Модульные подстанции (МПС) 110/10(6) кВ

Модульные подстанций (МПС) на номинальное напряжение до 110 кВ предназначены для приема, преобразования и распределения электрической энергии переменного трёхфазного тока частотой 50 Гц.
МПС применяются на объектах электросетевого хозяйства, в системах электроснабжения промышленных предприятий, газовой и нефтедобывающей промышленности, на объектах сельского и городского хозяйства, а также на железнодорожном транспорте.

Отличительные особенности МПС

МПС является изделием максимальной заводской готовности.
Возможность установки различного по типу и составу оборудования в соответствии с требованиями Заказчика.
Возможность увеличения присоединений по модульному принципу.
Удобство монтажа и эксплуатации.
Мобильность и удобство транспортировки блок-контейнеров автомобильным и железнодорожным транспортом.
Сокращение продолжительности работ по вводу в эксплуатацию за счет сокращения объема работ по установке оборудования на объекте.
Сокращение габаритов земельного участка и объема строительных работ по устройству площадки под установку подстанции за счет уменьшения габаритов подстанции в мобильном модульном исполнении.
Возможность подключения как к кабельной, так и к воздушной линии электропередач.

Условия эксплуатации МПС

Климатическое исполнение и категория размещения МПС — У1, ХЛ1 по ГОСТ 15150-69.
температура окружающего воздуха от -60°С до +40°С;
атмосфера типа II — промышленная, окружающая среда — невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметр изделия
относительная влажность воздуха до 80% при температуре 20ºС;
высота установки над уровнем моря — не более 1000 м;
скорость ветра до 36 м/с (скоростной напор ветра до 80 даН) при отсутствии гололеда, скорость ветра до 15 м/с (скоростной напор ветра до 14 даН ) при гололеде с толщиной льда 20 мм;
сейсмостойкость — 8 баллов по МSК- 64.

В состав МПС 110 кВ входит:

комплектное распределительное устройство с элегазовой изоляцией 110 кВ;
силовой масляный трансформатор 110 кВ;
комплектное распределительное устройство 35, (20, 10, 6) кВ;
трансформатор собственных нужд;
систем оперативного питания собственных нужд с компактной аккумуляторной батареей и подзарядным устройством;

шкаф релейной защиты и автоматики;
шкаф центральной сигнализации;
шкаф собственных нужд переменного тока;
шкаф телемеханики;
шкаф учета;
блок-контейнер;
кабельные перемычки.

Комплектация и состав оборудования, применяемого в составе МПС, могут быть изменены по желанию заказчика в соответствии с требованиями технического задания.

Основные технические параметры и характеристики

Наименование параметра	Значение параметра
Номинальное напряжение, кВ
— высокое	110
— среднее	35, 20
— низкое	35, 20, 10, 6
Мощность силового трансформатора, МВА	До 80
Частота переменного тока, Гц
Номинальный ток сборных шин, А	630, 800, 1000, 1250, 1600, 2000, 2500, 3150
Номинальное напряжение вспомогательных цепей, В
Постоянного тока	220
Переменного тока	220, 380
Параметры распределительного устройства 110 кВ:
— номинальный ток термической стойкости (1 с), кА	До 50
— номинальный ток электродинамической стойкости, кА	До 128
— ток отключения силового выключателя, кА	До 50

Смотрите также…

Газоизолированные подстанции КТПЭР 110, 220 кВ / Газоизолированные подстанции КТПЭР 110, 220 кВ / Комплектные трансформаторные подстанции / Продукция

Газоизолированные подстанции КТПЭР 110, 220 кВ

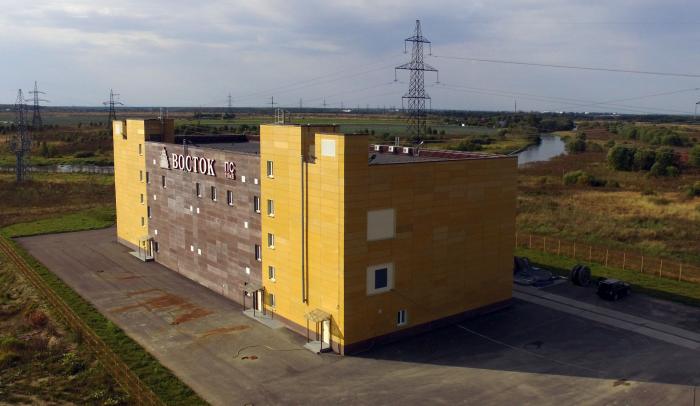

Подстанция 110/35/10 кВ Р-22 «Ростовэнерго»

Подстанция 110/35/10 кВ Р-22, ЗРУ 10 кВ

Подстанция 110/35/10 кВ Р-22, ЗРУ 35 кВ

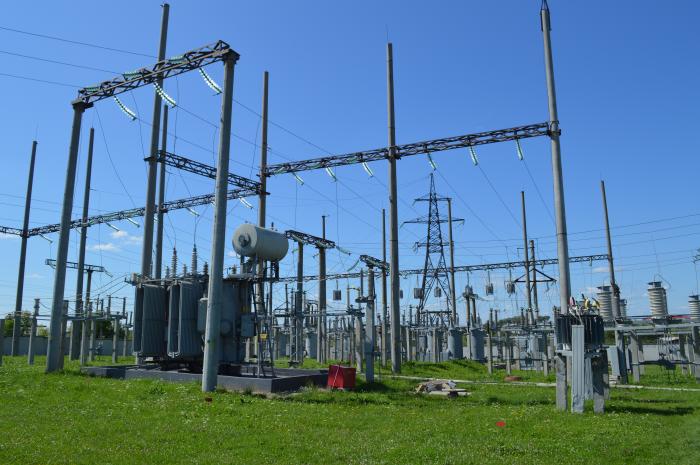

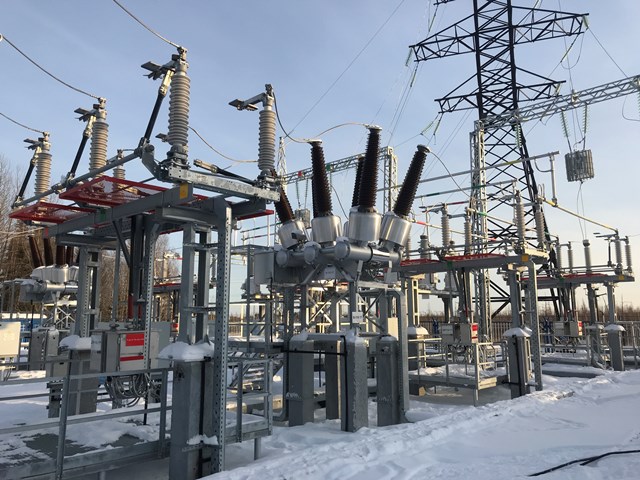

Подстанция 110/35/10 кВ Р-22, сторона 110 кВ

Описание Тех. документация

Газоизолированные трансформаторные подстанции создаются на базе КРУЭ – комплектных распределительных устройств с элегазовой изоляцией. КРУЭ представляют собой герметизированные баковые конструкции с установленными внутри высоковольтным и вспомогательным оборудованием. Современные КРУЭ малогабаритны, надежны и малообслуживаемы. К очевидным достоинствам КРУЭ следует отнести устойчивость к внешним загрязнениям и климатическим факторам, соответственно более длительный срок службы изоляции и механических частей.

Главное преимущество газоизолированных трансформаторных подстанций, построенных на базе КРУЭ – малые габариты и плотная компоновка, которые позволяют собирать подстанции из блоков высокой заводской готовности на ограниченных площадях, например в условиях городской застройки. Другое применение этого типа подстанций – в условиях промплощадки промышленных предприятий, также ограниченных по площади, а также в условиях высокой степени загрязнения окружающего воздуха.

С 2008 года концерн запускает в серийное производство газоизолированные трансформаторные подстанции (в дальнейшем КТПЭР) на напряжения 110/10(6) кВ, 110/35/10(6) кВ с трансформаторами мощностью 2,5-63 МВА и напряжением 220/35/10(6) кВ, 220/110/10(6) кВ с трансформаторами мощностью 25-125 МВА.

КТПЭР используются для электроснабжения промышленных и коммунальных потребителей. На высокой стороне применяются компактные газонаполненные ячейки типа КРУЭ, с шагом 800 мм на напряжении 110 кВ и с шагом 1500 мм на напряжении 220 кВ, позволяют реализовывать схемы подстанций 110 и 220 кВ на достаточно ограниченных площадях.

КТПЭР не создает шума и по этому критерию рекомендована к применению в черте населенных пунктов.

Описание	Название продукции	Номер редакции	Файл
Комплектные газоизолированные трансформаторные подстанции	КТПЭР 110-220 кВ	Редакция 2	pdf, 1. 4 Мб

Описание	Название продукции	Файл
Общий каталог продукции	Вакуумные выключатели, комплектные распределительные устройства, комплектные трансформаторные подстанции, автоматический пункт секционирования 110 кВ, разъединители	pdf, 6.8 Мб

Описание	Файл

Сделать запрос

Представьтесь

Название предприятия

Страна

Телефон — напр. +7 495 452-13-64

E-mail — нужен для обратной связи

Содержание заявки

Распечатать

Вакуумные выключатели
Комплектные распределительные устройства (КРУ)
Комплектные трансформаторные подстанции
- Подстанции КТПБР 35, 110, 220 кВ
- Газоизолированные подстанции КТПЭР 110, 220 кВ
- Тяговые подстанции
- Элементы подстанций
Автоматический пункт секционирования 35, 110 кВ
Разъединители
Ретрофит ячеек
Запчасти
Пружины
Услуги

Распределение мощности

Главный трансформатор в конструкции подстанции 110 кВ

Подстанция является важной частью энергосистемы, и выбор главного трансформатора подстанции очень важен.

Мощность и количество главного трансформатора влияют на форму основной проводки и конструкцию устройства распределения электроэнергии.

Значение мощности передачи и соответствие между трансформатором и системой являются основными факторами, влияющими на выбор трансформатора.

Кроме того, выбор основного трансформатора оказывает большое влияние на надежность электроснабжения и последующее расширение.

Трансформатор, устанавливаемый на плите

Мы можем предоставить вам однофазный и трехфазный трансформатор, устанавливаемый на плите

Получить актуальное предложение

Трансформатор сухого типа

Тип: литая смола; Номинальная мощность: до 25 МВА; Номинальное напряжение: до 36 кВ;

Получить последнюю цену

Полюсный трансформатор

ТипТип CSP Частота: 50/60 Гц; Номинальная мощность: 5~167 ква

Узнать цену

Трансформатор сухого типа

Частота: 50/60 Гц Номинальное напряжение: 10кв, 20кв, 30кв Номинальная мощность: 400~2500ква

Получить последнюю цитату

Полное руководство по часто задаваемым вопросам

Принципы, которым необходимо следовать при выборе главных трансформаторов на подстанциях

(1) Подстанции 110 кВ обычно оснащены 2 главными трансформаторами. Подстанция 220кВ, 550кВд оборудована 3~4 трансформаторами.

(2) Подстанция оборудована более чем двумя главными трансформаторами. Требуется, чтобы при выходе из строя одного трансформатора другие трансформаторы обеспечивали более 60 % нагрузки подстанции. А другие главные трансформаторы должны обеспечивать питание первичных и вторичных нагрузок.

(3) При выборе подстанций с тремя уровнями напряжения в качестве главного трансформатора обычно выбирают трехобмоточный трансформатор.

(4) Для трансформаторов, подключенных к двум типам 110 кВ и выше нейтральных систем с прямым заземлением, обычно предпочтительны автотрансформаторы.

5) Для подстанций, передающих электроэнергию в густонаселенные районы, могут применяться двухобмоточные трансформаторы.

Выбор главного трансформатора 500 кВ на ГЭС

Определение количества главных трансформаторов 110 кВ

Когда подстанция должна поставлять сельскохозяйственную электроэнергию.

В связи с сезонными колебаниями потребления электроэнергии в сельском хозяйстве на начальной стадии подстанции требуются два главных трансформатора большой мощности.

Два главных трансформатора должны гарантировать, что при ремонте одного другой сможет гарантировать подачу электроэнергии.

С развитием экономики в будущем можно будет установить еще один трансформатор.

Каковы основные методы заземления нейтрали энергосистем?

Определение мощности главного трансформатора 110 кВ

Выбор мощности главного трансформатора должен основываться на развитии нагрузки подстанции в течение 10-20 лет.

Для загородной подстанции главный трансформатор должен совмещаться с градостроительной.

Строящаяся подстанция расположена в пригороде.

В связи с развитием экономики города рекомендуется выбирать трансформатор большой мощности.

Выбор и расчет мощности трансформаторов, используемых на подстанциях

В конкретном случае определить мощность трансформатора:

(1) При остановке работы одного трансформатора на подстанции другой трансформатор может обеспечить 60% полной нагрузки , то есть:

S′B=S∑60%=103,731×60%=62,241(МВА)

(2) Работа одного трансформатора должна удовлетворять потребности в питании первичной и вторичной нагрузок.

Первая и вторая нагрузка

15+10+0,63+0,42+0,78=26,83 МВА

Следовательно, мощность трансформатора составляет не менее 62,241 МВА.

Определение типа трансформатора 110 кВ

Выбор количества фаз

При выборе главного трансформатора необходимо учитывать такие факторы, как надежность и условия транспортировки.

При отсутствии ограничений по условиям перевозки на подстанциях электростанций напряжением 330 кВ и ниже применяются трехфазные трансформаторы.

В то же время из-за высокой стоимости однофазных трансформаторов выбирают трехфазные трансформаторы.

Полное руководство по трехфазным распределительным трансформаторам

Форма обмотки

В основном имеются две обмотки и три обмотки в виде обмоток.

При выборе формы обмотки трансформатора приоритет отдается трехобмоточному трансформатору. Из-за экономичности и высокого КПД трехобмоточного трансформатора.

Если подстанцию необходимо углубить в центр нагрузки, можно использовать двухобмоточный трансформатор. Особенно, когда трансформатор имеет состояние источника питания с высокого напряжения на низкое.

Где обычно используются обмоточные трансформаторы

Подстанция должна быть оборудована двумя типами повышающих обмоточных трансформаторов. Они могут усилить пользователей.
Основная форма понижающей подстанции на 3 уровня напряжения. Высокое напряжение подает питание на среднее и низкое напряжение. Высокое и среднее напряжение подает питание на низкое напряжение.
На узловой подстанции необходимо соединить друг с другом две системы с разным уровнем напряжения.
В трансформаторе, соединенном звездой-звездой, требуется третья обмотка, соединенная треугольником. Строящаяся подстанция имеет три уровня напряжения 110 кВ, 35 кВ и 10 кВ, поэтому предлагается трехобмоточный трансформатор.

Меры профилактики отключения трехстороннего выключателя главного трансформатора 110 кВ

Выбор общего типа и автотрансформатора

Автотрансформатор — разновидность многообмоточного трансформатора. Характеристика состоит в том, что две обмотки соединены по электромагнитной и цепной схеме.

Таким образом, автотрансформатор использует электромагнитные соединения, чтобы дополнить его часть для передачи мощности. Другая часть использует схемное соединение.

Величина мощности электромагнитной передачи определяет размер, вес, площадь поперечного сечения сердечника и потери трансформатора.

Таким образом, по сравнению с обычными трансформаторами той же мощности и того же уровня напряжения, экономические преимущества автотрансформатора значительны.

Благодаря простой и экономичной конструкции автотрансформатор широко используется в системах с прямым заземлением нейтрали напряжением 110 кВ и выше.

Замена обычных трансформаторов автотрансформаторами стала тенденцией развития. Поэтому рассмотрим выбор автотрансформаторов.

Способ заземления нейтрали

Способ заземления нейтрали электрической сети определяет способ заземления нейтрали главного трансформатора.

Главный трансформатор, выбранный для строящейся подстанции, представляет собой трехобмоточный трансформатор с автосвязью.

Звено в центральной точке главного трансформатора. Сторона 110 кВ использует метод прямого заземления. 35 кВ и 10 кВ используют режим без заземления.

Заключительные замечания

Выбор трансформатора связан с успехом проекта строящейся подстанции. Его выбор должен не только отвечать требованиям краткосрочной нагрузки, но и учитывать долгосрочную.

Выбору трансформаторов следует уделить достаточно внимания.

Главный распределительный трансформатор, изготовленный по индивидуальному заказу

Если вам необходимо приобрести главный трансформатор для вашей подстанции, Daelim может предоставить вам предложение. Daelim имеет несколько серий главных трансформаторов. В то же время Daelim также может спроектировать и произвести необходимые вам силовые трансформаторы. Daelim имеет команду по проектированию и производству основных трансформаторов с 15-летним опытом.

Загрузить ресурс

ЭЛЕКТРИЧЕСКИЙ, С ДВИГАТЕЛЕМ– ДЭЛИМ БЕЛЕФИК

Центр продукции

Магистральная электропроводка подстанции 110 кВ

Соединение с различным высоковольтным электрооборудованием, в основном отвечающее за получение или распределение электроэнергии, отражающее режим подключения, взаимодействие и циклическую связь между различным высоковольтным оборудованием, и является важным электрическая часть подстанции 110кв.

Производительность магистральной электропроводки оказывает непосредственное влияние на гибкость и надежность работы подстанции, определяет выбор способов управления и автоматики в процессе передачи и преобразования электроэнергии, а также устройство релейной защиты и устройства распределения электроэнергии.

Поэтому при выборе магистральной проводки подстанции 110кВ помимо вопросов надежности, экономичности и качества собственного электроснабжения необходимо также обратить внимание на такие факторы, как расширение и эксплуатация подстанции.

Каковы основные методы заземления нейтрали энергосистем?

Содержание

Подстанция 110 кВ

Выбор требований к электропроводке

Надежность электроснабжения. Надежность напрямую связана с производством и распределением электроэнергии. Критерии оценки того, надежна ли основная проводка или нет, может ли она обеспечить непрерывное электроснабжение в целом: при капитальном ремонте автоматического выключателя он оказывает незначительное влияние на энергоснабжение системы; постараться предотвратить возникновение всех отключений подстанций; При выходе из строя шинопровода количество отключений главного трансформатора и количество отключений цепей должно быть сведено к минимуму, а также должно быть максимально обеспечено нормальное электроснабжение ответственных потребителей.
Гибкость в эксплуатации и обслуживании. В диспетчерской операции должна быть возможность гибко удалять или вкладывать линии и трансформаторы для создания необслуживаемых подстанций, а также пытаться выполнять требования системной диспетчеризации во время неисправностей, технического обслуживания и специальных операций; обращайте внимание на безопасность во время технического обслуживания и старайтесь не влиять на работу электросети. При условии подачи питания пользователю, шина, автоматический выключатель и оборудование релейной защиты могут быть отключены удобно и быстро.
Масштабируемость и адаптивность. Адаптация к неожиданным скачкам нагрузки в течение определенного периода времени для удовлетворения потребностей в электроснабжении. При расширении он может адаптироваться к переходу от начальной проводки к конечной разводке.
Экономическая рациональность. Исходя из гибкости и надежности, основная проводка должна быть максимально экономичной и разумной. Например, инвестиционная провинция, включая стоимость приобретения оборудования подстанции, стоимость инженерно-строительных работ, стоимость инженерно-монтажных работ и другие затраты, метод проводки отличается, инвестиции также сильно различаются; площадь небольшая, основная проводка в основном предназначена для устройства распределения питания, метод проводки отличается, площадь устройства распределения питания также отличается; потери энергии небольшие.

Ключ к основной электропроводке

Выбор устройства распределения электроэнергии

Устройство распределения электроэнергии 10 кВ в основном имеет две формы компоновки: наружную и внутреннюю. Внешняя планировка может быть разделена на внешнюю высокую планировку, внешнюю планировку половинной высоты и внешнюю среднюю планировку.

Компоновка высокого типа больше подходит для двойных шин, а форма компоновки состоит в том, чтобы перекрывать шину и изолирующий выключатель шины вверх и вниз.

Расположение половинной высоты заключается в том, чтобы поднять шину и разъединитель шины, а также разместить трансформаторы тока, автоматические выключатели и другое оборудование непосредственно под поднятой шиной, чтобы уменьшить размер пролета устройства распределения питания. Большая горизонтальная площадь.

Поэтому такое расположение в основном используется на подстанциях с большим количеством входных и выходных цепей.

Наружная средняя планировка предусматривает установку всего оборудования и электроприборов на наземной опоре оборудования, но отсутствует схема размещения оборудования под шинопроводом. Этот метод понятен, надежен, не прост в эксплуатации, имеет низкую стоимость, малую высоту рамы, удобен в конструкции и обслуживании.

Сопутствующее электрооборудование и типовые способы подключения

Основная электропроводка подстанции должна иметь следующее электрооборудование: главный трансформатор, автоматический выключатель, сборную шину, разъединитель, устройство релейной защиты, трансформатор напряжения, трансформатор тока, пролет, грозовой разрядник и т.д.

При проектировании и выборе основной электропроводки подстанций 110 кВ основное внимание уделяется промежуточным подстанциям и оконечным подстанциям.

Конечная подстанция находится близко к центру нагрузки. Входящая линия 110 кВ обычно двусторонняя, и два главных трансформатора используются для распределения электроэнергии между низковольтными потребителями;

На основе обеспечения надежного электроснабжения основная проводка подстанции должна минимизировать занимаемую площадь для удовлетворения требований упрощения, автоматизации, стандартизации и безлюдности.

Выбор и конструкция основной проводки должны определяться в соответствии со многими факторами, такими как характеристики электрооборудования, характер нагрузки и мощность вышестоящей электросети.

Формы проводки оконечной подстанции обычно включают групповую проводку трансформатора, внутреннюю проводку моста и проводку внешнего моста.
