Фиксаторы арматуры своими руками 👉 назначение и изготовление

Обновлено: 11.04.2020 Дмитрий Черкасов 6 мин.

От качества армирования зависят характеристики бетонного основания. Равномерная установка внутри бетонного сооружения повышает надежность. Увеличивается слой бетона, предохраняющий армирующую сетку от поражения ржавчиной, ровная установка предполагает равномерное распределение нагрузки по поверхности. Справиться поможет фиксатор для арматуры. Удерживает металлическое сооружение на расстоянии от опалубки.

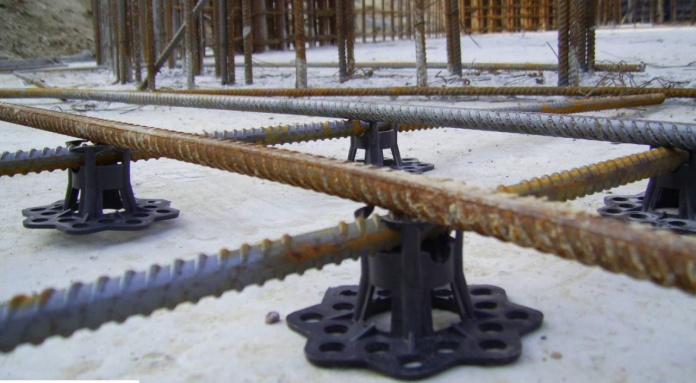

Подставка под арматуру

Задачи фиксаторов

Задача изделий — удержание правильного положения арматурного каркаса по отношению к основанию. Имеют одноразовое употребление. После завершения заливки бетона остаются внутри основания. Материал должен быть недорогим. Благодаря правильной установке, процесс заливки раствора ускоряется в несколько раз.

Функции, преимущества

Во время армирования применяются дополнительные детали — подставки для крепления металлических прутьев.

Их изготавливают из пластика, называются фиксаторами. Обладают хорошими техническими показателями, пользуются спросом:

• Экологичные.
• Переносят воздействие ультрафиолетовых лучей, низких температур.
• Инертны к щелочным, агрессивным средам.
• Универсальны.

Важное обстоятельство — могут применяться для любых типов бетонного основания.

Назначение — обеспечение зазоров между поверхностью бетона и армирующего каркаса. Преимущества:

• Возможность заполнения раствором, часть конструкции не сдвинется с места.
• Удается соблюсти расстояние от поверхности до армирующего каркаса, металл не подвергается коррозийным разрушениям.
• Пластиковые изделия придают устойчивость каркасу из арматуры.
• Удается повысить эксплуатационный период металлических изделий.

Классификация, границы применения

Фиксаторы усиливающей конструкции могут применяться в нескольких сооружениях:

• При формировании плит перекрытия.
• Для строительства стен.
• Во время заливки фундамента.

Создавая столбчатый, буронабивной фундамент, применяются фиксирующие элементы в виде звездочки. Конструкция — сетчатый элемент, сквозь который свободно протекает бетонная смесь.

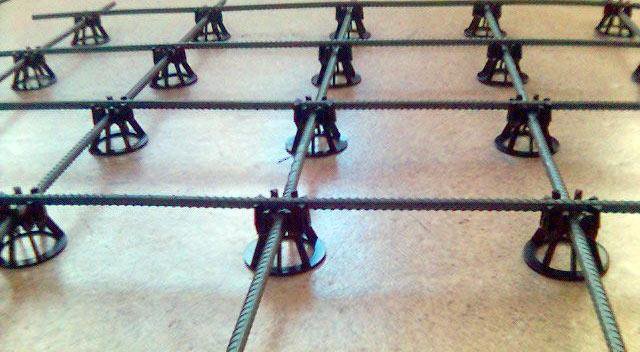

При установке горизонтальных армирующих сооружений используются «стойки». Можно обеспечить толщину защитного слоя 15-35 мм, при диаметре арматуры 19-25 мм.

Если была подготовлена предварительная бетонная поверхность, можно воспользоваться «стульчиком». Обладает хорошей несущей способностью, используется при монтаже высоких по толщине монолитных плит. Обеспечивает защитный слой 15-60 мм, при диаметре сечения 14-24 мм.

На неустойчивых поверхностях, типа щебневой, песчаной подушки используются модели «пирамида». Выдерживают слой из бетона 15-90 мм, при диаметре арматуры до 16 мм.

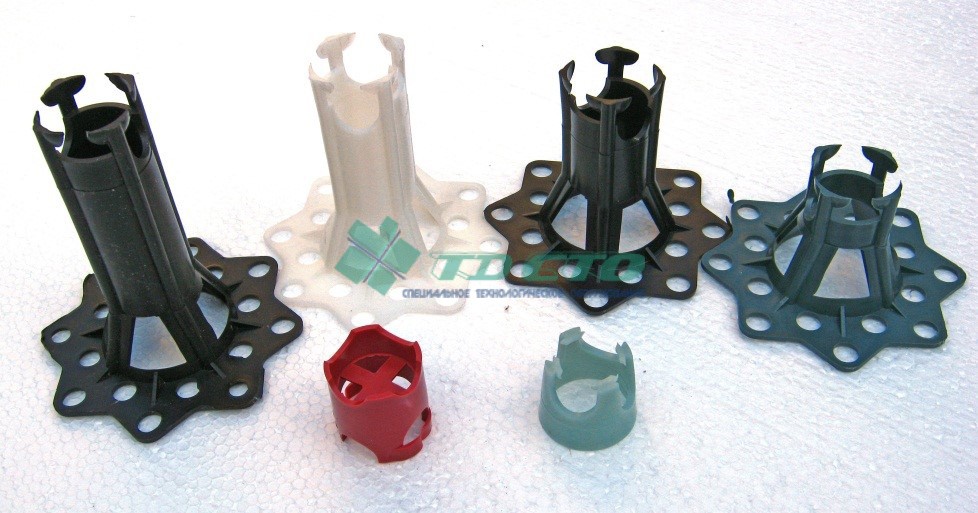

Виды креплений

Изготовление ведется из пластмассы, обладающей высокой прочностью, при доступности, имеют хорошие показатели. Иногда, используются элементы, взятые из опалубки. Решение имеет недостаток – после заливки бетона детали необходимо убирать. Образовавшиеся полости заполняются бетонной смесью. Виды элементов фиксации по расположению арматуры:

1. Опорные. Используются для горизонтальных конструкций — «кубик», «стульчик».
2. Стеновые. Применяются для вертикальных армированных сооружений.
3. Универсальные.
4. Специальные. Необходимы для образования полости в основании. К такому классу относятся трубки, заглушки.

«Стульчик»

Используется при заливке монолитных фундаментов с большой оказываемой нагрузкой на поверхность основания. Может быть простым, усиленным. Во втором варианте вместо четырех ножек, используется пять. «Стульчик» справляется с фиксацией прутьев, имеющих сечение 4-16 мм. Возможно образование слоя бетона поверх арматурного каркаса – 15-40 мм.

Стульчик с подставкой

«Кубик»

Предназначен для подкладывания под прутья армирующих вставок. По СНиПу, на 1 м² требуется 6-10 изделий. При переворачивании изделия меняется толщина защитного бетонного основания. Переворачивая «Кубик», можно добиться, чтобы толщина слоя доходила до 35-80 мм.

Кубик с подставкой

«Конус»

Используется для сборки щитовой опалубки. Между двумя щитами устанавливается стяжной винт, скручивается «конусами». Перед монтажом необходимо надеть трубку, идущую в комплекте, чтобы освободить резьбовое соединение от попадания бетона. После заливки фундамента можно без ущерба достать резьбовую шпильку (трубка остается внутри).

Конус с трубкой

«Стойка»

«Стойка» по виду напоминает «кубик». Отличает цилиндрическая форма, способная выдерживать большую нагрузку. Назначение — фиксация армированного каркаса на сыпучем грунте. Возможно использование с дополнительным элементом, который снижает давление на поверхность грунта.

Стойка

Используется при фиксации горизонтальных прутьев, диаметром до 16 мм. Создает защитный слой 12-40 мм. Обладает хорошими несущими способностями. При установке дополнительных элементов справляется с давящей нагрузкой армирующей конструкции. Расход изделий на квадратный метр – 6-10 шт.

«Звездочка»

Основное место «звездочки» — вертикальные сооружения, но подходят и для горизонтальных. Имеет защелкивающийся механизм, который надежно крепит изделие на арматуре. Слой защиты — 15-75 мм.

Звездочка

Фиксация может производиться на металлических прутьях, диаметром до 22 мм. Часто применяется при монтаже бетонных сооружений вертикального расположения. На один квадратный метр рабочей поверхности потребуется 4-8 изделий.

Многоуровневые

Проводят фиксацию нескольких уровней. Изделие внешне не отличается от простых деталей, но имеет фиксаторы для крепления к арматуре.

Многоуровневый

Выбор, особенности установки

Популярны «звездочки» – универсальны.

Выбирая в качестве крепежного элемента «звездочку», учитывайте качество материала. Плохо изготовленные фиксаторы имеют малый срок эксплуатации, при первом использовании ломаются на несколько частей.

Учитывайте толщину изделия, качество исполнения. Должно быть пластичным, при нажатиях не ломаться. Простой метод — надеть деталь на предмет соответствующий диаметру сечения армирующего прута. Если изделие сохранило целостность, можно использовать при фиксации армирующих прутов.

Основные требования к фиксаторам для арматуры

Должны быть изготовлены из прочного материала. От качества зависит, насколько большие нагрузки выдержит бетонный фундамент. Чтобы проверить стульчик, кубик, достаточно встать на них. Если они остались целыми, немного деформировавшись, это нормально.

Элементы, которые устанавливаются на грунт, нуждаются в дополнительных деталях — подставках, чтобы снизить давление.

Из чего можно сделать фиксаторы своими руками

Из обрезков трубы

Можно взять обрезок пластиковой трубы, просверлить по бокам отверстия, чтобы установить фиксатор на перекрестье армирующей сетки. Фиксирующий элемент может использоваться для удерживания одного прута, придется просверлить не четыре отверстия, а два.

Из прутка

«Лягушка» устанавливается между армирующими сетками для крепления верхнего ряда. Изделие обеспечивает дополнительную прочность всей конструкции. Если сравнивать с обвязкой армирующей конструкции на «солдатиков» (вертикально установленные обрезки металлических прутьев), метод значительно ускоряет монтаж.

Из прутка и металлических колец

Вид «лягушки», но имеет отличия — металлический прут, который устанавливается в кольцо из такого же материала, заливается бетон. Используется для крепления верхнего этажа армирующей сетки. Фиксирующий элемент — кольцо. На него укладывается арматурная сетка. В нижней части крепиться П-образный прут к металлическому каркасу.

Из чего нельзя делать фиксаторы

Плохие материалы для деталей — дерево: подставки из мелких дощечек, установленные колышки, уложенная пластинками многослойная фанера, ДСП. Причины: дерево очень сильно впитывает влагу, может сказаться на качестве бетона из-за быстрого просушивания; имеет плохую прочность, пропитанное влагой, только ухудшается.

Нельзя использовать пластиковые бутылки, обладают плохой несущей способностью, при заливке бетона бутылку раздавит.

Кирпич — не самый удачный вариант. Причины: впитывает жидкость, по прошествии времени разрушается.

Небольшое заключение

Благодаря фиксаторам для армирующего каркаса, можно существенно повысить качество бетонных сооружений. Установив пластиковые изделия, увеличивается защитный слой, который предохраняет арматуру от преждевременного старения, придает конструкции прочность. Бетонная смесь равномерно распределяется по поверхности, заполняя пустоты.
