Если у человека есть некоторый опыт в области электроники, то сделать сварочный полуавтомат своими руками будет несложно, особенно при наличии всех необходимых инструментов и материалов. Инверторные полуавтоматы, в сравнении с другими типами сварочного оборудования, имеют ряд преимуществ, которые и сделали их популярными.

Содержание статьи

  • 1 Конструкция агрегата
  • 2 Выбор комплектующих
  • 3 Изготовление полуавтомата
    • 3.1 Трансформатор и плата управления
    • 3.2 Корпус и система охлаждения
    • 3.3 Механизм подачи

Конструкция агрегата

Принцип работы инверторного устройства достаточно прост: ток поступает в выпрямитель, после чего специальный фильтр сглаживает его пульсирующее напряжение. В результате на выходе можно получить постоянный ток, который с помощью транзисторов снова конвертируется в переменный, но его частота при этом составляет не 50 Гц, а от 20 и выше.

Все это позволяет самодельным сварочным полуавтоматам конкурировать с другими видами сварочного оборудования. Однако их ремонт зачастую становится трудным делом из-за наличия нескольких сложных схем и в такой ситуации без знаний в области электроники не обойтись. Так как в инверторном полуавтоматическом агрегате не нужно использовать частотные преобразователи ЭДС, они получаются легкими и имеют небольшие габариты.

Выбор комплектующих

Если потребовалась переделка ручного инверторного аппарата в полуавтомат, то предстоит найти некоторые комплектующие. Также потребуется и определенное оборудование, без которого изготовить самодельный сварочный полуавтомат своими руками не получится. Для проведения этих работ необходимы следующие детали:

  • Инвертор, позволяющий получить ток силой не менее 150 ампер.
  • Механизм равномерной подачи проволоки.
  • Горелка.
  • Рукав для подачи защитного газа в рабочую зону.
  • Электронный блок управления.

При изготовлении самодельного полуавтомата из инвертора особое внимание стоит уделить подающему механизму, чтобы шов был максимально качественным. Так как при сварке используется различная проволока, отличающаяся не только диаметром, но и материалами, необходимо предусмотреть возможность регулировки скорости ее подачи.

Изготовление полуавтомата

Часть элементов аппарата предстоит переделать, а другие нужно сделать с нуля. Некоторые из предстоящих работ отличаются высокой сложностью и требуют детального рассмотрения.

Трансформатор и плата управления

Трансформатор состоит из двух обмоток — первичной и вторичной. При этом они имеют разное количество витков проволоки. Сначала ток поступает на первичную обмотку и благодаря явлению индукции, напряжение на вторичной падает при одновременном увеличении силы тока.

Для самодельного полуавтомата можно использовать готовый трансформатор, например, от микроволновой печи, но обязательно переделать.

Дело в том, что это устройство производит значительно большее напряжение, чем необходимо для сварки. Чтобы агрегат работал хорошо, необходимо провести расчет трансформатора для сварочного полуавтомата. Изменения будут вноситься во вторичную обмотку и сначала необходимо удалить старую. Толщина проволоки и количество витков зависят от переделываемого трансформатора, и назвать сейчас их точные значения не представляется возможным. Когда будет сделано нужное количество витков, обмотка покрывается специальным токоизолирующим составом.

Кроме этого, потребуется и плата управления, на которой должны находиться следующие элементы:

  • Трансформатор гальванической развязки, также называемый задающим генератором.
  • Узел управления реле.
  • Блоки обратной связи.
  • Механизм термозащиты.

Кроме этого желательно собрать регулятор тока для сварочного аппарата своими руками, чтобы расширить функционал агрегата. Для этого можно использовать схемы на транзисторах. Когда все работы будут завершены, остается соединить блок управления с силовой частью аппарата и подключить его к электросети. После этого к выходам изделия подключается осциллограф.

С его помощью проверяется частота электроимпульсов, которая должна находиться в пределах 40−50 кГц.

Изменяя входное напряжение, необходимо настроить аппарат так, чтобы между импульсами сохранялся временной отрезок длительностью в 15 мкс. Когда напряжение будет подобрано, агрегат можно считать готовым к работе.

Корпус и система охлаждения

Для размещения всех элементов агрегата необходимо подыскать для него корпус. Оптимальным решением здесь будет изготовление короба из листового металла. Сначала следует установить трансформаторы, а затем соединить их обмотки. Следует заметить, что первичные катушки необходимо подключать параллельно, а вторичные — последовательно.

Стоит уделить внимание и системе охлаждения полуавтомата, ведь во время работы инвертор будет достаточно сильно греться. Для решения поставленной задачи можно использовать вентиляторы от системного блока ПК. Их необходимо установить с двух сторон корпуса напротив инвертора.

Не стоит забывать, что теплый воздух должен быстро удаляться из корпуса и для этого на стенках корпуса следует просверлить десять или даже больше отверстий.

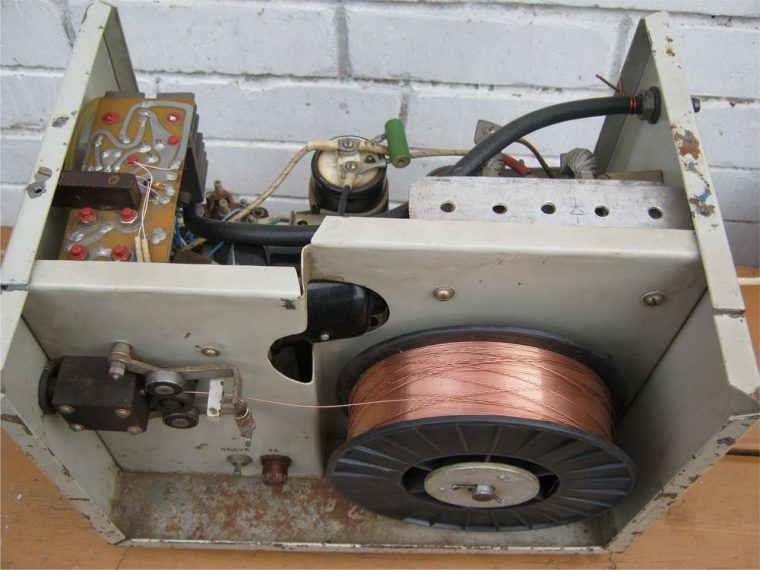

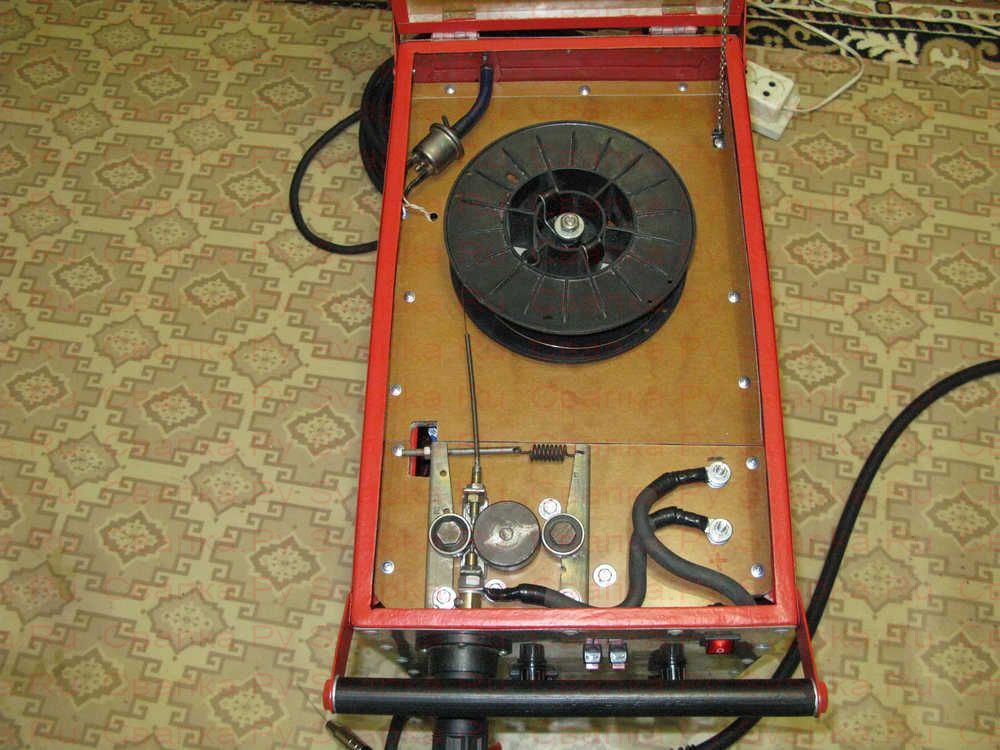

Механизм подачи

Если под рукой не оказалось устройства от старого агрегата, его можно полностью изготовить самостоятельно. Для этого потребуется два подшипника типоразмера 6202 и электродвигатель небольших размеров, например, от автомобильных дворников. При подключении механизма подачи к схеме сварочного агрегата необходимо убедиться, что вращение электромотора осуществляется в правильном направлении.

На вал двигателя устанавливается ролик диаметром в 25 мм. Подшипники крепятся на двух пластинах, между которыми и должен быть закреплен электромотор с роликом. Собирается весь механизм подачи на текстолитовой пластине толщиной в 5 мм. Катушка с проволокой крепится на валике, закрепленном на текстолитовой пластине. Следует обратить внимание, что бобина должна сидеть на валу максимально плотно.

Если при сборке конструкции не были допущены ошибки, то самодельный агрегат будет работать долго и надежно.

Сварочный полуавтомат на Arduino своими руками.

Сегодня речь пойдет о том, как сделать сварочный полуавтомат на Arduino своими руками. Вернее, систему подачи проволоки для сварочного аппарата. Все необходимая информация выводится на дисплей LCD 1602. Настройка происходит с помощью энкодера. Управляет механизмом подачи – драйвер L298n. Давайте рассмотрим устройства поподробнее.

Объект автоматизации.

Перед разработкой нужно определиться с механической частью, чем будем подавать проволоку. В этом нам поможет механизм подачи SSJ-29А со следующими характеристиками:

  • Питание: DC 24 В.
  • Скорость подачи проволоки: 2-15 м/мин.
  • Номинальный ток мотора: 2А.
  • Номинальная мощность мотора: 25 Вт.
  • Размер ролика (OD * ID * H): 30*10*10 мм.

По техническому заданию нужно настроить скорость подачи от 1- 8 м/мин. Не смотря на то, что скорость подачи заявлена от 2 м/мин. Механизм отлично работает при скорости 1 м/мин.

Определение скорости подачи проволоки сварочного автомата.

Для определения скорости подачи проволоки написал небольшой скетч, который позволил замерить нужные параметры. На основе которых построил график и установил значения в прошивке. Электронику для тестов использовал следующую:

  • Arduino NANO
  • LCD 1602
  • Энкодер HW-040
  • Драйвер L298n

Меню для сварочного полуавтомата на Ардуино и дисплее LCD 1602.

Информация на дисплее LCD 1602 выводиться на русском языке. На главном экране отображаются основные параметры.

На первой строчке выводится скорость подачи проволоки в м/мин. Рядом со скоростью с правой стороны отображается информация о режиме работы: перемотка назад, перемотка вперёд, индикация на экране в виде стрелки в соответствующую сторону. Большая стрелка означает, что работа осуществляется в режиме подачи проволоки. Режимы меняются с помощью трех позиционного переключателя.

Внизу экрана отображается режим подачи проволоки. Первое значение указывает, сколько секунд будет пауза до включения двигателя подачи, второе значение показывает, сколько времени будет производиться подача. Третий параметр означает, сколько времени будет задержка между подачей проволоки. Последнее значение, со стрелкой налево, означает, на сколько миллиметров будет возвышаться проволока при задержке подачи.

При нажатии на кнопку экодера происходит переключение параметров настройки.

Первый параметр – это настройки скорости подачи проволоки от 1 до 8 м/мин.

Второй параметр отвечает за время подачи проволоки. От 0,5 до 5 сек.

Третий параметр – время прерывания в цикле. От 0 до 5 сек.

Четвертый – позволяет реализовать возврат проволоки. От 0 до 10 мм.

При изменении параметров, если ничего не делать в течение 10 секунд, будет произведено перенаправление на основной экран.

Электроника сварочного полуавтомата на Arduino

Для тестирования использовал следующую электронику:

  • Arduino NANO
  • LCD 1602
  • Энкодер HW-040
  • Реле
  • Драйвер L298n
  • Переключатель
  • Макетная плата
  • Тактовая кнопка
  • Двигатель постоянного тока
  • Соединительные провода
  • Светодиод, резистор 220 Ом
  • Блок питания на 5 В
  • Блок питания на 24 В.

Алгоритм работы подачи сварочной проволоки.

Тумблер включает перемотку проволоки и включает рабочий режим.

Энкодер производит настройку режима роботы подачи проволоки.

При нажатии кнопки, без всякой задержки, включается реле управления инвертором сварочного аппарата. После того как прошло время задержки, включается двигатель подачи проволоки, на скорости, которую мы настроили. Спустя время подачи, происходит пауза и возврат проволоки на указанное значение.

Цикл подачи и прерывания повторяется, пока мы не отпустим кнопку.

Также возможны другие режимы работы:

  • Без предварительной задержки, при нажатии кнопки, подача проволоки начнется сразу.
  • Время прерывания установлено в ноль, при нажатии на кнопку подача проволоки будет происходить без задержки и возврата.
  • Также можно настроить и другие варианты работы: без возврата проволоки и с разными интервалами времени.

Исходные материалы.

Данный проект сделал под заказ, поэтому исходных материалов выложить не могу. Отдельная благодарность заказчику за то, что разрешил рассказать о проекте. Так как в 95 процентах случаев заказчики против огласки информации о проекте.

Понравился проект Сварочный полуавтомат на Arduino своими руками? Не забудь поделиться с друзьями в соц. сетях.

А также подписаться на наш канал на YouTube, вступить в группу Вконтакте.

Спасибо за внимание!

Технологии начинаются с простого!
