Как сделать простой воздушный насос своими руками

Существует множество способов самостоятельно изготовить воздушный насос. Но что делать, если вы попали в критическую ситуацию, а под рукой нет никаких инструментов? Сегодня канал NewKew расскажет, как смастерить простейший насос из обычной пластиковой бутылки.

Василий Макаров

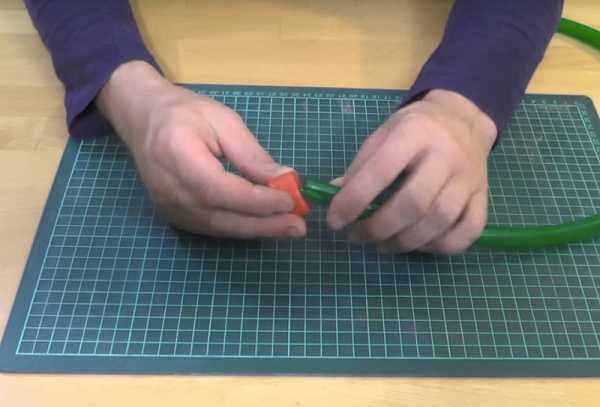

Изготовление такого насоса отнимет у вас лишь пару минут. С помощью ножа проделайте в пробке от бутылки прямоугольное отверстие и аккуратно закройте его куском эластичной резины (лучше всего в данном случае подойдет обычный воздушный шарик), после чего плотно приклейте резину изолентой. После этого сделайте еще одно отверстие в корпусе самой бутылки, на расстоянии нескольких сантиметров от ее основания. Затем вам останется лишь герметично совместить насос с тем предметом, который вы хотите надуть — и работа сделана! С помощью простых движений руки вы, прикрывая отверстие в корпусе бутылки пальцем, сможете весьма эффективно нагнетать воздух.

Ещё больше по темам

www.popmech.ru

Насос воздушный - как сделать своими руками, видео

самодельный воздушный насосВоздушный насос, которым можно накачать шину велосипеда за 2 минуты не найдёшь в магазине, но его можно сделать самостоятельно. Им можно будет создать давление в шинах до 60-ти атмосфер. Секрет создания такого высокого давления и работы насоса заключается в поршне. В открытом состоянии он пропускает давление до 10 атмосфер, а в закрытом может сдерживать давление до 60 атмосфер. Давление свыше 100 атмосфер разорвёт шину, поэтому делать воздушный насос высокого давления нет смысла. Рассмотрим инструкцию по изготовлению насоса среднего давления.

Детали для сборки насоса

Для сборки корпуса воздушного насоса среднего давления понадобится:

  • доска и черенок от лопаты для подставки и ручки насоса;
  • водяная розетка диаметром 16 мм и внутренней резьбой 0,5 мм;
  • тормозной шланг от газели;
  • заклёпка;
  • колпачок на ниппель.

Для сборки цилиндра:

  • переходник на полипропиленовую трубу диаметром 20 мм. Наружная резьба переходника – 0,5 мм;
  • полипропиленовая труба для горячей воды диаметром 20 мм;
  • заглушка на трубу;
  • алюминиевая трубка – 12 мм;
  • два ниппеля от бескамерной шины.

Также понадобится скальпель, наждачная бумага, дрель, эпоксидный клей, штуцер.

Сборка насоса

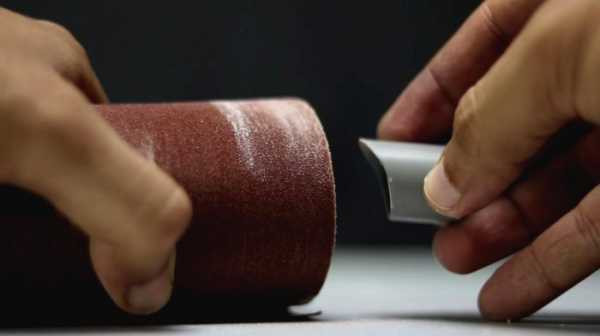

Соберём клапан. Ниппелю нужно придать форму конуса. Для этого зажмите его в дрели и сточите с помощью наждачной бумаги. Далее нужно отшлифовать конус. Диаметр самой толстой его части должен быть на 1 мм больше, чем внутренний диаметр 20-ой трубы. Конус нужно вставить в алюминиевую трубку, предварительно зашкурив один край трубы наждачной бумагой. Отметьте точку на 1 см выше расположения поршня и просверлите отверстие. Залейте эпоксидный клей в отверстие и смажьте место стыка конуса и трубы. Поршень насоса готов.

Далее соберём цилиндр. В переходник на 0,5 мм нужно вставить штуцер, а сам штуцер закрепить в дрели. Далее включите дрель и наденьте переходник на трубу 20 мм с помощью сварки трением.

Отрежьте от второго ниппеля толстую часть до линии. Затем необходимо вставить его в переходник и выровнять по центру. Заполните свободное пространство эпоксидным клеем.

Займёмся шлангом. Один из концов отрежьте. Нужен конец с наружной резьбой. Резьбу сотрите напильником. У водяной розетки спилите штуцер прямо под резиновое кольцо. Далее аккуратно рассверлите отверстия сверлом на 9-9,5 мм. Нужно чтобы сточенная резьба могла свободно вкрутиться в боковое отверстие. Верхнее отверстие водяной розетки заполните холодной сваркой и убедитесь, что переходник сможет вкрутиться в него.

Для сборки цилиндра отрежьте часть полипропиленовой трубы так, чтобы она была на несколько сантиметров короче, чем алюминиевая. Затем вкрутите в заглушку для трубы болт. Используйте сварку трением, чтобы надеть заглушку на трубу. Сделайте в ней отверстие, чтобы можно было продеть в него алюминиевую трубку. Далее соберите насос с помощью суперклея и установите ручку на болт с помощью гаек.

glav-dacha.ru

описание прибора, советы, как сделать своими руками, подходящие материалы

Вакуумную помпу можно сделать самостоятельно из подручных средств

Воздушная помпа представляет собой насос, образующий вакуум. Он имеет огромнейшую всасывающую силу и создается путем откачивания воздуха или других веществ из замкнутой емкости. Для чего нужен такой прибор, каковы принципы его работы, разновидности и особенности, как соорудить устройство своими руками, — все эти вопросы необходимо изучить.

Содержание статьи

Какие приборы бывают и где используются

В современном мире люди очень часто встречаются с вакуумом в бытовой жизни. Такие устройства применяются в торможении автомобилей и в системах кондиционирования воздуха. Существует бытовой вакууматор для того, чтобы откачать воздух из упаковок с едой или объемными предметами.

Самодельные помпы можно применять в офисах

Приспособления применяются в разных отраслях промышленности:

  • Текстильной;
  • Пищевой;
  • Фармакологической;
  • Медицине;
  • Нефтегазовой;
  • Химической;
  • Электротехнической;
  • Металлургии;
  • Сельском хозяйстве;
  • Строительной.

Есть даже помпы для женщин и мужчин, усиливающие кровоток в разных органах. Вакуумные приборы используются практически везде, поэтому их конструкция бывает разной. Самые основные типы таких приспособлений разнообразны. Водокольцевой разработан раньше всех остальных и используется по настоящее время.

Для такого прибора нужна постоянная подача жидкости и электричества.

Вакуум в камере образуется за счет вращения механизма, погруженного в эту жидкость. Пластинчато-роторные — самые популярные в производстве. Используются для небольших закрытых систем. Пластинчато-роторные помпы в основном состоят из 2 камер. При работе ротора воздух из одного модуля перемещается в другой. Такие насосы бывают 2 типов – масляные и безмасляные.

Создание ручного устройства из шприца

Такой ручной мини-насос очень доступный, и его без проблем соберет любой человек.

Чтобы сделать прибор из шприца, необходимо приготовить:

  • Больничный шприц, желательно побольше;
  • Тройник;
  • Трубку, такую же по диаметру, как тройник и шприц;
  • 2 обратных клапана.

Сначала гибкая пластиковая трубка разрезается на 3 части и присоединяется к тройнику. К одной трубке крепят шприц, а к двум другим – аквариумные клапаны.

Для создания помпы из шприца не нужно затрачивать много финансовых средств

Можно использовать аквариумные клапаны такого же диаметра, как и сама трубка.

Один клапан вставляется на всасывание воздуха, другой — на выпуск. При движении поршня в шприце из емкости откачивается воздух. Таким же способом можно переливать воду из одного сосуда во второй.

Приспособление из автомобильного насоса

Самостоятельно бытовой вакуумник в домашних условиях делается из обыкновенного автомобильного или велосипедного насоса. Работа состоит из 4 последовательных шагов. А именно:

  1. Разбирается прибор, и извлекается манжета.
  2. Манжета переворачивается другой стороной и прикручивается обратно.
  3. К насосной трубке устанавливается обратный клапан.
  4. На свободный конец клапана надевают трубку или шланг из прочного материала.

Суть переделки заключается в том, что изменяется направление рабочего хода: при нажатии на рукоятку уменьшается объем камеры, а воздух уходит через перевернутую манжету.

При поднятии рукоятки камера создает вакуум.

Вакуумная помпа обладает длительным сроком службы благодаря простой конструкции

Такой самодельный вакууматор может пригодиться дома, например, при отсасывании воздуха из чехлов для хранения подушек и объемных вещей без помощи пылесоса.

Из различных компрессоров

Для откачки больших объемов можно изготовить насос с электроприводом. Нельзя, чтобы в откачиваемой емкости содержалась жидкость, иначе водяной пар быстро выведет прибор из строя. Для того чтобы электрокомпрессор не сломался, в систему добавляют оборудование для осушения воздуха.

Изготовление насоса с помощью компрессора делится на 3 этапа:

  1. Снимается фильтр на компрессоре.
  2. На входе в компрессор присоединяется трубка для того, чтобы отсасывать воздух.
  3. Включается сам прибор.

Вакууматор своими руками можно создать при помощи сломанного холодильника или кондиционера. Процедура изготовления простая и проходит в несколько этапов. Ножовкой обрезается верхняя часть. Вынимается двигатель из корпуса. На медные трубки надевается дюритовый шланг и присоединяется к вакуумируемой емкости.

Верхняя часть компрессора заменяется новой, меньшего диаметра. Крышка изготавливается с помощью паяльника из латунной фольги. Обшивается линолеумом для звукоизоляции.

Насос оснащается трубчатым уровнемером для контроля уровня масла (его можно сделать из корпуса обычной ручки). К всасывающему штуцеру присоединяется воздухофильтр, можно использовать автомобильный. Между штуцером и фильтром монтируется система сброса излишнего давления. Включается в сеть.

Как сделать вакуумную помпу водокольцевого типа

Водокольцевой вакуумный насос создает очень мощный вакуум и широко применяется для сельскохозяйственной техники. Работа происходит за счет погружения вращающегося механизма в жидкость.

Перед изготовлением вакуумной помпы стоит посмотреть обучающее видео

Самостоятельно модифицировать аквариумный компрессор вовсе не трудно, конструкцию достаточно немного видоизменить:

  1. При помощи отвертки откручиваются крепления с корпуса.
  2. Разбирается узел, и демонтируются обратные клапаны.
  3. Клапаны меняются местами, и устройство собирается обратно.
  4. Трубка присоединяется к вакуумной области. Для устранения влажности в корпусе проделывается маленькая дырочка.
  5. Устанавливается система газоотведения из трубки подходящего размера.

Сборка такого насоса происходит в несколько этапов. Внутри круглого барабана помещается лопастной механизм. Он устанавливается так, чтобы не соприкасаться с самим корпусом. Барабан частично наполняется водой.

Рабочее колесо при помощи двигателя начинает вращаться, и жидкость под действием центробежной силы наполняет помпу.

Приток воды совершается из патрубка или бака. Съемник напрессовывает подшипник. Для напрессовывания в пластины вставляют шпильки. При затягивании гайки производится прессовка пластины на вал.

Нюансы изготовления помпы своими руками

Главные плюсы мембранно-поршневого насоса — в его бесшумности и универсальности. Вакуум нагнетается под воздействием поршня. В кулачковых устройствах вакуум создается за счет 2 основных деталей механизма — «кулачков», крутящихся относительно друг друга.

Материалы для изготовления вакуумной помпы можно купить в строительном магазине

Такие насосы не надо смазывать, из-за чего они имеют низкую производительность и требуют замены запчастей.

Вакуумные насосы можно сделать самостоятельно при помощи медицинского шприца, авто- или велонасоса, электрического компрессора, компрессора от холодильника, компрессора от аквариума, водокольцевого агрегата. Чтобы выбрать определенный вариант, для начала следует определиться, где и зачем он будет использоваться.

Насос состоит из нескольких отдельных запчастей:

  1. Пластиковой колбы с уплотнительной манжетой, в которую вставляется шток.
  2. Механизма, который будет создавать вакуум путем откачки воздуха (груша, рычажно-цилиндрический или электрический насос).
  3. Резиновой трубки, соединяющей насос с колбой.

Шток вставляется внутрь колбы, откачивается воздух, и создается вакуум. Это приводит к усиленному уходу воздуха. Для его запуска нажимается специальный воздушный клапан или освобождается отверстие, закрытое пальцем.

В магазинах есть варианты помпы разных комплектаций. Но такую помпу можно запросто сделать самому из подручных материалов. Подбирается колба нужного размера (можно сделать из кондитерского шприца или пластиковой бутылки), проделываются 2 отверстия. К одному отверстию при помощи герметика или клея присоединяется трубка (силиконовая, резиновая или от капельницы). На второе отверстие крепится уплотнительная манжета, обеспечивающая герметичность и позволяющая не травмироваться. С помощью герметика переходная трубка соединяется с насосом.

При необходимости использования вакуумного насоса можно значительно сэкономить денежные средства, собрав такой агрегат самостоятельно. Однако на его создание уйдет немало времени и сил. Для изготовления устройства своими руками иногда достаточно воспользоваться уже имеющимся исходным материалом. От того, какой тип будет выбран, напрямую будут зависеть сложность работ и способы применения прибора.

kanaliza.ru

электрический, водяная помпа, мембранный и другие

На дачном участке или в частном доме часто возникает необходимость перекачивать жидкость в накопительные емкости из различных источников: открытые водоемы, колодцы, скважины и т.д. Для этих целей применяется довольно дорогостоящее насосное оборудование, как электрическое, так и механическое. Если данного оборудования нет в наличии, то возникает вопрос: как сделать насос своими руками с минимальными материальными затратами? Эта задача может быть решена различными способами.

Простейший насос из пластиковых бутылок

Простую помпу для перекачки жидкости буквально за несколько минут можно изготовить из пластиковой бутылки.

Совет! Бутылка по возможности должна быть толстостенной, то есть жесткой.

Процесс изготовления простейшего насоса выглядит следующим образом.

  1. В пробке от бутылки следует сделать отверстие, соответствующее диаметру шланга.
  2. В боковой части бутылки также проделывается отверстие. Через него будет выкачиваться воздух и вытекать вода.
  3. Далее, необходимо вставить шланг в пробку и герметично закрепить его, использовав клеевой пистолет.
  4. Накрутите пробку со шлангом на бутылку.
  5. Опустите свободный конец шланга в емкость с водой.
  6. Левой рукой выдавите воздух из бутылки, после чего закройте отверстие на ней пальцем правой руки.
  7. После отпускания пальцев левой руки бутылка начнет выравниваться и всасывать воду из емкости. Если бутылку опустить ниже емкости с жидкостью, то она польется самотеком.

Данный самодельный насос можно усовершенствовать, если в боковой части бутылки не делать отверстие, а вставить шланг в дно бутылки.

Только после выдавливания воздуха из нее для подсоса жидкости потребуется перекрыть (согнуть) выпускной шланг.

Волновой насос

Данная конструкция работает за счет энергии волн и способна перекачивать воду из ближайшего водоема.

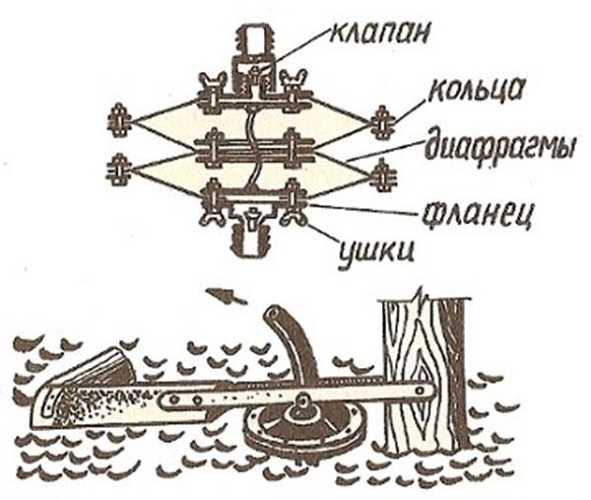

Основная рабочая часть насоса – это полый цилиндр в виде гармошки. Сокращаясь и растягиваясь, гармошка меняет свой внутренний объем. Один конец гофрированной трубы подсоединяется к бревну, находящемуся в воде, а другой – к держателю на свае, которая вбивается в дно. С обеих сторон гармошка имеет клапаны, установленные во втулки. При набеге волн бревно начинает подниматься и опускаться, тем самым передавая колебательные движения на гофру, сжимая и разжимая ее. Если в нее залить воду, то клапаны начнут работать, и насос станет качать воду.

Если используется гофрированная труба диаметром 50-60 мм, то бревно должно быть массой 60-80 кг. Чтобы бревно не сломало подъемник при возникновении высоких волн, к свае следует прикрепить ограничитель. Через него пропускается болт и закрепляется в бревне. Головка болта должна находиться под накладной пластиной, благодаря чему бревно будет свободно вращаться в разных направлениях и не сломает сваю при возникновении нежелательного крутящего момента.

Важно! Если возникают проблемы с поиском гофрированной трубы, то существует конструкция волнового насоса, который работает без нее. Вместо гофры применяются резиновые кольцевые диафрагмы, последовательно соединенные в единый пакет.

Кольцевые диафрагмы стягиваются кольцами из металла по краям, внутри и снаружи. Внутренние кольца изготавливают и металла и проделывают в них отверстия. Между кольцами прикрепляется шнур, который будет ограничивать чрезмерное растяжение насоса. Также в верхней и нижней части насоса устанавливаются клапаны.

При движении бревна вверх, пакет из мембран растягивается, нижний клапан открывается, и насос начинает наполняться водой. Когда бревно опускается, пакет сжимается, нижний клапан закрывается, а верхний – открывается. Через него вода и выдавливается наружу.

Насос “печь”

Собрать насос, работающий на огненной тяге, можно с использованием металлической бочки на 200 литров.

Данная конструкция собирается следующим образом.

  1. Постройте из кирпичей простую печку. При желании, ее можно снабдить колосниками.
  2. В нижней части бочки необходимо закрепить выходной кран.
  3. Через отверстие в крышке бочки залейте несколько литров воды. Кран при этом должен быть закрыт.
  4. Далее, плотно закрепите в отверстии верхней крышки резиновый шланг. Очень важно, чтобы вокруг шланга не подсасывался воздух.
  5. На другом конце шланга установите сетчатый фильтр.
  6. Опустите шланг с фильтром в водоем.
  7. Разожгите дрова под бочкой (кран должен быть закрытым). По мере нагревания бочки воздух, находящийся в ней, начнет расширяться и уходить по шлангу в водоем.
  8. Когда воздух перестанет выходить из бочки, загасите костер. При остывании бочки в ней образуется вакуум, и вода начнет засасываться в нее из водоема.

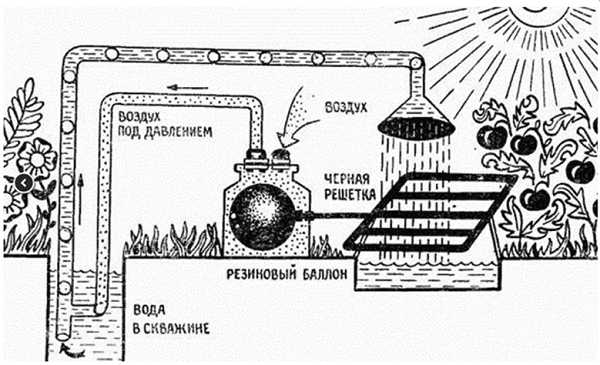

Насос на солнечной тяге

Кроме энергии огня для перекачивания воды можно использовать энергию солнечных лучей.

Совет! Такой насос поможет накачивать воду в накопительный бак или летний душ.

Чтобы сделать насос на солнечной тяге, выполните следующие действия.

  1. Найдите или сделайте самостоятельно решетку из трубок. Выход из решетки должен быть один.
  2. Покрасьте решетку черной краской для лучшего поглощения солнечных лучей.
  3. Герметично вставьте трубку, выходящую из решетки, в боковую часть какой-либо емкости, например, бидона.
  4. На крышке бидона установите впускной и выпускной клапаны. В качестве клапанов можно установить ниппели от шин. Выпускной клапан должен иметь патрубок для подсоединения к нему шланга.
  5. К трубке, идущей от решетки, находящейся внутри емкости, нужно присоединить резиновый баллон, который можно сделать из куска автомобильной камеры.
  6. К выходному патрубку подсоедините шланг, соединенный через отвод с трубой, как показано на рисунке выше.
  7. Погрузите шланг с подсоединенной трубой в водоем, колодец или скважину.
  8. Труба, выходящая из скважины, направляется в накопительную емкость. При этом от трубы нужно сделать отвод и установить на его конце садовую лейку.

При нагревании решетки солнечными лучами воздух, находящийся в ней, расширяется и поступает в резиновый баллон. Он, в свою очередь, раздувается и выталкивает воздух из бидона в выходной шланг. Воздух, проходя по шлангу, достигает нижней точки и попадает в трубу. Поднимаясь по трубе, воздух увлекает за собой воду, находящуюся в ней. Одна часть жидкости поступает в накопительную емкость, а вторая – охлаждает решетку. После охлаждения решетки баллон сдувается, в бидоне создается разрежение, в результате чего открывается впускной клапан. В бидон поступает новая порция воздуха и цикл повторяется.

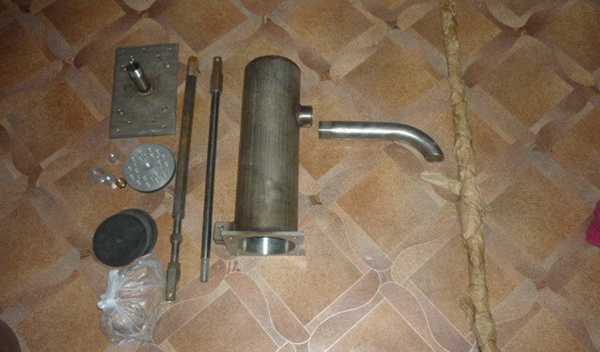

Скважинный поршневой насос

Ручной поршневой насос собирается из подручных средств в следующем порядке.

  1. Корпус. Изготавливается из металлической трубы. Длину последней можно выбрать в пределах 60-80 см. Диаметр цилиндра должен быть не менее 80 мм. Чтобы обеспечить более легкое передвижение поршня по цилиндру, трубу рекомендуется проточить на токарном станке. Сбоку корпуса делается отверстие и устанавливается труба для отвода воды.
  2. Кронштейны. Привариваются к корпусу насоса для установки на них рычага. Изготовить кронштейны можно из уголка.
  3. Крышка. Крышка насоса изготавливается из листового пластика или металла. В ней проделывается отверстие для штока. Также нужно сделать нижнюю крышку, и установить на ней обратный клапан. К нижней крышке необходимо приварить или прикрутить патрубок, к которому будет крепиться водозаборная труба.
  4. Поршень. Поршень можно сделать из металла, пластика или дерева. Он имеет форму пластины и состоит из двух частей: корпуса толщиной 20-30 мм и куска резины, которая перекрывает его. В корпусе поршня необходимо просверлить несколько отверстий диаметром 10 мм. Эти отверстия накрываются резиной, которая будет выполнять роль клапана. В центре резины проделывается отверстие для штока. К последнему крепится и сам поршень.
  5. Нижний клапан. Впускной клапан можно изготовить из толстой резины или другого тяжелого материала. Клапан должен иметь конусообразную форму и перекрывать впускное отверстие. По центру клапана следует установить направляющую, позволяющую ему возвращаться на прежнее место после открывания. Ниже приведен чертеж, на котором показаны места установки клапанов.
  6. Шток насоса. Можно изготовить из металлического прутка диаметром до 10 мм. Одним концом шток крепится к поршню, а другим – к рычагу.
  7. Рычаг. Для изготовления рычага подойдет труба диаметром 3 см. Верхнюю часть трубы следует сплющить и просверлить в ней отверстие для болта, с помощью которого будет закреплен шток. В средней части трубы также сверлится отверстие. Оно нужно для закрепления рычага между двумя кронштейнами с использованием длинного болта.

Когда все детали будут готовы, остается лишь собрать насос:

  • подсоедините к корпусу нижнюю крышку;
  • вставьте в корпус нижний обратный клапан;
  • вставьте поршень со штоком;
  • закройте верхнюю крышку;
  • установите рычаг;
  • подсоедините к низу насоса водозаборную трубу и опустите ее в колодец или скважину;
  • закрепите насос на платформе.

Ручная помпа

Водяной насос помпа — это очень простое и недорогое устройство, с помощью которого можно быстро перекачивать воду из колодца, бочки и т.д. Для сборки помпы потребуются следующие детали:

  • труба Ø 50 мм из ПВХ – 1 шт.;
  • труба Ø 24 мм из ППР – 1 шт.;
  • муфта Ø 50 мм из ПВХ – 1 шт.;
  • отвод Ø 24 мм из ППР – 1 шт.;
  • кусок резины толщиной 3-4 мм и Ø 50 мм – 1 шт.;
  • заглушка Ø 50 мм из ПВХ – 2 шт.;
  • пустой баллон емкостью 330 мл (можно использовать баллон от силикона) – 1 шт.;
  • обратный клапан диаметром 15 мм – 1 шт.;
  • хомут стяжной – 1 шт.;
  • гайка диаметром 15 мм – 1 шт.;
  • заклепка или пара винт-гайка – 1 шт.

Изготовление обратного клапана

Обратный клапан делается из заглушки Ø 50 мм, в которой просверливается несколько отверстий диаметром 5-6 мм. В самом центре заглушки проделывается отверстие для заклепки или винта с гайкой. Внутрь заглушки необходимо вложить резиновый круг диаметром 50 мм.

Важно! Данный диск не должен тереться о стенки заглушки, но должен перекрывать просверленные в ней отверстия.

Резиновый диск крепится к центру заглушки с помощью заклепки или винта с гайкой.

Изготовление гильзы насоса

Длина гильзы выбирается с учетом глубины колодца или какой-либо емкости, чтобы она доставала до воды. Труба Ø 50 мм обрезается до нужных размеров, после чего в нее вставляется обратный клапан, изготовленный ранее. Его можно закрепить парой саморезов по бокам. На второй конец трубы одевается заглушка с предварительно просверленным отверстием Ø 24 мм для трубы из ППР.

Сборка поршня

Отрежьте носик от пустого баллона, после чего нагрейте его и вставьте в гильзу. Диаметр баллона должен соответствовать диаметру трубы ПВХ. Далее, насадите баллончик на обратный клапан. Отрежьте лишнюю часть баллона и закрепите его гайкой Ø 15 мм.

Изготовление штока для помпы

Шток должен быть длиннее гильзы приблизительно на 50 см. Один его конец разогревается и вставляется в обратный клапан. Стяните соединение хомутом, пока труба окончательно не остыла.

Сборка помпы

Вставьте шток в гильзу, после чего закрепите через муфту заглушку (выполняет роль опоры скольжения). Далее, на верхний конец штока крепится отвод Ø 24 мм из ППР.

Отвод будет служить в качестве опоры для руки.

Совет!  Чтобы качать воду двумя руками, можно на шток одеть тройник,и заглушить его с одной стороны.

Мембранный насос

Диафрагмальный насос изготавливают в домашних условиях из тормозной камеры от какого-либо грузовика, например, от МАЗ-200.

Изготавливается мембранный насос следующим образом.

  1. Камера разбирается, и все отверстия на основании (1) заделываются. Отверстия для болтов заделывать не нужно.
  2. В нижней части основания сверлятся отверстия для впускного и выпускного клапанов.
  3. Мембрана (4) изготавливается из автомобильной камеры и закрепляется с помощью латунного штока с двумя латунными шайбами. Диафрагма приклеивается по периметру к корпусу и дополнительно прижимается болтами.
  4. Насос собирается согласно чертежу, приведенному выше.

Электрический насос

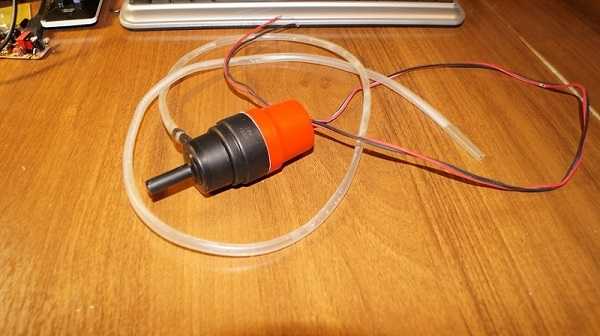

Простой насос с электрическим двигателем на 12 вольт способен поднимать воду на высоту около 2 метров. Изготавливается электрическая помпа следующим образом.

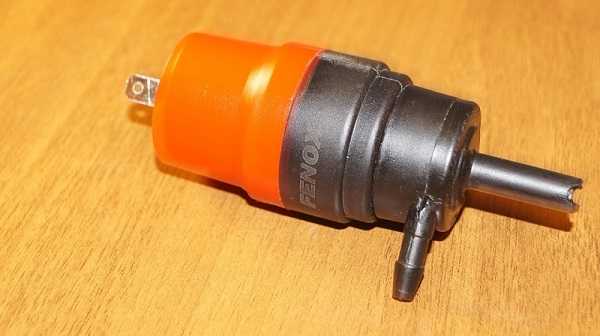

  • приобретите электромотор омывателя стекол от автомобиля ВАЗ;

  • снимите крышку с омывателя и отпаяйте пару контактов от электромоторчика;

  • далее, следует припаять к контактам двигателя провода и вывести их через крышку;
  • нанесите герметик в место подсоединения крышки и плотно оденьте ее на двигатель;

  • хорошо загерметизируйте отверстия, через которые выходят провода;
  • удалите остатки герметика с корпуса и крышки насоса и оденьте на его патрубок, силиконовую трубку.

Насос готов к работе. Осталось подключить электрический водяной насос к источнику питания 12 В.

Совет! Для этих целей можно использовать блок питания от телевизионной антенны с регулятором. Последний позволит регулировать обороты двигателя и, соответственно – напор воды.

tehnika.expert

Как сделать водяной насос своими руками


Мастер-класс о том как сделать мощный, низковольтный водяной насос для различных нужд. К примеру выкачать бочку воды для полива растений и т.п. Насос отлично работает от аккумуляторной батареи 12 В, что является его первостепенным достоинством.

Понадобится



Изготовление водяного насоса


Берем переходник с диаметра 50 мм на 32 мм.

И заглушку для трубы на 50 мм.

В заглушке размещаем отверстия под двигатель: два под винты крепления, одно под вал.

Высверливаем и зачищаем от заусенцев.

Теперь необходимо отрезать нижнюю чать. Размечаем ровную линию вращая заглушку.

Отпиливаем ножовкой. При помощи наждачной бумаги выравниваем поверхность и избавляемся от заусенцев.

Так же отрезаем юбку у переходника по той же схеме.

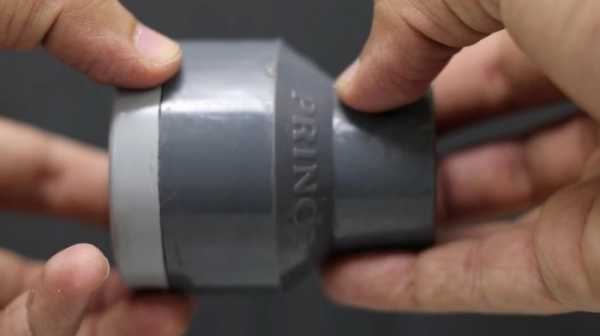

Совмещаем переходник с заглушкой для проверки ровности прилегания поверхностей.

Берем небольшой кусок трубки ПВХ на 20 мм в диаметре и спиливаем ее под угол примерно 45 градусов. Далее необходимо создать округлую поверхность обрезанного края. Для этого оборачиваем переходник наждачной бумагой и стачиваем край трубки до получения формы окружности.

В переходнике делаем отверстие под трубку.

Вклеиваем трубку в отверстие с помощью клея на эпоксидной основе.

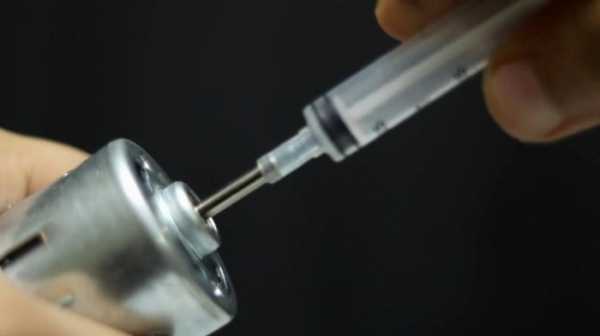

Возьмем одноразовый шприц и проверим насколько плотно он одевается на вал двигателя. Если плотно, то это нормально, так нам и надо.

Отрезаем кончик шприца.

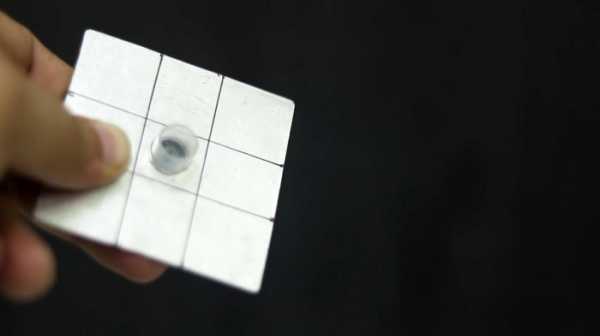

Для изготовления крыльчатки необходимо вырезать квадрат из алюминия. В нем проделать отверстие, такое, чтобы юбка шприца туго одевалась.

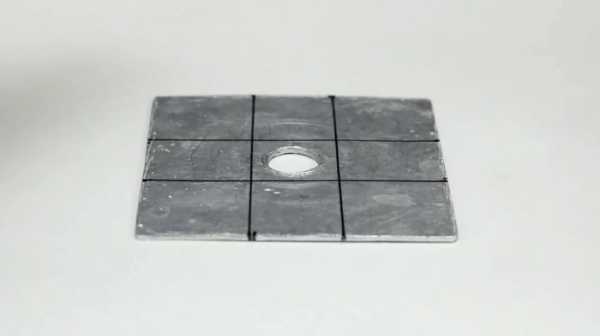

Размечаем квадрат на 9 частей.

Проводим диагонали в квадратах через клетку. См. фото.

Срезаем уголки ножницами по металлу.

Загибаем квадраты. Смотрите фото:

Из ненужной камеры от велосипеда или машины вырезаем прокладку под двигатель.

Берем мотор с винтами.

Одеваем прокладку, одеваем заглушку и фиксируем все это винтами.

Затем одеваем отрезанную пипочку от шприца юбкой к мотору.

Далее одеваем крыльчатку. Все должно сидеть очень плотно. Не лишним будет проклеить все клеем на эпоксидной основе.

Из трубы 50 мм диметра вырезаем кольцо, 10 мм шириной примерно. Вставляем половиной в переходник. Ту часть что видно через отверстие - удаляем.

Собираем насос воедино.

Проклеиваем стык горячим клеем.

Сверху на трубку надеваем угловой фитинг.

А в переходник вклеиваем ещё переходник с диаметра 32 мм на 20 мм. Фиксируем на горячий клей.

Вставляем трубку. Это будет заборник для воды.

Пришло время испытаниям. Для надежности можно закрепить мотор на доске, обвязав металлическим хомутом.
Подключать систему будем к напряжению 12 В. Опускаем трубу заборника в емкость с водой. Подаем напряжение и насос работает.

Струя отбрасывается примерно на метр.

Где и как использовать подобную конструкцию решать Вам. Всем пока, до новых встреч!

Смотрите видео


sdelaysam-svoimirukami.ru

Воздушный насос своими руками. Как сделать мембранный насос для аквариума

http://ali.pub/1ghaoa - Воздушная помпа для аквариума.
Мембранный воздушный #компрессор своими руками из компьютерного кулера. Воздушная #помпа #насос в домашних условиях. Можно использовать для аквариума.

КАК СДЕЛАТЬ эластичную СИЛИКОНОВУЮ МЕМБРАНУ (прокладку) я показывал здесь: https://youtu.be/45mlhJfDFEU

РЕКОМЕНДУЮ ИСПОЛЬЗОВАТЬ ОБЫЧНЫЙ МОТОРЧИК, т.к. у кулера маленький крутящий момент и иногда не хватает усилия, чтобы протолкнуть воздух на большой глубине. Максимальный результат, которого получилось достичь примерно 10-12 см. Интересная особенность: чем ниже скорость вращения, тем лучше открываются клапана и тем больше подаётся воздуха. То есть, в данном случае, важна не скорость вращения, а усилие на валу двигателя. Необходимо правильно отрегулировать расстояние между корпусом насоса и двигателем. От этого зависит скорость и уровень шума.

МАТЕРИАЛЫ:
Вентилятор (кулер) от компьютера - 1 шт. - http://ali.pub/176wv1
Или другой моторчик - http://ali.pub/176ywq
Болт от компьютера (+шайба +гайка) - 1 шт. - http://ali.pub/176s5a)
Переключатель - 1 шт. - http://ali.pub/176z4b
Разём питания - 1 шт. - http://ali.pub/176t3b
ПВХ трубка - 1 шт. - http://ali.pub/1774dw
Скрепка - 1 шт. - http://ali.pub/1773sw
Двусторонняя клейкая лента - http://ali.pub/1775vy
Клейкая лента - http://ali.pub/1775qi
Супер Клей - http://ali.pub/17ecf1
Блок питания 12в - 1 шт. - http://ali.pub/1776q3
Пластиковая баночка с крышкой - 1 шт.
Колпачок от дезодоранта - 1 шт.
Силиконовые мембраны - 3 шт.
Шприц - 1 шт.
Пластиковая карта
ПВХ уголок
Провода
Доска

ИНСТРУМЕНТЫ:
Дрель или шуруповёрт - http://ali.pub/176vej
Свёрла по металлу - http://ali.pub/176vmp
Кольцевая пила (коронка по дереву) - http://ali.pub/176vvg
Наждачная бумага - http://ali.pub/176wfo
Скальпель - http://ali.pub/1fnm6b
Ножницы - http://ali.pub/176wom
Бокорезы (http://ali.pub/176v6k)
Ватные диски
Спирт

Я делюсь всем, что делаю своими руками в домашних условиях. На канале вы увидите самоделки, поделки, ремонт техники, эксперименты, тесты, распаковку и обзор товаров из Китая (Алиэкспресс), различные бытовые инструкции. Я так же буду делиться своими изобретениями и интересными идеями для улучшения и упрощения жизни (лайфхаки).

Видеоролики представленные на этом канале, отображают личный опыт и несут развлекательный характер. За всё, что ВЫ делаете, отвечаете ВЫ САМИ. Соблюдайте меры предосторожности и правила безопасности.

ССЫЛКИ:
Кэшбек 7% AliExpress: https://cashback.epn.bz/?inviter=4087b
Партнёрская программа AliExpress: https://epn.bz/joinus/?inviter=4087b

///// ПОДПИСКА НА КАНАЛ /////
/////// http://goo.gl/GLJ2hf ///////

/////////// МОИ КАНАЛЫ //////////
https://goo.gl/Tp0aX9 - DIAL
https://goo.gl/LWSVj3 - ЖИВОЙ СМЕХ
https://goo.gl/IlJ8ZE - ДИКОВИННЫЙ МИР
https://goo.gl/2mqicP - ЖИВОТНЫЕ и ПРИКОЛЫ (можно заказать рекламу)

//////////// ПЛЕЙЛИСТЫ ////////////
https://goo.gl/0ZI1Rt - Водяные устройства
https://goo.gl/n35hIk - Распаковка посылок с АлиЭкспресс
https://goo.gl/Xqerpn - Инструкции
https://goo.gl/eOlB7C - Применение ПЭТ бутылок
https://goo.gl/YnP8T9 - Тойота Камри Грация
https://goo.gl/GXFa7b - Интересные идеи
https://goo.gl/RQhReB - Обзоры, Тесты, Испытания
https://goo.gl/w89WZ0 - Ремонты

МУЗЫКА (фонотека Youtube) [мой канал - создать - фонотека]:
Phases
The_Big_Score
Big_Wheel
Композиция "Dat Groove" принадлежит исполнителю Audionautix. Лицензия: Creative Commons Attribution (https://creativecommons.org/licenses/by/4.0/).
Исполнитель: http://audionautix.com/
Композиция "Boogie Woogie Bed" принадлежит исполнителю Audionautix. Лицензия: Creative Commons Attribution (https://creativecommons.org/licenses/by/4.0/).
Исполнитель: http://audionautix.com/
Plain_Truth
Rustled Feathers

ruslar.pro

Империя — Поисковый онлайн видео сервис

Надоело пропускать премьеры в кинотеатре из-за бешеного ритма жизни? Устали от того, что по телеканалам стоящие фильмы транслируются в неудобное для Вас время? В Вашей семье часто родные делят пульт от телевизора? Ребенок просит посмотреть мультфильмы для детей, когда Вы заняты, а на каналах нет хороших мультфильмов? И, в конце концов, Вы просто хотите расслабиться после трудового дня на диване в домашней одежде за просмотром интересного фильма или сериала?

Для этого лучше всего иметь всегда в закладках любимый сайт, который станет для Вас лучшим другом и помощником. «А как же выбрать такой сайт, когда их так много?» - спросите Вы. Лучшим выбором для Вас будет именно imperiya.by

Почему именно наш ресурс? Потому что он объединяет в себе множество положительных особенностей, которые делают его универсальным, удобным и простым. Вот список основных преимуществ ресурса.

  1. Бесплатный доступ. Многие сайты просят клиентов покупать подписку, чем наш портал не занимается, так как считает, что у людей должен быть свободный доступ в сети интернет ко всему. Мы не берем с наших зрителей плату за просмотр!

  2. Не нужно никакой регистрации и СМС на сомнительные номера телефонов. Мы не собираем конфиденциальную информацию о наших пользователях. Каждый имеет право на анонимность в интернете, что мы и поддерживаем.

  3. Отличное качество видео. Мы загружаем материалы исключительно в HD формате, что, безусловно, способно порадовать любимых пользователей. Ведь гораздо приятнее смотреть хороший фильм с качественной картинкой, чем с изображением низкого качества.

  4. Огромный выбор. Здесь Вы найдете видео на любой вкус. Даже самому заядлому киноману всегда найдется, что посмотреть у нас. Для детей есть мультфильмы в хорошем качестве, познавательные программы о животных и природе. Мужчины найдут для себя интересными каналы о новостях, спорте, автомобилях, а также о науке и технике. А для наших любимых женщин мы подобрали канала о моде и стиле, о знаменитостях, ну и конечно музыкальные клипы. Устроив вечер в кругу семьи, или с друзьями Вы сможете подобрать веселую семейную комедию. Влюбленная пара понежиться за просмотром любовной мелодрамы. После рабочего дня расслабиться помогает захватывающий сериал или детектив. Фильмы в HD формате нового времени и прошлых лет представлены на абсолютно любой вкус и могут удовлетворить потребности любого зрителя.

  5. Возможность скачивать видео. Абсолютно любой материал на сайте можно скачать к себе на компьютер или флешку. Если вдруг Вы соберетесь на дачу с ноутбуком, где нет интернета, или захотите посмотреть фильм на большом экране телевизора, то Вы всегда можете заранее скачать, а после посмотреть в нужный момент. При этом Вам не придется ждать своей очереди, чтобы скачать видео, как это бывает на торрентах или других похожих сайтах.

  6. Безопасность. Мы следим за чистотой контента, каждый файл перед закачкой проверяется. Поэтому на нашем сайте нет никаких вирусов и шпионских программ, и мы тщательно следим за этим.

  7. Новинки. Регулярно мы обновляем и добавляем на портал новые мультфильмы, сериалы, ТВ-шоу, музыкальные клипы, новости, обзоры, мультсериалы и т.д. и всё это Вы можете посмотреть совершенно бесплатно, без регистрации и смс. Мы стараемся для Вас, для наших любимых посетителей.

  8. Онлайн-просмотр. На нашем сайте не обязательно предварительно скачивать фильм, чтобы его посмотреть, достаточно просто включить и наслаждаться просмотром. Благодаря профессиональной настройке не будет никаких торможений, и ничто не сможет Вам помешать посмотреть интересный фильм.

  9. Закладка. На сайте можно нажатием одной кнопки со звездочкой отравить видео в закладки и вернуться к нему позже. У каждого, наверняка бывало, что увидел на сайте интересное видео, которое хочешь посмотреть, но прямо сейчас нет возможности. Данная кнопка поможет Вам в этом и, освободившись, Вы с легкостью сможете посмотреть, то что хотели.

  10. Удобный интерфейс. Поиск нужного видео не займет у Вас много времени, так как сайт лучшим образом адаптирован для пользователей, и всё интуитивно понятно. Даже ребенок сможет разобраться и включить для себя мультфильм или какую-нибудь программу о животных, природе.

Кино как искусство появилось сравнительно недавно, но уже успело тесно переплестись с нашей жизнью. Множество людей из-за спешки нашего времени уже годами не ходили в театр, в галерею или музеи. Однако трудно себе представить человека, который не смотрел сериал или фильм хотя бы месяц. Киноискусство является синтезом театра, музыки, изобразительного искусства и литературы. Таким образом, оно дает даже самому занятому человеку, у которого нет времени ходить по театрам и галереям, быть ближе к искусству и духовно совершенствоваться.

Также кино заняло сферу и общедоступного развлечения. Просмотр комедий, боевиков, вестернов и т.д. отлично вписывается в какой-нибудь вечер в кругу семьи. Ужастики отлично щекочут нервы даже самого бесстрашного человека. Мультфильмы обожают дети, а некоторые можно смотреть и всей семьей. Познавательные видео помогают расширить знания, посмотреть на мир шире и удовлетворить собственное природное любопытство.

Человек в двадцать первом веке уже не может представить свою жизнь без технологий будущего, кажется, в будущем машины, роботы и техника смогуд заменить человека, а точнее выполнение многих автоматических работ, по этому каждый хочет смотреть какие технологии будут в будущем. На imperiya.by Вам и не нужно откладывать просмотр, просто добавьте видео в закладки и в любой момент можете к нему вернутся и отлично провести время за просмотром качественного видео.

Не отказывайте себе в удовольствии, начните смотреть уже прямо сейчас! Знакомьтесь с обновлениями, с новинками, выбирайте то, что хотели бы посмотреть позже. Порадуйте себя и близких интересными фильмами в хорошем качестве!

imperiya.by

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
