Пористая резина гост: Пористая резина ГОСТ 17133 83 и 19177 81

alexxlab | 11.11.1988 | 0 | Разное

Содержание

ГОСТ 11722-78 Резина пористая. Метод определения остаточного сжатия

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЗИНА ПОРИСТАЯ

МЕТОД ОПРЕДЕЛЕНИЯ ОСТАТОЧНОГО СЖАТИЯ

ГОСТ 11722-78

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЗИНА ПОРИСТАЯ

Метод определения остаточного сжатия

Cellular rubber. Method for determination
of compression set

ГОСТ
11722-78

Взамен
ГОСТ 11722-66

Постановлением Государственного комитета стандартов Совета Министров СССР от 29 марта 1978 г.

№ 858 срок действия установлен

с 01.01. 1980 г.
до 01.01. 1985 г.

Несоблюдение стандарта преследуется по закону

Наименование стандарта (Измененная редакция. Изм. № 1).

Настоящий стандарт распространяется на пористые материалы и изделия на основе твердого каучука, каучукоподобных материалов и латекса и устанавливает метод определения остаточного сжатия после выдержки образцов при определенных условиях в сжатом состоянии и последующего их восстановления.

Вводная часть (Измененная редакция. Изм. № 1).

1.1. Образцы для испытания типов А, Б, В, Г, Д должны иметь форму цилиндра или параллелепипеда. Характеристики образцов приведены в таблице

Тип образца	Назначение	Способ изготовления и размеры, мм	Высота, мм
А	Пористые материалы и изделия на основе латекса	Вырезка ножами по ГОСТ 11721-78 диаметрами 50,50 + 0,06 или 35,700 + 0,045 или вырезка образцов с размерами основания (50 ´ 50) ± 1	25 ± 1 (для образцов из материалов)
		То же	15 – 50 (для образцов из изделий)
		«	Не менее 25 (для составного образца)
Б	Пористые пластины из резин на основе твердого каучука	Вырезка ножом диаметром 19 ± 1	10 ± 2
В	Пористые резины на основе твердого каучука, изготовленные формовым способом	Вулканизация в пресс-форме с диаметром гнезда 19±1 способом, установленным в технической документации на резиновую смесь
Г	Пористые изделия на основе твердого каучука, каучукоподобных материалов, изготовленные по непрерывной технологии	Вырезка из шнура с площадью сечения см² ножом с параллельными лезвиями, расстояние между которыми равно высоте образца	20 ± 2 (для профилей, линейные размеры сечения которых более 6)
Г			10 ± 1 (для профилей, имеющих хотя бы один линейный размер сечения менее 6)
Д	Пористые резины с преимущественно замкнутыми порами на основе твердого каучука из массивных пластин и изделий	Вырезка ножом диаметром 32 ± 0,5	30 ± 1,5

(Новая редакция, Изм. № 1 , 2).

1.2. На торцевых сторонах образцов допускается наличие поверхностной пленки.

1.3. Боковые поверхности образцов, за исключением образцов типа В и Г, не должны иметь поверхностных пленок.

1.4. Допускается испытывать составные образцы. Если в составном образце более двух слоев, применяют стеклянные прокладки между слоями. Высота губчатого слоя составного образца должна быть в пределах, указанных в таблице типа А.

(Измененная редакция, Изм. № 1).

1.4а. Для испытания вырезают пять образцов на основе латекса или по три образца на основе твердого каучука и каучукоподобных материалов.

Образцы толщиной до 15 мм допускается вырубать вырубным ножом, при этом образцы типов В и Г могут быть изготовлены ножом диаметром (38 ± 1) мм .

(Введен дополнительно, Изм. № 1 , 2).

1.5. Заготовку образцов допускается осуществлять, смачивая их водой.

(Измененная редакция, Изм. № 1).

2.1. Приспособление для сжатия образцов, представляющее струбцины с плоскими параллельными плитами, имеющие размеры больше размеров испытываемых образцов, стягиваемых болтами. Заданная степень сжатия при параллельности плит обеспечивается ограничителями. Разница ограничителей одного размера по высоте не должна превышать ±0,1 мм.

2.2. Стеклянные прокладки для испытания составных образцов на основе латекса при количестве слоев более двух должны иметь достаточные размеры, чтобы образцы при сжатии не выступали за пределы прокладок, и толщину 1 – 1,5 мм.

2.3. Прибор для измерения высоты образцов по ГОСТ 25015-81.

(Новая редакция, Изм. № 2).

2.4. Термостат или сушильный шкаф, обеспечивающие поддержание температуры в рабочем объеме с погрешностью не более ±3 °С, без воздухообмена.

2.2 – 2.4 (Новая редакция, Изм. № 1 ).

2.5. Технические весы по ГОСТ 24104-80, обеспечивающие погрешность взвешивания 0,01 г.

(Введен дополнительно, Изм. № 1 ).

3.1. Оценка свойств материалов и изделий должна проводиться не ранее, чем через 72 ч после изготовления. Допускается выдержка после изготовления в течение времени, указанного в нормативно-технической документации.

(Новая редакция, Изм. № 1 ).

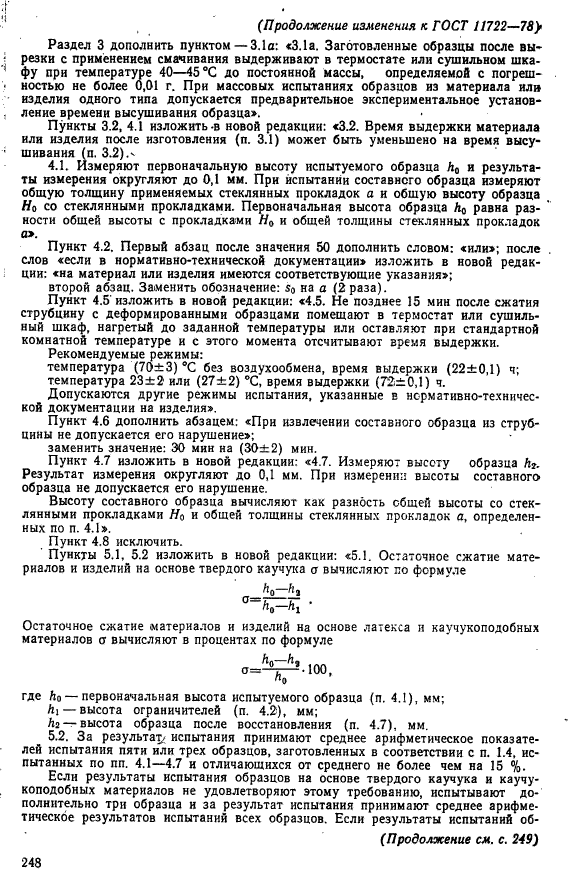

3.1а. Заготовленные образцы после вырезки с применением смачивания выдерживают в термостате или сушильном шкафу при температуре 40 – 45 °С до постоянной массы, определяемой с погрешностью не более 0,01 г. При массовых испытаниях образцов из материала или изделия одного типа допускается предварительное экспериментальное установление времени высушивания образца.

(Введен дополнительно, Изм. № 1 ).

3.2. Время выдержки материала или изделия после изготовления (п. 3.1 ) может быть уменьшено на время высушивания (п. 3.2 ).

(Новая редакция, Изм. № 1 ).

4.1. Измеряют первоначальную высоту испытуемого образца h ₀ и результаты измерения округляют до 0,1 мм. При испытании составного образца измеряют общую толщину применяемых стеклянных прокладок а

и общую высоту образца Н₀ со стеклянными прокладками. Первоначальная высота образца h ₀ равна разности общей высоты с прокладками Н₀ и общей толщины стеклянных прокладок а.

(Новая редакция, Изм. № 1 ).

4.2. Рассчитывают высоту требуемых ограничителей ( h ₁ ) для обеспечения степени сжатия образца на 50 или 75 или 90 % от первоначальной высоты, определенной по п. 4.1 . Допускается проводить испытания при других степенях сжатия, если в нормативно-технической документации на материал или изделия имеются соответствующие указания.

При выборе ограничителей для составного образца должна учитываться толщина стеклянных прокладок (а). Высота ограничителей должна быть равна h₁ +

а . Рассчитанную высоту ограничителей округляют до 0,5 мм.

(Измененная редакция, Изм. № 1).

4.3. Устанавливают на нижнюю плиту струбцины ограничители, выбранные по п. 4.2.

4.4. Устанавливают на нижнюю плиту струбцины образцы и зажимают струбцину. Высота образцов без прокладок или общая высота составных образцов со стеклянными прокладками, устанавливаемых в одну струбцину, не должна отличаться более, чем на 0,5 мм. Образцы в сжатом состоянии не должны соприкасаться друг с другом и с ограничителями.

4.5. Не позднее 15 мин после сжатия струбцину с деформированными образцами помещают в термостат или сушильный шкаф, нагретый до заданной температуры или оставляют при комнатной температуре и с этого момента отсчитывают время выдержки.

Рекомендуемые режимы:

температура (70 ± 3) °С без воздухообмена, время выдержки (22 ± 0,1) ч;

температура 23 ± 2 или (27 ± 2) °С, время выдержки (72 ± 0,1) ч.

Допускаются другие режимы испытания, указанные в нормативно-технической документации на изделия.

(Новая редакция, Изм. № 1 , 2).

4.6. По истечении срока выдержки образцы извлекают из струбцины и выдерживают их в свободном состоянии на поверхности с низкой теплопроводностью, например, деревянной, в течение времени, указанного в нормативно-технической документации. Рекомендуемое время выдержки (30 ± 2) мин.

При извлечении составного образца из струбцины не допускается его нарушение.

(Измененная редакция, Изм. № 1).

4.7. Измеряют высоту образца h ₂ . Результат измерения округляют до 0,1 мм. При измерении высоты составного образца не допускается его нарушение.

Высоту составного образца вычисляют как разность общей высоты со стеклянными прокладками Н₀ и общей толщины стеклянных прокладок а, определенных по п. 4.1.

(Новая редакция, Изм. № 1 ).

4.8. (Исключен, Изм. № 1 ).

5.1. Остаточное сжатие материалов и изделий на основе твердого каучука s вычисляют по формуле

Остаточное сжатие материалов и изделий на основе латекса и каучукоподобных материалов s вычисляют в процентах по формуле

где h₀ – первоначальная высота испытываемого образца (п. 4.1), мм;

h₁ – высота ограничителей (п. 4.2), мм;

h₂ – высота образца после восстановления (п. 4.7), мм.

5.2. За результат испытания принимают среднее арифметическое показателей испытания пяти или трех образцов, заготовленных в соответствии с п. 1.4, испытанных по пп. 4.1 – 4.7 и отличающихся от среднего не более чем на 15 %.

Если результаты испытания образцов на основе твердого каучука и каучукоподобных материалов не удовлетворяют этому требованию, испытывают дополнительно три образца и за результат испытания принимают среднее арифметическое результатов испытаний всех образцов. Если результаты испытаний образцов на основе латекса отклоняются от средней величины более чем на 15 %, их не учитывают и среднее арифметическое вычисляют из оставшихся образцов, число которых должно быть не менее трех. Если оставшихся образцов менее трех, испытывают дополнительно пять образцов и за результат испытания принимают среднее арифметическое результатов всех испытанных образцов.

5.1, 5.2 (Новая редакция, Изм. № 1 , 2).

5.3. Результаты испытания сравнимы для образцов одного типа,^{размера и при одинаковых условиях
испытания.}

5.4. Результаты испытаний записывают в протокол, который должен содержать следующие данные:

шифр материала или изделия;

тип образца;

продолжительность и температуру испытания;

первоначальную высоту образца h₀ ;

толщину стеклянных прокладок в составном образце, а;

высоту составного образца со стеклянными прокладками Н₀;

высоту ограничителей h₁ ;

продолжительность и температуру испытания;

высоту образца после восстановления h₂ ;

количество испытанных образцов;

среднее арифметическое остаточного сжатия.

(Введен дополнительно, Изм. № 1 ).

СОДЕРЖАНИЕ

1. Метод отбора образцов . 1

2. Аппаратура . 2

3. Подготовка к испытанию .. 3

4. Проведение испытания . 3

5. Обработка результатов . 4

ГОСТ 20014-83 Резины пористые. Методы определения сопротивления сжатию

ГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЮЗА ССР

РЕЗИНЫ ПОРИСТЫЕ

МЕТОДЫ ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ СЖАТИЮ

ГОСТ 20014-83

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН Министерством нефтеперерабатывающей и нефтехимической промышленности СССР

ИСПОЛНИТЕЛИ

В. И. Трещалов, М. Л. Игнатенко, Н. В. Захаренко, Л. С. Галанова,

О. Н. Платонова

ВНЕСЕН Министерством нефтеперерабатывающей и нефтехимической промышленности СССР

Зам. министра А. И. Лукашов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 10 октября 1983 г. N9 4830

УДК 678—496:620.173:006.354 ГОСУДАРСТВЕННЫЙ

Группа Л69

СТАНДАРТ СОЮЗА ССР

РЕЗИНЫ ПОРИСТЫЕ

Методы определения сопротивления сжатию

Cellular rubbers. Methods for determination of compression resistance

ОКСТУ 2509

ГОСТ

20014—83

Взамен

ГОСТ 20014—74

Постановлением Государственного комитета СССР по стандартам от 10 октября 1983 г. № 4830 срок действия установлен

с 01.01.85 до 01.01.95

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на пористые резины на основе латекса и твердого каучука и устанавливает методы (А и Б) определения сопротивления сжатию. Сущность методов заключается в определении силы, требуемой для сжатия образца на заданную величину деформации.

Метод А предназначен для определения сопротивления сжатию пористых резин на основе латекса.

Метод Б предназначен для определения сопротивления сжатию пористых резин на основе твердого каучука.

Стандарт соответствует МС ИСО 3386/1—79 в части пористых резин на основе латекса.

1. АППАРАТУРА

Прибор для испытаний должен обеспечивать: сжатие образца между двумя поверхностями сжимающих площадок цилиндрической формы диаметром (60±0,3) мм с постоянной скоростью;

скорость перемещения сжимающих площадок (100±20) мм/мин; предельно допускаемая погрешность значения силы сжатия ±2% от измеряемой величины;

масса сжимающей площадки не более 30 г;

степень сжатия от максимальной высоты образца (25±2), (40±2), (50±2), (70±5) % ;

время выдержки образца в сжатом состоянии (60±6) с.

Издание официальное

Перепечатка воспрещена

2. МЕТОД А

2.1. Отбор образцов

2.1.1. Образцы для испытания должны иметь форму цилиндра высотой от 20 до 40 мм. Допускается испытывать составные образцы, высота которых должна находиться в указанных пределах при толщине каждого слоя не менее 5 мм.

2.1.2. Образцы вырезают цилиндрическим ножом диаметром (50, 50 + 0,06) мм или (35,700 + 0,045) мм по ГОСТ 11721—78 на сверлильном станке или вырезной машине, обеспечивающей частоту вращения вырезного ножа не менее 600 об/мин. Допускается вырубать образцы высотой не более 15 мм с применением штанцевого ножа. При изготовлении образцов рекомендуется смачивать их водой.

2.1.3. Верхнее и нижнее основания образцов должны быть параллельными.

2.1.4. В соответствии с характером материала образцы могут быть с поверхностной пленкой, подложкой или без них.

2.1.5. Пористость образцов должна быть равномерной по всей высоте.

При испытании образцов с перфорацией, обусловленной конструкцией преос-форм, перфорацию дефектом пористости не считать.

2.1.6. Для проведения испытаний изготовляют четыре образца.

2.2. Подготовка к испытанию

2.2.1. Перед испытанием образцы выдерживают в термостате при температуре (40 + 5) °С до постоянной массы, определяемой взвешиванием с погрешностью не более 0,01 г на весах по ГОСТ 24104—80.

Пр имечание. Если при изготовлении образцов не применялось смачивание, то выдержка в термостате не обязательна.

2.2.2. Устанавливают требуемый диапазон силы сжатия.

2.3. Проведение испытаний

Помещают образец по центру сжимающей площадки. Проводят трехразовое предварительное сжатие на 70%, а затем сжимают его на 40%. После выдержки образца в течение (60±6) с в сжатом состоянии записывают силу сжатия.

2.4. Обработка результатов

2.4.1. Сопротивление сжатию (а) в кПа вычисляют по формуле

а — ——— 10,

где Р— сила, необходимая для сжатия образца на требуемую величину деформации, Н;

So— первоначальная площадь основания образца, определяемая диаметром ножа, см².

2.4.2. За результат испытания принимают среднее арифметическое показателей всех испытанных образцов. Если результаты испытаний отклоняются от средней величины более чем на ±15%, то их не учитывают и среднее арифметическое вычисляют из оставшихся образцов, число которых должно быть не менее трех, если осталось менее трех образцов, испытания повторяют.

3. МЕТОД Б

3.1. Отбор образцов

З.М. Для испытания применяют образцы типов 1, 2, 3. Характеристики образцов приведены в таблице. Тип образца указывается в нормативно-технической документации.

Допускается испытание образцов других типов, если в нормативно-технической документации есть соответствующие указания.

Тип об разца	Назначение	Форма	Способ изготовления	Высо та, мм
1	Для пористых пластин на основе твердого каучука	Цилиндр	Вырезка ножом диаметрам (19±1) мм на сверлильном станке или вырезной машине при частоте вращения ножа не менее 600 об/мин или на вырубном прессе	20±4 20
2	Для пористых резин на основе твердого каучука, изготовленных формовым способом	То же	Вулканизация в пресс-форме диаметром (19±1) мм по режиму и способу, установленным технической документацией на резиновую смесь
3	Для пористых изделий на основе твердого каучука, изготовленных по непрерывной технологии	Правильная геометрическая, любая	Вырубка образца с площадью основания см², приспособлением, не искажающим форму образца	20±2

Примечание. Образцы типа 1 могут быть составными при толщине каждого слоя (10±2) мм

3.1.2. Верхнее и нижнее основания образцов должны быть

параллельными.

3.1.3. В соответствии с характером материала образцы могут быть с поверхностной пленкой или без нее.

3.1.4. Пористость образцов должна быть равномерной по всей высоте.

3.1.5. Для проведения испытаний изготовляют четыре образца.

3.2. Подготовка к испытанию проводится по п. 2.2.

3.3. Проведение испытания

Образец помещают по центру сжимающей площадки. Проводят трехразовое предварительное сжатие испытуемого образца на 50%, а затем сжимают его на 25 или 50%. Величина деформации должна быть указана в нормативно-технической документации. После выдержки образца в течение (60±6) с в сжатом состоянии записывают силу сжатия.

3.4. Обработка результатов

3.4.1. Сопротивление сжатию (а) в МПа вычисляют по формуле

где Р — сила, необходимая для сжатия образца на требуемую величину деформации, Н;

S₀— первоначальная площадь основания образца, определяемая диаметром ножа, см².

3.4.2. За результат испытания принимают среднее арифметическое показателей всех испытанных образцов. Если результаты испытаний отклоняются от средней величины более чем на ±15%, то их не учитывают и среднее арифметическое вычисляют из оставшихся образцов, число которых должно быть не менее трех, если осталась менее трех образцов, испытания повторяют.

3.4.3. Результаты испытаний сравнимы для образцов одно1 о типа, одинакового размера и при одинаковых условиях сжатия.

Редактор А. С Пшеничная Технический редактор И. Л. Замолодчикова Корректор А. Г. Старостин

Сдано в наб 18 10 83 Подп в печ. 25 11 83 0,5 п л 0,29 уч -изд. л Тир. 8000 Цена

коп

Ордена «Знак Почета» Издательство стандартов, 123840, Москва, ГСП, Новопресненский пвр_м 3 I ни «Московский печатник Москва, Лялин ыер , б. Зак. П70

ГОСТ 11722-78 Резина пористая. Метод определения остаточного сжатия

Цена 3 коп.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЮЗА ССР

РЕЗИНА ГУБЧАТАЯ

МЕТОД ОПРЕДЕЛЕНИЯ ОСТАТОЧНОГО СЖАТИЯ

ГОСТ 11722-78

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ СОВЕТА МИНИСТРОВ СССР

Москва

РАЗРАБОТАН Министерством нефтеперерабатывающей и нефтехимической промышленности СССР

Исполнители: Л. М. Антипенкова, Л. С. Галанова

ВНЕСЕН Министерством нефтеперерабатывающей и нефтехимической промышленности СССР

Член Коллегии А. И. Лукашов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 29 марта 1978 г. № 858

УДК 678—405.8:620.173:006.354

ГОСУДАРСТВЕННЫЙ

Группа Л69

СТАНДАРТ СОЮЗА ССР

РЕЗИНА ГУБЧАТАЯ

Метод определения остаточного сжатия

Cellular rubber. Method for determination of compression set

ГОСТ

11722—78

Взамен

ГОСТ 11722—66

Постановлением Государственного комитета стандартов Совета Министров СССР от 29 марта 1978 г. № 858 срок действия установлен

с 01.01. 1980 г. до 01.01. 1985 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на губчатую резину на основе твердого каучука, каучукоподобных материалов и латекса и устанавливает метод определения остаточного сжатия после выдержки образцов при определенных условиях в сжатом состоянии и последующего их восстановления.

1. МЕТОД ОТБОРА ОБРАЗЦОВ

1.1. Для испытания применяют образцы типов А, Б, В, Г, Д, характеристики которых приведены в таблице.

1.2. На торцевых сторонах образцов допускается наличие поверхностной пленки.

1.3. Боковые поверхности образцов, за исключением образцов типа В и Г, не должны иметь поверхностных пленок.

1.5. Заготовку образцов допускается осуществлять, смачивая их водой.

Образцы после этого выдерживают в термостате при температуре 40—45°С до постоянной массы, определяемой взвешиванием с погрешностью не более 0,01 г.

Издание официальное ★

Перепечатка воспрещена

(Б) Издательство стандартов, 1978

Тип образца	Назначение	Форма образца	Способ изготовлении	Высота, ми
А	Для губчатых резин и изделий на основе латекса	Цилиндр Параллелепипед	Вырезка ножом диаметром 35,7±С,1 или 50,5±0₍1 мм Вырезка образцов ножом с размерами основания 50х50± ±1 мм	25±1
		То же	Тоже	Не менее 25 (для составного образца)
Б	Для губчатых резин на основе твердого каучука	Цилиндр	Вырезка ножом диаметром 18+2 мм	10+2
В	Для губчатых резин на основе твердого каучука, изготовленных формовым способом	Тоже	Вулканизация в пресс-форме с диаметром гнезда 19+1 мм способом, установленным в технической документации на резиновую смесь	я-!;!
Г	Для губчатых изделий наос-нове твердого каучука, каучукоподобных материалов, изготовленных по непрерывной технологии	Правильная геометрическая любая Тоже	Вырезка образца ножом с площадью основания ³->’ То же	20+2 Не менее 20 (для составного образ* N91
д	Для губчатых резин с преимущественно замкнутыми порами на основе твердого каучука из массивных пластин и изделий	Цилиндр	Вырезка ножом диаметром 32+0,5 мм	Щ 30+1,5

Примечание, Для образцов типа Г допускается заготовка образцов из специально выпущенных шнуров.

2. АППАРАТУРА

2.1. Приспособление для сжатия образцов, представляющее струбцины с плоскими параллельными плитами, имеющие размеры больше размеров испытываемых образцов, стягиваемых болтами. Заданная степень сжатия при параллельности плит обеспечивает» ся ограничителями. Разница ограничителей одного размера по высоте не должна превышать ±0,1 мм.

2.2. Набор стеклянных прокладок толщиной 1—1,5 мм и длиной сторон 50—55 мм для испытания образцов из тонких материалов.

2.3. Прибор для замера высоты образцов с погрешностью не более 0,05 мм, обеспечивающий контактное давление на образец 100 ± 10 Па (1,02-10^—3 ± 1,02* 10—* кгс/см²).

Площадь измерительной площадки прибора 10 см².

2.4. Термостат, соответствующий требованиям ГОСТ 9.024—74.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Материалы не должны испытываться ранее 72 ч после изготовления. Допускается выдерживать материалы после изготовления в течение 24 ч, если в нормативно-технической документации есть соответствующие указания.

3.2. Время выдержки материалов после изготовления по п. 3.1 включает время высушивания по п. 1.5.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Замеряют первоначальную высоту испытываемого образца (hо) с погрешностью не более 0,05 мм и округляют показание до 0,1 мм. При испытании составного образца замеряют общую толщину применяемых стеклянных г ро кладок (s₀.) и общую высоту образца (Н₀) со стеклянными прокладками. Первоначальная высота образца (h₀) равна разности общей высоты с прокладками (Н₀) и общей толщины стеклянных прокладок (s₀).

4.2. Рассчитывают высоту требуемых ограничителей (hi) для обеспечения степени сжатия образца на 50, 75 ила 90% от первоначальной высоты, определенной по п. 4.1. Допускается проводить испытания при других степенях сжатия, если в нормативно-технической документации на изделия есть соответствующие указания.

При выборе ограничителей для составного образца должна учитываться толщина стеклянных прокладок (so)- Высота ограничителей должна быть равна hi~i-s₀. Рассчитанную высоту ограничителей округляют до 0,5 мм.

4.3. Устанавливают на нижнюю плиту струбцины ограничители, выбранные по п. 4.2.

4.5. Не позднее 15 м-ин после сжатия струбцину с деформированными образцами помещают в термостат, нагретый до заданной температуры, и с этого момента отсчитывают время выдержки.

Рекомендуемые режимы;

температура 70±3°С, время выдержки 22 ч;

температура 23±2°С, время выдержки 72 ч.

4.7. Замеряют высоту образца (h₂) с погрешностью не более 0,05 мм и округляют до 0,1 мм.

Высоту составного образца вычисляют вычитанием общей толщины стеклянных прокладок (s₀), определенных по п. 4.1, из общей высоты образца со стеклянными прокладками.

Примечание. Не допускается нарушать составной образец при заме-

ре его высоты.

4.8. Испытания губчатых резин на основе латекса проводят на пяти образцах, губчатых резин на основе твердого каучука и каучуко-подобных материалов — на трех образцах.

У ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Остаточное сжатие (о ) в процентах вычисляют по формуле

_a=_Jh-h₁—_1(Ю

где Ло — первоначальная высота испытываемого образца (п. 4.1), мм;

h>2 — высота образца после восстановления (п. 4.7), мм.

5.2. За результат испытания принимают среднее арифметическое показателей испытания пяти или трех образцов, испытанных в соответствии с п. 4.8 и отличающихся от среднего не более чем на 15%.

Если не все показатели удовлетворяют этому требованию, испытывают соответственно дополнительно пять или три образца. За результат испытания принимают среднее арифметическое из всех испытанных образцов.

5.3. Результаты испытания сравнимы для образцов одного типа, размера и при одинаковых условиях испытания.

Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 28.06.88 № 2462

Дата введения 01.12.88

Наименование стандарта. Заменить слово: «губчатая» на «пористая».

Под наименованием стандарта проставить код: ОКСТУ 2509.

Вводная часть. Заменить слова: «губчатую резину» на «пористые материалы и изделия».

Пункт 1.1 изложить в новой редакции: «1.1. Образцы для испытания типов А, Б, В, Г, Д должны иметь форму цилиндра или параллелепипеда. Характеристики образцов приведены в таблице

Тип образца	Назначение	Способ изготовления и размеры, мм	Высота, мм
А	Пористые материалы и изделия на основе латекса	Вырезка ножами по ГОСТ 11721—78 диаметрами 50,50 + 0,06 или 35,700+0,045 или вырезка образцов с размерами основания (50Х50) + 1	2Е + 1 (для образцов из материалов)
		То же	15—50 (для образцов из изделий)
		э	Не менее 25 (для составного образца)

(Продолжение см. с. 247)

Продолжение

Тип образца	Назначение	Способ изготовления и размеры, мм	Высота, ми
Б	Пористые пластины из резин на основе твердого каучука	Вырезка ножом диаметром 19±1	10±2
В	Пористые резины на основе твердого каучука, изготовленные формовым способом	Вулканизация в пресс-форме с диаметром гнезда 19±1 способом, установленным в технической документации на резиновую смесь	20±°;5
Г	Пористые изделия на основ е тв ердого каучука, каучукоподобных матер налов, изготовленные по непрерывной технологии	Вырезка из шнура с площадью сечения (3,0±?;Е)см² ножом с параллельными лезвиями, расстояние между которыми равно высоте образца	20 ±2 (для профилей, линейные размеры сечения которых более 6) 10±1 (для профилей, имеющих хотя бы один линейный размер сечения менее 6)
д	Пористые резины с преимущественно замк-нутыми порами на основе твердого каучука из массивных пластин и изделий	Вырезка ножом диаметром 32±0,5	30± 1,5

Пункт 1. 4. Первый абзац дополнить словами: «типа А».

Раздел 1 дополнить пунктом — 1.4а: «1.4а. Для испытания вырезают пять образцов на основе латекса или по три образца на основе твердого каучука и каучукоподобных материалов.

Образцы толщиной до 15 мм допускается вырубать вырубным ножом».

Пункт 1.5. Второй абзац исключить.

Пункты 2.2—2.4 изложить в новой редакции: «2.2. Стеклянные прокладки для испытания составных образцов на основе латекса при количестве слоев более двух должны иметь достаточные размеры, чтобы образцы при сжатии не выступали за пределы прокладок, и толщину 1—1,5 мм.

2.3. Прибор для измерения высоты образцов типа 2030 TH-1G0 должен обеспечивать контактное давление на образец (100±10) Па [(1,02*10-³± ±1,02*10~⁴) кгс/см²], пределы допускаемого значения погрешности измерителя ±0,05 мм.

2.4. Термостат или сушильный шкаф, обеспечивающие поддержание температуры в рабочем объеме с погрешностью не более ±3°С, без воздухообмена».

Раздел 2 дополнить пунктом — 2.5: «2.5. Технические весы по ГОСТ 24104—80, обеспечивающие погрешность взвешивания 0,01 г».

Пункт 3.1 изложить в новой редакции: «3.1. Оценка свойств материалов и изделий должна проводиться не ранее, чем через 72 ч после изготовления. Допускается выдержка после изготовления в течение времени, указанного в нормативно-технической документации».

(Продолжение см. с. 248)

Раздел 3 дополнить пунктом — 3.1а: «3.1а. Заготовленные образцы после вырезки с применением смачивания выдерживают в термостате или сушильном шкафу при температуре 40—45 °С до постоянной массы, определяемой с погрешностью не более 0,01 г. При массовых испытаниях образцов из материала или изделия одного типа допускается предварительное экспериментальное установление времени высушивания образца».

Пункты 3.2, 4.1 изложить в новой редакции: «3.2. Время выдержки материала или изделия после изготовления (п. 3.1) может быть уменьшено на время высушивания (п. 3.2).

4. 1. Измеряют первоначальную высоту испытуемого образца Л₀ и результаты измерения округляют до 0,1 мм. При испытании составного образца измеряют общую толщину применяемых стеклянных прокладок а и обшую высоту образца Но со стеклянными прокладками. Первоначальная высота образца й₀ равна разности общей высоты с прокладками Н₀ и общей толщины стеклянных прокладок а».

Пункт 4.2. Первый абзац после значения 50 дополнить словом: «или»; после слов «если в нормативно-технической документации» изложить в новой редакции: «на материал или изделия имеются соответствующие указания»;

второй абзац. Запенить обозначение: s₀ на а (2 раза).

Пункт 4.5 изложить в новой редакции: «4.5. Не позднее 15 мин после сжатия струбцину с деформированными образцами помещают в термостат или сушильный шкаф, нагретый до заданной температуры или оставляют при стандартной комнатной температуре и с этого момента отсчитывают время выдержки.

Рекомендуемые режимы:

температура (70±3)°С без воздухообмена, время выдержки (22±0,1) ч;

температура 23±2 или (27±2) °С, время выдержки (72±;0,1) ч.

Допускаются другие режимы испытания, указанные в нормативно-технической документации на изделия».

Пункт 4.6 дополнить абзацем: «При извлечении составного образца из струбцины не допускается его нарушение»;

заменить значение: 30 мин на (30±2) мин.

Пункт 4.7 изложить в новой редакции: «4.7. Измеряют высоту образца Л₂-Результат измерения округляют до 0,1 мм. При измерении высоты составного-образца не допускается его нарушение.

Высоту составного образца вычисляют как разность общей высоты со стеклянными прокладками Н₀ и общей толщины стеклянных прокладок а, определенных по п. 4.1».

Пункт 4.8 исключить.

Пункты 5.1, 5.2 изложить в новой редакции: «5.1. Остаточное сжатие материалов и изделий на основе твердого каучука а вычисляют по формуле

h₀ h₂^a-h„-h_l ‘

Остаточное сжатие материалов и изделий на основе латекса и каучукоподобных материалов сг вычисляют в процентах по формуле

а=

•100,

где Но — первоначальная высота испытуемого образца (п. 4.1), мм; hi — высота ограничителей (п. 4.2), мм;

Нг — высота образца после восстановления (п. 4.7), мм.

5.2. За результат испытания принимают среднее арифметическое показателей испытания пяти или трех образцов, заготовленных в соответствии с п. 1.4, испытанных по пп. 4.1—4.7 и отличающихся от среднего не более чем на 15 %.

(Продолжение см. с. 249)

разцов на основе латекса отклоняются от средней величины более чем на 15 %, их не учитывают и среднее арифметическое вычисляют из оставшихся образцов, число которых должно быть не менее трех».

Раздел 5 дополнить пунктом — 5.4: «5.4. Результаты испытаний записывают в протокол, который должен содержать’следующие данные: шифр материала или изделия; тип образца;

продолжительность и температуру испытания;

первоначальную высоту образца Л₀;

толщину стеклянных прокладок в составном образце, а;

высоту составного образца со стеклянными прокладками #₀;

высоту ограничителей Ах;.

продолжительность и температуру испытания;

высоту образца после восстановления Н₂;

количество испытанных образцов;

среднее арифметическое остаточного сжатия».

(ИУС № 11 1988 г.)

Утверждено и введено в действие Постановлением Комитета стандартизации и метрологии СССР от 27.06.91 № 1104

Дата введения 01.01 92

Пункт 1.1 Таблица Графа «Способ изготовления и размеры, мм» Для образца типа Г заменить слова «Вырезка из шнура с площадью» на «Вырезка из шнура круглого сечения плсщадью».

Пункт 1 4а Второй абзац изложить в новой редакции «Образцы толщиной до 15 мм допускается вырубать вырубным ножом при этом образцы типов В и Г могут быть изготовлены ножом диаметром (3 S± 1) мм»

(Продолжение см. с 102)

(Продолжение изменения к ГОСТ П722—78)

Пункт 2,3 изложить в новой редакции: «2 3. Прибор для измерения высоты образцов по ГОСТ 25015—81».

Пункт 4.5. Первый абзац. Исключить слово: «стандартной».

Пункт 5.2 дополнить словами: «если оставшихся образцов менее трех, испытывают дополнительно пять образцов и за результат испытания поинима-ют среднее арифметическое результатов всех испытанных образцов».

(ИУС № 10 1991 г.)

Редактор Р. С. Федорова Технический редактор Г. Л. Макарова Корректор Л. А. Пономарева

Сдано в набор 14.04.78 Подл, в леч. 19.06.78 0,5 п. л. 0,21 уч.-изд. л. Тир. 8000 Цена 3 кол.

Эрдена «Знак Почета» Издательство стандартов, Москва, Д-557, Новопресненский пер., 3 Калужская типография стандартов, ул. Московская, 256. Зак. 1119

Что использовать для напольных ковриков Goat Barn

Если у вас есть козы, необходимо предоставить им сарай, сарай или козлятник. Козы нуждаются в укрытии, чтобы защитить их от непогоды, от хищников, а также чтобы они оставались сухими и чувствовали себя комфортно. Когда дело доходит до выбора лучшего пола для коз, у вас определенно есть варианты.

Вы можете придерживаться основного бетонного или деревянного основания; Вы можете установить специальный пол или добавить систему матов к старому или обычному грунтовому основанию. Когда вы будете готовы приступить к изучению вариантов, будь то оборудовать сарай, клетку для коз или отдельное стойло, Greatmats предлагает ряд решений для пола для коз, которые помогут вашим козам быть более безопасными, здоровыми и комфортными.

Рулоны резины для пола в стойле для коз

Рулоны резины для пола — отличный вариант пола в стойле для коз. Их часто используют в качестве ковриков для проходов в амбарах, их легко монтировать без использования клея, они долговечны и в то же время экономичны.

Если пол вашего сарая бетонный, этот резиновый валик повысит безопасность поверхности, а также комфорт. Он обладает прочностью, которая выдержит использование и жестокое обращение с активной или агрессивной козой, и он не прогибается и не сгибается под давлением. Это также обеспечило бы сопротивление скольжению и небольшую изоляционную ценность. Эти 8-миллиметровые резиновые коврики шириной 4 фута и нестандартной длиной обеспечивают отличное соотношение цены и качества на квадратный фут.

Коврики с пуговицами для стойла для коз

Если вы ищете отличный напольный коврик для козьего сарая, который обеспечит надежную опору, когда коврик мокрый, этот коврик с пуговицами станет отличным выбором. Эти коврики размером 4 x 6 футов имеют доступную цену, около 1,85 доллара за квадратный фут.

Это отличный коврик для умывальника или входной зоны, где грязь и вода могут попасть внутрь или разбрызгиваться. Эти напольные коврики для козьей фермы подходят для экстремальных температур, так как они непористые и не подвержены влиянию условий замерзания и оттаивания.

Это прочный фермерский коврик, на 93% состоящий из переработанных материалов. Они просты в установке и обеспечивают комфорт и защиту для ваших коз.

Рулонный резиновый пол для коровников

Рулонный резиновый коврик для конфетти из измельченной резины предназначен для обеспечения прочной и надежной опоры в местах с интенсивным движением, поэтому он также отлично подходит для пола в стойле для коз. Это сверхэкономичный вариант резинового мата, так как перемолотая резина является материалом вторичного использования, который предлагается по сниженной цене.

Это экологически чистый продукт, сертифицированный MAS, изготовленный в США, имеет 5-летнюю гарантию и будет работать еще несколько лет. Пол имеет гладкую поверхность, и его можно приклеивать или приклеивать скотчем к твердой плоской поверхности.

После того, как рулон резинового напольного покрытия уложен и закреплен, он требует минимального обслуживания, включая подметание, уборку пылесосом или влажную уборку шваброй по мере необходимости. Они устойчивы к пятнам, плесени и грибкам.

Напольные коврики для козлятников

Коврики для стойла для жеребят являются одними из лучших ковриков для пола в стойле для коз. Эти невпитывающие коврики изготовлены в США из 100% переработанного каучука и гарантируют превосходное сцепление с поверхностью.

С этими ковриками ваши козы будут в безопасности, комфорте и чистоте. Коврики имеют переплетенные края, которые создают плотную и надежную команду, а также обладают антибактериальными и противогрибковыми свойствами.

Эти коврики без уретана не только обеспечивают комфорт и защиту, но и снижают стоимость постельных принадлежностей. Эти коврики прослужат долгие годы, так как на них распространяется 12-летняя гарантия!

Эко-резиновые напольные коврики для коровников

Эти натуральные напольные коврики размером 4×6 футов на ¾ дюйма — еще одно решение для пола в стойле для коз. Поскольку обе стороны непористые, они не будут впитывать влагу.

Они плоские с одной стороны и с противоскользящей поверхностью из проволочной сетки с обратной стороны. Коврики быстро и легко укладываются на гладкую плоскую поверхность без использования клея или специальных инструментов.

Эти маты могут служить нескольким целям, например, если у вас есть молочная ферма, они достаточно толстые, чтобы их можно было использовать и для ваших коров. Обеспечивая превосходное сцепление и долговечность, эти коврики выдержат даже самые суровые условия эксплуатации практически в любой области пола козьего коровника.

Большие коврики для пола сарая для коз

Важно понимать, что козам нужен как минимум трехсторонний сарай или укрытие, так как им нужен способ избежать непогоды. Козы не любят лужи или грязь, поэтому размещение ковриков в их пространстве — это простой и доступный способ содержать их в чистоте и комфорте.

Выбор пола в стойле для коз может показаться непосильной задачей, но это не обязательно. Если вы позвоните в Greatmats, дружелюбный и услужливый агент по обслуживанию клиентов обсудит различные варианты в зависимости от размера вашего помещения, вашего бюджета и любых других ваших интересов или потребностей.

Для получения дополнительной информации по этой теме, пожалуйста, просмотрите нашу страницу продукта Коврики для стойла для лошадей Near The Midwest.

Россия Импортные данные гонки по коду ТН ВЭД 4016999708

4016999708

Одновинтовой насос Одновинтовой насос Одновинтовой насос

Дата	Код ТН ВЭД	Описание продукта	Товарный знак	Страна происхождения	Количество	Блок	Вес нетто [кг]	Общая стоимость [долл. США]
28 октября 2017 г.	4016999708	Детали винтового насоса из вулканизированной резины – СТАТОР ДЛЯ ВИНТОВОГО НАСОСА KIBER KS, представляет собой неподвижную часть цилиндрической формы (РАС) со спиралевидной внутренней поверхностью МАТЕРИАЛ ИЗГОТОВЛЕНИЯ- бутадиен СТАТОР	***	ИСПАНИЯ	7,96	кг	7,96	409,97
18 октября 2017 г.	4016999708	PART из вулканизированной непористой резины. ОБЛАСТЬ ПРОИЗВОДСТВА НАСОСОВ, горнодобывающая промышленность. ГОСТ 18863-89. ГОД – 2017 RACE – ЧАСТЬ ВИНТОВОЙ ПАРЫ НАСОСА. Создает нагнетание давления. Компания “НОВАЯ	***	УКРАИНА	27,65	кг	27,65	1734,82
10 октября 2017 г.	4016999708	Изделия из вулканизированной нетвердой, непористой, неметаллизированной резины НЕ ДЛЯ ТРАНСПОРТНЫХ СРЕДСТВ ОБЛ.ПРИМЕНЕНИЯ-запасные части для технического обслуживания и ремонта б/у ИНСТРУМЕНТ БАРЕЛЬ ВТУЛКА АМОРТИЗАТОР СЦЕПЛЕНИЕ ПОДШИПНИК КАБАН СИЛОВОЙ ШНУР	***	КИТАЙ	1,50	кг	1,5	10,45
23 октября 2017 г.	4016999708	Изделия из вулканизированной нетвердой, непористой, неметаллизированной резины, НЕ ДЛЯ ТРАНСПОРТНЫХ СРЕДСТВ ОБЛ.ПРИМЕНЕНИЯ-запасные части для технического обслуживания и ремонта ранее импортные	***	КИТАЙ	1,50	кг	1,5	9,85
10.11.2017	4016999708	Запчасти для ремонта и ТЕХНИЧ.ОБСЛУЖИВАНИЯ мотоциклов/мопедов, НОВЫЕ – ИЗДЕЛИЯ ИЗ МЯГКОЙ ВУЛКАНИЗИРОВАННОЙ РЕЗИНЫ ИТОГО 1600:	ГОНЩИК	КИТАЙ	***	***	120,84	470,56
24. 11.2017	4016999708	Запчасти для ремонта и ТЕХНИЧ.ОБСЛУЖИВАНИЯ мотоциклов/мопедов, НОВЫЕ – ИЗДЕЛИЯ ИЗ МЯГКОЙ ВУЛКАНИЗИРОВАННОЙ РЕЗИНЫ, 15200 ВСЕГО ШТ.:	ГОНЩИК	КИТАЙ	***	***	238,2	3804,27
20 сентября 2017 г.	4016999708	PART из вулканизированной непористой резины. ОБЛАСТЬ ПРОИЗВОДСТВА НАСОСОВ, горнодобывающая промышленность. ГОСТ 18863-89. ГОД – 2017 ГОНКА. ЯВЛЯЕТСЯ ЧАСТЬЮ ВИНТОВОЙ ПАРЫ НАСОСА. Создает нагнетание давления. ООО “НО	***	УКРАИНА	13,4	***	13,4	1006,57
20 сентября 2017 г.	4016999708	PART из вулканизированной непористой резины. ОБЛАСТЬ ПРОИЗВОДСТВА НАСОСОВ, горнодобывающая промышленность. ГОСТ 18863-89. ГОД – 2017 ГОНКА. ЯВЛЯЕТСЯ ЧАСТЬЮ ВИНТОВОЙ ПАРЫ НАСОСА. Создает нагнетание давления. ООО “НО	***	УКРАИНА	13,4	***	13,4	1006,57

Резиновые детали Экспортеры в Украине, Резиновые детали Экспортеры Данные Украины

Данные США
- Данные по импорту США
- Импортеры США
- США Подписка
Глобальные торговые данные
Код ТН ВЭД
- Коды ТН ВЭД
- Поиск кода ТН ВЭД
Цены
Подписывайся
Авторизоваться

Бесплатный поиск Список импортеров и покупателей в Украине

Импортер
Экспортер
Торговые данные

Аргентина
Чили
Колумбия
Коста-Рика
Эквадор
Казахстан
Перу
Украина
Уругвай
Венесуэла
Панама
Парагвай
Эфиопия
Мексика
Шри-Ланка
Пакистан
Вьетнам
Индонезия

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ БИБЛИОГРАФИЯ
Украина
1. Сиденье детское для сидения: комплект автокресел (автокресла с пластиковым каркасом, с мягкой частью из поролона и передней частью из текстильного материала), предназначенный для перевозки младенцев и детей в автотранспортных средствах , который
Посмотреть отгрузку
Ограниченная ответственность АЛЬФА ЭКСПО
Украина
1.Взуття на пидошви из термополиуретана, резиновый верх с натуральной кожей, закрывающий щиколотку и икру и часть устилкою длиной на 24 см больше i, кобели: 2991845 -черевики холовичи-III р-н г. 40-45, 70 пар; -черевики холовичи 2043414 М р
Посмотреть отгрузку
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ БАС-АГРО
Украина
1. ЗАПАСНИ деталей для сельхозтехники, КОТОРЫЕ ВЫКОРИСТОУВАЮТСЯ В Коллекторе – вулканит, прокладки и уплотнители из непористой резины, кольцо резиновое АРТ.041200Н, 6 шт., кольцо резиновое АРТ.041227Н-15ШТ., кольцо-ущильнюче АРТ.501106Н 20шт. .,
Посмотреть отгрузку
РИПТИК ОЛЕКСАНДР МИКОЛАЙОВИЧ
Украина
1. УЧАСТНИКИ НЕКОММЕРЧЕСКИХ МЕТАЛЛОВ ДЛЯ КУХОННЫХ УСТРОЙСТВ: ДЛЯ МЯСО-РЕЗИНЫ -4500ШТ;ПРОИЗВОДИТЕЛЬ НЕ ДАННЫЕ ТОРГОВАЯ ЗНАК НЕ ДАННЫЕ
Посмотреть отгрузку
ЧАСТНОЕ ПРИСОЕДИНИТЕЛЬНОЕ ОБЩЕСТВО НОВОКРАМАТОРСКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД
Украина
1-Вентильная часть для регулирования расхода воды в системе охлаждения вальцов прокатного стана: корпус трехходового вентиля, предназначенный для обеспечения переключения вентилей, блок-блок, материал материала сталь, резина, бронза .
Посмотреть отгрузку
ЧАСТНОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО “Волчанский агрегатный завод”
Украина
1.Частына 60 шт.комплект запасных частей для пневмогидравлических подсылювачей 11.1602410 КЗЧ 1 ср.: 11.1602468 Кольца – 60 шт.11.1602469кольца – 60 шт. Кольцо 008-012-25-2-2 ГОСТ 188-29-73 – 120 шт. Изготовлено из вулканизированной резины марки 7-в-14.
Посмотреть отгрузку
ЧАСТНОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО “Волчанский агрегатный завод”
Украина
1. Частына 60 шт.комплект запасных частей для пневмогидравлических подсылювачей 11.1602410 КЗЧ ср. 1: Клапан повитряный 11.1602490-02 – 60шт.Изготовлен из вулканизированной резины марки 7-Б 14-1.Брудознимач 11.1602424-01 – 60 шт.Изготовлен из вулканизата
Посмотреть отгрузку
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ “ЭЛИТ-УКРАИНА”
Украина
1. Запчасти к автомобилям резиновые, с непористой резиной – 15 шт. Артур: МО 775-45 /пломбы/ – 1 шт.; ст.: МО 775-14 /пломбы/ – 1 шт.; арт.: МО 775-35 /пломбы/ – 1 шт.; арт.: МО 780-507 /уплотнения/ – 1 шт. ;Арт.: ДТ 3.22060 /уплотнения/ – 1 шт.;Арт.
Посмотреть отгрузку
Внешнеторговое предприятие МАГ
Украина
1. Комплект футеровки резиновой мельницы, МШЦ 4,5*6,0 (шар 3-й ступени диам.40 мм), к.МШЦ 45.60-02.00.000 -1шт ВБ, части гумометаллевые с вулканизированой, незатвердилои, непористой резиной и детали, крепления из черных металлов, согласно ТУ 25.1-21071441
Посмотреть отгрузку
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ ЗАПАДНЫЙ УКРАИНСКИЙ ГОЛЬФ И КАНТРИЙСКИЙ КЛУБ
Украина
1. Продукты переработки: детали мебели для диванов, набитые поролоном и плотнотканые.
Посмотреть отгрузку
БЫТОВОЕ ОБЩЕСТВО В ФОРМЕ ОБЩЕСТВА С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ ФЛЕКСТРОНИКС ТЗОВСКИЙ ЗАВОД
Украина
Продукты переработки. Запасные части к кофеварке 1. Комплект для изготовления кофеварок и электронных плат к кофеваркам, изделия из вулканизированной резины. Колпачок резиновый
Посмотреть отгрузку
ПРОМЫШЛЕННО-КОММЕРЧЕСКОЕ ПРЕДПРИЯТИЕ С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ Furious
Украина
1. Запасные части силосподарской техники (тракторы ХТЗ-150К: из незатвердилои вулканизированой резины / не для промсборки автомобилей / -Мембрана 500-3519150-50шт.; Производитель: ФО-П Попов В.Н. Торгивельна Марка: Нет Дана
Посмотреть отгрузку
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ ДЖЕНТЕРМ УКРАИНА
Украина
1- Лента самоклеящаяся с одной стороны из текстильной прорезиненной ткани, для изготовления деталей автомобилей.
Посмотреть отгрузку
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ “МОРГАН ФЕННИШ”
Украина
1. – Часть дивана FRIHETEN s-секция f csb, сиденье, материал: поролон, ткань, ДСП, ткань Skiftebo dk оранжевый. Всего – 10 шт, новые;- Часть дивана FRIHETEN s-секция f csb , сиденье, материал: поролон, ткань, ДСП, ткань Скифтебо дк серая.В
Посмотреть отгрузку
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ “ТОСИНАЛС”
Украина
1. Сапоги зимние искусственные на резиновом слепке подошвы, переходящей в верхнюю часть обуви, где нить соединяется с другой частью верха обуви из натуральной кожи (участок наружной поверхности резиновой части стопы стопы 35
Посмотреть отгрузку
ООО Руслан-комплект
Украина
1. Запасные части к тракторам Беларус и их модификациям (элементы чеплення): 15 шт. П/к корзина сцепления (малая) (Д-144) = 15 шт (сталь 20,35, РТИ) ТУ 74.8-34421440 -001:2007 Продукция упакована в мешки из новых труб.
Посмотреть отгрузку
ООО Руслан-комплект
Украина
1. Запчасти для тракторных компрессоров и вентиляторов: 80 шт. Вентилятор крыльчатый 245-1308010 = 80 шт.(сталь 35, пластик, паронит, втулки резиноармированные ?? ? 74.8-34421440-001:2 007) продукция упакована в картонные коробки.
Посмотреть отгрузку
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ “РУСЛАН-СЕТ 9″0334
Украина
1. Запасные части к тракторам Беларус и их модификациям (элементы от сцепления): 110 шт. Вилка выключения сцепления 50-1601203 = 100 шт. Р/к корзине сцепления (малая) (Д-144) = 10 шт.(сталь 20,35, РТИ) ТУ У 74.8-34421440-001:2007 Про
Посмотреть отгрузку
ЧАСТНОЕ ПРЕДПРИЯТИЕ КИРОЛ
Украина
1. Детали резиновой обуви, подошвы.
Посмотреть отгрузку
Ограниченная ответственность PREMIUM STAR
Украина
1. Продукты переработки: Ботинки мужские на подошви из резины и с верхом из натуральной кожи, закрывающие щиколотку да, но не часть икры: Без признаков отечественной обуви: -арт.б10242 Д21Г – 360 пар устилкою длиной от 24 см ТМ Кайтеки.
Посмотреть отгрузку
