Поршневой насос: принцип работы, устройство, действие

Для перекачивания жидкостей не протяжении многих лет применяется поршневой насос Подобная конструкция получила весьма широкое распространение, так как работает на принципе вытеснения жидкости за счет передачи давления. Принцип действия поршневого насоса современных реализаций намного сложнее в сравнении с первыми моделями, за счет чего существенно повышается надежность и эффективность. Рассмотрим особенности подобного механизма подробнее.

Поршневой насосПоршневой насос Поршневой насос

Содержание

Принцип работы

Рассматривая принцип работы поршневого насоса следует учитывать, что первая конструкция появилась много десятилетий назад. Схема работы имеет следующие особенности:

  1. Механизм имеет подвижный элемент, который совершает возвратно-поступательное движение. Он изготавливается при применении современных материалов, за счет которых существенно повышаются изоляционные качества.
  2. Подвижный элемент находится в изоляционном контейнере цилиндрической формы. При движении поршень создает разряженный воздух в рабочей камере, за счет чего происходит всасывание жидкости из трубопровода.
  3. Обратное движение подвижного элемента приводит к выдавливанию жидкости в отводящую магистраль. Устройство клапанов не позволяет попасть жидкости во всасывающую магистраль на момент ее выталкивания.
Принцип действия поршневого насосаПринцип действия поршневого насоса

Принцип действия поршневого насоса

Простейший принцип работы определяет длительную и стабильную работу. Стоит учитывать, что поток, создаваемым подобным устройством, может двигаться с различной скоростью. Слишком большой объем рабочей камеры приводит к тому, что поток будет передвигаться скачками. Для того чтобы исключить появление подобного эффекта проводится установка устройства с несколькими поршнями.

Устройство

Плунжерный насос обладает относительно простой конструкцией. Среди особенностей отметим нижеприведенные моменты:

  1. Рабочая камера. Она представлена герметичным корпусом, который во внутренней части имеет зеркальную поверхность. За счет этого существенно упрощается ход подвижного элемента. Рабочая камера является частью цилиндра, которая определяется максимальным ходом штока. Поверхность цилиндра изготавливается при применении материала, который характеризуется высокой устойчивостью к воздействию жидкости.
  2. Для отвода и подвода жидкости предназначены напорная и всасывающая трубка. Они могут иметь различный диаметр. Кроме этого, подобный конструктивный элемент может иметь систему клапанов, которые существенно повышают эффективность механизма.
  3. Поршень создает давление в системе. Устройство поршневого насоса имеет поршень, за счет которого проводится перекачивание жидкости. Он изготавливается при применении нескольких уплотнительных материалов. За счет этого поршень может ходить по цилиндру и при этом создавать вакуум. Именно на поверхность поршня оказывается серьезное давление. Некоторые варианты исполнения разборные, за счет чего можно провести ремонт. К примеру, при длительной эксплуатации изнашиваются уплотнители, которые можно заменить при необходимости для существенного продления срока службы механизма. Однако, встречаются и неразборные варианты исполнения, ремонт которых возможен только в специальных мастерских.
  4. Поршню передается усилие через шток. При изготовлении этого элемента применяется качественная сталь с повышенной жесткостью и прочностью. Кроме этого, применяемые материалы характеризуются высокой коррозионной стойкостью, за счет чего существенно продлевается эксплуатационный срок конструкции. Этот элемент связан с приводом, через который передается усилие. При слишком высокой нагрузке шток может существенно деформироваться.
Устройство насосаУстройство насоса

Устройство насоса

Возвратно-поступательное движение передается от электрического двигателя через специальный механизм, который преобразует вращение. Современные варианты исполнения компактные, они могут устанавливаться для работы под открытом небом или в помещении. Кроме этого, при изготовлении корпуса применяется металл, обладающий высокой защитой от воздействия окружающей среды.

Устройство двусторонней модели имеет довольно большое количество особенностей:

  1. Есть цилиндр и поршень, а также шток. Эти элементы немного отличаются в сравнении с теми, которые применяются при создании одностороннего механизма.
  2. В отличии от предыдущего варианта исполнения, у рассматриваемого две рабочей камеры.
  3. Две рабочие камеры имеют собственные нагнетающие и всасывающие клапана.

Несмотря на существенное увеличение эффективности работы поршневого насоса, его конструкция довольно проста. В этом случае каждый ход предусматривает всасывание и выталкивание жидкости. Это существенно повышает значение КПД.

Разновидности

В продаже встречаются самые различные варианты исполнения поршневых насосов. Классификация проводится по следующим признакам:

  1. Количеству поршней, которые создают давление в системе.
  2. Количеству циклов нагнетания и всасывания за один ход.

В продаже встречается поршневой насос двойного действия, а также вариант исполнения с одним и тремя, несколькими поршнями. Как ранее было отмечено, за счет увеличения количества подвижных элементов исключается вероятность пульсирующего движения потока. Что касается количества циклов, то выделяют модели одностороннего и двустороннего действия, а также дифференциальные модели.

Двусторонний поршневой насосДвусторонний поршневой насос
Двусторонний поршневой насос
Устройство поршневого насоса двустороннего действияУстройство поршневого насоса двустороннего действия
Устройство поршневого насоса двустороннего действия

Классификация может проводится также по следующим критериям:

  1. Мощности.
  2. Пропускной способности или производительности.
  3. Размерам конструкции.
  4. Особенностям компоновки.

Производством поршневых насосов занимаются самые различные компании. Качество может зависеть от типа применяемых материалов, популярности бренда и предназначения конкретной модели.

Сферы применения

Жидкостный насос может применяться для решения самых различных задач. Создаваемая конструкция характеризуется высокой универсальностью. Однако, наличие подвижного элемента и применение уплотнительных колец при создании поршня определяет отсутствие возможности использования поршневого насоса для перекачивания большого объема жидкостей.

Применение поршневого насоса в садоводствеПрименение поршневого насоса в садоводстве
Применение поршневого насоса в садоводстве
Применение насоса для перекачки водыПрименение насоса для перекачки воды
Применение насоса для перекачки воды

Рассматривая область применения отметим нижеприведенные моменты:

  1. Применяемые материалы при изготовлении могут выдерживать воздействие различных химических веществ. Именно поэтому поршневые насосы применяются для работы с различными видами топлива, взрывоопасными смесями и химически агрессивными средами.
  2. В продаже встречается довольно большое количество моделей, которые можно использовать для работы в домашних условиях.
  3. В пищевой промышленности конструкция также применяется крайне часто. Это связано с деликатным воздействием на перекачиваемую среду.
Поршневой насос в нефтедобывающей промышленности
Поршневой насос в нефтедобывающей промышленности

Поршневой насос в нефтедобывающей промышленности

При изготовлении конструкции могут применяться самые различные материалы, которые и определяют область применения.

Преимущества и недостатки

Поршневой жидкостный насос характеризуется достаточно большим количеством достоинств и недостатков. К плюсам можно отнести:

  1. Простота конструкции. Как ранее было отмечено, подобные поршневые насосы были изготовлены еще несколько десятилетий назад и конструктивно они изменились несущественно.
  2. Высокая надежность, которую можно связать с простотой механизма и применением высококачественных материалов. Износостойкие материалы могут выдерживать длительное механическое воздействие.
  3. Возможность работы с различными носителями. Широкая область применения определена тем, что применяемые материалы не реагируют на воздействие различных химических веществ.

Есть и несколько серьезных недостатков. Примером можно назвать невысокую производительность. Подобные модели в меньшей степени подходят для перекачивания большого количества жидкости. Кроме этого, конструкция не подходит для продолжительной работы, так как активные элементы быстро изнашиваются и теряют свои эксплуатационные характеристики.

Поршневой и плунжерный насос: устройство и принцип работы

Содержание

Поршневой жидкостный насос является одним из первых представителей насосов. Механическое вытеснение жидкости является одним из первых принципов перекачивания жидкости.

Отличительной особенностью поршневых насосов от других объемных гидромашин является необратимость их действия на воду. Другими словами такие насосы не могут работать в качестве гидроприводов.

В настоящее время конструкция поршневого насоса претерпела множество улучшений и современный вариант имеет прочный корпус и обладает широкими возможностями для взаимодействия.

Принцип работы поршневого насоса

Работа поршневого жидкостного насоса основана на принципе вытеснения. Основными рабочими органами такого оборудования являются: цилиндр и поршень. Поршень перемещается в цилиндре совершая возвратно-поступательное движение.

Работа поршневого насоса в общем случае выглядит следующим образом

В цилиндре (позиция 8) перемещается поршень (позиция 7), жестко соединенный со штоком (позиция 9), являющимся исполнительной частью приводного кривошипно-шатунного механизма. При ходе поршня “вправо” полезный объем цилиндра, т.е. объем, заполняющийся жидкостью, увеличивается, вследствие чего давление в нем уменьшается.

Всасывающий клапан (позиция 4) при этом поднимается, жидкость под действием внешнего давления на ее поверхности, чаще всего атмосферного, входит в цилиндр через сосун (позиция 1), открытый обратный клапан (позиция 2) и всасывающую трубу(позиция 3).

При ходе поршня “влево” жидкость, ранее вошедшая в цилиндр, выталкивается движущимся поршнем. Давление в цилиндре насоса при этом повышается. Всасывающий клапан (позиция 4) закрывается, а нагнетательный клапан(позиция 5) поднимается и жидкость из цилиндра поступает в нагнетательный трубопровод (позиция 6). Подача жидкости в нагнетательный трубопровод происходит вследствие вытеснения из цилиндра движущимся поршнем предварительно засосанной жидкости.

Плунжерные насосы высокого давления

Плунжерный насос - это разновидность насосов вытеснения. Отличием плунжерного насоса является рабочий орган - плунжер. Его задачей является перемещение вдоль оси цилиндра. Перемещаются плунжеры за счет электропривода, раскручивающего коленвал.

Всасывание жидкости в цилиндр насоса происходит при движении плунжера вверх. При этом всасывающий клапан К1 поднимается и жидкость под действием внешнего давления входит в цилиндр насоса. При возвратном движении плунжера вниз клапан К1 прижимается к своему гнезду, закрывая его, а нагнетательный клапан К2 открывается, пропуская вытесняемую из цилиндра жидкость в нагнетательный трубопровод.

Плунжер 1 насоса в работе соприкасается только с элементами сальника 2, уплотняющими плунжер в цилиндре. При этом тщательность уплотнения достигается сжимаемой сальниковым стаканом набивкой, уменьшающей трение и износ соприкасающихся поверхностей. Благодаря этому цилиндр плунжерного насоса не изнашивается, а служит только емкостью, заполняемой и опорожняемой в зависимости от направления движения плунжера.

Классификация поршневых насосов

Теперь, когда Вы знаете особенность этих двух типов оборудования, предлагаем выделить их основную классификацию:

По видам действия:
указатель  поршневой насос простого действия – рабочая одна сторона поршня;
указатель  поршневой насос двойного действия – обе стороны поршня рабочие;

По типам расположения цилиндров:
указатель  горизонтальный;
указатель  вертикальный.

По видам приводов:
указатель  приводной – работает от двигателя, соединенного с насосом через шатун;
указатель  прямого действия – смонтирован на общем штоке с паровой машиной.

Устройство поршневого насоса

В основу устройства поршневых насосов входит полый металлический цилиндр, в котором протекают все рабочие процессы.

Поршневой насос для воды в общем случае состоит из:
1. клапанов
2. поршня, перемещающегося в цилиндре
3. шатунного механизма
4. кривошипа

Назначение клапанов состоит в том, чтобы впускать воду, при этом препятствуя её движению назад. В роли клапанов в зависимости от конструкции может выступать шарик или мембрана.

Гидравлические поршневые насосы в качестве уплотняющего элемента в обратном клапане используют шарик, изготовленный из стекла, пластика или металла.

В мембранно поршневой насос в качестве клапана устанавливается резиновая пластина (мембрана), закрепленная с одной стороны.

Перемещение поршня в цилиндре достигается благодаря вращению кривошипа, закрепленного на одном валу с электродвигателем.

В устройство поршневого насоса современного типа входит несколько клапанов, штоки которых закреплены на одном кривошипе. Вращаясь в подшипниках такие регулируемые насосы поршневого типа способны обеспечить стабильную подачу.

Плунжерные насосы высокого давления способны работать с водной средой и любыми жидкостями, наподобие воды, которые отличаются низкой вязкостью и не могут вступать в реакцию с металлическими деталями оборудования. Прибор работает, как дозатор. Плунжерный насос может быть ручной или автоматический. При этом дозировочный насос осуществляет перекачку жидкости за счёт высокого давления.

В отличие от поршневого особенностью плунжерного насоса является отсутствие внутреннего уплотнения поршня. Это приводит к широкому использованию их в области высоких давлений.

При этом плунжерный насос высокого давления обладает рядом преимуществ:
указатель   насос довольно прост в монтаже
указатель  управлять плунжерным насосом высокого давления не составляет большого труда
указатель  предусмотрена система смазки, позволяющая легко к ней добраться
указатель  есть возможность отрегулировать плунжерный насос высокого давления на выход нужного рабочего давления

Кроме того конструктивно выделяются аксиально и радиально поршневые типы насосов.

Отличие поршня от плунжера

По конструкции рабочего органа, вытесняющего жидкость из цилиндра, поршневые насосы бывают с дисковым поршнем и плунжерные.

Поршень насоса (на рисунке слева) имеет вид диска, уплотнение которого в цилиндре осуществляется с помощью специальных пружинящих разрезных металлических(а чаще всего чугунных) колец. Тщательное уплотнение дискового поршняв цилиндре может быть осуществлено также с помощью резиновых или кожанных манжет.

В отличии от поршня, плунжер (на рисунке справа) - это пустотелый цилиндр, длина которого намного больше диаметра. Он перемещается в уплотняющем сальнике не соприкасаясь со стенками рабочего цилиндра. Плунжеры изготавливаются в виде стержня(штока).

Рабочие характеристики

Подача поршневого насоса

Подачей насоса называется объемное количество жидкости, подаваемое насосом в нагнетательный трубопровод в единицу времени. Это определение относится ко всем насосам независимо от типов их конструкций.

Подача поршневого насоса Q выражается произведением вытесненного за один ход объема V на число рабочих ходов за единицу времени.

Объем V=f*S, где f – площадь поршня, а S – его ход.

Подача

Q = f*(S*i/60), где i – число ходов в минуту.

S*i/60 = Vср – средняя скорость движения поршня с учетом перемещения только при рабочем ходе.

Таким образом Q = f*Vср

Если рассматривать характеристику насоса, то подача поршневого насоса циклически изменяется во времени, график подачи жидкости в напорный трубопровод для насоса одностороннего действия имеет прерывистый характер.

В целях выравнивания графика подачи применяют поршневые насосы двойного действия.

Подача плунжерного насоса

Подача плунжерного насоса тройного действия равна утроенной подаче насоса одинарного действия.

Q = 3*f*(S*i/60)

Трехплунжерный насос создает в сравнении с поршневыми насосами равномерную подачу жидкости в систему нагнетания и, как правило, не нуждается в установке специальных устройств для выравнивания графика подачи.

Это свойство является существенным достоинством данного типа насосов.

Мощность и КПД

Мощность и КПД поршневого и плунжерного насоса это основные характеристики, говорящие о качестве работы оборудования. КПД – коэффициент полезного действия – говорит о потерях в насосе и складывается из двух величин.

Гидравлический КПД – это потери мощности на гидравлические сопротивление:

Механический КПД – показывает механические потери в оборудовании, такие как трение и т.д.

Полезная мощность поршневого насоса:

N = Q · ρ · g · H,
где Q - подача насоса;
ρ – плотность воды;
Н - полная высота подъема жидкости.

Поршневой воздушный насос

Поршневой воздушный насос, всасывающий газ или воздух при давлении ниже атмосферного и выталкивающие их в атмосферу, называются вакуум-насосом.

В пищевой промышленности вакуум-насосы применяются главным образом, для отсасывания несконденсировавшихся паров и газов в выпарных станциях, варочных станциях заводов и фабрик, оборудованных вакуум-аппаратами, а также для создания вакуума в секциях вакуум-фильтров. Чаще применяются вакуум-насосы низкого вакуума, которые создают у своего всасывающего патрубка вакуум до 92-95% от атмосферного давления.

По принципу действия поршневой воздушный насос является компрессором, всасывающим газ при пониженном давлении, сжимающим его, а затем нагнетающим этот газ. Хотя практически давление давление нагнетания не намного превышает атмосферное, степень сжатия в поршневом воздушном насосе значительно больше, чем в обычном компрессоре.

При такой степени сжатия объемный КПД выходит небольшим – около 35%. Для повышения объемного КПД используют технические методы выравнивания давления на всасывании и нагнетании насоса, таким образом достигается высокий объемный КПД.

Преимущества и недостатки поршеного и плунжерного насоса

Огромным преимуществом насоса является его надежность и высокая ремонтопригодность. Эти два параметра вытекают не только из принципа работы, но и из конструкции насоса - насос изготавливается из высокопрочных материалов. Насос способен работать со средами у которых высокие требования к условиям пуска. Огромные преимуществом этого типа насосов, в отличии от циркуляционных насосов, является наличие возможности “сухого” всасывания, которым может похвастаться не каждый насос.

Из недостатков следует отметить низкую производительность. В настоящее время на рынке существуют модели, где этот показатель находится на приемлемом уровне, но у таких насосов отмечаются повышенные требования к параметрам эксплуатации, что выливается в высокую стоимость насоса.

Область применения

В насосах вытеснения величина напора принципиально не ограничена. Повышение же подачи может быть достигнуто лишь увеличением конструктивных размеров и числа рабочих ходов (числа оборотов).

В поршневых и плунжерных насосах, вследствие цикличности движения тела вытеснения поток жидкости является неустановившимся, и повышение скорости потока, а следовательно, и подачи за счет увеличения числа оборотов ограниченно явлениями инерции.

Эксплуатация плунжерных насосов целесообразна в случае, когда необходимо высокое давление при относительно малых подачах.

В прессовых установках и химической промышленности строятся насосы с напором в 1000 атмосфер и более. Специализированные поршневые насосы допускается использовать при работе с агрессивными средами, взрывоопасными смесями и некоторыми видами топлива. Но область применения этого типа насосов не ограничивается только промышленной сферой. Эти насосы применяют так же для обеспечения чистой водой в бытовых нуждах.

Хотя поршневой жидкостный насос не рассчитан на большие объемы циркуляции, но отличается высокой надежностью и при своевременном техническом уходе способен проработать очень длительный срок.

Поршневой насос относится к типу насосов вытеснения. Для составления мнения об этом типе насосов прочитайте статью о винтовых насосах.

Поршневые насосы занимают отдельную нишу на рынке, они удовлетворяют требования как частных пользователей, так и потребности крупных производств. Потребность же насосов этого типа в бытовых нуждах обусловлена как простотой их конструкции и нетребовательностью содержания, так и высоким эксплуатационным ресурсом техники этого типа.

В дополнение к статье "Поршневой и плунжерный насос: устройство и принцип работы" Вам может быть интересно:

Поршневой насос жидкостный: устройство и принцип действия

Жидкостный поршневой насос – это одно из древнейших устройств, назначением которых является перекачивание жидких сред. Поршневые насосы работают на основе простейшего принципа вытеснения жидкостей, которое осуществляется механическим способом. По сравнению с первыми моделями подобных устройств, современные жидкостные насосы поршневого типа отличаются значительно более сложной конструкцией, они более надежны и эффективны в использовании. Так, поршневые насосы, выпускаемые современными производителями, имеют не только эргономичный и прочный корпус, но и развитую элементную базу, а также предоставляют более широкие возможности для монтажа в трубопроводные системы. Благодаря такой универсальности насосы жидкостные поршневого типа активно используются в трубопроводных системах как промышленного, так и бытового назначения.

Поршневой насос для незамкнутых гидравлических систем

Конструктивные особенности

Основным элементом жидкостного поршневого насоса является полый металлический цилиндр, в котором и протекают все рабочие процессы, осуществляемые с перекачиваемой жидкостью. Физическое же воздействие на жидкость осуществляет поршень плунжерного типа. Благодаря этому элементу данный жидкостный насос и получил свое название.

Принцип работы поршневого насоса основывается на возвратно-поступательном движении его рабочего органа, действующего как гидравлический пресс. При этом в конструкции такой машины, в отличие от классических гидравлических устройств, присутствует механизм клапанного распределения, а также ряд дополнительных конструктивных элементов (в частности, кривошип и шатун, составляющие основу силовой части насоса жидкостного поршневого типа).

Устройство аксиально-поршневого насоса

Принцип работы

От большинства из тех, кто подбирает технические устройства для оснащения трубопроводных систем, специалисты слышат: «Объясните работу поршневого насоса с воздушной камерой». Следует сразу сказать, что принцип, по которому действует жидкостный поршневой насос, изобретенный еще несколько столетий назад, достаточно прост. Заключается он в следующем: совершая поступательное движение, поршень создает разрежение воздуха в рабочей камере, за счет чего в камеру и всасывается жидкость из подводящего трубопровода. При обратном движении поршня такого насоса, который, по некоторым историческим данным, изобрел древнегреческий механик, жидкость из рабочей камеры выталкивается в нагнетающую магистраль. Поршневые насосы, как уже говорилось выше, оснащаются клапанным механизмом, основная задача которого состоит в том, чтобы не дать перекачиваемой жидкости попасть обратно во всасывающий канал в тот момент, когда она выталкивается в нагнетательную магистраль.

Принцип работы одностороннего поршневого насоса

Принципом, по которому работают поршневые насосы, объясняется тот факт, что поток, создаваемый такими устройствами, двигается по трубопроводу с различной скоростью, скачками. Чтобы избежать этого негативного явления, используют насосы, оснащенные сразу несколькими поршнями, работающими в определенной последовательности. Преимущества, которые достигаются при использовании жидкостных насосов с несколькими поршнями, заключается еще и в том, что такие устройства способны закачивать жидкость даже в тот момент, когда их рабочая камера ею не заполнена. Такое качество многопоршневого плунжерного насоса, которое получило название «сухое всасывание», актуально во многих сферах, где используются подобные устройства.

Поршневые насосы различаются по числу действий

Насосы двухстороннего действия

Основная причина, по которой был разработан и стал активно применяться поршневой насос двойного действия, заключается в стремлении производителей уменьшить уровень пульсации потока жидкости, нагнетаемой в трубопроводную систему. Для того чтобы разобраться в преимуществах использования насосного устройства двойного действия, достаточно понять, как работает поршневой жидкостный насос данного типа.

Особенность устройства жидкостного поршневого насоса двойного действия заключается в том, что штоковые и поршневые полости этой машины оснащены индивидуальными клапанными системами. Такая конструкция поршневого насоса двойного действия, уникальность которой можно заметить даже по фото, позволяет не только устранить пульсации потока в трубопроводной системе, но и значительно повысить эффективность использования самой машины. Между тем поршневые насосы одностороннего действия, если сравнивать их с двухсторонними моделями, из-за простой конструкции отличаются более высокой надежностью и долговечностью.

Принцип действия двухстороннего поршневого насоса

Существует еще одна конструктивная схема поршневого насоса, при использовании которой удается добиться устранения пульсационных процессов в трубопроводных системах. Насосное оборудование, выполненное по данной схеме, предполагает применение специального гидроаккумулятора. Основное назначение таких гидроаккумуляторов, используемых для оснащения насосных станций, заключается в том, чтобы накапливать энергию потока жидкости в моменты пикового давления в трубопроводе и отдавать ее тогда, когда такого давления для нормальной работы системы недостаточно.

Однако какие бы виды поршневых насосов ни использовались и какими бы дополнительными техническими устройствами ни оснащались насосные станции, устранить пульсационные процессы в трубопроводах не всегда удается. В таких ситуациях часто применяется дополнительное оборудование, обеспечивающее эффективный отвод лишней жидкости за пределы насосной станции.

Сферы применения

Область применения жидкостных насосов поршневого типа достаточно широка, что объясняется их высокой универсальностью. Между тем конструкция таких машин не позволяет использовать их в тех случаях, когда перекачивать необходимо значительные объемы воды или другой жидкости. Одним из основных достоинств этих гидравлических машин является то, что их поршни, вытесняя жидкость через нагнетательную магистраль, одновременно всасывают ее новую порцию через подающий канал, что в условиях сухого цилиндра очень важно. Этим качеством и предопределяется назначение поршневых жидкостных насосов как наиболее эффективных устройств, используемых на предприятиях химической промышленности.

Гидравлический поршневой насос для автокрана

Сферы применения жидкостных насосов поршневого типа расширяются и за счет того, что такое оборудование может успешно использоваться для работы с химически агрессивными средами, некоторыми видами топлива и взрывоопасными смесями. Активно применяются насосы данного типа и в бытовых целях, с их помощью можно создавать трубопроводные системы для автономного водоснабжения частных строений и для полива. Между тем, решив использовать такой прибор, не забывайте о том, что для перекачивания больших объемов жидкости он не предназначен.

Еще одной сферой, в которой активно используются жидкостные насосы поршневого типа, является пищевая промышленность. Это объясняется тем, что такие устройства отличаются очень деликатным отношением к перекачиваемой через них жидкости.

Преимущества и недостатки

Если говорить о достоинствах, которыми обладают насосы поршневого типа, служащие для перекачивания жидких сред, то к наиболее значимым можно отнести:

  • простоту конструкции, которую демонстрируют даже картинки и схематическое изображение подобных устройств;
  • высокую надежность, которая определяется не только использованием высокопрочных материалов для производства таких машин, но и принципом действия поршневого насоса;
  • возможность работы с носителями, при использовании которых предъявляются особые требования к условиям пуска насосного оборудования.
Основным недостатком рассматриваемого насосного оборудования, упомянутым выше, является его невысокая производительность. Конечно, расширить технические возможности таких устройств можно, но зачем это делать, если данная задача решается с меньшими финансовыми затратами посредством насосного оборудования другого вида.

Выбирая жидкостные насосы поршневого типа, сначала определитесь с тем, для чего такое оборудование будет использоваться. Если не предполагается перекачивание слишком больших объемов жидкости, то доступные по стоимости и надежные жидкостные насосы поршневого типа оптимально подойдут для реализации ваших целей.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

Поршневой жидкостный насос принцип действия. Смотреть что такое "Поршневой насос" в других словарях

Поршневой насос

Поршневой насос (плунжерный насос) — один из видов объёмных гидромашин, в котором вытеснителями являются один или несколько поршней (плунжеров), совершающих возвратно-поступательное движение.

Рис. 2. Дифференциальная схема включения поршневого насоса. Во время движения поршня влево часть жидкости отводится в штоковую полость, объём которой меньше объёма вытесняемой жидкости за счёт того, что часть объёма штоковой полости занимает шток

В отличие от многих других объёмных насосов , поршневые насосы не являются обратимыми, то есть, они не могут работать в качестве гидродвигателей из-за наличия клапанной системы распределения.

Поршневые насосы не следует путать с роторно-поршневыми, к которым относятся, например, аксиально-поршневые и радиально-поршневые насосы.

Принцип работы

Принцип работы поршневого насоса (рис. 1) заключается в следующем. При движении поршня вправо в рабочей камере насоса создаётся разрежение, нижний клапан открыт, а верхний клапан закрыт, — происходит всасывание жидкости. При движении в обратном направлении в рабочей камере создаётся избыточное давление, и уже открыт верхний клапан, а нижний закрыт, — происходит нагнетание жидкости.

Одной из разновидностей поршневого насоса является диафрагменный насос.

Борьба с пульсацией

Одним из недостатков поршневых насосов, как и других объёмных насосов, являются пульсации подачи и давления. Пульсации можно уменьшить, расположив несколько поршней в ряд и соединив их с одним валом таким образом, чтобы циклы их работы были сдвинуты друг относительно друга по фазе на равные углы. Другим способом борьбы с пульсацией является использование дифференциальной схемы включения насоса (рис. 2), при которой нагнетание жидкости осуществляется не только во время прямого хода поршня, но и во время обратного хода.

Также широко применяют насосы двустороннего действия, у которых как поршневая, так и штоковая полость имеют (в отличие от дифференциальной схемы включения) свою клапанную систему распределения. У таких насосов коэффициент пульсаций ниже, а КПД выше, чем у насосов одностороннего действия (рис. 1).

Для борьбы с пульсацией также применяют гидроаккумуляторы , которые в момент наибольшего давления запасают энергию, а в момент спада давления отдают её.

Применение

Поршневые насосы используются с глубокой древности. Известно их применение для целей водоснабжения со II века до нашей эры. В настоящее время поршневые насосы используются в системах водоснабжения, в пищевой и химической промышленности, в быту. Диафрагменные насосы используются, например, в системах подачи топлива в двигателях внутреннего сгорания.

См. также

Литература

  1. Гидравлика, гидромашины и гидроприводы: Учебник для машиностроительных вузов/ Т. М. Башта, С. С. Руднев, Б. Б. Некрасов и др. — 2-е изд., перераб. — М.: Машиностроение, 1982.
  2. Гейер В. Г., Дулин В. С., Заря А. Н. Гидравлика и гидропривод: Учеб для вузов. — 3-е изд., перераб. и доп. — М.: Недра, 1991.

Поршневым насосом называется возвратно-поступательный насос, у которого рабочие органы выполнены в виде поршней. По количеству поршней эти насосы разделяются на однопоршневые, двухпоршневые, трехпоршневые и многопоршневые . По числу циклов нагнетания и всасывания за один двойной ход поршня различают насосы одностороннего действия, двустороннего действия и дифференциальные .

Схема однопоршневого насоса одностороннего действия представлена на

рис. 3.1 .

При движении поршня вправо в левой полости цилиндра и в рабочей камере создается разрежение. За счет разрежения верхний нагнетательный клапан К н прижимается к седлу, а нижний всасывающий клапан К в приподнимается, и в создавшийся зазор по всасывающей трубе засасывается жидкость из источника в рабочую камеру. При движении поршня влево в рабочей камере создается повышенное давление, под действием которого всасывающий клапан К в закрывается, а нагнетательный клапан К н приподнимается, и жидкость вытесняется из цилиндра в напорный трубопровод.

При многократном возвратно-поступательном движении поршня вода перемещается по всасывающей трубе через цилиндр насоса в нагнетательную трубу и дальше к месту потребления. При этом подача жидкости в нагнетательную линию оказывается неравномерной, что является существенным недостатком насосов одностороннего действия . Для устранения этого недостатка применяются насосы двустороннего действия.

При многократном возвратно-поступательном движении поршня вода перемещается по всасывающей трубе через цилиндр насоса в нагнетательную трубу и дальше к месту потребления.

На рис. 3.2 представлена схема насоса двустороннего действия (с двумя рабочими камерами). Процесс всасывания в одной камере идет одновременно с процессом нагнетания в другой.

Для обеспечения равномерности подачи применяются дифференциальные насосы (поршневые и плунжерные). На рис. 3.3 показана схема дифференциального насоса с диаметрами поршней D 1 и D 2 . На всасывающей стороне он работает как насос одностороннего действия, на нагнетательной стороне – как насос двустороннего действия. Его отличительной особенностью является то, что за один оборот вала кривошипа он производит всасывание за один ход поршня, а нагнетание жидкости – в течение обоих ходов поршня, вытесняя ее поочередно из камер А и Б в нагнетательный трубопровод.

По направлению оси движения рабочих органов поршневые (плунжерные) насосы могут быть горизонтальными и вертикальными .

Основные понятия, применяющиеся в теории насосов

На рис. 3.4 показана схема насосной установки , состоящей из насосного агрегата 1 , в состав которого входят насос и двигатель (на схеме двигатель не показан), всасывающей трубы 2 и напорного трубопровода 3 , отводящего из насоса жидкость к месту назначения.

В нижней части всасывающей трубы имеется сетка 4 , предохраняющая всасывающую трубу от попадания посторонних предметов и обратный клапан, необходимый для заливки насоса жидкостью перед пуском (в лопастных насосах) и предупреждающий обратное движение жидкости в случае остановки насоса.

В теории насосов применяется ряд терминов и определений, относящихся к насосам всех типов, в том числе и к поршневым насосам.

Напор насоса

В работающем насосе жидкости сообщается дополнительная энергия, которая расходуется на преодоление сопротивлений в напорном трубопроводе и на подъем жидкости в резервуар. Вертикальное расстояние h вс от свободной поверхности водоема до центра насоса называется вакуумметрической высотой всасывания . Потери энергии во всасывающем трубопроводе называются потерями при всасывании Вертикальное расстояние h н от центра насоса до уровня воды в резервуаре называется геодезической высотой нагнетания . Потери энергии в напорной линии называются потерями при нагнетании . Сумма геодезических высот h вс + h н , сложенная с суммой потерь энергии в системе, называется напором насоса Н :

Н = h вс + h н + h wвс + h . (7.9 )

Напор , развиваемый насосом, представляет собой количество энергии, сообщаемое насосом единице массы перекачиваемой жидкости. Напор измеряется в метрах столба перекачиваемой жидкости или в единицах давления .

Напор, развиваемый работающим насосом, можно определить также по формуле (7.9 ) с использованием показаний вакуумметра и маноме

Радиально поршневой насос: устройство, принцип работы, достоинства

Радиально поршневой насос – это объемный насос, в конструкции которого, ось ведущего вала перпендикулярна осям движения рабочих поршней или угол между ними составляет величину не меньше 45°. Механизмы, угол которых меньше 45° относят к аксиальному типу.

Примеры радиально поршневого насоса

Радиально поршневые насосы

Радиально поршневой насос часто называют радиально-плунжерным.

Такие насосы применяю в гидравлических системах с большим давлением. Наиболее часто они применяются в установках с давлением до 32 МПа, бывают и агрегат работающие на большем давлении и достигают значений в 100 МПа. Агрегаты радиально поршневого типа ограничены в частоте вращения вала до 1500 об/мин. Это обусловлено большой инерционностью вращающихся частей.

Устройство

Можно выделить два вида конструкции, таких гидравлических систем:

Схема радиально поршневых насосов

Схема радиально поршневых насосов

  • Гидронасос с эксцентричным ротором. На схеме под буквой А
  • Гидронасос с эксцентричным валом. На схеме под буквой Б

Устройство с эксцентричным ротором

Главной частью является ротор со встроенными в него поршнями. Поршней может быть много и располагаться они могут в несколько рядов. Ротор вращается в корпусе(Статоре). Ось ротора установлена со смещением центра относительно оси статора на величину «е» как показано на рисунке. Системы забора и нагнетания расположены в центре и отделяются друг от друга специальной перемычкой.

Устройство с эксцентричным валом

В данном устройстве гидравлической системы, поршни располагаются в статоре насоса. Ось статора и вала совпадают, но на вале есть специального рода кулачек, смещенный по отношению к статору на расстояние «е». Такие гидравлические установки имеют клапанное распределение. При сжимании рабочей камеры клапан всасывания закрывается и открывается клапан нагнетания. При расширении рабочей камеры происходит обратная ситуация.

Принцип работы

Схема радиально поршневых насосов

Принцип работы радиально поршневого насоса

Ротор вращается в статоре (корпусе) вместе с поршнями, поршни скользят по корпусу, плотно прижимаясь к нему за счет пружин. В результате вращения ротора, поршни совершают возвратно-поступательные движения. Поршни двигаясь по кругу переключаются между двумя фазами:

  • Фаза всасывания. Поршень совершает выдвижение, рабочая камера увеличивается,клапан нагнетания закрывается и открывается клапан всасывания,  он соединён с отверстием забора жидкости. Поршень движется по кругу до максимальной точки его выдвижения.
  • Фаза нагнетания. Поршень переключается на отверстие нагнетания, и начинает вдвигаться, клапан всасывания закрывается и открывается клапан нагнетания, рабочая камера уменьшается в результате чего создается давление и жидкость вытесняется из насоса. Поршень находится в данной фазе до максимальной точки сжатия рабочей камеры, а затем переключается на фазу всасывания.

Радиально поршневой насос может быть двух и более кратного действия. Это означает что один плунжер совершает несколько рабочих ходов за одно вращение ротора. Такой эффект достигается за счет специального изменения поверхности статора.

Вычисление производительности



Q = hSna = 2eSna



Вычисление производительности радиально поршневого насоса

Q – производительность насоса;

e – эксцентриситет, смещение относительно оси вращения вала на рисунках выше также обозначался как «е»;

L – ход плунжера в цилиндре, в стандартной ситуации L=2*e;

S – площадь плунжера;

a – число плунжеров в блоке;

n – частота вращения блока;

Производительность в регулируемых насосах, регулируется изменение величины отклонения оси «e».

Достоинства и недостатки радиально поршневых насосов

Положительные стороны:

  1. Производят высокое давление в гидравлической системе;
  2. Есть модели с опцией регулирования рабочего объема подачи;
  3. КПД находится на достаточно высоком уровне при большом давлении;
  4. Высокая энергоемкость на единицу массы;

Отрицательные стороны:

  1. Сложное устройство, небольшая надежность;
  2. Необходимость специфичной обработки деталей, а также сложное строение самого насоса приводит к высокой цене на данные агрегаты;
  3. Нужна тонкая фильтрация рабочей жидкости;
  4. Высокая пульсация подачи и расхода;
  5. Занимают много места;
  6. Низкий вращающий момент основного вала;

Видео радиально поршневого насоса с клапанным распределением

Принцип работы поршневого насоса и особенности его использования

Оборудование, которое превращает механическую энергию поршня в аналогичную энергию жидкости известно нам давно.Устройство и принцип работы поршневых насосов остается неизменным на протяжении долгих лет, несмотря на то, что его постоянно изменяли и совершенствовали. На сегодняшний день, такие механизмы имеют улучшенную конструкцию, по сравнению со своими более старыми аналогами. Крепкий корпус, а также хорошее внутреннее строение позволяют использовать их в различных сферах жизнедеятельности. Подобные устройства мы можем увидеть в быту или на предприятии.

Внутренняя система приспособлений

Итак, конструкцию можно условно разделить на две части:

  • Механическая
  • Гидравлическая.

Первая нужна для того, чтоб превращать энергию поршня в энергию жидкости. Вторая, в свою очередь, обеспечивает преобразование движения приводного звена в движение поршня. Самые простые поршневые насосы состоят из таких частей:

  • Цилиндр;
  • Поршень;
  • Клапан всасывающий, нагнетальный

Как работает?

Принцип работы поршневого насоса предусматривает наличие в принимающем трубопроводе клапана, который закрывается. Поэтому, жидкость не будет снова поступать в цилиндр. Схема довольно-таки проста, но есть ряд особенностей. Всё потому, что возвратно-поступательные действия не могут обеспечить равномерность и плавность подачи носителя. Из-за скачкообразного темпа, устройство может доставлять некие неудобства в использовании. Но производители работают над тем, чтоб убрать это момент.

Устройство и принцип действия предполагает, что есть соединение всасывающего трубопровода и камеры цилиндра с резервуаром. Когда происходит всасывание, в месте соединения трубопровода и цилиндра можно наблюдать разрежение. Когда происходит возвратно-поступательное движение, жидкость из трубопровода перетекает в цилиндр, а уже оттуда в нагнетательную трубу. После того, как эти процессы пройдены, она поступает к потребителю. Потребителем мы называем различные резервуары, котлы на пару или остальные емкости.

Поршневые насосы бывают нескольких разновидностей: с одним, двумя, тремя или большим количеством цилиндров. Также существуют поршневые насосы двухстороннего действия. Данная разновидность появилась благодаря тому, что производители решили устранить пульсацию, она появляется из-за скачкообразного ритма при выталкивании жидкости поршнем.

Принцип работы поршневого насоса предполагают клапанные системы для штоковой и поршневой полости. Еще одним типом агрегата, у которой была устранена проблема скачков, можно назвать механизм, дополненный гидроаккамулятором. В тот момент, когда давление жидкости максимально повышено, происходит сбор энергии, а когда оно понижается, то наоборот отдача. Такие приспособления имеют свои преимущества, но уступают в надежности и времени эксплуатации односторонним аналогам.

Плунжерные насосы

Когда разновидности с простыми поршнями уже устарели и нужно создавать что-то новое, производители начали выпускать плунжерные насосы. Эксплуатация таких конструкций дает возможность перемешать разнообразные составляющие растворов в нужном соотношении. Данная возможность бывает часто востребованной ы бытовой сфере и в промышленности.

Делятся приспособления насосного типа на два вида:

  • Объемные;
  • Необъемные.

Плунжерный насос первого типа может своей работой напомнить поршневой. Различие между ними состоит в том, что здесь есть специальный поршень, так называемый плунжер. Обычно этот элемент должен быть изготовлен из прочного материала, быть герметичным и износостойким.

Где используются подобные приспособления

Агрегаты обоих типов, как с поршнем, так и с плунжером, можно часто увидеть в любой сфере. Принцип их работы не подразумевает, что устройство будет иметь дело с очень объемными носителями. Несмотря на это, его полезные качества, например, прием жидкости в сухом цилиндре в ходе вытеснения вещества, пригодятся в химической промышленности.

Можно выделить возможность работы поршневых конструкций в агрессивных условиях, со смесями с повышенной взрывоопасностью и даже с топливом.

Но это далеко не все возможные варианты, ведь агрегат можно эксплуатировать и в быту для водоснабжения.

Преимущества и недостатки работы

Среди основных преимуществ можно отметить то, что конструкция достаточно выносливая благодаря тому, что все детали, которые являются ее компонентами, сделаны из прочных материалов. Также, подобный агрегат есть возможность использовать с носителями, которые ставят высокую планку условия спуска. Специалисты говорят еще о плюсе «сухого всасывания», их можно увидеть не у каждого насоса. Если говорить о недостатках, связаны они лишь с небольшой производительностью. Конечно, дальше производители постараются расширить функциональные возможности и параметры агрегатов, но не все так просто. Такие манипуляции могут привести к тому, что условия эксплуатации тоже повысятся. Но даже несмотря на маленькие недостатки, насосы все равно способны продуктивно работать при небольших затратах.

Современные модификации, как плунжерных, так и поршневых насосов, позволяют выполнить большое количество задач. Насосы другого типа тоже могут с ними справиться, но есть ситуации, когда не обойтись без специального гидравлического принципа перемещения жидкости. Именно здесь работа поршневого устройства будет, как нельзя кстати. Кроме того, востребованность подобных приспособлений объясняется тем, что они не требуют особого обслуживания. Подкупает и простая конструкция, и это все при том, что техника имеет высокий уровень эксплуатации. Поршневые типы, несмотря на появление новых, более современных, не перестают пользоваться популярностью на рынке.

Поршневой насос с воздушной камерой принцип работы. Устройство поршневого жидкостного насоса с воздушной камерой

Поршневым насосом

называется возвратно-поступательный насос, у которого рабочие органы выполнены в виде поршней. По количеству поршней
эти насосы разделяются на однопоршневые, двухпоршневые, трехпоршневые и многопоршневые

. По числу циклов нагнетания и всасывания за один двойной ход поршня
различают насосы одностороннего действия, двустороннего действия и дифференциальные

.

Схема однопоршневого насоса одностороннего действия

представлена на

рис. 3.1
.

При движении поршня вправо в левой полости цилиндра и в рабочей камере создается разрежение. За счет разрежения верхний нагнетательный клапан К н
прижимается к седлу, а нижний всасывающий клапан К в
приподнимается, и в создавшийся зазор по всасывающей трубе засасывается жидкость из источника в рабочую камеру. При движении поршня влево в рабочей камере создается повышенное давление, под действием которого всасывающий клапан К в
закрывается, а нагнетательный клапан К н
приподнимается, и жидкость вытесняется из цилиндра в напорный трубопровод.

При многократном возвратно-поступательном движении поршня вода перемещается по всасывающей трубе через цилиндр насоса в нагнетательную трубу и дальше к месту потребления. При этом подача жидкости в нагнетательную линию оказывается неравномерной, что является существенным недостатком

насосов одностороннего действия
. Для устранения этого недостатка применяются насосы двустороннего действия.

На рис. 3.2
представлена схема насоса двустороннего действия


(с двумя рабочими камерами). Процесс всасывания в одной камере идет одновременно с процессом нагнетания в другой.

Для обеспечения равномерности подачи применяются дифференциальные насосы (поршневые и плунжерные). На рис. 3.3
показана схема дифференциального насоса


с диаметрами поршней D
1
и D
2
. На всасывающей стороне он работает как насос одностороннего действия, на нагнетательной стороне – как насос двустороннего действия. Его отличительной особенностью является то, что за один оборот вала кривошипа он производит всасывание за один ход поршня, а нагнетание жидкости – в течение обоих ходов поршня, вытесняя ее поочередно из камер А
и Б
в нагнетательный трубопровод.

По направлению оси движения рабочих органов
поршневые (плунжерные) насосы могут быть горизонтальными

и вертикальными

.

Основные понятия, применяющиеся в теории насосов

На рис. 3.4
показана схема насосной установки


, состоящей из насосного агрегата 1
, в состав которого входят насос и двигатель (на схеме двигатель не показан), всасывающей трубы 2
и напорного трубопровода 3
, отводящего из насоса жидкость к месту назначения.

В нижней части всасывающей трубы имеется сетка 4
, предохраняющая всасывающую трубу от попадания посторонних предметов и обратный клапан, необходимый для заливки насоса жидкостью перед пуском (в лопастных насосах) и предупреждающий обратное движение жидкости в случае остановки насоса.

В теории насосов применяется ряд терминов и определений, относящихся к насосам всех типов, в том числе и к поршневым насосам.

Напор насоса

В работающем насосе жидкости сообщается дополнительная энергия, которая расходуется на преодоление сопротивлений в напорном трубопроводе и на подъем жидкости в резервуар. Вертикальное расстояние h
вс
от свободной поверхности водоема до центра насоса называется вакуумметрической высотой всасывания


. Потери энергии во всасывающем трубопроводе называются потерями при всасывании


Вертикальное расстояние h
н
от центра насоса до уровня воды в резервуаре называется геодезической высотой нагнетания


. Потери энергии в напорной линии называются потерями при нагнетании


. Сумма геодезических высот h
вс + h
н
, сложенная с суммой потерь энергии в системе, называется напором насоса
Н

:

Н
= h
вс + h
н + h
wвс + h

. (7.9
)

Напор
, развиваемый насосом, представляет собой
количество энергии, сообщаемое насосом единице массы перекачиваемой жидкости. Напор

измеряется
в метрах столба перекачиваемой жидкости
или в единицах давления
.

Напор, развиваемый работающим насосом, можно определить также по формуле (7.9
) с использованием показаний вакуумметра и манометра, которыми обычно оборудуются насосные установки (рис. 3.4
):

H
= h
м +h
в + Δh
+ (w
н 2 – w
в 2) / (2g
)
, (7.10
)

где Н

– напор насоса, м
;

h м
– показание манометра, выраженное в метрах столба перекачиваемой жидкости;

h в
– показание вакуумметра, выраженное в метрах столба перекачиваемой жидкости;

Δh
– вертикальное расстояние между точками присоединения манометра и вакуумметра, м
;

w н
, w
в
– скорости в нагнетательной и всасывающей линиях (в местах присоединения манометра и вакуумметра), м/с
;

g
м/с 2
.

Одним из основных технических показателей насоса является также давление насоса

р
:

р
= р
к – р
н + ρ
(w
к 2 – w
н 2) / (2g
) + ρ g
(z
к – z
н)
, (7.11
)

где р
к
, р
н
– давление на выходе и на входе в насос, Па
;

ρ
– плотность жидкой среды, кг/м 3
;

w к
, w
н
– скорость жидкой среды на выходе и на входе в насос, м/с
;

g
– ускорение свободного падения, м/с 2
;

z к
, z
н
– высота центра тяжести сечения выхода и входа в насос, м
.

Напор насоса Н

и давление насоса р

связаны между собой зависимостью

Н
= р
/ (ρ g
)
, (7.12
)

где ρ

– плотность жидкой среды, кг/м 3
;

g
– ускорение свободного падения, м/с 2
.

Поршневой насос

Поршневой насос
(плунжерный насос) — один из видов объёмных гидромашин, в котором вытеснителями являются один или несколько поршней (плунжеров), совершающих возвратно-поступательное движение.

Рис. 2. Дифференциальная схема включения поршневого насоса. Во время движения поршня влево часть жидкости отводится в штоковую полость, объём которой меньше объёма вытесняемой жидкости за счёт того, что часть объёма штоковой полости занимает шток

В отличие от многих других объёмных насосов , поршневые насосы не являются обратимыми, то есть, они не могут работать в качестве гидродвигателей из-за наличия клапанной системы распределения.

Поршневые насосы не следует путать с роторно-поршневыми, к которым относятся, например, аксиально-поршневые и радиально-поршневые насосы.

Принцип работы

Принцип работы поршневого насоса (рис. 1) заключается в следующем. При движении поршня вправо в рабочей камере насоса создаётся разрежение, нижний клапан открыт, а верхний клапан закрыт, — происходит всасывание жидкости. При движении в обратном направлении в рабочей камере создаётся избыточное давление, и уже открыт верхний клапан, а нижний закрыт, — происходит нагнетание жидкости.

Одной из разновидностей поршневого насоса является диафрагменный насос.

Борьба с пульсацией

Одним из недостатков поршневых насосов, как и других объёмных насосов, являются пульсации подачи и давления. Пульсации можно уменьшить, расположив несколько поршней в ряд и соединив их с одним валом таким образом, чтобы циклы их работы были сдвинуты друг относительно друга по фазе на равные углы. Другим способом борьбы с пульсацией является использование дифференциальной схемы включения насоса (рис. 2), при которой нагнетание жидкости осуществляется не только во время прямого хода поршня, но и во время обратного хода.

Также широко применяют насосы двустороннего действия, у которых как поршневая, так и штоковая полость имеют (в отличие от дифференциальной схемы включения) свою клапанную систему распределения. У таких насосов коэффициент пульсаций ниже, а КПД выше, чем у насосов одностороннего действия (рис. 1).

Для борьбы с пульсацией также применяют гидроаккумуляторы , которые в момент наибольшего давления запасают энергию, а в момент спада давления отдают её.

Применение

Поршневые насосы используются с глубокой древности. Известно их применение для целей водоснабжения со II века до нашей эры. В настоящее время поршневые насосы используются в системах водоснабжения, в пищевой и химической промышленности, в быту. Диафрагменные насосы используются, например, в системах подачи топлива в двигателях внутреннего сгорания.

См. также

Литература

  1. Гидравлика, гидромашины и гидроприводы: Учебник для машиностроительных вузов/ Т. М. Башта, С. С. Руднев, Б. Б. Некрасов и др. — 2-е изд., перераб. — М.: Машиностроение, 1982.
  2. Гейер В. Г., Дулин В. С., Заря А. Н. Гидравлика и гидропривод: Учеб для вузов. — 3-е изд., перераб. и доп. — М.: Недра, 1991.

Данная разновидность насосов является одной из самых древних. Механическое вытеснение жидкостной среды можно назвать простейшей реализацией принципа перекачки. В наши дни конструкции таких агрегатов, конечно, имеют более сложное устройство по сравнению с первыми представителями класса. В современном виде поршневой жидкостный насос имеет прочный корпус, развитую элементную базу и предполагает наличие широких возможностей для коммуникации. Последний аспект обуславливает распространение оборудования в разных сферах от бытовых нужд и вплоть до промышленных узкоспециализированных отраслей.

Устройство насоса

Основу агрегата представляет металлический цилиндр, в котором и происходят рабочие процессы с жидкостью. Физические манипуляции выполняет поршень, в котором предусмотрены клапаны. Специалисты также называют такую систему плунжерной — по типу используемых поршневых механизмов. В сущности, главную функцию в таких системах выполняет Поршневой жидкостный насос действует по принципу возвратно-поступательное движения, хотя и отличается от классических гидродвигателей присутствием системы клапанного распределения. Структура приводного механизма также включает целый набор обслуживающих деталей и компонентов. К частям данной конструкции можно отнести кривошип и шатун, которые составляют основу уже силового рабочего органа.

Принцип действия

В упрощенном виде функция таких агрегатов напоминает обычный шприц или водозаборную колонку, в которой носитель замещается клапаном. Но, есть и особенности, которыми обладает поршневой жидкостный насос. Принцип действия в данном случае предусматривает, что принимающий трубопровод будет также иметь закрывающийся клапан. Благодаря такому устройству жидкость не может поступать обратно в цилиндр.

Несмотря на простую схему рабочего процесса, есть один существенный недостаток у таких насосов. Дело в том, что возвратно-поступательные действия не предполагают равномерную и плавную подачу носителя. Скачкообразные темпы, в которых работает поршневой жидкостный насос, могут доставлять трудности для последующего обслуживания принимающих коммуникаций. Впрочем, использование нескольких поршней позволяет минимизировать этот недостаток.

Модели двухстороннего действия

Появление данной разновидности поршневых насосов обусловлено стремлением производителей устранить эффект пульсации, который возникает именно по причине ритма, в котором поршень выталкивает порции жидкости. В таких насосах штоковая и поршневая полости имеют индивидуальные клапанные системы. Такой принцип распределения подачи воды позволяет не только устранять пульсацию, но и повышать производительность. Правда, односторонние жидкостные поршневые насосы все же имеют свои преимущества, которые выражаются в более высокой степени надежности и долговечности. Еще одной модификацией, которая должна была устранить ритмическую подачу жидкости, является насос, дополненный гидроаккумулятором. В момент пикового давления такие агрегаты собирают энергию, а при ее понижении — наоборот, отдают. Впрочем, полностью устранить пульсацию получается не всегда и эксплуатирующим предприятиям приходится соответствующим образом разрабатывать конфигурации приема жидкости уже вне конструкции насоса.

Назначение насосов

Используют такие агрегаты в разных областях. Его принцип действия не предполагает работу с большими объемами носителя, но зато имеет немало других полезных качеств. Так как в ходе вытеснения каждой новой «дозы» поршнем выполняется прием новой жидкости в условиях сухого цилиндра, использование конструкции себя оправдывает в химической промышленности. Специализированное назначение поршневых жидкостных насосов допускает работу с агрессивными средами, взрывоопасными смесями и некоторыми видами топлива. Но этим не ограничивается применение поршневых агрегатов. Их также используют в бытовых нуждах, для снабжения чистой водой и полива. Опять же, такие модели не рассчитываются на большие объемы циркуляции, но отличаются надежностью и деликатным обращением с обслуживаемой жидкостью — собственно, этот фактор и обусловил широкое распространение насосов в пищевой промышленности.

Преимущества и недостатки конструкции

Среди достоинств таких систем можно отметить выносливость конструкции. Это объясняется не только использованием высокопрочных материалов для изготовления составных частей, но и самим принципом работы. Кроме этого, поршневой жидкостный насос отличается возможностью работы с носителями, у которых высокие требования к условиям пуска. В частности, многие специалисты отмечают выгоду от «сухого» всасывания, которое может обеспечить далеко не всякий насос. Что касается недостатков, то они преимущественно относятся к низкой производительности. Конечно, теоретически возможно и расширение технических параметров агрегата, но это приведет к повышению эксплуатационных требований оборудования. Тем более что многие альтернативные конструкции способны обеспечить достаточную продуктивность при меньших затратах.

Заключение

Насосы такого типа занимают отдельное место на рынке, удовлетворяя при этом и запросы частных пользователей, и нужды крупных предприятий. В современных модификациях поршневой жидкостный насос позволяет выполнять широкий спектр задач. Некоторые из них вполне могут реализовать и агрегаты другого типа, но есть направления, в которых не обойтись именно без гидравлического принципа перекачки. Это относится к упомянутым отраслям химической и пищевой промышленности. С другой стороны, востребованность поршневых насосов в быту обусловлена их простой конструкцией и нетребовательностью в содержании. И это не говоря о высоком эксплуатационном ресурсе данной техники.

Как работает принцип работы поршневого насоса? Вокруг света

Поршневой насос силен, как и простые устройства. Эти насосы сделаны с камерой, поршнем и парой управляющих устройств. Эти насосы работают, стекая вниз в камеру, тем самым уменьшая количество жидкости в ручном насосе. Когда давление воздуха превышает пружину открывающего клапана, то уменьшенная среда может быть направлена ​​через открытый выпускной клапан. Поскольку поршень втягивается в обратном направлении, он освобождает впускной клапан и закрывает выпускной клапан, таким образом, всасывание может использоваться для всасывания дополнительной среды для сжатия.В этой статье обсуждается обзор поршневого насоса, работы, типов и т. Д.


Что такое поршневой насос?

Поршневой насос можно определить как насос прямого вытеснения. Эти насосы используют поршень, мембрану, иначе поршень для движущихся жидкостей. Эти насосы используют обратные клапаны в качестве входных и выходных клапанов. Общий поршневой насос представляет собой роторный насос, который использует колесо или вращающийся вал для управления поршнем.

Вращающийся компонент может быть соединен с валом от его центра, и этот вал может быть соединен с поршнем.Когда вращающийся компонент поворачивается, он опускает вал и поршень вниз, чтобы вытянуть его назад.

Поршневой насос рабочий

Работа поршневого насоса аналогична работе насосов PD. Потому что они работают с помощью механизма накачки, заставляют увеличивать объем жидкости. Эти насосы могут использовать энергию от источников энергии.

Эти насосы включают более одного поршня с набором управляющих устройств. Дуплексный насос включает в себя два поршня, а также два управляющих устройства.Аналогичным образом, триплексный насос включает в себя три поршня, а также три управляющих устройства. Очень важно проверить управляющие устройства с обеих сторон, чтобы убедиться, что поток жидкости с обеих сторон течет или нет.

Эти насосы представляют собой одинарные насосы двойного действия. Насосы двойного действия включают два набора управляющих устройств и жидкость на обоих концах. Это позволяет насосу завершить цикл накачки, перетекая в одном направлении в другое. Когда поршень движется в одном направлении, он будет выпускаться с другой стороны.Этот насос нуждается в версиях с одиночным действием для потока в обоих направлениях для завершения цикла.

,

Конструкция / Принцип работы

4.7.1 Конструкция / Принцип работы

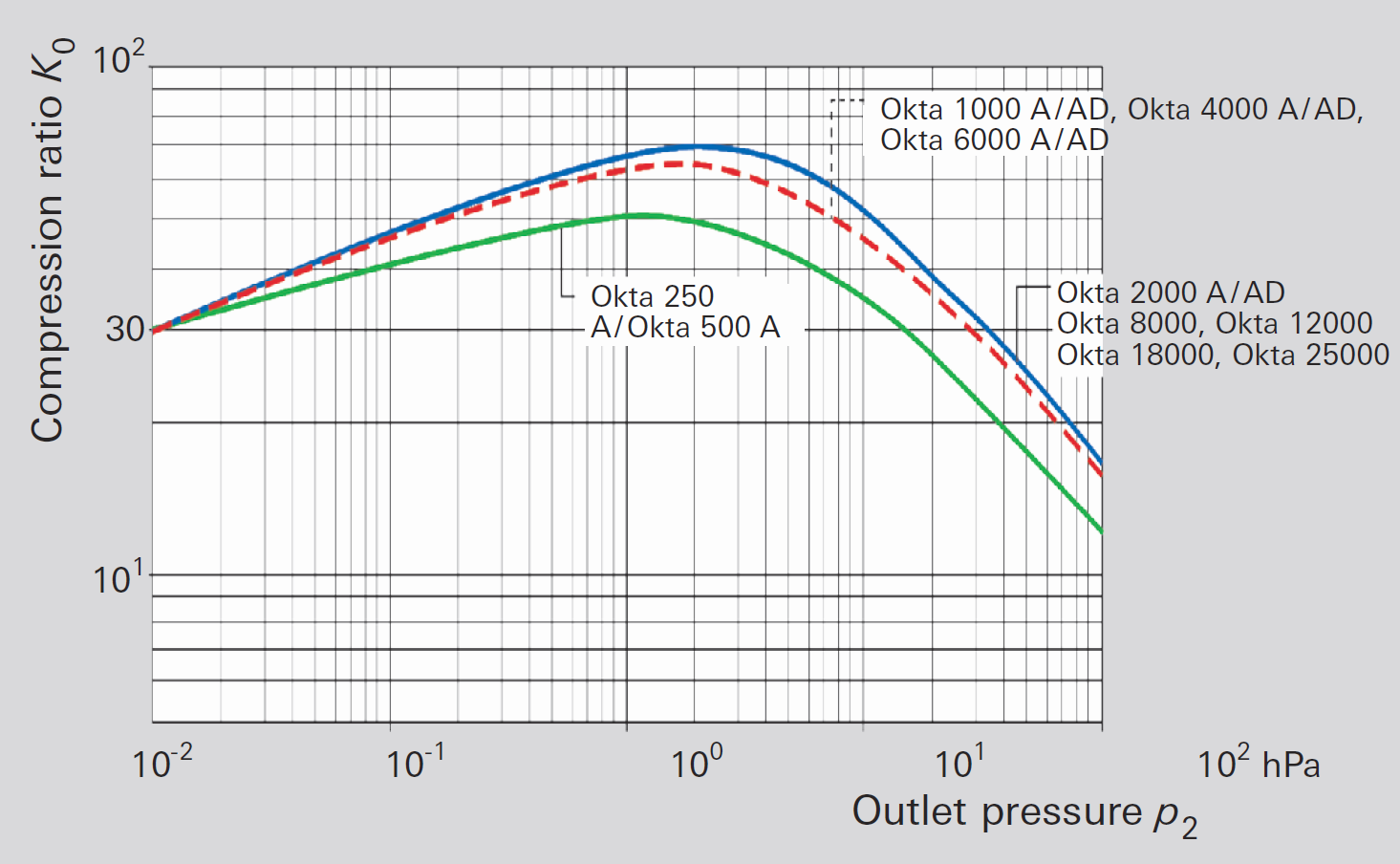

Принцип работы одноступенчатых насосов Roots соответствует принципу работы многоступенчатых насосов как описано в главе 4.5. В корне вакуумный насос, два синхронно вращающиеся в противоположных направлениях роторы (4) вращаются бесконтактно в корпусе (рисунок 4,16). Роторы имеют конфигурацию восьмерки и разделены друг от друга и от статора с помощью узкого зазора.Их операционная принцип аналогичен шестеренчатому насосу с одним зубом Зубчатая передача, которая прокачивает газ из впускного отверстия (3) в выпуск порт (12). Один вал приводится в действие двигателем (1). Другой вал синхронизируется с помощью пары шестерен (6) в камере редуктора. Смазка ограничена двумя подшипниковыми и зубчатыми камерами, которые изолированы от всасывающей камеры (8) лабиринтными уплотнениями (5) с компрессионные кольца. Потому что на всасывании нет трения камера, вакуумный насос Roots может работать на высоких скоростях вращения (1500-3000 об / мин).Отсутствие возвратно-поступательных масс также обеспечивает бесперебойную динамическую балансировку, а это означает, что вакуум Roots насосы работают очень тихо, несмотря на их высокие скорости.

Дизайн

Подшипники вала ротора расположены в двух боковых крышках. Они есть сконструированы как фиксированные подшипники с одной стороны и как подвижные (свободные) подшипники с другой стороны, чтобы обеспечить неравномерное тепловое расширение между корпусом и ротор. Подшипники смазываются маслом, которое вытесняется на подшипники и редукторы на брызговых дисках.Проходной вал карданного вала к снаружи в стандартных версиях уплотнены кольцами с радиальным уплотнением вала изготовлены из FPM, которые погружены в уплотнительное масло. Чтобы защитить вал, уплотнительные кольца расположены на защитной гильзе, которую можно заменить при изношены. Если требуется герметичное уплотнение снаружи, насос также может приводиться в движение с помощью муфты постоянного магнита с банкой. это конструкция обеспечивает скорость утечки $ Q_I $ менее 10 -6 Па м 3 с -1 .

Свойства насоса, прогрев

Так как насосы Roots не имеют внутреннего сжатия или выхода клапан, когда камера всасывания открыта, его объем газа поднимается обратно во всасывающую камеру, а затем должен быть разряжен против давление на выходе. В результате этого эффекта, особенно в наличие высокого перепада давления между входом и выходом, высокий уровень рассеяния энергии, что приводит к значительный прогрев насоса при низких расходах газа, которые только транспортируют небольшое количество тепла.Вращающиеся поршни Рутса относительно сложно охладить по сравнению с корпусом, так как они практически вакуумной изоляцией. Следовательно, они расширяются больше, чем жилье. к предотвратить контакт или захват, максимально возможное давление дифференциальная, а также рассеянная энергия ограничена перепускной клапан (7). Это связано со стороной впуска и давления сторона прокачиваемых каналов. Открывается грузонесущая пластина клапана когда максимальный перепад давления превышен и позволяет большая или меньшая часть всасываемого газа течет обратно из сторона нагнетания на стороне впуска, в зависимости от пропускной способности.Из-за ограниченный перепад давления, стандартные насосы Roots не могут разряжать против атмосферного давления и требовать вспомогательного насоса. Однако вакуумные насосы Roots с перепускными клапанами могут быть включены вместе с задним насосом даже при атмосферном давлении, таким образом увеличивая скорость их прокачки с самого начала. Это сокращает время эвакуации.

Operating principle of a Roots pump

Рисунок 4.16: Принцип работы насоса Рутса

Подпорные насосы

Одноступенчатые или двухступенчатые лопастные насосы или лопасти Насосы используются в качестве масляных задних насосов.Винтовые насосы или Многоступенчатые насосы Roots можно использовать в качестве насосов с сухой подкладкой. насос Подобные комбинации могут быть использованы для всех приложений с высокая скорость откачки в диапазоне низкого и среднего вакуума. Жидкое кольцо Насосы также могут быть использованы в качестве вспомогательных насосов.

Роторные насосы с газовым охлаждением

, чтобы позволить вакуумным насосам Roots работать против атмосферного давление, некоторые модели с газовым охлаждением и не имеют переливных клапанов (Рисунок 4.17). В этом случае газ, который вытекает из выходного фланца (6) через охладитель (7) повторно поступает в середину всасывания камера (4). Этот искусственно созданный поток газа охлаждает насос, позволяя ему сжиматься против атмосферного давления. Вход газа контролируется поршнями Roots, что устраняет необходимость дополнительные клапаны. Там нет возможности тепловой перегрузки, даже при работе под предельным давлением.

Operating principle of a gas-cooled Roots pump

Рисунок 4.17: Принцип работы насоса Рутса с газовым охлаждением

На рисунке 4.17 показано поперечное сечение с циркуляцией газа Корни вакуумного насоса. Направление потока газа вертикальное сверху дно, позволяя жидким или твердым частицам увлекаться на входе поток стекает вниз. На первом этапе камера (3) открывается вращение поршней (1) и (2). Газ поступает в камеру через входной фланец (5) при давлении $ p_1 $.На этапе II Камера (3) изолирована от входного фланца и напорный фланец. Впускное отверстие (4) для охлаждающего газа открыто вращением поршней в фазе III. Камера (3) заполнена до давления на выходе $ p_2 $, и газ продвигается к напорный фланец. Первоначально объем всасывания не меняется с вращательное движение поршней Рутса. Газ сжимается приток охлаждающего газа. Поршень Roots теперь продолжает вращаться (фаза IV), и это движение выталкивает сжатый газ над охладителем (7) в сторону разряда (фаза V) при давлении $ p_2 $.

Газоохлаждаемые насосы Roots могут использоваться в диапазоне входного давления от 130 до 1,013 гПа. Потому что во всасывании нет смазки камеры, они не выделяют туман и не загрязняют среду, которая прокачивается. Соединение двух из этих насосов последовательно позволяет предельное давление должно быть снижено до 20-30 гПа. В комбинации с дополнительные вакуумные насосы Roots, предельное давление может быть снижено до средний вакуумный диапазон.

Скорость откачки и степень сжатия

Характеристическими характеристиками насосов Roots являются насосные скорость и степень сжатия.Теоретическая скорость накачки $ S_ {th} = S_0 $ - объемный расход, без которого насос перемещается без противодавление. Степень сжатия $ K_0 $ при работе без газа смещение (входной фланец закрыт) зависит от давления на выходе $ P_2 $. Диапазон скоростей откачки от 200 м 3 · ч -1 до нескольких тысяч м 3 · ч -1 . типичный Значения $ K_0 $ находятся в диапазоне от 10 до 75.

No-load compression ratio for air for Roots
					pumps

Рисунок 4.18: Степень сжатия без нагрузки для воздуха для корней насосы

На степень сжатия негативно влияют два эффекта:

  • обратным потоком в зазоры между поршнем и корпусом
  • газом, который осаждается адсорбцией на поверхности поршень на стороне выпуска и повторно десорбируется после вращения в направлении сторона всасывания.

В случае выходных давлений от 10 -2 до 1 гПа, молекулярный в зазорах уплотнения преобладает поток, что приводит к уменьшению обратного потока из-за их низкая проводимость.Однако объем газа, который перекачивается обратно через адсорбцию, которая является относительно высокой по сравнению с объем перекачиваемого газа, снижает степень сжатия.

$ K_0 $ является самым высоким в диапазоне от 1 до 10 гПа, так как молекулярный поток все еще преобладает из-за низкого давления на входе в уплотняющие зазоры насоса, и поэтому обратный поток низкий. С газом транспорт через адсорбцию не является функцией давления, он меньше важно, чем поток газа, пропорциональный давлению, который транспортируется по скорости накачки.

При давлениях, превышающих 10 гПа, ламинарный поток возникает в разрывы и проводимости разрывов значительно увеличиваются, что приводит к снижению коэффициента сжатия. Этот эффект особенно заметно в насосах Roots с газовым охлаждением, которые достигают степени сжатия только приблизительно $ K_0 $ = 10.

Ширина зазора имеет большое влияние на степень сжатия. Из-за различного теплового расширения поршней и корпуса, однако они не должны опускаться ниже определенных минимальных значений, чтобы Избегайте контакта ротор-статор.

,
Китайский бренд постоянного давления с переменным поршневым насосом 40PCY14 1B поршень гидравлического масляного насоса | масляный насос | гидравлическое масло Pumppiston насос

Технические параметры: 1. Номинальная вместимость: 10-400 - мл / р. 2. Номинальное давление: 31,5 МПа, 3. Номинальная скорость: 1000, 1500 об / мин.

Pcy14 10-400-1 b постоянный напор переменного аксиально-поршневого насоса принцип работы и структура:

На выходе насоса давление масла. В то же время через нижнюю полую вену с переменным поршнем и впускное масло для клапана управления клапаном постоянного давления, когда выходное давление меньше, чем давление настройки, роль в гидравлической тяге на сердечнике клапана постоянного давления меньше, чем настройка силы пружины, клапан постоянного давления полностью открыт, в масляную полость с переменным давлением поршня, переменное давление в поршне в самом нижнем положении, давление масла на выходе насосаКогда насос работает при настройке постоянного давления, роль в гидравлической тяге на сердечнике клапана постоянного давления равна силе пружины, впуску клапана постоянного давления и сливу масла при одновременно открытой горловине, что делает нижнюю вену равной гидравлической тяге на переменном поршне. Переменный поршень - это рабочий баланс в определенном месте, если гидравлический переходный процесс увеличивается, входное отверстие клапана постоянного давления, небольшое отверстие для слива масла вверх, переменная полость поршня ниже, чем нижнее давление вены, переменный поршень движется вверх, уменьшайте поток насоса до тех пор, пока давление не снизится. до постоянного давления, то переменный поршень работает в новом положении равновесия.С другой стороны, гидравлический переходный спад, постоянное давление, открытое впускное отверстие Хун, малое отверстие для слива масла закрыто, переменная полость поршня выше, чем нижнее давление вены, переменный поршень движется вниз, скорость насоса увеличивается, пока давление не повысится. до постоянного давления

PCY14-1B
модель Номинальное давление Номинальное смещение Теоретический поток Максимальная мощность кВт

Теоретический максимальный крутящий момент

PCY14-1B МПа мл / р 1000р / мин 1500р / мин 1000р / мин
10 31.5 10 10 15 5,7 54,6
25 31,5 25 25 37,5 14,1 134,9
40 31,5 40 40 60 22.6 201,5
63 31,5 63 63 94,5 35,8 339,9
80 31,5 80 80 120 46,6 405.1
160 31,5 160 160 240 92,2 880,3
250 31,5 250 250 375 133,2 1272,4
400 21 400 400 - 199.5

1905,2

НАСЧЕТ НАС

TIMEWAY ENTERPRISE LIMITED занимается проектированием, разработкой, продажей, продажей, продажей специализированных компаний, специализирующихся компаний, продукции, включая поршневые насосы и моторы, поршневой насос и детали двигателя, лопастной насос, патрон лопастного насоса, шестеренные насосы и моторы, шестеренный насос / детали двигателя, редуктор миксера, фитинги редуктора, гидравлические клапаны и многое другое.

Продукция подходит для экскаваторов, дорожных машин, литьевых машин, катков, бетононасосов, бетоносмесителей, прессов, кранов, керамики, стали, машин, фармацевтики, кораблестроения, машин, машин для горнодобывающей промышленности и металлургии, таких как гидравлическое оборудование. .....

ОБРАТНАЯ СВЯЗЬ

Уважаемые покупатели, пожалуйста, дайте нам 5-звездочный положительный отзыв после получения наших пакетов.Благодарим Вас за поддержку, спасибо.

Как оставить 5-звездочный положительный отзыв--

1. Пожалуйста, дайте нам 5-Как оставить 5-звездочный положительный отзыв - звезда положительный отзыв.

2. Выберите 5-звездочный положительный отзыв для трех подробных отзывов.

3.Если вы не удовлетворены нашими продуктами, пожалуйста, свяжитесь с нами в первую очередь. Наши сотрудники сделают все возможное, чтобы помочь вам решить проблему.

5. ,
Гидравлический масляный насос 16PCY14 1B Поршневой насос с переменным давлением и поршневым насосом | Масляный насос | Насос с гидравлическим маслом Pumppiston

Технические параметры: 1. Номинальная вместимость: 10-400 - мл / р. 2. Номинальное давление: 31,5 МПа, 3. Номинальная скорость: 1000, 1500 об / мин.

Pcy14 10-400-1 b постоянный напор переменного аксиально-поршневого насоса принцип работы и структура:

На выходе насоса давление масла. В то же время через нижнюю полую вену с переменным поршнем и впускное масло для клапана управления клапаном постоянного давления, когда выходное давление меньше, чем давление настройки, роль в гидравлической тяге на сердечнике клапана постоянного давления меньше, чем настройка силы пружины, клапан постоянного давления полностью открыт, в масляную полость с переменным давлением поршня, переменное давление в поршне в самом нижнем положении, давление масла на выходе насосаКогда насос работает при настройке постоянного давления, роль в гидравлической тяге на сердечнике клапана постоянного давления равна силе пружины, впуску клапана постоянного давления и сливу масла при одновременно открытой горловине, что делает нижнюю вену равной гидравлической тяге на переменном поршне. Переменный поршень - это рабочий баланс в определенном месте, если гидравлический переходный процесс увеличивается, входное отверстие клапана постоянного давления, небольшое отверстие для слива масла вверх, переменная полость поршня ниже, чем нижнее давление вены, переменный поршень движется вверх, уменьшайте поток насоса до тех пор, пока давление не снизится. до постоянного давления, то переменный поршень работает в новом положении равновесия.С другой стороны, гидравлический переходный спад, постоянное давление, открытое впускное отверстие Хун, малое отверстие для слива масла закрыто, переменная полость поршня выше, чем нижнее давление вены, переменный поршень движется вниз, скорость насоса увеличивается, пока давление не повысится. до постоянного давления

Использование продукта: продукт широко используется в: кузнечно-прессовых станках, машиностроении, пластмассовом машиностроении и горнодобывающей промышленности, металлургии, судостроении, строительстве, водном хозяйстве и других областях гидравлической трансмиссии.

PCY14-1B
модель Номинальное давление Номинальное смещение Теоретический поток Максимальная мощность кВт

Теоретический максимальный крутящий момент

PCY14-1B МПа мл / р 1000р / мин 1500р / мин 1000р / мин
10 31.5 10 10 15 5,7 54,6
25 31,5 25 25 37,5 14,1 134,9
40 31,5 40 40 60 22.6 201,5
63 31,5 63 63 94,5 35,8 339,9
80 31,5 80 80 120 46,6 405.1
160 31,5 160 160 240 92,2 880,3
250 31,5 250 250 375 133,2 1272,4
400 21 400 400 - 199.5

1905,2

НАСЧЕТ НАС

TIMEWAY ENTERPRISE LIMITED занимается проектированием, разработкой, продажей, продажей, продажей специализированных компаний, специализирующихся компаний, продукции, включая поршневые насосы и моторы, поршневой насос и детали двигателя, лопастной насос, патрон лопастного насоса, шестеренные насосы и моторы, шестеренный насос / детали двигателя, редуктор миксера, фитинги редуктора, гидравлические клапаны и многое другое.

Продукция подходит для экскаваторов, дорожных машин, литьевых машин, катков, бетононасосов, бетоносмесителей, прессов, кранов, керамики, стали, машин, фармацевтики, кораблестроения, машин, машин для горнодобывающей промышленности и металлургии, таких как гидравлическое оборудование. .....

ОБРАТНАЯ СВЯЗЬ

Уважаемые покупатели, пожалуйста, дайте нам 5-звездочный положительный отзыв после получения наших пакетов.Благодарим Вас за поддержку, спасибо.

Как оставить 5-звездочный положительный отзыв--

1. Пожалуйста, дайте нам 5-Как оставить 5-звездочный положительный отзыв - звезда положительный отзыв.

2. Выберите 5-звездочный положительный отзыв для трех подробных отзывов.

3.Если вы не удовлетворены нашими продуктами, пожалуйста, свяжитесь с нами в первую очередь. Наши сотрудники сделают все возможное, чтобы помочь вам решить проблему.

5.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
