Порядок осмотра канатных и цепных стропов и нормы их браковки: Б6-3 Порядок осмотра канатных и цепных стропов и нормы их браковки — Студопедия

alexxlab | 04.04.2023 | 0 | Разное

Содержание

сроки, периодичность и образец журнала осмотра и учета стропов

Для безопасности грузоподъемных и погрузочно-разгрузочных работ стропы, соединительные элементы, захваты, блоки и другие приспособления должны проходить регулярный осмотр. Правила и порядок проведения осмотра разрабатываются либо специализированной организацией, либо квалифицированным инженерно-техническим персоналом в соответствии с государственными рекомендациями по охране труда. Для этого в первую очередь составляется журнал осмотра, куда записываются результаты по каждому отдельному приспособлению. На основании результатов осмотра принимается решение о том, можно ли подпускать приспособление к дальнейшей работе или нет.

Как проводить осмотр стропов?

Рекомендуется проводить осмотр стропов квалифицированным специалистом не реже, чем каждые 10 дней. Сроки осмотра должны в первую очередь зависеть от интенсивности их применения. Если стропы применяются редко, то можно проводить осмотр непосредственно перед использованием. В случае, если они применяются часто и под большой нагрузкой, то осмотр должен проводиться регулярно.

Правила осмотра стропов из разных материалов имеют как общие элементы, так и некоторые разницы в связи с их особенностями. Канатные стропы проходят 3 этапа проверки:

  • наружный;
  • инструментальный;
  • внутренний.

Цепные и текстильные стропы проходят только наружный и инструментальный этапы. В результате осмотра, если выявленные дефекты и повреждения не соответствуют нормам браковки стропов, то последние не должны подпускаться к работе. О нормах браковки канатных, цепных и текстильных стропов мы подробно рассказали в отдельной статье. Давайте рассмотрим порядок и правила их осмотра по отдельности.

Оборудование, на котором осуществляется проверка

Перечень оборудования, на котором необходимо выполнять контроль за состоянием строп, перечислен в нормах российского законодательства. В случае игнорирования порядка проведения, предусматривается административная ответственность.

Регулярная проверка строп повышает уровень безопасности грузов и наемного персонала. Контроль нужно проводит в четко прописанные сроки осмотра стропов. Необходимо качественное обслуживание для таких приспособлений, которые проверяют надежность строп. Страховочный канат или строп может оборваться, что причинит не малый ущерб на рабочем объекте. По этой причине, многие руководители не экономят на том, чтобы качественно обслуживать проверочные системы.

Осмотр канатных стропов

Во время наружного осмотра канатных стропов изучается соответствие стропа с паспортными данными, состояние каната, петель, ветвей, соединительных элементов и захватов.

Важно!

Для безопасности стропа важна качественная заделка свободного конца каната после создания петли. Радиус петли должен быть не менее 2,5d, а хвостовая часть каната не менее 2d (d-диаметр каната).

При наружном осмотре по длине каната дефекты и повреждения рассматриваются либо невооруженным глазом, либо лупой 10-кратного увеличения.


Далее при инструментальном этапе делаются замеры диаметра всех существующих дефектов:

  • уменьшение диаметра каната;
  • величина коррозийного или другого износа;
  • степень волнистости;
  • длина канатных ветвей и их разница и др.

Для измерения дефектов и повреждений используются штангенциркуль, металлическая линейка, рулетка и микрометр.

Внутренний осмотр каната проводится выборочно для оценки состояния внутренних прядей и сердечника. Для этого используется два зажима, одним из которых канат фиксируется, а с помощью другого он поворачивается в противоположном направлении со свивкой. В результате наружные пряди отходят от сердечника. Далее проводится осмотр прядей и сердечника. Нужно обратить внимание на степень коррозии, износа прядей и сердечника, разрыва и уменьшения площади. После проведения работ нужно смазать осмотренный участок каната как изнутри, так и снаружи. Рекомендуется проводить внутренний осмотр следующих участков каната: места контакта с блоками, рядом с заделкой, с коррозией и повреждениями наружных проволок, с тепловыми повреждениями.

Общие положения

1.1. При эксплуатации к грузозахватным приспособлениям, в том числе к проведению технического обслуживания, ремонта, реконструкции, предъявляются требования промышленной безопасности не ниже требований эксплуатации подъемных сооружений (далее – ПС), совместно с которым они используются по назначению.

1.2. Для выполнения работ по зацепке, в т.ч. по навешиванию на крюк ПС, строповке и обвязке грузов, перемещаемых ПС с применением грузозахватных приспособлений, назначается персонал, имеющий уровень квалификации, соответствующий профессии «стропальщик».

То же требование предъявляется к персоналу основных рабочих профессий, в обязанности которых входит подвешивание на крюк груза без предварительной обвязки (груз, имеющий петли, рымы, цапфы, находящийся в ковшах, бадьях, контейнерах или в другой таре), а также в случаях, когда груз захватывается полуавтоматическими захватными устройствами.

Для ПС, управляемых с пола, зацепку груза на крюк без предварительной обвязки разрешается выполнять персоналу основных рабочих профессий, прошедшему проверку навыков по зацепке грузов и инструктаж на рабочем месте.

1.3. Для всех перемещаемых ПС грузов должны быть разработаны схемы строповки, с указанием способов обвязки.

1.4. Расчетную нагрузку отдельной ветви многоветвевого стропа назначают из условия равномерного натяжения каждой из ветвей и соблюдения (в общем случае) расчетного угла между ветвями, равного 90 градусов.

Для стропа с числом ветвей более трех, воспринимающих расчетную нагрузку, учитывают в расчете не более трех ветвей.

При расчете стропов, предназначенных для транспортировки заранее известного груза, в качестве расчетных углов между ветвями стропов принимаются фактические углы.

При замене отдельных ветвей стропов в эксплуатации они должны удовлетворять следующим коэффициентам запаса:

не менее 6 — изготовленных из стальных канатов;

не менее 4 — изготовленных из стальных цепей;

не менее 7 — изготовленных из лент или нитей (круглопрядные стропы) на полимерной основе.

Для ветвей специальных стропов (транспортирующих, пакетирующих), применяемых как «одноразовые», используемых не более чем для 5 перегрузок пакетов длинномерных грузов (металлопроката, труб, пиломатериалов) в одном рабочем цикле от изготовителя до конечного потребителя, после чего утилизируемых, назначаются коэффициенты запаса не менее 5.

1.5. Съемные грузозахватные приспособления и тара, признанные негодными к использованию в работе, в том числе по причине отсутствия необходимой маркировки, а также грузозахватные приспособления с истекшим сроком безопасной эксплуатации (службы) не должны находиться в местах производства работ.

1.6. Стропальщики и крановщики (операторы) должны проводить осмотр грузозахватных приспособлений перед их применением.

1.7. Соединения крюка ПС с подвесками, петлями и коушами стропов должны быть надежными. Подвеска стропа должна фиксироваться защелкой крюка. Монтажная петля должна закрепляться защелкой в звене крюка стропа.

1.8. В целях предупреждения падения грузов во время подъема и перемещения их кранами следует соблюдать следующие правила строповки:

— при обвязке груза стропы должны накладываться без узлов и перекруток;

— под острые углы металлических грузов (швеллер, уголок, двутавр) необходимо подкладывать подкладки. При этом необходимо учитывать расположение центра тяжести груза. Подводить строп под груз следует так, чтобы исключить возможность его выскальзывания во время подъема груза. Обвязывать груз нужно таким образом, чтобы во время его перемещения исключалось падение его отдельных частей и обеспечивалось устойчивое положение груза при перемещении. Для этого строповка длинномерных грузов (столбов, бревен, труб) должна производиться не менее чем в двух местах;

— не использованные для зацепки концы многоветвевого стропа должны быть укреплены так, чтобы при перемещении груза краном исключалась возможность задевания этими концами за встречающиеся на пути предметы.

1.9. Перемещение мелкоштучных грузов должно производиться в специально для этого предназначенной таре; при этом должна исключаться возможность выпадения отдельных грузов.

1.10. Опускать перемещаемый груз разрешается лишь на предназначенное для этого место, где исключается возможность падения, опрокидывания или сползания устанавливаемого груза. На место установки груза должны быть предварительно уложены соответствующей прочности подкладки для того, чтобы стропы могли быть легко и без повреждения извлечены из-под груза.

1.11. При работе ПС не допускается подъем груза, засыпанного землей или примерзшего к земле, заложенного другими грузами, укрепленного болтами или залитого бетоном, а также металла и шлака, застывшего в печи или приварившегося после слива, освобождение с применением ПС защемленных грузом стропов, канатов или цепей.

1.12. Запрещается использование текстильных ленточных стропов:

— для перемещения таких грузов, извлечение из-под которых сопровождается трением стропов, зажатых между грузом и основанием, на котором груз установлен;

— в средах, содержащих абразивные материалы — цемент, бетон и т.п., при концентрации частиц пыли вещества в воздухе более 10 мг/м;

— при размещении мест сшивок ленты на крюке крана или строповочных элементов груза в процессе строповки;

— для перемещения грузов, нагретых до температуры выше указанной в паспорте стропа.

1.13. При строповке груза с его затяжкой петлей канатным (кольцевым или петлевым) стропом требуется снижать грузоподъемность стропа на 20%.

1.14. Строповка кольцевыми или петлевыми стропами посредством свободной укладки на них груза (без образования затягивающей петли) должна производиться при наличии на грузе обозначения места строповки и устройств (ограничителей), обеспечивающих необходимое положение стропов и предотвращающих их от смещения в продольном направлении. Строповка загруженных деревянных поддонов и полимерной тары указанным в настоящем пункте способом не допускается.

1.15. Строповку загруженного деревянного поддона или полимерной тары с использованием многоветвевого стропа следует производить за две специальные стальные подхватывающие балки, обеспечивающие жесткую опору по всей ширине поддона (для полимерной тары — днища).

1.16. При обвязке груза цепным стропом, звенья цепи должны быть расположены на грузе таким образом, чтобы исключался их изгиб на ребрах груза.

1.17. Строповка груза, имеющего жесткие строповочные элементы (скобы, петли, проушины, рымы и т.п.), должна осуществляться при соблюдении следующих требований:

— рог крюка должен без каких-либо затруднений, полностью входить в строповочный элемент под воздействием руки стропальщика;

— предохранительный замок крюка должен полностью замыкаться после ввода рога крюка в строповочный элемент;

— расположение строповочного элемента крюка в зеве крюка должно исключать защемление и/или повреждение предохранительного замка при натяжении ветви стропа или выход крюка из зацепления со строповочным элементом при ослаблении стропа;

— при натянутой ветви стропа, вертикальная ось ее крюка и ось ветви должны быть соосны;

— натяжение используемых при строповке ветвей в многоветвевых стропах при подъеме груза должно быть равномерным.

Осмотр цепные стропов


При визуальном осмотре проверяется наличие маркировки на стропе и его соответствие с паспортными данными, изучаются конечные звенья с соединительными инструментами. Также проводится осмотр по длине стропа на наличие дефектов и повреждений.

На инструментальном этапе делаются замеры с помощью универсального мерительного инструмента. Рекомендуется обратить внимание на следующие параметры:

  • диаметр и длина звеньев;
  • уменьшение диаметра;
  • признаки износа и деформации;
  • длина стропа, ветвей и их разность.

Ремонт

3.1. Ремонт, реконструкция грузозахватных приспособлений должны производиться по проекту и ТУ, разработанным изготовителем грузозахватных приспособлений или специализированными организациями и содержащим указания о применяемых материалах, контроле качества сварки, порядке приемки и оформлении документации по результатам выполненного ремонта (реконструкции).

3.2. Ремонт стропов следует выполнять заменой изношенных элементов на аналогичные новые, проект и ТУ в этом случае не разрабатываются.

3.3. После проведения ремонта грузозахватных приспособлений должна проводиться проверка качества выполненного ремонта с проведением статических испытаний с нагрузкой, составляющей 125 процентов по отношению к номинальной паспортной грузоподъемности отремонтированного грузозахватного приспособления.

3.4. Ветви многоветвевых стропов и траверс, разъемные звенья, крюки и другие легкозаменяемые (без сварки, заплетки, опрессовки и сшивки) расчетные элементы грузозахватных приспособлений, примененные взамен поврежденных или изношенных, должны иметь необходимую маркировку изготовителя, при этом в паспорте грузозахватного приспособления должна быть сделана отметка о проведенном ремонте.

Осмотр грузозахватных приспособлений

Важно регулярно следить за исправностью захватов, блоков и соединительных элементов.

Они, как и стропы, подлежат визуальному осмотру и проведению необходимых измерений. При осмотре грузозахватных приспособлений нужно изучить их общее состояние, работоспособность, наличие дефектов, трещин и износа. С помощью универсального мерительного инструмента нужно проверить степень дефектов и сравнить их с изначальным состоянием. Грузозахватные приспособления подлежат браковке при наличии трещин и надрывов, износе с уменьшением поверхности на 10%, при деформациях с изменением первоначального размера на 3%, изгибах, отклонениях угла на 3% и дефектах болтовых соединений.

Журнал осмотра и учета

Результаты осмотров стропов, захватов и других съемных грузоподъемных оборудований и приспособлений отражаются в журнале осмотра и учета. Форма журнала утверждается владельцем приспособлений. Рекомендуется следующая форма заполнения:

ОбозначениеНаименованиеКолМатериалМасса 1 шт.Масса всехПримечанияПодпись
1ГОСТ 7668-69Канат 33-I-H-180 lзаг 44 м1184,8185

сроки, периодичность и образец журнала осмотра и учета стропов

Общие сведения

1. 1. Съемные грузозахватные приспособления и тара используются в процессе производства работ по подъему и перемещению грузов с применением подъёмных сооружений. Строповка, обвязка и зацепка твердых грузов для подъема, перемещения и опускания их при выполнении строительно-монтажных, погрузочно-разгрузочных и других работ с применением подъемных сооружений производятся при помощи съемных грузозахватных приспособлений. Перемещать мелкоштучные грузы допускается только в специальной предназначенной для этого таре, чтобы исключить возможность выпадения отдельных частей груза.
Перемещение кирпича на поддонах без ограждения производится только при разгрузке (погрузке) транспортных средств на землю (и с земли), если иное не указано в руководстве (инструкции) по эксплуатации и иных эксплуатационных документах на тару или в ППР. Для подъема и перемещения жидких и сыпучих грузов используется специальная тара (бадьи, лотки, ящики, контейнеры, ковши и т.п.).

1.2. В зависимости от условий производства работ, геометрических размеров и массы груза используют грузозахватные приспособления разных конструкций (стропы, траверсы, захваты и т. п.). Стропы относятся к наиболее простым в конструктивном исполнении грузозахватным приспособлениям и представляют собой гибкие элементы с концевыми креплениями и захватными органами различных конструкций. В качестве гибкого несущего элемента, как правило, используются стальные проволочные канаты, реже — цепи и ленты.

1.3. Стальные канаты имеют высокую удельную несущую способность и гибкость, значительно удобнее в работе и более долговечны, чем канаты из органических растительных волокон или стальные грузовые цепи. Стальной проволочный канат сглаживает динамические нагрузки и надежен, так как разрушение каната происходит не внезапно, как у цепи, а количество оборванных проволок увеличивается постепенно, что позволяет следить за состоянием каната и браковать его задолго до обрыва.

1.4. Преимуществами стальных цепей по сравнению со стальными канатами являются их высокая гибкость, простота конструкции, технологичность и способность огибать острые грани без применения подкладок. Существенными недостатками стальных цепей являются их большая масса, возможность внезапного разрыва вследствие быстрого раскрытия образовавшихся трещин и необходимость тщательного повседневного контроля состояния (износа) звеньев цепи. Кроме того, стальные цепи не допускают приложения динамических нагрузок, а дефекты в металле звеньев цепи трудно обнаружить.

1.5. По числу ветвей стропы разделяют на канатные одноветвевые (1СК), двухветвевые (2СК), трехветвевые (3СК), четырехветвевые (4СК) и универсальные (УСК), цепные одноветвевые (1СЦ), двухветвевые (2СЦ), трехветвевые (3СЦ), четырехветвевые (4СЦ) и универсальные (УСЦ). Простые стропы (СК и СЦ) применяют для навешивания грузов, имеющих специальные приспособления (петли, крюки, рымы, болты и т.п.), универсальные стропы — для строповки грузов обвязкой. Одноветвевой строп с крюком или другим грузозахватным органом обычно применяют для захвата и перемещения грузов, снабженных монтажными петлями или проушинами, скобами и т.п.

1. 6. Многоветвевые стропы используют для подъема и перемещения строительных деталей и конструкций, имеющих две, три или четыре точки крепления. Их широко применяют для строповки элементов зданий (панелей, блоков, ферм и т.п.), снабженных петлями или проушинами. При использовании многоветвевого стропа нагрузка должна передаваться на все ветви равномерно, что обеспечивается вспомогательными соединениями.

1.7. Универсальные стропы применяют при подъеме груза, обвязка которого обычными стропами невозможна (трубы, доски, металлопрокат, аппараты и т.п.).

1.8. Траверсы используют для подъема и перемещения длинномерных или крупногабаритных конструкций или оборудования (колонны, фермы, балки, аппараты, трубы и т.п.). Траверсы рассчитаны на восприятие сжимающих или растягивающих усилий. Они предохраняют груз от воздействия сжимающих усилий, возникающих при наклоне груза, и обеспечивают безопасность при его перемещении краном. Траверсы навешивают на крюк крана при помощи косынки с проушиной (кольцом) или гибких или жестких тяг, присоединяемых шарнирно, что полностью освобождает их от изгибающих моментов. Навешивание траверс на крюк крана при помощи жестких и гибких тяг приводит к потере полезной высоты подъема. Канатные стропы на свободном конце заканчиваются крючками различных конструкций, взаимодействующими со скобами изделия или штыревыми замками, укрепленными на траверсе с коушами, вводимыми в гнезда корпуса замка. Штырь выдергивают вручную за прикрепленный к нему канатик (дистанционное управление).

1.9. Захваты являются наиболее совершенными и безопасными грузозахватными приспособлениями, основное преимущество которых — сокращение затрат ручного труда при захвате груза и его укладке краном в проектное положение. Целесообразно применять захваты в тех случаях, когда приходится перемещать однотипные конструкции. Захватами, установленными на стропах, можно быстро закрепить строп за поднимаемые рельсы, швеллеры и балки. При помощи соединительных звеньев и такелажных скоб захваты быстро укрепляют на стропах. На стропах можно также крепить крюки, зажимы для листов, а также другие приспособления.

1.10. Наиболее распространенными видами стальной технологической тары для подъема и перемещения штучных, тарно-штучных, полужидких и жидких грузов, а также грузов, относящихся к категории взрыво- и пожароопасных, являются ящики, бадьи, емкости, бункеры, контейнеры, поддоны и другие пакетирующие приспособления.

Виды цепных строп

Классификация рассматриваемого изделия может проводиться по самым различным признакам. Примером можно назвать нижеприведенный список:

  1. Грузоподъемность, которая варьирует в диапазоне от 1 до 67 тонн.
  2. Длина изделия может варьировать в пределе от 0,5 до 20 метров. при этом некоторые варианты исполнения могут изготавливаться под заказ и обладать другими свойствами.
  3. Тип захвата, применяемый для груза. Строп цепной кольцевой характеризуется тем, что оба конца фиксируются на специальном соединительном звене.

Довольно широкое распространение строп цепных одноветвевых можно связать с тем, что изделие характеризуется небольшим весом и достаточной прочностью для транспортировки различных механизмов. Грузоподъемные двухветвевые стропы также довольно распространены. На производственных линиях можно встретить несколько вариантов исполнения, которые выбираются в зависимости от особенностей конкретного случая транспортировки. Также есть и универсальные изделия, получившие широкое распространение.

Эксплуатация

3.1. Специалист, ответственный за содержание подъемных сооружений в работоспособном состоянии обязан обеспечить содержание в исправном состоянии съемных грузозахватных приспособлений и производственной тары (если содержание их в исправном состоянии не возложено приказом на других лиц) путем проведения периодических осмотров, технических обслуживании и ремонтов в установленные графиком сроки, систематического контроля за правильным ведением журнала осмотра и своевременного устранения выявленных неисправностей, а также личного осмотра грузозахватных приспособлений и тары в установленные сроки.

3.2. Специалист, ответственный за безопасное производство работ с применением подъемных сооружений, обязан не допускать в работу не испытанные, не маркированные или повреждённые съемные грузозахватные приспособления и тару, обеспечивать стропальщиков отличительными знаками.

3.3. Персонал, который назначается для выполнения работ по зацепке грузов, в т.ч. по навешиванию на крюк подъемных сооружений, строповке и обвязке грузов, перемещаемых подъемными сооружениями с применением грузозахватных приспособлений, должен иметь уровень квалификации, соответствующий профессии «стропальщик».

То же требование предъявляется к персоналу основных рабочих профессий, в обязанности которых входит подвешивание на крюк груза без предварительной обвязки (груз, имеющий петли, рымы, цапфы, находящийся в ковшах, бадьях, контейнерах или в другой таре), а также в случаях, когда груз захватывается полуавтоматическими захватными устройствами.

3.4. Для подъемных сооружений, управляемых с пола, зацепку груза на крюк без предварительной обвязки разрешается выполнять персоналу основных рабочих профессий, прошедшему проверку навыков по зацепке грузов и инструктаж на рабочем месте.

3.5. Графическое изображение способов строповки и зацепки должно быть выдано на руки стропальщикам и крановщикам или вывешено в местах производства работ.

3.6. Неисправные грузозахватные приспособления, а также приспособления, не имеющие бирок (клейм), не должны находиться в местах производства работ. Не допускается нахождение в местах производства работ немаркированной и поврежденной тары.

3.7. Строповка грузов должна производиться в соответствии со схемами строповки. Для строповки предназначенного к подъему груза должны применяться стропы, соответствующие массе и характеру поднимаемого груза, с учетом числа ветвей и угла их наклона; стропы общего назначения следует подбирать так, чтобы угол между их ветвями не превышал 90°.

3.8. Соединения крюка грузоподъемной машины с подвесками, петлями и коушами стропов должны быть надежными. Подвеска стропа должна фиксироваться защелкой крюка. Монтажная петля должна закрепляться защелкой в звене крюка стропа.

3.9. В целях предупреждения падения грузов во время подъема и перемещения их подъемными сооружениями следует соблюдать следующие правила строповки:

при обвязке груза стропы должны накладываться без узлов и перекруток;

под острые углы металлических грузов (швеллер, уголок, двутавр) необходимо подкладывать подкладки. При этом необходимо учитывать расположение центра тяжести груза. Подводить строп под груз следует так, чтобы исключить возможность его выскальзывания во время подъема груза. Обвязывать груз нужно таким образом, чтобы во время его перемещения исключалось падение его отдельных частей и обеспечивалось устойчивое положение груза при перемещении. Для этого строповка длинномерных грузов (столбов, бревен, труб) должна производиться не менее чем в двух местах;

не использованные для зацепки концы многоветвевого стропа должны быть укреплены так, чтобы при перемещении груза краном исключалась возможность задевания этими концами за встречающиеся на пути предметы.

3.10. Груз, грузозахватное приспособление или тару при их горизонтальном перемещении следует предварительно поднять на 500 мм выше встречающихся на пути оборудования, строительных конструкций и других предметов.

3.11. Опускать перемещаемый груз разрешается лишь на предназначенное для этого место, где исключается возможность падения, опрокидывания или сползания устанавливаемого груза. На место установки груза должны быть предварительно уложены соответствующей прочности подкладки для того, чтобы стропы могли быть легко и без повреждения извлечены из-под груза.

3.12. При производстве работ с применение ПС не допускаются подъем груза, засыпанного землей или примерзшего к земле, заложенного другими грузами, а также освобождение с применением грузоподъемной машины защемленных стропов, канатов, цепей.

1.Основные причины несчастных случаев

При производстве работ грузоподъемными кранами периодически происходят аварии и несчастные случаи, основными причинами которых являются:

Читать также: Производство профиль п образный

неправильная (ненадежная) строповка груза;

применение для подъема груза непригодных грузозахватных приспособлений и тары;

нахождение людей в зоне, обслуживаемой краном;

нарушение технологических карт погрузочно – разгрузочных работ;

нахождение людей в полувагоне, на платформе, в кузове автомашины, колодце при подъеме или опускании груза;

несоблюдение схем и габаритов складирования грузов;

нахождение людей в кабине автомашины при её погрузке или разгрузке;

выполнение подъема «мертвого» груза;

нахождение людей вблизи стены, колонны, штабеля или оборудования во время подъема или опускания груза;

подтаскивание груза краном при наклонном положении грузовых канатов;

нахождение людей в зоне грейферного крана;

плохое самочувствие машиниста или стропальщика;

не соблюдение Правил технической эксплуатации и Правил техники безопасности.

Грузоподъемные работы представляют собой большую опасность для жизни персонала и людей, находящихся в рабочем пространстве. Поэтому первое условие работы с грузоподъемным оборудованием и приспособлениями — это обеспечение их безопасности.

В «Межотраслевых правилах по охране труда при погрузочно-разгрузочных работах и размещении грузов» ПОТ РМ-007-98 и других нормативных документах разработаны нормы и рекомендации по осмотру и браковке всех видов съемных грузоподъемных приспособлений. В этой статье мы расскажем о нормах и правилах браковки цепных, канатных и текстильных стропов.

Осмотр и браковка стропов осуществляется инженерно-техническим персоналом, ответственным за исправность оборудования и безопасность проводимых работ. Для выявления неисправностей стропы проходят наружный, инструментальный и внутренний осмотр, при которых оценивается соответствие стропов их характеристикам, отраженным в паспорте изделия. Результаты оценки отражаются в журнале осмотра, который составляется по установленной форме. В журнале должны также отражаться сведения об устранении дефектов и повреждений и стоять подписи ответственных лиц.

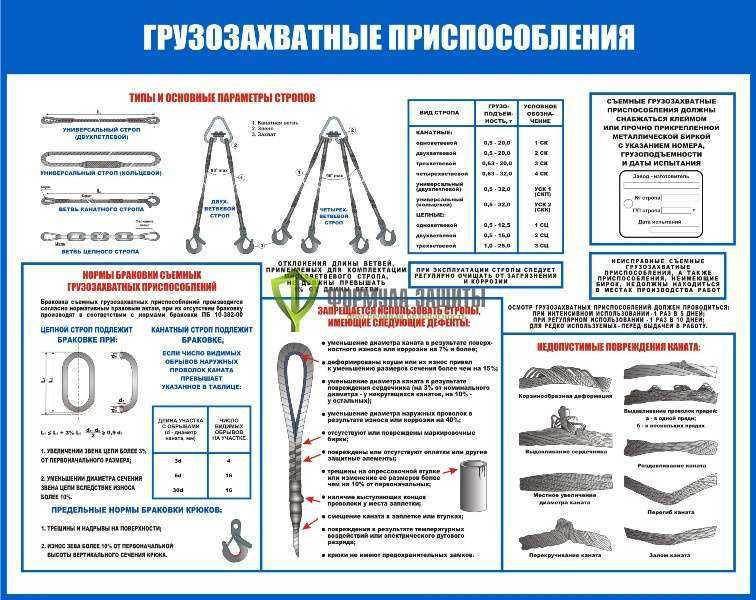

Порядок осмотра и браковки съемных грузозахватных приспособлений и тары

4.1. Согласно требованиям «Правил безопасности опасных производственных объектов, на которых используются подъемные сооружения» (утв. приказом Ростехнадзора от 12.11.2013 г. N 533 стропальщики и крановщики (операторы) должны проводить осмотр грузозахватных приспособлений перед их применением, при этом следует использовать браковочные показатели, приведенные в их руководстве (инструкции) по их эксплуатации.

4.2. Специалисты, ответственные за содержание подъемных сооружений в работоспособном состояние и специалисты, ответственные за безопасное производство работ с применением подъемных сооружений производить осмотр грузозахватных приспособлений в следующие сроки:

траверс, клещей, захватов и тары — каждый месяц;

стропов (за исключением редко используемых) — каждые 10 дней;

редко используемых съемных грузозахватных приспособлений — перед началом работ.

4.3. При осмотре канатных стропов необходимо обращать внимание на состояние канатов, коушей, крюков, подвесок, замыкающих устройств, обойм, карабинов и места их крепления.

4.4. Для оценки безопасности использования канатов применяют следующие критерии:

характер и число обрывов проволок, в том числе наличие обрывов проволок у концевых заделок, мест сосредоточения обрывов проволок, интенсивность возрастания числа обрывов проволок;

разрыв пряди;

поверхностный и внутренний износ;

поверхностная и внутренняя коррозия;

местное уменьшение диаметра каната, включая разрыв сердечника;

деформация в виде волнистости, корзинообразности, выдавливания проволок и прядей, раздавливания прядей, заломов и т.п.;

повреждения в результате температурного воздействия или электрического дугового разряда.

4.5. Канатный строп подлежит браковке, если число видимых обрывов наружных проволок превышает указанное в таблице.

Стропы из канатов двойной свивки Число видимых обрывов проволок на участке канатного стропа длиной
3d 6d 30d
4 6 16

Примечание. d — диаметр каната, в миллиметрах.

4.6. Браковка деталей стропа (колец, петель и крюков) должна производиться:

при наличии трещин;

при износе поверхности элементов или местных вмятин, приводящих к уменьшению площади поперечного сечения на 10 %;

при наличии остаточных деформаций, приводящих к изменению первоначального размера элемента более чем на 5 %.

4.7. Не допускаются к эксплуатации стропы:

имеющие дефекты;

при отсутствии или повреждении маркировочной бирки;

с деформированными коушами или износе их с уменьшением сечения более чем на 15 %;

имеющие трещины на спрессованных втулках или при изменении их размера более чем на 10 % от первоначального;

с признаками смещения каната в заплетке или втулках;

с поврежденными или отсутствующими оплетками или другими защитными элементами при наличии выступающих концов проволоки у места заплетки;

с крюками, не имеющими предохранительных замков.

4.8. Цепной строп подлежит браковке, если будут обнаружены следующие дефекты:

обрыв звена;

изгиб или износ крюка в звене более 10 % от первоначального размера;

удлинение звена цепи более 3 % от первоначального размера;

уменьшение диаметра сечения звена цепи вследствие износа более 10 % .

4.9. При осмотре захватов необходимо проверять состояние рабочих поверхностей, соприкасающихся с грузом. Если на них имеется насечка, то затупление или выкрашивание зубчиков не допускается. Захват подлежит браковке, если будут обнаружены изгибы, изломы рычагов или износ и повреждение соединительных звеньев. Металлические траверсы, состоящие из балок, распорок, рам и других элементов, подлежат браковке при обнаружении деформаций со стрелой прогиба более 2 мм на 1 м длины, трещин в местах резких перегибов или изменении сечения сварных элементов, а также при повреждении крепежных и соединительных звеньев.

4.10. При осмотре тары необходимо особенно тщательно проверять:

появление трещин в захватных устройствах для строповки;

исправность фактических устройств и замковых устройств крышек;

отсутствие дефектов в сварных соединениях, целостность маркировки.

Тара бракуется в следующих случаях:

тара не замаркирована;

не указано назначение тары;

имеются неисправные строповочные узлы;

помяты или разорваны борта;

имеются трещины и другие дефекты в сварных соединениях.

4.11.При осмотре текстильных стропов на полимерной основе необходимо обратить внимание на состояние лент, швов, крюков, скоб, замыкающих устройств, обойм, карабинов и мест их креплений. Стропы не должны допускаться к работе, если:

отсутствует клеймо (бирка) или не читаются сведения о стропе, которые содержат информацию об изготовителе, грузоподъемности;

имеются узлы на несущих лентах стропов;

имеются поперечные порезы или разрывы ленты независимо от их размеров;

имеются продольные порезы или разрывы ленты, суммарная длина которых превышает 10 процентов длины ленты ветви стропа, а также единичные порезы или разрывы длиной более 50 миллиметров;

имеются местные расслоения лент стропа (кроме мест заделки краев лент) на суммарной длине более 0,5 метра на одном крайнем шве или на двух и более внутренних швах, сопровождаемые разрывом трех и более строчек шва;

имеются местные расслоения лент стропа в месте заделки краев ленты на длине более 0,2 метра на одном из крайних швов или на двух и более внутренних швах, сопровождаемые разрывом трех и более строчек шва, а также отслоение края ленты или сшивки лент у петли на длине более 10 процентов длины заделки (сшивки) концов лент;

имеются поверхностные обрывы нитей ленты общей длиной более 10 процентов ширины ленты, вызванные механическим воздействием (трением) острых кромок груза;

имеются повреждения лент от воздействия химических веществ (кислоты, щелочи, растворителя, нефтепродуктов) общей длиной более 10 процентов ширины ленты или длины стропа, а также единичные повреждения более 10 процентов ширины ленты и длиной более 50 миллиметров;

присутствует выпучивание нитей из ленты стропа на расстояние более 10 процентов ширины ленты;

имеются сквозные отверстия диаметром более 10 процентов ширины ленты от воздействия острых предметов;

имеются прожженные сквозные отверстия диаметром более 10 процентов ширины ленты от воздействия брызг расплавленного металла или наличие трех и более отверстий при расстоянии между ними менее 10 процентов ширины ленты независимо от диаметра отверстий;

имеется загрязнение лент (нефтепродуктами, смолами, красками, цементом, грунтом) более 50 процентов длины стропа;

присутствует совокупность всех вышеперечисленных дефектов на площади более 10 процентов ширины и длины стропа;

присутствует размочаливание или износ более 10 процентов ширины петель стропа.

Запрещается эксплуатация стропов со следующими дефектами и повреждениями металлических элементов (колец, петель, скоб, подвесок, обойм, карабинов, звеньев):

трещинами любых размеров и расположения;

износом поверхности элементов или наличием местных вмятин, приводящих к уменьшению площади поперечного сечения на 10 процентов и более;

наличием остаточных деформаций, приводящих к изменению первоначального размера элемента более чем на 3 процента;

повреждением резьбовых соединений и других креплений.

4.12. Результаты осмотра съемных грузозахватных приспособлений и тары должны заноситься в специальный журнал.

Ремонт

5.1. Восстановительный ремонт с применением сварки грузозахватных приспособлений, тары и их элементов должен производиться в специализированых организациях, располагающих техническими средствами и квалифицированными специалистами.

5.2. Текущий ремонт элементов грузозахватных приспособлений и тары без применения сварки (правка деталей, заделка концов канатов, замена крепежных деталей и т. п.) должны выполнять слесарями по ремонту и обслуживанию ГПМ, согласно ремонтной документации и под руководством специалиста, ответственного за содержание подъемных сооружений в работоспособном состояние

5.3. Сведения о качестве выполнения отдельных ремонтных работ должны быть занесены в ремонтный журнал. При приемке грузозахватного приспособления или тары из ремонта необходимо произвести их осмотр и испытания с целью определения степени надежности.

1915.112 – Канаты, цепи и стропы.

  1. По стандартному номеру
  2. 1915.112 – Канаты, цепи и стропы.

Положения настоящего раздела применяются к судоремонту, судостроению и разборке судов.

1915.112 (а)

Манильский канат и стропы из манильского каната . Работодатели должны убедиться, что манильский канат и манильский канат:

1915.112 (а) (1)

Иметь постоянно прикрепленные и разборчивые идентификационные маркировки, предписанные изготовителем, которые указывают рекомендуемую безопасную рабочую нагрузку для типа (типов) используемой сцепки, угол, на котором она основана, и количество опор, если более один;

1915.112(а)(2)

Не допускайте превышения рекомендуемой безопасной рабочей нагрузки, указанной производителем на идентификационной маркировке; и

1915.112 (а) (3)

Не использовать без прикрепленной и разборчивой идентификационной маркировки, как того требует параграф (a)(1) данного раздела.

1915. 112(б)

Канат и канатные стропы .

1915.112(б)(1)

Работодатели должны гарантировать, что проволочные канаты и канатные стропы:

1915.112(б)(1)(и)

Иметь постоянно прикрепленные и разборчивые идентификационные маркировки, предписанные изготовителем, которые указывают рекомендуемую безопасную рабочую нагрузку для типа (типов) используемой сцепки, угол, на котором она основана, и количество опор, если более один;

1915.112(б)(1)(ii)

Не допускайте превышения рекомендуемой безопасной рабочей нагрузки, указанной производителем на идентификационной маркировке; и

1915.112(б)(1)(iii)

Не использовать без прикрепленной и разборчивой идентификационной маркировки, как того требует параграф (b)(1)(i) данного раздела.

1915.112(б)(2)

Выступающие концы прядей в соединениях на стропах и уздечках должны быть покрыты или затуплены.

1915.112(б)(3)

Если в качестве проушин используются зажимы для тросов с U-образными болтами, работодатели должны использовать Таблицу G-1 в § 1915.118 для определения количества зажимов и расстояния между ними. Работодатели должны установить U-образный болт так, чтобы секция «U» соприкасалась с тупиковым концом каната.

1915.112(б)(4)

Трос не должен быть закреплен узлами.

1915.112 (с)

Цепи и цепные стропы

.

1915. 112 (с) (1)

Работодатели должны обеспечить, чтобы цепи и цепные стропы:

1915.112 (с) (1) (я)

Иметь постоянно прикрепленные и разборчивые идентификационные маркировки, предписанные изготовителем, которые указывают рекомендуемую безопасную рабочую нагрузку для типа (типов) используемой сцепки, угол, на котором она основана, и количество опор, если более один;

1915.112(с)(1)(ii)

Не допускайте превышения рекомендуемой безопасной рабочей нагрузки, указанной производителем на идентификационной маркировке; и

1915.112(с)(1)(iii)

Не использовать без прикрепленной и разборчивой идентификационной маркировки, как того требует параграф (c)(1)(i) данного раздела.

1915.112 (с) (2)

Все строповые цепи, включая концевые крепления, должны подвергаться визуальному осмотру перед использованием в работе. Тщательный осмотр всех используемых цепей должен проводиться каждые 3 месяца. На каждой цепи должен быть указан месяц, в котором она была тщательно осмотрена. Тщательный осмотр должен включать осмотр на предмет износа, дефектов сварных швов, деформации и увеличения длины или растяжения.

1915.112 (с) (3)

Работодатели должны отмечать износ звеньев, не сопровождающийся растяжением более 5 процентов, и снимать цепь с эксплуатации при максимально допустимом износе в любой точке звена, как указано в Таблице G-2 в § 1915.118, достигнуто.

1915.112 (с) (4)

Цепные стропы должны быть выведены из эксплуатации, когда из-за растяжения увеличение длины измеренного участка превышает пять (5) процентов; когда ссылка согнута, перекручена или иным образом повреждена; или когда появляются выпуклые шарфы или дефекты сварных швов.

1915.112 (с) (5)

Весь ремонт цепей должен производиться под квалифицированным надзором. Звенья или части цепи, признанные дефектными, как описано в параграфе (c)(4) настоящего раздела, должны быть заменены звеньями соответствующих размеров и изготовленными из материала, аналогичного материалу цепи. Перед тем, как отремонтированные цепи будут возвращены в эксплуатацию, они должны пройти контрольные испытания с испытательной нагрузкой, рекомендованной изготовителем.

1915.112 (с) (6)

Цепи из кованого железа, находящиеся в постоянном использовании, должны подвергаться отжигу или нормализации с интервалами, не превышающими шести месяцев, в соответствии с рекомендациями изготовителя. Следует проконсультироваться с производителем цепей относительно рекомендуемых процедур отжига или нормализации. Цепи из сплава никогда не должны подвергаться отжигу.

1915.112 (с) (7)

Груз нельзя поднимать с цепью, имеющей перегиб или узел. Цепь нельзя укорачивать болтами, проволокой или узлом.

[47 FR 16986, 20 апреля 1982 г.; 67 ФР 44543, 3 июля 2002 г.; 76 ФР 33609, 8 июня 2011 г.]

Погрузочно-разгрузочные работы – Цепные стропы: Ответы по охране труда

Ответы по охране труда Информационные бюллетени

Легко читаемые информационные бюллетени с вопросами и ответами, охватывающие широкий спектр тем по охране труда и технике безопасности на рабочем месте, от опасностей до заболеваний, эргономики и продвижения на рабочем месте. . ПОДРОБНЕЕ >

Загрузите бесплатное приложение OSH Answers

Искать во всех информационных бюллетенях:

Поиск

Введите слово, фразу или задайте вопрос

ПОМОЩЬ

Кто должен проверять цепные стропы?

Компетентное лицо (иногда называемое назначенным лицом) несет ответственность за все проверки строп.


Когда следует осматривать цепные стропы?

Все стропы (новые, измененные, модифицированные или отремонтированные) должны быть проверены компетентным лицом перед их использованием на рабочем месте, чтобы убедиться, что они изготовлены в соответствии со спецификациями, не повреждены и подходят для выполняемой работы. Для ведения учета целесообразно, чтобы на каждой цепи была металлическая бирка с идентификационным номером и информацией о предельной нагрузке. Сведения о длине цепи и других характеристиках, а также график осмотра должны быть занесены в журнал учета.

Компетентное лицо также должно периодически проверять цепные стропы, но не реже одного раза в год. Частота осмотра зависит от частоты использования стропы, типов выполняемых подъемных работ, условий, в которых используется стропа, а также предыдущего опыта эксплуатации и эксплуатации аналогичных строп. Если строп используется в более тяжелых условиях, то осмотр необходимо проводить каждые 3 месяца.

Осмотры должны быть протоколированы.

В дополнение к проверкам, проводимым компетентным лицом, пользователь должен проверять цепные стропы и аксессуары перед каждым использованием и перед помещением на хранение. Проверьте наличие видимых дефектов в звеньях и крюках и деформации фурнитуры.


Как следует проверять цепные стропы во время осмотра?

  • Очистите ремень перед осмотром.
  • Проверьте идентификационную бирку
  • Подвесьте или растяните цепь на ровном полу в хорошо освещенном месте. Уберите все повороты. Измерьте длину стропы. Выбросьте, если строп растянулся.
  • Проведите пошаговую проверку и утилизируйте, если:

a) Износ превышает 15% диаметра звена.

b) Порезы, надрезы, трещины, выемки, обожженные, сварные брызги или коррозионные язвы.

c) Деформированные, скрученные или изогнутые звенья или компоненты цепи.

г) Растянутый. Ссылки, как правило, закрываются и становятся длиннее.

  • Проверьте главное звено, грузовые штифты и крюки на наличие любой из вышеперечисленных неисправностей. Крючки должны быть изъяты из эксплуатации, если они были раскрыты более чем на 15% от нормального раскрытия зева, измеренного в самом узком месте, или повернуты более чем на 10° от плоскости несогнутого крючка.
  • Справочные таблицы производителей показывают грузоподъемность строп и сцепки. Запишите производителя, тип, предельную нагрузку и даты осмотра.

Как безопасно использовать цепные стропы?

  • Всегда знайте, как правильно использовать оборудование, процедуры строповки перед попыткой подъема.
  • Осмотрите стропы и аксессуары перед использованием на наличие дефектов.
  • Замените сломанные предохранительные защелки.
  • Узнайте вес груза перед подъемом. Не превышайте номинальную нагрузку стропа.
  • Проверить, свободно ли сидят цепные стропы. Не применяйте силу, не забивайте и не заклинивайте цепные стропы или фитинги в нужном положении.
  • Держите руки и пальцы подальше от груза и цепи при натяжении строп и при посадке груза.
  • Убедитесь, что груз можно поднять.
  • Выполните пробный подъем и пробное опускание, чтобы убедиться, что груз сбалансирован, устойчив и надежно закреплен.
  • Сбалансируйте груз, чтобы избежать чрезмерной нагрузки на один рычаг стропа или свободного проскальзывания груза.
  • Уменьшите предел рабочей нагрузки, если возможен сильный удар.
  • Накладки на острые углы для предотвращения изгиба звеньев и защиты груза.
  • Расположите крюки многоветвевых строп наружу от груза.
  • Оцепить территорию.
  • Уменьшите предельную нагрузку при использовании цепи при температуре выше 425°C (800°F).
  • Хранить цепные стропы на стеллажах в специально отведенных местах и ​​не лежать на земле. Место хранения должно быть сухим, чистым и свободным от каких-либо загрязнений, которые могут повредить стропу.

Чего следует избегать при использовании цепных стропов?

  • Избегайте ударной нагрузки: не дергайте груз при подъеме или опускании стропы. Это движение увеличивает фактическую нагрузку на стропу.
  • Не оставляйте без присмотра подвешенные грузы.
  • Не тяните цепи по полу и не пытайтесь вытащить застрявший строп из-под груза. Не используйте стропу для перетаскивания груза.
  • Не используйте изношенные или поврежденные стропы.
  • Не поднимать за крюк.
  • Не перегружайте и не подвергайте стропу ударным нагрузкам.
  • Не защемляйте стропы при погрузке груза.
  • Не соединяйте цепь, вставляя болт между двумя звеньями.
  • Не укорачивайте цепь узлами или скручиванием, кроме как с помощью встроенной цепной муфты.
  • Не устанавливайте крюки силой и не молотком.
  • Не используйте самодельные соединения. Используйте только приспособления, предназначенные для цепи.
  • Не подвергать термической обработке или сварке звенья цепи: грузоподъемность резко снизится.
  • Не подвергайте звенья цепи воздействию химикатов без разрешения производителя.
  • Не стойте на одной линии или рядом с ветвями натянутой стропы.
  • Не стойте и не проходите под подвешенным грузом.
  • Не катайтесь на слинге.

Последнее обновление документа: 14 декабря 2018 г.

Добавьте значок на свой веб-сайт или в интранет, чтобы ваши сотрудники могли быстро найти ответы на свои вопросы по охране труда и технике безопасности.

Что нового

Ознакомьтесь с нашим списком «Что нового», чтобы узнать, что было добавлено или изменено.

Нужна дополнительная помощь?

Свяжитесь с нашей информационной линией безопасности

905-572-2981

Бесплатный номер 1-800-668-4284
(в Канаде и США)

Расскажите нам, что вы думаете

Как мы можем сделать наши услуги более полезными для вас? Свяжитесь с нами, чтобы сообщить нам.

Отказ от ответственности

Несмотря на то, что предпринимаются все усилия для обеспечения точности, актуальности и полноты информации, CCOHS не гарантирует, не гарантирует, не заявляет и не ручается за правильность, точность или актуальность предоставленной информации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
