2.1.2. Построение уклона и конусности

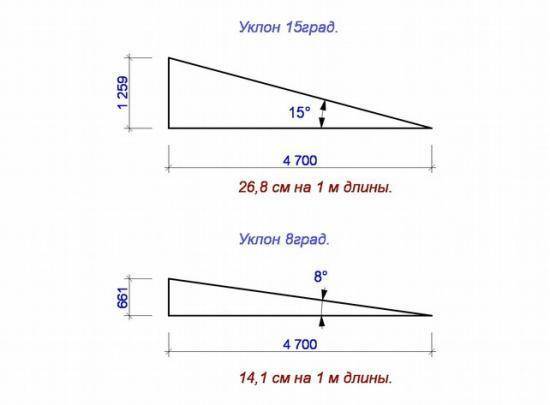

Уклон – это величина, которая характеризует наклон одной линии по отношению к другой. Уклон i прямой АС относительно прямой АВ (рис. 37) определяется как отношение разности высот двух точек А и С к горизонтальному расстоянию между ними:

Уклон может быть выражен простой дробью, десятичной или в процентах.

Рис. 37. Уклон прямой

Рис. 38. Построение прямой с уклоном 1:5

Задача. Через точку А провести прямую АС с уклоном 1:5 к горизонтальной прямой (рис. 38). Из точки А проводят горизонтальный луч и откладывают на нем пять произвольных равных отрезков. На перпендикуляре, восстановленном из конечной точки В, откладывают одну такую часть. Уклон гипотенузы АС треугольника АСВ будет равен 1:5.

Конусность К определяется как отношение разности диаметров D и d двух поперечных сечений конуса к расстоянию между ними (рис. 39).

Рис. 39. Конусность

Рис. 40. Построение конусности 1:5

Конусность, как и уклон, выражается простой дробью, десятичной или в процентах. На рис. 40 показано построение конусности 1:5. ВС=FЕ.

Очертания многих элементов деталей в машиностроении, в строительных конструкциях и различных инженерных сооружениях имеют кривые линии. Кривые, графическое построение которых производят циркулем, называются циркульными кривыми (окружности, коробовые кривые, завитки).

Кривые, графическое построение которых выполняется с помощью лекал, называются лекальными кривыми (эллипс, парабола, гипербола и т.д.).

Эллипсом называется геометрическое место точек М плоскости, сумма расстояний которых от двух данных точек F₁ и F₂ есть величина постоянная и равна отрезку АВ (рис. 41,а).

Точки F₁ и F₂ называются фокусами эллипса; отрезок АВ – большой осью; отрезок СD, перпендикулярный к АВ – малой осью; точка О – центром эллипса. Каждой точке эллипса соответствуют две точки, расположенные симметрично относительно большой и малой осей, и одна точка, расположенная симметрично относительно центра эллипса О. На рис. 42,б, а точки, симметричные М, обозначены М₁, М₂

и М₃.

Рис. 41. Эллипс

Прямая, проходящая через центр эллипса, называется его диаметром. Большая и малая оси называются главными диаметрами эллипса. Два диаметра эллипса называются сопряженными, если каждый из них делит пополам хорды, параллельные другому диаметру.

Рассмотрим один из способов построения эллипса по большой АВ и малой СD осям (рис. 41, а, б):

1). Из центра О проводим вспомогательные окружности диаметрами соответственно равным величине большой оси эллипса АВ и малой СD.

2). Для построения любой точки J эллипса (рис. 42,а) из центра О проводим любую секущую прямую и отмечаем точки i и i₁ пересечения ее со вспомогательными окружностями.

3). Из точки i на большой окружности проводим прямую, перпендикулярную большой оси АВ, через точку i

1 – прямую, перпендикулярную малой оси СD. Точка J пересечения этих прямых является искомой точкой эллипса. Помня о свойстве симметрии эллипса, определяем J₁, J₂ и J₃.

В практической работе (рис.42,б) секущие прямые проводят через точки деления большой окружности на 12 и более равных частей.



Рис. 42. Построение эллипса по большой АВ и малой СD осям.

Эвольвента – плоская кривая, образуемая траекторией любой точки прямой линии, перекатываемой по окружности без скольжения.

Рассмотрим способ построения эвольвенты окружности (рис.43):

1). Из конечной точки вертикального диаметра А (самая нижняя точка окружности) проводят касательную, на которой откладывают длину окружности (

πD). Этот отрезок и окружность делят на одинаковое количество частей (например, 12).

2). В точках 1, 2, 3…11 на окружности проводят касательные к ней, на которых соответственно откладывают отрезки А1₁, А2₁, А3₁…А11₁.

3). Полученные точки 1’…12’ будут принадлежать очерку эвольвенты окружности. Соединяют эти точки при помощи гладкой лекальной кривой.

Рис.43. Эвольвента окружности.

Построение уклона и конусности

Содержание:

1. Построение уклона и конусности
2. Уклон
3. Конусность



По этой ссылке вы найдёте полный курс лекций по математике:

Решение задач по математике

Уклон

Уклоном называют величину, характеризующую наклон одной прямой линии к другой прямой. Уклон выражают дробью или в процентах. Уклон / отрезка В С относительно отрезка ВЛ определяют отношением катетов прямоугольного треугольника ЛВС (рисунок 50, а), т. е.

• Для построения прямой ВС (рисунок 50. а) с заданной величиной уклона к горизонтальной прямой, например 1:4, необходимо от точки А влево отложить отрезок АВ, равный четырем единицам длины, а вверх отрезок АС, равный одной единице длины. Точки С и В соединяют прямой, которая даст направление искомого уклона.
• Уклоны применяются при вычерчивании деталей, например, стальных балок и рельсов, изготовляемых на прокатных станах, и некоторых деталей, изготовленных литьем.

При вычерчивании контура детали с уклоном сначала строится линия уклона, а затем контур. Если уклон задается в процентах, например, 20 % (рисунок 50, б)> то линия уклона строится так же, как гипотенуза прямоугольного треугольника.

Длину одного из катетов принимают равной 100 %, а другого — 20 %. Очевидно, что уклон 20 % есть иначе уклон 1:5. Г1о ГОСТ 2.307—68 перед размерным числом, определяющим уклон, наносят условный знак, острый угол которого должен быть направлен в сторону уклона (рисунок 50, а и б). Подробнее обозначение уклона приведено в разделе 1.7 «Нанесение размеров и предельных отклонений».

Возможно вам будут полезны данные страницы:

Объемно-планировочное решение здания (ОПР) Расположение (компоновка) помещений

Круги Эйлера фигуры, условно изображающие множества

Метод Фурье для уравнения теплопроводности

Теория сплайнов примеры решения



Конусностью называется отношение диаметра основания конуса к его высоте (рисунок 51, а).

Конусность

Обозначается конусность буквой С. Если конус усеченный (рисунок 51, б) с диаметрами оснований D и d и длиной L, то конусность определяется по формуле: Например (рисунок 51, б), если известны размеры D= 30 мм, d- 20 мм и L = 70 мм, то Если известны конусность С, диаметр одного из оснований конуса d и длина конуса можно определить второй диаметр конуса.

• Например, С- 1:7, d- 20 мм и 1 = 70 мм; D находят по формуле (рисунок 51, б). По ГОСТ 2.307—68 перед размерным числом, характеризующим конусность, необходимо наносить условный знак конусности, который имеет вид равнобедренного треугольника с вершиной, направленной в сторону вершины конуса (рисунок 51, б).

Подробнее обозначение конусности приведено в разделе 1.7 «Нанесение размеров и предельных отклонений». Вопросы для самопроверни 1. Что называется уклоном? 2. Что называется конусностью? 3. Как обозначается на чертеже конусность и уклон? 4. Как определяется конусность и уклон?
