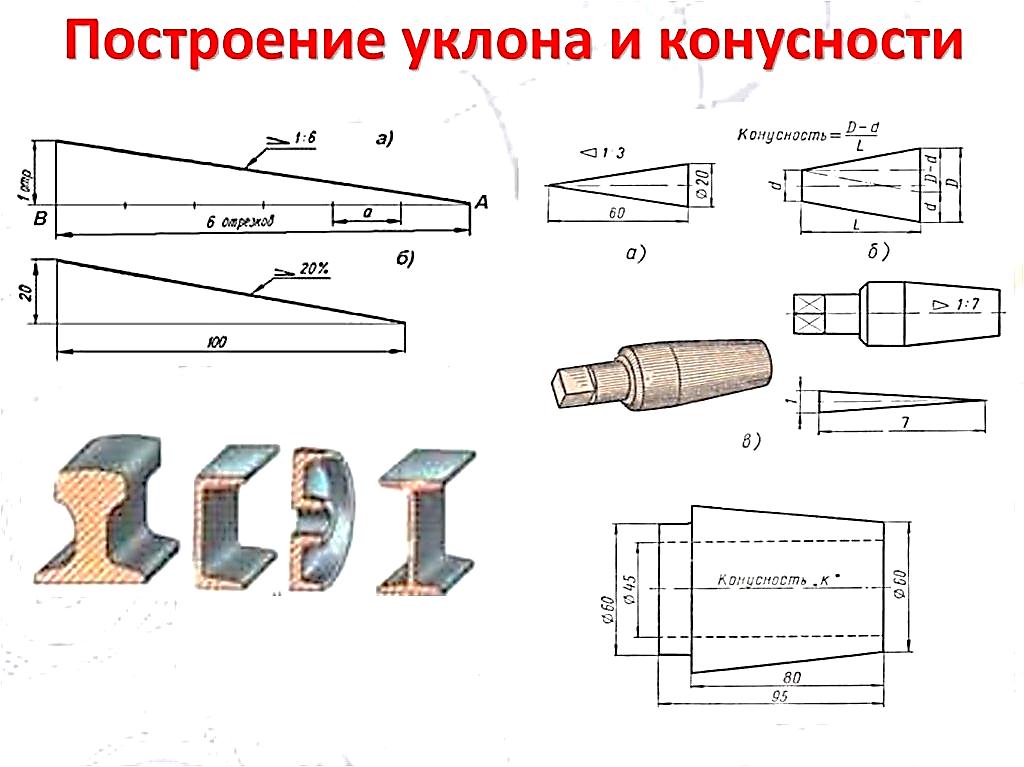

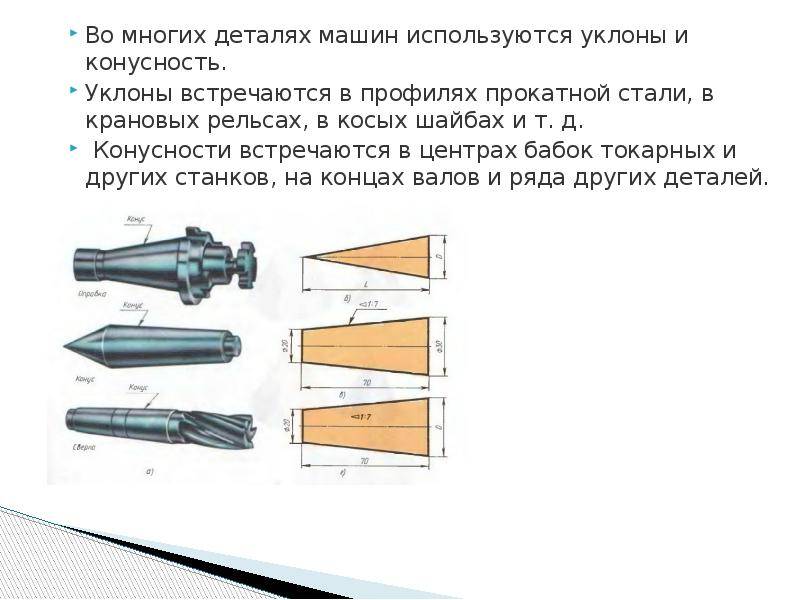

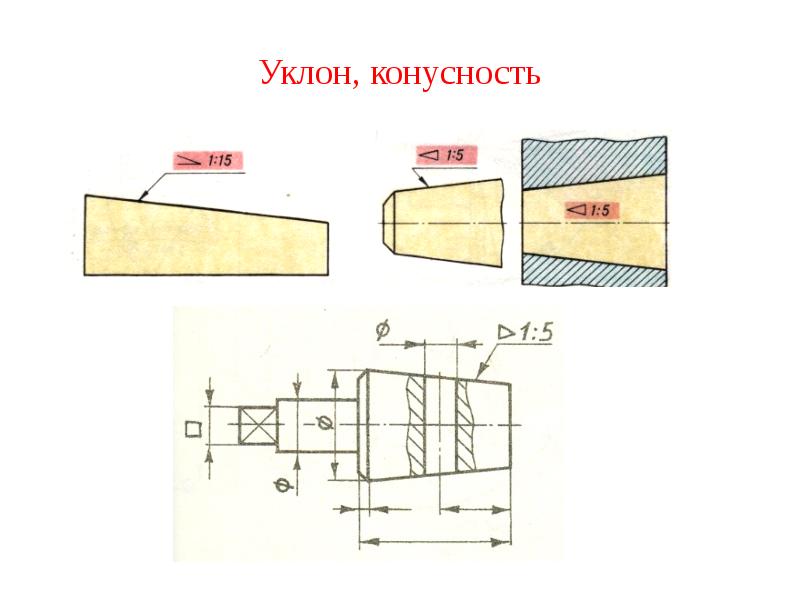

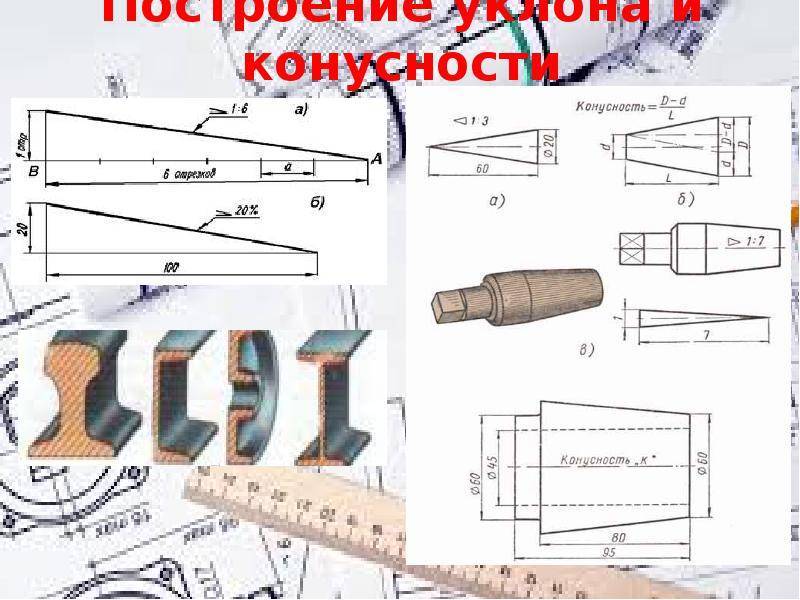

2.1.2. Построение уклона и конусности

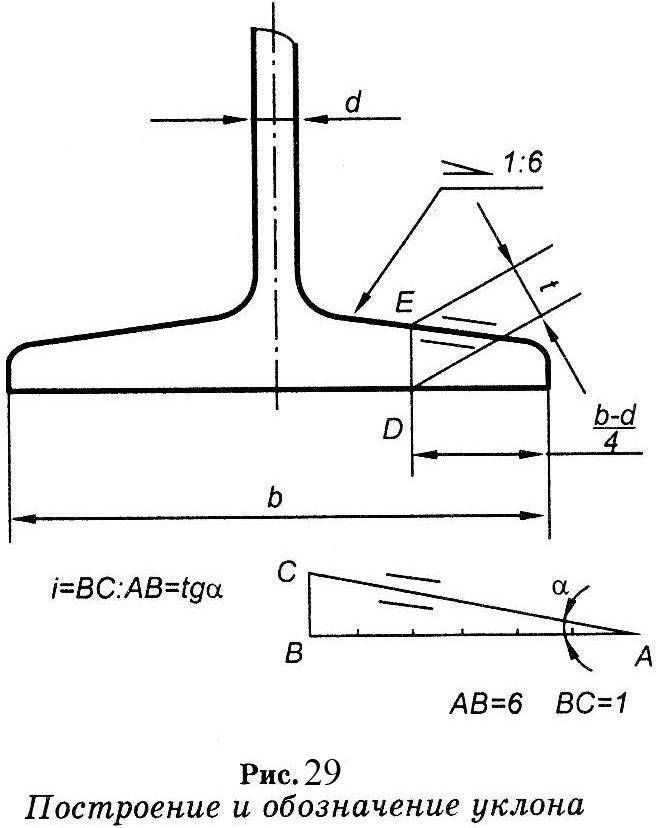

Уклон – это величина, которая характеризует наклон одной линии по отношению к другой. Уклон i прямой АС относительно прямой АВ (рис. 37) определяется как отношение разности высот двух точек А и С к горизонтальному расстоянию между ними:

Уклон может быть выражен простой дробью, десятичной или в процентах.

Рис. 37. Уклон прямой

Рис. 38. Построение прямой с уклоном 1:5

Задача. Через точку А провести прямую АС с уклоном 1:5 к горизонтальной прямой (рис. 38). Из точки А проводят горизонтальный луч и откладывают на нем пять произвольных равных отрезков. На перпендикуляре, восстановленном из конечной точки В, откладывают одну такую часть. Уклон гипотенузы АС треугольника АСВ будет равен 1:5.

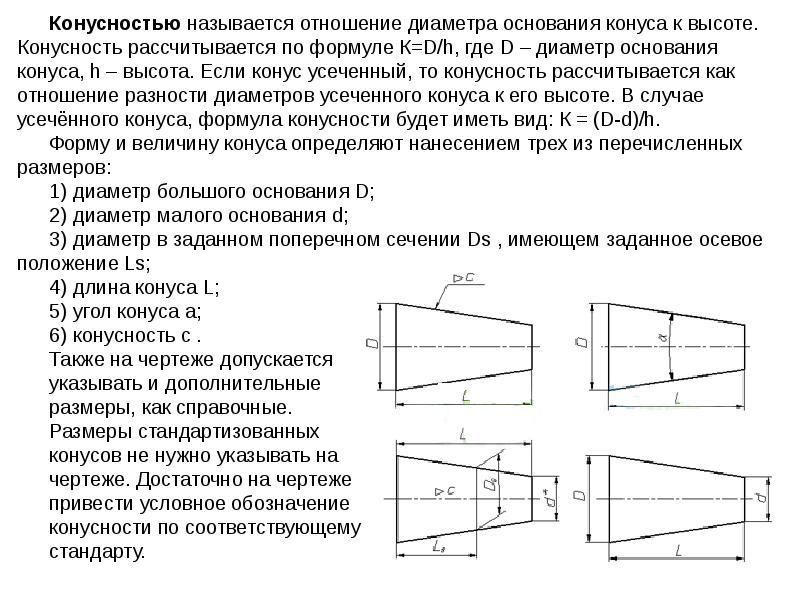

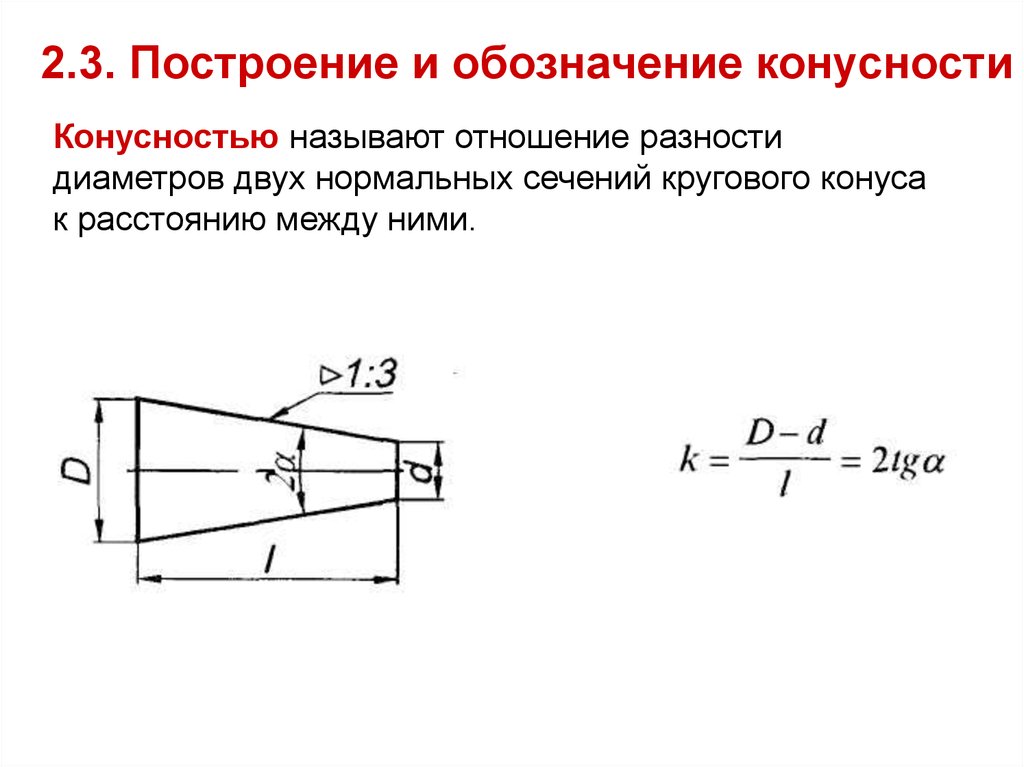

Конусность К определяется как отношение разности диаметров D и d двух поперечных сечений конуса к расстоянию между ними (рис. 39).

Рис. 39. Конусность

Рис. 40. Построение конусности 1:5

Конусность, как и уклон, выражается простой дробью, десятичной или в процентах. На рис. 40 показано построение конусности 1:5. ВС=FЕ.

Очертания многих элементов деталей в машиностроении, в строительных конструкциях и различных инженерных сооружениях имеют кривые линии. Кривые, графическое построение которых производят циркулем, называются циркульными кривыми (окружности, коробовые кривые, завитки).

Кривые, графическое построение которых выполняется с помощью лекал, называются лекальными кривыми (эллипс, парабола, гипербола и т.д.).

Эллипсом называется геометрическое место точек М плоскости, сумма расстояний которых от двух данных точек F₁ и F₂ есть величина постоянная и равна отрезку АВ (рис. 41,а).

Точки F₁ и F₂ называются фокусами эллипса; отрезок АВ – большой осью; отрезок СD, перпендикулярный к АВ – малой осью; точка О – центром эллипса. Каждой точке эллипса соответствуют две точки, расположенные симметрично относительно большой и малой осей, и одна точка, расположенная симметрично относительно центра эллипса О. На рис. 42,б, а точки, симметричные М, обозначены М₁, М₂ и М

3.

Рис. 41. Эллипс

Прямая, проходящая через центр эллипса, называется его диаметром. Большая и малая оси называются главными диаметрами эллипса. Два диаметра эллипса называются сопряженными, если каждый из них делит пополам хорды, параллельные другому диаметру.

Рассмотрим один из способов построения эллипса по большой АВ и малой СD осям (рис. 41, а, б):

1). Из центра О проводим вспомогательные окружности диаметрами соответственно равным величине большой оси эллипса АВ и малой СD.

2). Для построения любой точки J эллипса (рис. 42,а) из центра О проводим любую секущую прямую и отмечаем точки i и i₁ пересечения ее со вспомогательными окружностями.

3). Из точки i на большой окружности проводим прямую, перпендикулярную большой оси АВ, через точку i

1 – прямую, перпендикулярную малой оси СD. Точка J пересечения этих прямых является искомой точкой эллипса. Помня о свойстве симметрии эллипса, определяем J₁, J₂ и J₃.

В практической работе (рис.42,б) секущие прямые проводят через точки деления большой окружности на 12 и более равных частей.



Рис. 42. Построение эллипса по большой АВ и малой СD осям.

Эвольвента – плоская кривая, образуемая траекторией любой точки прямой линии, перекатываемой по окружности без скольжения.

Рассмотрим способ построения эвольвенты окружности (рис.43):

1). Из конечной точки вертикального диаметра А (самая нижняя точка окружности) проводят касательную, на которой откладывают длину окружности (

πD). Этот отрезок и окружность делят на одинаковое количество частей (например, 12).

2). В точках 1, 2, 3…11 на окружности проводят касательные к ней, на которых соответственно откладывают отрезки А1₁, А2₁, А3₁…А11₁.

3). Полученные точки 1’…12’ будут принадлежать очерку эвольвенты окружности. Соединяют эти точки при помощи гладкой лекальной кривой.

Рис.43. Эвольвента окружности.

Графическая работа 03

Вычертить по заданным размерам контуры деталей. Линии построения уклона и конусности сохранить.
Вычертить по заданным размерам контуры деталей. Линии построения лекальной кривой сохранить.

---
