Пожарный рукав: определение, виды и устройство

Пожарный рукав – это гибкий трубопровод, предназначенный для транспортирования огнетушащих веществ, оборудованный при эксплуатации в расчете пожарного автомобиля, а также в составе пожарного крана с пожарными соединительными головками.

Комплект пожарно-технического вооружения для подачи огнетушащих веществ в очаг пожара состоит из пожарных рукавов и гидравлического оборудования. Его использование позволяет формировать насосно-рукавную систему пожарного автомобиля (мотопомпы) в целях обеспечения подачи огнетушащих веществ.

Пожарные рукава

История

При помощи пожарной трубы можно было тушить пожар только снаружи – при помощи же пожарного рукава и ствола стало возможным проникать к самому очагу пожара.

По мере совершенствования пожарные трубы были приспособлены для всасывания воды, однако, невозможно было её всасывать из более глубокого места.

Для этого не доставало всасывающих рукавов, которые появились вскоре после изобретения напорных (нагнетательных или выкидных). Установить точно и определенно, где впервые появились всасывающие рукава, не представляется возможным.

Известно, что первые такие рукава делались из красной меди.

О гибких, гнущихся всасывающих рукавах, между прочим, упоминается в 1724 году. Напорные рукава первоначально изготовлялись из сшитой парусины, но они оказались очень непрочными и были заменены рукавами, сшитыми из кожи, затем такими же рукавами с заклепками. Кожаные рукава оказались тоже неудобными, мало гибкими и очень тяжелыми.

Братья Бурбах, в селе Герзельгау, в 1822 году, нашли способ изготовлять тканые рукава без шва, на ткацком станке. Такие рукава начали производить с большим успехом, но это производство имело свой недостаток – получаемая ткань выходила неодинаковой.

После изобретения в середине 19-го столетия механических ткацких станков, изготовление тканых рукавов получило огромное распространение, так как ткань получается совершенно ровной и одинаковой.

Как правильно шланг или рукав

Это вопрос традиций, установившихся в той или иной отрасли или подотрасли. В пожарной охране гибкие трубопроводы, в том числе и гидравлические шланги высокого давления, предназначенные для подачи огнетушащих веществ к месту пожара, принято называть рукавами.

Устройство

Общая схема расположения их конструктивных элементов приведена на рисунке.

Схема расположения конструктивных элементов всасывающих и напорно-всасывающих рукавов

1 – внутренняя резиновая камера; 2 – текстильный слой; 3 – проволочная спираль; 4 – промежуточный резиновый слой; 5 – текстильный слой

Познавательное видео о том, как делают пожарные рукава

Виды

Пожарные рукава подразделяются на:

  • всасывающие;
  • напорно-всасывающие;
  • напорные.

Всасывающие и напорно-всасывающие

Всасывающий пожарный рукав – это рукав жесткой конструкции, предназначенный для отбора воды из водоисточника с помощью пожарного насоса.

Напорно-всасывающий рукав – предназначен для забора воды из водоисточника с помощью пожарного насоса или из системы противопожарного водоснабжения (находящейся под избыточным гидравлическим давлением) и транспортирования ее для пожаротушения. Пожарные автомобили комплектуют всасывающими и напорно-всасывающими рукавами, по ГОСТ 5398-76, с условным проходом 80, 100 и 125. Для пожаротушения применяют всасывающие и напорно-всасывающие рукава классов Б и КЩ.

Напорные

Напорный пожарный рукав это пожарный рукав для транспортирования огнетушащих веществ под избыточным давлением. Напорные рукава состоят из тканого или ткановязаного каркаса и внутреннего гидроизоляционного покрытия. При изготовлении каркаса напорного рукава используют нити из химических и натуральных волокон. Внутреннее гидроизоляционное покрытие изготавливается из различных видов резин, латекса, полиуретанов и других полимерных материалов. Напорные рукава с каркасом из натуральных волокон могут быть без внутреннего гидроизоляционного покрытия. В зависимости от назначения напорного рукава его каркас может иметь наружное защитное покрытие или пропитку.

По назначению напорные рукава подразделяются на рукава для комплектации пожарных машин (РПМ) и для оборудования наружных (РПК-Н) и внутренних (РПК-В) пожарных кранов зданий и сооружений. По стойкости к внешним воздействиям напорные рукава подразделяются на рукава:

  • обычного исполнения;
  • специального исполнения: износостойкие (И), маслостойкие (М), термостойкие (Т).

Износостойкие рукава обладают повышенной стойкостью к абразивному износу, могут более эффективно, по сравнению с обычными рукавами, применяться при прокладке рукавных линий по абразивным поверхностям (асфальту, бетону, строительным конструкциям), что особенно важно при тушении пожаров в городских условиях и на производственных предприятиях.

Маслостойкие рукава

устойчивы к воздействию масла, нефтепродуктов и щелочи и могут успешно применяться при тушении пожаров на предприятиях нефтяной и химической промышленности.

Термостойкие рукава обладают повышенной стойкостью к контакту с нагретым предметом, могут эффективно применяться в местах воздействия тепловых потоков повышенной интенсивности и повышенных температур, а также при прокладке рукавных линий по нагретым предметам (тлеющим углям, строительным конструкциям и т.п.), например, на стадии ликвидации пожара. Особую подгруппу термостойких напорных рукавов составляют перколированные напорные рукава.

Перколированные напорные рукава – это напорные рукава, конструкция которых обеспечивает термостойкость за счет увлажнения их наружной поверхности по всей длине транспортируемыми огнетушащими веществами (водой, водными растворами пенообразователей и т.п.) под давлением. Перколированные напорные рукава предназначены в основном для тушения пожаров, когда необходима прокладка напорных рукавов по нагретым до значительной температуры поверхностям (тлеющим торфяникам, углям и т.

п.). Широко применяются для тушения лесоторфяных пожаров.

 Подробнее о рукавной линии, ее видах, правилах прокладки и защите

читайте в материале по ссылке >>

Дополнительный материал по теме:

  1. Методическое руководство по организации и порядку эксплуатации пожарных рукавов.
  2. Методические рекомендации по проверке организации содержания и эксплуатации пожарных рукавов и рукавного оборудования в дежурном карауле (смене) пожарной части.

Источники: ГОСТ 12.2.047-86. ССБТ. Пожарная техника. Термины и определения; ГОСТ 12.4.009-83. ССБТ. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание; ГОСТ 5398-76. Рукава резиновые напорно-всасывающие с текстильным каркасом неармированные. Технические условия. Учебник «Пожарная техника». Под редакцией Безбородько М.Д. – М.: Академия ГПС МЧС России, 2004.

Пожарный рукав: виды, классификация, характеристики, требования

Что такое пожарный рукав?

Пожарный рукав — одно из главных приспособлений для тушения пожаров. Невозможно себе представить работу пожарных без него. Представляет собой трубопровод мягкого или твердого состава, имеющий соединительные головки, чтобы присоединяться к источникам водоснабжения. Состоит из ручных стволов или специальной соединяющей арматуры. Рукав изготавливается из брезента или синтетической ткани. Для устойчивости к высоким или низким температурам, повышения прочности снаружи его покрывают армированным металлом. Внутри рукав чаще всего резиновый. С его помощью можно осуществлять подачу воды, пены и других противопожарных средств в самый очаг возгорания для его предотвращения.

Пожарными рукавами оснащены все машины МЧС. Также они должны быть и на других объектах, где имеется возможность их подключить, т.е. в наличии есть гидранты, краны и другие способы подачи воды. До целевого использования они должны быть в свернутом виде.

Виды пожарных рукавов

Существует 3 вида пожарных рукавов, которые отличаются по способу использования.

Всасывающие

Всасывающий трубопровод, имеющий жесткую конструкцию и работающий под разрежением. Может иметь гладкую или гофрированную текстуру.

Назначение

Предназначается для выкачивания воды с использованием специальных пожарных насосов. Чаще используются для забора воды из открытых источников. В пожарных автомобилях отечественного производства находится на крыше. В более новых моделях или в машинах иностранного выпуска рукав располагается уже рядом с насосом, что, конечно, удобнее.

Конструкция и размеры

Конструкция всасывающего типа усилена и состоит из нескольких слоев: внутри находится резиновая камера, что обеспечивает герметичность, текстильного материала в два слоя, спирали из армированного металла для усиления прочности. А снаружи — специальный текстиль. Всасывающие рукава отличаются долговечностью, повышенной прочностью, а также способностью использоваться при очень высоких и низких температурах.

Длина трубопровода, как правило, стандартная — 4 метра. Может быть также 2 и 8 м. По диаметру бывает от 75 — 200 мм в зависимости от подачи пожарного насоса.

Основные технические характеристики

ХарактеристикиВеличина диаметра
75мм125мм200мм
Длина манжеты100мм150мм150мм
Толщина резинового слоя
внутренний2мм2мм2,2мм
промежуточный1,5мм1,5мм1,5мм
Длина
4000мм4000мм4000мм
Изгиб рукава400мм600мм900мм
Рабочее давление0,5
Рабочий вакуум0,08 МПа0,08 МПа0,08 Мпа
Масса 1 м рукава3,1 кг6,3 кг13,5 кг

Напорно-всасывающие

Напорно-всасывающий трубопровод с более гибкой конструкцией, который может работать как под разрежением, так и под давлением.

Назначение

Суть его работы заключается в том, что один его конец прикрепляется к насосу, а другой необходимо опустить в источник воды. Далее под давлением идет забор жидкости. А потом она транспортируется в место возгорания. Гибкость рукава способствует отсутствию его деформации, если возникает необходимость использовать его на неровной земле.

Конструкция и размеры

Конструкция напорно-всасывающего рукава: внутренний резиновый слой, два слоя текстиля, проволочная спираль, которая является отличием от предыдущей модели, а снаружи — плотный текстиль.

По длине трубопровод 4 м. Диаметр от 50 — 200 мм.

Основные технические характеристики

ХарактеристикиВеличина диаметра
50мм100мм150мм
Длина100мм150мм150мм
Резиновый слой в толщину
внутренний2 мм2 мм2,2 мм
промежуточный1,5 мм1,5 мм1,5 мм
Масса рукава (1 метр)2,1 кг4,5 кг8,0 кг
Изгиб (минимальный)300мм500мм600мм
Рабочее давление 0,3МПа0,3МПа0,3МПа
Длина рукава4000 мм4000мм4000мм
Величина вакуума0,08 МПа0,08 МПа0,08 МПа

Напорные

Напорный — гибкий вид трубопровода. Этот тип является самым распространенным в использовании.

Назначение

Служит для подачи воды и других пожаротущащих средств к месту возгорания под высоким избыточным давлением. Именно он используется в пожарных машинах и кранах. Работает исключительно под давлением. В отличие от двух предыдущих видов, он обладает меньшими габаритами, легким весом и повышенной эластичностью.

Конструкция и размеры

Конструкция напорного рукава состоит из трех слоев: специальная пропитка снаружи, внутри находится резина или другие полимеры и армирующий каркас из тканых натуральных или химических волокон.

Основные технические характеристики

Технические характеристикиВеличина диаметра в миллиметрах
51667789150
Объем рукава407090120350
Пропускная способность111723,540100
Сопротивление рукава в 20 метров0,130,350,0150,0380,00046
Масса 20 м911131524
Рабочее давление1616161412
Масса 1 метра0,450,550,650,751,20

Классификация рукавов

По видам

В зависимости от цели использования и условий для работы:

  • Всасывающие
  • Напорно — всасывающие
  • Напорные

Рабочая среда имеет значение для комплектации рукавами пожарных машин двумя способами:

  • Класса «В» — технической водой;
  • Класса «КЩ» — слабым раствором кислоты и щелочи.

От условий работы рукавов они делятся на:

  • Те, что работают для выкачивания воды из открытых источников под разрежением;
  • Те, что работают под давлением или при частичном вакууме.

В зависимости от величины рабочего давления:

  • 1,0 МПа
  • 1,2 МПа
  • 1,6 МПа
  • 3,0 МПа

По целевому оснащению:

  • Для комплектации пожарных автомобилей;
  • Для использования на других объектах, где имеются внутренние и внешние пожарные краны.

По устойчивости к температуре:

  • Термостойкие
  • Износостойкие
  • Малостойкие.

По материалам изготовления

Напорные рукава можно классифицировать по типу и качеству материала, из которого изготавливаются армирующие каркасы. Существует 2 основных типа:

Натуральные волокна:

  • Льняные
  • Льноджутовые
  • Пеньковые

Синтетические волокна:

  • Прорезиненные рукава, в которых внутри находится гидроизоляционный слой, не имеющий покрытия снаружи. Их отличает гидроустойчивость и способность к использованию подачи воды под высоким давлением;
  • Рукава из латекса — самый надежный вариант. Внутренний гидроизоляционный слой у них с пропиткой каркаса. Могут использоваться для подачи воды под давлением на большие расстояния;
  • Рукава с полимерным покрытием с двух сторон — подходящий вариант для бытового или производственного использования. Отличаются долговечностью и прочностью.

Требования ГОСТ к пожарным рукавам

В соответствии с ГОСТ Р 53271-2009 при работе с пожарными рукавами должны быть соблюдены следующие требования:

  • Пожарные рукава должны быть просты и понятны в использовании. Для этого не должны требоваться специальные знания и навыки. Достаточно только инструкции по эксплуатации.
  • Процент усадки составных материалов, используемых для производства рукавов, после сушки от намокания должен быть не более 5%.
  • Для покрытия наружного слоя трубопровода должны использоваться яркие цвета.
  • Если в рукаве размер входного отверстия 1600 мм, то соотношение его длины к ширине обязано быть не более 1,55.
  • Вес трубопровода не должен быть свыше 25 кг на человека
  • Эластичный рукав в поперечном направлении не должен деформироваться более чем на 15%.
  • Теплоотражательный рукав может загореться. Время, в течение которого произойдет этот процесс, не должно быть менее 15 сек.
  • При тепловом потоке с плотностью 14 кВт/м2, процент ослабления инфракрасного облучения в материале теплоотражательного рукава должен быть не менее 70.
  • Силовой каркас трубопровода в ширину обязан быть не менее 800 мм.
  • Разница в ширинах огнезащитного рукава и силового каркаса не должна превышать 30 мм.

Основные правила эксплуатации

Техника безопасности при работе с рукавами

Существуют определенные правила эксплуатации рукавов:

  • На пожарных машинах рукава размешаются строго в специально отведенных для этого местах.
  • Ни в коем случае нельзя эксплуатировать трубопроводы, на которых есть какие-либо повреждения.
  • Напорные рукава при транспортировке в обязательном порядке должны накрываться специальными чехлами.
  • Если рукав используется на дороге, то его нельзя раскладывать на ней. Для его эксплуатации в этом случае используются специальные мостики.
  • Во избежание механических повреждений рукава не бросаются на землю, когда возникает необходимость в их использовании.
  • Во время их транспортировке на пожарной машине под них подкладывается специальная ткань, чтобы предотвратить протирание.
  • Рукав нельзя волочить по земле, чтобы не повредить его и избежать попадания внутрь песка, грязи и т.д.
  • При тушении пожаров нужно следить, чтобы на верхний слой не попадали разъедающие химические вещества.
  • Для транспортировки рукавов на крыши зданий необходимо использовать специальные веревки. Ни в коем случае нельзя их сбрасывать с высоты.
  • Подача воды в трубопроводе должна быть плавной.
  • Если в процессе тушения пожара на рукаве появилось повреждение, для его временного устранения используют специальные зажимы. Позже эти места помечаются специальным карандашом.
  • При низких температурах в зимнее время вода должна незамедлительно сливаться из рукавов, чтобы не допустить оледенения.

Срок службы рукавов

При надлежащем использовании рукава могут служить до 5 лет. Гарантийный срок составляет 3,5 года. Срок службы изделия может быть и больше, если на нем отсутствуют повреждения. Для того, чтобы это определить, проводятся регулярные проверки. С помощью специальных приборов и насосов проверяется герметичность изделия. Если оно прошло проверку, то его продолжают использовать. Однако даже если рукав не имеет технических повреждений, применять его в работе более 10 лет нельзя.

В случае, когда пожарные шланги не будут использоваться по причине технических неисправностей или превышения срока эксплуатации, они подлежат списанию.

Особенности хранения

Хранение рукавов осуществляется с использованием определенных правил:

  • Перед отправкой на хранение рукава должны быть очищены, вымыты и высушены.
  • Рядом с рукавами не должны находиться вещества, способствующие их повреждению: озон, ультрафиолетовые лучи, прямые солнечные лучи.
  • На них не должны попадать щелочные растворы, кислоты, бензин и др. вещества, которые могут разрушить резину.
  • Температура хранения для всасывающих рукавов должна быть от −25 — +30 градусов.
  • Расстояние от приборов, излучающих тепло должно быть не менее 1 метра.
  • Напорный вид рукавов сматывается в скатку и хранится вертикально. Рядом не должно быть других вещей.
  • На нижних полках лежат трубопроводы с большим диаметром.
  • Новые рукава хранятся отдельно — в специальном складском помещении или на отдельных полках.

Обозначения на пожарных рукавах

Маркировка пожарных рукавов производится на скатках. Она должна быть хорошо видимой и сохранятся невредимой на протяжении всего срока использования и пока действует гарантия.

Для всасывающих и напорно-всасывающих с одной стороны скатки указываются такие данные, как:

  • Названия предприятия, которое изготовило рукав;
  • Дату производства;
  • Внутренний диаметр;
  • Длину;
  • Величину давления;
  • Стандартные обозначения;
  • Печать контроля, поставленную организацией, которая выпустила рукав.

С другой стороны скатки должен быть товарный знак организации — производителя.

Для напорных рукавов обозначения должны быть следующие:

  • Название организации, которая выпустила рукав.
  • Класс продукта.
  • В зависимости от типа объекта, для которой рукав будет использоваться:
    • для пожарных машин — РПМ
    • для пожарных кранов — РПК.
  • От материалов для покрытия:
    • двустороннее полимерное;
    • с внутренней гидроизоляцией и пропиткой:
    • с внутренней гидроизоляцией.
  • Диаметр.
  • Величину рабочего давления.
  • Длину рукава.

Предупреждение свищей в рукавных линиях

При эксплуатации рукавов 1 сорта, на них не должно быть никаких повреждений, в том числе, свищей. У изделий 2-го сорта наличие свищей допускается, но размером не более 150 мм на 20-метровую длину. Для того чтобы проверить рукава, до начала использования при пожарах, проводятся различные испытания изделий.

Рукава прикрепляют к насосу с одной стороны, а с другой закрывают. Затем заполняют его жидкостью для того, чтобы из него полностью вышел воздух. На следующем этапе проверки повышают давление. В таком режиме рукав находится в течение 10 минут. По результатам этого испытания делается вывод о пригодности. Т.е. на рукаве не должно быть повреждений, различных разрывов и вздутий, нигде не должна капать вода.

Если рукава использовались в работе или мылись, сушить их нужно до полного высыхания. При этом не на искусственных источниках тепла, например, на батареях, а на свежем воздухе летом (не на солнце, а в тени) и с использованием специальных сушилок зимой. Температура сушки должна быть не более 50 градусов.

Для профилактики возникновения свищей эксплуатировать пожарные рукава нужно с особой осторожностью. Ненужно при тушении пожара сразу подавать давление большой мощности. Это нужно делать постепенно.

Часто задаваемые вопросы

Какая длина пожарного рукава?

Длина пожарного рукава зависит от того, какой вид трубопровода используется и для каких целей. Для эксплуатации в пожарной машине нужен рукав длиной в 20 метров. Для пожарных кранов используются изделия от 10-21 метра. У всасывающих и напорно-всасывающих рукавов стандартная длина составляет 4 метра.

Какой диаметр пожарного рукава?

Рукава отличаются не только по длине, но и по диаметру. Рукава напорного вида имеет диаметр величиной 25 — 150 мм. Всасывающие — с параметрами 75, 100, 125 мм.

Какой объем у пожарных рукавов?

Величина объема пожарных рукавов колеблется от 40 — 350 литров. От этой характеристики зависит пропускная способность изделия. Другими словами, это количество жидкости для тушения пожара, которую может пропустить шланг. Чем она выше, тем больше эффекта от работы рукава. Тем быстрее с его помощью можно потушить возгорание.

Сколько атмосфер в пожарном шланге?

Давление является одной из основных характеристик пожарных шлангов. Регулярно проводятся проверки на то, сколько атмосфер выдержит рукав. Повышенный уровень давления, равно как и заниженный не допускается при использовании шлангов. Т.к. в первом случае это способствует возникновению разрывов и других технических повреждений, а во втором случае струя воды, предназначенная для тушения пожара, может быть не доставлена до места возгорания вследствие слабого напора. Для всасывающих и напорно-всасывающих шлангов давление находится на уровне 3 МПа, у напорных — 1,6 МПа.

Справочно-информационная система “Ландшафтные пожары”

1.1. Пожарные рукава


Изготовитель: различные изготовители
Статус: серийное производство

Пожарные рукава делятся на напорные, всасывающие и напорно-всасывающие.

Напорные пожарные рукава
Напорные пожарные рукава предназначены для подачи воды, пенообразующего раствора, инертного газа к месту пожара или гипсового раствора при дистанционном возведении перемычек. Напорные пожарные рукава по материалу изготовления делятся на прорезиненные, льняные и капроновые.

Рукав пожарный напорный 51 мм. (с гайками)


Рукав напорный (универсал): диаметр 51 мм, длина 20 метров

Рукав пожарный напорный 25 мм (с гайками)


Рукав напорный: диаметр 25 мм, длина 20 метров

Рукав напорный (универсал):


диаметр 25 и 50 мм, длина 20 метров

Прорезиненные напорные рукава
Прорезиненные напорные рукава покрыты внутри слоем резины или латекса. В зависимости от выдерживаемого гидравлического давления их подразделяют на четыре группы прочности:

  • повышенной – с тремя цветными просновками (полосками), расположенными на расстоянии 10-15 мм одна от другой по всей их длине;
  • усиленной – с двумя цветными просновками по всей их длине;
  • нормальной – с одной цветной просновкой по всей их длине;
  • специальные – диаметром 77 и 150 мм без просновок.

Прорезиненные рукава нормальной, усиленной и повышенной прочности вырабатывают по основе из хлопчатобумажной нитки. Рукава «специальные» изготовляют по основе из льняной нитки. Для изготовления прорезиненных рукавов обычного исполнения применяется морозостойкая резина, позволяющая работать при температурах до -30ºС, а для рукавов северного исполнения при температурах не менее -50ºС.

Характеристика прорезиненных рукавов по давлению:

Диаметр рукава Рабочее гидравлическое давление, атм
нормальной прочности усиленной прочности повышенной прочности специальные
51
66
77
89
150
12
12
12

14
14
14
12
16
16




19,5

10
испытательное гидравлическое давление, атм
51
66
77
89
150
15
15
14

18
18
16
16
20
20




24

12

Обычно прорезиненные рукава поставляются отрезками по 20 м.

Льняные напорные рукава
Льняные напорные рукава являются плоскотканными и вырабатываются из льняной и оческовой пряжи. В зависимости от выдерживаемого ими гидравлического давления рукава делятся на три группы: облегченные, нормальные и усиленные.

Облегченные льняные рукава изготовляют без цветной просновки, оческовые – с одной просновкой черного цвета по всей длине. Нормальные и усиленные рукава имеют соответственно одну и две продольные полосы красного цвета.

Характеристика льняных напорных рукавов:

Диаметр рукава Рабочее гидравлическое давление, атм
облегченныенормальныеусиленные
51
66
5
12
12
15
15
испытательное гидравлическое давление, атм
51
66
8
15
15
20
20

Обычно рукава поставляются отрезками по 20 м.

Прорезиненные напорные рукава из капронового волокна
Они выпускаются диаметром 150 мм. Ткань таких рукавов вырабатывается из капронового волокна. Внутри они покрыты слоем резины, привулканизированной к ткани рукава.

Эти рукава выпускаются двух сортов и должны выдерживать следующее гидравлическое давление:

сортгидравлическое давление, ат
рабочееиспытательное
первый1214
второй810

Толщина внутреннего резинового слоя не превышает 1,8 мм по всему сечению рукава, за исключением швов, где допускается двойная толщина резины.

Стенки всех рукавов состоят из нитей основы и утка, переплетающихся между собой. Различают два вида тканей: ровную и диагональную. В первой нити основы идут параллельно одна другой вдоль оси рукава, а уток – перпендикулярно. В диагональной ткани нити основы и утка располагаются к оси рукава примерно под углом 45º. Для утка берется более прочный материал, чем для основы. Этим достигается лучшее противодействие продольному разрыву, усилия которого в два раза больше напряжений, стремящихся разорвать рукав поперек.

Герметичность льняных рукавов создается за счет намокания и разбухания волокон тканей. Герметичность прорезиненных рукавов достигается путем введения внутрь его резинового слоя с последующей приклейкой или впрессовкой в тканный чехол. В настоящее время горноспасательные части оснащены капроновыми рукавами

Рукава пожарные напорные латексированные


Предназначены для передвижной пожарной техники с целью подачи воды и водных растворов пенообразователей на расстояние под давлением в интервале рабочих температур от -40 oС до +45 oС в районах с умеренным климатом. Диаметр рукавов от 19 до 150 мм . Рабочее давление до 1,6 Мпа

Рукава пожарные всасывающие
Рукава пожарные всасывающие имеют жесткую конструкцию, предназначены для забора и подвода воды от открытого водоисточника к пожарному насосу. Длина рукава – 4 м. Диаметр 25, 50, 75, 100 и 125 мм.

Рукав всасывающий резинотканевый: диаметр 25 и 50 мм, длина 4 метра


Рукав всасывающий резинотканевый: диаметр 25 мм, длина 5 метров.


Рукав всасывающий резинотканевый: диаметр 51 мм, длина 5 метров.

Рукава напорно-всасывающие
Рукав напорно-всасывающий применяется для всасывания и нагнетания различных жидкостей, химических веществ, топлив, масел на нефтяной основе и газов. Рукав всасывающий состоит из внутреннего резинового слоя, одного или нескольких слоев текстильного каркаса и наружного резинового слоя.

Виды и особенности пожарных рукавов, отличительные черты и типы

Пожарные рукава – особенности конструкций

Используются такие рукава для подачи воды под сильным давлением. Рассчитаны эти изделия на рабочее давление в 1 кгс/см².

Для повышения прочности, долговечности и защиты рукавов от воздействия щелочей, высоких температур, нефтепродуктов, на внутреннюю поверхность наносят полимерное покрытие. Внешнюю поверхность армируют металлическим составом. Для быстрого и надежного соединения, рукава оснастили соединительными головками, необходимыми для подключения к гидранту, мотопомпам, парогенераторам и так далее. Также при помощи этих головок увеличивают длину рукава. Это делается в том случае, когда длины одного изделия недостаточно.

В процессе подсоединения двух головок, две прокладки, под сильным давлением воды, расширяются, образуя герметичное соединение. Таким образом, исключается вероятность расстыковки головок.

По назначению и способу применения, рукава могут быть всасывающие, напорные и напорно–всасывающие.

Напорные рукава

Напорные пожарные рукава применяют для перемещения любых огнетушащих средств к месту пожара. Подключается такой вид к мотопомпам, пожарным кранам и другой передвижной технике.

Виды рукавов

Представленные изделия напорного типа могут быть из синтетических и натуральных материалов. Натуральным материалом чаще всего выступает хлопок или лен. К синтетическим изделиям относят латексированные, прорезиненные рукава, а также полимерные виды со специальным двусторонним покрытием. Давление не превышает 3 кгс/см2.

Также напорные рукава различаются с учетом температуры и климатической зоны. Если температура колеблется в пределах –40+45 С, то тогда используют рукава “У”. Если показатель температуры –50+45 С, тогда применяют вид “УХЛ”. Диаметр рукавов представлен с таким показателем – 51, 66, 77, 89, 150 мм при длине 20 метров.

Конструкция

Пожарные рукава, выполненные из льна или хлопка, обладают всегда увлаженной наружной поверхностью. Благодаря постоянному попаданию воды, существенно увеличивается термостойкость при пожаре. Но в этой особенности также есть и недостаток, который заключается в больших потерях воды и сложных условиях эксплуатации при низких температурах.

В прорезиненных изделиях используют резиновую камеру, которая выступает в качестве внутреннего слоя и прикрепляется способом вулканизации. В рукавах из латекса, помимо внутренней латексной поверхности, этим же материалом пропитывают и армирующий каркас. Пленка из латекса отлично защищает внешний слой. Рукава с двухслойной конструкцией оснащены внутренней гидроизоляцией и защитным покрытием из полимера. Такая конструкция снижает потери воды к минимуму, и отлично защищает армирующую ткань от солнечных излучений и повреждений.

Всасывающие рукава – отличительные черты и типы

Всасывающий вид рукава используют для забора воды из различных открытых водоемов. Подается вода к насосам автоцистерн и другим приборам. Всасывание выполняется за счет создания разрежения в рукаве.

Типы рукавов

Пожарные машины комплектуются определенным видом рукава, который определяется с учетом рабочей среды. Для воды используют изделие класса “В”, для кислотно–щелочных растворов применяют “КЩ”.

Всего существует две группы рукавов, которые подбираются с учетом условий работы:

  • для получения воды из открытых водоемов;
  • для работы под давлением или при частичном вакууме.

Такие изделия обладают длиной 4 метра. Определяется длина при помощи размера пеналов в автомобиле. В процессе движения пожарной машины, рукава могут частично просохнуть из–за обдува воздуха. Длина манжеты составляет 75–200 мм, а внутренний диаметр 25–300 мм.

Отличительные черты конструкции

Внутренний слой изделия состоит из резиновой камеры, на которую нанесено два специальных текстильных слоя. Затем можно увидеть спираль из проволоки, промежуточный слой из резины и последний наружный слой из текстиля. Из–за того, что слои сделаны из резины, они обеспечивают воздухо– и водонепроницаемость, а также эластичность. Прочность рукава увеличена благодаря проволочной спирали.

Манжеты в рукавах мягкие из–за того, что спираль не доходит до самых концов. Манжеты необходимы для того, чтобы была возможность навязать рукава на головки и закрепить при помощи хомутов или проволоки. На поверхности мягких манжет можно увидеть маркировку изделия и другую необходимую информацию.

Напорно–всасывающие модели

Представленные напорно–всасывающие изделия сочетают в себе определенные функции всасывания воды при помощи создания разрежения и выпуска раствора воды от источника под давлением. Конструкция этих рукавов практически не отличается от всасывающих моделей. Напорно–всасывающие изделия перевозятся также в пеналах, которыми оборудованы пожарные авто. Показатель диаметра рукава – 25–300 мм, манжета представлена с длиной в 75–200 мм, разрежение – 0,085 МПа, давление варьируется в пределах 0,35–1,10 МПа.

Эксплуатация рукавов

Для длительной эксплуатации рукавов, следует соблюдать определенные правила. При работе с рукавами в зимний период времени, их нужно заносить в теплое помещения, чтобы они оттаяли. Для ускорения процесса, рукава можно разместить в ванной с водой и обязательно накрыть крышками для создания тепла.

После оттаивания, рукав обязательно отмывается от загрязнений, высушивается, проводится внешний осмотр для выявления повреждений. После осмотра, изделие отправляется на ремонт или испытание. Ремонтные работы проводятся путем вулканизации и специальным клеем. При соблюдении этих простых правил, пожарные рукава прослужат максимально долго.

Производственная маркировка изделий

В маркировке двух типов рукавов – всасывающих и напорно–всасывающих содержится:

  • Наименование организации, производящей рукав, или её товарный знак.
  • Класс изделия
    • Б – работает с бензином, топливом, керосином;
    • В – применяют для эксплуатации с загрязненной водой;
    • Г – эксплуатирую с газами;
    • КЩ – применяют для работы со слабым раствором кислоты и щелочи;
    • П – применяют для пищевых средств, например, молока, вина, питьевой воды.
  • Группа
    • всасывающие
    • напорно–всасывающие
  • Диаметр, представлен в мм.
  • Давление для эксплуатации, МПа.
  • Длина, м.
  • Дата производства рукава – месяц и год.
  • Показатель стандарта – ГОСТ.
  • Штемпельная отметка контроля.

В маркировке напорных пожаров содержится:

  • Наименование компании–производителя или торговый знак.
  • Тип рукава в зависимости от комплектации:
    • РПМ – предназначен для пожарных машин;
    • РПК – используют для оснащения кранов, РПК–Н – для наружных и РПК–В – для внутренних.
  • Тип изделия в зависимости от материалов:
    • Д – модель с двусторонним покрытием из полимера;
    • П – рукав с внутренней гидроизоляцией, а также пропиткой каркаса;
    • В – вид изделия с внутренней гидроизоляцией.
  • Диметр, мм.
  • Давление, МПа.
  • Длина изделия (только для моделей РПК), м.
  • Специально исполнение, если оно присутствует.
  • Пожарные рукава могут быть специального и общего исполнения. Это определяется по устойчивости к различным внешним воздействия. Изделия особого исполнения делятся на следующие типы:
    • И – износостойкие модели;
    • М – малостойкие изделия, обладающие повышенной устойчивостью перед влиянием нефтепродуктов, а также масел;
    • Т – термостойкие рукава с максимальной огнеупорной стойкостью при контакте с горячими поверхностями.
  • Перколированные рукава обеспечены отличной термостойкостью. Это возможно из–за увлажнения длины изделия, а также наружной оболочки. Увлажнение выполняется огнетушащими средствами под давлением. Назначение таких рукавов заключается в эффективном тушении пожаров, при необходимости прокладки изделий по поверхности, которая разогрета до максимальных температур. Это могут быть тлеющие угли, трофяники и так далее.
  • Климатическое и районное предназначение
    • категория 1 (ТУ1) – подходит для умеренного, тропического климата;
    • категория 1 (У1) – используют для умеренного климата;
    • категория 1 (УХЛ1) – применят для холодного и умеренного климата.

Маркировка наносится специальным способом, при помощи которого обеспечивается полная читабельность надписи на протяжении срока службы рукава.

Рекомендуем


  • Пожарный Рукав типа Классик 19мм без головок (15±1м)

  • Пожарный рукав типа Премиум 25мм без головок

  • Пожарный рукав типа Премиум 100мм без головок 1,2МПа

Пожарные рукава – Оптово-материальная часть по снабжению “РЕЗЕРВ”. Фильтры-поглотители ФПУ-200, ФП-300

Средства противопожарной безопасности – жизненная необходимость и важное условие безопасности людей и сохранности имущества. Пожарный рукав – это приспособление для тушения пожаров в виде мягкого гибкого трубопровода. Концы этого трубопровода снабжены специальными устройствами для последующего соединения с пожарным устройствам различного типа (кранами, пожарными стволами, пеногенераторами, разветвителями и т. д.).

Типы пожарных рукавов высокого давления.

В связи с особенностями применения выделяют два типа пожарных рукавов:

  • рукава всасывающие. Используются для забора воды из открытых водоемов
  • напорные пожарные рукава. Под высоким давлением по ним подается вода или другие вещества при тушении пожара.

Рукава для для внутренних пожарных кранов и переносных мотопомп.

Специалистам хорошо известен рукав пожарный напорный для пожарных кранов и переносных мотопомп «Универсал». Он часто входит в комплект противопожарного оборудования объектов различного назначения. Имеет отличные характеристики. Они подтверждены официальными сертификатами качества. Имеет многочисленные награды российских и международных специализированных выставок. В 2006 и 2007 годах рукав пожарный напорный для пожарных кранов и переносных мотопомп «Универсал» удостоен знака «100 лучших товаров России».

Рукава для передвижной пожарной техники.

Нередко пожары возникают в условиях низких температур. В таких ситуациях используется специальное оборудование, в том числе рукава пожарные напорные морозостойкие «Стандарт». Название четко характеризует свойства этой модели: рабочее давление – 1,6 МПа. они сохраняют даже при экстремальных температурах, близких – 50 градусов Цельсия.

Рукава пожарные напорные латексированные отлично демонстрируют достижения современной технологии в области противопожарной безопасности. Латекс, основной материал для изготовления рукавов, обеспечивает их повышенную эластичность, компактность при хранении и перевозках. Еще одно неоспоримое преимущество – прочность и долговечность, устойчивость к воздействию плесени и повышенной влажности.

Рукава пожарные напорные прорезиненные типа Армтекс имеют отличные технологические характеристики. К их числу необходимо отнести повышенную устойчивость к химически агрессивным средам, общую износостойкость. В этой марке выделяется группа рукавов, рассчитанных на особенно высокое рабочее давление – 3,0 МПа .

Рукава внутриквартирные

Подробнее

Рукава Латексированные

Подробнее

Рукава Типа Латекс

Подробнее

Рукава РПМ Премиум

Подробнее

Рукава АРМТЭКС

Подробнее

Рукава РПМ Эксперт

Подробнее

Рукава Китай

Подробнее

Рукава РПК Классик

Подробнее

Рукава Универсал

Подробнее

Рукава Гейзер

Подробнее

Рукава Стандарт

Подробнее

Рукава стойкие к стиранию

Подробнее

Рукава термостойкие перколированные

Подробнее

Рукава всасывающие

Подробнее

Рукава напорно-всасывающие

Подробнее

Рукава пожарные напорные РПМ(Д) «Латексированные»

Рукава пожарные напорные РПМ(Д) «Латексированные» с внутренним гидроизоляционным и наружным защитным покрытием из натурального латекса, износостойкие, маслостойкие, морозостойкие, используются для комплектации пожарной техники. Рукава предназначены для подачи воды или пенообразующих жидкостей к очагу пожара, под давлением.

Длина рукава в скатке 20 ± 1 м и 18,5 ± 0,5 м, также могут изготавливаться скаткой до 80 м (под заказ). Рабочее давление, при котором применяют эти рукава, составляет от 10 кгс/см² (1,0 МПа) до 16 кгс/см² (1,6 МПа).

Рукава пожарные напорные РПМ(Д) «Латексированные» предлагаются в комплектации с соединительными головками (гайками) Богданова, с пожарным стволом и соединительной головкой, а также рукав без сбора.

«Латексированные» рукава пожарные производятся согласно ГОСТу. По климатическому исполнению рукава РПМ(Д) «Латексированные» имеет категорию размещения УХЛ1, что позволяет использовать эти рукава в зонах с умеренным и холодным климатом. Нижний температурный предел применения «Латексированных» рукавов составляет – 70°C, а верхний предел до + 45 °C.

Устройство рукавов пожарных напорных РПМ(Д) «Латексированных»

Внутренняя гидроизоляционная камера рукава изготовлена из натурального латекса, что позволяет получить гладкую водоотталкивающую поверхность внутри рукава. Это помогает уменьшить сопротивление и увеличить скорость потока воды и напор.

Внешний слой производят из синтетических волокон капрона или лавсана с защитным покрытием из натурального латекса.

Технология изготовления рукавов пожарных «Латексированных» позволяет добиться эластичности, компактности изделия и удобства при эксплуатации и обслуживании.

Кроме этого, следует отметить высокую устойчивость «Латексированных» рукавов к плесени и грибкам, даже в условиях повышенной влажности. Гарантийный период эксплуатации рукавов «Латексированных» составляет 5 лет.

Эксплуатация рукавов пожарных напорных РПМ(Д) «Латексированных»

Перед прокладкой рукавной линии и присоединении ее к пожарному автомобилю или мотопомпе, необходимо проверить исправность рукава пожарного латексированные, а также состояние соединительных головок и пожарного ствола.

Напорная рукавная линия должна прокладываться без резких изгибов и в стороне от проезжей части. Не допускается прокладка «Латексированных» рукавов по тлеющим или острым предметам и лужам с продуктами ГСМ.

Запрещается волочить по земле рукава пожарные или сбрасывать на них элементы конструкции здания. Если во время эксплуатации рукава образовалась течь, необходимо устранить ее, применяя рукавный зажим или используя отрезок рукава, заранее надетый на основной рукав. После образования свища, отрезок передвигается на место утечки и перекрывает ее.

Прокладывая рукавную линию, следует проверять, чтобы на уплотнители соединительных головок не попадали посторонние частицы. В противном случае это может привести к нарушении герметичности и падению давления.

Чтобы уберечь латексированные рукава от гидравлического удара и разрыва, повышать давление воды нужно постепенно, также плавно необходимо закрывать вентиль пожарного ствола (резкое закрытие может привести к скачку давления).

Во время эксплуатации рукавов пожарных латексированные зимой, существует опасность промерзания. Чтобы этого не допустить, во время длительных остановок насоса или слабого разбора воды, нужно поддерживать циркуляцию, либо опорожнять рукав.

Если отдельные участки напорного рукава промерзли, то транспортировать такой рукав, следует не сгибая промерзшие части. При необходимости можно использовать дополнительные прицепы.

Техническое обслуживание рукавов пожарных напорных РПМ(Д) «Латексированных»

Хранить латексированные рукава необходимо в чистом виде и высушенными. Поэтому, после завершения работ по тушению пожара, рукава отмачивают в ванной с горячей водой (такая же процедура применяется для оттаивания).

Отмоченные (оттаявшие) рукава пожарные моют с помощью щеток или применяют рукавомоечную машину.

Cушат латексированные рукава в сушилках или на открытом воздухе, в тени (в летний период). После полного высыхания, рукава осматривают на наличие повреждений и дефектов: разрывы, трещины, проколы и другое. При обнаружении повреждений рукава (соединительных головок), их направляют в ремонт.

Ремонт производится с помощью специальных клеевых составов или методом вулканизации. Поврежденные головки демонтируются и устанавливаются новые. По окончании ремонта, рукава пожарные РПМ(Д) «Латексированные», в обязательном порядке, проходят испытания.

Во время испытания, с помощью пожарной автоцистерны, в рукава нагнетается вода. Когда она вытеснит воздух и заполнит весь рукав, постепенно повышается давление, пока не достигнет значения 20 кгс/см² (2,0 МПа). Такое давление в рукаве сохраняют в течении 10 минут. Если на поверхности не обнаружены вздутия, разрывы или другие повреждения – пожарный рукав считается пригодным для эксплуатации.

Условное обозначение рукавов пожарных напорных РПМ(Д) «Латексированных»

Рукава пожарные напорные с внутренним гидроизоляционным и наружным защитным покрытием из натурального латекса, с условным проходом DN, на рабочее давление 1,6 МПа, износостойкие, маслостойкие, климатического исполнения УХЛ1, имеют обозначение: РПМ(Д)-DN-1,6-ИМ-УХЛ1, где:

  • РПМ – рукав для пожарных машин;
  • (Д) – с внутренним гидроизоляционным и наружным защитным покрытием из натурального латекса;
  • DN – условный проход рукава;
  • 1,6 – рабочее давление, МПа;
  • ИМ – износостойкий, маслостойкий;
  • УХЛ1 – климатическое исполнение.

Преимущества рукавов пожарных напорных РПМ(Д) «Латексированных»

Длительный срок эксплуатации и большой срок хранения.

Возможность эксплуатации в сложнейших условиях.

Компактность и удобство в эксплуатации и обслуживании.

Высокая стойкость к плесени, не подвержен гниению при повышенной влажности.

Повышенная стойкость к истиранию и кратковременному химическому или термическому воздействию за счет пропитки каркаса.

Что такое пожарный шланг? (с картинками)

`;

Пожарный шланг — это шланг, который был разработан для работы с очень высоким давлением, поэтому его можно использовать для быстрой подачи антипиренов к огню. Пожарные шланги чрезвычайно прочны и сильно армированы, поскольку они должны быть в состоянии работать при уровнях давления, которые могут достигать 300 фунтов на квадратный дюйм (20 бар), с точкой разрыва, которая может быть в четыре раза выше. Эти шланги продаются компаниями, производящими пожарное оборудование, и они могут быть довольно дорогими.

Возможность доставки воды или химических антипиренов к огню является важной частью тушения пожара, как для тушения огня, так и для предотвращения его распространения. Самые ранние версии пожарного шланга относятся примерно к 1600-м годам, когда голландцы впервые разработали этот инструмент для пожаротушения в качестве замены бригадам с ведрами. Со временем пожарный рукав эволюционировал, чтобы выдерживать большее давление, и для разных целей доступны шланги самой разной ширины.

Для удобства хранения пожарные рукава обычно плоские, чтобы их можно было аккуратно сложить или свернуть. Один конец шланга предназначен для подключения к источнику воды, при этом некоторые шланги имеют переходники для различных кранов. На другом конце шланга имеется насадка, которую можно регулировать для регулирования силы струи воды. Когда пожарный шланг наполнен и насадка открыта, давления может быть достаточно, чтобы сбить человека с ног, поэтому пожарные часто работают парами или группами со шлангом.

В крупных сооружениях или объектах, подверженных возгоранию, пожарные рукава часто устанавливаются в удобных местах прохода вдоль стен и подключаются к стояку. Если вспыхнет пожар, кто-то может открыть отсек, в котором находится шланг, и включить его, быстро получив доступ к запасу воды, которую можно использовать для тушения пожара. Эти пожарные рукава классически сложены гармошкой, чтобы их было легко развернуть, хотя некоторые из них установлены на шпинделях.

Пожарные машины имеют свободные шланги, которые можно присоединить к пожарным гидрантам или стоякам на месте пожара, а также шланги, которые можно присоединить к самой машине или к цистернам, наполненным водой или антипиренами. У некоторых пожарных машин есть шланги, которые предназначены для постоянного подсоединения, чтобы пожарные могли подъехать, спрыгнуть, включить шланги и начать движение.

Этот пожарный инструмент является важной частью арсенала пожарной части. Пожарные регулярно проверяют свои шланги, чтобы убедиться, что они в хорошем рабочем состоянии, заменяя или ремонтируя поврежденные шланги, поскольку поврежденный шланг может стать серьезной проблемой при пожаре.

Мэри МакМахон

С тех пор как несколько лет назад Мэри начала работать над сайтом, она приняла захватывающая задача быть исследователем и писателем. Мэри имеет степень по гуманитарным наукам в Годдард-колледже и проводит свободное время за чтением, приготовлением пищи и прогулками на свежем воздухе.

Мэри МакМахон

С тех пор как несколько лет назад Мэри начала работать над сайтом, она приняла захватывающая задача быть исследователем и писателем. Мэри имеет степень по гуманитарным наукам в Годдард-колледже и проводит свободное время за чтением, приготовлением пищи и прогулками на свежем воздухе.

Что такое пожарный шланг? Типы и методы скручивания пожарного рукава

Что такое пожарный рукав?

Пожарный рукав представляет собой шланг высокого давления, по которому вода или другой огнезащитный состав (например, пена) подается к месту пожара для его тушения. На открытом воздухе он крепится к пожарной машине или водяному насосу, а в помещении может быть постоянно подключен к стояку здания или водопроводной системе. Обычное рабочее давление пожарного шланга может варьироваться от 8 до 20 бар (от 800 до 2000 кПа; от 116 до 290 фунтов на квадратный дюйм), а его разрывное давление составляет до 72 бар (7200 кПа; 1036 фунтов на квадратный дюйм).

Пожарный рукав состоит из одного или нескольких слоев ткани, пропитанной резиной или ПВХ. Внешний слой разработан таким образом, чтобы противостоять истиранию и выдерживать воздействие УФ-излучения. Внутренний слой представляет собой вкладыш, совместимый с транспортируемым содержимым (вода, пена, огнетушащее вещество).

Рукава пожарные изготавливаются различных диаметров. Наиболее распространенные размеры: 25 мм (1 дюйм), 38 мм (1,5 дюйма), 50 мм (2 дюйма), 65 мм (2,5 дюйма), 80 мм (3 дюйма) и 100 мм (4 дюйма). Длина шланга также варьируется, но обычно составляет от 30 до 50 м.

Как работает пожарный шланг?

Принцип работы пожарного рукава очень прост. Он использует силу воды для тушения огня. Вода нагнетается в шланг насосом и выбрасывается через сопло под высоким давлением. Сила струи воды разрушает структуру огня и тушит его.

Для эффективной работы пожарного шланга он должен быть правильно подключен к водопроводу. Шланг обычно подключается к пожарному гидранту или водяному насосу. Гидрант используется для подачи воды в шланг, а насос увеличивает давление воды, чтобы она могла достичь сопла.

После подключения шланга к водопроводу форсунка открывается, и вода выливается под высоким давлением. Сила струи воды разрушает структуру огня и тушит его.

Преимущества и недостатки пожарного рукава

Преимущества пожарного рукава

Использование пожарного рукава имеет множество преимуществ. Во-первых, , это очень эффективный способ тушения пожара. Струя воды под высоким давлением разрушает структуру огня и быстро тушит его. Во-вторых , он очень универсален и может использоваться в различных ситуациях. Его можно использовать для тушения пожаров различных типов, таких как возгорание жидкости или электричества. В-третьих, очень прост в использовании. Все, что вам нужно сделать, это подключить шланг к водопроводу и открыть насадку. В-четвертых, он очень портативен и может быть легко доставлен на место пожара.

Недостатки пожарного шланга

Использование пожарного шланга также имеет некоторые недостатки. Одним из основных недостатков является то, что для тушения пожара требуется много воды. Это может быть проблемой, если есть ограниченное водоснабжение. Другим недостатком является то, что он не очень эффективен при сильном ветре. Струя воды под высоким давлением может быть унесена ветром от очага возгорания, что сделает ее менее эффективной.

Типы пожарных рукавов

Существует два основных типа пожарных рукавов:

  • Класс A: этот тип пожарных рукавов используется для тушения пожаров в обычных горючих материалах, таких как дерево, бумага или ткань. Он состоит из внутреннего слоя из синтетического каучука и внешнего слоя из натурального каучука или ПВХ.
  • Класс B: Этот тип пожарного рукава используется для тушения возгораний легковоспламеняющихся жидкостей, таких как бензин или масло. Он состоит из внутреннего слоя из синтетического каучука и внешнего слоя из нитрильного каучука или ПВХ.

Пожарные рукава класса А более распространены, поскольку их можно использовать для тушения различных пожаров. Пожарные рукава класса B менее распространены, поскольку их можно использовать только для тушения пожаров в легковоспламеняющихся жидкостях.

Что такое всасывающий шланг и напорный шланг?

Всасывающий шланг забирает воду из пожарного гидранта или водяного насоса. Обычно изготавливается из ПВХ и присоединяется к насосу с помощью муфты.

Напорный шланг используется для подачи воды от пожарного гидранта или водяного насоса к форсунке. Обычно он изготавливается из резины и присоединяется к соплу с помощью муфты.

Насадки для пожарных рукавов

Существует два основных типа насадок для пожарных рукавов:

  • Насадка с прямой струей: Насадка этого типа создает прямую струю воды. Он более эффективен при проникновении в глубокие очаги возгорания.
  • Насадка для тумана: Этот тип насадки создает водяной туман. Он более эффективен при тушении поверхностных пожаров.

Тип используемой насадки зависит от типа тушения пожара. Например, сопло с прямым потоком будет использоваться для тушения глубоко залегающего огня, а сопло для тумана — для поверхностного пожара.

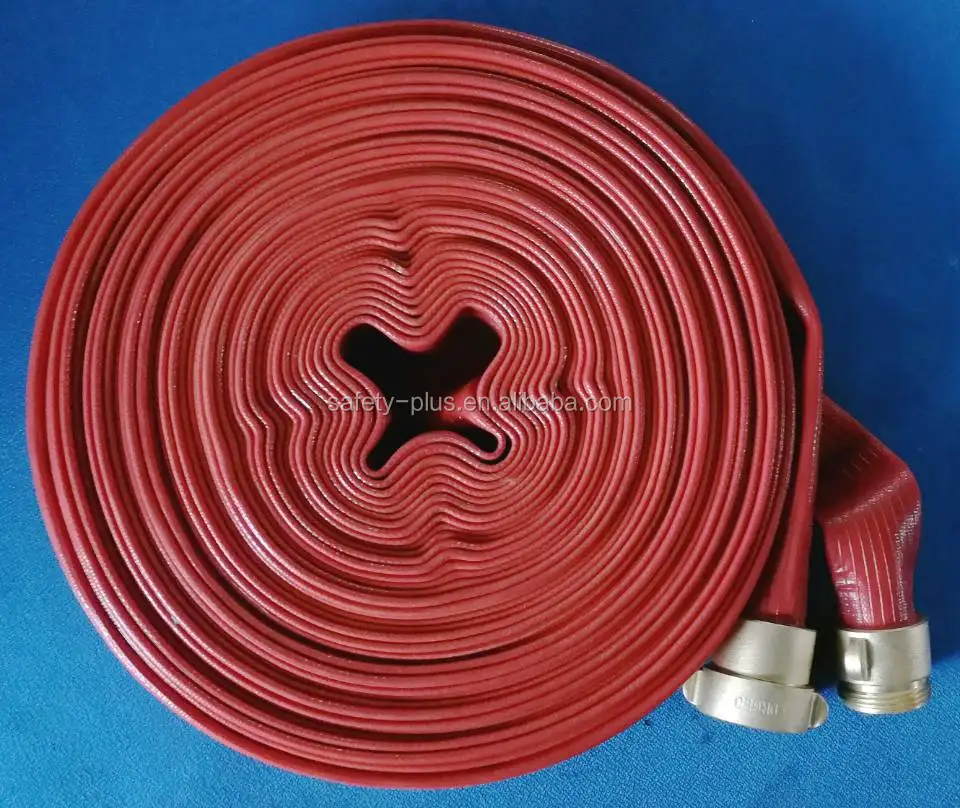

Типы рулонов пожарного шланга

Существует два основных типа рулонов пожарного шланга:

  • Напорный рулон: Этот тип рулона используется для переноски пожарного шланга к месту пожара. Обычно он сделан из холста или нейлона и имеет ручку.
  • Рулон для хранения: Этот тип рулона используется для хранения пожарного шланга, когда он не используется. Обычно изготавливается из ПВХ или нейлона и имеет ремешок для переноски.

Рулоны пожарных шлангов важны, поскольку они позволяют легко транспортировать пожарный шланг к месту пожара. Они также защищают пожарный шланг от повреждений, когда он не используется.

При выборе пожарного рукава важно учитывать тип огня, который вы будете использовать. Существуют разные типы пожарных рукавов для разных типов пожаров. Наиболее распространенным типом пожарного рукава является атакующий бросок. Важно выбрать пожарный шланг, изготовленный из материалов, которые не будут повреждены типом пожара, для которого вы его используете.

Методы скручивания пожарных рукавов

Существует три распространенных метода скручивания пожарных рукавов: корзиночное плетение, восьмерка и спираль.

  • Корзиночное плетение является наиболее распространенным методом и используется для всех типов пожарных рукавов. Это легко узнать и быстро катиться.
  • Восьмерка используется для шлангов большего диаметра, и ее сложнее освоить. Катится медленнее, чем плетение корзины.

Спираль используется для шлангов меньшего диаметра и наиболее сложна в освоении. Это самый медленный бросок из всех методов.

Независимо от того, какой метод вы выберете, важно попрактиковаться, чтобы свернуть шланг быстро и эффективно.

Все пожарные должны пройти обширную подготовку перед тем, как приступить к тушению пожаров. Часть этого обучения включает в себя обучение тому, как катить пожарный шланг. В зависимости от ситуации можно использовать несколько способов скручивания шланга.

Хотя некоторым из этих методов обучают на рабочем месте, лучше всего знать о тех, которые наиболее распространены в вашей пожарной части, чтобы убедиться, что вы следуете протоколу.

Рулонный шланг для хранения

Одним из основных способов скручивания пожарного шланга является прямой рулон. Этот метод обычно используется, когда шланг загружается в кузов пожарной машины или когда он помещается на хранение в пожарную часть. Чтобы свернуть шланг этим методом, положите шланг горизонтально на чистую поверхность.

Затем начните скручивать конец шланга, который соединяется с источником воды, также известный как штуцер, к другому концу. Убедитесь, что катушка достаточно открыта, чтобы вставить пальцы в середину.

По мере увеличения размера рулона держите его край на одном уровне с оставшимся шлангом. Это поможет сохранить единообразие рулона в соответствии с протоколом пожарных штата Иллинойс. Когда вы закончите рулет, положите его на землю. Затем ногой надавите на выступающие витки.

Скручивание для прямого использования

Метод скручивания в виде пончика лучше всего использовать в ситуациях, когда шланг будет развертываться непосредственно для использования. Этот метод позволяет шлангу легче разматываться и облегчает соединение с другими муфтами. Как и в случае с прямым рулоном, шланг лежал ровно и без перекручивания.

Затем сложите шланг пополам, охватываемым концом вверх, примерно в двух футах от противоположного, или охватывающего, конца. Завершите рулет со сложенного конца. После того, как вы закончите, проверьте свою работу и убедитесь, что охватываемая муфта все еще находится внутри рулона, а охватывающая муфта находится в нескольких футах от нее.

Дополнительные методы скручивания пожарных рукавов

Скручивание в виде пончика и прямой метод являются наиболее распространенными методами скручивания, используемыми пожарными. Однако в определенных ситуациях другие методы могут оказаться более полезными. Например, двойной пончик хорошо подходит для шлангов толщиной от 1 ½ до 1 ¾ дюйма. Это можно сделать, положив оба конца шланга бок о бок.

Затем сверните шланг со стороны сгиба, сделав из шланга два рулона, расположенных бок о бок, по данным добровольной пожарной службы Причард-Мюррей в Айдахо. Концевой сгиб будет иметь меньший диаметр, что сделает его более компактным и удобным для переноски.

Если вы хотите носить шланг на плече, сверните шланг методом самоблокирующегося пончика. Это в основном то же самое, что и метод скручивания пончика, описанный выше, за исключением того, что у него есть ручка, сделанная из самого шланга.

Сколько типов пожарных шлангов? – FutureFirefighters.org

Вы уже знаете, что пожарный шланг является одним из самых основных и необходимых элементов пожарного оборудования. Но знаете ли вы, сколько существует различных типов пожарных рукавов? В этой статье мы собираемся описать некоторые общие категории пожарных рукавов, а также некоторые конкретные примеры. Тем не менее, это вводная статья, и она не охватывает полностью все различные пожарные рукава, используемые сегодня.

(Внимание, спойлер: существует много разных типов пожарных рукавов).

Независимо от назначения пожарные рукава должны быть достаточно прочными, чтобы выдерживать тяжелые условия эксплуатации, и достаточно прочными, чтобы выдерживать воздействие воды под высоким давлением или других антипиренов, таких как пена. И наоборот, они также должны быть максимально легкими для быстрого и эффективного контроля.

После использования пожарный рукав обычно подвешивают для сушки, поскольку стоячая вода, которая остается в шланге в течение длительного времени, может повредить материал и сделать его ненадежным или непригодным для использования. Поэтому типичная пожарная часть часто имеет высокую конструкцию, позволяющую разместить шланг по длине для такого профилактического обслуживания, известного как шланговая вышка.

Шланги делятся на две основные категории в зависимости от их использования:

  • Всасывающий шланг
  • Напорный шланг

Всасывающий шланг

Всасывающий шланг похож на шланг пылесоса. За исключением того, что вместо того, чтобы вытягивать пыль и грязь, он вытягивает воду из озер, рек, колодцев, бассейнов и т. д., чтобы затем транспортировать ее к огню.

Диаметр шланга зависит от производительности насоса. Обычно используются три стандартных размера: 75 мм, 100 мм и 140 мм.

Напорный шланг

Напорный шланг — это первое, о чем многие думают, представляя себе пожарный шланг. Это шланг, по которому к огню подается вода под давлением или какой-либо другой антипирен. Напорный шланг делится на две подкатегории: перколяционный шланг и неперколяционный шланг.

Перколяционный шланг позволяет воде просачиваться через шланг и используется в основном для тушения лесных пожаров. Просачивание воды через шланг защищает шланг от повреждений при падении на него тлеющих углей или укладке шланга на горячую землю.

В пожарных службах непротекающие шланги состоят из армированной оболочки из полиэфирных или нейлоновых нитей. Этот тип шланга имеет внутреннее покрытие из резины и не предназначен для протекания воды. Неперколяционный шланг более эффективен, чем перколяционный шланг, поскольку он не теряет воду.

Дополнительные типы пожарных рукавов

Шланг для пожаротушения представляет собой гибкий шланг с тканевым покрытием, используемый для подачи воды от пожарного насоса к соплу для распыления на огонь. Этот шланг имеет диаметр от 1,5 до 3 дюймов (от 38 до 76 мм) и предназначен для работы при давлении примерно до 400 фунтов на квадратный дюйм (2760 кПа). Стандартная длина составляет 50 футов (15,24 м).

Шланги подачи и передачи представляют собой гибкие шланги большого диаметра с тканевым покрытием, используемые для подачи воды от удаленного гидранта к пожарному насосу или для передачи воды от одного насоса к другому на большое расстояние. Эти шланги имеют диаметр от 3,5 до 5,0 дюймов (от 89 до 127 мм). Они предназначены для работы при давлении примерно до 300 фунтов на квадратный дюйм (2070 кПа) для меньших диаметров и до 200 фунтов на квадратный дюйм (1380 кПа) для больших диаметров. Стандартная длина составляет 100 футов (30,48 м).

Лесной шланг представляет собой гибкий шланг с тканевым покрытием, используемый для тушения пожаров в траве, кустах и ​​деревьях, где легкий шланг необходим для маневрирования по крутой или пересеченной местности. Шланги для лесного хозяйства бывают диаметром 1,0 и 1,5 дюйма (25 и 38 мм) и предназначены для работы при давлении до 450 фунтов на квадратный дюйм (3100 кПа). Стандартная длина составляет 100 футов (30,48 м).

Бустерный шланг представляет собой толстостенный гибкий шланг с резиновым покрытием, используемый для тушения небольших пожаров. Он сохраняет свое круглое сечение, когда не находится под давлением, и обычно переносится на катушке на пожарном насосе, а не хранится в горизонтальном положении. Бустерный шланг бывает 0,75 и 1,0 дюйма (19и 25 мм) и рассчитан на работу при давлении до 800 фунтов на кв. дюйм (5520 кПа). Стандартная длина составляет 100 футов (30,48 м).

Всасывающий шланг , иногда называемый жестким всасывающим шлангом, обычно представляет собой полужесткий шланг с резиновым покрытием и внутренним металлическим усилением. Он используется для всасывания воды из ненапорных источников, таких как пруды или реки. Жесткий всасывающий шланг состоит из нескольких слоев резины и тканого материала с внутренней спиралью из стальной проволоки. Всасывающий шланг имеет номинальный внутренний диаметр от 2,5 до 6,0 дюймов (от 64 до 152 мм). Стандартная длина составляет 10 футов (3,05 м).

Соединения пожарного шланга

Соединения пожарного шланга часто изготавливаются из латуни, хотя также используются соединения из закаленного алюминия.

Резьбовые шланговые соединения используются в США и Канаде. В каждой из этих стран используется свой тип резьбы. Во многих других странах есть стандартизированные быстроразъемные соединения, которые не имеют охватываемого и охватывающего концов, но соединяются в любом случае.

Сколько типов пожарных рукавов?

Отмечен: пожарный    снаряжение

Пожарный шланг — FirefighterMedic

Пожарный шланг — это шланг высокого давления, по которому вода или другой огнезащитный состав (например, пена) подается к огню для его тушения. На открытом воздухе он крепится либо к пожарной машине, либо к пожарному гидранту. В помещении он может быть постоянно прикреплен к стояку здания или водопроводной системе. Герой Александрии изобрел его и за основу взял поршневой насос двойного действия Ктесибия. [ необходима ссылка ]

Обычное рабочее давление пожарного рукава может варьироваться от 8 до 20 бар (800 и 2000 кПа; 116 и 290 фунтов на квадратный дюйм), в то время как его разрывное давление может достигать 83 бар (8 300 кПа; 1 204 фунтов на квадратный дюйм). [ citation required ]

После использования пожарный шланг обычно подвешивают для сушки, поскольку стоячая вода, которая остается в шланге в течение длительного времени, может повредить материал и сделать его ненадежным или непригодным для использования. Поэтому типичное пожарное депо часто имеет высокую конструкцию, чтобы вместить шланг длины для такого профилактического обслуживания.

Иногда для сдерживания толпы используются пожарные шланги (см. также водометы), в том числе, в первую очередь, Булл Коннор в Алабаме против протестующих за гражданские права в 1964. Хотя во многих странах это все еще является обычной практикой, больше не используется в США. Оригинальные ручные насосы сбрасывали воду через небольшую трубу или монитор, прикрепленный к верхней части бака с насосом. [1] Только в конце 1860-х годов шланг стал широко доступен для облегчения подачи воды от ручных насосов, а затем и от паровых насосов, к огню. [2]

В Голландии суперинтендант пожарной команды Ян ван дер Хейден и его сын Николаас подняли тушение пожаров на новый уровень, создав в 1673 году первый пожарный шланг. [3] Эти 50 футы (15 м) кожи были сшиты вместе, как штанина ботинка. [4] Даже при ограниченном давлении крепление шланга к насадке «гусиная шея» позволяло приближаться ближе и точнее подавать воду. Ван дер Хейдену также приписывают раннюю версию всасывающего шланга, в котором для придания жесткости использовалась проволока. [5] В Соединенных Штатах пожарный шланг был представлен в Филадельфии в 1794 году. Этот холщовый шланг оказался недостаточно прочным, и тогда использовался сшитый кожаный шланг. Сшитый кожаный шланг имел тенденцию разрываться, поэтому члены филадельфийской компании Humane Hose Company изобрели изготовленный из кожи, скрепленный медными заклепками и шайбами. [6]

Примерно в 1890 году пожарные рукава без подкладки, сделанные из круговой льняной пряжи, начали заменять кожаные рукава. Конечно, стало намного легче. Когда волокна шланга, сделанные из льна, намокали, они набухали и стягивали плетение, в результате чего шланг становился водонепроницаемым. Рукав без подкладки из-за его недостаточной прочности был быстро заменен резиновым шлангом в муниципальных пожарных службах. Однако он по-прежнему использовался для использования на внутренних шлангопроводах и стеллажах для шлангов до 19 века.60-х годов, [ необходима ссылка ] и до сих пор используется в некоторых областях для лесного хозяйства.

После изобретения процесса вулканизации как средства превращения сырой мягкой резины в более твердый и полезный продукт пожарная служба постепенно перешла от громоздких и ненадежных кожаных шлангов к льняным шлангам без подкладки, а затем к многослойным , шланг с резиновым покрытием и внутренним тканевым усилением. Этот резиновый шланг был таким же громоздким, тяжелым и жестким, как кожаный, но не протекал. Он также оказался более прочным, чем льняной шланг без подкладки. Его завернутая конструкция напоминала некоторые шланги, используемые сегодня в промышленности, например, шланг подачи топлива, используемый для обслуживания авиалайнеров. [2]

Современное использование



Пожарная служба Токио проводит учения по пожарным рукавам

В конструкции современных пожарных рукавов используются различные натуральные и синтетические ткани и эластомеры. Эти материалы позволяют хранить шланги во влажном состоянии без гниения и противостоять разрушающему воздействию солнечного света и химических веществ. Современные шланги также легче, чем старые конструкции, и это помогло снизить физическую нагрузку на пожарных. [7] Все большее распространение получают различные устройства для удаления воздуха из внутренней части пожарного рукава, обычно называемые пылесосами для пожарных рукавов. Этот процесс делает шланги меньше и несколько жестче, что позволяет упаковывать или загружать больше пожарных шлангов в один и тот же отсек противопожарного аппарата. [8]

Типы

Существует несколько типов шлангов, разработанных специально для пожарных служб. Шланги, предназначенные для работы под избыточным давлением, называются сливными шлангами. Они включают в себя атакующий шланг, шланг подачи, ретрансляционный шланг, лесной шланг и шланг повышения давления. Те, которые предназначены для работы под отрицательным давлением, называются всасывающими шлангами.

Шланг
Типы
Имя Определение
Атака представляет собой гибкий шланг с тканевым покрытием, используемый для подачи воды от пожарного насоса к соплу. Этот шланг имеет номинальный внутренний диаметр
от 1,5 до 3 дюймов (от 38 до 76 мм) и предназначен для работы при давлении примерно до 400 фунтов на кв. дюйм (2760 кПа). Стандартная длина составляет 50 футов (15,24 м). [9]
Шланги питания и реле — это гибкие шланги большого диаметра с тканевым покрытием, используемые для подачи воды от удаленного гидранта к пожарному насосу или для передачи воды от одного насоса к другому на большое расстояние. Эти шланги имеют номинальный внутренний диаметр от 3,5 до 5,0 дюймов (89до 127 мм). Они предназначены для работы при давлении примерно до 300 фунтов на кв. дюйм (2070 кПа) для меньших диаметров и до 200 фунтов на кв. дюйм (1380 кПа) для больших диаметров. Стандартная длина составляет 100 футов (30,48 м). [9]
Лесной шланг представляет собой гибкий шланг с тканевым покрытием, используемый для тушения пожаров в траве, кустах и ​​деревьях, где необходим легкий шланг для маневрирования на крутой или пересеченной местности. Лесохозяйственные шланги имеют номинальный внутренний диаметр 1,0 и 1,5 дюйма (25 и 38 мм) и предназначены для работы при давлении до 450 фунтов на кв. дюйм (3100 кПа). Стандартная длина составляет 100 футов (30,48 м).
Бустерный шланг представляет собой толстостенный гибкий шланг с резиновым покрытием, используемый для тушения небольших пожаров. Он сохраняет свое круглое сечение, когда не находится под давлением, и обычно переносится на катушке на пожарном насосе, а не хранится в горизонтальном положении. Бустерный шланг имеет номинальный внутренний диаметр 0,75 и 1,0 дюйма (19 и 25 мм) и предназначен для работы при давлении до 800 фунтов на кв. дюйм (5520 кПа). Стандартная длина составляет 100 футов (30,48 м). [10]
Всасывающий шланг, иногда называемый жестким всасыванием, обычно представляет собой полужесткий шланг с резиновым покрытием и внутренним металлическим усилением. Он используется для всасывания воды из источников без давления, таких как пруды или реки, с помощью вакуума. Всасывающий шланг имеет номинальный внутренний диаметр от 2,5 до 6,0 дюймов (от 64 до 152 мм). Стандартная длина составляет 10 футов (3,05 м).

Другой всасывающий шланг, называемый мягким всасывающим шлангом, на самом деле представляет собой короткий обтянутый тканью гибкий выпускной шланг, используемый для соединения всасывающего патрубка пожарного насоса с гидрантом под давлением. Это не настоящий всасывающий шланг, поскольку он не выдерживает отрицательного давления. [10]

Сырье

В прошлом хлопок был наиболее распространенным натуральным волокном, используемым в пожарных рукавах, но в большинстве современных шлангов используется синтетическое волокно, такое как полиэфирная или нейлоновая нить. Синтетические волокна обеспечивают дополнительную прочность и лучшую устойчивость к истиранию. Волокнистые нити могут быть окрашены в различные цвета или оставлены в натуральном виде. [11]

Покрытия и футеровки включают синтетические каучуки, которые обеспечивают различную степень устойчивости к химическим веществам, температуре, озону, ультрафиолетовому (УФ) излучению, плесени, грибку и истиранию. Различные покрытия и вкладыши выбираются для конкретных применений. [ необходима ссылка ]

Жесткий всасывающий шланг состоит из нескольких слоев резины и тканого материала с внутренней спиралью из стальной проволоки. В некоторых очень гибких жестких всасывающих шлангах используется тонкое поливинилхлоридное покрытие со спиралью из поливинилхлоридного пластика.

Соединения

Основная статья: Муфта для шланга

Соединения для шланга часто изготавливаются из латуни, хотя также требуются соединения из закаленного алюминия. [11] В странах, где используются быстроразъемные муфты для напорных рукавов, кованый алюминий использовался в течение десятилетий, поскольку потери веса латуни для муфт Storz выше, чем для резьбовых соединений.

Резьбовые шланговые соединения используются в США, Канаде и Великобритании. В каждой из этих стран используется свой тип резьбы. Многие другие страны стандартизировали быстроразъемные соединения, которые не имеют охватываемого и охватывающего концов, но соединяются в любом случае. Опять же, международного стандарта нет: в Центральной Европе разъем Storz используется в нескольких странах. Бельгия и Франция используют разъем Guillemin. Испания, Швеция и Норвегия имеют собственные быстроразъемные муфты. Страны бывшего Советского Союза используют муфту ГОСТ. Барле-Нассау и Барле-Хертог, два муниципалитета на бельгийско-голландской границе, имеют общую международную пожарную часть. Пожарные машины были оснащены адаптерами, позволяющими им работать как с разъемами Storz, так и с разъемами Guillemin. [12]

В США все больше отделений используют соединители Storz для подающих шлангов большого диаметра или другие быстроразъемные соединения. Поскольку использование не стандартизировано, устройство взаимопомощи может иметь небольшой отсек, предназначенный для множества переходников для шлангов.

Различные типы соединений шлангов повлияли на тактику пожаротушения. Аппараты в США имеют «преконнекты»: шланг для определенной задачи помещается в открытый отсек, и каждый атакующий шланг подключается к насосу. Тактика позволяет избежать многократных подключений или проблем с мужскими и женскими концами, отнимающих много времени. В странах, где соединители Storz (или аналогичные) использовались для пожарных шлангов на протяжении поколений, пожарные опускают коллектор на границе опасной зоны, который соединяется с аппаратом одной линией питания. В результате крошечный элемент «соединитель шланга» также повлиял на внешний вид и конструкцию пожарной техники.

Дизайн

Тканый материал, укрепляющий пожарные рукава с тканевым покрытием, может состоять из одного или нескольких слоев, или «оболочек»: шланги с одинарной оболочкой находят применение, например, в лесном хозяйстве и промышленности, поскольку вес имеет большое значение или использование нечасто, соответственно. С другой стороны, частое, иногда жесткое использование, вызванное тушением пожаров в городских условиях, делает повышенную долговечность, обеспечиваемую шлангами с двойной оболочкой, достойным их большего веса.

Чтобы предотвратить просачивание воды через оболочку шланга, шланги с оболочкой обычно выстилают тонкой трубкой из экструдированной резины или другого эластомера; тем не менее, подкладка некоторых лесных шлангов перфорирована, так что она может «просачивать» немного воды через рубашку в качестве защиты от тлеющих углей, которые в противном случае могли бы обжечь шланг.

Другой тип конструкции тканевых шлангов называется экструзией сквозного переплетения. В этой конструкции единая тканевая куртка получает подкладку и покрытие из резины из экструдера, который одновременно проталкивает резину в ткань куртки и через нее, образуя замковое соединение. Конструкция со сквозным плетением обеспечивает более легкий шланг и в основном используется для шлангов подачи большего диаметра. [11]

Производственный процесс

Пожарный рукав обычно изготавливается на заводе, который специализируется на поставках шлангов для муниципальных, промышленных и лесных пожарных служб. Вот типичная последовательность операций, используемая для изготовления пожарного рукава с двойной оболочкой и резиновым покрытием. [13]

Подготовка пряжи

  • Два разных волокна пряжи переплетаются вместе, образуя оболочку шланга. Нити, которые проходят вдоль шланга, называются основными нитями и обычно изготавливаются из крученого полиэстера или нейлоновых нитей. Они образуют внутреннюю и внешнюю поверхности оболочки и обеспечивают стойкость шланга к истиранию. Нити, намотанные в тугую спираль по окружности шланга, называются наполнительными нитями и изготавливаются из филаментных полиэфирных нитей. Они застревают между перекрещивающимися нитями основы и обеспечивают прочность, чтобы противостоять внутреннему давлению воды. Спряденные полиэфирные нити основы специально подготавливаются производителем пряжи и отправляются на завод по производству шлангов. Никакой дополнительной подготовки не требуется.
  • Непрерывные полиэфирные волокна собраны вместе в пучок из 7-15 волокон и скручены на крутильной раме для формирования нитей наполнителя. Затем скрученная и скрученная пряжа наматывается на катушку, называемую наполнительной катушкой. [13]

Плетение жакетов

  • Нити основы укладываются на шпулярнике, который подает их вдоль на круглоткацкий станок. На ткацкий станок устанавливаются две катушки с наполнителем.
  • Когда ткацкий станок запускается, катушки с наполнителем наматывают нить наполнителя по кругу через нити основы. Как только бобины проходят, ткацкий станок перекрещивает каждую пару смежных основных нитей, чтобы захватить наполнительную нить между ними. Этот процесс ткачества продолжается с высокой скоростью, так как нижний конец куртки медленно протягивается через ткацкий станок, а бобины продолжают наматывать нити наполнителя по окружности куртки по тугой спирали. Тканый жакет наматывается на приемную катушку.
  • Внутренняя и внешняя куртки сотканы отдельно. Внутренняя куртка ткана немного меньшего диаметра, чтобы она поместилась внутри внешней куртки. В зависимости от ожидаемого спроса за один раз может быть соткано несколько тысяч футов жакета. После осмотра обе куртки помещаются на хранение.
  • Если на внешнюю оболочку должно быть нанесено покрытие, ее протягивают через бак для погружения, наполненный материалом покрытия, а затем пропускают через печь, где покрытие высушивается и отверждается. [13]

Выдавливание вкладыша

  • Блоки размягченной, липкой, невулканизированной резины загружаются в экструдер. Экструдер нагревает резину и выдавливает ее через отверстие между внутренней и внешней твердой круглой деталью, образуя трубчатый вкладыш.
  • Затем резиновый вкладыш нагревают в печи, где происходит химическая реакция, называемая вулканизацией или отверждением. Это делает резину прочной и эластичной.
  • Вулканизированный лайнер проходит через машину, называемую резиновым каландром, которая формирует тонкий лист невулканизированной резины и наматывает его вокруг лайнера снаружи. [13]

Формование шланга

  • Оболочка и внутренний слой обрезаются до нужной длины. Внутренняя куртка вставляется во внешнюю куртку, а затем подкладка.
  • К каждому концу собранного шланга присоединяется паровой штуцер, и в шланг впрыскивается пар под давлением. Это приводит к тому, что подкладка набухает по отношению к внутренней оболочке и заставляет тонкий лист невулканизированной резины вулканизироваться и связывать подкладку с внутренней оболочкой.
  • Металлические концевые соединения или муфты крепятся к шлангу. Внешняя часть каждой муфты надевается на внешнюю оболочку, а внутреннее кольцо вставляется в резиновый вкладыш. Инструмент, называемый расширительным стержнем, помещается внутрь шланга и расширяет кольцо. Это сжимает кожух и вкладыш между кольцом и зубцами на внешней части муфты, образуя уплотнение по всему периметру шланга. [13]

Испытание шланга под давлением

  • Стандарты, установленные Национальной ассоциацией противопожарной защиты, требуют, чтобы каждый отрезок нового штурмового шланга с двойной оболочкой и резиновым покрытием подвергался испытанию под давлением до 600 фунтов на кв. дюйм (41,4 бар; 4140 кПа), но большинство производителей до 800 фунтов на кв. дюйм (55,2 бар; 5520 кПа). После поставки шланг ежегодно испытывается пожарной службой на давление 400 фунтов на кв. дюйм (27,6 бар; 2760 кПа). Пока шланг находится под давлением, его осматривают на наличие утечек и определяют, надежно ли закреплены муфты.
  • После испытаний рукав осушается, сушится, прокатывается и отгружается заказчику. [13]

Контроль качества

В дополнение к окончательному испытанию под давлением каждый шланг подвергается различным проверкам и испытаниям на каждом этапе производства. Некоторые из этих проверок и испытаний включают в себя визуальный осмотр, испытания на устойчивость к озону, испытания на ускоренное старение, испытания на адгезию соединения между вкладышем и внутренней оболочкой, определение степени скручивания шланга под давлением, проверку размеров и многое другое. [13]

Будущее

Тенденция в производстве пожарных рукавов за последние 20 лет заключалась в использовании более легких, прочных и не требующих особого ухода материалов. Ожидается, что эта тенденция сохранится и в будущем по мере развития новых материалов и методов производства. Одним из результатов этой тенденции стало введение легких подающих шлангов таких диаметров, которые раньше были невозможны. Теперь доступны шланги диаметром до 12 дюймов (30,5 см) с номинальным давлением до 150 фунтов на кв. дюйм (10,3 бар; 1030 кПа). Ожидается, что эти шланги найдут применение в крупномасштабном тушении промышленных пожаров, а также при оказании помощи при стихийных бедствиях и в военных операциях. [13]

Пожарные рукава бывают разных диаметров. Легкие шлангопроводы с одной оболочкой 3 4 , 1 и 1 1 2  дюймов диаметром обычно используются при тушении пожаров в дикой природе. Двойная, с двойной оболочкой для тяжелых условий эксплуатации, 1 1 2 , 1 3 4 , 2, 2 1 2 дюймов, а иногда и для 3 дюймовых конструкций. Линии подачи воды, используемые для снабжения пожарной техники водой, часто встречаются в 3 1 2 , 4, 4 1 2 , диаметры 5 и 6 дюймов.

Существует несколько систем для ремонта отверстий в пожарных рукавах, наиболее распространенной из которых является Stenor Merlin, которая предлагает материалы для заделки шлангов типа 1, 2 и 3, заплатки бывают двух размеров и двух цветов (красный и желтый). Патчи вулканизируются на шланге и служат в течение всего срока службы шланга.

2,5-дюймовый пожарный рукав с одинарной оболочкой

  • Сведения о продукте
  • Доставка и возврат

Этот пожарный шланг диаметром 2,5 дюйма предназначен для пожаротушения или перекачки воды в тяжелых условиях в соответствии со стандартами NFPA.   Его можно прикрепить к насосам, пожарным шлангам, гидрантам, трубам из ПВХ, оснащенным фитингами 2,5 дюйма.   Кроме того, его можно приспособить к любому из вышеперечисленных устройств с помощью простых переходников для труб или шлангов.

Преимущества:
  • Высокое рабочее давление 250 фунтов на квадратный дюйм и легкая конструкция с одинарной оболочкой обеспечивают более высокие эксплуатационные характеристики шланга.
  • Может легко подсоединяться к 2,5-дюймовым отводам, таким как насосы, гидранты, клапаны, трубы из ПВХ со стандартным шлангом (NH) или трубной резьбой (IPT/NPSH/NPT).
  • Алюминиевые муфты в три раза прочнее латунных и весят меньше. Двигайтесь быстрее в сложных ситуациях.
  • Тканый материал из полиэстера никогда не требует сушки и может храниться во влажном состоянии. Шланг невосприимчив к плесени и гниению. Может храниться в течение длительного периода времени без ухудшения качества.
  • Можно переехать большими грузовиками без разрыва – даже под давлением.
  • Прочная внутренняя резиновая прокладка обеспечивает меньшие потери на трение и больший поток воды.
  • Без опасений работать при экстремальных температурах от -40 до 180 градусов по Фаренгейту.

Особенности:
  • Рабочее давление — 250 фунтов на кв. дюйм
  • Испытательное давление – 500 фунтов на кв. дюйм
  • Давление разрыва – 750 фунтов на кв. дюйм
  • Внутренний диаметр – 2,5 дюйма 9 дюймов0064
  • Ширина в горизонтальном положении — около 4,5 дюймов
  • Длина — 50 футов / 100 футов 90 064
  • Муфты — выберите NH/NST (резьба пожарного шланга) или NPSH (прямая трубная резьба)
  • Материал – одинарная оболочка полиэстер
  • Подкладка – внутренняя резина
  • Цвет – белый, красный или желтый

Обычно эти пожарные рукава с одной оболочкой хранятся в отделах или на строительных площадках для выполнения работ средней сложности.   Строительные пожарные обычно выбирают для пожаротушения рукава с двойной оболочкой большего размера из-за их дополнительной прочности и более длительного срока службы. Но эти шланги с одинарной оболочкой являются более экономичным выбором, если вы готовы отказаться от более длительного срока службы шлангов с двойной оболочкой.

Использование:
  • Пожарные службы
  • Тяжелые промышленные проекты
  • Водонасос общего назначения
  • Сельское хозяйство/ирригация
  • Смывка
  • Пожарные гидранты
  • Дренажные и мусорные насосы
  • Клапаны и стояки

Если вы перемещаете эти шланги изо дня в день, длина 50 футов — лучший вариант.   Они достаточно легкие, чтобы их можно было носить с собой и сворачивать. Для приложений, где вы устанавливаете шланги на продолжительные периоды времени, длина 100 футов является более экономичной.

Подойдет ли этот шланг к моей розетке? Какие разъемы мне нужны?
  • В верхней части страницы вам нужно выбрать тип фурнитуры, который вам нужен.
  • Что такое фитинги NH/NST? National Hose / National Standard Thread – стандартные фитинги для пожарных шлангов. И NH, и NST – это одно и то же. Сегодня это самый распространенный размер для пожарных частей.
  • Что такое фитинги NPSH? National Pipe For Straight Hose — это фитинги для прямых труб. Они совместимы со всеми стандартными трубными резьбами, включая NPT, NPSM, PVC, NPSH. 9Примечания к 0525 NPT: внутренняя резьба NPSH соединяется с фитингом с наружной резьбой NPT, но фитинг с внутренней резьбой NPT не соединяется с фитингом с наружной резьбой NPSH.

Можно ли использовать насадку с этим шлангом?

Абсолютно можете! 2,5-дюймовые пожарные рукава предназначены для работы с распылителями. Для этого конкретного шланга вам потребуется 2,5-дюймовая насадка для пожарного шланга с фитингами на 2,5 дюйма.0048  обычно используются для промывки, аварийного пожаротушения, борьбы с пылью, перекачки воды в труднодоступные места или даже в качестве запорного клапана.

Настоящее пожарное сопло должно быть изготовлено из высококачественных металлов и иметь более высокие значения давления на квадратный дюйм. Популярные пластиковые красные пожарные форсунки предназначены для использования в жилых помещениях и должны использоваться только для пожаротушения в чрезвычайных ситуациях. Они рассчитаны на давление 100 фунтов на квадратный дюйм (требования NFPA для пожаротушения) и имеют 3 режима: прямой поток, туман и отключение. Посмотрите на рисунок ниже, чтобы лучше рассмотреть.

    ✔️ Доставка

    Все товары доставляются в течение 24 часов с момента заказа с понедельника по пятницу, если иное не указано на странице описания товара. Ваш номер для отслеживания будет отправлен по электронной почте. Ваш товар будет отправлен с одного из наших трех складов (Калифорния, Огайо, Нью-Йорк) в зависимости от вашего местоположения и наличия на складе. Большинство заказов отправляются через USPS Air Priority, UPS Ground или FedEx Ground. Большинство товаров доставляются бесплатно. Если вам нужна экспресс-доставка, позвоните нам по телефону 1 (510) 214-3093 и обратитесь к нам за помощью.

    ✔️ Возврат

    Возврат большинства новых и неиспользованных товаров принимается в течение 30 дней с момента покупки, если иное не указано как «Особый заказ», «Б/у», «Оптовые заказы со скидкой», «Международные заказы» или «Редкие». Фитинг” в описании товара. Покупатель оплачивает доставку для возврата. Ко всем возвратам применяется комиссия за пополнение запасов в размере 25%. Возврат должен быть одобрен перед отправкой. Свяжитесь с нами, чтобы получить номер RGA для утверждения перед отправкой возврата. После того, как ваша квитанция о возврате будет выдана, в ней будут перечислены инструкции с адресом доставки. Любые заказы на возврат, отправленные без разрешения RGA, могут быть отклонены.

    ✔️ Специальный заказ, Индивидуальный заказ, Оптовые заказы со скидкой, Редкие детали и товары международного заказа

    Специальный заказ, индивидуальный заказ, оптовые заказы со скидкой, редкие товары и товары международного заказа не могут быть отменены или возвращены. К редким фитингам относятся, помимо прочего, фитинги 2″ NH (NST) и 3″ NH (NST). Пожалуйста, убедитесь, что вы на 100% уверены в характеристиках заказываемого вами продукта. Если вы не полностью понимаете продукты, которые заказываете, обратитесь к нам за помощью, чтобы подтвердить правильные спецификации, которые вы ищете. Товары специального заказа обычно представляют собой нестандартные детали или оптовые заказы, которые изготавливаются на заказ непосредственно на заводе.

    ✔️ Отмененные заказы

    Если ваш заказ не был отправлен, его можно отменить. Отмененные заказы облагаются комиссией за транзакцию в размере 5%. Отмененные заказы из-за отложенных заказов на перечисленные товары «В НАЛИЧИИ» не облагаются комиссией за транзакцию в размере 5%.

    ✔️ Информация о гарантии

    На все продукты всегда распространяется гарантия, указанная в списке. Гарантии на продукты перечислены в нижней части каждой страницы описания продукта. Если вы не уверены в гарантии вашего товара, всегда свяжитесь с нами перед покупкой +1 (510) 214-3093 или [email protected]

    Что такое катушка для пожарного шланга? (с картинками)

    `;

    Алан Рэнкин

    Катушка пожарного рукава является частью специализированного оборудования, используемого для тушения пожаров. Пожарные используют эти катушки, чтобы быстро распределять пожарные шланги из грузовиков с оборудованием на месте возгорания. Другой тип катушки для пожарного шланга является частью стандартного защитного снаряжения во многих зданиях. При правильном использовании катушки для пожарных рукавов предотвращают спутывание водяных шлангов и позволяют переносить шланги в любом направлении. Подключенные шланги могут подавать воду на пламя, даже если большая часть шланга все еще намотана на катушку.

    Пожаротушение восходит к Древнему Риму, но пожарный шланг — относительно недавнее изобретение, впервые использованное для этой цели в 1600-х годах. Достижения в области техники и технологий сделали пожарное оборудование меньше, легче и безопаснее на протяжении 19-го века.ом и 20 веками. Серьезной проблемой в то время были водопроводные шланги; пожарным требовались сотни футов тяжелого, громоздкого шланга, который можно было направить на место возгорания в течение нескольких минут после подачи сигнала тревоги. Катушка для пожарного шланга решила эту проблему, позволив хранить складные шланги в компактном месте, а затем при необходимости немедленно удлинить их. Пожарные машины до сих пор используют эти специализированные катушки в наше время.

    Катушка для пожарного шланга позволяет свернуть или свернуть пожарный шланг для удобства хранения. Центральная катушка разработана таким образом, чтобы шланг не запутывался. Иногда в комплект входит встроенная направляющая для облегчения удлинения шланга, а вся катушка в сборе часто поворачивается на прикрепленном рычаге, поэтому шланг можно переносить в любом направлении. Конец шланга присоединяют к водопроводу. Вода может быть направлена ​​на пламя, независимо от того, насколько шланг был удлинен, и управляется с помощью ручки и клапана в насадке.

    Катушка пожарного шланга чаще всего используется на пожарных автомобилях. Другая версия встречается в офисах и других крупных зданиях. Эта катушка обычно крепится к стене или хранится в углублении в стене и имеет четкую маркировку. В случае пожара любой человек может удлинить шланг, в результате чего автоматический клапан отводит воду под давлением из системы водоснабжения здания с помощью пожарного насоса. Наконечник пожарного шланга содержит специальный клапан, называемый шаровым клапаном, который позволяет пользователю контролировать направление и количество воды, а иногда и силу распыления.

    Катушка пожарного шланга – обычное дело, особенно в небоскребах. Для высотных зданий требуются собственные системы пожарной безопасности из-за сложности борьбы с пламенем высотных зданий с помощью стандартного противопожарного оборудования.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
