ППУ изоляция труб – что это, виды ППУ, применение

Что такое ППУ изоляция труб, виды, применение

Качественная изоляция трубы имеет важное значение. Она позволяет изделию:

  • выдержать перепад температуры,
  • изменение давления,
  • механические повреждения.

10-15 лет назад большинство трубопроводов было недостаточно защищено от повреждений, поэтому их приходилось постоянно менять, ремонтировать. Отсюда масса хлопот и неудобств.

Сегодня используется пенополиуретановая изоляция труб, которая в значительной степени позволяет улучшить эксплуатационные свойства магистрали.

Благодаря появлению нового материала удалось в значительной степени снизить теплопотери, износ, поломки. Что положительным образом сказалось на качестве тепломагистралей.

Для чего нужна изоляция трубопроводов

Обычно трубопровод страдает от влияния:

  • холода,
  • жары,
  • резких колебаний температуры,
  • ультрафиолета.

Поэтому нередко можно наблюдать картину, когда вроде бы только произвели ремонт или опрессовку, ямы благополучно закопали, но тут что-то пошло не так, труба лопнула, и все пришлось разрывать и делать заново.

ППУ (расшифровка ‒ пенополиуретан) такого хода событий позволяет избежать. Так как она качественная и прочная. В изоляции труба выглядит так, как будто ее обернули в мягкое пушистое одеяло из пены. Она надежно защищена со всех сторон и точно не даст течь или не треснет от механического или температурного воздействия. Почему так происходит? Вся соль тут в устройстве ППУ изоляции.

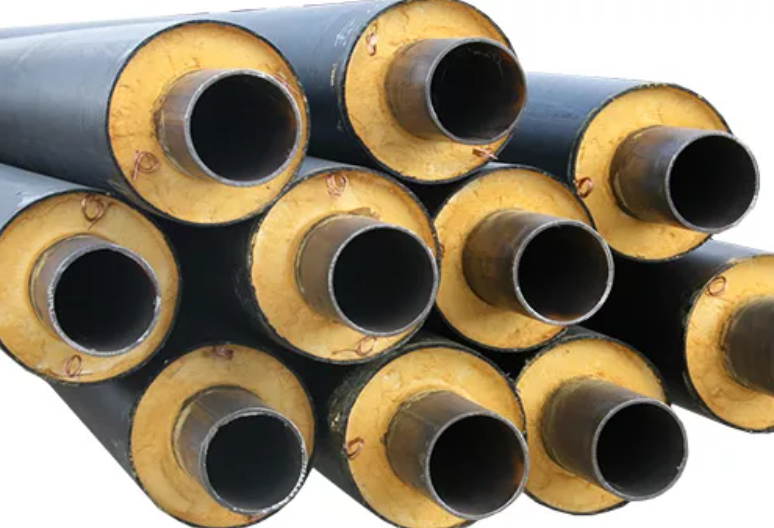

Устройство ППУ изоляции

Полиуретан представляет собой вещество, которое изготовлено из вспененной пластмассы на основе полиола и изоцианата. В материале может содержаться до 90% воздуха.

Полиуретан используют как мягкую надежную прокладку между стальной трубой, которая является основой тепломагистрали, и защитным внешним кожухом.

Получается конструкция «труба в трубе». Именно ее преимущественно используют на производстве, так как она отлично работает и позволяет добиться высоких эксплуатационных характеристик.

То есть в данном случае стальная труба будет надежно спрятана в толщах изоляционного слоя. Поэтому, даже если зимой градусы понизятся в значительной степени, не произойдет поломок и не появятся трещины. А значит, не нужно будет производить внеплановый ремонт.

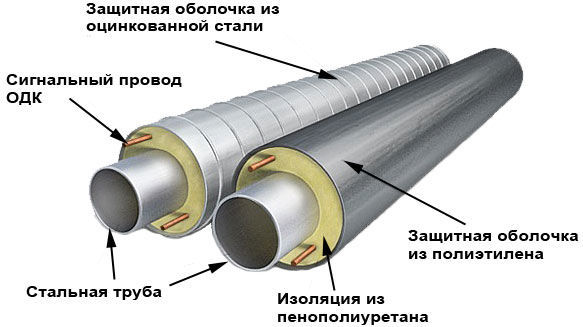

Виды ППУ изоляции труб

Важно при этом правильно выбрать верхний защитный слой. Бывает он нескольких типов. Именно от него зависит место использования трубы магистрали и степень надежности.

Выделяется:

  1. Труба пенополиуретановая в полиэтиленовой оболочке. Здесь в качестве внешнего защитного кожуха используется полиэтилен. Благодаря его использованию изделие можно применять для подземных каналов.
  2. Труба пенополиуретановая в оцинкованной оболочке. В качестве защитного применяется оцинкованный материал, который навит на кожух. Используется для наземных трубопроводов. Полиэтиленовая оболочка в таком случае не справляется, так как разрушается под воздействием ультрафиолетового излучения, маркировка ППУ ОЦ.

Кроме того, для ППУ изоляции используется ГОСТ 30732-2006. Он определяет, какие именно изделия можно использовать для наземной прокладки трубопроводов, а также подземного проведения теплосетей.

Типы ППУ по толщине изоляции

Но не только тип верхнего материала будет определять степень надежности изоляции. Не последнюю роль играет здесь толщина утеплителя.

Он бывает:

  • Стандартного типа. Подходит для зон с умеренным климатом, то есть для территории, где нет резких скачков из жары в холод и зимой температура не понижается слишком сильно. Обозначаются такие магистрали как 1 ППУ ПЭ или 1 ППУ ОЦ.
  • Усиленного типа. Используется на территориях с холодным климатом и экстремально низкими температурами окружающей среды. То есть там, где зимой бывает больше -30 градусов по Цельсию и есть вероятность сильного промерзания почвы. Обозначается как 2 ППУ ПЭ или 2 ППУ ОЦ.

При стандартном типе можно говорить о толщине утеплителя от 40 мм, при усиленной ‒ 100 мм.

Преимущества ППУ

Можно выделить следующие преимущества ППУ изоляции:

  • эксплуатационные расходы снижаются в 8-9 раз,
  • сокращаются затраты на ремонт теплотрасс,
  • долговечность эксплуатации трубы повышается с 10-15 лет до 30,
  • снижаются теплопотери, по некоторым исследованиям с 20-30% до 2-3%,
  • сроки строительства теплотрассы сокращаются,
  • при монтаже магистрали уменьшаются общие расходы.

Также пенополиуретан:

  • легкий,
  • прочный,
  • устойчивый к гниению,
  • отлично держит тепло,
  • износостойкий.

Стоит отметить и тот факт, что ППУ изоляция подходит для тройников, переходов, отводов и других соединений. В результате чего повышается общая надежность тепломагистрали.

Вывод:

Использование ППУ изоляции ‒ это важный шаг в развитии тепломагистралей. Благодаря такому подходу становится возможным продление эксплуатационного срока, снижение потребности в ремонте. В некоторых случаях удается отказаться от ежегодной опрессовки, так как за четыре сезона не происходит износа поверхностей. А это в значительной степени снижает затраты на обслуживание трасс и их содержание. И если брать статистику за несколько лет, то экономия выходит существенная.

Трубы стальные в ППУ изоляции в оцинкованной оболочке (ОЦ)

Стальные трубы ППУ в оцинкованной оболочке





Стальные трубы в ППУ изоляции в оцинкованной оболочке (ОЦ) предназначены для надземной прокладки тепловых трасс.

Стальные трубы ППУ ОЦ способны выдерживать давление до 1,6 МПа и температуру до 140°С (допускается повышение температуры до 150°С) со сроком эксплуатации до 30 лет. Оцинкованная оболочка отвечает требованиям ГОСТ 14918 и изготавливается из тонколистовой стали с цинковым покрытием 1-го класса. При необходимости на торцы тепловой изоляции труб наносится гидроизоляционное покрытие.

Стальные трубы ППУ в оцинкованной оболочке (тип1)


Наименование
(наружный диаметр
стальной трубы/наружный  диаметр оболочки, мм)		Минимальная
толщина
стенки, мм
Толщина
гидрозащитной
оболочки, мм		Толщина
изоляционного
слоя, мм		Масса 1 п.м.
трубы с
изоляцией, кг
 25 (32/110)  3,00,55 38,0 4,1
 32 (38/110)  3,00,5535,04,6
 40 (45/125)  3,00,5529,05,4
 50 (57/125)  3,00,5533,06,3
 70 (76/140)  3,00,5531,07,9
 80 (89/160)  4,00,5535,011,6
 100 (108/180)  4,00,635,013,9
 125 (133/225)  4,00,633,016,7
 150 (159/250)  4,50,745,023,2
 200 (219/315)  6,00,747,039,3
 250 (273/400)  7,00,863,057,8
 300 (325/400)  		7,00,837,065,3
 300 (325/450)  7,00,862,068,3
 400 (426/500)  7,00,836,087,8
 400 (426/560)  7,01,066,092,2
 500 (530/630)  7,01,049,0111,1
 600 (630/800)  8,0   1,0  84,0153,7
 700 (720/900)  		8,0   1,0  89,0176,2
 800 (820/1000)9,0   1,0  72,4219,9
 1000 (1020/1200)11,0 1,089,0321,9



Стальные трубы ППУ в оцинкованной оболочке с усиленной изоляцией (тип2)


Стальные трубы  ППУ ОЦ тип 2 предназначены для футлярной прокладки трубопроводов.

Наименование
(наружный диаметр
стальной трубы/наружный диаметр оболочки, мм)		Минимальная
толщина
стенки, мм		Толщина
гидрозащитной
оболочки, мм		Толщина
изоляционного
слоя, мм		Масса 1 п.м.
трубы с
изоляцией, кг
 50 (57/140)   3,00,55 41,06,6
 70 (76/160)   3,00,55 41,08,5
 80 (89/180)   4,00,6 44,912,2
 100 (108/200)   4,00,6 45,014,5
 125 (133/250)   4,00,7
 45,0		17,6
 300 (325/500)   7,00,8 87,071,5
 400 (426/630)   7,01,0 101,097,9

     Компания “Астра. Инженерные системы” предлагает купить трубы в ППУ изоляции в оцинкованной оболочке (ОЦ). Получить цены и прайс-лист на трубы ППУ ОЦ и фасонные изделия Вы можете получить у менеджеров нашей компании.

См. также    –    трубы ППУ    –     скорлупа ППУ    –    тройники ППУ    –    трубы ИЗОПЭКС

Линия по производству полиэтиленовой оболочки для теплоизоляции из пенополиуретана (ППУ) Трубопроводная линия

Дом Каталог продукции Производственное и технологическое оборудование Пластиковые машины Оборудование для производства пластиковых труб

Описание продукта

Информация о компании

Адрес: № 44, зона F, рынок стали Цзиньцзяочжоу, офис подрайона Чжунъюнь, Цзяочжоу, Циндао, Шаньдун, Китай

Тип бизнеса: Производитель/фабрика, торговая компания

Диапазон бизнеса: Промышленное оборудование и компоненты, производственное и обрабатывающее оборудование

Сертификация системы управления: ISO 9001

Основная продукция: Линия по производству экструзионных труб, Линия по производству термоусадочных соединительных муфт, Линия по производству предизолированных труб из ПЭВП, Линия по производству труб для подачи воды под давлением, Линия по производству канализационных труб из полиэтиленовой обмотки, Линия по производству PE-Rt/PP/PPR Pie

Введение компании: 1. О заводе

Qingdao OuKaiLe Machinery Co., Ltd. расположена в Циндао Цзяочжоу, занимает площадь более 3000 квадратных метров. У нас есть многолетний опыт в области экструзионных линий для производства пластиковых труб, листов и плит, оборудования для производства термоусадочных рукавов и т. д. для термоусадочных рукавов HDPE (соединительных рукавов), линии по производству спиральных труб с полыми стенками из PE.

Мы экспортируем в Южную Азию, Россию, Беларусь, Украину, Пакистан, Иран, Польшу и многие другие страны и регионы.

Мы уверены, что можем предложить Вам не только качественную продукцию, но и качественные услуги.

Будем рады сотрудничеству! !

2. Наша основная продукция

Линия для производства термоусадочных полиэтиленовых рукавов

Линия для производства теплоизоляционных полиэтиленовых труб (оболочек)

Линия для производства полиэтиленовых труб для подачи воды и газа

Экструзионная линия для полиэтиленовой трубы-оболочки и водопроводной трубы

Экструзионная линия для полиэтиленовой обмотки трубы (полая спиральная труба) для дренажа

Экструзионная линия для сварки ПП-ПЭ прутка

Сварочный аппарат для трубы-оболочки (теплоизоляционная труба)

Угловая ленточная пила для трубы-оболочки (теплоизоляционная труба)

Угловая ленточная пила для пластиковой толстостенной трубы

Сварочный аппарат для пластиковой толстостенной трубы

Сварочный экструдер

3. Гарантийное и послегарантийное обслуживание

Гарантийный срок 12 месяцев со дня установки, но не более 14 месяцев со дня поставки. По истечении этого срока мы обязаны обеспечить пожизненное обслуживание за счет Покупателя.

В течение гарантийного срока мы несем ответственность за устранение неполадок и помощь покупателю в решении проблем, предоставление запасных частей, которые сломаны, за исключением поломок, вызванных покупателем.

Мы бесплатно обеспечим техническое обслуживание работников от покупателей.

Мы также можем отправить техников в компании покупателя за границей для помощи в установке и тестировании линий. Но покупатель должен оплатить билеты туда и обратно, проживание, транспорт, лечение и страхование техников в зарубежных странах и некоторую зарплату соответственно.

Как только вы получите свой вопрос, поставщик ответит вам как можно скорее.

Отправьте сообщение этому поставщику

Горячие запросы

  • Линия по производству труб
  • Линия пластиковых труб
  • Линия по производству пластиковой экструзии
  • Линия по производству пластиковых труб
  • Линия экструзии труб
  • Линия для экструзии труб
  • Экструзионная линия для пластиковых труб
  • Линия экструзии пластиковых труб
  • Экструзионная линия для производства пластиковых труб из ПВХ

Подробнее

Компенсаторы для тепловых сетей – 2СКУ.

ППУ-ТПЭ Компенсаторы для тепловых сетей – 2СКУ.ППУ-ТПЭ

   RU/EN

Челябинск

Номинальный диаметр (DN, мм): 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000
Номинальное давление (Pwork, PN): 25 бар
Температура рабочей среды: до +150°C

Выноска Номинальный диаметр Номинальное давление Размеры Осевая компенсирующая способность Расчетный вес Расчетная жесткость Расчетная эффективная площадь
Ду РН др с Д Д1 ч л Δ ±λ С λ С эф

мм

мм

Бар

бар

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

кг

кг

Н/мм

Н/мм

см 2

см 2

2СКУ. ППУ/ТПЭ 50-25-140 50 25 57 3,5 245 127 220 1701 140 70 94 246,69 60,67
2СКУ.ППУ/ТПЭ 65-25-140 65 25 76 4,0 245 142 220 1701 140 70 103 246,69 60,67
2СКУ.ППУ/ТПЭ 80-25-140 80 25 89 4,0 245 164 220 1711 140 70 107 218,03 83,47
2СКУ.ППУ/ТПЭ 100-25-200 100 25 108 4,0 299 182 250 1824 200 100 152 247,33 118,05
2СКУ. ППУ/ТПЭ 125-25-200 125 25 133 5,0 299 227 250 1846 200 100 164 299,56 155,04
2СКУ.ППУ/ТПЭ 150-25-200 150 25 159 5,0 377 252 288,5 1881 200 100 220 281,42 238,06
2СКУ.ППУ/ТПЭ 200-25-320 200 25 219 8,0 426 317 312,5 2265 320 160 372 339,01 459,16
2СКУ.ППУ/ТПЭ 250-25-320 250 25 273 8,0 480 402 340 2460 320 160 423 337,80 686,23
2СКУ. ППУ/ТПЭ 300-25-360 300 25 325 8,0 530 452 365 2585 360 180 543 409,43 963,16
2СКУ.ППУ/ТПЭ 400-25-380 400 25 426 9,0 650 562 425 2702 380 190 800 581,8 1630,98
2СКУ.ППУ/ТПЭ 500-25-400 500 25 530 8,0 820 712 510 2753 400 200 1100 667,78 2468,29
2СКУ.ППУ/ТПЭ 600-25-400 600 25 630 10,0 950 802 575 2768 400 200 1496 816,46 3425,34
2СКУ. ППУ/ТПЭ 700-25-420 700 25 720 10,0 1060 902 630 2848 420 210 1818 906,1 4488,83
2СКУ.ППУ/ТПЭ 800-25-420 800 25 820 12,0 1160 1002 680 2883 420 210 2150 957,31 5780,47
2СКУ.ППУ/ТПЭ 1000-25-440 1000 25 1020 14,0 1360 1202 780 2887 420 110 2700 1295,64 8841,39
