Что такое правильное нанесение размеров на чертежах? Казалось бы – ничего сложного: ставь, да ставь! Решил, что достаточно – прекратил. Но такой подход характеризует полную безграмотность инженера-конструктора. Скажу честно, что из всех чертежей, с которыми…
…пришлось в жизни работать, лишь не более чем на двадцати процентах были грамотно и в необходимом количестве нанесены размеры…
То, о чем будет говориться в этой публикации, я считаю очень важным для становления инженера-конструктора! Необходимо внимательно вникнуть в суть текста и начать пробовать применять предложенную технику работы на практике. Хотя эта статья в основном предназначена для начинающих инженеров-конструкторов, но, думаю, и более опытные специалисты смогут найти для себя интересные и полезные моменты.
В заголовке статьи присутствует слово «философия», которое раздражает и отталкивает многих технических специалистов (хотя еще не так давно физику именовали натуральной философией).
В нашем случае этот термин означает лишь то, что я не стану вдаваться в технические аспекты, изложенные в нормативной документации, в частности, в ГОСТ 2.307-68 ЕСКД «Нанесение размеров и предельных отклонений». Требования ГОСТа, безусловно, необходимо знать и выполнять. Я же попытаюсь рассказать, как должна работать голова конструктора при нанесении размеров или их проверке с моей точки зрения.
Главная мысль:
Конструктор должен ясно представлять технологию (процесс) изготовления детали, знать и понимать последовательность выполнения операций!
Конструктор должен представлять в голове процесс сборки узла из деталей!
Конструктор должен четко представлять процесс сборки машины, приспособления, конструкции из узлов и деталей!
То есть конструктор обязан быть технологом!!! Встает закономерный вопрос — а зачем тогда нужны технологи? Ответ — конструктор должен знать и представлять в общих чертах хотя бы одну наиболее распространенную технологию, которая в принципе позволит изготовить изделие, а технолог обязан рассмотреть несколько альтернатив в выборе последовательности операций, видов оборудования, типов инструмента, режимов обработки и назначить оптимальный технологический маршрут и оптимальные технологические режимы.
Инженер-конструктор не имеет права не знать, как сделать на практике то, что он спроектировал (за исключением редких случаев изобретательской деятельности)!
Разберем подробнее мысль, которую я хочу до вас донести на примере нанесения размеров на чертеже детали.
Простой пример («диалог с самим собой»):
Если вы, рисуя проекции детали, видите лишь линии граней, к которым просто нужно поставить очередную размерную линию, то это плохо. Вы должны представлять визуально, как, например, токарь эту поверхность обработает, какие и от какой базы ему нужно будет знать размеры. Ставьте мысленно себя на его место и «изготавливайте» деталь, выполняя операции в голове! Влезайте в «шкуру виртуального токаря»! При этом у вас будут, как и у реального токаря, возникать вопросы, на которые вы, как реальный конструктор, отвечайте путем нанесения размеров на чертежах, путем нанесения именно необходимых и только достаточных размеров, допусков, шероховатостей!
На рисунке, расположенном ниже, изображена простая деталь – ось.
Сейчас мы пройдем подробно весь процесс нанесения размеров. Далее в кавычках размещен «диалог с самим собой» (что, по сути, есть монолог) конструктора при нанесении размеров на чертежах.
«Первая операция – заготовительная. Отпиливаем от болванки круглую заготовку – габаритный диаметр – Ø50 мм.
Наносим размер «Ø50» на чертеже!!!
Габаритная длина – 90 мм.
Ставим второй размер – «90»!!! И не важно, что могут взять по факту шестигранник или квадрат! Габариты заданы, остальное — не моя забота, а забота технолога, мастера.
Несем заготовку на токарный станок.
Вторая операция – токарная. Образмериваем цилиндрические поверхности. Протачиваем диаметр Ø24 мм на длину 35 мм. Нарезаем метрическую резьбу М24 длиной 30 мм. Выполняем посадочный диаметр оси – Ø36 мм и длиной 45 мм. Все – токарю больше делать нечего!
Наносим вышеперечисленные размеры на чертеже детали.
Передаем заготовку на фрезерный станок.
Третья операция – фрезерная. Что должен сделать фрезеровщик? Выполнить две лыски на габаритном диаметре.
Что ему необходимо знать для этого? Расстояние между лысками – 41 мм.
Проставляем размер для фрезеровщика.
Передаем заготовку на сверлильный станок.
Четвертая операция – сверлильная. Что с заготовкой должен сделать сверловщик? Просверлить отверстие. Какие ему необходимы для этого размеры? Ему необходимо знать диаметр отверстия – Ø4 мм и координату расположения отверстия, например, от габарита заготовки – 5 мм. Ориентация отверстия относительно лысок – по видам чертежа. Берем необходимого диаметра сверло, размечаем центр отверстия и сверлим.
Наносим диаметр отверстия и его координату на чертеже! Все – деталь готова!!!»
Выводы и советы:
Конечно, я упростил по максимуму ситуацию, чтобы почти ничто не отвлекало вас от главной мысли. Не стал проставлять допуски на размеры и расположение поверхностей, не стал назначать шероховатости, минимизировал количество технологических операций (реально должны еще быть слесарная операция, термообработка, шлифовальная операция, нанесение покрытия, маркировка, контрольная операция, упаковка).
Моей задачей в данном конкретном случае было показать на примере вам, уважаемые читатели, как голова конструктора должна выполнять нанесение размеров на чертежах, создавая на ходу технологический процесс. Причем правильность определения очередности операций в нашем случае не имеет решающего значения.
Инженер-конструктор действует в этом процессе, как скульптор, постепенно отсекающий от каменной глыбы все лишнее. Возможно, в начале вам будет сложно составлять мысленно техпроцессы из-за отсутствия опыта. Ничего страшного в этом нет! Если у вас все в порядке с элементарной логикой, здравым смыслом и желанием стать профессионалом, то вскоре вы ощутите практические результаты – на чертежах уменьшится количество пропущенных размеров, исчезнут ненужные размеры, оставшиеся необходимые размеры будут назначены от удобных для исполнителя баз (без дополнительных пересчетов).
Еще один очень важный совет – регулярно ходите к станкам, к рабочим, которые по вашим чертежам изготавливают детали.
Выясняйте реальный техпроцесс, учитесь, разговаривайте, спрашивайте, спорьте, но всегда помните, что вы, сидя в теплом и светлом помещении за монитором компьютера и в тишине, должны сделать всё в технической документации для максимально удобного и легкого восприятия информации у станка, где шум и иногда не очень светло и тепло…
Возможно, для кого-то все сказанное выше покажется бредом. Поделитесь своей техникой нанесения размеров! Я никому ничего не навязываю, а просто рассказываю о том, как это удобно делать мне для получения качественного и быстрого результата.
Другие статьи автора блога
На главную
Статьи с близкой тематикой
Отзывы
Правила нанесения размеров на чертежи – Как это сделать – УРАЛ
2015/07/22Каждый чертеж должен нести максимальную информацию, а без нанесение размеров на чертежи этого не добиться.
Если на нем нет размеров это уже не чертеж, а рисунок, поэтому очень важной частью чертежа является правильное нанесение размеров. Часто в практике можно увидеть очень сложную деталь, а ведь кто-то ее начертил и проставил все размеры во всех плоскостях. Чтобы правильно расставлять размеры, нужно знать не только узаконенные стандарты, но и иметь хороший опыт.

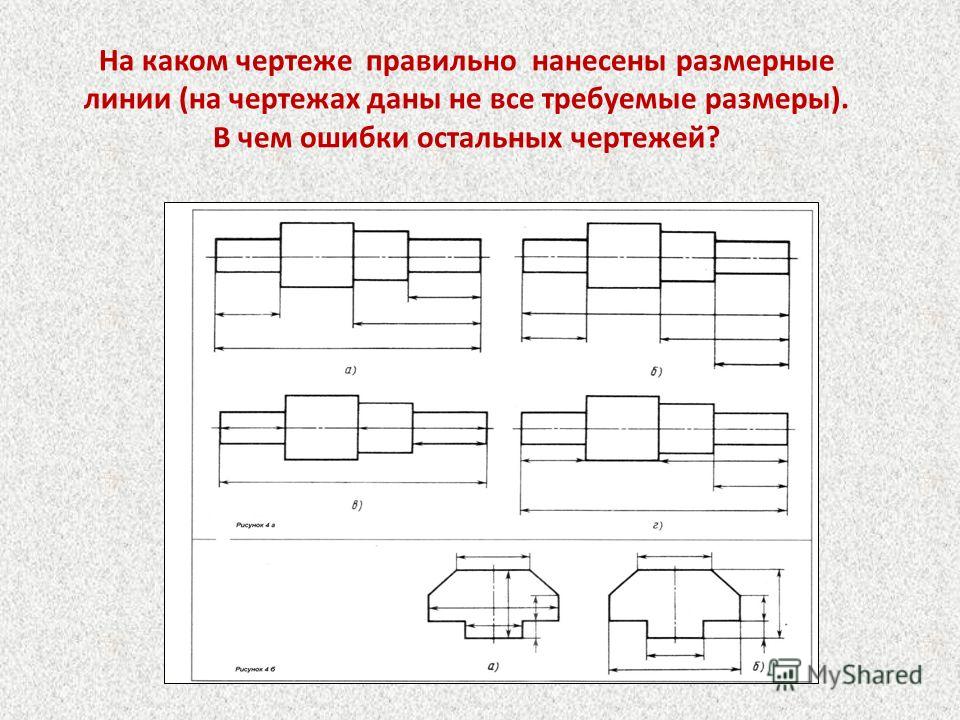

ГОСТ предусматривает ряд правил, по которым должны расставляться те или иные размеры на чертеже. Рассмотрим несколько основных правил установленные стандартом.
1. При нанесении размеров применяются, как правило, т.н. арабские цифры.
2. Все размеры в машиностроении расставляются в миллиметрах, в других случаях в примечаниях нужно указывать, в каких единицах проставлены все размеры, либо к соответствующим единицам прибавлять соответствующую букву.
3. Размеры не должны повторяться и указываются на одном чертеже один раз. Повторяемость размера возможно лишь при необходимости в этом.
4. Размерные линии наносятся вне контура проекции.
5. Числовые обозначения следует ставить в середине на выносной линии. Существуют и другие способы, расстановки числовых обозначений: под размерной линией, сбоку, вертикально.
6. Нужно соблюдать расстояние между параллельными выносными линиями, оно должно составлять не менее 5 мм, а расстояние до контура чертежа не менее 4 мм.
7. Главные линии контура не могут использоваться в качестве размерных.
8. Размерные линии не могут быть продолжением контурных линий.
9. Обязательное условие параллельности размерной линии отрезку, т.е. размерная линия должна быть параллельна отрезку, чью длину она показывает.
10. При нанесение размеров на чертежи, выносные линии чертятся перпендикулярно размерным линиям.
11. Все размеры должны наносятся по ГОСТ тонкими линиями.
12. На машиностроительных чертежах, с обеих сторон выносной линии ставятся стрелки, которые упираются острием в линии контура.
13. Если при выноске размера его длина велика и не вмещается на линии, то сам размер выносят за контур линий на выноске.
Расстановка размеров на чертежах является важной задачей, так как исходя из размера, будет изготавливаться та или иная деталь и если размер указан не верно, то и деталь не будет изготовлена, либо получится бракованной.
