Полное руководство по измерению точности штангенциркуля
Штангенциркули могут быть чрезвычайно эффективными измерительными приборами, если они находятся в правильных руках.
Знание ограничений ваших штангенциркулей и того, как вы на них влияете, сделает вас «правильными руками» для работы.
Я расскажу вам о различных аспектах, влияющих на точность штангенциркуля. Я начну с самых основных тем и буду работать с них, так что не стесняйтесь пропустить, если вы уже знаете о предмете.
Содержание
Размер штангенциркуля
Штангенциркуль 0–6 дюймов
Цифровой штангенциркуль Mitutoyo 0–6 дюймовНаиболее распространенным типом штангенциркуля является штангенциркуль 0–6 дюймов. Если вы работаете в метрической системе, это будет штангенциркуль 0–300 мм.
Существуют некоторые различия в том, на что они способны, но в целом они могут выполнять измерения внутри, снаружи и на глубине в диапазоне измерения 6 дюймов.
Штангенциркули большие и меньшие
Штангенциркули бывают разных размеров. Они используются гораздо реже, но вы все равно столкнетесь с ними.
Штангенциркули 0–12 дюймов — следующий логичный выбор, когда нужно измерить большую деталь.
Причина, по которой вы не будете использовать их все время, заключается в том, что они большие и могут быть неудобными в использовании.
0-24-дюймовые суппорты имеют ту же проблему и еще более неудобны. Как правило, вы будете использовать большие штангенциркули только в ситуации, когда вы не можете использовать штангенциркуль.
Также можно найти варианты 0-4” и 0-8” и все типы специализированных диапазонов измерения можно заказать по специальному заказу.
Штангенциркули 0–24 дюймаШтангенциркули большего размера будут дороже, чем штангенциркули меньшего размера. Дополнительные расходы связаны с точностью. Становится намного сложнее поддерживать точность, наблюдаемую в меньших штангенциркулях, в больших диапазонах измерений.
Примечание: Штангенциркули с большими диапазонами измерений имеют тенденцию быть менее точными. Например, тот же штангенциркуль Mitutoyo в версии 0-6″ имеет указанную точность +/- 0,001″, а версия 0-24″ имеет точность +/- 0,002″. Они только Это становится только хуже, когда вы понимаете, что более крупные штангенциркули от менее известных производителей могут быть еще менее точными.
0003
Типы штангенциркуля
Существует три основных типа штангенциркуля. Они очень похожи, главное отличие заключается в том, как считываются фактические измерения.
Штангенциркули

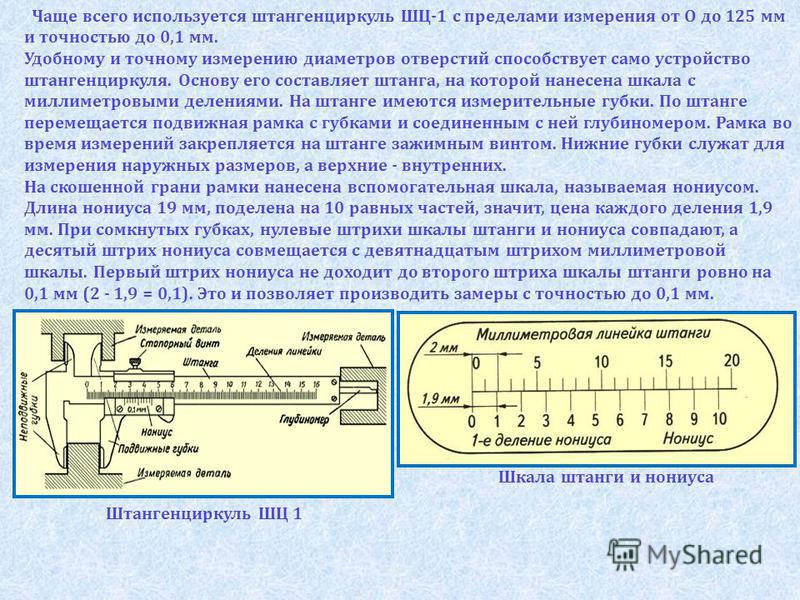

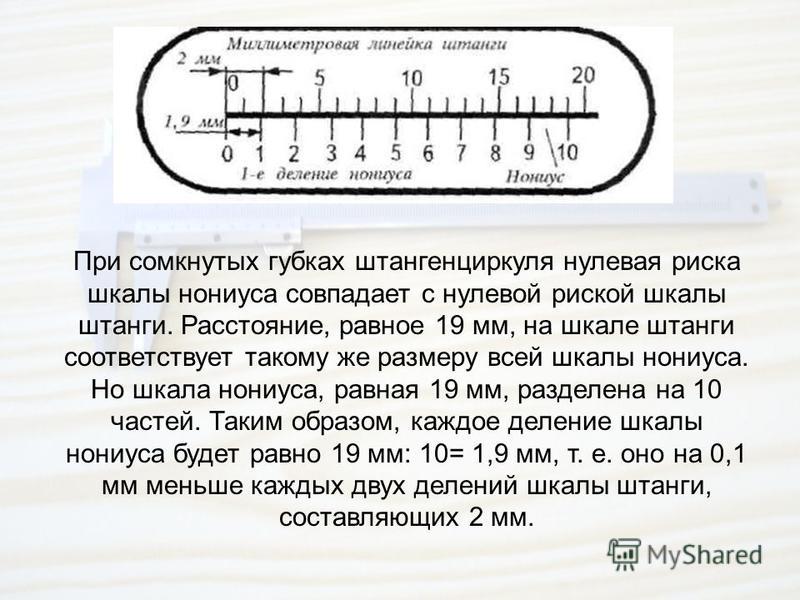

Шкала нониусаЭти штангенциркули, которые часто называют просто «нониусами», имеют несколько шкал на лицевой стороне инструмента, которые используются вместе для снятия показаний.
Поскольку у них нет внутренних механизмов, они являются наиболее прочным типом штангенциркуля и, скорее всего, останутся точными.
Штангенциркули – самый сложный тип штангенциркуля, особенно для начинающих. Хотя их не обязательно сложно использовать, они требуют немного больше понимания, чем использование циферблата или цифрового штангенциркуля.
Штангенциркули
Поверхность циферблата Штангенциркули используют зубчатую систему для вращения иглы на циферблате. У них есть легко готовая шкала на корпусе штангенциркуля. Эта шкала часто имеет шаг 0,100 дюйма.
Расстояние между линейками облегчает их чтение по сравнению с маленькими линиями, которые используются на нониусе.
Показания шкалы используются вместе с показаниями стрелки на циферблате инструмента для расчета ваших измерений.
Штангенциркули со шкалой и нониусом очень похожи по стоимости. Оба не требуют батарей, что означает, что они всегда готовы к измерению.
Цифровые штангенциркули
Цифровой дисплей штангенциркуляЦифровые штангенциркули используют электронные датчики для получения показаний измерений. Это самый простой штангенциркуль для измерения.
Значения считываются с ЖК-дисплея, как будильник.
Когда-то они были очень дорогими и стоят до сих пор. За последние годы они подешевели и стали более надежными. Качество инструментов, произведенных в Китае и других странах с более низкой стоимостью рабочей силы, улучшилось, хотя они могут уступать или отставать по сравнению с признанными производителями инструментов и калибров.
Доступно множество цифровых штангенциркулей, которые далеко не так точны, как можно подумать. Это потому, что их разрешение лучше, чем их точность.
Типичная точность для различных типов штангенциркуля
Точность штангенциркуля должна составлять 0,001 дюйма. Есть дешевые или некачественные штангенциркули, которые не соответствуют этой точности, но когда большинство людей думают о штангенциркулях, они ожидают, что они будут иметь точность до 0,001”.
Точность одинакова для различных типов штангенциркулей 0–6 дюймов, и может показаться, что цифровые штангенциркули имеют лучшее разрешение, но это не совсем так.
Часто цифровые измерители имеют дисплеи, которые показывают дальше, чем они точны. Нет никакого смысла измерять показания с точностью до 5 десятых дюйма или 0,0005 дюйма, если инструмент не соответствует этому уровню.
Будьте осторожны. Некоторые цифровые штангенциркули заставят вас думать, что они более точны, чем они есть на самом деле.
Как стоимость влияет на точность
Маленькие штангенциркули легче изготовить, чем большие, при той же точности. Получить штангенциркуль с точностью до 0,001 дюйма на 6 дюймов будет намного проще, чем на 24 дюйма. Вот почему стоимость больших штангенциркулей быстро растет или их точность снижается.
Некоторые штангенциркули жертвуют точностью ради снижения затрат. Некоторые штангенциркули бюджетного уровня не обеспечивают точность +/- 0,001 дюйма для штангенциркуля 0-6 дюймов. Обратите внимание на указанную точность при сравнении различных инструментов.
Имейте в виду, что если что-то кажется слишком хорошим, чтобы быть правдой, то это, вероятно, дешевый штангенциркуль с большим диапазоном измерений, заявленная точность которого составляет +/- 0,001 дюйма.
Какие инструменты более точны, чем штангенциркуль?
Микрометр с наружной резьбой 0-1″ Микрометры — это еще один инструмент, часто используемый людьми, которые также используют штангенциркули для проведения измерений.
Типичная точность микрометра составляет одну десятую дюйма или 0,0001”. Это в 10 раз точнее, чем штангенциркуль.
Циферблатные и контрольные индикаторы — еще один тип инструментов, используемых в механических мастерских. У них обычно циферблат со стрелкой, иногда вы найдете цифровые версии.
Точность этих индикаторов варьируется от 0,001 дюйма для многих циферблатных индикаторов до 0,00001 дюйма для тестовых индикаторов. Тестовые индикаторы могут быть в 1000 раз более точными, чем циферблатные индикаторы и штангенциркули.
Индикатор циферблатного тестаТочность в зависимости от разрешения
Разрешение — это то, насколько точно ваш инструмент дает показания. Дело не в том, насколько это точно.
Представьте, что вы измеряете коробку.
Цифровой штангенциркуль с меньшими возможностями может измерить длину коробки 6,5005 дюйма. Проблема в том, что штангенциркуль может иметь точность только до +/- 0,001 дюйма. Это означает, что вы можете взять тот же штангенциркуль и снова измерить ту же коробку в том же месте и получить показания 6,4995 дюйма или 6,5015 дюйма
Советы по повышению точности с помощью штангенциркуля
Знайте, какая точность вам нужна
Первый шаг — определить, насколько точен инструмент, который вам нужен.
Возможно, вам вообще не понадобится штангенциркуль. Вам может понадобиться микрометр для измерения до десятых (0,0001 дюйма). Может быть, вы можете обойтись без хорошей рулетки.
Не знаю. Только вы можете решить, какая точность вам потребуется.
Общий совет: приобретите штангенциркуль с точностью +/- 0,001 дюйма или лучше.
Будьте осторожны, как вы держите штангенциркуль
Вы сильно влияете на точность штангенциркуля.

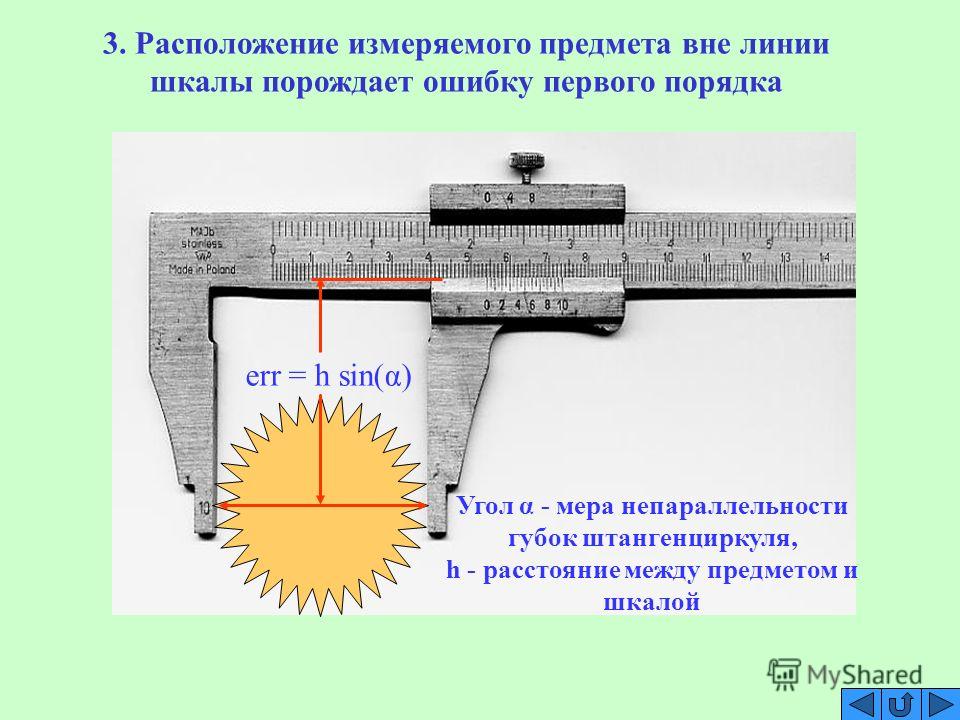

Вы хотите убедиться, что губки штангенциркуля сидят ровно во время измерения. Если при использовании они будут косить, показания будут больше, чем фактический размер.
К счастью, для внешних измерений, таких как длина или ширина детали, это легко сделать. Вы можете мягко покачиваться, снова мягко сказал я, и вы почувствуете, как суппорт садится, когда он сидит заподлицо.
Внутренние измерения немного сложнее, потому что челюсти не имеют ровной поверхности, на которую можно было бы установить. Тем не менее, вы захотите использовать то же раскачивающее движение, но будьте с ним еще более осторожны.
Повторяемость
Независимо от того, какой тип измерения вы планируете проводить, снимите несколько показаний, чтобы убедиться в точности вашего измерения. Нередко можно провести измерение и получить показание только для того, чтобы выполнить еще два измерения, оба из которых отличаются на 0,005 дюйма.
В этот момент вам следует провести дополнительные измерения, чтобы убедиться, что первое измерение действительно было неверным. Возможно, это была грязь, или у вас был инструмент под углом. В любом случае проверка воспроизводимости поможет вам провести более точные измерения.
При измерении глубины легко ошибиться
Штангенциркуль с насадкой для измерения глубиныВнешние и внутренние измерения не так уж плохи, но с измерением глубины возникают сложности.
Не все штангенциркули могут измерять глубину. Тем не менее, для тех, кто это делает, легко получить плохие показания при использовании их для измерения глубины.
Из-за формы суппорта их верхняя часть тяжелая, а это означает, что они склонны наклоняться.
Если ваш инструмент сдвинется даже на небольшую величину, это значительно отклонит ваши измерения.
Существуют приспособления, которые вы можете приобрести для штангенциркуля, чтобы обеспечить устойчивость инструмента при измерении глубины, но они не являются идеальным решением.
Другим фактором, влияющим на точность, является то, что стержень для измерения глубины на штангенциркуле может легко погнуться или иным образом выйти из строя. Это обычное явление, и даже совершенно новые штангенциркули могут поставляться с завода и не в состоянии выполнять точные измерения глубины.
Измерение глубины является наиболее сложным типом измерения с помощью штангенциркуля, а также самым сложным аспектом для точного построения инструментов для производителя инструментов.
Будьте последовательны в своих измерениях
Величина силы, которую вы прикладываете при измерении штангенциркулем, изменит ваши показания. Это называется вашим «прикосновением».
Если вы произведете измерение, слегка надавив на штангенциркуль, а затем проведете то же измерение, зажав штангенциркуль и удерживая его с некоторым усилием, вы увидите, что ваши показания могут легко отличаться на тысячную или две (0,001 дюйма).
-0,002″).
Самый простой способ попрактиковаться в постоянстве силы, которую вы используете для измерения, — это проверять одно и то же снова и снова.
Проверка точности штангенциркуля
Более дешевые штангенциркули могут быть точными, но не все дешевые штангенциркули. Инструмент премиум-класса от Mitutoyo, Starrett или других известных производителей тоже может быть недоступен, но вероятность этого гораздо меньше.
Проблема в том, что вы не будете знать, что штангенциркуль точен, пока не проверите его. Этот процесс называется калибровкой. Если у вас нет доступа ко всему, что вам нужно для калибровки штангенциркуля, менее точная версия процесса будет называться обнулением.
Обнуление измерителя
Для обнуления измерителя необходимо полностью закрыть его и сбросить нулевую точку.
Процедура обнуления
Убедитесь, что ваш инструмент чистый, особенно губки штангенциркуля.
Закройте суппорт.
Для цифрового штангенциркуля нажмите кнопку источника — иногда она будет помечена по-разному (например, Zero) в зависимости от производителя штангенциркуля.
Для штангенциркуля со шкалой ослабьте стопорный винт лицевой панели, поверните шкалу, пока стрелка не покажет ноль, а затем снова затяните стопорный винт лицевой панели.
После сброса нулевого местоположения обязательно проверьте его. Сделайте это, открыв штангенциркуль вверх, а затем снова закрыв его в нулевое положение.
Вы хотите убедиться, что измеритель каждый раз показывает ноль. Степень давления, которое вы оказываете на инструмент, влияет на измерение, поэтому убедитесь, что вы прикладываете одинаковое усилие, чтобы закрыть штангенциркуль.
Последовательные, плавные движения помогут вам получить наиболее точные показания вашего прибора.
В этот момент вы знаете, что ваш штангенциркуль точен в нулевой точке. Что неизвестно, так это то, как тот же штангенциркуль будет измерять в другом месте.
Он может быть абсолютно точным на нуле, но отличаться на десятитысячные или на 0,010 дюйма при 6 дюймах.
Этот процесс предназначен только для ваших внешних кулачков, и вполне возможно, что ваши кулачки для измерения внутренних размеров, таких как отверстия, могут не совпадать с внешними кулачками. Нулевое положение может быть разным для ваших внутренних и внешних челюстей.
Вот почему в идеале вы должны откалибровать свои штангенциркули, чтобы проверить их точность во всем диапазоне измерений. Калибровка требует дополнительного оборудования, поэтому многие люди не будут делать дополнительный шаг.
Важно учитывать, какой уровень точности вам нужен для измерения.
Точные измерительные инструменты = будьте осторожны
Это не молотки. Нужно относиться к ним бережно. Они не разлетятся на миллион кусочков, когда вы поставите их на скамейку, но если вы их ударите или уроните, это означает, что вам будет плохо.
Наиболее распространенные типы повреждений, все из которых могут повлиять на точность:
- Удар по внутренним механизмам.
Это может вызвать избыточное сопротивление в механизме или просто привести к неправильным измерениям. - Повреждение кулачков суппорта, такое как зазубрины или заусенцы. Даже очень маленький надрез может привести к неправильному измерению. Вероятность повреждения внутренних измерительных губок выше, чем наружных.
- Стержень измерения глубины может погнуться или иным образом повредиться, что приведет к неправильным показаниям. Стержни имеют тенденцию быть длинными и тонкими, что означает, что для их повреждения не требуется большого усилия.
Это может вызвать избыточное сопротивление в механизме или просто привести к неправильным измерениям.Калибровка
Набор мерных колодокКалибровка включает использование известного эталона длины, такого как набор мерных колодок, для проверки точности штангенциркуля во всем диапазоне измерений.
Вы бы проверили штангенциркуль на 0 дюймов, 6 дюймов и через случайные промежутки между ними. Это суперупрощенная версия процедуры калибровки. Если вам нужна более подробная инструкция, ознакомьтесь с нашим руководством по калибровке штангенциркуля.
Связанные статьи
Знаете ли вы свои пределы? Часть 1
Написано Крисом Йостом . Опубликовано в
ДВУХСТОРОННИЙ ДОПУСК
Один из наиболее часто задаваемых вопросов, которые мы получаем на Gaging.com, помимо «Есть ли у вас это в наличии?» — это «Какова точность прибора?»
Звучит как простой вопрос, но это не просто ответ «десятая». Есть несколько способов, которыми производители оценивают точность своих приборов. Например, если мы говорим об электронном штангенциркуле, принятый допуск составляет: (± 0,001 дюйма/6 дюймов) или (± 0,001 дюйма на каждые 6 дюймов хода шкалы). *Технические характеристики производителя могут отличаться.
Давайте подробнее рассмотрим допуск (± 0,001 дюйма на каждые 6 дюймов шкалы). Это пример ДВУХСТОРОННЕГО ДОПУСКА и очень распространенный способ для производителей указывать свои датчики.
Поскольку двусторонний допуск допускает погрешность выше и ниже целевого размера , важно помнить, что при проведении измерений необходимо учитывать полный допуск. В своей голове вы можете подумать: «Хорошо, этот штангенциркуль точен до 0,001», но помните, что в целом он действительно 0,002 дюйма. На заводе, когда инспектор проверял штангенциркуль по эталону на номинальный размер 6 дюймов, штангенциркуль мог показывать 5,9.99″, 6.000″ или 6.001″, и он бы прошел проверку. Правильно!
Знание допусков вашего манометра может быть важнее, когда вы делаете шаг к более точному манометру. Эти типы датчиков часто используются в аэрокосмической, автомобильной или медицинской промышленности, где допуски деталей имеют решающее значение. Инженеры, которые находятся на концептуальных стадиях проектирования нового продукта, будут иметь в виду допуски деталей, которых они хотели бы достичь. Они могут думать, что им нужен нутромер, который может измерять 0,00015 дюйма, найти калибр с указанной спецификацией и купить его, не понимая, что на самом деле они смотрят на общий допуск 0,0003 дюйма.
Эта разница может вернуться, чтобы преследовать их позже!
Примечание. Обычно производители опускают «±» перед спецификацией точности. Хорошее эмпирическое правило заключается в том, что если вы не видите «±», вы должны предположить, что он есть, особенно для точных ручных инструментов: микрометров, штангенциркулей, нутромеров, индикаторов и т. д. другая история, и мы вернемся к ней в следующей записи блога. На Gaging.com мы всегда рады обсудить с конечными пользователями любые вопросы или проблемы, связанные с допусками. Используйте наши знания в своих интересах!
Bowers Metrology является одним из многих производителей, которые обозначают свои допуски как «двусторонние» для своих 3-точечных нутромеров Holematic XT Extreme и нутромеров более высокой точности, таких как система Bowers Ultima .
Скоро: ОДНОСТОРОННИЙ ДОПУСК и ДОПУСК НА ПРОПУСКНУЮ ПЛОЩАДКУ.
