Краткое введение в предел прочности на разрыв

Краткое введение в предел прочности на разрыв

Прочность на разрыв (предел прочности) – критическое значение перехода металла от однородной пластической деформации к локальной концентрированной пластической деформации.，Это также максимальная несущая способность металла при статическом растяжении.。Прочность на разрыв – это сопротивление максимально равномерной пластической деформации материала.，Перед испытанием на растяжение образец подвергается максимальному растягивающему напряжению.，Деформация равномерная，Но помимо，Металл начинает сжиматься，Концентрированная деформация；Для хрупких материалов без равномерной пластической деформации (или очень небольшой)，Он отражает сопротивление материала разрушению.。Обозначение – Rm (старый национальный стандарт GB / T 228-1987 предусматривает обозначение предела прочности на разрыв σb)，Единица измерения МПа。

Символ определения

Образец находится в процессе растяжения，После того, как материал переходит в стадию упрочнения после стадии текучести, максимальная сила (Fb), которую материал будет выдерживать, когда размер поперечного сечения значительно уменьшится，Напряжение (σ), полученное делением на исходную площадь поперечного сечения (So) образца，Называется предел прочности на разрыв или предел прочности (σb)，Единица Н / мм²(МП)。Он представляет собой максимальную способность металлического материала противостоять повреждениям при растяжении. 。Формула расчета:：

σ = Fb / So

куда：Fb–Максимальное усилие, которое испытывает образец при разрыве，N (Ньютон)；

Так–Исходная площадь поперечного сечения образца，mm²。

Прочность на растяжение (Rm) означает максимальное напряжение, которое может выдержать материал до разрушения.。Когда сталь поддается определенному уровню，За счет внутренней перестройки зерен，Его устойчивость к деформации снова повышена.，Хотя в это время деформация быстро развивается，Но он может только увеличиваться с увеличением стресса，Пока напряжение не достигнет максимума。После этого，Способность стали сопротивляться деформации значительно снижена.，И большая пластическая деформация происходит в самом слабом месте，Здесь поперечное сечение образца быстро уменьшается.，Сужение，До перелома。Максимальное значение напряжения до разрушения стали под действием растяжения называется пределом прочности или пределом прочности при растяжении.。

Ед. изм:Н / мм²

(Килограмм силы на единицу площади)

Распространенным методом измерения прочности на разрыв в Китае является использование универсальной испытательной машины для определения прочности материалов на растяжение / сжатие. 。

Для хрупких материалов и пластмасс без образования шейки，Самая высокая растягивающая нагрузка – это разрывная нагрузка.，следовательно，Его прочность на разрыв также представляет собой сопротивление разрыву.。Для пластиковых материалов, образующих шейку，Его предел прочности на разрыв представляет собой сопротивление максимальной равномерной деформации.，Он также указывает на предельную несущую способность материала при статическом растяжении.。Для таких деталей, как трос，Прочность на разрыв – более значимый показатель производительности。Прочность на растяжение легко определить，И хорошая воспроизводимость，Существует определенная взаимосвязь с другими механическими свойствами, такими как предел выносливости и твердость.，следовательно，Он также используется как одно из обычных механических свойств материалов для оценки качества продукта, технических характеристик процесса и т. Д.。

Явление шейки и прочность на разрыв

Феномен и значение шейки

Сужение – это особое явление, при котором деформация пластичных металлических материалов сосредоточена в определенной области во время испытания на растяжение. ，

Это результат деформационного упрочнения (физический фактор) и уменьшения поперечного сечения (геометрический фактор).。Пластическая деформация однородна до точки b максимального значения кривой растягивающего усилия-удлинения (растяжения) металлического образца.，Поскольку деформационное упрочнение материала увеличивает несущую способность образца，Он может компенсировать снижение несущей способности за счет уменьшения сечения образца.。После пункта б，Поскольку деформационное упрочнение не успевает за развитием пластической деформации，Сосредоточьте деформацию в локальной области образца для образования шейки.。Df перед точкой m>0；Df после точки b<0。b – точка максимальной силы，Это также отправная точка локальной пластической деформации.，Также называется точкой неустойчивости при растяжении или точкой пластической нестабильности.。

Практическое значение прочности на разрыв

1) Σb обозначает фактическую несущую способность пластичных металлических материалов. ，Однако эта несущая способность ограничена условиями нагрузки гладкого образца при одноосном растяжении.，А σb пластичных материалов нельзя использовать в качестве расчетного параметра.，Поскольку деформация, соответствующая σb, далека от того, что необходимо достичь при реальной эксплуатации.。Если материал находится в сложном напряженном состоянии，Тогда σb не отражает фактическую полезную прочность материала.。Поскольку σb представляет собой максимальную несущую способность реальных деталей при статическом растяжении，А σb легко определить，Хорошая воспроизводимость，Таким образом, это одно из важных механических свойств металлических материалов в машиностроении.，Широко используется в качестве технических характеристик продукта или индикаторов контроля качества.。

2) Для хрупких металлических материалов，Как только растягивающая сила достигает максимума，Материал быстро сломался，Итак, σb – это предел прочности хрупких материалов.，Для дизайна продукта，Допустимое напряжение основано на σb。

3) Уровень σ зависит от предела текучести и индекса деформационного упрочнения. 。Когда предел текучести постоянный，Чем больше индекс деформационного упрочнения，σb также выше。

4) Предел прочности на разрыв σb и твердость по Бринеллю HBW、Существует определенная эмпирическая взаимосвязь между пределами выносливости.。

Классификация материалов

Предел прочности при растяжении пленки

Материал мембраны под действием чистой растягивающей силы，Соотношение максимальной нагрузки, которую можно выдержать без разрыва, и ширины натянутой пленки.，Обычно выражается в Н / 3 см.。Он делится на прочность на разрыв по основе и утку.。

Прочность на разрыв основы：Предел прочности при растяжении по направлению основы пленки。

Прочность на разрыв утка：Прочность на разрыв при растяжении в направлении утка пленки。

Прочность бетона на растяжение

Предел прочности бетона при растяжении намного меньше прочности бетона на сжатие.，Только 1/17 ~ 1/8 прочности на сжатие куба。Любой фактор, влияющий на прочность на сжатие，Предел прочности на разрыв также оказывает соответствующее влияние. 。Но разные факторы имеют разную степень влияния на прочность на сжатие и разрыв.。Например, увеличение расхода цемента.，Может увеличить прочность на сжатие больше，Прочность на разрыв увеличивается меньше。Бетон, смешанный с гравием，Его прочность на разрыв больше, чем у гальки.，Форма заполнителя относительно мало влияет на прочность на сжатие.。В разных странах используются разные методы измерения прочности бетона на разрыв.，Метод прямого вытягивания, принятый в Китае в последние годы，Образец для испытаний представляет собой образец призмы размером 150 мм × 150 мм × 550 мм, отлитый с помощью стальной формы.，Центрирующие ребристые стальные стержни с заглубленной глубиной 125 мм (диаметр 6 мм) предусмотрены на обоих концах.，Используется для приложения осевого натяжения。Выровнять образец осевого растяжения во время установки непросто.，Напряжение имеет тенденцию быть эксцентричным，Поэтому эксперименты по расщеплению также используются в стране и за рубежом для определения прочности бетона на разрыв. 。

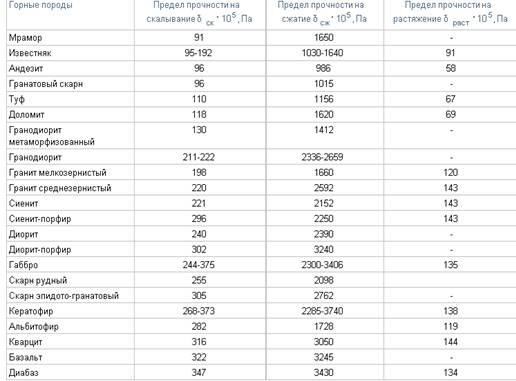

Прочность породы на растяжение

Прочность породы на растяжение относится к максимальной растягивающей силе на единицу площади, которую образец горной породы может выдержать, когда образец повреждается после воздействия на него осевого растягивающего напряжения.。

Потому что рок – это среда с множеством микротрещин，В испытании на разрыв，Обработка образцов горных пород и изменчивость экспериментальной среды，Делает результат эксперимента не очень удовлетворительным，Часто происходят неожиданные явления，Существует большое расхождение между экспериментальным значением и фактическим пределом прочности на разрыв.。Существует большое расхождение между экспериментальным значением и фактическим пределом прочности на разрыв.。Было проведено множество исследований его методов испытаний.，Предлагаются различные методы получения значения прочности на разрыв.。Ниже представлены четыре метода испытания прочности горных пород на растяжение.:Прямая растяжка、Метод гибки、Сплит-метод、Тест точечной нагрузки。

Метод испытания прочности бетонного керна на разрыв

Осевая прочность на растяжение

На обоих концах образца керна при осевом растяжении，Специальные стальные приспособления можно оклеивать строительным конструкционным клеем. 。Подушка стального приспособления должна быть плотно приклеена к торцевой поверхности образца керна.，И держите перпендикулярно стержневой оси。Отклонение совпадения между осью стяжек на обоих концах зажима и осью образца керна не должно быть более 1 мм.。Кроме того, лучше всего использовать шарнирное соединение между упругой подушкой и стяжкой.，Для уменьшения или устранения влияния, вызванного тем, что ось стяжки не перпендикулярна оси образца керна.。

куда，

F₁—— Максимальная сила растяжения, измеренная при испытании на растяжение образца керна，N；

А₁—— Площадь поперечного сечения разрушения при растяжении образца керна，мм²

Прочность на разрыв при расщеплении

Образец керна такой же, как образец куба，Также может быть проведено испытание на разрыв при раскалывании。Методика тестирования такая же, как и у кубического тестового блока.。

Прочность на разрыв основного образца бетона можно рассчитать следующим образом:：

куда，

F_{УЗД,кор}—— Максимальная сила раскалывания, измеренная при испытании образца керна на раскалывание，N；

А_{Т. С.}—— Площадь поперечного сечения разрушения при растяжении раскола образца керна，мм²

Пневматические мачты подъемников

Онлайн-измерение прочности на разрыв и предела текучести

EMG IMPOC — онлайн-измерение прочности на разрыв и предела текучести

EMG IMPOC — это известная магнитно-индукционная измерительная система для автоматического и онлайн-определения без повреждений таких механических параметров, как прочность на разрыв и предел текучести полос из ферромагнитной стали. К сфере применений относится производство холоднокатаных и поверхностно-обработанных стальных полос, например, в:

• установках горячего цинкования
• установках непрерывного отжига
• установках для лужения
• установках непрерывного протравливания*
• линиях дополнительной обработки*
• Автомобильные линии

*по запросу

Упрощенная оценка качества ленты 

Повышение гарантии качества в процессе производства

Оценка уровня механических свойств возможна по всей длине и ширине полосы

На параметры процесса можно влиять в процессе производства

Нечувствительность к окалине и металлосодержащей пыли от механической обработки

Сталь

Вызвали ли мы у вас интерес? Тогда свяжитесь с нами!

Контактные данные

Brochure EMG IMPOC

Отзывы клиентов

• Обслуживание на месте
• Запрос на заказ запчастей
• Ремонт
• Модернизация и переоборудование
• Обслуживание – ELDRO®/ELHY®

Обслуживание на месте

Запрос на заказ запчастей

Ремонт

Модернизация и переоборудование

Обслуживание – ELDRO®/ELHY®

Другие решения

При производстве стальных и алюминиевых полос более строгие требования к новым материалам и постоянно усложняющиеся конструкции деталей требуют обеспечить усиленную безопасность производственного процесса. Благодаря нашим инновационным системам обеспечения качества в области холодной прокатки вы сможете оптимизировать процесс производства и, следовательно, качество изделий.

Все системы EMG основаны на одинаковой структуре аппаратного и программного обеспечения. Получите выгоду от использования нашего широкого ассортимента продукции и сократите уровень общих производственных расходов TCO (Total Cost of Ownership).

EMG SORM®

EMG SORM® – это онлайновая измерительная система для регистрации параметров шероховатости на ходовых ремнях. Параметры шероховатости являются важной характеристикой качества ремней без покрытия и с поверхностной обработкой.

подробнее

EMG eMASS®

EMG eMASS® – это система “под ключ” для стабилизации быстроходных ферромагнитных стальных лент на основе электромагнитов.

подробнее

EMG eBACS

На линиях горячего цинкования толщина слоя цинка на металлической полосе регулируется с помощью продувочных сопел, приводимых в действие сжатым воздухом – так называемых воздушных ножей – непосредственно над цинковым горшком.

подробнее

EMG BREIMO

EMG BREIMO – это бесконтактное оптическое измерение ширины стальных полос в непрерывном процессе.

подробнее

EMG SOLID®

Возрастающие требования к новым материалам и все более сложным компонентам все чаще требуют повышения надежности технологических процессов.

подробнее

EMG iCAM®

Решение для высокоточного измерения ширины полосы, а также обнаружения трещин и отверстий на кромках

подробнее

EMG iTiM

EMG iTiM is our solution for thickness measurements in various areas, such as hot and cold rolling, steel and aluminum service centers as well as in the automotive industry.

More

Прочность на растяжение | Определение, единица измерения и факты

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Этот день в истории
• Викторины
• Подкасты
• Словарь
• Биографии
• Резюме
• Популярные вопросы
• Обзор недели
• Инфографика
• Демистификация
• Списки
• #WTFact
• Товарищи
• Галереи изображений
• Прожектор
• Форум
• Один хороший факт

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Britannica объясняет
  В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
• Britannica Classics
  Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
• Demystified Videos
  В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.
• #WTFact Видео
  В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
• На этот раз в истории
  В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.

• Студенческий портал
  Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
• Портал COVID-19
  Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
• 100 женщин
  Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.
• Спасение Земли
  Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать!
• SpaceNext50
  Britannica представляет SpaceNext50. От полёта на Луну до управления космосом — мы исследуем широкий спектр тем, которые подпитывают наше любопытство к космосу!

Содержание

• Введение

Краткие факты

• Связанный контент

Прочность стали на растяжение и предел текучести стали

В чем разница между пределом текучести и пределом текучести?

Важно знать как предел текучести, так и предел прочности при растяжении, поскольку каждый из них влияет на производство и использование стали (и многих других материалов, но мы сосредоточимся на стали). Итак, в чем разница между пределом текучести и пределом прочности? Самая большая разница в том, что предел прочности при растяжении катастрофичен, а предел текучести — это всего лишь остаточная деформация. Ниже мы более подробно остановимся на обоих из них, а также поговорим о том, что такое удлинение по отношению к прочности на растяжение.

Что такое предел прочности при растяжении?

Растяжимый по определению означает способность растягиваться или растягиваться. Прочность на растяжение – это сопротивление стали разрушению при растяжении. Он используется для указания момента, когда сталь переходит от упругой (временной) к пластической (постоянной) деформации. Обычно она измеряется в единицах силы на площадь поперечного сечения. Как только кусок стали вытягивается за пределы точки растягивающего напряжения, он распадается на части.

Прочность стали на растяжение покажет нам, какое напряжение на растяжение сталь может выдержать, пока оно не приведет к разрушению двумя способами: вязкому или хрупкому разрушению.

• Вязкое разрушение – рассматривайте это как предварительную стадию разрушения, когда оно выталкивается за пределы предела текучести до остаточной деформации.

• Хрупкое разрушение – это последний этап, на котором проводится измерение предела прочности при растяжении.

По сути, предел прочности при растяжении измеряется максимальным напряжением, которое сталь может выдержать при растяжении или растяжении до разрыва.

Что такое предел текучести?

Предел текучести — это максимальное напряжение, которое можно приложить, прежде чем оно начнет постоянно менять форму. Это приближение к пределу упругости стали. Если к металлу добавляется напряжение, но оно не достигает предела текучести, он вернется к своей первоначальной форме после того, как напряжение будет снято. Когда напряжения превышают предел текучести, сталь не сможет прийти в норму. Предел текучести представляет собой верхний предел нагрузки, которую можно безопасно приложить к металлу, что делает его очень важным числом, которое необходимо знать при проектировании компонентов.
