Предел текучести как показатель надежности конструкции

Предел текучести как показатель надежности конструкции. Выбираем марку стали для складского стеллажа

Гношова Ольга Юрьевна, генеральный директор компании «Юнирек»

Первое, на что стоит обратить внимание при выборе стеллажного оборудования – это марка стали, из которой оно будет изготовлено.

Друзья! Мы находимся в испытательной лаборатории Уральского научно-исследовательского института черных металлов ( ОАО “Уральский институт металлов”).

Мы покажем вам, чем отличаются марки стали с точки зрения грузонесущей способности, способности сопротивляться стационарной и динамической нагрузке и за что, в конечном счете, платит покупатель стеллажей.

Марки стали отличаются по химическому составу и физическим свойствам. Нас интересует как деформируется сталь после воздействия на нее нагрузки.
Деформации разделяют на

обратимые (упругие) и необратимые (пластические).

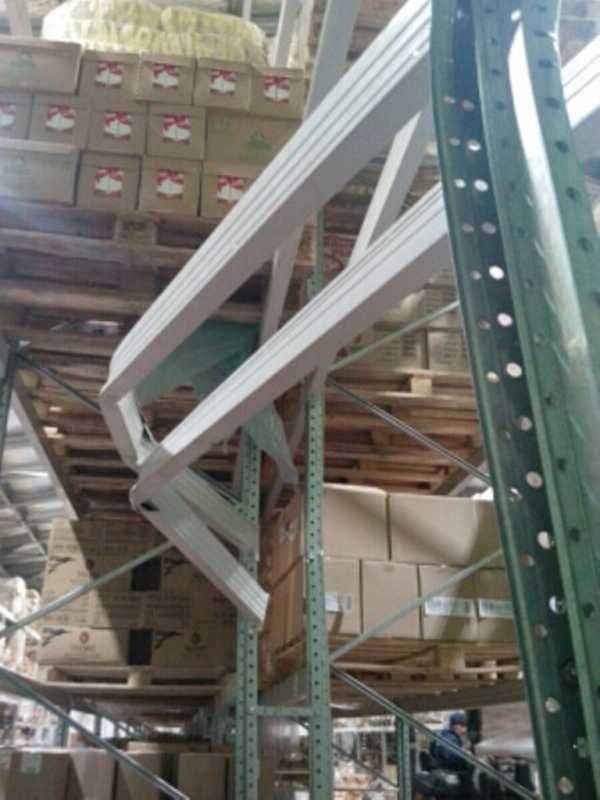

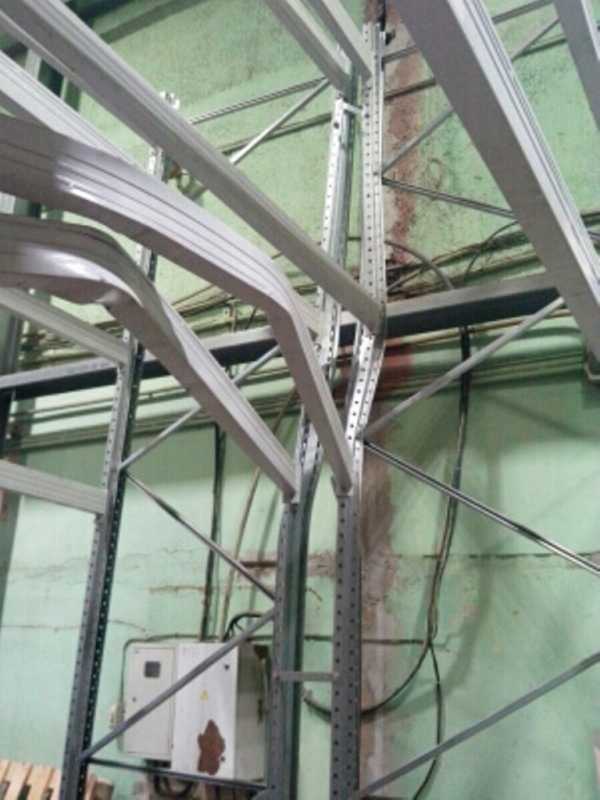

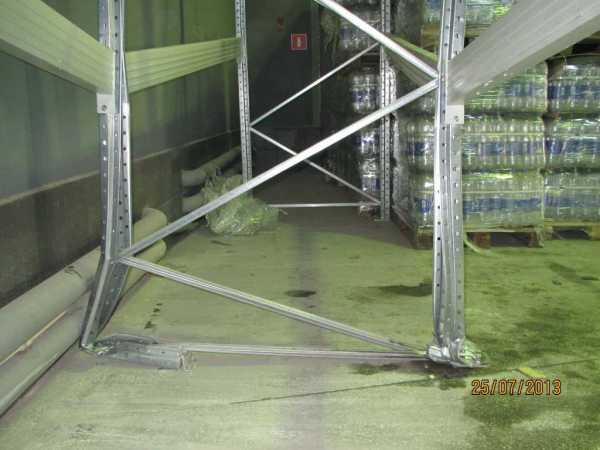

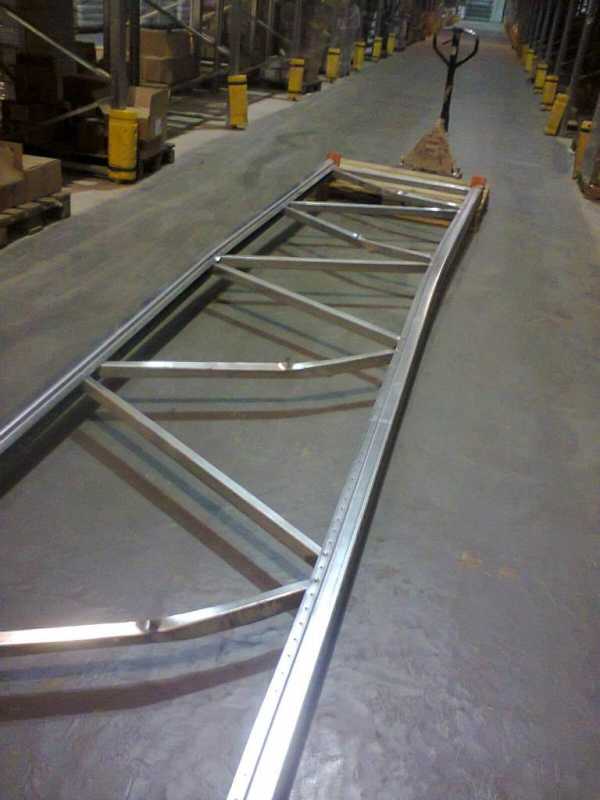

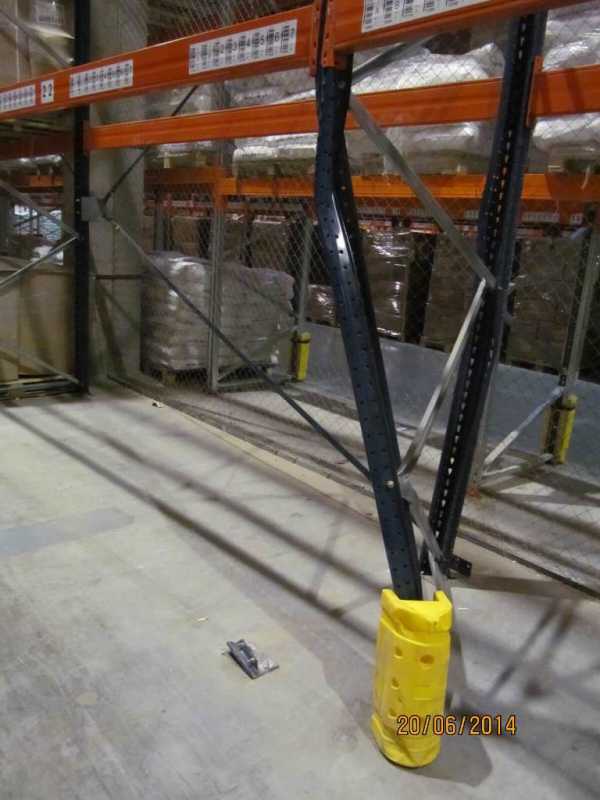

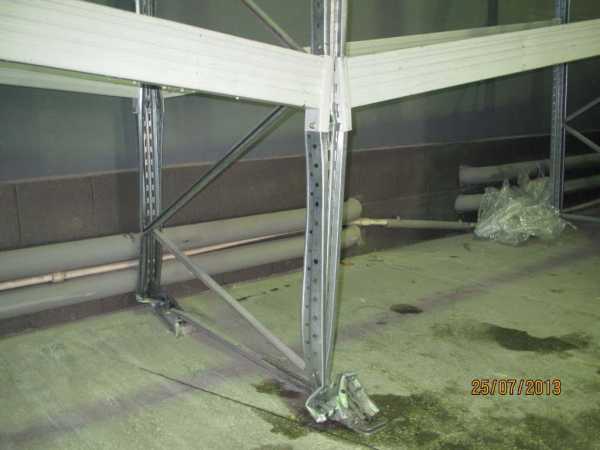

Приведем классический пример из жизни склада: погрузчик ударяет стойку стеллажа. Если стойка принимает свое изначальное положение, то это «деформация упругая», а если стойка не возвращается в свое проектное положение, принимает «форму погрузчика», то это называется «пластическая деформация».

Каждый сплав имеет предел или критический момент, после которого упругая деформация переходит в пластическую. Именно этот показатель – «предел текучести» стали, нас с вами интересует.

Чем выше показатель предела текучести стали, тем дольше сталь способна находиться в напряженном состоянии и противостоять стационарным и динамическим нагрузкам.

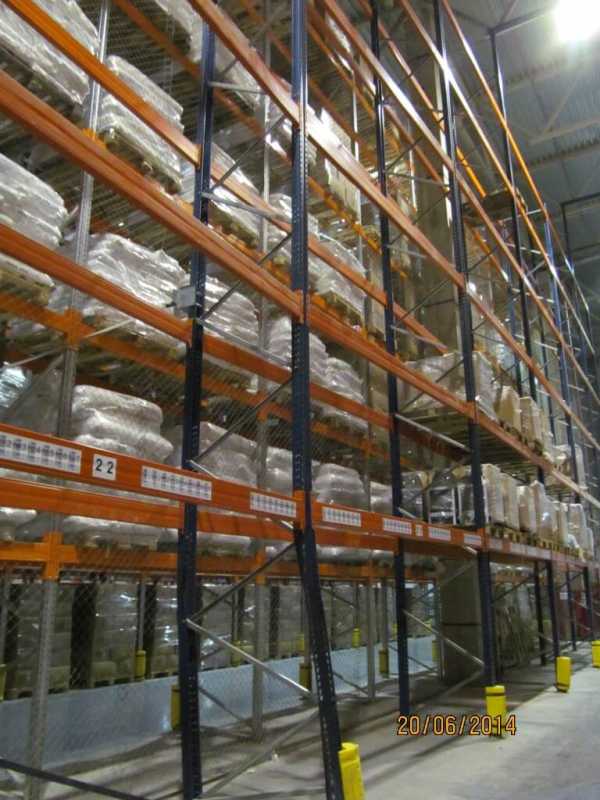

Самыми популярными в России марками стали для производства стеллажей являются марки Ст08пс, Ст3пс, Ст3сп, Ст3кп, Ст350, S355МС.

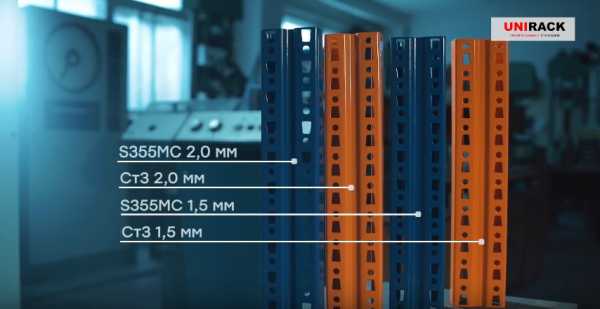

По нашей просьбе, на заводе были изготовлены 4 образца стеллажных стоек. По два образца из стали марок S355MC и Ст3, толщиной 1,5 и 2,0 миллиметра.

Для наглядности их окрасили в разные цвета – сталь Ст3 в оранжевый, а сталь S355MC в синий цвет.

Перед испытаниями в Лаборатории определили химический состав (марку стали) образцов при помощи фотоэлектрического спектрального анализа.

Ниже приведена таблица с ориентировочными показателями различных сталей, используемых при производстве стеллажных комплектующих в России (данные показатели могут отличаться в зависимости от партий проката и при разных условиях).

В Европе при производстве стеллажей используется только сталь с высоким пределом текучести, марки S52 (и других).

σ_0,2 – предел текучести условный, МПа

s_в – временное сопротивление разрыву (предел прочности при растяжении), МПа

s_T – предел пропорциональности (предел текучести для остаточной деформации), МПа

d₅ – относительное удлинение после разрыва, %

HB – твердость по Бринеллю

KCU – ударная вязкость, Дж/см2

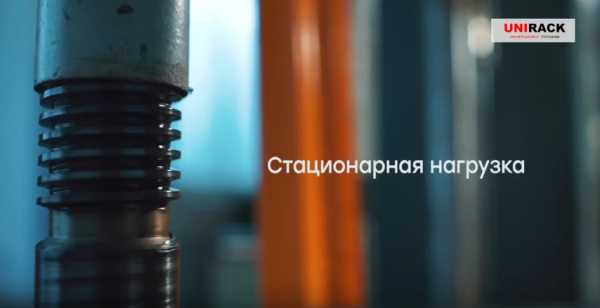

Итак, мы подвергли стационарной нагрузке (давлением пресса) две пары стоек.

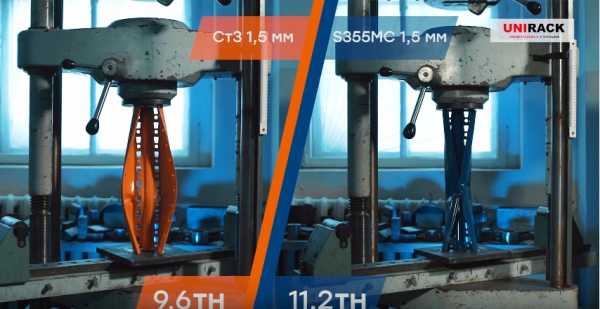

Первая пара – из стали толщиной 1,5мм

Образец из стали Ст3 показал, что пределом его текучести является нагрузка в 94,14 кН, что соответствует 9600 кгс.
Образец из стали S355МС показал, что пределом его текучести является нагрузка в 109,8 кН, что соответствует 11200 кгс.

Таким образом, образец из стали S355МС оказался на 16,7% устойчивее к стационарной нагрузке, чем образец из стали Ст3.

Видео показывает, что после наступления критического момента, даже после снижения нагрузки от пресса, образец продолжает деформироваться.

Данное поведение металла стоек следует принимать во внимание в процессе эксплуатации стеллажного оборудования. Необходимо помнить, что деформированная стойка выносит меньшую нагрузку, чем «целая», и поэтому ее нельзя подвергать прежней нагрузке.

Вторая пара из стали толщиной 2,0 мм

Образец из стали Ст3 показал, что пределом его текучести является нагрузка в 127,5кН, что соответствует 13000 кгс.
Образец из стали S355МС показал, что пределом его текучести является нагрузка в 164,75 кН, что соответствует 16800 кгс.

Таким образом, образец из стали S355МС оказался на 29,5% устойчивее к стационарной нагрузке, чем образец из стали Ст3.

Кстати, европейский концерн «Mecalux» не использует для производства паллетных стеллажей сталь толщиной менее 1,8мм.

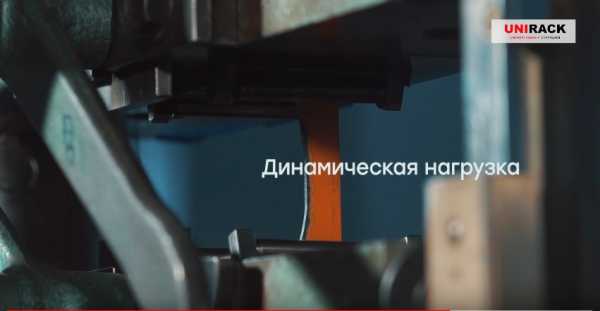

Для определения устойчивости стали разных марок к динамическим нагрузкам

, были произведены испытания образцов по показателю «Предел прочности на растяжение».

Предел прочности на растяжение есть пороговая величина постоянного (для статического предела прочности) или, соответственно, переменного (для динамического предела прочности) механического напряжения, превышая который механическое напряжение в результате (за конечный достаточно короткий промежуток времени) разорвет тело из конкретного материала.

Нами были подготовлены два образца в виде металлических пластин из стали Ст3 и S355МС, которые поочередно подвергли растяжению

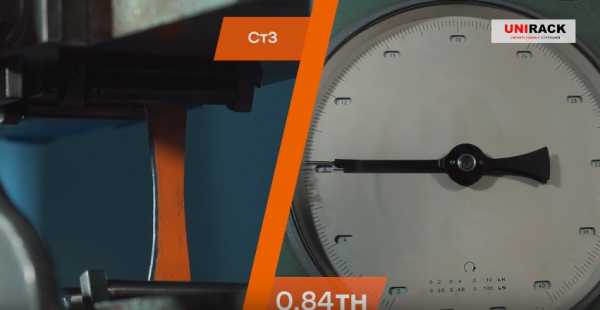

Образец из стали Ст3 показал, что пределом его прочности является нагрузка в 8,24кН, что соответствует 840 кгс.

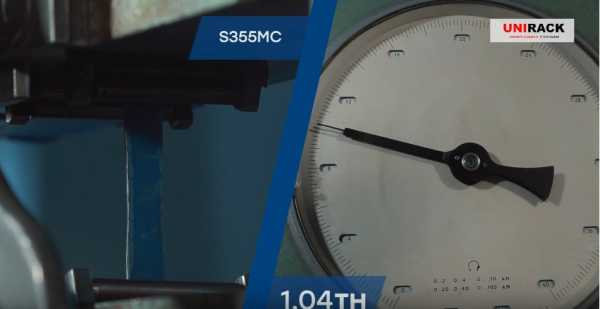

Образец из стали S355МС показал, что пределом его прочности является нагрузка в 10,2 кН, что соответствует 1040 кгс.

Таким образом, образец из стали S355МС оказался на 23,85% прочнее на растяжение, чем образец из стали Ст3.

Сегодняшними испытания мы хотели наглядно показать, что образцы из разных марок стали ведут себя по-разному после воздействия нагрузки.
Вы увидели, что образцы из S355MC стали держат гораздо большие стационарные и динамические нагрузки, чем образцы из стали Ст3.
Поэтому, при выборе стеллажного оборудования марка стали имеет значение!

Надеемся, что приведенная информация покажется Вам интересной и полезной.

ООО «Юнирек» проектирует и поставляет стеллажное оборудование уже более 8-ми лет, безаварийная служба поставленного оборудования обеспечена политикой компании – мы не идем на компромиссы в вопросах качества и безопасности.

www.unirack.ru

Сталь конструкционная углеродистая обыкновенного качества Ст3сп – характеристики, свойства, аналоги

На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки Ст3сп.

Классификация материала и применение марки Ст3сп

Марка: Ст3сп
Классификация материала: Сталь конструкционная углеродистая обыкновенного качества
Применение: Несущие элементы сварных и несварных конструкций и деталей, работающих при положительных температурах, арматура класса Ат400С

Химический состав материала Ст3сп в процентном соотношении

C	Si	Mn	Ni	S	P	Cr	N	Cu	As
0.14 – 0.22	0.15 – 0.3	0.4 – 0.65	до 0.3	до 0.05	до 0.04	до 0.3	до 0.008	до 0.3	до 0.08

Механические свойства Ст3сп при температуре 20^oС

Сортамент	Размер	Напр.	s_в	s_T	d₅	y	KCU	Термообр.
–	мм	–	МПа	МПа	%	%	кДж / м²	–
Трубы, ГОСТ 8696-74			372	245	23
Трубы, ГОСТ 10705-80			372	225	22
Прокат, ГОСТ 535-2005			370-490	205-255	23-26
Лист толстый, ГОСТ 14637-89			370-480	205-245	23-26
Арматура, ГОСТ 5781-82			373	235	25
Катанка, ГОСТ 30136-95			490-540			60

Технологические свойства Ст3сп

Свариваемость:	без ограничений.
Флокеночувствительность:	не чувствительна.
Склонность к отпускной хрупкости:	не склонна.

Расшифровка обозначений, сокращений, параметров

Механические свойства :
s_в	– Предел кратковременной прочности , [МПа]
s_T	– Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d₅	– Относительное удлинение при разрыве , [ % ]
y	– Относительное сужение , [ % ]
KCU	– Ударная вязкость , [ кДж / м²]
HB	– Твердость по Бринеллю , [МПа]

Физические свойства :
T	– Температура, при которой получены данные свойства , [Град]
E	– Модуль упругости первого рода , [МПа]
a	– Коэффициент температурного (линейного) расширения (диапазон 20^o– T ) , [1/Град]
l	– Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r	– Плотность материала , [кг/м³]
C	– Удельная теплоемкость материала (диапазон 20^o– T ), [Дж/(кг·град)]
R	– Удельное электросопротивление, [Ом·м]

Свариваемость :
без ограничений	– сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	– сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	– для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг

Другие марки из этой категории:

Обращаем ваше внимание на то, что данная информация о марке Ст3сп, приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки Ст3сп могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке Ст3сп можно уточнить на информационном ресурсе Марочник стали и сплавов. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!

c-met.ru

Ст3пс

Марка:	Ст3пс
Стандарт:	ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки.
Классификация:	Металлы и сплавы->Металлы черные->Стали->Стали общего назначения
Применение:	прокат профильный, рамы, каркасы, щитки, кожухи – для сварных и клепаных конструкций

Физико-механические свойства

	Предел прочности (Временное сопротивление) σ_в, МПа	Предел прочности при сжатии σ_сж, МПа	Предел текучести σ_0,2, МПа	Предел выносливости при растяжении σ_-1, МПа	Твердость по Бринеллю HB	Предел выносливости при кручении τ_-1, МПа	Относительное удлинение после разрыва δ₅, %
горячекатаный	420		230				25
поковки + нормализация					145
толщина до 10 мм		370	245	190		93

Физические свойства

	Плотность ρ, кг/м³	Модуль упругости нормальный Ε, ГПа	Модуль сдвига G, ГПа	Теплопроводность λ, Вт/(м·K)	Температурный коэффициент линейного расширения α_l, 10^-6·°С^-1	Коэффициент Пуассона μ
	7850	200	74			0.3
толщина до 10 мм		210		55	12	0.3

Химический состав

Mn, %	С, %	Si, %	Cr, %	Ni, %	Cu, %	S, %	P, %	N, %
от 0.4 до 0.65	от 0.14 до 0.22	от 0.05 до 0.15	до 0.3	до 0.3	до 0.3	до 0.05	до 0.04	до 0.01

Технологические свойства

Свариваемость	Температура ковки T_ков, °C	Флокеночувствительность	Склонность к отпускной хрупкости
хорошо сваривается всеми видами сварки	от 750 до 1300	не чувствительна	не склонна

Группы материалов

Группа свариваемости
углеродистые

источник: Документы на сварочные материалы

Электроды УОНИ-13/45A

Классификация:

oitsp.ru

Ст3кп

Марка:	Ст3кп
Стандарт:	ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки.
Классификация:	Металлы и сплавы->Металлы черные->Стали->Стали общего назначения
Применение:	прокат профильный, рамы, каркасы, щитки, кожухи – для сварных и клепаных конструкций

Физические свойства

	Плотность ρ, кг/м³	Модуль упругости нормальный Ε, ГПа	Модуль сдвига G, ГПа	Теплопроводность λ, Вт/(м·K)	Температурный коэффициент линейного расширения α_l, 10^-6·°С^-1	Коэффициент Пуассона μ
	7850	200	74			0.3
толщина до 10 мм		210		55	12	0.3

Физико-механические свойства

	Предел прочности (Временное сопротивление) σ_в, МПа	Предел прочности при сжатии σ_сж, МПа	Предел текучести σ_0,2, МПа	Предел выносливости при растяжении σ_-1, МПа	Предел выносливости при кручении τ_-1, МПа	Относительное сужение ψ, %	Относительное удлинение после разрыва δ₅, %
горячекатаный	420		230			60	37
толщина до 10 мм		360	235	185	90

Химический состав

Mn, %	С, %	Ni, %	Cu, %	Cr, %	S, %	Si, %	P, %	N, %
от 0.3 до 0.6	от 0.14 до 0.22	до 0.3	до 0.3	до 0.3	до 0.05	до 0.05	до 0.04	до 0.01

Технологические свойства

Свариваемость	Температура ковки T_ков, °C	Флокеночувствительность	Склонность к отпускной хрупкости
хорошо сваривается всеми видами сварки	от 750 до 1300	не чувствительна	не склонна

Группы материалов

Группа свариваемости
углеродистые

источник: Документы на сварочные материалы

Электроды УОНИ-13/45A

Классификация:

oitsp.ru

Сталь конструкционная углеродистая обыкновенного качества Ст3пс – характеристики, свойства, аналоги

На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки Ст3пс.

Классификация материала и применение марки Ст3пс

Марка: Ст3пс
Классификация материала: Сталь конструкционная углеродистая обыкновенного качества
Применение: Несущие элементы сварных и несварных конструкций и деталей, работающих при положительных температурах, арматура класса Ат400С

Химический состав материала Ст3пс в процентном соотношении

C	Si	Mn	Ni	S	P	Cr	N	Cu	As
0.14 – 0.22	0.05 – 0.15	0.4 – 0.65	до 0.3	до 0.05	до 0.04	до 0.3	до 0.008	до 0.3	до 0.08

Механические свойства Ст3пс при температуре 20^oС

Сортамент	Размер	Напр.	s_в	s_T	d₅	y	KCU	Термообр.
–	мм	–	МПа	МПа	%	%	кДж / м²	–
Трубы, ГОСТ 8696-74			372	245	23
Трубы, ГОСТ 10705-80			372	225	22
Прокат, ГОСТ 535-2005			370-480	205-245	23-26
Лист толстый, ГОСТ 14637-89			370-480	205-245	23-26
Арматура, ГОСТ 5781-82			373	235	25
Катанка, ГОСТ 30136-95			490-540			60

Технологические свойства Ст3пс

Свариваемость:	без ограничений.
Флокеночувствительность:	не чувствительна.
Склонность к отпускной хрупкости:	не склонна.

Расшифровка обозначений, сокращений, параметров

Механические свойства :
s_в	– Предел кратковременной прочности , [МПа]
s_T	– Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d₅	– Относительное удлинение при разрыве , [ % ]
y	– Относительное сужение , [ % ]
KCU	– Ударная вязкость , [ кДж / м²]
HB	– Твердость по Бринеллю , [МПа]

Физические свойства :
T	– Температура, при которой получены данные свойства , [Град]
E	– Модуль упругости первого рода , [МПа]
a	– Коэффициент температурного (линейного) расширения (диапазон 20^o– T ) , [1/Град]
l	– Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r	– Плотность материала , [кг/м³]
C	– Удельная теплоемкость материала (диапазон 20^o– T ), [Дж/(кг·град)]
R	– Удельное электросопротивление, [Ом·м]

Свариваемость :
без ограничений	– сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	– сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	– для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг

Другие марки из этой категории:

Обращаем ваше внимание на то, что данная информация о марке Ст3пс, приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки Ст3пс могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке Ст3пс можно уточнить на информационном ресурсе Марочник стали и сплавов. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!

c-met.ru

Ребята Поскажите предел текучести для стали 3

Марка Gт (для толщин до 20 мм) Ст3кп – 240 МПа Ст3пс, Ст3сп – 250 МПа Ст3Гпс – 250 МПа Ст3Гсп – не нормируется Для толщин более 100 мм соответственно 200, 210, 210 А также теория, лекция 9 : <a rel=”nofollow” href=”http://elib.ispu.ru/library/lessons/shapin2/index.html” target=”_blank”>http://elib.ispu.ru/library/lessons/shapin2/index.html</a>

Для этой стали обычно задается сигма временная 380-490 МПа. Ходи лучше сюда тут по материалам все <a rel=”nofollow” href=”http://mt2.bmstu.ru/mater.php” target=”_blank”>http://mt2.bmstu.ru/mater.php</a>

сигма 0,2==240 Мпа

touch.otvet.mail.ru

характеристика материала / Сталь конструкционная углеродистая обыкновенного качества / Марочник сталей — Металлинвест

Характеристика материала Ст3сп

Марка:	Ст3сп
Классификация:	Сталь конструкционная углеродистая обыкновенного качества
Применение:	несущие элементы сварных и несварных конструкций и деталей, работающих при положительных температурах

Химический состав в % материала Ст3сп.

C	Si	Mn	Ni	S	P	Cr	N	Cu	As
0.14-0.22	0.15-0.3	0.4-0.65	до 0.3	до 0.05	до 0.04	до 0.3	до 0.008	до 0.3	до 0.08

Механические свойства при Т=20^oС материала Ст3сп.

Сортамент	Размер	Напр.	s_в	s_T	d₅	y	KCU	Термообр.
–	мм	–	МПа	МПа	%	%	кДж / м²	–
Сталь горячекатан.	20-40		380-490		25

Технологические свойства материала Ст3сп.

Свариваемость:	без ограничений.
Флокеночувствительность:	не чувствительна.
Склонность к отпускной хрупкости:	не склонна.

Обозначения:

Механические свойства:
	s_в	– Предел кратковременной прочности, [МПа]
	s_T	– Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
	d₅	– Относительное удлинение при разрыве, [ % ]
	y	– Относительное сужение, [ % ]
	KCU	– Ударная вязкость, [ кДж / м²]
	HB	– Твердость по Бринеллю

Свариваемость:
без ограничений	– сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	– сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	– для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг

www.m-invest.ru
