Предохранители плавкие ппт – 10

Предназначены для защиты при перегрузках и коротких замыканиях оперативных и сигнализационных цепей энергетических установок переменного и постоянного напряжения 220В.

Структура условного обозначения

ППТ – 10 ХХ

ППТ – предохранитель плавкий трубчатый; 10 – номинальный ток 10 А;

Школа для электрика: статьи, советы, полезная информация

Структура условного обозначения вставки

ВТФ – Х ХХ

ВТФ – вставка трубчатая фарфоровая;

Предохранители предназначены для защиты электрооборудования промышленных установок и электрических сетей трехфазного переменного тока с номинальным напряжением до 660В частоты 50 и 60 Гц и с номинальным напряжением постоянного тока до 440В включительно при

перегрузках и коротких						замыканиях.
	Держатели плавких предохранителей должны соответствовать
параметрам, указанным в табл. 2.
	Таблица 2
Номинальное			напряжение, В							Номинальный ток, А
				переменного тока –						100
380
				постоянного тока –
220
				переменного тока –						160-250-400
660 (380)
				постоянного тока –
440 (220)
				переменного тока –						630-1 000
660 (500)
				постоянного тока –
440
Структура условного обозначения
ППН	–	ХХ	–		ХХ	–		ХХХХ

1	2	3	4	56		7	8		9

ППН – предохранитель плавкий наполненный;

Разделительный знак;

Двузначное число: условное обозначение номинального тока основания предохранителя – 31-100А, 33-160А, 35-250А, 37-400А, 39-630А, 41-1000А;
Разделительный знак;

Цифра: условное обозначение вида монтажа и вида присоединения проводников к выводам –

2 – на собственном изоляционном основании

5 – на изоляционном основании комплектного устройства

7 – на проводниках комплектного устройства;

Школа для электрика: статьи, советы, полезная информация

Цифра: условное обозначение наличия указателя срабатывания, бойка и свободных

контактов – 0 – без указателя срабатывания, без бойка, без свободных контактов

1 – с указателем срабатывания, с бойком, со свободными контактами 2 – с указателем срабатывания, с бойком, без свободных контактов

3 – с указателем срабатывания, без бойка, без свободных контактов;

Разделительный знак;

Двузначное число: условное обозначение степени защиты по ГОСТ 14255 00 – IP00;

Буква (буквы) и цифра: условное обозначение климатического исполнения и категории размещения по ГОСТ 15150-УЗ, УХЛЗ и ТЗ.

ПО Электроаппарат :: Ошибка: Страница не найдена

Автоматические выключатели
Амперметры
Вольтметры
Диоды, тиристоры
Клеммы,наконечники,разъемы
Конечные выключатели, микропереключатели
Контакторы
Муфты, электромагниты

Пакетники, рубильники
Переключатели
Приборы измерения давления,расхода,напора,тяги
Приборы тепловой автоматики
Провод
Пускатели, приставки, реле тепловые
Резисторы
Реле времени
Реле напряжения
Реле промежуточные
Реле прочие
Реле токовые
Реле указательные

Трансформаторы
Установочные изделия
Шунты
Продукция ООО ТД “Меандр”
Продукция ООО “Новатек электро”

Спецпредложение

Датчик ДН-40	– 600 р.
Сирена ПВСС-414 1Ехd IIT6 ~220В	– 1720 р.
Переключатель ПП 3-16\Н2 М1 56(силумин.корп.)	– 540 р.
Переключатель ПЕ 181-1	– 200 р.
Пост взрывозащ. ПВК-23-21 029912-54 УХЛ3	– 300 р.
Реле РЭ 12	-от 790р.
Трансформатор ТСУ 0,1 380/19	– 650 р.
Трансформатор ТСУ 0,1 380/36	– 650 р.

Запрошенная вами страница не найдена.

Предохранители и типы предохранителей

Содержание

Что такое предохранитель?

Предохранитель представляет собой электрическое / электронное или механическое устройство , которое используется для защиты цепей от перегрузки по току, перегрузки и обеспечения защиты цепи. Электрический предохранитель был изобретен Томасом Алва Эдисоном в 1890 году. Существует много типов предохранителей, но функция всех этих предохранителей одинакова. В этой статье мы обсудим различные типы предохранителей, их конструкцию, работу и работу, а также их применение в различных электронных и электрических системах.

Символы IEC и IEEE/ANSI предохранителя

Связанные сообщения:

Основное различие между предохранителем и автоматическим выключателем
MCB (миниатюрный автоматический выключатель) – конструкция, работа, типы и применение
Различия между автоматическими выключателями MCB, MCCB, ELCB и RCB, RCD или RCCB

Конструкция и работа предохранителя

Общий предохранитель состоит из металлической проволоки с низким сопротивлением, заключенной в негорючий материал. Он используется для подключения и установки последовательно с цепью и устройством, которое необходимо защитить от короткого замыкания и перегрузки по току, в противном случае электроприбор может быть поврежден в случае отсутствия предохранителя и автоматического выключателя, поскольку они не могут справиться с чрезмерный ток в соответствии с их номинальным значением

Принцип работы предохранителя основан на « нагревающем эффекте тока », т. е. всякий раз, когда происходит короткое замыкание, перегрузка по току или несоответствие нагрузки, тонкий провод внутри предохранителя плавится из-за выделяемого тепла. из-за сильного тока, протекающего через него. Поэтому он отключает источник питания от подключенной системы. При нормальной работе цепи плавкий предохранитель представляет собой компонент с очень низким сопротивлением и не влияет на нормальную работу системы, подключенной к источнику питания.

Работа предохранителя
Связанная статья: Воздушный автоматический выключатель (ACB): конструкция, работа, типы и использование
Как правильно выбрать номинал предохранителя?
Выбор подходящего предохранителя и его номинального размера для электроприборов зависит от различных факторов и условий окружающей среды. Но следующая основная формула показывает , как выбрать правильный размер предохранителя ?
Номинал предохранителя = (мощность/напряжение) x 1,25
Например, вам нужно найти предохранитель нужного размера для двухконтактной розетки на 10А.
(1000 Вт / 230 В) x 1,25 = 5,4 А
В приведенном выше примере 1 кВт — это номинальная мощность, которой можно управлять через 2-контактный разъем, а основное напряжение питания — однофазное 230 В переменного тока (120 В переменного тока в США). ).
Но для безопасной и надежной работы цепи следует использовать максимальный номинал предохранителя, т. е. 6 А вместо 5,4 А.
Похожие сообщения:
Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
Как найти напряжение и силу тока выключателя, вилки, розетки и розетки
Как найти подходящий размер кабеля и провода для установки электропроводки?
Характеристики предохранителя
Различные типы предохранителей можно разделить на категории по следующим характеристикам.
Номинальный ток и допустимая нагрузка по току предохранителя
Номинальное напряжение предохранителя
Отключающая способность предохранителя
I ² t Значение предохранителя
Характеристика срабатывания
Номинальное напряжение предохранителя
Размер упаковки
Ниже приводится краткое описание вышеуказанных категорий.
Допустимая нагрузка по току предохранителя
Допустимая по току величина тока, которую предохранитель может легко проводить без разрыва цепи.
Отключающая способность:
Значение максимального тока, который может быть безопасно отключен предохранителем, называется отключающей способностью и должно быть выше предполагаемого тока короткого замыкания.
Связанное сообщение: Как прочитать данные паспортной таблички MCB, напечатанные на нем?
Номинальное напряжение предохранителя
Ожидайте максимально допустимого тока, существует максимальное номинальное напряжение, с которым предохранитель может безопасно работать. Каждый предохранитель имеет максимально допустимое номинальное напряжение, например, если предохранитель рассчитан на 32 вольта, его нельзя использовать с напряжением 220 вольт, для разных предохранителей, работающих на разные уровни напряжения, требуется разная степень изоляции. В зависимости от номинального напряжения предохранители могут быть высоковольтными (высоковольтными), низковольтными (низковольтными) и миниатюрными предохранителями.
I ² t Номинал предохранителя
Термины I ² t относятся к предохранителю, обычно используемому в условиях короткого замыкания. Это количество энергии, которое переносит предохранительный элемент, когда электрическая неисправность устраняется плавким элементом.
Характеристики срабатывания предохранителя

Скорость срабатывания предохранителя зависит от величины тока, протекающего по его проводу. Чем выше ток, протекающий по проводу, тем быстрее будет время отклика.
Характеристика реакции показывает время реакции на перегрузку по току. Предохранители, которые быстро реагируют на ситуацию перегрузки по току, называются сверхбыстрыми предохранителями или предохранителями Fast. Они используются во многих полупроводниковых устройствах, потому что полупроводниковые устройства очень быстро повреждаются перегрузкой по току.
Существует еще один предохранитель, который называется плавким предохранителем медленного горения . Переключающие предохранители не реагируют быстро на перегрузку по току, а перегорают через несколько секунд после возникновения перегрузки по току. Такие предохранители нашли свое применение в электронных системах управления двигателями, поскольку двигатели потребляют гораздо больший ток при запуске, чем при работе.
Размер упаковки
Как мы уже упоминали выше, предохранители переменного и постоянного тока имеют немного разные типы упаковки, точно так же разные приложения требуют использования разных упаковок для точного использования в цепи.
другие факторы и параметры маркировка , температура снижение номинальных характеристик , падение напряжения и скорость и т.д. Сбрасываемый предохранитель», «Токоограничивающие и нетокоограничивающие предохранители» на основе использования для различных приложений.
Одноразовые предохранители содержат металлический провод, который перегорает, когда происходит перегрузка по току, перегрузка или несоответствие нагрузки, пользователь должен вручную заменить эти предохранители, переключающие предохранители дешевы и широко используются почти во всей электронике и электрические системы.
С другой стороны, сбрасываемый предохранитель автоматически сбрасывается после операции, когда в системе возникает неисправность.
В токоограничивающих предохранителях они создают высокое сопротивление в течение очень короткого периода времени, в то время как не токоограничивающие предохранители создают дугу в случае протекания большого тока для прерывания и ограничивают ток в связанных и подключенных цепях.
Различные типы предохранителей
Связанный пост: Средства индивидуальной защиты (СИЗ) для электромонтажных работ
Типы предохранителей
На рынке доступно различных типов предохранителей , и их можно разделить на категории на основе различных аспектов.
Полезно знать: Предохранители используются как в цепях переменного, так и постоянного тока.
Нажмите на изображение, чтобы увеличить
Типы и классификация низковольтных и высоковольтных предохранителей
Предохранители можно разделить на две основные категории в зависимости от типа входного напряжения питания.
Предохранители переменного тока
Предохранители постоянного тока
Существует небольшая разница между предохранителями переменного и постоянного тока, используемыми в системах переменного и постоянного тока, которая обсуждается ниже.
Связанный пост: Можем ли мы использовать автоматический выключатель переменного тока для цепи постоянного тока и наоборот?
Предохранители постоянного тока
В системе постоянного тока, когда металлическая проволока плавится из-за тепла, выделяемого сверхтоком, возникает дуга, которую очень трудно погасить из-за постоянной величины постоянного тока. Таким образом, чтобы свести к минимуму искрение предохранителя, предохранитель постоянного тока немного больше, чем предохранитель переменного тока, что увеличивает расстояние между электродами, чтобы уменьшить дугу в предохранителе.
Предохранители переменного тока
С другой стороны, т. е. в системе переменного тока напряжение с частотой 60 Гц или 50 Гц изменяет свою амплитуду от нуля до 60 раз в секунду, поэтому дугу можно легко погасить по сравнению с постоянным током. Поэтому предохранители переменного тока немного меньше по размеру по сравнению с предохранителями постоянного тока.
Предохранители также могут быть классифицированы на основе однократного или многократного срабатывания.
Запись по теме: Предохранители, автоматические выключатели и защитные символы
Патронные предохранители
Патронные предохранители используются для защиты электроприборов, таких как двигатели, кондиционеры, холодильники, насосы и т. д., где требуется высокое номинальное напряжение и ток. Они доступны до 600 А и 600 В переменного тока и широко используются в промышленности, коммерческих и домашних распределительных панелях.
Картриджные предохранители бывают двух типов. 1. Предохранитель общего назначения без выдержки времени и 2. Патронные предохранители повышенной прочности с задержкой по времени. Оба доступны в диапазоне от 250 В переменного тока до 600 В переменного тока, и его номинальные характеристики указаны на торцевой крышке или лезвии ножа.
Патронные предохранители заключены в основание и могут быть дополнительно разделены на патронные предохранители типа Link и патронные предохранители типа D.
Предохранитель типа D – патронный
Предохранитель типа D содержит переходное кольцо, основание, колпачок и патрон. Основание предохранителя соединено с колпачком предохранителя, где картридж находится внутри колпачка предохранителя. Цепь замыкается, когда кончик патрона входит в контакт через проводник плавкой вставки.
Картриджные предохранители
Предохранители HRC (высокой разрывной способности) или плавкие предохранители патронного типа

Мы уже подробно обсуждали конструкцию, работу и применение предохранителей HRC (высокой разрывной способности). Он также охватывает различные типы предохранителей HRC, такие как тип DIN, тип NH, тип лезвия, плавкий предохранитель HRC типа, предохранитель HV выталкивающего типа, преимущества и недостатки и т. д. Монтаж электропроводки в доме – NEC и IEC

Установка трехфазной электропроводки в доме – NEC и IEC

Высоковольтные предохранители

Высоковольтные предохранители используются в энергосистемах для защиты силового трансформатора, распределительных трансформаторов, измерительного трансформатора и т. д., где автоматические выключатели могут не защитить систему. Предохранители высокого напряжения рассчитаны на напряжение более 1500 В и до 13 кВ.

Элемент высоковольтного предохранителя обычно изготавливается из меди, серебра или олова. Камера плавкой вставки может быть заполнена борной кислотой в случае предохранителей выталкивающего типа HV (высокого напряжения)

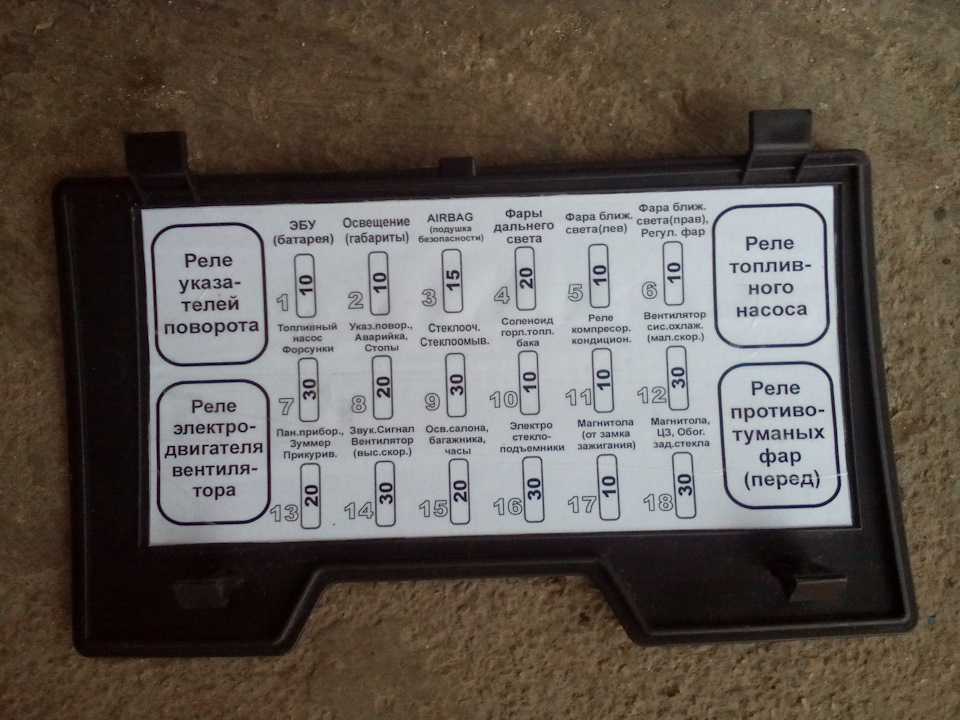

Автомобильные предохранители, пластинчатые и болтовые предохранители

Эти типы предохранителей (также известные как лопаточные или вставные предохранители ) поставляются в пластиковом корпусе и с двумя металлическими колпачками для установки в гнездо. В основном они используются в автомобилях для проводки и защиты от короткого замыкания. Ограничители предохранителей, стеклянная трубка (также известная как предохранитель Bosch) широко используются в автомобильной промышленности. Номинал автомобильных предохранителей составляет от 12 до 42 В.

В предохранителях с болтовым креплением основание предохранителя контактирует непосредственно с основанием предохранителя, как и у предохранителей HRC. Чтобы узнать больше о предохранителях типа Blade и Bolt, относящихся к предохранителям HRC, ознакомьтесь с постом. Типы предохранителей HRC.

Плавкие предохранители лезвийного типа: используются в автомобилях

Связанный пост: Защита фидеров кабелей — типы неисправностей, причины и дифференциальная защита

Плавкие предохранители SMD (предохранители для поверхностного монтажа), чиповые, радиальные и свинцовые предохранители

Плавкие предохранители SMD (устройство для поверхностного монтажа и название, производное от SMT = технология поверхностного монтажа) представляют собой типы предохранителей на микросхемах (также известные как электронные предохранители). используются в приложениях питания постоянного тока, таких как жесткие диски, DVD-плееры, камеры, сотовые телефоны и т. д., где пространство играет важную роль, потому что предохранители SMD очень малы по размеру и их трудно заменить.

Ниже приведены некоторые дополнительные типы предохранителей SMD и предохранителей с выводами.

Медленные плавкие предохранители
Быстродействующие плавкие предохранители
Очень быстродействующие плавкие предохранители
Импульсно-устойчивые плавкие предохранители
Сильноточные плавкие предохранители
Телекоммуникационные предохранители
Предохранители сквозного типа
Радиальный предохранитель
Свинцовый предохранитель
Осевой предохранитель

Предохранитель поверхностного монтажа и осевой предохранитель

Сменные предохранители

Самый известный предохранитель Kit-Kat (также известный как сменный предохранитель), в основном используемый в промышленности и домашней электропроводке для слаботочных приложений в системах низкого напряжения (LV).

Сменный предохранитель состоит из 2 основных частей. Внутренний элемент плавкого предохранителя в качестве держателя предохранителя изготовлен из луженой меди, алюминия, свинца и т. д., а основание изготовлено из фарфора с клеммами IN и OUT, которые используются для последовательного подключения к цепи для защиты.

Основное преимущество сменного предохранителя заключается в том, что его можно легко заменить в случае перегорания из-за короткого замыкания или перегрузки по току, которая расплавляет элементы предохранителя. Просто, поставить другой провод плавких элементов с тем же номиналом, что и раньше.

Плавкие предохранители

Как упоминалось выше, плавкие предохранители используются только один раз. Они являются термочувствительными предохранителями, а плавкий элемент изготовлен из сплава, чувствительного к температуре. Они известны как тепловые выключатели (TCO) или тепловые соединения.

В плавком предохранителе плавкий элемент содержит механический пружинный контакт, который нормально замкнут. Когда высокие токи из-за перегрузки по току и короткого замыкания протекают через элементы предохранителя, элементы предохранителя плавятся, что приводит к освобождению пружинного механизма и предотвращает дугу и возгорание, а также защищает подключенную цепь.

Статьи по теме:

Все о системах, устройствах и узлах электрозащиты
Отказы в электрических системах, оборудовании и материалах

Самовосстанавливающиеся предохранители

Самовосстанавливающийся предохранитель — это устройство, которое можно использовать многократно без замены. Они размыкают цепь, когда происходит перегрузка по току, и через определенное время снова замыкают цепь. Полимерное устройство с положительным температурным коэффициентом (PPTC, широко известное как самовосстанавливающийся предохранитель, полипереключатель или полипредохранитель) представляет собой пассивный электронный компонент, используемый для защиты от короткого замыкания в электронных цепях.

Применение самовосстанавливающихся предохранителей исключено там, где ручная замена предохранителей затруднена или почти невозможна, напр. взрыватель в ядерной системе или в аэрокосмической системе.

Самовосстанавливающиеся предохранители | Изображение предоставлено Википедией

Использование и применение предохранителей

Различные типы электрических и электронных предохранителей могут использоваться во всех типах электрических и электронных систем и приложений , включая:

Двигатели и трансформаторы
Кондиционеры
Домашние распределительные щиты
Общие электрические приборы и устройства
Ноутбуки
Сотовые телефоны
Игровые системы
Принтеры
Цифровые камеры
DVD-плееры
Портативная электроника
ЖК-мониторы
Сканеры
Аккумуляторы
Жесткие диски
Силовые преобразователи

Похожие сообщения:

Переключатель и типы переключателей
Типы электрических проводов и кабелей
Типы датчиков с приложениями
Типы автоматических выключателей — работа и применение
Типы систем пожарной сигнализации и схемы их подключения
Счетчик и типы электронных счетчиков
Типы резисторов и их применение
Типы катушек индуктивности и их применение
Типы конденсаторов и их применение
Типы солнечных панелей
Что такое промежуточный переключатель, его конструкция и применение
MCB (миниатюрный автоматический выключатель) – конструкция, работа, типы и применение
Типы электрических чертежей и диаграмм
Основные руководства по электромонтажу

URL-адрес скопирован

Сбрасываемые PTC-устройства PolySwitch — Littelfuse

Обзор
Предохранители и PPTC
Характеристики и термины PPTC
Применение продукта PPTC
Конструкции защиты цепи PPTC
Рабочий лист выбора PPTC

Устройства Littelfuse PolySwitch и POLY-FUSE представляют собой полимерные устройства с положительным температурным коэффициентом (PPTC), которые предлагают альтернативу сбрасываемой защиты от перегрузки по току, что снижает затраты на гарантию, обслуживание и ремонт. Идеально подходящие для ситуаций, когда возникают частые перегрузки по току или требуется постоянное время безотказной работы, сбрасываемые PPTC обычно используются в бытовой электронике, линиях электропередач, телекоммуникациях, портах ввода-вывода, управлении технологическими процессами и защите медицинского оборудования.

PPTC увеличивают сопротивление при повышении температуры из-за увеличения расхода. Разработанное для ограничения небезопасных токов, обеспечивая при этом постоянный безопасный уровень тока, сопротивление автоматически «сбрасывается», когда неисправность устраняется и температура возвращается к безопасному уровню.

Сбрасываемые устройства PPTC для поверхностного монтажа обеспечивают защиту от перегрузки по току для приложений, где пространство ограничено и требуется сбрасываемая защита. Размер упаковки варьируется от 0402 до 3425, а ток удержания колеблется от 50 мА до 7,0 А. LoRho , 0603L , 0805L , 1206L , 1210L , 1812L , 2016L , 2920L , 250S , FEMTOSMD , PICOSMD , NanoSMD , MicroSmd , Minismd , Decasmd Minismd , , , . 0006 , SMDC , AHS , SMD , Nanoamsd , MicroasmD , 9, 9, 9, 9, , 9, 9, 9, 9, 9, 9, 9, 9, 9, 9, 9, 9, 9, 9, 9, 9.

Сбрасываемые PPTC с радиальными выводами предназначены для обеспечения защиты от перегрузки по току в приложениях, где пространство не имеет значения и предпочтительна сбрасываемая защита. УСБР , 16Р , 30R , 60R , 72R , 250R , 600R , RGEF , RUEF , RXEF , РХЭФ , РКЭФ , СГРФ , АХРФ , АХЭФ .

Сбрасываемый ремешок батареи PPTC обеспечивают надежную защиту от перезарядки и короткого замыкания для элементов аккумуляторной батареи, где требуется сбрасываемая защита. VLR , VLP , VTP , MXP , MGP , SRP , LR4 , RSD .

Новый Littelfuse Lo Rho сбрасываемый PPTC обеспечивает сверхнизкое нормальное рабочее сопротивление при сохранении той же производительности, что и другие продукты Littelfuse PPTC, и доступен в сериях для поверхностного монтажа с низким Rho SMD и Серия Lo Rho для поверхностного монтажа.

Сбрасываемый PPTC Telecom серии предназначен для защиты от кратковременных токов короткого замыкания высокого напряжения (перекрестное или индукционное перенапряжение), обычно встречающихся в телекоммуникационных и сетевых приложениях. 250R , 250S , TRF250 , TSL250 , TS250 , TCF250 и TS2506 , TCF250 и TS2509 Серия 0006 может использоваться, чтобы помочь сетевому телекоммуникационному оборудованию соответствовать требованиям защиты, указанным в ITU K.20 и K.21. 600R , TRF600 , TR600 , TS600 и TSM600 серии предназначены для использования в приложениях, которые должны соответствовать требованиям GR-1089-CORE и UL60950/ EN60950505050950505050505050505050505050550505050505050950505050505050505050505050509505050509505s50505050509505s. /МЭК60950.

Установки Littelfuse для устройств PolySwitch сертифицированы по стандартам ISO/TS 16949:2009 и ISO 9001:2008.

Предохранители и PPTC являются устройствами защиты от перегрузки по току, хотя каждый из них имеет свои уникальные рабочие характеристики и преимущества. Понимание различий между двумя технологиями должно облегчить выбор в зависимости от приложения.

Наиболее очевидная разница заключается в том, что PPTC автоматически сбрасываются, в то время как традиционные предохранители необходимо заменять после срабатывания. В то время как плавкий предохранитель полностью останавливает подачу тока (что может быть желательно в критических приложениях) после большинства подобных случаев перегрузки по току, PPTC продолжают обеспечивать работу оборудования, за исключением крайних случаев.

Поскольку они сбрасываются автоматически, многие проектировщики схем выбирают PPTC в тех случаях, когда ожидается частое возникновение событий перегрузки по току, и где поддержание низких гарантийных и сервисных затрат, постоянное время безотказной работы системы и/или прозрачность для пользователя имеют большое значение. Их также часто выбирают в труднодоступных цепях или в удаленных местах, где замена предохранителя будет затруднена.

Следует учитывать несколько других рабочих характеристик, отличающих PPTC от предохранителей, а также лучше протестировать и проверить работоспособность устройства перед его использованием в конечном приложении.

Чтобы узнать больше о традиционных предохранителях и PPTC, нажмите здесь.

PPTC Характеристики и термины

Защита цепи от перегрузки по току может быть выполнена с использованием либо традиционного предохранителя, либо устройства PPTC (с положительным температурным коэффициентом). PPTC обычно используются в самых разных приложениях телекоммуникаций, компьютеров, бытовой электроники, аккумуляторов и медицинской электроники, где случаются перегрузки по току и требуется автоматический сброс.

Компания Littelfuse предлагает PPTC следующих основных форм и характеристик, различных размеров и объемов:

Устройства для поверхностного монтажа:

Полный ассортимент компактных посадочных мест
Низкий ток удержания
Очень быстрое время отключения
Низкое сопротивление

Серия с радиальными выводами:

Устройства защиты до 600 В пост. тока
Очень высокий ток удержания
Низкий коэффициент тока отключения-удержания
Низкое сопротивление

Аккумуляторный ремешок Устройства:

Узкая низкопрофильная конструкция
Привариваемая лента Никелевый наконечник
Низкое сопротивление — для увеличения времени работы от батареи

Если требования вашего применения выходят за рамки нашего ассортимента продукции, в некоторых случаях мы можем предложить индивидуальные решения. Пожалуйста, свяжитесь с Littelfuse для получения дополнительной информации.

Littelfuse PPTC Характеристики

И полимерные (с положительным температурным коэффициентом) PPTC, и традиционные предохранители реагируют на тепло, выделяемое чрезмерным током, протекающим в цепи. Плавкий предохранитель плавится, прерывая протекание тока, в то время как PPTC ограничивает протекание тока по мере повышения температуры, переходя из состояния низкого сопротивления в состояние высокого сопротивления. В обоих случаях это состояние называется «отключением». График справа показывает типичную реакцию PPTC на температуру.

Littelfuse Polymer PPTC изготавливаются в основном из полиэтилена высокой плотности, смешанного с графитом. Во время перегрузки по току полимерный PPTC нагревается и расширяется, что, в свою очередь, приводит к разрыву контакта проводящих частиц и прекращению тока.

Общая процедура сброса устройства после возникновения перегрузки заключается в отключении питания и даче устройству остыть.

Ток утечки

Когда PPTC находится в «отключенном состоянии», он защищает схему, ограничивая ток до низкого уровня утечки. Ток утечки может составлять от менее ста миллиампер (мА) при номинальном напряжении до нескольких сотен миллиампер (мА) при более низком напряжении. С другой стороны, предохранители полностью прерывают ток при срабатывании, и эта разомкнутая цепь не приводит к току утечки при воздействии тока перегрузки.

Номинальная отключающая способность

PPTC рассчитаны на максимальный ток короткого замыкания при номинальном напряжении, также известном как «отключающая способность» или Imax. Этот уровень тока короткого замыкания является максимальным током, который устройство может безопасно выдержать, принимая во внимание, что PPTC фактически не прерывает ток (см. Ток утечки выше). Типичный ток короткого замыкания Littelfuse PPTC составляет 40 А; или для PPTC аккумуляторной планки это значение может достигать 100А. Предохранители действительно прерывают ток в ответ на перегрузку, а номиналы отключения варьируются от десятков ампер (А) до 10 000 (А) ампер при номинальном напряжении.

Номинальное рабочее напряжение

Общее использование PPTC Littelfuse не рассчитаны на напряжение выше 60 В, а предохранители рассчитаны на напряжение до 600 В.

Номинальный ток удержания

Номинальный ток удержания (рабочий) для PPTC может достигать 14 А, а максимальный уровень для предохранителей может превышать 30 А.

Сопротивление

Обзор спецификаций продукта показывает, что PPTC с аналогичным номиналом имеют вдвое (иногда больше) сопротивление предохранителей.

Разрешения агентства

PPTC компании Littelfuse признаны в соответствии с Программой компонентов Лабораторий страховщиков по стандарту UL 1434 для термисторов. Устройства также прошли сертификацию в рамках программы CSA Component Acceptance Program.

Времятоковая характеристика

Сравнение времятоковых кривых PPTC с времятоковыми диаграммами предохранителей показывает, что скорость срабатывания PPTC аналогична времени задержки предохранителя Littelfuse Slo-Blo®.

Номинальная температура

Полезный верхний предел для PPTC обычно составляет 85°C, а максимальная рабочая температура для предохранителей составляет 125°C.

Влияние температуры окружающей среды является дополнением к обычному изменению номинальных значений. Номинальные значения удержания и срабатывания PPTC должны быть изменены, если они применяются в условиях, отличных от комнатной. Например, любое повышение температуры окружающей среды приведет к уменьшению номинального тока удержания, а также тока отключения. Снижение температуры окружающей среды увеличивает ток отключения, а также ток удержания.

Кривые изменения номинальных значений температуры в таблице ниже сравнивают PPTC с предохранителями и показывают, что для PPTC требуется большее изменение номинальных значений при данной температуре.

PPTC обычно используются для защиты цепей в приложениях, где чувствительные компоненты подвергаются постоянному риску повреждения из-за перегрузок по току. Способность PPTC самостоятельно сбрасываться после воздействия тока короткого замыкания делает их идеальными для цепей, к которым трудно получить доступ для пользователя или техника, или где требуется постоянное время безотказной работы.

Типичные области применения включают защиту портов на персональных компьютерах (USB, Firewire, клавиатура/мышь и последовательные порты), периферийных устройств (жестких дисков, видеокарт и концентраторов), сотовых телефонов, аккумуляторных батарей, промышленных средств управления, осветительных балластов и средств управления двигателями. .

Приведенная ниже таблица служит кратким руководством по выбору устройства Littelfuse PPTC, которое может подойти для определенных конечных приложений.

Для получения подробной помощи по применению посетите наш сайт Application Design Center.

Примечание. Сводка по применению предназначена только для справки. Определение пригодности для конкретного применения является обязанностью заказчика.

Типовые конструкции защиты цепей PPTC

Ниже приведены примеры типовых цепей, использующих PPTC Littelfuse в сочетании с другими устройствами защиты цепей Littelfuse для обеспечения комплексного решения по защите. Обратитесь к эксперту по приложениям Littelfuse за помощью в проектировании или посетите сайт www.littelfuse.com/designcenter или https://www.littelfuse.com/PPTCs для получения дополнительной информации. Обязательно проверьте спецификации и протестируйте производительность устройства перед использованием в конечном приложении.

Power Over Ethernet

Li -Ion Battery Pack

USB 1.

USB 2,0

IEEE 1394 – Firewire

. Рабочий лист
Определение рабочих параметров контура
Нормальный рабочий ток в амперах:

Нормальное рабочее напряжение в вольтах:

Максимальный ток прерывания:

Температура окружающей среды:

Типовой ток перегрузки:

Требуемое время открытия при заданной перегрузке:

Ожидаемые переходные импульсы:

Агентские разрешения:

Тип крепления/форм-фактор:

Типовое сопротивление (в цепи): 9 Ом0003

Выберите соответствующий компонент защиты цепи.
( См. приведенные ниже таблицы выбора PPTC и технические характеристики в таблицах данных )
Определите время размыкания при неисправности.
См. кривую ток-время (T-C) каждой серии PPTC, чтобы определить, будет ли выбранная часть работать в рамках ограничений вашего приложения.
Если устройство открывается слишком рано, приложение может работать некорректно. Если устройство не разомкнется достаточно быстро, перегрузка по току может повредить последующие компоненты.
Чтобы определить время размыкания для выбранного устройства, поместите ток перегрузки на оси X соответствующей кривой T-C и проследите ее линию до пересечения с кривой. В этот момент прочтите проверенное время по оси Y. Это среднее время открытия для этого устройства.
Если ваш ток перегрузки упадет вправо от кривой, устройство разомкнется. Если ток перегрузки находится слева от кривой, устройство не будет работать.
Проверьте параметры окружающей среды.
Убедитесь, что напряжение приложения меньше или равно номинальному напряжению устройства и что пределы рабочей температуры находятся в пределах, указанных для устройства.

TOP HEADLINES
