Предохранительные муфты: типы и особенности

ГлавнаяСтатьиПредохранительные муфты: виды и особенности

«ФиФ» г. Санкт-Петербург, ул. Тюшина, д.4, пом.6 +7 (812) 320-90-34 Предохранительные муфты: виды и особенности

Динамические машины часто испытывают кратковременные, превышающие пиковые значения нагрузки. В большинстве случаев их вызывают сбои в работе определенных систем оборудования. Изменение конструкции машины – дорогостоящая задача. Эта процедура приведет к увеличению габаритов устройства и усложнению его обслуживания. С экономической точки зрения выгоднее создать силовую схему на основании номинальных нагрузок и подключить к оборудованию защитное устройство. Предохранительная муфта с проскальзыванием – один из таких вариантов.

Навигация по статье

Особенности и применение предохранительных муфт

Типы предохранительных муфт

Фрикционные

Пружинно-кулачковые

Особенности эксплуатации пружинно-кулачкового устройства

Особенности и применение предохранительных муфт

Предохранительные или перегрузочные муфты используют при передаче момента силы, поэтому иногда их называют муфтами предельного момента. Сферы применения защитных устройств:

оборудование, техника ударного действия;
механизмы, применяемые для работы с разнородной средой;
автоматизированное оборудование;
кинематические схемы, передающие небольшую часть мощности приводного двигателя.

Предохранительные изделия комбинируют с компенсирующими моделями для работы с несоосными валами.

Типы предохранительных муфт

Устройства подразделяют исходя из их принципа действия. Основных видов изделий 4:

фрикционные;
с разрушающимся элементом;
магнитные;
пружинно-колпачковые.

Последний вид устройств может выпускаться с роликами или шариками. Он считается более распространенным вместе с фрикционным.

Фрикционные

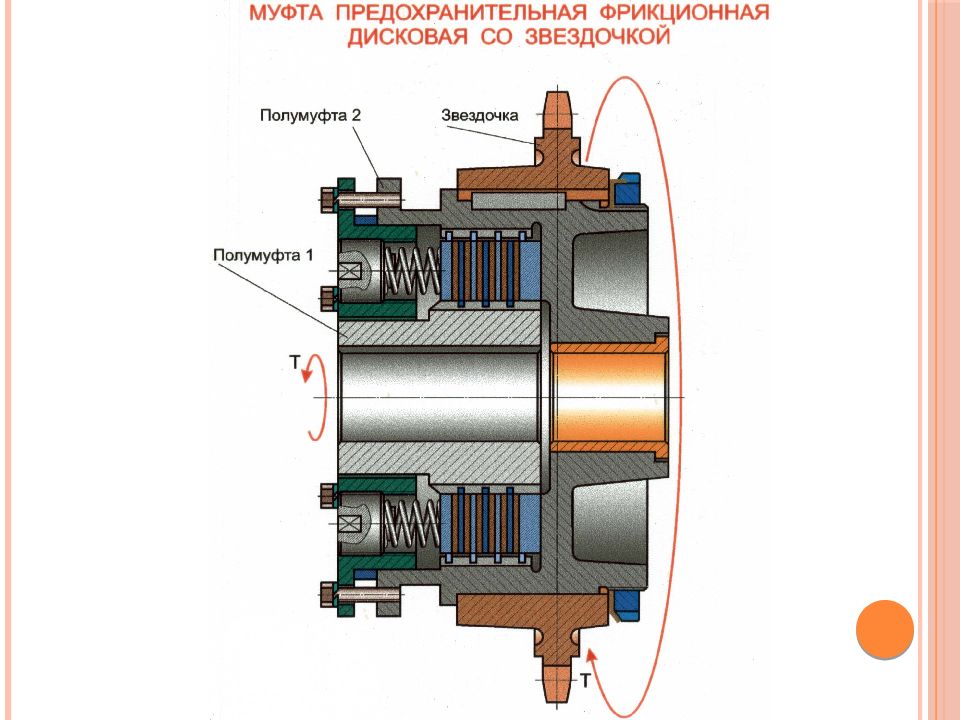

Предохранительные муфты редукторов этого типа считаются самыми простыми. Они подходят для работы при коротких перегрузках от ударного воздействия. Их используют в комбинации с фланцами, звездочками, шкивами. При штатном усилии устройство передает нагрузку за счет сжатия фланцев и ступицы. Если же показатели силы превышают допустимые, фланец прокрутится по втулке. Допустимый уровень силового момента зависит от местоположения и количества пружин. Конструкция предохранительных муфт:

ступицы;
фрикционные накладки;
втулки;
стопорные винты;
подвижный нажимной диск;
тарельчатые пружины;
датчики вращения (не входят в стандартный комплект поставки).

Вращательный датчик позволяет отрегулировать время проскальзывания соединения. Это сведет к минимуму повреждения. Проскальзывание завершается автоматически, но при этом механизм продолжает работать. Ступицу часто заменяют игольчатым подшипником. Такая модификация необходима, если скорость скольжения и радиальные нагрузки высокие, а требования к местоположению вала и привода очень строгие. Диапазон момента силы современных предохранительных соединительных элементов – от 2 до 50000 Нм, а валовый диаметр – до 200. Скорость проскальзывания падает с увеличением размера защитного устройства.

Пружинно-кулачковые

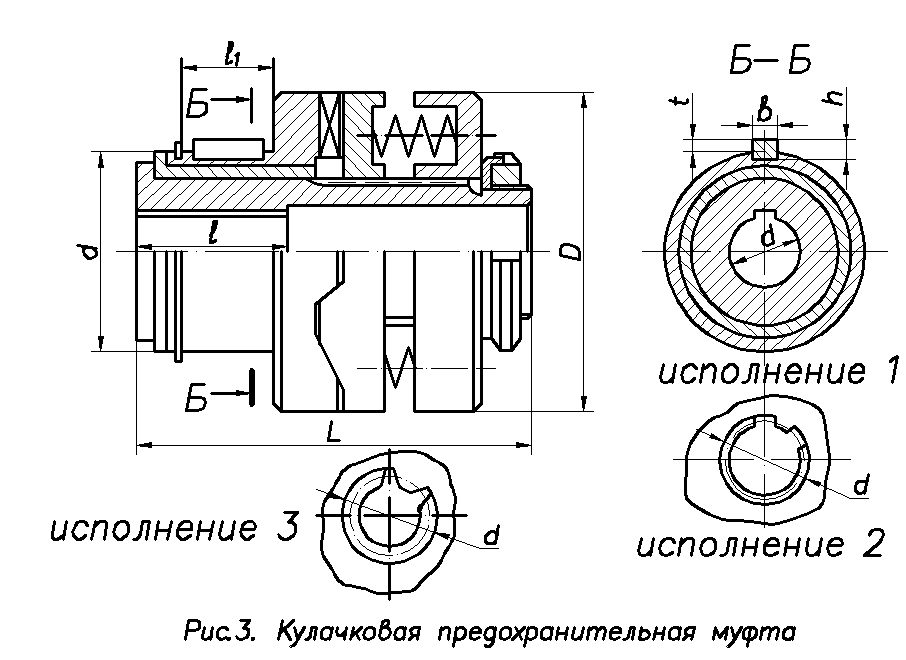

Предохранительная муфта этого типа отличается высокой точностью срабатывания. Главную роль в повышенной точности отводится упругим свойствам пружины. При достижении пикового момента вращения пружинно-кулачковый механизм сработает с большей вероятностью, чем фрикционный. К плюсам изделия относят высокие показатели жесткости кручения, отсутствие мертвого хода. Это особенно важно при работе следящих приводов. Недостатки у пружинно-кулачковых предохранительных муфт тоже есть. Они сильно ограничены по скоростным характеристикам. При высоких скоростях защитные элементы много раз перегружаются из-за самовключений. Со временем падает показатель крутящегося момента. Пружинно-кулачковые механизмы бывают:

кулачковыми;
кулачково-роликовыми;
шариковыми.

Сложнее всего изготавливать кулачковые муфты, поэтому производители часто используют шариковые изделия. Трение скольжение при такой конструкции заменяется частично трением качением. В кулачково-роликовых моделях установлены радиально расположенные ролики. Во время работы шарики прижимаются к гнездам за счет передачи усилия от пластин. Если нагрузка выше номинальной, шарик вылетает из гнезда, а сила передается.

Особенности эксплуатации пружинно-кулачкового устройства

Защитный элемент обеспечивает следующие способы восстановления валов:

Автоматическое при прекращении перегрузок. Вращение продолжается.
Вручную или специальным механизмом. Такой метод применяется, если дополнительно был установлен запорный механизм. Его монтируют между подвижным диском и пружинным блоком.
Непрерывная передача вращения. Задействуется, когда остановить работу механизма нельзя. В оборудование дополнительно устанавливают ограничитель хода диска и сигнализацию.
При критической ситуации диск перемещается до упора, активирует сигнализацию.

Использование пружинно-кулачковых муфт способствует снижению стоимости и уменьшению размеров машин. Расходы на эксплуатацию тоже снижаются, т.к. растет надежность оборудования.

Другие статьи

Предохранительные муфты

Предохранительные муфты входят в число наиболее ответственных узлов привода, обеспечивающих не только передачу крутящего момента, но и защиту оборудования от чрезмерных нагрузок и др. нештатных ситуаций. Компания «Ф и Ф», в качестве официального представителя в России, предлагает большой выбор муфт одного из ведущих мировых производителей – компании FLENDER.

Привод для конвейера

В организации ритмичной работы технологической цепочки промышленных предприятий конвейер играет одну из главных, если не главную роль. При правильном проектировании и использовании надежного оборудования конвейер будет приносить огромную прибыль, при недочётах и непродуманном выборе производителя и поставщика – простои и материальные убытки.

Типы редукторов для химической промышленности

Разберемся, чем должны отличаться редукторы для химической промышленности и что следует учесть при выборе устройств.

Вернуться к списку статей

Для корректной работы сайта необходимо использование cookies. Продолжая использовать сайт, вы даёте своё согласие на работу с этими файлами.

Ок

02.015 Муфта предохранительная

Предохранительные муфты служат для предотвращения поломок машины при перегрузках.
Данная муфта относится к типу кулачковых нормально замкнутых. Вращение с приводного вала машины (показан на чертеже условно) передается на шлицевую втулку 13 муфты. Один конец муфты выполнен в виде хомута и стянут винтом 27, что позволяет закрепить втулку 13 на валу.

По шлицам втулки вдоль вала перемещается диск 10. В диск 10 вставлены два штыря 4, которые входят в гнезда вставок 9 диска 5. Прижимаются диски друг к другу пружиной 11. Сила прижатия пружины регулируется гайкой 12 с тремя отверстиями под ключ для завинчивания.

Винт 25 предохраняет гайку 12 от отвинчивания.
С диска 5 вращение передается зубчатому колесу 6, соединенному с диском шпонкой 34, и далее рабочим органам машины. При перегрузке пружина 11 сожмется, диск 10 сдвинется влево, штыри выйдут из вставок, муфта разомкнётся и отключит рабочие органы машины.
Одна из опор вала, шарикоподшипник 36, смонтирована в корпусе 1. Корпус имеет квадратный фланец с четырьмя отверстиями для крепления к станине машины. Для монтажа и регулировки в корпусе сделаны отверстия, закрываемые кожухом 17 и крышкой 2.

Сортировка: По умолчаниюНазвание (А – Я)Название (Я – А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А – Я)Модель (Я – А)

Показать: 15255075100

02.015 – Муфта предохранительная

Модель сборки. Спецификация. Модели деталей. Чертежи. Версия программы Компас 16.Файл сборки:02.015 ..

$40.00

02.

015 – Муфта предохранительная – чертеж

В архиве находится файл чертежа. Версия программы Компас 16.02.015 – Муфта предохранительная – черте..

$10.00

02.015.001 – Корпус

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:02.015.001 – Корпус.cdwФайл модели:0..

$2.00

02.015.001 – Корпус – чертеж

В архиве находится файл чертежа. Версия программы Компас 16.02.015.001 – Корпус – чертеж.cdw..

$1.00

02.015.002 – Крышка

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:02.015.002 – Крышка.cdwФайл модели:0..

$2.00

02.015.002 – Крышка – чертеж

В архиве находится файл чертежа. Версия программы Компас 16.02.015.002 – Крышка – чертеж.cdw..

$1. 00

02.015.003 – Кольцо

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:02.015.003 – Кольцо.cdwФайл модели:0..

$2.00

02.015.003 – Кольцо – чертеж

В архиве находится файл чертежа. Версия программы Компас 16.02.015.003 – Кольцо – чертеж.cdw..

$1.00

02.015.004 – Штырь

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:02.015.004 – Штырь.cdwФайл модели:02..

$2.00

02.015.004 – Штырь – чертеж

В архиве находится файл чертежа. Версия программы Компас 16.02.015.004 – Штырь – чертеж.cdw..

$1.00

02.015.005 – Диск

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:02.015.005 – Диск.cdwФайл модели:02…

$2. 00

02.015.005 – Диск – чертеж

В архиве находится файл чертежа. Версия программы Компас 16.02.015.005 – Диск – чертеж.cdw..

$1.00

02.015.006 – Колесо зубчатое

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:02.015.006 – Колесо зубчатое.cdwФайл..

$2.00

02.015.006 – Колесо зубчатое – чертеж

В архиве находится файл чертежа. Версия программы Компас 16.02.015.006 – Колесо зубчатое – чертеж.cd..

$1.00

Показано с 1 по 15 из 41 (всего 3 страниц)

Ограничители крутящего момента и предохранительные муфты

настраиваемый

Вся информация о продукте

настраиваемый

Вся информация о продукте

настраиваемый

Вся информация о продукте

Инновационные конструкции от лидера рынка: Муфты ограничения крутящего момента и усилия от mayr ^® силовая передача надежно защищают машины и системы от дорогостоящих повреждений, вызванных перегрузкой. Так называемые перегрузочные муфты также помогают увеличить производительность за счет сокращения времени простоя.

Продукция компании mayr ^® , от концепции дизайна до серийного производства, полностью сопровождается документацией, включая модели CAD, 2D-чертежи, инструкции по эксплуатации и технические спецификации, большинство из которых можно загрузить непосредственно с нашего веб-сайта.

Муфта ограничения крутящего момента, подходящая для вашего применения

Будь то предохранительные муфты удержания или отключения нагрузки: предохранительные муфты mayr® отличаются высочайшим качеством. В области муфт ограничения крутящего момента мы являемся мировым лидером рынка и технологий и, таким образом, вносим свой вклад в защиту от дорогостоящих повреждений из-за перегрузок и простоев производства во многих компаниях. Наши предохранительные муфты отличаются особо беззазорной передачей крутящего момента. Муфты ограничения крутящего момента устойчивы к коррозии и отличаются особой прочностью.

Наши муфты ограничения крутящего момента используются в самых разных областях:

в качестве укупорочных головок для разливочных установок
для ограничения растягивающих и сжимающих усилий.
В качестве ограничителей крутящего момента, а также для высокоскоростных и тяжелых условий эксплуатации.

По принципу действия предохранительные муфты mayr® делятся на грузоудерживающие и грузоотключающие.

Индивидуальные предохранительные муфты – в соответствии с требованиями компании

Мы производим предохранительные муфты различных конструкций, размеров и крутящего момента. Пожалуйста, свяжитесь с нами: Предохранительные муфты от Mayr Power Transmission хорошо зарекомендовали себя во всем мире в тяжелой промышленности, фрезерных станках с ЧПУ, производстве инструментов или в сталелитейной промышленности. Вместе мы реализуем защиту от перегрузок, которая надежно защищает человека и машину и обеспечивает успешные производственные процессы.
