Предохранительные клапана

Предохранительные запорные газовые клапана предназначены для автоматического прекращения подачи газа. Это необходимо в тех случаях, когда в газопроводе, ведущем к потребителю давление газа повыилось или понизилось свыше допустимого предела. Рзличают клапаны низкого, среднего и высокого давления.

Предохранительный запорный клапан КПЭГ.

            Предохранительный запорный клапан КПЭГ-50, КПЭГ-100 используется в автоматических системах управления газогорелочными устройствами. Клапан КПЭГ оснащен электромагнитным приводом. Закрытие клапана происходит при отключении электроэнергии. Открытие клапана производится принудительно вручную.

Параметры изделия	КПЭГ-50	КПЭГ-100
Рабочая среда	природный газ по ГОСТ 5542-87
Температура окружающей среды, °С	от +5 до +35
Диаметр условного прохода, мм	DN50	DN100
Макс. входное давление, МПа	1.2
Номинальное напряжение постоянного/переменного тока, В	220
Время срабатывания не более, сек	0.6
Масса, кг	16	32



Предохранительный запорный клапан КПЗ. КПЗ-50. КПЗ-100.

        Предохранительные запорные клапана КПЗ-50, КПЗ-100 предназначены для отключения подачи газа потребителям при повышении или понижении давления в газопроводе сверх допустимого значения. Клапаны КПЗ-50 и КПЗ-100 выпускаются на низкое (Н), среднее (С), высокое (В) давление.

Параметры изделия	КПЗ-50Н	КПЗ-50С	КПЗ-50В	КПЗ-100Н	КПЗ-100С	КПЗ-100В
Рабочая среда	природный газ по ГОСТ 5542-87
Макс. входное давление, МПа	1,2
Диаметр условного прохода, мм	DN50			DN100
Диапазон настройки срабатывания при повышении контролируемого давления, МПа:
нижний предел	0,0003 – 0,003	0,01 – 0,12	0,003 – 0,03	0,0003 – 0,003	0,01 – 0,12	0,003 – 0,03
верхний предел	0,002 – 0,075	0,06 – 0,32	0,03 – 0,6	0,002 – 0,075	0,06 – 0,32	0,03 – 0,6
Масса, кг	21	21	21	35	35	35



Предохранительный запорный клапан ПКН(В).

ПКН-50. ПКН-100. ПКН-200. ПКВ-50. ПКВ-100. ПКВ-200.

          Предохранительные запорные клапана серии ПКН используются для прекращения подачи газа потребителю при выходе давления газа в за установленные пределы. Клапаны ПКН выпускаются на низкое(Н), высокое(В) давление. Дистанционное перекрытие газа осуществляется путем подачи напряжения 220В на электромагнитный исполнительный механизм, в результате чего происходит закрытие клапана.

Параметры изделия	ПКН-50	ПКВ-50	ПКН-100	ПКВ-100	ПКН-200	ПКВ-200
Рабочая среда	природный газ по ГОСТ 5542-87
Макс. входное давление, МПа	1,2
Диаметр условного прохода, мм	DN50		DN100		DN200
Пределы настройки контролируемого давления
При понижении давления, МПа	0,0003–00,003	0,003–00,03	0,0003–00,003	0,003–00,03	0,0003–00,003	0,003–00,03
При повышении давления, МПа	0,002–0,06	0,03–0,6	0,002–0,06	0,03–0,6	0,002–0,06	0,03–0,6
Масса,кг	31,5	31,5	52,5	52,5	141	141



Клапан газовый электромагнитный КЭГ 9720

                                       Клапан электромагнитный газовый КЭГ-9720 предназначен для дистанционного управления газогорелочными устройствами, в технологических газопроводах, в качестве запорного клапана совместно с сигнализаторами СГГ6М и СГГ10-Б . Клапан КЭГ-9720 применяется в помещениях котельных, коммунальном хозяйстве, жилом секторе. Клапан является нормально-открытым (НО).

• Диаметр условного прохода……………..15,20,25,32мм
• Время закрытия,сек не более……………..1
• Рабочее давление МПа………………………..0-0,003
• Температура окружающей среды, °С……от -30 до +40

Купить предохранительные газовые клапаны в Пензе Вы можете позвонив по телефону (8412) 458-459 или по электронной почте [email protected]. Кроме того вы можете воспользоваться формой заявки на нашем сайте.

Газовые клапана: цены, характеристики, отзывы

Взрывные чертежи

Baxi

• Аноды
• Бак расширительный
• Блок управления
• Блоки розжига
• Вентиль
• Вентилятор
• Вторичные теплообменники
• Газовые клапана
• Датчик давления
• Датчики протока ГВС
• Датчики температуры
• Клапан
• Комплектующие
• Краны подпитки
• Манометры
• Основные теплообменники
• Платы дисплея
• Теплообменник
• Термогенераторы
• Термопары
• Трехходовые клапана
• Тэн
• Уплотнительная прокладка
• Циркуляционные насосы
• Электронная плата

Сортировка по

• популярности
• названию
• цене
• рейтингу

Газовый клапан (VK4105M)

Гидравлический предохранительный клапан 3 бар

Клапан предохранительный ECOFOUR 24FI

Клапан предохранительный бойлера (6бар)

Газовый клапан SIT 845 ECO FOUR LUNA3 SLIM

Газовый клапан HONEYWELL VK 4105G 240 Fi

Газовый клапан HONEYWELL VK4105M M-M

Газовый клапан HONEYWELL VK4105M

Газовый клапан ECO 3 COMPACT MAIN 24 NUVOLA

Газовый клапан HONEYWEL

Клапан газовый (NG)

Клапан газовый (14L-NG RUSSIA)

Предохранительный клапан для газового котла Ariston

Предохранительный клапан бойлера (3 бар)

Клапан предохранительный бойлера (8 бар)

Газовый клапан

Газовый клапан SIT 845

Газовый клапан

Газовый клапан тип GRV301

Газовая арматура

Газовый клапан (VK4105M)

Гидравлический предохранительный клапан 3 бар

Клапан предохранительный ECOFOUR 24FI

Клапан предохранительный бойлера (6бар)

Газовый клапан SIT 845 ECO FOUR LUNA3 SLIM

Газовый клапан HONEYWELL VK 4105G 240 Fi

Газовый клапан HONEYWELL VK4105M M-M

Газовый клапан HONEYWELL VK4105M

Газовый клапан ECO 3 COMPACT MAIN 24 NUVOLA

Газовый клапан HONEYWEL

Клапан газовый (NG)

Клапан газовый (14L-NG RUSSIA)

Предохранительный клапан для газового котла Ariston

Предохранительный клапан бойлера (3 бар)

Клапан предохранительный бойлера (8 бар)

Газовый клапан

Газовый клапан SIT 845

Газовый клапан

Газовый клапан тип GRV301

Газовый клапан тип GRV301. Модульный и необходим для нормальной подачи газа в камеру сгорания. При отключении от электросети самостоятельно перекрывает подачу газа.

Газовая арматура

Газовая арматура Atmo/Turbo TEC 24-36 кВт, Vaillant, 0020053968.

Введите название города

или выберите город из списка

• Бирск
• Ижевск
• Набережные Челны
• Нефтекамск
• Пермь
• Уфа
• Янаул

Предохранительные клапаны для технических газов

Компания WITT является производителем предохранительных клапанов или предохранительных клапанов для технических газов . Они предназначены для защиты от избыточного давления путем выпуска сжатых газов и паров из трубопроводов, сосудов под давлением и компонентов установок. Предохранительные клапаны (SRV) часто являются последней линией защиты от взрыва, и такой взрыв может привести к летальному исходу. Другие распространенные названия предохранительных клапанов — это предохранительный клапан (PRV), предохранительный клапан, предохранительный клапан, клапан избыточного давления, предохранительный клапан или продувочный клапан.

Каковы преимущества предохранительных клапанов / предохранительных клапанов WITT?

Предохранительные клапаны WITT очень точны. Они индивидуально настроены на открытие при заданном давлении в диапазоне от 0,07 до 652 фунтов на квадратный дюйм. Их небольшой размер и независимая от ориентации установка обеспечивают широкий спектр вариантов подключения. Предохранительные клапаны WITT также отличаются высоким расходом на продувке до 970 м³/ч. Их можно использовать в диапазоне температур от -76°F до +518°F и даже при очень низком давлении.
Эти клапаны очень низкого давления могут также использоваться в обратном направлении для поддержания постоянного давления газа в сосуде очень точно и очень надежно.

Предохранительные клапаны, прошедшие испытания TÜV

Для обеспечения максимальной безопасности компания WITT проводит 100 % тестирование каждого предохранительного клапана перед поставкой. Кроме того, WITT предлагает индивидуальное тестирование каждого предохранительного клапана TÜV, с их сертификатом, подтверждающим правильность установленного давления.

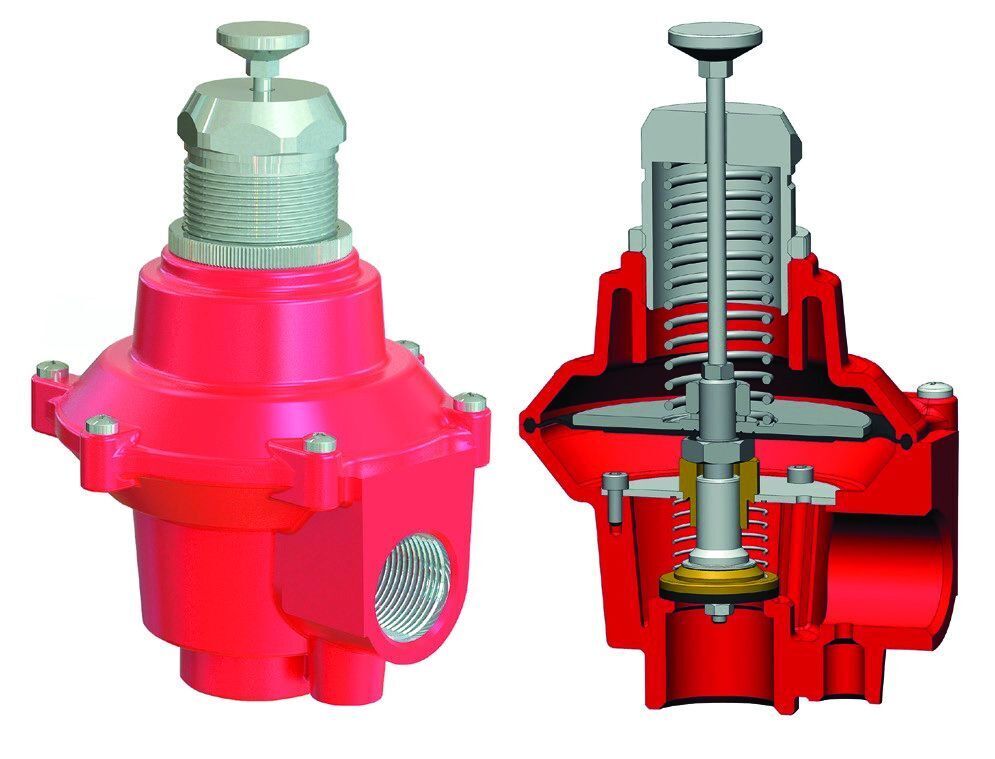

Как работают предохранительные клапаны/клапаны сброса давления?

Предохранительные клапаны WITT представляют собой подпружиненные клапаны прямого действия. Когда достигается заданное давление открытия, подпружиненный элемент в клапане поддается и открывается, и давление сбрасывается. Как только давление выравнивается, клапан автоматически закрывается и может снова активироваться в любое время, когда давление снова повышается. В зависимости от области применения и природы газа 9Предохранительные клапаны 0003 могут выпускаться либо в атмосферу, либо через подсоединенную продувочную линию. Давление открытия предохранительных клапанов устанавливается компанией WITT на заводе в соответствии с требованиями заказчика.

Области применения предохранительных клапанов

Предохранительные клапаны используются во многих отраслях промышленности и промышленного применения, где, например, газы проходят по трубопроводам или где специальные технологические сосуды должны быть заполнены газом под определенным давлением.

К ним относятся, среди прочего:

• Конвейер, строительство растений и контейнеров

• Строительство промышленной печи

• Инсуляторы и реакторы (например, «Glovebox»

• .
• Аддитивное производство (3D-принтер)

Из каких материалов изготавливаются предохранительные клапаны?

Для большинства промышленных применений, использующих технические газы, латунь обычно является стандартным конструкционным материалом предохранительный клапан корпус/корпус. Для использования предохранительных клапанов с агрессивными и агрессивными газами корпуса изготавливаются из высококачественной нержавеющей стали (1.4541/AISI 321, 1.4404/AISI 316L, 1.4305/AISI 303 или 1.4571/AISI 316Ti). Также возможно использование алюминия в качестве материала корпуса.

В зависимости от типа используемого газа и индивидуальных требований заказчика доступны различные уплотнительные материалы и эластомеры для обеспечения безопасности ваших систем даже в самых сложных условиях.

Какие соединения имеют предохранительные клапаны?

Предохранительные клапаны WITT доступны с различными соединениями. В дополнение к стандартным версиям с обычной внутренней или внешней резьбой также можно заказать специальные версии с фланцами KF или CF, резьбой VCR или UNF. Также доступны специальные переходники для подсоединения предохранительного клапана к продувочной линии.



Практический пример: клапаны сброса давления в аддитивном производстве

Газовые предохранительные клапаны — автоматические газовые предохранительные клапаны с сигнальной лампой и термопарой

Дом > Предохранительные клапаны



Предохранительные клапаны CustomPipeBurners. com поставляются с контрольной лампой и термопарой. Они используются для обеспечения зажигания пилотной горелки, чтобы при подаче газа на горелку она загоралась. Если запальник погаснет, газовый предохранительный клапан перекроет подачу газа как в запальник, так и в горелку.



WRSVPT — газовый предохранительный клапан White Rodgers, сигнальная лампа и термопара

  WRSVPT

WRSVPT – газовый предохранительный клапан White Rodgers, сигнальная лампа и термопара.

Этот предохранительный клапан White Rodgers обеспечивает 100% отключение как запальной, так и основной газовой горелки, если запальная горелка погасла или недостаточно горит. Он работает от термопары и не требует электричества для работы. Он оснащен трехпозиционной ручкой управления:  Выкл, Пилот и Вкл.

Это устройство поставляется с контрольной лампой с алюминиевой трубкой длиной 6 футов ¼ дюйма и термопарой длиной 6 футов. Его можно использовать со всеми бытовыми отопительными газами, подаваемыми с максимальным давлением до 0,5 фунта на кв. дюйм. Он предлагает два разных входа газа на ваш выбор: боковой вход или нижний вход, а также включает в себя заглушку для закрытия входного отверстия напротив вашего выбора. Входы и выходы клапана имеют резьбу ½” F NPT. В комплект входят две втулки для уменьшения входа и выхода до 3/8” F NPT.

Максимальный выход БТЕ/ч для природного газа при перепаде водяного столба 1 дюйм:

• С установленными втулками 3/8”                  С установленными втулками 1/2” :

• Боковой вход      112 000 БТЕ/ч                  Боковой вход      124 000 БТЕ/ч
• Нижний вход  107 000 БТЕ/ч                 Нижний вход  118 000 БТЕ/ч

• Рабочая температура от -40°F до 250°F

Вес. 2#. Бесплатная доставка в 48 континентальных штатов США.

• Белый предохранительный клапан Роджерса

• Термопара

• Пилотный свет

• Алюминиевая трубка для сигнальной лампы

$300. 00



BSVPT – Предохранительный клапан BASO с сигнальной лампой и термопарой

  БСВПТ

BSVPT – Газовый предохранительный клапан BASO с сигнальной лампой и термопарой.

Этот предохранительный клапан Baso обеспечивает 100% отключение как запальной, так и основной газовой горелки, если запальная горелка погасла или недостаточно горит. Он работает от термопары и не требует электричества для работы.

Это устройство поставляется с пилотной лампой с алюминиевой газовой трубкой длиной 6 футов ¼ дюйма и термопарой длиной 6 футов. Его можно использовать с пропаном низкого давления или природным газом, максимум 0,5 фунта на кв. дюйм. Однокнопочное управление для освещения пилота. Перед входом газа требуется внешний запорный клапан, чтобы вручную перекрывать подачу газа во время работы агрегата. Вход и выход клапана имеют резьбу ¾” F NPT.

Имеется два выхода для сигнальных ламп, которые можно использовать одновременно. Однако имеется только один порт для термопары. Если запальник без термопара должна была выйти из строя; газ будет продолжать проходить через предохранительный клапан.

Максимальный выход БТЕ/ч для природного газа составляет 402 000 БТЕ/ч.

Вес. 2#. Бесплатная доставка в 48 континентальных штатов США.

• Газовый предохранительный клапан BASO, термопара, сигнальная лампа и алюминиевая трубка

• Газовый предохранительный клапан BASO

400,00 долларов США



RSTC210-600 – 210°F до 600°F Термостат управления газом     НЕТ В НАЛИЧИИ

  RSTC210-600

RSTC210-600 – от 210°F до 600°F  – термостат Роберта-Шоу, контроль газа, диапазон контроля температуры от 210°F до 600°F. Включает в себя: термопару, запальник, искровой запальник, датчик температуры и газовый шланг с внутренним диаметром 3/8″.

Благодаря более широкому диапазону температур это устройство отлично подходит для духовок, фритюрниц, сковородок, ям для барбекю или коптильни. Поскольку диапазон регулирования температуры этого устройства шире, его можно использовать в большем количестве приложений для приготовления пищи.

У нас есть высококачественные терморегуляторы Robert-Shaw, которые идеально подходят для коптилен, коптилен, фритюрниц, жаровен для свиней, свиноварок и многих других устройств с регулируемой температурой. Эти термостаты представляют собой универсальные узлы, для работы которых не требуется электричество. Они имеют встроенную безопасность, так что если запальник погаснет, подача газа как к запальнику, так и к горелке (горелкам) будет отключена в течение 20-30 секунд. Термостатные блоки управления подачей газа поставляются с термопарой, запальником с трубкой, пьезоискровым воспламенителем для зажигания запальника, датчиком температуры и выпускным газовым шлангом с внутренним диаметром 3/8 дюйма.
