Содержание

Предохранители проходные для уличных светильников ПП-1

► К каталогу продукции
► К разделу - Комплектующие

Предохранители проходные предназначены для защиты цепей питания уличного наружного освещения при кратковременных перегрузках и коротких замыканиях.


 Дополнительные характеристики предохранителя ПП-1:


Предохранитель имеет климатическое исполнение УХЛ2 по ГОСТ 15150-69.

Степень защиты предохранителя IP 54 по ГОСТ 14255-69.

Требования безопасности соответствуют разделу 4 ГОСТ 17242-84.

Время-токовые характеристики и характеристики протекания тока при температуре окружающего воздуха соответствуют данным используемой плавкой вставки ВТФ-6(10) УХЛ3 ТУ16-521.037-75.

Номинальное напряжение питания переменного тока частоты 50 Гц - 220 В

Температура эксплуатации от -40° С до +45° С



Стоит отметить, что на данный момент предохранители ПП-1 больше не производятся с 2009 года в России. Однако, до сих пор, в некоторых проектных документах и сметной документации можно встретить предохранитель ПП-1 в качестве рекомендуемого эксплуатирующего элемента для светотехнических приборов. Альтернативой данных предохранителей является В 6770, получившие хорошую репутацию в странах Европы и Азии, с использованием плавкой вставки типа D01 с номинальной силой тока 2А, 4А, 6А и 10А. Их конструкции являются полной идентификацией традиционного проходного предохранителя ПП-1.

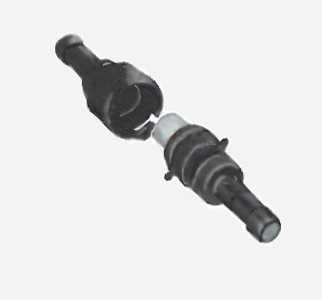

Предохранитель проходной B 6770



По аналогии с предохранителем ПП-1 данные предохранители состоят из пластикового корпуса в виде двух половинок, имеющих резьбу для герметичного соединения, а также плавкую вставку (D01), размещающаяся внутри корпуса предохранителя.
Предохранителя В 6770 подключаются к светильникам посредством проводов, со снятой на торцах изоляцией, которые вставляются в отверстия корпуса и фиксируются винтами

Максимальное сечение провода, подключаемого к предохранителю составляет 4 мм².
Предохранитель B 6770 поставляется в комплекте с плавкой вставкой типа D01 (E14). В зависимости от силы тока, на который рассчитана плавкая вставка, разновидности предохранителя бывают следующими: GURO-B 6770 на 2A, GURO-B 6770 на 4A, GURO-B 6770 на 6A, GURO-B 6770 на 10A.

Предохранитель проходной VO1



Предохранитель VO1, имеют корпус, состоящий из двух половинок, изготовленных из прочного атмосфероустойчивого пластика, и плавкую вставку D01 (E14). Половинки корпуса соединяются друг с другом посредством резьбовым соединением. На одной из половинок корпуса имеется резиновое уплотнительное кольцо, которое обеспечивает герметичность корпуса и предохраняет его от воздействия окружающей среды.

Данный предохранитель отличается наличием короткого бокового алюминиевого штыря (не изолированного), которое дает возможность его подключения к питающей линии через кабельный ответвительный зажим. В то время, как на другой половинке имеется отверстие, закрываемое резиновой пробкой, через которое провод, идущий к светильнику, заводится в корпус и обжимается в контактном цилиндре с помощью опрессовки.



Предохранитель CCFBD



Предохранитель CCFBD соединяется с проводами СИП путем опрессо

вки зачищенных и вставленных в гильзообразные контактные части половинок корпуса предохранителя жил СИП. Опрессовка выполняется шестигранными матрицами типа Е-140 с помощью ручного пресса. Имеется две модификации CCFBD: для сечений изолированного провода 6 и 10 мм2, СИП 16 и 25 мм2 , что определяется внутренним диаметром контактной части корпуса предохранителя. Длина корпуса 175 мм, ширина 52 мм, масса без плавкой вставки 125 г.

Разновидности предохранителя: CCFBD 6-6, CCFBD 10-10, CCFBD 16-16, CFBD 16, CCFBD 25-25.
Типы используемой плавкой вставки: AD 16-22x58, AD 32-22x58, AD 63-22x58, СН22х58 на 16А, СН22х58 на 20А, СН22х58 на 32А, СН22х58 на 40А, СН22х58 50А, СН22х58 на 63А, СН22х58 на 80А, СН22х58 на 100А.



Плавкая вставка D01 (Е14)


Характеристики плавкой вставки D01 (E14):
Габариты 36хØ11 мм;
Номинальное напряжение 400 В;
Номинальная частота 50 Гц;
Номинальный ток 2А, 4А, 6А, 10А, 13А, 16А;
Предельная отключающая способность 8кА (50кА)

















vertical-opora.ru

Проходные предохранители | Общество с ограниченной ответственностью ЭлМет

Электротехническая продукция


Проходные предохранители ПП-1(PP-1, B6770, В67-70) и VO-1 (аналог PF 35, SV 29.63) в комплекте с плавкой вставкой.

Цена: 230 р/комплект

или отдельно

Корпус предохранителя  — 175 р/шт*
Предохранитель DO1          — 55 р/шт*



Проходной предохранитель ПП-1

Проходной предохранитель ПП-1 в комплекте с плавкой вставкой.



Корпус предохранителя VO-1

Цена 296 р/шт в комплекте с прокалывающим зажимом РС 95-10 и плавкой вставкой на 2А, 6А или 10А.

АНАЛОГИ

NILED: PF 35

ENSTO: SV29.63

Корпус предохранителя V0-1 применяется в комбинации с предохранителями мощности 2А-16А. Служит для защиты абонентских ответвлений от превышения номинального тока.

На магистральную линию подключается при помощи изолированных герметичных зажимов.
Корпус предохранителя V0-1 выполнен из материала устойчивого к ультрафиолетовому излучению.

Фото предохранителя V0-1 в сравнении с проходным предохранителем ПП-1

Фото предохранителя V0-1 в разобранном виде

ooo-elmet.ru

Проходные предохранители | Общество с ограниченной ответственностью ЭлМет

Электротехническая продукция


Проходные предохранители ПП-1(PP-1, B6770, В67-70) и VO-1 (аналог PF 35, SV 29.63) в комплекте с плавкой вставкой.

Цена: 224 р/комплект

или отдельно

Корпус предохранителя  — 170 р/шт
Предохранитель DO1          — 54 р/шт

ВСЕ ЦЕНЫ С НДС



Проходной предохранитель ПП-1

Проходной предохранитель ПП-1 в комплекте с плавкой вставкой.



Корпус предохранителя VO-1

Цена 296 р/шт в комплекте с прокалывающим зажимом РС 95-10 и плавкой вставкой на 2А, 6А или 10А.

АНАЛОГИ

NILED: PF 35

ENSTO: SV29.63

Корпус предохранителя V0-1 применяется в комбинации с предохранителями мощности 2А-16А. Служит для защиты абонентских ответвлений от превышения номинального тока.
На магистральную линию подключается при помощи изолированных герметичных зажимов.
Корпус предохранителя V0-1 выполнен из материала устойчивого к ультрафиолетовому излучению.

Фото предохранителя V0-1 в сравнении с проходным предохранителем ПП-1

Фото предохранителя V0-1 в разобранном виде



ooo-elmet.ru

Предохранители, адаптеры, колпачки и проходные предохранители

Проходной предохранитель B 6770

Колпачок и предохранитель D01

Колпачок, адаптер, предохранитель D II

Проходной предохранитель В 6770 в комплекте с предохранителем типа D01 (E14)

Для установки в узких опорах или непосредственно на зарядном проводе светильника. Для присоединения проводов с обеих сторон сечением до 4 мм2.

Номинальный

ток

                      Обозначение для заказа

2 A

GURO-B 6770- 2A

4 A

GURO-B 6770- 4A

6 A

GURO-B 6770- 6A

10 A

GURO-B 6770-10A

Арматура для предохранителей типа D01 (E14)

Номинальный ток

Обозначение для заказа



Предохранитель

D01 (E14)      Адаптер

Колпачок

-



GURO-F-D1-SC

2 A

GURO-F-D1-02              GURO-F-D1-AS02



4 A

GURO-F-D1-04              GURO-F-D1-AS04



6 A

GURO-F-D1-06             GURO-F-D1-AS06



10 A

GURO-F-D1-10            GURO-F-D1-AS10



16 A

GURO-F-D1-16



Держатель предохранителя D01 может использоваться без адаптера

Арматура для предохранителей типа DII (E27)

Номинальный ток

Обозначение для заказа





Предохранитель DII (E27)

Адаптер

Колпачок

-





GURO-F-D2-SC

2 A

GURO-F-D2-02

GURO-F-D2-AS06



4 A

GURO-F-D2-04

GURO-F-D2-AS06



6 A

GURO-F-D2-06

GURO-F-D2-AS06



10 A

GURO-F-D2-10

GURO-F-D2-AS10



16 A

GURO-F-D2-16

GURO-F-D2-AS16



20 A

GURO-F-D2-20

GURO-F-D2-AS20



25 A

GURO-F-D2-25

GURO-F-D2-AS25



Держатель предохранителя DII может использоваться без адаптера



www.raychem.biz

Плавкие предохранители. Виды и устройство. Работа и применение

Компонент одноразового применения защищает источник тока от излишней нагрузки, и является наиболее слабым звеном электрической цепи. Плавкие предохранители входят в состав практически всех электросетей. Это устройство состоит из отрезка проволоки, сечение которого рассчитано на прохождение тока определенной величины. При возникновении чрезмерной нагрузки в цепи, плавкий элемент расплавляется и разрывает цепь.

Основными свойствами предохранителя являются: номинальное напряжение, номинальный ток, предельно допустимый ток.

Некоторые люди считают, что качество предохранителя зависит от толщины проволоки в нем. Но это не совсем так. Неквалифицированный расчет толщины плавкой вставки легко становится причиной пожара, так как кроме самого предохранителя нагреваются и провода, составляющие цепь. Если поставить предохранитель со слишком тонкой проволокой, то он не обеспечит нормального функционирования и быстро разорвет цепь.

Принцип действия

Плавкие предохранители включают в промежуток электрической цепи таким образом, что по ним проходит общий ток нагрузки этой цепи. До превышения верхней границы тока проволочный элемент теплый, либо холодный. Но, при появлении в цепи значительной нагрузки или возникновения короткого замыкания величина тока значительно повышается, расплавляет плавкий проволочный элемент, что приводит к автоматическому разрыву цепи.

Плавкие предохранители действуют в 2-х режимах, отличающихся между собой:

  • Нормальный режим, когда устройство нагревается в установившемся процессе, в котором он весь нагревается до рабочей температуры и выделяет тепло наружу. На каждом предохранителе указана наибольшая величина тока, при которой происходит расплавление проволочного элемента. В корпусе вставки могут находиться плавкие элементы, рассчитанные на разную силу тока.
  • Режим перегрузки и короткого замыкания. Устройство выполнено таким образом, что при повышении силы тока до верхней допустимой границы, плавкий элемент очень быстро сгорает. Для достижения такого свойства плавкий элемент в некоторых местах выполняют с меньшим сечением. На них выделяется больше тепла, чем в других местах. Во время замыкания оплавляются и размыкают цепь все узкие участки плавкого элемента. В это время вокруг места оплавления образуется электрическая дуга, которая гаснет в корпусе предохранителя.
Маркировка

Обозначение предохранителей представляют две буквы. Рассмотрим подробнее маркировку плавких предохранителей.

Первая из букв определяет интервал защиты:

  • a — частичный интервал (защита от короткого замыкания (КЗ)).
  • g — полный интервал (защита от КЗ и перегрузки).

Вторая буква определяет вид защищаемого устройства:

  • G — универсальный тип для защиты разного оборудования.
  • L — защита проводов и распредустройств.
  • B — защита оборудования горного производства.
  • F — защита цепей с малым током.
  • M — защита отключающих устройств и электромоторов.
  • R — защита полупроводниковых приборов.
  • S — быстрое срабатывание при КЗ и среднее срабатывание при перегрузке.
  • Tr — защита трансформаторов.
виды и устройство
Слаботочные вставки

Эти предохранители служат для защиты электрических устройств небольшой мощности с потреблением тока до 6 А.

Первая цифра – наружный диаметр, 2-я – длина предохранителя.

  • 3 х 15.
  • 4 х 15.
  • 5 x 20.
  • 6 x 32.
  • 7 х 15.
  • 10 х 30.
Вилочные предохранители

Служат для использования в автомобилях, и защищают их цепи от перегрузок. Вилочные вставки изготавливаются на напряжение до 32 В. Внешний вид их конструкции сдвинут в сторону, так как контакты находятся с одной стороны, а плавкая часть с другой.

  • Миниатюрные вставки.
  • Обычные.
Пробковые вставки

Применяются в жилых домах, работают при токе до 63 А.

Такие плавкие предохранители используют для приборов освещения, защиты бытовых устройств, счетчиков, маломощных электродвигателей. Они отличаются от трубчатых вставок методом крепления.

Трубчатые вставки

Такие вставки изготавливают в закрытом виде с корпусами из материала – фибры, которая образует газ, создающий большое давление, разрывающее цепь.Контакты.

  1. Колпачки.
  2. Кольца.
  3. Фибра.
  4. Вставка плавкая.
Ножевые предохранители

 Рабочий ток достигает 1,25 кА. Типоразмеры ножевых видов:

  • 000 – до 100 А.
  • 00 – до 160 А.
  • 0 – до 250 А.
  • 1 – до 355 А.
  • 2 – до 500 А.
  • 3 – до 800 А.
  • 4 – до 1250 А.
Кварцевые

Этот вид вставок является токоограничивающим, не образующим газов, служит для внутреннего монтажа. Предохранители кварцевого вида выполняются на напряжение до 36 киловольт.

1 – Патрон (керамика, стекло).
2 – Вставка плавкая.
3 – Колпачки (металл).
4 — Наполнитель.
5 – Указатель.

Патрон закрывается с помощью колпачков, обеспечивая герметичность. К наполнителю предъявляются определенные требования:

  • Прочность (электрическая).
  • Высокая теплопроводность.
  • Не должен образовывать газы.
  • Не должен впитывать влагу.
  • Частицы наполнителя должны быть строго необходимого размера, во избежание их спекания, либо невозможности погасить дугу.

Таким требованиям отвечает песок из кварца. Плавкий элемент выполняется из меди с покрытием серебром. Из-за значительной длины плавкий элемент навивают в виде спирали.

Газогенерирующие

К такому виду относятся разборные предохранители ПР, стреляющие вставки для внешней установки ПСН, выхлопные ПВТ для трансформаторов.

Вставка ПР служит для монтажа внутри помещений в устройствах до 1000 вольт. Она состоит из:

  1. Патрон, сделан из фибры с латунными кольцами по краям. На конце накручены колпачки из латуни.
  2. Колпачки.
  3. Плавкий элемент в виде цинковой пластины.
  4. Контакты.

При сгорании вставки под воздействием электрической дуги образуется значительное количество газа. Его давление возрастает, дуга гаснет в потоке газа. Вставка выполняется V-образной формы, так как во время сгорания узкого места образуется меньшее количество паров металла, препятствующего погашению дуги.

Термопредохранители

Этот вид вставок является одноразовым устройством. Он служит для защиты дорогих элементов оборудования от перегрева выше границы установленной температуры. Внутри корпуса размещены термочувствительные материалы, что обеспечивает установку вставок в цепях с большим током.

Принцип работы заключается в следующем. В нормальном режиме вставка имеет сопротивление, равное нулю. При нагревании корпуса от защищаемого устройства до температуры сработки повреждается термочувствительная перемычка, которая разрывает цепь питания устройства. После сработки нужно произвести замену термопредохранителя и устранить причину поломки.

Такие плавкие предохранители стали популярными в бытовых электрических устройствах: тостерах, кофеварках, утюгах, а также в климатическом оборудовании.

Общие особенности

Плавкие предохранители отличаются по свойствам срабатывания от номинального тока. Плавкие предохранители имеют инертность срабатывания, поэтому у профессионалов они часто применяются для селективной защиты вместе с электрическими автоматами.

Правила регулируют защиту воздушных линий так, чтобы вставка срабатывала за 15 с. Важной величиной служит время разрушения проводника при работе с током, превышающим установленное значение. Чтобы снизить это время, некоторые конструкции предохранителей имеют предварительно натянутую пружину. Она разводит края разрушенного проводника, во избежание возникновения электрической дуги.

Корпуса предохранителей производят из прочных сортов керамики. Для малых токов применяют вставки с корпусами из стекла. Корпус вставки играет роль основной детали. На ней закреплен плавкий элемент, указатель срабатывания, контакты, таблица с данными. Также корпус выступает в качестве камеры погашения электрической дуги.

Недостатки плавких предохранителей
  • Возможность применения один раз.
  • Значительным недостатком плавких вставок является его устройство, позволяющее недобросовестным специалистам производить шунтирование (применять «жучки»). Это может привести к возгоранию проводки.
  • В 3-фазных цепях электромоторов при срабатывании одного предохранителя пропадает одна фаза, что приводит чаще всего к неисправностям двигателя. В этом случае целесообразно применять реле контроля фаз.
  • Имеется возможность незаконной установки предохранителя на повышенный номинал тока.
  • Может произойти перекос фаз в 3-фазных сетях при значительных токах.
Достоинства плавких предохранителей
  • В ассимметричных 3-фазных цепях в аварийных случаях на 1-й фазе, электрический ток исчезнет только на этой фазе, другие фазы будут продолжать питание потребителей. При больших токах такую ситуацию нельзя допускать, так как это приведет к перекосу фаз.
  • Из-за слабой скорости действия плавкие предохранители можно применять для избирательности.
  • Селективность самих вставок при последовательной схеме имеет расчет намного проще, по сравнению с автоматическими предохранителями, так как номинальные токи предохранителей, соединенных последовательно должны иметь отличия между собой в 1,6 раза.
  • Конструкция плавкого предохранителя значительно проще, чем у электрического автомата, поэтому поломка механизма исключена. Это дает полную гарантию отключения цепи во время аварии.
  • После замены предохранителя с плавким элементом, в цепи снова возобновляется защита со свойствами, удовлетворяющими производителю устройств, в отличие от применения автомата, у которого могут подгореть контакты, тем самым изменятся характеристики защиты.
Похожие темы:

electrosam.ru

Плавкие предохранители: устройство и характеристики

Содержание:

  1. Для чего применяются плавкие предохранители
  2. Устройство плавкого предохранителя
  3. Характеристики плавких предохранителей
  4. Виды плавких предохранителей
  5. Маркировка плавких предохранителей

Современные электрические сети и устройства очень сложные и требуют надежной защиты от возможных перегрузок и коротких замыканий. Основную защитную роль в таких случаях играют различные предохранительные устройства. Среди всего разнообразия этих устройств, наиболее распространенными считаются плавкие предохранители, обладающие высокой степенью надежности, простотой в эксплуатации и сравнительно невысокой стоимостью.

Несмотря на широкое использование автоматических защитных устройств, плавкие вставки сохраняют свою актуальность при защите электронной аппаратуры, автомобильных электросетей, промышленных электроустановок и систем энергоснабжения. Они до сих пор применяются в распределительных щитах многих жилых домов, благодаря надежной работе, небольшим размерам, стабильным характеристикам и возможности быстрой замены.

Для чего применяются плавкие предохранители

В случае соединения двух проводов, подключенных к источнику тока, наступит всем известный эффект короткого замыкания. Причиной может стать испорченная изоляция, неправильное подключение потребителей и т.д. При сравнительно небольшом сопротивлении проводов, в этот момент по ним будет протекать очень высокий ток. В результате перегрева проводов загорается изоляция, что может привести к пожару.

Избежать негативных последствий вполне возможно путем включения в электрическую цепь плавких предохранителей, известных также под наименованием пробок. В случае превышения током допустимой величины, проволочка внутри предохранителя сильно нагревается и быстро расплавляется, разрывая в этом месте электрическую цепь.

Конструкция предохранителей может быть трубчатой или пробочной. Трубочные элементы изготавливаются в закрытом фибровом корпусе, обладающим свойствами газогенерации. В случае повышения температуры внутри трубки создается высокое давление, вызывающее разрыв цепи. Пробочные предохранители имеют стандартную конструкцию, оборудованную проволокой, расплавляющейся под действием высокого электрического тока.

Существует еще одна разновидность так называемых самовосстанавливающихся предохранителей, изготовленных из полимерных материалов, изменяющих свою структуру при разных температурах. Существенный нагрев приводит к резкому изменению сопротивления в сторону увеличения, в результате чего цепь разрывается. Дальнейшее остывание вызывает уменьшение сопротивления, поэтому цепь вновь замыкается. В основном такие предохранители используются в сложных цифровых устройствах. В обычных силовых сетях они не применяются из-за высокой стоимости.

Иногда некоторые умельцы пытаются заменить сгоревший предохранитель, используя вместо него так называемые жучки, представляющие собой кусок толстого провода или тонких проволочек, скрученных в общий пучок. Такие самодельные устройства категорически запрещается использовать, поскольку ток при коротком замыкании будет недопустимо высоким. Сильный нагрев проводки вызовет ее повреждение, возгорание и пожар.

Устройство плавкого предохранителя

В состав входит корпус или патрон, обладающий электроизоляционными свойствами, и сама плавкая вставка. Ее концы соединяются с клеммами, которые последовательно включают предохранитель в электрическую цепь, совместно с защищаемым устройством или электрической линией. Материал плавкой вставки выбирается с таким расчетом, чтобы он мог расплавиться раньше, чем температурный показатель проводов выйдет на опасный уровень, либо потребитель в результате перегрузки выйдет из строя.

Исходя из конструктивных особенностей, плавкие предохранители могут быть патронными, пластинчатыми, пробочными и трубочными. Расчетная сила тока, которую способна выдержать плавкая вставка, указывается на корпусе устройства.

Довольно простая конструкция у низковольтных предохранителей. Под воздействием высокого тока плавкая вставка или токопроводящий элемент подвергается сильному нагреву, после чего при достижении определенной температуры плавится в дугогасящей среде и испаряется, разрывая защищаемую цепь. Именно так работает плавкий предохранитель в электрической цепи.

Для того чтобы горячие газы и жидкий металл не попадали в окружающую среду применяется керамический изолятор, он же корпус устройства, устойчивый к воздействию высоких температур и значительного внутреннего давления. Защитные крышки, расположенные по краям предохранителя, оборудованы специальными планками под унифицированные рукоятки, захватывающие плавкие вставки при замене негодных элементов. С помощью защитных крышек и керамического корпуса создается взрывонепроницаемая оболочка, ограничивающая коммутационную электрическую дугу.

Песок, заполняющий внутреннее пространство, ограничивает силу тока. Материал выбирается с определенными размерами кристаллов, после чего он уплотняется надлежащим образом. Как правило предохранители заполняются кварцевым кристаллическим песком, имеющим высокую химическую и минералогическую чистоту. Соединение плавкой вставки с основанием-держателем осуществляется механическим способом, при помощи контактных ножей. Для их изготовления используется медь или медные сплавы, покрытые оловом или серебром.

Характеристики плавких предохранителей

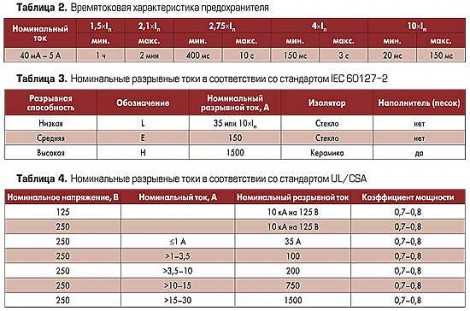

Основная характеристика заключается в прямой зависимости времени плавления от силы тока. Поэтому, то время, за которое плавкая вставка предохранителя перегорает, соответствует определенному току. Данный параметр больше известен, как времятоковая характеристика.

Кроме временного показателя существуют и другие характеристики, с помощью которых производится определение типов плавких предохранителей. Среди них, в первую очередь, следует отметить номинальный ток. Это наиболее допустимый ток нагрузки по условиям нагрева корпуса предохранителя в течение продолжительного времени. Выбирая устройство по этому показателю, должна учитываться нагрузка электрической цепи, а также условия работы предохранителя.

В некоторых случаях, номинальный ток может быть выше, чем ток в самой электрической цепи. Например, в пусковых устройствах электродвигателей, чтобы избежать перегорания предохранителя во время пуска. Следует учитывать, номинальный ток предохранителя должен соответствовать номинальному току заменяемого элемента.

В свою очередь, номинальный ток заменяемого элемента представляет собой максимально допустимый ток нагрузки в течение длительного времени, когда этот элемент установлен в держателе или в контактах. Кроме того, существуют номинальные токи основания и патрона предохранителя, которые нужно учитывать при выборе защитного устройства. Кроме того, используется такой показатель, как номинальное напряжение. Данный параметр представляет собой межполюсное напряжение, совпадающее с номинальным междуфазным напряжением защищаемых электрических сетей.

Для того, чтобы плавкие предохранители обеспечивали надежную защиту, значение данной величины должно быть больше или равно напряжению защищаемого объекта. Например, предохранитель с номинальным напряжением 400 вольт может использоваться для защиты цепей на 220 вольт, но ни в коем случае, не наоборот. Таким образом, эта величина характеризует возможность предохранителя своевременно разрывать электрическую цепь и гасить дугу.

Поэтому, при выборе предохранителя в качестве защитного средства, необходимо в обязательном порядке учитывать параметры, которые позволяют обеспечить надежную защиту объекта.

Виды плавких предохранителей

Для всех устройств этого типа существуют общая классификация в соответствии с их основными свойствами.

Плавкие вставки могут закрываться по-разному, в связи с этим отличаются и внешние эффекты, возникающие при отключении тока. Такие предохранители разделяются на следующие виды:

  • Открытая плавкая вставка, в которой отсутствуют устройства для ограничения объема дуги, выброса расплавленных металлических частиц и пламени.
  • Полузакрытый патрон с оболочкой, открытой с одной или двух сторон. Он создает определенную опасность для людей, находящихся поблизости.
  • Закрытый патрон. Является наиболее надежным, поскольку у него отсутствуют все вышеперечисленные недостатки. Практически все современные предохранители выпускаются именно с закрытым патроном.

Гашение дуги может выполняться разными способами. В зависимости от этого предохранители бывают с наполнителем или без наполнителя. В первом случае применяются порошкообразные, волокнистые или зернистые компоненты, а во втором – за счет движения газов или высокого давления в патроне. Конструкции самих патронов разделяются на разборные и неразборные. Первый вариант предполагает замену расплавленной вставки, а во втором случае придется менять весь элемент. В некоторых случая неразборные патроны могут быть перезаряжены в специальных мастерских.

Предохранители могут быть заменены или не заменены будучи под напряжением. В первом случае замена может быть произведена прямо руками, не касаясь частей, находящихся под напряжением. Во втором случае устройство в обязательном порядке отключается от напряжения.

Маркировка плавких предохранителей

Каждый плавкий предохранитель на схеме обозначается определенной символикой. Стандартная маркировка состоит из двух буквенных символов. Первые буквы определяют защитный интервал: a – частичный (защита лишь от коротких замыканий) и g – полный (обеспечивается защита от коротких замыканий и перегрузок).

Вторая буква означает типы защищаемых устройств:

  • G – защищает любое оборудование.
  • F – защищаются только цепи с малым током.
  • Tr – защита трансформаторов.
  • М – электродвигатели и отключающие устройства.

Более подробную информацию о маркировке предохранителей можно получить в справочниках, предназначенных для специалистов-электротехников.

electric-220.ru

Плавкие предохранители: описание, назначение, типы


Плавкие предохранители — два основных типа

В теории и практике плавкие предохранители разделяются на два основных типа. Такое деление происходит по величине напряжения рабочей сети, для которой предназначен предохранитель. Разделяют низковольтные и плавкие высоковольтные предохранители.

Низковольтные предохранители рассчитаны на напряжение до 1000 Вольт. Маркируются плавкие низковольтные предохранители, как ПН или ПР.

Предохранители ПН это низковольтные предохранители с мелкозернистым наполнителем вокруг плавкой медной вставки. Рассчитаны предохранители ПН до тока 630 Ампер.

Предохранители ПР рассчитаны на токи 15-60 ампер. Они проще предохранителей ПН, но все равно гасят электрическую дугу при коротком замыкании.

Применение предохранителей ПН и ПР

Предохранители ПН и ПР предназначены для защиты кабельных и воздушных линий электропередач и защиты электрических машин. Устанавливаются предохранители во вводных, вводно-распределительных щитах, в различных сборках. С помощью предохранителей защищаются силовые трансформаторы со стороны высокого напряжения.

В быту вы сталкивались с плавкими предохранителями этого типа, если делали электрику своими руками в доме или на даче. В зависимости от мощности потребления, на вводе электропитания в дом, ставится вводной щит с плавкими предохранителями. Уже после вводного щита, устанавливается распределительный щит для разделения электропроводки на группы и защитой групп розеток и групп освещения автоматами защиты.

Устройство предохранителей

Основой предохранителя является так называемая плавкая вставка. Именно она перегорает при перегрузке или коротком замыкании. Для погашения дуги, образующейся при перегорании вставки, вставку окружают дугогасящим приспособлением. В предохранители ПН это камера с мелкозернистым кварцевым песком. В предохранители ПР это фибровый трубчатый патрон.

 Плавкие предохранители пробочного типа

Отдельно хочется остановиться на предохранителях пробочного типа.

Вы их могли встречать, в старых, да и не очень старых, квартирах и домах. По конструкции это стационарно установленный патрон, в который вворачивается плавкий предохранитель с цоколем. При аварийной ситуации пробка перегорает. В современном исполнении пробка может быть с кнопкой, которая является аналогом выключателя. После аварии, кнопка взводит предохранитель в рабочее положение.

Подключение плавкого пробочного предохранителя

В подключении пробочного предохранителя своими руками нет ничего сложного. У предохранителя две клеммы. На вводную клемму подключается фазный провод питания, на вторую фазный провод подающий питание в квартиру или дом.

Важно! Особенностью подключения плавкого пробочного предохранителя, является следующее. Если вы вывинтите пробку предохранителя, на рубашке патрона не должно быть напряжения.

Номиналы плавких предохранителей

Номиналы плавких предохранителей выбираются по наименьшим расчетным токам электросети или отдельных электрических цепей.

Если вы меняете плавкие предохранители на автоматические выключатели (АВ), то номинал АВ должен быть на шаг больше номинала предохранителя. Например, смотрите фото:

Примечания

Все плавкие предохранители, должны быть подписаны с указанием их номиналов и назначения.

©Ehto.ru

Еще статьи

Похожие посты:


ehto.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
