Предохранитель ПН2-250 – Кореневский завод низковольтной аппаратуры
Опросный лист
ГОСТ 17242-86
Предохранители плавкие серии ПН2 с плавкими вставками общего назначения типа gG предназначены для защиты электрических цепей трёхфазного переменного и постоянного тока от перегрузок и токов короткого замыкания.
Предохранитель представляет собой плавкую вставку ПН2, установленную на изоляционное основание А-632.
Технические характеристики Габаритные размеры СертификатыХарактеристика | Ед.измерения | Значение |
Номинальное напряжение Uп | В | Переменный ток 380 |
Постоянный ток 220 | ||
Номинальный ток плавкой вставки Iп | A | от 80 до 250 |
Наибольший ток отключения | кА | Переменный ток 100 | Наибольший ток отключения | кА | Постоянный ток 100 |
Предохранитель ПН2-250, масса не более – 0,56кг.

Исполнение | Размеры | Масса, кг | ||||||||||
А | A1 | А2 | А3 | B | H1 | L | L1 | D1 | D2 | рис.1 | рис.2 | |
ПН2-250 | 96 | 18 | 20 | 113 | 68 | 78 | 196 | 141 | М10 | М5 | 0,8 | 0,75 |
nva-korenevo.ru
Предохранитель ПН2-600 – Кореневский завод низковольтной аппаратуры
Опросный лист
ГОСТ 17242-86
Предохранители плавкие серии ПН2 с плавкими вставками общего назначения типа gG предназначены для защиты электрических цепей трёхфазного переменного и постоянного тока от перегрузок и токов короткого замыкания.
Предохранитель представляет собой плавкую вставку ПН2, установленную на изоляционное основание А-632.
Технические характеристики Габаритные размеры СертификатыХарактеристика | Ед.измерения | Значение |
Номинальное напряжение Uп | В | Переменный ток 380 |
Постоянный ток 220 | ||
Номинальный ток плавкой вставки Iп | A | от 315 до 630 |
Наибольший ток отключения | кА | Переменный ток 25 | Наибольший ток отключения | кА | Постоянный ток 40 |
Предохранитель ПН2-600, масса не более – 1,1кг.

Исполнение | Размеры | Масса, кг | ||||||||||
А | A1 | А2 | А3 | B | H1 | L | L1 | D1 | D2 | рис.1 | рис.2 | |
ПН2-600 | 111,5 | 18 | 46 | 146,5 | 68 | 97 | 290 | 200 | М12 | М5 | 1,65 | 1,6 |
nva-korenevo.ru
Предохранитель ПН2-100 – Кореневский завод низковольтной аппаратуры
Опросный лист
Артикул: 005.991.003.001
Вес нетто КГ: 0,31
Вес брутто КГ: 0,33
Кратность упаковки: 12
Размеры упаковки мм: 139х269х118
Объём упаковки М3: 0,002
ТУ3424-015-05755766-2006ГОСТ 17242-86
Предохранители плавкие серии ПН2 с плавкими вставками общего назначения типа gG предназначены для защиты электрических цепей трёхфазного переменного и постоянного тока от перегрузок и токов короткого замыкания.
Предохранитель представляет собой плавкую вставку ПН2, установленную на изоляционное основание А-632.
Технические характеристики Габаритные размеры СертификатыХарактеристика | Ед.измерения | Значение |
Номинальное напряжение Uп | В | Переменный ток 380 |
Постоянный ток 220 | ||
Номинальный ток плавкой вставки Iп | A | от 6 до 160 |
Наибольший ток отключения | кА | Переменный ток 100 | Наибольший ток отключения | кА | Постоянный ток 100 |
Предохранитель ПН2-100, масса не более – 0,31кг.

Исполнение | Размеры | Масса, кг | ||||||||||
А | A1 | А2 | А3 | B | H1 | L | L1 | D1 | D2 | рис.1 | рис.2 | |
ПН2-100 | 85 | 18 | 22 | 103 | 68 | 64 | 182 | 123 | М8 | М5 | 0,53 | 0,48 |
Артикул | Наименование | Цена с НДС, р. на 12.08.19 | Наличие |
---|---|---|---|
7991000005 | Вставка плавкая ПН2-100 – СТ. Пл.вст. на 100А | 55.20 | ◻◻◻◻◻ |
7990100003 | Вставка плавкая ПН2-100 – СТ. Пл.вст. на 10А | 55.20 | ◻◻◻◻◻ |
7990160003 | Вставка плавкая ПН2-100 – СТ. Пл.вст. на 16А | 55.20 | ◻◻◻◻◻ |
7990250004 | Вставка плавкая ПН2-100 – СТ. Пл.вст. на 25А | 55.20 | ◻◻◻◻◻ |
7990320004 | Вставка плавкая ПН2-100 – СТ. Пл.вст. на 31,5А | 55.20 | ◻◻◻◻◻ |
7990400004 | Вставка плавкая ПН2-100 – СТ. Пл.вст. на 40А | 55.20 | ◻◻◻◻◻ |
7990500004 | Вставка плавкая ПН2-100 – СТ. Пл.вст. на 50А | 55.20 | ◻◻◻◻◻ |
7990630004 | Вставка плавкая ПН2-100 – СТ. Пл.вст. на 63А | 55.20 | ◻◻◻◻◻ |
7990800004 | Вставка плавкая ПН2-100 – СТ. Пл.вст. на 80А | 55.20 | ◻◻◻◻◻ |
7990080001 | Вставка плавкая ПН2-100 – СТ. Пл.вст. на 8А | 55.20 | ◻◻◻◻◻ |
7991000004 | Вставка плавкая ПН2-100 Пл.вст. на 100А | 78.00 | ◻◻◻◻◼ |
7990100001 | Вставка плавкая ПН2-100 Пл.вст. на 10А | 78.00 | ◻◻◻◻◻ |
7990120001 | Вставка плавкая ПН2-100 Пл.вст. на 12А | 78.00 | ◻◻◻◻◻ |
7990160002 | Вставка плавкая ПН2-100 Пл.вст. на 16А | 78.00 | ◻◻◻◻◻ |
7990200002 | Вставка плавкая ПН2-100 Пл.вст. на 20А | 78.00 | ◻◻◻◻◻ |
7990250002 | Вставка плавкая ПН2-100 Пл.вст. на 25А | 78.00 | ◻◻◻◻◻ |
7990320003 | Вставка плавкая ПН2-100 Пл.вст. на 31,5А | 78.00 | ◻◻◻◻◻ |
7990400003 | Вставка плавкая ПН2-100 Пл.вст. на 40А | 78.00 | ◻◻◻◻◻ |
7990500003 | Вставка плавкая ПН2-100 Пл.вст. на 50А | 78.00 | ◻◻◻◻◻ |
7990060001 | Вставка плавкая ПН2-100 Пл.вст. на 6,3А | 78.00 | ◻◻◻◻◻ |
7990630003 | Вставка плавкая ПН2-100 Пл.вст. на 63А | 78.00 | ◻◻◻◻◻ |
7990800003 | Вставка плавкая ПН2-100 Пл.вст. на 80А | 78.00 | ◻◻◻◻◻ |
110863 | Вставка плавкая ПН2-100-100А-У3-КЭАЗ | 87.25 | ◼◼◼◼◼ |
120102 | Вставка плавкая ПН2-100-10А-У3-КЭАЗ | 87.25 | ◻◻◼◼◼ |
120103 | Вставка плавкая ПН2-100-16А-У3-КЭАЗ | 87.25 | ◼◼◼◼◼ |
120104 | Вставка плавкая ПН2-100-20А-У3-КЭАЗ | 87.25 | ◻◻◻◻◻ |
120105 | Вставка плавкая ПН2-100-25А-У3-КЭАЗ | 87.25 | ◼◼◼◼◼ |
110865 | Вставка плавкая ПН2-100-31,5А-У3-КЭАЗ | 87.25 | ◻◼◼◼◼ |
110867 | Вставка плавкая ПН2-100-40А-У3-КЭАЗ | 87.25 | ◼◼◼◼◼ |
110869 | Вставка плавкая ПН2-100-50А-У3-КЭАЗ | 87.25 | ◻◼◼◼◼ |
110871 | Вставка плавкая ПН2-100-63А-У3-КЭАЗ | 87.25 | ◻◻◻◻◻ |
110873 | Вставка плавкая ПН2-100-80А-У3-КЭАЗ | 87.25 | ◻◻◻◻◻ |
110874 | Вставка плавкая ПН2-100-С-100А-У3-КЭАЗ | 61.28 | ◻◻◻◻◻ |
120108 | Вставка плавкая ПН2-100-С-31,5А-У3-КЭАЗ | 61.28 | ◼◼◼◼◼ |
120109 | Вставка плавкая ПН2-100-С-40А-У3-КЭАЗ | 61.28 | ◼◼◼◼◼ |
120111 | Вставка плавкая ПН2-100-С-50А-У3-КЭАЗ | 61.28 | ◼◼◼◼◼ |
120112 | Вставка плавкая ПН2-100-С-63А-У3-КЭАЗ | 61.28 | ◼◼◼◼◼ |
120113 | Вставка плавкая ПН2-100-С-80А-У3-КЭАЗ | 61.28 | ◼◼◼◼◼ |
8010000034 | Вставка плавкая ПН2-250 -СТ. Пл.вст.на 100А | 103.20 | ◻◻◻◻◻ |
8012500032 | Вставка плавкая ПН2-250 -СТ. Пл.вст.на 125А | 103.20 | ◻◻◻◻◻ |
8016000033 | Вставка плавкая ПН2-250 -СТ. Пл.вст.на 160А | 103.20 | ◻◻◻◻◻ |
8020000035 | Вставка плавкая ПН2-250 -СТ. Пл.вст.на 200А | 103.20 | ◻◻◻◻◻ |
8025000035 | Вставка плавкая ПН2-250 -СТ. Пл.вст.на 250А | 103.20 | ◻◻◻◻◻ |
8008000032 | Вставка плавкая ПН2-250 -СТ. Пл.вст.на 80А | 103.20 | ◻◻◻◻◻ |
8010000035 | Вставка плавкая ПН2-250 Пл.вст.на 100А | 158.40 | ◻◻◻◻◻ |
8012500034 | Вставка плавкая ПН2-250 Пл.вст.на 125А | 158.40 | ◻◻◻◻◻ |
8016000035 | Вставка плавкая ПН2-250 Пл.вст.на 160А | 158.40 | ◻◻◻◻◻ |
8020000034 | Вставка плавкая ПН2-250 Пл.вст.на 200А | 158.40 | ◻◻◻◻◻ |
8025000037 | Вставка плавкая ПН2-250 Пл.вст.на 250А | 158.40 | ◻◻◻◻◼ |
8003200031 | Вставка плавкая ПН2-250 Пл.вст.на 31,5А | 158.40 | ◻◻◻◻◻ |
8004000034 | Вставка плавкая ПН2-250 Пл.вст.на 40А | 158.40 | ◻◻◻◻◻ |
8005000033 | Вставка плавкая ПН2-250 Пл.вст.на 50А | 158.40 | ◻◻◻◻◻ |
8006300034 | Вставка плавкая ПН2-250 Пл.вст.на 63А | 158.40 | ◻◻◻◻◻ |
8008000034 | Вставка плавкая ПН2-250 Пл.вст.на 80А | 158.40 | ◻◻◻◻◻ |
110876 | Вставка плавкая ПН2-250-100А-У3-КЭАЗ | 175.55 | ◻◻◻◻◻ |
110878 | Вставка плавкая ПН2-250-125А-У3-КЭАЗ | 175.55 | ◻◻◻◻◼ |
110880 | Вставка плавкая ПН2-250-160А-У3-КЭАЗ | 175.55 | ◻◻◼◼◼ |
110882 | Вставка плавкая ПН2-250-200А-У3-КЭАЗ | 175.55 | ◻◼◼◼◼ |
110883 | Вставка плавкая ПН2-250-250А-У3-КЭАЗ | 175.55 | ◼◼◼◼◼ |
120114 | Вставка плавкая ПН2-250-40А-У3-КЭАЗ | 175.55 | ◻◻◻◻◻ |
120115 | Вставка плавкая ПН2-250-50А-У3-КЭАЗ | 175.55 | ◻◻◻◻◻ |
120116 | Вставка плавкая ПН2-250-63А-У3-КЭАЗ | 175.55 | ◻◻◻◻◻ |
110886 | Вставка плавкая ПН2-250-80А-У3-КЭАЗ | 175.55 | ◻◻◻◻◻ |
120117 | Вставка плавкая ПН2-250-С-100А-У3-КЭАЗ | 89.33 | ◻◼◼◼◼ |
120118 | Вставка плавкая ПН2-250-С-160А-У3-КЭАЗ | 89.33 | ◻◻◻◻◻ |
120119 | Вставка плавкая ПН2-250-С-200А-У3-КЭАЗ | 89.33 | ◻◻◻◻◻ |
110887 | Вставка плавкая ПН2-250-С-250А-У3-КЭАЗ | 89.33 | ◻◻◻◻◼ |
8110000033 | Вставка плавкая ПН2-400 Пл.вст.на 100А | 270.00 | ◻◻◻◻◻ |
8112500031 | Вставка плавкая ПН2-400 Пл.вст.на 125А | 270.00 | ◻◻◻◻◻ |
8116000034 | Вставка плавкая ПН2-400 Пл.вст.на 160А | 270.00 | ◻◻◻◻◼ |
8120000034 | Вставка плавкая ПН2-400 Пл.вст.на 200А | 270.00 | ◻◻◻◻◻ |
8125000034 | Вставка плавкая ПН2-400 Пл.вст.на 250А | 270.00 | ◻◻◻◻◻ |
8125000037 | Вставка плавкая ПН2-400 Пл.вст.на 250А сталь | 152.64 | ◻◻◻◻◻ |
8103100031 | Вставка плавкая ПН2-400 Пл.вст.на 31,5А | 270.00 | ◻◻◻◻◻ |
8131500034 | Вставка плавкая ПН2-400 Пл.вст.на 315А | 270.00 | ◻◻◻◻◻ |
8131500037 | Вставка плавкая ПН2-400 Пл.вст.на 315А сталь | 152.64 | ◻◻◻◻◻ |
8135500034 | Вставка плавкая ПН2-400 Пл.вст.на 355А | 270.00 | ◻◻◻◻◻ |
8140000035 | Вставка плавкая ПН2-400 Пл.вст.на 400А | 270.00 | ◻◻◻◻◻ |
8140000039 | Вставка плавкая ПН2-400 Пл.вст.на 400А сталь | 152.64 | ◻◻◻◻◻ |
8104000031 | Вставка плавкая ПН2-400 Пл.вст.на 40А | 270.00 | ◻◻◻◻◻ |
8106300031 | Вставка плавкая ПН2-400 Пл.вст.на 63А | 270.00 | ◻◻◻◻◻ |
8108000031 | Вставка плавкая ПН2-400 Пл.вст.на 80А | 270.00 | ◻◻◻◻◻ |
120121 | Вставка плавкая ПН2-400-100А-У3-КЭАЗ | 301.22 | ◼◼◼◼◼ |
120122 | Вставка плавкая ПН2-400-160А-У3-КЭАЗ | 301.22 | ◻◻◼◼◼ |
110888 | Вставка плавкая ПН2-400-200А-У3-КЭАЗ | 301.22 | ◼◼◼◼◼ |
110889 | Вставка плавкая ПН2-400-250А-У3-КЭАЗ | 301.22 | ◼◼◼◼◼ |
110890 | Вставка плавкая ПН2-400-315А-У3-КЭАЗ | 301.22 | ◼◼◼◼◼ |
110891 | Вставка плавкая ПН2-400-355А-У3-КЭАЗ | 301.22 | ◻◻◻◻◻ |
110892 | Вставка плавкая ПН2-400-400А-У3-КЭАЗ | 301.22 | ◼◼◼◼◼ |
8171000001 | Вставка плавкая ПН2-600 Пл.вст. на 100А | 682.80 | ◻◻◻◻◻ |
8172000001 | Вставка плавкая ПН2-600 Пл.вст. на 200А | 682.80 | ◻◻◻◻◻ |
8172500002 | Вставка плавкая ПН2-600 Пл.вст. на 250А | 682.80 | ◻◻◻◻◻ |
8173150001 | Вставка плавкая ПН2-600 Пл.вст. на 315А | 682.80 | ◻◻◻◻◻ |
8173550001 | Вставка плавкая ПН2-600 Пл.вст. на 355А | 682.80 | ◻◻◻◻◻ |
8174000002 | Вставка плавкая ПН2-600 Пл.вст. на 400А | 682.80 | ◻◻◻◻◻ |
8175000002 | Вставка плавкая ПН2-600 Пл.вст. на 500А | 682.80 | ◻◻◻◻◻ |
8176300002 | Вставка плавкая ПН2-600 Пл.вст. на 630А | 682.80 | ◻◻◻◻◼ |
120123 | Вставка плавкая ПН2-600-200А-У3-КЭАЗ | 741.65 | ◻◻◻◻◻ |
120124 | Вставка плавкая ПН2-600-250А-У3-КЭАЗ | 741.65 | ◻◻◻◻◻ |
110893 | Вставка плавкая ПН2-600-315А-У3-КЭАЗ | 741.65 | ◻◻◻◻◻ |
110894 | Вставка плавкая ПН2-600-400А-У3-КЭАЗ | 741.65 | ◻◼◼◼◼ |
110895 | Вставка плавкая ПН2-600-500А-У3-КЭАЗ | 741.65 | ◻◻◼◼◼ |
110896 | Вставка плавкая ПН2-600-630А-У3-КЭАЗ | 741.65 | ◼◼◼◼◼ |
236410 | Держатель изоляционный А-632 ПН2-УХЛ3-КЭАЗ | 64.40 | ◻◻◻◻◻ |
110362 | Держатель ПН2-100-У3-КЭАЗ | 27.01 | ◼◼◼◼◼ |
110364 | Держатель ПН2-250-У3-КЭАЗ | 138.14 | ◼◼◼◼◼ |
110365 | Держатель ПН2-400-У3-КЭАЗ | 198.40 | ◼◼◼◼◼ |
110366 | Держатель ПН2-630-У3-КЭАЗ | 427.96 | ◼◼◼◼◼ |
5991001002 | Предохранитель ПН2-100-10УХЛ3 пл.вст. на 100А | 186.00 | ◻◻◻◻◻ |
5990101001 | Предохранитель ПН2-100-10УХЛ3 пл.вст. на 10А | 186.00 | ◻◻◻◻◻ |
5990161001 | Предохранитель ПН2-100-10УХЛ3 пл.вст. на 16А | 186.00 | ◻◻◻◻◻ |
5990201001 | Предохранитель ПН2-100-10УХЛ3 пл.вст. на 20А | 186.00 | ◻◻◻◻◻ |
5990251003 | Предохранитель ПН2-100-10УХЛ3 пл.вст. на 25А | 186.00 | ◻◻◻◻◻ |
5990321003 | Предохранитель ПН2-100-10УХЛ3 пл.вст. на 31,5А | 186.00 | ◻◻◻◻◻ |
5990401002 | Предохранитель ПН2-100-10УХЛ3 пл.вст. на 40А | 186.00 | ◻◻◻◻◼ |
5990501002 | Предохранитель ПН2-100-10УХЛ3 пл.вст. на 50А | 186.00 | ◻◻◻◻◻ |
5990061001 | Предохранитель ПН2-100-10УХЛ3 пл.вст. на 6,3А | 186.00 | ◻◻◻◻◻ |
5990631002 | Предохранитель ПН2-100-10УХЛ3 пл.вст. на 63А | 186.00 | ◻◻◻◻◼ |
5990801003 | Предохранитель ПН2-100-10УХЛ3 пл.вст. на 80А | 186.00 | ◻◻◻◻◼ |
5990203001 | Предохранитель ПН2-100-30УХЛ3 пл.вст. на 20А | 241.20 | ◻◻◻◻◻ |
5990253001 | Предохранитель ПН2-100-30УХЛ3 пл.вст. на 25А | 241.20 | ◻◻◻◻◻ |
5990633001 | Предохранитель ПН2-100-30УХЛ3 пл.вст. на 63А | 241.20 | ◻◻◻◻◻ |
5991003001 | Предохранитель ПН2-100-30УХЛ3 пл.вст. на 100А | 241.20 | ◻◻◻◻◻ |
5990323001 | Предохранитель ПН2-100-30УХЛ3 пл.вст. на 31,5А | 241.20 | ◻◻◻◻◻ |
5990403001 | Предохранитель ПН2-100-30УХЛ3 пл.вст. на 40А | 241.20 | ◻◻◻◻◻ |
5990503001 | Предохранитель ПН2-100-30УХЛ3 пл.вст. на 50А | 241.20 | ◻◻◻◻◻ |
5990803001 | Предохранитель ПН2-100-30УХЛ3 пл.вст. на 80А | 241.20 | ◻◻◻◻◻ |
6010010035 | Предохранитель ПН2-250-10УХЛ3 пл.вст.на 100А | 349.20 | ◻◻◻◻◻ |
6012510034 | Предохранитель ПН2-250-10УХЛ3 пл.вст.на 125А | 349.20 | ◻◻◻◻◻ |
6016010034 | Предохранитель ПН2-250-10УХЛ3 пл.вст.на 160А | 349.20 | ◻◻◻◻◻ |
6020010031 | Предохранитель ПН2-250-10УХЛ3 пл.вст.на 200А | 349.20 | ◻◻◻◻◻ |
6025010039 | Предохранитель ПН2-250-10УХЛ3 пл.вст.на 250А | 349.20 | ◻◻◻◻◻ |
6006310033 | Предохранитель ПН2-250-10УХЛ3 пл.вст.на 63А | 349.20 | ◻◻◻◻◻ |
6008010034 | Предохранитель ПН2-250-10УХЛ3 пл.вст.на 80А | 349.20 | ◻◻◻◻◻ |
6010030031 | Предохранитель ПН2-250-30УХЛ3 пл.вст.на 100А | 435.60 | ◻◻◻◻◻ |
6012530031 | Предохранитель ПН2-250-30УХЛ3 пл.вст.на 125А | 435.60 | ◻◻◻◻◻ |
6016030031 | Предохранитель ПН2-250-30УХЛ3 пл.вст.на 160А | 435.60 | ◻◻◻◻◻ |
6020030031 | Предохранитель ПН2-250-30УХЛ3 пл.вст.на 200А | 435.60 | ◻◻◻◻◻ |
6025030031 | Предохранитель ПН2-250-30УХЛ3 пл.вст.на 250А | 435.60 | ◻◻◻◻◻ |
6002530031 | Предохранитель ПН2-250-30УХЛ3 пл.вст.на 25А | 435.60 | ◻◻◻◻◻ |
6008030031 | Предохранитель ПН2-250-30УХЛ3 пл.вст.на 80А | 435.60 | ◻◻◻◻◻ |
6110010033 | Предохранитель ПН2-400-10УХЛ3 пл.вст. на 100А | 595.20 | ◻◻◻◻◻ |
6116010033 | Предохранитель ПН2-400-10УХЛ3 пл.вст. на 160А | 595.20 | ◻◻◻◻◻ |
6120010033 | Предохранитель ПН2-400-10УХЛ3 пл.вст. на 200А | 595.20 | ◻◻◻◻◻ |
6125010034 | Предохранитель ПН2-400-10УХЛ3 пл.вст. на 250А | 595.20 | ◻◻◻◻◻ |
6131510033 | Предохранитель ПН2-400-10УХЛ3 пл.вст. на 315А | 595.20 | ◻◻◻◻◻ |
6135510033 | Предохранитель ПН2-400-10УХЛ3 пл.вст. на 355А | 595.20 | ◻◻◻◻◻ |
6140010034 | Предохранитель ПН2-400-10УХЛ3 пл.вст. на 400А | 595.20 | ◻◻◻◻◻ |
6125030031 | Предохранитель ПН2-400-30УХЛ3 пл.вст. на 250А | 670.80 | ◻◻◻◻◻ |
6131530031 | Предохранитель ПН2-400-30УХЛ3 пл.вст. на 315А | 670.80 | ◻◻◻◻◻ |
6140030031 | Предохранитель ПН2-400-30УХЛ3 пл.вст. на 400А | 670.80 | ◻◻◻◻◻ |
6240010001 | Предохранитель ПН2-600-10УХЛ3 пл.вст. на 400А | 1424.40 | ◻◻◻◻◻ |
6250010001 | Предохранитель ПН2-600-10УХЛ3 пл.вст. на 500А | 1424.40 | ◻◻◻◻◻ |
6263010001 | Предохранитель ПН2-600-10УХЛ3 пл.вст. на 630А | 1424.40 | ◻◻◻◻◻ |
6263030001 | Предохранитель ПН2-600-30УХЛ3 пл.вст. на 630А | 1524.00 | ◻◻◻◻◻ |
110460 | Рукоятка съема ППН/ПН2-УХЛ3-КЭАЗ | 342.78 | ◻◻◼◼◼ |
110459 | Рукоятка съема ППН/ПН2-Ф-УХЛ3-КЭАЗ | 309.54 | ◻◻◼◼◼ |
www.elprom-st.ru
Предохранители ПН-2. Предохранители ППН Цены на предохранители плавкие
Предохранител ПН-2 (плавкие предохранители) с не разборной плавкой вставкой предназначены для защиты электрооборудования в промышленных установках и электрических сетей трёхфазного переменного тока напряжением 380 В частотой 50 и 60 Гц, а также цепей постоянного тока с номинальным напряжением 220 В при перегрузках и коротких замыканиях.
Предохранители ПН2 в сборе включают в себя из плавкую вставку, контактных оснований и изоляторную основу.
Плавкая вставка состоит из изолятора (оболочки), заполненного кварцевым песком и плавкого элемента. При увеличении тока выше номинального, плавкий элемент перегорает, песок срабатывает вместо дугогасительной камеры, контакт прерывается.
Контактные основания (губки к ПН-2) конструктивно представляют из себя медные или луженые пластины для крепления вставки к изолятору и проводникам.
Изоляторная основа – изолятор А632
Основные сферы применения ПН-2
- Вводно распределительные устройства
- Комплектно-трансформаторные подстанции
- КСО и щиты учетно распределительные
Предохранители ППН предназначены для защиты низковольтного оборудования от токов перегрузки и короткого замыкания. Предохранители ППН модификация предохранителей ПН-2 и отличается меньшими габаритами и меньшими потерями мощности, при проведении электрического тока.
Основные типы установки плавкой вставки предохранителя ППН.
- На собственном изоляционном основании
- На основании или проводниках комплектных устройств
Обратите внимание: ПН-2 и ПН-22 — одинаковы по габаритам и характеристикам.
Тип предохранителя | Цена в грн. | Фото |
---|---|---|
Предохранители ПН |
||
ПН-2-100-00 31,5А (аналог ПН-22-100-00) | 14,40 | ![]() |
ПН-2-100-00 40А (аналог ПН-22-100-00) | 16,20 | |
ПН-2-100-00 63А (аналог ПН-22-100-00) | 14,40 (16,20) | |
ПН-2-100-00 100А (аналог ПН-22-100-00) | 14,40 | |
ПН-2-250-00 160А (аналог ПН-22-250-00) | 25,80 | |
ПН-2-250-00 200А (аналог ПН-22-250-00) | 25,80 | |
ПН-2-250-00 250А (аналог ПН-22-250-00) | 25,80 | |
ПН-2-400-00 315А (аналог ПН-22-400-00) | 52,50 | |
ПН-2-400-00 400А (аналог ПН-22-400-00) | 33,00 | |
ПН-2-630-00 630А (аналог ПН-22-630-00) | 52,80 | |
Контакты для предохранителей ПН-2 |
||

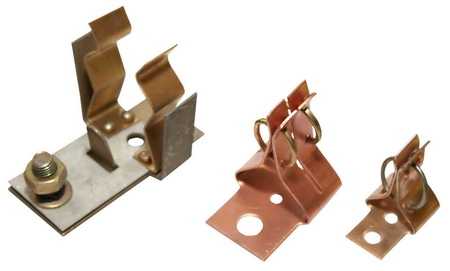

Контакт к ПН-2 100А сталь (губка) | 6,60 | ![]() |
Контакт к ПН-2 100А (губка) | 18,60 | |
Контакт к ПН-2 250А (губка) | 39,00 | |
Контакт к ПН-2 400А (губка) | 87,00 | |
Держатель для ПН-2 (комплект с метизами) | ||

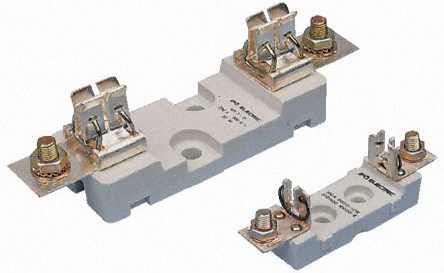

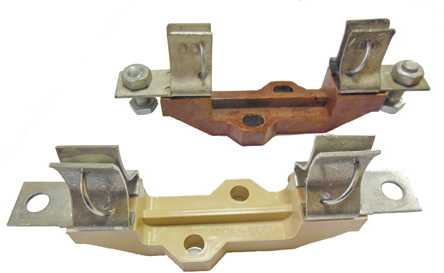

Основание + 2 губки (сталь) к ПН-2 100А | 22,50 | ![]() ![]() |
Основание + 2 губки (медь) к ПН-2 100А | 45,00 | |
Основание + 2 губки к ПН-2 250А | 93,00 | |
Основание + 2 губки к ПН-2 400А | 190,50 | |
Предохранители ППН |
||
ППН-33 160/100 предохранитель /держатель габ.00 | ||
ППН-33 160/100 предохранитель /держатель габ.0 | ||
ППН-35 250/250 предохранитель /держатель | ||
ППН-37 400/400 предохранитель /держатель | ||
Держатель к ППН-35-20 |
Тип предохранителя | Номинальный ток предохранителя, А | Номинальный ток плавкой вставки, А | Мощность потерь, Вт | Наибольший ток отключения, кА |
---|---|---|---|---|
ПН22-100-ХХ УХЛ3 | 100 | 31,5 40 50 63 80 100 |
7,0 7,5 8,5 11,5 12,5 16,0 |
80 |
ПН22-250-ХХ УХЛ3 | 250 | 80 100 125 160 200 250 |
12,5 16 21 28 30 34 |
80 |
ПН22-400-ХХ УХЛ3 | 400 | 200 250 315 400 |
30 34 49 56 |
40 |
ПН22-630-ХХ УХЛ3 | 630 | 315 400 500 630 |
49 56 60 85 |
25 |
“ХХ” означает конструктивное исполнение предохранителя по условиям монтажа и наличию указателя срабатывания в соответствии со структурой условного обозначения |
Конструктивное исполнение предохранителя по структуре условного обозначения | Количество составных частей, шт | |||
---|---|---|---|---|
Плавкие вставки | Контакты | Изоляторы | Комплект крепежных деталей | |
11 | 1 | 2 | 2 | 1 |
10 | 1 | 2 | 2 | 1 |
21 | 1 | 2 | — | 1 |
20 | 1 | 2 | — | 1 |
01 | 1 | — | — | — |
00 | 1 | — | — | — |
Габаритные размеры предохранителей

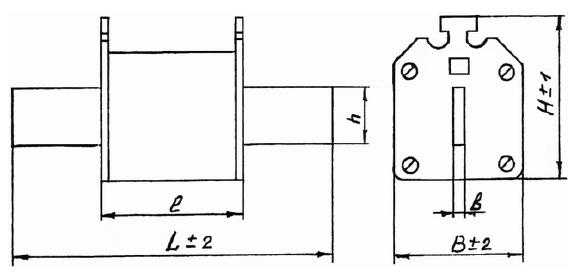

Габаритные, установочные, присоединительные размеры и масса предохранителейПлавкая вставка предохранителя

Тип предохранителя | Размеры, мм | Масса, кг | |||||
---|---|---|---|---|---|---|---|
L | B | H | l | b | h | ||
ПН22-100 | 123 | 40 | 52 | 70 | 3 | 16 | 0,27±0,03 |
ПН22-250 | 141 | 50 | 63 | 70 | 4 | 26 | 0,40±0,04 |
ПН22-400 | 167 | 66 | 78 | 70 | 6 | 35 | 0,69±0,07 |
ПН22-630 | 203 | 80 | 93 | 72 | 6 | 35 | 1,07±0,10 |
Тип предохранителя | Размеры, мм | Масса, кг | ||||||
---|---|---|---|---|---|---|---|---|
L | B | H | A1 | A2 | A3 | Ø | ||
ПН22-100 | 183 | 40 | 63,5 | 87 | 165 | 21 | М8 | 0,40±0,04 |
ПН22-250 | 197 | 50 | 81,5 | 95 | 171 | 20 | М10 | 0,65±0,07 |
ПН22-400 | 245 | 66 | 88 | 107 | 219 | 38 | М10 | 1,10±0,10 |
ПН22-630 | 305 | 80 | 115 | 137 | 275 | 51 | М12 | 1,87±0,19 |
Тип предохранителя | Размеры, мм | Масса, кг | ||||||
---|---|---|---|---|---|---|---|---|
L | B | H | A1 | A2 | A3 | Ø | ||
ПН22-100 | 183 | 40 | 110 | 105 | 165 | 30 | М8 | 0,69±0,07 |
ПН22-250 | 197 | 50 | 130 | 113 | 171 | 29 | М10 | 0,94±0,10 |
ПН22-400 | 245 | 66 | 139 | 125 | 219 | 47 | М10 | 1,40±0,14 |
ПН22-630 | 305 | 80 | 160 | 155 | 275 | 60 | М12 | 2,16±0,21 |
www.tehpostach.kiev.ua
