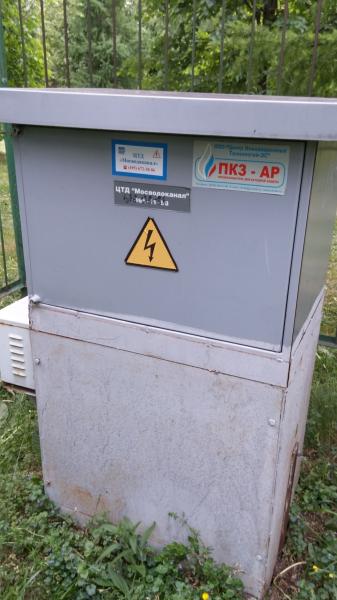

Преобразователь катодной защиты ПКЗ-АР-3

Преобразователь ПКЗ – АР® предназначен для катодной защиты от электрохимической коррозии подземных металлических сооружений, в том числе магистральных и городских трубопроводов, электрических кабелей, резервуаров для хранения нефти и газа.

Условия эксплуатации:

  • Температура окружающего воздуха от -55 до +55 °C
  • Максимальное значение относительной влажности воздуха при t = +25°C — 98%
  • Атмосферное давление, кПа (мм.рт.ст) 84 — 106,7 (630 — 800)

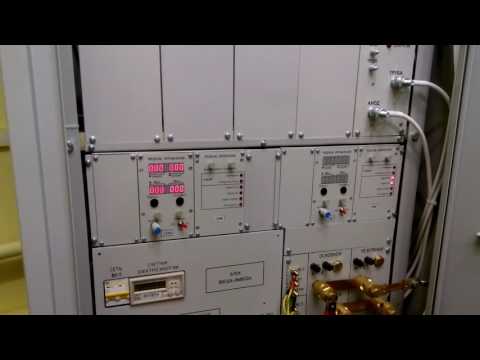

Преобразователь для катодной защиты ПКЗ-АР® выполнен в виде набора модулей и имеет ряд исполнений по максимальной выходной мощности.

Суммарная выходная мощность ПКЗ-АР® определяется общим числом составляющих его модулей. Значение суммарного выходного тока ПКЗ-АР® также определяется общим числом составляющих его модулей.

Силовые модули БМ имеют ряд исполнений по выходной мощности: 0,1 кВт; 0,3 кВт; 0,6 кВт; 1 кВт; 1,25 кВт и являются полностью взаимозаменяемыми, что позволяет собрать станцию для катодной защиты необходимой мощности.

Основные технические характеристики:

ПараметрПКЗ-АР-0,1ПКЗ-АР-0,3ПКЗ-АР-0,6ПКЗ-АР-1ПКЗ-АР-2ПКЗ-АР-3ПКЗ-АР-4ПКЗ-АР-5
Рабочий диапазон значений напряжения сети, В164 — 255
Номинальная выходная активная мощность, кВт0,10,30,612345
Диапазон рабочих значений выходной мощности, кВт0,02-0,10,02-0,30,03-0,60,03-1,00,06-2,00,09-3,00,12-4,00,15-5,0
Полная потребляемая мощность, не более кВА0,130,40,741,242,473,704,946,17
КПД при выходной мощности, равной 1,0 Рном0,90
КПД при выходной мощности, равной 0,5 Рном0,84
КПД при выходной мощности, равной 0,2 Рном0,75
Коэффициент мощности0,9
Коэффициент мощности4848/96
Номинальный выходной ток, А261220/1040/2060/3080/40100/50
Диапазон рабочих значений суммарного выходного тока диапазона выходного напряжения “0-48В”, А0,2-20,3-60,6-121-202-403-604-805-100
Диапазон рабочих значений суммарного выходного тока диапазона выходного напряжения “0-96В”, А—0,5-101,0-201,5-302,0-402,5-50
Коэффициент пульсаций выходного напряжения (тока), %, не более1,0
Диапазон уставки выходного тока, %, не менее5-100
Диапазон уставки суммарного потенциала, Вот -0,8 до -3,5
Диапазон уставки поляризационного потенциала, Вот -0,8 до -2,0
Точность поддержания суммарного потенциала, %1,0
Точность поддержания поляризационного потенциала, %1,0
Точность поддержания выходного (защитного) тока, %1,0
Входное сопротивление блока измерения защитного потенциала при нормальных климатических условиях, МОм, не менее10
Габаритные размеры, мм600х450х960
Масса ПКЗ-АР® с монтажным шкафом, кг6868686872778285
Гарантийный срок эксплуатации, лет3
Срок службы, лет25

Функциональные возможности ПКЗ-АР®:
  1. Режимы управления:
    • Ручное Управление (РУ) — управление совокупностью базовых модулей от органов управления, расположенных на передней панели блока измерения.
    • Дистанционное Управление (ДУ) — управление работой ПКЗ посредством различных комплексов телемеханики.
  2. Режимы работы:
    • автоматическое поддержание защитного тока;
    • автоматическое поддержание суммарного потенциала;
    • автоматическое поддержание поляризационного потенциала.
  3. Отображение на цифровом табло блока измерения ПКЗ-АР® следующей информации:
    • текущее значение выходного напряжения;
    • текущее значение выходного тока;
    • текущее значение защитного суммарного и поляризационного потенциалов;
    • общее время работы станции и суммарное время наработки сооружения;
    • состояние обрыва в цепи электрода сравнения.
  4. Автоматическое переключение ПКЗ-АР® в режим ручного управления при выходе из строя встроенных средств телемеханики.
  5. Автоматическое переключение ПКЗ-АР® при возникновении обрыва в цепи электрода сравнения в режим поддержания защитного тока с восстановлением режима поддержания потенциала после устранения обрыва.
  6. Автоматическое переключение ПКЗ-АР® в режим стабилизации суммарного потенциала при возникновении обрыва в цепи датчика потенциала, с восстановлением режима стабилизации поляризационного потенциала после устранения обрыва.
  7. Раздельный учет общего времени наработки и времени работы в режиме защиты сооружения и автоматическое отключение счетчика наработки при снижении его текущего значения ниже установленного порогового уровня:
    • в режиме поддержания защитного тока;
    • в режиме поддержания суммарного потенциала;
    • в режиме поддержания поляризационного потенциала.
  8. Автоматический выход на рабочий режим после исчезновения и последующего возникновения напряжения в питающей сети.
  9. Автоматический выход на рабочий режим после прерывания и восстановления тока нагрузки.
  10. Автоматический выход на рабочий режим после возникновения и устранения короткого замыкания в цепи нагрузки.
  11. Встроенные средства защиты от атмосферных (грозовых) перенапряжений со стороны вводов питающего напряжения и нагрузки.
  12. Возможность подключения к комплексам телемеханики посредством интерфейса RS485 (протокол MODBUS RTU).
  13. Возможность подключения к комплексам телемеханики посредством интерфейса, использующего токовое представление сигнала 4-20 мА, используя блок ввода/вывода МВВ-ЦИТ-ЭС производства ООО “ЦИТ-Э.С.”
  14. Уровень радиопомех не превышает значений, установленных ГОСТ Р 51522-99 (МЭК 61326-1-97).

Конструктивные особенности преобразователей для катодной защиты ПКЗ-АР®:
  • Шкаф монтажный выполнен в соответствии с требованиями стандарта СЭВ «Система несущих конструкций серии 482,6 мм», отраженных в национальных нормативных документах ГОСТ 28601.1-90, ГОСТ 28601.2-90, ГОСТ 28601.3-90.
  • Унифицированная конструкция, габаритные и присоединительные размеры корпуса одинаковы для всех исполнений ПКЗ-АР® по выходной мощности.
  • Охлаждение естественное воздушное.
  • Одностороннее обслуживание.
  • Степень защиты IP34 по ГОСТ 14254-97.
  • Соответствует требованиям пожаробезопасности согласно ГОСТ 12. 1.004-91.
  • Подключение кабеля без применения наконечников сечением до 75 мм2.
  • Класс защиты от поражения электрическим током — 01, по ГОСТ 12.2.007.0-75.
  • Быстросъемный модуль измерения электрических параметров МИ-ЦИТ-ЭС, производства ООО «ЦИТ-Э.С.», имеет сертификат об утверждении типа средств измерений RU.С.34.004.А №40141.
  • Дополнительно к электронным блокам защиты ПКЗ-АР® снабжен двумя блоками защиты от атмосферных перенапряжений по цепям питания, а также двумя блоками защиты от атмосферных перенапряжений в цепи нагрузки.
  • В преобразователе ПКЗ-АР® применен многотарифный счетчик электроэнергии, класса 1.0, позволяющий считывать по интерфейсу RS485 и передавать в канал телемеханики текущее значение потребленной электроэнергии.
  • В преобразователе ПКЗ-АР® обеспечен режим горячего резервирования на уровне силовых модулей и предусмотрено клеммное устройство для организации режима холодного резервирования на уровне преобразователей в составе резервируемого исполнения преобразователя модели ПКЗ-АР® с резервированием.
  • В преобразователе ПКЗ-АР® обеспечено автоматическое отключение от сооружения каждого силового модуля при выходе его из строя.
  • Встроенные в ПКЗ-АР® аппаратные и программные средства измерения и хранения контролируемых параметров позволяют архивировать получаемую информацию по выбранным пользователем критериям, например, текущее значение параметра, максимальное, минимальное, среднее за определенный период значение, а также программировать интервал считывания контролируемых параметров.
  • Встроенные в ПКЗ-АР® средства комплекса телемеханики производства ООО «ЦИТ-Э.С.» дополнены возможностью передачи информации по голосовому каналу связи (CSD), по каналу связи с использованием сети ИНТЕРНЕТ (GPRS).

Привлекательность ПКЗ-АР® для потребителя:
  • Возможность наращивания выходной мощности преобразователя путем подключения дополнительных силовых модулей. При этом исключается необходимость в демонтаже эксплуатируемой станции, и замене ее на более мощную. Подключение дополнительного модуля для увеличения выходной мощности станции осуществляется в течение нескольких минут. С точки зрения финансовой нагрузки на покупателя станции предлагаемый преобразователь более выгоден, так как при вводе в эксплуатацию сооружения достаточно приобрести только один модуль, а дополнительные модули приобретать по мере необходимости в течение всего срока эксплуатации сооружения.
  • Более высокая, по сравнению с безмодульной компоновкой, надежность защиты сооружения, так как, при выходе из строя силового модуля, необходимая для защиты сооружения мощность может быть распределена между работоспособными модулями, в результате чего сооружение остается под защитой.
  • Более низкое потребление электроэнергии, так как модульная компоновка позволяет сформировать оптимальный, с точки зрения выходной мощности, преобразователь.
  • Более низкие затраты на обслуживание, обусловленные модульной компоновкой преобразователя, а также малыми габаритами и весом преобразователя.
  • Более высокое, по сравнению с тиристорными преобразователями, качество защиты сооружения, обусловленное низким коэффициентом пульсаций выходного напряжения, широким диапазоном допустимого изменения напряжения сети и сопротивления нагрузки.
  • Обеспечена возможность выбора варианта дистанционного контроля и управления преобразователем либо от встроенных в шкаф ПКЗ–АР® технических средств комплекса телемеханики производства ООО «ЦИТ-Э.С.», либо подключение к комплексу телемеханики другого производителя.
  • Возможность раздельного, для каждого режима работы ПКЗ-АР®, программирования в широком диапазоне изменения контролируемого параметра (ток, потенциал) порога отключения счетчика времени наработки сооружения.

Доставка преобразователей катодной защиты ПКЗ-АР-3 осуществляется транспортными компаниями по таким городам как :

 Абакан, Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Биробиджан, Благовещенск, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Вологда, Воронеж, Горно-Алтайск, Грозный, Дудинка, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Кудымкар, Курган, Курск, Кызыл, Липецк, Магадан, Майкоп, Махачкала, Москва, Мурманск, Назрань, Нальчик, Нарьян-Мар, Нижний Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Агинское, Палана, Тура, Усть-Ордынский, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Сыктывкар, Тамбов, Томск, Тверь, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Черкесск, Чита, Элиста, Южно-Сахалинск, Якутск, Ялта, Ярославль, Астана, Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Арал, Аркалык, Арыс, Атбасар, Атырау, Аягоз, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикара, Зайсан, Зыряновск, Казалинск, Кандыагаш, Капшагай, Караганды, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Костанай, Кулсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозёрск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатлаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Усть-Каменогорск, Ушарал, Уштобе, Форт-Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Шымкент, Щучинск, Экибастуз, Эмба, Керчь, Евпатория, Феодосия, Джанкой, Алушта, Бахчисарай, Саки, Красноперекопск, Армянск, Судак, Белогорск, Инкерман, Щёлкино, Старый Крым, Алупка, Форос, Гаспра, Гурзуф, Массандра, Ливадия, Симеиз, Кореиз, Морское, Курортное, Новый Свет, Коктебель, Орджоникидзе, Киев, Минск, Рига, Вильнюс, Кишинев, Таллин, Баку, Ереван, Тбилиси, Бишкек, Душанбе, Ашхабад, Ташкент, Крым .

Преобразователь напряжения ПН-75

  • Roxalan
  • Преобразователи
  • Преобразователи напряжения
  • Преобразователь ПН-75

Товар сертифицирован

Код товара: 23383

Обозначение: Преобразователь ПН-75

Гарантия и сервис

Связаться с нашим менеджером и сообщить о неисправности

Нашли дешевле?

  • Описание
  • Характеристики
  • Комплектация
  • Отзывы (0)

Преобразователь катодного напряжения ПН-50 применяется в системах автоматического контроля, регулирования и управления технологическими процессами для преобразования входного аналогового сигнала напряжения постоянного тока в выходной цифровой сигнал, соответствующий стандарту Bell 202.

Область применения

Данный преобразователь ПН-50 служит для применения в нефтегазодобывающей, нефтеперерабатывающей, нефтехимической промышленности, на промышленных объектах и объектах коммунального хозяйства, а также для применения в составе измерительных систем и комплексов, в том числе в составе автоматизированных систем коммерческого учета газа.

Модификации:

  • преобразователь ПН-5
  • преобразователь ПН-50
  • преобразователь ПН-75
Технические характеристики

Параметр

Значение

ПН-75

Напряжение катодного потенциала в диапазоне (Uвх):

–

Напряжение с шунта в цепи тока катодной защиты в диапазоне:

от 0 до 100 мВ

Входное сопротивление преобразователей:

не менее 10 МОм

Относительная погрешность при измерениях и преобразованиях входного сигнала:

не более 1%

Электрическое питание от внешнего источника постоянного тока в режиме MULTIDROP:

от 12 до 36 В

Выходной сигнал – цифровой (HART) или токовый сигнал:

4 – 20 мА

Напряжение пробоя электрической изоляции силовых цепей 220 В переменного тока:

не менее 1500 В

Количество измерительных преобразователей, подключаемых на одну линию связи, не более:

10 шт.

Допустимая длина двухпроводной экранированной линии связи, подключаемая к преобразователям напряжения:

1200 м

Габаритные размеры

230 х 180 х 80 мм

Масса

3 кг

Комплектация

  1. Преобразователь ПН-75 – 1 шт.
  2. Паспорт – 1 экз.
  3. Упаковка – 1 шт.

Похожие Преобразователи напряжения

Код: 22295

Преобразователь напряжения EX150-110/220C-02

ПлохоNot so pooraveragegoodvery good

В наличии

Код: 10587

Преобразователи ПН110-220-1000, ПН60-220-1000, ПН48-220-1000

ПлохоNot so pooraveragegoodvery good

В наличии

Код: 22402

Инвертор напряжения IS3

ПлохоNot so pooraveragegoodvery good

В наличии

Код: 17445

Преобразователь ИПТ 820/28-60

ПлохоNot so pooraveragegoodvery good

В наличии

Код: 22244

Преобразователь напряжения ПН60-60-1000-01

ПлохоNot so pooraveragegoodvery good

В наличии

Преобразование потенциалов электродов сравнения

Первичный и вторичный электроды сравнения

Измерение потенциалов электродов требует использования электрода сравнения. Электроды сравнения должны иметь стабильное значение потенциала при указанных условиях поляризации; с точки зрения электрохимии, они должны вести себя как идеально неполяризуемые электроды.

Стандартный водородный электрод (SHE) считается основным электродом сравнения, поскольку он определяет нулевая точка по электрохимической шкале. Электрод SHE состоит из образца платины, взвешенного в растворе серной кислоты с единичной активностью H + . Очищенный газообразный водород барботируют для удаления кислорода и получения газа H 2 с давлением 1 атм (т. е. стандартное состояние). Однако SHE крайне непрактичен, и поэтому исследователи часто выбирают из набора различных коммерчески доступных альтернатив.

В исследованиях коррозии наиболее популярными электродами сравнения являются:

  • Насыщенный каломельный электрод (SCE),
  • Серебро-хлорид серебра (SSC) насыщенный,
  • Медно-медный купорос (CCS) и
  • Насыщенный ртуть-сульфат ртути (MMS).

В таблице 1 перечислены распространенные вторичные электроды сравнения, а также их значения потенциала в зависимости от шкалы SHE.

Таблица 1 . Возможные значения общих электродов сравнения.

9- } = {Н_2}\)
Имя Реакция полуклеток +0,0000

Преобразование электродов сравнения

Потенциалы электродов могут быть указаны в шкале конкретного вторичного эталона, используемого для измерения, или преобразованы в шкалу SHE или другую общепринятую шкалу, такую ​​как шкала SCE. Преобразование шкалы электродов является простой процедурой, но также часто вызывает путаницу. В этом отношении графические средства, подобные предложенным Роберже, полезны, но громоздки. На мой взгляд, лучший, надежный метод предполагает написание пар уравнений, предложенных МакКафферти в его книге «Введение в науку о коррозии». Уравнения преобразования для электродов сравнения, перечисленных в таблице 1, таковы:

\[{{{\rm{E}}_{{\rm{SCE}_{{\rm{sat}}}}}}} = {{\rm{E}}_{{\rm{SHE }}}}{\rm{ – }}0,2415}\]

\[{{{\rm{E}}_{{\rm{SSC}}_{{\rm{sat}}}}} = {{\rm{E}}_{{\rm{SHE}}}}{\rm{ – }}0,2224}\]

\[{{{\rm{E}}_{{\rm{MM }}{{\rm{S}}_{{\rm{sat}}}}}} = {{\rm{E}}_{{\rm{SHE}}}}{\rm{ – }} 0,6150}\]

\[{{{\rm{E}}_{{\rm{CC}}{{\rm{S}}_{{\rm{sat}}}}}}} = {{ \rm{E}}_{{\rm{SHE}}}}{\rm{ – }}0,3180}\]

Для преобразования между шкалами нам нужно соединить два репрезентативных уравнения.

Пример

Вопрос

Измеренный электродный потенциал составил –0,500 В по сравнению с CCS sat . Чему равен этот электродный потенциал по шкале SCE?

Ответ

Вычитание двух уравнений следующим образом:

$$ – \left\{ {\matrix{ {{{\rm{E}}_{{\rm{SCE}}}}{\rm{ = }}{{\rm{E}}_{{\rm{SHE}}}} – {\rm{0,2415}}} \cr {{{\rm{E}}_{{\rm{CCS}} }}{\rm{ = }}{{\rm{E}}_{{\rm{SHE}}}} – {\rm{0,3180}}} \cr } } \right.$$

Получаем :

\[{E_{SCE}} – {E_{CCS}} = – 0,2415 – \left( { – 0,3180} \right) = + 0,0765\]

Замена значением для E CCS :

\[{E_{SCE}} – \left( { – 0,500} \right) = + 0,0765\]

Таким образом, потенциал по шкале SCE равен:

\[{{\rm{E}}_{ {\rm{SCE}}}} = {\rm{ – 0,4235}}{{\rm{V}}_{{\rm{SCE}}}}\]

Наблюдения

  • Вольт per se не имеют значения в коррозии и электрохимии. Потенциалы электродов всегда должны указывать электрод сравнения, относительно которого они были измерены.
  • Наконец, использование пар уравнений позволяет разрабатывать электронные таблицы или приложения для автоматизации преобразования шкалы электродов сравнения. Такой, как этот, разработанный моим сыном Лоренцо.

Ссылки

McCafferty, E (2010). «Введение в науку о коррозии», Springer, ISBN: 978–1–4419–0455–3.

Мариано Яннуцци

Профессор, директор и заведующий кафедрой коррозии Chevron and Woodside.

Наши люди

Стандартный потенциал восстановления – Химия LibreTexts

  1. Последнее обновление
  2. Сохранить как PDF
  • Идентификатор страницы
    282

    • Введение

    Стандартный восстановительный потенциал относится к категории, известной как стандартные потенциалы ячейки или стандартные электродные потенциалы. Стандартный потенциал ячейки представляет собой разность потенциалов между катодом и анодом. Для получения дополнительной информации просмотрите клеточные потенциалы. Все стандартные потенциалы измеряются при 29o (SOP)\]

    Как экспериментально определяются стандартные потенциалы восстановления

    Стандартные потенциалы восстановления или окисления можно определить с помощью SHE (стандартного водородного электрода).

    Рисунок \(\PageIndex{1}\): Стандартный водородный электрод

    Общепризнано, что водород имеет нулевой потенциал восстановления и окисления. Следовательно, когда измеряются стандартные восстановительные и окислительные потенциалы химических соединений, на самом деле это разница в потенциале водорода. Используя гальванический элемент, в котором одна сторона представляет собой СТЭ, а другая сторона представляет собой половину элемента неизвестного химического вещества, можно определить разность потенциалов водорода с помощью вольтметра. Стандартные потенциалы восстановления и окисления могут быть определены таким образом.

    При определении стандартного восстановительного потенциала неизвестные химические соединения восстанавливаются при окислении водорода, а при определении стандартного окислительного потенциала неизвестные химические соединения окисляются при восстановлении водорода. На следующих диаграммах показано, как определяется стандартный восстановительный потенциал.

    • Рисунок (2) – Определение стандартного восстановительного потенциала меди
    • Cu 2 + (водн.)+2e – → Cu(s) E= +0,34

    Как применяются стандартные восстанавливающие потенциалы

    Стандартные восстанавливающие потенциалы используются для определения стандартного клеточного потенциала. Стандартный потенциал восстановительной ячейки и стандартный потенциал окислительной ячейки могут быть объединены для определения общего потенциала ячейки гальванического элемента. Уравнения, связывающие эти три потенциала, показаны ниже: 9o_{восстановление} \text{ реакции на аноде}\]

    Серия действий

    При расчете стандартного клеточного потенциала необходимо идентифицировать окисленные и восстановленные частицы.

    Это можно сделать с помощью серии упражнений. Приведенная ниже таблица представляет собой просто таблицу стандартных восстановительных потенциалов в порядке убывания. Виды наверху имеют большую вероятность быть восстановленными, в то время как те, что внизу, имеют большую вероятность быть окисленными. Следовательно, когда вид наверху соединяется с видом внизу, тот, что наверху, станет восстановленным, а тот, что внизу, окислится. Ниже приведена таблица стандартных восстановительных потенциалов.

    Полуреакция восстановления Стандартный понижающий потенциал (В)
    F 2 (g)+2e –
    → 2F – (водн.)    		 +2,87
    S 2 O 8 2 – (AQ)+2E – → 2SO 4 2 – (AQ) +2. 01
    О 2 (г)+4H + (водн.)+4e – → 2H 2 O(л) +1,23
    Br 2 (л)+2e – → 2Br – (водн.) +1.09
    Ag + (водн.)+e –
    → Ag(s)    		 +0,80
    Fe 3 + (водн.)+e – → Fe 2 + (водн.) +0,77
    I 2 (л) + 2e – → 2I – (водн.) +0,54
    Cu 2 + (водн. )+2e – → Cu(s) +0,34
    Sn 4 + (водн.)+2e – → Sn 2 + (водн.) +0,15
    S(s)+2H + (водн.)+2e – → H 2 S(g) +0,14
    2H + (водн.)+2e – → H 2 (г) 0,00
    Sn 2 + (водный)+2e – → Sn(g) -0,14
    В 3 + (водн. )+e – → В 2 + (водн.) -0,26
    Fe 2 + (водн.)+2e – → Fe(s) -0,44
    Cr 3 + (водн.)+3e – → Cr(s) -0,74
    Zn 2 + (водный)+2e – → Zn(s) -0,76
    Mn 2 + (водн.)+2e – → Mn(s) -1,18
    Na + (водн. )+e – → Na(s) -2,71
    Li + (aq)+e – → Li(s) -3,04

    Ссылки

    1. Петруччи, Харвуд, Херринг и Мадура. Общая химия: принципы и современные приложения. 9-е изд. Река Аппер-Сэдл, Нью-Джерси: Pearson Education, 2007.
      2. .
    2. Жумдал, Жумдал. Химия. 7-е изд. Бостон, Нью-Джерси: Massachusetts Houghton Miffle Company, 2007.
      3. .

    Верно или неверно

    1. Водород имеет потенциал окисления 0.
    2. Стандартный потенциал окисления не очень похож на стандартный потенциал восстановления.
    3. Стандартный потенциал ячейки восстановления и стандартный потенциал ячейки окисления никогда не могут быть объединены.

    Решения

    1. Правда
    2. Неверно: стандартный окислительный потенциал очень похож на стандартный восстановительный потенциал
    3. Неверно: стандартный потенциал восстановительной ячейки и стандартный потенциал окислительной ячейки можно объединить для определения общего потенциала ячейки

    Практические задачи

    1. Что измеряет стандартный восстановительный потенциал?
    2. Каковы различия между стандартным потенциалом восстановления и стандартным потенциалом окисления и как они связаны?
    3. Какие условия должны быть соблюдены, чтобы потенциал был стандартным?
    4. Когда измеряются стандартные восстановительные потенциалы, к чему относятся потенциалы?
    5. Как измеряется стандартный восстановительный потенциал?
    6. Объясните, как используется ряд действий.
    7. В зависимости от ряда активности, какие вещества будут окисляться и восстанавливаться: Zn 2 + или H + .
    8. Объясните, как применяются стандартные потенциалы восстановления или стандартные потенциалы окисления.
    9. Нарисуйте и назовите ОНА.
    10. Стандартный восстановительный потенциал Fe 3 + составляет +0,77 В. Каков его стандартный потенциал окисления.

    Растворы

    1. Стандартный потенциал восстановления измеряет тенденцию к восстановлению данного химического соединения.
    2. Стандартный потенциал окисления измеряет склонность данного химического вещества к окислению, а не к восстановлению. Для одних и тех же химических соединений стандартный потенциал восстановления и стандартный потенциал окисления противоположны по знаку.
    3. Ячейка должна быть на 298K, 1 атм, и все растворы должны быть на 1M.
    4. Стандартные восстановительные потенциалы измеряются по отношению к водороду, потенциал которого повсеместно установлен равным нулю.
    5. Стандартный восстановительный потенциал измеряется с помощью гальванического элемента, который содержит SHE с одной стороны и неизвестный химический полуэлемент с другой стороны. Количество заряда, проходящего между элементами, измеряется с помощью вольтметра.
    6. Ряд активности представляет собой список стандартных восстановительных потенциалов в порядке убывания тенденции к уменьшению химических соединений. Виды наверху с большей вероятностью будут восстановлены, а виды внизу с большей вероятностью окислятся.
    7. H + находится дальше в ряду активности, чем Zn 2 + , поэтому H + восстанавливается, а Zn 2 + окисляется.
    8. Стандартные потенциалы восстановления и окисления могут быть применены для определения стандартного клеточного потенциала двух различных неводородных частиц. Примеры можно увидеть в клеточных потенциалах.
    9. См. рисунок (2).
    10. Стандартный потенциал окисления и стандартный потенциал восстановления всегда противоположны по знаку для одних и тех же видов.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
