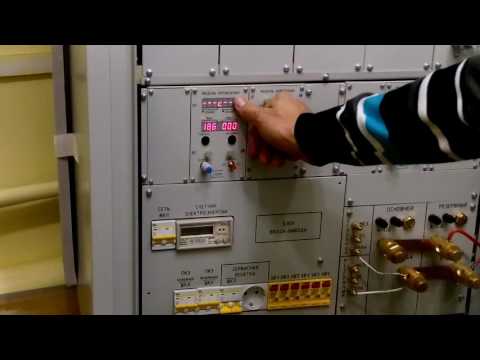

Импульсный преобразователь катодной защиты ИПКЗ–РА® (реестр Транснефть) – Корпорация ПСС

ИПКЗ-РА-Е-(Р)-8,3/4,2-12/24 Импульсный преобразователь катодной защиты ИПКЗ–РА

ИПКЗ-РА-Е-(Р)-12,5/6,3-24/48 Импульсный преобразователь катодной защиты ИПКЗ–РА

ИПКЗ-РА-Е-(Р)-8,3/4,2-12/24 Импульсный преобразователь катодной защиты ИПКЗ–РА

ИПКЗ-РА-Е(М)-(Р)-25/12,5-24/48 Импульсный преобразователь катодной защиты ИПКЗ–РА

ИПКЗ-РА-Е-(Р)-20/10-48/96 Импульсный преобразователь катодной защиты ИПКЗ–РА

ИПКЗ-РА-Е-(Р)-26/13-48/96 Импульсный преобразователь катодной защиты ИПКЗ–РА

ИПКЗ-РА-Е(М)-(Р)-42/21-48/96 Импульсный преобразователь катодной защиты ИПКЗ–РА

ИПКЗ-РА-Е(М)-(Р)-62/31-48/96 Импульсный преобразователь катодной защиты ИПКЗ–РА

ИПКЗ-РА-Е(М)-(Р)-82/41-48/96 Импульсный преобразователь катодной защиты ИПКЗ–РА

ИПКЗ-РА-Е(М)-(Р)-100/50-48/96 Импульсный преобразователь катодной защиты ИПКЗ–РА

Преобразователь катодной защиты ОПС – Электропроект

Купить Преобразователь катодной защиты ОПС

Преобразователь катодный типа ОПС  предназначен для электрохимической (катодной) защиты подземных сооружений от коррозии.

Основные технические характеристики:

Наименование параметра	Норма для типов
	ОПС-25-24-У1	ОПС-50-24-У1	ОПС-63-48-У1	ОПС-100-48-У1
Номинальный выходной ток, А	25	50	63	100
Номинальное выходное напряжение, В	24	24	48	48
Номинальное входное напряжение, В	220(+10,-20%)
Номинальная входная частота, Гц	50	50	50	50
Число фаз питающей сети	1	1	1	1
Коэффициент полезного действия, % не менее	67	67	70	81
Коэффициент мощности, не менее	0,8	0,8	0,8	0,8
Выходная мощность, кВт	0,6	1,2	3,0	4,8
Полная потребляемая мощность, кВА, не более	1,1	2,3	5,4	8,6
Диапазон регулирования выходного напряжения (тока)	0,1 – 1,0
Отклонение разностного защитного потенциала в нормальных условиях от уставки	±(1% +20мВ)
Диапазон уставки разностного потенциала, В в пределах	От минус 0,8 до минус 3,5

Преобразователь имеет два режима работы:

• Автоматический режим поддержания разностного защитного потенциала, в дальнейшем именуемый РАЗН. В этом режиме разностный потенциал поддерживается с точностью ±(1% от уставки +20мВ).
• Режим ручной регулировки, в дальнейшем именуемый РУЧН., является резервным. Он применяется при отказе преобразователя в режиме автоматического регулирования АВТ. В этом режиме регулирование выходных параметров преобразователя производится вручную в целях создания защитного потенциала.

В преобразователе предусмотрен счётчик времени наработки.

Информация относится к следующим наименованиям каталога

Наименование	Ед. изм.	Цена с НДС, р.
Агрегат выпрямительный ОПС-25-28,5	шт	84 000,00
Блок защиты БЗ к преобразователю катодному ОПС	шт	6 550,00
Блок формирующий БФ к преобразователю катодному ОПС	шт	6 470,00
Блок ФСУ к преобразователю катодному ОПС	шт	6 800,00
Плата управления ЖЕИВ 712034 (ОПС-25-28,5)	шт	12 400,00
Преобразователь катодный ОПС- 25-24 У1	шт	114 000,00
Преобразователь катодный ОПС- 50-24 У1	шт	150 000,00
Преобразователь катодный ОПС- 63-48 У1	шт	216 000,00
Преобразователь катодный ОПС2- 25-24 У1 катодной защиты	шт	69 600,00
Преобразователь катодный ОПС2- 30-50 У1	шт	120 000,00
Преобразователь катодный ОПС2- 50-24 У1	шт	150 000,00
Преобразователь катодный ОПС2- 63-48 У1	шт	216 000,00
Преобразователь катодный ОПС2-100-48-У1	шт	240 000,00
Преобразователь катодный ОПС3 – 20/40 – 96/48 У1	шт	138 000,00
Преобразователь катодный ОПС3 – 25 – 24 У1	шт	114 000,00
Преобразователь катодный ОПС3 – 25 – 24 У1 RS485	шт	114 000,00
Преобразователь катодный ОПС3 – 42 – 24 У1	шт	138 000,00
Преобразователь катодный ОПС3 – 42 – 24 У1 RS485	шт	138 000,00
Преобразователь катодный ОПС3 – 42 – 48 У1	шт	150 000,00
Преобразователь катодный ОПС3 – 42 – 48 У1 RS485	шт	150 000,00
Преобразователь катодный ОПС3 – 50 – 24 У1	шт	150 000,00
Преобразователь катодный ОПС3 – 50 – 24 У1 RS485	шт	150 000,00
Преобразователь катодный ОПС3- 63 – 48 У1	шт	216 000,00
Преобразователь катодный ОПС3- 63 – 48 У1 RS485	шт	252 000,00
Преобразователь катодный ОПС3- 100 – 48 У1	шт	240 000,00
Преобразователь катодный ОПС3- 100 – 48 У1 RS485	шт	276 000,00
Наименование	Ед.  изм.	Цена с НДС, р.

Преобразователь для катодной защиты

Изобретение относится к области электрохимии, а именно к устройствам для катодной защиты. Техническим результатом является исключение возможности повреждения кабеля блока электрооборудования, повышение надежности соединений, повышение удобства технического обслуживания и ремонта, повышение точности контроля параметров. Преобразователь содержит корпус, имеющий боковые, заднюю стенки, дно, крышу и переднюю дверь, по крайней мере, один модуль преобразования напряжения, блок измерения, соединительную панель, блок индикации, блок телемеханики, блок электрооборудования. Корпус снабжен технологическими отверстиями для подвода внешних кабелей. Блок индикации включает набор индикаторов для отображения текущего значения выходного напряжения, выходного тока, защитного потенциала и счетчик времени наработки для отображения суммарного времени наработки объекта. Блок телемеханики закреплен на боковой стенке корпуса. Блок электрооборудования включает сетевую колодку, счетчик электроэнергии, автомат защиты сети, а также сервисную розетку. Блок измерения и соединительная панель закреплены в корпусе посредством кронштейна на его лицевой стороне. Корпус снабжен дополнительной боковой дверью, а боковая стенка корпуса со стороны боковой двери имеет изогнутую вовнутрь корпуса часть, образующую отсек для размещения блока телемеханики. 11 з.п. ф-лы, 6 ил.



Устройство относится к области электрохимии, а именно к устройствам для катодной защиты, которые могут быть использованы для электрохимической защиты от почвенной коррозии подземных металлических сооружений, в том числе магистральных и городских трубопроводов, электрических кабелей, резервуаров для хранения нефти и газа.

Известен преобразователь для катодной защиты ПКЗ-АР, выпускаемый организацией-заявителем, представляющий собой прямоугольный шкаф с передней дверью, в котором размещен, по крайней мере, один модуль преобразования напряжения, блок телемеханики, блок электрооборудования, блок индикации, блок измерения, счетчик времени наработки и соединительная панель. При этом блок электрооборудования и блок индикации расположены на двери со стороны ее внутренней поверхности. Блок измерения и соединительная панель расположены в левой передней части шкафа, а блок телемеханики – в глубине шкафа за соединительной панелью и закреплен на боковой стенке с ее внутренней стороны. Блок индикации состоит из стрелочных индикаторов выходного напряжения, выходного тока, защитного потенциала. Блок электрооборудования содержит счетчик электроэнергии, автомат защиты сети для подключения устройства к питающей сети, сервисную розетку 230 В и сетевую колодку 230 В. На соединительной панели размещены датчик общего тока, переключатель “Выбор датчика”, клеммы в виде болтовых соединений для внешних подключений и внутренних подключений. Блок измерения содержит соединитель для его подключения к блоку телемеханики (см.: http://vwvw.cit-es.ru/21.htm).

Однако в данной конструкции доступ к устройству телемеханики возможен только через открытую переднюю дверь, что обуславливает необходимость аттестации обслуживающего телемеханику персонала в части электробезопасности. Кроме того, затрудненный доступ к блоку телемеханики усложняет обслуживание преобразователя. Блок электрооборудования размещен на двери, что требует использования гибкого кабеля, регулярно подвергающегося деформациям, что снижает надежность работы преобразователя и безопасность его обслуживания. Кроме того, используемые стрелочные индикаторы в блоке индикации не обеспечивают надлежащей точности контроля параметров. Корпус преобразователя имеет жестко заданную при изготовлении конфигурацию, что снижает его устойчивость к неблагоприятным климатическим воздействиям.

Задачей заявляемого технического решения является создание преобразователя для катодной защиты, надежного в эксплуатации, обеспечивающего удобство обслуживания его составных частей, в.т.ч. блока телемеханики, при повышении их защиты от воздействия внешних климатических факторов.

Техническим результатом является исключение возможности повреждения кабеля блока электрооборудования при эксплуатации преобразователя, повышение надежности соединений элементов электрической схемы, повышение удобства технического обслуживания и ремонта, повышение точности контроля параметров.

Поставленная задача решается тем, что преобразователь для катодной защиты объекта, содержащий корпус, имеющий боковые, заднюю стенки, дно, крышу и переднюю дверь, снабженный технологическими отверстиями для подвода внешних кабелей; по крайней мере, один модуль преобразования напряжения, блок измерения, соединительную панель, блок индикации, включающий набор индикаторов для отображения текущего значения выходного напряжения, выходного тока, защитного потенциала и счетчик времени наработки для отображения суммарного времени наработки объекта, блок телемеханики, закрепленный на боковой стенке корпуса, блок электрооборудования, включающий сетевую колодку, счетчик электроэнергии, автомат защиты сети, а также сервисную розетку, при этом блок измерения и соединительная панель закреплены в корпусе посредством кронштейна на его лицевой стороне, модуль преобразования напряжения соединен с блоком измерения, с соединительной панелью и выходом автомата защиты сети, а соединительная панель подключена к выводу блока измерения, который в свою очередь подключен к блоку индикации, а также к блоку телемеханики, согласно предлагаемому решению корпус снабжен дополнительной боковой дверью, а боковая стенка корпуса со стороны боковой двери имеет изогнутую вовнутрь шкафа часть, образующую отсек для размещения блока телемеханики, снабженный защитной панелью, индикаторы блока индикации выполнены цифровыми, при этом блок индикации расположен на кронштейне над блоком измерения, блок измерения выполнен с возможностью преобразования измеряемых параметров в сигнал управления цифровыми индикаторами, блок электрооборудования закреплен со стороны внутренней поверхности боковой стенки, при этом боковая стенка имеет окно в месте размещения табло счетчика электроэнергии и, по крайней мере, одно технологическое отверстие для подвода кабелей.

Преобразователь для катодной защиты может быть снабжен колодкой телемеханики для соединения блока измерения с блоком телемеханики, при этом колодка телемеханики закреплена на внешней стороне боковой стенки со стороны боковой двери. Также он может содержать, по крайней мере, один автомат защиты сети модуля преобразования напряжения, через который модуль преобразования напряжения подключен к автомату защиты сети блока электрооборудования, при этом количество автоматов защиты сети соответствует количеству модулей преобразователей напряжения.

Блок электрооборудования размещен ближе к передней двери, при этом элементы блока расположены по вертикали снизу вверх: сетевая колодка, затем сервисная розетка, счетчик электроэнергии, а автомат защиты сети расположен на лицевой стороне кронштейна слева от блока измерения.

Преобразователь для катодной защиты может быть снабжен платой питания, закрепленной на тыльной стороне кронштейна и подключенной к выходу автомата защиты сети и к блоку измерения, блоку индикации, блоку телемеханики.

Крыша выполнена с возможностью перемещения в вертикальном направлении посредством двух приводов, каждый из которых состоит из электродвигателя и механизма передачи «винт-гайка», расположенных по боковым стенкам в их центральной части.

Корпус выполнен на опоре и снабжен защитной сеткой, расположенной горизонтально в его верхней части.

Технологические отверстия для подвода внешних кабелей расположены в дне корпуса, часть дна выполнена с вентиляционными отверстиями.

Передняя и боковая двери снабжены двумя замками каждая, при этом замки для передней двери выполнены отличающимися от замков для боковой двери.

Крыша выполнена нависающей.

Устройство поясняется чертежами, где на фиг.1 приведен общий вид устройства, на фиг.2 – вид спереди на заявляемое устройство, на фиг.3 – вид сверху, на фиг.4 – вид сбоку, демонстрирующий размещение блока телемеханики без защитной панели, на фиг.5, 6 – механизм перемещения крыши в ее крайнем верхнем и нижнем положениях соответственно.

Позициями на чертеже обозначены: 1 – левая боковая стенка корпуса, 2 – правая боковая стенка корпуса, 3 – задняя стенка корпуса, 4 – дно корпуса, 5 – крыша корпуса, 6 – передняя дверь корпуса, 7 – замки передней двери, 8 – боковая дверь корпуса, 9 – замки боковой двери, 10 – модуль преобразования напряжения, 11 – блок измерения, 12 – соединительная панель, 13 – блок индикации, 14 – счетчик времени наработки, 15 – блок телемеханики, 16 – сетевая колодка, 17 – счетчик электроэнергии, 18 – автомат защиты сети блока электрооборудования, 19 – сервисная розетка, 20 – кронштейн, 21 – колодка телемеханики, 22 – защитная панель, 23 – окно в боковой стенке, 24 – привод подъема/опускания крыши, 25 – автомат защиты сети модуля преобразования напряжения, 26 – плата питания, 27 – опора, 28 – кабельные вводы, 29 – уголок, 30 – шток, 31 – направляющая втулка, 32 – ходовая гайка, 33 – ходовой винт, 34 – муфта, 35 – электродвигатель.

Устройство представляет собой прямоугольный корпус, левая боковая стенка 1, правая боковая стенка 2, и задняя стенка 3 которого, а также дно 4 выполнены в виде стационарных панелей, крыша 5 выполнена подвижной и нависающей над стенками корпуса, который снабжен также передней дверью 6, открывающейся вправо, и левой боковой дверью 8, открывающейся влево. При этом передняя дверь 6 снабжена замками передней двери 7, а левая боковая дверь 8 снабжена замками боковой двери 9, которые имеют конструктивные отличия, исключающие открытие передней двери ключом для боковой двери, и наоборот.

В корпусе расположен как минимум один модуль преобразования напряжения 10. В левой передней части корпуса расположены блок измерения 11, соединительная панель 12, блок индикации 13, счетчик времени наработки 14. Блок индикации 13 содержит цифровой индикатор текущего значения выходного напряжения «U вых» и выходного тока «I вых» преобразователя для катодной защиты, а также текущего значения напряжения защитного потенциала «U пот» защищаемого объекта или сооружения. В левой задней части корпуса расположен блок телемеханики 15. С внутренней стороны левой боковой стенки 1 корпуса расположены сетевая колодка 16, счетчик электроэнергии 17, обращенный своим индикатором к внутренней стороне левой боковой стенки 1, автомат защиты сети блока электрооборудования 18 для подключения преобразователя катодной защиты к питающей сети, сервисная розетка 19, кронштейн 20. Соединительная панель 12, блок измерения 11, счетчик времени наработки 14, блок индикации 13 расположены снизу вверх по вертикали на лицевой стороне кронштейна 20, при этом блок измерения 11, счетчик времени наработки 14 и блок индикации 13 могут быть закрыты спереди вертикальной декоративной панелью. На внешней стороне левой боковой стенки корпуса 1, в средней ее части, расположена колодка телемеханики 21. При этом левая боковая стенка корпуса 1 имеет изогнутую внутрь шкафа часть, которая образует отсек для размещения в нем блока телемеханики 15, который закрыт защитной панелью 22. Левая боковая стенка корпуса 1 имеет также окно 23, расположенное напротив индикатора счетчика электроэнергии 17 для считывания его показаний. Доступ к блоку телемеханики 15, к колодке телемеханики 21, к индикатору счетчика электроэнергии 17 осуществляется при открытой боковой двери 8. С внутренней стороны каждой боковой стенки корпуса, в центральной ее части, расположен привод подъема/опускания крыши 24 в виде электродвигателя и механизма передачи «винт-гайка». С внутренней стороны задней стенки 3 на рейке закреплен как минимум один автомат защиты сети модуля преобразования напряжения 25, а на тыльной стороне кронштейна 20 в нижней его части расположена плата питания 26 для питания блока измерения 11, блока индикации 13, счетчика времени наработки 14, блока телемеханики 15. Корпус снабжен опорами 27 в виде прямоугольных рам, вертикально ориентированных вдоль его боковых стенок и жестко с ними соединенных. Блок телемеханики 15 соединен кабелями с блоком измерения 11 через кабельные вводы 28, расположенные в левой боковой стенке 1 корпуса и через колодку телемеханики 21.

Привод подъема/опускания крыши 24 состоит из двух лифтов, каждый из которых выполнен следующим образом. К внутренней стороне крыши, вдоль ее боковой стороны жестко прикреплен уголок 29. К уголку 29 в центральной его части прикреплен верхним своим концом вертикальный шток 30, проходящий сквозь направляющую втулку 31 в нижнюю часть корпуса. Нижний конец штока 30 жестко прикреплен к торцу ходовой гайки 32, находящейся в сцеплении с ходовым винтом 33, который через муфту 34 соединен с выходным валом электродвигателя 35.

Верхняя сторона корпуса закрыта защитной горизонтальной сеткой. На лицевой стороне соединительной панели 12 расположены клеммы в виде болтовых соединений, предназначенные для внутренних и внешних подключений, переключатель для выбора датчика потенциала. На тыльной стороне соединительной панели 12 расположен датчик общего тока.

Модуль преобразования напряжения 10 представляет собой прямоугольный каркас, разделенный горизонтальной перегородкой на два отсека, В верхнем отсеке размещен выходной каскад модуля, выполненный по схеме мостового усилителя мощности. В нижнем отсеке размещен узел управления усилителем мощности, выполненный на базе двухтактного ШИМ-контроллера. Фронтальная и тыльная стороны каркаса выполнены в виде штыревого теплоотвода. Правая, левая, верхняя и нижняя стороны каркаса закрыты тонкими стенками из материала, обладающего экранирующими свойствами. Органы управления и индикации модуля расположены на вертикальной передней и горизонтальной верхней панелях. На передней панели расположены силовые и измерительные выводы в виде болтовых соединений, предназначенные для подключения к соответствующим выводам на соединительной панели 12 и одноименным выводам смежного модуля преобразования напряжения 10. Также здесь расположены переключатель для выбора режима работы, потенциометр для установки выходного тока, потенциометр для установки защитного потенциала, цифровой индикатор текущего значения выходного тока данного модуля или текущего значения защитного потенциала сооружения, переключатель для выбора режима индикации, единичный индикатор сигнализации обрыва в цепи электрода сравнения, единичный индикатор сигнализации наличия сетевого напряжения на данном модуле. На верхней панели модуля 10 расположены выводы в виде болтовых соединений для подключения к питающей сети через автомат защиты сети модуля преобразования напряжения 25, сетевые предохранители, сетевой выключатель, выводы для выбора максимального значения выходного напряжения, соединитель для подключения к блоку измерения 11, соединитель для подключения к смежному модулю.

Функционирование устройства может осуществляться либо в режиме автоматического поддержания защитного тока, либо в режиме автоматического поддержания защитного потенциала. Мощность устройства определяется количеством подключенных модулей преобразования напряжения 10. При увеличении их числа максимальное выходное напряжение преобразователя для катодной защиты остается неизменным, а наращивание его мощности обеспечивается за счет увеличения максимального значения суммарного выходного тока. В режиме автоматического поддержания защитного тока техническими средствами каждого модуля осуществляется непрерывное измерение текущего значения его выходного тока, сравнение его с требуемым значением, установленным с помощью потенциометра, и изменение режима выходного каскада таким образом, чтобы текущее значение выходного тока было равно требуемому значению с заданной точностью. В режиме синхронного управления значение тока задается на передней панели базового модуля и с помощью жгута связи передается на входы соответствующих каскадов всех модулей преобразования напряжения 10. В режиме автономного управления значение тока задается на передней панели каждого модуля 10 и жгут связи может быть отключен. Цифровой индикатор, расположенный на передней панели каждого модуля, отображает текущее значение выходного тока данного модуля, а цифровой индикатор “Iвых”, расположенный на блоке индикации 13, отображает текущее значение суммарного выходного тока всего преобразователя, которое можно определить также суммированием показаний индикаторов всех модулей 10. Включенное состояние счетчика времени наработки 14 индицируется мерцанием единичного индикатора, расположенного в правом нижнем углу цифрового индикатора “Время наработки”. В режиме автоматического поддержания защитного потенциала осуществляется непрерывное измерение текущего значения потенциала, сравнение его с установленным значением и изменение режима выходных каскадов всех модулей 10 таким образом, чтобы текущее значение защитного потенциала было равно установленному значению. При этом на цифровом индикаторе «U пот» блока индикации 13, а также на передней панели модуля преобразования напряжения 10 отображается текущее значение защитного потенциала. Значение защитного тока, обеспечивающего поддержание требуемого значения защитного потенциала, отображается на цифровом индикаторе “Iвых” блока индикации 13. При обрыве в цепи электрода сравнения во время работы в режиме автоматического поддержания защитного потенциала включается индикатор “ОБРЫВ ЭС” и обеспечивается автоматическое переключение преобразователя напряжения 10 в режим поддержания защитного тока, предварительно установленного при настройке преобразователя. При возникновении короткого замыкания в цепи нагрузки в режиме поддержания тока преобразователь для катодной защиты продолжает поддерживать заданный ток, напряжение на выходе при этом снижается до нуля. При возникновении короткого замыкания в цепи нагрузки в режиме поддержания потенциала преобразователь ограничивает ток на уровне, установленном при настройке режима. Напряжение на выходе при этом снижается до нуля. После устранения перегрузки автоматически восстанавливается режим преобразователя, в котором он находился до возникновения перегрузки, то же самое обеспечивается при исчезновении и последующем возникновении напряжения в питающей сети.

Работа преобразователя заключается в следующем.

В жаркую погоду в соответствии с сигналом, поступающим от датчика температуры в устройство управления, привод подъема/опускания крыши 24 удерживает последнюю в крайнем верхнем положении. При этом отвод тепла от штыревого теплоотвода модуля 10 обеспечивается конвекцией за счет отверстий в дне 4 корпуса, отверстий в защитной сетке и зазором по всему периметру крыши между внутренней ее поверхностью и защитной сеткой, а также между боковыми стенками корпуса, внешними поверхностями передней и боковой дверей и между боковыми вертикальными стенками нависающей над корпусом крыши 5. В холодную погоду по сигналу от датчика температуры устройство управления подает на привод подъема/опускания крыши 24 команду на опускание крыши 5. Таким образом, узлы преобразователя напряжения 10 в период неблагоприятных погодных условий являются более защищенными.

Работа привода подъема/опускания крыши 24 происходит следующим образом. При необходимости перемещения крыши 5 электродвигатель 35 переходит в режим вращения выходного вала, что вызывает вращение ходового винта 33 и перемещение в вертикальном направлении ходовой гайки 32. Закрепленный на ней шток 30 также перемещается, обеспечивая перемещение крыши 5. Снятие команды на перемещение вызывает прекращение вращения вала электродвигателя 35, и крыша 5 прекращает движение. При этом электродвигатель 35 во время стоянки не потребляет электроэнергию, то есть система обладает эффектом “памяти положения”. Новое перемещение крыши 5 начинается с того положения, в котором она остановилась после последней команды на перемещение.

Пример конкретного выполнения.

Элементы корпуса, в том числе левая боковая стенка 1, правая боковая стенка 2, задняя стенка 3 корпуса, крыша 5, передняя дверь 6, боковая дверь 8 выполнены из листовой стали толщиной 1.5 мм. Дно корпуса 4 и верхняя защитная сетка изготовлены из металлической сетки с диаметром ячейки не более 2.4 мм в соответствии с требованиями ГОСТ 14254-96 (код IP). Замки передней двери 7 и замки боковой двери 9 выполнены под ключ в виде многогранника. Причем ключом от боковой двери нельзя открыть переднюю дверь. Ключи изготовлены из закаленной стали. Теплоотводы модуля преобразования напряжения 10 выполнены из сплава алюминия и меди, стенки – из оцинкованной стали, передняя и верхняя панели – из листового стеклотекстолита. Выходной каскад реализован на кольцевых сердечниках марки М2000НМ1 К45×28×12 и МП140 К44×28×10.3, полевых транзисторах типа IRFP22N50A, на диодах BYV72EW, HER307, конденсаторах фильтра типа К50-35 220 мкФ ×450 В, конденсаторах развязки типа К73-17-0.1×400 В, К78-2 – 3300×2000 В. Устройство управления реализовано на контроллере К1156ЕУ2, операционных усилителях 140УД12, варисторах типа TVR20391 и разрядниках типа NS3R400F, входящих в узел защиты от перенапряжения при грозовых разрядах, мостовом выпрямителе типа КВРС-1008, резисторе типа С5-5 в качестве ограничения тока при включении питания, тиристоре типа MCR12M в схеме блокировки, микросхемы типа PIC 18F1320-1/P для управления светодиодным индикатором типа BC56-125RWA. Блок измерения 11 выполнен на базе процессора типа PIC 18F452-1/P, операционных усилителей типа ОР177А, OP296GS, коммутаторов типа CPC1035N, PWG612S, применяемых в схеме измерения поляризационного потенциала. Блок индикации 13 и счетчик времени наработки 14 реализованы на специализированной микросхеме типа MAX695EPL для управления индикаторами типа BC56-125RWA. Блок телемеханики 15 реализован на базе процессора типа PIC 18F252-1/SO, операционных усилителей типа OP296GS, микросхемы интерфейса типа ADM232AARN, сотового GSM модема типа 1306 В, аккумулятора типа TR 1,3-6. В качестве защитного корпуса применен корпус типа G-265. В качестве сетевой колодки применена колодка типа ТВ6303. Счетчик электроэнергии 17 применен типа СЭА11М. Автоматы защиты сети 18, 25 использованы типа ДЕК-6А, ДЕК-25А. Сервисная розетка 19 использована типа РА16260. Кронштейн 20 выполнен из листовой стали. Колодка телемеханики 21 использована типа ТВ1506. Защитная панель 22 выполнена из листовой стали. Неподвижные элементы привода подъема/опускания крыши 24 выполнены из стали, подвижные – из латуни, а электродвигатель 35 использован типа ДШИ-200-3. Плата питания 26 реализована на трансформаторах типа ТП-1243-1, ТП-122-11, на микросхемах стабилизации напряжения типа 7805, 7815, 7915, выпрямительных диодах типа 1N5821, конденсаторах фильтра типа К50-35 220 мкФ ×50 В, К50-35 100 мкФ ×50 В. Опора 27 выполнена из прямоугольной трубы 20×20 мм.

Таким образом, предлагаемое техническое решение преобразователя для катодной защиты позволяет:

– повысить надежность работы преобразователя и безопасность его обслуживания путем исключения жгута, подвергающегося деформации при открывании/закрывании двери;

– повысить удобство обслуживания преобразователя путем расположения всех индикаторов во фронтальной плоскости, а также путем расположения блока телемеханики в отсеке, доступ в который обеспечен через открытую боковую дверь;

– обеспечить безопасность персонала, обслуживающего телемеханику, от поражения электрическим током, т.к. открытая боковая дверь обеспечивает доступ к блоку телемеханики и к индикатору счетчика электроэнергии, но исключает соприкосновение человека с токоведущими частями преобразователя, которые могут находиться под напряжением, опасным для жизни человека. Это обстоятельство исключает необходимость в аттестации персонала, обслуживающего телемеханику, а также персонала, ведущего контроль за потреблением электроэнергии преобразователем напряжения;

– повысить качество работы преобразователя за счет повышения точности показаний встроенных индикаторов путем применения цифровых индикаторов взамен стрелочных;

– повысить устойчивость преобразователя к неблагоприятным климатическим воздействиям за счет возможности регулирования суммарной площади поперечного сечения вентиляционных каналов путем подъема/опускания крыши. Это позволяет существенно ограничить в зимний период доступ климатических осадков в виде снега, дождя к внутренним частям преобразователя.

1. Преобразователь для катодной защиты, содержащий корпус, имеющий боковые, заднюю стенки, дно, крышу и переднюю дверь, снабженный технологическими отверстиями для подвода внешних кабелей, по крайней мере, один модуль преобразования напряжения, блок измерения, соединительную панель, блок индикации, включающий набор индикаторов для отображения текущего значения выходного напряжения, выходного тока, защитного потенциала и счетчик времени наработки для отображения суммарного времени наработки объекта, блок телемеханики, закрепленный на боковой стенке корпуса, блок электрооборудования, включающий сетевую колодку, счетчик электроэнергии, автомат защиты сети и сервисную розетку, при этом блок измерения и соединительная панель закреплены в корпусе посредством кронштейна на его лицевой стороне, модуль преобразования напряжения соединен с блоком измерения, с соединительной панелью и выходом автомата защиты сети, а соединительная панель подключена к выводу блока измерения, который подключен к блоку индикации, а также к блоку телемеханики, отличающийся тем, что корпус снабжен дополнительной боковой дверью, боковая стенка корпуса со стороны боковой двери имеет изогнутую вовнутрь корпуса часть, образующую отсек для размещения блока телемеханики, снабженный защитной панелью, а индикаторы блока индикации выполнены цифровыми, при этом блок индикации расположен на кронштейне над блоком измерения, блок измерения выполнен с возможностью преобразования измеряемых параметров в сигнал управления цифровыми индикаторами, блок электрооборудования закреплен со стороны внутренней поверхности боковой стенки, а в боковой стенке корпуса выполнено окно в месте размещения табло счетчика электроэнергии и, по крайней мере, одно технологическое отверстие для подвода кабелей.

2. Преобразователь по п.1, отличающийся тем, что он снабжен колодкой телемеханики для соединения блока измерения с блоком телемеханики, при этом колодка телемеханики закреплена на внешней стороне боковой стенки со стороны боковой двери.

3. Преобразователь по п.1, отличающийся тем, что он содержит, по крайней мере, один автомат защиты сети модуля преобразования напряжения, через который модуль преобразования напряжения подключен к автомату защиты сети блока электрооборудования, при этом количество автоматов защиты сети соответствует количеству модулей преобразователей напряжения.

4. Преобразователь по п.1, отличающийся тем, что блок электрооборудования размещен ближе к передней двери, при этом элементы блока расположены по вертикали, нижним из которых является сетевая колодка, затем сервисная розетка, счетчик электроэнергии, а автомат защиты сети расположен на лицевой стороне кронштейна слева от блока измерения.

5. Преобразователь по п.1, отличающийся тем, что он снабжен платой питания, закрепленной на тыльной стороне кронштейна и подключенной к выходу автомата защиты сети и к блоку измерения, блоку индикации, блоку телемеханики.

6. Преобразователь по п.1, отличающийся тем, что крыша выполнена с возможностью перемещения в вертикальном направлении посредством двух приводов, каждый из которых состоит из электродвигателя и механизма передачи «винт-гайка», расположенных по боковым стенкам в их центральной части.

7. Преобразователь по п.1, отличающийся тем, что корпус выполнен на опоре.

8. Преобразователь по п.1, отличающийся тем, что технологические отверстия для подвода внешних кабелей расположены в дне корпуса.

9. Преобразователь по п.1, отличающийся тем, что часть дна выполнена с вентиляционными отверстиями.

10. Преобразователь для катодной защиты по п.1, отличающийся тем, что корпус снабжен защитной сеткой, расположенной горизонтально в его верхней части.

11. Преобразователь по п.1, отличающийся тем, что передняя и боковая двери снабжены двумя замками каждая, при этом замки для передней двери выполнены отличающимися от замков для боковой двери.

12. Преобразователь по п. 1, отличающийся тем, что крыша выполнена нависающей.

Катодная защита баков-аккумуляторов

Версия для печати

6.1. Область применения

6.1.1. Катодную защиту допускается применять для новых и находившихся в эксплуатации баков объемом до 20 тыс. м³ с глубиной отдельных коррозионных язв не более 20 % проектной толщины бака.

6.1.2. Для защиты от аэрации воды в баках, оборудованных катодной защитой, следует применять “паровую подушку”.

6.1.3. Метод катодной защиты внутренней поверхности бака состоит в присоединении ее к отрицательному полюсу источника постоянного тока. При этом положительный полюс источника постоянного тока соединяют с расположенными внутри бака малорастворимыми анодами, которые не противоречат ГОСТ Р 51232-98 “Вода питьевая”. Размещение анодов внутри баков должно обеспечивать защиту от коррозии при минимальной силе защитного тока.

6.2. Технология применения

6.2.1. Катодная защита внутренней поверхности баков – аккумуляторов должна осуществляться с помощью защитных установок, состоящих из сетевого преобразователя энергии, обеспечивающего выпрямленный постоянный ток, малорастворимых и стойких к горячей воде и атмосферным условиям токоотводящих анодов, равномерно распределяющих ток по защищаемой внутренней поверхности бака, а также коммутационных проводов и соединений, которые могут одновременно выполнять функции несущих элементов для размещения электродов внутри бака.

6.2.2. В качестве источников постоянного тока должны применяться сетевые преобразователи.

Сетевые преобразователи энергии в установках катодной защиты должны соответствовать требованиям ГОСТ Р 21164-98. Технические условия на них должны быть сертифицированы специализированными организациями, уполномоченными Госгортехнадзором России.

Характеристики преобразователей приведены в табл. 9.

Таблица 9

Тип преобразователя	Выходная мощность, кВт	Выпрямленное напряжение, В	Выпрямленный ток, А
УКЗТ-1 ОПЕ	3,0	96/48	32/63
	5,0	96/48	50/100
ПТА	1,6	48/24	33/66
	3,0	96/48	31/62
СКЗМ	2,0	96/48	21/42
	3,0	96/48	31/62
	5,0	96/48	52/104
ОПС-50-24 У1	1,2	48/24	25/50
ОПС-63-48 У1	3,0	96/48	31/63
ОПС-100-48 У1	5,0	96/48	50/100

6. 2.3. Для катодной защиты применяются титано-платиновые, титано-рутениевые или железокремниевые электроды.

6.2.4. Для всех анодов должна быть обеспечена надежность крепления и изоляция токовводов. Материалы для крепления, герметизации и изоляция токовводов, а также наружная изоляция проводов и кабелей должны быть выполнены по техническим условиям, допускающим их прокатку и эксплуатацию в водной среде при высоких температурах.

6.2.5. Технологической задачей катодной защиты является торможение коррозионных процессов на поверхности стали и обеспечение заданного остаточного ресурса гарантированной безотказной по причине коррозии работы баков-аккумуляторов до предусмотренного ремонта.

6.2.6. Торможение процессов коррозии при катодной защите достигается за счет отрицательного (катодного) смещения естественного потенциала стали в горячей воде.

6.2.7. Надежная электрохимическая защита внутренней поверхности бака от коррозии обеспечивается при значении поляризационного потенциала в пределах от -0,54 до -0,60 В (по нормальному водородному электроду).

6.2.8. Для контроля потенциала следует применять стационарные или переносные электроды сравнения. В качестве стационарных электродов сравнения могут применяться коломельные, хлорсеребряные, цинковые или другие термостойкие электроды подобного рода. В качестве переносных – медносульфатные электроды сравнения.

6.2.9. В качестве среднего исходного расчетного показателя при выборе мест размещения токоотдающих электродов (и первоначальной оценке их необходимого количества) можно принять соотношение, что 1 м линейного электрода может обеспечить защитный ток для 20 – 100 м2 внутренней поверхности бака.

6.2.10. Для проектируемых баков и баков, находившихся в эксплуатации, необходимо провести расчет кровли и стен бака на прочность с учетом влияния дополнительной массы элементов защиты.

6.2.11. Работы по организации, монтажу и эксплуатации катодной защиты на баках могут производиться персоналом ТЭЦ и котельных в соответствии с инструкциями и конструкторской документацией, разработанной институтом “МосгазНИИпроект”.

6.3. Эксплуатация и контроль эффективности катодной защиты

6.3.1. Для баков, находившихся в эксплуатации, перед включением катодной защиты рекомендуется очистить внутреннюю поверхность от продуктов коррозии металлическими щетками или отпескоструить до чистого металла, после этого промыть ее горячей водой.

Допускается не проводить очистку поверхности бака в течение одного-двух месяцев (в зависимости от имеющегося количества продуктов коррозии), осуществлять катодную поляризацию током, примерно вдвое превышающим первоначальный расчетный.

При этом следует иметь в виду, что в начальный период работы катодной защиты будет наблюдаться интенсивное отслаивание окалины и продуктов коррозии со стенок бака. Это естественный электрохимический процесс, так называемая катодная обработка поверхности металла.

Новые баки перед включением установок катодной защиты должны быть промыты горячей водой.

6.3.2. На монтаж и включение катодной защиты не налагается ограничений, связанных с температурой воды и воздуха, а также с влажностью последнего.

6.3.3. Для правильного выбора режима катодной поляризации необходимо принимать во внимание образование карбонатного осадка. Благодаря подщелачиванию слоя воды, непосредственно прилегающего к металлу бака, из-за восстановления кислорода с образованием гидроксильных ионов карбонатный осадок может образовываться практически во всех водах, используемых в коммунальном теплоснабжении. Образование карбонатного осадка приводит к уменьшению площади металлической поверхности, на которую натекает ток, и в результате – к уменьшению значения тока, необходимого для поддержания защитного потенциала.

6.3.4. При наладке катодной защиты вплоть до окончательного формирования карбонатного осадка необходим постоянный контроль потенциала защищаемой поверхности. После окончания формирования карбонатного осадка на стенках бака необходимо перейти на периодический контроль с частотой измерения поляризационных потенциалов один раз в месяц.

6.3.5. Измерение поляризационных потенциалов следует проводить как при включенном защитном токе, так и в момент его отключения, повторяя такие измерения 3-5 раз подряд с интервалом 20 – 30 с. При отсутствии в баке постоянно находящегося электрода сравнения (хлорсеребряного или другого типа) допускается использовать переносный медносульфатный электрод сравнения.

6.3.6. Для обеспечения эффективной защиты значение поляризационного потенциала должно быть в пределах, указанных в п. 6.2.7.

6.3.7. При значении измеренного поляризационного потенциала отрицательнее -1,1 В (по медносульфатному электроду сравнения) или если в журнале по контролю за поляризационным потенциалом обнаружены такие значения в течение 2 – 3 мес, необходимо произвести высверловку или вырубку участка стены бака площадью 15 см² для определения степени наводораживания и выявления опасности хрупкого разрушения.

6.4. Обследование коррозионного состояния баков с катодной защитой

6.4.1. Контроль за эффективностью катодной защиты должен осуществляться путем ежегодного осмотра внутренней поверхности бака.

6.4.2. До начала проведения коррозионного обследования бака необходимо отключить катодную защиту и провести обследование надежности крепления анодов и их состояния, а также осмотр проводов и других конструктивных элементов катодной защиты.

6.4.3. Для новых баков или баков с коррозионным износом не более 10% проектной толщины при внутренней поверхности бака, покрытой ровным серым налетом, и при отсутствии вновь образовавшихся продуктов коррозии степень коррозионного износа следует определять один раз в два года на контрольных участках 300´300 мм в нижней и верхней зонах (по одному участку) и в средней зоне (по два участка).

6.4.4. При обнаружении на баках во время осмотра вновь образовавшихся продуктов коррозии участки с ними принимаются как контрольные и на них должна определяться степень коррозионного износа согласно требованиям “Методических указаний по обследованию баков-аккумуляторов горячей воды: РД 34.40.601-97”.

6.4.5. Для баков с коррозионным износом от 10 до 20 % проектной толщины при ежегодном осмотре на таких участках должна определяться степень коррозионного износа. При отсутствии изменения коррозионного износа на этих участках допускается в дальнейшем проводить изменение степени износа один раз в два года.

<< назад / к содержанию РД 153-34.1-40.504-00 / вперед >>

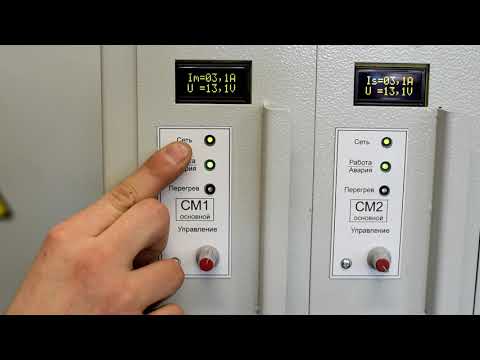

ЭНЕРГОМЕРА МПН-ОПЕ-М14-1/С1-3/1,0-1/60-48-У1-А485 Преобразователь напряжения катодной защиты

МПН-ОПЕ-М14 – это преобразователи для катодной защиты. МПН-ОПЕ-М14 могут быть одноканальные и многоканальные модульной конструкции на базе унифицированных силовых модулей инверторного типа.

МПН-ОПЕ-М14 предназначены для промышленного использования в качестве источников защитного тока в системах катодной защиты подземных металлических сооружений различного назначения от электрохимической (грунтовой) коррозии, контроля параметров катодной защиты и коррозионных процессов в одной или нескольких точках дренажа (для многоканальных исполнений) с передачей в системы телемеханики.

Изготавливаются для видов климатического исполнения У1 с возможностью размещения на открытом воздухе и У2 для размещения в укрытиях, оболочках и блок-боксах без поддержания микроклимата.

МПН-ОПЕ-М14 конструкция:

– Вид климатического исполнения:

       – У1 размещение на открытом воздухе,

       – У2 компактное размещение в укрытиях.

– Воздушное естественное охлаждение,

– Двустороннее обслуживание при монтаже и эксплуатации,

– Удобный ввод и надежные зажимы подключения внешних цепей,

– Усиленная грозозащита цепей внешних подключений с возможностью быстрой замены,

– Вандалозащищенный корпус с качественным полимерно-порошковым покрытием,

– Встроенная вандалозащищенная антенна GSM (GPRS/3G) с высоким коэффициентом усиления,

– Возможность организации коммерческого учета электроэнергии,

– Наличие панели для размещения средств телемеханики и дополнительного оборудования,

– Номинальное выходное напряжение и номинальный выходной ток каналов преобразователей определяются типом и количеством установленных в них силовых модулей.

МПН-ОПЕ-М14 функции:

– Независимое управление выходными параметрами для каждого из каналов

– Режимы автоматическое поддержания:

– Интуитивно понятный способ управления:

– Цифровое управление:

– Устойчивость к жестким условиям эксплуатации:

– Режим горячего резервирования силовых модулей

– Учет времени наработки и времени защиты сооружения

– Широкий набор контролируемых параметров с передачей в систему телемеханики

– Возможность интеграции в системы телемеханики (КПО СТМ интегрирована в основные системы телемеханики)

– Дистанционный контроль и управление:

Наименование параметра	Количество независимых каналов нагрузки
1	2	3	4
Номинальное напряжение питающей сети переменного тока (50±3 Гц), В	230
Допустимый диапазон напряжений питающей сети, В	150 – 264
Количество входов питающей сети	1; 2
Номинальная выходная мощность, кВт	0,6 – 4,0	0,6 – 2,0	0,6 – 1,0	0,6 – 1,0
Номинальный ток (Iном), В	6,3 – 80	6,3 – 40	6,3 – 20	6,3 – 20
Номинальное напряжение (Uном), В	48; 96
КПД, не менее, %	88
Коэффициент мощности, не менее, %	98
Точность поддержания защитного тока, не более, %	±1,0
Точность поддержания защитного потенциала (суммарного или поляризационного), не более, %	±1,0
Коэффициент пульсаций выходного тока, не более, %	1,0
Входное сопротивление измерителя разности потенциалов, не менее, МОм	10
Диапазон рабочих температур окружающей среды, °С	-45 – +45
Габаритные размеры (Ш×Г×В), мм	600×534×1030	600×436×1890
Масса, не более, кг	77-95	120	150

Россия, Казахстан, Белоруссия, Узбекистан, Армения, Киргизия, Таджикистан – доставка в любой город и другие страны ЕАЭС и мира.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

• РАЗВИТИЕ

  За 22 года осуществлен выпуск шести поколений приборов учета электроэнергии. Сегодня производятся интеллектуальные приборы, осуществляющие широкий спект действий по регистрации и передаче данных.

• ВНЕДРЕНИЕ

  Ежегодно с конвейеров заводов сходят более 3 000 000 приборов, это значит, что каждый третий счетчик в России носит торговую марку ЭНЕРГОМЕРА.

• ИННОВАЦИИ

  Собственный корпоративный институт электротехнического приборостроения ведет интенсивные исследования, направленные на разработку новых продуктов и совершенствование выпускаемых изделий.

• Cчетчики однофазные

  CE101-R5.1 и др.

• Счетчики трехфазные

  ЦЭ6803В Р32 и др.

• Счетчики эталонные

  СЕ603 и др.

• Распределительные устройства

  УКЗН и др.

• Преобразователи катодной защиты

  ПНКЗ-ППЧ-М10 и др.

• Выпрямители катодной защиты

  В-ОПЕ-М1 и др.

• Устройства учета электроэнергии

  ПКУ 6 (10) кВ и др.

• Устройства распределит. 0,4 кВ

  ШРНН и др.

• Устройства распределит. 10 кВ

  КСО-298 и др.

• Подстанции трансформаторные

  БКТП и др.

• Метрологическое оборудование

  СЕ602M и др.

• Промышленные кондиционеры

  SKE и др.

• Установки поверки электросчетчиков

  СУ201 и др.

• АСКУЭ энергоснабжающие

  ЦЭ6850МСЕ304 и др.

• АСКУЭ промышленные

  СЕ303ЦЭ6850МСЕ304 и др.

• АСКУЭ бытовые

  СЕ201СЕ208СЕ303 и др.

• Устройства защитного отключения

  УЗО-ВАД2 и др.

• Выключатели автоматические

  ВА45-29 и др.

• Ограничители импульсных напряжений

  ОИН1, ОИН3 и др.

• Ограничители тока

  ОТ1-29 и др.

• Системы питания постоянного тока

  ESPT-48-E и др.

• Шкафы антивандальные

  ST-OU-88 и др.

• Шкафы телекоммуникационные

  ST2H и др.

• Щитки квартирные

  ЩКВН1 и др.

• Щитки этажные

  ЩЭГ1С-1 и др.

• Дополнительное оборудование

  ДРП-М1 и др.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

адрес для заявок: [email protected]

• (7273)495-231
• (3955)60-70-56
• (8182)63-90-72
• (8512)99-46-04
• (3852)73-04-60
• (4722)40-23-64
• (4162)22-76-07
• (4832)59-03-52
• (423)249-28-31
• (8672)28-90-48
• (4922)49-43-18
• (844)278-03-48
• (8172)26-41-59
• (473)204-51-73
• (343)384-55-89
• (4932)77-34-06
• (3412)26-03-58
• (395)279-98-46
• (843)206-01-48
• (4012)72-03-81
• (4842)92-23-67
• (3842)65-04-62
• (8332)68-02-04
• (4966)23-41-49
• (4942)77-07-48
• (861)203-40-90
• (391)204-63-61
• (4712)77-13-04
• (3522)50-90-47
• (4742)52-20-81
• (3519)55-03-13
• (495)268-04-70
• (8152)59-64-93
• (8552)20-53-41
• (831)429-08-12
• (3843)20-46-81
• (3496)41-32-12
• (383)227-86-73
• (3812)21-46-40
• (4862)44-53-42
• (3532)37-68-04
• (8412)22-31-16
• (8142)55-98-37
• (8112)59-10-37
• (342)205-81-47
• (863)308-18-15
• (4912)46-61-64
• (846)206-03-16
• (8342)22-96-24
• (812)309-46-40
• (845)249-38-78
• (8692)22-31-93
• (3652)67-13-56
• (4812)29-41-54
• (862)225-72-31
• (8652)20-65-13
• (3462)77-98-35
• (8212)25-95-17
• (4752)50-40-97
• (4822)63-31-35
• (8482)63-91-07
• (3822)98-41-53
• (4872)33-79-87
• (3452)66-21-18
• (8422)24-23-59
• (3012)59-97-51
• (347)229-48-12
• (4212)92-98-04
• (8352)28-53-07
• (351)202-03-61
• (8202)49-02-64
• (3022)38-34-83
• (4112)23-90-97
• (4852)69-52-93

Задайте вопрос прямо сейчас:

Извините, сервис временно недоступен.

Некорректный номер.

Ожидайте звонка на введенный номер.

front/header.call_free_error

Заказать обратный звонок

мы перезвоним Вам в рабочее время

Настоящее соглашение является официальным документом OOO “Новые Технологии”, ОГРН 1131690023178, ИНН 1656069657 (далее – Администратор) и определяют порядок использования посетителями (далее – Посетитель) сайта Администратора и обработки информации, получаемой Администратором от Посетителя.

1. Соглашение может быть изменено Администратором в одностороннем порядке в любой момент, без какого-либо специального уведомления Посетителя Сайта.
2. В случае, если при использовании Посетителями Сайта Администратору будет сообщена какая-либо информация, относящаяся прямо или косвенно к определенному или определяемому физическому лицу (далее – Персональные данные), ее последующая обработка будет осуществляться в соответствии с законодательством Российской Федерации. В отношении всех сообщаемых Персональных данных Посетитель дает Администратору согласие на их обработку. Администратор обрабатывает персональные данные Посетителя исключительно в целях предоставления Посетителю функций Сайта, размещенного на нем контента, маркетинговой, рекламной, иной информации, в целях получения Посетителем персонализированной (таргетированной) рекламы, исследования и анализа данных Посетителя, а также в целях предложения Посетителю своих товаров и услуг. В отношении всех сообщенных Администратору Посетителем своих персональных данных Администратор вправе осуществлять сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, распространение (в том числе передача любым третьим лицам, включая передачу персональных данных третьим лицам на хранение или в случае поручения обработки персональных данных третьим лицам), обезличивание, блокирование, уничтожение, трансграничную передачу, обработку с применением основных способов такой обработки (хранение, запись на электронных носителях и их хранение, составление перечней, маркировка) и иные действия в соответствии со статьей 3 Федерального закона от 27. 07.2006 № 152-ФЗ «О персональных данных”.
3. Посетитель понимает и соглашается с тем, что предоставление Администратору какой-либо информации о себе, не являющейся контактной и не относящейся к целям, обозначенным Администратором Сайта (не относящейся к деятельности Администратора, к продвигаемым им товарам и/или услугам, к условиям сотрудничества Администратора и Посетителя Сайта), а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни Посетителя Сайта или иного третьего лица запрещено.
4. В случае принятия Посетителем решения о предоставлении Администратору какой-либо информации (каких-либо данных), Посетитель обязуется предоставлять исключительно достоверную и актуальную информацию. Посетитель Сайта не вправе вводить Администратора в заблуждение в отношении своей личности, сообщать ложную или недостоверную информацию о себе.
5. Администратор принимает меры для защиты Персональных данных Посетителя Сайта в соответствии с законодательством Российской Федерации.
6. Администратор не проверяет достоверность персональной информации, предоставляемой Посетителем Сайта, и не имеет возможности оценивать его дееспособность. Однако Администратор исходит из того, что Посетитель предоставляет достоверную персональную информацию и поддерживает эту информацию в актуальном состоянии.
7. Администратор вправе запрещать Посетителю доступ к Сайту или к отдельным частям Сайта.
8. Посетитель в соответствии с ч. 1 ст. 18 Федерального закона «О рекламе” дает Администратору свое согласие на получение сообщений рекламного характера.
9. Согласие может быть отозвано субъектом персональных данных или его представителем путем направления письменного заявления ООО «Новые Технологии” или его представителю по адресу: 420030 Казань, Адмиралтейская д. 3 к.4 п.1026.
10. В случае отзыва субъектом персональных данных или его представителем Согласия на обработку персональных данных, ООО «Новые Технологии” вправе продолжить обработку без разрешения субъекта персональных данных при наличии оснований, указанных в пунктах 2 — 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных” от 26.06.2006 г.
11. Настоящее Согласие действует все время до момента прекращения обработки персональных данных по причинам, указанным в п. 9 данного документа.

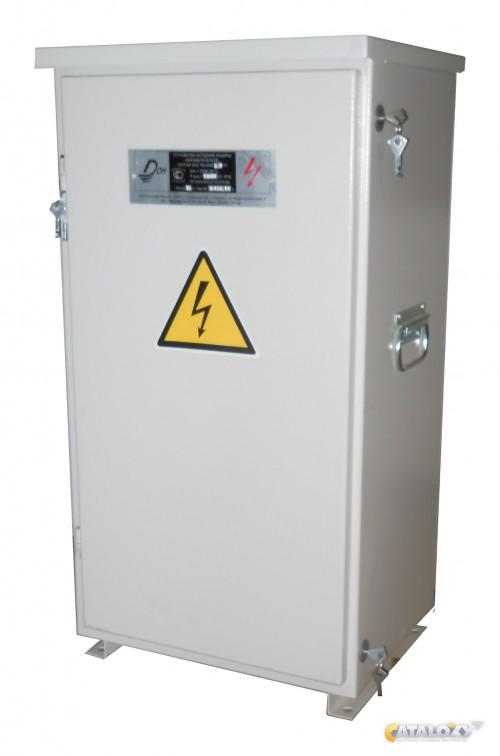

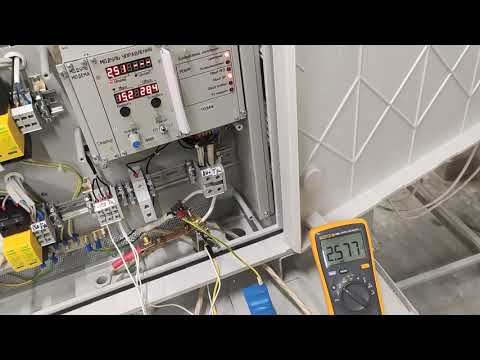

Импульсный преобразователь катодной защиты ИПКЗ-МН2К

В процессе строительства и эксплуатации нефте- и газопроводов первостепенное значение имеет их коррозионная стойкость. От этого показателя будет зависеть срок службы и надежность трубного транспорта. Именно коррозия является в том числе причиной снижения пропускной способности трубы из-за вынужденного снижения рабочего давления.

Как говорилось ранее, электрохимическая защита ЭХЗ включает в себя комплекс средств, оборудования и мероприятий, обеспечивающих принудительное замедление коррозионных процессов стали. Суть катодной защиты заключается в подаче на сталь трубы постоянного тока с целью смещения естественного потенциала стали в область более отрицательных значений, чем естественный потенциал. В результате растворению будет подвергнут жертвенный анод (анодный заземлитель), а не сталь трубы.

“Сердцем” системы ЭХЗ является станция катодной защиты (СКЗ), блочной или модульной конструкции, питающаяся переменным током 0,4; 6; 10 кВ. В зависимости от количества ниток трубопроводов и исходных технических условий может применяться как несколько установок СКЗ, так и одна станция, обеспечивающая защитный потенциал.

В основе станции катодной защиты СКЗ состоит преобразователь, питающийся переменным током, а также автоматика, в ручном или автоматическом режиме изменяющая параметры выходного постоянного тока.

Ручной режим регулировки параметров применяется на станциях катодной защиты со стабильными во времени показателями сопротивления цепи ЭХЗ. Осуществляется путем переключения отводов обмотки трансформатора или с помощью тиристоров.

В случае, когда параметры цепи электрохимзащиты динамичны, устанавливаются станции катодной защиты с автоматически изменяемыми параметрами защитного тока. Такие условия обуславливаются наличием блуждающих токов, изменяющимся удельным сопротивлением грунта и т.д. Динамика защитного тока может зависеть от потенциала защищаемого сооружения (трубопровода), измеряемого с помощью датчика потенциала, расположенного на медно-сульфатном электроде сравнения ЭНЕС.

Предлагаемые нами станции катодной защиты имеют разрешение Госпромнадзора МЧС!



ОСОБЕННОСТИ Импульсной станции катодной защиты МН1К:

• Одноканальные, работают на одну нагрузку.
• Имеют моноблочную малогабаритную конструкцию, при этом все составные устройства размещены в одном корпусе. Станции имеют два варианта компановки состаных узлов.
• Предназначены для размещения на открытом воздухе, климатическое исполнение У1.
• Могут устанавливаться в блочно-комплектных устройствах ЭХЗ и в укрытиях различных видов.
• Могут размещаться (подвешиваться) на стенах зданий и сооружений, на других опорах с вертикальной поверхностью с помощью штатных кронштейнов.
• Имеют малые размеры и массу.
• Станции с выходной мощностью до 0,6 кВт относятся к станциям малой мощности и применяются для защиты подземных трубопроводов с заводской изоляцией, небольших по протяжённости подземных трубопроводов и конструкций, стальных оболочек кабелей и других аналогичных объектов.
• Обеспечивают высокий коэффициент полезного действия.
• Могут быть использованы в составе специализированных подсистем коррозионного мониторинга параметров электрохимической защиты.
• Имеют исполнения с усиленной защитой от грозовых перенапряжений (класс II) и типовой защитой (класс III) по ГОСТ Р 51992-2011 (ГОСТ IEC 61643-11-2013).
• Имеют пылевлагозащитную конструкцию, обеспечивающую степень защиты от проникновения пыли и воды IP54 по ГОСТ 14254-2015.
• Информационный обмен сигналами с системами телемеханики осуществляется:
  – по физической двухпроводной линии через последовательный цифровой интерфейс RS-485 по протоколу обмена MODBUS RTU;
  – через встроенный модем связи по GSM/GPRS-каналам мобильной связи.
  – по информационным каналам систем линейной телемеханики (СЛТМ) 4-20 мА.
• По заказу станции могут поставляться с встроенными модемами для передачи информации по другим каналам связи.

ОСНОВНЫЕ ПАРАМЕТРЫ

Наименование параметров	Значение параметра
	СКЗ-ИП-МН1К-…- ХХ-У1-485 (GSM, СЛТ)
	0,1-1	0,2-1	0,3-1	0,2-2	0,4-2	0,6-2	0,6-1	0,8-1	1,0-1	1,2-1
1. Количество силовых блоков	1	1	1	2	2	2	1	1	1	1
2. Номинальное напряжение питающей сети, В	220, 230
3. Рабочий диапазон напряжения питающей сети, В	160…253
4. Нормируемая номинальная выходная активная мощность, кВт	0,1	0,2	0,3	0,2	0,4	0,6	0,6	0,8	1,0	1,2
5. Активная потребляемая мощность, Вт, не более	128	239	328	256	478	656	670	860	1070	1340
6. Полная потребляемая мощность, ВА, не более	131	244	334	262	488	668	690	880	1100	1380
7. Номинальное выходное напряжение, Uном, В	48
8. Номинальный выходной ток при номинальном выходном напряжении Uном, А	2	4	6	4	8	12	12,5	16	20	25
9. Удвоенное выходное напряжение Uном, В	нет			96
10. Номинальный выходной ток при удвоенном выходном напряжении 2Uном, А	–			2	4	6	6,25	8	10	12,5
11. Выходное напряжение: – ограничения, Uогр, В – ограничения удвоенное, 2Uогр, В	24 –			24 48			– –
12. Максимальный выходной ток Iмакс при выходном напряжении ограничения Uогр, А	4	8	12	8	16	24	–
13. Максимальный выходной ток 0,5Iмакс при удвоенном выходном напряжении ограничения 2Uогр, А	–			4	8	12	–
14. Диапазон установки суммарного потенциала, В, не менее	минус (0,5…3,5)
15. Диапазон установки поляризационного потенциала, В, не менее	минус (0,8…1,2)
16. Диапазон установки выходного тока, %, не менее	2,5-100						5-100
17. Допустимое отклонение выходного напряжения: – от:номинального, В – от номинального удвоенного, В	-1,0 / +2,0 -2,0 / +4,0
18. Коэффициент пульсаций выходного напряжения (тока), %, не более	2					3
19. Коэффициент полезного действия в номинальном режиме, %, не менее	75	82	88	75	82	88	90	90	90	90
20. Коэффициент мощности в номинальном режиме, не менее	0,98
21. Габаритные размеры станции, мм	450х235х650 450х235х700 (с антенной GSM)
22. Масса станции, кг, не более	22
23. Гарантийный срок хранения станции, лет	3



Выпрямители с катодной защитой (выпрямители CP)

Выпрямители с катодной защитой представляют собой внешний источник питания, используемый в системах катодной защиты с нагнетаемым током (ICCP) для преобразования переменного тока (AC) в постоянный ток (DC). В системах ICCP ток отводится от анода на конструкцию для предотвращения коррозии. MATCOR предлагает выпрямители с катодной защитой (выпрямители CP) во всех стандартных конфигурациях, в том числе с воздушным охлаждением, масляным охлаждением и во взрывозащищенном исполнении. Выпрямители доступны практически с любым выходным напряжением и током.

---

Компания MATCOR многое узнала о том, что нужно для производства лучшего выпрямителя с катодной защитой, после объединения усилий с JA Electronics. Прочтите статью « Создание лучшего выпрямителя с катодной защитой » или просмотрите презентацию выпрямителя с катодной защитой JA Electronics , чтобы узнать больше.

---

Выпрямители MATCOR стандартно поставляются с функциями, которые доступны только в качестве опций на некоторых конкурирующих выпрямителях. На каждую часть выпрямителя MATCOR распространяется наша двухлетняя гарантия, а на трансформатор предоставляется лучшая в отрасли пятилетняя гарантия.

Выпрямители с катодной защитой MATCOR могут включать:

• Коррозионностойкий алюминиевый корпус: 5052-h42 морской алюминий; легкий и устойчивый к коррозии.
• Фильтр эффективности: Повышает эффективность однофазных выпрямителей за счет преобразования пульсаций переменного тока в мощность постоянного тока с меньшим потреблением переменного тока.
• Коммуникационный фильтр: Снижает выходную пульсацию и повышает эффективность для предотвращения помех коммуникационному оборудованию.
• Монтажный кронштейн траверсы: Используется для дополнительной жесткости выпрямительных блоков CP с воздушным охлаждением или для монтажа на опоре выпрямителей с масляным охлаждением
• Монтаж на пьедестале: Стандартно для выпрямителей с масляным охлаждением, но может быть заказано как опция для моделей с воздушным охлаждением
• Экспортная упаковка: MATCOR отправляет в любую точку мира; наше тщательное внимание к блокировке и упаковке гарантирует, что оборудование будет доставлено в целости и сохранности

Другие доступные варианты выпрямителя CP

• Нестандартный корпус из стали, алюминия или нержавеющей стали
• Оцинкованный или с порошковым покрытием
• Эмаль (указать цвет)
• Корпус из горячего цинкования
• Цифровые счетчики
• Многоконтурный выход
• Солнцезащитный козырек
• Радиатор охлаждения
• Нестандартные заглушки
• Цепь прерывателя
• Счетчики часов
• Смотровые окна
• Дополнительные шунты или клеммы
• Специальные сигнальные лампы
• Удаленный мониторинг

Пожалуйста, свяжитесь с MATCOR для уточнения требований к выпрямителю с катодной защитой. Миссия MATCOR — решить ваши проблемы с коррозией. В дополнение к нашему широкому ассортименту запатентованных продуктов для защиты от коррозии, мы готовы помочь с вашими потребностями в инжиниринге и обслуживании на месте, включая проектирование, производство, установку, ввод в эксплуатацию и текущее техническое обслуживание, а также полные решения «под ключ». Чтобы связаться с нашей командой экспертов по коррозии для получения дополнительной информации, задать вопрос или получить ценовое предложение, нажмите ниже. Мы ответим по телефону или электронной почте в течение 24 часов. Для немедленной помощи, пожалуйста, позвоните по телефону +1-215-348-2974. Связаться со специалистом по коррозии

Сопутствующие товары

Сопутствующие услуги

Получить новости от MATCOR

• First Name*
• Last Name*
• Company Name*
• Email*
• Phone
• Country*

  United StatesCanadaAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas ОстровКокосовые островаКолумбияКоморские островаКонго, Демократическая Республика Конго, Республика Острова КукаКоста-РикаКот-д’ИвуарХорватияКубаКюрасаоКипрЧехияДанияДжибутиДоминикаДоминиканская РеспубликаЭквадорЕгипетЭль-СальвадорЭкваториальная ГвинеяЭритреяЭстонияЭсватини (Свазиленд)ЭфиопияФолклендские островаФранция СончханФарерские островаФинцияФинния uthern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard and McDonald IslandsHoly SeeHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, State ofPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussiaRwandaSaint BarthélemySaint HelenaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Vincent and the G renadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth GeorgiaSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard and Jan Mayen IslandsSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTimor-LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUruguayUS Minor Outlying IslandsUzbekistanVanuatuVenezuelaVietnamVirgin Islands, BritishVirgin Islands, U. S.Wallis and FutunaWestern SaharaYemenZambiaZimbabwe

• Государство*
• Согласие
  • Я согласен

  Я понимаю, что моя информация будет храниться в безопасном месте с единственной целью ведения бизнеса с MATCOR, Inc. Я согласен получать сообщения электронной почты в будущем и понимаю, что могу отказаться в любое время. Ознакомьтесь с нашей Политикой конфиденциальности.

• Имя

  Это поле предназначено для проверки и должно быть оставлено без изменений.

Использование катодной защиты подаваемого тока в удаленных и автономных объектах | Сафт

Катодная защита в удаленных и внесетевых объектах

Катодная защита требуется по закону во многих странах для таких применений, как газопроводы, обсадные трубы скважин, резервуары, суда и морские сооружения, такие как причалы. Кроме того, удаленные и автономные объекты сталкиваются с проблемой обеспечения надежной и недорогой электроэнергией. В этой статье описываются относительные преимущества катодной защиты подаваемого тока (ICCP) при питании от сети, дизельных генераторов и систем с питанием от солнечных или ветряных батарей с батареями.

ICCP является одним из методов, используемых для контроля коррозии стальных конструкций, и широко используется в нефтегазовой, морской и портовой промышленности, а также на морских ветряных электростанциях, где он защищает такие активы, как подземные или заглубленные трубопроводы, от естественного износа. В результате он защищает безопасность и непрерывность процессов, а также окружающую среду, поскольку снижает риск утечек из нефте- и газопроводов и инфраструктуры.

Это особенно важно для операторов удаленных и автономных объектов, где может быть сложно запланировать посещение квалифицированным техническим специалистом для осмотра и обслуживания жизненно важных активов.

Принцип работы катодной защиты подаваемого тока

ИКЗП работает по принципу преодоления гальванического тока встречным током. В типичной системе ICCP трансформатор/выпрямитель получает питание от сети и преобразует его из переменного тока в постоянный. Затем он обеспечивает постоянную струйку постоянного тока через аноды в земле, при этом ток течет к защищаемой конструкции. В результате эта система может предотвратить естественное окисление стальных конструкций. В зависимости от уровня применяемого тока ICCP замедляет скорость коррозии.

Некоторые системы могут даже продлевать срок службы активов на неопределенный срок, поскольку они снижают скорость коррозии почти до нуля. Одна система может защитить примерно 50 км трубопровода в пустыне (где удельное сопротивление грунта и уровень влажности низкое), но для сооружений, погруженных в морскую воду, эта длина может сократиться до 100 метров. Установки, требующие защиты, включают трубопроводы (фактически это законодательное требование во многих странах, в частности, для газопроводов).

Некоторые из различных методов питания ICCP включают:

Питание от сети

Около 90 процентов систем ICCP питаются от сети. Он обеспечивает высокую надежность, известные и постоянные значения тока и напряжения, а также низкий риск перебоев в работе. Системы ICCP требуют относительно малой мощности по сравнению с другими промышленными нагрузками, такими как двигатели для насосных систем. Тем не менее, возможно указать систему ICCP с питанием от сети только на объектах, где существует сетевая инфраструктура или где подключение к сети может быть осуществлено при скромных инвестициях, которые эквивалентны или ниже, чем стоимость других решений в области электропитания.

Дизельная генераторная установка

Это традиционный вариант для удаленных объектов, не имеющих доступа к сети и использующих дизельный генератор для обеспечения электроэнергией периодически или постоянно. Это решение относительно недорогое, если подключение к сети недоступно. Однако такие объекты имеют высокие эксплуатационные расходы из-за необходимости регулярного посещения техническим специалистом для дозаправки, осмотра и обслуживания генераторной установки. Кроме того, когда требуется специализированное техническое обслуживание, оператору потребуется прибегнуть к услугам квалифицированного технического специалиста для поставки и установки запасных частей и т. д., что в некоторых местах может стать логистической проблемой.

Система никелевых батарей для хранения возобновляемой энергии

В этом варианте используются солнечные фотоэлектрические панели (PV) или ветряные турбины для выработки электроэнергии для поддержки ICCP. Поскольку возобновляемые источники энергии не потребляют топливо, их преимущество заключается в низких эксплуатационных расходах, которые компенсируют относительно высокие затраты на установку. Он лучше всего подходит для участков, богатых возобновляемой энергией. Панели PV хорошо зарекомендовали себя в этом приложении, они используются в течение 20-30 лет в установках ICCP. У них есть дополнительное преимущество, заключающееся в том, что они генерируют мощность постоянного тока, поэтому нет необходимости в выпрямителе для преобразования переменного тока в постоянный.

Однако, когда солнце не светит или ветер не дует, мощность падает и коррозия возобновляется, что может увеличить риск в долгосрочной перспективе. В результате многие операторы интегрируют аккумуляторную систему для хранения возобновляемой энергии и высвобождения ее при необходимости.

Для системы с питанием от солнечной батареи батарея будет заряжаться в течение дня и высвобождать энергию ночью и в пасмурные дни. Аналогичный принцип действует и для систем с питанием от ветра, которые заряжают батареи в ветреные дни.

Как правило, стоимость добавления батареи значительно меньше, чем стоимость инфраструктуры, которую защищает система ICCP, поэтому она стоит вложений. Тем не менее, важно тщательно выбирать аккумулятор, поскольку не все аккумуляторы достаточно прочны, чтобы обеспечить надежную работу в удаленном автономном объекте, где температура может сильно различаться и влиять на производительность и срок службы.

Все эти методы можно сравнить с гальванической защитой, использующей естественный гальванический потенциал различных металлов для защиты конструкции с расходуемым анодом. Он отлично подходит для небольших конструкций, таких как корпус корабля или другая доступная структура, где анод можно заменить, когда он истощится. Однако этот вариант не очень хорош для обширной подземной инфраструктуры, такой как трубопроводы, или там, где оператору требуется постоянная и контролируемая выходная мощность.

Практический пример: Spie Oil & Gas Services

Одним из операторов, внедривших систему ICCP с питанием от фотоэлектрических солнечных батарей и систем аккумуляторов, является трубопровод газового месторождения Хасси Р’Мел в Алжире. Расположенный примерно в 550 км к югу от Алжира в пустыне Сахара, трубопровод имеет длину 1650 км и простирается от удаленного газового месторождения Хасси-Рмель в Алжире до Квед-Саф-Саф на границе с Тунисом. Затем трубопровод входит в линию поставок Transmed, которая течет из Туниса в Италию, чтобы обеспечить Европу газом. В настоящее время на месторождение приходится четверть всей добычи газа в Алжире. Spie Oil & Gas Services установила систему ICCP, которая питается от солнечных фотоэлектрических панелей в сочетании с аккумуляторными системами на основе никеля, чтобы обеспечить постоянное бесперебойное питание мощностью 100 Вт для поддержания работы систем катодной защиты.

Никелевые батареи были установлены на 34 станциях вдоль трубопровода, где они аккумулируют энергию от солнечных батарей. В светлое время суток солнечные фотоэлектрические панели вырабатывают электроэнергию для удовлетворения требований ICCP, запускают системы SCADA (диспетчерское управление и сбор данных) и заряжают батареи. Когда солнце садится и в пасмурные дни, в работу включаются батареи для поддержания непрерывного энергоснабжения. Они рассчитаны на питание до пяти дней, чтобы обеспечить защиту трубопровода даже в редкие продолжительные периоды пасмурной погоды.

Важные соображения при выборе батарей

Есть несколько важных соображений для инженеров, которые выбирают батареи для удаленных объектов, где вызов технического обслуживания может быть дорогостоящим и ресурсоемким.

Аккумуляторы на таких объектах должны быть достаточно прочными, чтобы выдерживать сильную жару и холод в пустыне днем ​​и ночью, а также механические нагрузки при транспортировке на объект. Операторы, как правило, выбирают аккумуляторы с проверенной репутацией и высокой надежностью в аналогичных условиях эксплуатации. При выборе аккумуляторной технологии и размеров аккумуляторов важно учитывать температуру, поскольку она оказывает существенное влияние на производительность аккумуляторов и ожидаемый срок их службы.

Аккумуляторы с никелевой технологией лучше выдерживают экстремально высокие или низкие температуры, чем свинцово-кислотные. Хотя свинцово-кислотные аккумуляторы имеют низкую закупочную цену, они имеют ограниченный срок службы, который еще больше сокращается в жарком климате. Свинцово-кислотная аккумуляторная система, рассчитанная на пять дней автономной работы, прослужит 10-11 лет при 25°C или 5-6 лет при 35°C. Для сравнения, технология никелевых батарей прослужит до 20 лет, поэтому она дешевле в течение всего срока службы установки. Это оказывает значительное влияние на стоимость жизненного цикла установки, поэтому при выборе аккумуляторной системы важно использовать это как решающий фактор.



Блог – СОВЕТ ЭКСПЕРТА № 9: КАК ИСПОЛЬЗОВАТЬ ШУНТЫ С КАТОДНОЙ ЗАЩИТОЙ

Переключить навигацию

Поиск

Поиск

Расширенный поиск

Все категорииПриборы и испытательное оборудование- Измерители напряжения- Цифровые мультиметры – Общее- Мультиметры CP- Измерители клещевого типа- Оборудование для измерения сопротивления грунта- Измерители изоляции- Прерыватели- Детекторы выходного дня/Короткие локаторы- Регистраторы данных- Геодезическое оборудование- Катушки, трости и оборудование- Локаторы труб и кабелей – Измерители толщины сухого покрытия – Измеритель толщины материала – Проверка покрытия – Тестер электрода сравнения – Источники питания – Измерители толщины мокрого покрытия – Измерители глубины ямы – Приборы для проверки поверхности и загрязнения – Приборы для измерения температуры и влажности – Приборы для проверки адгезии – Детекторы напряжения – CP БезопасностьКатодная защита-Аноды-Ток под давлением- Аноды (гальванические/жертвенные)- Источники питания CP- Соединительные и соединительные коробки- Испытательные станции и маркеры- Анодная засыпка- Сращивание и герметизация кабелей- Электроды сравнения- Защита от перенапряжения- Защита от перенапряжения- Кабель и крепление кабеля – Дистанционные мониторы- Система защиты от переменного токаПокрытия и изоляционные материалы- Покрытия и ленты- Подготовка поверхности- Защита атмосферы- R Защитные экраны – Изолирующие изделия – Распорки, уплотнения и заполнение трубопроводов – Свиньи для очистки трубопроводов. Услуги по установке катодной защиты – Установка анодов в глубоких скважинах – Удаление анодов в глубоких скважинах – Распределенная или обычная установка – Установка системы смягчения переменного тока – Установка испытательной станции – Установка системы резервуаров для воды – Под резервуаром Монтаж системы- Заполнение обсадных трубКатодная защита Инженерные услуги- Инженерные услуги- Технические услуги- Консалтинговые услугиMeet Morph

Меню

Счет

Опубликовано в: Советы экспертов

Многие специалисты по катодной защите (CP) сталкиваются с трудностями при чтении и интерпретации измерений или показаний шунта.

Основы

Шунт представляет собой калиброванный резистор известного номинала, последовательно включенный в электрическую цепь. Измеряя напряжение на шунте (математическая формула, используемая для расчета соотношения между током, напряжением и сопротивлением: закон Ома), можно рассчитать величину тока, протекающего в цепи.

Поскольку мы физически не можем видеть вольты, амперы или сопротивление, для демонстрации взаимосвязи используется сравнение с чем-то знакомым, например, с водяной/гидравлической цепью.

Значение	Водяной контур	Электрическая цепь
Давление	Фунтов на квадратный дюйм (PSI)	Напряжение (В)
Поток	галлона в час (GPH)	Ток (Ампер или Ампер)
Сопротивление потоку	Размер трубы или потери на трение	Сопротивление (Ом)



Как в водяных, так и в электрических цепях, три показанных значения цепи можно непосредственно сравнивать на предмет причины и следствия.

На примере резервуара для воды слева.



При высоком давлении/высоком уровне воды и низком сопротивлении (водяной клапан полностью открыт) мы можем получить большой ток или расход воды.



Такое же высокое давление с высоким сопротивлением или потерями на трение (водяной клапан почти закрыт) приведет к меньшему потоку или расходу воды.



Меньшее давление (более низкий уровень воды) в любом из предыдущих случаев приведет к соответственно меньшему расходу воды.







Закон Ома определяет следующие электрические фразы и символы как:

• Вольт (В) = электродвижущая сила
• Ампер (I) = Текущий расход
• Ом (R) = Сопротивление протеканию тока со знаком «Омега» ( Ом)

Если какие-либо из указанных выше значений обнаружены в электрической цепи, третье можно рассчитать с помощью закона Ома. Используя символы V, I и R, формула выглядит следующим образом:

• В= IR или вольты = ток x сопротивление
• I = V/R или ток = Вольт/Ом
• R= V/I или сопротивление = напряжение/ток

Если в электрической цепи встречаются любые два из приведенных выше значений, третье можно рассчитать по закону Ома. Используя символы V, I и R, формула выглядит следующим образом:

• В = IR или вольты = ток x сопротивление
• I = V/R или ток = Вольт/Ом
• R= V/I или сопротивление = напряжение/ток

Используйте диаграмму справа, чтобы понять формулу: Наведите палец на то, что вы хотите узнать, оставшиеся символы показывают формулу, которую вы будете использовать.

            Пример
Для расчета силы тока в цепи используйте формулу I = V/R

• Измерение напряжения с помощью портативного измерителя = 10,0 вольт
• Сопротивление цепи известно и имеет значение 2,0 Ом (Ом)
• Следовательно, уравнение: 10,0 В/ 2,0 Ом = 5,0 Ампер



Важное примечание. Всегда лучше использовать все целые единицы измерения, т. е. вольты, амперы и омы, а не смешивать значения, т. е. милливольты и амперы, в одном и том же расчете. Для справки:

• Вольт = 1000 милливольт
• Ампер = 1000 миллиампер
• Ом = 1000 мОм

Шунты и их правильное использование

Шунт представляет собой калиброванный резистор с известным номиналом. В катодной защите шунты используются для многих приложений. Некоторые виды использования включают:

• Измерение выходного тока анода (гальванический или импульсный ток)
• Проверка точности амперметров, установленных на панели выпрямителя
• Измерение тока в соединениях сопротивления трубопровода

Основным преимуществом наличия шунта в цепи является измерение протекающего тока без отключения цепи для установки портативного амперметра. В некоторых случаях можно использовать клещевые амперметры. Однако большинство из них не могут точно считывать значения силы тока менее 200 миллиампер (0,2 ампера).

Шунты бывают разных размеров и номиналов от менее одного ампера до тысяч ампер с различными значениями сопротивления. При наличии надлежащего шунта в цепи вы можете определить величину протекающего тока с помощью типичного цифрового мультиметра (DMM).

Ниже приведены примеры часто используемых шунтов для катодной защиты:



	Холлоуэй, тип «SS», 0,001 Ом, номинальный ток 25 ампер. Этот шунт очень популярен для использования в анодных распределительных коробках с подаваемым током.
	Холлоуэй, тип «RS», 0,01 Ом, номинальный ток 6 ампер. RS используется как в приложениях с подаваемым током, так и в приложениях с гальваническим анодом.
Примечание. Не на всех шунтах указано значение сопротивления. Holloway RS является одним из примеров этого.
	Пять шунтов, показанные слева, обычно используются в выпрямителях CP. Шунт будет подключен к амперметру на передней панели.   Три меньших шунта справа на фотографии обычно находятся в распределительных коробках анодов или на испытательных станциях CP.
	Шунты слева популярны на постустановленных испытательных станциях. Они имеют цветовую кодировку, отображающую их значение сопротивления. Красный = 0,1 Ом Желтый = 0,01 Ом Оранжевый = 0,001 Ом



Примечание. Все шунты имеют 4 точки подключения. Два положения для подключения к токовой цепи и два положения для измерения напряжения или значения в милливольтах на шунте.



При измерении падения напряжения на шунте для определения тока необходимо знать значение сопротивления шунта и понимать закон Ома. Во всех случаях при измерении значений тока на шунтах следует использовать формулу I = V / R.

• I = Текущее значение, которое необходимо знать
• В = Падение напряжения на контрольных точках шунта (обычно измеряется в милливольтах)
• R = известное сопротивление шунта в Ом

Примечание. Шунты, используемые в промышленности CP, обычно имеют очень низкие значения сопротивления, например 0,001 Ом, 0,01 Ом и 0,1 Ом.



Пример измерения 1 :   Значение сопротивления шунта составляет 0,001 Ом.

• При настройке прибора на милливольты постоянного тока вы измеряете 5,3 милливольта (0,0053 вольта) на шунте.
•  Сопротивление шунта 0,001 Ом
• Следовательно, уравнение 0,0053 / 0,001 = 5,3 Ампера

Преимущество использования этого шунта заключается в том, что значение, которое вы считываете в милливольтах на вашем измерителе, является прямым преобразованием в ампер.

Пример измерения 2: Сопротивление шунта 0,01 Ом

• При настройке прибора на милливольты постоянного тока вы измеряете 5,3 милливольта (0,0053 вольта)
• Сопротивление шунта 0,01 Ом
• Следовательно, уравнение 0,0053 / 0,001 = 0,53 Ампера

Другой способ думать об этом шунте состоит в том, что значение 10 милливольт на вашем счетчике будет равно 1,0 ампер. Таким образом, если ваш измеритель измеряет милливольты, показания будут 5,3, поэтому просто переместите десятичную точку на одну позицию влево, чтобы определить силу тока в амперах.

Важное примечание. В приведенных выше примерах измерений показания счетчика равны 5,3 милливольта. Однако фактический ток был в 10 раз меньше. Поэтому технику необходимо знать значение сопротивления шунта.

2 года назад

Поиск в блоге

Последние сообщения

Теги не найдены

Преобразователи ICCP и HFSM

| Инспекция

Журнал инспекции

Гэри Малкахи, технический директор Astrodyne TDI. Эта статья опубликована в выпуске Inspectioneering Journal за май/июнь 2016 года.

4 Нравится

0 Комментарии

Делиться

Темы

Связанный

• Катодная защита

  Катодная защита (CP)

  является одним из наиболее эффективных методов предотвращения большинства видов коррозии на поверхности металла. В некоторых случаях CP может даже предотвратить коррозионное повреждение. Металлы, особенно черные, корродируют в присутствии кислорода, воды и других…

• Коррозия и материалы

  Коррозия и материалы — это область исследований, в которой основное внимание уделяется пониманию причин и механизмов коррозии. Согласно API 510…

• Управление целостностью трубопровода
