Гидравлический пресс представляет собой приспособление, использующееся в целях получения давления высокого уровня. Чаще всего он применяется для придания другой формы различного рода материалам, для подъема либо же переноса тяжелых грузов, сжатия каких-то веществ, вытеснения большого количества жидкостей и так далее.

Устройство и действие гидравлического пресса

Пресс из домкрата, своими руками созданный, так же, как и промышленный, получил широчайшее применение в области обработки металла для штампования, ковки, выгибания, выдавливания профилей и труб, прессовки, брикетирования сырья, пакетирования различного рода материалов, промышленного изготовления изделий из пластика, резины и древесной стружки.

На сегодняшний день прессами гидравлического действия пользуются на любом промышленном предприятии, но и в быту ему тоже находят широкое применение. Принцип его работы основан на применении нескольких законов гидростатики. Практическое использование данного учения позволяет, прилагая незначительное усилие в одном месте, получить большой КПД в другом.

Конструкция приспособления основывается на двух соединенных между собой цилиндрах с поршнями, отличающихся диаметрально. Внутри этих цилиндров находится вода, масло или же другая жидкость, позволяющая использовать силу законов гидростатики в действии. Сегодня на пресс своими руками рабочий цилиндр чаще всего устанавливают в вертикальном, реже – в горизонтальном положении. Для разных сфер применения и типов выполняемых задач приспособление может справляться с нагрузками от нескольких десятков до нескольких тысяч тонн.

Как сделать пресс из домкрата

Благодаря умелым рукам наших самоучек сегодня мы имеем большое количество различных изобретений, позволяющих обеспечить выполнение непростых задач. Одним из таких приспособлений является гидравлический пресс из домкрата, изготовить который вполне реально своими силами, не тратясь на приобретение готового аппарата.

Вы можете использовать его для решения разных проблем, например, таких как спрессовка отходов после обработки металла. С помощью этого устройства можно деформировать разного рода заготовки, делать отверстия в необходимых местах. Так как гидравлический пресс – самодельный, в качестве мастерской вполне подойдет гараж.

Необходимые инструменты

Сделать самодельный пресс из домкрата достаточно просто. Для этого вам необходим всего лишь сварочный аппарат со сварочными электродами, а также шлифовальный аппарат для металла. Кроме того, понадобится металлический профиль в достаточном количестве, который будет использован в качестве основного сырья для создания пресса.

Чтобы получить необходимое давление, подаваемое к рабочему цилиндру, необходимо использовать насос гидравлического либо же ручного действия. Самым подходящим в данном случае вариантом является гидравлический домкрат бутылочного типа со встроенным насосом ручного действия. Также обратите внимание на то, что правильное положение для выпускаемых домкратов, предусмотренное разработчиками, исключительно вертикальное. Использование устройства выдвижным штоком вниз не допускается.

Для использования в домашних условиях вам понадобится самодельный пресс из домкрата, способный выдерживать нагрузки в 10-20 тонн. Далее обратите внимание на другие не менее важные характеристики, такие как его габариты, вес, рабочий ход поршня и параметры станины. Чтобы получить необходимое давление внутри цилиндра, обычно используют гидравлический либо ручной насос.

Самодельный пресс из домкрата: основа

Базой будет опорная платформа, способная выдерживать необходимую нагрузку. Основание нужно сделать как можно более прочным, так как давление прилагается пропорционально рабочим узлам. Рассчитывайте необходимую прочность так, чтобы станина была способна выдержать приходящуюся на нее нагрузку с запасом, так как работающий пресс самодельный будет стремиться разорвать рамную конструкцию.

Ширину рамного проема подбирайте в зависимости от размеров подготовленных к обработке материалов. Учитывайте тот факт, что этот показатель не может быть меньше суммарных размеров составляющих оборудования вашего пресса. Высота вычисляется на основании габаритов используемого домкрата, требуемой величины свободной амплитуды штока, высоты рабочего стола и ожидаемой высоты предназначенных для обработки объектов.

Домкрат необходимо установить на основание, при этом в качестве упора для деталей будет использоваться верх самой рамной конструкции. Усилие, подаваемое штоком на обрабатываемый объект, должно передаваться от подвижного рабочего стола. Он монтируется сверху на рамную конструкцию домкрата. По станине должно быть обеспечено его свободное перемещение вверх и вниз.

Получить необходимую прочность вы можете, изготовив несколько ребер жесткости. Возьмите профиль квадратной либо прямоугольной формы 50х40/50х50мм. Если у вас нет изделия необходимых размеров, разрежьте большой лист в соответствии с требуемыми параметрами. Необходимо приложить профили один к другому боковыми частями и сварить их швы вверху и внизу. Это даст необходимую жесткость основания.

Чтобы сделать гидравлический самодельный пресс из домкрата устойчивым, вы должны приварить к уже изготовленной конструкции стальную пластину толщиной от 8 до 12 мм и размером 200х250 мм. По каждой стороне на домкрат устанавливаются две оттягивающие пружины – одним концом к рабочему столу, а другим – к основанию станины. Они крепятся специально для сжатия домкрата в исходное положение. Пружины должны иметь соответствующие размеры и жесткость.

Изготовление упора для устройства гидравлического действия

Пресс из домкрата, своими руками изготавливаемый, должен иметь упор, для изготовления которого используется тот же материал, который применялся при сваривании стоек. В длину заготовку сделайте такой же, как ширина опорной конструкции. Готовые изделия свариваем между собой и привариваем к опорной конструкции. Во время выполнения всех работ применяйте приспособления, позволяющие соблюдать перпендикулярность свариваемых заготовок. Приварите один к другому два металлических уголка размером 40х40 мм произвольной длины (30-50 см) под 90 градусов. Далее свариваемые заготовки складываются вместе и фиксируются при помощи сварочного аппарата.

Итак, нам удалось соблюсти требуемый угол соединения. Можете добавить к получившемуся угольнику прижимные приспособления, которые будут препятствовать изменению угла приваривания при воздействии температуры.

Как и зачем делать упорный элемент съемным

Другой важный элемент, который имеет пресс, своими руками созданный, – съемный упор, который сможет передвигаться по направляющим и передавать давление на составляющую. Чтобы его сделать, вам нужно заготовить металлические отрезки приблизительно по 10 миллиметров в толщину. По длине заготовки сделайте чуть меньше получившегося расстояния между двумя стойками. Элементы свариваем с обеих сторон.

Быстрая замена упора

Чтобы обеспечить возможность срочной замены данного элемента при возникновении необходимости и для её закрепления при перемещении на стойках аппарата, в изготовленном блоке нужно сделать два сквозных отверстия.

Далее отпилите два металлических листа на 100 мм длиннее, чем изготовленная конструкция. В пластинах вам нужно также просверлить по паре сквозных отверстий. Для того чтобы установить блок на рамную часть домкрата, подберите два болта вместе с гайками и шайбами, и соедините пластины таким способом, чтобы они находились с обеих сторон стоек.

Способы регулирования рабочей амплитуды штока

Чтобы изменить рабочую амплитуду штока, вы можете воспользоваться способами, приведенными ниже:

В верхней части рамы установите винтовой привод, который будет отвечать за свободный ход штока.
Предусмотрите возможность использования заменяемых подкладок из металлического профиля.

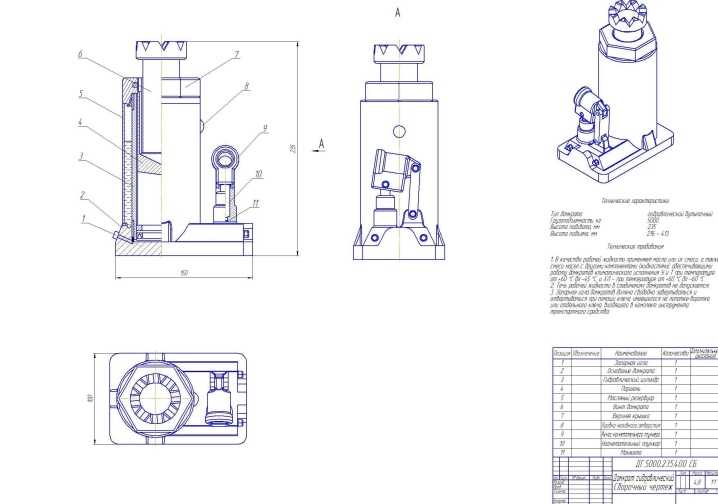

Не так уж сложно сделать пресс из домкрата. Чертежи устройства представлены ниже.

Как снизить рабочую амплитуду поршня

Если вам нужно сократить рабочую амплитуду поршня, поставьте отдельно промежуточный металлический профиль квадратной формы. Заготовка должна быть такой же ширины, как и промежуток между стоек. Приварите профиль на необходимом расстоянии. Данная хитрость позволит снизить рабочую длину.

Гидравлический пресс своими руками | Кафе Гравера

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Как многие знают, моя «настоящая работа» — это сварочные проекты на шельфе, которые часто включают чертеж проекта, который будет строить кто-то другой. Благодаря сообщению Стива о прессах, я решил нарисовать инструкции для того, который я сделал сам 15 лет назад. Таким образом, можно было построить его или отнести в местный сварочный цех. Вот начало, я сделаю это через день или два, так как мое время ограничено. Если вы хорошо разгадываете головоломки, это должно помочь вам начать, лол.

Это круто, я не знал, что они все еще в бизнесе, это то, что по образцу. Я в шоке, что гр их не делает. Домкраты, которые у них были, имеют больший ход за ход, чем обычные бутылочные домкраты. Может зачем там $$$$$$$, у меня домкрат на 50 тонн и работает хорошо

Карлос

серебристый гриф
Участник элитного кафе
25 июля 2014 г.

Стив
~ 1000 элитных участников ~
25 июля 2014 г.

Брайан Маршалл
:::Pledge Member:::
25 июля 2014 г.

кто-то серьезно пострадает
!
По какой-то причине я не могу загрузить изображения сюда…
Выберите понравившееся: https://www.google.com/search?q=Hyd…TG8QHntYDYBA&ved=0CAYQ_AUoAQ&biw=1469&bih=814
Брайан

Последнее редактирование:

25 июля 2014 г.
DakotaDocMartin
:::Pledge Member:::
25 июля 2014 г.

моя сильно изношенная пресса, 16 лет никогда не рисовала…позор мне. В какой-то момент я переоборудовал его в полноценный 20-тонный гидравлический пресс, что было неплохо, просто потяните за рычаг, но, поскольку насос вышел, а я редко им пользовался, я отключил все это и вернулся к ручному прессу. любой, кто здесь это с тем же домкратом, который вы показали док. В свете вашего недавнего снимка я могу добавить, что эта прижимная пластина является самовыравнивающейся, и это значительно снижает вероятность того, что что-то «выплюнет» вас! LOL
Ли сделал мне усиленный пресс (BIG Squeeze!), используя 2 и 1/2-дюймовые стойки, 20 с чем-то лет назад. Выбил свой 20-тонный домкрат примерно за 2 недели. Hein Werner 30 ton. Для формовки, вы можете почувствовать и услышать, когда вы максимизируете серебро, бронзу, никель и т. д. ДО ТОГО, как он лопнет! Воздух над гидравликой слишком быстр, когда вы доводите металл до крайности. Я также просверлил и врезал в него качественный манометр на 10 000 фунтов на квадратный дюйм. 1-й толчок до 3 к. 2-й до 4 к и т. д. Не требуется много продувок, чтобы определить максимальное давление в фунтах на квадратный дюйм для каждого металла.0004
ДОБАВИТЬ
Я приварил втулку к нижней части свободно плавающей пластины, чтобы предотвратить смещение по центру и с тех пор никаких происшествий!

Последнее редактирование: 25 июля 2014 г.
atexascowboy2011
Участник элитного кафе
25 июля 2014 г.

“Здравствуйте, служба поддержки? Мой домкрат просто взорвался мне в лицо! У меня он только до 15 тонн был, когда цилиндр рванул. Что? Вы меня не понимаете? Наверное потому, что сломал мне челюсть и выбил зубы как раз перед тем, как он сломал мне гребаную шею. Мне нужно знать, дадите ли вы гарантию на домкрат и пришлете ли мне новый?».
За годы, когда я представлял производителей в судебных процессах об ответственности за качество продукции, я узнал о тысячах причин, по которым машины могут выйти из строя, и о еще большем количестве способов, с помощью которых люди могут получить серьезные травмы, несмотря на все усилия производителя. Этого было достаточно, чтобы заставить парня нервничать во время заводских проверок и испытаний. Даже незначительная модификация или крошечная ошибка пользователя могут иметь разрушительные непредвиденные последствия.
У меня была огромная библиотека «извлеченных уроков», которыми я поделился с командами контроля качества на фабриках и лицами, принимающими решения в штаб-квартирах компаний, которые я представлял. Вся стена моей библиотеки была заполнена руководствами по эксплуатации, руководствами по запчастям, руководствами по ремонту и отчетами об испытаниях. Мои клиенты должны были сохранять каждый инженерный чертеж и заказ на изменение в течение всего срока службы продукта. Многие машины, которые я защищал, были спроектированы и построены до моего рождения, но все еще использовались на заводах по всей стране и по всему миру, и каждая модификация должна быть оправдана.
Благодаря такому опыту, всякий раз, когда задействованы большие силы, я предпочитаю покупать у лучшего и наиболее опытного производителя с лучшей командой контроля качества. Мы должны учиться на чужих ошибках, потому что жизнь слишком коротка, чтобы совершать все ошибки самим. Некоторые из этих ошибок сократили продолжительность жизни многих людей, живших до нас. Потеря космического челнока была предсказана в файлах «извлеченных уроков», но менеджеры НАСА не заметили или проигнорировали ее.
Для ограниченного использования купите пресс с большим гидравлическим домкратом, а не со встроенным цилиндром», — говорит Генри Шакал. «Вы устраняете проблемы с обслуживанием. Если что-то пойдет не так, вы можете просто заменить домкрат и использовать его для других целей».
«Если вам нужен магазинный пресс, его производят самые разные компании. Мой действительно дешевый и частично изготовленный. Я сделал поперечины, чтобы он мог расширяться до нужной мне ширины, и поставил его на колеса», — говорит Вискур.
Оба мужчины согласны с тем, что 20-тонный гидравлический пресс удовлетворит потребности большинства ферм в таких работах, как замена подшипников и запрессовка шестерен. Вы можете купить их менее чем за 500 долларов — в комплекте с домкратом для бутылок и рукояткой — у поставщиков инструментов. Это может быть все, что нужно вашему магазину на долгие годы.
Вероятно, имеет стальные стойки на фиксированном расстоянии. Они соединены вверху горизонтальной рейкой, а внизу второй подвижной рейкой. К верхней направляющей крепится домкрат, поршень или гидроцилиндр. Он прикладывает усилие прямо вниз к тому, что находится на прижимной пластине на нижней направляющей.
Рабочее пространство между нижним рельсом и ползуном называется просветом или зевом. В этой классической конфигурации с Н-образной рамой размер горловины является ограничивающим фактором. Его можно регулировать вверх и вниз, обычно удерживая на месте штифтами, которые проходят через отверстия в раме.
В модифицированном прессе Вискура рельсы выдвигаются за пределы стоек с одной стороны, что придает его прессу конструкцию с открытой горловиной. Это гораздо менее ограничено, так как поршень может быть перемещен за пределы H, чтобы применить смещенное от центра нажатие на полную мощность.
Будь то Н-образная рама или открытое горло, универсальный подход с ручным управлением характерен для рынка прессов для небольших цехов, говорит Карл Джин, менеджер по обслуживанию Greenerd Press & Machine Company Inc., Нашуа, Нью-Гемпшир. . Его компания с вековой историей производит специализированные прессы для промышленных рынков.
«Если вам нужно отремонтировать много собственных вещей и вам нужно что-то с возможностью выпрессовки подшипников и валов, вам нужно что-то универсальное, чтобы делать что-то маленькое или заклеивать шину в прессе», — говорит Джин. .
Типичный пресс для сельскохозяйственных предприятий является ручным (с ручным управлением). Бутылочный домкрат или поршень крепятся к центральной точке. Некоторые позволяют домкрату двигаться или скользить по верхней направляющей. Вы качаете ручку домкрата, чтобы толкнуть домкрат вниз. Чтобы переместить поршень на 1 дюйм, может потребоваться 20 ударов, и вы можете почувствовать прилагаемое давление.
Баран должен быть возвращен в исходную точку. Для этого в большинстве ручных заводских прессов используются парные тяжелые пружины, которые медленно толкают поршень обратно вверх. Некоторые производители прессов укрепляют конструкцию и поддерживают домкрат на фиксированной нижней направляющей.
В качестве варианта бутылочного домкрата горизонтальный гидроцилиндр может быть установлен на стойке. Ручка находится на более удобном уровне. Шланг высокого давления передает давление масла на установленный сверху поршень одностороннего действия.
Некоторые компании производят продукцию под несколько лейблов. Некоторые другие названия и лейблы включают Grainger’s Westward, Greg Smith’s Shop Press, Central Hydraulics Harbour Freight, Black Bull Home Depot, Mac Tools, McMaster Carr, Napa Lifting Equipment или Napa Balkamp, Torin Big Red, Phoenix Hydraulic и Production Tool Supply. .
Компании предлагают варианты с воздушными или электрическими насосами и с цилиндрами одностороннего или двустороннего действия. Пресс может иметь регулируемую скорость поршня с управлением кончиками пальцев или поршень, который позволяет ему тянуть так же, как и нажимать. Дистанционное управление некоторыми высокопроизводительными печатными машинами позволяет просматривать все стороны работы.
Dake Machine Tool, Гранд-Хейвен, Мичиган, основанная в 1887 году, до сих пор производит высококачественные прессы для использования на фермах. 50-тонный ручной пресс, мало изменившийся за последние сто лет, до сих пор является самым продаваемым гидравлическим прессом компании.
