Самодельный пресс из домкрата своими руками: чертежи

Самодельный пресс из домкрата своими руками изготовить может практически каждый человек, знакомый с ручным трудом. Тем более если это автолюбитель, вынужденный периодически заниматься обслуживанием и ремонтом своей машины. При этом оснастить свой гараж прессом мечтает практически каждый из них. Для ряда операций, которые приходится производить при ремонте, он просто незаменим. Однако пресс заводской сборки стоит немалых денег, которые выложить безболезненно сможет далеко не каждый. Сделать пресс из домкрата будет оптимальным выходом в таком случае.

Многие автолюбители согласятся, что наличие любого домкрата для гаража является обязательным. Из него и можно сделать такой пресс своими рукам. Достаточно обзавестись необходимыми для этого материалами и инструментами. Для сборки можно использовать как сварные швы, так и болтовые соединения. В последнем случае пресс получится более мобильным, и при необходимости его можно будет разобрать, что сильно облегчит его перемещение.

Материалы и инструменты

Самодельный пресс представляет собой прочную раму, внутри которой имеется подвижная платформа. С одной стороны на нее оказывает давление шток домкрата, а с другой стороны помещается обрабатываемая деталь. Для установки в раме гидравлического домкрата достаточно нескольких болтов. Чертежи (рис. 2) определяют размеры каждой составной части. Основным определяющим моментом здесь являются размеры домкрата.

Для того чтобы своими руками сделать пресс, нужно приготовить:

  • 6 отрезков стального швеллера №8 длиной по 50 см;
  • 4 отрезка железной трубы прямоугольного сечения 40х60 мм, 2 из которых длиной в 1 м, а 2 – по 50 см;
  • 2 дверные пружины длиной по 20 см;
  • домкрат одноштоковый гидравлический бутылочного типа мощностью примерно 12 т;
  • 10 крепежных болтов с гайками М12 на 80, 4 таких же М10 на 80, 2 М12 на 150 и 4 болта 8 на 30;
  • шпильки М16 на 100 и М8 на 100, высокие гайки, стальная полоса и уголок;
  • грибок от ступицы автомобильного моста, пришедший в негодность.

Из инструментов нужен будет электросварочный аппарат, электродрель с набором сверл по металлу диаметром 16, 12, 10 и 8 мм и ручная угловая шлифовальная машинка “болгарка”. Имея все это, вполне можно своими руками собрать нормально функционирующий пресс.

Порядок сборки

Монтаж всех заранее заготовленных деталей происходит с использованием схемы сборки (рис. 1). Из двух отрезков швеллера спинками друг к другу делается основание, соединенное двумя болтами М12. К их поверхности на 4 болта 8 на 30 крепится грибок от ступицы, при этом выступающие за пределы поверхности части диска срезаются “болгаркой”. Это будет подвижная платформа. Точно так же скрепляются попарно еще 4 отрезка швеллера. Они становятся нижней и верхней опорами несущей рамы пресса. Вторая будет стационарной, а положение первой можно менять.

Из метровых отрезков прямоугольной железной трубы делаются вертикальные боковые стойки. Снизу, поперек с обеих сторон крепится основание из полуметровых отрезков такой же трубы. Перпендикулярно к ним крепятся сваркой ближе к краям отрезки уголка. В них с обеих сторон сверлятся отверстия, через которые пресс крепится к полу гаража болтами. Это позволяет регулировать его положение по вертикали, если пол недостаточно ровный. Верхний упор делается из спаренного швеллера и крепится к боковым стойкам теми же болтами, что и подвижная платформа. Посередине, в месте, в которое будет упираться шток домкрата, дополнительно приваривается стальная пластина толщиной 8-10 мм.

Перед этим на направляющие надевается подвижная платформа таким образом, чтобы спаренные отрезки швеллера оказались с обеих сторон от стоек. За скрепляющие отрезки швеллера болтами крепятся дверные пружины, на которых она оказывается подвешена. К ней снизу прикрепляется ступица, а сверху на болты М10 крепится гидравлический домкрат. Нижний упор делается также из спаренных отрезков швеллера. Благодаря просверленным в боковых стойках отверстиям, расстояние между которыми по вертикали составляет 10 см, можно регулировать его положение по высоте.

Для этого в отверстия вставляют с обеих сторон две шпильки. Это позволяет прессовать детали различного размера.

Пресс из простого домкрата, даже если он сделан своими руками из подручных средств, окажется незаменимым помощником, экономящим своему владельцу и время, и финансовые средства, зачастую довольно существенные.

Достаточно сказать, что произвести выпрессовку сайлентблока без его помощи почти невозможно. В то же время снять с него домкрат и использовать его для иных целей является делом нескольких минут. Если же пресс еще и имеет разборную конструкцию, чего в заводском исполнении практически не бывает, то его эксплуатация становится еще и очень удобной.

Портативный гидравлический съемник и пресс из домкрата + способ заставить домкрат работать в горизонтальном положении

Ситуаций, когда нужно сжать детали и материалы с большой силой в быту предостаточно. Вследствие этого пресс является неотъемлемым атрибутом любого хозяйства.

Конечно, можно приобрести оборудование для прессования заводского производства. Однако стоит оно недёшево, да и не всегда может устроить мастера своими параметрами и размерами. Поэтому всё больше людей задаются вопросом, как сделать пресс из домкрата.

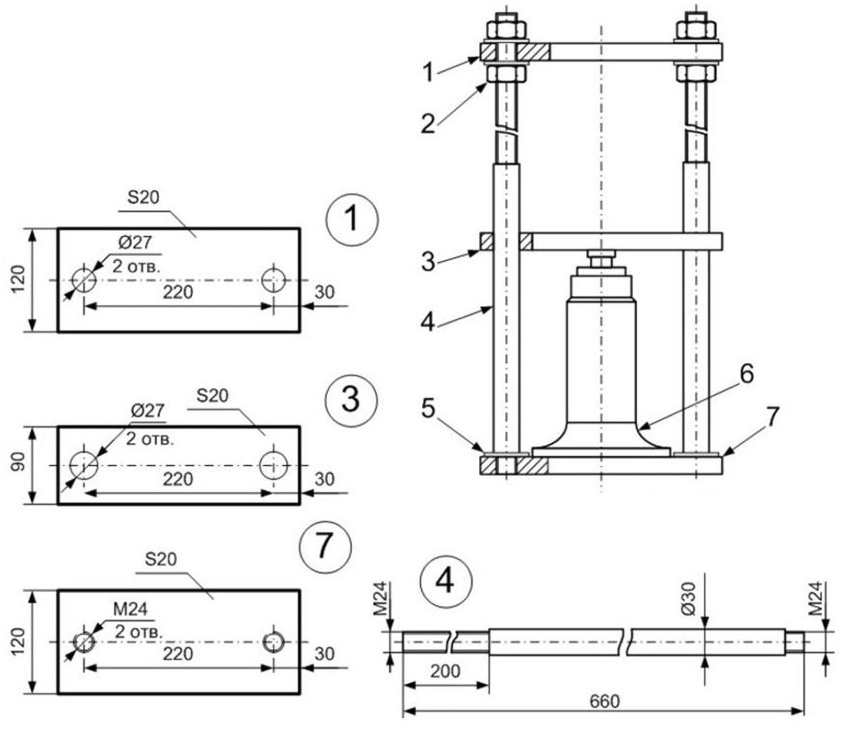

Чертеж и концепция пресса из домкрата

Силовые элементы изготавливаются из стали толщиной не менее 15 мм или из стальных профилей. В качестве вертикальных подкосов можно использовать дюбель, уголок, профильную трубу или такой же швеллер. Предпочтительнее использовать стержень с резьбой, так как он позволяет быстро регулировать размер рабочей зоны.

Именно эту схему мы возьмем за основу для понимания конструкции.

Две резьбовые шпильки (4) внизу (5) и вверху ввинчиваются в основание (7) толщиной 20 мм, что позволяет регулировать высоту верхней площадки.

Штифты (4) изготовлены из стального колеса диаметром 30 мм. Верхняя резьба нарезается исходя из высоты подъема штанги домкрата с небольшим запасом.

Гидравлический домкрат (6) установлен на основании.

Популярно: Самодельный трубогиб как сделать в домашних условиях

Желательно там поправить. Кронштейн съемный, чтобы использовать подъемник по прямому назначению.

Нижняя площадка (3) перемещается вертикально на штифтах.

Если толщина металла недостаточна, отверстия можно укрепить гильзами для предотвращения опрокидывания.Верхняя подающая платформа (1) прикреплена к болтам с помощью усиленных гаек (2), которые используются для регулировки высоты рабочей зоны.

В результате создается такая структура власти:

Это отнюдь не аксиома, формула может быть любой, тем более. Чертежи будут разработаны в зависимости от наличия материала и типа используемого гидравлического домкрата.

Принцип работы следующий — на площадках устанавливаются плашки (гильзы, пуансоны) или другие приспособления, между которыми заготовка будет изменять свою форму. Подъем домкрата производится традиционным способом — между платформами действует сила, равная грузоподъемности домкрата.

В промышленном строительстве раздельный гидроцилиндр и гидравлический насос соединены друг с другом подводящей магистралью. Это удобно, поскольку делает конструкцию компактной, а использование системы ручной откачки под давлением более удобно.

Последовательность действий

Решив сделать гидравлический пресс своими руками, уделите особое внимание не только выбору домкрата, которым будет оснащено такое устройство, но и изготовлению крепкой несущей конструкции. Надо понимать, что на платформу пресса оказываются такие же усилия, как и на обрабатываемую заготовку, поэтому данный узел самодельного прессового устройства должен обладать очень высокой прочностью. Иначе он разрушится после непродолжительной эксплуатации.

Чтобы сделать своими руками платформу для гидравлического пресса, которая будет отличаться высокой прочностью и жесткостью, следует использовать толстостенные П-образные профили. Для этого также подойдет профилированный прокат квадратного или прямоугольного сечения. Для создания платформы гидравлического пресса понадобятся 4 отрезка П-образного профиля или профильной трубы, длины которых должны отвечать чертежу. Подготовленные для платформы пресса отрезки профильных труб или профилей сваривают друг с другом боковыми сторонами, причем сварные швы выполняются со всех сторон создаваемого соединения, что обеспечит изготавливаемой конструкции требуемую жесткость.

Перед сваркой детали размещаются на месте и фиксируются струбцинами

После того как платформа пресса будет полностью готова, можно приступать к созданию нижнего упора и вертикальных стоек устройства, для чего используется профильная труба. Подбирая заготовки для вертикальных стоек пресса, надо учитывать, что их длина должна равняться сумме высоты корпуса домкрата, наибольшей величины выхода его штока и толщины будущего съемного упора. Для нижнего упора подготавливается отрезок профильной трубы, равный по длине опорной платформе.

Скрепление заготовок болтами

Платформу пресса, его вертикальные стойки и нижний упор сваривают в единую рамную конструкцию, при этом важно следить за тем, чтобы между соединяемыми элементами строго выдерживался прямой угол. Чтобы сделать собранную конструкцию рамы пресса более жесткой и устойчивой к нагрузкам, следует ее усилить, используя металлические пластины, которые привариваются диагонально к боковым стойкам и платформе пресса.

Сборка верхней части рамы

Чтобы сделать пресс из домкрата работоспособным, его необходимо оснастить съемным упором, который, двигаясь по вертикали по специальным направляющим, будет оказывать давление на подвергаемую обработке деталь. Изготавливается такой конструктивный элемент пресса из нескольких металлопластин толщиной более 10 мм, которые собираются в блок и свариваются между собой с двух сторон. Длина пластин, из которых делают съемный упор пресса, должна быть немного меньше, чем расстояние между боковыми стойками устройства.

Поскольку упор самодельного пресса, оказывающий давление на обрабатываемую деталь, должен при необходимости его замены на элемент другого размера и формы быстро сниматься с устройства, в нем надо просверлить отверстия, при помощи которых он будет соединяться с основанием домкрата. Такие отверстия также нужны для того, чтобы установить направляющие пластины, которые исключат боковые перемещения съемного упора. Длина этих пластин, которые находятся по обеим сторонам от вертикальных стоек пресса, должна быть как минимум на 10 см больше, чем длина самого съемного упора.

Следующее, что необходимо сделать, изготавливая самодельный пресс, – это приварить отрезок трубы высотой 10–15 мм строго по центру нижней поверхности опорной платформы. Диаметр такой трубы, которая будет выполнять функцию фиксатора для штока домкрата, должен соответствовать размеру поперечного сечения такого штока.

Приваренный кусок трубы для штока домкрата

Пластина со штоком закрепляется на подвижной части пресса

Чтобы дать возможность домкрату самому возвращаться в исходное положение после того, как рабочий цикл с его применением будет завершен, используются две пружины, которые на равном удалении от центра опорной платформы любым способом закрепляются между ней и съемным упором. Таким образом, при задействовании домкрата и опускании съемного упора пресса пружины растягиваются, а при окончании рабочего цикла и стравливании давления из рабочей камеры подъемного механизма – сжимаются, возвращая съемный упор в исходное положение.

Закрепление возвратных пружин

Стопорный палец

После выполнения всех вышеописанных действий, чтобы сделать гидравлический пресс работоспособным, на него необходимо установить основной элемент – домкрат. Для осуществления такой процедуры надо оттянуть вниз съемный упор и в просвет между ним и опорной платформой установить домкрат так, чтобы конец его штока зафиксировался в приваренном к нижней части опорной платформы кольце из трубы. После этого остается только соединить основание домкрата со съемным упором посредством болтов, шайб и гаек, и свежеизготовленным гидравлическим прессом можно начинать пользоваться.

Установка домкрата

Остается зачистить ржавчину, загрунтовать и покрыть краской

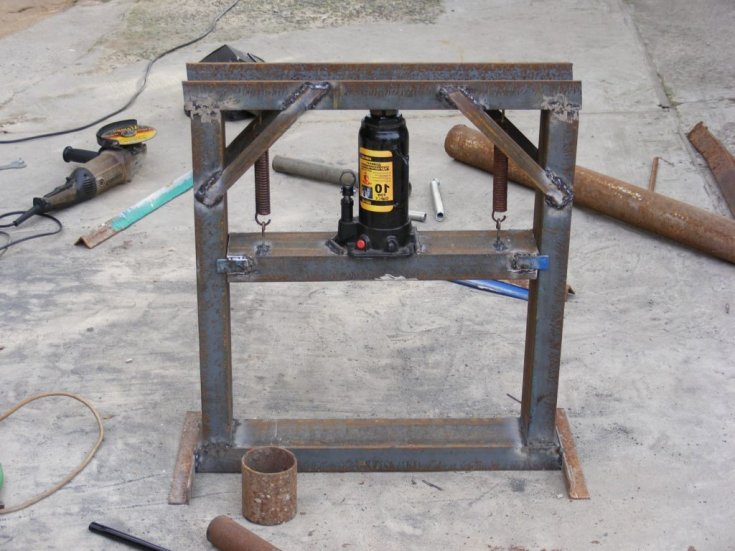

Внешний вид готового самодельного пресса

Итак, самостоятельно изготовить гидравлический пресс в бытовых условиях вполне реально. При этом не потребуется больших трудозатрат и серьезных финансовых вложений.

Версия с гидронасосом

Сделать пресс подобной конструкции можно самостоятельно, используя буквально металлолом.

Этот материал был отправлен на свалку.

Тем не менее оказалось, что каркас или кровать довольно жесткие. Его сварили самодельным сварщиком. Никакого дополнительного оборудования, кроме токарного, ему не требовалось. Верхняя и нижняя площадки выполнены в виде лестничного каркаса и могут вертикально скользить по кровати.

Он сконструирован таким образом, что с его помощью можно обрабатывать элементы различных размеров.

На нижней площадке установлена ​​площадка с квадратным отверстием в центре. Ход состоит из двух половин, поэтому размер отверстия можно регулировать для снятия подшипников или сайлентблоков.

Важнейший элемент конструкции — самодельный гидронасос. Он сделан из старого гидравлического домкрата. Для этого рабочий поршень распиливали через болт, разрезанный на две половины. Нижнюю часть оставили в корпусе домкрата и на нее приварили переходник маслопровода высокого давления.

Собрав корпус домкрата, получаем гидронасос усилием 10 тонн.

Верхняя часть рабочего цилиндра вместе со штоком устанавливается на платформе вверх дном и к ней приваривается аналогичный переходник для маслопровода. Обе части гидравлической системы соединены маслопроводом высокого давления, взятым со сломанного крана. Диапазон движения стика можно дополнительно регулировать винтом, находящимся в стике.

Строительство готово. Затраты практически нулевые (сварочный ток, несколько использованных шлифовальных кругов и баллончик с краской). Домкрат в комплект не входил — потому что был куплен очень давно и еще стоял в гараже.

Единственный недостаток конструкции — подъемник нельзя использовать как отдельный инструмент.

Если вам нужен сам подъемник для бутылок, необходимо предусмотреть возможность его легкой разборки. Конструкция выполнена по классической схеме — движение платформы сверху вниз.

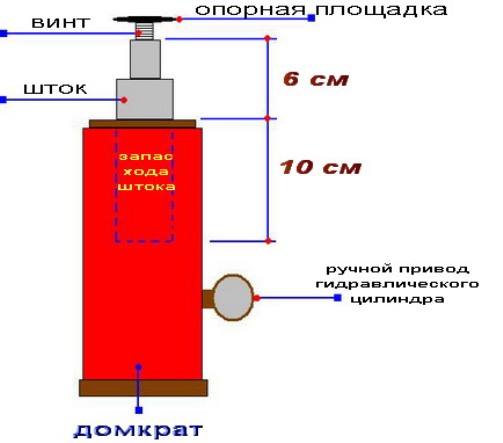

Как пользоваться гидравлическим домкратом: особенности конструкции

Чаще всего изготавливается самодельный пресс из гидравлического домкрата. Это объясняется конструктивными особенностями изделия и принципом его работы, который основан на законах гидравлики.

Самодельный пресс чаще всего изготавливается из гидравлического домкрата бутылочного типа

В цилиндре домкрата располагается поршень. Над ним или в отдельном резервуаре находится рабочая жидкость в виде минерального масла. Гидродомкрат приводится в действие при помощи маленького насоса, который нагнетает масло через перепускной клапан над поршнем. Усилие минимизируется благодаря разнице диаметров плунжера и цилиндра инструмента. Рабочая жидкость, которая находится над поршнем, выталкивает его, что способствует подниманию груза, расположенного над ним.

Чтобы опустить инструмент, следует знать, как пользоваться гидравлическим домкратом. Для этого необходимо медленно стравить рабочее масло из-под поршня в резервуар или в верхнюю часть цилиндра. С этой целью используется перепускной клапан в виде круглой головки с плечами, который необходимо ослабить.

При работе устройства могут возникнуть определенные трудности, что происходит в результате недостаточного уровня масла в устройстве. Для устранения неполадок важно знать, как заправить домкрат гидравлический своими руками. Для этого необходимо открутить заливную пробку на корпусе инструмента и вставить в отверстие шланг для наполнения резервуара до нужного объема. По завершении процесса осуществляется прокачка домкрата.

Классическая конструкция

Для производства вам понадобятся:

Сам подъемник для бутылок;

  • Канал;
  • Стальной лист толщиной 4-5 мм;
  • Две стальные пружины.
  • Каркас сварен из прочного швеллера толщиной 5 мм. Углы усилены скобами и анкерами из стального листа аналогичной толщины.

Точки максимального давления следует усилить. Для этого пятки можно сварить из стального листа. Они устанавливаются на верхней платформе и на подвижном элементе.

Также рекомендуется установить на подвижный элемент ограничители, чтобы домкрат не выскользнул.

Подвижный элемент подвешен на пружинах. Направляющие флажки приварены к концам, предотвращая вертикальное перемещение платформы.

Строительство готово. Домкрат можно снять в любой момент и использовать отдельно от пресса. Имея комплект приспособлений (втулки, плашки,своими руками сначала выберите силовой агрегат. Для этого часто используется домкрат. Его максимальная грузоподъемность определяет степень давления на заготовку. Значение этого параметра зависит от типа выполняемой работы. Для домашнего использования можно выбрать модель домкрата грузоподъемностью от 7 до 20 тонн.

Пресс с гидроцилиндром и насосом

Альтернативный вариант — установка гидроцилиндра и нагнетательного насоса. Это обеспечит максимальный комфорт при выполнении работы. Но стоимость такой конструкции, сделанной своими руками, намного выше, чем у машины с домкратом.

Корпус станка часто изготавливают из стальных швеллеров и уголков. Толщина материала должна быть не менее 2 мм. Конструкция самодельного гидравлического пресса с домкратом или цилиндром состоит из следующих компонентов:

монтажный блок домкрата. Его подвижная штанга может размещаться как в верхней, так и в нижней части;

вспомогательный стол. На него будет установлена ​​заготовка. При изготовлении своими руками рекомендуется предусмотреть возможность изменения высоты относительно домкрата;

Рамка. На нем установлен силовой агрегат и опорный стол. В нижней части для большей устойчивости расположены ножки с регулируемой высотой.

Не рекомендуется предоставлять подробные строительные чертежи, так как при его производстве могут использоваться разные компоненты. Однако с заводскими аналогами рекомендуется ознакомиться заранее, исходя из полученных данных, самостоятельно. с целью разработки оптимальной модели.

Фурнитура особой формы используется для различных видов работ. Они должны быть из прочной инструментальной стали, поэтому сделать их самостоятельно будет проблематично. Рекомендуется заказывать у профессионального токаря.

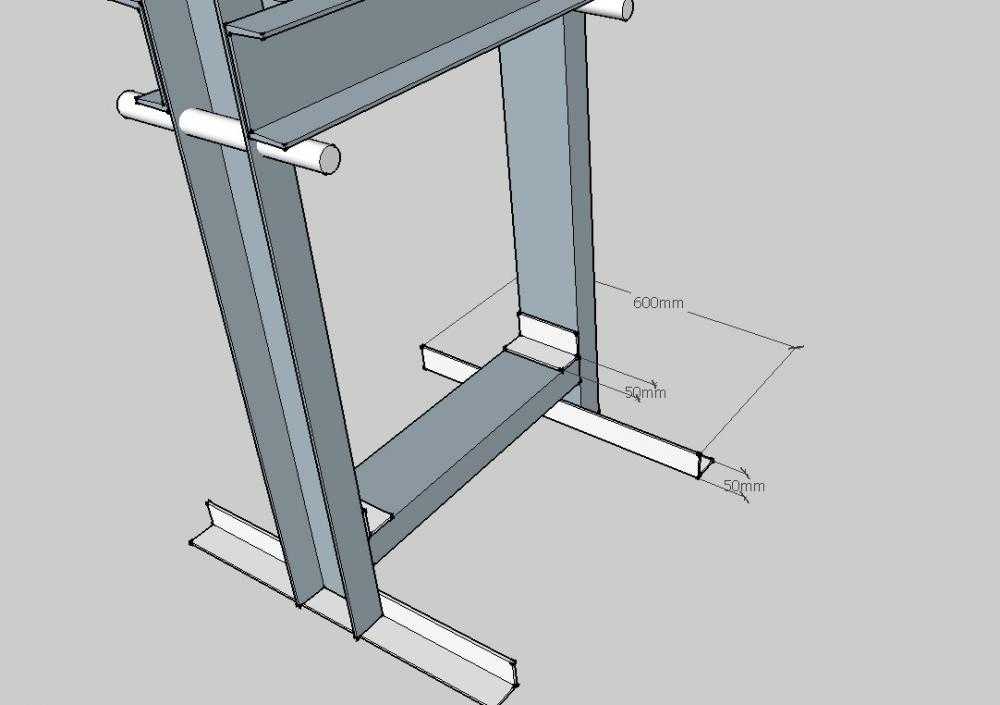

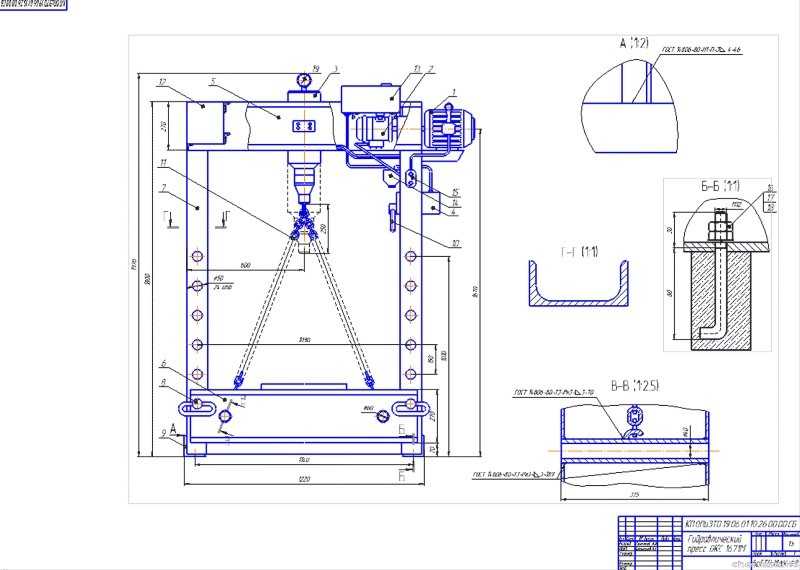

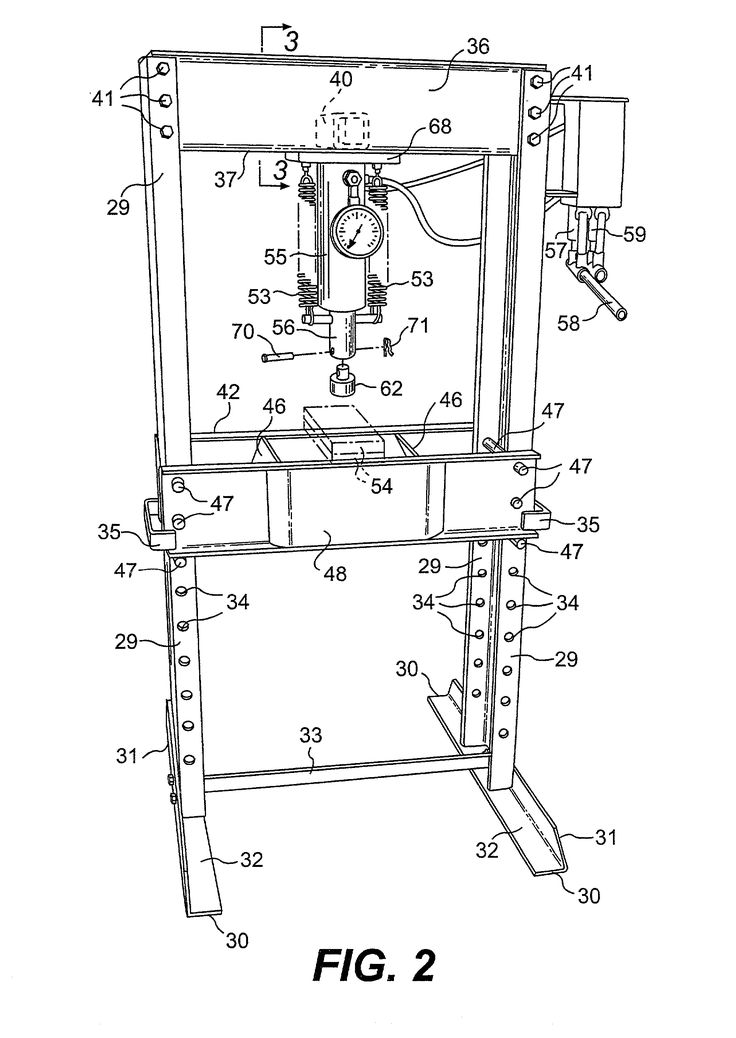

Простой чертеж гидравлического пресса

Дополнительные настройки

При использовании самодельного гидравлического пресса у пользователей часто возникает вопрос о том, как сделать так, чтобы шток домкрата перемещался на более короткое расстояние. Это позволит тратить меньше времени на обработку деталей при помощи самодельного пресса. Решить эту задачу можно несколькими способами.

  • На нижний неподвижный упор пресса монтируется прямоугольная или квадратная профильная труба (возможен как съемный вариант, так и фиксация при помощи сварного соединения).
  • На пресс устанавливается регулируемый по высоте нижний упор, который фиксируется на боковых стойках устройства болтами. Для установки такого упора на разных уровнях в боковых стойках пресса на необходимой высоте проделывают отверстия.
  • Уменьшить расстояние между упорами пресса можно и посредством сменных подкладок или наковален, устанавливаемых на поверхность нижнего упора оборудования.

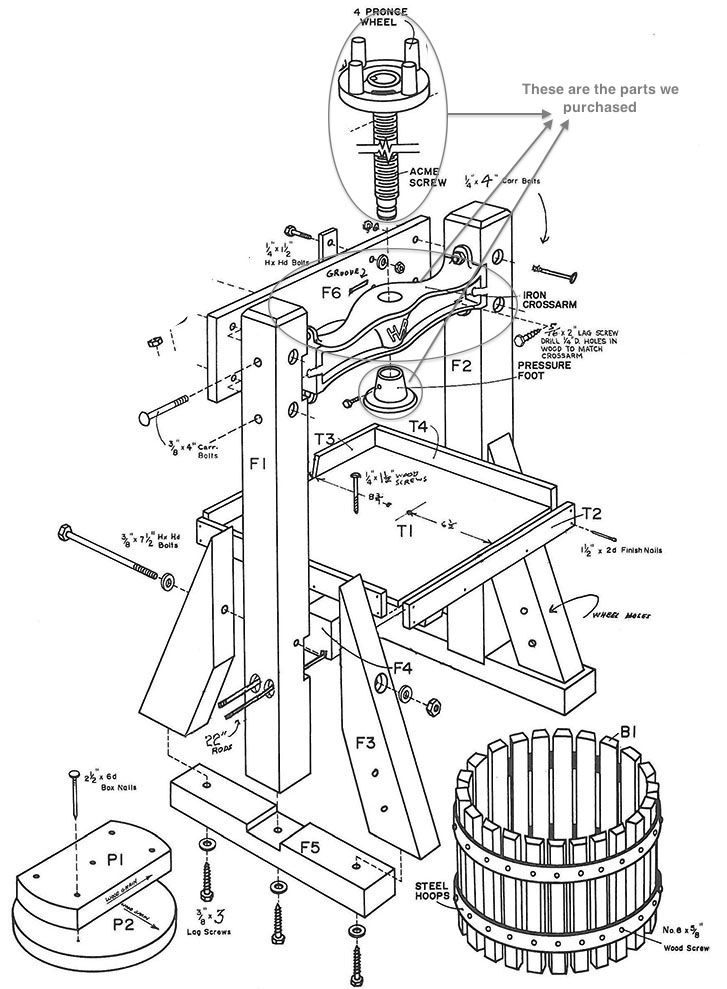

Кулинарное применение пресса из домкрата

На первом этапе делается точный чертеж, который должен включать все элементы дизайна. Учитываются их эксплуатационные и технические характеристики — габаритные размеры, толщина стали, грузоподъемность.

Перед этим нужно выбрать оптимальный набор инструментов и расходных материалов. Для обработки и сварки металлоконструкций вам понадобится сварочный аппарат, мощная дрель, набор болтов и гаек. Заготовки для ручного гидравлического пресса можно формировать с помощью автогенератора или болгарки. Для того, чтобы закрепить агрегат, в его основании необходимо будет проделать отверстия.

Рекомендации по сборке станка:

Рамка. Рама состоит из 6 каналов. Соединение производится двумя способами: сваркой и механическим способом с помощью шурупов;

вспомогательный стол. Оптимальная конструкция — установка двух каналов с зазором между ними;

Устройство самодельного пресса для гаража: характеристика конструкции

Перед тем как сделать пресс гидравлический, следует определиться с типом установки. В зависимости от этого оборудование может быть настольным или напольным. Первый тип инструмента располагается на верстаке, а второй размещается на специальном пьедестале. Такие прессы отличаются габаритами, грузоподъемностью. Сделанный своими руками пресс настольный гидравлический обеспечивает усилие до 12 тонн, а для напольного устройства это значение достигает 25 тонн.

Настольная конструкция является более устойчивой, мобильной. Благодаря небольшим размерам она не занимает много свободного пространства. Такой пресс используется для обработки небольших заготовок.

Напольный гидравлический пресс характеризуется большими размерами и большим весом. Для его установки понадобится сооружение специальной платформы. Такой станок справится с обработкой крупных элементов из металла, разборкой и сборкой сложных узлов.

Пресс гидравлический для гаража изготовленный своими руками может иметь вертикальное или горизонтальное исполнение

Важно! Для расширения функциональных возможностей напольного гидравлического пресса его следует укомплектовать электродвигателем.

Можно сделать сложную конструкцию, которая будет эксплуатироваться для выполнения широкого спектра задач. Однако изготовление такого варианта займет много времени и потребует использования специализированных инструментов и техники. В качестве гаражного гидравлического пресса лучше сделать ручную модель, оснащенную гидравлическим насосом и приводом. Такая конструкция является двухскоростной, ее поршень характеризуется мобильностью.

Изготовленный своими руками пресс гидравлический для гаража может иметь горизонтальное или вертикальное исполнение. Первый тип устройства применяется для правки, рубки и гибки отдельных элементов из металла. Вертикальное оборудование предназначено для распрессовки и запрессовки деталей. Сделанный своими руками гидравлический пресс для макулатуры приобретает все большую популярность.

Назначение гидравлического пресса

После изготовления пресс рекомендуется загрунтовать и покрасить. Испытание следует начинать с деформации тонкостенных изделий, постепенно увеличивая нагрузку.

Если используются цилиндр и насос, необходимо тщательно выбирать их характеристики. В частности, это относится к максимальному значению давления, которое можно использовать. Не рекомендуется устанавливать самодельные актуаторы. То же самое относится к моделям, которые были повреждены, но затем восстановлены.

Поскольку использование домкрата для изготовления гидравлического пресса своими руками — лучший вариант — можно выбрать самую простую модель бутылочного типа.

  • Этот аппарат в основном используется для сжатия объектов высокой и средней плотности, изменения их формы или вытеснения жидкости, содержащейся в композиции.
  • Кроме того, оборудование можно использовать и для перемещения тяжелых предметов, но покупать гидравлический пресс не нужно, его можно сделать своими руками с помощью обычного домкрата.

Ручной работы прессование от домкрата никак не сказывается на его качестве и технической эффективности. Характеристики такие же, как и у оборудования, которое выпускается в производстве. Гидравлический пресс можно использовать в домашних условиях для многих целей. К ним относятся:

  • штамповка;
  • ковка;
  • изгибание;
  • экструзия профилей;
  • Нажатие на разные предметы.

Прессование также может использоваться для пакетирования различных изделий из дерева, металла и пластика.

Гидравлический пресс используется почти на каждом производственном предприятии, но он также используется дома. Преимущество этого типа устройства — закон гидростатики, который, в свою очередь, облегчает глажку изделий любой плотности.

  • Принцип работы заключается в том, что гидравлический пресс давит в одной конкретной точке и, таким образом, увеличивает эффективность в другом месте на предприятии.
  • В результате можно с минимальными усилиями выполнять различные действия от сгибания до сжатия предмета.
  • Таким образом, вы можете выполнять различные действия, от сгибания до нажатия на объект, с минимальными усилиями.

Вся конструкция состоит из небольшого количества деталей, но основные части представляют собой два поршневых цилиндра, различающихся диаметром. Внутри поршней находится простая вода или масло. Жидкость позволяет действовать закону гидростатики.

Это позволяет повысить КПД и объект будет иметь силу в несколько тонн. Конструкция гидравлического пресса предполагает работу в двух плоскостях, однако наиболее распространенным является устройство вертикального типа, реже — горизонтальное.

Какой домкрат выбрать

Для изготовления пресса из домкрата оптимально подходят устройства одноштокового бутылочного типа, которые отличают простая конструктивная схема и высокая надежность. Прессы, изготовленные на основе такого домкрата, имеют более высокую мощность, если сравнивать их с оборудованием, основным рабочим органом которого являются рычажные, кривошипные, винтовые или эксцентриковые механизмы.

Пресс с гидравлическим домкратом

Различные модели гидравлических домкратов способны создавать усилие, значение которого варьируется в диапазоне от двух до ста тонн, что и позволяет использовать их в качестве очень эффективного силового механизма.

Гидравлические домкраты наряду с высокой мощностью отличаются достаточно компактными габаритами, что позволяет использовать их для изготовления прессов, которые не займут много места в мастерской или гараже, но при этом будут отличаться высокой эффективностью.

Приспособление для подборки сена

Агрегат имеет вид деревянного короба, посаженного на рамную конструкцию из прочного бруса или стальных профилей. У короба отсутствует крыша, но присутствует калитка.

Для самостоятельного создания устройства для переработки сена потребуются следующие материалы:

  • обрезная доска;
  • стальные уголки;
  • металлические рейки для надёжности.

Первым делом, пиломатериалы обрабатываются. Затем их нужно соединить при помощи уголков и болтов и оббить металлическими рейками для надёжности.

Далее необходимо заняться калиткой. Её нужно установить на петли. Чтобы собрать подборочный пресс, потребуется:
  • основа для монтажа всех элементов;
  • крепёж к лобовине;
  • ходовая деталь для пресс-короба;
  • транспортный подборочный аппарат;
  • цилиндрическая камера с прессом и коробкой передач.

Фото пресса своими руками


Читайте здесь — Ремонт МТЗ своими руками: разборка, ремонт, восстановление, регулировка и сборка минских тракторов (105 фото)

Помогите сайту, сделайте репост

0

Необходимые чертежи

Что касается чертежей и размеров для изготовления пресса, то тут есть масса вариантов и возможностей. Сначала вам нужно определиться с тем, для машины какого размера будет использоваться домкрат с прессом.

Тут всё предельно просто, чем больше машина, тем соответственно будет больше пресс, а значит и мудрёнее чертежи.

Скажем сразу, собственноручно вы не сможете сделать подобные чертежи, ведь они требуют точных инженерных знаний, но выход всегда есть.

Посмотрите еще здесь!

Вы можете использовать множеством интернет ресурсов, где есть большое количество чертежей любых размеров. Но если вкратце, то примерные цифры в чертежах будут такими:

  • А-1800
  • В-1000
  • F-500
  • L-300
  • Kg-120
Практически во всех случаях домкрат будет устанавливаться в самом низу у его основания. В чертеже пресса также будут указаны размеры станины.

изготовление, размеры, как сделать самодельный гидропресс, чертежи

В статье пойдет речь об изготовлении пресса для гаража своими руками. Оптимальным усилием является давление в 10-25 тонн. Данное значение позволит выполнять все стандартные виды ремонта.

В некоторых случаях автовладельцы пробуют заменить пресс тисками. Но это не всегда возможно, так как тиски не позволяют работать с большими размерами и серьезным давлением.

Содержание
  • Пресс своими руками для гаража: общая информация
  • Материалы и инструмент
  • org/ListItem”> Изготовление
  • Заключение
  • Полезное видео

В качестве основы чаще всего берут гидравлический домкрат. Он будет служить главным узлом в прессе. Разность давлений и площадей в устройстве позволяют развивать мощность, которая многократно превосходит человеческое усилие. Рабочим телом в гидравлическом домкрате является жидкость, зачастую специальное масло. Это выгодно отличает его от прочих вариантов, например, винтового.

Чтобы гараж приобрел функциональность, просто возвести здание будет недостаточно. Возможности гаражного помещения можно постоянно улучшать, добавлять новые элементы и оборудование. Одним из таких функциональных устройств является пресс. Спектр его применения широк – ремонт автомобиля, строительные и бытовые работы.

При ремонте чаще всего пресс используют для работы с втулками, коленвалом. Пресс будет незаменим в процессе снятия/установки подшипников. Помимо этого, устройство поможет при необходимости согнуть арматуру или листы металла. При строительных работах на прессе можно сгибать арматуру или гнуть металлические листы.

В быту – прессовать баллоны, металлический мусор. Частично все технические процедуры можно выполнить и на тисках. Но тиски не смогут заменить пресс

полностью. Главным минусом является ограниченность в размерах и возможном усилии. Пресс позволяет работать с куда большими габаритами, также он гораздо мощнее тисков.

Наиболее важным показателем пресса является его усилие.

Недостаточной мощностью считается усилие в пять тонн, его не хватит для проведения некоторых видов ремонта.

Другая крайность – чрезмерная мощность. Например, некоторые устройства могут иметь усилие в 100 тонн.

Но, как правило, среднестатистическому автовладельцу такая серьезная мощность не требуется. Для потребностей гаража идеальным будет пресс с усилием в 10-25 тонн. С таким усилием можно выполнять все стандартные операции.

Устройство получится изготовить своими руками. Если есть время и желание, можно избежать похода в магазин, траты лишних денег. Для изготовления пресса за основу обычно берут

гидравлический домкрат. Он будет главным элементом вашего устройства.

Вместо гидравлического иногда используют винтовой или пневмогидравлический домкрат, но предпочтительным все же остается первый вариант. Гидравлический домкрат идеально подходит на эту роль по одной важной причине. Рабочим телом в данном устройстве является жидкость (чаще всего специальное масло), а не газ.

Физическими принципами в устройстве служат законы Паскаля. Вследствие разницы площадей и давлений пресс оказывает значительно большое усилие, чем прикладывает человек.

Несомненным плюсом пресса на основе гидравлического домкрата является высокое КПД. Коэффициент полезного действия в правильно собранном устройстве составляет около 80%. Еще одно несомненное достоинство – плавный ход штока, он ровно опускается и поднимается.

Правда у самодельного устройства будут и минусы. Используя обычный, доступный инструмент, не получится изготовить пресс с точной регулировкой высоты. Поэтому после завершения всех работ, давление необходимо будет самостоятельно снизить до нуля. После этого шток выводят до упора. Частично проблему решают пружины.

Еще одним недостатком является медлительность гидравлического домкрата. Быстрая перенастройка и подгонка под заготовку – достаточно проблематичная задача. Помимо этого, с прессом можно работать лишь, если он установлен в вертикальном положении.

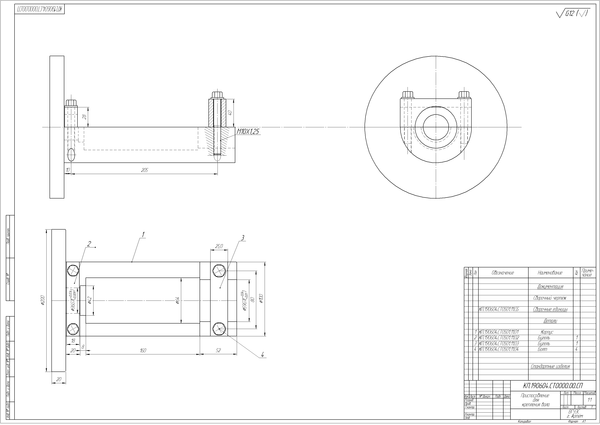

Самодельный пресс для гаража своими руками — чертеж:

Материалы и инструмент

Изготовление самодельного гидропресса для гаража необходимо начать с выбора подходящего домкрата.

Лучше всего на эту роль подойдет одноштоковый бутылочный домкрат. Его конструкция обеспечит всю необходимую функциональность, но при этом с ним легко работать. Мощность данного устройства значительно выше механических аналогов.

Домкраты из этой категории могут развивать усилие до 100 тонн. Это позволяет создать пресс с усилием в тридцать тонн. Помимо этого, устройство отличается небольшими размерами и компактностью. Цена также находится на приемлемом для любого бюджета уровне. Поэтому рекомендуется остановить свой выбор именно на бутылочном домкрате.

Для изготовления вам понадобится обширный набор металлообрабатывающих инструментов. Наиболее сложным и дорогостоящим станет сварочный аппарат и набор электродов к нему. Также будет необходима болгарка и обычная ножовка по металлу. В качестве исходных материалов незаменимой станет профилированная труба с прямоугольным сечением.

При покупке обратите внимание на толщину стенок – они должны выдерживать давление и быть достаточно толстыми. Помимо этого, следует приобрести металлический уголок, полоски из стали. Их толщина должна быть минимум 10-15 миллиметров.

Для создания упора также будут нужны две пружины. Специальных пружин не требуется, можно взять обычные дверные пружины.

СПРАВКА: Чтобы сделать своими руками пресс в гараж, чертежи рекомендуется брать типовые, если вы не уверены в своих навыках.

Пресс для гаража своими руками — размеры:

  • высота 1780 мм;
  • ширина 800 мм.

Важнейшие элементы чертежа – распорные уголки, стойки, упоры, ножки уголков и места расположения пружин. В целом же сердцем устройства будет бутылочный домкрат. Вокруг него создается жесткая конструкция из металлической рамы из подготовленных заготовок. Конструкцию дополняют некоторыми элементами, чтобы обеспечить ход упора.

Изготовление

Самые важные характеристики самодельного пресса в гараж – надежность и запас прочности. Устройство всегда изготавливают добротно, с большим запасом прочности, так как практически все узлы подвергаются серьезному давлению и нагрузке. Поэтому любая оплошность в процессе изготовления приведет к неминуемой поломке.

Как сделать пресс для гаража своими руками?

Начать работу следует с создания каркаса и платформы. Для её изготовления берут швеллеры, которые обладают многочисленными ребрами жесткости.

В качестве заготовки используют также трубу из металла прямоугольной формы.

Из неё вырезают 4 куска по размерам чертежа. Металлические куски сваривают в один элемент.

Сварные швы должны идти по бокам, чтобы повысить жесткость механизма. Вертикальные стойки и упор также делают из трубы. После этого можно заняться сваркой рамы. Её основными элементам является платформа, две стойка, а также нижний упор. Рама будет принимать на себя усилие, распределять его и обеспечивать устойчивость всей конструкции.

Платформу необходимо дополнить фиксатором. Для этой роли подойдет труба, длиной 15-20 миллиметров. Диаметр трубы определяют, исходя из размеров штока домкрата. Чтобы закрепить фиксатор, используют сварку.

Затем изготавливают съемный упор. Упор будет обеспечивать ход пресса и создавать необходимое усилие на изделие, помещенное в устройство. Данный узел изготавливают с помощью стальных полосок. Полосы должны быть чуть короче, чем расстояние между стойками.

Минимальная толщина металлических полосок составляет 10-15 миллиметров. Полосы сваривают с обеих сторон. Фиксацию упора будут обеспечивать два отверстия, которые просверливают в самих полосках.

После создания рамы в неё помещают гидравлический бутылочный домкрат. В процессе установки упоры оттягиваются и фиксируются. Домкрат помещают внутрь таким образом, чтобы шток помещался в фиксатор. Крепление производят болтами или сваркой. Желательно использовать болты, они позволят по необходимости вынимать домкрат. Так вы сможете использовать его для других целей.

Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.

Заключение

Чтобы изготовить пресс в гараж своими руками, в первую очередь необходимо приобрести материалы и найти набор инструментов. Чертежи пресса для гаража лучше всего брать готовые.

В самом стандартном случае конструкция будет приблизительно 1780 миллиметров в длину и 800 в ширину. Самые важные элементы – гидравлический домкрат, металлический каркас, пружины.

Домкрат крепят на каркас с помощью болтов или сварки. Особое внимание уделяйте прочности и надежности конструкции. Для создания каркаса понадобятся стальные полосы, уголки, металлическая труба. Пресс должен обладать большим запасом прочности, иначе он неминуемо сломается в процессе работы, так как оказываемое давление и усилие достаточно велики.

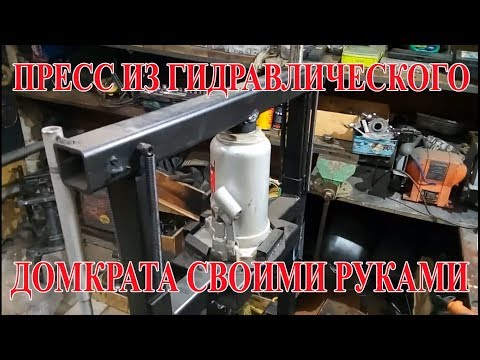

Полезное видео

чертежи, фото, видео. Важность составления чертежей изготавливаемого своими руками гидравлического пресса

Дома в мастерской пресс просто необходим. За долгие годы скапливается большое количество использованных газет и бумаг. Они занимают много места. Захламляют помещение. Устройство для прессования макулатуры делают обычно небольшой мощности. Оно компактно, работает от электрической сети, поглощает минимум электроэнергии. Такое оборудование станет незаменимым при спрессовывании ненужной макулатуры, газет, картона.

С помощью этого устройства можно легко уменьшить в размерах большую кипу бумаги. Этот агрегат работает под давлением . С его помощью можно прессовать не только бумагу, но и пластиковые бутылки, банки из жести.

Сегодня промышленность изготавливает устройства для прессования бумаги, картона, жестяных банок разного вида и мощности. Стоит такой аппарат недёшево, поэтому выгоднее изготовить его дома своими руками. Оборудование можно смонтировать самостоятельно, используя нужные для работы материалы. Это устройство не займёт много места. Его устанавливают в удобном для работы месте. Для этого подойдёт мастерская, гараж, другие помещения. Для прессования макулатуры используют устройство, работающее с усилием нажима в 10 тонн. При сборке следует учитывать основные характеристики пресса:

  1. габаритные размеры;
  2. его вес;
  3. ход поршня;
  4. манометр;
  5. размеры станины.

Для нагнетания давления в цилиндре применяют гидравлический насос ручного или встроенного типа. Это напрямую зависит от типа оборудования для сборки пресса. Самой простой, легкой является конструкция пресса, смонтированного с использованием домкрата гидравлического вида. Это устройство имеет форму бутылки. В конструкцию которого встроен ручной насос.

Перед началом работы нужно определиться с типом устройства. С каким усилием оно должно работать. Затем подбираем для него домкрат подходящего типа. Чтобы грамотно изготовить пресс своими руками нужно использовать чертежи. Их можно найти на сайтах. К любому устройству прилагаются подробные чертежи изделия. Они рассчитаны с учётом используемых материалов и оборудования.

Создание чертежа своими руками

Перед началом работы нужно выбрать схему работы пресса. В одних прессах домкрат монтируют на станине. В этой конструкции движение пресса происходит вверх . В других устройствах домкрат установлен в верхней части станины. Он перемещается вниз и давит на груз. Итак, вы определились с типом оборудования, которое вы хотите смонтировать. Теперь займёмся расчётами размеров других частей конструкции.

Типы конструкций пресса

Затем делают расчёты параметров станины. Это такая рама, внутри которой устанавливают домкрат. Он производит давящие движения на макулатуру. Станина изготовлена из толстого металла. Её прочности должно хватать на давящее движение домкрата. Для изготовления рамы используют толстый металл. Пресс при движении давит вверх и вниз на раму, он как бы старается разорвать её . Прочным должно быть и основание станины. Оно делается устойчивым. Хорошую устойчивость имеет станина, изготовленная в виде платформы.

Ширину рамы нужно рассчитывать исходя от размера домкрата. Она должна превышать размеры установленного на ней оборудования для прессования макулатуры. Высота изделия определяется в зависимости от размера домкрата. При работе должен быть обеспечен его свободный ход. При определении высоты конструкции учитывают толщину рабочей поверхности стола. Он подвижен, используется для обработки объектов.

В зависимости от конструкции и режима работы домкрат крепят на основание . Верх рамы будет упором для деталей. Усилие от движения штока передаётся через рабочий стол, а затем на обрабатываемый объект. Рабочий стол крепят над домкратом на станину. Он должен свободно двигаться вверх-вниз.

Роль пружин в конструкции пресса

Пружины играют главную роль при сборке гидравлического пресса. Они монтируются с двух сторон от домкрата. Пружины оттягивающего типа. Они крепятся одной стороной к основанию рамы, а другой к рабочей поверхности стола. Они выполняют роль сжатия домкрата. С помощью пружин он возвращается в исходное положение.

Существует и другая схема работы гидравлического пресса. В такой конструкции упором для деталей служит основание рамы . Гидравлический домкрат монтируют сверху на поверхность рабочего стола. Стол двигается, монтируется к верхней части станины. Он крепится на пружинах, которые способны оттягиваться при движении стола. Далее монтируют гнездо, которое располагают на узле сопряжения. Он может находиться снизу или сверху подвижной части станины. В качестве гнезда можно использовать кусок металлической трубы. Итак, как вы видите, сделать гидравлический пресс своими руками совсем несложно. Вам только нужно приобрести основные материалы для работы:

  1. домкрат;
  2. металлическую раму;
  3. трубу из металла;
  4. оттягивающие пружины;
  5. пульт управления;
  6. электрические провода.

Не так и много потребуется для работы материалов, зато вы существенно сэкономите, сделаете гидравлический пресс своими руками не хуже заводского. Собранный своими руками пресс всегда можно модернизировать, усовершенствовать его конструкцию. Устройство для прессования бумаги занимает мало места. Оно работает быстро и эффективно . За 5-10 минут можно спрессовать большую кипу бумаги.

Пресс для макулатуры поможет преобразовать гору бумаг, коробок и других бумажных отходов в компактные пакеты, что обеспечит экономию места.

Это особенно необходимо крупным магазинам, кафе, предприятиям, имеющим много бумажных отходов. Чтобы не расширять подсобные помещения, проще сделать прессованную макулатуру.

Виды прессов

Прессы для бумажных отходов выпускают самые различные как по габаритам, так и по производительности и принципу действия. Бывают мини-установки, оборудование среднего размера и крупные промышленные модели, мобильные установки или стационарные.

По конструкции и способу спрессовывания различают следующие типы прессов:

  • механический;
  • гидравлический;
  • гидромеханический;
  • пакетировочный.

Механический пресс для макулатуры

Такая установка работает с помощью винтового привода, который бывает электромеханическим или ручным. Усилие пресса находится в пределах 4–32 тонны.

Ручной винтовой пресс работает за счёт энергии большого маховика, разгоняемого вручную. Предельное усилие прессования в таких прессах определяется диаметром маховика и его высотой. Резьба на винте самостопорящая и многоходовая.

Винтовой пресс выполняется вертикально с литой чугунной станиной и гайкой из антифрикционной бронзы.

В винтовом прессе с механическим приводом вращение гайки производится с помощью электродвигателя и зубчатой или клиноременной передачи.

Недостатком таких конструкций является необходимость установки защиты от перегрузки по крутящему моменту. В конце прессования должен срабатывать предохранитель.

Из достоинств – небольшие размеры и вес. Некоторые модели можно установить на улице.

Гидравлический пресс для бумажных отходов

Установка получила большее распространение, несмотря на то, что она более габаритная, чем механическая. В состав оборудования входит насосная установка, механизм выталкивания и система управления. Рабочей частью являются ползунки и гидроцилиндры. Рабочая жидкость перегоняется из нижней полости цилиндра в верхнюю.

Прессование производится с усилием 2.5–3 атмосферы по показанию манометра.

Гидравлические прессы бывают:

  • с ручным управлением;
  • полуавтоматические;
  • автоматические.

Устройства состоят из гидроцилиндра и рычажного механизма. Они отличаются тем, что в конце движения плиты скорость снижается, а усилие пресса увеличивается многократно, а также экономным расходом энергии.

Автоматический пресс имеет горизонтальную компоновку. Агрегат выталкивает готовый пакет из рабочей зоны и создаёт узел для перевязки.

Объемы перерабатываемого сырья

Самые простые прессы, уплотняющие только лёгкие материалы типа бумаги и картона, создают усилие давления от 4 до 10 тонн.

Прессы со средним давлением от 10 до 15 тонн могут обрабатывать изделия из термопластика.

Прессы с большим усилием давления до 30 тонн уплотняют даже изделия из листового металла. Стоимость их высокая, поэтому необходимо экономическое обоснование при покупке такого агрегата.

Габариты оборудования

Размеры прессов напрямую зависят от того, какой объём макулатуры или других отходов необходимо переработать. По габаритам оборудование подразделяется на следующие форматы:

  • мини;
  • стандарт;
  • профессиональные.

Мини. Такие прессы не требуют крепления к поверхности, их легко перемещать и просто ими управлять. Объём макулатуры в таком агрегате сокращается всего лишь в 3 раза, производительность его низкая. Для домашнего использования частным лицам, небольших офисов, торговых рыночных павильонов он вполне подойдёт.

Стандарт. Предназначены для:

  • складов;
  • пунктов, принимающих макулатуру;
  • магазинов;
  • компаний, работающих с большим объёмом бумаг.

Эти агрегаты нуждаются в прочном креплении к горизонтальной поверхности. Создаваемое ими давление позволяет сократить объём макулатуры в пять раз.

Профессиональные. Предназначены для полиграфических предприятий, комплексов крупных складов с огромным потоком отходов бумаги и картона. Эти отходы после прессования сокращаются в объёме в 10 и более раз. Прилагаемое усилие составляет 30 тонн. Установка такого промышленного пресса и его обслуживание производится только квалифицированным персоналом. Для установки требуется помещение с определёнными габаритами, просторное и высокое.

Классификация оборудования по способу загрузки сырья

Способы загрузки отходов различаются у разных типов прессов и могут быть:

  • вертикальными;
  • горизонтальными;
  • угловыми.

В состав оборудования Мини и Стандарт входят преимущественно прессы в вертикальном исполнении.

К профессиональным относятся гидравлические прессы для отходов горизонтального исполнения. Они могут прессовать не только бумажные отходы, но и сжимать вторсырье: твердый бытовой мусор, пластиковые бутылки и прочее.

Управление прессом для макулатуры

Управление процессом прессования отходов осуществляется с помощью специального рычага. Рычаг приводит в движение прессующие ползуны. Их можно остановить в любой момент с помощью блокировки. Давление контролируется по показаниям манометров.

Управление осуществляется одним человеком и не требует особых знаний и умений.

Детали агрегата нуждаются в постоянной смазке, особенно при частой работе.

Как выбрать пресс

При выборе макулатурного пресса нужно иметь в виду, что цена его напрямую зависит от его производительности, давления и других технических характеристик.

Ориентироваться нужно, прежде всего, на объемы требуемой переработки. Исходя из этого, подбирают необходимую производительность, емкость рабочей камеры.

Немаловажное значение имеют потребляемая мощность и габариты установки.

Для небольших потребностей предпочтительны компактные модели. Их можно установить в маленьком помещении и даже в машину для вывоза макулатуры.

Некоторые установки могут спрессовывать в тюки текстильные и пластиковые изделия: одноразовую посуду, бутылки. Такое оборудование поможет утилизировать и вывозить отходы значительно быстрее и проще.

Наиболее востребованные модели оборудования

В большом ассортименте гидравлические прессы для макулатуры производятся на Арзамасском заводе «Гидропресс».

Предлагаемые модели оснащены системами автоматического выгружения готовых спрессованных кип. Отдельные элементы этих систем разработаны в Италии, а элементы точной автоматики производятся во Франции.

Это оборудование работает надежно в любых условиях, даже при отсутствии отопления в помещении, в котором оно установлено, и при минусовых температурах.

На вертикальных прессах получают кипы с массой:

  • до 200 кг на малых прессах;
  • до 350 кг на средних прессах;
  • до 600 кг на крупных прессах.

Это говорит о том, что любой потребитель может сделать выбор для себя.

Гидравлические прессы в горизонтальном исполнении имеют значительно более высокую производительность. Кроме бумажных отходов, они применяются для прессования твердых бытовых отходов, пластика, алюминиевых банок. Они отличаются быстрой и эффективной загрузкой сверху, нет необходимости выравнивания слоя. Кипа формируется через 5–6 загрузок и имеет высокую плотность.

Горизонтальные гидропрессы серии «Мега» с конвейерной установкой имеют следующие характеристики:

  • масса спрессованной кипы – 200–650 кг;
  • размер пакетов – от 1000х800 до 2100х800 мм;
  • рабочий ход траверсы – от 1600 до 3300 мм.

Популярными моделями являются следующие:

С вертикальной загрузкой. Габариты: 200х64х42 см. Размер готовых брикетов 50х40х35 см, перерабатывает в день до 500 кг сырья, прилагаемое усилие 2 тонны.

Barinel 1500LP6 с вертикальной загрузкой. Габариты: 160х56х67 см. Размер готовых брикетов 50х50х50 см, прилагаемое усилие 6 тонн, производит до 5 брикетов в час весом до 30 кг каждый.

Пресс для макулатуры своими руками

Простейшее оборудование для изготовления брикетов из бумажных отходов можно сделать самостоятельно, воспользовавшись чертежами устройств, которые легко найти в интернете. Для проектирования необходимо задать габариты установки, желаемый ход траверсы и допустимое усилие давления.

Исходя из размеров камеры для прессования макулатуры и желаемого усилия пресса, выбирается обычный гидравлический домкрат, который будет служить напорным устройством. Траверса будет перемещаться в направлении, зависящем от места установки домкрата. Более удобной является верхняя компоновка домкрата, при которой траверса двигается вниз.

Изготовление станины и домкрата

Для сооружения станины используют толстый листовой материал из качественной строительной стали 12 ГС, изготовленной по ГОСТ 19282. Элементы станины из такой стали лучше свариваются. Станина представляет собой прямоугольную закрытую раму.

Возможности домкрата определяют размеры станины и траверсы. У траверсы должен быть свободный холостой ход. Это необходимо для того, чтобы можно было загрузить отходы. После создания пакета макулатуры траверса должна вернуться в исходное положение. Для этого в конструкции предусматривают две пружины, которые располагают симметрично.

Монтаж системы управления

На последнем этапе монтируется электрическая система управления приводом. Чаще всего она представляет собой две кнопки, как самый простой вариант.

По уровню развиваемого усилия (до 120 кН) самодельные прессы для макулатуры не уступают покупным готовым моделям такого оборудования.

Преимущества пресса для макулатуры

Начинающим предпринимателям и бизнесменам нужно своевременно подумать о том, что они будут делать с бумажными отходами, буквально «съедающими» полезное пространство офисов и складов.

Пресс для макулатуры поможет решить проблему с отходами, ведь основной его функцией является сжатие макулатуры в плотные кипы, которые удобнее хранить и транспортировать.

Выбрать подходящую установку несложно, выбор очень большой. А если со временем агрегат окажется ненужным по каким-либо причинам, его можно сдавать в аренду или выгодно продать.

Сконструировать гидравлический пресс в условиях домашней мастерской можно при помощи подручного металлопроката. Главным рабочим элементом любого гидравлического пресса является автомобильный гидродомкрат. Чаще всего в устройстве пресса применяется распространенная конструкция автомобильного домкрата – бутылочная. Домкраты этого вида в зависимости от особенностей конструкции могут поднимать от 2 до 100 тонн. Огромным преимуществом автомобильного гидродомкрата является простота его устройства и удобство эксплуатации.

Изготовление основания конструкции, стоек и упора

Основание для устройства можно смастерить из любого подручного материала. Главным требованием к этому конструктивному узлу устройства является обеспечение надежной устойчивости всей установки в процессе функционирования. Для того чтобы обеспечить максимальную устойчивость конструкции, нужно гидропресс конструировать таким образом, чтобы центр тяжести устройства располагался как можно ниже.

Для напольной разновидности конструкции, основание можно собрать из швеллеров или толстостенных уголков. При изготовлении настольного гидропресса для сооружения основы можно применить толстостенную трубу, имеющую квадратное сечение. При использовании основания в роли платформы пресса, сверху на основание потребуется произвести наваривание толстостенного листа металла. Использовать железо для конструирования можно только при толщине металла 10 мм и более.

После изготовления основания можно приступать к изготовлению следующих конструктивных элементов устройства – стоек и упора. Изготовить эти элементы можно также из подручных материалов. При определении размеров этих элементов требуется учитывать некоторые особенности предполагаемой эксплуатации устройства.

В первую очередь требуется выяснить величину выдвижения штока, используемого в устройстве домкрата. К этому параметру требуется прибавить высоту корпуса гидродомкрата и толщину металла платформы, служащей в качестве опоры.

Упор устройства изготавливается из материала аналогичного тому, из которого изготовлены стойки приспособления. Размер упора должен быть равен ширине платформы устройства.

Соединенные воедино неподвижный упорный элемент и стойки геометрически представляют П-образный конструктивный элемент. Все конструктивные элементы соединяются в единую конструкцию при помощи сварочного агрегата. После соединения стоек и неподвижного упорного элемента устройства методом сварки вся конструкция крепится к ранее изготовленному основанию.

При сваривании всех элементов в единую конструкцию следует уделить большое внимание качеству сварных стыков, так как на них в процессе работы оказывается значительная нагрузка.
Для обеспечения надежной фиксации штока гидродомкрата на упоре рекомендуется наварить металлическое кольцо.

Устройство подвижного упорного элемента и его теххарактеристики

Подвижный упорный элемент и шток гидродомкрата являются подвижными элементами конструкции гидропресса. Движение подвижного упорного элемента осуществляется в вертикальном направлении вдоль стоек устройства.

Длина подвижного упорного элемента устройства должна быть меньше расстояния между вертикальными стойками конструкции.

К верхнему элементу упора прикрепляется корпус гидродомкрата, а к нижнему элементу прикрепляется платформа. При правильном расчете при подготовке чертежа и точном изготовлении всех элементов в соответствии с чертежом, при выдвижении рабочего штока гидродомкрата на максимальную длину верхний и нижний элементы платформы должны между собой соприкасаться.

Для выполнения работ, требующих использовать метод прессования, понадобится гидравлический пресс. Для этого автолюбителям важно знать, как сделать пресс для гаража своими руками. Оптимальный вариант – давление в 10-25 тонн.

Такого значения достаточно для выполнения основных видов работ. Гидравлический пресс необходим для работы с втулками, коленвалом, листовым металлом, арматурой. Разберём принципы действия и варианты применения гаражного пресса, а также узнаем, как сделать его своими руками.

Чертеж пресса для гаража.

Гидравлический пресс вырабатывает силу от нескольких десятков до нескольких тысяч тонн, в зависимости от конструкции и назначения. Использование такого оборудования практично как в частных гаражах и небольших мастерских, так и на промышленных масштабах.

Основные функции пресса:

  • металлообработка;
  • прессовка;
  • брикетирование;
  • изготовление стальных профилей;
  • обработка труб;
  • производство резиновых заготовок.

Можно освободиться от дорогостоящих услуг автосервисов и сделать гаражный пресс самостоятельно. Для этого придётся вложиться в комплектующие материалы и вооружиться знаниями. За основу берут гидравлический домкрат, он является главным элементом устройства. Иногда используют винтовой или пневмогидравлический домкрат.

Физические принципы устройства базируются на законе Паскаля. Пресс состоит из двух основных цилиндров и камер. В меньшей ёмкости увеличивается давление жидкости и происходит её передача в рабочую ёмкость с большим размером.

Варианты применения самодельного пресса

Небольшой пресс с силой давления в 10-20 тонн значительно облегчит работу в гараже или мастерской. Спектр применения такого устройства широкий и разнообразный. Пресс используют и при ремонте – для работы с втулками, коленвалом, и в быту – прессовка баллонов, металлического мусора.

Выполняя строительные работы прессом можно сгибать арматуру или гнуть металлические листы.

Объём работ, которые может выполнить пресс, зависит от мощности усилия. Для выполнения стандартных работ среднестатистическому автовладельцу недостаточно будет мощности в 5 тонн, а больше 100 тонн – нецелесообразно использовать. Оптимальный вариант – усилие в 10-20 тонн.

Главное преимущество самодельного пресса в том, что он создан под личные потребности и при его создании есть возможность самостоятельно контролировать все процессы.

Особенности конструкции самодельного пресса

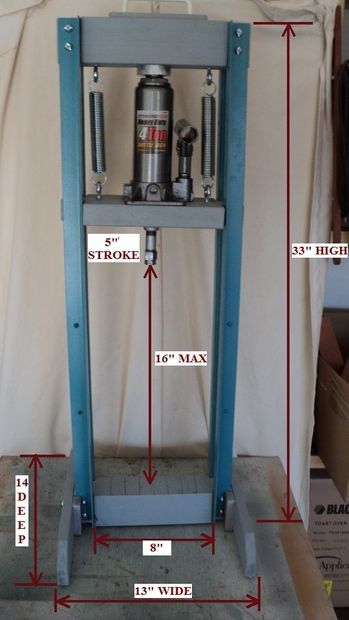

Чертеж и размеры пресса для гаража.

Как указывалось выше, пресса с мощностью в 10-20 тонн будет достаточно, а в остальном следует отталкиваться от своих потребностей.

Основным и главным элементом самодельного пресса для гаража является гидравлический домкрат. Можно самостоятельно сделать встроенный насос с гидравлическими цилиндрами. Работать они будут по принципу передачи давления масла из меньшей камеры к большей.

Два цилиндра соединяют между собой каналами, по которым проходит специальное масло и давит на поршень. Таким образом усилие передаётся на инструмент и обрабатываемый предмет. Установка цилиндра выполняется вертикально, но для узконаправленных целей могут быть выполнены горизонтально.

С помощью насоса в цилиндре большего размера создаётся давление. Самый лёгкий в исполнении пресс на базе бутылочного домкрата. Важно заранее продумать, какие работы будут выполняться с помощью пресса.

Можно регулировать ход домкратного штока и высоту опрессовываемых деталей.

Для этого существует несколько способов:

  • установка вверху рамы винтового привода;
  • создание съёмного перемещаемого мобильного стола;
  • использование съёмных подкладок;
  • применение вышеописанных методов вместе.

Все перечисленные размеры заносятся в чертёж. Важно учитывать размер домкрата, обрабатываемые детали и металлопрокат.

Подготовка проекта пресса

Перед сборкой устройства гаражного приспособления необходимо подобрать правильный чертёж, а лучше его сделать самостоятельно, чтобы будущий инструмент соответствовал всем требованиям. Самый важный элемент конструкции гидравлического пресса – станина.

Это рама, по рейкам которой перемещается горизонтальная балка. Станина должна быть достаточно прочной для выдерживания усилий домкрата, а также иметь запас прочности.

При неправильном подсчёте конструкция пресса может не выдержать нагрузки.

Проект пресса для гаража.

Основание лучше всего делать в виде платформы. Ширина проёма платформы зависит от размера материалов, которые планируется обрабатывать в дальнейшем.

Для расчёта ширины и высоты проёма складывают такие параметры:

  • толщина подвижного стола и платформы;
  • размер домкрата;
  • величина хода штока;
  • габариты обрабатываемых заготовок.
  • ширина 800 мм;
  • высота 1780 мм.

Важными элементами чертежа являются стойки, упоры, ножки, распорные углы и места расположения пружин. Конструкцию дополняют некоторыми элементами для обеспечения хода упора.

Из чего собирается пресс?

Самодельный пресс для гаража обязательно нужно сделать надёжным и с хорошим запасом прочности, поскольку все узлы подвергаются серьезному давлению и нагрузке. С чего начать?

Процесс делится на несколько этапов:

  1. В первую очередь создаются каркас и платформа.
    Для этого используют швеллеры с многочисленными рёбрами жесткости. Трубу из металла прямоугольной формы используют в качестве заготовки. Из этой трубы вырезаются 4 куска по размерам чертежа и свариваются в один элемент. Жёсткость механизма повышается, если швы идут по бокам. Из тех же труб делают вертикальные стойки и упор.
  2. Рама состоит из платформы, двух стоек и нижнего упора.
    Главные функции рамы: принятие на себя усилия, его распределение и обеспечивание устойчивости конструкции. Фиксатором, выполненным из трубы длинной 15-20 мм, дополняется платформа.
  3. Для обеспечения хода пресса и создания усилия на изделие изготавливают съемный упор.
    Узел выполняется с помощью стальных полосок, которые должны быть немного короче, чем расстояние между стойками. Толщина полосок составляет 10-15 мм. Полоски фиксируются с помощью отверстий.
  4. На завершающем этапе гидравлический бутылочный домкрат помещается в раму.
    В процессе установки упоры оттягиваются и фиксируются. Крепление выполняется болтами или сваркой.

Инструменты для сборки пресса

При изготовлении приспособления используются различные инструменты, которые есть в каждом гараже. В первую очередь необходим гидравлический бутылочный домкрат. Чтобы агрегат не развалился под высоким давлением понадобится надёжное основание.

Для выполнения сборки пресса для гаража понадобятся инструменты:

  • сварочный аппарат и электроды;
  • болгарка с диском по металлу;
  • шуруповерт;
  • электродрель;
  • уровень;
  • рулетка;
  • листовая сталь;
  • ножовка по металлу;
  • электроды;
  • профильный уголок.

Если вы новичок в работе со сварочным аппаратом, то рекомендуется сначала потренироваться на аппаратах инверторного типа или довериться мастеру. При необходимости использования оттягивающих пружин можно брать дверные, пружины от передних кресел машин или любые другие, подходящие под заданные требования.

Металлопрокат для сборки самодельного пресса

Размеры элементов пресса.

Чтобы сделать пресс для гаража своими руками может понадобиться металлопрокат:

  1. Швеллер, изделие №8 и выше.
  2. Труба круглого или прямоугольного сечения не меньше 4*4 см.
  3. Уголок не менее 5*5 см. Применяется при сборке основания рамы.
  4. Листовая сталь от 8 мм толщиной. Пригодится при выравнивании разного рода неровностей.
  5. Полоса стали толщиной 1 см для ребер жесткости и направляющих.
  6. Отрезок трубы около 10 мм. Диаметр подбирается в зависимости от размера головки штока домкрата.
  7. Вставки-подкладки из стального профиля.

Руководство по сборке пресса

Процедура сборки гидравлического пресса состоит из четырёх основных этапов, которых следует придерживаться. На каждом этапе работы нужно сверяться с чертежом.

  1. Изготавливаются детали из металлопроката, в соответствии со схемой или чертежом.
    Дрелью проделываются необходимые отверстия.
  2. Сварка рамы.
    По углам рамы привариваются укрепляющие ребра. «П»-образная рама закрепляется болтами к основанию и получается станина.
  3. Создаётся рабочий стол из металлического листа толщиной 10 мм.
    Для вертикального перемещения стола изготавливаются из стальной полосы 10 мм направляющие Ширина направляющих соответствует ширине рамы. Между стойками станины заводится труба, приставляются стальные полосы, а конструкция стягивается по бокам.
  4. Фиксация оттягивающих пружин.
    Перед установкой домкрата нужно оттянуть рабочий стол. Изготовьте упорное гнездо и приварите его к нижней центральной части стола. Тогда головка домкрата будет надежно уперта в подвижной стол.
  5. Самодельный пресс для гаража готов.
    Остается выполнить шлифовку и покраску для придания товарного вида.

Итог

Изготовить пресс для гаража вполне возможно самостоятельно, для этого необходимо приобрести материалы и инструменты. Схему или чертёж приспособления можно взять готовый или создать новый под нужные габариты. Готовое приспособление будет полезно каждому автовладельцу, выполняющему ремонтные работы самостоятельно.

А как часто вы пользуетесь прессовым приспособлением у себя в гараже?

Гидравлический пресс применяется для получения высокого давления. Он используется во многих автомастерских для прессования различных валов, подшипников и шестеренок. Домашние мастера применяют его для штамповки деталей из пластика, резины или металлы. Если в вашей мастерской его еще нет, то вы можете попробовать сделать пресс своими руками.

Читайте в статье

Назначение и функции пресса: области применения устройства

Пресс имеет широкое применение. Иногда это необходимый предмет в мастерской или в гараже. Небольшое устройство часто применяется при ремонте автомобилей. Можно использовать пресс для сайлентблоков, а также для выпрессовки подшипников.


Такое оборудование применяется для создания брикетов из отходов, при склеивании двух поверхностей, а также для сгибания деталей из металла. При этом заводские приборы могут быть многим не по карману. Если вы решите сделать такое устройство своими руками, то его легко можно адаптировать к определенным задачам.

Принцип гидравлики позволяет сильно облегчить жизнь. Благодаря простому механизму эффективно работает разное оборудование.

Итак, рассмотрим подробнее для чего необходимо подобное устройство:

  • выпрессовка разных подшипников, то применяется в маленьких автомастерских;
  • сгибание метизов разнообразной формы;
  • обеспечение давления для склеивания двух элементов;
  • монтаж заклепок.

Попробуйте изготовить пресс своими руками в . Такое устройство используется для выпрессовки и запрессовки всевозможных деталей. При этом оборудование производит огромный спектр работ по ремонту, обслуживанию и профилактике.


Давайте рассмотрим некоторые варианты:

  • даже маленькому автосервису необходим гидропресс , который можно приобрести или сделать своими силами. Чтобы сделать такой агрегат нужно определиться с установкой манометра, массой, размерами и показателями поршня. Прежде чем разрабатывать пресс нужно учитывать модели автомобилей. Простая конструкция не подойдет для крупных машин;

  • для мастерской и дома часто необходим пресс для макулатуры . При большом скоплении бумаги, ее требуется утилизировать. Такая конструкция имеет средний показатель мощности и может работать от электрической сети. С помощью небольшого аппарата можно убирать значительное количество макулатуры;

  • полезен и пресс для картона , с помощью которого можно прессовать бутылки из пластика и жестяные банки. При самостоятельном монтаже аппарата нужно учитывать параметры поршня, станины, габариты оборудования и вес. В таком устройстве используется готовый или ручной гидравлический ;

  • пресс для опилок применяется для создания брикетов. Полученные брикеты применяются для отопления частных домов. Такой прибор состоит из , силового каркаса, основания и привода. Для ручного механизма часто применяется домкрат, а для механической конструкции подходит электромотор;

  • самодельный пресс подборщик для сена представляет собой специальный короб, который устанавливается на рамную конструкцию из . Такие рамы могут делаться из металлического профиля. Конструкция делается в виде короба, но без верхней части. Понадобятся некоторые материалы для изготовления пресса для сена своими руками. Чертежи с размерами облегчат задачу. Стоит использовать уголки, рейки из металла и .

Чтобы сделать аппарат для сена необходимо соединить доски с помощью металлических уголков. После этого короб оббивается рейками. Это придаст прочности изделию. Затем нужно перейти к калитке или дверце, которая фиксируется на петли.

Для сборки понадобится элемент для крепления к лобовине, база для монтажа всех узлов, ходовая деталь и транспортный подборщик. Также понадобится специальная камера с коробкой передач и с сеном. Аппарат подборщик рулонного типа применяется для осуществления одного цикла упаковки и сборки соломы или сена.

При этом делается подборка высушенного сена в поле, а также прессование подборок. Затем из полотен формируются рулоны. Такой процесс отличается тюкование без деформации растительности. Заводские подборщики имеют достаточно сложное устройство, которое редко получается сделать в домашних условиях.

Агрегаты для макулатуры применяются в пунктах, которые занимаются приемкой разного вторичного сырья. Такой агрегат отличается повышенным давлением примерно в 15-50 тонн, что помогает сделать тюки небольших размеров. Для их погрузки можно применять какие-либо манипуляторы. Большой мощностью обладают и прессы для топливных брикетов.

Подобную конструкцию можно сделать двух видов:

  • механический вариант представляет упрощенную конструкцию с небольшой мощностью. При этом сила может достигать одной тонны;
  • к более мощным относится самодельный гидравлический аппарат, мощность которого может быть до 4 тонн.

Аналогичным образом происходит и изготовление пресса для пластиковых бутылок.

Конструкция пресса: особенности существующих устройств

Для создания значительного усилия на определенной площади применяется конструкция гидравлического пресса, купить такой агрегат можно в специализированных магазинах. Такой аппарат представляет собой эффективное и простое устройство.


Если вы решили сделать такую конструкцию по чертежам, то необходимо разбираться из чего она состоит:

  • нижняя часть или основание необходима для устойчивости конструкции. Она выглядит, как платформа и делается из массивного металлопроката. Для этого подойдут уголки из металла и швеллера;
  • стойки представляют собой вертикальные части конструкции. Высота элементов рассчитывается как сумма длины его штока, высоты домкрата и толщины неподвижного упора. Стойки выполняются из стальных уголков, приваренных к основанию;
  • неподвижный упор фиксируется в верхней части стоек. Чтобы его сделать применяется такой же уголок, как и у стоек;
  • домкрат позволяет развить необходимое усилие. Этот элемент крепится к подвижному упору. Он приводится в движение при помощи электропривода или ручного управления;
  • подвижной упор оказывает основное давление на механизм. Может выполняться из уголков или полосок стали;
  • возвратное устройство применяется для передвижения подвижного упора в обычное положение. При этом используются пружины, степень и длина растяжения, которых рассчитывается в зависимости от параметров пресса.

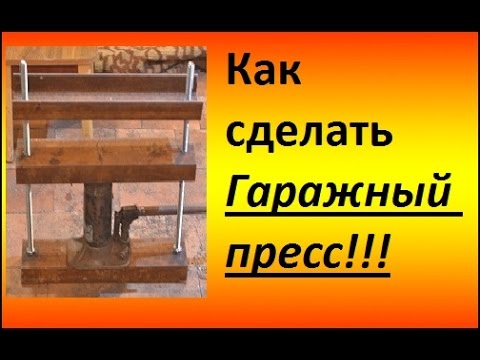

Как сделать несложную конструкцию можно посмотреть на видео ниже:

Вакуумный пресс

При изготовлении вакуумного пресса своими руками, стоит учитывать, что устройство состоит из термомодуля, стола и вакуумной камеры. При этом последний элемент часто имеет форму прямоугольника и делается из жесткого материла.

У такой конструкции есть некоторые особенности:

  • аппарат имеет только ручное управление;
  • для работы применяются доступные материалы;
  • скорость работы не должна уступать заводским аналогам.

Вакуумная конструкция собирается из таких деталей:

  • станина делается из рельсы для термомодуля и профилированной трубы. Для работы понадобится и электродрель;
  • вакуумный стол делается из прижимной рамы, зажимов и ванны;
  • также необходим и водокольцевой насос.

По аналогии производится и термовакуумный пресс.


Пресс подборщик

Такой аппарат, как пресс подборщик устанавливается как прицепной механизм для . Его используют на маленьких фермерских полях и на крупных сельскохозяйственных угодьях. После того, как зеленая масса срезается косилкой, данное устройство занимается ее обработкой. При этом формируются валики из стеблей, а после этого с помощью агрегата получаются прессованные тюки.

Вот достоинства от использования такого агрегата:

  • сокращается время сушки, и уменьшаются потери сена;
  • в несколько раз снижаются трудозатраты;
  • повышается качество сена при хранении;
  • возможна самостоятельная регулировка навесного устройства.

Самым распространенным вариантом является рулонный механизм. Пружинные зубья позволяют собирать массу травы. После этого каждая порция скручивается в тюки. Минитрактор при помощи такого пресса может загружать до 20 тонн соломы за 20 дней. Рулонные конструкции имеют небольшие габариты.

Валковый пресстюковой разновидности делают брикеты в форме прямоугольника. Трава в валках подхватывается зубьями и отправляется в отсек для прессования. Габариты могут регулироваться техникой. Тюки прочно упаковываются и обвязываются шпагатом. После этого блок выбрасывается на поле.


Можно сделать и самодельный вариант из ходового бруса и пиломатериалов. При этом делается большой короб из досок и используется горизонтальный способ для загрузки сена. В качестве пресса применяется реечный или винтовой домкрат. При помощи такого приспособления можно вязать тюки из соломы и прессовать их.

Настольный механический пресс

Настольный пресс может работать как на автоматической, так и на ручной тяге. Такое оборудование часто выполняется из прочной стали.

С помощью ручного пресса обрабатываются:

  • полимеры и пластмассы;
  • картон и поролон;
  • всевозможные металлы;
  • резина и кожа.

С помощью механического пресса производится выпрессовка подшипников и втулок, штамповка, а также высечки небольших изделий. Такой агрегат позволяет экономить время на изготовление деталей.

Устройство гидравлического ручного аппарата производит усилие с помощью штока гидроцилиндра. В этом элементе находится жидкость, которая сжимается под напором. Агрегат используется для сжатия, деформации и соединения деталей.

Дыропробивной вариант применяется для штамповки отверстий в листах разных материалов. Ручные механические аппараты необходимы для опрессовывания трубчатых гильз и кабеля.

Вибропресс

Вибропресс позволяет уменьшить время проведения строительных работ, а также уменьшить их стоимость. Устройство аппарата предполагает наличие трех приводов: гидравлического, механического и пневматического. В основе работы агрегата лежит технология вибпрессования.

Даже при наличии инструкции и необходимых чертежей создание вибропресса своими руками может не получиться. Такое может произойти из-за неправильных расчетов, неточной наладки и низкой производительности.


Пресс с электрическим приводом

Гидравлический пресс с электроприводом имеет простое устройство. Чаще всего она состоит из толстого уголка и швеллера. Все элементы соединяются толстыми болтами.

Особое внимание стоит уделить каркасу , так как он будет подвергаться значительным механическим нагрузкам. При этом достаточной должна быть толщина металла.

Такое устройство часто применяется на производстве и в промышленности. Усилие выполняется при помощи работы электродвигателя. Применение такого механизма помогает уменьшить время проведения множества технологических процессов.


Устройство гидравлического пресса для гаража: основные характеристики

Как сделать гидравлический пресс иногда нужно знать, чтобы сделать такой агрегат для своего гаража. При этом практичные конструкции можно сделать из подручного сырья. Для гаражного агрегата потребуется ручной привод, а также гидравлический . Необходимо определиться с типом установки: настольная она будет или напольная. Пригодится и чертеж с размерами.

Для производства гидравлического пресса, важно определиться с вариантом модели. Вот такие они могут быть:

  • сложная гидравлическая конструкция требует специализированной техники и времени на работу;
  • ручной механизм можно сделать самостоятельно;
  • стандартная шиномонтажная конструкция является двухскоростной и имеет ручной насос. Поршень является мобильным;
  • напольная модель оборудована клапаном от перегрузок и ручным приводом насоса.

Для самостоятельного изготовления понадобится , инструмент для резки и . Достоинством гаражной сборки станет возможность контролировать каждый этап монтажных работ.

Важно определиться с типом конструкции. Горизонтальные устройства используют для гибки, правки и рубки отдельных элементов. А вертикальное оборудование требуется для распрессовки и запрессовки деталей. Гидравлическая установка применяется для утилизации отходов. При этом выполняется прессование макулатуры, пластиковых отходов и гофрокартона.

Также устройства могут быть настольными или напольными. При этом настольный механизм можно установить на верстаке. Прессы отличаются грузоподъемностью.

Напольные конструкции обладают широким диапазоном регулировки рабочего стола. Такой вариант может иметь грузоподъемность до 20 тонн. С их помощью производится разборка и сборка узлов.

Существуют и специальные правила безопасности для работы на таком оборудовании:

  • для работы следует работать в одежде без деталей, которые могут попасть под пресс. Важно защитить волосы от такого попадания;
  • для глаз применяются специальные очки;
  • в рабочей зоне не должно быть детей и посторонних;
  • детали кладутся по центру пресса;
  • для домкратов используются только масла высокого качества.

Важным приводом является гидронасос с ручным управлением. Он способен выполнять возвратно – поступательные движения в рабочей части. Гидроцилиндры могут быть плунжерными и поршневыми. Во многом это зависит от качества используемой жидкости.

Чтобы сделать простой агрегат для гаража понадобится бутылочный домкрат. Для мастерской небольших размеров можно выбрать механизм, который способен создавать усилие до 10 тонн. Это позволит уменьшить размеры устройства. Также потребуется сварочный агрегат, и диски для резки металла.

Перед сборкой важно выбрать только хороший домкрат и сделать прочное основание для него. Такой пресс состоит из гидронасоса, манометра, рамы со станиной и гидроцилиндра. В некоторых конструкциях цилиндр и насос могут быть замещены домкратом.


Ручной пресс имеет такие преимущества:

  • простота устройства;
  • отсутствие предохранительных механизмов;
  • расположение рабочего стола не влияет на рабочее усилие конструкции;
  • существует возможность регулировки длины и высоты рабочего хода.

К минусам стоит отнести незначительную скорость рабочей поверхности.

Как сделать устройство для гаража можно посмотреть в ролике:

Варианты чертежей гидравлического пресса своими руками

Важной деталью любого пресса является станина. Для изготовления пресса гидравлического ручного своими руками, чертежи необходимо выбирать очень ответственно. Станина состоит из рамы, внутри которой располагается домкрат с инструментом.


Рама гидравлического пресса должна обладать повышенной прочностью, так как она будет испытывать нагрузки сразу в двух направлениях.

Нижняя часть станины разрабатывается с учетом обеспечения стойкости всей конструкции. Для расчета внутреннего проема рамы суммируются такие параметры, как толщина рабочего механизма и свободный ход штока.


Чтобы увеличить высоту обрабатываемой детали необходимо обеспечить регулировку свободного штока домкрата. Вот что для этого можно делать:

  • в верхней части контура рамы устанавливается еще одна плита, которая может передвигаться по направляющим;
  • делается съемный упор для передвижной платформы;
  • из сплошного куска металла можно сделать несколько прокладок вставок.

Если используется правильный чертеж, пресс гидравлический получится качественным и прочным.

Пресс гидравлический своими руками: как сделать

Разобраться, как сделать пресс своими руками не составит труда. Для этого понадобится сварочный агрегат, угловая шлифовальная машинка, и стальной профиль. Для изготовления гидравлического устройства потребуется домкрат. Форма такого механизма должна быть бутылочной.


При изготовлении самодельного гидравлического пресса понадобится домкрат весом от 2 до 100 тонн. В зависимости от назначения пресс может быть как напольным, так и настольным. Последний вариант является более компактным.

Чтобы сделать гидропресс своими руками понадобится болгарка, сварочный аппарат и дрель по металлу, а также сверла разного диаметра. В качестве исходного материала применяются всевозможные швеллеры, уголки и трубы из металла. Любой гидропресс состоит их подвижных и неподвижных элементов. К подвижным относятся возвратные механизмы и подвижный упор, а к неподвижным стойки, упоры и основание.


Основание гидравлического пресса для гаража можно сделать из любых подручных материалов. Чтобы конструкция была устойчивой необходимо центр тяжести расположить как можно ниже. Для напольного устройства основание делается из толстостенных уголков и швеллеров.

При изготовлении настольного оборудования можно применить трубу с толстыми стенками и квадратным сечением. Применять железо можно, если толщина металла примерно 10 мм. Для основания понадобится качественный упор и стойки. Такие элементы делаются из подручных материалов.

Статья

Бюджетный электрогидравлический пресс своими руками

Я решил сделать небольшой гидравлический пресс своими руками. Основной целью было изготовление прибора максимально высокого качества при минимальных затратах. Самой дорогой деталью в чертежах стал стаканный домкрат с грузоподъемностью 4 т. Большую часть материалов я взял из своих запасов – каркас кровати, паллеты. При сборе конструкции не использовалась сварка, только простые винтовые крепления, а значит, собрать такую конструкцию можно самыми распространенными инструментами.

Примеры конструкций

Вибрационная и механическая устойчивость пресса весьма существенны при ремонте и техобслуживании автомобилей; особенно легковых. Задиры и перекосы посадки сопряженных деталей это еще не все, важен и внешний вид машины. Т.е., пресс, применяемый при рихтовке и/или тюнинге автомобиля, должен иметь как можно более плавный ход и быть максимально точен. Достигается это повышенной материало- и трудоемкостью конструкции: колонны делаются стальными точеными, а стол и траверсы из цельных металлических плит.

Чертежи гидравлического пресса из домкрата повышенной точности и устойчивости даны на рис.:

Чертежи гидравлического пресса (из домкрата) повышенной точности и устойчивости

Без ущерба для эксплуатационных качеств пресса в геометрическом центре его верхней неподвижной траверсы (дет. 1) можно просверлить отверстие диаметром до 40 мм для прохода вала/оси при напрессовке на нее сопряженных деталей или, наоборот, выпрессовки его из них. Максимальное кратковременное (10 мин/1,5 час перерыв) рабочее усилие – ок. 10 тс.

На след. рис. даны чертежи пресса подобной конструкции и технического исполнения, но уже производственно-технологического назначения.

Чертежи производственно-технологического гидравлического пресса из домкрата с усилием в 12 тс

Максимальное усилие уже регулярное долговременное: до 50% рабочего времени, поэтому и конструкция данного изделия много сложнее. Особенность этого пресса – двойная комбинированная рама. Ее ходовая часть на круглых точеных колоннах, а опорная сварная из швеллеров. Такая рама очень хорошо гасит вибрации практически любой моды. Дело в том, что механическая добротность квадратной трубы, сваренной из швеллеров полками встык, очень низка: попавшие в нее волны упругости, образно говоря, запутываются в металле неравномерной толщины и дополнительно гасятся в сварных швах. Еще об опыте любительского изготовления гидропрессов из домкратов см. видео:

Пресс-молот

Чтобы покончить с ремонтно-технологическими прессами, вспомним обещанное: каким образом в домашней мастерской или у ИП-индивидуала применимо ударное прессование? В виде педального пресс-молота; он может использоваться как ковочный, заклепочный и штамповочный.

Прессы такого типа называются еще рычажными молотами. Их прародитель – кузнечный молот с приводом от водяного колеса. Сила удара пресс-молота далеко не рекордная, всего несколько тс. Но вследствие описанных выше особенностей поведения металла под ударом рычажные молоты достаточно эффективны, тем более что силу и скорость удара можно регулировать соотв. характера нажатием на педаль.

Устройство рычажных молотов для ударной прессовки

Кинематическая схема рычажного молота показана на поз. а) рис., а на поз. б) – устройство его традиционного типа. На поз. в) – устройство усовершенствованного рычажного молота: параллелограммная подвеска верхнего бойка (так в данном случае называется пуансон) на паре серег (качающихся рычагов) обеспечивает прямой удар, а перемещением хомута тяги (водила) по нижней серьге, как показано стрелками, точно регулируется сила удара. Пара пружин (нижняя – регулируемая) позволяет добиться механического безразличия бойка: в пределах рабочего хода он остается в любом положении, куда его поставят рукой; это дает возможность, не меняя веса бойка, точно регулировать запасаемую в нем кинетическую энергию. Такие рычажные молоты применяют даже ювелиры и яхтсмены – для установки в паруса мощных люверсов и сборки дельных вещей внатяг.

Принцип действия

Принцип работы любого гидравлического механизма (в том числе и пресса) основан на одном из основных законов гидродинамики – Законе Паскаля. В соответствии с этим законом давление жидкости или газа распределяется равномерно на все точки внутренней поверхности сосуда, в котором находится.

Если в сосуде в качестве одной стенки использовать поверхность, которая может двигаться, жидкость будет производить на неё давление, и она придёт в движение. В прессах такая поверхность выполняется в форме поршня. Величина силы, действующей на поршень, при прочих равных параметрах будет определяться площадью поверхности поршня. Чем больше площадь поверхности поршня, тем больше величина воздействующей на него силы. Этот эффект позволяет получить серьёзный выигрыш в результирующей силе. Этот физический закон и позволяет реализовать гидросхему пресса.

Чертеж большого гидравлического пресса Витворта

Конструктивно устройство гидравлических прессов очень похоже. Они выполнены в виде двух сообщающихся сосудов. Поэтому для них применимы все физические законы, которые действуют в сообщающихся сосудах. Если в одном из сосудов изменяется уровень жидкости в сторону уменьшения, то во втором сосуде уровень жидкости повысится. Это приведёт к увеличению давления на все стенки сосуда. В гидравлическом прессе – это давление на поршень.

Для увеличения объёма рабочей жидкости в гидравлическом цилиндре в конструкции пресса предусмотрен специальный резервуар. Так как в гидравлическом прессе жидкость находится под высоким давлением, предусмотрена специальная система безопасности. Она включает два клапана: нагнетательный и запирающий кран.

Когда надо покупать

Настольный ручной механический мини-пресс

Но вот когда пресс ни в коем случае не надо делать самому, так это когда вы занимаетесь точной механикой, оптикой, ювелирными работами. Все самодельные прессы особой точностью не отличаются: в домашних и/или кустарных условиях их лучше и не сделаешь. А неточный мини-пресс может сломать или непоправимо испортить малюсенькую незаменимую детальку, расколоть линзу, драгоценный камень и т.п. В этих случаях лучше все же приобрести настольный мини-пресс; из них ручные механические реечные (см. рис. справа) есть в широкой продаже и цены на них приемлемы.

Варианты применения гидропресса в домашних условиях

Для выдавливания металлических элементов из оболочки или основания можно купить или же изготовить гидравлический пресс своими руками в гараж. Оборудование также подойдет для выпрессовки подшипников и сайлентблоков, которые не поддаются ручному монтажу и демонтажу. При помощи такого устройства можно выполнить рихтовку, состыковать два элемента, согнуть металлическую заготовку.

Полезный совет! При изготовлении своими руками пресса необходимо определиться с дальнейшим назначением устройства, его габаритами, показателями поршня, массой и возможностью установки манометра.

При изготовлении гидравлического пресса для гаража необходимо учитывать размеры обслуживаемого автомобиля

При создании гидравлического пресса для гаража следует учитывать размеры автомобиля. Для легкового транспорта достаточно сделать простую конструкцию, а для крупных машин лучше выполнить более сложный и габаритный агрегат.

Устройство нередко используют в качестве пресса для макулатуры. Своими руками можно из старой бумаги сделать хорошее топливо для печи. Для таких целей достаточно изготовить простую конструкцию со средним показателем мощности, что позволит утилизировать большое количество макулатуры.

Оборудование также подойдет для прессования опилок. Такие брикеты являются хорошим топливом для печного отопления, они долго горят без образования дыма, создавая сильный жар. Вместо опилок в качестве наполнителя для пресса также подойдет угольная крошка. Такой агрегат будет состоять из рабочего стола, основания, силового каркаса и привода.

Хороший результат обеспечивает созданный своими руками для ПЭТ-бутылок пресс, который превращает тару в аккуратные пласты. Гидравлический инструмент можно использовать в качестве подборщика сена. При этом конструкция дополняется рамным каркасом из бруса или металла без верхней части. Элемент фиксируется к лобовине при помощи специальных креплений. Понадобится также транспортный подборщик и ходовая деталь.

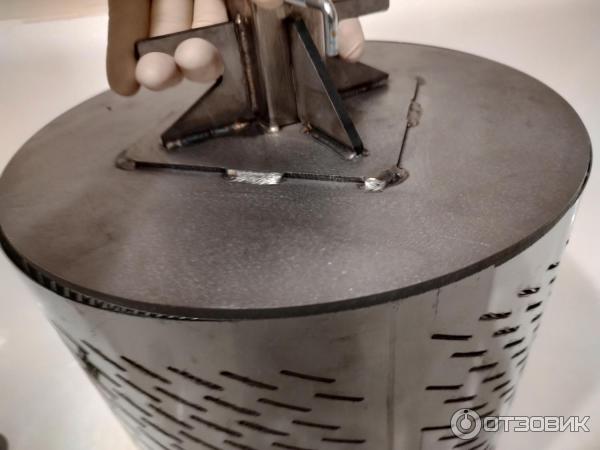

Гидравлический пресс также применяется для выдавливания сока из фруктов

Пресс из домкрата – пошаговые инструкции по созданию самодельного устройства

Пресс гаражный – это станок, который предназначен для проведения рихтовочных работ, сжатия, изгиба листовых материалов, запрессовки или выпрессовки подшипников, а также для проведения других слесарных работ.

Те устройства, которые предназначены для выполнения указанных слесарных работ, имеют очень простую и компактную конструкцию, чем отличаются от промышленных гидравлических прессов большой мощности. Максимальное значение усилия, выдаваемого подобным прессом, в зависимости от конкретной модели, может колебаться от 5 до 100 тонн.

Для использования в условиях гаража вполне достаточно усилия в 10-20 тонн. Это позволяет выполнять традиционные ремонтные работы автомобиля.

Кроме развиваемого усилия, пресс имеет еще такие основные характеристики, как ход поршня, рабочий диапазон станины, наличие манометра, габариты и вес.

Область применения и принцип работы

Качество и технические параметры пресса собственной работы не уступают моделям заводского изготовления. Поэтому, если у вас есть желание сэкономить семейный бюджет, займитесь созданием подобного приспособления своими руками.

А если вы рассмотрите фото лучших идей, как сделать пресс, то придёте к выводу, что проще всего смастерить его из домкрата.

Использовать подобный, изготовленный собственноручно, агрегат можно для таких нужд, как:

  • штамповка и выгибание разного рода предметов;
  • ковка деталей из металла;
  • выдавливание стальных профилей;
  • пакетирование деревянных, пластиковых и металлических изделий.

Принцип работы конструкции пресса из домкрата обусловлен гидростатическими законами. А заключается он в том, что давление на один определённый участок заготовки способствует повышению коэффициента полезного действия в другом

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг« сегодня мы с вами рассмотрим один из вариантов создания самодельного гидравлического пресса из домкрата и металлических швеллеров.. Сделать пресс в кустарных условиях вполне возможно, для чего понадобиться автомобильный домкрат который реально приобрести на такой случай, или воспользоваться подерженым, как вы поняли сам домкрат и будет выполнять роль пресса. Так же понадобиться надежная станина сваренная из металлического швеллера «П-10» Толщина металла должна представлять для самодельного пресса запас прочности, во избежание деформации стана. Верхняя перекладина несущая на себе основное напряжение от давления гидравлического домкрата, должна быть хорошо проварена в местах соединения с вертикальными стойками станины, а лучше всего дополнительно наварить распорки из уголка, арматуры или толстой металлической пластины.

Обязательно необходим возвратный механизм, он довольно прост, а именно верхняя балка и подвижная перекладина соединяются между собой пружинами, сила сжатия которых должна возвращать на исходную позицию вес домкрата и швеллера в сумме, для чего можно спаривать пружины.

Крепление домкрата может быть 2х видов: вверх подвижной частью и наоборот вниз. Первый вариант проще, но неравномерно распределяется давление, а в перевернутом виде домкрат будет работать только после доработки, а именно придется слить масло и разобрать корпус, снять стакан. Все дело в том что внутренняя часть домкрата заполнена маслом не до конца, поэтому перевернув его в трубку пойдет воздух. Тоесть чтоб он заработал верх ногами, ему надо нарастить трубку внутри корпуса. Так же можно в нижнюю заливную горловину вставить гибкий шланг и расширительный бочек (см ниже) Все варианты разберем и внимательно рассмотрим. Смотрите так же наш раздел Станки и инструменты.

Имея у себя в гараже собственный самодельный пресс из домкрата, вы значительно облегчите себе жизнь, к примеру если нужно много опрессовать заготовок или элементарно отжать яблоки и виноград, станок очень полезный.

Материалы

  1. домкрат 10 т
  2. швеллер П-10
  3. пружина
  4. уголок
  5. металлическая пластина
  6. обрезок трубы

Инструменты

  1. сварочный инвертор
  2. болгарка
  3. молоток

Чертежи и пошаговый процесс создания пресса из домкрата своими руками.

На данном чертеже показан простейший пример размещения домкрата, но он все же имеет свои слабые стороны и недостатки, далее мы с вами рассмотрим более совершенную модель. И так, первым делом нужно сварить раму станка или как у нас принято говорить «станину»


Вот представлен общий вид второго варианта размещения домкрата, здесь он расположен вниз выдвижной частью. Для создания станины был взят швеллер П-10.


Две верхние балки крепятся для надежности болтовым соединением и дополнительно в местах соединения провариваются сваркой.


Так же обязательно необходимо усилить конструкцию распорками из арматуры, уголка или же толстой металлической пластины.


Затем нужно будет связать между собой нижнюю часть стана и сделать помимо поперечены еще и опорные стойки или ножки.


Домкрат можно купить в любом авто-магазине или же взять б/у по сходной цене. Грузоподъемность в каждом индивидуальном случае будет разная, в зависимости от размеров станины и металла из которого она изготовлена.


Так, а теперь давайте разберем с вами как же все таки установить домкрат вниз выдвижной частью, ведь как все знают что так он работать не будет, потому как не будет поступать масло. дело в том что внутри домкрат заполнен маслом не до полна и есть воздух в верхней его части, а если перевернуть то он окажется в нижней и жидкость не будет поступать в трубку.

Чтобы исправить эту проблему есть пара проверенных способов и вот первый из них. Надо перевернуть домкрат и в месте где находится заливная горловина вмонтировать переходник с гибким шлангом а на втором конце расширительный бочек с маслом, таким образом внутри всегда будет необходимый уровень жидкости для бесперебойной работы домкрата.


Второй способ более трудоемкий, а именно необходимо слить масло с домкрата и разобрать корпус, снять стакан и нарастить трубку, чтоб в перевернутом виде она закачивала масло.


В верхней части домкрат крепится в неподвижном состояние при помощи болтов и гаек.


Подвижная балка будет иметь посадочное место под выдвижную часть домкрата.


Опорная балка тоже может передвигаться по направляющим, а именно регулироваться в зависимости от прессуемой детали за счет просверленных отверстий и штифтов (см схему)


Теперь возвратный механизм, здесь все довольно просто, нужны пружины которые закрепляются к верхней и нижней балке. Вот такой замечательный и надежный пресс можно собрать у себя в гараже или же мастерской, просто и бюджетно.

Спасибо за внимание!

  • Tweet
  • 145
    Поделились

Собственноручное создание прессовой установки

Сегодня чертежи и размеры для собственноручного изготовления пресса можно взять из Интернета. Причём вариантов существует масса.

И все они гарантируют, что отличия между самодельным оборудованием и агрегатом, выпущенном на заводе, будут отсутствовать.

Вначале разберём достоинства пресса из домкрата своими руками пошагово:

  • экономия денег;
  • хорошее качество;
  • возможность модифицировать в будущем;
  • удобство эксплуатации.

Принцип действия гидравлического пресса

Устройство для прессования, сделанное своими руками, не уступает по своим качественным и техническим характеристикам заводским аналогам.

Как видно на фото самодельного пресса, он может использоваться в быту для разных нужд, будь то:

  • выгибание;
  • ковка;
  • штамповка;
  • выдавливание профилей;
  • прессовка разных деталей.

Кроме того, устройство для прессования может быть полезным:

  • в выжимании соков из фруктов и овощей;
  • для приготовления масла своими руками.

Требуемый инструментарий

Что нужно, чтобы сделать пресс из домкрата? Его сборка не представляет собой ничего сложного. Главное, заранее озаботиться тем, чтобы все нужные инструменты были в наличии.

Потребуется:

  • Инверторный аппарат.
  • Много электродов.
  • Шлифовальный аппарат.
  • Молоток.
  • Болгарка или пила по металлу.

Из материалов нужно приобрести стальные профили. Что касается домкрата, то оптимальным вариантом будет бутылочная модель – она долговечнее прочих. Хотя и другие виды автомобильных домкратов вполне подойдут.

Пресс своими руками для гаража: общая информация

Чтобы гараж приобрел функциональность, просто возвести здание будет недостаточно. Возможности гаражного помещения можно постоянно улучшать, добавлять новые элементы и оборудование. Одним из таких функциональных устройств является пресс. Спектр его применения широк – ремонт автомобиля, строительные и бытовые работы.

При ремонте чаще всего пресс используют для работы с втулками, коленвалом. Пресс будет незаменим в процессе снятия/установки подшипников. Помимо этого, устройство поможет при необходимости согнуть арматуру или листы металла. При строительных работах на прессе можно сгибать арматуру или гнуть металлические листы.

В быту – прессовать баллоны, металлический мусор. Частично все технические процедуры можно выполнить и на тисках. Но тиски не смогут заменить пресс полностью. Главным минусом является ограниченность в размерах и возможном усилии. Пресс позволяет работать с куда большими габаритами, также он гораздо мощнее тисков.


Наиболее важным показателем пресса является его усилие.

Недостаточной мощностью считается усилие в пять тонн, его не хватит для проведения некоторых видов ремонта.

Другая крайность – чрезмерная мощность. Например, некоторые устройства могут иметь усилие в 100 тонн.

Но, как правило, среднестатистическому автовладельцу такая серьезная мощность не требуется. Для потребностей гаража идеальным будет пресс с усилием в 10-25 тонн. С таким усилием можно выполнять все стандартные операции.

Устройство получится изготовить своими руками. Если есть время и желание, можно избежать похода в магазин, траты лишних денег. Для изготовления пресса за основу обычно берут гидравлический домкрат. Он будет главным элементом вашего устройства.

Вместо гидравлического иногда используют винтовой или пневмогидравлический домкрат, но предпочтительным все же остается первый вариант. Гидравлический домкрат идеально подходит на эту роль по одной важной причине. Рабочим телом в данном устройстве является жидкость (чаще всего специальное масло), а не газ.

Физическими принципами в устройстве служат законы Паскаля. Вследствие разницы площадей и давлений пресс оказывает значительно большое усилие, чем прикладывает человек.

Несомненным плюсом пресса на основе гидравлического домкрата является высокое КПД. Коэффициент полезного действия в правильно собранном устройстве составляет около 80%. Еще одно несомненное достоинство – плавный ход штока, он ровно опускается и поднимается.

Правда у самодельного устройства будут и минусы. Используя обычный, доступный инструмент, не получится изготовить пресс с точной регулировкой высоты. Поэтому после завершения всех работ, давление необходимо будет самостоятельно снизить до нуля. После этого шток выводят до упора. Частично проблему решают пружины.

Еще одним недостатком является медлительность гидравлического домкрата. Быстрая перенастройка и подгонка под заготовку – достаточно проблематичная задача. Помимо этого, с прессом можно работать лишь, если он установлен в вертикальном положении.

Самодельный пресс для гаража своими руками — чертеж:

Материалы и инструмент

Изготовление самодельного гидропресса для гаража необходимо начать с выбора подходящего домкрата. Лучше всего на эту роль подойдет одноштоковый бутылочный домкрат. Его конструкция обеспечит всю необходимую функциональность, но при этом с ним легко работать. Мощность данного устройства значительно выше механических аналогов.

Домкраты из этой категории могут развивать усилие до 100 тонн. Это позволяет создать пресс с усилием в тридцать тонн. Помимо этого, устройство отличается небольшими размерами и компактностью. Цена также находится на приемлемом для любого бюджета уровне. Поэтому рекомендуется остановить свой выбор именно на бутылочном домкрате.

Для изготовления вам понадобится обширный набор металлообрабатывающих инструментов. Наиболее сложным и дорогостоящим станет сварочный аппарат и набор электродов к нему. Также будет необходима болгарка и обычная ножовка по металлу. В качестве исходных материалов незаменимой станет профилированная труба с прямоугольным сечением.

При покупке обратите внимание на толщину стенок – они должны выдерживать давление и быть достаточно толстыми. Помимо этого, следует приобрести металлический уголок, полоски из стали. Их толщина должна быть минимум 10-15 миллиметров.

Для создания упора также будут нужны две пружины. Специальных пружин не требуется, можно взять обычные дверные пружины.

СПРАВКА: Чтобы сделать своими руками пресс в гараж, чертежи рекомендуется брать типовые, если вы не уверены в своих навыках.

Пресс для гаража своими руками — размеры:

  • высота 1780 мм;
  • ширина 800 мм.

Важнейшие элементы чертежа – распорные уголки, стойки, упоры, ножки уголков и места расположения пружин. В целом же сердцем устройства будет бутылочный домкрат. Вокруг него создается жесткая конструкция из металлической рамы из подготовленных заготовок. Конструкцию дополняют некоторыми элементами, чтобы обеспечить ход упора.

Мастерим основу

Первый пункт в любой инструкции для изготовления пресса – это создание основы. На неё возлагается роль опоры, поэтому она обязана выдерживать нагрузку агрегата.

Прочностные характеристики платформы – залог того, что устройство будет качественным. Её ширина обязана соответствовать габаритам предметов, которые вы желаете подвергнуть обработке.

И ещё, она не может превышать суммы всех размеров приспособления. Высоту установки надо выбирать в зависимости от размеров вашего домкрата.

Также стоит учитывать такие факторы, как:

Рекомендуем посомтреть

  • значение свободной амплитуды штокового элемента;
  • площадь рабочего стола.

Автомобильный домкрат надо прикрепить к основе пресса так, чтобы элементы упирались в полотно стальной рамы, а сверху установить рабочий стол. Перемещаться последний будет благодаря станине.

Придать агрегату необходимые свойства жёсткости и прочности можно, усилив его профилями. Вместо них допустимо использовать и листы металла, предварительно согнув их в виде угла и сварив.

Чтобы оборудование было более устойчивым, требуется прикрепить к нему дополнительную металлическую пластину 20*25 см толщиной 0,8-1,2 см. Затем надо будет установить пару пружин с обеих сторон домкрата. Они должны соединять рабочий стол со станиной.

Подготовка проекта пресса

Перед сборкой устройства гаражного приспособления необходимо подобрать правильный чертёж, а лучше его сделать самостоятельно, чтобы будущий инструмент соответствовал всем требованиям. Самый важный элемент конструкции гидравлического пресса – станина.

Это рама, по рейкам которой перемещается горизонтальная балка. Станина должна быть достаточно прочной для выдерживания усилий домкрата, а также иметь запас прочности.

При неправильном подсчёте конструкция пресса может не выдержать нагрузки.


Проект пресса для гаража.
Основание лучше всего делать в виде платформы. Ширина проёма платформы зависит от размера материалов, которые планируется обрабатывать в дальнейшем.

Для расчёта ширины и высоты проёма складывают такие параметры:

  • толщина подвижного стола и платформы;
  • размер домкрата;
  • величина хода штока;
  • габариты обрабатываемых заготовок.

Чтобы создать пресс своими руками рекомендуется использовать типовые чертежи. Размеры пресса для гаража:

  • ширина 800 мм;
  • высота 1780 мм.

Важными элементами чертежа являются стойки, упоры, ножки, распорные углы и места расположения пружин. Конструкцию дополняют некоторыми элементами для обеспечения хода упора.

Создаём упорную часть

Для неё берём те же профили, что и для стоек. Потребуется отрезать два куска, длина каждого из них обязана быть равна ширине платформы. Свариваем их и соединяем с опорой.

Далее привариваем пару уголков длиной 300-500 мм. Свариваем всё между собой и крепим на положенное место. Соединять элементы необходимо под прямым углом. Это важно.

Рекомендуем посомтреть

Достоинства съёмного упора

Съёмный упор позволяет передавать направление на составляющую при его перемещении по направляющей.

Чтобы его изготовить, приобретите отрезки профилей толщиной 10 мм, а длиной чуть меньше расстояния между стойками. Вам останется лишь приварить упор к двум стойкам.

Самодельный пресс из домкрата – это реальность. Для его создания вам потребуются навыки работы со сварочным аппаратом и желание.

Специфика гидравлического домкрата

Гидравлический домкрат выбран в качестве основы для изготовления конструкции самодельного пресса отнюдь не случайно.

Важная особенность этого устройства заключается в том, что в основе его работы лежат основополагающие законы физики, в соответствии с которыми жидкость под давлением не сжимается и не уменьшается в своём объёме. Это объясняет, почему при воздействии домкрата на обрабатываемый предмет не происходит потери мощности.

Помимо этого, у гидравлического домкрата довольно высокий КПД (80%), что позволяет рассчитывать в случае с силовым прессом на значительную силу сжатия.

Фото самодельного пресса из домкрата


Рекомендуем посомтреть
Вам понравилась статья? Поделитесь

1+

Нет печатного станка, нет проблем: как построить пресс для бутылок

С момента своего появления эстамп произвел революцию в мире, каким мы его знаем. Это дало писателям, издателям и художникам возможность делать копии. В свою очередь, это позволило большему количеству людей работать быстрее. Некоторые из самых ранних методов печати использовались в Китае примерно в 99003-м -м веке и включали в себя использование вырезанных вручную блоков. В 15 -м веке печатный станок Гутенберга сделал печать в массовом масштабе быстрее, чем предыдущие методы. В цифровую эпоху мы можем воспринимать идею создания нескольких копий чего-либо как нечто само собой разумеющееся, потому что мы можем получить это с помощью быстрого сканирования или щелчка.

Не стоит недооценивать процесс печати. Знакомство детей с этим видом искусства захватывает и открывает двери для многих творческих возможностей. Многие учителя рисования выбирают методы ручной печати, потому что они не требуют пресса. Если вам посчастливилось иметь доступ к печатному станку в вашей студии, считайте себя одним из немногих счастливчиков. Если вы ищете недорогой пресс с несколькими простыми ручными и электроинструментами, вы можете создать свой собственный, используя автомобильный домкрат для бутылок.

В зависимости от цен на местные материалы, вы можете построить этот пресс за 100–300 долларов. Для сравнения, большинство розничных продавцов продают машины для травления или тигельного типа на сотни, если не тысячи долларов дороже. Самыми дорогими покупками для этого самоделки являются автомобильный бутылочный домкрат и прорезная сталь. Если вы экономны, вы можете купить подержанный бутылочный домкрат, если убедитесь, что он не протекает, а поршень плавно поднимается и опускается. Шеститонного домкрата должно хватить для всех ваших потребностей в печати в классе. Если вам нужно что-то большее, потребуется более высокая сталь с прорезями, которая стоит дороже. Все, что меньше трех тонн, может не обеспечивать достаточного давления для определенных типов печати.

Еще один вопрос, на который следует обратить внимание, это возможность вашего школьного округа выделить деньги на эту постройку в ваш художественный бюджет. Если вам приходится платить из своего кармана, узнайте о программе возмещения расходов. Подача заявки на грант — еще один вариант попробовать.

Давайте посмотрим на материалы, которые вам понадобятся для этой сборки:

  • 2 x 4 для нижней рамы и верхней части
  • Фанера ½″ или ¾″ или плита OSB (одна для основания и одна для плиты или прижимной плиты)
  • Сталь с прорезями
  • Болты с шестигранной головкой 3″–4″ с гайками
  • Шурупы для дерева 2″–2 ½″
  • 4 крючка с проушиной
  • Пара эластичных тросов или 4 пружины и 4 талрепа
  • 1 металлическая электрическая коробка или круглая металлическая пластина для чаши поршня
  • 1 Бутылочный домкрат 3–6 тонн

Вот список инструментов, которые вам понадобятся:

  • Циркулярная, торцовочная или круговая пила (подойдет и ручная пила)
  • Дрель и ударный инструмент с насадками
  • Рулетка
  • Зажимы для дерева
  • Клей для дерева

Как только вы соберете все материалы и инструменты, вы будете готовы строить! Видео «Как построить пресс для бутылок, демонстрация » исключительно полезно для визуализации пресса и шагов. Имейте в виду, что вы можете изменить это любым способом в соответствии с вашими потребностями!

Вот 10 шагов, чтобы построить печатную машину для бутылочного домкрата.

1. Сделайте эскиз и схему своей сборки.

Определите все размеры и размеры вашего пресса, такие как ширина, длина и высота. Имейте в виду, чтобы вещи были относительно меньше, даже с шеститонным прессом. Желательно не превышать 20 ″ ширины или длины на основании.

2. Вырежьте 2 2 x 4 для заголовка, а затем склейте и зажмите их вместе.

После высыхания отложите верхнюю часть на потом. Убедитесь, что он выступает достаточно долго, чтобы его можно было прикрепить к стальному пазу на более позднем этапе.

3. Вырежьте 2 2 x 4 для середины основания, а затем склейте и зажмите их вместе.

После высыхания это будет центр вашей пресс-базы. Убедитесь, что он выступает достаточно долго, чтобы прикрепить его к прорези на следующем шаге.

4. Отрежьте и привинтите 2 x 4, чтобы обрамить основание пресса.

Используйте ламинированный лист 2 x 4 в середине основания. Используйте другие 2 x 4, чтобы сделать основу для верхней части основания.

5. Вырежьте и прикрутите фанеру для верхней части основания.

Прикрутите фанеру прямо к основанию 2 x 4. Рекомендуется зенковать головки винтов, чтобы они не отображались на окончательном отпечатке.

6. Установите стальные прорези с каждой стороны ламинированного основания и вставьте ламинированную головку сверху. Затем просверлите отверстия и вставьте шестигранные болты.

Эта часть может быть сложной, поэтому используйте один или два деревянных зажима, чтобы удерживать сталь на месте, пока вы сверлите и закручиваете болты с шестигранной головкой. Если у вас нет ударного инструмента для болтов, вы можете использовать трещотки и гаечный ключ, чтобы закрепить их на месте. Убедитесь, что он уютный!

7. Прикрепите металлическую электрическую коробку к коллектору.

Найдите мертвую точку жатки и привинтите металлический круг или электрическую коробку. Это служит опорной чашкой для вашего пресса, чтобы он не врезался в древесину с течением времени.

8. Отрежьте кусок фанеры для прижимной плиты валика.

Убедитесь, что плита для пресса имеет тот же размер, что и ваша фанерная основа.

9. Привинтите 4 крючка с проушиной к прижимной плите тигля. Затем прикрепите банджи-шнуры или талрепы и пружины к жатке и крюкам с проушиной.

10. Найдите мертвую точку плиты и поместите бутылочный домкрат в центр.

Рекомендуется сделать подставку для бутылочного домкрата, чтобы он не скользил во время использования.

Давайте посмотрим на работу пресса.

  1. Поместите домкрат в центр стола.
  2. Настройте печать. Он может немного отличаться в зависимости от того, какой тип печати вы делаете.
    Для линогравюры поместите кусок бирочной доски на основу, блок с краской, затем на бумагу.
    Для гравировки или глубокой печати положите на основание кусок бирочной доски, блок с чернилами, бумагу для печати, разделочную бумагу, затем сложенное полотенце.
  3. Используйте домкрат как обычно. (Обратитесь к руководству пользователя для вашей конкретной модели.) Большинство разъемов одинаковы. Затяните клапан, вставьте ручку в чашку поршня и прокачайте поршень, чтобы поднять домкрат. В этом случае поднятие домкрата закрывает зазор между плитой валика и основанием.
  4. Качайте домкрат до тех пор, пока валик или верхняя доска полностью не совпадут с отпечатком, и вы больше не сможете качать. Будьте осторожны, чтобы не перекачать домкрат, иначе может произойти катастрофический сбой, например, растрескивание верхней доски. Помните, что эти домкраты поднимают автомобили, так что давления более чем достаточно, чтобы сделать ваши отпечатки!
  5. После того, как вы больше не сможете качать пресс, отпустите клапан на прессе, что должно привести к поднятию плиты пресса. Выдвиньте свой отпечаток и полюбуйтесь им!

Этот самодельный пресс требует некоторой практики для использования и точной настройки. Используйте его в качестве станции под руководством учителя или для демонстрации в начальной обстановке. В средней или старшей школе подумайте о том, чтобы показать своим ученикам, как пользоваться печатным станком, и сфокусируйте его на проекте по созданию гравюр по вашему выбору. Этот пресс также может обрабатывать некоторые проекты по изготовлению книг или тиснению. Возьмите некоторые инструменты и начните строить этот домкрат для бутылок. Чем раньше вы его создадите, тем быстрее вы и ваши ученики сможете его использовать!

Если вам нужны уроки и ресурсы по гравюре, не ищите дальше!

  • Классная литография PRO Pack
  • Травление сухой иглой PRO Pack
  • Элементарное изготовление гравюр с использованием простых материалов PRO Pack
  • Эксперименты с монопечатью Коллекция FLEX

Как вы можете использовать этот самодельный пресс в своем классе?

Есть ли у вас какие-либо модификации или изменения, которые вы хотели бы внести в эту сборку? Если так, то кто они?

Журнальные статьи и подкасты представляют собой мнения участников профессионального образования и не не обязательно представляют позицию Университета искусства образования (AOEU) или его академические предложения. Авторы используют термины так, как о них чаще всего говорят в рамках своего образовательного опыта.

Издательство Университета Дьюка – Странное искусство неудачи

Странное искусство неудачи – это удивительно интересное чтение, и я не раз смеялся в голос, что является довольно необычным ответом на текст по квир-теории. Это также одна из самых доступных книг по теории квир-искусства, которые я читал, если доступность является одним из ваших критериев. Хальберстам — мой любимый теоретик, и он превосходно извлекает интересные идеи из наименее сложного материала. Халбертам наиболее успешно внедряет новые идеи и применяет их в массовой культуре». — Терри Гриффит, 9 лет0183 Блог Bad at Sports

« Странное искусство неудачи — это энергичная и любящая дань тем из нас, кто терпит неудачу, теряет, теряется, забывает, злится, становится неуправляемым, нарушает нормативный порядок вещей, существует и ведет себя в мире по-своему. пути, которые считаются антинормативными, антикапиталистическими и антидисциплинарными. . . . Эта книга обязательна к прочтению, особенно ученым, работающим на стыке медиа-исследований и квир-теории». — Лиора Элиас, International Journal of Communication

«Поскольку Хальберштам использует примеры из поп-культуры, «Квир-искусство неудач» — идеальный текст для ознакомления новичков с квир-теорией. Политика гетеронормативности и сексуального инакомыслия никогда не казалась такой ясной, как сейчас, когда у нас есть Губка Боб Квадратные Штаны в качестве нашего проводника». — Чейз Димок, Lambda Literary Review

«До Стоунволлских бунтов «педики» скрывались в культурной тени, и Хальберштам считает эту среду плодотворной и даже революционной. Эта книга гарантированно вызовет споры. Это послужило бы хорошей основой для обсуждения после просмотра одного из фильмов, спектаклей или наборов визуальных фрагментов, которые анализировались на его страницах». — Джин Роберта, 9 лет0183 Обзор геев и лесбиянок

«Заявляя о своем намерении праздновать неудачи во многих их формах, Хальберстам оживляет эту потенциально бестолковую тему с чутьем, которое кажется почти вдохновляющим». — Моника Нолан, Сука

«Ловко порхая между сложными теоретическими парадигмами странной, марксистской и радикальной феминистской мысли и рядом эксцентричных, иногда мрачных артефактов популярной культуры, Хальберстам с головой погружается в исследования «анимации, искусства, глупости и забывчивости», а также как «значение потери, мазохизма и пассивности» для реализации радикального видения альтернативного будущего. . . . Квир-искусство неудачи может изменить наше представление о нашей работе в мире, побуждая нас воссоздавать/создавать альтернативное будущее». — Эллисон Д. Карр, Инкультурация

«Хальберштам наиболее убедителен в противопоставлении либеральных нарративов странного прогресса, в котором постепенно разворачиваются свободы, более широким радикальным историям, в которых борьба часто заканчивается поражением, от Парижской Коммуны 1871 года до восстания в мае 1968 года и далее, и от какие уроки нужно извлечь. Становится ясно, что победа равенства в консервативном мире может быть пирровой, и превращение неудачи в стиль (как это было у Квентина Криспа) или даже в образ жизни (как у Фуко) может принести гораздо больше положительных результатов, чем беспрекословное стремление к «успеху». — Джульетта Жак, 9 лет.0183 Нью Стейтсмен

Лучшая научно-популярная книга 2011 года «Книга Хальберстам лучше всего проявляется, когда она рассматривает утопические возможности неудачи как ключевую нить повествования, особенно в современных анимационных фильмах, которые она называет «Пиксарвольт», таких фильмах, как Фантастический мистер Фокс, или Bee Movie. . . . . Возможно, лучшее прочтение в книге, и уж точно самое смешное, — это ее насыщенно текстурированная интерпретация , чувак, где моя тачка? . Хальберстам весело проводит здесь время, и она приглашает своих читателей посмеяться вместе с ней над серьезным отношением к комедии стоунера. . . . Эта книга наполнена огромной интеллектуальной энергией». — Дэвид Банаш, 9 лет0183 ПопМатерс

«Джудит Халберстам. . . местами проницателен и интеллектуально смел и вносит значительный вклад в развитие квир-теории. Странное искусство неудачи также совершенно очаровательны. — Роберт Иглстоун, Times Higher Education

«[Э]та книга стоит потраченного времени и внимания на ее прочтение и рассмотрение ее последствий. Особенно в том, что Джудит Хальберстам пишет не только авторитетно, но и с искренним остроумием, которое время от времени заставляет читателя громко смеяться, чего до сих пор не было в книгах по квир-теории. Кроме того, г-жа Халберштам представляет свой случай с глубоким пониманием человеческой природы и нашей глубоко укоренившейся культурной потребности упростить наше определение слова «успех» — и до сих пор нашей кажущейся потребности игнорировать творческие последствия неудач». — Винтон Рэйф Маккейб, 9 лет.0183 New York Journal of Books

«Квир-теория с использованием Квадратных Штанов Губки Боба? Совершенно верно. .. Неудачники и низкопробные педики могут найти многословное, эрудированное утешение в словах Хальберштама». — Гей Таймс

Живое и наводящее на размышления исследование того, как можно противостоять гомогенизирующим тенденциям современного общества посредством творческого применения неудач, забывчивости и пассивности, действий, которые обычно считаются малоценными в сегодняшних капиталистических моделях успеха. . . . [A] как внимательный читатель поп-культуры, она является образцовой, и как доблестная попытка найти ценность в позициях и отношениях, таких как негативность, которые презирает наше современное общество, ориентированное на успех, это исследование не может быть менее захватывающим». — Издательский еженедельник

«Все проигравшие — наследники тех, кто проиграл до них». Странное искусство неудачи повествует о веселых и отклоняющихся от закона комедиях отказа, абсурда и буйного бытия, действуя в знак солидарности с местными артистами — от Губки Боба Квадратные Штаны. к Йоко Оно. Но книга тоже гудит темным тоном. Искусство нормативного стиля, играющее на сексуальных, расовых, гендерных и колониальных телах и ландшафтах, болезненно наблюдать даже здесь. Ни художник, ни критик не могут возместить ущерб, стирая историю, но Джудит Хальберстам владеет всем оружием, которое интеллект (и карикатуры) может использовать против суровой работы условностей». — Лорен Берлант, автор Жестокий оптимизм

Странное искусство неудачи — это манифест культурологических исследований. Он сознательно рискует быть отвергнутым или выброшенным на помойку, чтобы спасти альтернативные объекты анализа, методы познания и способы общения. Его ставки ясны. Он не пытается привести доводы в пользу извлечения своих материалов из безвестности; она ценит забвение и устаревание. Он не претендует на то, чтобы переосмыслить наше понимание основной работы; он беззастенчиво переходит в минор. И это не претендует на всестороннюю ученость; он с ликованием предлагает краткое изложение сюжета и аллегорические прочтения». — Элизабет Фриман, автор Time Bindings: странные темпоральности, странные истории

Странное искусство неудачи вдохновенно, провокационно и весело. Что еще более важно, это искусное выхолащивание регулятивной негибкости дисциплины и притязаний на «высокую теорию». большая академическая стипендия; это популистский громкий призыв к широкому демократическому видению того, о чем мы пишем и для кого, по нашему мнению, мы пишем». — Лиза Дагган, автор Сумерки равенства? Неолиберализм, культурная политика и атака на демократию

«Неудачи окружают нас повсюду: экономики рушатся, национальные государства дают сбои, правят должностные преступления. Перед лицом нашей мрачной ситуации Джудит Хальберстам очищает и перенаправляет негатив, чтобы мыслить вне тирании успеха. Странное искусство неудачи находит новую жизненную силу в отказе от победы, накопления, действия или знания. Одновременно парадоксальная и антипредсказуемая, эта захватывающая книга выходит за пределы многих тупиков и препятствий, ограничивающих наши критические горизонты сегодня». — Хосе Эстебан Муньос, автор Круизная утопия: квир-будущее тогда и там

Магазин произведений искусства, книг и предметов коллекционирования — избранные коллекции

Посмотреть все

История, право и политика

Редкие книги Raptis, ABAA/ILAB

46 единиц

Film Ephemera

Royal Books, Inc., ABAA

200 штук

Движения (Абстрактный экспрессионизм)

КНИГИ ЛЕВОГО ПОБЕРЕЖЬЯ

140 шт.

Фотография

RPBooks

35 предметов

Фотография

Between the Covers-Rare Books, Inc. ABAA

3240 предметов

Фотография

Lorne Bair Rare Books, ABAA

250 единиц

Посмотреть все 36 Коллекции

Посмотреть все

Поэзия

Аттические книги (ABAC, ILAB)

2126 штук

Контркультура

Аттические книги (ABAC, ILAB)

7 шт.

Принты (костюмы)

старые отпечатки ABAA/ILAB

111 шт.

Ботанические принты

старые отпечатки ABAA/ILAB

71 шт.

Книги доктора Сьюза

Редкие книги Линды

7 предметов

Молодёжь

Редкие книги Линды

8 предметов

Посмотреть все 384 Коллекции

Посмотреть все

Библиография и книжное искусство

Arroyo Seco Books, Pasadena, Member IOBA

170 единиц

Book Arts

Брайтерман, Мэрилин (член ABAA)

11 предметов

Чертежи-рисунки-рисунки

Библио-всеядный-Харви Лев

21 шт.

Fine Drawings

Appleford Bookroom

19 предметов

Литографии-гравюры на дереве Офорты Глубокая печать

Библио-всеядный-Харви Лев

15 шт.

Гравюры Вильгельма Кунерта

Книги для комнаты трофеев

9 предметов

Посмотреть все 770 Коллекции

Посмотреть все

Комиксы о коммандос

CKR Inc.

11 шт.

Комиксы Женщина-паук

Лоуренс А. Мишо

38 предметов

Мультфильмы

Майкл Дж. Тот, продавец книг, ABAA

15 предметов

Юмор и мультфильмы

Sparkle Books

44 предмета

DC, Marvel

Глава 1

33 предмета

Комиксы Marvel

Magus Books Seattle

56 предметов

Посмотреть все 339 Коллекции

Посмотреть все

Графические романы

КНИГИ BISON – ABAC/ILAB

151 шт.

Графические романы

Книжный магазин Published Page

7 предметов

Мультфильмы и манга

Книжный магазин Firefly

23 шт.

Манга

Книги Дэна Поупа

6 предметов

Посмотреть все 145 Коллекции

Посмотреть все

Борта

Амбарные книги

204 шт.

Broadsides

Kuenzig Books (ABAA/ILAB)

16 шт.

Ephemera

Second Story Books, ABAA

172 предмета

Ephemera

Parigi Books, ABAA/ILAB

77 предметов

Ранние рукописи

Книги Ариадны, PBFA

16 единиц

Рукописи

Antiquariat INLIBRIS Gilhofer Nfg. GmbH

189 шт.

Посмотреть все 597 Коллекции

Посмотреть все

Подписанные первые издания

44 продавца

28940 штук

Литературные первые издания

10 продавцов

966 штук

Литературные первые издания

Продавцы антологий

186 экземпляров

Первые литературные издания

Bertram Books And Fine Art

58 предметов

Modern First Editions

Книги Pierian Spring

16 шт.

Modern First editions

MacKellar Art & Books

1040 предметов

Посмотреть все 170 Коллекции

Посмотреть все

Винтажные журналы

Коллекция Cary

90 шт.

Винтажные журналы

Книги Дейла Курнуайе

7 шт.

Периодические издания

Книги Black Sheep

95 шт.

Периодические издания

Faith In Print

577 единиц

Посмотреть все 160 Коллекции

Посмотреть все

Словари, атласы, энциклопедии

ДИСТРИБЬЮТОРЫ LEA BOOK

12 шт.

Небесные атласы

Галереи Арадера – AraderNYC

8 предметов

Картография

Aquila Books (Cameron Treleaven) ABAC

17 предметов

Картография

КНИГИ COLLINS

13 предметов

Карты

О книгах

52 предмета

БРИТАНСКИЕ ОСТРОВА Оригинальные антикварные карты, карты графств, старые карты Великобритании, упорядоченные по графствам (STAFFORDSHIRE O.
..

Lindisfarne Prints

11 предметов

Просмотреть все 695 Коллекции

Посмотреть все

Изображения (фотографии)

Ана Даншит RareBooks ABA ANZAAB ILAB

51 шт.

Фотографии

Книги Уайтинга

9 предметов

Посмотреть все 82 Коллекции

Посмотреть все

Редкие и антикварные книги

Quintessential Rare Books, LLC

34 предмета

Ланкаширское и Чеширское антикварное общество

Delph Books Член PBFA

30 предметов

Прекрасные переплеты

B&B Rare Books, Ltd., ABAA

43 предмета

Прекрасные переплеты

Книготорговцы Роджера Лукаса

16 предметов

Fine Press

Книги Питера Фостера — PBFA

6 шт.

Fine Press

Hardy Books

57 шт.

Посмотреть все 752 Коллекции

Посмотреть все

Копии ассоциации, подписанные копии и т. д.

JAMES HAWKES

31 предмет

Association Copy

Downtown Brown Books

30 штук

Signed & Limited Editions

9 продавцов

628 шт.

Подписанная художественная литература

9 продавцов

894 шт.

Подписано или подписано

Лоуренс МакГилвери, ABAA/ILAB

51 предмет

Книги с надписями

Компания Уильяма Риза – Литература, ABAA

577 единиц

Посмотреть все 182 Коллекции

Посмотреть все

Винтажные ноты 1850

! Книги Черепашьего ручья!

25 шт.

Винтажные ноты

Книги Олдфаррана, IOBA

81 шт.

Посмотреть все 14 коллекций

Посмотреть все

Агата Кристи

Привезено в Book Ltd

70 шт.

Агата Кристи

Книги и бобы

52 предмета

Детективная фантастика

Книжный магазин Old New York Book Shop, ABAA

87 наименований

Детективная литература

Кливлендская книжная компания, ABAA

29 наименований

Художественная литература (Криминал)

10 продавцов

812 шт.

Криминальная фантастика

92 продавца

11752 шт.

Посмотреть все 1 310 Коллекции

Посмотреть все

Настольные книги

Betty Mittendorf /Tiffany Power BKSLINEN

315 шт.

Детские настольные книги

Книги опавших листьев

17 предметов

Детские и иллюстрированные

My Book Heaven

703 предмета

Children & Juvenile (Children’s Illustrated)

Bookmarc’s

37 предметов

Детские книжки с картинками

Helen Boomsma of babyboomerbooks

43 шт.

Детские книжки с картинками

Коллекционные предметы Champ & Mabel, IOBA

23 предмета

Посмотреть все 483 Коллекции

Посмотреть все

Arkham House

Леонард Шоуп

65 предметов

Arkham House

Николас Дж. Черто

12 предметов

Ужасы

10 продавцов

440 шт.

Ужас

283 продавца

27398 шт

Истории о привидениях

Книги масонов

9 предметов

Истории о привидениях

У. Фрейзер Сандеркомб

77 предметов

Посмотреть все 65 Коллекции

Посмотреть все

Художественная литература для детей (фэнтези и магия)

Keener Books (Член IOBA)

11 предметов

Fantasy

Wordhoard Books

11 предметов

Научная фантастика

Дождливые сонники

60 предметов

Научная фантастика

Книги Дейла Курнуайе

13 предметов

Посмотреть все 661 Коллекции

Посмотреть все

Роман, Приключения, Художественная литература

Книги усопших

8 шт.

Приключения, Художественная литература

Книги усопших

9 предметов

Американская литература

Крис Фесслер, продавец книг

35 единиц

Американская литература

Редкие книги Ликантии

13 предметов

Калдекотт Виннерс

Харви С. Лавлесс

15 шт.

Лауреаты Нобелевской премии

Grendel Books, ABAA/ILAB

312 единиц

Посмотреть все 974 Коллекции

Посмотреть все

Романтика

171 продавец

40136 штук

Романтика (Паранормальное)

3 продавца

393 шт.

Арлекин

Книги Минотавроса, ABAC/ILAB

10 шт.

Романсы Арлекина

Июнь Самарас

13 шт.

Исторический роман

Книги Ричарда

600 единиц

Средневековый исторический роман

Книжный магазин Вада

76 предметов

Посмотреть все 72 Коллекции

Посмотреть все

Архитектура

Эрика Уоллингтон

5 шт.

Искусство и архитектура

Kubik Fine Books Ltd., ABAA

5 единиц

Книги по искусству

Pippa’s Place

33 предмета

Американские книги по искусству

Сапфировые книги

7 предметов

История искусств, европейское декоративное искусство

Галерея Post Road

6 экспонатов

История французского искусства

Книжный магазин иностранцев из Дании

26 единиц

Посмотреть все 2 180 Коллекции

Посмотреть все

Биографии и автобиографии

Бутик Book Barn

42 предмета

Биографии

Книги Эллери Центр

6 шт.

Мемуары

Разумная сорока

7 шт.

Мемуары

Книжный магазин “Русский холм”

8 шт.

Посмотреть все 210 Коллекции

Посмотреть все

Бухгалтерия

a2zbooks

16 шт.

Бухгалтерия

Bolerium Books Inc.

32 предмета

Бизнес

Привычка к чтению

210 шт.

Бизнес

Книжный магазин beat

76 предметов

Уход и управление

Робин Бледсо, продавец книг (ABAA)

15 предметов

Бизнес, управление и корпоративное право

Невилл Уэйд

36 предметов

Посмотреть все 685 Коллекции

Посмотреть все

Кулинарные книги Общие

Подержанные и редкие книги Копперфилда

30 шт.

Кулинарные книги

ProPen

22 предмета

Diet

Antiquarius Booksellers

73 предмета

Диета и питание

Книги Лейк-Кантри и многое другое

19 предметов

Письмо о еде

Eureka Books

9 предметов

Написание еды

Magus Books Seattle

67 предметов

Посмотреть все 561 Коллекции

Посмотреть все

Антиквариат

Книги и антиквариат Marnie Taylor

18 предметов

ХОББИ И АНТИКВАРИАТ, Американская история

Книги о монархии

12 предметов

Садоводство

Книжный магазин Леди Лизы

24 предмета

Садоводство

Антиквариат INLIBRIS Gilhofer Nfg. GmbH

45 штук

Ремесла и хобби

26 продавцов

4188 шт.

Ремесла и хобби

90 продавцов

10114 шт.

Посмотреть все 1 580 Коллекции

Посмотреть все

История Америки

Книги Истлича

34 предмета

Американская история и культура

Книги Айронвуда

368 единиц

Древняя история

Книжный магазин в Эдмонтоне

514 предметов

Древняя история

Книги Нила Карвера

11 предметов

Европейская история

Редкие книги ЕС. АБА. ИЛАБ. АБАК.

28 шт.

Европейская история

Стивен Г. Дженнингс

13 предметов

Посмотреть все 1 868 Коллекции

Посмотреть все

Библиография

WestField Books

17 единиц

Библиография, коллекционирование и печать книг

Джин В. Бааде, Книги о Западе

30 единиц

Языки и словари

Книготорговец Джеймса Камминса, ABAA

50 шт.

Словари, справочники

Fokas Holthuis

12 предметов

Справочники

Компания William Reese – Americana

44 предмета

Альманахи, ежегодники, справочники и т. д.

WestField Books

30 единиц

Посмотреть все 1 665 Коллекции

Посмотреть все

Изучение Библии

Книги Mythos Center

38 предметов

Библия

Книжный магазин Voyageur

8 предметов

Буддизм

Книги Серой Материи

5 предметов

Буддизм

Теологические книги

56 предметов

Индуизм

Служба ведических книг

13 предметов

Индуизм

Книги Натана

11 предметов

Посмотреть все 2 816 Коллекции

Посмотреть все

Сельское хозяйство, сельское хозяйство

Pella Books

25 предметов

Сельское хозяйство и сельское хозяйство

Книги Пелла

67 предметов

Астрономия

Привычка к чтению

17 предметов

Астрономия и космос

Книги Кюнзига (ABAA/ILAB)

16 шт.

Биология

Склад книголюба

6 предметов

Биология, генетика

Robinson Street Books, IOBA

17 единиц

Посмотреть все 2 124 Коллекции

Посмотреть все

Dreams

Kona Bay Books

5 предметов

Мечты, мечты, мечты

Bolerium Books Inc.

9 предметов

Гипноз

Книги Вероники

127 предметов

Гипноз

Книжный магазин леди Лизы

5 предметов

Нью-Эйдж и колдовство

Q’s Books Hamilton

39 предметов

WWN-Новый век и метафизика

Книги Пеликан Бэй

99 штук

Просмотреть все 686 Коллекции

Гуманитарные науки

Бродячий глаз

14 предметов

Гуманитарные науки

Продажа новых книг

5 шт.

Правовые и политические вопросы

Книги Райана О’Хорна

31 предмет

Актуальная политика

Книжный магазин Firefly

66 предметов

Нью-эйдж и колдовство

Q’s Books Hamilton

39 предметов

WWN-Новый век и метафизика

Книги Пеликан Бэй

99 предметов

Посмотреть все

Путешествия и приключения (специальные путешествия)

Bookmarc’s

7 предметов

Путешествия и приключения

Artis Books & Antiques

11 шт.

Путешествия (Африка)

Книги Истлича

52 предмета

Путешествия (Африка)

CHILTON BOOKS

7 шт.

Путешествия (Азия)

Книги Лоуренса Джонса

9 предметов

Путешествия (Азия)

Осязаемые истории

6 предметов

Посмотреть все 365 коллекций

Просматривайте и покупайте книги и предметы коллекционирования, начиная от старинных книг в мягкой обложке и подписанных первых изданий и заканчивая старинными картами, произведениями искусства и фотографиями.

Скейт своими руками

Изготовление пресса для бутылок позволит вам оказывать тонны давления (буквально) на пресс-форму для скейтборда. Который вам нужно будет вдавить кленовый шпон в бетонную форму для скейтборда.

Этот самодельный пресс не очень сложно построить, но для этого потребуется сварщик и умение резать и сверлить довольно прочную сталь. Тем не менее, это один из тех редких случаев, когда может быть дешевле купить готовый пресс в магазине промышленных товаров, таком как Harbour Freight, и изменить его, чтобы он соответствовал форме скейтборда.

Для тех, кто все еще хочет построить его самостоятельно, продолжайте читать.


Соберите все свои инструменты и материалы. Бутылочные домкраты можно найти в хозяйственных магазинах, промышленных магазинах и в Интернете. Вам понадобится тот, который может обеспечить как минимум 5 тонн давления.

Чтобы узнать о стали, поищите производителей стали или утилизируемую сталь в Интернете. Лично я начал покупать сталь на MetalsDepot.com из-за их очень быстрой доставки и хороших цен. Я никоим образом не связан с ними, мне просто нравятся они и их продукция.

Есть много способов построить пресс для бутылок, если вы хотите использовать другой тип стали, домкрат для бутылок и т. д., будьте моим гостем.

Начиная с канала C4x5.4. Вырежьте четыре части на 3′-2. Две части длиной 2 фута-11 и одна последняя часть длиной 2 фута-6. Теперь уголок 2x2x1/4″. Отрежьте две детали по 3′-2. Две детали по 2′-0, четыре по 4 1/4″ и, наконец, две по 4″, как показано ниже.


квадратная труба 2x2x1/4 дюйма. Отрежьте две части по 4 1/4 дюйма и две по 4 дюйма в длину. Теперь стальная пластина 1/4″. Отрежьте две части размером 2′-10 x 9.1/2 дюйма, один размером 7 3/16 дюйма x 4 дюйма и, наконец, один размером 5 1/8 дюйма x 4 3/4 дюйма. Наконец, отрежьте два куска фанеры толщиной 3/4 дюйма размером 2 фута – 10 x 9 дюймов. 1/2″, как показано ниже. Указанные размеры являются приблизительными, так как большинство бутылочных домкратов различаются по размеру. После того, как вы получили домкрат для бутылок, вы можете внести соответствующие изменения.



С помощью сверла 9/16″ просверлите десять отверстий на каждый канал 2′-11 в указанном месте, как показано ниже. Это боковые опоры для пресса, их две.


Теперь, используя сверло 9/16″, просверлите шесть отверстий на каждый канал 3′-2 в указанном месте, как показано ниже. Это нижние опоры для пресса, а их две.



Наконец, используя сверло 9/16″, просверлите по два отверстия на каждый уголок 2′-0 в обозначенном месте, как показано ниже. Это базовые опоры для пресса и их две.


Вырежьте и просверлите основание, возьмите уголки и прикрепите их к боковым опорам с помощью 2-дюймовых болтов, гаек и шайб.


Прикрепите нижние опоры к боковым опорам с помощью 6-дюймовых болтов, гаек и шайб, как показано ниже.


Эти 6-дюймовые болты полностью проходят через боковые опоры с обеих сторон. Вы также можете использовать стержень с резьбой 1/2 дюйма, нарезанный по длине, и соответствующее оборудование вместо болтов 6 дюймов.


Расположение отверстий в пластине 1/4″ и фанере 3/4″ совпадает с расположением болтов нижней бетонной формы для скейтборда. Вы должны дважды проверить этот размер перед сверлением.

Возьмите одну из стальных пластин 2′-10 x 9 1/2″ x 1/4″ и просверлите четыре отверстия 9/16″, как показано ниже. 2″ x 3/4″ фанеры и просверлите четыре отверстия 9/16″, где показано ниже.

Это нижние пластины, расположение отверстий отличается от верхних пластин.



Поместите пластину 1/4″ и фанеру 3/4″ на ранее собранное основание, совместив отверстия 9/16″. через отверстия в фанере 3/4 дюйма, стальной пластине 1/4 дюйма и нижнем опорном канале. Используя скошенные шайбы, наденьте гайку на каждый болт и затяните, как показано выше.



Возьмите уголок 1/4″ x 1/4″ x 3′-2 и просверлите два отверстия 9/16″, где показано. Это верхние опоры пресс-формы, их две.

Возьмите 1/ Уголок 4″ x 1/4″ x 4 1/4″ и просверлите одно отверстие 9/16″, где показано. Это нижние пружинные опоры, а их две. “x 1/4″ x 4″ угол железа тоже. Просверлите одно отверстие 9/16”, где показано. Это верхние опоры пружины, а их две, отложите их на потом.



Расположите две опоры пресс-формы 3 фута-2 параллельно друг другу на расстоянии 4 1/8 дюйма друг от друга. Поместите между ними две квадратные трубы, две нижних пружинных опоры и два непросверленных уголка 4 1/8 дюйма x 1/4 дюйма.


После сборки приварите их вместе, чтобы нижняя сторона была гладкой. Стальная пластина 4 3/4″ x 5 1/8″ x 1/4″ на месте. Эта пластина представляет собой монтажную пластину бутылочного домкрата и располагается по центру под бутылочным домкратом, а не на верхней опоре.


Из-за множества различных бутылочных домкратов размер монтажной пластины может различаться.


Расположение отверстий в стальной пластине 1/4 дюйма и фанере 3/4 дюйма совпадает с расположением болтов верхней бетонной формы для скейтборда. Вы должны дважды проверить этот размер перед сверлением.

Возьмите оставшиеся стальные пластины 2′-10 x 9 1/2″ x 1/4″ и просверлите четыре отверстия 9/16″, как показано ниже.



Возьмите оставшиеся 2′-10 x 9 1/2 Фанера ” x 3/4″ и просверлите четыре отверстия 9Отверстия диаметром 16 дюймов показаны ниже.

Это верхние пластины, расположение отверстий отличается от расположения отверстий на нижних пластинах.



Поместите верхнюю бетонную форму для скейтборда на нижнюю форму в прессе. Проденьте болты через отверстия в фанере 3/4 дюйма, стальной пластине 1/4 дюйма и верхней опоре в сборе, закрепив ее болтами с гайками и шайбами, как показано ниже.

Между уголком и обеими сторонами боковых опор канала должен быть зазор 1/8 дюйма.



С помощью сверла 9/16″ просверлите четыре отверстия в каждом из последних 3′-2 каналов в обозначенном месте, как показано ниже. Это верхние опоры для пресса, а их две.



Расположите две последние верхние опоры 3-2 дюйма параллельно друг другу на расстоянии 4 дюйма друг от друга. Поместите две квадратные трубы и две верхние пружинные опоры между верхним опорным каналом, как показано ниже. Прихватите их на месте, соблюдая правильный интервал и размеры.



Переверните эту сборку и поместите последний швеллер 2′-6 по центру между верхними опорными швеллерами, как показано ниже. Прихватите швеллер на место.

После сборки приварите на место стальную пластину 4″ x 7 3/16″ x 1/4″. Эта пластина представляет собой верхнюю пластину домкрата для бутылок и располагается по центру под квадратной трубкой.



После полной сборки завершите сварка конструкции. Маленькая круглая трубка на иллюстрации расположена по центру и также приварена к монтажной пластине. Она предназначена для предотвращения смещения верхней части бутылочного домкрата после установки на место.0007


Возьмите предварительно собранную верхнюю конструкцию и прикрутите ее к прессу с помощью 6-дюймовых болтов, гаек и шайб, как показано на рисунке. место, в зависимости от вашего домкрата. , вы можете использовать любой бутылочный домкрат, какой захотите, я просто сообщаю вам, для какого бутылочного домкрата был разработан пресс.0007

Обновление:

В последнее время я получаю много писем с вопросом, выдержит ли 5-тонный пресс достаточное давление. Для такого пресса, который больше предназначен для изготовления колод в качестве хобби, 5 тонн — достаточно большой домкрат. Вам нужно будет оставить шпон на более длительное время, и лучше всего нажимать только одну колоду за раз, но это сработает.

Если вы хотите поставить на место более крупный бутылочный домкрат, этот пресс может выдержать до 10-тонного бутылочного домкрата, прежде чем потребуется сделать пресс более прочным, чтобы выдерживать дополнительное давление.



Наконец, поднимите верхнюю бетонную форму и поместите что-то вроде деревянного бруска между формами, чтобы можно было прикрепить пружины. Возьмите каждую пружину и прикрепите ее к каждому из уголков через предварительно просверленные отверстия. Убедитесь, что они прикреплены очень хорошо.

Пружины удерживают вес бутылочного домкрата, фанеры, стальных пластин, уголков и бетона. Так что выбирайте пружины с умом. Вы должны иметь возможность получить их в магазине промышленных товаров или даже на свалке.

Если не считать краски для защиты пресса от ржавчины, все готово. Пора начинать делать колоды!

Перед тем, как выбивать сотни колод в день, нужно тщательно проверить движения пресса, чтобы убедиться, что все в порядке, и отработать перегибы, удачи!


(PDF) Как сконструировать и использовать бутылочный домкрат Бутылочный домкрат … · перегружайте пресс, слишком сильно нажимая на домкрат. Даже самые легкие бутылочные гидравлические домкраты имеют достаточную

  • Чарльз Дж. Морган, 2009 г., чертеж домкрата для бутылок II Страница 1

    Как сконструировать и использовать домкрат для бутылок, чертежи

    , чертеж домкрата для бутылок, II V8V 4M2CANADA

    (250) 920-0281

    [email protected]

    www.mossworks.com

    Авторские права на этот материал принадлежат Чарльзу Моргану. Это может быть распространяется без изменений бесплатно. Этот материал не должен продается в любой форме без явного письменного разрешения от автор.

    Содержание …………………………………………. …………………………………………. ….. 1

    Введение …………………………………………. …………………………………………. 3

    Инструменты, которые вам понадобятся …………………………………………. ……………………………….. 5

    Материалы …………………………………………. …………………………………………. ….. 6

    Сводка необходимых материалов . ………………………………………… ………………. 12

    Изготовление верхней и нижней планки …………………………………………. …………… 13

    Изготовление стакана домкрата …………………………………………. ……………………… 14

  • Charles G. Morgan 2009 Bottle Jack Press Plans II Стр. 2 …………………………………………. ………. 18

    Изготовление пресс-кровати …………………………………………. …………………………… 23

    Крепление стоек и верхней перекладины …………………………………………. …. 27

    Установка плиты, домкрата и эластичных поясов …………………………………………. 30

    Изготовление выдвижной доски …………………………………………. ………………………… 36

    Регистрация шаблона …………………………………………. ……………. …………….. 38

    Регистрация пружинного зажима …………………………………………. ………………………… 39

    Регистрация PIN-кода …………………………………………. …………………………………….. 40

    Регистрация прозрачности …………………………………………. …………………….. 44

    Заключение …………………………………………. …………………………………………. .. 47

  • Чарльз Г. Морган, 2009 г. Планы пресса для бутылочного домкрата II Стр. 3

    Планы пресса для бутылочного домкрата II

    Чарльз Г. Морган 77 Мосс-стрит

    Виктория, Британская Колумбия V8V 4M2CANADA

    (250) 920-0281

    [email protected]

    www.mossworks.com

    Введение

    можно найти на моем веб-сайте. Они были сформулированы с рядом ограничения. Я хотел, чтобы пресс было легко построить, и я хотел, чтобы общая стоимость была относительно низкой. я хотелпрессу быть построен из материалов, которые доступны почти в любом месте … никаких специальных деталей не требуется. Для того, чтобы было легко возить прессу на семинары и демонстрации, я хотел, чтобы пресса легко разбирать и быть довольно легким. Мой оригинальный дизайн достаточно хорошо выполнили эти требования, и моя маленькая пресса служил мне в моей студии и моим ученикам в различных мастерских для довольно много лет. Планы были приняты и адаптированы количество людей, а таких прессов сейчас довольно много в использовании.

    Однако через несколько лет я начал беспокоиться о прочность оригинального дизайна. Пресс работает достаточно хорошо для своего предполагаемая цель … печатать почти что угодно, кроме глубокой печати. У меня есть у меня никогда не было проблем с прессой, как и у моих учеников, но то я всегда был тут же, чтобы указать соответствующее количество давление использования. Однако я был обеспокоен тем, что без присмотра лица, незнакомые с элементарными механическими свойствами древесины и металл может вызвать перенапряжение пресса из-за слишком большого давления с домкрат. Даже самые легкие гидравлические бутылочные домкраты имеют достаточную способность повредить пресс, если используется экстремальное давление.

    Меня попросили провести семинар, участники которого построить свои собственные прессы из наборов материалов. С этими заботами о силы, я решил немного усилить конструкцию пресса. У меня есть часто говорил, что для действительно надежной прессы нужно просто адаптировать стандартный гидравлический пресс, предназначенный для работы в механическом цехе. на момент написания этой статьи небольшие гидравлические прессы с большой нагрузкой стальные рамы можно купить менее чем за 200 долларов. Они требуют только добавление станины и валика, чтобы получился приличный печатный станок. Однако у них есть недостаток, заключающийся в том, что они довольно тяжелые и трудно двигаться. Ни одно из моих изменений в дизайне не произведет впечатление, поскольку прочный, как стальной каркас механического пресса. Но пресса, сделанная для моего конструкция по-прежнему будет достаточно легкой по сравнению с механическим цехом пресс, легче перемещать, легче разбирать, а также дешевле.

    Рисунок 1: Домкрат для бутылок II

    Я хочу заверить всех, кто читает этот документ, что он очень легко для любого построить один из этих маленьких прессов. Оно делает не требует никаких навыков, кроме умения измерять, использовать простые ручные инструменты, такие как ручная пила и отвертка.

  • Чарльз Дж. Морган, 2009 г. Схемы пресса для бутылочного домкрата II Стр. 5

    Инструменты, которые вам понадобятся:

    Для сборки пресса вам не потребуются никакие причудливые инструменты. В на самом деле, простые ручные инструменты сделают эту работу. Вам понадобится следующее:

    1. Пила для резки дерева… Честно говоря, мне нравится японская тяга пилы, но подойдет любая стандартная столярная пила. Вы не будете нужно много резать.

    2. Ножовка с мелким зубом… Вам нужно будет резьбовой стержень диаметром 5/16 дюйма и немного листового металла, толщиной менее 1/8 дюйма.

    3. Молоток … Вам нужно будет согнуть листовой металл вокруг кусок дерева.

    4. Тиски, напарник или мощные зажимы для дерева… Вам понадобится чтобы удерживать металлическую и деревянную форму вместе, пока вы сгибаете металл вокруг леса. И вы захотите держать различную древесину и металлические биты при пилении.

    5. Пара плоскогубцев… Вы будете использовать плоскогубцы, чтобы согнуть лист металла, а также удерживать гайку на конце болта.

    6. Отвертка … Необходимый тип зависит от головки дизайн винтов, которые вы покупаете. Один из недорогих мультибитов отвертки должны иметь все, что вам нужно.

    7. Гаечный ключ … Вам понадобится дюймовый гаечный ключ с открытым зевом, но стандартный разводной ключ подойдет.

    8. Дрель и сверла … Вам нужно будет просверлить пилотную отверстия для винтов № 8, так что маленький бит около 3/32 дюйма или меньше будет хорошо. Можно и ручной дрелью, но муторно. так. Небольшая ручная электрическая дрель на 1/4 или 3/8 дюйма сделает вашу работу проще. намного легче. Вы также можете использовать инструмент Dremmel, если у него есть патрон. который примет ваши сверла.

    9. Возможно, вам также понадобится напильник по металлу, шлифовальный круг или что-то похожее на сглаживание острых краев после резки куски металла.

  • Charles G. Morgan, 2009 Bottle Jack Press Plans II Стр. 6

    Материалы:

    Как следует из названия, вам понадобится небольшой гидравлический домкрат, широко известный как бутылочный домкрат из-за его форма. Эти домкраты бывают различной мощности… 2 тонны, 4 тонна, 6 тонн и т. д. до около 20 тонн. Эти обозначения относятся к максимальный вес, который домкрат выдержит до выхода из строя уплотнений. домкраты с более тяжелым обозначением веса также весят больше. Итак, вы хотите выбрать домкрат достаточно мощный для наших целей, но все же достаточно легкий, чтобы легко передвигаться. По моему опыту домкрат 2т. недостаточно прочный, и 6-тонный домкрат подойдет. 8-тонный домкрат также хорошо работает. Домкраты большего размера просто добавляют вес и бесполезны. цель.

    Вам понадобится небольшое оборудование, как показано на Рисунок 2.

    Рисунок 2: Мелкое оборудование

    Вам понадобится набор винтов. Вам понадобится 18 #8 древесины винты длиной 2,5 дюйма (больше нет). Вам понадобится 2 круглых головки #10. винты длиной 1 дюйм (длиннее все в порядке). И, наконец, вы будете нужны 28 винтов с круглой головкой #8 длиной 5/16 дюйма (больше нет).

    Вам понадобится от 3 до 5 металлических круглых электрических распределительных коробок крышки. Это металлические пластины диаметром около 4 дюймов с 2 отверстия по краям для винтового крепления. Попробуйте получить те, без небольшой диск с перфорацией посередине для проходного отверстия. Если только те, которые легко доступны, имеют диск с перфорацией посередине, удалите перфорированные диски, так что металлические пластины будут ровно прилегать друг к другу еще один.

  • Чарльз Дж. Морган, 2009 г., Планы пресса для изготовления бутылок II Стр. 7

    Эти пластины будут использоваться для изготовления чашки домкрата и для распределите давление на верхней планке. Я предпочитаю использовать 1 тарелку, чтобы сделайте чашку и подкрепите ее 4 тарелками, чтобы получить более 1/4 дюйма стали для защиты верхней планки. Я бы предложил 2 пластины для поддержки чашка как минимум. Одевают.

    Вам понадобятся 4 S-образных крючка. Я считаю, что размер 3/16 дюйма работает хорошо. Они используются на концах банджи-корда для крепления к валик. У меня завалялись маленькие талрепы, и эти тоже хорошо работают, но стоят значительно дороже. талрепы обеспечивают простой способ регулировки длины тарзанка.

    Далее вам понадобятся угловые скобки. Вам понадобится 12 1-дюймовых кронштейны… с одним отверстием для винта в каждом рычаге. Эти используются для соединения частей пресса вместе.

    Вам понадобятся 4 1,5-дюймовых кронштейна… с двумя отверстиями в каждая рука. Вы будете использовать их в качестве точек крепления для крепления банджи. хорда к плите. Вам нужно будет модифицировать каждый из 1,5-дюймовых скобы ножовкой, отрезав одну руку между двумя отверстия, как показано на рис. 3.

    Рисунок 3: Модификация кронштейнов с 2 отверстиями

    Для стоек вам понадобятся 4 шт. стальной уголок. В моем районе вы можете найти сталь с прорезями в оборудовании и строительные магазины длиной 4 и 6 футов. Приобрести 2 шт. длиной 4 фута и разрезать их пополам. После сглаживания концов, мои куски стали 23,5 дюйма в длину. Используя сталь с прорезями, вы избежите необходимости сверлить металл самим собой. Если несколько человек строят прессы одновременно, 6-футовые стальные прорези обходятся дешевле, чем 4-футовые. длины … просто убедитесь, что вы покупаете достаточно, чтобы у вас было 4 штуки 2 футов долго foreach нажмите. Вы можете купить уголок стальной обычный дешевле чем сталь с прорезями, но тогда вам придется тщательно измерять и просверлите отверстия в соответствующих местах. Хотя обычная сталь уголок дешевле, он не оцинкован и поэтому более подвержен ржавчине. Поэтому я рекомендую просто использовать сталь с прорезями. Кроме того, все эти отверстия освещают стойки, не оказывая значительного влияния их прочность на растяжение.

    Рисунок 4: Вертикальное оборудование

    Вам также понадобятся 8 болтов длиной 4,5 дюйма с гайками. и шайбы. Сталь с прорезями предварительно просверлена для установки 5/16 дюйма. болты диаметр. Я предлагаю купить один 3-футовый кусок 5/16 дюйма в готовом виде. стержень… готовый стержень – это всего лишь отрезок резьбового стержня. Аккуратно отрежьте его пополам, что дает 2 куска длиной 1,5 фута. Вырезать каждый из них в половина, чтобы дать 4 части длиной 9 дюймов. Наконец, вырежьте каждый из этих куски пополам, давая 8 штук 4,5 дюйма в длину, как требуется. затем вам понадобится 16 шайб и 16 шестигранных гаек для вашего 5/16 дюйма болты.

    Теперь у вас есть все необходимое аппаратное обеспечение, так что мы перейдем к другим частям. Сначала вам понадобится верхняя планка. и нижняя планка. Каждый из них составляет 20 дюймов в длину. Ламинированный конструкция прочнее цельного куска дерева, поэтому я предпочитаю изготавливать верхние и нижние стержни путем ламинирования кусков 2×4. вместе. Далее я опишу процесс ламинирования. За верхняя планка вам понадобится 3 штуки 20 дюймов длиной 2×4. Для нижней планки вам понадобятся 2 куска 20 дюймов длиной 2×4. Кроме того, для станины пресса вам понадобится 4 штуки если 16 дюймов длиной 2х4. Прочность 16-дюймовых кусков не является проблемой. Но для 20-дюймовые детали, используемые в верхней и нижней полосах, вы хотите используйте самый прочный материал, который вы можете найти. мне повезло и я нашел старовозрастная ель на месте сноса дома; этого пиломатериала было более 100 лет, и он был таким крепким, что теперь ты не мог вбить гвоздь. Это. Дуб был бы хорош, если бы вы могли его найти. Сосна довольно мягкая и будет не совсем подходящим, но берите все, что можете выискивать.

    Мне нравится делать кровать и тарелку из материала столешницы. Материал столешницы представляет собой древесностружечную плиту с покрытием типа Formica. вещество, приклеенное к поверхности. Толщина обычно 5/8 дюйма. Поверхность непроницаема для масла и воды, ее легко чистить. если вы получите чернила на нем. Вы также можете использовать меламиновый материал из мебели и шкафов. Я собираю старые столешницы и меламин шкафы при ремонте дома. Иногда я также ходил в местный производитель столешницы, объяснил, что я делаю, и был учитывая большую столешницу с изъяном, который собирались выкинуть прочь. Иногда я покупаю меламиновые шкафы и мебель в бульвар, куда люди складывают вещи, которые им больше не нужны. Так что стоит проверить вокруг.

    Если вы не можете найти столешницу или меламиновый материал, вы можете использовать древесноволокнистая плита средней плотности. Вы можете купить его в листах 4×8 на пиломатериалах. выход. Вам понадобится материал толщиной 3/4 дюйма. Средняя плотность Древесноволокнистая плита – это своего рода супер ДСП, но более плотная. это называют МДФ. Если вы решите использовать этот материал, обязательно покрыть все поверхности МДФ качественным уретановым покрытием после резка до необходимого размера. Отделка защитит материал от поглощает влагу или масло и делает возможным удаление любых чернил вы можете выйти на поверхность. Если вы не можете получить МДФ, вы можете использовать фанера. Однако я нашел и компрессы из фанеры. легко при умеренном давлении и не совсем подходит.

    Я спроектировал печатную машину с максимальной площадью печати 16×16. дюймах, хотя на практике я никогда не печатаю такие большие. плита состоит из 2-х частей. Один кусок всего 15×15 дюймов ребра жесткости. Для своей прессы я нашел старую дверцу шкафа из о нужном размере.

  • Charles G. Morgan, 2009 Bottle Jack Plans II Стр. 10

    Рис. 5: Ребро жесткости плиты

    может быть немного меньше.

    Другая часть валика состоит из доски валика правильный. Он начинается как кусок 16×18 дюймов. Прямоугольная выемка дюйма в глубину и 6,5 дюймов в длину вырезается из центра каждого из Стороны длиной 16 дюймов, как показано на Рис. 6.

    Рис. 6: Столешница

    пресс кровать. Минимальный размер пресс-кровати 16×16 дюймов. Однако я обнаружил, что мне нравится

  • Чарльз Г. Морган, 2009 г. Схемы пресса для бутылок II стр. 11

    с более длинной станиной для более удобного выравнивания и вставьте скользящую доску, содержащую печатную форму, бумагу и одеяла. Таким образом, текущий дизайн требует доски для кровати размером 16×22. дюймы. Мне также нравится иметь закругленную столешницу на передней панели.

    Рисунок 7: Доска кровати

    втягивание валика. Я использую банджи-связки, а не металлические пружины. по ряду причин. Металлические пружины найти сложнее дней, и они довольно дорогие по сравнению с банджи-аккордами. Также, Банджи-аккорды легче обрезать до нужной длины и установить.Локально я могу купить банджи-аккорд во дворе (или метр) от местного поставщика оборудования и морского оборудования. я нашел что аккорды диаметром 3/8 дюйма хорошо работают. Вам понадобится около 5 футов … 2 куска длиной 30 дюймов. Я обнаружил, что некоторые из более дешевые бутылочные домкраты имеют довольно грубый ход и не убирайте только по одной нити эластичного шнура с каждой стороны. Но в этих случаях установка 2 нитей банджи-хорда 3/8 дюйма на стороны было более чем достаточно для выполнения этой работы. При использовании двух стоек на стороны, вам понадобится 10 футов банджи-корда. Используя несколько меньших прядей предпочтительнее использовать одну прядь очень большого диаметра. Пряди меньшего размера будут намного проще в установке и дешевле. замените, если одна цепь выйдет из строя. Если вы не можете найти банджи-аккорд по двор, тогда вы сможете купить банджи-аккорды с концами крючков прилагается в около 30 дюймов длины. Вам также понадобится пластик лента электрика и немного плетеной нейлоновой нити, чтобы использовать, чтобы связать с концов ваших банджи-аккордов.

  • Charles G. Morgan, 2009 Бутылочный домкрат Планы II Стр. 12

    Сводка необходимых материалов

    a) 6-тонный бутылочный домкрат

    b) #8 шурупы для дерева длиной 2,5 дюйма 18 штук

    c) #10 винты с круглой головкой длиной 1 дюйм 2 шт.

    d) винты #8 с круглой головкой длиной 5/8 дюйма 28 шт.

    e) круглая крышка распределительной коробки 5 шт.

    f) S-образные крючки 3/16 дюйма 4 шт.

    g ) 1-дюймовые угловые скобы 12 шт.

    h) Угловые скобы 1,5 дюйма 4 шт.

    i) Стальной уголок с прорезями длиной 23,5 дюйма 4 шт.

    j) Резьбовой стержень 5/16 дюйма длиной 4,5 дюйма 8 шт.

    k) Шестигранные гайки 5/16 дюйма 16 шт.

    l) Плоские шайбы 5/16 дюйма 16 шт.

    m) 2×4 брус длиной 20 дюймов 5 шт.

    n) 2×4 брус длиной 16 дюймов 4 шт. материал 16×18 дюймов 1 шт.

    q) материал столешницы 16×22 дюймов 1 шт.

    r) эластичный шнур диаметром 3/8 дюйма длиной 30 дюймов 2 шт.

  • Charles G. Morgan, 2009 Bottle Jack Press Plans II Страница 13 u) высококачественная масляная эмалевая краска или уретановое покрытие

    Изготовление верхней и нижней перекладин

    Возможно, вашим первым шагом должно стать изготовление верхней части и нижние планки. Как для верхней, так и для нижней планки начните с двух кусочки 2×4, каждый длиной 20 дюймов. Нанесите клей для дерева хорошего качества по широкой стороне и плотно прижать друг к другу с помощью зажимов или тиски. Затем вкрутите по крайней мере 3 винта длиной 2,5 дюйма с каждой стороны, чтобы держать все вместе.

    Если вы не знакомы с такой конструкцией, небольшая подсказка может быть в порядке. Работа будет проще, если вы сначала просверлите небольшую пилотную отверстия для ваших винтов. Работа будет еще проще, если вы намылите свой винты, прежде чем пытаться ввинтить их на место. Намылить винт, сначала смочите его, намазав слюной нитки. Затем перетащите нитки через кусок мыла для рук. Мыло винты сделает это гораздо проще поставить их на место. Закручивайте их до тех пор, пока головки находятся чуть ниже поверхности дерева. Используйте 3 винта, 2,5 дюймов в длину, с каждой стороны. У вас должно получиться 2 штуки, похожие на Рисунок 8.

    Рисунок 8: Ламинирование верхней и нижней планки

    Пиломатериалы, обозначенные как 2×4, в действительности имеют размеры 1,5 дюйма на 3,5 дюйма. Таким образом, ваши ламинированные конструкции теперь будут иметь толщину 3 дюйма и толщину 3,5 дюйма. дюйма в ширину.

  • Charles G. Morgan, 2009 Bottle Jack Press Plans II Стр. 14

    длина по изголовью. Однако все давление на верхнюю планку будет сосредоточена в его середине. Значит, нам нужно усилить верхнюю часть бар. У вас должен получиться еще один кусок бруса 2×4 длиной 20 дюймов. На на широкой стороне отметьте линию длиной в дюйм с одной стороны (3 дюйма с другой стороны). Используя пилу по дереву, разрежьте вдоль линия, чтобы дать вам кусок шириной 3 дюйма, 1,5 дюйма толщиной и длиной 20 дюймов (если у вас есть настольная пила, это будет хорошее время для его использования; но ручной пилы вполне достаточно для этого задание.) Нанесите клей на сторону шириной 3 дюйма и прижмите ее к краю. одной из частей, которые вы только что заламинировали. Затем прикрутите его на место с помощью шести 2,5-дюймовых шурупов. Ваша верхняя панель будет выглядеть как на рисунке 9.

    Рисунок 9: Верхняя панель

    На этом этапе вам необходимо установить верхнюю и нижнюю панели оставить на 24 часа, чтобы клей высох. я бы тоже порекомендовал что вы рисуете верхнюю полосу, нижнюю полосу и остальные части 2х4 качественной эмалевой краской на масляной основе. Как только краска будет высохнет, на изготовление пресса уйдет менее половины дня.

    Изготовление чашки домкрата

    Пока клей и краска высохнут, вы также можете сделай чашу для домкрата. Чашка позиционирует барана в правильное место на верхней планке и предотвращает скольжение штока. Делать чашки, начните с тщательного определения центра края лом куска 2х4 или 2х2. Стандартный пиломатериал размером 2×4 дюйма действительно просто Толщина 1,5 дюйма, а пиломатериалы 2×2 на самом деле имеют площадь всего 1,5 дюйма. Вы можете использовать любую форму asa; на рисунках я использую 2×2 материал. Возьмите один из ваших круговых перекрестков

  • Charles G. Morgan, 2009 Bottle Jack Press Plans II Стр. 15

    крышки коробок и прикрутите их к форме, как показано на рисунке 10.

    Рисунок 10: Металлический диск, привинченный к форме

    Установите диск и форму в тиски и согните молотком стороны диска вниз к сторонам формы, как на рисунке 11.

    Рисунок 11: Формирование стакана тарана

  • Чарльз Г. Морган, 2009 г. Схемы изготовления бутылочных домкратов II Страница 16

    Удалите винты, и у вас должна получиться деталь, Рис. 12.

    Рисунок 12: Частично сформированная чашка

    Далее вам нужно отметить две линии с каждой стороны; каждая строка будет 1,25 дюйма с одного конца, что должно оставить пространство 1,5 дюйма между двумя метками. Используйте ножовку, чтобы разрезать каждую сторону от конец отмеченной линии. Результат должен выглядеть так, как показано на рисунке 13.

    Рисунок 13: Частично сформированная чашка с прорезью

    Затем с помощью плоскогубцев согните каждый конец каждой стороны по направлению к противоположная сторона, что делает

  • Чарльз Г. Морган, 2009 г.Домкрат для бутылок Plans II Страница 17

    своего рода коробка посередине. Теперь у вас должен получиться кусок, который выглядит как на рисунке 14.

    Рисунок 14: Загнутые концы

    Чашку можно оставить в этом состоянии, хотя ее глубина может несколько мешать домкрату, когда плита полностью убран. Я бы порекомендовал вам использовать ножовку, чтобы вырезать коробку на глубину около дюйма, как показано на рис. 15.

    Рис. 15: Готовая чашка домкрата

  • Charles G. Morgan, 2009 г.Bottle Jack Press Plans II Стр. 18

    Создание петель на банджи-хомуте

    Еще одна небольшая задача, которую вы можете выполнить, ожидая покрасочных работ. сушить – это закрепить петли на концах эластичного шнура. Если вы приобрели банджи-корды длиной от 24 до 30 дюймов с крючки уже на концах, то этот шаг вам не понадобится… вы можете просто использовать ваши банджи-аккорды, как они есть. Однако, если вы купил банджи-корд во дворе, вам нужно будет обрезать его до длина и makeloops на каждом конце.

    Чтобы отрезать эластичный пояс, отмерьте 30 дюймов длины и оберните эту точку с пластиковой изолентой электрики. Затем используйте острый нож, чтобы прорежьте середину бинта и банджи-хомута. Это должно оберните каждый конец хорды лентой, которая сохранит Аккорд выглядит аккуратно и не дает ему распутаться. См. рис. 16.

    Рис. 16: Разрезание эластичного пояса

    Теперь вам нужно сделать петлю на каждом конце для S-образного крючка. если ты знакомы с работой с веревкой, вы можете просто сформировать петлю и скрутить ее как веревку. Тем не менее, я нахожу этот процесс утомительным, и я предпочитаю более простой метод.

    Плетеный нейлоновый шнур хорошо подходит для завязывания петель. США спички или зажигалки, чтобы расплавить конец аккорда, чтобы он не изнашивался. Затем вам нужно завязать специальный узел на хорде; узел – это промах узел на скользящем узле. Он затянется, но не ослабнет без труда. Для начала завяжите обычный скользящий узел на нейлоновом шнуре, как на рис. 17.

  • Charles G. Morgan, 2009 Bottle Jack Press Plans II Стр. 19

    Рис. 17: Узел скольжения

    Затем затяните узел скольжения, но оставьте большую петлю, как на Рис. 18.

    Рисунок 18: Затяните скользящий узел

    Затем протяните петлю шнура через петлю скользящего узла, как показано на рис. Рис. 19.

  • Чарльз Г. Морган, 2009 г., схема домкрата для бутылок II Стр. 20

    Рис. 19. Протяните петлю через

    петля скользящего узла, выворачивая петлю скользящего узла наизнанку, как показано на рисунке 20.

    Рисунок 20: Протяните свободный конец через

    Наконец, вам нужно затянуть исходную петлю скользящего узла вниз на хорду, оставив широкую петлю, как показано на рис. 21.

  • Charles G. Morgan, 2009 Bottle Jack Press Plans II Стр. 21

    Рис. 21: Затяните скользящий узел скользящий узел на беговой части хорды. Он подтянется, но если затянуть очень крепко, то заметно ослабнет. Продолжить через образуя петлю на конце банджи-аккорда, и оберните петлю двойной скользящий узел вокруг него дважды, как показано на рисунке 22.

    Рисунок 22. Оберните петлю скользящего узла дважды вокруг

    Тогда затяни двойной скользящий узел как можно туже… действительно риф на нем! Вы должны быть в состоянии частично сжать пояс банджи. К закончить, сделать пару простых узлов со свободными концами аккорд; используйте спичку или зажигалку, чтобы отрезать конец шнура.

    Рис. 23: Закрепите свободные концы

    Теперь вы можете просто вставить S-образный крючок в петлю, которую вы только что сделанный. Если вы используете маленькие талрепы, они часто имеют крючок на одном конце и закрытая петля на другом. Вы можете использовать тиски и плоскогубцы, чтобы открыть замкнутую петлю на талрепе, чтобы у вас крючки на обоих концах. Я считаю, что так же легко поставить банджихорд петлю через закрытую петлю на талрепе, прежде чем я свяжу Банджи-аккорд. Ваши готовые банджи-аккорды должны выглядеть так, как в Рис. 24.9

    Рис. 24: Готовые концы Соберите станину пресса. Сторона станины покрыта Formica будет верхом кровати; грубая сторона будет изнанка кровати. Начните с шероховатой стороны кровати. лицом вверх. Закругленный конец материала столешницы (если у вас есть закругленный конец) будет передним краем, а другой конец будет задний край. Используйте рулетку, чтобы разложить линии на дне кровати. доска. Нарисуйте одну линию посередине, 8 дюймов с каждой стороны, от задний край к переднему краю. Нарисуйте еще одну линию через кровать, 8 дюймов от заднего края. Наконец, нарисуйте еще одну линию через кровать, 16 дюймов от заднего края. Ваши линии макета должны выглядеть те, что на рис. 25.

  • Charles G. Morgan, 2009 Bottle Jack Press Plans II Страница 24

    Рис. 25: Разметка доски для кровати

    Поместите конец нижней планки на край нижней доски, выравнивание шва ламината с поперечной линией 8 дюймов от заднего края доски кровати. Затем сделайте линии, обозначающие ширина верхней полосы. Эти отметки должны быть на 1,5 дюйма с каждой стороны поперечной линии, как на рис. 26. Но если вы используете старый спасенный пиломатериал, он может быть немного шире 1,5 дюймов.

    Рисунок 26: Разметка ширины нижней планки

    Далее, на широкой стороне нижней планки, начертите линию разметки середина бара; это должно быть 10 дюймов от каждого конца, как в Рис. 27.

  • Charles G. Morgan, 2009 Bottle Jack Plans II Стр. 25

    Рис. 27: Отметьте среднюю линию нижнего стержня

    Нижний стержень и две 16-дюймовые детали 2×4 будут крепится к нижней панели с помощью 1-дюймовых угловых кронштейнов. Место узкий край нижней планки на плоской поверхности. Поставьте одну ногу кронштейна на плоской поверхности и другой ножкой против широкой стороне нижней планки, примерно в 6 дюймах от центральной линии. Использовать карандашом отметить на нижней планке положение отверстия для винта. Ты сделаем 4 таких отметки, по 2 с каждой стороны нижней планки. Встаньте каждый из двух частей 2×4 на ребре на плоской поверхности. Поместите одну ногу из кронштейн на плоской поверхности и другая нога против стороны 2×4, около 2 дюймов от одного конца; отметка на стороне 2×4 положение резьбового отверстия. Проделайте то же самое с противоположной стороны заканчиваться на той же стороне. Таким образом, на двух 16-дюймовых колесных дисках 2×4 должны быть отверстия. только с одной стороны. Отметив места отверстий, аккуратно просверлите пилотные отверстия. Затем с помощью 5/8-дюймовых винтов прикрепите 4 уголка скобы к нижней перекладине и по две к каждой из 2×4 штук. Ваш кусочки должны выглядеть, как на рисунке 28.

  • Чарльз Г. Морган, 2009 г., 2009 г. Схемы прессования бутылок II Стр. 2×4, поместите мин. позицию на нижнюю доску. Один из 2х4 идет по заднему краю нижней доски. Другой 2×4 помещается на поперечной линии, которая составляет 16 дюймов от заднего края. Снаружи края 2×4 должны быть на расстоянии 16 дюймов друг от друга. Эти два бара обеспечивают поддержка станины по краям валика. Нижняя полоса размещается на линии пересечения, которая находится на расстоянии 8 дюймов от заднего края. Линия вверх по центральной отметке на нижней планке с центральной отметкой на нижней панели и выровняйте края нижней планки с краем отметки, которые вы сделали ранее. Затем отметьте положение отверстий под винты. в нижней части кровати. Аккуратно просверлите пилотные отверстия. Ты НЕЛЬЗЯ просверливать нижнюю доску насквозь… просверлить достаточно, чтобы закрутить винты. Затем прикрутите нижнюю планку и два 2×4 в положение, как на рис. 29.. При использовании с кронштейны, 5/8-дюймовые винты не должны полностью проходить через нижняя доска.

  • Чарльз Г. Морган, 2009 г. Схемы пресса для изготовления бутылок II Стр. 27

    Рис. 29: Нижняя перекладина и прикрепленные опоры

    У вас останутся два 16-дюймовых отрезка 2×4. Завершить кровать, вы будете использовать угловые кронштейны и винты, чтобы прикрепить эти плоские через нижнюю перекладину и опоры, как показано на рис. 30.

    Рис. 30: Готовая кровать

    Крепление стоек и верхней перекладины

    Теперь вы готовы прикрепить стойки к готовому прессу. кровать и установите верхнюю планку. Переверните готовую кровать из положение на рис. 30, чтобы столешница была направлена ​​вверх. На каждом конце, вы собираетесь зажать нижний стержень между двумя уголками с прорезями, при этом одна плоская сторона каждого угла должна быть прижата к нижняя планка и одна плоская сторона рядом с бортиком кровати. См. рисунок 31.

    Рис. 31: Зажмите нижнюю перекладину между стойками

    Оставьте гайку и шайбу на одном конце каждого болта, но снимите гайка и шайба с другого конца. Вставьте один болт через самое нижнее отверстие в одной стойке, затем через самое нижнее отверстие в другой в вертикальном положении. Затем добавьте шайбу и гайку к другому концу болта. Гайки должны находиться внутри угла на обеих деталях. стойки над одним концом нижней планки и вставьте другой болт сквозные отверстия в стойках как можно ближе к верхней части нижней планки как вы можете. В моем случае это будет 6-я лунка от нижний. Затяните гайки вручную. другой конец нижней полосы, и вы должны прийти к конфигурация, показанная на рис. 31.

    Перед установкой верхней планки необходимо установить подложку тарелки и чашка для домкрата. Верхняя часть верхней панели является боковой где вы можете увидеть шов между двумя 2x4s. Нижняя часть верхняя планка — это сторона, где ламинируется 2×3. Начните с отметки центральная линия в продольном направлении на нижней части стержня и поперечные центральные линии по бокам и по дну. результат должен выглядеть так, как показано на рис. 32.

  • Charles G. Morgan, 2009 Bottle Jack Press Plans II Страница 29

    Рис. 32: Отметки центра на верхней перекладине

    Положите одну из крышек круглой распределительной коробки на перекладину и отцентрируйте его на глаз. Вы должны быть в состоянии видеть продольный центр линию через резьбовые отверстия в пластине. Отметьте позиции для два винта и просверлите два направляющих отверстия. Затем сложите свой узел крышки коробок, совместите их отверстия для винтов и поместите чашку домкрата сверху с отверстиями для винтов также на одной линии. Затем прикрепите все работает до нижней части верхней планки с двумя круглыми головками #10 винты. Результат будет выглядеть как на рисунке 33.

    Рис. 33: Опорные пластины и чашка домкрата прикреплены

    Вернитесь к стойкам. Вставьте болт через две стойки с каждой стороны, через 8-е отверстие сверху. Ставим шайбы и гайки на концах, но не затягивайте их. Теперь вы должны быть в состоянии

  • Charles G. Morgan, 2009 Bottle Jack Press Plans II Page 30

    вставьте верхнюю перекладину между стойками чашкой вниз, опираясь на только что вставленные болты. затем вставьте оставшиеся два болта через самые верхние отверстия в стойки и наденьте шайбы и гайки на болты. Организовать стойки и верхнюю перекладину так, чтобы стойки были равноудалены от двух заканчивается, и поэтому между доской кровати есть зазор около 1/4 дюйма. и стойки. Затем затяните все гайки, верхнюю и нижнюю, чуть чуть больше, чем на пальцах. Результат будет выглядеть как на рисунке 34.

    Рис. 34. Верхний стержень на месте

    Установка плиты, домкрата и банджи-связей

    предусмотрите возможность прикрепить концы хорды к плите. Когда установлена, сторона валика Formica будет обращена вниз к доска кровати. Нам нужны только очень гладкие поверхности для печати. Ты собираются установить модифицированные 1,5 дюймовые уголки как точки крепления банджи-хомута. Поместите немного лома 2×4 под валик, гладкой стороной валика вверх. На каждого сбоку, с каждой стороны выемки, поместите по одному из кронштейнов посередине между краем канавки и краем плиты. Длинная сторона скобы должна свисать вниз, а одна сторона отверстия плоская на гладкой поверхности валика. Отметить положение одного отверстия для винта в каждом кронштейне. Удалить кронштейны и просверлить неглубокие пилотные отверстия. Затем, используя ваш короткий винты, прикрепите кронштейны к валику. Результат

  • Чарльз Г. Морган, 2009 г., 2009 г. Планы бутылочного домкрата II Страница 31

    будет выглядеть, как на Рис. 35.

    Рис. 35: Кронштейны, прикрепленные к валику

    Переверните валик гладкой стороной вниз. Затем по удерживая пластину под углом, вы можете вставить ее между стойки на станину пресса, как показано на рис. 36.

    рис. уложите пластинчатый сифон сверху. Затем используйте обрезки пиломатериалов или старая телефонная книга для поддержки валика и ребра жесткости примерно на 2,5 дюйма или так с кровати. Оставьте достаточно места для размещения бутылочного домкрата на верхней части ребра жесткости, чтобы домкрат находился на одной линии с чашкой домкрата на верхней панели. См. Рисунок 37.

  • Чарльз Г. Морган, 2009 г. Планы пресса для бутылочного домкрата II Стр. 32

    Рис. 37. Плита, элемент жесткости и домкрат на месте

    нижние стержни в соответствующие положения. Закройте вентиль на поддомкратьте и медленно надавите. Когда вы оказываете давление, верхняя полоса начнет подниматься. Продолжайте надавливать до тех пор, пока не сдвинется ручка домкрата становится довольно жесткой. В этот момент верхняя полоса сместится к самому верхнему болту с каждой стороны, оставив небольшой зазор между нижней частью верхней планки и вторым болтом. В Кроме того, нижние болты с каждой стороны стоек будут были плотно прижаты к нижней части нижней планки. резьба болтов начнет входить в верх и низ бары. Глядя на это со стороны, все должно выглядеть так, как показано на рисунке. 38. Обратите особое внимание на зазор между нижней частью верхней планки и ближайший болт и зазор между верхней частью нижней планки и ближайший болт.

  • Чарльз Г. Морган, 2009 г. Схемы пресса для бутылочного домкрата II Страница 33

    Рис. 38. Применение натяжения

    Теперь, когда пресс натянут, вы можете воспользоваться гаечным ключом. и плоскогубцами затяните гайки на концах болтов. Действительно достаточно плотно затяните гайки на самом верхнем и самом нижнем болтах. Однако затягивайте гайки с другой стороны только умеренно. болты, так как небольшой зазор будет означать, что угол с прорезями будет начинают гнуться, если слишком сильно затянуть гайки.

    Теперь вы готовы установить эластичный пояс. С одной стороны плиты, просто зацепите S-образные крюки (или талрепы) на каждом конце эластичного пояса в выступающие угловые скобы. Если ты используя талрепы, убедитесь, что они максимально открыты для укажите максимальную длину. Затем растяните банджи-аккорд вверх и на стойки и на верхнюю перекладину. Повторите с другой стороны. если ты обнаружить, что у вас нет сил растянуть аккорд рукой, вы можно использовать кусок дерева, чтобы установить хорду на место, как в Рисунок 39.

  • Charles G. Morgan, 2009 Bottle Jack Press Plans II Страница 34

    Рис. стойки, убедитесь, что пояс упирается внутрь стоек и через верхнюю полосу, как на Рисунке 1 выше или Рисунке 40 ниже. Установив банджи-связки, вы можете открыть клапан на домкрате. Банджи-связки должны поднимать плиту против домкрата, заставляя баран втягиваться. Вы можете удалить материал, который вы использовали для заблокировать плиту.

    Если валик не втягивается полностью, необходимо либо немного укоротите банджи-хорды или используйте две нити банджи-хорда с каждой стороны. Если вы используете талрепы, затяните талрепы. В противном случае, чтобы немного укоротить банджи-аккорды, вы можете попробовать просто завязывая пару узлов в каждом. Сокращать Кроме того, разрежьте нейлоновый галстук с одного конца, переместите петлю вверх по хорде. немного и снова завяжите петлю. Окончательный результат должен выглядеть так, как показано на рисунке 40.

  • Чарльз Г. Морган, 2009 г.Схемы пресса для бутылочного домкрата II стр. 35

    Рисунок 40: Готовый пресс

    можно отрегулировать положение плиты так, чтобы она свободно висела, уровне и находится по центру между стойками. немного свободного хода, чтобы он мог самовыравниваться во время печати.

    На моем прессе зазор чуть больше 3 дюймов между плита и кровать. Эта сумма оказалась достаточной для моего потребности в течение многих лет. Однако, если вы знаете, что собираетесь часто требуется больший зазор, вы можете сконструировать свой пресс с более длинные стойки с самого начала. Конечно, это добавит стоимость и вес пресса.

    Если вам просто нужно больше места в редких случаях, есть альтернатива. Просто вырежьте 4 куска стали с прорезями примерно 3 или 4 дюймов длиннее требуемого дополнительного зазора, и используйте их как надстройки к существующим стойкам. Снимите верхнюю панель. В ее Текущая конфигурация, стойки расположены с одной частью L параллельно длине кровати и близко к ней, с другая часть L против верхней панели, ориентированная к концу бар. Ваши расширения будут иметь одну часть L

  • Charles G. Morgan, 2009 Bottle Jack Press Plans II Страница 36

    напротив верхней перекладины, но направленный от конца; другой часть L будет прикреплена болтами к существующей стойке. Перекрываются каждый удлинение и существующая стойка на 2 отверстия и используйте 2 болта для держите каждую на месте. См. рис. 41. После того, как 4 удлинителя будут прикручены болтами на, вы можете переустановить верхнюю панель. С дополнительным зазором вы возможно, необходимо удлинить банджи-аккорды.

    Рисунок 41: Удлинитель стойки

    Изготовление раздвижной доски

    Вам будет намного проще пользоваться прессом, если вы сделаете выдвижная доска. Доска для скольжения – это просто гладкая поверхность, на которой вы сложите печатную форму, бумагу, а затем войлок (или другой материал подложки). Тогда вы можете легко вставить весь бутерброд в пресс между станиной и плитой. Затем вы закрываете клапан на домкрат и надавите. Отпустите клапан, чтобы позволить стол, чтобы подняться. Затем вы можете легко удалить бутерброд из нажмите с помощью скользящей доски. Снимите войлок и печать. Перекрасьте свою тарелку, и вы снова готовы к работе.

    Оргстекло — отличный материал для раздвижной доски. Это непроницаем для масла и воды, и его можно легко очистить, если вы получить любые чернила на нем. Вырежьте лист плексигласа размером 16х22 дюйма. Этот размер будет поддерживать полную половину листа бумаги для печати. Используйте красный и черный перманентные фломастеры для рисования линий на одной стороне оргстекло. Начертите

  • Charles G. Morgan, 2009 Bottle Jack Press Plans II Стр. 37

    красными линиями следующим образом:

    1 продольная центральная линия1 поперек центральная линия2 поперек линии 8 дюймов по обе стороны от поперечной центральной линии2 диагональные линии из угла в угол

    Затем равномерно проведите продольные и поперечные линии черным цветом. интервалы от центральных линий, чтобы сформировать сетку. Мои нарисованы с интервалом в один дюйм. Раздвижная доска показана на рисунке 42.

    Рис. 42: Выдвижная доска

    Эти линии облегчат размещение печати тарелки и бумага лежат под центром валика. красные поперечные линии по обе стороны от центра отмечают положение края плиты. Я использую свою скользящую пластину с линиями на нижняя сторона, рядом с кроватью, чтобы не смещать метки на бумагу или любой другой промежуточный материал. И если я получу чернила на выдвижной доске, я не хочу рисковать удалением моего линии, когда я удаляю чернила.

    Если точное совмещение не является проблемой, табличка может быть центрируется глазом в точке пересечения красных линий. Тогда бумага может быть аналогичным образом центрирована на верхней части тарелки. Наконец, если желаемая подложка помещается поверх бумаги. я почти всегда использую пару слоев тонкой ткани войлока в качестве подложки. я нахожу войлочная основа значительно помогает получать ровные отпечатки.

    Регистрация шаблона

    Регистрация на глаз может быть довольно удачной. Легко можно улучшить, добавив прозрачную пластиковую крышку лист к вашей скользящей доске. Мне нравится использовать самый тяжелый вес доступны из прозрачной пластиковой скатерти материал из ткани магазин. Материал прозрачный и довольно мягкий. Отрежьте кусок того же размера, что и ваша выдвижная доска. Прикрепите его с одного конца скотчем или с парой пружинных зажимов. На газетном листе нарисуйте контур бумаги, которую вы будете использовать для печати. Удалить бумаги для печати, расположите пластину на газетном листе по желанию и затем обведите его. Наденьте распечатку новостей на скользящую доску. под пластиковым листом, чтобы пластина располагалась примерно в середина раздвижной доски. См. пример на рис. 43.

    Рис. 43: Регистрация шаблона

    При использовании просто аккуратно поместите пластину с краской по контуру. Затем, используя контур для бумаги, аккуратно поместите бумагу поверх плита. Накрыть войлоком и вставить все в пресс.

    Один и тот же метод можно использовать для печати нескольких неперекрывающихся плиты одновременно. Контур каждой пластины делается в соответствующее положение в контуре бумаги. чернила Затем пластины могут быть размещены довольно последовательно от одного отпечатка к другому. следующий.

  • Чарльз Г. Морган, 2009 Bottle Jack Press Plans II Стр. 39

    Регистрация пружинного зажима

    Иногда нам нужно напечатать несколько пластин, которые зарегистрированы к таким же двум перекрещивающимся кромкам на каждой пластине. это важно в такие случаи, чтобы иметь возможность размещать пластины последовательно в точном одинаковое положение относительно бумаги. Если нам не нужно позволять чернила сохнут между отпечатками, мы можем просто прикрепить бумагу к один конец скользящего листа, и последовательно размещают пластины.

    Пожалуй, самый простой способ — приклеить коврик в форме буквы L. конфигурация для размещения пластин. Вы получите лучшие результаты если вы оставите зазор в углу буквы L, как показано на рисунке 44.

    Рис. 44: Расположение пластины L

    Первая пластина окрашена и установлена ​​на место. Затем бумага помещается на скользящую доску над плитой и закрепляется сверху край с пружинными зажимами. После добавления войлока пластина печатается. Поскольку скользящая доска выходит за пределы станины пресса при правильном расположении зажимы очистят кровать и Не заставляйте скользящую доску изгибаться. См. рис. 45. 9

    Рис. 45. Регистрация пружинного зажима из пресса и войлока удаляются. Но вместо удаления бумагу, она просто загибается назад, так что первую тарелку можно удалены, и можно установить вторую пластину. Тогда бумага плюхнулся на вторую пластину и распечатал, как раньше. тот же процесс продолжается до тех пор, пока все пластины не будут напечатаны на один лист. Затем пружинные зажимы удаляются, и готовая печать удалена. Следующий лист печатается таким же образом.

    Регистрация роликов также полезна, когда нужно сделать несколько проходит с той же пластиной. Например, таблички может не быть. хорошо перенося чернила в определенных местах. Не двигая бумагу, пластину можно повторно закрасить и напечатать несколько раз, чтобы затемнить свет области.

    Регистрация булавки

    Иногда невозможно оставить бумагу на месте в заказать печать нескольких пластин. Например, может потребоваться разрешить чернила высыхают между несколькими проходами. Или, если вы делаете сокращение печать, вам нужно распечатать все изображения из каждого состояния пластины перед изменением пластины для печати следующего этапа. Штырь регистрация является хорошим решением для этих случаев.

  • Чарльз Г. Морган, 2009 Bottle Jack Press Plans II Страница 41

    Регистрация штифтов обычно связана с литографией, но можно использовать с хорошим эффектом и с другими методами. У меня есть некоторые коммерческие литографы регистрационные булавки, но я тоже нахожу их короче для моих целей. Итак, я делаю свой собственный. См. Рисунок 46.

    Рисунок 46: Самодельные регистрационные штифты

    Заглушки на этих штифтах имеют длину в один дюйм. булавки всегда расположены так, чтобы очистить валик, поэтому они могут быть любой длины. Заглушки изготовлены из пластикового дюбеля размером 1/4 дюйма. Конец дюбеля слегка сужается; Я использую ручную точилку для карандашей для работы, но вы можете использовать напильник или вращать дюбель против точильного камня. Табы вырезаны из старых дисков. Компакт-диски легко режут по надрезам их острым ножом, а затем быстро согнуть, чтобы они сломались по намеченной линии. Углы вкладок закруглены с напильник, наждачная бумага или шлифовальный круг. Заглушки приварены к вкладки, используя каплю или две хлористого метилена, но любой хороший клей подходит для пластика.

    Чтобы использовать регистрационные булавки, вы должны сначала проделать отверстия вдоль одной конец вашей статьи. Вся бумага, которая будет использоваться для вашего издания, должна быть пробиты с точно таким же расстоянием между отверстиями. За Для этой цели вы можете использовать стандартный дырокол с 3 отверстиями. В Северной Америке Стандартные дыроколы на 3 отверстия делают отверстия диаметром 1/4 дюйма или 6 мм. в диаметре. Небольшая разница не будет иметь значения. Для стандарта 3 дырокол, я предпочитаю использовать сверхмощный вид, так как они не предположим, что вы используете 8,5×11

  • Charles G. Morgan, 2009 Bottle Jack Press Plans II Страница 42

    -дюймовая бумага, поэтому краевой упор обеспечивает большую гибкость.

    Однако, чем шире вы сделаете отверстия, тем лучше Регистрация. Итак, вы можете предпочесть сделать домашний пунш, который позволяет размещать отверстия на любом расстоянии друг от друга. Чтобы сделать такой дырокол, купите два дырокола меньшего размера; я нахожу их в секонд-хенды по доллару-два за штуку. у них апластический дно, которое плотно прилегает к металлическому корпусу. Пластиковое дно съемный, поэтому вы можете сбрасывать точки макулатуры, которые пробиты из вашей бумаги. Поместите два из двух дыроколов на доску. желаемое расстояние друг от друга. Вставьте лист плотной бумаги в удары таким образом, чтобы горлышки ударов находились на прямой линии. затем используйте карандаш, чтобы тщательно обвести основания двух пуансонов, где они сидят на доске. Снимите основания с пуансонов и поместите пару винтов через каждое основание в доску, чтобы удерживать их место. Затем вы можете снова собрать два пуансона. См. рис. 47 для моего два удара.

    Рис. 47. Дыроколы

    Пробив отверстия на одном конце бумаги, расположите бумага на скользящей доске, где это необходимо, с отверстиями на одном конце где они будут свободны от плиты. Затем близко к одному краю бумагу, вставьте огрызок регистрационной булавки в отверстие и заклейте скотчем. язычок вниз к скользящей доске. Аналогично поместите еще один регистрационную булавку в отверстие по направлению к противоположному краю и приклейте ее скотчем вниз. См. рис. 48.

  • Чарльз Г. Морган, 2009 г.

    Рис. 48. Размещение регистрационных штифтов

    Теперь вы можете удалить бумагу и вернуть ее в точно такое же положение. расположение на выдвижной доске. Вы можете использовать расположение L для тарелок как описано ранее.

    Например, предположим, что вы хотите сделать уменьшенную печать. Ты начинаешь с вашим первым состоянием блока и сделайте матовую доску L, чтобы найти блок на скользящей доске. Пробейте всю бумагу с помощью такая же настройка на дыроколе. Нарисуйте свой блок, поместите страницу на булавки и печать. Удалите страницу и отложите ее в сторону. Перекрасить ваш блок, поместите его обратно в L, поместите еще одну страницу на булавки и распечатать его. Продолжайте на протяжении всего выпуска. Затем подготовьте свой блок для следующего этапа… т. е. вырезать часть блока. Затем обведите блок вторым цветом, поместите его обратно в букву L, поместите одну из ранее напечатанных страниц на булавки и распечатайте ее. Продолжайте работу с другими страницами. Продолжайте на всех этапах сокращение. В конце пробега просто оторвите край пробитые отверстия.

    Если вы печатаете на влажной бумаге, значит проблема с пин-регистрацией. Если бумага влажная, то пробитые отверстия будет иметь тенденцию увеличиваться или даже рваться, разрушая регистрацию. К чтобы избежать этой проблемы, прежде чем смочить бумагу, нарисуйте примерно 1 дюйм полоса шеллака с обеих сторон бумаги, где она будет пробит. Дайте шеллаку полностью высохнуть, а затем пробейте как обычно. Когда вы намочите бумагу, шеллак предотвратит попадание воды. вторжение в пробитую область и ослабление отверстий. Поскольку вы конец с пробитыми отверстиями все равно оторвет, шеллак не должны мешать вашей печати.

  • Charles G. Morgan, 2009 Bottle Jack Press Plans II Стр. 44 регистрация при использовании трафаретной печати. Есть некоторые незначительные различия между его использованием здесь и использованием трафаретной печати.

    Предположим, вы хотите напечатать несколько пластин, которые не зарегистрированы друг на друга каким-либо образом. Возможно, вы сделали ошибку, когда создавая пластины, и теперь вы обнаружите, что их регистрация ошибочна. Или, возможно, вы хотите объединить изображения с нескольких пластин, которые были изначально не предназначались для совместной печати. Проблема в, как можно зарегистрировать изображения постфактум?

    Решение состоит в том, чтобы распечатать ключевое изображение на прозрачном листе. и используйте этот лист для размещения каждой пластины. Ваш прозрачный лист должны быть точно зарегистрированы, и для этой цели я предпочитаю булавку регистрации, так как позволяет снять прозрачный лист и позже заменен на той же должности. (Кроме того, при выполнении трафаретная печать, прозрачный лист приклеивается к основе на одном сторона. Он используется для позиционирования бумаги для каждого отпечатка, а затем перевернулся с пути, чтобы на самом деле сделать печать на бумаге. Отсюда и название.)

    Мне нравится использовать прозрачную пластиковую скатерть, как и раньше. описано. Отрежьте кусок размером с скользящую доску и пробейте отверстия для регистрационных штифтов на одном конце. Одна из ваших тарелок должна быть достаточно подробным, чтобы его изображение позволило вам позиционировать другие пластины, назовите это ключевой пластиной. (Вы всегда можете сделать такой тарелка, даже если она в конечном итоге не станет частью вашего готового печати.) Используйте быстросохнущие чернила на водной основе, чтобы покрасить эту ключевую пластину. я используйте чернила для блочной печати Speedball на водной основе, потому что они высыхают быстро, но легко смывается после высыхания. Использовать Lрегистрация ключевой пластины и регистрация штифта для прозрачный лист и распечатайте изображение ключевой пластины на прозрачный лист. В качестве примера см. Рисунок 49.для ключа пластина.

  • Charles G. Morgan, 2009 Bottle Jack Press Plans II Стр. 45

    Рис. Чернила на водной основе Speedball, как показано на рисунке 50.

    Рисунок 50: Печать на прозрачной пленке

    Печать на прозрачной пленке не обязательно должна быть идеальной. Это просто должен быть достаточно хорошим, чтобы найти другие пластины. После прозрачная пленка высохла, ее можно использовать для размещения другого пластины на выдвижной доске. Просто верните прозрачность это

  • Чарльз Г. Морган, 2009 Bottle Jack Press Plans II Страница 46

    регистрационные штифты, вставьте следующую пластину под пленку, и перемещайте пластину до тех пор, пока она не будет должным образом зарегистрирована. Видеть Рис. 51.

    Рис. 51. Размещение следующей пластины

    Как только следующая пластина будет установлена, снимите прозрачную пленку и прикрепите коврик лентой к выдвижной доске для положения L. См. рисунок 52.

    Рисунок 52: L-регистрация следующей пластины

    В этом случае ключевая пластина фактически будет напечатана последний. Две промежуточные пластины были установлены и зарегистрированы с прозрачность, а затем печатается. Последним шагом было использование прозрачность, чтобы переместить ключевую пластину, а затем распечатать ее. См. Рисунок 53 для окончательной печати.

  • Charles G. Morgan, 2009 Bottle Jack Press Plans II Стр. 47

    Рис. 53: Окончательный отпечаток

    После того, как ваше издание будет завершено, вы можете смыть изображение ключевого блока от прозрачности и использовать прозрачность для другого изображение.

    Заключение

    Бутылочный домкрат – недорогой, но прекрасный универсальный инструмент для многих видов печати. Если вы построите свой собственный, к удовольствию прибавится ваша гордость за собственные достижения его использования. Если у вас есть какие-либо вопросы, комментарии или предложения, Пожалуйста, не стесняйтесь связаться с нами.

Музей искусств Балтимора

  • Облизости
  • Пресс-комната
  • Пресс-релиз
12 декабря 2017 г.

Odissey.

BALTIMORE, MD (ОБНОВЛЕНО 6 марта 2018 г.) — Этой весной Балтиморский музей искусств (BMA) представит первую выставку, посвященную скульптурам известного современного художника Джека Уиттена. Odyssey: Скульптура Джека Уиттена, 1963-2017 , , выставленная с 22 апреля по 29 июля 2018 года, раскрывает обширную и совершенно неизвестную часть работ покойного художника. Выставка «Одиссея», организованная совместно с Метрополитен-музеем (The Met), представляет 40 скульптур Уиттена, созданных в Греции за его пятидесятилетнюю карьеру. Созданные из разнообразного спектра
материалов, включая дерево, мрамор, медь, кость, рыболовную проволоку и личные сувениры, работы сочетаются с африканскими, минойскими и кикладскими скульптурами и предметами, которые вдохновляли Уиттена на протяжении многих лет. Выставка также объединяет 9 работ Уиттена.Серия 0059 Black Monoliths впервые показывает, как скульптура повлияла на его картины. Эту выставку курируют Кэти Сигел, старший куратор программ и исследований BMA и кафедра современного американского искусства в Университете Стоуни-Брук, а также Келли Баум, Синтия Хейзен Польски и Леон Польски, куратор отдела современного искусства в The Met.

«Что особенно примечательно в Одиссея: Скульптура Джека Уиттена , так это то, что мы не только разнообразим подход, который мы используем для изучения художника, но и смотрим на совершенно неизведанную, но очень богатую грань творчества художника», — сказала BMA Дороти. Вагнер Уоллис Режиссер Кристофер Бедфорд. «Мы особенно рады сотрудничать с The Met, таким влиятельным источником для Уиттена в его ранние годы, и исследовать весь спектр практики Уиттена и проиллюстрировать, как его скульптуры повлияли на его широко известные картины».

Уиттен был одним из самых важных художников своего поколения и оказал большое влияние на молодых афроамериканских художников. Его картины варьируются от фигуративных работ, посвященных гражданским правам в 1960-х годах, до новаторских экспериментов с абстракцией в 70-х и 80-х годах и недавних работ, увековечивающих память исторических деятелей черной культуры, таких как Ральф Эллисон и У.Э.Б. Дюбуа. Уиттен начал заниматься резьбой по дереву в 1960-х годах, чтобы понять африканскую скульптуру как с эстетической точки зрения, так и с точки зрения его собственной идентичности как афроамериканца. Работа разрослась неожиданным образом, когда в 19В 69 году он начал проводить лето на греческом острове Крит. Там Уиттен был вдохновлен древними кикладскими и минойскими произведениями этого региона, признавая их функциональную роль в обществе как хранилищ силы, памяти, чувственности и духовности, во многом подобно африканским произведениям, которые он видел в учреждениях Нью-Йорка. Находчивость жителей Крита и их связь с природой и материальной жизнью напомнили ему о собственном воспитании в Алабаме. На Крите его материалы расширились за счет местного дерева и мрамора, а также костей, оставшихся после его рыбацких экскурсий. Эти органические материалы, сформированные с помощью таких техник, как резьба, выжигание и агрегация, придали его работам глубокую связь с ритуалами, природой и самыми фундаментальными переживаниями человеческой жизни. Уиттен рассматривал свою собственную работу как последний эпизод в долгой истории обмена между Африкой, африканской диаспорой и Средиземноморьем. Как писал художник в своем студийном журнале в 1975: «Я осознаю тот факт, что это традиция в искусстве, с которой я должен быть связан — произведение искусства, функция которого мотивирована традицией африканской скульптуры — МОЙ ПУТЬ, а не европейская интерпретация Пикассо».

Одиссея: Скульптура Джека Уиттена , 1963-2017 представляет примеры работ, которые вдохновили Уиттена, с резными фигурами из Кот-д’Ивуара, Демократической Республики Конго, Габона, Гвинеи, Мали, Нигерии и Сьерра-Леоне, взятыми из выдающихся произведений BMA. коллекция африканского искусства; а также предметы с Кипра, Крита и Пелопоннеса из собрания Художественного музея Уолтерса в Балтиморе. Галерея, посвященная 9-му Уиттену.0059 «Черные монолиты» , серия картин, посвященных афроамериканским деятелям культуры, раскрывает связь между картинами Уиттена и его ранее неизвестными скульптурами и знаменует собой первый раз, когда эти работы выставляются вместе. Его предметы для серии Black Monolith включают W.E.B. Дюбуа, Мухаммед Али и Майя Анжелу, среди прочих.

«Очень волнующе поделиться неизвестным аспектом современного мастера, особенно когда он так много говорит о видении и процессе художника», — сказал Сигел. «Скульптура Уиттена представляет собой новое понимание культуры как продукта переплетенных, а не противоположных африканских и европейских традиций. И при этом он позиционирует черную идентичность как центральную часть широкого космополитического гуманизма».

Знакомство Уиттена с африканским искусством произошло, когда он в молодости летом 1958 и 1959 годов посетил Музей Метрополитена и Бруклинский музей в Нью-Йорке. в африканской диаспоре. Уиттен переехал в Нью-Йорк в 1960 году и остался там после окончания Cooper Union в 1964 году, изучая коллекцию африканского искусства, принадлежавшую его первому арт-дилеру Аллану Стоуну, и внедрив себя как в живописную сцену в центре Нью-Йорка, так и в круги окраин. черных художников, таких как Ромар Берден. Уиттен создавал скульптуры в частном порядке, даже когда он стал известен как важный художник, нарушающий границы. Он экспериментировал с материалом и методами, используя множество акриловых полимеров и исследуя различия в вязкости, прозрачности, блеске и эластичности. Для создания своих картин Уиттен использовал изобретательный и широкий спектр материалов, таких как оксид железа, сухие пигменты, измельченный майлар, пепел, кости и кровь. Материалы и обращение с ними несут глубокое метафизическое и социальное значение.

Джек Уиттен

Уиттен родился в Бессемере, штат Алабама, в 1939 году. В своей работе он вырос на юге Джима Кроу и испытал исторические и личные переживания в борьбе за свободу. Первоначально он планировал карьеру военного врача и начал доврачебное обучение в Институте Таскиги в Алабаме, где его вдохновило наследие Джорджа Вашингтона Карвера как ученого, изобретателя и художника. Уиттен стал все более активно участвовать в растущем Движении за гражданские права, посещая автобусный бойкот в Монтгомери, чтобы услышать видение Мартина Лютера Кинга-младшего об изменившейся Америке. Он также участвовал в демонстрациях за гражданские права в Батон-Руж, штат Луизиана, во время изучения искусства в Южном университете. Уиттен окончил Cooper Union в 19 лет.64 и впервые начал показывать свои работы в Нью-Йорке в галерее Аллана Стоуна на групповой выставке в 1965 году и персональной выставке в 1968 году. передвижная выставка, организованная Музеем современного искусства Сан-Диего в 2014-2015 гг.; Джек Уиттен: Erasures в Колледже искусств и дизайна Саванны в 2012 году; выставка мемориальных картин в Центре современного искусства Атланты в Джорджии в 2008 г .; персональная выставка в MoMA PS1 в 2007 году; 10-летняя ретроспектива в Музее-студии в Гарлеме в 1983; и персональная выставка в Художественном музее Уитни в 1974 году. Его мощная картина «9-11-01» (2006) была включена в 55-ю Венецианскую биеннале в 2013 году и в настоящее время выставлена ​​​​в Художественном музее Балтимора. Уиттен был награжден Национальной медалью искусств от президента Барака Обамы в 2016 году, был принят в музей и школу Национальной академии и в том же году получил почетную докторскую степень Университета Брандейса. Работы Уиттен находятся в многочисленных престижных коллекциях, в том числе в Музее современного искусства, Музее американского искусства Уитни, Метрополитен-музее и Тейт в Лондоне. Художник ушел из жизни в январе 2018 года.

Спонсоры выставки
Одиссея: Скульптура Джека Уиттена , 1963-2017 щедро спонсируется Фондом Элвина и Фанни Б. Тальхаймер, Сюзанны Ф. Коэн, Anonymous, Хайди и Брайана Бергуис, Эми Л. Гулд и Мэтью С. Полк-младший, Гай
и Нупур Парех Флинн, Благотворительный фонд ЛаВерна Хан, Нэнси Дорман и Стэн Мазарофф, Эми и Марк Медоуз, Клер Замойски Сигал, Благотворительный фонд Дороти Вагнер Уоллис, Эдди С. и С. Сильвия Браун, Эйлин Харрис Norton Foundation, Ilene и Michael Salcman и Hauser & Wirth.

О Балтиморском художественном музее

Основанный в 1914 году, Балтиморский художественный музей (BMA) вдохновляет людей всех возрастов и профессий с помощью выставок, программ и коллекций, которые рассказывают обширную историю искусства — сложные давние повествования и обретение новых голосов. Наша выдающаяся коллекция из более чем 97 000 предметов охватывает многие эпохи и культуры и включает в себя крупнейшее в мире публичное собрание работ Анри Матисса; одна из лучших в стране коллекций гравюр, рисунков и фотографий; и быстро растущее количество работ современных художников разного происхождения. Музей также отличается неоклассическим зданием, спроектированным американским архитектором Джоном Расселом Поупом, и двумя прекрасными ландшафтными садами с множеством современных и современных скульптур. BMA расположен в трех милях к северу от Внутренней гавани, рядом с главным кампусом Университета Джона Хопкинса, и имеет местное отделение на рынке Лексингтон.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
