Содержание

необходимые материалы и инструменты (видео)

Для того чтобы собрать пресс гидравлический своими руками, требуется знать принцип работы и особенности конструкции устройства.

Расчет давления в гидравлическом прессе производится по формуле Паскаля.

Принцип действия гидравлического пресса и его использование

Агрегат предназначен для обработки различных изделий, изготовленных из разных материалов. Обработка изделий осуществляется при помощи высокого давления. Нормальную работу прибора обеспечивает использование специальной жидкости. В гидравлическом прессе эта жидкость находится под высоким давлением. Главные рабочие элементы конструкции – два основных цилиндра, которые имеют разный размер: в емкости меньшего цилиндра осуществляется увеличение давления жидкости и передача ее в рабочий цилиндр, который имеет больший диаметр. Между собой цилиндры сообщаются при помощи специального трубопровода высокого давления или специального канала. В большом цилиндре располагается поршень, на который действует подаваемая под большим давлением жидкость. В качестве рабочей жидкости в конструкции используется специальное масло. С поршня, расположенного в рабочем цилиндре, усилие передается на рабочий инструмент, с помощью которого осуществляется обработка заготовки.

Рабочее тело гидропресса – машинное масло.

Для осуществления производственных операций и предотвращения смещения заготовки каждая конструкция агрегата оснащается упором, который обеспечивает устойчивое положение заготовки для обработки.

Рабочий цилиндр в конструкции устройства располагается чаще всего в вертикальном положении. Горизонтальное положение рабочего цилиндра встречается в некоторых агрегатах, имеющих специальное назначение.

Существует большое количество разнообразных моделей гидравлических прессов, которые способны развивать давление до нескольких тысяч тонн. Конкретный показатель оказываемого давления подбирается в соответствии с особенностями обрабатываемого изделия и поставленными задачами.

Гидравлический пресс применяется в процессе проведения обработки труб, при необходимости проведения прессования различных изделий, при изготовлении различных прессованных изделий из резины, стружки древесины, пластических масс.

В домашних условиях для собственной мастерской можно изготовить гидравлический пресс своими руками из домкрата.

Вернуться к оглавлению

Особенности конструкции гидравлического домкрата, его преимущества и недостатки

Использование гидравлического домкрата в качестве основного рабочего узла, чтобы изготовить самодельный пресс, не является случайным. Использование домкрата основано на законах физики, которые гласят, что жидкость под воздействием давления не сжимается и не уменьшается в объеме. Именно это свойство обеспечивает функционирование домкрата.

Гидравлический домкрат работает по принципу гидропресса.

Благодаря этому свойству домкраты способны без потери мощности воздействовать на обрабатываемую заготовку. Сила, оказываемая на заготовку, значительно превышает усилие, которое человек прилагает к рычагу домкрата. Пресс из домкрата обладает высоким показателем КПД, который равен 80%. Домкрат в конструкции пресса позволяет делать значительное усилие на сжатие. Такой эффект достигается очень большим передаточным отношением между поперечным сечением рабочего цилиндра и плунжера насосного устройства домкрата.

При большом количестве преимуществ конструкция домкрата имеет и некоторые недостатки. Их необходимо учитывать, когда конструируется пресс из домкрата. Один из наиболее существенных недостатков заключается в отсутствии возможности точной регулировки высоты опускания штока. В конструкции пресса это приводит к тому, что после каждого использования установки требуется проводить стравливание давления до нуля, для повторного использования пресса.

Наиболее подходящим узлом для конструирования пресса является одноштоковый бутылочный домкрат. Этот тип домкратов обладает сравнительно небольшими размерами. Использование его в конструкции пресса позволяет осуществить конструирование гидравлического домкрата своими руками, который имеет небольшой размер, что дает возможность размещения установки в небольшом помещении домашней мастерской.

Вернуться к оглавлению

Материалы и инструменты, необходимые для сборки конструкции пресса

Для изготовления пресса не требуется наличие специальных инструментов. У новичка могут возникнуть только сложности с эксплуатацией аппарата для проведения сварочных работ. Для упрощения сварочных работ рекомендуется использовать инверторный сварочник.

В процессе изготовления устройства потребуются следующие инструменты:

Сварку деталей гидропресса удобно делать инверторным сварочным аппаратом.

сварочный аппарат;
электродрель;
шуруповерт;
уровень;
рулетка;
ножовка по металлу;
болгарка с диском по металлу.

Для проведения успешных операций по сборке устройства требуется заранее подготовить определенный набор материалов. Для работы потребуется иметь в наличии:

домкрат гидравлический бутылочный с усилием до 10 тонн;
набор электродов для проведения сварочных работ;
ножовка по металлу;
толстостенная профильная труба, имеющая прямоугольное сечение;
металлический уголок 50х50;
металлическая полоса, имеющая 10 мм толщины;
отрезок трубы для изготовления головки штока домкрата;
пластина металла 25х10 см при толщине 10 мм;
две пружины для возврата упора.

Прежде чем приступать к изготовлению устройства, следует подробно продумать конструкцию и подготовить чертежи конструкции с указанием всех размеров.

Вернуться к оглавлению

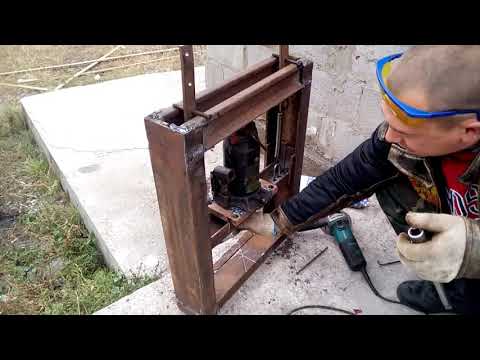

Сборка гидравлического пресса собственными руками

Для того чтобы сделать агрегат, следует подготовить хороший ручной гидравлический домкрат.

Основным элементом конструкции является станина, которая изготавливается в строгом соответствии с чертежом. Конструктивно станина представляет собой раму, внутри которой монтируется домкрат. При конструировании станины нужно предусмотреть достаточный запас прочности, чтобы она могла выдерживать давление, которое оказывается на нее в процессе работы агрегата. В противном случае она может разорваться по сварным швам или деформироваться.

Станина должна быть очень прочной: она принимает на себя все усилия в прессе.

Хороший запас прочности достигается при помощи использования в конструкции станины толстых металлопрофилей с установкой большого количества ребер жесткости. При изготовлении станины большое внимание следует уделить проварке сварных соединений. Это требуется для того, чтобы в процессе работы с прессом не произошло разрушение и деформирование конструкции.

Основание станины изготавливается в форме платформы, ширина платформы подбирается в соответствии с заготовками, которые планируется подвергать обработке при помощи изготавливаемого агрегата. Для изготовления вертикальных стоек станины используется профильная труба. Высота стоек рассчитывается в зависимости от максимальной длины штока высоты бутылочного домкрата и толщины съемного упора. Длина упора должна быть равна длине опорной платформы.

Платформа, стойки и нижний упор соединяются сваркой в единую конструкцию прямоугольной формы. При соединении элементов конструкции следует контролировать углы: они должны быть прямыми.

После изготовления прямоугольной рамы делается съемный упор: этот элемент будет свободно перемещаться в вертикальной плоскости при помощи направляющих и оказывать давление на обрабатываемую деталь. Для изготовления упора потребуется несколько полосок стали с толщиной не меньше 10 мм. Полосы свариваются с одной стороны между собой.

Для установки съемного упора на станине стальные пластины закрепляются к блоку при помощи болтов. Пластины при правильной установке располагаются по обе стороны от стоек станины и ограничивают свободное перемещение съемного упора из стороны в сторону.

Закрепление домкрата осуществляется между платформой и упором. Крепление нужно осуществить таким образом, чтобы конец штока домкрата в нижнем положении был вставлен в фиксатор упора. Основание домкрата крепится болтами к упору.

Вернуться к оглавлению

Изготовление пресса с дополнительными настройками

Вариаций самодельных гидропрессов может быть множество.

В некоторых случаях при использовании пресса появляется необходимость в сокращении длины свободного хода штока домкрата. Для этой цели требуется уменьшить расстояние между съемным и нижним упорами.

Уменьшение расстояния достигается путем монтажа дополнительного, переходного профиля, имеющего квадратное сечение. Длина профиля равна расстоянию между боковыми стойками агрегата.

Второй способ регулирования предусматривает создание дополнительного упора в нижней части агрегата. Для его монтажа в боковых стойках рамы на требуемой высоте высверливаются отверстия напротив друг друга. Перемещаемый упор закрепляется на этой высоте при помощи использования болтового крепления.

При необходимости уменьшения расстояния между упорами пресса можно воспользоваться различными подкладками и наковальнями. Использование каждого из способов в отдельности или комплексно позволяет существенно снизить время, затрачиваемое на подведение перемещаемого упора к обрабатываемой заготовке, что ускоряет в значительной мере осуществление рабочих операций.

Хорошая работа агрегата обеспечивается качественной работой домкрата. По этой причине за этим узлом пресса рекомендуется проводить постоянный уход, заключающийся в проверке работоспособности, очистке и прокачке устройства. Помимо этого, при эксплуатации нежелательно допускать возникновения протечек рабочей жидкости.
