КД2322 Пресс кривошипный простого действия двухстоечный открытый наклоняемый. Схемы, описание, характеристики

Сведения о производителе однокривошипного пресса КД2322

Разработчик однокривошипного пресса КД2322 — Азовское специальное конструкторское бюро кузнечно-прессового оборудования и автоматических линий, СКБ Ко.

Пресс КД2322 производился на заводе:

Сальский завод кузнечно-прессового оборудования, г Сальск
АКМА, Астраханский машиностроительный завод КПО, г. Астрахань
Ленинаканский завод КПО г. Ленинакан (Гюмри)
Тюменский завод КПО г. Тюмень

В настоящее время пресс КД2322 производят:

Долина, ПАО Кувандыкский завод КПО г. Кувандык Оренбургская обл.
ПрессМаш, ООО Станкостроительное Объединение, г. Москва
ПрессКомплект, ООО г. Сальск Ростовской обл.

Машины, выпускаемые Сальским заводом кузнечно-прессового оборудования

КД2122 – пресс однокривошипный простого действия открытый 160 кН
КД2124 – пресс однокривошипный простого действия открытый 250 кН
КД2126 – пресс однокривошипный простого действия открытый 400 кН
КД2128 – пресс однокривошипный простого действия открытый 630 кН
КД2322 – пресс однокривошипный простого действия наклоняемый 160 кН
КД2324 – пресс однокривошипный простого действия наклоняемый 250 кН
КД2326 – пресс однокривошипный простого действия наклоняемый 400 кН
КД2328 – пресс однокривошипный простого действия наклоняемый 630 кН

КД2322 Пресс кривошипный простого действия открытый наклоняемый. Назначение, область применения

Пресс механический кривошипный КД2322 разработана в 1981 году Азовским СКБ. Серийно производилась с 1983 года Тюменским заводом КПО (в настоящее время СибНефтеГазМаш).

Пресс однокривошипный простого действия открытый наклоняемый двухстоечный

КД2322 усилием 16 тонн предназначен для изготовления деталей операциями холодной листовой штамповки: гибкой, вырубкой, пробивкой, неглубокой вытяжкой и т.д., в том числе в составе автоматизированных комплексов.

Механический пресс КД2322 применяется на предприятиях различных отраслей промышленности, в цехах и на участках холодной листовой штамповки. Находит широкое применение при любом типе производства: мелкосерийном, серийном, массовом.

Пресс КД2322 имеет возможность функционировать в двух режимах:

Режим Одиночный ход – тормозная муфта обеспечивает остановку ползуна в верхней мертвой точке (ВМТ) после каждого рабочего хода;
Режим Непрерывные ходы – тормозная муфта включается и ползун совершает ходы непрерывно. Отключение муфты-тормоза кнопкой “Стоп непрерывных ходов”.

Режим «Одиночный ход» используется при штамповке отдельных заготовок с ручной загрузкой-выгрузкой.

При штамповке полосы или деталей из листа применяют педальное управление, но загрузка-выгрузка остается ручной.

В непрерывном режиме пресс работает с макимальной для него производительностью. В этом случае применяется автоматизация загрузки-выгрузки деталей с помощью револьверных, валиковых, ролико-клиновых, клещевых и других видов подач.

Расчет усилий, необходимых для выполнения холодноштамповочных операций, рекомендуется производить, руководствуясь приведенной в паспорте пресса номограммой “усилие – ход” и справочниками по холодной листовой штамповке.

Величину допускаемых усилий на ползуне, в зависимости от угла поворота кривошипа, следует выбирать из графика допускаемых усилий на ползуне, помещенного в паспорте пресса.

Размеры штампуемого изделия на прессе определяются размерами штампового пространства, величиной хода ползуна и допускаемыми усилиями на ползуне.

Прессы, оборудованные автоматическими подачами могут использоваться в автоматических и поточных линиях.

Пресс состоит из следующих основных узлов:

станина
привод
муфта-тормоз
вал эксцентриковый
ползун
уравновешиватель ползуна
воздухораспределитель

Станина пресса литая чугунная коробчатой формы, подвергнута старению для снятия внутренних напряжений, воспринимает все усилия, возникающие при штамповке.

Ползун, изготовленный из высокопрочного чугуна, коробчатой формы, с призматическими двусторонними направляющими. Левая направляющая регулируемая. Ползун снабжен предохранителем от перегрузки и клиновым устройством для выведения пресса из распора. Величина хода ползуна регулируемая; в механизм регулировки введено кулачковое зацепление для сокращения времени на переналадку.

Привод ползуна — от электродвигателя через клиноременную передачу, маховик с вмонтированной в него муфтой-тормозом, и эксцентриковый вал.

Пневматические уравновешиватели ползуна установлены на пресс для устранения влияния веса ползуна и верхней половины штампа на работу пресса и для предотвращения произвольного опускания ползуна в аварийных случаях (обрыв винта шатуна или шпилек).

Пресс КД2322 оборудован центральной системой смазки основных пар трения.

Межштамповое пространство регулируется величиной хода ползуна.

Муфта-тормоз — жесткосблокированная, многодисковая, фрикционная, с пневматическим включением обеспечивает надежную остановку ползуна в ВМТ; вмонтирована в маховик. Удобная регулировка оптимальных зазоров между рабочими дисками по мере их износа.

Электросхема блока управления выполнена бесконтактной и сдублированной. Предусмотрены контроль величины тормозного пути и управление системой смазки.

Электроблокировка и ограждения обеспечивают надежную работу и безопасное обслуживание прессов.

Прессы оснащены пневмосдувателем, возможна установка пневмоподушки. Удаление изделий из штампа осуществляется на провал и в просвет между стойками прессов.

Дополнительное оборудование к прессу, предлагаемое производителем:

Валковая подача
Клещевая подача
Правильное устройство
Разматывающее и наматывающее устройство
Ножницы для резки отходов
Электрический шкаф, оснащенный системой автоматического управления

Прессы однокривошипные открытые простого действия усилием 10-63 тс выполнены по следующим ГОСТам

ГОСТ 7600-66 на “Общие технические условия”
ГОСТ 94-08-60 – на основные параметры и размеры

ГОСТ 9226-69 – на места крепления штампов
ГОСТ 154-74-70 – на нормы точности

Для привода рабочих органов пресса используется:

очищенный сжатый воздух давлением не менее 0,5 МПа
переменный трехфазный ток напряжением 380 В, частотой 50 Гц (по согласованию с заказчиком напряжение и частота тока могут быть изменены)

Однокривошипный пресс простого действия.

Общие сведения

Кинематическая схема кривошипного пресса:

ползун
тормоз
маховик
клиноремённая передача
электродвигатель
передаточный вал
зубчатая передача
муфта
кривошипный вал
шатун
плита для крепления матрицы штампа

Кривошипный пресс – машина с кривошипно-шатунным механизмом, предназначенная для штамповки различных деталей.

Рабочей частью (инструментом) пресса является штамп, неподвижную часть которого крепят к столу, подвижную — к ползуну пресса. Ползун перемещается кривошипно-шатунным механизмом. За один оборот кривошипа шатун совершает полный ход, во время которого при движении ползуна вперёд происходит штамповка.

Усилие пресса создаётся за счёт крутящего момента, передаваемого кривошипному валу электроприводом. Привод состоит из электродвигателя, маховика, муфты включения, тормоза и понижающей зубчатой передачи, от которой вращение передаётся кривошипному валу. Электродвигатель вращает маховик, за счёт силы инерции которого на кривошипном валу возникает крутящий момент. Пресс может работать в режиме одиночных ходов, т. е. с выключением муфты после каждого полного хода, или в автоматическом режиме, когда муфта включена постоянно.

Важнейшие характеристики пресса, в определяющие его технологические возможности:

размеры стола
ход ползуна
номинальное усилие
число ходов ползуна в минуту в автоматическом режиме

Кривошипные прессы различных конструкций используют для объёмной и листовой штамповки.

По конструкции прессы имеют три основных исполнения:

наклоняемые
ненаклоняемые
ненаклоняемые с передвижным столом и рогом для обработки деталей, имеющих большую закрытую высоту штампов, а также снабжаются специальным столом (рогом) для обработки деталей с замкнутым контуром.

Прессы наклоняемые позволяют использовать наклон станины для съема штампуемых изделий или удаления отходов под их собственным весом в просвет между стойками пресса.

Прессы с передвижным столой и рогом позволяют производить штамповку деталей, имеющих увеличенный размер по высоте, а также применять штампы различной высоты.

При замене стола рогом пресс может быть использован для обработки деталей с замкнутым контуром.

Конструкция наклоняемых и ненаклоняемых прессов с неподвижным столом предусматривает возможность установки механизмов автоматической подачи металла и пневматических подушек, а также встраивать их в автоматизированные поточные линии.

Обозначение кривошипных прессов

Значения первых двух цифр в обозначениях кривошипных прессов:

К14 – пресс открытый (С – типа), однокривошипный, простого действия, одностоечный, с подвижным столом
К21 – пресс открытый (С – типа), однокривошипный, простого действия, двухстоечный, с неподвижным столом
К23 – пресс открытый (С – типа), однокривошипный, простого действия, двухстоечный, с неподвижным столом, наклоняемый

К30, К31 – пресс открытый (С – типа), двухкривошипный, простого действия

К25. .К27 – пресс закрытый (Н – типа), однокривошипный, простого действия
К55 – пресс закрытый (Н – типа), однокривошипный, двойного действия
К35..К37 – пресс закрытый (Н – типа), двухкривошипный, простого действия
К60..К65 – пресс закрытый (Н – типа), двухкривошипный, двойного действия
К40..К45 – пресс закрытый (Н – типа), четырехкривошипный, простого действия
К70..К75 – пресс закрытый (Н – типа), четырехкривошипный, двойного действия

К19 – пресс дыропробивной
К01 – пресс координатно-револьверный
И13 – пресс листогибочный

За двумя первыми цифрами следуют еще две цифры, обозначающие номинальное усилие пресса, а затем буква, которая показывает его модификацию в группе прессов данного вида.

Значения основного параметра (номинальное усилие пресса) в обозначениях прессов:

Таблица 1. Обозначение основного параметра пресса

Обозн. пресса	Усилие пресса, кН	Обозн. пресса	Усилие пресса, кН	Обозн. пресса	Усилие пресса, кН	Обозн. пресса	Усилие пресса, кН
14	25 кН	20	100 кН	30	1000 кН	40	10000 кН
15	31,5 кН	21	125 кН	31	1250 кН	41	12500 кН
16	40 кН	22	160 кН	32	1600 кН	42	16000 кН
18	63 кН	23	200 кН	33	2000 кН	43	20000 кН
		24	250 кН	34	2500 кН	44	25000 кН
		25	315 кН	35	3150 кН	45	31500 кН
		26	400 кН	36	4000 кН	46	40000 кН
		28	630 кН	38	6300 кН	48	63000 кН

Пример обозначения механических прессов:

КД1424, КД1426, КД1428 – прессы однокривошипные простого действия открытые двухстоечные ненаклоняемые с передвижным столом и рогом
КД2120, КД2322, КД2126, КД2128 – прессы однокривошипные простого действия открытые двухстоечные с неподвижным столом ненаклоняемые
КД2320, КД2322, КД2324, КД2326, КД2328 – прессы однокривошипные простого действия открытые двухстоечные с неподвижным столом наклоняемые

КД2322 – 160 кН, пресс однокривошипный открытый (С – типа), простого действия
КД2124 – 250 кН, пресс однокривошипный открытый (С – типа), простого действия
КД2126 – 400 кН, пресс однокривошипный открытый (С – типа), простого действия
КД2128 – 630 кН, пресс однокривошипный открытый (С – типа), простого действия
К2130 – 1000 кН, пресс однокривошипный открытый (С – типа), простого действия

Габаритные размеры рабочего пространства пресса КД2322

Эскизы крепления инструмента пресса КД2322

Эскизы крепления инструмента на однокривошипном прессе КД2322

Общий вид однокривошипного пресса КД2322

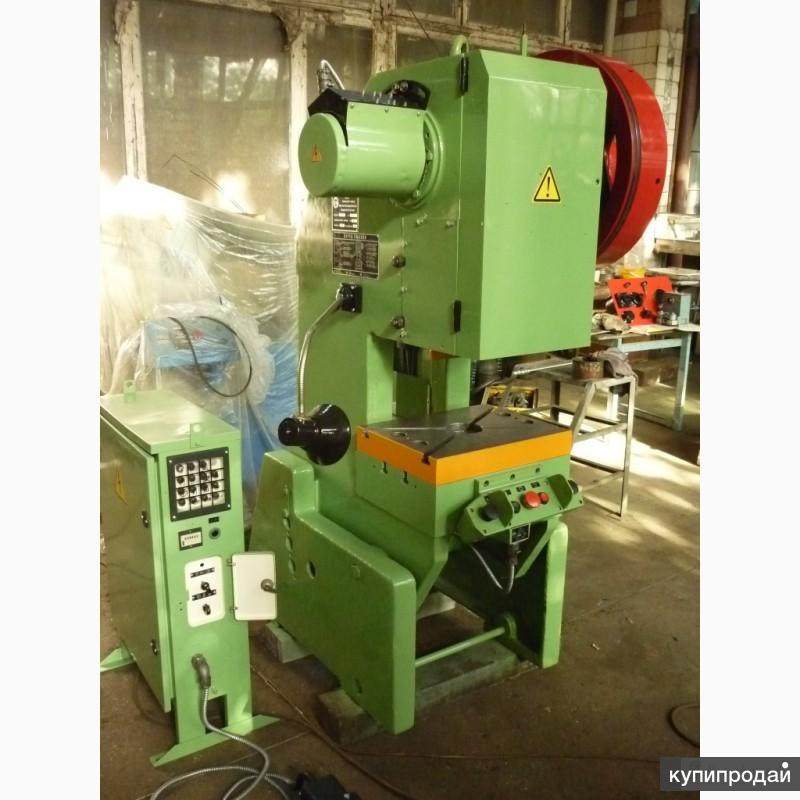

Фото однокривошипного пресса КД2322

Расположение органов управления однокривошипным ненаклоняемым прессом КД2322

Расположение органов управления прессом КД2322

Перечень органов управления однокривошипным ненаклоняемым прессом КД2322

педаль
вводный выключатель
переключатель режимов работы
замок цепи управления
световая сигнализация
выключатель местного освещения
кнопка “Пуск электродвигателя
кнопка “Общий стоп”
кнопка “Стоп автоработы”
кнопка “Ход ползуна” (двурукое включение)

Кинематическая схема наклоняемого пресса КД2322

Кинематическая схема однокривошипного пресса КД2322

планка выталкивателя;
ползун;
регулировочный винт;
шатун;
вал эксцентриковый;
втулка эксцентриковая;
гайка;
уравновешиватель;
электродвигатель;
шкив;
маховик;
муфта-тормоз;

* У прессов 100. .250 Н (10..25 тс) отсутствуют червячные пары 13, 14, 15, 16, 17.

Читайте также: Заводы производители КПО в России

КД2122 Пресс кривошипный простого действия открытый ненаклоняемый. Видеоролик.

Схема электрическая однокривошипного пресса КД2322

Кинематическая схема однокривошипного пресса КД2122

Схема электрическая однокривошипного пресса КД2322. Смотреть в увеличенном масштабе

Технические характеристики пресса КД2322

Наименование параметра	КД2122	КД2322
Основные параметры
Номинальное усилие пресса, кН (т)	160	160
Наибольший ход ползуна (штока), мм	5..55	5..55
Угол наклона станины, град	нет	30
Размеры стола, мм	280 х 420	280 х 420
Размеры отверстия в столе, мм	140 х 210	140 х 210
Диаметр отверстия в столе, мм	180	180
Наибольшее расстояние между столом и ползуном в его нижнем положении – закрытая высота пресса, мм	220	220
Расстояние от оси штока до станины (вылет), мм	160	160
Частота непрерывных ходов ползуна, 1/мин	120	120
Частота одиночных ходов ползуна от кнопки, 1/мин	50. .55	50..55
Величина регулировки расстояния между столом и ползуном, мм	45	45
Расстояние между стойками станины в свету, мм	200	200
Толщина подштамповой плиты, мм	40	40
Размеры нижней поверхности ползуна, мм	190 х 220	190 х 220
Максимальный ход выталкивателя в ползуне, мм	40	40
Высота стола над уровнем пола, мм	760	760
Тип муфты тормоза	УА3135	УА3135
Электрооборудование
Количество электродвигателей	1	1
Электродвигатель главного привода, кВт	2,0	2,0
Габариты и масса пресса
Габариты пресса (длина ширина высота), мм	990 х 1085 х 1875	990 х 1130 х 1875
Масса пресса, кг	1325	1400

Список литературы:

Банкетов А. Н., Бочаров Ю.А., Добринский Н.С. и др. Кузнечно-прессовое оборудование, 1970
Бочаров Ю.А., Прокофьев В, Н. Гидропривод кузнечно-прессовых машин, 1969
Белов А.Ф., Розанов Б. В., Линц В. П. Объемная штамповка на гидравлических прессах, 1971
Живов Л.И. Кузнечно-штамповочное оборудование, 2006
Кузьминцев В.Н. Ковка на молотах и прессах, 1979
Розанов Б.В. Гидравлические прессы, 1959
Титов Ю.А. Оборудование кузнечно-прессовых цехов, 2001
Щеглов В.Ф. Кузнечно-прессовые машины, 1989
Берлет Разработка чертежей поковок, 2001
Рудман Л.И. Справочник по оборудованию для листовой штамповки, 1989
Романовский В.П. Справочник по холодной штамповке, 1965
Охрименко Я.М. Технология кузнечно-штамповочного производства, 1966
Кузьминцев В. Н. Ковка на молотах и прессах, 1979
Мещерин В.Т. Листовая штамповка. Атлас схем, 1975

Связанные ссылки. Дополнительная информация

Кривошипный пресс | это… Что такое Кривошипный пресс?

машина с кривошипно-ползунным механизмом, предназначенная для штамповки различных деталей. Рабочей частью (инструментом) К. п. является Штамп, неподвижную часть которого крепят к столу, подвижную — к ползуну пресса (рис. 1). Ползун перемещается кривошипно-ползунным механизмом (см. Кривошипный механизм). За один оборот кривошипа шатун совершает полный ход, во время которого при движении ползуна вперёд происходит штамповка. Усилие К. п. создаётся за счёт крутящего момента, передаваемого кривошипному валу электроприводом. Привод состоит из электродвигателя, маховика, муфты включения, тормоза и понижающей зубчатой передачи, от которой вращение передаётся кривошипному валу. Электродвигатель вращает маховик, за счёт силы инерции которого на кривошипном валу возникает крутящий момент. Пресс может работать в режиме одиночных ходов, т. е. с выключением муфты после каждого полного хода, или в автоматическом режиме, когда муфта включена постоянно. Важнейшие характеристики пресса, в совокупности определяющие его технологические возможности, — размеры стола, ход ползуна, номинальное усилие, число ходов ползуна в минуту в автоматическом режиме. К. п. различных конструкций используют для объёмной и листовой штамповки (см. Объёмная штамповка, Листовая штамповка).

К К. п. для объёмной штамповки относятся горизонтально-ковочные машины (См. Горизонтально-ковочная машина), холодновысадочные автоматы (см. Кузнечно-штамповочный автомат), чеканочные прессы (См. Чеканочный пресс), горячештамповочные и некоторые специальные прессы. Горячештамповочные К. п. (рис. 2, а) отличаются быстроходностью, обладают высокой жёсткостью конструкции, которая необходима для снижения упругих деформаций и получения точных размеров поковок. Такие прессы строят с номинальным усилием до 100 Мн (10000 тс).

К. п. для листовой штамповки разделяются на прессы простого, двойного и тройного действия и листоштамповочные автоматы. Прессы простого действия предназначаются для вырубки, гибки, неглубокой вытяжки и имеют один ползун, приводимый одним, двумя или четырьмя кривошипами. Прессы простого действия, применяемые взамен специальных обрезных прессов, служат также для обрезки поковок. На прессе двойного действия производят вытяжку. Особенностью такого пресса является наличие двух ползунов: наружного, служащего для вырубки и прижима заготовки, и внутреннего — для вытяжки. К. п. тройного действия имеет три ползуна. На нём выполняют особо сложную вытяжку. К. п. для листовой штамповки (рис. 2, б, в) строят со стойками, расположенными сзади стола, — открытые (номинальное усилие до 4 Мн, или 400 тс) и со стойками, находящимися сбоку стола, — закрытые (номинальное усилие до 40 Мн, или 4000 тс).

Многие К. п. имеют различные конструктивные приспособления, позволяющие механизировать и автоматизировать некоторые операции (например, съём поковок на горячештамповочных прессах, подача заготовок, удаление отходов и др.).

Лит.: Игнатов А. А., Кривошипные горячештамповочные прессы, М., 1953; Эксплуатация горячештамповочных прессов, М., 1963; Магазинер В. В., Тынянов В. Н., Филькин И. Н., Эксплуатация однокривошипных прессов простого действия, М., 1964.

В. В. Магазинер.

Кинематическая схема кривошипного пресса: 1 — ползун; 2 — тормоз; 3 — маховик; 4 — клиноремённая передача; 5 — электродвигатель; 6 — передаточный вал; 7 — зубчатая передача; 8 — муфта; 9 — кривошипный вал; 10 — шатун; 11 — плита для укрепления матрицы штампа.

Рис. 2в. Кривошипный пресс. Листоштамповочный открытый, простого действия с усилием 2,5 Мн (250 тс).

Рис. 2б. Кривошипный пресс. Листоштамповочный закрытый, простого действия с усилием 6,3 Мн (630 тс).

Рис. 2а. Кривошипный пресс. Горячештамповочный с номинальным усилием 25 Мн (2500 тс).

Состав и принцип работы кривошипного пресса

Вы находитесь здесь:

Форма кривошипного пресса:

1) станина
Станина представляет собой каркас пресса, выдерживающий все давление штамповки и соединяющий все части пресса для обеспечения точности, прочности и жесткости, требуемых всей машиной. На станине закреплен рабочий стол для установки нижнего штампа штампа.

2) рабочая организация
Представляет собой кривошипно-шатунный механизм, который состоит из коленчатого вала, шатуна и кулисы. Двигатель передает энергию на шкив через клиновой ремень, на коленчатый вал через трансмиссионный вал через шестерню и большую шестерню, а на возвратно-поступательное движение ползуна через шатун. Верхняя матрица штампа закреплена на выдвижном блоке. Ременное колесо также выполняет функцию маховика, так что нагрузка пресса является равномерной в течение всего рабочего цикла, а энергия может быть полностью использована.

3) система управления
Состоит из тормоза, сцепления и т.д. Муфта используется для запуска и остановки действия пресса. Тормоз предназначен для остановки ползуна в требуемом положении при выключенном сцеплении. Выключение и включение сцепления, то есть включение и выключение сцепления управляется механизмом управления.

4) система трансмиссии
Включая ременную передачу, зубчатую передачу и другие механизмы.

5) энергосистема
Включая двигатель, маховик (шкив).
В дополнение к вышеуказанным основным частям кривошипный пресс также имеет различные вспомогательные устройства, такие как система смазки, предохранительное устройство, счетное устройство и воздушная подушка.

Принцип работы кривошипного пресса:

Кривошипный пресс передает движение и энергию двигателя на коленчатый вал через систему трансмиссии, так что коленчатый вал может вращаться, а ползунок может создавать возвратно-поступательное движение через шатун.

Электродвигатель приводит во вращение коленчатый вал через шестерню, большую шестерню (маховик) и муфту, а затем ползунок совершает возвратно-поступательное движение в направляющей фюзеляжа через шатун. Верхняя матрица матрицы закреплена на ползуне, а нижняя матрица закреплена на рабочем столе корпуса машины, так что пресс может давить на штамповочные материалы, расположенные между верхней и нижней матрицей, и прижимать их. в заготовку с помощью матрицы для реализации обработки давлением. Сцепление управляется ножной педалью через механизм управления для реализации движения или остановки кривошипно-ползункового механизма. Тормоз тесно связан со сцеплением, и кривошипно-ползунковый механизм может быть остановлен в определенном положении (обычно относится к положению, в котором ползун находится в верхней мертвой точке) после выключения сцепления. Большая шестерня также действует как маховик, чтобы сделать нагрузку двигателя равномерной, а также эффективно накапливать и высвобождать энергию.

Новости компании

Характеристики кривошипного пресса

2020-01-31

Новости компании

По сравнению с другим ковочным оборудованием кривошипно-шатунный пресс имеет следующие характеристики: пресс жестко связан, а ползунок имеет свойство…

Новости компании

Классификация прессов

2020-01-07

Новости компании

В производственной и перерабатывающей промышленности машин, работающих под давлением, структура пресса различна, а структурные формы пресса с различным использованием различны. Есть…

Новости компании

Представление однокривошипного пресса с H-образной рамой

2019-05-06

Новости компании

Область применения однокривошипного пресса с H-образной рамой: обычно подходит для небольших, одиночных инженерных тонких стальных листов и непрерывных вырубка деталей штампов, штамповка, гибка, формовка, одиночная штамповка, сплошная штамповка, манипулятор…

2-точечный кривошипный пресс | Прямой боковой пресс

2-точечный кривошипный пресс | Прямой боковой жим | Стамтек

ЦИТАТА

Пожалуйста, заполните форму ниже, и мы будем рады помочь вам с вашими требованиями к штамповочному прессу. Чтобы получить немедленную помощь, позвоните по номеру 931-393-5050.

Компания

Номер телефона

Адрес

Почтовый индекс

Страна

Select OneАфганистанАландские островаАлбанияАлжирАмериканское СамоаАндорраАнголаАнгильяАнтарктидаБаахеш и БарбудаАргентинаБагамешАрменияАрубаАвстралияАстралия БарбадосБеларусьБельгияБелизБенинБермудыБутанБоливия, Многонациональное ГосударствоБонэйр, Синт-Эстатиус и СабаБосния и ГерцеговинаБотсванаОстров БувеБразилияБританская территория в Индийском океанеБруней-ДаруссаламБолгарияБуркина-ФасоБурундиКамбоджаКамерунКанадаКанадаКабо-ВердеКаймановы островаЦентральноафриканская РеспубликаЧадЧилиКитайКонгодорские островаКокосовые (Килинг) острова , Демократическая Республика Острова КукаКоста-РикаКот-д’ИвуарХорватияКубаКюрасаоКипрЧехияДанияДжибутиДоминикаДоминиканская РеспубликаЭквадорЕгипетЭль-СальвадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияФолклендские (Мальвинские) островаФарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияГамбияГамбиоргГембияФранцузские Южные ТерриторииГабон РисГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БиссауГайанаГаитиОстров Херд и острова МакдональдСвятой Престол (город-государство Ватикан)ГондурасГонконгВенгрияИсландияИндияИндонезияИран, Исламская Республика ИракИрландияОстров МэнИзраильИталияЯмайкаЯпонияДжерсиЙорданияКазахстанКенияКирибатиКорея , Республика КувейтКыргызстанЛаосская Народно-Демократическая РеспубликаЛатвияЛеванЛесотоЛиберияЛивияЛихтенштейнЛитваЛюксембургМакаоМакедония, бывшая югославская республика МадагаскарМалавиМалайзияМальдивские ОстроваМалиМальтаМаршалловы ОстроваМартиникаМавританияМаврикийМайоттаМексикаМикронезия, Федеративные Штаты МолдовыМолдоваМонакоМонголияМонголия марНамибияНауруНепалНидерландыНовая КаледонияНовая ЗеландияНикарагуаНигерНигерияНиуэОстров НорфолкСеверные Марианские островаНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияСанстандаСент-ЭльсенаРоссийская ФедерацияРуандаСент-Бартель тс и НевисСент-ЛюсияСент-Мартин (французская часть)Сент-Люсия Пьер и МикелонСент-Винсент и ГренадиныСамоаСан-МариноСан-Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСинт-Мартен (голландская часть)СловакияСловенияСоломоновы островаСомалиЮжная АфрикаЮжная Грузия и Южные Сандвичевы островаЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияТаиландияШвейцария Зания, Объединенная Республика ТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские Эмираты ЭмиратыВеликобританияСоединенные ШтатыОтдаленные малые острова СШАУругвайУзбекистанВануатуВенесуэла, Боливарианская РеспубликаВьетнамВиргинские острова, Британские Виргинские острова, СШАУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Информация для прессы

Производительность (мощность пресса)

Длина хода

Скорость (непрерывная)

Скорость (прерывистая)

Высота штампа

Регулировка салазок

Область валика (слева направо x спереди назад)

3 9 справа x спереди назад)

Оконный проем

Опции и периферийное оборудование

Пожалуйста, проверьте опции и периферийное оборудование, которые вам нужны.

Да, я хочу подписаться на рассылку новостей Stamtec по электронной почте.

Работает на ChronoForms – ChronoEngine.com

ФИНАНСИРОВАНИЕ

Чтобы начать поиск вариантов финансирования, вы можете ввести ниже бюджетную сумму в долларах или позвонить в Stamtec по телефону 931-393-5050, чтобы узнать цены на интересующую вас модель оборудования.

СЛУЖБА

Работает на ChronoForms – ChronoEngine.com

КОНТАКТ

Работает на ChronoForms – ChronoEngine.com

Как и наша серия одноточечных прямых боковых прессов, наши двухточечные прямые боковые прессы (т.н. двойные кривошипные прессы) имеют массивные станины, изготовленные в соответствии со стандартом прогиба не более 0,0015 дюйма на фут длины станины, оба слева направо. справа и спереди назад. Конструкция рамы для каждого двухкривошипного пресса перед производством подвергается тщательному анализу методом конечных элементов, чтобы обеспечить правильную конструкцию и превосходную прочность.

ДИАПАЗОН ГРУЗОВ: 88-276
ВРЕМЯ ПОСТАВКИ: 20-22 недели

Выберите ниже 2-точечный прямой пресс, чтобы узнать больше, а затем свяжитесь с нами, чтобы подобрать механический пресс, подходящий для вашего применения.

Особенности пресса

Полная нагрузка симметрично распределена по двум третям площади станины каждого двухточечного прямого бокового пресса Stamtec.

Конструкция нашего двухкривошипного пресса обеспечивает превосходную прочность на сжатие, сопротивление изгибу, скручиванию и вибрации. Изготовленная стальная рама каждого механического пресса перед изготовлением подвергается тщательному анализу методом конечных элементов и представляет собой тяжелую коробчатую конструкцию, которая подвергается термическому снятию напряжений перед механической обработкой для обеспечения постоянной точности.

TOP HEADLINES
