Пресс п6326: П6326 Пресс гидравлический одностоечный правильно запрессовочный. Схемы, описание, характеристики

alexxlab | 11.03.2023 | 0 | Разное

Пресс гидравлический вертикальный П6326Б (П6326) усилием 40 тонн от производителя ПАО Долина

Пресс гидравлический модели П6326 усилием 400кН (40 тонн) предназначен для выполнения различных операций обработки давлением. Основными операциями, для которых предназначен пресс являются:

• монтажно-запрессовочные,
• штамповочные,
• прошивочно-калибровочные,
• рихтовочные,
• правка деталей различного профиля при наличии правильного инструмента.

Пресс может использоваться как самостоятельная технологическая единица оборудования, так и встраиваться в комплексы оборудования, предназначенные для механизации и автоматизации производственных процессов, которые могут включать в себя: разматывающее устройство, правильное устройство, устройство подачи, штампы, гильотину и наматывающее устройство.

Устройство и работа пресса П6326 и его составные части (рис.1)

На сварной С-образной станине установлены все узлы пресса. Привод пресса расположен внутри гидробака. В верхней консоли закреплен рабочий цилиндр поршневого типа. На нижней консоли устанавливается стол для крепления инструмента или правильного стола, на который может быть установлено приспособление для правки. На передней части нижней консоли расположены рукоятки двуручного управления и пульт управления.
Рабочая зона защищена ограждением и фотозащитой. Установлено местное освещение.
Электросхема обеспечивает блокировку вводного автомата при открывании дверцы электрошкафа.
Рабочие органы цилиндра, насосов и гидроаппаратуры постоянно смазываются рабочей жидкостью. Оси рычагов управления смазываются пресс-масленками.

Режимы работы пресса

• наладочный,
• полуавтоматический,
• автоматический.

Климатическое исполнение

• для умеренного, холодного климата (основное)
• тропическое (по особому заказу)

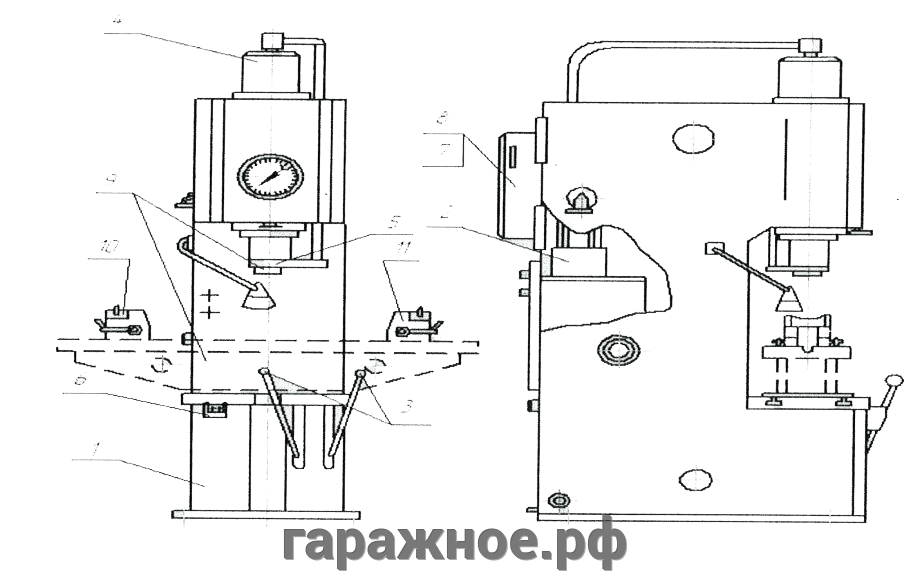

Рис.

 1 Общий вид пресса П6326

• станина
• гидропривод
• управление
• цилиндр
• ползун
• электрооборудование
• панель
• электрошкаф
• инструмент правильный
• опора левая
• опора правая

Гидросистема пресса П6326 состоит из следующих основных узлов:

• главный рабочий цилиндр,
• бак направления,
• клапан наполнения,
• гидроагрегат,
• трубопровод,
• масляный бак.

Гидросхема, описание устройства гидроагрегата, его работа, а также инструкция по его эксплуатации даны в руководстве гидроагрегата.

Гидравлическая схема вместе с рычажной системой ручного управления пресса П6326 полностью обеспечивает выполнение всех позиций рабочего цикла пресса П6326, возможность регулирования скоростей холостого, возвратного и рабочего ходов, четкий останов ползуна пресса П6326 в любом положении по ходу, плавный набор и безударный сброс давления.

На рисунке 2 гидроагрегат П63В2 установленный в прессе модели П6326

Рис. 2 Расположение составных частей гидроагрегата П63В2

• насосная установка
• гидроблок
• бак
• маслоохладитель

Насосная установка гидроагрегата служит для нагнетания рабочей жидкости.

Рис. 3 Насосная установка гидроагрегата П63В2

1 — сварная крышка
2 — насос
3 — электродвигатель
4 — заливной фильтр

Гидроблок предназначен для распределения потока рабочей жидкости в соответствии с гидросхемой для обеспечения технологических циклов прессов и предохранения гидросистемы от перегрузок.

Гидроблок выполнен в виде стального корпуса, на котором размещена распределительная и контрольно —регулирующая гидроаппаратура.

Маслоохладитель служит для охлаждения рабочей жидкости. Маслоохладитель представляет собой систему, состоящую из змеевика и трубопроводов подводящего и отводящего.

Замену масла в баке производить в следующем порядке:

• первая замена — после одного месяца работы;
• вторая замена — после трех месяцев работы;
• третья замена и последующие — не реже одного раза за 6 месяцев работы.

Очистку масляного и заливного фильтров производить не реже одного раза в месяц.

Выводы трубопроводов подсоединяются непосредственно к водопроводной сети.

Для приводов насосов в гидроагрегатах установлены трехфазные асинхронные электродвигатели.

Возможные неисправности и методы их устранения

№ п/п	Наименование неисправностей	Вероятная причина	Метод устранения
1	Отсутствие номинальной производительности	Не отрегулирован клапан обратный управляемый	Отрегулировать клапан
2	Давление в штоковой полости цилиндра не достигает номинальной величины	Из-за загрязнения масла нарушена работа предохранительного клапана	Заменить масло. Разобрать, промыть, заменить неисправные детали. Собрать и отрегулировать клапан.
3	Повышенный шум при работе гидроагрегата	Недостаточный уровень масла Не закреплен кожух вентилятора электродвигателя Износ резиновой звездочки муфты	Долить масла до необходимого уровня Закрепить кожух Сменить звездочки
4	Давление в гидросистеме не достигает номинальной величины	Негерметичность соединений Не отрегулирован клапан предохранительный Износ насоса Из-за загрязнения масла нарушена работа предохранительных клапанов. Износ плунжера и корпуса дросселя	Подтянуть соединения, заменить при необходимости уплотнения. Отрегулировать клапан Заменить насос Заменить масло Разобрать, промыть, заменить неисправные детали. Собрать и отрегулировать клапаны. Заменить дроссель
5	Повышенная нагрузка на электродвигатель	Из-за загрязнения нарушена работа клапана Из-за загрязнения масла нарушена работа клапана	Заменить масло. Разобрать, промыть, заменить неисправные детали, собрать и отрегулировать клапан. Заменить масло. Разобрать, промыть, заменить неисправные детали, собрать клапан.
6	Давление в поршневой полости цилиндра не достигает номинальной величины	Из-за загрязнения масла нарушена работа клапана	Заменить масло. Разобрать, промыть, заменить неисправные детали. Собрать и отрегулировать клапан.

• Гарантия 12 месяцев
• Ремонтная база
  Россия и СНГ
• Доставка запчастей
  5-15 дней
• Срок службы
  10-20 лет

Модель	Усилие пресса, тонн
Пресс гидравлический вертикальный П6320Б (П6320) усилием 10 тонн	10
Пресс гидравлический вертикальный П6324Б (П6324) усилием 25 тонн	25
Пресс гидравлический вертикальный П6326Б (П6326) усилием 40 тонн	40
Пресс гидравлический вертикальный П6328Б (П6328) усилием 63 тонны	63
Пресс гидравлический вертикальный П6330Б (П6330) (усилием 100т)	100
Пресс гидравлический вертикальный П6332Б (П6332) (усилие 160 тонн)	160
Пресс гидравлический вертикальный П6334Б (П6334) (усилием 250 тонн)	250
Пресс гидравлический вертикальный ПА2638 (усилием 630 тонн)	630

Реальный внешний вид может немного отличаться от изображенного на страницах сайта. Возможны изменения технических характеристик товара в зависимости от модификации. Информация на данном сайте носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.

Номинальное усилие пресса, кН	400
Ход ползуна, мм	500
Максимальное расстояние между столом и ползуном, мм	710
Размеры стола, мм	630×560
Скорость ползуна, не менее, мм/с
при холостом ходе	40
при рабочем ходе	10
при возвратном ходе	150
Рабочее давление жидкости, МПА	25
Тип системы управления	П6326 — механический
Мощность привода, кВт	7,5
Габаритные размеры, мм	950×1770×2880
Масса пресса, кг	2950

ООО Промпрессмаш — кузнечно-прессовое оборудование.

Преимущества

Главная гордость «Промпрессмаш» — это наш высококвалифицированный инженерно-технический и рабочий персонал, который всегда готов помочь покупателям!

О продукте

Есть на складе

Гидравлический пресс П6326 (усилие 40 тн) служит для производства разнообразнейших технологических процессов при монтаже, запрессовки, штамповки листовых материалов, прошивки и т.п. операций.

Гидравлический пресс П6326 (усилие 40 тн) служит для производства разнообразнейших технологических процессов при монтаже, запрессовки, штамповки листовых материалов, прошивки и т.п. операций.



Конструктивно одностоечный пресс П6326 базируется на сварной станине открытого типа, имеющий С-образный вид.

Сверху станины крепится рабочий цилиндр. Нижняя площадка станины является рабочим столом пресса. Последний оборудован Т-образными прорезями, служащими для закрепления необходимого инструмента и принадлежностей. Движителем пресса служат гидравлические агрегаты с заранее отрегулированными насосами.Рабочие механизмы пресса П6326 расположены во внутренней части станин прессов. Электрическая оснастка расположена в специальном шкафу, укреплённом на правой боковой стороне станин прессов. На лицевой стороне электрического шкафа размещён пульт управления, контрольно-измерительные приборы, индикаторы необходимой сигнализации и органы управления приводом гидроагрегата.

Прессом  П6326 можно, при необходимости, управлять в режиме наладки, частично автоматическом режиме (разовый цикл) и рабочем (полностью автоматическом) режиме. Последний служит для устройства автоматической поточной линии в производстве.

Особо опасная зона прессов имеет защитное ограждение и оборудована аварийными фотоэлементами.

По отдельной заявке потребителя пресс комплектуется правильным столом и оснасткой для производства правки.



Модель		П6326
Номинальное усилие (кН)		400
Ход ползуна (мм)		500
Расстояние от оси штока до станины (мм)		320
Размеры стола (мм)		710х560
Скорость ползуна	холост. ход	125
	рабоч. ход	20
	возврат. ход	300
Мощность привода (кВт)		13
Масса, кг		2741
Габариты, мм		950х1770х2880
