Детектор скрытой проводки. Типы и устройство. Работа и как выбрать

При проведении ремонта в квартире или даже при необходимости просверлить отверстие в стене важно убедиться, что в данном месте отсутствует проводка, арматура или трубы. Это позволит избежать поломки инструмента, повреждения коммуникаций или удара током. Отыскать кабель в указанной ситуации поможет детектор скрытой проводки. Этот прибор довольно часто можно встретить в хозяйственных и строительных магазинах. Однако детекторов весьма много, что значительно затрудняет выбор.

Функции:

Определение положения проводки и оценка плана электрической системы.
Нахождение в стене металлических предметов.
Определение разрывов в проводке.

Тип поиска по:

Материалу кабелей.
Глубине залеганий кабелей.
Времени работы.
Наличию дополнительных функций.

По принципу работы:

Электростатические приборы имеют широкий радиус действия, они надежны и просты в эксплуатации. Однако подобные модели пригодны для нахождения проводов под напряжением. К тому же прибор будет реагировать на помехи, которые создаются наличием металлических деталей или повышенной влажностью в конструкции стен. Естественно, что подобное устройство подойдет для квартиры, но для работ в подсобных помещениях, банных помещениях, гаражах, оно будет не очень эффективным.

Электромагнитные обеспечивают более качественный и точный результат, они удобны в работе и более надежны. Однако в случае поиска линии под слабой нагрузкой или без тока результаты сканирования могут оказаться искаженными. Для получения реального результата потребуется нагрузка в цепи примерно 1 кВт.

Металлодетекторные способны находить обесточенные провода внутри стен. Однако такой прибор будет подавать сигнал о любых предметах из метала, будь то шуруп или гвоздь. Это существенно может осложнить процесс поиска.

Комбинированные приборы являются более дорогостоящими, ведь они сочетают в своей конструкции различные системы поиска. Однако при помощи них можно получить информацию более высокой точности. Приборы позволяют найти расположение кабеля, а также глубину его залегания. К тому же можно безошибочно выяснить, обесточен ли кабель или находится под напряжением.

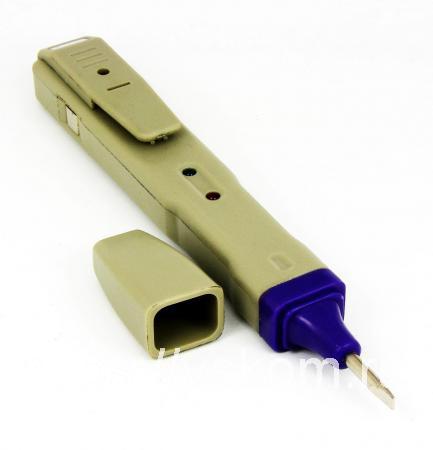

Устройство

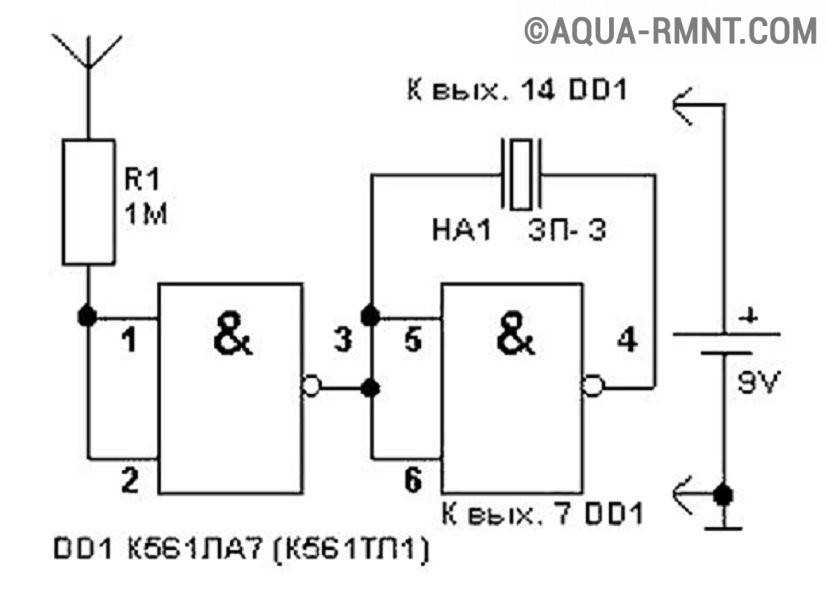

Классическая схема детектора прибора-пробника на транзисторах предполагает следующие обязательные узлы:

Источник низкочастотных колебаний, представляющий генератор типа «мультивибратор», который выполнен на биполярных триодах.
Бесконтактный антенный щуп, который реагирует на изменение электростатического потенциала, в том числе меняющий режим работы исполнительного узла.
Исполнительный узел.
Элемент индикации, который применяется как сигнализатор скрытой проводки. Он извещает о ее наличии в стене. В большинстве случаев данную функцию выполняет полупроводниковый светодиод.
Элемент питания напряжение 9 вольт. Это может быть обычная батарейка «Крона», которая входит в состав электронной схемы.
Приборы по принципу устройства могу быть совершенно разными. В них могут применяться разные схемы и элементы. Некоторые из них вполне можно даже собрать своими руками.

Самая простая схемы включает следующие элементы:

Полевой транзистор, это может быть КП103 или КП303.
Телефонный динамик с сопротивлением 1600-2200 Ом.
Омметр, который применяется в качестве индикатора.

Корпус транзистора выступает в качестве антенны, которым проводят по стене. При обнаружении провода, находящегося под напряжением, динамик издаст характерный звук частотой 50 Гц. При этом стрелка индикатора отклонится. Однако у такого индикатора чувствительность не очень сильная. Поэтому часто применяют более сложные схемы.

Принцип действия

Принцип работы детектора, который содержит в себе простейший генератор НЧ, весьма прост и заключается в следующем:

Задающий генератор создает НЧ колебания заданной частоты, которые определяются номиналами конденсаторов, установленных в его цепях.
В исходном состоянии, когда щуп инструмента располагается на значительном удалении от провода, исполнительный узел на транзисторах обеспечивает наличие питающего напряжения на индицирующем светодиоде, он светится постоянно.
Когда щуп прибора приближается к проводу с током, скрытому в толще стен, его электромагнитное поле образует на антенном входе переменный потенциал соответствующей величины. В результате меняется режим действия чувствительного элемента, вследствие чего на исполнительный узел (светодиод) поступают колебания генератора. Светодиод начинает мигать, сообщая оператору о нахождении скрытой проводки в указанном месте.

Именно по приведенной схеме работает большая часть электронных приборов, которые применяются в качестве индикаторов электромагнитного излучения. К такой же категории относится и детектор скрытой проводки «Е 121», который в народе именуется «дятел».

Детектор скрытой проводки. Применение

Детектор скрытой проводки может применяться для различных целей, которые зависят от комплектации прибора, а также его чувствительности.

В большинстве случаев базовые модели комбинированных детекторов применяются для следующего:

Нахождение скрытой электропроводки в полах, стенах, потолках.
Определение мест обрывов электрических кабелей.
Определение фазового провода.
Правильность подключения фаз электрических счетчиков.
Нахождение незаземленного оборудования.
Обнаружение мест нахождения металлической арматуры в стене.
Проверка исправности предохранителей и плавких вставок.

К дополнительным возможностям приборов, имеющих соответствующие функции, можно отнести:

Индикация объектов типов «проводка под напряжением», «магнитный металл», «немагнитный металл», «неметалл».
Индикация точности нахождения в процентах.
Определение температуры поверхности.
Автоматическое обнаружение центра предметов из металла.
Обнаружение дерева.

Подумать о требуемой функциональности следует до покупки детектора, ведь стоимость приборов с максимальной и минимальной начинкой может различаться в сотни раз.

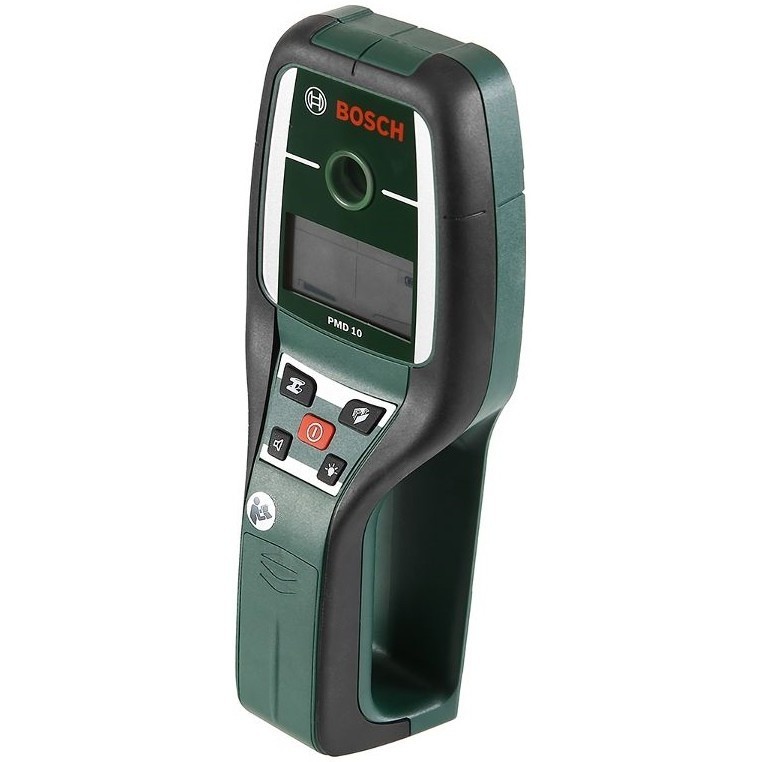

Как выбрать детектор скрытой проводки

Для начала необходимо определиться с набором материалов, которые детектор скрытой проводки должен определять. Здесь нужно учесть характер работ, которые требуется выполнить, в том числе то, как часто прибор будет применяться в дальнейшем. Каждая дополнительная функция прибавит стоимости устройству, однако она не всегда может оказаться востребованной.
Затем следует решить, какой класс будет иметь оборудование. Главным фактором здесь будет цена прибора. Самыми дешевыми будут бытовые модели. Они будут иметь корпус из дешевого пластика, значительную погрешность и не очень большую глубину обнаружения. Полупрофессиональные модели находятся средней ценовой категории. У них меньше погрешность и характеристики лучше. Наиболее точными дорогими являются профессиональные модели.
В нужном классе следует выбирать по глубине обнаружения металла, проводки и иных объектов. Это главный показатель, влияющий на эффективность работы.
Следует учесть и условия работы. Некоторые модели способны работать до минус 60 градусов.
Следует обратить внимание на отображение информации. Так простые модели только издают звук, не давая данных о том, что обнаружено. Продвинутые модели могут менять продолжительность звука и тональность в зависимости от конкретного материала.
Наиболее удобным вариантом для получения информации является жидкокристаллический дисплей. На нем в удобном виде преподносится вся необходимая информация.

Как создать детектор из смартфона

В детектор скрытой проводки

можно превратить обычный смартфон. Однако любителям современных гаджетов для нахождения замурованных в стену проводов потребуется гаджет на устройстве Android.

Для этого потребуется скачать и установить соответствующее приложение «Металлоискатель». В качестве антенны будет выступать встроенный навигационный компас. Он позволит с легкостью фиксировать магнитное поле провода из металла на небольшой глубине.

Естественно, что детектор из смартфона подойдет только в крайних случаях, ведь он будет показывать приблизительный результат. Поэтому рекомендуется все же приобрести магазинный прибор. Для тех же, кто дружит с руками, можно посоветовать собрать детектор скрытой проводки из радиодеталей (Схема 1). Если же паять не хочется, то можно собрать прибор из полевого транзистора и мультиметра (Схема 2). Мультиметр нужно будет подключить в режиме омметра. В момент воздействия электрического поля электропроводом, в приборе увеличивается толщина p-n перехода. Омметр фиксирует именно это изменение.

При сборке прибора необходимо правильно подключить выводы. «Затвор» остается свободным, а выводы «истока-стока» подсоединяются к мультиметру. В качестве антенны будет выступать металлический корпус транзистора и мультиметр. Для выполнения поиска таким прибором нужно провести вдоль стены. В случае обнаружения проводки стрелка мультиметра начнет колебаться, демонстрируя повышение сопротивления, а значит и наличие проводки.

10 лучших детекторов проводки — Рейтинг 2022 года (Топ 10)

Необязательно затевать дома полномасштабный ремонт, чтобы при бурении стены наткнуться на «нежданчик» в виде электрокабеля – Вам может понадобиться пробурить отверстие под один-единственный анкер, а хитрый кусок проводки под напряжением уже ждет своего часа. Если же Ваша работа прямо связана с подобным – то тут уже необходимость в детекторе скрытой проводки будет очевидна. Благо современные приборы куда точнее и функциональнее, чем советский метод «включить в нужную розетку электробритву и водить коротковолновым приемником вдоль стены»: они и об арматуре внутри бетона предупредят, и замурованную трубу найдут.

Так что сегодня мы посмотрим, какие из предлагаемых в строительных магазинах детекторов действительно стоят внимания и потраченных денег.

Рейтинг лучших детекторов проводки

Категория	Место	Наименование	Рейтинг
Лучшие бюджетные детекторы проводки	1	Bosch Truvo	9. 6 / 10
	2	ADA instruments Wall Scanner 80	9.5 / 10
	3	ЗУБР Профессионал DX-750	9.3 / 10
Лучшие детекторы проводки среднего класса	1	Bosch GMS 120 Professional	9. 4 / 10
	2	ADA instruments Wall Scanner 120 PROF	9.3 / 10
	3	Bosch UniversalDetect	9.1 / 10
	4	ELITECH Д 100	9. 0 / 10
Лучшие профессиональные детекторы проводки	1	Bosch D-tect 150 SV Professional	9.8 / 10
Лучшие профессиональные детекторы проводки	2	Bosch D-tect 150 Professional	9.7 / 10
Лучшие трассоискатели	1	CEM LA-1012	9. 6 / 10

Лучшие бюджетные детекторы проводки

Этот приборчик «домашнего» класса предельно прост: вся индикация у него – это «светофор» индикаторной лампы, которая меняет свечение с зеленого на желтый при приближении к металлу и на красный – когда в этом месте сверлить точно нельзя. Причем постоянное горение красного сигнала означает просто металл, а моргающий красный – проводку под напряжением.

Использовать Truvo также просто – включить и все. Калибровка происходит автоматически. На корпусе предусмотрены маркировочные уголки, которые позволят быстро отметить опасные места. Обратите внимание, что рассчитан прибор на поиск именно проводки бытовой сети переменного тока 110-240 В с частотой 50/60 Гц, и, к примеру, шину постоянного тока он будет «видеть» как обычный металл с меньшей точностью.

Глубина обнаружения скрытой проводки здесь традиционная для этого класса – 50 мм, стальную арматуру Truvo может почувствовать на глубине до 70 мм, «цветнину» – на 60. Для домашних нужд вполне достаточно.

Источник питания – три батарейки ААА. Честно говоря, гораздо уместнее был бы встроенный аккумулятор – прибор все равно вряд ли будет работать из смены в смену в отрыве от розетки, а подзарядиться от USB в наше время можно везде, вплоть даже до автобусных остановок.

Основные плюсы:

Максимальная простота использования

Неплохая чувствительность
Несмотря на автокалибровку, сохранена и ручная

Минусы:

Нет точной индикации глубины залегания

9. 6 / 10

Рейтинг

Отзывы

Качественный и довольно доступный (для этой марки) детектор. Проводку в штукатурке ловит отлично.

Внешне и по характеристикам интересный детектор труб и проводки, но на практике спорный. Конечно, «картинку» ADA Instruments обеспечили хорошую – противоударный корпус с цифровым дисплеем, возможность поиска не только проводки и металла, но и дерева. По заявленным характеристикам глубины поиска прибор идентичен «Бошу», а дерево «видит» на глубине до 20 мм.

Однако, если его взять в руки и начать пользоваться, ощущение несколько портится. Причем с момента установки батарейки – здесь использована «Крона», с ее-то мизерной емкостью. Даже хорошего качества батарейка проживет не больше шести часов работы, и то при идеальных условиях. Переключив детектор в режим поиска проводки, можно обнаружить, что точность у него при поиске проводки под напряжением не лучшая, бывает, что в режиме «металл» провод локализуется даже точнее. Плюсы цифровой индикации глубины при этом однозначно нивелируются. Ну, а когда Вы захотите пометить место найденного «сюрприза», то поймете, что уголков или отверстия для маркировки производитель не предусмотрел.

Вот такой парадокс – хотя в сравнении с ADA «Бош» выглядит простеньким «показометром», на практике он оказывается и удобнее, и точнее.

Поэтому порядок мест в рейтинге лучших детекторов проводки выстраивается ожидаемо.

Основные плюсы:

«Деревянный» режим
Хорошая точность при поиске металла

Минусы:

Использование «Кроны» в качестве источника питания
Не лучшая точность режима «проводка»

9.5 / 10

Рейтинг

Отзывы

Неплохой детектор, не профессиональный, конечно, но тоже помогает в работе.

Ба, да это же брат-близнец ADA Instruments, только голубой! В хорошем, естественно, смысле. Однако здесь в характеристиках указана возможность поиска «чернины» в стенах аж на глубине до 100 мм. К тому же он даже дешевле, пускай и немного.

Но, тем не менее, баллы рейтинга мы выставим именно так, как Вы видите. Во-первых, говорим мы в первую очередь именно о детекторах проводки – а с поиском проводов у «Зубра» те же самые проблемы, что и у предыдущего участника. При этом детектирование цветных металлов у него хоть и лучше по бумаге (80 мм против 60), на практике разницы не видно. Но, если ADA Instruments – это хотя бы реально существующая и известная гонконгская фирма, товары которой продаются по всему миру, то «Зубр» – это, как обычно, якобы российский производитель, реальное происхождение товаров которого точнее, чем «где-то в Китае», не обозначить.

Основные плюсы:

Неплохая чувствительность к черным металлам

Минусы:

Абсолютно идентичны ADA instruments Wall Scanner 80

9. 3 / 10

Рейтинг

Отзывы

Работает детектор проводки для своей цены приемлемо. Арматуру, правда, видит лучше, чем провода, увы.

Лучшие детекторы проводки среднего класса

Хороший универсальный детектор, который способен «видеть» проводку под напряжением на глубине до 50 мм, сталь – до 120. При поиске обесточенной проводки придется рассчитывать на «цветной» режим с максимальной глубиной обнаружения 80 мм. Поиск дерева возможен на глубине до 38 мм.

Индикация у прибора двойная – жидкокристаллический дисплей и меняющий цвет ободок «глазка», через который можно карандашом или тонким маркером сразу отметить найденное место. Правда, стоит отметить особенность прибора, на которую не всегда обращают внимания (инструкции-то принято читать, когда что-то сломается, как известно): длительность автокалибровки у прибора после включения составляет не менее 8 секунд, и все это время он должен быть гарантированно отдален от металла, иначе начнет показывать если не «погоду на Марсе», то «среднюю температуру по больнице» – точно. Также не стоит забывать и о ручной калибровке, выполняя условия, указанные в той же инструкции.

Любопытная особенность GMS 120 – отдельный режим «гипсокартон», в котором, кстати, прибор может находить и пластиковые трубы с водой. Остальной набор режимов традиционен – «металл», «неметалл», «провод под током».

Увы, несмотря на принадлежность к «синей» профессиональной серии, прибор не отнести к по-настоящему профессиональным – это не тот случай, когда у «Боша» получилось все, как задумано. Прибор все-таки недостаточно «дальнобоен», да и элементарно капризен к рабочим условиям.

Основные плюсы:

Неплохая чувствительность к металлу
Удобство разметки

Минусы:

Нет индикации глубины
Чувствительность к условиям работы и необходимость в регулярной калибровке для поддержания точности

9. 4 / 10

Рейтинг

Отзывы

От «Боша» ждал большего… Хотя, конечно, это не трассоискатель, а металлодетектор все же.

По заявленным характеристикам этот детектор проводки – прямой конкурент «Боша», а по цене ADA даже интереснее. Правда, производитель зачем-то затыкает отверстие внутри кольцевого индикатора пробкой, которая не всегда вытаскивается, даже если потрудиться – а как прикажете отмечать найденную точку? По узеньким «маркировочным линиям» на передней панели, как это указывает инструкция? Откровенно неудобно, и что мешало сделать производителю такое же отверстие, как и у «Боша», непонятно.

В целом прибор интересен, если уметь им пользоваться (о нюансах детекторов такого типа – ниже). Правда, используя все ту же «Крону», он не отличается экономичностью, запасную батарейку стоит иметь под руками всегда.

Основные плюсы:

Неплохой режим поиска металла
Достаточно удобный корпус

Минусы:

Высоковата чувствительность к помехам в режиме поиска проводки
Бессмысленная пробка в отверстии датчика

9. 3 / 10

Рейтинг

Отзывы

Работает, в принципе, на уровне 120-го «Боша» плюс-минус, но дешевле.

Любопытный случай: по цене прибор «зеленой» любительской серии стоит столько же, сколько и «синий» детектор. При этом характеристики у него заявлены похуже – поиск проводки на глубине до 50 мм, металла – до 100 мм.

Платим мы здесь в основном за цветной экран, выдающий ни много ни мало «живую» анимированную справку по эксплуатации: прибор для тех, кто инструкции на бумаге не читает принципиально. В остальном же детектор как детектор, ничего необычного. Но в руке сидит удобно, с разметкой точек, как у ADA, глупых проблем нет (отверстие открытое), так что и он имеет право на покупку.

Основные плюсы:

Поиск проводки под напряжением, металла, дерева
Справка под рукой
Питание от батареек ААА, а не от «Кроны»

Минусы:

Рабочие характеристики слабоваты для этой цены
Невозможность поиска многожильной проводки без напряжения в режиме «Металл» (прямо указано в инструкции)

9. 1 / 10

Рейтинг

Отзывы

Ну что же, детектор по крайней мере удобный, если умеешь пользоваться, то риск промахнуться обычный для этого класса.

Еще один случай, когда детектор проводки по характеристикам не особо далеко уходит от хороших «бюджетников», но по цене уже их обгоняет. В принципе, работает и с проводкой, и с металлом Elitech достаточно уверенно.

А вот дисплей у него ужасен – похоже, взят он от радиоконструкторов с Алиэкспресса типа «цветной экран Ардуино горячий свободная доставка», маленький и неразборчивый (зато цветной, да). Он мал по размеру, тускловат, да и углы обзора у него не лучшие. Честно говоря, обычный черно-белый экран тут был бы и удобнее, и уместнее.

Основные плюсы:

Достаточно уверенный поиск проводки под напряжением
Неплохая глубина обнаружения металла

Минусы:

Низкое качество дисплея
Отсутствие внятного приспособления для разметки

9. 0 / 10

Рейтинг

Отзывы

Экран неразборчивый, но мне в принципе детектор понравился.

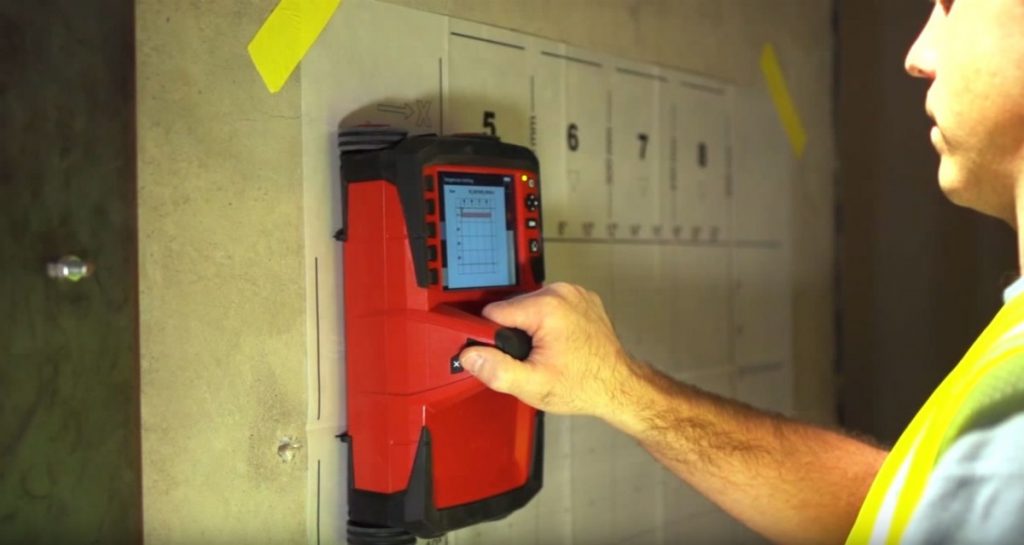

Лучшие профессиональные детекторы проводки

А вот это уже серьезный «универсал» профессионального класса, хотя и с соответствующей ценой. Металл он распознает на глубине до 150 мм, проводку под напряжением – до 60. «Видит» он и пластиковые трубы с водой. Источник питания – вновь батарейки (хотя в нивелирах Bosch, например, их уже начали сменять стандартные литий-ионные аккумуляторы), но хотя бы не проклятая «Крона», а 4 батарейки АА, которые можно заменить аккумуляторами аналогичного типоразмера.

Дисплей у детектора информативен, но вот русификация убивает – все сообщения он выдает в транслите, наподобие «Dvigat» или «Kabel pod napryaz». Для недешевого прибора это выглядит странно – хотя, возможно, razrabotchiki просто перечитали Берджесса и начали govorit на надсате? Зато режим просмотра сигнала (так и названный – Prosmotr signala… нет, мы уж лучше по-английски – Signal View) здесь часто способен показать даже две соседние арматурины по отдельности, а не единым объектом: точность отличная. Дополнительно введен полезный режим измерения по сырому бетону отдельно от сухого, чего так не хватает более дешевым приборам.

Основные плюсы:

Высокая точность
Возможность настройки под сырой и сухой бетон
Умеренная чувствительность к помехам

Минусы:

Отвратительная русификация
Высокое энергопотребление

9.8 / 10

Рейтинг

Отзывы

Единственный прибор такого класса, который (из те, что я испытывал) можно действительно назвать профессиональным.

Внешне, да и по рабочим характеристикам D-tect 150 от версии с приставкой SV ничем не отличается, но при этом стоит дешевле. Разница у них в том, что эта модель не имеет режима Signal View, то есть она несколько грубее, и рядом расположенные посторонние включения в стене может распознать как одиночное.

Если же Вам не требуется максимальная точность локализации, а достаточно указать район, где стену лучше не бурить, то переплачивать несколько тысяч за вариант с режимом SV не обязательно – в остальном-то детекторы идентичны.

Основные плюсы:

Аналогичны D-tect 150 SV

Минусы:

В дополнение к вышеуказанным – чуть более грубая работа

9.7 / 10

Рейтинг

Отзывы

За два года претензий к точности не возникло, работает как надо.

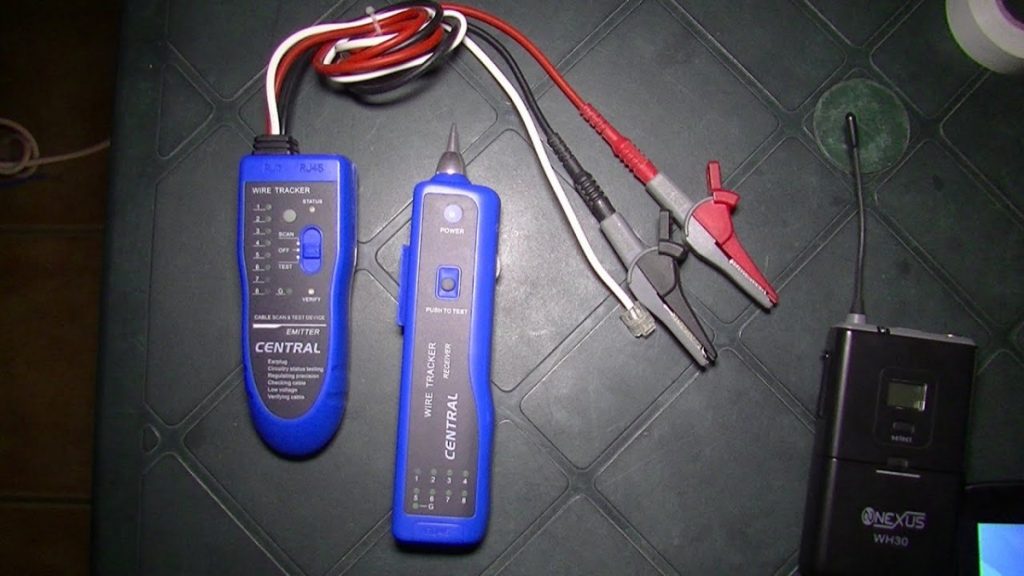

Лучшие трассоискатели

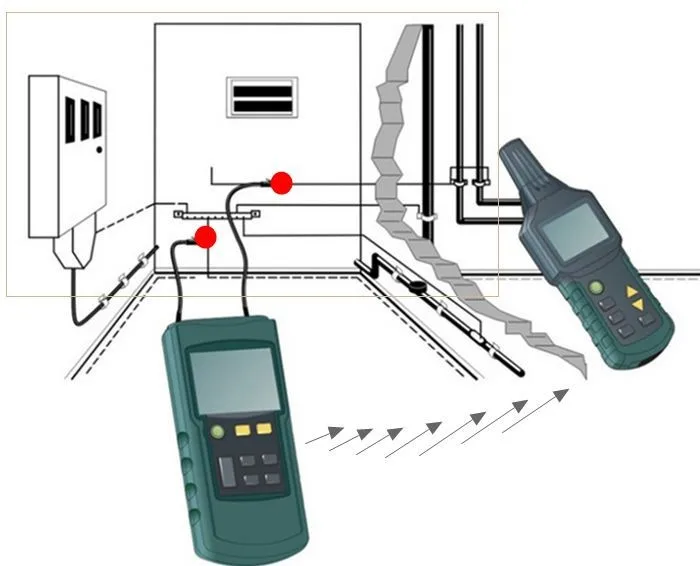

Весьма интересный прибор, который рассчитан конкретно на поиск проводки, причем в том числе и глубокой, и не обязательно находящейся под стандартным напряжением бытовой сети. Впрочем, точнее говоря, это не один прибор, а два: сам детектор и передатчик. Принцип обнаружения проводки им прост: передатчик создает в проводе высокочастотный ток, который легче уловить даже на приличном расстоянии, чем стандартные несколько десятков герц. Одновременно передатчик, подключенный к доступному концу провода (например, в розетку, пролегание питания которой мы ищем), показывает напряжение на нем. Сигнал, генерируемый передатчиком, кодируется – благодаря этому можно одновременно использовать несколько передатчиков, выставив на них разный код, чтобы они не мешали друг другу, а приемник сразу мог показать, какую конкретно линию отыскал.

Серьезное преимущество детекторов с собственным сигнал-генератором – это возможность не только найти провод как таковой, но и обнаружение места скрытого обрыва. Так что функциональность у CEM действительно более чем достойная.

Что до минусов, то отметим, что и передатчик, и приемник питаются от «Крон». Но, если при работе с бытовой проводкой можно использовать двухполюсное подключение (передатчик переходит на питание от сети), то приемник «запасного» питания не имеет. Так что запас «Крон» в кейсе сделать стоит, даже у современных 9-вольтовых батареек емкость не назвать впечатляющей.

Ну и все-таки посоветуем почитать инструкцию перед использованием, хоть это для русского человека и нетипично – это позволит избежать недопониманий и банально неправильного использования детектора.

Основные плюсы:

Обнаружение проводки на глубине до 2,5 м, в том числе обесточенной и оборванной
Возможность трассировки нескольких шин одновременно с дополнительными передатчиками

Минусы:

Ограниченная длина от места подключения передатчика, на которой эффективно обнаружение

9. 6 / 10

Рейтинг

Отзывы

Отличный детектор , особенно, когда ищешь обрыв – обычные на это неспособны.

Как выбрать хороший детектор проводки?

Любой детектор скрытой проводки в режиме поиска именно проводки – это по сути своей радиоприемник (так что советский метод поиска проводов от розетки мы упомянули отнюдь не зря), ищущий фон, неизбежно излучаемый проводами под переменным током. Но проблема в том, что излучение на «индустриальных» частотах (в нашей стране – 50 Гц) очень мало, поэтому приемник приходится делать очень чувствительным. А отсюда и «капризность» детекторов проводки, на которую часто жалуются, банально не умея ими пользоваться.

Например, если Ваш новенький детектор показывает проводку прямо под собой, даже вися в воздухе посреди комнаты – не спешите бежать обратно в магазин и строчить гневные отзывы в Интернете, а просто выключите Wi-Fi роутер и выложите телефон из кармана. Не забывайте прикладывать свободную руку к стене, вдоль которой водите детектором – это тоже прямо влияет на помехи. Достаточно один раз прикоснуться рукой к концу «джека» кабеля включенного усилителя, чтобы собственными ушами убедиться, что и само человеческое тело может давать наводки на чувствительную аппаратуру. Кроме того, трехфазные кабели под напряжением часто можно «увидеть» только в режиме поиска металла, поскольку смещение фаз на 120 градусов в проходящих по соседству кабелях не дает детектору нормально распознать сигнал.

В этом плане трассоискатели выглядят предпочтительнее – они, напротив, сами создают помехи в проводке, используя ее как антенну, и датчик приемника у них ищет вполне конкретный сигнал. За счет этого значительно вырастает глубина и точность обнаружения, появляется возможность работы с проводкой постоянного тока (самой по себе не излучающей), обесточенной и оборванной. Но и тут свои минусы есть – нужен физический доступ к нужной линии для подключения передатчика, так что ту же арматуру трассоискатель уже не найдет. Поэтому в плане универсальности детекторы однозначно имеют свои достоинства, хоть за них и приходится платить и фигурально (слабой помехозащищенностью), и буквально (качественные детекторы недешевы).

Оцените статью

4.4 / 5

Всего голосов – 47, рейтинг – 4. 4

Обновлено 16.02.2022

^* обратите внимание, что достоверность сведений и результатов составления рейтингов носит субъективный характер и не является рекламой

Прибор для поиска скрытой электропроводки, виды и чем отличаются

Не все знают, по каким чертежам прокладывалась проводка в доме. Но редкий интерьер обходится без таких элементов, как картины, полки, бра. А для их монтажа необходимо либо вбивать гвозди, либо сверлить стены дрелью. Как в таком случае сделать все так, чтобы не повредить электрическую проводку? Действовать на свой страх и риск? В этом нет необходимости, потому что существуют специальные приборы, с помощью которых можно точно определить в каком именно месте пролегает электропроводка. Такой прибор для поиска скрытой электропроводки или ее обрыва, является одним из самых востребованных устройств у электриков.

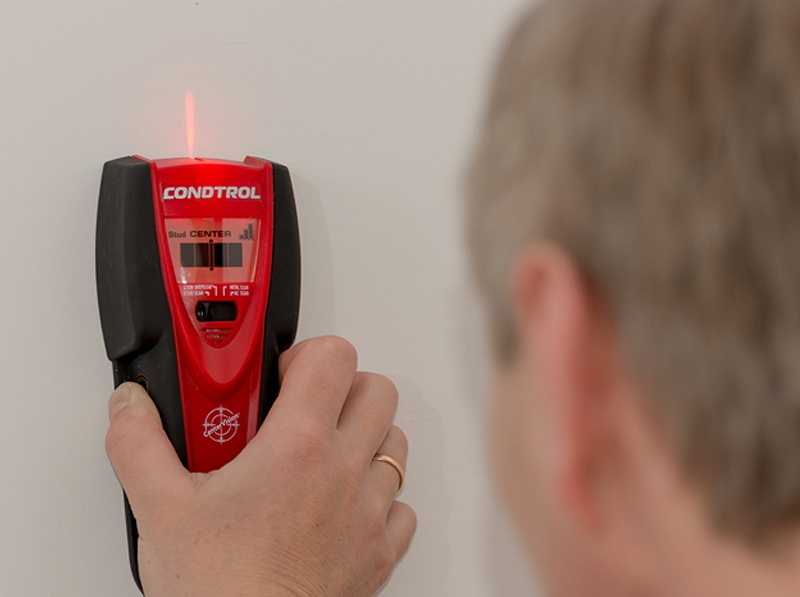

Принцип работы прибора по поиску поводки

Виды приборов и принцип работы

Первая группа приборов регистрирует электромагнитное поле, которое исходит от электрических проводов. Эффективность приборов ограничивается возникновением электромагнитного (ЭМ) излучения. Например, проводка под напряжением без потребителя дает малое излучение, что затрудняет е обнаружение, а сырая штукатурка будет создавать помехи для его работы.

По этому принципу построено большое количество самоделок для поиска скрытой электропроводки, которые сталкиваются с проблемой чувствительности: низкая– не находит провода без мощного потребителя, высокая – фон (срабатывание от рядом находящихся приборов).

Группу приборов можно разделить по принципу действия: 1) электростатические – обнаруживают любые электростатические наводки, но сильно чувствительны к посторонним наводкам; 2) электромагнитные – регистрируют электромагнитное возбуждение от провода под нагрузкой.

Электростатические детекторы для обнаружения проводки достаточно просты в использовании, они точно определяют место прокладки кабеля и имеют большой радиус действия. Но работа с этим устройством осложняется, если в стенах есть металлические конструкции или стены имеют высокую влажность. К тому же, обязательным условием является наличие напряжения в проводах. Возможно в квартире прибор при поиске электропроводки в стене справится, но с проводкой в бане или гараже, лучше выбрать прибор работающий по другим принципам.

Электромагнитные детекторы отличаются особой точностью в работе. К тому же они удобны и просты в обращении. Обнаружить проводку при сканировании стен электромагнитным детектором можно быстро и точно. Однако искомый кабель должен непременно находиться под напряжением, при этом, под высоким (минимум 1 кВт). Слабо нагруженная электропроводка может быть и не обнаружена.

Если нет возможности подать в провода достаточное напряжение, то для обнаружения проводов придется воспользоваться металлодетектором. Их тоже используют для поиска скрытой проводки. С одной стороны, возможность найти обесточенный провод, это значит решить проблему, но такой прибор будет реагировать на все металлическое: металлоконструкции в стенах, гвозди, шурупы.

Вторая группа приборов регистрирует не на само ЭМ поле, а изменение электромагнитного возмущения, возникающего в металле из-за воздействия внешнего магнитного поля. Прибор работает по принципу металлоискателя, поэтому инструмент с успехом обнаруживает не только электропровода, но и арматуру, и другие металлические предметы.

Третья группа приборов имеет гибридный принцип действия основанным на первом и втором способах, поэтому они самые эффективные для поиска скрытой электропроводки в стенах. Приборы относятся к профессиональным инструментам, поэтому их стоимость значительно выше. Комбинированные детекторы обладают массой возможностей. Ведь они могут не только обнаружить проводку, но и с большой точностью определить, под напряжением ли она и как глубоко проложена. Мультидетекторы способны обнаружить в стенах цветные металлы, деревянные перекрытия и пластик.

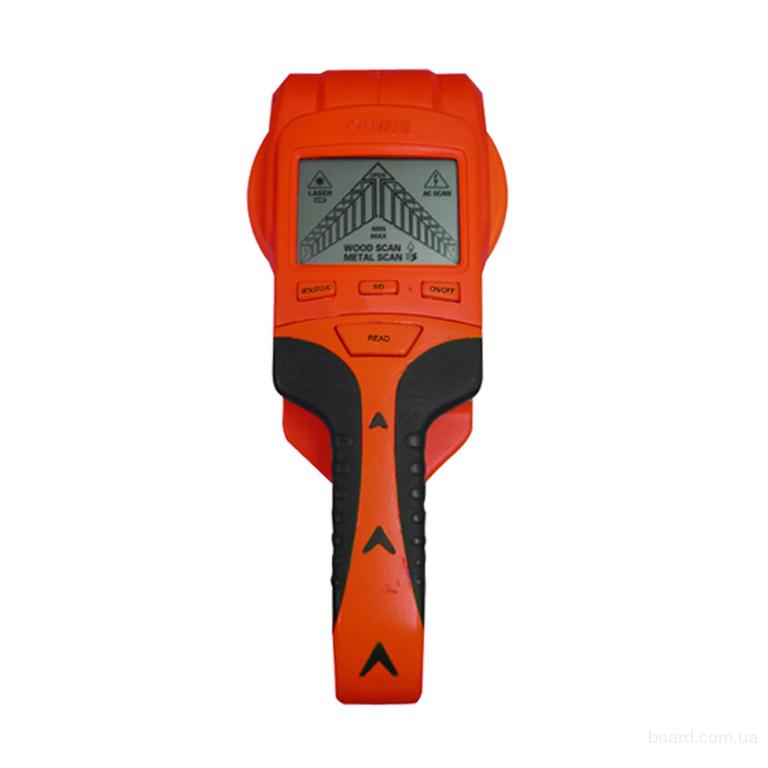

Приборы для поиска

Существует много марок приборов для обнаружения скрытой проводки, но перед тем, как приобрести, постарайтесь, ознакомьтесь с их функциями и возможностями. Ведь не каждым детектором можно обнаружить места, где проходит скрытая проводка, если отсутствует напряжение в сети или оно недостаточной мощности. Кроме того, не все приборы способны работать в окружении большого скопления металлических элементов. Стоит учитывать и такие факторы, как температура воздуха и влажность.

Лис М

Искатель скрытой проводки Лис М производят в России. Создан он специально для поиска проводки в стенах. Он удобен в использовании, так как работает от двух батареек. Обнаружив искомое, прибор помимо индикации, сигнализирует звуком. Реагирует детектор на переменный ток в сети. Сигнал поступает в устройство, где происходит его цифровая обработка. Результаты выводятся на индикатор. Прибор способен найти проводку, которая заложена на глубине двух метров.

DSL 8220s

Обнаружить в стене провода электросети, антенный кабель, телефонный провод поможет детектор скрытой проводки DSL 8220s. Этот компактный прибор способен находить скрытую проводку под гипсокартонном, пластиком, штукатуркой, кирпичом. Кроме того, его используют, когда есть необходимость найти «фазовый» провод сети. Обнаружив провода, прибор сигнализирует индикатором при помощи светового индикатора, а также звуком.

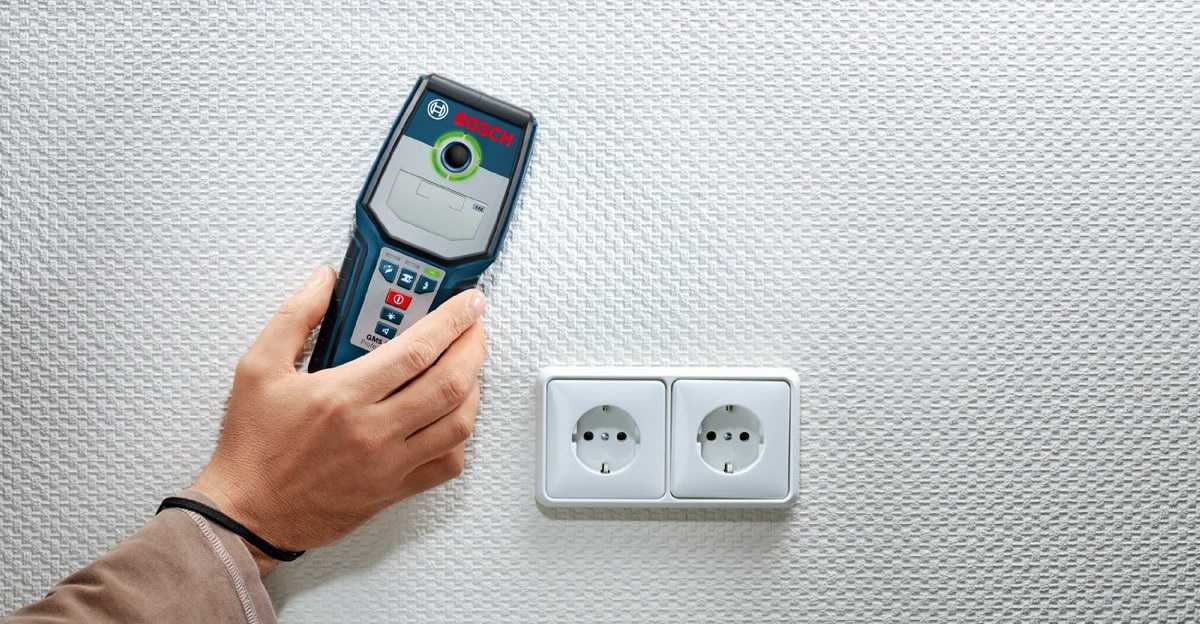

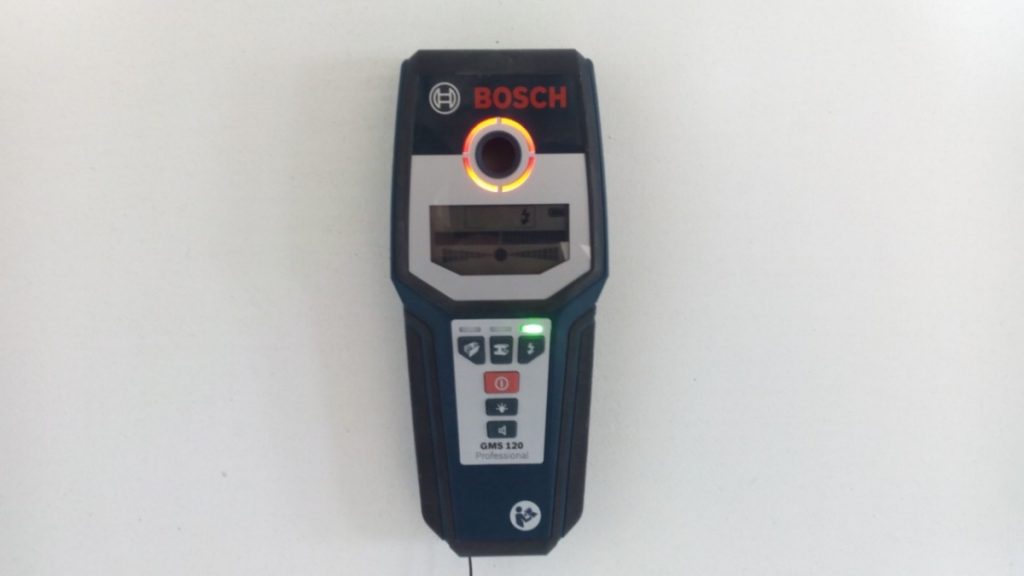

BOSCH GMS 120

Детектор скрытой проводки BOSCH GMS 120 способен обнаружить в стенах не только провода, но также цветные металлы и деревянные перекрытия. При обнаружении проводки в стенах, на приборе загорается индикатор красным цветом. Если проводка обнаружена не была, цвет индикатора – зеленый. Прибор работает в нескольких режимах: гипсокартон, кабель под напряжением и метал. Также обнаруживать он способен магнитные и немагнитные элементы. Корпус искателя скрытой проводки bosch оснащен отверстием для маркировки стен.

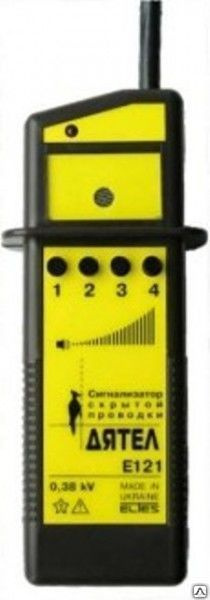

Дятел Е121

При необходимости определить схему проложенной в стенах электрических кабелей можно использовать детектор скрытой проводки Дятел Е121. Этот прибор определяет не только расположение скрытой проводки, но и проверяет правильность фазировки электрических счетчиков при отсутствии защитной крышки. Прибор «Дятел» работает по принципу обнаружения электро поля. Для этого достаточно, чтобы в сети было напряжение 0,38 кВт. Работа прибора регулируется режимом самоконтроля, то есть, детектор начинает издавать световые и звуковые сигналы.

Mastech MS6812

Одним из самых малогабаритных приборов для определения расположения электропроводов внутри стен является детектор скрытой проводки Mastech. Прибор находит искомое с высокой точностью, при этом, он способен работать с разными материалами: кирпич, гипсокартон. Кроме того, он наделен функциями металлодетектора и полностью соответствует международным стандартам безопасности. При обнаружении электропроводки, прибор сигнализирует звуком и светом.

При необходимости приобрести такой прибор, какой лучше может подсказать опытный электрик или компания, занимающаяся услугами, касающимися электричества в доме. Современный рынок электро-товаров предлагает широкий выбор приборов для поиска скрытой проводки. Можно выбрать многофункциональный детектор, передатчик сигналов или искатель скрытой проводки на микроконтроллере. Главное, чтобы результат был таким, каким вы его ожидаете.

Есть совсем бюджетный вариант, многофункциональная отвертка 5 в 1. В характеристике этого прибора есть функция поиска проводки, основан поиск на провода под напряжением, то есть на их электромагнитное излучение. Учитывая размеры отвертки глубина залегания искомого кабеля должна быть небольшая, например, под штукатуркой.

Посмотрите видео о том как работает прибор Лис М, а о том как искать скрытую проводку в следующей статье.

Системы электропроводки и методы электромонтажа

Краткое описание

Введение

Системы электропроводки в основном стандартизированы несколькими правилами, положениями и законами. Электрическая проводка должна быть установлена правильно и безопасно в соответствии с электротехническими нормами и стандартами. Если электрическая проводка выполнена неправильно или без соответствия какому-либо стандарту, это может привести к таким инцидентам, как короткое замыкание, поражение электрическим током, повреждение устройства / устройства или привести к неисправности устройства, что в дальнейшем приведет к сокращению срока службы устройства.

Прежде чем приступить к фактической установке электропроводки в жилых, коммерческих или промышленных помещениях, необходимо учесть несколько факторов. Эти факторы включают в себя тип конструкции здания, тип конструкции потолка, стены и пола, методы электропроводки, требования к установке и т. д.

Давайте обсудим некоторые основы электропроводки, т. типы электропроводки вкратце.

ПРЕДУПРЕЖДЕНИЕ: Это не руководство пользователя и не учебное пособие по электромонтажу. Это всего лишь теория, объясняющая различные системы электропроводки и различные возможные способы установки электропроводки. Если вы планируете проект, который включает в себя электрическую проводку сети переменного тока, обязательно обратитесь за помощью и руководством к профессионалу.

Электробезопасность

Перед началом любых монтажных работ в первую очередь следует позаботиться о безопасности персонала. Электричество опасно, и прямой или косвенный контакт с электрическим оборудованием или проводами при включенном питании может привести к серьезным травмам, а иногда даже к смерти. Следуйте приведенным ниже инструкциям, чтобы обеспечить безопасность на рабочем месте.

Всегда используйте защитные средства, такие как защитные очки, перчатки, обувь и т. д., и избегайте любого прямого контакта с цепями под напряжением или под напряжением.
Обладать навыками и методами различения открытых токоведущих частей электрооборудования.
Отключите источник питания при установке или подключении проводов.
Электропитание, подаваемое на установку, должно контролироваться на главном распределительном щите, который должен состоять из автоматического выключателя.
Проводящие инструменты и материалы должны храниться на безопасном расстоянии от токоведущих частей цепи или оборудования.
Используйте неэлектропроводные ручные инструменты, для которых они предназначены для выполнения электромонтажных работ. Если они используются для номинального напряжения (или тока), отличного от номинального, прочность изоляции инструмента нарушится, что приведет к поражению электрическим током.

Узнайте больше об электробезопасности в этой статье: Электробезопасность

Распределение электроэнергии

Управление/отдел электроснабжения обеспечивает подачу электроэнергии за пределы помещения потребителя (жилого, коммерческого или промышленного). Потребитель должен подключиться от этой точки к главному распределительному щиту / распределительному щиту дома.

От главного распределительного щита через соответствующие цепи и электропроводку подключаются различные типы электрических нагрузок, таких как вентиляторы, освещение, комнатные охладители и холодильники.


Существуют различные типы проводки, используемые для подключения нагрузки к сети, которые могут использоваться как для домашней электропроводки, так и для промышленной электропроводки. Некоторые из них обсуждаются ниже.

Типы систем электропроводки

Электропроводка является важной частью здания, будь то жилой дом (индивидуальные дома или квартиры), большие коммерческие помещения (офисные здания) или промышленные предприятия (заводы). Существует несколько методов и систем электропроводки, которые используются для освещения и других силовых цепей.

Тип электропроводки играет важную роль в общей стоимости установки. Поэтому очень важно понимать, какой тип электропроводки подходит для конкретной работы.

Некоторые общие факторы, которые следует учитывать при выборе конкретной системы электропроводки:

Стоимость системы электропроводки
Тип используемых проводов/кабелей
Качество проводов
Тип нагрузки (свет, HVAC, двигатели и т. д.)
Безопасность системы электропроводки
Возможность будущих модификаций/расширений
Срок службы установки
Строительство здания (деревянное, бетонное, кирпично-известковое и др.)
Пожарная безопасность

Независимо от типа проводки и выбора провода система электропроводки должна обеспечивать защиту от регулярного механического износа при нормальных условиях эксплуатации.

Обычно тип провода определяет Систему Электропроводки (или, по крайней мере, их классификацию). Некоторые из наиболее часто используемых систем электропроводки в жилых, коммерческих, промышленных, аудиториях и т. д.:0026

Кожух и проводка крышки

Реечная проводка (CTS или TRS)

Кабелепровод (поверхностный или скрытый)

Проводка в свинцовой оболочке

Давайте теперь рассмотрим эти системы электропроводки / установки одну за другой.

Проводка с скобами

В этом случае фарфоровые, деревянные или пластмассовые скобы крепятся к стенам или потолку через равные промежутки, т. е. 0,6 м между каждой скобой. Кабели с изоляцией из ПВХ проходят через отверстия каждой скобы, и, следовательно, скоба поддерживает и удерживает провод.

Это недорогой метод подключения, который используется для временных установок. Поэтому он не подходит для домашней электропроводки, а также является устаревшим методом.


Кожух и крышка Проводка

При этом кабель пропускается через деревянный кожух с канавками. Деревянный кожух изготавливается таким образом, чтобы он имел необходимую фиксированную длину с параллельными канавками, в которых проходят кабели. Деревянный кожух крепится к стенам или потолку саморезами.

После укладки кабелей в пазы корпуса на него надевается деревянная заглушка с пазами, закрывающая кабели. Это также дешевая система электропроводки, но при коротком замыкании высок риск возгорания.

Электропроводка из реек

В этом случае изолированные провода проходят через прямые рейки из тикового дерева. Деревянные рейки крепятся к потолку или стенам с помощью дюбелей и шурупов. Кабели крепятся к рейкам с помощью хомутов из луженой латуни.

Эти зажимы крепятся к рейкам с помощью устойчивых к ржавчине гвоздей. Эта установка проводки проста и дешева по сравнению с другими системами электропроводки, а также требует меньше времени для установки. В основном они используются для внутренней установки.

В этом типе электропроводки в качестве электрического проводника обычно используется провод в оболочке Cabtyre (CTS) или провод в жесткой резиновой оболочке (TRS).

Кабелепровод

В этой проводке кабели из ПВХ прокладываются либо через кабелепроводы из ПВХ, либо через стальные кабелепроводы. Этот кабелепровод может быть либо поверхностным, либо скрытым кабелепроводом.

Если кабелепроводы проходят по поверхности стен и потолков, это называется поверхностным кабелепроводом. Если трубопроводы проходят внутри поверхности стен и потолков и покрыты штукатуркой, то это называется скрытой проводкой трубопроводов.

Поверхностная проводка используется в промышленности для подключения тяжелых двигателей. С другой стороны, скрытая проводка является наиболее популярным и распространенным способом электропроводки в жилых домах. Кабелепроводная проводка является самым безопасным методом электропроводки, а также выглядит красиво (скрытая проводка кабелепровода).

Проводка со свинцовой оболочкой

Этот метод проводки также аналогичен проводке CTS/TRS, за исключением типа провода/кабеля. При этом электрический проводник сначала изолируется вулканизированной индийской резиной, а затем покрывается оболочкой из свинцово-алюминиевого сплава (9). 5% свинца и 5% алюминия).

Подобно проводке из реек, эта проводка также проложена по деревянной рейке и закреплена лужеными зажимами.

Виды чертежей

Электротехнические чертежи играют важную роль в электромонтажных работах, так как несут информацию о подключении различных приборов и оборудования к сети. Информация на чертежах обеспечивает полный проект или план электромонтажа, а также помогает собрать различное оборудование.

Некоторые электрические схемы приведены ниже. Прежде чем знакомиться с этими схемами, сначала вы должны знать и иметь представление о различных символах, используемых при подготовке чертежа, а также для понимания соединений проводки. Ознакомьтесь с различными символами электропроводки.

Блок-схема

Это функциональный чертеж, на котором показаны и описаны основные принципы работы оборудования или устройств. Он состоит из основных функций или частей, представленных блоками и соединенных линиями, которые показывают взаимосвязь между блоками.

Эта схема обычно рисуется перед созданием принципиальной схемы. Он не даст подробной информации о системе, а также оставит информацию о более мелких компонентах. И, следовательно, большинство технических специалистов мало интересуются этой диаграммой.

Чертеж цепи (схема)

Здесь электрическая цепь представлена графически в упрощенном виде. Он включает информацию о расположении (в мм, см или м) различных элементов, таких как светильники, розетки, распределительные коробки, потолочные вентиляторы и т. д.

Линейная схема

Это упрощенное обозначение электрической системы, также называемое однолинейной схемой или однолинейной схемой. Она похожа на блок-схему, за исключением того, что различные электрические элементы, такие как трансформаторы, выключатели, лампы, вентиляторы, автоматические выключатели и двигатели, представлены стандартными схематическими символами.

Он состоит из символов, обозначающих компоненты, и линий, обозначающих провода или проводники, соединяющие компоненты вместе.

Линейная диаграмма фактически получена из блок-схемы. Он не дает никакого расположения частей и их подробной информации о подключении компонентов.

Однако вы можете выполнить подключение, следуя информации, приведенной на этой схеме. Эти диаграммы обычно предназначены для иллюстрации работы электрической цепи.

Электрическая схема

Электрическая схема представляет собой графическое изображение цепи, показывающее проводку между частями, элементами или оборудованием.

Дает подробную информацию о подключении, чтобы можно было легко понять, как выполнить соединение между устройствами. Он включает в себя относительное положение, расположение устройств, а также клеммы на устройствах.

Показывает источники питания и заземления, функции управления и сигнализации (упрощенной формы), заделку неиспользуемых контактов и проводов, соединение через вилки, колодки, розетки, клеммные колодки, вводы и т. д.

Схема подключения

Это список кабелей или проводов, используемых в установке, с их справочным номером, длиной, типом и количеством зачистки изоляции, необходимой для пайки кабеля. На нем указаны дорожки кабеля, а также точки начала и окончания.

В некотором сложном оборудовании в таблице соединений указано взаимосвязь оборудования (например, двигателей и нагревателей) с исходными и конечными контрольными точками. Он также включает идентификационную маркировку проводов, цвета проводов, размер и так далее.

Список деталей

Хотя это и не чертеж, список деталей является неотъемлемой частью чертежа, который определяет различные символы и детали, используемые на других чертежах, таких как электрическая схема, линейная схема и блок-схема.

Дает информацию о типе компонентов схемы с их справочными номерами. Этот список полезен для идентификации, определения местоположения и перекрестных ссылок на фактический компонент, помеченный или указанный на других электрических чертежах, чтобы обеспечить выбор соответствующих деталей перед выполнением электропроводки.

Подготовка электропроводки

Поскольку мы обсуждаем последовательность этапов электромонтажа, таких как понимание безопасности, знание типов электропроводки, понимание различий между различными электрическими чертежами и символами, следующим шагом процесса электромонтажа является подготовка провода или кабели и электрические инструменты.

Подготовка электропроводки включает следующие аспекты.

Тип проводника может быть одножильным или многопроволочным (состоящим из нескольких тонких стержней). Одиночные сплошные провода не являются гибкими и используются там, где требуются жесткие соединения, например, подрядчики по переключению питания. Для электроустановок предпочтительны в основном многожильные проводники.
Характеристики провода зависят от нескольких факторов, таких как количество жил в проводнике, тип изоляции, площадь поперечного сечения провода, диаметр жил и т. д.
Выбор проводов зависит от цветового кода, указанного в различных стандартах, таких как коричневый для фазного провода, синий для нейтрали, зеленый для земли и так далее. Нажмите здесь, чтобы кратко узнать о цветах электропроводки проводов или кабелей.
Для выполнения монтажных работ требуются различные основные электроинструменты, и некоторые из этих инструментов включают резак, съемники, тестеры, плоскогубцы и т. д. Эти инструменты описаны в наших предыдущих статьях, поэтому, пожалуйста, проверьте эти электроинструменты, нажав здесь.
Выберите компоненты, такие как электрические коробки, выключатели, розетки и т. д., в зависимости от их размера и номинала.
Начните соединять компоненты вместе, следуя монтажным схемам. После выбора компонентов, инструментов и кабелей, принимая во внимание безопасность персонала и оборудования, приступайте к установке.

Типы электропроводки

Мы знаем, что электрическая цепь представляет собой замкнутый путь, по которому электричество течет от фазного или горячего провода к устройству или аппарату, а затем обратно к источнику через нейтральный провод.

Путь электричества может состоять из светильников, выключателей, розеток, распределительных коробок и т. д. Таким образом, проводка может быть проложена через эти элементы до фактического подключения к аппарату или устройству.

В основном проводка делится на два типа в зависимости от способа питания устройств или подключения к источнику питания. Это:

Параллельная проводка

При параллельном подключении несколько устройств в установке питаются от одной цепи. Это наиболее распространенная проводка в домах и на производстве, при которой устройства подключаются параллельно источнику питания, как показано на рисунке.

При этом как фазные (или горячие), так и нулевые кабели прокладываются через электрические коробки (распределительные коробки), от которых отходят отдельные розетки, светильники и устройства.

Серийная проводка — это редко используемая проводка, в которой провод под напряжением проходит через несколько устройств, а затем последний вывод устройства подключается к нейтральному проводу. Это как старая рождественская гирлянда или последовательная разводка гирлянд, при которой перегорание одной лампочки приводит к отключению всей сети.

Примеры электропроводки

Для лучшего понимания концепции электропроводки здесь мы приводим несколько примеров электропроводки, которые обычно используются в наших домах/офисах.

Одинарная лампа (или любая другая нагрузка), управляемая односторонним выключателем

При этом горячий провод подключается к одной клемме выключателя, а другая клемма выключателя подключается к положительной клемме лампы, а затем к отрицательной клемме лампы. подключается к нейтральному проводу, как показано на рисунке.

Две лампы, управляемые односторонним переключателем

В этом случае две лампы соединены параллельно с проводами питания (фаза и нейтраль), которые проложены одним односторонним переключателем, как показано на рисунке.

Одинарная розетка, управляемая двухпозиционными переключателями

Эта проводка также называется лестничной проводкой. При этом лампочка/лампа управляется из двух разных мест/источников с помощью двух двухпозиционных переключателей. Этот тип проводки используется в спальных комнатах для включения/выключения светильника от двух источников (у кровати и на распределительном щите). Соединение выключателей с лампой показано ниже.

Складская электропроводка

Этот тип электропроводки используется в больших складских помещениях, длинных переходах, складах и туннелях, имеющих много помещений или частей. Он следует линейной последовательности переключения света с одного конца на другой.

Когда человек выходит из одной комнаты и входит в следующую, поворот выключателя света приводит к выключению лампы в предыдущей комнате и включению ламп в текущей комнате. Он выключает одну лампу и включает другую. Принципиальная схема электропроводки склада показана ниже.

Люминесцентная лампа, управляемая односторонним выключателем

Переключение люминесцентной лампы с одним односторонним выключателем через балласт и конденсатор показано на рисунке ниже. При этом фазный провод подключается к одному концу выключателя, а другой конец выключателя подключается к дросселю (или балласту). Один электрод лампы подключен к дросселю, а другой к нейтральному выводу, как показано на рисунке.

Проводка розетки

Розетка держит вилку и пропускает через нее ток, когда питание подается в розетку через выключатель. Соединение с одинарной розеткой и радиальное соединение с розеткой показаны на рисунке ниже.

Электропроводка платы переключателей управления

Принципиальная схема платы переключателей управления показана на рисунке ниже. При этом потолочный вентилятор, люминесцентная лампа и электрическая лампочка управляются соответствующими выключателями.

Заключение

Это простое учебное пособие по системам электропроводки, различным типам электропроводки, факторам, которые следует учитывать при выборе метода установки, различным типам используемых электрических чертежей, а также несколько примеров схем / цепей электропроводки.

Типы систем электропроводки и методы электропроводки

Содержание

Что такое электропроводка?

Электрическая проводка — это процесс подключения кабелей и проводов к соответствующим устройствам, таким как предохранители, выключатели, розетки, светильники, вентиляторы и т. д., к главному распределительному щиту — это особая конструкция к опоре электросети для непрерывного энергоснабжения.

Методы электромонтажных систем с подключением

Электропроводка (процесс подключения различных аксессуаров для распределения электроэнергии от счетчика поставщика к бытовым приборам, таким как лампы, вентиляторы и другие бытовые приборы, известен как электропроводка) может быть выполнен двумя способами:

Соединительная коробка система или тройник
Петля – в системе

Они обсуждаются следующим образом:

Соединительная коробка или тройник или соединительная система

В этом методе проводки соединения с приборами выполняются через соединения. Эти соединения выполняются в соединительных коробках с помощью подходящих соединителей или вырезов для соединений. Этот метод проводки не потребляет слишком много кабеля.

Вы можете подумать, что поскольку этот метод подключения не требует слишком большого количества кабеля, он дешевле. Это конечно так, но деньги, которые вы сэкономили на покупке кабелей, пойдут на покупку соединительных коробок, таким образом, уравнение уравновешивается. Этот метод подходит для временных установок и является дешевым.

Петля или петлевая система

Этот метод проводки используется повсеместно. Лампы и другие приборы подключаются параллельно, чтобы можно было управлять каждым из приборов индивидуально. Когда требуется подключение к свету или выключателю, проводник питания замыкается в петлю, подведя его непосредственно к клемме, а затем снова проведя его вперед к следующей точке питания.

Выключатели и источники света перемещаются по цепи в виде серии циклов от одной точки к другой, пока не будет достигнута последняя точка цепи. Фазные или линейные проводники замыкаются либо в распределительном щите, либо в коробке, а нейтрали замыкаются либо в распределительном щите, либо от света или вентилятора. Линия или фаза никогда не должны зацикливаться от света или вентилятора.

Преимущества петлевого подключения

Не требует соединительных коробок и экономит деньги
В контуре – в системах ни один стык не скрыт под полом или в подкровельном пространстве.
Обнаружение неисправности упрощается, поскольку точки расположены только на розетках, чтобы к ним был доступ.

Недостатки петлевого метода подключения

Требуемая длина провода или кабелей больше, поэтому падение напряжения и потери в меди больше
Зацикливание – в выключателях и патронах для ламп, как правило, затруднено.

Похожие сообщения:

Типы диодов и их применение
Различные типы реле, их конструкция, работа и применение

Различные типы систем электропроводки

Обычно используются следующие типы внутренней электропроводки:

Деревянный кожух и проводка крышки

Провода в оболочке CTS или TRS или ПВХ

Электропроводка в свинцовой или металлической оболочке

Кабелепровод

Существуют дополнительные типы проводки кабелепровода в соответствии с монтажом труб (где стальные и ПВХ трубы используются для соединения и монтажа проводки).

Поверхностный или открытый Тип кабелепровода
Заглубленный, скрытый или подземный кабелепровод

Кабельная скоба

Эта система проводки состоит из обычных проводов с ВИР или ПВХ изоляцией (иногда в оболочке и атмосферостойкого кабеля), плетеных и компаундированных, удерживаемых на стенах или потолках с помощью фарфоровых скоб, пластиковых или деревянных.

Система электропроводки с шипами является временной системой электропроводки, поэтому она не подходит для жилых помещений. В настоящее время использование системы проводки с шипами закончилось.

Преимущества проводки с шипами:

Простая и дешевая система проводки
Наиболее подходит для временного использования, например, в строящемся здании или армейском кемпинге
Поскольку кабели и провода системы электропроводки с шипами находятся на открытом воздухе, поэтому неисправности в кабелях можно увидеть и легко устранить.
Монтаж системы проводки с зажимами прост и удобен.
В этой системе проводки можно легко выполнить настройку, например. изменение и дополнение.
Осмотр прост и удобен.

Недостатки проводки с шипами:

Внешний вид не очень.
Проводка с зажимом не может использоваться для постоянного использования, так как после некоторого времени использования может произойти провисание.
В этой системе электропроводки кабели и проводка находятся на открытом воздухе, поэтому масло, пар, влажность, дым, дождь, химическое и кислотное воздействие могут повредить кабели и провода.
это недолговечная проводная система из-за погодных условий, риска возгорания и износа.
его можно использовать только на 250/440 вольт при низкой температуре.
Всегда существует риск возгорания и поражения электрическим током.
нельзя использовать в важных и секретных местах и местах.
Это не долговечная, надежная и устойчивая система электропроводки.

Различные типы датчиков с приложениями
Типы солнечных панелей и какая из них лучше?

Проводка с кожухом и крышкой

Система проводки с кожухом и крышкой была известной системой проводки в прошлом, но в наши дни она считается устаревшей из-за системы проводки с кабелепроводом и оболочкой. Кабели, используемые в этом виде проводки, были либо ВИР, либо ПВХ, либо любыми другими утвержденными изолированными кабелями.

Кабели проложены через деревянные кожухи. Кожух представляет собой деревянную планку с параллельными продольными канавками, предназначенными для размещения кабелей ВИР. Канавки были сделаны для разделения противоположной полярности. колпачок (также из дерева), используемый для покрытия проводов и кабелей, установленных и закрепленных в кожухе.

Преимущества проводки с кожухом:

Это дешевая система проводки по сравнению с системами проводки в оболочке и кабелепроводе.
Это прочная и долговечная система электропроводки.
В этой системе проводки можно легко выполнить настройку.
Если Фаза и Нулевой провод установлены в отдельные гнезда, то ремонт несложный.
Длительное пребывание в полевых условиях благодаря прочной изоляции крышки и кожуха.
Защищен от масла, пара, дыма и дождя.
Отсутствие риска поражения электрическим током благодаря закрытым проводам и кабелям в корпусе и колпачке.

Недостатки Проводка обшивки корпуса:

Существует высокий риск пожара в системе проводки обшивки и крышки.
Не подходит для кислотных, щелочных и влажных условий
Дорогостоящий ремонт и необходимость в дополнительных материалах.
Материал, который сложно найти в современном
Белые муравьи могут повредить корпус и покрытие из дерева.

Типы электрических проводов и кабелей
Типы электрических чертежей и диаграмм

Реечная проводка (CTS или TRS)

Одножильные, двухжильные или трехжильные кабели TRS круглой овальной формы используются в этом виде проводки. В большинстве случаев предпочтение отдается одножильным кабелям. Кабели TRS химически стойкие, водонепроницаемые, паронепроницаемые, но немного подвержены влиянию смазочного масла. Кабели TRS прокладываются по хорошо выдержанным и прямым рейкам из тикового дерева толщиной не менее 10 мм.

Тросы удерживаются на деревянной рейке с помощью латунных хомутов (зажимов), уже закрепленных на рейке латунными штифтами и расположенных на расстоянии 10 см для горизонтальных прокладок и 15 см для вертикальных прогонов.

Преимущества реечной электропроводки

Простая и легкая установка электропроводки
дешевле по сравнению с другими системами электропроводки
Парафраз хороший и красивый
Простой ремонт
прочный и долговечный
В этой системе проводки можно легко выполнить настройку.
меньше вероятность утечки тока в системе электропроводки

Disad Преимущества латной проводки

Не допускается установка во влажных, химических воздействиях, на открытых и открытых площадках.
Высокий риск пожаров
Не защищен от внешнего износа и атмосферных воздействий (поскольку провода открыты для тепла, пыли, пара и дыма.
Толстые провода нельзя использовать в системе электропроводки.
Подходит только ниже 250 В.
Нужно больше кабелей и проводов.

Проводка со свинцовой оболочкой

В этом типе проводки используются жилы с изоляцией ВИР, покрытые внешней оболочкой из свинцово-алюминиевого сплава, содержащего около 95% свинца. Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

Все свинцовое покрытие выполнено электрически непрерывным и соединено с землей в точке входа для защиты от электролитического действия вследствие утечки тока и для обеспечения безопасности в случае, если оболочка окажется под напряжением. Кабели проложены по деревянной рейке и закреплены с помощью соединительных зажимов так же, как и в проводке TRS.

Связанный пост:

Какая лампочка светится ярче при последовательном и параллельном соединении и почему?

Кабелепровод

Существует два дополнительных типа кабелепровода в зависимости от установки трубы

Наземный кабелепровод
Скрытый кабелепровод

Поверхностная проводка кабелепровода

Если кабелепроводы проложены на крыше или стене, они называются поверхностными кабелепроводами. при этом способе разводки на поверхности стены делают отверстия на равных расстояниях, после чего устанавливают трубу с помощью дюбелей.

Скрытая проводка кабелепроводов

Если кабелепроводы спрятаны в стенных пазах с помощью штукатурки, это называется скрытая проводка кабелепроводов. Другими словами, система электропроводки внутри стены, крыши или пола с помощью пластиковых или металлических труб называется скрытой проводкой. Незаметно, это самая популярная, красивая, прочная и распространенная система электропроводки в настоящее время.

В кабелепроводах стальные трубы, известные как кабелепроводы, устанавливаются на поверхности стен с помощью трубных крюков (поверхностный кабелепровод) или заглубляются в стены под штукатурку, а кабели ВИР или ПВХ впоследствии протягиваются с помощью провода GI размера, если около 18SWG.

В системе электропроводки кабелепровода кабелепроводы должны быть электрически непрерывными и соединены с землей в некоторых подходящих точках в случае стального кабелепровода. Электропроводка – это профессиональный способ электромонтажа здания. Чаще всего для внутренней электропроводки используются трубы из ПВХ.

Канал защищает кабели от повреждения грызунами (когда грызуны кусают кабели, это вызывает короткое замыкание), поэтому автоматические выключатели на месте, но эй! Профилактика лучше, чем лечение. Свинцовые трубы используются на заводах или в зданиях, подверженных пожарам. Магистраль больше похожа на наземную проводку. Тоже набирает популярность.

Это делается путем привинчивания магистральной трубы из ПВХ к стене с последующим пропусканием кабелей через трубу. Кабели в кабелепроводе не должны быть слишком тугими. Необходимо учитывать пространственный фактор.

Типы кабелепроводов

Следующие кабелепроводы используются в системах кабелепроводов (как скрытых, так и поверхностных), которые показаны на рисунке выше.

Металлический кабелепровод
Неметаллический кабелепровод

Металлический кабелепровод:

Металлические кабелепроводы изготавливаются из стали, которая очень прочная, но и дорогая.

Существует два типа металлических кабелепроводов.

Кабелепровод класса A: кабелепровод малого сечения (трубопровод из тонколистовой стали)
Кабелепровод класса B: кабелепровод большого сечения (толстый стальной кабелепровод)

Неметаллический кабелепровод:

В настоящее время в качестве неметаллического кабелепровода используется твердый ПВХ-трубопровод, который является гибким и легко гнется.

Размер кабелепровода:

Обычные кабелепроводы доступны в различных размерах: 13, 16,2, 18,75, 20, 25, 37, 50 и 63 мм (диаметр) или 1/2, 5/8, 3/4, 1, 1,25, 1,5 и 2 дюйма в диаметре.

Преимущества систем электропроводки

Это самая безопасная система электропроводки (скрытый отжим кабелепровода)
Внешний вид очень красивый (в случае скрытой проводки)
Отсутствие риска механического износа и возгорания в случае металлических труб.
Можно легко выполнить настройку в соответствии с будущими потребностями.
Простой ремонт и техническое обслуживание.
Нет риска повреждения изоляции кабелей.
безопасен от коррозии (в случае ПВХ-трубы) и пожаробезопасен.
Может использоваться даже во влажных, химических и задымленных помещениях.
Отсутствие риска поражения электрическим током (При правильном заземлении и заземлении металлических труб).
Надежная и популярная электропроводка.
устойчивая и долговечная система электропроводки.

Недостатки систем электропроводки

Это дорогая система электропроводки (из-за ПВХ и металлических труб, дополнительного заземления для металлических труб Тройники и колена и т. д.
Очень трудно найти дефекты проводки.
не проста и не проста.
Риск поражения электрическим током (в случае металлических труб без надлежащего заземления и системы заземления)
Очень сложно управлять дополнительным подключением в будущем.

Сравнение различных систем электропроводки

Ниже приведена таблица, в которой показано сравнение всех вышеупомянутых систем электропроводки.

Мы обсудим пошаговый метод различных систем электропроводки в следующих постах. Так что следите за обновлениями и не забудьте подписаться на наш блог. Спасибо.
