Приемы разметки

Приемы разметки моделей, стержневых ящиков и их заготовок почти ничем не отличаются от обычной разметки в механических цехах, если не считать, что риски и размеры переносятся не только с рабочего чертежа детали (синьки), но и с модельного щитка. В этом случае щитки прикрепляют в вертикальном положении струбцинами к чугунным угольникам и с помощью рейсмуса со щитка переносят на размечаемый предмет.

Модель на плите нужно устанавливать так, чтобы ее основная плоскость разметки была параллельна или перпендикулярна плоскости плиты. В процессе разметки модель поворачивают, чтобы удобно было перенести риски с одной ее поверхности на другую. Большую модель каждый раз устанавливают заново.

Вертикальные риски на плоские стенки моделей наносят с помощью металлического угольника (рис. 19, а, в) или рейсмуса, для чего модель должна быть повернута на 90° к плите (рис. 19, б). Тела вращения следует устанавливать для разметки на призме (рис. 19, в). Это позволяет легко поворачивать заготовку на нужный угол вокруг ее оси.

Рис. 19. Способы разметки модели:
а — горизонтальная чертилкой при помощи угольника, б — горизонтальная рейсмусом на стойке, в — рейсмусом деталей, имеющих форму тел вращения, г —масштабная линейка; 1 — стойка, 2 — линейка, 3 — винт

Нанесение вертикальных рисок на крупных моделях делают так: на определенном расстоянии от риски устанавливают чугунную разметочную призму; иглу рейсмуса на стойке устанавливают на нужном расстоянии от ее вертикальной поверхности. Используют для этой цели масштабную линейку, вставленную в чугунную стойку, с тщательно простроганной подошвой (рис. 19, г). Затем, прижимая основание рейсмуса к вертикальной плоскости призмы, проводят на модели центровую вертикальную риску.

Рис. 20. Разметка рейсмусом на стойке модели со сложным контуром при помощи кубика:
а — модели, закрепленной сверху, б — модели, закрепленной сбоку

Стержневые ящики размечают одновременно с моделью, при этом их устанавливают так, чтобы их центровые линии совпадали с соответствующими плоскостями и центровыми линиями моделей. Как при разметке, так и при проверке разъемные ящики разнимают, а отдельные их части устанавливают рядом с ними в таком положении, чтобы можно было рейсмусом переносить нужные линии с одной части на другую.

Разметку начинают с перенесения центровых линий со щитка. Горизонтальные линии прочерчивают на той высоте, на какой они находятся на рядом стоящем щитке или по чертежу детали. При нанесении рисок модель остается в неподвижном положении, а вокруг нее двигают по плите рейсмус, плотно прижимая его основание к плоскости плиты. Игла рейсмуса при этом должна находиться под углом 75—80° к поверхности модели, так как при таком положении она хорошо прорезает риски на древесине.

На рис. 20, а, б показана установка модели сложного контура на кубике и последовательность ее разметки рейсмусом. Разметив модель в одной плоскости, параллельной плоскости плиты, кубик поворачивают на 90° и делают разметку в другой плоскости. Если повернуть кубик еще на 90°, модель окажется в вертикальном положении. Для разметки конца модели, расположенного под углом, кубик наклоняют к плите с таким расчетом, чтобы конец модели расположился параллельно или перпендикулярно плоскости плиты. Рассмотренные приемы разметки применяют как в процессе изготовления моделей, так и при их контрольной проверке. Чтобы риски обозначались более резко, модель местами покрывают лаком.

Наиболее точную разметку обеспечивает штангенрейсмус, острие чертилки которого можно устанавливать очень точно на заданный размер (рис. 21). Рейсмус состоит из подставки 1 и линейки 2, укрепленной в ней. По линейке передвигается движок 3 с нониусом 4, закрепленный винтом 5. В этом движке закрепляется сменная ножка-чертилка 6 винтом 7. Движок 8 связан с нижним движком микрометрическим винтом 9 и закрепляется стопорным винтом 10. Установка чертилки на заданный размер осуществляется так. Освободив винты 5 и 10, чертилку устанавливают приблизительно на заданный размер, а затем закрепив верхний движок винтом 10 при помощи микрометрического винта 9, доводят по нониусу 4 нижний движок 3 с чертилкой до точного размера и закрепляют его винтом 5.

В таком положении рейсмусом наносят риски на моделях или деталях. К разметке прибегают не только при изготовлении модели и приемке ее ОТК, но и после отливки пробной детали, которую проверяют тоже разметкой.

Рис. 21. Штангенрейсмус

Контрольные вопросы
1.       Какое значение имеет разметка в модельном производстве?

2.       Расскажите о приемах разметки на разметочной плите.

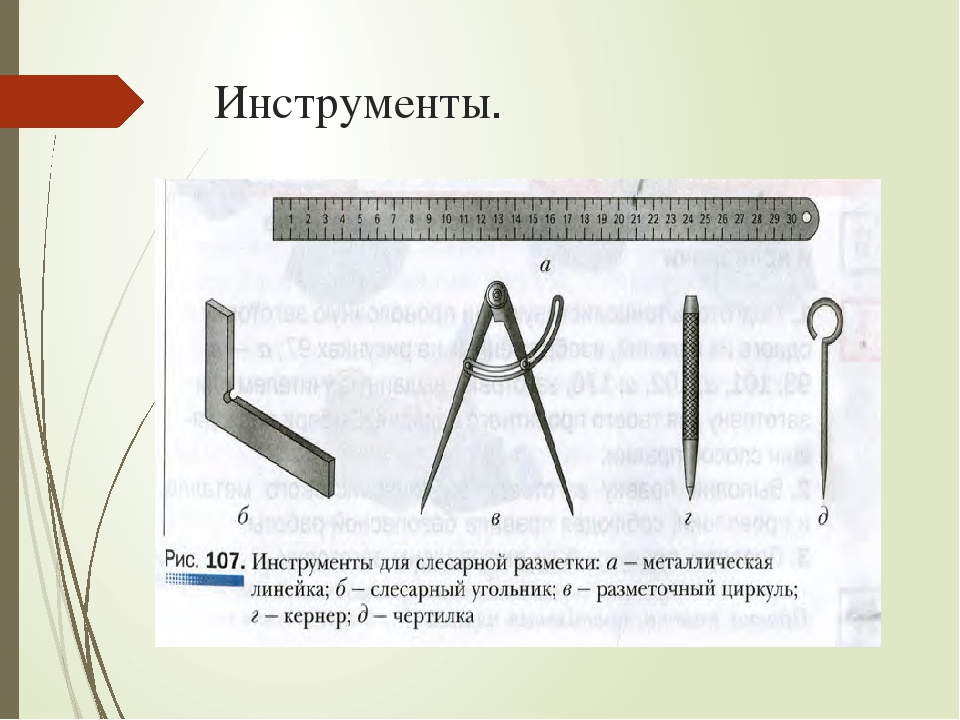

3.       Какие разметочные инструменты применяют при разметке модельных заготовок?

4.       Чем отличается усадочный метр от основного и каково его назначение?

5.       Какие измерительные и разметочные инструменты использует модельщик?

Приемы выполнения разметки

ДОМАШНИЙ СЛЕСАРЬ

Прежде чем приступить к разметке, тщательно проверяют, нет ли у заготовки пороков: трещин, ра­ковин, газовых пузырей, перекосов и других дефек­тов. Заготовки из листового, полосового и круглого материала обязательно должны быть очищены от пыли, грязи, окалины, следов коррозии стальной щеткой и отрихтованы на специальной плите ударами молотка.

Размечаемые детали приходится окрашивать, по­тому что чертилка, рейсмус или циркуль оставляют на неокрашенных поверхностях очень слабый след. Если же размечаемые места покрыть одним из вышеуказан­ных растворов, то риски на фоне краски отчетливо видны и сохраняются продолжительное время. Боль­шие детали нет смысла окрашивать целиком. Для эко­номии краски и времени достаточно окрасить лишь те места, где будут нанесены разметочные риски. Впол­не достаточна ширина окрашенной полосы в преде­лах от 20 до 50 мм. Окраску следует вести на специ­альных стеллажах или на полу у разметочной плиты. Краска наносится на размечаемые поверхности обык­новенными малярными кистями. При разметке круп­ных деталей, когда приходится закрашивать большие поверхности, применяется окраска пульверизатором.

Для окраски, используют различные составы.

Мел, разведенный в воде. На 8 л воды берут 1 кг мела. Состав доводят до кипения, затем для предох­ранения слоя краски от стирания в него добавляют жидкий столярный клей из расчета 50 г на 1 кг мела. После добавления клея состав еще раз кипятят. Во избежание порчи состава (особенно в летнее время), в раствор добавляют немного льняного масла и сик­катива. Такой краской покрывают черные необрабо­танные заготовки. Окрашивание производится маляр­ными кистями, однако этот способ малопроизводи­телен. Поэтому, когда это возможно, окрашивание выполняют при помощи распылителей (пульвериза­торов), которые, кроме ускорения работы, обеспе­чивают равномерную и прочную окраску.

Обыкновенный сухой мел. Им натирают размеча­емые поверхности. Окраска получается менее проч­ной. Этим способом окрашивают необработанные поверхности мелких неответственных заготовок.

Раствор медного купороса. На стакан воды берут три чайные ложки купороса и растворяют его. Очи­щенную от пыли, грязи и масла поверхность покры­вают раствором купороса кистью.

На поверхности заготовки осаждается тонкий слой меди, на который хорошо наносятся разметочные риски. Этим спосо­бом окрашивают только стальные и чугунные заго­товки с предварительно обработанными под размет­ку поверхностями.

Спиртовой лак. В раствор шеллака в спирте добав­ляют фуксин. Этот способ окраски применяют толь­ко при точной разметке обработанных поверхностей небольших изделий.

Быстросохнущие лаки и краски применяют для покрытия поверхностей больших обработанных сталь­ных и чугунных отливок. Цветные металлы, горяче­катаный листовой и профильный стальной материал лаками и красками не окрашиваются.

При нанесении краски заготовку держат в левой руке в наклонном положении. Тонкий и равномер­ный слой краски наносят на плоскость перекрестны­ми вертикальными и горизонтальными движениями кисти. Раствор во избежание потеков набирают толь­ко концом кисти в небольшом количестве.

До разметки необходимо определить базу детали, от которой будут наноситься риски. При плоскостной разметке базой могут служить наружные кромки плос­
ких заготовок, а также различные риски (обычно цен­тровые), которые в этом случае наносятся в первую очередь. Если базой является наружная кромка заго­товки, то ее нужно предварительно выровнять. Если базой являются две взаимно перпендикулярные кром­ки заготовки, то до разметки их нужно обработать под прямым утлом. При точной разметке базовые по­верхности должны быть особенно тщательно обрабо­таны и пригнаны по линейке и угольнику.

Разметочные линии наносят в такой последова­тельности: сначала проводят горизонтальные, затем — вертикальные, после этого — наклонные и после­дними — окружности, дуги и закругления. Вы­черчивание дуг в последнюю очередь дает возмож­ность проконтролировать точность расположения пря­мых линий: если они нанесены точно, дуга замкнет их и сопряжения получатся плавными.

Рис. 28. Нанесение линий: а — наклон чертилки в сторону от ли­нейки; б — по направлению перемещения чертилки

Прямые линии наносят чертилкой, которая дол­жна быть наклонена в сторону от линейки (рис. 28,

А) и по направлению перемещения чертилки (рис. 28, б). Углы наклона должны соответствовать ука­занным на рисунке и не изменяться в процессе на­несения рисок, иначе риски будут не параллель­ными линейке. Чертилку все время прижимают к линейке, кото­рая должна плотно приле­гать к детали.

Риску ведут только один раз.

При повторном проведении ли­ний невозмож­но попасть точ­но в то же мес­то, в результате
получается несколько параллельных линий. Если ли­ния нанесена плохо, ее закрашивают и проводят вновь.

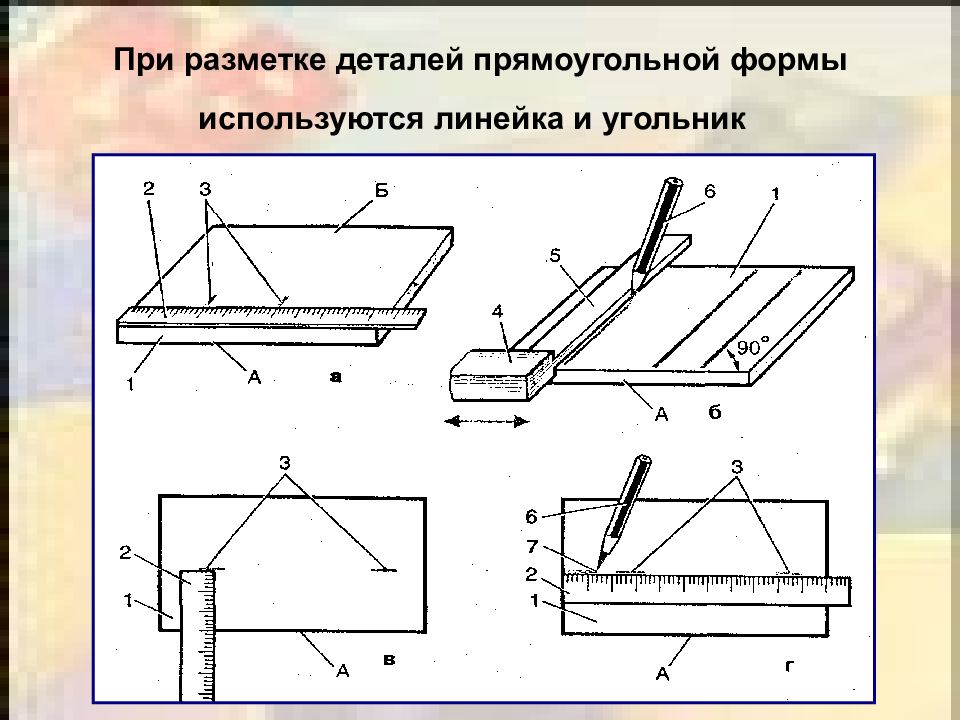

Рис. 29. Нанесение линий: а — перпендикулярных; б — параллельных

Перпендикулярные линии наносят при помощи угольника. Деталь (заготовку) кладут в угол плиты и слегка прижимают грузом, чтобы она не сдвигалась в процессе разметки. Первую риску проводят по уголь­нику, полку которого прикладывают к боковой по­верхности 6 (рис. 29, а) разметочной плиты (поло­жение угольника 1-Г). После этого угольник прикла­дывают полкой к боковой поверхности а (положение II—II) и проводят вторую риску, которая будет пер­пендикулярна первой.

Параллельные линии наносят при помощи угольни­ка (рис. 29, б), перемещая его на нужное расстояние.

Отыскание центров окружностей осуществляют при помощи центроискателей и центронаметчиков.

Разметка уг­лов и уклонов производится при помощи транспортиров (рис. 30, а) и угломеров. При разметке транс­портир (рис. 30,

Б) устанавлива­ют на заданный угол, удерживая левой рукой ос­нование его, а правой рукой поворачивая широкий конец линейки до тех пор, пока конец линейки, имеющий форму стрелки, не совпадет с делением заданных градусов, нанесенных на основа­нии. После этого линейку закрепляют шарнирным винтом, а затем чертилкой наносят линии.

Рис. 30. Транспортир для разметки углов (а) и его применение (б)

Разметка карандашом производится, как и чер­тилкой, по линейке на заготовках из алюминия и

Дюралюминия. Размечать алюминиевые и дюралю­миниевые детали при помощи чертилки не разре­шается, так как при нанесении рисок разрушается защитный слой и создаются условия для появления коррозии.

После нанесения разметочных линий при необ­ходимости производится их накернивание. При рабо­те кернер берут тремя пальцами левой руки, ставят острым концом точно на разметочную риску так, чтобы острие кернера было строго на середине рис­ки (рис. 31, гз) Сначала наклоняют кернер в сторону от себя и прижимают к намечаемой точке, затем быстро ставят в вертикальное положение, после чего по нему наносят легкий удар молотком массой 100— 200 г (рис. 31, б).

Центры кернов должны располагаться точно на разметочных линиях, чтобы после обработки на по­верхности детали оставались половины кернов. Обя­зательно ставят керны на пересечениях рисок и зак­руглениях. На длинных линиях (прямых) керны на­носятся на расстоянии от 20 до 100 мм; на коротких линиях, перегибах, закруглениях и в углах — на рас­стоянии от 5 до 10 мм. Линию окружности достаточ­но накернить в четырех местах — в местах пересече­ния осей. Керны, нанесенные неравномерно, а так­же не на самой риске, не обеспечивают возможнос­ти контроля. На обработанных поверхностях деталей керны наносят только на концах линий. Иногда на чисто обработанных поверхностях риски не накерни – вают, а продолжают их на боковые грани и накер – нивают там.
