Винтовые гвозди. Особенности конструкции и применения

Гвозди винтовые входят в группу универсального крепежа. Они предназначены для скрепления деревянных элементов. Но по сравнению с широко распространенными строительными гвоздями, винтовые метизы обеспечивают в разы более высокую прочность созданной конструкции. При забивании в основу они вращаются вокруг своей продольной оси. Таким, образом, формированию повышенных прочностных характеристик соединения способствует возникновение значительной силы трения за счет особенностей формы ножки/стержня винтового гвоздя.

Разновидности

На территории нашей страны действует два нормативных документа, согласно требованиям которых должно осуществляться производство винтовых гвоздей. Рассмотрим особенности конструкции этих крепежных деталей, изготавливаемых по их условиям.

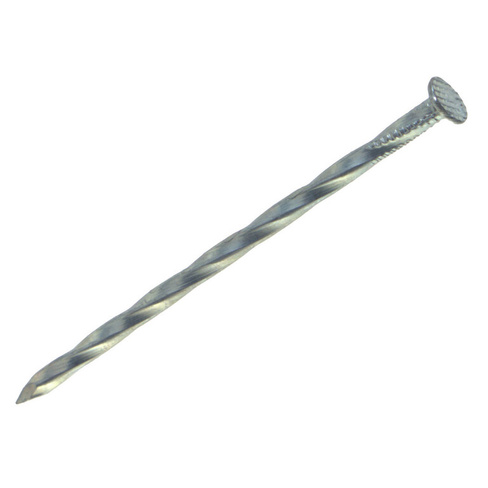

Гвоздь винтовой, соответствующий требованиям чертежа 7811-7335

Чертежом7811-7335 установлено одно исполнение винтовых гвоздей. Особенностью этих изделий является наличие резьбовой накатки по всей длине стержня – от острия, практически, до шляпки. Их производство основано на применении проволоки с поперечным сечением в форме квадрата.

Величина шага винтовой накатки фиксируется для всех указанных в данном нормативном документе диаметров ножки гвоздя. Помимо высокой прочности, такой крепеж придает создаваемой конструкции повышенную устойчивость к воздействию изгибающих внешних нагрузок.

Применение, технические характеристики

Гвозди винтовые, произведенные в соответствии с чертежом 7811-7335, используются при:

• изготовлении прочных объемных контейнеров, поддонов европейского стандарта, а также деревянной разнообразной тары;
• проведении отделки сооружений, как внешней, так и внутренней;
• сборке кровельных деревянных конструкций.

Винтовые гвозди, на поверхности которых отсутствует защитное покрытие, применяются в условиях низкой влажности. Оцинкованный крепеж обладает антикоррозионными свойствами. Поэтому устанавливать его можно на открытом воздухе.

Значения рабочих параметров винтовых гвоздей, установленных чертежом 7811-7335, представлены в табличной форме. Здесь и далее единица измерения – миллиметры.

Диаметр ножки/стержня (параметр d)	5,0	3,0	2,5	3,4	4,0
Длина изделия (L)	140,0	80,0; 70,0	60,0; 50,0	90,0; 70,0; 60,0	120,0; 100,0
Шаг винтовой накатки	60,0…100,0	40,0…65,0	30,0…50,0	45,0…70,0
Высота головки (параметр h)	1,2	0,8	0,7	1,0
Диаметр шляпки (обозначение D)	11	6,5	5,4	7	8

Гвоздь винтовой по чертежу 7811-7070

Данный нормативный документ устанавливает тоже один вариант исполнения гвоздей винтовых.

Особенностью данных изделий является то, что винтовая накатка создается не по всей длине стержня, то есть у него имеется и гладкая часть.

Применение и технические характеристики

Гвозди винтовые, произведенные в соответствии с чертежом 7811-7070, применяются:

• для соединения досок с деревянными брусками при проведении кровельных работ;
• для фиксации досок напольного покрытия внутри помещений;
• при сборке деревянной объемной тары и поддонов европейского образца.

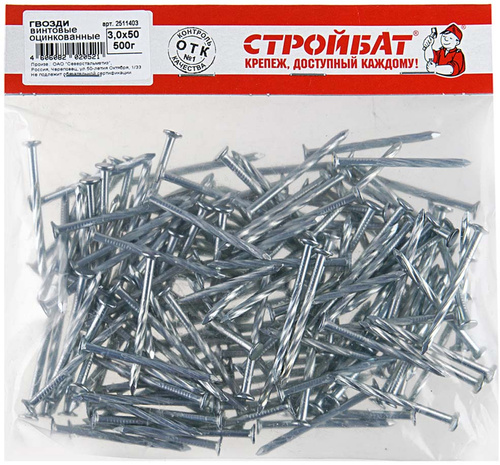

Гвозди винтовые данной модификации, на поверхность которых нанесен защитный слой элемента Zn, характеризуются устойчивостью к негативному воздействию влаги. Это позволяет использовать их при обшивке сооружений и даже выполненных из дерева элементов причалов.

Технические характеристики крепежных деталей данного типа представлены в таблице.

Диаметр ножки (параметр d)	3,5	3,4	3,0	2,8	2,5
Длина гвоздя (параметр L)	90,0;  80,0; 70,0; 65,0; 60,0; 50,0	90,0; 80,0; 75,0: 70,0; 65,0; 60,0; 55,0; 50,0; 45,0; 40,0; 30,0	80,0; 70,0; 65,0; 60,0; 50,0; 40,0; 30,0; 25,0	70,0; 65,0; 60,0; 55,0; 50,0; 40,0; 30,0	60,0; 55,0; 50,0; 45,0; 40,0; 30,0
Высота головки (h)	1,0		0,8		0,7
Диаметр шляпки (D)	8,0		7,0	6,8	6,3

Технические требования по ГОСТ 283-75

Производители гвоздей винтовых учитывают нормы Государственного стандарта № 283 от 1975 года, распространяющиеся на подобную продукцию, в качестве сырья для изготовления которой используется проволока.

Ниже представлены основные технические требования.

• Диапазон предельных отклонений длины не должен превышать ±d (d – диаметр стержня).
• Отклонения параллельности осей шляпки и стержня при его диаметре:
• от 2,5 мм до 3,0 мм – не более 0,3 мм;
• свыше 3,0 мм до 3,5 – не больше 0,5 мм:
• равном 5,0 мм – не свыше 0,7 мм.
• Отклонения округлости шляпок при их диаметре:
• от 6,3 мм до 8,0 мм – не более 0,9 мм;
• 11,0 мм – не свыше 1,1 мм.
• Угол заострения квадратного сечения по граням – не больше 40°.
• Допускается наличие на ножке гвоздя лысок с расположенными поперечно рисками, оставленными подающим ножом, незначительных насечек и участков с четырехсторонним смятием.
• Равномерный односторонний прогиб ножки гвоздя не должен превышать при его длине (параметр L):
• до 30,0 мм – 0,2 мм;
• свыше 30,0 мм, но не больше 50 мм – 0,3 мм;
• от 50 мм до 80 мм – 0,5 мм;
• в пределах 80 мм…120 мм – 0,7 мм.
• Для производства должна использоваться стальная проволока, не подвергнутая термической обработке и характеризующаяся низким содержанием углерода.

Заключение

Как выглядят винтовые гвозди, изготовленные по чертежу 7811-7335, в реальности, а не на фотографии, можно узнать, просмотрев короткий ролик. Для воспроизведения этого видео наведите курсор мышки вашего ПК на ниже размещенную картинку. Потом нажмите и удерживайте клавишу «Ctrl». Когда стрелка курсора превратится в кисть руки, кликните левой кнопкой мышки.



Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Внимание! Данный интернет-сайт носит исключительно информационный характер и, ни при каких условиях, не является
публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ

© Компания Машкрепёж – основной поставщик крепежа в России, 1998-2019

Зачем нужны винтовые гвозди – подробно расскажет компания Fikser

Гвозди винтовые отличаются от обычных гладких гвоздей наличием нанесенной на них резьбы. Они состоят из стержня и плоской головки, резьба наносится на 2/3 длины. Различные виды винтовых гвоздей отлично входят в древесину, используются для внутренних и наружных работ. Это универсальный и надежный крепеж, который широко применяется при строительстве и ремонте деревянных конструкций.

Что такое винтовые гвозди

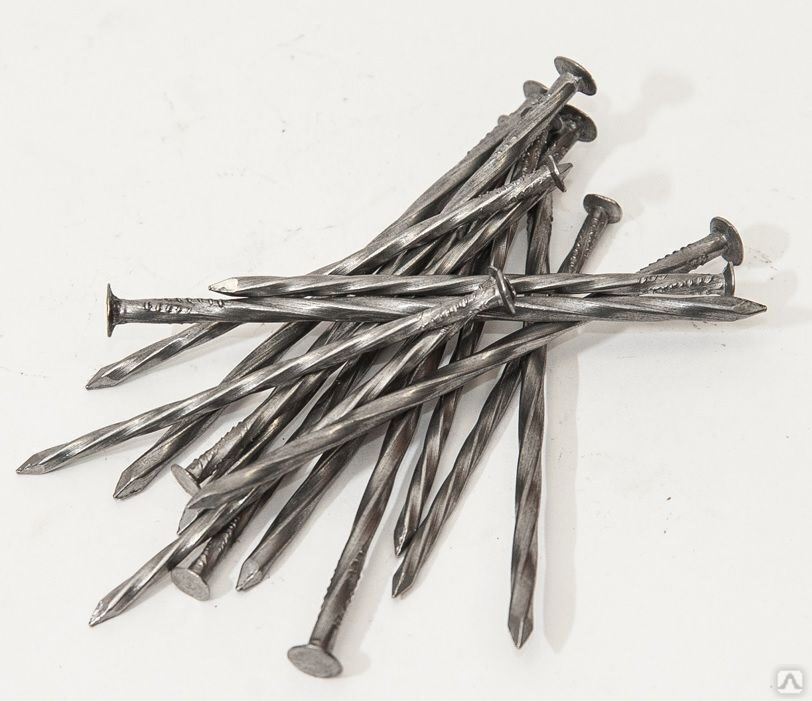

Винтовые гвозди производят из черной проволоки с квадратным или округлым сечением из низкоуглеродистой стали. Такие черные гвозди подвергаются коррозии, поэтому используют их в помещениях с пониженной влажностью. Также их применяют для производства деревянных изделий с малым сроком службы, например, ящиков, деревянных поддонов, паллет.

Также гвозди оцинковывают. Такое покрытие защищает их от коррозии и продлевает срок службы. Оцинкованные гвозди необходимы для проведения внешних работ.

У строительного гвоздя с винтовой нарезкой может быть обычная плоская шляпка. Также головка бывает потайной – она напоминает усеченный конус, благодаря чему гвоздь можно утопить в древесине целиком.

Винтовые гвозди различаются нарезкой. Более частая, с мелким шагом и малой высотой резьбы называется «ерш». Такими гвоздями крепят детали из плотной древесины. Предлагаются гвозди с более редкой и высокой резьбой – они подходят для мягкой, рыхлой древесины.

Диаметр гвоздей – от 2,5 до 4,5 мм, а длина стержня – от 40 до 130 мм.

Зачем нужны винтовые гвозди

Древесина – нестабильный материал. При изменении влажности древесные волокна расширяются и сжимаются. Из-за этого крепежные элементы вылезают, шляпки приходится забивать заново. Обычные гвозди не выдерживают вибрационные нагрузки.

Винтовой гвоздь, по сути, не забивается, а вкручивается в дерево. Он удерживается внутри благодаря силе трения. Такой вид крепежа – более надежный, он не вылезает, а остается на месте. Крепление не расшатывается.

Преимущества винтовых гвоздей:

• они не разрушают волокна дерева, а вкручиваются между ними;
• надежная фиксация деревянных элементов любой плотности;
• прочность и долговечность крепежа.

Но есть и недостатки винтовых гвоздей:

• невозможность демонтажа из-за крепкой сцепки –гвозди надежно скрепляют детали из древесины, при этом вытащить крепеж без ущерба для изделия или конструкции непросто;
• после демонтажа гвоздь нельзя использовать повторно;
• более высокая цена, чем на обычные гвозди.

В целом, винтовые гвозди обеспечивают крепеж, который в 4 раза надежнее и крепче, чем соединение при помощи гладких метизов. Выдерживают более высокие динамические и вибрационные нагрузки. Оцинкованные варианты подходят для применения в условиях повышенной влажности. Винтовыми гвоздями соединяют между собой детали гибких конструкций, которые нельзя монтировать обычными гвоздями. Можно соединять между собой винтовыми гвоздями деревянные элементы разной плотности и состава, например, доски из массива с древесными плитами.

По сути, гвозди настолько же надежны, что и саморезы, но монтаж гвоздей проще – их можно забить молотком. При забивании стержень редко гнется, он не сбивается с заданной траектории. Большой выбор типоразмеров позволяет подобрать подходящие винтовые гвозди для монтажа или сборки любой конструкции.

Область применения этого вида крепежа чрезвычайно широк, и используются при проведении кровельных работ, настиле деревянных полов, внутренних и наружных отделочных работах. На производстве с их помощью собирают тару, временные или постоянные вспомогательные конструкции.

Гвозди и шурупы: правильный крепеж для любого проекта

Фото: istockphoto.com

Невоспетые герои строительства и столярных работ, гвозди и шурупы используются для скрепления всего, от деревянных каркасов домов и полов до наружных настилов и кухонных шкафов. . Но когда выбрать одно над другим, не всегда ясно. На самом деле, даже профессионалы иногда оказываются в затруднительном положении, задаваясь вопросом, прибить это или закрутить! Так что изучите эти популярные крепежные детали – гвозди и шурупы – чтобы определить их оптимальное использование и найти правильные во время вашего следующего проекта по благоустройству дома.

СВЯЗАННЫЕ: Основной набор инструментов: 12 инструментов, без которых не обойтись

1. Размер проекта и выбор инструмента имеют значение.

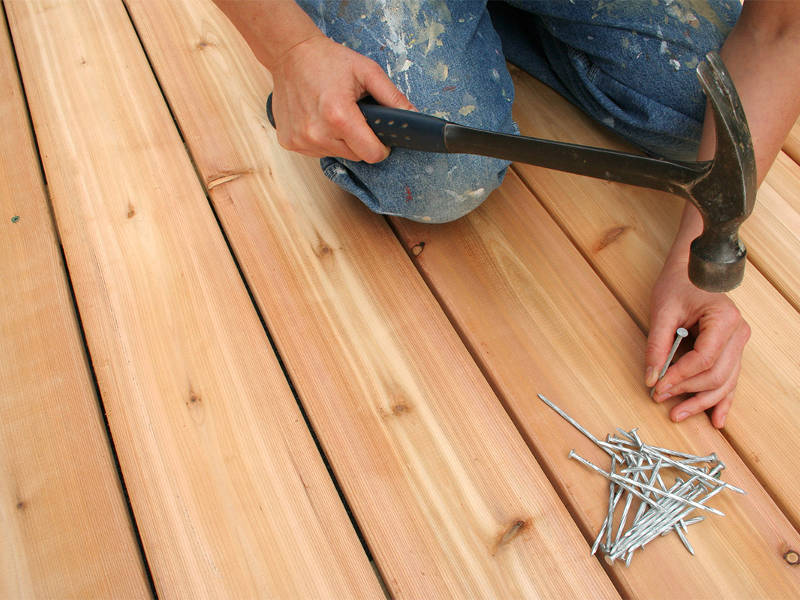

Гвозди часто предпочтительны для крупных проектов, таких как каркас дома и установка деревянных полов, поскольку они обычно прочнее и дешевле, чем шурупы. Поскольку большинство гвоздей имеют гладкие шляпки и стержни, они легко и быстро вставляются с помощью молотка или пистолета для гвоздей. Винты, напротив, предпочтительнее для небольших и средних проектов, таких как деревообработка и настил, потому что они обеспечивают больший контроль при ввинчивании и извлечении. Хотя винты с крестообразным шлицем и крестообразным шлицем являются наиболее распространенными, существует как минимум пять типов винтов, которые должны знать мастера. Ручные отвертки требуют больше усилий, потому что они используют крутящий момент (крутящее усилие), а не тупую силу молотков. Тем не менее, благодаря электроинструментам, таким как аккумуляторные дрели и ударные гайковерты, установка шурупов становится все более простой и быстрой.



Фото: istockphoto.com

2. Гвозди часто предпочтительнее для соединения конструкций, в том числе каркасных стен, поскольку они более гибкие под давлением, тогда как шурупы могут сломаться.

Гвозди также используются при креплении фанерной обшивки наружных стен, укладке деревянных полов, креплении сайдинга и кровли. Обычные гвозди часто являются первым выбором для каркасных, строительных и столярных работ. Коробчатые гвозди имеют более тонкий стержень, который может предотвратить расщепление древесины при забивании, что делает их идеальными для установки вагонки. Штифты и отделочные гвозди отлично подходят для мелких работ, таких как закрепление молдингов, дверных косяков и плинтусов.

3. Шурупы лучше подходят для временных работ, потому что они создают прочное соединение и их легче удалить, чем гвозди.

Шурупы — излюбленный крепеж столяров, потому что, например, их можно использовать для создания шаблонов (временных конструкций, которые направляют и обеспечивают согласованность работы) для небольших проектов, таких как установка петель. Шурупы также хороши для крепления оборудования и отделки, изготовления шкафов и соединения деталей мебели, например, для крепления столешницы к основанию. Поскольку винты вызывают меньшую вибрацию и меньше потенциальных повреждений при вставке, они также предпочтительнее при работе с более хрупкими материалами, такими как штукатурка и гипсокартон.



Фото: istockphoto.com

4. В то время как гвозди обладают большей гибкостью, шурупы обладают большей прочностью на растяжение.

Прочность на растяжение относится к способности материала сопротивляться разрушению под давлением. Это делает винты лучшими для проектов, когда соединенные детали находятся под напряжением или несут вес, например, перила крыльца или кухонная мебель. Еще одним преимуществом шурупов является их устойчивость к давлению вытягивания или склонность поверхностей к разрыву. Тем не менее, гвозди прочнее, чем шурупы той же длины, и лучше противостоят «сдвигающему» давлению — тенденции двух соединенных частей скользить друг относительно друга. Для вашего следующего проекта определите, будут ли соединенные поверхности с большей вероятностью скользить или разъединяться, используя в первом случае гвозди, а во втором — шурупы.

5. Иногда застежки могут использоваться взаимозаменяемо, но обычно один из них работает лучше, чем другой.

Например, если вы планируете укладывать черный пол или гипсокартон, шурупы, как правило, являются предпочтительным крепежом, поскольку они крепче и дольше держатся. Шурупы для гипсокартона обычно имеют крестообразную головку и могут быть закручены с помощью дрели или электрического шуруповерта для гипсокартона. Шурупы также предпочтительнее при установке чернового пола, потому что они с меньшей вероятностью ослабнут и выдернутся. Шурупы также помогают предотвратить скрип пола, потому что они создают более плотные соединения.

Гвозди являются предпочтительным крепежным средством при укладке паркетных досок, потому что они не так сильно раскалывают древесину, как шурупы, и не портят поверхность головками шурупов. Гвозди также изгибаются немного больше, чтобы обеспечить естественное расширение и сжатие дерева, не ослабляя сцепления.



Фото: istockphoto.com

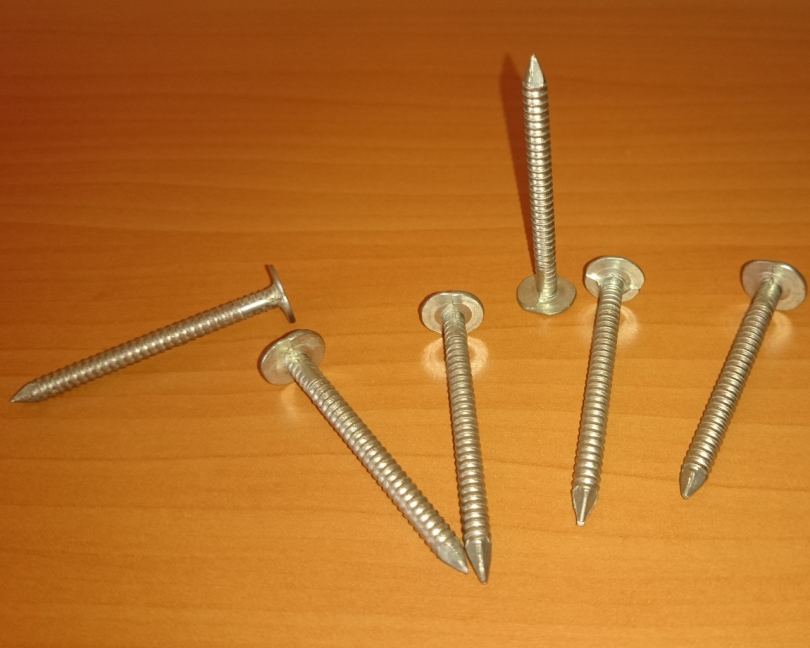

6. Для большей силы захвата используйте гвозди с кольцевым стержнем.

В то время как большинство гвоздей имеют плоскую головку и гладкий стержень, гвозди с кольцевым стержнем представляют собой гибридную конструкцию. Эти прочные крепежные детали сочетают в себе превосходную захватывающую способность шурупов с гибкостью гвоздей. Фактически, их кольчатые валы могут увеличить удерживающую силу на 40 и более процентов. Гвозди с кольцевым стержнем, которые часто используются с более мягкими породами дерева, такими как фанера и черепица, обеспечивают более прочное и надежное сцепление, чем гвозди с гладким стержнем. Вы также можете использовать гвозди с круглым стержнем вместо шурупов для установки чернового пола и гипсокартона, но их плоские головки труднее извлечь, чем шурупы, и при их удалении могут остаться неровные отверстия.

Лак для ногтей | Гвозди Maze

Когда следует использовать гвоздь с кольцом или стержнем винта?

Гвозди с гладким стержнем легко забивать, но они не обладают большой удерживающей силой. По этой причине инженеры Maze Nail и Independent Nail решили разработать гвозди, которые будут крепче держаться во всех видах строительных работ.

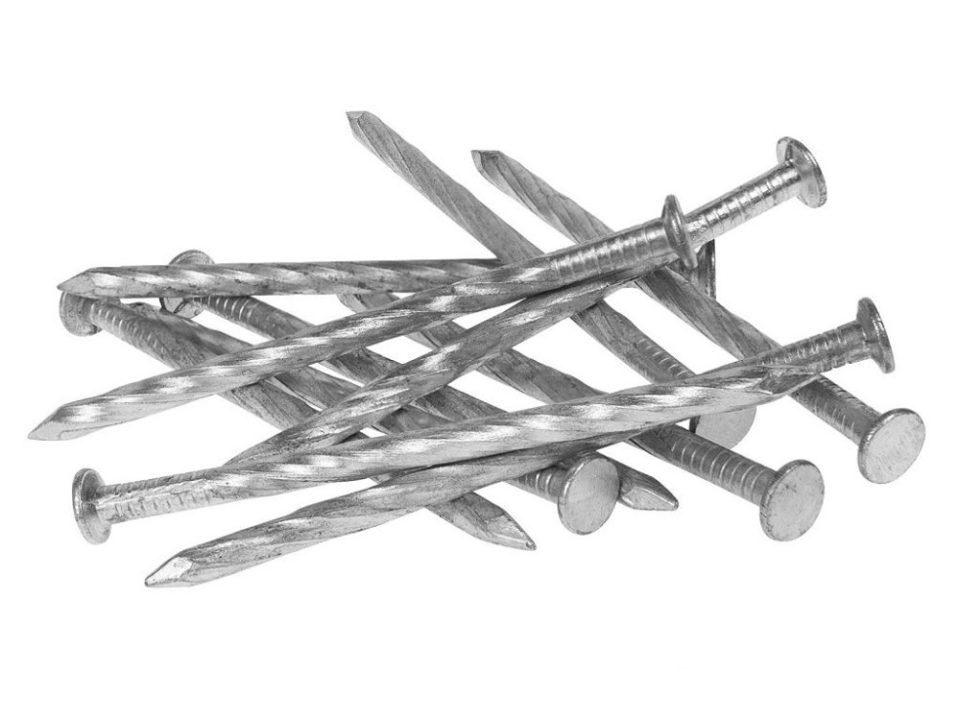

Фабрика Maze Nails разработала и произвела первые в мире гвозди со спиральным стержнем , также называемые винтовой резьбой, Screw-Down® или «забивными» гвоздями. Эти гвозди имеют спиральную резьбу, которая заставляет их вращаться при забивании — так же, как шурупы по дереву — и они фактически образуют собственную резьбу в древесных волокнах. Гвозди со спиральным хвостовиком обеспечивают хорошую удерживающую способность и специально разработаны для использования с твердой древесиной и плотными материалами. Полы, сайдинг, настил, поддоны и стропила ферм являются типичными областями применения гвоздей со спиральным стержнем.

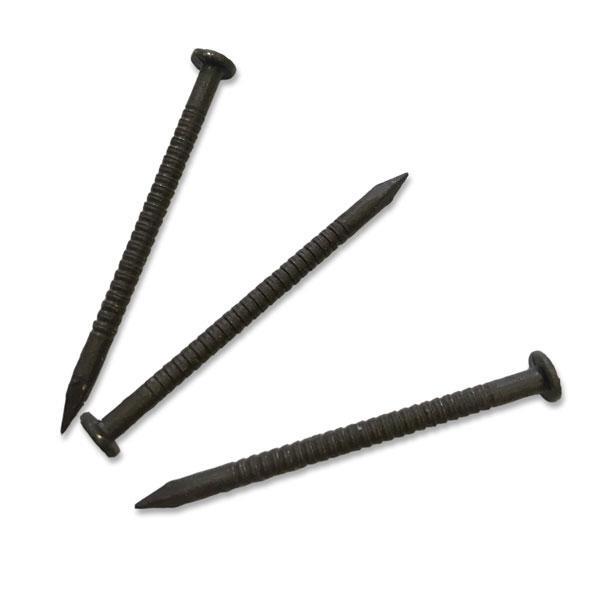

Independent Nail, A Div. У.Х. Компания Maze разработала кольцевую (или кольцевую) резьбу на своих гвоздях, которая обеспечивала еще лучшую удерживающую способность во многих областях применения. Называемые кольцевым стержнем (или гвоздями Anchor-Down®), нити на этих гвоздях разделяют древесные волокна, которые затем снова сцепляются с кольцами, препятствуя удалению. Гвозди с кольцевым стержнем широко используются в фанере, подкладке, настиле, сайдинге и кровле.

Третий тип резьбы, типичный для каменных гвоздей, – рифленый хвостовик . Этот тип резьбы придает этим гвоздям превосходную удерживающую способность при работе с бетонными блоками и кирпичной кладкой. Горизонтальные нити прорезают кирпичную кладку, чтобы свести к минимуму растрескивание и обеспечить превосходную удерживающую способность.

РЕЗЬБОВЫЕ ГВОЗДИ ДЕРЖАТСЯ КРЕПЧЕ!

Гвозди Maze соответствуют спецификациям ASTM A-153 для горячего цинкования и превосходят их.

Используйте гвозди MAZE STORMGUARD® , которые соответствуют спецификациям ASTM A-153 для горячего цинкования и превосходят их. Все оцинкованные гвозди изготовлены из стали и покрыты цинком. Но только гвозди, сертифицированные как «горячеоцинкованные», имеют критические слои сплава, обеспечивающие долговременную коррозионную стойкость. Не вводите в заблуждение гвозди, обозначенные только как «оцинкованные», «горячеоцинкованные», «оцинкованные в барабане», «механически оцинкованные» или «электрооцинкованные». (например.). Оцинкованный просто означает «покрыть железо или сталь устойчивым к ржавчине цинком». То, сколько цинка находится на гвозде и как он наносится, имеет БОЛЬШОЕ значение в том, насколько хорошо гвоздь будет сопротивляться ржавчине. Maze Nails имеет более чем 85-летний опыт работы с горячим окунанием гвоздей с непревзойденным качеством. Настаивайте на ЛАБИРИНТЕ STORMGUARD® гвоздей!

Когда следует использовать нержавеющую сталь вместо оцинкованных гвоздей?

Несмотря на то, что многие ассоциации рекомендуют гвозди с горячим цинкованием, в некоторых случаях гвозди из нержавеющей стали предпочтительнее даже гвоздей Double Hot Dipped Maze STORMGUARD® .

• Морская среда (в пределах 5 миль от побережья)
• Изделия из кедра и красного дерева (сайдинг и террасная доска), в которых древесина остается натуральной или обработана прозрачным лаком.
• Суровые или коррозионные условия, такие как здания для хранения удобрений, хранилища для соли, помещения для содержания свиней и т. д.

Какие типы оцинкованных гвоздей представлены на рынке и почему так популярны горячеоцинкованные гвозди Maze Nails?

Огромным преимуществом гвоздей Maze STORMGUARD® является их превосходная устойчивость к ржавчине. Каждый гвоздь был дважды погружен в расплавленный цинк, чтобы обеспечить толстое, однородное цинковое покрытие. Лабораторные испытания показали, что другие методы цинкования оставляют гвозди с неоднородным покрытием (например, гальваническое цинкование), очень тонким покрытием (например, гальванопокрытие) или покрытием, которое часто откалывается при ударе молотком (например, механическим способом). оцинкованные). Горячее покрытие на 9Гвозди 0084 STORMGUARD® не обладают ни одним из этих недостатков.

ГВОЗДИ, ПОГРУЖЕННЫЕ — Гвозди фактически погружаются в расплавленный цинк — таким образом каждый гвоздь получает толстое однородное цинковое покрытие. ЭТО ЕДИНСТВЕННЫЙ МЕТОД ЦИНКОВАНИЯ, ИСПОЛЬЗУЕМЫЙ КОМПАНИЕЙ MAZE NAILS .

СТАКАН / ГОРЯЧИЕ ГАЛЬВАНИЗИРОВАННЫЕ ГВОЗДИ – Гвозди оцинкованы путем помещения цинковой стружки в горячую вращающуюся бочку с гвоздями – с последующим “смыванием” цинка на гвозди. К сожалению, одни ногти получают недостаточно цинка, а другие получают слишком много.

МЕХАНИЧЕСКИЕ ОЦИНКОВАННЫЕ ГВОЗДИ – Это холодный процесс, при котором цинковый порошок набивается на гвозди для придания им гальванического покрытия. Это может дать однородное покрытие – но оно часто откалывается при забивании гвоздей.

ЭЛЕКТРОЦИНКОВАННЫЕ ГВОЗДИ – В этом методе используется электричество и цинковые аноды для нанесения красивого блестящего покрытия, но оно также очень тонкое. Тонкое покрытие вскоре окисляется, что позволяет быстро начать ржавчину. Многие торговые ассоциации предостерегают от использования этих гвоздей для наружных работ. Maze Nails рекомендует, когда для проекта используются оцинкованные гвозди, СЛЕДУЕТ ИСПОЛЬЗОВАТЬ ТОЛЬКО ГВОЗДИ, ПОГРУЖЕННЫЕ . Не стоит экономить на гвоздях, так как дешевые ржавеющие гвозди могут стать настоящей головной болью для продавца, строителя и владельца дома.

ПРЕДУПРЕЖДЕНИЕ – Молотки с фрезерованной головкой не рекомендуются для забивания горячеоцинкованных гвоздей. Высокоабразивная поверхность бойка молотка может нарушить целостность цинкового покрытия на головке гвоздя… снизить его коррозионную стойкость. Рекомендуются молотки с гладкой поверхностью.

Применяется ли Maze Nails для испытаний в солевом тумане?

Нет. Лабораторные тесты хороши… для некоторых вещей. Но не тогда, когда речь идет об оценке превосходной коррозионной стойкости гвоздей Maze Nails с двойным горячим цинкованием STORMGUARD® по сравнению с другими типами так называемых «коррозионностойких» гвоздей.
