схема подключения, типы, принцип работы

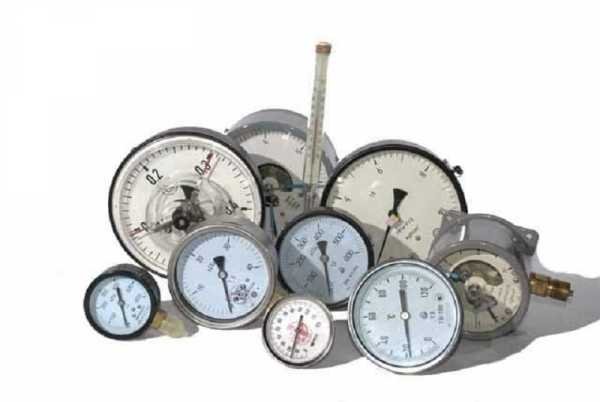

Электроконтактный манометр — это морально устаревший, но простой и надежный прибор для управления электрической нагрузкой в зависимости от измеряемого давления. Он представляет собой обычный стрелочный манометр, дополненный двумя стрелками, задающими величину давления включения (Рвкл) и давления отключения (Роткл), и контактными группами, замыкаемыми или размыкаемыми основной стрелкой. Такие устройства применяют в компрессорах и системах поддержания постоянного давления.

Принцип работы электроконтактных манометров

Принцип действия электроконтактного прибора очень прост. Стрелка манометра является подвижным контактом, неподвижные контакты установлены так, чтобы стрелка касалась их при достижении в системе (Рвкл) или (Роткл). При этом, исходя из исполнения конкретной модели, происходит размыкание либо замыкание соответствующей электрической цепи, управляющей мотором компрессора или электромагнитным клапаном. На каждый электроконтактный манометр нанесена маркировка, описывающая его разновидность и характеристики.

Использование, преимущества и недостатки электроконтактных манометров

Устройства весьма популярны в различных отраслях промышленности и инфраструктурных систем:

  • Технологические установки.
  • Машиностроительные станки.
  • Генерация и распределение тепла.
  • Водопроводные сети.
  • Компрессорная техника.
  • Промышленные холодильники.

Электроконтактные приборы обладают рядом важных преимуществ по сравнению со своим функциональным конкурентом- реле давления. К ним относятся:

  • Не требуется отдельного соединения для подключения манометра.
  • Простота настройки пределов срабатывания, не нужны специальные инструменты.
  • Четкая визуализация настроек.

Есть у устройства и недостатки:

  • Малый предельный ток, который электроконтактный прибор может коммутировать. Это ограничивает мощность нагрузки. Для больших нагрузок манометр будет только сигнализирующим элементом, его приходится использовать для управления более мощными коммутационными приборами.
  • Высокая цена. Стоит примерно втрое дороже реле. (Зато не надо тратиться на отдельный манометр).

Контактный манометр удобно использовать в случаях небольшой мощности нагрузки и отсутствия современной электронной системы автоматики.

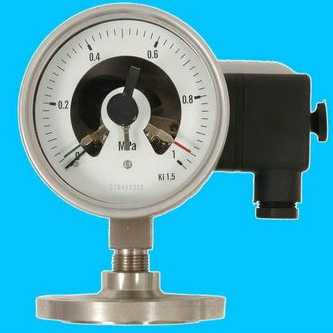

Устройство электроконтактного манометра

Конструктивно устройство представляет собой доработанный стрелочный манометр. Отличия заключаются в следующем:

  • Ось стрелки индикатора изолирована от корпуса, деталей электроконтактного прибора и шкалы.
  • На циферблате добавлены две стрелки, задающие (Рвкл) и (Роткл)Их можно перемещать по шкале.
  • Эти стрелки находятся на одной оси с главной индикаторной стрелкой, места их крепления изолированы друг от друга,
  • Индикаторная стрелка вращается независимо от задающих.
  • К подшипникам крепления стрелок подведены токоведущие ламели, электрически присоединенные к соответствующей стрелке. С другой стороны ламели выведены в контактную группу.
  • Провода могут монтироваться к клеммам внутри корпуса, а могут выводиться наружу пучком со смонтированным разъемом на конце.

Иногда стрелку, задающую (Рвкл), делают синего цвета, а стрелку для (Роткл)- красного. Но у большинства моделей обе стрелки синие, и их различают по положению на шкале: (Р

вкл) всегда левее. Подключение оборудования к электроконтактному манометру проводится в зависимости от варианта его исполнения.

Для различных потребителей и коммутационных схем выпускается несколько разновидностей (исполнений) устройства:

  1. Одноконтактное нормально разомкнутое.
  2. Одноконтактное нормально замкнутое.
  3. Двухконтактное, оба нормально замкнутых.
  4. Двухконтактное, оба нормально разомкнутых.
  5. Двухконтактное, один нормально замкнутый, другой- нормально разомкнутый.
  6. Двухконтактное, один нормально разомкнутый, другой- нормально замкнутый.

С помощью подбора нужного варианта исполнения можно обойтись без дополнительных инвертирующих реле, усложняющих и удорожающих электрическую схему оборудования и повышающих вероятность его отказа.

Схема подключения электроконтактного манометра

Наиболее популярные среди потребителей схемы устройства — двухконтактные.

В широко используемых приборах отечественного производства серии ДМ версию определяют по цветам задающих стрелок:

  • Версия 3 (Рвкл)- синяя и (Роткл)- красная.
  • Версия 4 (Рвкл)-красная и (Роткл)-синяя.
  • Версия 5- обе стрелки синие.
  • Версия 6- обе стрелки красные.

У прибора четыре пронумерованных вывода:

  1. Общий.
  2. вкл).
  3. откл).
  4. Земля.

Выводы промаркированы на разъеме, расположенном на кожухе прибора, в ответной части разъема маркировки нет.

Электроконтактный манометр своими руками

В основе конструкции электроконтактного манометра лежит обычный стрелочный манометр для измерения давления. Если подходящего устройства нет под рукой, или стоимость его представляется слишком высокой, то можно попробовать изготовить такой электроконтактный прибор самостоятельно.

Для этого потребуется:

  • Исправный стрелочный манометр.
  • Две жестяные полоски размером 3×15 мм.
  • Проводки разного цвета.
  • Двухсторонний скотч, самый тонкий из доступных.
  • Паяльник, припой, канифоль или паяльная кислота.
  • Дрель.
  • Пассатижи, шило, тиски.

Последовательность операций по изготовлению следующая:

  • Шилом или тонкой отверткой поддеть стопорное кольцо, фиксирующее стекло.
  • Вынуть кольцо, стекло и уплотнительную прокладку.
  • Закрепит корпус в тисках через прокладки, просверлить в нем два отверстия так, чтобы проводки проходили в них с небольшим зазором.
  • Вырезать две жестяные полоски и согнуть их концы так, чтобы длина короткой части была больше, чем расстояние от стрелки до циферблата.
  • К другому концу каждой полоски припаять проводок, тщательно залудив место пайки.
  • Разместить полоски на циферблате так, чтобы стрелка касалась загнутой части в месте, соответствующем (Рвкл) или (Роткл).
  • Проверить качество контакта омметром или контрольной лампочкой.
  • Приклеить двухсторонним скотчем пластинки к циферблату.
  • Проводки вывести через отверстия.

Далее следует установить на место уплотнительную прокладку и стекло и зафиксировать его стопорным кольцом. Общий провод можно присоединить к любой металлической детали устройства. Контактный манометр, изготовленный своими руками, готов к работе. Степень электробезопасности такого технического решения остается под сомнением, поэтому лучше избегать прикосновений к проводящим деталям работающей установки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Электроконтактные манометры и работа исполнений контактных групп

Электроконтактные манометры (ЭКМ) предназначены для автоматической подачи сигнала, а в некоторых случаях для автоматического регулирования давления или блокировки. При помощи ЭКМ мы можем контролировать давление и видеть текущее его значение. Пределы устанавливаются с помощью сигнальных стрелок (уставок), без использования специализированного инструмента, необходима только отвертка.

По принципу действия этот прибор аналогичен техническим манометрам с той лишь разницей, что к нему добавлены специальные электрические контакты. Рабочая стрелка при помощи штифта ведет за собой рычажок с контактом, который, соприкасаясь с неподвижным контактом на уставке, замыкает/размыкает электрическую цепь сигнального или регулирующего устройства.


ЭКМ настроен контролировать давление в рабочей зоне (между уставками), погрешность показаний за уставками может превышать класс точности манометра. На сигнальной стрелке установлен привинчивающийся постоянный магнит, который придает системе контактов скачковую характеристику и усиливает прижимание контактов. Используя ЭКМ с магнитным поджатием  необходимо помнить о допустимой погрешности срабатывания 4%. Срабатывание происходит с упреждением или запаздыванием относительно движения стрелки.



Заливка сектора уставки – подвижный контакт замкнут с контактом на уставке.



Положение коммутации указаны для состояния, когда стрелка находится между «0» и ближайшей уставкой.

Красный цвет уставки – замкнута в рабочей зоне.

Синий цвет уставки – разомкнут в рабочей зоне.



Согласно ГОСТ 2405 существует 6 видов исполнений контактной группы

Исполнение I

Один замыкающий контакт

Исполнение II

Один размыкающий контакт





Положение стрелки

Состояние контакта

Положение стрелки

Состояние контакта

До уставки

разомкнут

До уставки

замкнут

После уставки

замкнут

После уставки

разомкнут

Исполнение III

Левый размыкающий, правый размыкающий

Исполнение IV

Левый замыкающий, правый замыкающий



Положение стрелки

Состояние контакта

Положение стрелки

Состояние контакта

До первой уставки (min)

Оба замкнуты

До первой уставки (min)

Оба разомнуты

В рабочей зоне

Min(2-1) – разомкнут,

Max(2-3) - замкнут

В рабочей зоне

Min(2-1) – замкнут,

Max(2-3) - разомкнут

После второй уставки (max)

Оба разомнуты

После второй уставки (max)

Оба замкнуты

Исполнение V

Левый размыкающий, правый замыкающий

Исполнение VI

Левый замыкающий, правый размыкающий





Положение стрелки

Состояние контакта

Положение стрелки

Состояние контакта

До первой уставки (min)

Min(2-1) – замкнут,

Max(2-3) - разомкнут

До первой уставки (min)

Min(2-1) – разомкнут,

Max(2-3) - замкнут

В рабочей зоне

Оба разомнуты

В рабочей зоне

Оба разомнуты

После второй уставки (max)

Min(2-1) – разомкнут,

Max(2-3) - замкнут

После второй уставки (max)

Min(2-1) – замкнут,

Max(2-3) - разомкнут

ЭКМ с контактной группой исполнения I можно заменить исполнением IV и V, использую работу правой уставки (max), левую уставку (min) необходимо вывести на пределы шкалы.

ЭКМ с контактной группой исполнения II можно заменить исполнением III и V, использую работу левой уставки (min), правую уставку (max) необходимо вывести на пределы шкалы.

При установке ЭКМ следует помнить, что необходимо исключить вибрации в схеме подключения, это позволит исключить ложные срабатывания сигнализирующего устройства и продлить срок службы манометра.

 Выход из строя контактной группы в 85 % случаев возвратов является не ограничений по 4 физическим параметрам:

- максимальное напряжение коммутации;

- максимальный ток коммутации;

- максимальная коммутируемая мощность;

- максимальная механическая частота коммутации.

Если во время эксплуатации величина хотя бы одного из них находится за пределами допустимого, срок эксплуатации переключателя сокращается, а также возможен отказ контактной группы.

Максимальное напряжение коммутации при подключении электрической нагрузки между поверхностями контакта может возникать видимая электрическая дуга (искра). Тепловая энергия, которая локально выделяется при этом в большом количестве, способствует выгоранию материала контакта при каждой коммутации. Чем выше напряжение коммутации, тем быстрее происходит выгорание материала контакта.

Максимальный ток коммутации при подключении тока поверхность контактов нагревается. При увеличении силы тока выше допустимого предела контакты начинают слипаться, что в свою очередь приводит к спаиванию контактов.

Существует и обратная проблема – это подключение с использованием минимальных электрических значений. Каждый механический контакт имеет переходное сопротивление, причиной которого является поверхностное загрязнение. Переходное сопротивление возникает в результате окисления или коррозии на поверхности контактов и повышает электрическое сопротивление переключателя. При малых коммутируемых мощностях этот слой не пробивается и не происходит электрического контакта. Однако это явление исправимо, необходимо зачистить контакты.

Электрические перегрузки могут возникать при использовании лампы накаливания, в момент включения в 15 раз больше тока, чем при эксплуатации (номинальное значение), емкостных нагрузок - короткое замыкание, а индуктивные нагрузки (реле, магнитные клапаны, электродвигатели и др.) при выключении создают очень высокое напряжение (до 10 раз больше номинального напряжения).

Соблюдая условия эксплуатации, работа ЭКМ будет долговечной и бесперебойной.

www.fiztech.ru

Устройство и принцип действия электроконтактного манометра.

⇐ ПредыдущаяСтр 5 из 14Следующая ⇒

Электроконтактные манометры предназначены для сигнализации о превышении (уменьшении) заданных давлений.

Электроконтактные, манометры снабжены сигнальными кон­тактами, замыкающими или размыкающими электрическую цепь после достижения заданного давления. Контакты замыкаются и размыкаются непосредственно самой стрелкой манометра и ус­танавливаются на нужные отметки шкалы с помощью приспо­собления, выведенного на лицевую часть через защитное стекло.

В отличие от обычного показывающего манометра в этом приборе имеются два электроконтакта, которые замыкаются при заданных значениях давления, передавая при этом по проводам соответствующий сигнал. Пределы, при которых подаются сигналы, устанавливаются перемещением контактных стрелок с помощью двух головок, выведенных наружу через стекло и помещенных над осью вращения стрелки прибора.

.

Электроконтактный манометр



Электрическая часть контактных манометров может питаться постоянным или переменным током.

В целях безопасности корпус контактного манометра имеет особую клемму, которая должна быть соединена с землёй.

3.1.Средства индивидуальной защиты. Основные требования по их использованию.

На работах с вредными и (или) опасными условиями труда, а также на работах, выполняемых в особых температурных условиях или связанных с загрязнением, работникам бесплатно выдаются прошедшие обязательную сертификацию или декларирование соответствия специальная одежда, специальная обувь и другие средства индивидуальной защиты (СИЗ), а также смывающие и (или) обезвреживающие средства в соответствии с типовыми нормами, которые устанавливаются в порядке, определяемом Правительством Российской Федерации.

Выбор и использование СИЗ

Основой выбора средств защиты является учет следующих требований:

1.Выбор средств защиты должен осуществляться с учетом требований безопасности для каждого процесса или вида работ;

2.Средства защиты должны создавать благоприятные для организма человека соотношения с окружающей средой и обеспечивать допустимые условия для трудовой деятельности;

3.Должен производиться расчет времени, требуемого на эксплуатацию средств защиты в ходе ведения технологического процесса;

4.Необходимо определять экономическую эффективность за счет улучшения условий труда при применении средств защиты.

Во время работы для защиты от вредных и опасных производственных факторов работники Общества обязаны пользоваться выданными им СИЗ, а так же СИЗ, которые имеются на рабочем месте и используются как дежурные или в аварийных ситуациях. Работники должны знать простейшие способы проверки исправности этих средств, а так же места и правила их хранения.

Срок носки специальной одежды, специальной обуви и других СИЗ указан в Нормах выдачи СИЗ и исчисляется со дня фактической выдачи их работникам Общества.

Работники Общества обязаны бережно относится к выданным в их пользование СИЗ, своевременно ставить в известность непосредственного руководителя о необходимости химчистки, стирки, ремонта СИЗ. Уход за СИЗ в соответствии с действующими нормативами (рекомендациями производителя) обеспечивает сохранение защитных свойств изделия на весь период эксплуатации.

Запрещается стирать спецодежду легковоспламеняющимися жидкостями, сушить и хранить загрязненную нефтепродуктами одежду и обувь в производственных и санитарно-бытовых помещениях.

Необходимо работать в спецодежде, соответствующей Вашему размеру.

Спецодежда не должна иметь свободно свисающих концов. Куртка, пиджак должны быть застегнуты на все пуговицы, кнопки, крючки; волосы аккуратно убраны под головной убор.

Огневые работы необходимо выполнять в брезентовой спецодежде или со специально огнестойкой пропиткой. Брюки при этом следует носить на выпуск, чтобы не попадали искры в сапоги или ботинки. Не рекомендуется так же заправлять рукава в рукавицы. При работе с кислотами или щелочами необходимо надевать прорезиненный фартук, резиновые сапоги, резиновые перчатки и защитные очки.

Респираторы и марлевые повязки применяются для защиты органов дыхания при работе с пылящими материалами (известью, цементом, алебастром, углем и другими).

В зависимости от вида работ и материалов, применяются различные марки респираторов, которые подбираются по размеру лица. Марлевые повязки из 5-6 слоев марли по мере загрязнения заменяйте чистыми.

Противогаз фильтрующие и шланговые используются при работе в местах, где могут быть ядовитые пары и газы (всевозможные смотровые колодцы, газопроводы, аппаратура в действующих цехах, резервуары для нефтепродуктов и другие).

Имейте в виду, что фильтрующие противогазы не универсальны и не защищают от любых газов. Фильтрующие коробки противогаза защищают только от определенных газов и для удобства распознания окрашиваются в определенный цвет. Например, коробки противогазов, имеющие коричневую окраску, защищают от паров нефти и нефтепродуктов, от сероводорода - в желтый цвет.

Для работы внутри колодцев, ям, емкостей из-под нефтепродуктов и агрессивных жидкостей необходимо применять шланговые противогазы.

При работе на электроустановках и электролиниях для защиты от поражения током используются диэлектрические перчатки, галоши, боты, коврики, деревянные подставки на изоляторах изолирующие шланги и токоизмерительные клещи, специальный монтерский инструмент с изолирующими ручками.

Работа ряда механизмов, например на БКНС, сопровождается излишним шумом. Для защиты органов слуха машиниста используются противошумные наушники и вкладыши.

При работе на высоте пользуйтесь предохранительным поясом. Работа на высоте без предохранительного пояса – это грубейшее нарушение правил безопасности. Не забывайте делать профилактический осмотр предохранительного пояса один раз в 10 дней под руководством мастера или руководителя работ. Запрещается пользоваться поясом, имеющим неисправности.

Обязательно работать в каске, чтобы предохранить голову от предметов, падающих с высоты.

Вопросы о материальной ответственности работников за ущерб, причиненный Обществу в связи с утратой и порчей СИЗ по небрежности, в случаях хищения или умышленной порчи, регулируются действующим законодательством Российской Федерации.

Выносить специальную одежду, специальную обувь, и другие средства индивидуальной защиты за пределы Общества запрещается, за исключением случаев проведения работ за территорией Общества.




infopedia.su

Электроконтактные манометры ЭКМ | Природный газ для Вас

Электроконтактные манометры (ЭКМ) — пружинный манометр с электроконтактами, который применяется в системах автоматического контроля, регулирования и сигнализации.

Контактная часть располагается над передаточным механизмом и состоит из двух передвижных контактов. Контакты замыкаются и размыкаются непосредственно самой рабочей стрелкой манометра при достижении измеряемым манометром установленных пределов.
Замыкание одного из контактов рабочей стрелкой вызывает соответствующее действие системы автоматики.
Одновременно эти приборы обеспечивают визуальную индикацию контролируемого параметра. Класс точности (электроконтактных манометров ЭКМ) прибора 2,5 %.

Назначение электроконтактных манометров ЭКМ.
Такие манометры преднязначены для измерения избыточного давления некристализующихся, неагрессивных сред (например природного газа) и дискретного управления электрическими цепями регулирующих и вспомогательных устройств.

Основные параметры манометров ЭКМвм:

Резьбовое соедиенение штуцера — М20х1,5. (Встречается исполнение манометров с другой резьбой).

Материал механизма прибора, штуцера, измерительной пружины — медный сплав.

Обзорное стекло: техническое.

Материал циферблата: в зависимости от исполнения (разновидности: сталь или алюминиевый сплав).

Фон циферблата окрашен в белый цвет.

Манометры производятся по электрическим схемам согласно ГОСТ 2405-88.

Примеры обозначения манометров ЭКМвм:

Манометр ЭКМ160НВм-1,0МПа-G1/2 — Манометр электроконтактный (ЭКМ), диаметр корпуса 160мм., материал корпуса — сталь нержавеющая (Н), степень защиты IP54, на микровыключателях (Вм), со шкалой 0 до 1,0МПа, присоединительная резьба — G1/2.
Манометр ЭКМ100Вм-1,6МПа — Манометр электроконтактный (ЭКМ), диаметр корпуса 100мм., на микровыключателях (Вм), со шкалой от 0 до 1,6МПа, присоединительная резьба М20х1,5.

Приборы ЭКМвм могут комплектоваться:
  • ушками пломбировочными (УшП).
  • демпфером (ДМ) для снижения пульсаций рабочей среды;

Степень защиты по ГОСТ 14254-96:
IP40 — для манометров с корпусами из черной стали,
IP54 — для манометров с корпусами из нержавеющей стали.

Приборы производятся в соответствии с ГОСТ 2405-88 и ТУ РБ 37388602.001-96.
Средний срок службы приборов — 10 лет.

Также приводим для примера другой тип электроконтактных манометров: Электроконтактные манометры ЭКМ-2005.

Диапазоны измерений:

  • абсолютное давление (ДА) — 25 кПа…6 МПа
  • избыточное давление (ДИ) — 4 кПа…60 МПа
  • избыточное давление-разрежение (ДИВ) — ±30 кПа…(-0,1…2,4) МПа
  • дифференциальное давление (ДД) — 6,3 кПа…1,6 МПа

Глубина перенастройки диапазона — 4:1
Выходной сигнал (опция) — 4…20 мА
Питание — ~110…249 В, (40…100 Гц), =150…249 В (возможно питание от цепей коммутации)
Сигнализирующие устройства — 2 электромагнитных реле (=/~249 В х 5 А)
Конфигурирование — клавиатура на лицевой панели
Функция извлечения квадратного корня
Виброустойчивость — амплитуда виброускорения 20 м/с2 в диапазоне частот от 1 до 100 Гц
Сейсмостойкость — I категория сейсмостойкости (до 8 баллов по
шкале MSК-64)
Погрешность — от ±0,25 %
Климатическое исполнение — С3 (-5…+50 °С, -25…+70 °С), С2 (-40…+70 °С)
Пылевлагозащита — IP65, IP67
Варианты исполнения — общепромышленное, АЭС
Индикация — цифро-графический ЖК-индикатор с подсветкой (негативный или позитивный)
Электромагнитная совместимость (ЭМС) — IV-А
Гарантия — 5 лет (7 лет — для приборов в атомном исполнении)

Электроконтактные манометры ДМ2010ф, ДВ2010ф, ДА2010ф:

Назначение Электроконтактных (сигнализирующие) вакуумметров и мановакуумметров ДМ2010ф, ДВ2010ф, ДА2010ф предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа (в т. ч. кислорода), неагрессивных к материалам деталей, контактирующих с измеряемой средой, и замыкания или размыкания электрических цепей при достижении заданного предела давления.
Стандартное исполнение контактной группы — с магнитным поджатием.
Технические данные Диаметр корпуса — 100 мм.
Резьба штуцера — М20х1,5., Класс точности приборов — 1,5. Среда-жидкости, пар, газ, в т.ч. кислород.

Диапазон показаний приборов ДМ2010ф, ДВ2010ф, ДА2010ф:
ДМ2010ф
0-100кПа
0-160кПа
0-250кПа
0-400кПа
0-600кПа
0-1МПа
0-1,6МПа
0-2,5МПа
0-4МПа
0-6МПа
0-10МПа
0-16МПа
0-25МПа
0-40МПа
0-60МПа
0-100МПа
0-160МПа
ДВ2010ф
-100-0кПа
ДА2010ф
-100-0-60кПа
-100-0-150кПа
-100-0-300кПа
-100-0-500кПа
-100-0-900кПа
-0,1-0-1,5кПа
-0,1-0-2,4кПа


Диапазон показаний приборов ДМ2010ф, ДВ2010ф, ДА2010ф:

Диапазон измерений избыточного давления должен быть от 0 до 75% диапазона показаний; вакуумметрического давления — равен диапазону показаний. Приборы устойчивы к воздействию температуры окружающего воздуха от -50° до +60°С. Степень защиты приборов от воздействия твердых частиц, пыли и воды — IP40, IP54 по ГОСТ 14254-96. Масса приборов ДМ2010ф, ДВ2010ф, ДА2010ф — не более 0,6 кг

Для ознакомления с этим типом манометров, приведено лишь несколько основных видов Электроконтактных маномометров ЭКМ, для того чтобы можно было иметь хоть какое-то представление о них.
Также приведены диапазоны измерений, чтобы было легче ориентироваться при поиске и выборе нужного манометра.

Если статья оказалась полезной, в качестве благодарности воспользуйтесь одной из кнопок ниже - это немного повысит рейнинг статьи. Ведь в интернете так трудно найти что-то стоящее. Спасибо!

mingas.ru

Электроконтактный манометр - надежно и просто

В наше время, когда очень быстро происходит совершенствование технологий и создается новое и современное промышленное оборудование, становится существенной и проблема целесообразного подхода к многочисленным приборам измерения и контроля. Показывающие манометры являются, пожалуй, старейшими применяемыми измерительными средствами, в том числе и электроконтактные манометры. Невзирая на достаточно долгую историю с момента их создания и кажущуюся простоту, возможности совершенствования этих приборов и расширения их прикладного использования не уменьшаются.

Принцип работы

Электроконтактный манометр – это электро-механический контактный прибор, использующийся для измерения и контроля избыточного и вакуумметрического давления жидкости, пара или газа. Основное его отличие от механического манометра заключается в возможности воздействия на давление в контролируемой среде посредством размыкания-замыкания контактов, приводящих в действие схемы автоматики, сигнализации, блокирующие устройства.

Принцип его работы очень прост. Прибор оснащен тремя стрелками, каждая из которых соединена со своим контактом. А показывающая стрелка имеет связь с обоими контактами. Таким образом, она может взаимодействовать с любой из стрелок. Показывающая стрелка отображает текущее давление. Оставшиеся две настраиваются вручную и соответствуют нижнему и верхнему пределу допустимого давления. При падении (повышении) давления до критического уровня, показывающая стрелка входит в контакт с граничной, что приводит к замыканию электрического контакта. В результате срабатывает соответствующая замкнутой группе схема, которая либо сигнализирует о достижении критической отметки, либо включает автоматику, приводящую давление в норму.

Виды используемых приборов

Чаще всего применяется манометр электроконтактный с приставкой. Он состоит из двух основных частей: механической головки и электронной приставки. Последняя работает от стандартной двухфазной электрической цепи с рабочим напряжением в 220В. Более надежным и точным является электроконтактный манометр с микровыключателями, которые крепятся на дополнительных секторах. Каждому из них соответствует своя стрелка на шкале. Точность срабатывания такого прибора в несколько раз выше, чем у обычного.

За счет простоты и надежности, электроконтактный манометр получил широкое распространение. Их используют в коммунальных коммуникационных цепях, на пищевых, машиностроительных, нефтеперерабатывающих и других предприятиях. Данный прибор способен работать и в агрессивных средах, химически не взаимодействующих с медью и сплавами на ее основе. Существуют и взрывозащищённые версии данного прибора, позволяющие регистрировать и контролировать взрывное давление. А за счет массовости использования и крупносерийного производства, цена на электроконтактный манометр является очень низкой.

fb.ru

Электроконтактные манометры

                                                                    На микровыключателях





               промышленные                                   в нержавеющем корпусе                                      виброустойчивые



                                                       С магнитомеханическими контактами



                                                                      Взрывозащищённые



Принцип работы

Работа ЭКМ построена следующим образом: электроконтактная группа механически соединена со стрелкой показывающего устройства, и в случае превышения значения уставки (порогового значения) происходит размыкание или замыкание электрической цепи. Прибор может быть настроен на сработку по повышению или понижению давления. Манометр ЭКМ может быть оснащен двумя контактными группами, настроенными на произвольные значения уставки, а также может иметь дополнительную настройку гистерезиса срабатывания (с целью устранения дребезга контактов).

Принципиальные электрические схемы электроконтактных манометров согласно ГОСТ 2405-88:

1 - указательная стрелка; 2 и 3 - электроконтактные уставки; 4 и 5 - зоны замкнутых и разомкнутых контактов соответственно; 6 и 7 - объекты воздействия.

Исполнение 1 - одноконтактная на замыкание;
Исполнение 2 - одноконтактная на размыкание;
Исполнение 3 - двухконтактная на размыкание-размыкание;
Исполнение 4 - двухконтактная на замыкание-замыкание;
Исполнение 5 - двухконтактная на размыкание-замыкание;
Исполнение 6 - двухконтактная на замыкание-размыкание.

Электрический манометр имеют типовую схему функционирования, которая может быть проиллюстрирована на рис.а). При увеличении давления и достижении им определённого значения указательная стрелка 1 с электрическим контактом входит в зону 4 и замыкает с помощью базового контакта 2 электрическую цепь прибора. Замыкание цепи, в свою очередь, приводит к вводу в работу объекта воздействия 6.

Виды ЭКМ

Электроконтактные манометры на микровыключателях: виброустойчивые (жидконаполненные), промышленные, в нержавеющем корпусе, коррозионностойкие с плоской мембраной или трубчатой пружиной.

Электроконтактные манометры с магнитомеханическими контактами: коррозионностойкие с плоской или трубчатой мембраной, промышленные.

Электроконтактные манометры взрывозащищённые: с взрывонепроницаемой оболочкой из нержавеющей стали или сплава алюминия, а также используемые для малых давлений.

www.kipia-rb.ru

Электроконтактный манометр

Электроконтактный манометр – это один из старейших  контактных приборов, при помощи которого выполняется измерение вакууметрического, избыточного давления газа,  пара или жидкости. Если сравнить электроконтактный и механический прибор, то они отличаются по принципу воздействия на давление.

Принцип работы электроконтактного манометр а довольно прост. В контактном приборе предусмотрено три стрелки-указателя, каждая из которых соединяется с индивидуальным контактом. Указательная стрелка может взаимодействовать с любым из контактов и при этом отображает  настоящее давление. Что касается остальных стрелок, то их настраивают ручным способом в соответствии с  критичными пределами допустимых показателей давления (верхнего и нижнего). Как только давление падает до критической отметки, электрический контакт замыкает, и проходит сигнал о достижении в системе данного критичного показателя. Если же система оснащена  автоматикой, то она не отключается, а происходит нормализация давления до нормального уровня.

Чаще всего для измерения используется манометр электроконтактный с приставкой, в котором предусмотрено две основные части:  механическая головка и  электронный тип приставки. Чтобы обеспечить точность и  надежность работы,  необходимо использовать  электроконтактный манометр, оснащенный микровыключателями, установленных на дополнительных секторах. Такой прибор работает в несколько раз лучше, точнее снимая показатели, чем обычный.

Так как напоромер, электроконтактный манометр надежны и просты в эксплуатации, то они получили  широкое распространение. Они нашли применение в различных отраслях: нефтеперерабатывающая,  машиностроительная, пищевая, в коммунальном  хозяйстве и т.д. Приборы могут работать не только в благоприятной среде, но и агрессивной. Массовость использования кранов для манометра, делают их стоимость  очень низкой.

Не реже одного раза в месяц необходимо  выполнять поверку манометров. Все результаты поверки фиксируются в отдельном журнале, предназначенном для данных целей.  Поверка проводится для того, чтобы выяснить, есть ли зависимость  между  замеряемым давлением и  теми показаниями, которые выдает прибор. Определить необходимо не только  погрешность прибора, но и  температурная поправка,  максимальный предел чувствительности. Поверка с опломбированием проводится как минимум один раз  в год.

Периодическая и досрочная поверка выполняется без снятия пломб. Испытание  с пломбированием  выполняется раз в год либо каждый раз после проведения ремонта. Все внеплановые работы фиксируются в журнале. Во время проверки датчика давления воды используют  образцовые либо контрольные приборы, в которых давление постепенно подымается, и  выдаваемые показания отсчитываются. После этого прибор  оставляется в фиксированном  предельном положении на пять минут.
Движение стрелки должно быть постепенным, а не скачкообразным. Не должно быть никаких задержек в движении.

17/09/2013, 11:09

okostroy.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
