Цифровой штангенциркуль. Принцип работы, плюсы и минусы

Настало время, когда современному человеку уже тяжело представить свою жизнь без цифровых технологий. Они окружают нас повсюду – дома, в дороге, на работе. Производители техники и сантехники, транспортных средств, инструментов и предметов быта оснащают свои продукты «умными» электронными системами, делая нашу жизнь комфортнее, а работу легче и продуктивнее.

Цифровая «революция» не обошла стороной и рынок измерительной техники. Точнее, в области производства измерительных приборов электронные технологии стали использовать одними из первых. Ведь именно с их помощью можно добиться самого важного в данной сфере – абсолютно точных показаний.

Цифровые уровни, электронные рулетки, мультиметры, влагомеры, детекторы проводки, тестеры напряжения – рынок в изобилии насыщен измерительными приборами, оснащенными современной электроникой. В этом материале мы поговорим об электронных штангенциркулях, которые предлагаются производителями наряду с традиционными моделями для ручных измерений.

Как работает электронный штангенциркуль? Какие преимущества и недостатки этого инструмента? Стоит ли купить цифровой штангенциркуль или по старинке работать с обычным? Читайте нашу статью. Вас ждет много полезной информации.

Содержание

Цифровой штангенциркуль

Цифровой штангенциркуль (ШЦЦ) – это штангенциркуль с цифровой индикацией, оснащенный электронной шкалой нониуса. Современная электроника, на базе которой работают цифровые штангенциркули, позволяет получать максимально точные данные измерений с минимальными затратами времени. Дискретность измерений у штангенциркулей ШЦЦ составляет 0,01 мм. В точности показаний они однозначно превосходят механические аналоги. Это касается также скорости и простоты проведения измерений.

Сфера применения

Сферу применения всех штангенциркулей, включая цифровые модели, очень сложно четко ограничить. Это действительно универсальный измерительный прибор, востребованный во множестве отраслях.

Штангенциркуль необходим везде, где есть потребность проводить высокоточные измерения внутренних и внешних диаметров, расстояний между двумя деталями, глубины отверстий и высоты выступов.

Электронные штангенциркули широко применяют на инструментальных производствах, в машиностроении, в сфере строительства и ремонта, в токарном деле, в цехах и мастерских разной направленности. И это вовсе не значит, что область использования электронных штангенциркулей ограничивается профессиональной сферой. Цифровой штангенциркуль намного проще в эксплуатации по сравнению с механическими приборами. Измерения этим современным инструментом сможет провести любой мастер, минимально знакомый с принципом работы штангенциркуля. Нет необходимости самостоятельно осуществлять расчеты – данные измерений выводятся на дисплей. По этой причине электронные штангенциркули активно применяют в быту при выполнении мелких ремонтных работ, в домашних «любительских» мастерских и гаражах.

Практически все электронные штангенциркули оснащены защитой от пыли и влаги, поэтому их можно применять в сложных производственных условиях. Есть диэлектрические модели, предназначенные для электромонтажных работ. В предложении производителей можно даже встретить специальные штангенциркули для левшей.

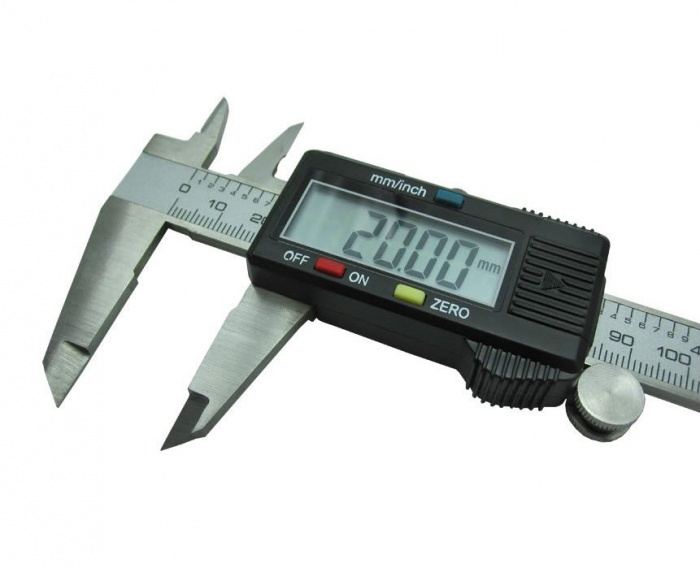

Устройство электронного штангенциркуля

У цифрового штангенциркуля, как и у механического, есть губки для определения наружных размеров, губки для определения внутренних размеров и глубиномер. Это три системы измерений, в которых работает любой штангенциркуль.

При работе с цифровым штангенциркулем не нужно тратить время на сложные расчеты. Все показания выводятся на цифровой дисплей, закрепленный на корпусе инструмента. Электронные элементы штангенциркуля нуждаются в питании. В качестве источника питания выступают обычные или аккумуляторные батареи.

На электронном блоке штангенциркуля расположены как минимум три кнопки – кнопка включения/выключения, кнопка переключения единиц измерения (миллиметры/дюймы) и кнопка сброса на ноль в любой точке измерения. Количество кнопок и функционал зависит от возможностей конкретной модели. В большинстве моделей предусмотрены также модули для беспроводной передачи данных на другие электронные устройства (например, на ПК).

Преимущества

  • Высокая точность. Электронный штангенциркуль можно отнести к высокоточным измерительным приборам, которые работают с минимальной погрешностью. Исключен человеческий фактор. А именно, риск ошибиться в расчетах.
  • Простое управление.
    Для работы с механическим штангенциркулем требуются определенные навыки. Пользоваться цифровым инструментом намного проще и удобнее.
  • Скорость работы. Вы экономите время на расчетах. Электронный прибор выводит готовые данные на дисплей. Вы только фиксируете и пользуетесь полученными данными.
  • Обнуление в любой точке. В отличие от обычного штангенциркуля, ШЦЦ можно обнулять в любой точке измерений.
  • Подключение к внешним электронным устройствам. Многие модели цифровых штангенциркулей предусматривают возможность подключения к ноутбуку или компьютеру. Результаты измерений можно передавать беспроводным путем, сохранять, выводить на монитор.

Недостатки

  • Зависимость от источника питания. Так как электронные штангенциркули питаются от батареек, нужно всегда следить, чтобы они были в рабочем состоянии. Иначе в самый неподходящий момент можно остаться с нерабочим инструментом в руках.
  • Чувствительность к ударам. При работе с цифровым штангенциркулем рекомендуется избегать падения инструмента. Штангенциркули ШЦЦ чувствительны к ударам и вибрациям. Такие воздействия могут негативно повлиять на работу электронной системы.
  • Высокая цена. Если вы решили купить электронный штангенциркуль, будьте готовы потратить на покупку больше денег. Цена на цифровые модели штангенциркулей всегда выше, чем на механические.

Особенности эксплуатации

Работая с цифровым штангенциркулем, старайтесь иметь при себе запасные батарейки и аккумуляторы на тот случай, если основные перестанут выполнять свои функции. Сам инструмент лучше хранить и транспортировать в специальном чехле, который защитит его от механических повреждений. Несмотря на то, что многие модели оснащены защитой от влаги, рекомендуется избегать прямого попадания большого количества воды на электронный блок инструмента.

Цифровой штангенциркуль - потрошим и тестируем по полной.
Сегодня рассмотрим и разберем пластиковый штангенциркуль, который здесь уже обозревался пару раз.
Как работает, почему не работает, точность и стоит ли покупать.
Брал для измерения диаметра проводов. По диаметру провода можно просто определить сечение, я уже наизусть помнил сечение хорошего ВВГ 2.5 — 1.7мм, если ВВГ 2.5 дохлый то сечение 1.4-1.5мм, далее хороший ВВГ 1.5 имеет диаметр жил 1.2-1.3 мм, плохой ВВГ 1.5 будет с диаметром ниже, до 1мм и так далее. Пластиковый вариант был взят, чтоб можно было измерять диаметр провода прямо под напряжением в щитке, чтоб знать каким проводом дальше работать.

Штангель был заказан давно, годик валялся в ящике с инструментом по этому экран немного потерся.

Штангель как у всех, три кнопки — сброс в ноль в любой точке измерения, сантиметры — дюймы и включение — выключение.

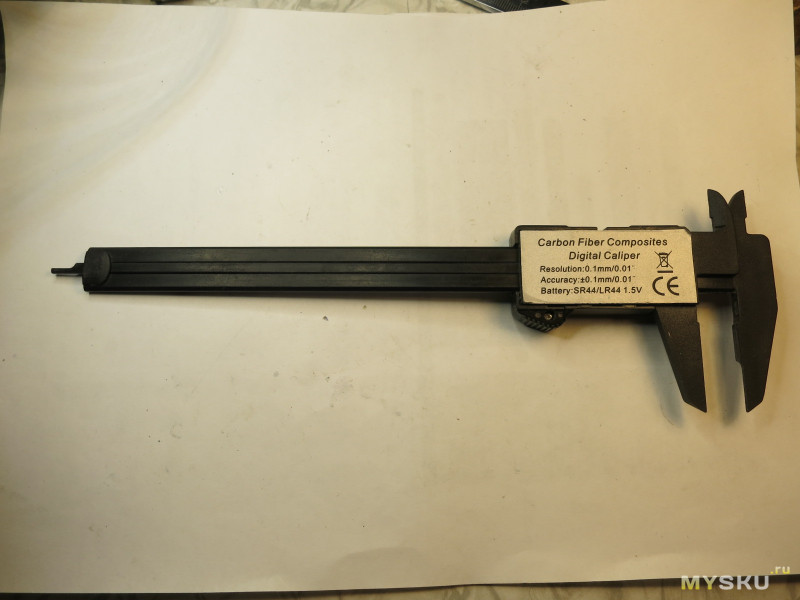

На обратной стороне наклейка — точность измерения и разрешение (цена деления) по 0.1 мм, батарейка LR44.

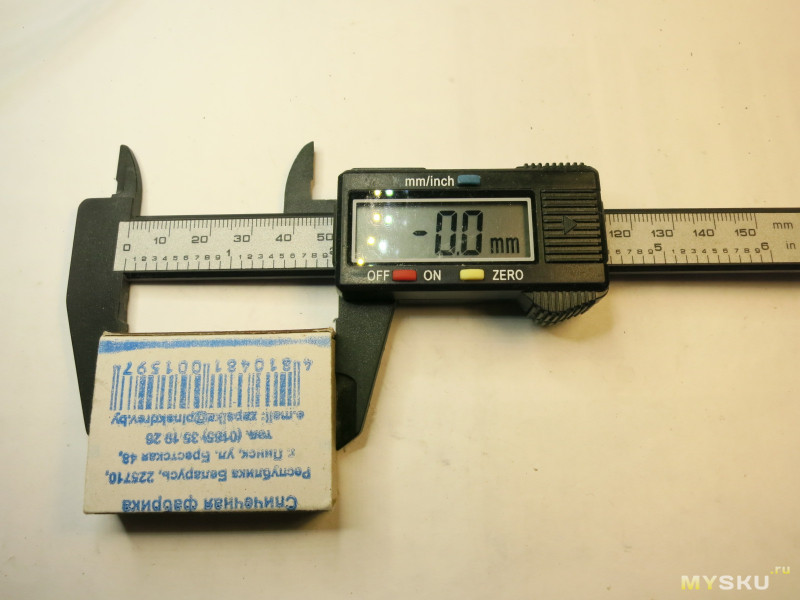

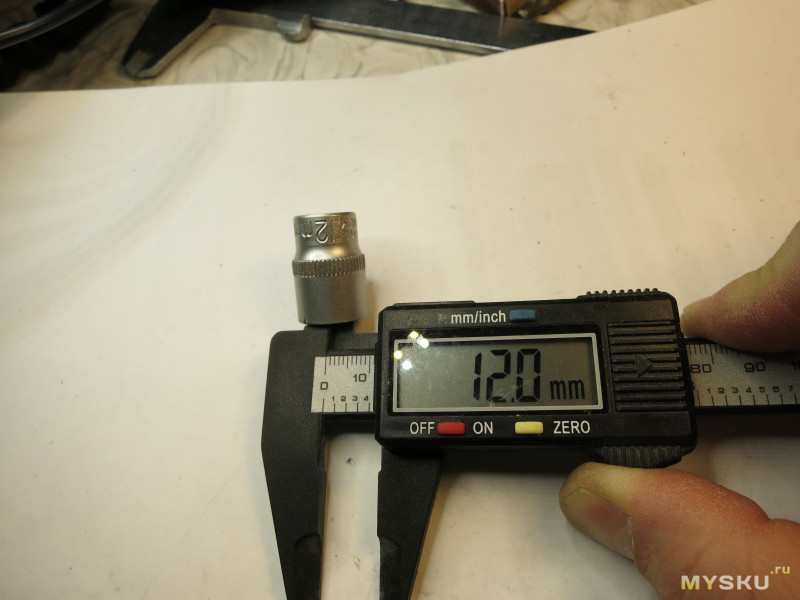

Пару фото измерений

Экран не IPS но видно хорошо под любым углом.
Вроде бы мелочь, но мелочь приятная, потому что во многих показометрах и даже в мультиметрах на экран нужно смотреть под определенным углом. Тут все норм.
Пробую измерить щупы из набора для настройки клапанов. Время мотоциклов закончилось а вот щупы остались.
Самый толстый щуп 0.5 мм


Если измерять той частью, которая предназначена для измерений внешнего размера, то получается 0.4 мм вместо 0.5 мм.
Если измерять выше, то получается ровно 0.5 мм.

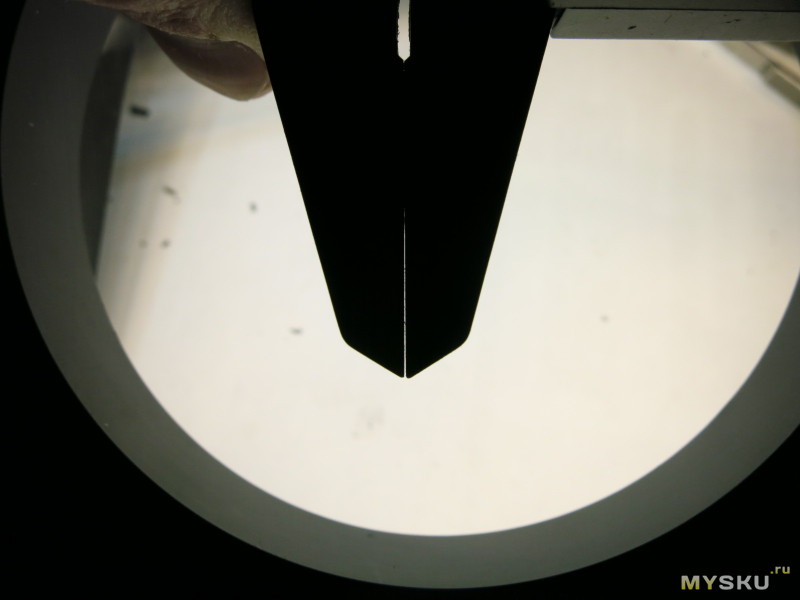

Сфоткал на просвет — да, есть щель, стоит это учитывать.

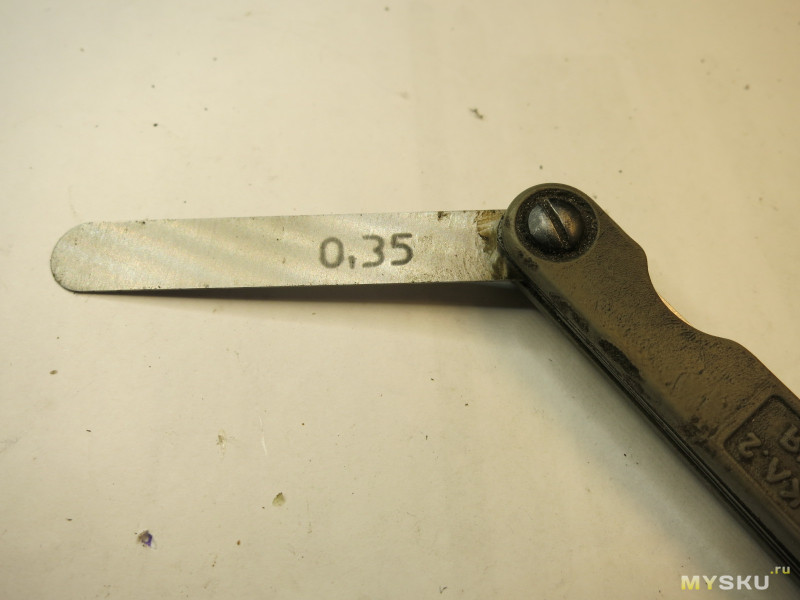

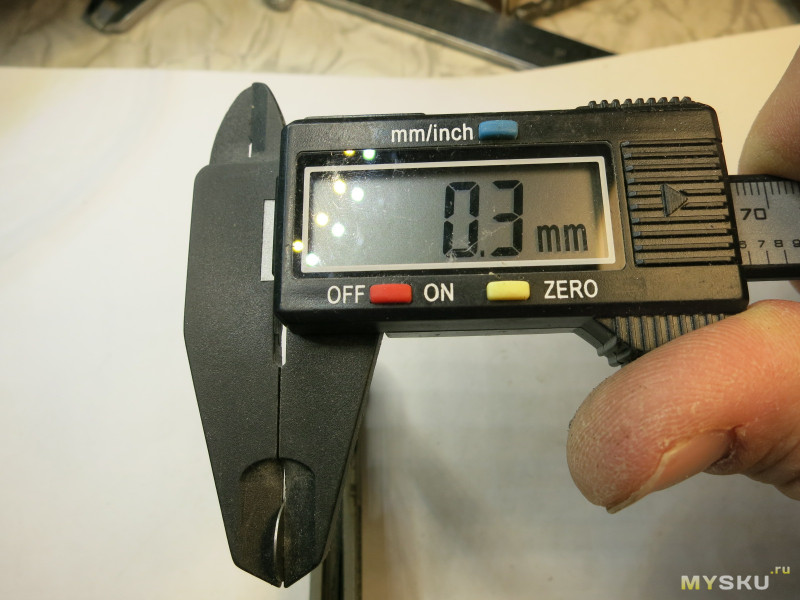

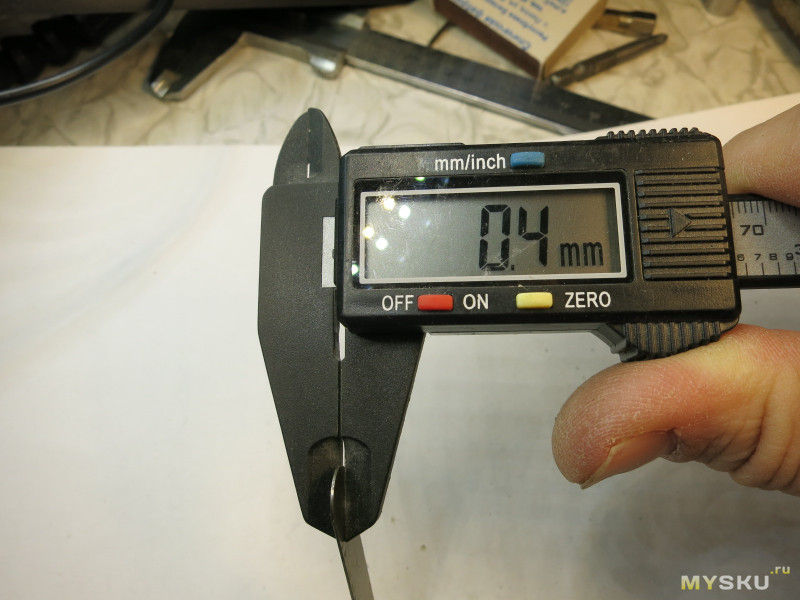

Измеряю щуп 0.35 — получается или 0.3 или 0.4, в зависимости от того, где измерять.

В общем в точность штангель вроде уложился.


Посмотрим что у него внутри.
Во первых у него внутри батарейка, LR44. Напряжение за год упало до 1.3 в, но работает без проблем.

ufaman в комментах подсказал, что под наклейкой шкалы есть плата с прорезями. Отклеил край — так и есть.

Потрошим дальше. Под наклейкой 4 винта и еще один сбоку непонятно зачем.

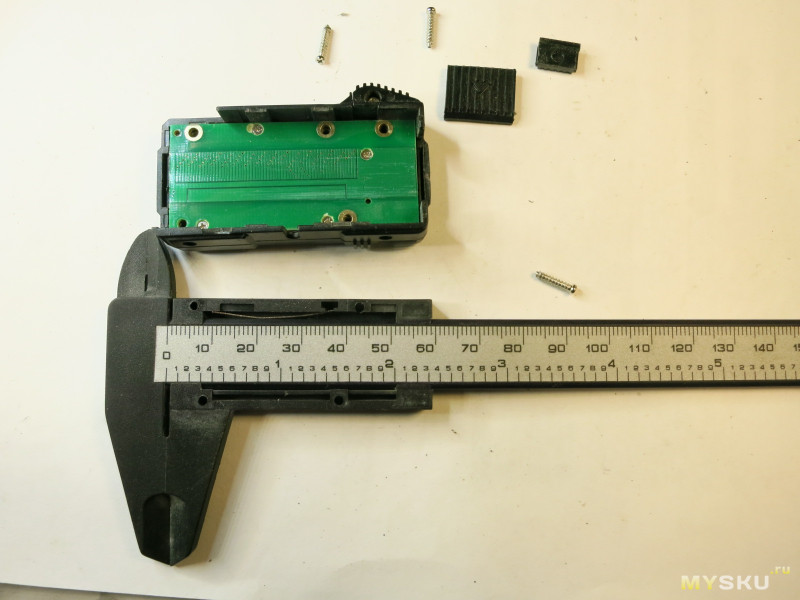

Снимается измерительная часть. Есть еще заглушка для разъема подключения к компу через всякие ардуино.
Видны полоски, которые реагируют на нанесенное покрытие на линейке штангенциркуля. Микросхема клякса оценивает емкость и понимает куда и на сколько двигается измерительная часть перед линейкой.

Потрошим дальше. 4 винта и снимаем плату. На плате видно 3 конденсатора, один параллельно батарейке не распаян. Видны площадки для 5 кнопок, а кнопок 3. Интересно.

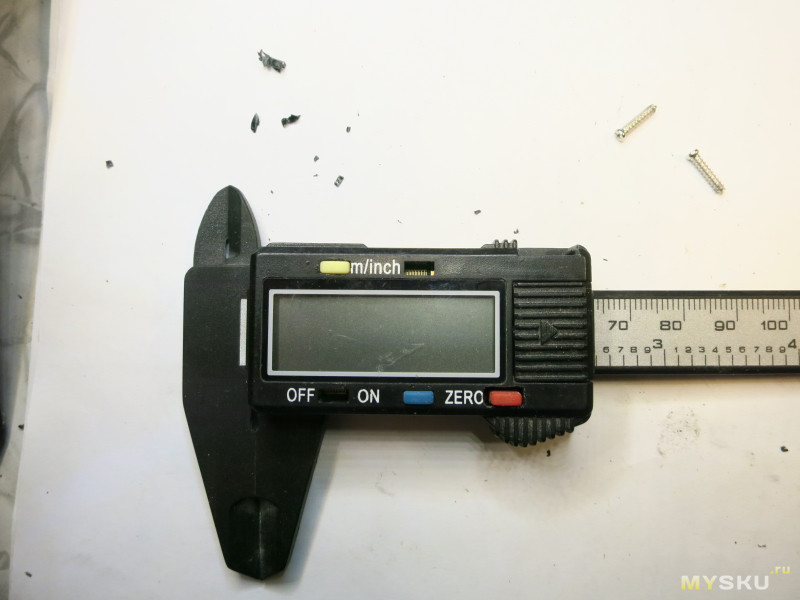

Вырезаю скальпелем в соответствующих местах пластик под кнопку, перекидываю кнопки в новые места, собираю.

Новые кнопки не работают. Нажимал и в движении и долго и коротко, нет никакой реакции на нажатия.
Вернул все на место.

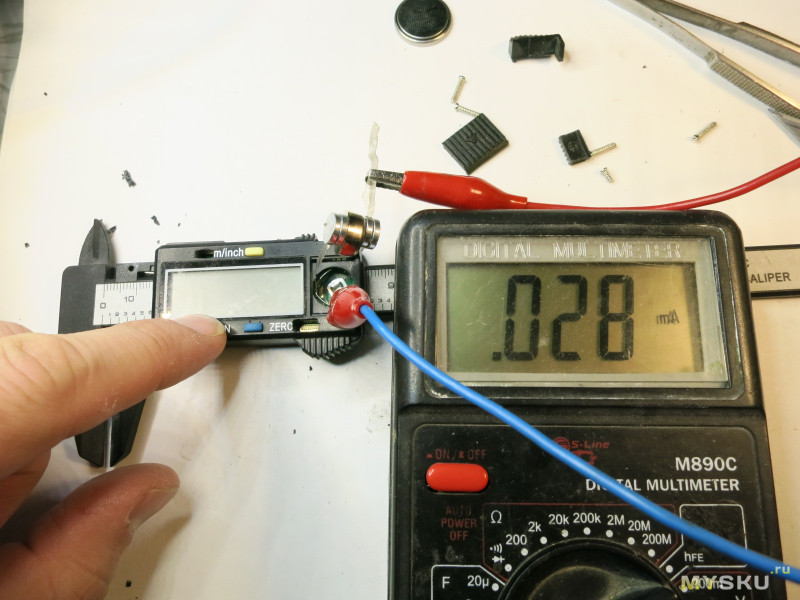

Ну и посмотрим потребление с батарейки.
Экран выключен — 0.012 мА, экран включен — 0.013 мА, при нажатии кнопки 0.028 мА.



То есть он жрет батарейку постоянно, включен экран или нет по сути все равно.

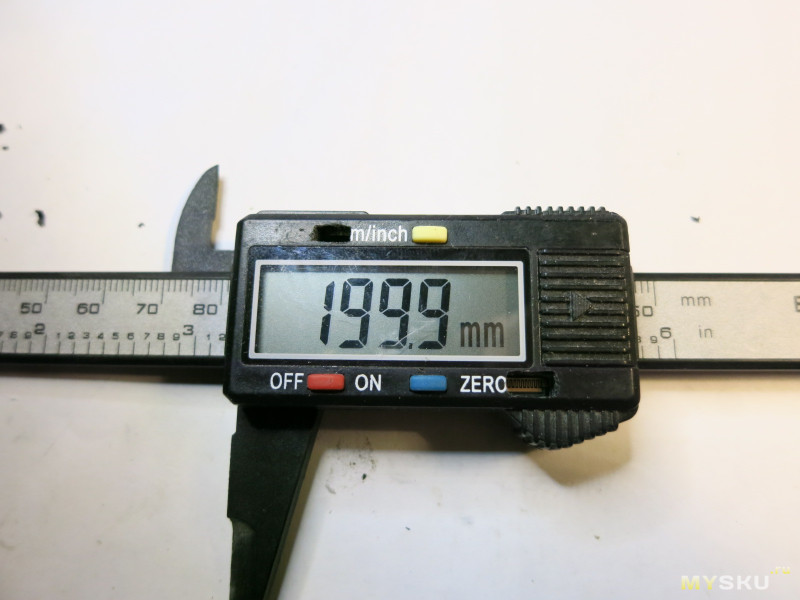

Ну и какое максимальное значение на экране — 199,9

Максимально измеряет около 154 мм.

Ну и многие пишут что если работать штангенциркулем, то показания сбиваются.
Я выставил ноль и быстро подвигал штангель до максимума много раз. Максимально быстро.
При этом все равно при сведении губок были показания 0.0
Возможен у кого то был сбой из за потери контакта батарейкой, как то раз такое было — подогнул контакты и все стало отлично.


Возможно подключение к компьютеру, тема на форуме
Кто то писал что были проблемы с измерениями таким же инструментом в непосредственной близости от люминесцентных ламп, у меня таких нет, проверить не могу.
В общем инструмент хорош, батарейка идет в комплекте, точность нормальная для большинства домашних мастеров. Цифры видны хорошо, батарейки хватает на пару лет.
Штангенциркуль электронный цифровой: выбор, видео, фото

Практически всем мужчинам хорошо известен штангенциркуль электронный. Его особенности использования и отсутствие других измерительных инструментов подобного типа определило то, что штангенциркуль электронный ШЦЦ или МКЦ 25 0.001 используются практически на каждом машиностроительном заводе, мебельной фабрике и на других производствах. Электронный цифровой штангенциркуль также можно встретить и дома, в гараже, на строительной площадке. За последние годы появилось достаточно много разновидностей рассматриваемого измерительного инструмента, что привело к вопросу: как выбрать электронный штангенциркуль. Далее рассмотрим подробно все особенности этого измерительного инструмента.

Измерение внутреннего диаметра штангенциркулемИзмерение внутреннего диаметра штангенциркулем Измерение внутреннего диаметра штангенциркулем

Новое поколение известного инструмента

Работа электронного штангенциркуля 150 связана с измерением различных величин. При этом многие современные модели могут выводить показания в миллиметрах и дюймах, что существенно упрощает использование ШЦЦ. Некоторые современные модели имеют встроенную память, в которой штангенциркуль электронный сохраняет измеренные показания. По сути, штангенциркуль с электронным индикатором обладает качествами, которые позволяют использовать его в любой сфере деятельности, где нужно проводить точные замеры с отклонением в несколько десятков или сотен миллиметра. Штангенциркуль электронный глубиномером – модель, которая несколько отличается от стандартного ШЦЦ 200 или МКЦ. Глубиномером также получил широкое применение в различных сферах производства.

Преимуществ, которыми обладаю штангенциркули с цифровым индикатором, довольно много. Основным можно назвать следующий момент:

  1. обычный штангенциркуль на 150 мм имел две планки и линейку с делениями;
  2. для определения размера с высокой точностью нужно было провести довольно сложные вычисления.

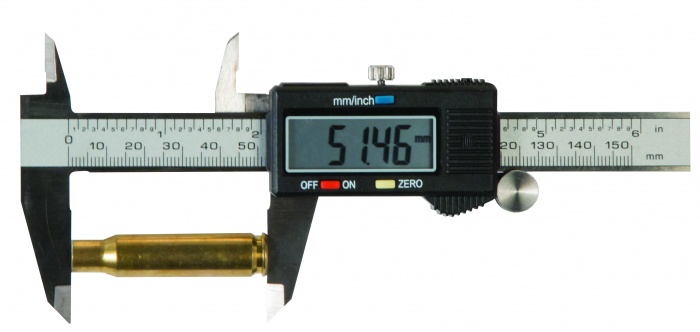

ШЦЦ-1 0-150 -0,01ммШЦЦ-1 0-150 -0,01мм

ШЦЦ-1 0-150 -0,01мм

Электронный штангенциркуль 150 мм самостоятельно проводит эти вычисления и выводит на экран, что делает устройство более простым в применении.

Как и обычные модели, ШЦЦ или МКЦ 25 0.001 могут иметь достаточно много различных модификаций. При этом отметим, что классификацию проводят о виду механических элементов и работе электронного блока. Примером можно назвать нижеприведенную классификацию ШЦЦ 200:

  1. одностороннее или двухстороннее расположение губок;
  2. вид самих губок: узкие, острые, с необычной формой;
  3. наличие линейки для изменения глубины – признак того, что измерительный прибор штангенглубиномер;
  4. может существенно изменятся вид рамки микрометрической подачи.

Другой важной классификацией можно назвать то, что бывает штангенциркуль электронный 200 мм и штангенциркуль электронный 300 мм – классификация проводится по максимальному измеряемому размеру. Чем больше штангенциркуль с электронным табло, тем он дороже, но и область применения больше. Отметим, что максимальный измеряемый размер ШЦЦ не определяет его точность. Все нормы, по которым должен производится электронный штангенциркуль, указывают в ГОСТ 166-89. В нем указаны нормы, качающиеся обычного измерительного прибора, к примеру, погрешность, но они применимы и к рассматриваемому случаю. ГОСТ 166-89 был создан достаточно давно, но эта система стандартизации применима на всех производствах.

Штангенциркуль электронный 250 мм имеет защиту от воды, пыли, механического воздействия и изготавливается из диэлектрического материала. Отметим, что существует штангенциркули с цифровым индикатором для левшей. Минимальная погрешность и простота в применении определяет то, что использовать рассматриваемый инструмент решают многие при наладке различных производственных линий.

Какой выбрать: обычный или электронный?

Штангенциркуль цифровой устройство имеет достаточно сложное, что определяет существенное повышение его цены. Именно поэтому возникает вопрос: стоит ил приобретать ШЦЦ 200 или можно обойтись обычным вариантом исполнения. ГОСТ 166-89, который является межгосударственным стандартом, определяет возможность использования обоих приборов при проведении работы, так как погрешность при правильном использовании механического измерительного прибора также относительно невелика.

Погрешность электронного штангенциркуля составляет 0,01 миллиметра. Как правило, для изготовления многих деталей этого достаточно. Меньшую погрешность при измерении контактным методом показывает микрометр, но установочная мера, во многих случаях, не превышает 25 миллиметров. По ГОСТ 166 определены многие основные конструктивные элементы прибора, которые определяют его большую применимость при измерении, нежели микрометр

Цифровой штангенциркуль имеет следующие преимущества перед обычным вариантом исполнения:

  1. прост в использовании. Пользоваться электронным ШЦ достаточно просто, так как он устроен следующим образом: есть две губки, который достаточно установить между двумя точками, и на электронном экране отобразиться интересующая информация;
  2. использование не требует проведения вычислений. Инструкция электронному штангенциркулю зачастую прилагается;
  3. работает прибор, ШЦ или микрометр 25 0.001 игольчатый, при различных условиях эксплуатации;
  4. исключается вероятность погрешности вследствие неправильного подсчета. ГОСТ 166 позволяет определить то, что в некоторых случаях неточный полученный размер становится причиной именно неправильного считывания информации с показания прибора;
  5. как правило, штангена имеет дополнительные функции: запись показаний в памяти, ее вывод и так далее. Инструкция по применению, которая должна прилагаться к прибору, описывает все возможности устройства;
  6. некоторые варианты исполнения позволяют измерить микрон.

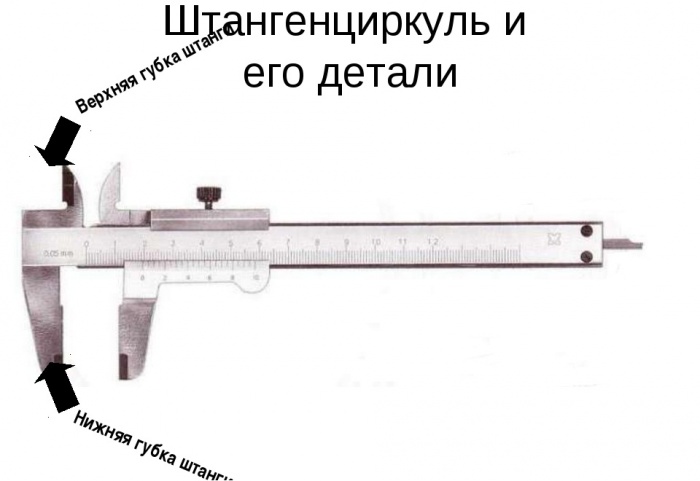

Устройство инструментаУстройство инструмента

Устройство инструмента

Штангенциркуль электронный принцип работы имеет достаточно сложный. Поэтому следует изучить рекомендации по хранению. Как устроен электронный штангенциркуль может понять лишь опытный инженер, как работает электронный штангенциркуль может разобраться практически каждый. Штангенциркуль электронный ГОСТ отдельный пока не имеет, так как в продаже есть огромное количество различных моделей.

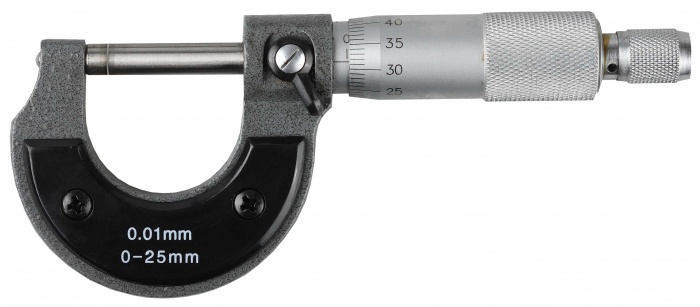

Если точности рассматриваемого прибора недостаточно, то можно использовать микрометры электронные цифровые. Как правило, микрометр гладкий электронного типа позволяет измерять размеры более 25 миллиметров. Популярной моделью можно назвать МКЦ 25 0.001, который имеет установочную меру более 25 миллиметров. Однако в некоторых случаях 25 миллиметров становится недостаточно, что приводит к необходимости использования более крупного микрометра, нежели модель МКЦ 25 0.001.

хороший помощник при частых измерениях / Инструменты / iXBT Live

Добрый день уважаемые читатели! Сегодня на обзоре очень полезный измерительный прибор для любого мастера — цифровой штангенциркуль с ЖК-дисплеем. Этот прибор недорогой, имеет хорошую точность для «черновых» работ и будет полезен мастерам в возрасте, у которых зрение уже «подводит», а также для «быстрых» измерений различных деталей. Обзор пользовательский, поэтому заранее прошу меня простить, если какие-то моменты упустил.





Цифровой (электронный) штангенциркуль поставляется в простой блистерной упаковке:

На обратной стороне указаны конструктивные элементы, а также основные характеристики прибора:

Прибор выглядит вполне обычно и по внешнему виду мало чем отличается от традиционных нониусных штангенциркулей:

Купить можно ЗДЕСЬ

Альтернатива здесь



Основное отличие заключается в наличие цифрового дисплея, закрепленного на той же подвижной рамке, на который и выводятся показания:

Основное назначение осталось то же — определение линейных размеров деталей (внешних, внутренних, глубин) с установленной точностью. С этим обозреваемый штангенциркуль справляется на отлично.

С обратной стороны указаны основные параметры:

Нам интересны, в первую очередь, точность (accuracy) и разрешение (resolution), которые составляют 0,2мм и 0,1мм соответственно. Для домашнего применения или черновых работ этого вполне достаточно.

Основные элементы штангенциркуля:

Кнопка питания отвечает за включение и выключение прибора. Кнопка установки нуля позволяет сбросить показания в «0» в любом положении штангенциркуля, позволяя компенсировать ранее измеренную часть детали или устройства:

Кнопки перевода величин (миллиметры и дюймы) также будут полезны в некоторых случаях:

Питание прибора осуществляется от одной батарейки SR44/LR44 или подобных:

Повышенного разряда в выключенном состоянии не выявлено, но при длительном хранении все же лучше вынимать батарейку.

С верхнего торца присутствует специализированный разъем:

Обычно это диагностические разъемы, либо для дистанционной передачи показаний.

Что касается материала корпуса, то здесь заявлен карбон – одна из модификаций углепластика, отличающегося высокой прочностью, жёсткостью и малой массой. Губки, соответственно, также выполнены из карбона:

Сведение губок достаточно хорошее:

Подвижная губка движется относительно штанги благодаря специальному пазу:

Движение мягкое, люфт отсутствует. В задней части присутствует ограничитель и глубиномер:

Присутствует и обычная линейка. Если сравнить с обычной линейкой, то шкалы совпадают:

Благодаря применению прочного пластика, штангенциркуль получился очень легким и в меру прочным. К сожалению, по механической прочности и износостойкости он проигрывает металлическому, но несмотря на это, имеет и свои плюсы:

Например, элементы питания или другие электроприборы, металлическим штангелем уже не измерить (без диэлектрической прокладки):

Сравнение с батарейкой формата АА:

Диапазон измерения составляет почти 160мм, тогда как у распространенных советских такого же формата, как правило, всего 125мм.



Непосредственно тест



К сожалению, у меня нет калибровочных пластин или шупов, поэтому сравнить точность не имею возможности. Если принять во внимание, что измерительные приборы, выпущенные в эпоху СССР имели высокое качество изготовления и точность, то советский штангель будет выступать в качестве эталона.

Замер литиевого аккумулятора 18650 советским штангенциркулем (ровно 18,4мм):

Замер диаметра аккумулятора обозреваемым штангенциркулем (ровно 18,3мм):

Точность в пределах нормы. Если нужна большая точность, то рекомендую присмотреться к штангенциркулям в металлическом корпусе с точностью измерения в 0,01мм.

Стальной штангенциркуль 0,01мм ЗДЕСЬ

Стальной штангенциркуль 0,01мм (альтернатива) ЗДЕСЬ

К тому же они поставляются в удобном пластиковом кейсе.



Плюсы сабжа:

— цена

— простота использования

— большой наглядный дисплей

— скорость измерения

— большая длина измерений (до 160мм)

— диэлектрические губки



Минусы:

— механическая прочность

— точность зависит от износа губок

— побаивается загрязнений



ссылки на обозреваемый штангенциркуль:

Купить можно ЗДЕСЬ

Альтернатива здесь



Давайте подведем итоги



Штангенциркуль мне понравился. Если зрение начинает подводить, то лучшего прибора не найти. При этом глаза абсолютно не напрягаются, не нужно ничего высчитывать, что особенно понравится молодому поколению, которые о шкале Нониуса ничего и не слышали. При этом прибор стоит совсем недорого и его не жалко оставить на даче, мастерской или гараже. Могу порекомендовать к покупке!



Электронный штангенциркуль – устройство, принцип работы, для чего нужен этот инструмент?
Электронный штангенциркуль – устройство, принцип работы, для чего нужен этот инструмент?

В настоящее время для получения точных результатов измерений используют много приборов, к ним относится электронный штангенциркуль. В отличие от своих предшественников, он показывает точные до 0,1 мм данные и при этом сам процесс занимает намного меньше времени. Главное, правильно подобрать подходящую модель.

Устройство электронного штангенциркуля

Универсальный прибор, использующийся для измерения линейных размеров, имеет дисплей, на котором отображаются итоговые данные. Используют его, когда нужно определить точные параметры, небольших предметов, например, гаек, болтов и так далее. Такая техника при высокой стоимости – отличная альтернатива механическому инструменту. Основные элементы аналогичны с теми, что есть в обычных моделях, но при этом присутствует несколько дополнительных частей. Как устроен электронный штангенциркуль:

  • губки;
  • штанга;
  • движущаяся рамка;
  • ролик для изменения длины замера;
  • батарейка;
  • электронный дисплей;
  • кнопка вкл/выкл;
  • реле переключения единиц измерения.

Принцип работы электронного штангенциркуля

Главное назначение устройства – выполнение точных замеров с разных сторон, а также по глубине. Если углубиться в вопрос, как работает электронный штангенциркуль, отметим такие моменты:

  1. Верхняя пластина является общим электродом. В ней есть пара конденсаторов, и они активируются по-очереди.
  2. Для обеспечение емкостного массива используется несколько пластин, определяющих все передвижения датчика.
  3. Вращающийся элемент – ползунок, а неподвижный элемент расположен на линейке.
  4. Ползунок и цифровой блок находятся на движущейся части инструмента.
  5. В памяти штангенциркуля находится программа, которая активируется при включении цифрового модуля. Она расшифровывает полученные данные и выводит их на экран.

Для чего нужен электронный штангенциркуль?

Прибор используют, когда необходимо произвести точные измерения деталей, например, можно узнать диаметр кольца или шайбы, определить глубину отверстий и так далее. Универсальный измерительный прибор применяют при ремонте деталей машин и оборудования, изготовлении разных элементов, обработке изделий из разных материалов, в слесарном производстве, строительстве и так далее.

как устроен электронный штангенциркуль

Какой электронный штангенциркуль лучше выбрать?

Приобретая такой инструмент, важно понимать задачи, которые в будущем будут решаться с его помощью. Определяясь с тем, какой выбрать электронный штангенциркуль, нужно узнать основные характеристики устройства, которые указываются в прилагаемой инструкции:

  • диапазон измерений;
  • стоимость прибора;
  • погрешность полученных данных.

Внешний осмотр проводят по таким показателям:

  1. Вид. Устройство должно быть похоже на то, фото которого находится на сайте изготовителя. Номер на корпусе указывает на страну-производителя.
  2. Подвижная рамка. Должна быть выполнена из прочного материала: стали, сплава алюминия или титана.
  3. Губки. Поверхность должна быть отшлифована, наличие повреждений не допускается. При сведении дисплей должен показывать 0.
  4. Точность. Хороший электронный штангенциркуль наделен отличными показателями. Проверку проводят с помощью измерения предмета, параметры которого известны.
  5. Комплектность. Проводят проверку документов, паспорта о калибровке, пластикового кейса.

К полезному функционалу электронного штангенциркуля относят:

  • автоматическое вкл/выкл;
  • переключение единиц измерений;
  • получение относительных данных;
  • переключение режима;
  • вывод результатов на другое устройство.

Рейтинг электронных штангенциркулей

Среди всех предложенных на рынке моделей, профессионалы и потребители выделяют:

  1. ЗУБР ЭКСПЕРТ 34463-150. Показывает измерения с точностью до 0,01 мм. Экран закрыт в металлическом корпусе. С помощью колесика можно работать одной рукой. Можно измерять предметы до 150 мм.
  2. ЗУБР ЭКСПЕРТ 34463 150

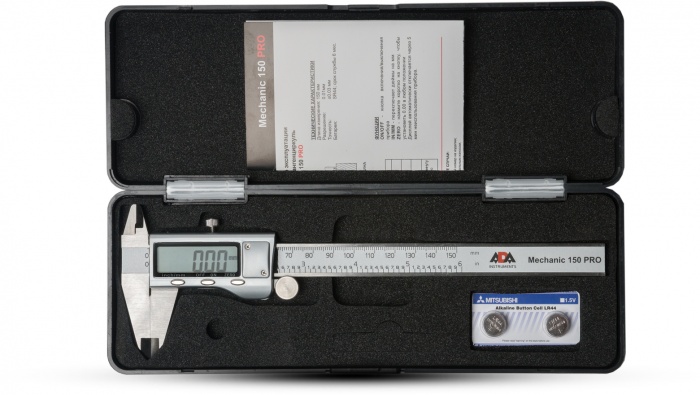

  3. ADA INSTRUMENTS MECHANIC 150 PRO. Цифровой штангенциркуль с полностью металлическим корпусом. Измеряет предметы, размер которых достигает 150 мм. Благодаря ролику губки двигаются максимально плавно.
  4. ADA INSTRUMENTS MECHANIC 150 PRO
  5. STAYER 34410-150. Корпус собран из пластика. Измерения проводятся благодаря движению рычага под электронным блоком. Величина измерения до 150 мм.
  6. STAYER 34410 150
  7. KRAFTOOL 34460-200. Отличается повышенной надежностью сборки. Может измерять величину предметов до 200 мм. Тонкие губки, позволяют использовать электронный штангенциркуль в труднодоступных местах.
  8. KRAFTOOL 34460 200
  9. NORGAU 040051020. Самый лучший ШЦЦ, наделенный высокими показателями точности полученных данных. Подходит для деталей до 200 мм. Корпус дисплея защищен от влаги и пыли.
  10. NORGAU 040051020

Проверка электронного штангенциркуля

Для уверенности в точности измерений, нужно знать, как провести калибровку. Делают это вовремя покупки. Процесс включает действия:

  1. Губки сводят до упора и смотрят на нулевые штрихи. Они должны совпадать.
  2. Рамку устанавливают в первичном положении на начальной отметке.
  3. Помимо этого электронный цифровой штангенциркуль должен иметь качественную сборку. Все обозначения и разметки четкими, движения механизмов плавными.

Как пользоваться электронным штангенциркулем?

Перед эксплуатацией устройство требует определенной подготовки:

  • удаления загрязнений;
  • плотного сведения губок на показателе «0».

Штангенциркуль с цифровой индикацией измеряет наружный диаметр предмета следующим образом:

  • разводят губки с помощью движения рамки;
  • прикладывают к предмету и сдвигают их до полного прилегания;
  • фиксируют положение специальным винтом;
  • нажимают на кнопку на дисплее и ждут показаний.

Уровень глубины электронный штангенциркуль определяет так:

  • с помощью движения рамки выдвигают глубиномер;
  • спускают его до дна предмета и прижимают к стенке;
  • штангу двигают до упора;
  • проводят фиксацию специальным винтом;
  • вынимают и фиксируют полученный размер на дисплее.



виды, как пользоваться и считывать результаты

Штангенциркуль – инструмент для снятия точных размеров различных деталей как снаружи, так и внутри, измерения диаметров отверстий, их глубины и др. Пользуются им в различных сферах: ремонт деталей машин и различного оборудования, обработка изделий из разных материалов, строительство и т. д., когда необходимы точные данные, до десятых и даже сотых долей миллиметра. Это устройство позволяет производить такие измерения, в отличие от обыкновенной линейки или рулетки.

ШтангенциркульШтангенциркуль

Конструкция штангенциркуля

Разобраться в особенностях конструкции этого устройства необходимо для того, чтобы понять, как правильно им пользоваться. Состоит штангенциркуль из следующих деталей.

  1. Неподвижная планка или линейка (штанга). Она представляет собой основу конструкции. На неё нанесена шкала.
  2. Подвижная планка, которая может перемещаться вдоль по штанге. На этой планке имеется нониусная шкала. Она позволяет получить очень точные промеры, а именно отсчитывает доли миллиметра.
  3. Верхние и нижние губки. Это передвигающиеся детали, позволяющие измерять объект, и узнать размеры и снаружи, и внутри. Когда губки точно совмещены, на обеих шкалах должны точно совпадать нулевые отметки.
  4. Винт стопорный или зажимный. Он требуется для фиксации планки.
  5. Глубиномер. Тонкая выдвигающаяся планка, при помощи её измеряется глубина.
    Электронные измерительные устройства оснащены также аккумуляторами, передвижным механизмом.

Конструкция штангенциркуляКонструкция штангенциркуля

Кроме того, существуют модели, в верхней части которых имеется подвижная дюймовая измерительная шкала. Пользоваться ими легко и удобно.

Виды штангенциркулей

Существуют три основных типа таких устройств. Использование их для определённого вида работы обусловлено её особенностями.

  1. Штангенциркули нониусные или аналоговые. Измерения производятся по нониусной шкале. Эти механические инструменты простые и недорогие. Они наиболее распространены.
  2. Штангенциркули циферблатные или стрелочные. Для измерения на них вместо шкалы имеется циферблат, который показывает результаты, и не требует проведения вычислений. Стоимость их выше, чем аналоговых моделей. Пользоваться ими несложно.
  3. Штангенциркули цифровые или электронные. Это устройства, на которых имеются жидкокристаллические цифровые дисплеи с аккумуляторными батареями. Применение таких приборов позволяет получить наиболее точные результаты. Они показывают данные как в миллиметрах, так и в дюймах.

Штангенциркуль электронныйШтангенциркуль электронный

Помимо перечисленных также существуют модели штангенциркулей специального назначения. Их используют для особых работ. К примеру, ШЦЦД, которыми измеряются детали, имеющие выступы, или ШЦЦП – конструкция для измерения протекторного рисунка шин, и др. Эти устройства в обычных магазинах не продаются, их при необходимости можно приобрести на специальных сайтах. Пользуются ими профессиональные мастера.

Все разновидности штангенциркулей имеют свои обозначения в зависимости от особенностей применения.

  1. ШтангенциркульШЦ-1. Им измеряются детали, их внешние и внутренние размеры с помощью двух пар губок. Им так же можно пользоваться при измерении размеров отверстия, используя глубиномер.
  2. ШЦ-1С. Такие устройства оснащены стрелочными головками, благодаря чему процесс измерения упрощён.
  3. ШЦК. Конструкции, имеющие круговую шкалу с пружинным механизмом. Пользоваться им можно для измерений, когда не требуется идеальная точность.
  4. ШЦТ-I. Устройства, оснащённые губками с твердосплавным покрытием для предупреждения истирания поверхности. Устойчивы к износу, пользоваться ими можно долгое время.
  5. ШЦ-II. Помимо губок такие устройства имеют также механизм для подачи рамки. Благодаря этому можно наносить разметку.
  6. ШЦ- III. Этот прибор имеет крупные размеры. Губки на нём односторонние. Для измерения глубины непригоден.
  7. ШЦЦ. Устройство с цифровой шкалой, с которой снимаются показания.

Штангенциркуль ШЦКШтангенциркуль ШЦК

Каждый тип штангенциркуля изготавливается соответственно действующему в настоящее время ГОСТу 166-89 и имеет соответствующую маркировку.

Порядок измерений

Теперь о том, как работает штангенциркуль. Перед тем как начать пользоваться, необходимо подготовить устройство и измеряемую деталь: очистить поверхность от грязи, чтобы обеспечить максимальную точность. Губки нужно плотно свести и оценить размер просвета между ними. Если конструкция исправна, то он будет минимальный.

Далее подвижную рамку необходимо передвинуть так, чтобы её первая риска совпала с нулевой отметкой на шкале штанги в точности. Если не учесть это и не выполнить, то результаты не будут точными. Если не получается сопоставить эти отметки, то такой штангенциркуль неисправен и пользоваться им не рекомендуется. Лишь убедившись, что конструкция полностью подготовлена, можно начинать работать.

Измерение наружных поверхностей

Когда требуется провести измерение линейного размера, либо наружного диаметра, то последовательность использования инструмента следующая. Прежде всего, губки нужно развести, передвигая рамку. А потом плотно прижать их к противоположным поверхностям детали, которую требуется измерить, и закрепить положение рамки с помощью винта. Если измеряется наружный диаметр детали цилиндрической формы, то её ось должна быть точно перпендикулярна плоскости рамки. Если же измеряется длина детали или изделия, то его продольная ось должна располагаться точно параллельно штанге. Эти условия необходимо соблюдать, пользуясь штангенциркулем, иначе невозможно получить точные результаты.

Измерение наружных поверхностей штангенциркулемИзмерение наружных поверхностей штангенциркулем

Измерение внутренних поверхностей

Если нужно произвести измерение диаметра отверстия, то наружные губки должны быть установлены на нуле. Их надо вставить в отверстие, которое требуется измерить. Держать штангенциркуль при этом необходимо ровно. Далее губки нужно до упора развести, так, чтобы они плотно прижались к внутренним стенкам детали. Зафиксировать их положение, пользуясь стопорным винтом. Затем снимаются показания и производятся необходимые вычисления, если использовался нониусный штангенциркуль.

Измерение внтутренних поверхностей штангенциркулемИзмерение внтутренних поверхностей штангенциркулем

Определение глубины

Чтобы провести замер глубины отверстия, потребуется переместить рамку и выдвинуть глубиномер. Затем вставить его до упора в отверстие, чтобы конец коснулся дна. Он должен быть расположен точно перпендикулярно поверхности измеряемой детали. Прижать к стенке. Штангу переместить в торец также до упора. С помощью стопорного винта зафиксировать положение, и вывести устройство.

Измерение глубины штангенциркулемИзмерение глубины штангенциркулем

Замер резьбовых соединений

Штангенциркулем можно пользоваться для замера резьбовых соединительных деталей – винтов, болтов и др. Показатели диаметров резьбы определяются по выступам. С этой целью измеряемый винт или болт следует установить вертикально и зажать губками. После этого возможно определять нужные показатели.

Если требуется замерить шаг резьбы, пользуясь штангенциркулем, это производится в следующей последовательности. Сначала измеряются высота стержня и внешний диаметр детали. А затем подсчитывается число витков резьбы. Разделив длину стержня на количество витков можно получить показатель шага резьбы.

Измерение внешней резьбы штангенциркулемИзмерение внешней резьбы штангенциркулем

Считывание результатов

Считать показания результатов, которые получены с помощью штангенциркуля, несложно. На неподвижной рамке (штанге), где расположена основная шкала, определяют целое число (мм). Нониусная шкала показывает сотые доли миллиметра. Нужно найти штрих нониусной шкалы на используемом штангенциркуле, совпавший с определённой цифрой на главной шкале. Этот показатель и будет являться значением размера детали в миллиметрах.

По нониусной шкале

Бывает, что при измерениях достаточно целого показателя. Если же требуется установить значение более точно, то нужно осмотреть нониусную шкалу. А на ней необходимо найти точку совпадения двух рисок. Цифра нониусной шкалы будет означать десятое значение. Сложив её с целым числом, пользователь получит точное значение размера детали.

Считывание результата по нониусуСчитывание результата по нониусу

По часовому индикатору

При использовании циферблатного штангенциркуля также целое число в миллиметрах можно увидеть на главной шкале. Как и на аналоговом устройстве оно определяется совпадением рисок на обеих шкалах. Цифра же, представленная на циферблате, показывает значение от 0,01 до 0,99 мм, это зависит от цены деления шкалы. Стрелочный или циферблатный штангенциркуль — более точное устройство, чем механический (аналоговый). Пользоваться им следует при необходимости получения идеально точных данных.

Считывание результатов на стрелочном штангенциркулеСчитывание результатов на стрелочном штангенциркуле

По цифровому табло

Высокоточные (до сотых долей миллиметров) показания результатов, полученных при работе с цифровым штангенциркулем, представлены на жидкокристаллическом дисплее табло. Необходимо при этом помнить, что на нём имеются разные режимы, показывающие результаты измерения как в миллиметрах, так и в дюймах. Такие приборы также оснащены нониусной шкалой. Ею можно пользоваться, если, к примеру, разрядится аккумулятор.

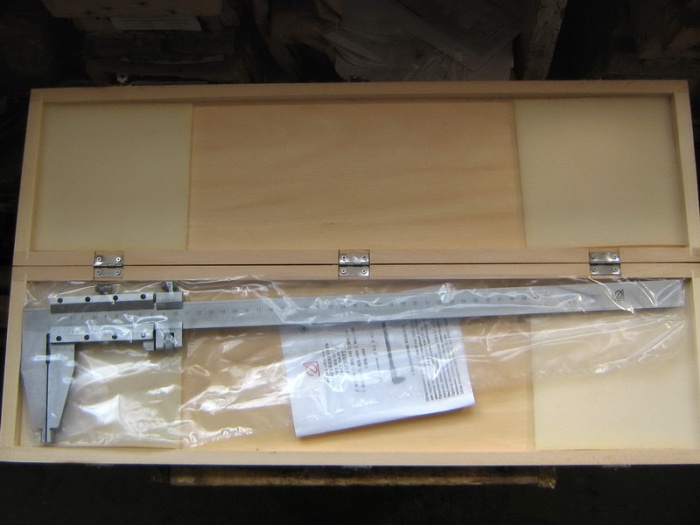

Как правильно хранить инструмент

Чтобы продлить срок эксплуатации штангенциркуля, его необходимо правильно хранить. Для этого следует использовать специальный футляр. Рекомендуется периодически мягкой тряпочкой протирать поверхность устройства, чтобы убрать загрязнение. При частом применении ему не нужно дополнительных защитных мер. Если же пользоваться им редко, то нужно обрабатывать его машинным маслом. Необходимо избегать воздействия влаги и солнечных лучей и механических повреждений – ударов, царапин и др.

Хранение штангенциркуляХранение штангенциркуля

Штангенциркуль – инструмент, который часто требуется профессиональным мастерам и любителям. Если необходимо часто производить измерения, то потребуется приобрести такое устройство. Выбирая нужную модель, пользователю следует руководствоваться особенностями работы, учитывая особенности конструкции и стоимость таких инструментов.

Штангенциркуль

Во время проведения производственных работ по выпуску деталей требуется постоянный контроль за размерами конечных изделий. Если разбежности должны фиксироваться в-десятых и сотых долях миллиметра, тогда незаменимым будет электронный штангенциркуль. Чтобы оперировать им наилучшим образом, требуется знание основных деталей, а также принцип проведения вычислений. Именно об этом будет рассказано в статье, а также приведены советы по покупке наилучшего агрегата.

Основные сведения

На первый взгляд, штангенциркуль кажется и простым, и сложным одновременно. Он немного похож на обычную линейку, но имеет несколько смещающихся частей. Благодаря этому штангенциркуль подходит не только для контроля длины заготовки, но и также ее диаметра. Что бывает очень важным в токарном деле. Кроме того, на одном из концов штангенциркуль располагается шток, который утапливается в отверстие, что дает возможность определить его глубину. Штангенциркуль получил свое название в силу наличия градуированной линейки, которая называется штангой, а также за счет губок, которыми при необходимости можно описать окружность. Деление на линейке штангенциркуля такое же, как и на токарной линейке и равняется 1 мм. Общая длина штангенциркуля может разниться и находится в пределах от 15 до 50 и больше сантиметров.

Упомянутые губки штангенциркуля находятся на конце, противоположном конце шкалы от глубиномера. Они располагаются по двум сторонам от штанги. Предназначение одних на штангенциркуле заключается в измерении внешнего, а других – внутреннего диаметра деталей. Когда измерения штангенциркулем приходится проводить при плохом освещении или в труднодоступном месте, тогда очень поможет фиксатор. Обычно он находится на подвижной раме штангенциркуля и представляет собой небольшой болтик. При его закручивании рамка штангенциркуля остается на своем месте до послабления. Такой функционал штангенциркуля особенно пригодится, если необходимо размеры с одной конструкции перенести на чертеж.

Все было бы просто, если бы диаметры и другие величины всегда были целыми числами. Но в большинстве своем они имеют десятичный остаток. Чтобы вычислить размер до десятых и сотых есть еще одна шкала. Она называется нониусной шкалой штангенциркуля. Обычно она располагается на подвижной рамке штангенциркуля. На штангенциркулях, которые применяются для несложных вычислений в быту или на уроках труда, нониусная шкала не превышает длину в 1 см и 9 мм. Чтобы сориентироваться по шкале, необходимо раздвинуть губки или утопит глубиномер в требуемую деталь, зафиксировать фактический размер на большой шкале, а после этого посмотреть, какое из делений нониуса образует прямую линию с большой шкалой или точно совпадает с нижней шкалой прибора.

Доступные разновидности

До определенного момента в свободной продаже были доступны несколько видов штангенциркулей. Сегодня их можно приобрести три вида. Каждый из них имеет свои особенности и способы реализации. В зависимости от размера выделяют восемь основных групп. Приобретать штангенциркуль лучше с заводским паспортом, в котором будут указаны возможные погрешности и способы калибровки. По способу определения размера десятичной части штангенциркули разделяют на:

  • с нониусной шкалой или ШЦ;
  • с циферблатной шкалой или ЩЦК;
  • с электронной цифровой шкалой ЩЦЦ.

Различия лежат не только в применяемой шкале, но и в наличии или отсутствии некоторых элементов в конструкции, например, те, в которых присутствуют основные узлы называются универсальными. Есть такие приборы, которыми можно измерить только наружный диаметр. Губки у них твердосплавные, поэтому не подвергаются такому быстрому износу, как обычные. Их обозначают ШТЦ-1. На рынке доступен также штангенциркуль с меньшим порогом погрешности и дополнительной регулировкой шкалы сотых. Его обозначают ШЦ-2.

Хорош ли электронный вариант

Если вы только начинаете осваивать процесс измерения штангенциркулем, тогда выручить сможет цифровой вариант. Его преимуществом является также высокая скорость проведения измерений. Суть заключается в том, что после сведения губок на детали, моментально выводится конечная цифра на цифровой дисплей. Нет необходимости присматриваться к нониусной шкале. Как правило, такие приборы идут с полным набором возможностей, который включает двухсторонние губки, а также глубиномер. Наличие дисплея практически никак не увеличивает конечный вес. Модуль не тяжелее дополнительной шкалы, которая присутствует на стандартном варианте. Продвинутые варианты такого вида штангенциркуля обладают дополнительными портами ввода-вывода, а также встроенным конвертером. Можно в несколько касаний передать полученные значения на внешний носитель или ПК.

Электронная часть штангенциркуля нуждается в питании. Чаще всего в этой роли выступает батарейка типа CR2032. Хотя потребление минимально и хватает одного заряда надолго, но может приключиться неприятный инцидент и прибор сядет в неподходящее время, когда необходимо проводить замеры. Другим недостатком является то, что микросхемы и электронные датчики не терпят вибраций и ударов. Это означает, что погрешность штангенциркуля может повышаться при неаккуратном обращении. Контакты электрической части от влаги подвергаются процессу окисления, что легко выводит электронный штангенциркуль из строя. В некоторых случаях некорректно может сработать конвертер, что может иметь далеко идущие последствия в производственном процессе. Всех этих нюансов лишен обычный механический прибор.

Принцип работы электронного варианта

На самом деле электронный штангенциркуль не имеет ничего сверхъестественного в принципе своего функционирования. Расчет производится в таком же порядке, как и в механическом варианте, только он автоматизирован за счет электронной шкалы нониуса. Внутри модуля находится емкостный датчик. Он реагирует не смещение подвижной планки или шкалы. Чтобы он мог снимать показания, на него подается небольшой разряд от конденсаторов. В схеме их предусмотрено два. Внутри основной планки находится элемент, который накапливает статическое электричество и отдает его датчику.

Штангенциркуль или микрометр

Что выбрать из предложенных вариантов, будет зависеть от сферы применения и требуемого уровня точности. Цифровой штангенциркуль может иметь погрешность в две сотые. Поэтому если речь идет о высокоточном машинном строении, тогда цифровой штангенциркуль будет дублирующим или второстепенным инструментом, а на первый план выйдет микрометр. Он способен выдать результат до миллионной доли метра. Но у него есть свои ограничения. Между его губками способна поместиться деталь с толщиной или диаметром не более 5 см. На рынке уже появились микрометры с цифровым дисплеем, который максимально упрощает процесс снятия показаний при измерении. Он обладает такими же преимуществами и недостатками по сравнению с механическим, как и штангенциркули.

Советы по проведению измерений

До того как приступить к измерениям, необходимо хорошо осмотреть сам штангенциркуль и убедиться в его исправности. Первым делом губки сводятся в свое начальное положение. При этом стоит оценить, на каком делении находится нулевая линия, если по шкале нониуса она совпадает со стартовым значением, тогда все хорошо. Визуально осматривается поверхность губок. На них не должно быть зазубрин, а между ними не должно быть пространства, они должны хорошо смыкаться. Именно в этом случае можно будет говорить о минимальной погрешности и идеально точном результате в отношении производимой детали. Желательно, чтобы измеряемая деталь была прочно закреплена в тисках. Это позволит избежать ее смещения в процессе, что могло бы повлиять на цифры. Ее необходимо поместить между рабочими губками и свести первые. Для металлов и пластика необходимо приложить усилие, чтобы губки подошли вплотную. Если измерение проводится на древесине или другом мягком материале, тогда излишнее усилие только навредит.

Совет! Чтобы было легче сдвигать шкалу нониуса, в конструкции предусматривается специальное колесико. Штангенциркуль нужно удерживать за линейку плоскостью ладони, а колесико двигать большим пальцем. После замера не забудьте зафиксировать полученный результат болтиком сверху. Пример считывания показаний можно посмотреть на видео

Заключение

Штангенциркуль был и остается незаменимым и востребованным инструментом в большинстве областей производства. Каждый уважающий себя домашний мастер должен уметь им пользоваться и иметь в наличии. На рынке можно найти отечественных и зарубежных производителей. Комплектующие большей частью производятся в Китае, поэтому выявлять наиболее удобный вариант лучше конкретными измерениями.

Основной принцип работы штангенциркуля 9001

vernier-caliper Мы тщательно установили, что штангенциркуль является удивительно универсальным инструментом, который позволяет измерять длины с гораздо большей степенью точности , чем другие инструменты . Штангенциркуль Vernier обеспечивает эту функцию наряду с возможностью измерения глубины, а также измерениями внутреннего и внешнего радиуса объектов. Не говоря уже о том, что он доступен в различных размерах от 150 мм до 2 метров.Учитывая все это, легко понять, почему инструмент все еще широко используется, несмотря на то, что он был создан еще в 1631 году французским ученым Пьером Вернье.

Vernier Caliper состоит из нескольких простых компонентов , которые работают вместе. Эти детали не очень сложны и с годами были усовершенствованы для обеспечения производительности при низких затратах. Однако, как и в случае с большинством инструментов, чем лучше и плавнее становится производительность, тем выше цена. Основными компонентами штангенциркуля являются его челюсти.

Существует два типа челюстей, верхняя и нижняя челюсти , которые используются для измерения внутренних и наружных размеров соответственно. Одна из этих челюстей движется, а другая зафиксирована. Фиксированная челюсть соединена с основной шкалой штангенциркуля, а подвижная челюсть соединена с шкалой Вернье.

Основной корпус или рама штангенциркуля содержит большой масштаб, который проходит по его длине. Эта шкала называется основной шкалой и градуируется в сантиметрах.Наименьшее значение или наименьшее число основной шкалы составляет 1 миллиметр. Шкала Вернье меньше основной шкалы и также содержит до 50 градаций. Градуирование по шкале Вернье используется для дальнейшего деления наименьшего измерения основной шкалы, то есть при наличии 50 делений значение 1 мм может быть дополнительно разделено на 50 частей.

Шкала Вернье использует базовый принцип выравнивания отрезков для повышения точности показаний. Когда определенная градация по верньерной шкале совпадает с градацией по основной шкале.Значение показания шкалы Вернье добавляется к показанию основной шкалы для получения десятичного значения показания в миллиметрах.

Это стало возможным благодаря разнице в расстоянии между градациями в обеих шкалах. Основная шкала градуирована как правило нормального метра с каждой отметкой на расстоянии 1 мм. Однако шкала Вернье имеет различное расстояние между градациями. Это расстояние обычно составляет 0,9 мм. Таким образом, если нулевые отметки на шкале Вернье выровнены с нулем на основной шкале, то первая отметка на шкале Вернье будет 0.1 мм до первой отметки на основной шкале.

Аналогичным образом, вторая метка будет на 0,1 * 2 = 0,2 мм меньше соответствующей метки на основной шкале. Это будет продолжаться для последующих отметок с третьей отметкой 0,3 мм ранее, четвертой отметкой 0,4 мм до отметки 10 th на шкале Вернье, которая будет точно на 1 мм позади отметки 10 th на основной шкале.

Давайте теперь представим, что мы измеряем объект длиной 8,7 мм. На этой длине будут открыты челюсти, и верньерная шкала будет скользить вперед по основной шкале.Нулевая отметка шкалы Вернье будет скользить в общей сложности 8,7 мм и окажется где-то между отметками 8 и 9 мм на шкале Вернье. Фактически он будет опережать отметку 8 мм на 0,7 мм.

Следующая отметка на шкале Вернье, которая ранее находилась за соответствующей отметкой на основной шкале на 0,1 мм, теперь будет на 0,7-0,1 = 0,6 мм впереди. Аналогично, вторая отметка будет на 0,7-0,2 = 0,5 мм впереди. Однако отметка 7 th по шкале Вернье, которая была позади соответствующей отметки на 0.7 мм теперь будут двигаться вперед и станут идеально выровненными с этой отметкой на основной шкале. Таким образом, значение шкалы Вернье будет 0,7 мм, и это будет добавлено к основному показанию шкалы 8, чтобы получить показание 8,7 мм.

Этот принцип работает, потому что выравнивание может быть легко обнаружено человеческим глазом и отмечено, чтобы найти точное измерение. Так что теперь вы можете быть спокойны, когда поняли тайну простого гения, стоящего за работой штангенциркуля.

,
Штангенциркуль Функции и важные детали

vernier-caliper-parts Уже было установлено, что штангенциркуль Vernier является одним из наиболее широко используемых измерительных приборов после измерительной шкалы. Штангенциркуль позволяет пользователям измерять расстояния с гораздо большей степенью точности, чем шкала измерения, что жизненно важно в большинстве инженерных приложений. Концепция штангенциркуля возникла еще в 1631 году благодаря французскому ученому Пьеру Вернье, но с тех пор она набирает силу.

Штангенциркуль, как и все остальное, подвергся модернизации благодаря техническому прогрессу и превратился в цифровые суппорты , которые удобны и точны. У них также есть много других полезных функций, таких как подключение к компьютеру, возможность сравнивать длины и легко преобразовывать единицы измерения. Однако ручные штангенциркули с нониусом по-прежнему широко используются сегодня и имеют некоторые преимущества перед цифровыми аналогами. Во-первых, они немного дешевле, чем цифровые штангенциркули, если вы не говорите о рынке высокого класса.

Им не требуется батарея, которая делает их готовыми к использованию в случае необходимости, а отсутствие электронных компонентов также позволяет им работать в более жестких условиях, где цифровой суппорт может выйти из строя или повредиться. В этой статье мы сосредоточимся на ручном штангенциркуле и обсудим важных частей штангенциркуля и их функции.

Нижние челюсти:

Верхние челюсти являются наиболее характерной чертой штангенциркуля.Эти челюсти предназначены для надежного захвата предметов между ними для измерения. Одна из челюстей закреплена и прикреплена к основной шкале штангенциркуля, а другая прикреплена к нониусной шкале и подвижна. Нижние челюсти позволяют штангенциркулю измерять внешние размеры объектов, такие как длина, ширина или диаметр.

Верхние челюсти:

Верхние челюсти меньше по размеру и прикреплены к верхней части штангенциркуля. Подобно нижним челюстям, одна из этих челюстей неподвижна, а другая подвижна.Разница между ними и нижними челюстями заключается в том, что верхние челюсти используются для измерения внутренних размеров полых предметов, таких как внутренние диаметры труб, длины и ширины коробок и т. Д. Челюсти помещаются в измеряемое место, а затем открываются до они касаются краев, и чтение берется в этот момент.

Глубина стержня:

Стержень глубины является еще одной полезной функцией штангенциркуля, который можно использовать для измерения глубины отверстий или ступеней.Глубина стержня представляет собой тонкий стержень, расположенный в конце основной шкалы. Для измерения глубинным стержнем край главной шкалы помещают на верхнюю поверхность отверстия, а затем открывают челюсти. Когда челюсти открыты, стержень глубины выдвигается вместе с основной шкалой. Стержень глубины удлиняется до тех пор, пока он не коснется дна отверстия, и показания считаются как обычно.

Основная шкала:

Основная шкала - это большая шкала, которая проходит вдоль корпуса штангенциркуля.Он градуируется в сантиметрах и миллиметрах или дюймах в зависимости от типа единиц, для которых он построен. В единицах СИ самая низкая градация основной шкалы обычно составляет 1 мм. Основная шкала стационарная.

Вернье Масштаб:

Шкала Вернье является определяющим компонентом суппорта и его именем. Штангенциркуль представляет собой меньшую шкалу, прикрепленную к основной шкале, и может перемещаться вдоль основной шкалы, когда челюсти открыты или закрыты.Шкала Вернье обеспечивает точность для считывания основной шкалы путем дальнейшего деления самого низкого показания главной шкалы на приращения. В метрическом суппорте верньерная шкала делится на 50 приращений, каждое из которых представляет 0,02 мм.

Винт с накатанной головкой:

Винт с накатанной головкой расположен внизу нониусной шкалы. Его цель - предоставить пользователю возможность легко сдвигать губки и регулировать положение губок и стержня глубины, сохраняя при этом крепкий захват предмета.

стопорный винт:

Стопорный винт используется для фиксации положения губок после правильного позиционирования объекта, чтобы можно было получать показания, не опасаясь испортить положение.

,
мер предосторожности при проведении измерений с помощью штангенциркуля

vernier caliper zero degree Часто во время экспериментов или в промышленности существует очень маленький предел погрешности. Частично эта ошибка связана с условиями окружающей среды или присуща процедуре, которую мы не можем контролировать. Другая часть связана с ошибкой человека и ошибками в системе . Эти ошибки находятся под нашим контролем и могут быть устранены, если будут приняты надлежащие меры, в противном случае измерения могут быть значительно неточными, что, очевидно, нежелательно.

Эти меры предосторожности необходимы для минимизации любых ошибок, которые могут повлиять на точность измерения. В этой статье мы перечислим несколько важных вещей, которые следует учитывать при использовании штангенциркуля для измерения.

# Наиболее распространенной формой ошибки, связанной с измерительными приборами, является ошибка параллакса. Параллакс - это термин, который происходит от греческого слова « параллаксис », что означает « изменение ». Ошибка параллакса возникает, когда объект наблюдается под углом.Это приводит к тому, что объект появляется в несколько ином положении, чем он есть на самом деле, и может привести к неправильным показаниям на шкале измерения. Чтобы устранить эту ошибку, наблюдатель должен расположить свои глаза прямо над шкалой, принимая показания основной шкалы и совпадение Вернье .

# Следует позаботиться о том, чтобы все показания, полученные во время измерения, были в одной системе единиц измерения. Например, система MKS, которая использует единицы измерения, килограмм и секунду для измерения длины, веса и времени.Другой часто используемой системой является система CGS, которая использует единицы сантиметра, грамма и секунды. Если какие-либо измерения выполняются в одной единице в другой системе, они должны быть преобразованы в соответствующие единицы, прежде чем их можно будет использовать в любых вычислениях .

# Во время захвата измеряемого объекта следует избегать приложения чрезмерной силы к челюстям. Объект всегда должен быть осторожно зажат между челюстями. Это чрезвычайно важно при измерении легко деформируемых объектов e.г провода.

# Прежде чем проводить какие-либо измерения, убедитесь, что в штангенциркуле нет нулевой ошибки . Это можно проверить, приведя челюсти суппорта в контакт друг с другом. В этой точке нулевые отметки на шкале вернье и основной шкале должны совпадать. Если нет, то возникает нулевая ошибка, и следует применить соответствующие исправления.

# Поверхность объекта, который необходимо измерить, должна быть очищена и высушена тканью, смоченной в чистящем масле.

# То же самое должно быть сделано с крышкой прибора.

# Нижние челюсти должны быть слегка открыты, а их внутренняя поверхность должна быть очищена и аккуратно высушена тканью. Это следует повторить и с верхними челюстями.

# Ослабьте фиксирующий ключ штангенциркуля и убедитесь в отсутствии трения между весами при перемещении губок штангенциркуля.

В случае цифрового штангенциркуля необходимо выполнить следующие дополнительные шаги:

  • Приведите челюсти в контакт друг с другом, а затем нажмите кнопку включения / выключения.Проверьте показания и убедитесь, что они равны нулю.
  • Переместите ползунок и проверьте, все ли кнопки и ЖК-дисплей работают должным образом.
,

Чтение шагов штангенциркуля Измерения

Даже если у штангенциркуля Vernier есть различные кратные, использует для измерения диапазона различных измерений, это метод, с помощью которого анализируются показания штангенциркуля Vernier, который всегда остается неизменным на протяжении всего процесса измерения.

Показание на штангенциркуле Вернье представляет собой комбинацию значения, полученного из главной шкалы, и значения, видимого на движущейся шкале Вернье.

Шаг 1 - СМОТРИТЕ НА ГЛАВНЫЙ МАСШТАБ

При проведении измерения вы должны сначала проанализировать показания по основной шкале i.е. Неподвижная первичная шкала. Тип штангенциркулей Vernier, таких как метрические и имперские весы, имеет свой собственный наименьший счет. Подробнее о Расчет наименьшего количества в метрических и имперских масштабах

Показание на главной шкале - это число перед делением 0 на шкалу Вернье. Например, на изображении Vernier Caliper, показанном ниже, основное значение шкалы будет 27 мм.

Reading Vernier Calipers Measurements

Шаг 2 - ВЫЧИТАЙТЕ ЧТЕНИЕ В ВЕРНЬЕ ВЕСА

Теперь посмотрите на заданную шкалу Вернье сразу после получения показаний основной шкалы.

Шкала Вернье для метрического или имперского штангенциркуля имеет опять разные наименьшие значения в зависимости от типа штангенциркуля. Важно разрешить наименьший счет шкалы Вернье. Как только наименьший счет будет решен, см. Деление шкалы Вернье, фактически совпадающее с делением Главной шкалы. Подробнее о Vernier Caliper - работа, расчет наименьшего числа и нулевой ошибки

Единственное деление шкалы Вернье, которое фактически совпадает с маркировкой Главной шкалы, - это фактическое считывание шкалы Вернье.На изображении, рассмотренном выше, число делений, совпадающее с показаниями Главной шкалы, составляет 30, то есть 6 отметок шкалы Вернье. Наименьшее количество шкалы, рассмотренной в примере, составляет 0,02. Следовательно, показание шкалы Вернье равно произведению наименьшего числа штангенциркуля и деления, совпадающего с главной шкалой. Поэтому 30 x 0,02 составляет 0,6 мм, что является показанием шкалы Вернье.

ШАГ 3 - СУММА ГЛАВНОГО СЧИТЫВАНИЯ И СЧИТЫВАНИЯ ВЕРНЬЕ

Чтобы получить общее значение, сложите значение из основного показателя и окончательного значения по шкале Вернье и сложите их вместе.

, т.е. 27 + 0,6 = 27,60 мм

Следовательно, расстояние, показанное штангенциркулем Вернье, в этом примере составляет 27,60 мм.

Также узнайте о Стандартных методах штангенциркуля для считывания его весов и Практики штангенциркуля для определения диаметра и объема цилиндров. ,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
