Устройство и принцип работы электроконтактного манометра

При эксплуатации теплотехнического оборудования важнейшую роль играет обеспечение безопасности не только самого оборудования, но и персонала, который его обслуживает. Для этого необходимо, чтобы рабочие параметры агрегатов не выходили за допустимые пределы, установленные заводом-изготовителем. Если же такое произошло, то необходимо, чтобы автоматика безопасности немедленно останавливала оборудование и не давала ему включаться до устранения неисправности.

В состав автоматики безопасности входит большое число приборов, каждый из которых отвечает за контроль своего параметра. Например, для контроля давления теплоносителя в котлах, системах отопления используются реле давления или электроконтактные манометры (ЭКМ).

Устройство электроконтактных манометров позволяет не только измерять избыточное давление жидкостей, паров и газов, но также и осуществлять управление внешними электрическими цепями путем включения и выключения контрольно-коммутационных контактов в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактные манометры изготавливаются с замыкающими и размыкающими контактами (зависит от типа исполнения) сигнального устройства, имеющими установку на срабатывание при верхнем и нижнем заданных значениях давления. Благодаря различным исполнениям ЭКМ в теплотехнике можно использовать не только для защитных целей, таких как контроль давления теплоносителя в котельных или ЦТП, но также и для управления активными компонентами данных систем – насосами, клапанами и так далее.

Устройство электроконтактного манометра

Принцип работы электроконтактного манометра

Алгоритм измерения давления ЭКМ идентичен пружинному манометру и основан на уравновешивании измеряемого давления силами упругой деформации трубчатой пружины

. Устройство электроконтактного манометра в чем-то также похоже на пружинные манометры, но имеет свои нюансы в связи с появлением коммутационных контактов.

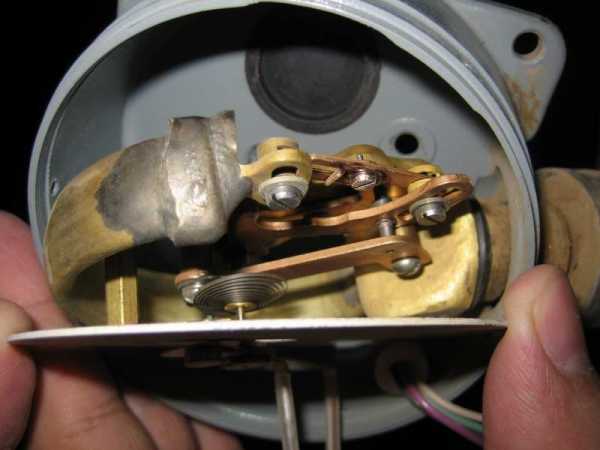

Измеряемое давление подается во внутреннюю полость манометрической пружины (1) (трубки Бурдона), один конец которой жестко закреплен в держателе (2) с помощью пайки, а другой свободен. При подаче давления внутрь трубки перемещение ее свободного конца через тягу (3) передается на сектор (4) и трибку (5) с насаженной на ее ось стрелкой (6). Стрелка перемещается вдоль шкалы (7) и показывает измеряемое давление. Вместе с показывающей стрелкой перемещается и поводок (8), несущий на себе контакт (9). Поводок (8), в свою очередь, перемещается между двумя подвижными поводками, несущими на себе контакты. Подвижные поводки ограничены сигнальными стрелками (10) и (11)

. Когда измеряемое давление достигает значения, заданного сигнальными стрелками, поводок (8) с контактом замыкается со стрелкой и тем самым происходит размыкание или замыкание электрической цепи, к которой подключены контакты ЭКМ. В результате данные коммутационные режимы можно использовать для управления оборудованием или процессами.



teplovichek.com

Принцип работы электроконтактных манометров (ЭКМ)

Для контроля давления в системах трубопроводов, а также для управления активными компонентами таких систем (насосами, клапанами и т. д.) применяются электроконтактные манометры (ЭКМ). Они чаще всего выступают в качестве альтернативы для реле давления: при необходимости ЭКМ включает либо отключает насос.

Принцип работы электроконтактных манометров

Алгоритм работы достаточно прост.

1. В качестве подвижного контакта в системе используется стрелка манометра.
2. Когда будет достигнут определенный уровень давления (значение можно установить в зависимости от стоящей перед устройством задачи), стрелка смещается.
3. При этом возможно как замыкание, так и размыкание цепи, что вызывает, соответственно, включение или отключение активного компонента системы.

Манометры, применяемые при монтаже трубопроводных систем, могут иметь самую разную компоновку. Выделяют такие группы:

• Одноконтактные – срабатывающие на замыкание (исполнение I по ГОСТ 2405-88) либо на размыкание (исполнение II). Приборы данного исполнения используются крайне редко.
• Двухконтактные – настроенные на пары значений (III, IV, V и VI типы).

В соответствии с ГОСТ 2405-88 в манометрах ЭКМ, сигнализирующее устройство имеет четыре варианта исполнения:

• III – два размыкающих контакта.
• IV – два замыкающих контакта.
• V – один контакт размыкающий (минимальное значение, синяя маркировка), один контакт замыкающий (максимальное значение, красная маркировка).
• VI –конфигурация, обратная предыдущей (замыкание на минимуме, размыкание на максимуме).

V тип исполнения считается стандартным, поскольку именно такой принцип функционирования манометров используется в большинстве схем.

Рассмотрим пример на основе работы насоса – до первой уставки насос будет накачивать давление в систему, между уставками оба контакта будут разомкнуты и система будет работать в обычном режиме, при достижении второй уставки замкнутый контакт подаст сигнал на откачку давления.

Использование, преимущества и недостатки электроконтактных манометров

Бытовое применение электроконтактных манометров ограничено системами водоснабжения: изделия обеспечивают стабилизацию давления в индивидуальных контурах. Иногда такие приспособления применяются и в компрессорах, оснащенных ресиверами со сжатым воздухом. При падении давления ниже установленного уровня ЭКМ подает команду на включение насоса на подкачку. К плюсам манометров, оснащенных электроконтактным механизмом, специалисты относят следующие качества:

• Удобную компоновку, объединяющую электроконтактный манометр и коммутационный блок в едином корпусе.
• Возможность настройки чувствительности по давлению.
• Наглядную визуализацию настроек.

Среди недостатков обычно упоминают низкие токи коммутации (из-за этого возникает необходимость подключать мощные насосы и клапаны через дополнительные реле). Впрочем, несмотря на эти минусы, простота и точность работы манометров обуславливает стабильную востребованность таких изделий.

www.manomarket.ru

схема подключения, типы, принцип работы

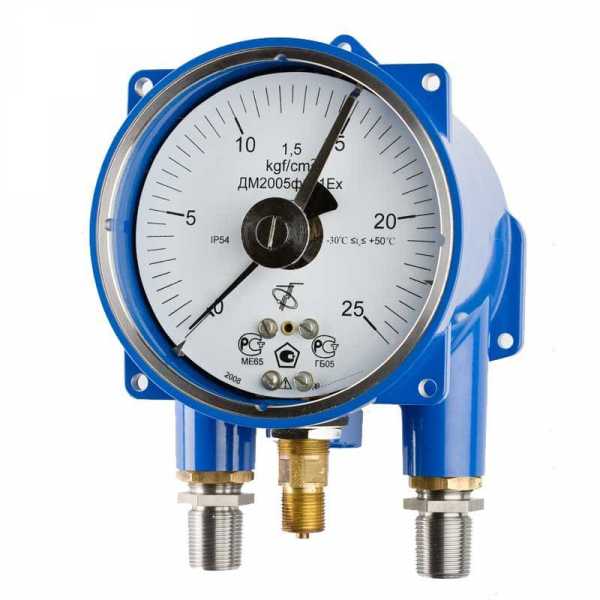

Электроконтактный манометр — это морально устаревший, но простой и надежный прибор для управления электрической нагрузкой в зависимости от измеряемого давления. Он представляет собой обычный стрелочный манометр, дополненный двумя стрелками, задающими величину давления включения (Р_вкл) и давления отключения (Р_откл), и контактными группами, замыкаемыми или размыкаемыми основной стрелкой. Такие устройства применяют в компрессорах и системах поддержания постоянного давления.

Принцип работы электроконтактных манометров

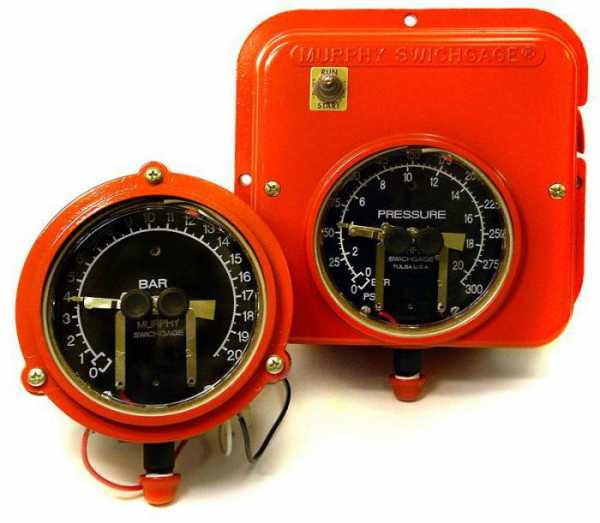

Принцип действия электроконтактного прибора очень прост. Стрелка манометра является подвижным контактом, неподвижные контакты установлены так, чтобы стрелка касалась их при достижении в системе (Р_вкл) или (Р_откл). При этом, исходя из исполнения конкретной модели, происходит размыкание либо замыкание соответствующей электрической цепи, управляющей мотором компрессора или электромагнитным клапаном. На каждый электроконтактный манометр нанесена маркировка, описывающая его разновидность и характеристики.

Использование, преимущества и недостатки электроконтактных манометров

Устройства весьма популярны в различных отраслях промышленности и инфраструктурных систем:

• Технологические установки.
• Машиностроительные станки.
• Генерация и распределение тепла.
• Водопроводные сети.
• Компрессорная техника.
• Промышленные холодильники.

Электроконтактные приборы обладают рядом важных преимуществ по сравнению со своим функциональным конкурентом- реле давления. К ним относятся:

• Не требуется отдельного соединения для подключения манометра.
• Простота настройки пределов срабатывания, не нужны специальные инструменты.
• Четкая визуализация настроек.

Есть у устройства и недостатки:

• Малый предельный ток, который электроконтактный прибор может коммутировать. Это ограничивает мощность нагрузки. Для больших нагрузок манометр будет только сигнализирующим элементом, его приходится использовать для управления более мощными коммутационными приборами.
• Высокая цена. Стоит примерно втрое дороже реле. (Зато не надо тратиться на отдельный манометр).

Контактный манометр удобно использовать в случаях небольшой мощности нагрузки и отсутствия современной электронной системы автоматики.

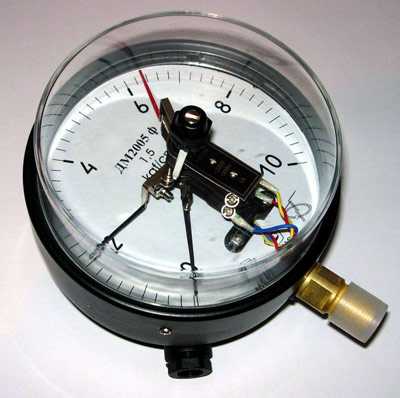

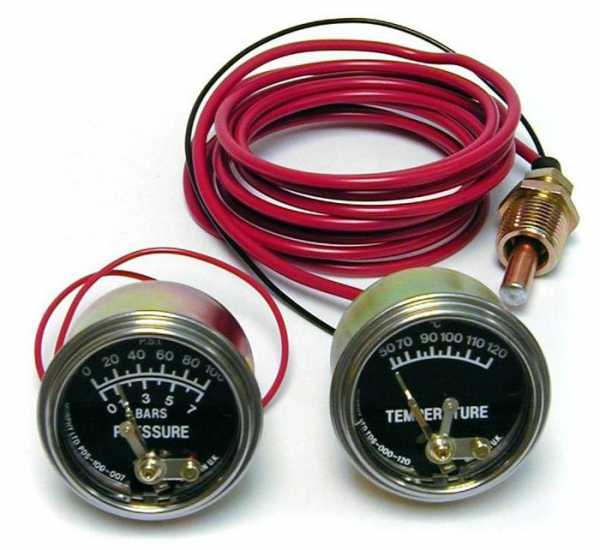

Устройство электроконтактного манометра

Конструктивно устройство представляет собой доработанный стрелочный манометр. Отличия заключаются в следующем:

• Ось стрелки индикатора изолирована от корпуса, деталей электроконтактного прибора и шкалы.
• На циферблате добавлены две стрелки, задающие (Р_вкл) и (Р_откл)Их можно перемещать по шкале.
• Эти стрелки находятся на одной оси с главной индикаторной стрелкой, места их крепления изолированы друг от друга,
• Индикаторная стрелка вращается независимо от задающих.
• К подшипникам крепления стрелок подведены токоведущие ламели, электрически присоединенные к соответствующей стрелке. С другой стороны ламели выведены в контактную группу.
• Провода могут монтироваться к клеммам внутри корпуса, а могут выводиться наружу пучком со смонтированным разъемом на конце.

Иногда стрелку, задающую (Р_вкл), делают синего цвета, а стрелку для (Р_откл)- красного. Но у большинства моделей обе стрелки синие, и их различают по положению на шкале: (Р_вкл) всегда левее. Подключение оборудования к электроконтактному манометру проводится в зависимости от варианта его исполнения.

Для различных потребителей и коммутационных схем выпускается несколько разновидностей (исполнений) устройства:

1. Одноконтактное нормально разомкнутое.
2. Одноконтактное нормально замкнутое.
3. Двухконтактное, оба нормально замкнутых.
4. Двухконтактное, оба нормально разомкнутых.
5. Двухконтактное, один нормально замкнутый, другой- нормально разомкнутый.
6. Двухконтактное, один нормально разомкнутый, другой- нормально замкнутый.

С помощью подбора нужного варианта исполнения можно обойтись без дополнительных инвертирующих реле, усложняющих и удорожающих электрическую схему оборудования и повышающих вероятность его отказа.

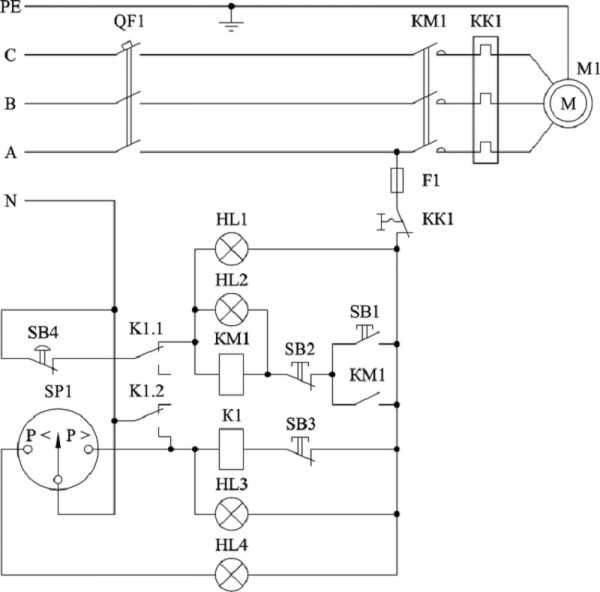

Схема подключения электроконтактного манометра

Наиболее популярные среди потребителей схемы устройства — двухконтактные.

В широко используемых приборах отечественного производства серии ДМ версию определяют по цветам задающих стрелок:

• Версия 3 (Р_вкл)- синяя и (Р_откл)- красная.
• Версия 4 (Р_вкл)-красная и (Р_откл)-синяя.
• Версия 5- обе стрелки синие.
• Версия 6- обе стрелки красные.

У прибора четыре пронумерованных вывода:

1. Общий.
2. (Р_вкл).
3. (Р_откл).
4. Земля.

Выводы промаркированы на разъеме, расположенном на кожухе прибора, в ответной части разъема маркировки нет.

Электроконтактный манометр своими руками

В основе конструкции электроконтактного манометра лежит обычный стрелочный манометр для измерения давления. Если подходящего устройства нет под рукой, или стоимость его представляется слишком высокой, то можно попробовать изготовить такой электроконтактный прибор самостоятельно.

Для этого потребуется:

• Исправный стрелочный манометр.
• Две жестяные полоски размером 3×15 мм.
• Проводки разного цвета.
• Двухсторонний скотч, самый тонкий из доступных.
• Паяльник, припой, канифоль или паяльная кислота.
• Дрель.
• Пассатижи, шило, тиски.

Последовательность операций по изготовлению следующая:

• Шилом или тонкой отверткой поддеть стопорное кольцо, фиксирующее стекло.
• Вынуть кольцо, стекло и уплотнительную прокладку.
• Закрепит корпус в тисках через прокладки, просверлить в нем два отверстия так, чтобы проводки проходили в них с небольшим зазором.
• Вырезать две жестяные полоски и согнуть их концы так, чтобы длина короткой части была больше, чем расстояние от стрелки до циферблата.
• К другому концу каждой полоски припаять проводок, тщательно залудив место пайки.
• Разместить полоски на циферблате так, чтобы стрелка касалась загнутой части в месте, соответствующем (Р_вкл) или (Р_откл).
• Проверить качество контакта омметром или контрольной лампочкой.
• Приклеить двухсторонним скотчем пластинки к циферблату.
• Проводки вывести через отверстия.

Далее следует установить на место уплотнительную прокладку и стекло и зафиксировать его стопорным кольцом. Общий провод можно присоединить к любой металлической детали устройства. Контактный манометр, изготовленный своими руками, готов к работе. Степень электробезопасности такого технического решения остается под сомнением, поэтому лучше избегать прикосновений к проводящим деталям работающей установки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Схема работы манометра ЭКМ вместе с пускателем и реле

С появлением на рынке все большего числа технических новинок, появляется куча вопросов о том, как их применять. Вот об одном таком устройстве, а именно электроконтактном манометре ЭКМ, я и расскажу в своей статье.

Этот прибор используется для того, чтобы контролировать давление в системах водоснабжения (водопровод можно рассматривать в качестве частного случая).

Узлы, имеющие в своем составе этот прибор, кроме того, помогают управлять активными элементами системы (к примеру, насосами).

Прибор этот легко может выступить в качестве альтернативы реле давления.  Им запросто можно менять реле контроля давления, ведь ЭКМ в полной мере может справиться с задачей включения-выключения того же насоса.

Прежде, чем рассматривать схему включения манометра, весьма неплохо будет ознакомиться с самим манометром и его принципом действия, а так же разобрать его положительные и отрицательные стороны по отношению к реле, контролирующему давление.

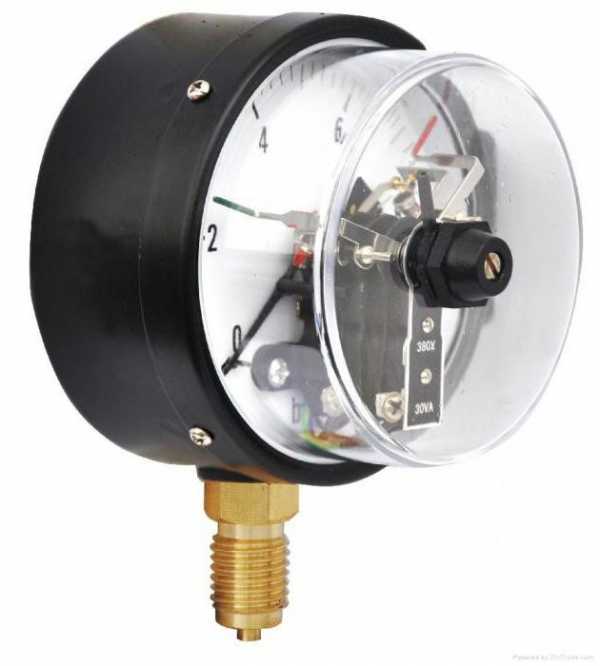

Устройство манометра

Среди плюсов данного устройства хочется отметить то, что в одном корпусе собран сам манометр и контрольно-коммутационные контакты, а это значит, что при монтаже не нужна будет установка лишних фитингов или тройников.

Но основным положительным качеством таких устройств является то, что оно весьма просто в плане настройки и то, что с его помощью более точно визуализируются пределы давления.

Выглядит это так: оператор, при помощи стрелок с контактами, выставляет пределы по давлению, не применяя для этого никаких особых ключей, а после настройки все это будет весьма наглядно выглядеть (то качество, которое напрочь отсутствует у реле).

Среди отрицательных качеств устройства отмечу небольшой коммутируемый ток (всего 300-500 мА). В связи с этим, подключение устройств большой мощности возможно только через мощные промежуточные реле, которым для работы требуется свой источник питания.

Существует много вариантов схем включения манометров ЭКМ, но я покажу только один из принципов построения схем и объясню ее работу. Принцип работы и построение схем включения устройства я попытаюсь пояснить на примере устройства, осуществляющего управлением мотором погружного насоса.

Эта схема, помимо самого ЭКМ, содержит магнитный пускатель 1, управляющее реле 3, реле времени 6, пару промежуточных реле 9 и 12 и электронасос 18. Работает все это довольно несложно.

Фазные провода питающей сети (А, В, С), посредством нормально открытых контактов 2 пускателя 1 подключаются к питающим контактам мотора 18, приводящего в действие насос погружного типа.

Так как фазы А и В питающей сети являют собой еще и источник питания для катушки пускателя 1, то между ними включена цепочка, состоящая из нормально открытого контакта 4 (3), управляющего реле и катушки пускателя

Принцип работы манометра ЭКМ

На трубу питающего водопровода ставят прибор ЭКМ 17. В случае достижения стрелкой прибора нижней уставки давления 15, происходит перемыкание контактов, отвечающих за нижнее давление манометра 17. Последнее приводит к подключению к питанию обмотки первого реле-промежутка 9.

В результате первый его нормально разомкнутый контакт 10 (9) выполняет подключение обмотки реле времени 6 в сеть, а второй 11 (9) производит подготовку подключения питания обмотку реле управления.

Когда реле времени срабатывает, происходит замыкание его нормально разомкнутого контакта 7 (6), подключая обмотку управляющего реле 3 к питанию (питание на него проходит через 11 (9) и 7 (6)).

Далее происходит перекрытие контакта 4 (3), подающего питание на пускатель 1, в результате чего перемыкаются контакты пускателя 2, подавая питание на движок насоса 18, заставляя его работать.

Другой открытый контакт управляющего реле 5 (3) самоблокируется, оставляя обмотку 3 под напряжением.

При достижении стрелкой прибора верхней уставки давления, происходит закрытие контактов верхнего давления 16. Это приводит к тому, что на второе реле-промежутку 12 подается питание, чей контакт 13 (12) подключает к напряжению реле времени 6, а контакт реле-промежутки 14 (12), размыкаясь, готовит отключение напряжения от обмотки управляющего реле 3.

Затем происходит сработка реле времени, в результате чего размыкается нормально закрытый контакт 8, отключая обмотку реле 3 от сети. Это приводит к исчезновению питания с пускателя 1 и прекращению работы насоса 18.

При этом, происходит размыкание контакта 5 (3), предотвращающего включение управляющего реле после пропадания питания на реле времени и второго реле-промежутки.

В процессе убывания воды в резервуаре происходит падение давления, в результате, при достижении нижнего предела, процесс начинается снова.

Думаю, что материал, представленный в моей статье, помог вам разобраться в принципах построения схем и технологии работы устройства ЭКМ совместно с реле и магнитными пускателями.
