Принцип действия гидравлического пресса
Принцип действия гидравлического прессаСообщающиеся сосуды
Определение
Сообщающимися называют сосуды, соединенные между собой и в которых жидкость может свободно перетекать из одного сосуда в другой.
Форма сообщающихся сосудов может быть разной. В сообщающихся сосудах жидкость одной плотности устанавливается на одном уровне, если давления над свободными поверхностями жидкости одинаковы. Объясняется такое поведение жидкости при помощи следствия закона Паскаля, который говорит о том, что давления на одном горизонтальном уровне жидкости одинаково во всех ее точках, следовательно, равными будут высоты ее столбов.
Гидравлический пресс
Согласно закону Паскаля давление, которое оказывают внешние силы на жидкость, передаются ей без изменения во все ее точки. На законе Паскаля основано действие многих гидравлических устройств: прессов, тормозных систем, гидроприводов, гидроусилителей и т.
д.
Самым простым и старым устройством является гидравлический пресс, в котором небольшая сила $F_1$, прикладываемая к поршню небольшой площади, преобразуется в большую силу $F_2$, которая воздействует на площадь большой площади.

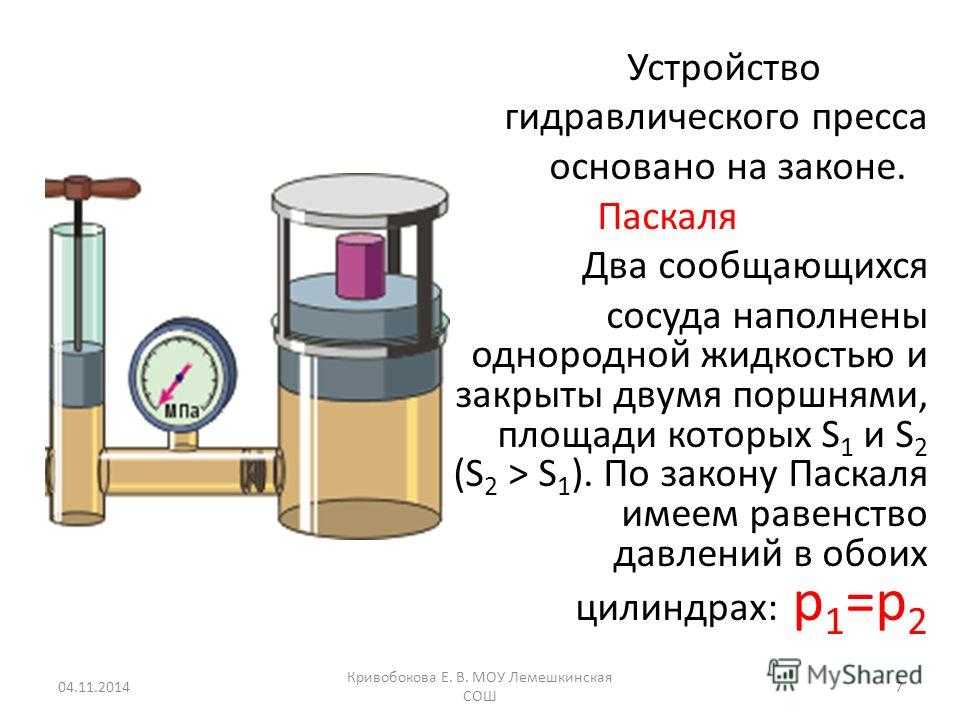

В конструкцию гидравлического пресса входят два цилиндра разного радиуса с поршнями (рис.1). Пространство в цилиндрах под поршнями обычно заполняют минеральным маслом.
Положим, что площадь первого поршня, к которому приложена сила ${\overline{F}}_1,$ равна $S_1$, площадь второго $S_2$, к нему приложена сила ${\overline{F}}_2$. Давление, которое создает поршень номер один, равно:
\[p_1=\frac{F_1}{S_1}\left(1\right).\]
Давление второго поршня на жидкость составляет:
\[p_2=\frac{F_2}{S_2}\left(2\right).\]
Если поршни находятся в равновесии то давления $p_1$ и $p_2$ равны, следовательно:
\[\frac{F_1}{S_1}=\frac{F_2}{S_2}\left(3\right).
Найдем модуль силы, прикладываемой к первому поршню:
\[F_1=F_2\frac{S_1}{S_2}(4)\]
Из формулы (4), видим, что величина $F_1$ больше модуля силы $F_2$ в $\frac{S_1}{S_2}$ раз.
И так, используя гидравлический пресс, прикладывая небольшую силу к поршню небольшой площади, можно получить большую по модулю силу, действующую на поршень большой площади.
Примеры задач на принцип действия гидравлического пресса
Пример 1
Задание. На поверхности большого поршня находится тело, какая сила (F) будет действовать на это тело, зажатое в гидравлическом прессе, если на меньший поршень действуют с силой $F_0$? За один ход малый поршень пресса опускается на расстояние $l$, при этом большой перемещается на расстояние $L$.
Решение. Сделаем рисунок.
Основой для решения задачи будет формула работы, для сил, которые действуют на поршни пресса.
\[А_1=F_0l\ \left(1.1\right),\]
Работа силы, которая двигает большой поршень вверх (сжимает гипотетическое тело), равна:
\[А_2=FL\ \left(1.2\right).\]
Если принять КПД пресса равным единице (ста процентам), то:
\[А_1=А_2\to F_0l=FL\ \left(1.3\right).\]
Из формулы (1.3) найдем силу F:
\[F=\frac{F_0l}{L}.\]
Ответ. $F=\frac{F_0l}{L}$
Пример 2
Задание. Используя гидравлический пресс, необходимо поднять груз массой $m$. Какое число раз ($k$) нужно опустить малый поршень за время $t$, если за один раз он опускается на расстояние $l$? Отношение площадей поршней пресса составляет: $\frac{S_1}{S_2}=\frac{1}{n}$ ($n>1$).
Решение. В качестве основы для решения задачи используем выражение, связывающее мощность и работу, но при этом учтем, КПД пресса, тогда мощность равна:
\[N=\frac{\eta A}{t}\to A=\eta Nt\left(2.1\right).\]
Работа производится для поднятия груза, следовательно, ее можно найти как изменение потенциальной энергии груза, считая, что груз в момент, когда его начали поднимать, имел потенциальную энергию равной нулю ($E_{p1}$=0), получим:
\[A=E_{p2}-E_{p1}=E_{p2}=mgh\ \left(2.2\right),\]
где $h$ – высота, на которую подняли груз. Приравняем правые части выражений (2.1) и (2.2), выразим высоту, на которую подняли груз:
\[\eta Nt=mgh\to h=\frac{\eta Nt}{mg}\left(2.3\right).\]
Мы знаем, что отношение сил, действующих на поршни пресса равно отношению площадей поршней этого устройства:
\[\frac{F_1}{F_2}=\frac{S_1}{S_2}\left(2.
4\right),\]
где $F_1$ – сила, действующая на малый поршень; $S_1$ – площадь малого поршня.
В предыдущем примере мы получили:
\[\frac{F_1}{F_2}=\frac{L}{l}\left(2.5\right),\]
где $L$ – расстояние, на которое сдвигается большой поршень за один ход. Из (2.4) и (2.5) имеем:
\[\frac{S_1}{S_2}=\frac{L}{l}\to L=\frac{S_1}{S_2}l\ \left(2.6\right).\]
Для того чтобы найти количество ходов поршней (число раз которое опустится малый поршень или поднимется большой) следует высоту поднятия груза разделить на расстояние на которое сдвигается большой поршень за один ход:
\[k=\frac{h}{L}=\frac{\eta NtS_2}{mgS_1l}=\frac{\eta Ntn}{mgl}.\]
Ответ. $k=\frac{\eta Ntn}{mgl}$
Читать дальше: равновесие тел.
236
проверенных автора готовы помочь в написании работы любой сложности
Мы помогли уже 4 396 ученикам и студентам сдать работы от решения задач до дипломных на отлично! Узнай стоимость своей работы за 15 минут!
Принцип работы и устройство гидравлического пресса в Красноярске – ЧистоГрад
Прессовое оборудование, применяемое для уплотнения вторсырья и мусора, делится на гидравлическое и механическое.
Гидропрессы более популярны, поскольку имеют высокую производительность и надежность. Их использование рационально, как для маленьких объектов бизнеса, так и для масштабных производств, предприятий общепита, торговли. Кроме всего, покупка гидропрессов экономически оправдана: оборудование окупается в первые же месяцы эксплуатации.
Устройство гидравлического пакетировщика
ПГП имеет простую долговечную конструкцию, хорошо переносящую нагрузки и контакт с недружественной средой. Схема станка включает прочную металлическую станину, электродвигатель, гидравлический механизм (насос, плунжер, цилиндры), подвижную пресс-плиту. Для отслеживания текущих показателей давления установка оснащена манометром. Для упрощения обвязки тюка предусмотрены технологические пазы под закладку ленты (проволоки, шпагата).
Гидропресс имеет вертикальное устройство с удобной фронтальной загрузкой. Отходы укладываются через лицевые двери, формируются в компактные тюки и обвязываются вручную.
Размеры кипы (брикета при уплотнении сыпучих материалов) зависят от габаритов прессовальной камеры. Количество нитей обвязки составляет 2─4 единицы. Удаление тюка производится вручную.
Принцип действия ПГП
Работа гидравлических пакетировщиков циклична, и построена на принципах закона о сообщающихся сосудах. Усилие формируется на поршне рабочего цилиндра, в который насосом под высоким давлением подается масло. Поршень выталкивается и приводит в движение плиту, которая опускается по вертикали вниз и с большим усилием давит на отходы. Когда достигается наибольший уровень сжатия, плита возвращается, завершая цикл прессования. Время цикла составляет 30─45 секунд.
При работе пакетировочного пресса уплотнение отходов происходит в несколько приемов. Первоначально загруженные материалы сжимаются до минимально возможного объема, затем работа ПГП останавливается и производится дозагрузка сырья. После этого прессование возобновляется. Дозагрузка может осуществляться неоднократно до формирования кипы нужной плотности и веса.
Возможности оборудования
Прессовальные агрегаты работают с материалами различной плотности:
- металлическими отходами: обрезками листа, стружкой, тарой, ломом, изделиями;
- пластмассами, пленкой, ПЭТ, полиэтиленом;
- картоном, бумагой, прочей макулатурой;
- ветошью, шерстью;
- отходами пищевой промышленности;
- и пр.
Оборудование позволяет обеспечить переработку бытового мусора, некондиционной продукции, отходов производства, в том числе в пластиковых/бумажных пакетах с высоким содержанием остаточной продукции в жидком виде. В зависимости от модели пресса, обработка ТБО может проводиться в объемах до 2100 кг за час, что за смену составляет цифру >10 тонн. Таким образом, ПГП подходят для крупных производств, масштабных торговых площадок, мусороперерабатывающих заводов и полигонов сбора.
Характеристики и виды установок
Гидравлические пакетировщики представлены широким модельным рядом, охватывающим все потребности современного бизнеса.
На рынке можно купить стандартные установки и прессы мини, стационарные ПГП и передвижные мобильные комплексы. Оборудование можно выбрать с различными основными характеристиками:
- усилием прессования 2─45 тонн;
- производительностью 80─2100 кг отходов за час;
- с рабочим напряжением 220 и 380В;
- с разными габаритами загрузочной камеры, обуславливающими размеры готовой кипы.
Для специфических материалов предложены специальные прессовальные установки, имеющие измененную конструкцию. Они облегчают работу с такими отходами, как объемные металлические бочки, стружка и другие мелкие/сыпучие материалы. Устройство спецпрессов учитывает трудности пакетирования такого сырья и включает шипованые плиты, бункерные двери и прочие модернизированные элементы.
Особенности использования
ПГП ─ простое оборудование, не требующее для эксплуатации специальных знаний. Имеет ручной блок управления, с помощью которого контролирует работу двигателя и распределителя.
Быстро осваивается любым сотрудником производства, например, подсобным рабочим. Обучение занимает минимум времени и обычно проводится официальным продавцом ПГП.
Использование пакетировщиков возможно практически в любых условиях. Станки хорошо переносят минусовые температуры до -40, зной до +45/60°С, работу в помещениях с высокой влажностью. Они могут быть установлены на улице, под навесом. Гидравлика обеспечивает бесперебойное функционирование машин в течение всей рабочей смены, вне зависимости от получаемой нагрузки.
Пресс своими руками и ПГП заводского изготовления
Гидропресс эффективен и удобен в использовании, а также имеет достаточно доступную цену. Тем не менее, некоторые предприниматели предпочитают изготовить пресс своими руками. Они используют подручные материалы, выбирая в большинстве случаев в качестве основы гидравлический домкрат. Собственное производство имеет свои «за» и «против»:
- за: экономия средств;
- против: трата времени;
- против: ненадежность конструкции;
- против: невозможность изготовить агрегат высокой мощности и, как следствие, невозможность его использования для «сложных» отходов.
В условиях производства необходимо применение сертифицированного оборудования. Только оно позволит обрабатывать любые материалы и делать это безопасно и без перебоев.
← Вернуться к списку статей
Наверх
Что такое гидравлический пресс и как он работает?
ГИДРАВЛИЧЕСКИЙ ПРЕСС
06 апреля 2021 г.Что такое гидравлика?
Слово «гидравлический» происходит от греческого и представляет собой комбинацию лексического значения слов «вода» и «труба». Как термин, гидравлика означает науку об использовании жидкости под определенным давлением для передачи силы и движения и управления этим поведением.
Что такое гидравлический пресс и как он работает? Что делает гидравлический пресс?
Гидравлический пресс представляет собой механический пресс, создающий сжимающее усилие за счет использования гидравлического цилиндра. Вместо механического рычага используется гидравлический рычаг.
Гидравлический пресс состоит из двух соединенных между собой цилиндров. Каждый цилиндр заполнен гидравлической жидкостью, и один больше другого. Больший цилиндр называется плунжером, а меньший – плунжером.
Поскольку жидкости плохо сжимаются, их используют в гидравлических прессах. Гидравлический пресс работает, прикладывая небольшое усилие к поршню, который проталкивает жидкость под него. Затем это давление распределяется равномерно, поднимая баран. Давление, создаваемое плунжером и поршнем, раздавливает предмет, помещенный между ними.
Преимущества гидравлической системы
Гидравлические системы — это системы, которые работают бесшумно.
Дают возможность работать под очень высоким давлением.
Благодаря гидравлическому маслу, используемому в качестве жидкости, все элементы смазываются.
Гидравлическая жидкость позволяет выделяемому теплу распространяться в окружающую среду.
Элементы гидравлического контура имеют длительный срок службы.
Скорость можно регулировать даже в движении.
Недостатки системы гидравлического пресса
Расход гидросистемы невысокий, элементы контура работают с малой скоростью.
Гидравлическая жидкость чувствительна к высокой температуре, и поскольку в качестве жидкости используется масло, эта температура не должна превышать 50 градусов.
Гидравлическая жидкость также чувствительна к воздуху, образование в ней воздуха вызывает шум и вибрацию, что нарушает баланс скоростей.
Поскольку элементы контура гидравлической системы работают под очень высоким давлением, они должны изготавливаться очень прочно, что приводит к высоким затратам.
Что такое гидравлический пресс, для чего он используется?
Пресс гидравлический; Это машина для дробления, выравнивания, сжатия, склеивания, формования и покрытия материалов. Материалы, подлежащие обработке, наносят, помещая их на пластину или платформу внутри пресса.
Применение гидравлических прессов имеет очень широкую область применения, они используются во многих отраслях промышленности. Это машины, которые обеспечивают простоту использования.
Существует известный канал на YouTube под названием «Канал гидравлического пресса», принадлежащий финскому владельцу мастерской, и на канале гидравлического пресса публикуется множество видеороликов о гидравлических прессах.
Продажа гидравлических прессов
Прессы, используемые в ремонтных, производственных и сборочных работах в самых различных областях, производятся разными марками и разными компаниями. Они оснащены функциями, подходящими для области использования, и спроектированы соответствующим образом. По этой причине цены на гидравлические прессы очень разные.
Вы можете найти б/у гидравлический пресс на продажу или купить новый.
Электрический гидравлический пресс
Электрические гидравлические прессы используются для различных задач металлообработки.
Эти электрические гидравлические прессы имеют мощные механизмы и выдающуюся эффективность; они вполне подходят для промышленных операций с металлом и являются бюджетной альтернативой.
Существуют малые гидравлические прессы и большие гидравлические прессы. Вы можете выбрать удобный для своей работы.
Для чего используется гидравлический жим лежа?
Гидравлический жим лежа чрезвычайно удобен для выполнения множества небольших задач по жиму. Это полезный инструмент для решения широкого круга задач, от запрессовки подшипников до снятия и установки шестерен и других элементов с запрессовкой. Каждый гидравлический настольный пресс с цилиндром грузоподъемностью до 10 тонн обеспечивает достаточное усилие для тяжелого прессования и удобно помещается в небольшом пространстве любой мастерской.
Доля :
Категории
Подготовлено Т-Софт Электронная коммерция.
Давление
Давление
Давление передается в неизменном виде в закрытой статической жидкости.
Любое внешнее давление передается на все части закрытого
жидкости, что делает возможным большое увеличение силы (принцип гидравлического пресса). Давление на дне кувшина равно внешнему давлению на верхнюю часть жидкости плюс статическое давление жидкости от веса жидкости.
