Что такое доменная печь

Доменная печь – это плавильная печь, которую используют для выплавки из руд металлов, преимущественно железа и меди.

Первые доменные печи: история появления

Первые доменные печи появились в Западной Европе примерно в середине XIV века.

Еще в древние времена человек научился добывать железо в сыродутных печах. Для этих целей вполне хватало легкоплавких руд, встречающиеся на поверхности земли. Однако уже в средние века потребность в железе стремительно возросла и возникла необходимость в использовании тугоплавких руд.

Чтобы извлечь железо из такой руды, необходима была очень высокая температура плавки. Повысить температуру можно было путем увеличения высоты печи либо за счет усиления дутья. Таким образом, на смену сыродутной печи пришла новая плавильная печь, названная штукофена. Более высокая и значительно более усовершенствованная штукофена стала началом на пути к созданию доменной печи. Несмотря на то, что не изменился процесс добычи железа из руды, наблюдался явный прогресс. Закрытая шахта в штукофенах позволяла концентрировать тепло, а благодаря высоте, достигающей 3,5 м, плавка стала равномернее и полнее, увеличился коэффициент использования руды.

Со временем тугоплавким рудам необходимо было более сильное дутье. К концу XIV века плавильные печи были усовершенствованы гидравлическими двигателями, которые приводили в действие кожаные меха. Благодаря этому усилилось дутье, что отразилось на всем процессе. Температура в печи стала настолько высокой, что при восстановлении железа из руды большая его часть стала превращаться в чугун. Вначале это неприятно поразило мастеров, так как новый металл не поддавался ковке, не сваривался, был хрупкий и не пригоден для изготовления из него прочных инструментов, острого оружия.

Первая доменная печь появилась в 1630 году в городе Тула.

Температура в доменной печи

Самая высокая температура печи в верхней части горна. Там она развивается до 2250 °C. По мере удаления вверх накал снижается, и у колошников доходит до 270 °C. На разной высоте в домне устанавливается определенная температура, благодаря чему протекают химические процессы перехода руды в металл. На выходе чугун голыми руками не возьмешь. Его температура 1400 °C.

Подача дутья в доменную печь

Дутье – Подача воздуха особыми воздуходувными машинами в промышленные печи, топки и т.п. с цельюускорения проходящих в них процессов.

Современный форсированный режим работы мощных доменных печей требует снабжения их дутьем с соответствующими давлением и температурой. Первые два из этих параметров обеспечиваются воздуходувными средствами, а последний — работой воздухо­нагревателей.

Доменный воздухонагреватель (варианты названия: воздухонагреватель, регенератор, каупер) — аппарат для нагрева воздуха (холодного дутья, поступающего из воздуходувной машины) перед подачей его в доменную печь.

Введение воздухонагревателей стало самым эффективным способом экономии топлива (кокса) за всю историю доменного производства.

Принцип работы доменной печи

Сначала чугун выплавляется из железных руд в специальных печах, называемых доменными. Отсюда процесс получения чугуна из железных руд называется доменным процессом.

 Доменная печь имеет большое количество специальных устройств и механизмов, обеспечивающих беспрерывность процесса. Большинство механизмов работает автоматически. Можете посмотреть на схему выше!

Смесь из руды, кокса и флюса подготовляется в определенной пропорции для загрузки в доменную печь. Такая смесь называется шихтой. Специальный подъемник — скип перемещающийся по наклонным путям, доставляет шихту к верхней части доменной печи, откуда она через засыпной аппарат поступает в печь.

 Для поддержания интенсивного горения загружаемого кокса необходимо большое количество воздуха. Воздух подается в печь через специальные отверстия в нижней части печи, которые называются фурменными отверстиями. Чтобы воздух пробил высокий столб шихты и проник во все части печи, а также чтобы имелось достаточное количество кислорода для сгорания всего топлива, воздух вдувают в печь под давлением в 1—2 ати. Воздух подогревается до температуры 600—800°, так как вдувание большого количества холодного воздуха снижает температуру внутри печи, в результате чего процесс плавки руды замедляется.

 Подогрев воздуха осуществляется в воздухонагревателях, которые строятся рядом с доменной печью. Воздухонагреватели отапливаются доменным (колошниковым) газом, получающимся при выплавке чугуна. Доменный газ предварительно очищается от пыли в специальных газоочистительных устройствах. Продукты сгорания из воздухонагревателей удаляются через дымовую трубу.

Полученный в печи жидкий чугун опускается в нижнюю ее часть, откуда периодически выпускается через отверстие, называемое чугунной леткой. В специальных ковшах большой емкости чугун от доменной печи отвозится в сталеплавильные цехи для переработки в сталь или к разливочной машине для получения чугунных чушек.
Пустая порода, флюсы и зола топлива образуют в печи жидкий шлак, который имеет меньший удельный вес, чем чугун, и поэтому располагается над жидким чугуном. Шлак выпускается из печи через шлаковую летку и направляется для переработки и дальнейшего использования в качестве строительного материала или в шлаковый отвал.

Доменная печь работает беспрерывно по принципу противотока: исходные материалы загружаются сверху, постепенно опускаются вниз, превращаясь в чугун и шлак, а газы, нагревшиеся в нижней зоне печи, поднимаются кверху навстречу исходным материалам. Печь имеет наружную стальную оболочку, которая называется кожухом, и внутреннюю кладку, или футеровку. Футеровка должна устойчиво сопротивляться износу от трения беспрерывно опускающихся столбом исходных материалов, выдерживать действие высоких температур, не расплавляясь и не давая деформаций. Поэтому для футеровки применяется высококачественный огнеупорный (шамотный) кирпич.

Принцип работы печи: доменной, мартеновской, конвекционной

Принцип работы доменной печи

org/ImageObject”>

• Принцип работы доменной печи
• Устройство доменной печи
• Устройство мартеновской печи
• Как работает мартеновская печь
• Что такое конвекционная печь
• Принцип работы конвекционной печи

Рассмотрим, что такое доменная печь. Выплавку чугуна в крупных масштабах невозможно осуществить без мощных, габаритных печей. Доменная печь – это большой и сложный комплекс, который обслуживается большим количеством вспомогательных систем (Рис. 1). Доменная печь является вертикальной конструкцией, характеризующейся конусообразным форменным исполнением, нижняя часть которого расширяется. Печь шахтного типа, работающая на противотоке, предназначена для плавильных процессов.

Для непосредственной эксплуатации доменной печи необходим следующий спектр материалов:

• Железная руда или обогащенный рудный материал;
• Кокс каменноугольного происхождения;
• Известняковый флюс.

Данные компоненты подаются порциями в верхний конструкционный элемент печи, где происходит процесс их оседания и последующей переработки. Далее производится спуск шлака и выпуск расплавленного чугуна (Рис. 2).

Принцип работы печи доменного типа базируется на непрерывном процессе. Это и обусловливает высокие показатели производительности. Работа осуществляется в круглосуточном порядке. Ремонтно-восстановительные работы производятся каждые 3-12 лет. Суммарная продолжительность эксплуатационного периода приравнивается к 100 годам, а при должном уровне обслуживания – и больше.

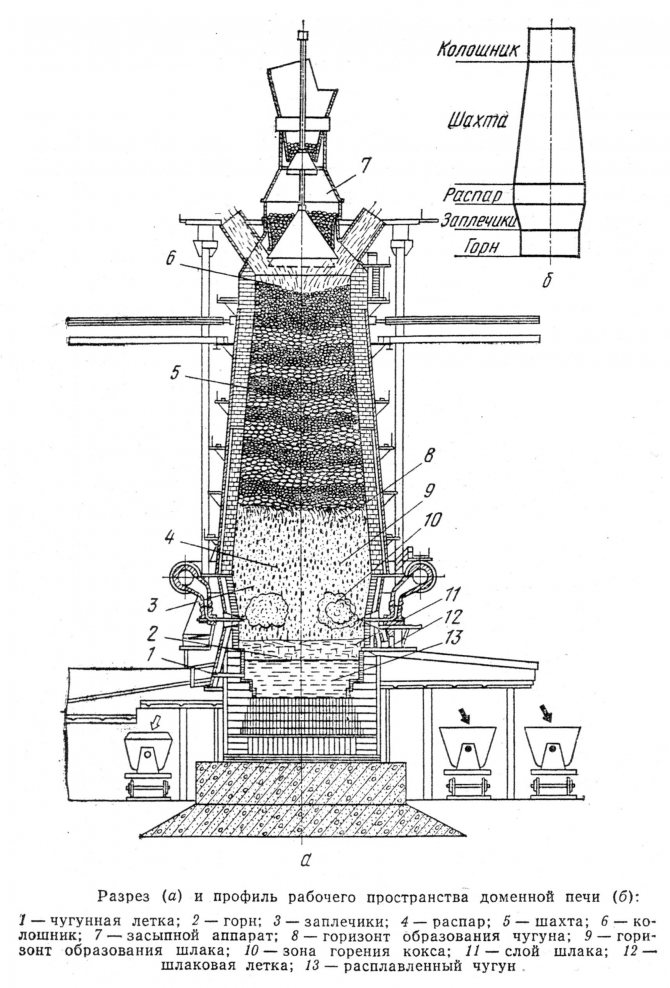

Устройство доменной печи

Доменная печь – габаритное сооружение, которое в высоту может достигать 70 м и весом около 35000 т. Снаружи печь покрыта стальным кожухом с толщиной стенок от 4 см, который постоянно охлаждается при помощи холодильных камер с циркулирующей в них водой.

Изнутри домна выложена огнеупорным кирпичом. Вся конструкция установлена на прочный железобетонный фундамент.

С помощью засыпного аппарата подаются необходимые материалы, которые по мере расплава опускаются вниз, а их место занимают новые порции. Образующиеся газы, имеющие высокую температуру, выводятся посредством трубопроводов и используются для нагрева свежего потока воздуха, который подается в доменную печь для наддува.

Устройство мартеновской печи

Теперь давайте рассмотрим, что такое мартеновская печь. Эта печь по своему принципу действия и устройству относится к категории регенеративных пламенных печей. При непосредственной эксплуатации осуществляется процесс сжигания мазута и газообразного топлива. За счет регенерации избыточного тепла печных газов обеспечиваются номинальные показатели температуры, которые необходимы для получения стали в расплавленном виде.

org/ImageObject”>

Конструкционная особенность мартеновской печи заключается в горизонтально направленной камере на основе огнеупорного кирпича. Нижняя часть печи ограничена подиной, сверху расположены своды. Сама подина выполнена в форме ванны с откосами в сторону стенок. Передняя стенка укомплектована загрузочными люками, которые используются для подачи флюса и шихты. В задней стенке имеется технологическое отверстие для приема готовой продукции.

Как работает мартеновская печь

Главный принцип работы мартеновской печи основан на уникальном эвтектическом свойстве сплавов. Раскаленная смесь воздуха и горючего газа вдувается в печь с низким потолком, который жар отражает вниз (Рис. 6). Мартеновская печь может эксплуатироваться в нескольких производственных режимах, определение которых будет зависеть от состава шихты:

• Скрап-процесс. В этом случае шихта основана на стальном ломе (скрап) на 35-45%. Данный производственный процесс будет актуален на заводах, где нет возможности установки доменных печей, но при этом есть много металлолома;
• Скрап-рудный процесс. В таком процессе шихта основана на жидком чугуне (порядка 75%), железной руды и скрапа. Считается наиболее востребованным процессом на заводах, где установлены доменные печи.

Большинство мартеновских печей имеет стационарное исполнение. В случае с качающимися печами, они нашли свое активное применение при работе с фосфористыми чугунами. Данная тенденция обусловливается тем фактом, что обогащенный фосфором шлак необходимо раскачивать.

Процесс розжига печей качающегося типа осуществляется при помощи газообразного топлива или же мазута. Генераторный или смешанный газ, характеризующийся минимальными температурами сгорания, предварительно перед подачей в рабочую камеру подогревается в специализированных генераторах, температура в которых может варьироваться в диапазоне от 1000 до 1100 градусов.

Что такое конвекционная печь

Конвекционная печь – универсальное устройство, сочетающее в себе свойства пароварки и шкафа для жарки. Эта печь нашла обширную область своего непосредственного использования в современной кулинарии. Помимо бытового модельного ряда имеют место и промышленные аналоги, ширина, высота и длинна которых предоставляют возможность размещения объектов повышенных габаритов.

«Львиная» доля печей данного вида проектируется с целью непосредственного использования на кухне для приготовления выпечки и горячих блюд. В большинство моделей укомплектованы функции электрического гриля, принцип действия которых основан на использовании мощного нагревательного тэна. Данные нагревательные элементы располагаются в нижней и верхней части камеры.

Конвекционная печь обладает возможностью регулировки пароувлажнения, что дает возможность ее использования в качестве пароварки. Столь обширный спектр использования конвекционной печи в совокупности с внушительным внутренним объемом стал причиной тому, что оборудование данного типа встречается практически в любом современном ресторане.

Принцип работы конвекционной печи

Из названия печи следует принцип работы печи, который основан на применении конвекционных процессов и возможности создания пара в герметичной камере. Конвекция является процессом теплообмена между разносторонне направленными потоками воздуха. Данный процесс обусловлен использованием производительного нагнетательного элемента (вентилятора), который располагается на задней крышке рабочей камеры. Данному процессу также способствуют 4 тэна.

Конвекционные печи обладают возможностью регулировки уровня влажности. Это отличная альтернатива пароварки: варка, тушение, водяные бани, – вся эта многогранность функционального потенциала характерна исключительно конвекционной печи. При переключении тумблера в нулевую позицию автоматически включается функция гриль. При активации данного режима в рабочей камере начинает образовываться поток горячего воздуха, который идеально подходит для запекания.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 7 чел.
Средний рейтинг: 4.1 из 5.

Введение, определение, конструкция, работа и применение

Введение

Доменная печь представляет собой особый тип цилиндрической печи, которая в основном используется для плавки. Таким образом, промышленные металлы могут быть извлечены из их руд, таких как железо, чугун или медь.

Слово «дутье» дает представление о воздухе для горения, который принудительно подается или производится до атмосферного давления выше. В прошлом печи использовались для производства только железа с использованием древесного угля.

Вскоре после нехватки древесины из-за вырубки лесов было предложено использовать для этой цели уголь. Поскольку уголь содержит серу, которая делает железо хрупким, предполагалось, что это лишняя трата жизни железа.

Однако в 17 веке Абрахам Дарби выполнил свою миссию по созданию такой печи, в которой можно было бы плавить железо, используя кокс в качестве топлива. Его достижение было изумительным, что увеличило торговлю железом и, наконец, привело к промышленной революции.

В этой статье всесторонне обсуждается и уточняется информация о доменной печи , деталях ее конструкции, включая ее основные части, их рабочее явление и функции. В этой статье также освещается применение этих печей для практического использования.

Определение доменной печи:

Металлургическая печь, которая используется для извлечения металлов в основном из руд железа и меди. Топливо содержит смесь флюса, особенно известняка там, где доступна железная руда, и кокса, который подается и прокачивается через верхнюю часть печи.

С другой стороны, дно печи соединено рядом параллельных труб, по которым проходит воздух горячего дутья, обогащенный кислородом.

Как только горячий воздух попадает внутрь, оксидная руда восстанавливается, превращая ее в нечистый металл. Поскольку оба материала смешиваются, происходит химическая реакция, в результате которой расплавленный металл падает вниз, где его сливают и собирают.

Отходы материала, которые в основном представляют собой «шлак», поступают в верхнюю часть печи, где они отводятся по трубопроводу. Расплавленный металл и этот шлак являются конечными продуктами этой процедуры. Эти потоки обоих продуктов в противоположных направлениях вместе с различными дымовыми газами называются противотоком.

Однако существуют аналогичные процессы, используемые для различных целей, включая выдувные цеха для получения олова, свинца, который можно извлекать на плавильных заводах, и аналогичным образом железо получают в блюмерной печи. Все они относятся к доменным печам.

Тем не менее, этот термин используется для очень ограниченных целей, таких как выплавка железной руды. Эта плавка поможет в производстве чугуна, который в основном используется при производстве чугуна и стали.

Секция доменной печи:

Доменная печь состоит из следующих секций:

1. Собственно печь
2. Литейный цех
3. Печи
4. Сырье Секция хранения материалов
5. Секция загрузки сырья
6. Пункт газоочистки
7. Область сброса шлака
8. Пылеугольная модификация

Итак, позвольте мне обсудить 1 на 1.

Собственно печь:

Это общая площадь печи, куда мы впрыскиваем чугун со шлаком, который образуется из сырья. .

Литейный цех:

В литейном цехе чугун со шлаком течет по каналу, где он разделяется на две формы: жидкий чугун и шлак, а затем последовательно поступает на сторону чугуна и шлака печь.

Печи:

Печи используются для нагрева воздуха, поступающего от высокоскоростного вентилятора.

Секция хранения сырья:

В этой секции хранится сырье, она разработана так тщательно, что сырье может быть легко перемещено из этой секции.

Секция загрузки сырья:

Как следует из названия, это зарядная станция. Здесь, в этом разрезе, мы видим бункер, через который сырье поступает в печь.

Что такое Вентуриметр?

Включите JavaScript

Что такое Вентуриметр?

Пункт газоочистки:

Так как мы используем несколько видов топлива для выработки тепла, в этом сценарии также образуется много сгоревшего газа внутри доменной печи, поэтому нам нужен пункт или участок, из которого мы может легко удалить сгоревшие газы.

Область сброса шлака:

В доменной печи, пока в это время происходил процесс извлечения железа, мы также получаем шлак или примеси. Чтобы удалить это, мы используем два типа метода.

Во-первых, используется струя воды под высоким давлением, которая смешивается со шлаком или примесями, после чего мы отправляем смесь на план грануляции. шлак.

Угольная пыль Модификация:

В эту секцию мы загружаем измельченную угольную пыль, чтобы она могла легко взять огонь.

Читайте также:

• Что такое ковка? – Полное объяснение
• Что такое чугун? Полное объяснение
• Что такое индукционный нагрев?

Основные части доменной печи:

Доменная печь состоит из следующих частей:

1. Бункеры
2. Регулируемые заслонки
3. Вращающийся желоб
4. Огнеупорный кирпич
5. Топка
6. Газовая горелка
7. Углеродный кирпич
8. Летка
9. Фурма

Бункер:

Это конусообразная воронка, которая используется для заливки сырья, поступающего из хранилища сырья раздел.

Регулируемые заслонки:

Для контроля потока и количества сырья нам необходимо использовать регулируемые заслонки. Им можно управлять вручную, однако в современных доменных печах он открывается или закрывается электронным способом.

Вращающийся желоб:

Используется для смешивания сырья и, что более важно, предотвращает утечку топочного газа при загрузке сырья.

Огнеупорный кирпич:

Огнеупорный кирпич используется для защиты корпуса печи. Он изготовлен из керамического материала, выдерживает высокие температуры и имеет очень низкую теплопроводность.

Камера сгорания:

Это камера, в которой происходит сгорание топлива.

Газовая горелка:

Для разведения огня нам нужна горелка, поэтому внутри камеры сгорания установлена ​​газовая горелка.

Углеродный кирпич:

Наружная часть камеры сгорания изготовлена ​​из углеродного кирпича, поскольку он обладает большей способностью противостоять внутреннему теплу камеры сгорания. Это композиционный огнеупорный материал с повышенной шлакостойкостью, высокой теплопроводностью и низкой расширяемостью углерода.

Летка:

Через летку мы можем выводить расплавленный материал из печи.

Фурма:

Это труба, по которой мы подаем воздух в топку. Для производства воздуха мы можем использовать воздуходувки высокого давления.

Зоны доменной печи:

В доменной печи мы видим четыре основные зоны.

1. Стеллаж
2. Бочка
3. Бош
4. Под

Зона стеллажа:

Это верхняя зона доменной печи, покрытая огнеупорным кирпичом. В этой секции горячие газы поднимаются из камеры сгорания и направляются вверх для нагрева свежепоступившего сырья из бункеров.

Бочка Зона:

Сравнительно больше нагревается, чем штабель. Ее также называют восстановительной зоной, где произошли химические связи.

Зона Боша:

Это промежуточная зона между Сердцем (Низом) и Бошем. Это самая горячая часть печи, потому что в этой части реакция между воздухом и коксом очень близка. Часть зарослей покрыта толстым шамотным кирпичом, а часть – угольным кирпичом.

Зона очага:

Это нижняя часть доменной печи. В зону сердца с одной стороны поступают горячие газы, а с другой стороны через фурму поступают свежие атмосферные газы.

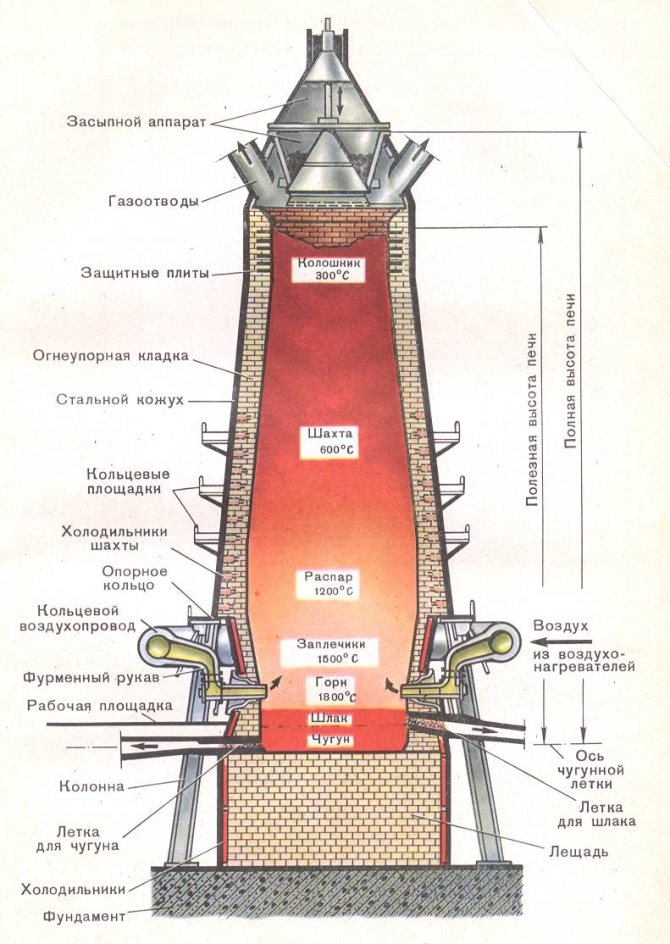

Детали конструкции доменной печи:

Доменная печь выполнена в виде высокой конструкции, уложенной из особого вида кирпича (шамотного кирпича), который устойчив к разложению при любых воздействиях окружающей среды. Эти кирпичи являются очертаниями, позволяющими расширять заряженные материалы.

Как только начинается плавление, эти кирпичи нагреваются и уменьшаются в размерах. Полная процедура построена с помощью различных материалов и отсеков для начала обработки. К ним относятся дутье от печей Каупера, выхлопные газы, зона восстановления оксида железа (дымка), длинная колонна, содержащая руду, известняк и кокс, зона предварительного нагрева, зона плавки (боша), зона восстановления оксида железа (баррель). и подача руды, кокса и известняка. Эти компоненты имеют разные функции и назначение, о которых пойдет речь далее в статье.

Детальная конструкция доменной печи подразделяется на две зоны: физические зоны и химические зоны. В физической зоне конструктивная система этой доменной печи разделена на пять секций, которые включают чашу, шахту, днище, под и фурмы.

С другой стороны, химическая зона также подразделяется на пять зон: зона дымовой трубы, зона когезии или размягчения, зона активного кокса, зона каналов (или фурм) и зона очага.1. Горячее дутье от печей Каупера 2. Зона плавки 3. Зона восстановления оксида железа 4. Зона восстановления оксида железа 5. Зона предварительного нагрева 6. Подача руды, известняка и кокса 7. Отходящие газы 8. Колонна руды, кокса и известняк 9. Удаление шлака 10. Выпуск расплавленного чугуна 11. Сбор отходящих газов

Читайте также:

• Что такое токарный станок? Основные части, операции и работа
• Что такое слоттерная машина?
• Что такое формовочная машина?

Порядок работы доменной печи:

Принцип работы этой доменной печи очень прост. Для выплавки железа из его руд в верхнюю грань печи в первую очередь вводят известняковый флюс, кокс и железную руду. Им разрешено входить с очень высокой точностью, чтобы можно было эффективно контролировать поток газа и другие химические реакции.

Очень горячий и грязный газ находится под давлением и подается к точке выхода из печи через ее горловину, тогда как «спускные клапаны» помогают защитить от внезапного повышения давления газа в верхней части печи.

Выхлопной газ содержит крупные частицы, которые оседают в «пылеуловителе», чтобы их можно было утилизировать. С другой стороны, предусмотрен «скруббер Вентури» для протекания газа через него, а затем газ проходит из газоохладителя с целью снижения температуры очищенного газа.

Нижняя половина печи имеет медные фурмы водоохладителя, трубу-буржуйку и оборудование для сбора шлака и жидкого чугуна. Это отделение обычно называют «литейным домом».

В пробку из огнеупорной глины вставляется кран, чтобы обеспечить протекание жидкого чугуна и шлака через «скиммер», который разбрызгивает железо и шлак. Современные гигантские доменные печи обычно имеют четыре летки и два литейных двора. Как только шлак и чугун собраны, огнеупорная глина высвобождается из летки.

Применение доменных печей:

• Доменные печи используются во многих сферах, в основном в различных крупных и малых отраслях промышленности.
• Обычно используется для производства чугуна из руды.
• Используется на технологических установках.
• Шлак доменной печи обладает гидравлическими свойствами, которые используются в цементе в качестве добавки.
• Шлак также способствует стабилизации грунта.

Преимущества доменной печи:

Доменные печи, установленные в промышленности, позволяют экономить топливо от 82 до 87 МДж/т ТМ. В Японии было замечено, что около 0,125 ГДж/т чугуна было сэкономлено в 1 Мт/год за счет рекуперации только 50% дымовых газов печи.

Воздухонагреватели обычно используются для рекуперации тепла, что помогает снизить потребность в энергии на 0,26 ГДж/т ТМ и во всем мире используется для снижения энергетического потенциала на 0,15 ЭДж/год. тогда как предполагается, что максимальная энергия, которую можно сэкономить, составляет около 0,3 ГДж/т чугуна.

Кроме того, расход кокса и уровень впрыска в фурму снижаются за счет использования повышенного верхнего давления примерно на 0,6 бар манометрического давления в доменной печи. Эти печи высокого давления помогают производить электроэнергию около 0,35 ГДж/т ТМ при условии, что установлены утилизационные турбины.

Аналогично, потребление кокса осуществимо при использовании доменных печей с экономией кокса 26% на тонну. Для этого будет предпочтительна доменная печь с первоклассной службой рециркуляции газа. А с другой стороны, если эту печь совместить с сухим газом обеспыливания, то это снизит расход воды на 9Нм3/тH и увеличить систему выработки электроэнергии на 30%.

Кроме того, если в доменной печи используется биомасса, PCI можно полностью заменить древесным углем, который будет составлять всего 45% от входного углерода. Когда доменные газы выделяются, они улучшаются и извлекаются, что также способствует экономии энергии от 35% МДж/т ТМ до 70% МДж/т ТМ. Следовательно, общее энергосберегающее количество, которое стало возможным благодаря этим методам доменной печи, составляет около 0,4 ГДж/т ТМ.

Итак, это полное объяснение Доменная печь Надеюсь, вам понравилась эта статья, если да, то поделитесь ею со своими друзьями, а если у вас есть какие-то сомнения, не стесняйтесь комментировать ниже.

Определение доменной печи, компоненты, эксплуатация, техническое обслуживание – Студенческий урок

В производстве чугуна и стали основным используемым оборудованием является доменная печь, которая обычно содержит композиционные материалы для производства определенного типа металла. Сегодня вы познакомитесь с определением, компонентами, схемой и обслуживанием доменной печи. Вы также познакомитесь с термином доменная печь.

Подробнее: Что такое плавка? и Процесс плавки железной руды

Содержание

Что такое доменная печь?

Доменная печь представляет собой тип металлургической печи, используемой для выплавки промышленных металлов, как правило, чугуна, а также других металлов, таких как свинец или медь. Дутье относится к воздуху для горения, который «нагнетается» или подается под давлением выше атмосферного.

Подробнее: Что такое чугун?, его виды и применение

Составными частями доменной печи являются шихта, отвод отработанных газов, загрузочный колпак, отвод газа, фурмы, летка, труба суеты, шлаковая шахта, огнеупор футеровка и конвейерная система.

Работа доменной печи

Доменная печь обычно имеет высоту около 30 м и диаметр в самой широкой части 10 м, хотя некоторые современные доменные печи даже больше. Отливка печи представляет собой тяжелые стальные плиты с очень толстой футеровкой из огнеупорного кирпича, которая охлаждается водой вокруг зоны плавления (или зазора), чтобы избежать повреждения от чрезвычайно высокой температуры внутри. Небольшое увеличение диаметра к основанию допускает некоторое расширение штока по мере его опускания, а у втулки происходит уменьшение диаметра, где начинается плавление и уменьшается объем штока.

Подробнее: Процесс термической обработки черных металлов

Втулку окружает трубка, которая распределяет струю горячего воздуха на десять или более сопел или фурм (произносится как «твир»), равномерно расположенных вокруг печи. Каждая фурма с водяной рубашкой для охлаждения имеет диаметр около 125–175 мм и подает мощный и очень горячий воздушный поток прямо в середину топки, вызывая сильное горение кокса. Эта принудительная тяга переносит горячий топочный газ вверх по дымовой трубе, через отвод и в стояк. Он проходит через газоочистку и попадает в газгольдеры и готов к использованию в воздухонагревателе для нагрева воздуха для печей.

Посмотрите видео ниже, чтобы узнать больше о работе доменной печи:

Подробнее: Свойства и состав чугуна

Что такое система ОВКВ I Отопление, вентиляция…

Пожалуйста, включите JavaScript

Что такое система HVAC I Отопление, вентиляция и кондиционирование воздуха I Функция

Уровень запасов должен поддерживаться в печи и через регулярные промежутки времени взвешивать шихты руды; добавляют кокс и известняк (а иногда и немного металлолома). Сырье транспортируется в скипах, которые выгружаются во вращающийся бункер, который равномерно распределяет шихту, а затем поступает в печь через механизм двойного колпака. Это необходимо для обеспечения газового затвора, так как доменная печь не может быть остановлена ​​в любой момент в течение длительного периода работы.

Воздухонагреватель

Каждая доменная печь обычно оборудована тремя воздухонагревателями, которые сжигают печной газ для нагрева дутья воздуха. Каждая высотой почти с домну, до 7 и 8 м в диаметре. Внутри нее расположены соты из огнеупорной кладки и топочная камера, в которой происходит воспламенение газа, рама, проходящая через соты и нагревая ее на пути к дымовой заслонке, закрывается и доменная печь выводится на воздух; то есть воздушный поток приводится в движение мощными турбонагнетателями, проходит и поглощает аккумулированное тепло. Температура воздуха достигает от 650 до 800°С.

Подробнее: Сырье, используемое для производства чугуна и стали

Обычно две доменные печи работают «на газе» (нагрев), а третья – на воздухе. Когда эта печь остынет, ее снова включают на газ, а другую доменную печь — на воздух, причем все три используются поочередно.

Техническое обслуживание доменной печи

Доменные печи обычно работают днем ​​и ночью в течение нескольких лет. Есть вероятность, что кирпичная футеровка начнет крошиться, тогда печь остановят на техническое обслуживание. Работа доменной печи постоянно контролируется, так что температура и время проверяются и регистрируются.

Химический состав железной руды, полученной из различных шахт, подвергается крекингу, и руда смешивается с другой железной рудой для получения желаемого заряда. Ожидается, что образцы будут взяты из каждой заливки и проверены на их химический состав и механические свойства, включая прочность и твердость. Считая, что это сделано, послужит контроль качества доменной печи.

Подробнее: Различные типы металлов и их классификация

Это все, что касается этой статьи, где объясняются определение, работа, компоненты, схема и обслуживание доменной печи.
