Новости » Электромагнитный клапан: принцип действия, виды, монтаж

Клапан электромагнитный (соленоидный) устанавливается в разнообразных трубопроводных системах и приборах с автоматическим управлением. Устройство используется как в сложных технологических процессах, так и в бытовых целях.

Материал исполнения

• Корпус и крышку клапана обычно изготавливают из латуни, специальных полимеров, чугуна и нержавеющей стали, так как устройство работает в различных средах, при различных температурных режимах и давлениях.
• Мембрана. На выбор материала мембраны клапана влияет ряд факторов, такие как: рабочая среда, температурные условия, давление. Поэтому материал мембраны подбирается под конкретные условия. В качестве основы для создания мембран, уплотнителей и прокладок корпусов используют каучук, резина и эластомеры на основе, например, фторкаучука.
• Плунжероны и штоки производят из специального магнитного материала.
• Для обмотки электрокатушки клапанов используется эмаль-провод, изготовленный из электротехнической меди.

Принцип действия

В статическом положении, когда катушка устройства обесточена, благодаря механическому воздействию пружины мембрана или поршень клапана находятся в герметичном соединении с седлом клапана. Под действием электрического напряжения электромагнитный клапан открывается/закрывается. Это объясняется тем, что магнитное поле, создаваемое внутри устройства, втягивает плунжер в катушку клапана. Также существуют электромагнитные клапаны с ручным дублером, которые при необходимости можно открывать/закрывать, если катушка клапана неисправна.

Виды электромагнитных клапанов

• Прямого действия

У клапанов прямого действия мембрана зафиксирована на поднимаемом плунжере. При подаче тока на электрическую катушку, поднимается плунжер, а вместе с ним и мембрана (поршень).

Так происходит открытие/закрытие магнитного клапана без непосредственного на него воздействия. Такие клапаны не нуждаются в давлении на входе. У клапанов прямого действия, как правило, устанавливают электромагнитную катушку клапанов мощнее, чем на клапаны с пилотным принципом действия.

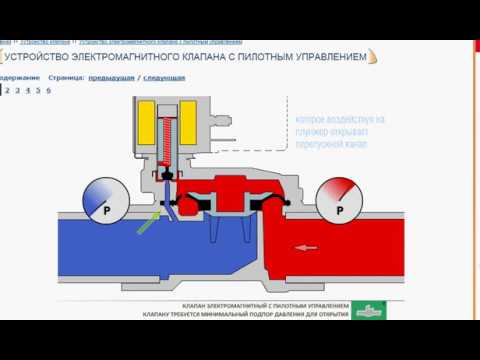

• Пилотного действия (с сервоусилением)

В клапанах пилотного действия за открытие/закрытие отвечает пилотный канал. Его закрывает/открывает плунжер (сердечник), в закрытом/открытом состоянии канал закрыт/открыт, давление в клапане (над и под мембраной или поршнем) автоматически компенсируется. При открытии/закрытии канала появляется разница в давлении и клапан открывается/закрывается за счет более высокого давления на входе в клапан. У клапанов пилотного действия устанавливают электромагнитную катушку меньшей мощности (по сравнению с клапанами прямого действия), а постоянное давление на входе должно быть от 0,5 бар.

По типу клапаны делятся на:

• Нормально-закрытые (НЗ) при подаче напряжения – открываются, если напряжение пропадает, пружина возвращает их в обратное положение, то есть нормально-закрытое.
• Нормально-открытые (НО) при подаче напряжения – закрываются.
• Бистабильные – открывается/закрывается при кратковременной подаче импульса заданной полярности. Таким образом, соленоид* находится под напряжением доли секунды, что позволяет экономить электроэнергию и избегать нагрева электромагнитной катушки.

* Соленоид – катушка индуктивности в виде намотанного на цилиндрическую поверхность изолированного проводника, по которому течет электрический ток.

По типу уплотнительной мембраны и уплотнения поршня

• Мембрана FKM – Фтор-каучук. Эластичный сополимер. Высокая устойчивость к старению, озону, ультрафиолету. Нейтрален к щелочным средам, нефтепродуктам, дизтопливу и бензину, спирту, воде, воздуху, пару низкого давления (до 2 бар). Разрушается эфирами и органическими кислотами.
• Мембрана EPDM – Этилен-пропилен-диен-каучук. Химически и механически стойкий эластичный сополимер этилена и пропилена. Устойчив к кислотам, щелочам, окислителям, растворам солей, горячей и холодной воде, пару низкого давления (до 2 бар), воздуху и нейтральным газам. Разрушается при контакте с углеводородами (бензином, дизельным топливом), маслами, ароматическими спиртами (бензолом). Температура эксплуатации -20…+130С.
• Мембрана NBR – Нитрил-бутадиен-каучук. Эластичный полимер. Нейтрален к воздействую бензина, масла, дизтоплива, щелочей, неорганических кислот, пропана, бутана, воды. Разрушается при контакте с бензолом, окислителями. Температура эксплуатации -10…+90С. Длительная эксплуатация при температурах выше 90С приводит к потере эластичных свойств и старению материала.
• Мембрана VMQ – Кремний-органический эластомер. Высокая устойчивость к горячему воздуху, озону, ультрафиолету, минеральным маслам. Область использования: медицинская промышленность и пищевые производства (вода, спирты, растворы). Характеризуется стойкостью к истиранию и низкой адгезией.
• Уплотнение PTFE – Поли-тетра-фтор-этилен. Данный фторполимер является одним из самых химически стойких полимерных материалов. Используется для кислот и щелочей высокой концентрации, растворителей, бензола, окислителей, масел, топлива, агрессивных газов, горячей воды, перегретого пара. Разрушается трифторидом хлора и жидкими щелочными металлами.
• Мембрана VITON – эластомер на основе фторкаучука. Совместим с минеральными маслами, жирами, эфирами, сырой нефтью. Рабочая температура -20…+130С.

Правила монтажа и эксплуатации

Перед монтажом необходимо убедиться, что в месте установки клапана показатели конденсации и вибрации сведены к минимуму. Отсутствует возможность обледенения трубы. Вблизи нет течей и прорывов.

Устанавливать клапан необходимо в предварительно промытый трубопровод. Рекомендуется установить перед входом в клапан фильтр, который защитит клапан от загрязненной среды, тем самым продлит срок его полезного использования.

Для обеспечения правильной работы все электромагнитные клапаны должны быть установлены катушкой вверх, а также чтобы направление стрелки на корпусе совпадало с направлением потока.

Убедитесь в правильности рабочего напряжения катушки (см. надпись на катушке в вольтах). Также убедитесь в правильности характеристик (напряжения и частоты) и их соответствия сети питания. Если эти характеристики не соответствуют, катушка может сгореть.

Обратите внимание на цвета жил кабеля. Желтый/зеленый – это всегда земля. Две других жилы предназначены для подключения фазы и нейтрали.

Замена катушки

Обратите внимание на катушки с защелкой: При замене катушки воспользуйтесь отверткой для отсоединения ее от якоря. Внимание: Перед демонтажем катушки необходимо отключить напряжение, иначе катушка может сгореть.

Электромагнитный (соленоидный) клапан | LAZY SMART

   25.03.2016    Нет комментариев    Рубрика: Автоматика в быту, Основы автоматики

Электромагнитный клапан — исполнительное устройство, используемое в автоматике для открытия/закрытия потоков газа или жидкости.

Эти устройства — неотъемлемая часть систем тепло- и водо- снабжения, автоматического полива, систем управления уровнем жидкости в резервуаре и т.д.

Принцип работы

Электромагнитный клапан состоит из катушки с сердечником и запирающего механизма (клапана и мембраны). При подаче напряжения на катушку, в ней возникает магнитное поле, которое заставляет сердечник вместе с запирающим механизмом изменить своё состояние по отношению к исходному положению.

Рис. 1 Нормально закрытый (НЗ) клапан

При снятии напряжения питания клапан возвращается в исходное состояние за счёт механического действия пружины.

Нормально-открытый и нормально-закрытый электромагнитный клапан

В нормальном состоянии (когда управляющее напряжение на катушке отсутствует) клапан может быть открыт (нормально-открытый клапан) или закрыт (нормально-закрытый клапан).

В каких же случаях используют НЗ клапаны, а в каких НО? Всё зависит от того, какое состояние считается наиболее безопасным — состояние, в которое клапан должен вернуться при аварийном пропадании управляющего напряжения. Например, в системе защиты от протечек ЭМ клапан устанавливается в квартире на входном трубопроводе, чтобы перекрыть подачу воды в случае возникновения протечки. Если установить НО клапан в такую систему, то в случае пропадания электропитания в квартире клапан будет оставаться открытым и не спасёт от протечки. Поэтому в данном случае безопасным состоянием является «нормально закрытое».

Если с точки зрения безопасности оба состояния клапана являются равноценными, тогда берут клапан с таким нормальным состоянием, в котором устройство в процессе работы будет находиться дольше, чтобы снизить расходы электроэнергии.

Характеристики и выбор ЭМ клапана

Основными характеристики, на которые нужно обратить внимание при выборе клапана:

• Тип клапана: нормально-открытый или нормально-закрытый. Какой тип клапана выбрать подробно рассмотрено в предыдущем разделе.
• Присоединительные размеры: диаметр и тип резьбы.
• Габаритные размеры: клапан же должен уместиться там, куда его планируется установить.
• Максимальное давление (PN): Предельное давление среды, при котором может работать клапан. Выбирать его нужно с некоторым запасом относительно рабочего давления воды в вашей системе.
• Диапазон рабочего давления (ΔP). Верхний предел обычно совпадает с PN. Нижний предел тоже важен: если давление в системе не достигает нижнего предела, клапан может просто не открыться.
• Масса . Если клапан много весит, придётся продумать для него дополнительный крепёж, чтобы он не погнул трубопровод, на котором установлен.
• Тип управляющего напряжения: переменный или постоянный ток, рабочее напряжение катушки. Необходимо учитывать при проектировании системы управления клапаном.

Управление электромагнитным клапаном

Важной характеристикой ЭМ клапана является тип управляющего напряжения. В системах автоматики это чаще всего 220 В переменного тока или 24 В постоянного тока. Управляют клапаном с помощью дискретного ключа. Это может быть релейная схема автоматики, ручная кнопка или релейный выход контроллера.

На рисунке показано управление клапаном с катушкой на 220 В.  Схема управление катушкой рассчитанной на постоянный ток 5, 12, 24 В — идентична. Однако, в случае с постоянным током важнособлюдать полярность управляющего напряжения.

Применение электромагнитного клапана

В одной из наших статей мы рассказали об организации системы полива на дачном участке. При создании поливальной машины мы активно применяли различные типы электромагнитных клапанов.

Предлагаем Вам ознакомиться с этой статьёй.

   Tags: реле, Электромагнитный клапан

---

Электромагнитный клапан | Принцип работы SOV

Содержание

Электромагнитный клапан работает на электромагнитном принципе. он поставляется с различными типами и размерами в зависимости от требований процесса. в основном клапаны с электромагнитным управлением используются для управления выключением.

Основной принцип :- Электромагнитная индукция

Электромагнитная индукция: –  Когда ток течет через катушку с током, а кусок мягкого железа, помещенный между ней, намагничивается и действует как магнит.

Закон спирали: – Согласно закону спирали, если постоянный ток протекает через соленоид, то помещенный между соленоидом кусок железа приобретает свойство магнита, которое можно показать по закону прямого угла.​

Определение: – Клапан с электромагнитным управлением представляет собой клапан с электромеханическим управлением. Клапан управляется электрическим током. Несмотря на соленоид, в случае двухходового клапана поток переключается между «ВКЛ» или «ВЫКЛ». Но в случае трехходового клапана поток переключался между входом, выходом и выпуском.

Соленоид: – Соленоид представляет собой катушку, свернутую в плотно упакованную спираль. Термины были найдены французским физиком АНОРЕ-МАРИ-АМПЕРОМ в (1775-1836).

Соленоид представляет собой катушку с проводом, по которому течет ток, который действует как магнит, когда через него проходит ток. Этот термин может относиться к разнообразным преобразователям, которые преобразуют энергию в линейное движение.

Проволочная катушка с плунжером в SOVСоленоидный клапан используется для управления элементом в полевых условиях. Используются для перекрытия, выпуска, закрытия, распределения или смешивания жидкости.

В SOV используется следующее.

1. Корпус клапана

2. Входной порт

3. Выходной порт

4. COIL

5. Обмотка катушки

6. Проводка свинца

7. Plunger

8. Spring

Как работает соленоид: –

Среда, создаваемая электромагнитным клапаном, поступает в клапан через впускной порт (порт 2, как указано выше), среда должна проходить через закрытый и открытый плунжером клапан. Упомянутое выше изображение клапана представляет собой нормально закрытый клапан, использующий пружину, которая прижимает кончик плунжера к отверстию отверстия. Уплотнительный материал на конце плунжера предотвращает попадание среды в отверстие до тех пор, пока плунжер не будет поднят электромагнитным полем.

Соленоид предлагает быстрое и безопасное переключение, высокую надежность, долгий срок службы, хорошие средние характеристики используемых материалов, низкую мощность управления и компактный дизайн.

Работа SOV

SOV в основном используется в двухпозиционном режиме. Различные типы SOV приведены ниже:

2/2-ходовой или 2-ходовой SOV:

Например, двухходовой клапан имеет два порта, если клапан открыт. Два порта соединены, и жидкость течет через два порта; если клапан закрыт, то порт изолирован.

Если клапан открыт и на соленоид подается питание, то термин называется нормально открытым. Когда клапан закрыт, а соленоид не находится под напряжением, этот термин называется нормально закрытым.

2/2-ходовой SOV

Вышеупомянутый SOV является двухходовым SOV и также известен как 2/2-ходовой SOV.

3/2-ходовой SOV:-

В 3-ходовом SOV в нормально закрытом состоянии выход соединен между выходом и выпуском, но когда катушка находится под напряжением, выход соединен с входом.

В нормально разомкнутом состоянии выход подключен между входом/выходом, но когда катушка находится под напряжением, выход будет подключен между выходом и входом.

3/2-ходовой SOV

4/2-ходовой SOV:-

В 4-ходовом электромагнитном клапане. В нормально закрытом состоянии сначала вход соединяется с выходом 2, а выход 1 соединяется с выпуском. Когда на катушку подается питание, I/p соединяется с o/p1, а o/p2 соединяется с выхлопом.

В нормально открытом состоянии I/P соединяется с O/P1, а O/P2 соединяется с выпуском. Когда на катушку подается напряжение, I/P соединяется с O/P2, а O/P1 соединяется с выхлопом.

4/2-ходовой SOV

5/2-ходовой SOV:-

Этот SOV используется там, где требуется процесс двойного действия. В приводе двойного действия используется 5/2-ходовой SOV. Есть 1 И/П, 2 О/П, 2 Вых.

В нормально закрытом состоянии I/P соединяется с O/P2, а O/P1 соединяется с выпуском1. Когда на катушку подается напряжение, I/P соединяется с O/P1, а O/P2 соединяется с выхлопом2

В нормально разомкнутом состоянии. Когда катушка обесточена, I/P соединяется с O/P1, а O/P2 соединяется с Exhaust2. Когда на катушку подается напряжение, I/P соединяется с O/P2, а O/P1 соединяется с Exhaust1.

5/2-ходовой SOV

Разборка SOV

Читайте также

• Термопара
• РДТ
• Измерение уровня DP
• Радарный уровнемер
• Датчик давления

Электромагнитный клапан

— как они работают – Электромагнитный клапан Robocraze

– Как они работают – Робобезумие перейти к содержанию

Хотите знать, как работает электромагнитный клапан? Если да, то этот пост в блоге для вас! этот пост содержит всю необходимую информацию о электромагнитных клапанах, например, как работает электромагнитный клапан? функции цепи, типы, принцип работы и характеристики. Готовы удивиться, узнав, как работает этот удивительный продукт

Как работает электромагнитный клапан?

Соленоид представляет собой устройство, генерирующее электромагнит при прохождении через него тока, и состоит из электрической катушки, намотанной на ферромагнитный материал, например железо. Различные электромагнитные клапаны имеют другие свойства электрического тока, силы магнитного поля и механизмы регулирования жидкости. Механизм варьируется от приводов линейного действия и плунжерного типа до приводов с поворотным якорем и кулисных приводов. Клапан может иметь двухпортовую конфигурацию для управления потоком или трехходовую конфигурацию или более для переключения потоков между портами. Коллектор может вместить группу электромагнитных клапанов. Наиболее часто используемыми компонентами управления в гидротехнике являются электромагнитные клапаны. В их обязанности входит отключение, выпуск, дозирование, распределение и смешивание жидкостей. Они используются во многих областях. Быстрое и надежное переключение, длительный срок службы, высокая надежность, хорошая совместимость используемых материалов со средой, низкая мощность управления и компактная конструкция – все это преимущества соленоидов.



Электромагнитные клапаны — это клапаны с электрическим приводом. В клапане соленоид представляет собой электрическую катушку с ферромагнитным сердечником (плунжером) посередине. В исходном положении плунжер закрывает маленькое отверстие, что является основным принципом электромагнитных клапанов. Магнитное поле создается электрическим током, протекающим через катушку. Поршень выталкивается магнитным полем вверх, открывая отверстие.



Рис.1. Типовой электромагнитный клапан



Он состоит из двух основных компонентов: соленоида и корпуса клапана, железный сердечник, известный как плунжер, окружен электромагнитной индукционной катушкой (А) в центре соленоида (Е). Он может быть нормально открытым (НО) или нормально закрытым в состоянии покоя (НЗ). Обычно закрытый клапан закрыт, а нормально открытый клапан открыт в обесточенном состоянии. Катушка соленоида находится под напряжением и создает магнитное поле, когда через нее проходит ток. Это перемещает поршень и смещает усилие пружины (D), создавая между ними магнитное притяжение. Когда плунжер поднят, уплотнение (F) обычно закрывает отверстие и предотвращает поток среды. Если плунжер опускается, уплотнение (F) закупоривает отверстие и останавливает поток среды через клапан. Защитное кольцо (C) предотвращает вибрацию и гудение катушек переменного тока. При высоком или низком давлении и малом или большом расходе электромагнитные клапаны используются в самых разных областях. Эти электромагнитные клапаны работают по разным принципам, в зависимости от того, что лучше всего подходит для этой цели.



Рис.2. Компоненты электромагнитного клапана



Другими словами, на обмотку соленоида подается напряжение для создания магнитного поля. Огромная индуктивность обмотки заставляет ток развиваться постепенно. Соответственно току на сердечник соленоида действует соответствующая сила. На обмотку необходимо подать высокое напряжение, чтобы быстро создать ток для перемещения сердечника с максимально возможной силой. После завершения движения сердечник обычно можно удерживать на месте при значительно меньшем токе. Если ток не уменьшается, в обмотке теряется значительное количество энергии, и соленоид выделяет большое количество тепла. Для решения этих проблем можно использовать драйвер постоянного тока, который управляет соленоидом. Чтобы обеспечить наилучшее срабатывание и уменьшить количество энергии, используемой для удержания соленоида в нужном положении, ток можно постепенно регулировать.

Принцип работы электромагнитных клапанов — еще один способ их идентифицировать. Крошечный соленоид может обеспечить лишь небольшое усилие. Для электромагнитного клапана прямого действия необходимое усилие соленоида Fs, давление жидкости P и площадь проходного сечения A приблизительно соотносятся со следующими значениями Общее название для них — электромагнитные клапаны прямого действия. Электрическая энергия преобразуется в механическую энергию при подаче электричества, физически перемещая барьер, чтобы разрешить или заблокировать поток. После отключения питания пружина часто используется, чтобы вернуть клапан в исходное положение. Клапаны прямого действия практичны из-за своей простоты, хотя они более энергоемки, чем электромагнитные клапаны других типов.



Функции электромагнитного клапана

Для остановки, запуска, дозирования, распределения или смешивания потока газа или жидкости в трубе используются электромагнитные клапаны. Функция цепи электромагнитного клапана раскрывает его точную функцию. Ниже приводится описание 2-ходовых и 3-ходовых электромагнитных клапанов. Для полного понимания символов и понимания функциональных схем,

Двухходовой электромагнитный клапан:

Вход и выход — это два порта двухходового электромагнитного клапана. Направление потока обычно указывается стрелкой, поскольку оно необходимо для оптимальной работы. Отверстие можно открыть или закрыть с помощью двухходового клапана. Иллюстрация двухходового электромагнитного клапана показана на рис. 3.

Рис.3. Двухходовой электромагнитный клапан

Трехходовой электромагнитный клапан:

Трехходовой клапан имеет три соединительных порта. Обычно есть 2 состояния (положения), в которых он может находиться. В результате он переключается между двумя цепями. Среду можно открывать, закрывать, распределять или смешивать с помощью трехходового клапана. Изображение трехходового электромагнитного клапана показано на рис. 4.

Рис.4. Трехходовой электромагнитный клапан

Четырехходовой электромагнитный клапан:

В 4-ходовом клапане все порты по умолчанию отключены. У них есть два выпускных порта, и они производят два состояния или действия. Подключив клапан управления потоком к каждому выпускному отверстию, вы можете регулировать скорость каждого действия. Изображение 4-ходового электромагнитного клапана показано на рис. 5.

Рис.5. Четырехходовой электромагнитный клапан

Типы электромагнитных клапанов

Существует три типа электромагнитных клапанов

1. Нормально закрытый электромагнитный клапан
2. Нормально открытый электромагнитный клапан
3. Бистабильный электромагнитный клапан

1) Нормально закрытый электромагнитный клапан:

Когда обычно закрытый электромагнитный клапан обесточен, он закрывается и предотвращает поток среды. Когда на катушку подается электричество, создается электромагнитное поле, которое толкает поршень выше, преодолевая усилие пружины. Когда уплотнение сломано, отверстие теперь свободно, позволяя среде проходить через клапан. На рис. 5 показаны функциональные возможности типичного закрытого электромагнитного клапана как в деактивированном, так и в активированном состоянии.

2) Нормально открытый электромагнитный клапан:

Нормально открытый электромагнитный клапан позволяет среде течь через него, даже когда он обесточен. Когда на катушку подается ток, создается электромагнитное поле, которое толкает поршень вниз против усилия пружины. Среда не может течь через клапан из-за того, что уплотнение закрывается и садится в отверстие. Работа типично открытого электромагнитного клапана показана на Рисунке 6 как в фазах под напряжением, так и в обесточенной фазе. Для приложений, где клапан должен оставаться открытым в течение длительного времени, нормально открытый электромагнитный клапан является лучшим вариантом, поскольку он потребляет меньше энергии.

3) Бистабильный электромагнитный клапан:

Временный источник питания может переключать бистабильный или фиксирующий электромагнитный клапан. Тогда он останется бессильным в этом состоянии. В результате он не является ни нормально открытым, ни нормально закрытым, поскольку сохраняет свое текущее состояние при отсутствии питания. Вместо пружины для этого используются постоянные магниты.



Принцип работы электромагнитного клапана:

Прямого действия:

На рис. 2 показаны компоненты и принцип работы электромагнитных клапанов прямого действия. Когда на обычно закрытый клапан не подается питание, уплотнение клапана и плунжер (E) закрывают отверстие (F). Это закрытие осуществляется пружиной (D). При подаче питания на катушку (А) создается электромагнитное поле, которое притягивает поршень вверх и смещает усилие пружины. В результате отверстие открывается, и теперь среда может проходить через него. Идентичные части составляют обычно открытый клапан, который работает противоположно. Диаметр отверстия и магнитная сила электромагнитного клапана тесно связаны с максимальным рабочим давлением и расходом. Электромагнитные клапаны прямого действия часто используются при относительно низких скоростях потока. Электромагнитные клапаны с прямым приводом можно использовать от 0 бар до максимально допустимого давления, поскольку им не требуется минимальное рабочее давление или перепад давления.

Непрямого действия:

Рис.6. Принцип непрямого действия



Электромагнитные клапаны непрямого действия, также известные как сервоуправляемые или пилотные клапаны, открывают и закрывают клапан, используя разность давлений между средой на входе и выходе клапана. В результате им обычно требуется минимальный перепад давления около 0,5 бар. На рис. 6 показан электромагнитный клапан непрямого действия. Диафрагма или резиновая мембрана разделяет впускной и выпускной порты. Крошечное отверстие в мембране позволяет среде проходить от входа в верхний отсек. Обычно закрытый электромагнитный клапан непрямого действия остается закрытым до тех пор, пока присутствует входное давление (над мембраной) и поддерживающая пружина. Узкий проход соединяет порт низкого давления с камерой над мембраной. Плунжер и уплотнение клапана ограничивают это соединение, когда клапан закрыт. Это «пилотное» отверстие имеет диаметр, превышающий диаметр отверстия в мембране. Пилотное отверстие открывается при срабатывании соленоида, что снижает давление над мембраной. Мембрана будет приподнята в результате разницы давлений с каждой стороны мембраны, позволяя среде течь от входного отверстия к выходному отверстию. Идентичные части составляют обычно открытый клапан, который работает противоположно. Тем не менее, небольшой соленоид может контролировать высокую скорость потока из-за эффекта усилителя дополнительной камеры давления над мембраной. Поток среды в одном направлении является единственным применением непрямых электромагнитных клапанов. В приложениях, требующих большого желаемого расхода и подходящего перепада давления, используются электромагнитные клапаны с непрямым приводом.

Полупрямого действия:

Рис.7. Принцип полупрямого действия



Характеристики клапанов прямого и непрямого действия объединены в электромагнитных клапанах полупрямого действия. Благодаря этому они могут работать при нулевом баре, сохраняя при этом высокую скорость потока. Они имеют подвижную мембрану с крошечными отверстиями и камерами давления с обеих сторон и по внешнему виду напоминают непрямые клапаны. Прямое соединение поршня соленоида с мембраной знаменует собой различие. На рис. 7 показан электромагнитный клапан полупрямого действия. Мембрана непосредственно поднимается, когда поршень поднимается, открывая клапан. Плунжер одновременно вызывает открытие второго отверстия в мембране, которое имеет немного больший диаметр, чем первое отверстие. В результате происходит снижение давления в камере над мембраной. В результате мембрана поднимается как за счет разницы давлений, так и за счет плунжера.

3-ходовой прямого действия:

Работа 3-ходового электромагнитного клапана зависит от того, хотите ли вы смесительный (два входа и один выход) или разделительный (один вход и два выхода) клапан. Способность клапана работать в обоих направлениях известна как функция универсальной схемы. Однако в каждом штате подключено только два порта. В качестве примера на рис. 8 показан трехходовой электромагнитный клапан прямого действия.

Рис.8. Принцип трехходового прямого действия



Одновременно подключено только два порта. На рис. 8 плунжер имеет два седла клапана и отверстия сверху и снизу. Чтобы направить среду в правильном направлении потока, один из них открыт, а другой закрыт в любой момент времени.



Специальные характеристики электромагнитного клапана

• Электричество снижено на величину, достаточную для удержания клапана на месте, когда для его открытия или закрытия используется короткий импульс тока. Это способствует энергосбережению.
• С фиксацией: Для применений, требующих низкочастотного переключения, можно выбрать вариант с фиксацией или импульсной катушкой. Короткий электрический импульс используется для активации клапана и перемещения плунжера. Затем плунжер удерживается в этом месте без помощи дополнительной пружины или магнитного поля с помощью постоянного магнита. В результате тепловыделение клапана и потребляемая мощность снижаются.
• Высокое давление: Версии для высокого давления выдерживают давление до 250 бар.
• Повышенная безопасность и удобство обеспечиваются дополнительной функцией ручного управления во время ввода в эксплуатацию, тестирования, технического обслуживания и в случае отключения электроэнергии. В некоторых вариантах, когда ручное управление заблокировано, клапан не может приводиться в действие электрически.
• Отделение среды от рабочих частей клапана возможно благодаря конструкции разделения сред, что делает его отличным вариантом для абразивных или слегка загрязненных сред.
• Вакуум:  Для грубого вакуума подходят клапаны, которым не требуется минимальный перепад давления. Для этих целей эффективно работают универсальные электромагнитные клапаны прямого или полупрямого действия. Существуют специальные вакуумные версии для требований с более строгим уровнем утечки.



Заключение

:

Из этого сообщения в блоге мы узнали, что электромагнитные клапаны являются важнейшими элементами в системах контроля жидкости, используя электромагнитную энергию для управления движением жидкостей или газов. Понимание того, как работает электромагнитный клапан, имеет решающее значение для выбора подходящего типа для вашего точного применения, гарантирующего профессионализм и надежность в работе. Эти клапаны играют ключевую роль в сохранении потока жидкости, поэтому инвестиции в электромагнитные клапаны высшего качества гарантируют оптимальную производительность и долговечность вашей системы.



Если вам нравится наша работа, не забудьте поделиться этим постом и оставить свое мнение в поле для комментариев.

Пожалуйста, ознакомьтесь с другими сообщениями в блоге о популярной электронике

Убедитесь, что вы ознакомитесь с нашим широким ассортиментом продуктов и коллекций (мы предлагаем несколько захватывающих сделок!) 19 декабря 2022 г.

Robocraze — самый надежный в Индии магазин робототехники и товаров для дома. Мы стремимся способствовать росту знаний в области встроенных систем, Интернета вещей и автоматизации.

Часто задаваемые вопросы

1. Для чего используется электромагнитный клапан?

Электромагнитный клапан представляет собой интересное электромеханическое устройство, используемое в различных отраслях промышленности для регулирования жидкости, управления воздухом или газом, а также в процессах очистки воды. В своей основе он состоит из соленоида (электромагнита) и узла клапана с подвижным приводом. При активации соленоида привод перемещается таким образом, что открывает или закрывает клапан, тем самым регулируя поток среды. Благодаря своей надежности, долговечности и простоте управления с помощью электрических сигналов электромагнитные клапаны стали повсеместно использоваться в системах отопления, вентиляции и кондиционирования воздуха, автомобильной промышленности и в области промышленной автоматизации.

2. Что такое электромагнитный клапан и его типы?

Электромагнитный клапан — загадочное электромеханическое чудо, предназначенное для управления движением жидкостей и газов с невероятной точностью. Он использует силу электричества, направляя его через витой проводник для создания магнитной силы, которая либо притягивает, либо отталкивает поршень, тем самым регулируя поток через клапан. Но не заблуждайтесь, не все электромагнитные клапаны одинаковы! Существует тип прямого действия, который мгновенно реагирует на ток, вариант с пилотным управлением, который использует вторичный механизм для выполнения своей функции, а также двухходовые и трехходовые клапаны, которые предлагают различные уровни управления потоком. Итак, пристегнитесь, пора погрузиться в увлекательный мир электромагнитных клапанов!

3. Электромагниты переменного или постоянного тока?

Соленоид представляет собой электрически активируемое устройство, которое преобразует электрическую энергию в линейную механическую силу. Электрический ток, подаваемый на соленоид, может представлять собой переменный ток (AC) или постоянный ток (DC), что существенно влияет на его функциональность и пригодность для различных применений. Соленоиды переменного тока, характеризующиеся пульсирующим включением и выключением, идеально подходят для использования в ситуациях, требующих циклической активации, например, в механизмах блокировки или релейных системах. С другой стороны, соленоиды постоянного тока, которые генерируют постоянную силу, незаменимы для задач, требующих постоянного давления, таких как стартеры в автомобилях или системы клапанов. Выбор между соленоидами переменного и постоянного тока является важным фактором, поскольку он влияет на такие факторы, как мощность, надежность и энергопотребление соленоида.

Компоненты и расходные материалы

Электромагнитный клапан 12 В 2 Вт

Электромагнитный клапан 12 В 2 Вт

Обычная цена

рупий 1026

Цена продажи

рупий 1026

Обычная цена

рупий 1280

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Электромагнитный клапан 12В-24В (Синий)

Электромагнитный клапан 12–24 В (синий)

Обычная цена

рупий 239

Цена продажи

рупий 239

Обычная цена

рупий 295

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Обычная цена

рупий 239

Цена продажи

рупий 239

Обычная цена

рупий 295

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Электромагнитный клапан 230В

Электромагнитный клапан 230 В

Обычная цена

рупий 284

Цена продажи

рупий 284

Обычная цена

рупий 354

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Обычная цена

рупий 284

Цена продажи

рупий 284

Обычная цена

рупий 354

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Электромагнитный клапан 12В

Электромагнитный клапан 12 В

Обычная цена

рупий 245

Цена продажи

рупий 245

Обычная цена

рупий 360

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Обычная цена

рупий 245

Цена продажи

рупий 245

Обычная цена

рупий 360

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Соленоид постоянного тока 12 В для электрического дверного замка

Электромагнитный клапан постоянного тока 12 В для электрического дверного замка

Обычная цена

рупий 309

Цена продажи

рупий 309

Обычная цена

рупий 403

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Обычная цена

рупий 309

Цена продажи

рупий 309

Обычная цена

рупий 403

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Электромагнитный клапан 12v 1/2in солнечный водонагреватель

Электромагнитный клапан 12 В 1/2 дюйма Солнечный водонагреватель

Обычная цена

рупий 349

Цена продажи

рупий 349

Обычная цена

рупий 411

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Обычная цена

рупий 349

Цена продажи

рупий 349

Обычная цена

рупий 411

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Вам также может быть интересно прочитать:

– Robocraze –

Что такое пистолеты для горячего клея

– Robocraze –

NEMA 17 – Принцип работы шагового двигателя с высоким крутящим моментом

– Robocraze –

Двигатель дрона – с чего начать?

Часто задаваемые вопросы

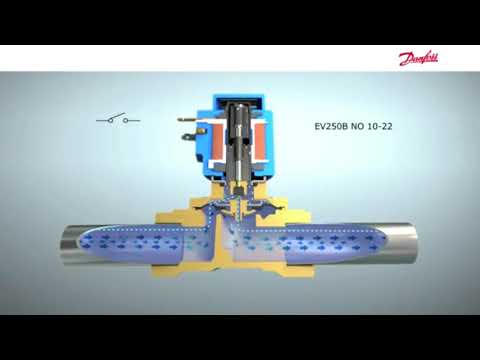

1. Для чего используется электромагнитный клапан?

Электромагнитный клапан представляет собой интересное электромеханическое устройство, используемое в различных отраслях промышленности для регулирования жидкости, управления воздухом или газом, а также в процессах очистки воды. В своей основе он состоит из соленоида (электромагнита) и узла клапана с подвижным приводом. При активации соленоида привод перемещается таким образом, что открывает или закрывает клапан, тем самым регулируя поток среды. Благодаря своей надежности, долговечности и простоте управления с помощью электрических сигналов электромагнитные клапаны стали повсеместно использоваться в системах отопления, вентиляции и кондиционирования воздуха, автомобильной промышленности и в области промышленной автоматизации.

2. Что такое электромагнитный клапан и его типы?

Электромагнитный клапан — загадочное электромеханическое чудо, предназначенное для управления движением жидкостей и газов с невероятной точностью. Он использует силу электричества, направляя его через витой проводник для создания магнитной силы, которая либо притягивает, либо отталкивает поршень, тем самым регулируя поток через клапан. Но не заблуждайтесь, не все электромагнитные клапаны одинаковы! Существует тип прямого действия, который мгновенно реагирует на ток, вариант с пилотным управлением, который использует вторичный механизм для выполнения своей функции, а также двухходовые и трехходовые клапаны, которые предлагают различные уровни управления потоком. Итак, пристегнитесь, пора погрузиться в увлекательный мир электромагнитных клапанов!

3. Электромагниты переменного или постоянного тока?

Соленоид представляет собой электрически активируемое устройство, которое преобразует электрическую энергию в линейную механическую силу. Электрический ток, подаваемый на соленоид, может представлять собой переменный ток (AC) или постоянный ток (DC), что существенно влияет на его функциональность и пригодность для различных применений. Соленоиды переменного тока, характеризующиеся пульсирующим включением и выключением, идеально подходят для использования в ситуациях, требующих циклической активации, например, в механизмах блокировки или релейных системах. С другой стороны, соленоиды постоянного тока, которые генерируют постоянную силу, незаменимы для задач, требующих постоянного давления, таких как стартеры в автомобилях или системы клапанов. Выбор между соленоидами переменного и постоянного тока является важным фактором, поскольку он влияет на такие факторы, как мощность, надежность и энергопотребление соленоида.
