Принцип работы гидравлического пресса разного назначения
Одним из самых эффективных и экономичных методов изготовления заготовок для дальнейших переделов является обработка давлением. В основу этого процесса положена способность металла к пластической деформации и «перетеканию» из одной части заготовки в другую при приложении значительных усилий. Для обработки металлов давлением применяют кузнечно-прессовое оборудование, среди которого отдельное место занимают гидравлические прессы. Кроме холодной и горячей штамповки объемных изделий они используются для гибки, резки, выдавливания, пробивки и правки листовых материалов, а также для соединения металлических деталей под давлением.
Оглавление:
- Гидродинамика процесса
- Главные элементы
- Схема работы
- Разновидности прессов
- О ручном приводе
Главный рабочий орган таких прессов — гидравлический цилиндр, с помощью которого создается усилие, деформирующее заготовку. Это давно известная и отработанная технология, основанная на хорошо изученных физических принципах.
В отличие от кривошипного и винтового прессового оборудования, в котором прессовое действие на заготовку осуществляется за счет работы традиционных механических устройств, принцип работы гидравлического пресса основан на правилах гидродинамики, в частности на хорошо известном физическом законе, согласно которому давление на поверхность жидкости передается внутри среды одинаково во всех направлениях.
Физика процесса

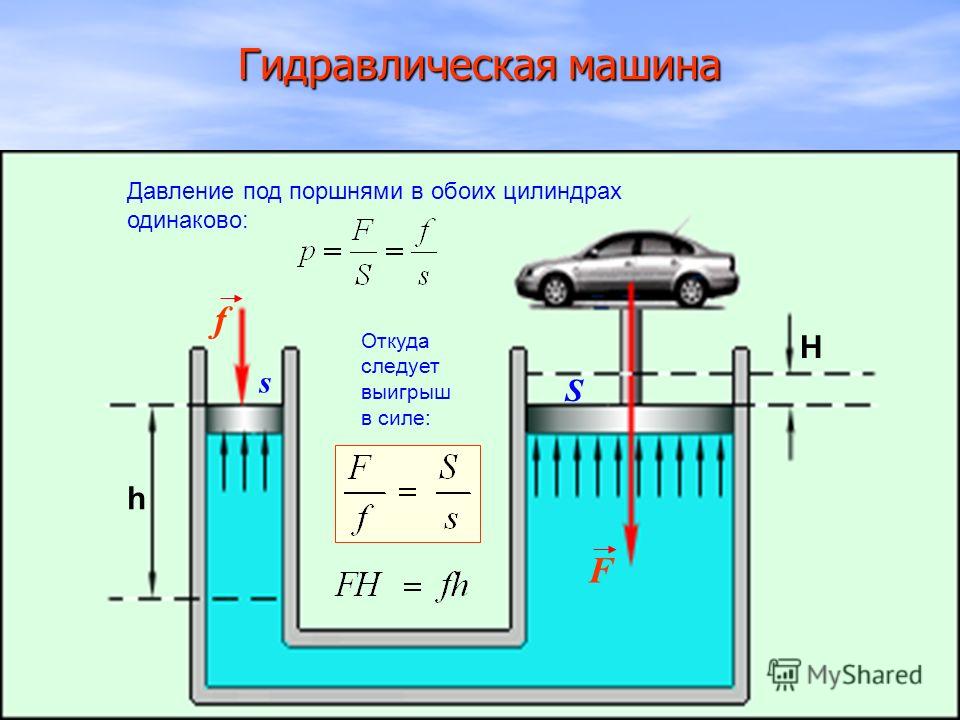

Помимо того, что давление в жидкой среде распространяется равномерно во все стороны, в системе из двух сообщающихся сосудов с гидравлическими цилиндрами и поршнями разного диаметра, давление на один поршень будет передаваться другому без изменений по причине несжимаемости жидкости, объем которой будет всегда постоянен.
Величина давления определяется по формуле: P= F/S, где F — сила, а S — площадь. Но поскольку эта величина в обоих цилиндрах одинакова, а площади поршней разные, то сила воздействия на жидкость малым поршнем будет меньше силы, с которой больший поршень действует на внешнюю среду, на столько, на сколько отличаются их площади. В гидравлической системе из двух цилиндров при нажатии на малый поршень площадью 1 см2 с силой 1 Н, больший поршень площадью 2 см2 будет двигаться вверх с усилием 2 Н, при этом проходя вдвое меньшее расстояние. Работа такой системы построена на том же принципе, что и рычаг, только здесь выигрыш в силе равен отношению площадей поршней.
Конструкция

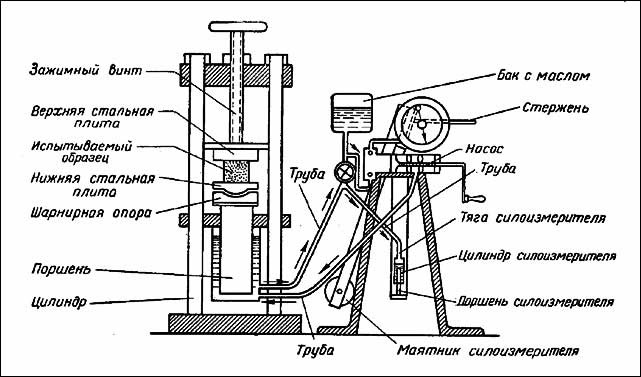

Все прессовое оборудование с гидроприводом имеет примерно одинаковую конструкцию и состав компонентов, выполняет похожую работу и в принципе отличается только ориентацией движения рабочего органа, а также количеством цилиндров, создающих прессовое усилие.
Вертикальный двухколонный гидропресс средней мощности, как правило, состоит из следующих узлов и агрегатов:
- станина с двумя вертикальными цилиндрическими колоннами, соединенными верхней перекладиной;
- рабочий стол, смонтированный на верхней плоскости станины;
- подвижная траверса (ползун), перемещающаяся вверх и вниз по колоннам;
- установленный на верхней перекладине главный цилиндр с поршнем (плунжером), передний конец которого закреплен по центру подвижной траверсы;
- два возвратных гидроцилиндра, установленных параллельно колоннам;
- устройство выталкивания заготовки;
- гидронасос с электродвигателем и гидравлическая система подачи жидкости к цилиндрам;
- аппаратура переключения режимов работы пресса.
В состав пресса входит оснастка для установки и закрепления верхней и нижней частей штампа на ползуне и рабочем столе.
Порядок действий
Исходное положение оборудования перед началом процесса прессования выглядит так: траверса с верхней частью штампа находится в поднятом положении, а на столе закреплена его нижняя часть.
Если стол подвижный, то он выводится из-под пресса для размещения горячей или холодной заготовки в нижней части штампа, а затем возвращается на место. Если неподвижный — для загрузки заготовки используется подъемно-транспортное оборудование.
После установки заготовки в зоне обработки гидравлического пресса включается насос и происходит нагнетание масла в гидросистему. При достижении нормативного давления в главном цилиндре плунжер с траверсой начинают двигаться вниз по направляющим колоннам. Их скорость движения напрямую зависит от длины и частоты ходов поршня гидронасоса, а также от соотношения его площади с площадью плунжера главного цилиндра. В нижней точке рабочей зоны траверса с усилием прижимает верхнюю часть штампа к заготовке, выполняя операцию прессования. После ее выполнения происходит переключение режима работы пресса: выключается гидронасос высокого давления и рабочая жидкость подается в возвратные гидроцилиндры, которые поднимают траверсу в исходное положение. В конце операционного цикла включается устройство выталкивания заготовки из нижней части штампа и на этом работа заканчивается.
Принцип работы гидропривода позволяет реализовывать как постоянное, так и переменное движения, а также изменять усилие по заданному графику. Поэтому гидропрессы используют не только для штамповки, но и для свободной ковки и обжимки крупногабаритных литых заготовок. Такое применение также связано с тем, что ковочные молоты обычно имеют меньшую по размеру рабочую зону и не могут обеспечить не только нужное усилия прессования, но и сопоставимую с прессами длину обработки.
Кратко о видах прессов
Хотя устройство и принцип действия гидравлического прессового оборудования примерно одинаков, оно делится на отдельные виды, которые классифицируют как по признаку технологии прессования, так и по особенностям работы отдельных узлов и агрегатов. В соответствии с этим выделяют следующие виды гидравлических прессов:
- Прессы для объемной обработки давлением горячих и холодных заготовок. Сюда же входят гибочные прессы и установки для высечки, пробивки.
- Штамповочные прессы специального назначения.
- Прессы для изготовления прутков, труб, профилей (в том числе экструдеры).
- Установки холодно-штампового выдавливания.
- Оборудование для спрессовывания порошковых материалов.
- Прессы-гидростаты;
- Ковочные прессы.
Отдельную категорию составляет прессы для брикетирования металлостружки, макулатуры и твердых отходов. Принцип работы этих установок такой же, как и у промышленного оборудования, но они имеют гораздо меньшую мощность и более простую конструкцию. Дополнительные классифицирующие признаки, которые, тем не менее, часто добавляются к названиям гидравлического прессового оборудования — это горизонтальная или вертикальная ориентация колонн и рабочих цилиндров, а также их количество.
Ручной пресс
Основные отличия гидравлических прессов с ручным приводом от мощного производственного оборудования — это небольшое усилие прессования, а также гораздо меньший вес и габаритные размеры.
В качестве привода в них применяются ручные механизмы, с помощью которых оператор создает необходимое давление в гидросистеме. Ручной пресс действует на основании тех же законов гидродинамики, что и промышленный гигант, но создает гораздо меньшее прессовое усилие по причине малого диаметра главного цилиндра.
Чаще всего такие прессы представляют собой конструкцию портального типа: устойчивое основание с двумя вертикальными стойками, соединенными верхней поперечиной, на которой установлен рабочий цилиндр. К стойкам крепится горизонтальная поперечина (траверса) с площадкой, выступающей в роли рабочего стола. Малый гидроцилиндр, как правило, смонтирован в нижней части стойки и соединен с главным цилиндром гибким шлангом. Принцип действия такого пресса достаточно прост:
- Траверса поднимается на нужную высоту и фиксируется штифтами.
- На площадку помещается деталь, а к плунжеру главного цилиндра крепится прессовый инструмент.
- Оператор, действуя рычагом или педалью, поднимает гидравлическое давление.
- Плунжер движется вниз и инструментом давит на деталь до тех пор, пока это действие не приведет к заданному результату.
- После сброса давления плунжер поднимается вверх, и деталь снимается с площадки.
Выпускаются ручные прессы, у которых оба цилиндра гидравлического привода объединены в один корпус (по принципу гидравлического домкрата), который располагается на верхней поперечине. Также существуют одностоечные варианты и прессы с горизонтальной ориентацией. Технические характеристики ручного пресса:
- усилие, тонны;
- ход плунжера, мм;
- диапазон перемещения траверсы, мм;
- вес, кг;
- габариты, мм.
Наибольшее распространение получили ручные прессы с усилием от 5 до 30 тонн и весом 80-200 кг. Их основные потребители — небольшие производства и авторемонтные мастерские, которые используют такое оборудование для запрессовки и извлечения подшипников и втулок, правки и гибки металла, склейки под давлением, пробивки и выдавливания.
Гидравлический пресс. Принцип работы
|
|
|
|||||||||||||||||||||
Первые полторы тысяч разложений.
Действие гидравлического пресса основано на физическом законе, согласно которому давление, оказываемое на жидкость, заключённую в сосуд, распространяется равномерно по всему ее объёму и воспринимается всеми стенками сосуда.
Угол между ними.
Матрица смежности онлайн
Принцип работы и ремонт гидравлических прессов
/ремонт прессов/
Качественный ремонт прессов в Беларуси и России.
Гидравлический пресс — это устройство для получения высокого давления сжатия какого-то вещества, вытеснение жидкостей, изменения формы изделий, подъема и перемещения тяжестей. Возникнув в конце XVIII века, гидравлический пресс использовался в основном для пакетирования сена, выдавливания виноградного сока, отжима масла и др.. Позже его стали применять для ковки слитков, промышленного листового и объемной штамповки, гибки, правки, выдавливания труб и профилей, брикетирования отходов, прессования порошковых материалов, покрытия кабелей металлической оболочкой и т.д. В настоящее время гидравлические прессы используются практически на каждом промышленном предприятии. Оборудование незаменимо на производстве изделий из пластмассы, резины, фанеры, алмазов и текстолита.
Принцип работы гидравлического пресса
Гидравлический пресс — это машина, которая позволяет при приложении малого усилия в одном месте, получать большое в другом месте.

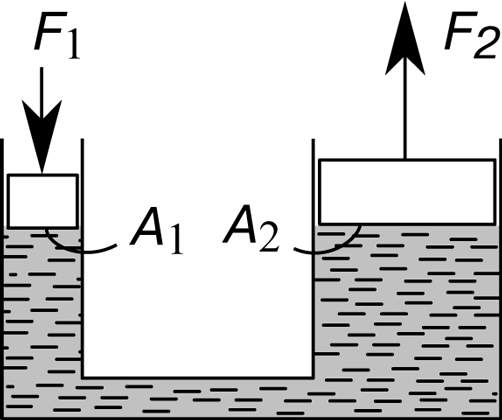

Его конструкция базируется на двух соединенных цилиндрах (с поршнями) разного диаметра, заполненных водой, маслом или другой жидкостью. По законам гидростатики давление (сила, действующая на единицу площади) в любом месте жидкости (или газа), находящегося в состоянии покоя, одинаковый во всех направлениях и одинаково передается во всем объеме.
Это закон Паскаля, названный по имени французского философа и ученого Б. Паскаля. Если до малого поршня приложить силу F1, то давление в жидкости увеличится на величину F1/S1, где S1 — площадь малого поршня. Это давление передастся большому поршню, а значит: F1 / S1 = F2 / S2, откуда F2 = (A2/A1) F1. Если площадь S2 гораздо больше площади S1, то сила F2 будет намного больше силы F1.
Такой принцип действия гидравлического пресса широко используется в технике. Следует иметь в виду, что работа, которая осуществляется силой F1, должна (при пренебрежении трением) равна работе, совершаемой против силы F2. Если через l обозначить перемещение поршня, то это можно записать в виде F1l1 = F2l2, откуда l2 = (F1/F2) l1, то есть перемещение большого поршня гораздо меньше, чем малого.
Классификация гидравлических прессов
Гидравлические прессы в зависимости от технологического назначения отличаются друг от друга конструкцией основных узлов, их расположением и количеством, а также величиной основных параметров Pн, Z, H, A? B (Z — открытая высота штампового пространства; H — полный ход подвижной перекладины; A ? B — размеры стола).
По технологическому назначению гидравлические прессы подразделяют на прессы для металла и для неметаллических материалов. В свою очередь прессы для металла подразделяют на пять групп:
- для ковки и штамповки;
- для выдавливания;
- для листовой штамповки;
- для правильных и сборочных работ;
- для обработки металлических отходов.
Из-за большого многообразия типов гидравлических прессов приведем значения номинальных усилий PH наиболее распространенных.
Из прессов первой группы можно назвать следующие: ковочные — свободная ковка со штамповкой в подкладных штампах, Рн = 5-120 МН; штамповочные — горячо объемная штамповка деталей из магниевых и алюминиевых сплавов, Рн = 10-700 МН; прошивные — глубокая горячая прошивка стальных заготовок в закрытой матрице, Рн = 1,5-30 МН; протяженные — протягивание стальных поковок через кольца, Рн = 0,75-15 МН.
Из второй группы прессов можно отметить прессы трубопруткови и прутков-профильные — прессование цветных сплавов и стали, Рн = 0,4-120 МН.
С третьей группы назовем следующие прессы: листоштамповочных простого действия, Рн = 0,5-10 МН; вытяжные — глубокая вытяжка цилиндрических деталей, Рн = 0,3-4 МН, для штамповки резиной Рн = 20-200 МН, для бортування, фланцювання , кузнечно-прессового оборудования толстолистового материала, Рн = 3-45 МН; гибкие — сгибание толстолистового материала в горячем состоянии, Рн = 3-200 МН.
С пятой группы отметим гидравлические прессы пакетировочные и Брикетировочные для прессования отходов типа металлической стружки и обрезков листового металла, Рн = 1-6 МН. Гидравлические прессы для неметаллических материалов включают прессы порошков, пластмасс и для прессования древесностружечных листов и плит.
Технологическое назначение гидравлического пресса определяет конструкцию станины (колонна, двухстоечная, одностоечная, специальная), тип, исполнение и число цилиндров (плунжерный, дифференциально-плунжерный, поршневой и т.
д.).
Цилиндры плунжерного и дифференциально-плунжерного типа являются цилиндрами простого действия. Рабочий цилиндр дифференциально-плунжерного типа применяется в случае, когда через рабочий плунжер, например, должна проходить игла. Цилиндры поршневого типа чаще применяются при использовании масла в качестве рабочей жидкости. В этом случае уплотнительным элементом самого поршня будут поршневые кольца. Цилиндр поршневого типа является цилиндром двойного действия.
У гидравлического пресса с нижним расположением рабочего цилиндра и неподвижной станиной могут применяться и цилиндры обратного хода, в этом случае возврат подвижных частей в исходное положение происходит под действием их веса. Рабочий цилиндр при этом соединяется с наполнительным баком.
По количеству рабочих цилиндров прессы подразделяются на одно-, двух-, трех- и многоцилиндровые.
Привод и оборудование гидропрессовых установок
В состав гидравлической прессовой установки входят:
- собственно гидравлический пресс;
- рабочая жидкость;
- источник жидкости высокого давления;
- привод;
- приемники для жидкости — баки;
- трубопровод с соответствующей аппаратурой, соединяющий все указанные элементы в единую систему;
- электропривод.
Тип привода определяется источником жидкости высокого давления, который питает пресс во время рабочего хода. Оно значительно влияет на схему и действие гидропрессового установки, в связи с чем последние классифицируют по этому признаку.
При насосных безакумуляторних приводах питание гидравлического пресса рабочей жидкостью высокого давления осуществляется непосредственно от насосов.
В насосно-аккумуляторных приводов прессов относят приводы, которые осуществляют питание гидравлического пресса рабочей жидкостью при рабочем ходе одновременно от аккумулятора и насоса.
В мультипликаторных приводах питание пресса во время рабочего хода осуществляется мультипликатором, который подает рабочую жидкость определенными порциями в гидравлический пресс. Мультипликатор — это что-то вроде одноцилиндрового насоса. Тип привода характеризует принципиальные свойства прессовой установки.
Для характеристики гидропрессового установки необходимо указывать не только тип привода, а род рабочей жидкости, который применяется определяет конструктивные особенности прессовой установки, например, маслонасосные безакумуляторний привод.
При насосно-аккумуляторном приводе аккумулятор накапливает энергию в течение полного цикла работы гидравлического пресса для осуществления рабочего хода. В результате нагрузка насоса и электродвигателя становится равномерным. Недостаток насосно-аккумуляторной поводу в том, что расход энергии не зависит от сопротивления поковки.
Для насосного безакумуляторного поводу мощность насоса и электродвигателей определяется максимальной мощностью развивается прессом. Привод расходует энергию в соответствии с работой, которую осуществляют гидравлическим прессом.
Ремонт гидрораспределителей гидропресса следует проводить у специалистов, а не самостоятельно.
Привод от парового или воздушного мультипликатора расходует энергию независимо от сопротивления поковки. Он может обеспечить большого количества коротких ходов, часто повторяются. Привод от механического мультипликатора обеспечивает расход энергии в зависимости от осуществляемой работы, большое количество ходов, повторяются, и постоянный уровень проникновения бойка в металл.
Ремонт гидравлических прессов
Прежде чем браться за техобслуживание и тем более ремонт гидросистем прессов, советуем правильно оценить свои силы и знания в области гидравлики. Мы настоятельно рекомендуем сначала пройти курсы повышения квалификации по специальности гидравлика, в крайнем случае можно пройти дистанционные курсы гидравликов, тем более, что заказать этот курс можно не выходя из дома. Это вам обойдётся несопоставимо дешевле, чем если станет ваш гидропресс, из-за того, что вы залили в него не то масло, или смешали с другим (Этого делать ни в коем случае нельзя – смотри “Базовый курс практической гидравлики, там сказано, что после этого будет), после чего переклинит распределитель, в результате чего выйдет из строя насос. В итоге этот пресс будут смотреть уже специалисты сервиса.
Гидравлическое промышленное оборудование стоит достаточно дорого, стоимость некоторых прессов очень велика, а потому ремонт гидросистем является услугой нужной и востребованной.
При этом, конечно же, возникает ряд вопросов, с которыми сталкивается владелец гидравлического оборудования – что, к примеру, выгоднее, ремонт, или приобретение новых деталей, особенно если надо провести ремонт гидронасоса, а то и всего пресса?
Как правило, приобретение новых деталей или пресса – мера крайняя, вынужденная, когда опытный специалист по гидравлической, электрической и электронной системам пришел к выводу, что ремонт не поможет наладить высокопроизводительную работоспособность и восстановить ее эксплуатационные характеристики.
Гидравлика прессов основана на работе нескольких цилиндров, которые работают в тактовом режиме, и если хотя бы один цилиндр или система управления выходят из строя, то в целом конструкция не работает в правильном направлении, а то и вообще останавливается. Для решения этой проблемы необходимо участие специалиста-гидравлика.
На многочисленных предприятиях, где пресс, как система общего функционала постоянно востребована, поломка данного агрегата чревата неприятными последствиями.
Поэтому очень важно своевременно осуществить наладку, чтобы избежать более сложных проблем и не останавливать производственный процесс. Для выполнения работ по ремонту гидравлических прессов специалист-гидравлик выезжает к заказчику.
Основные виды ремонта осуществляемые специалистами УП”Белгидросила”:
- ремонт гидравлики, замена резинотехнических изделий;
- ремонт электрооборудования;
- ремонт гидроавтоматики и электроавтоматики;
- пусконаладочные работы.
Дистанционное образование по гидравлике!
Гидравлический пресс. Принцип работы и производитель. Это простое устройство, которое помогает сжимать различные материалы, такие как металл, пластик, бетон и химические вещества.
Давайте рассмотрим все различные типы гидравлических прессов, правильное использование и когда вам нужно их использовать здесь:
«Гидравлический пресс — это машинный пресс, который создает сжимающее усилие с помощью гидравлического цилиндра и использует гидравлический рычаг.
вместо механического рычага». В этом процессе винтовые домкраты, кривошип и эксцентрик заменяются штоком поршня, толкателем и блоком.
В гидравлических прессах используется гидравлический цилиндр, содержащий жидкость, например масло.
Гидравлические прессы используются для приложения усилия за счет механического преимущества гидравлического цилиндра.
Машина может быть одностороннего или двустороннего действия, в зависимости от направления приложения давления.
Гидравлические прессы обычно используются в промышленности, часто для прессования металлических и пластиковых деталей в формы, но могут также сжимать твердые тела, такие как почва или камень.
Основной принцип работы гидравлического пресса:
Гидравлический пресс использует принципы закона Паскаля для создания силы путем сжатия замкнутой жидкости.
Согласно закону, когда в замкнутой жидкости действует давление, изменение принуждения распространяется на всю жидкость.
Механическая мощность передается на все устройство, даже если вы нажимаете только на часть его поверхности.
В автоматическом прессе есть поршни: один меньшего размера, который прикладывает небольшое усилие к определенным материалам, а другой больше, производит больше энергии, чем первый.
Принцип работы гидравлического пресса:
Теперь давайте разберемся с фундаментальным принципом работы гидравлического пресса здесь:
Гидравлический пресс функционирует за счет применения перепада давления между двумя поршнями для создания сжимающей силы на многие порядки. больше, чем сила, приложенная механическими средствами.
Его простейшая форма состоит из двух поршней одинакового размера, соединенных заполненной жидкостью трубкой. Когда оператор толкает один поршень вверх, жидкость внутри цилиндра проталкивается через насос во второй поршень.
Создает одинаковое усилие вниз на оба поршня. Следовательно, любой материал между ними подвергается давлению во всех направлениях.
См. также: Учебная система по силовой электронике: введение и работа
Различные области применения гидравлического пресса:
ковка, прессование пищевых и других расходных материалов, металлообработка, сварка, изготовление приборов, строительство самолетов и т. д.
Именно поэтому гидравлический пресс широко применяется во многих отраслях промышленности, таких как автомобильная, аэрокосмическая, военная, строительная и т. д.
2. Гидравлические прессы обеспечивают надежный и экономичный способ приложения давления к объекту.
Эти машины используются в промышленных и коммерческих целях, поскольку они могут обрабатывать большие объемы давления, а также они используются в академических учреждениях для обучения и исследований.
3. Гидравлические прессы идеально подходят для многих тяжелых работ, таких как штамповка и формовка листового металла, экструдирование пластиковых труб, пресс-форм и штампов, гибка труб большого диаметра и ковка.
Гидравлические прессы обычно используются при изготовлении таких продуктов, как консервные банки, кузова грузовиков и обшивка крыш домов.
4. Гидравлические прессы используются в обрабатывающей промышленности для выполнения многочисленных задач, таких как формование, штамповка, прессование и гибка металлических изделий. Гидравлические прессы оцениваются в тоннах, что означает силу, которую пресс может оказывать на металлические слитки.
5. Гидравлический пресс является эффективным инструментом для формовки металлов и пластмасс, и он может пробивать или изгибать материалы в различные формы. Гидравлические прессы обычно ценны для мастерских в производственных целях.
Типы гидравлических прессов:
Существует несколько типов гидравлических прессов, каждый из которых имеет свои особенности. Сообщите нам об этом подробнее здесь:

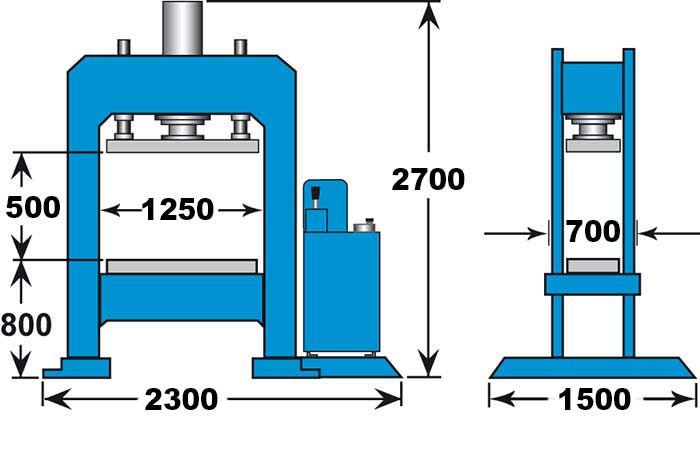

1. Гидравлический пресс с Н-образной рамой:
Гидравлический пресс с Н-образной рамой представляет собой большое механическое устройство, использующее гидравлическое давление для приложения силы к объекту.
Состоит из стальной рамы, цилиндра пресса, насоса и подвижной балки, образуя букву «Н».
Преимущество для различных применений, в том числе для ремонта и технического обслуживания, а также на производственных линиях для сборки.
Гидравлические прессы с H-образной рамой подходят для средних и малых объемов производства. Простая, прочная конструкция подходит для широкого спектра применений и упрощает техническое обслуживание.
2. Гидравлический пресс с C-образной рамой:
Гидравлические прессы с C-образной рамой доступны в моделях с одной (C-образная) и двухколонной (D-образная) колонками.
Отличаются исключительной жесткостью, принципиальным расположением, темпом и выдающейся точностью. Эти прессы идеально подходят для номинальных операций и требуют ограниченной площади пола.
Одностоечные гидравлические прессы с С-образной рамой обеспечивают превосходную жесткость направляющих и высокую скорость.
Гидравлические прессы с С-образной рамой представляют собой мощные ручные или полуавтоматические машины, используемые в различных отраслях промышленности для выполнения различных работ.
Он состоит из открытой рамы, открытых шестерен и движущихся плит, облегчающих операцию прессования.
Гидравлические прессы с С-образной рамой полезны для многих работ, таких как правка, штамповка, формование, гибка, волочение, сборка, клепка и другие общие задачи. Эти прессы также используются для улучшения качества деталей в автомобильной промышленности.
3. Четырехколонный гидравлический пресс:
Четырехколонный гидравлический пресс полезен в нефтегазовой, химической, металлургической, строительной и других отраслях промышленности.
Четыре колонны блоков цилиндров образуют единый блок картриджей. В то же время поршневые штоки, которые соединяются с каждым гидравлическим насосом, установлены вертикально на каждом конце горизонтальной конструкции рамы.
Он использует силу давления жидкости для обеспечения движущей силы трансмиссии. Четырехколонные прессы отлично подходят для пробивки отверстий и вырезания пазов в различных материалах, таких как металлические листы, стальные пластины, трубы, резина и т.
д.
Конфигурация с одним или двумя цилиндрами соответствует требованиям процедуры и материала.
4. Горизонтальный гидравлический пресс:
Горизонтальные прессы имеют особую гидравлическую систему, защищающую их от перегрузки, и в качестве прототипа поставляются с двухскоростным планом.
Они могут бегать на высокой скорости в течение коротких промежутков времени, а затем мгновенно переключаться на более низкую скорость для более длительных пробежек.
Это дает значительные преимущества, особенно там, где требуется высокое давление и медленное перемещение по материалу.
Горизонтальный гидравлический пресс — это прочная и мощная ценная машина для самых разных целей. Возможность быстрого изменения скорости играет важную роль во многих отраслях, от производства до строительства.
Основной задачей горизонтального пресса является формование заготовок, которые длиннее или короче, чем длина вертикального пресса.
Горизонтальные прессы имеют две плиты вместо одной; один постоянный фиксированный, а другой портативный.
Поскольку сложно установить приспособления с обеих сторон горизонтального пресса, этот тип машины имеет защитный механизм на своей гидравлической системе, чтобы избежать перегрузки, и к нему можно прикрепить различные инструменты.
5. Гидравлический колесный пресс:
Гидравлический колесный пресс представляет собой устройство для придания металлу различных форм. Он помогает изготавливать детали сложной формы, требующие глубоких или узких выемок и участков с острыми складками.
Полезны для исправления деталей вала и запрессовки компонентов втулки вала.
Гидравлические колесные прессы используются при изготовлении различных деталей и инструментов в аэрокосмической промышленности для производства деталей корпусов самолетов и шасси.
Устройство использует гидравлическую энергию, которая работает под давлением жидкости, и часто сочетается с другим производственным оборудованием, таким как лазерные сканеры или плазменные резаки, валы и т.
д. позволяют выпрямлять согнутые, скрученные или деформированные металлические детали, не снимая их со сборки.
Это ценная машина для сильного давления на предметы. Он работает с помощью двух цилиндров с поршнями, расположенных один над другим.
Нижний поршень движется вперед-назад, и это движение передается с уплотняющей жидкостью между цилиндрами на верхний поршень.
Создает силу внутри верхнего цилиндра, которая помогает оказывать давление на предмет, помещенный внутри него.
Станок предназначен для деформации деталей из высокопрочной стали толщиной до 20 мм.
В зависимости от типа и размера устройство часто используется в мастерских и небольших ремонтных мастерских.
Читайте также: Что такое гидравлическая система и как она работает?
Производители гидравлических прессов
Поиск подходящего производителя гидравлических прессов для покупки инструментов становится сложной задачей?
Вот почему вам следует выбрать производителя инструментов премиум-класса.
Tesca Global моделирует гидравлический пресс, гидравлический домкрат, гидравлический цилиндр и другие гидравлические эффекты.
Мы стремимся предоставлять клиентам высококачественные гидравлические прессы для повышения производительности за счет повышения эффективности производства, прибыльности и общей производительности.
Мы специализируемся на производстве гидравлических прессов, гидравлических домкратов, цилиндров, гидравлических агрегатов, масляных насосов и т. д.
Различные типы гидравлических прессов, которые мы предлагаем, полезны в нескольких отраслях промышленности, таких как металл, пластик, дерево и другие. Tesca производит творения, которые обеспечивают клиентам наилучшее соотношение цены и качества.
- Tesca предлагает ряд гидравлических прессов мирового класса для удовлетворения потребностей различных отраслей промышленности.
- Tesca Global предлагает ценный гидравлический пресс для достижения высокого давления и компактности. Пресс работает на двух основных частях, поршне и матрице, и эти части используются вместе для сжатия любого материала, такого как алюминий, бумага, резина или пластик, в желаемую форму и форму.
- Гидравлический пресс Tesca специально разработан для качественной и эффективной штамповки. Это полезно в различных отраслях промышленности для повышения производительности и улучшения качества производства.
.gif)
Пресс работает на двух основных частях, поршне и матрице, и эти части используются вместе для сжатия любого материала, такого как алюминий, бумага, резина или пластик, в желаемую форму и форму. Теперь вы знаете, почему Tesca Global — правильный выбор для вас. Так что пролистайте веб-сайт и закажите гидравлический пресс прямо сейчас!
Почему гидравлический пресс такой мощный?
Гидравлические прессы представляют собой особую машину, которая создает механическую энергию за счет использования жидкости под высоким давлением. Гидравлическая система является одним из самых универсальных и широко функциональных механизмов в современной промышленности.
Гидравлические прессы используют гидравлическую жидкость для приложения давления. Жидкость находится внутри цилиндра и находится под давлением насоса.
Затем жидкость под давлением давит на поршень, перемещаемый входным рычагом (или каким-либо другим способом).
Когда поршень перемещается, он выпускает жидкость обратно в исходный контейнер на противоположной стороне цилиндра. Это движение создает движение в механических объектах, таких как машины или транспортные средства. Он использует давление (на основе принципа Паскаля) для приложения силы и деформации материала.
Гидравлический пресс должен оказывать огромное давление для деформации материалов, которые намного сложнее, чем человеческая плоть.
Кто изобрел гидравлический пресс?
Британский изобретатель Джозеф Брама создал первый гидравлический пресс. Он сделал это в 1795 году и запатентовал свою концепцию патентом.
Какой гидравлический пресс самый мощный?
Гидравлический ковочный пресс Mesta усилием 50 000 тонн является огромным производственным инструментом во всем мире. Он был построен для крупносерийного производства автомобильных штамповок и компонентов на заказ для таких производителей автомобилей, как Ford, General Motors и Chrysler.
Какое масло используется в гидравлическом прессе?
В гидравлических прессах для смазки используется масло. Принято считать, что гидравлический пресс использует воду для охлаждения и смазки, но это не так.
Правильная реторта – это «минеральное масло», которое можно найти практически в любом магазине или на рынке. Гидравлическое масло является ценной жидкостью для смазки и охлаждения гидравлических машин. Минеральное масло, масла на минеральной основе, масло на силиконовой основе, масло на синтетической основе, жидкость для гидроусилителя руля или жидкость для автоматических трансмиссий.
Из какого металла сделан гидравлический пресс?
Обычно изготавливается из нержавеющей стали.
Почему он называется гидравлическим прессом?
Гидравлический пресс использует гидравлический насос для создания давления, сжимающего две противоположные поверхности вместе. Вот почему он известен как гидравлический пресс.
Один символ обычно является неподвижным и плоским, а другой имеет чашеобразную форму, что обеспечивает более эффективную передачу силы от жидкости в насосе к жидкости в чаше.
Давление, создаваемое гидравлическим прессом, может превышать давление, создаваемое пневматическими и электрическими прессами.
Может ли гидравлический пресс уничтожить алмаз?
Алмаз — материал, устойчивый к царапинам, но не сминаемый; Вот почему гидравлический пресс может раздавить алмаз.
Как работает гидравлический гранулятор? | Анимированные направляющие
Гидравлический пресс – это сжимающее устройство, использующее силу, приложенную к жидкости, для создания результирующей силы в соответствии с законом Паскаля. На самом деле он был изобретен Джозефом Брамой, поэтому он также известен как Bramah Press.
Что такое закон Паскаля? Объяснение гидравлического принципа
Закон Паскаля — это теория, согласно которой давление (P) в замкнутой жидкости, вызванное силой (F1), на площадь (A1) передается без уменьшения, вызывая силу (F2), на площадь (A2 ). Этот закон можно применить для увеличения малой силы на отношение площадей, чтобы получить большую силу – 90 228 F2 = F1 (A2/A1).
Как гидравлический пресс использует закон Паскаля?
В гидравлическом прессе небольшая механическая сила (F1) прикладывается к небольшой площади (A1). Когда жидкость перемещается в одном месте, она неизбежно перемещается в другое место внутри этого канала. Затем большая площадь (A2) создает увеличенную механическую силу (F2). Сила передается через гидравлическое давление, создаваемое начальным усилием F1.
Для чего используется гидравлический пресс?
Гидравлический пресс может иметь множество применений. Обычно лабораторный гидравлический пресс используется для подготовки образцов к анализу путем их прессования в гранулы или тонкие пленки. Частицы сжимаются вместе, создавая однородный образец, идеально подходящий для спектроскопического исследования.
Ручной гидравлический пресс Specac — классический пример пресса Bramah. Пользователь прикладывает давление вручную, используя ручку для подачи давления в систему гидравлической жидкости.
Это давление передается на вторичную зону, и результирующая сила может достигать 25 тонн.
FTIR-спектроскопия является примером аналитического метода, в котором используются образцы, приготовленные с помощью гидравлического пресса. KBr (бромид калия) часто смешивают с измельченными образцами и прессуют в гранулы, которые затем используются для инфракрасного спектроскопического анализа. Подходящие смеси порошков также могут быть спрессованы с образованием гранул аналогичным образом для определения их композиционного состава.
Измельченные или тонкоизмельченные порошкообразные образцы помещают внутрь «таблетки». Это прочный контейнер для образца, в котором внутри пресса помещается матрица с образцом. Когда матрица сжимается внутри гидравлического пресса, внутренний поршень узла матрицы прижимается к находящемуся внутри образцу.
Другие области применения гидравлических прессов включают в себя разделение образцов для испытаний на растяжение.
Компания Sun Chemical уже более 30 лет использует один и тот же ручной гидравлический пресс, занимаясь именно этим.
Различные типы гидравлических прессов
Компания Specac предлагает два типа механических (электрических) гидравлических прессов и два типа ручных гидравлических прессов. Доступные ручные прессы могут быть полноразмерными или ручными. Электрические прессы поставляются с сенсорными светодиодными экранами и программируемыми нагрузками или без них.
Мини-гранулятор
Mini-Pellet Press — это ручной гидравлический пресс, идеально подходящий для прессования 7-миллиметровых таблеток KBr для инфракрасной спектроскопии. Он прочный и долговечный, как и более крупный ручной пресс, но легче и портативнее. Работает при двухтонной нагрузке.
Ручной гидравлический пресс
Ручной гидравлический пресс является популярным лабораторным и промышленным прессом, поскольку он экономичный, надежный, стабильный и мощный.
Он работает с нагрузкой 15 или 25 тонн, но может быть переоборудован для более низкой нагрузки.
Автоматический гидравлический пресс Power
Power Press — это надежный автоматический гидравлический пресс с усилием 8, 15 и 25 тонн, с низким уровнем шума и микропроцессорным управлением загрузкой и разблокировкой.
Автоматический пресс Autotouch очень похож на Power Press, но более совершенен. Он имеет светодиодный сенсорный экран, который можно использовать для программирования сложных нагрузок. Он поставляется в вариантах 8, 15, 25 или 40 тонн.
Надеемся, вы узнали что-то новое о гидравлическом прессе!
Подводя итоги нашего ассортимента лабораторных гидравлических прессов:
- Мини-пресс представляет собой портативное легкое устройство, обеспечивающее давление до 2 тонн, идеально подходящее для прессования гранул KBr.
- Ручной гидравлический пресс — это классический пресс Bramah, идеально подходящий для прессования гранул XRF, гранул KBr или других видов гранул. Он также используется для создания фильмов.
- Гидравлический пресс с электроприводом — это прочный гидравлический пресс с электронным управлением, рассчитанный на давление до 25 тонн.
- Гидравлический пресс Autotouch — это передовой ведущий в отрасли электронный пресс с грузоподъемностью до 40 тонн, многоязычным светодиодным экраном и возможностью программирования и сохранения циклов прессования.
Поделиться
Гидравлический пресс: основные компоненты, конструкция, работа и применение
от редакции
Содержание
Что означает гидравлический пресс?
Гидравлический пресс – это механический пресс, в котором используется гидравлический цилиндр для создания силы сжатия.
Гидравлические системы используют закон Паскаля, который гласит, что
Внешнее статическое давление, приложенное к замкнутой жидкости, распределяется или передается равномерно по всей жидкости во всех направлениях.
Проще говоря, мы можем сказать, что давление, приложенное к замкнутой жидкости, будет без изменения величины передаваться в каждую точку жидкости. Давление в любой точке жидкости одинаково во всех направлениях.
Закон Паскаля определяется формулой F=P*A
где,
F= приложенная сила,
P= передаваемое давление
A= площадь поперечного сечения
В гидравлическом прессе тот же принцип используется для подъема тяжелого веса за счет приложения гораздо меньшей силы.
Основные компоненты системы гидравлического пресса
Основным компонентом гидравлического пресса являются
- Шланг
- Гидравлический двигатель
- Резервуар
- Клапан управления направлением
- Клапан сброса давления
- Манометр
- Концевой выключатель
- Гидравлический цилиндр
- Прижимная плита.
|
Основные компоненты системы гидравлического пресса |
| Основные компоненты системы гидравлического пресса |
Шланг
Гидравлический шланг используется для подачи гидравлической жидкости к гидравлическим компонентам или между ними.
Гидравлический двигатель
Гидравлический двигатель используется для перекачки гидравлической жидкости в системе. Двигатель обычно оснащен насосом для перекачки.
Подробнее: Различные типы гидравлических насосов.
Резервуар
Гидравлическое масло хранится в резервуаре.
Клапан управления направлением
Клапан управления направлением (DCV) используются для управления направлением привода/цилиндра. Как правило, в гидравлическом прессе используется DCV с ручным управлением.
Подробнее: Клапаны управления направлением и их типы
Клапан сброса давления
Используется для регулирования давления в системе.
Концевой выключатель
Используется для контроля положения поршня цилиндра. Это предотвращает перемещение цилиндра после заданной точки.
Гидравлический цилиндр
Это механический привод, который используется для создания однонаправленной силы за счет однонаправленного хода.
Подробнее: Различные типы гидравлических цилиндров.
Принципиальная схема и моделирование гидравлического пресса
В части моделирования красные линии обозначают линии давления контура. Это означает, что если линия становится красной, через нее протекает гидравлическая жидкость, которая отвечает либо за ход вперед, либо за ход назад.
Мы использовали измерительную схему, которая регулирует скорость прямого хода цилиндра, изменяя регулировку расхода клапана управления потоком, который регулирует поток масла, идущего к головной части цилиндра.
Следует отметить, что управление потоком в данном контуре осуществляется только в прямом направлении. При обратном ходе обратный поток из цилиндра проходит через обратный клапан.
Подробнее: Цепь счетчика | Преимущества, недостатки и применение
Принцип работы гидравлического пресса
| Принцип работы гидравлического пресса |

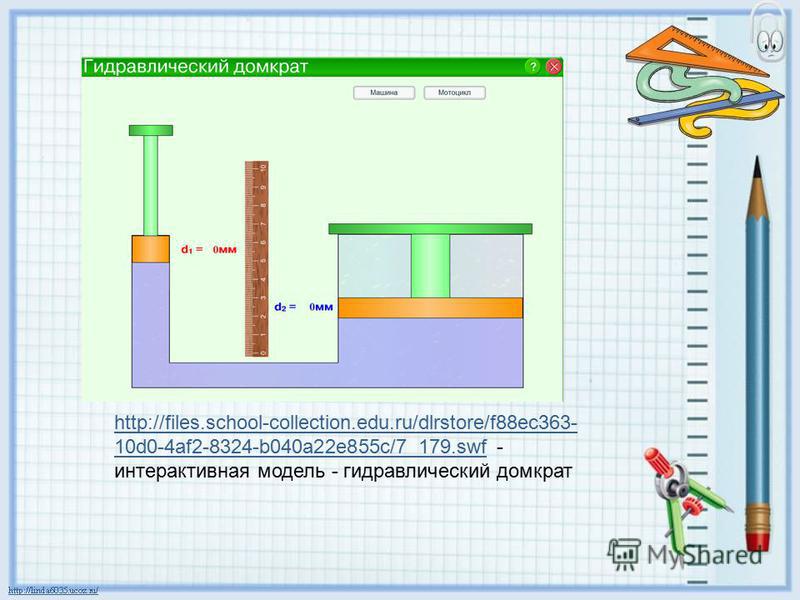

Принцип работы гидравлического пресса основан на законе Паскаля, который гласит, что интенсивность давления в статической жидкости передается одинаково во всех направлениях.
Гидравлический пресс состоит из двух разных цилиндров двух разных диаметров.
Один цилиндр меньшего диаметра содержит поршень, а другой цилиндр большего диаметра содержит поршень.
Эти два цилиндра соединены трубой/шлангом, который содержит гидравлическую жидкость, через которую передается давление.
При воздействии на поршень меньшей силы F в жидкости создается давление.
По закону Паскаля это давление передается одинаково во все стороны и действует на барана. Таким образом, Ram толкается вперед, и более тяжелые предметы можно легко поднимать.
Применение гидравлических прессов
- Обрабатывающая промышленность
Гидравлические прессы широко используются для складывания и формовки автомобилей. Тормозные колодки, уплотнительные элементы, вкладыши, футеровки кузова грузовика, электрические разъемы и изоляторы, детали подачи топлива и т. д. являются частями автомобиля, изготовленными с использованием гидравлических прессов.
- Производство электрических деталей
Они широко используются для сборки корпусов и переключателей, используемых в коммутационных станциях. Термостаты также изготавливаются с помощью гидравлического пресса.
- Военное применение
Прессы используются на большинстве баз ВВС.
