Предохранительный клапан – устройство, типы, применение и принцип работы

Дата: 25.03.202225.03.2022 Опубликовано: ARM-EURASIA

Предохранительный клапан – разновидность трубопроводной арматуры, которая предназначена для механического повреждения путем сброса избыточного объема жидкой или газообразной среды в воздух до достижения нужного уровня давления. Клапан относится к оборудованию прямого действия, то есть работает непосредственно от рабочей среды и не требует действий со стороны оператора, специалиста по ремонту. Широкое применение подобных устройств для защиты трубопровода обусловлено следующими причинами:

• доступная цена, учитывая длительный срок применения;
• конструктивная простота;
• простота монтажа;
• широкий диапазон рабочих параметров;
• большой выбор габаритных размеров;
• возможность использования в условиях агрессивной окружающей среды;
• высокая надежность.

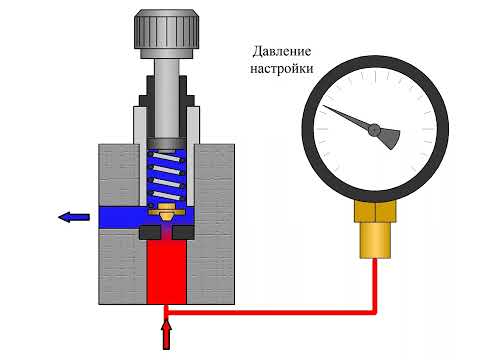

Принцип действия

По умолчанию клапан находится в закрытом положении под действием рабочего давления среды в трубопроводе. При повышении этого самого давления происходит повышение нагрузки на рабочий элемент, что снижает силу притяжения золотника к седлу. В момент, когда подобная сила становится раной нулю, происходит уравновешивание внешних сил и начинается процесс открытия запорного клапана. Происходить это может мгновенно или постепенно в зависимости от конструкции. В итоге в трубопроводе происходит частичная разгерметизация, через которую сбрасывается частично рабочая среда. Одновременно уменьшается внутреннее давление, при достижении номинального значения происходит закрытие. Обычно клапан закрывается в момент, когда уровень давления на 10-15 процентов ниже нормального. Происходит это из-за инерционности и из-за необходимости придать усилие значительно выше, чем то, которое было необходимо для поддержания в закрытом положении.

Разновидности клапанов предохранительного типа

Все подобное оборудование можно классифицировать по нескольким техническим параметрам:

• принцип работы;
• способ подъема запирающего элемента;
• высота подъема запирающего элемента;
• вид оказываемой механической нагрузки.

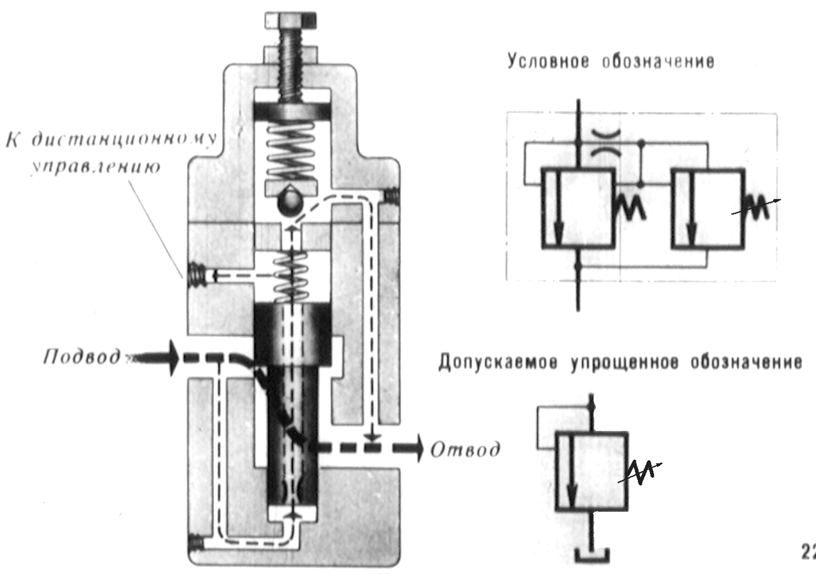

По принципу работы все подобные клапаны делят на устройства прямого и обратного действия. Первые срабатывают напрямую под воздействием транспортируемой жидкой либо газообразной среды, пара. Вторые же реагируют на действие стороннего источника давления, электрический сигнал.

По типу (способу) подъема запирающего органа все предохранительные защитные клапаны делят на пропорциональные и двухпозиционные. Первые обычно используют в трубопроводах с несжимаемыми средами, степень открытия которого зависит от уровня избыточного давления, что позволяет равномерно сбрасывать избыточную среду. Вторые сразу открываются на полный допустимый ход, обеспечивая максимальное падение напряжения (наиболее эффективно для сжимаемых сред).

По уровню высоты подъема запирающего элемента все подобные клапаны делят на малоподъемные и полноподъемные. Первые предполагают подъем на уровень порядка 5% от диаметра седла. Их особенность в малой пропускной способности, поэтому обычно их устанавливают на маломощных системах трубопроводов. Обычно подобные клапаны относятся к категории пропорциональных и имеют простую конструкцию. Полноподъемные модели обычно работают на базе двухпозиционного принципа действия с высотой подъема, которая может превышать диаметр седла. Подобные изделия имеют высокую пропускную способность, но имеют сложную конструкцию, что повышает их стоимость.

По виду оказываемой нагрузки на золотник запирающего элемента все изделия делят на грузовые (рычажно-грузовые) и пружинные. Первые представляют устройства, у которых давлению противодействует усилие, формируемое рычажным механизмом. В зависимости от длины рычага и массы определяется диапазон возможных давлений, при котором происходит срабатывание. Клапаны пружинного типа имеют соответствующую деталь, от жесткости которой зависит диапазон срабатывания. Использование пружины значительно повышает надежность и упрощает конструкцию, снижает итоговую стоимость изделия.

Особенности выбора и монтажа предохранительного клапана

При выборе конкретной модели учитывают следующие моменты:

• клапаны пружинного типа более компактны по размерам, поэтому их используют в случаях, когда ограничено свободное место;
• рычажно-грузовые предохранительные клапаны довольно сильно подвержены воздействию вибраций из-за наличия шарнирных соединений и длинного рычага;
• пружинный клапан со временем меняет значение усилия давления из-за изменения структуры металла в упругом элементе под действием старения и частого подъема;
• рычажные конструкции при работе используют силу тяжести, поэтому их монтаж должен идти только горизонтально.

При монтаже предохранительных клапанов необходим учитывать, что сброс среды должен идти в специальное устройство либо непосредственно в окружающую среду, а перед ним не должно быть какой-либо запорной арматуры. Дополнительно при подключении и выборе конкретных размеров стоит придерживаться следующих рекомендаций:

• диаметр патрубка для сброса должен быть достаточным для предотвращения возникновения случаев противодавления;
• если предусматривается возможность газообразной среды, то на патрубке можно смонтировать свисток для сигнализации о срабатывании клапана;
• характеристики и материал предохранительного клапана должны соответствовать транспортируемой среде и параметрам трубопровода.

Каталог предохранительных клапанов

Широкий ассортимент предохранительных клапанов с прямыми поставками по всей России.

ПЕРЕЙТИ В КАТАЛОГ

При наличии вопросов и при необходимости заказа предохранительных клапанов вы можете написать нам на электронную почту info@arm-eurasia. ru или позвонить по номеру телефона +7 (812) 426-32-66. Мы занимаемся их прямыми поставками из Европы, предлагая клиентам доступную цену и выгодные условия.

Предохранительный клапан для бойлера (водонагревателя): строение, монтаж

Самостоятельная установка бойлера считается ответственным мероприятием, требующим максимального соблюдения норм и правил подключения. В обвязке водонагревателя обязательно участвует группа безопасности, в состав которой входит предохранительный клапан для бойлера – небольшое, но функционально важное устройство.

В этой статье рассмотрим разновидности предохранительной арматуры, ее конструкционные особенности. Ведь чтобы произвести монтаж нагревателя без ошибок, следует разобраться в устройстве и принципе работы клапана.

А также приведем инструкцию по обвязке бойлера и советы по установке предохранительного клапана, дадим полезные рекомендации по выбору подходящего оборудования.

Содержание статьи:

• Виды предохранительной арматуры
• Конструкция и принцип действия устройства
  • Устройство предохранительной арматуры
  • Принцип работы приспособления
  • Почему недостаточно монтажа обратного клапана?
• Советы по выбору модели клапана
• Монтажная инструкция по обвязке бойлера
• Профессиональные рекомендации по установке
• Выводы и полезное видео по теме

Виды предохранительной арматуры

Предохранительные клапаны часто путают с обратными, а иногда просто применяют термин «обратный» по отношению к ним. На самом деле это два абсолютно разных устройства, хотя и имеющие общие черты.

Обратный клапан отвечает за обеспечение движения среды внутри трубопровода только в одном направлении, тогда как назначение предохранительного – защитить трубу и подключенные к ней агрегаты от разрушения, спровоцированного повышением давления в сети выше нормативного.

Замена понятий происходит, так как вторая важная функция предохранителя заключается в создании барьера, препятствующего перемещению жидкости в обратном направлении.

Механизмы промышленного типа отличаются от более простых и компактных устройств, применяемых в быту. Так выглядит пружинный клапан, установленный на производственном трубопроводе

Существует несколько видов запорных механизмов, защищающих сложные технические устройства от скачков давления. Среди них пружинные, магнитно-пружинные, рычажные, рычажно-грузовые устройства.

Выбор того или иного вида объясняется назначением трубопровода и характеристиками среды, которая по нему перемещается: вода, нефть, горячий пар, химические агрессивные растворы.

Для монтажа электрического бойлера предназначен один вид клапанов – пружинные. Они могут отличаться внешним видом, но их внутреннее наполнение выглядит одинаково.

Конструкция и принцип действия устройства

Для начала детально разберем устройство и принцип функционирования предохранительного клапана.

Устройство предохранительной арматуры

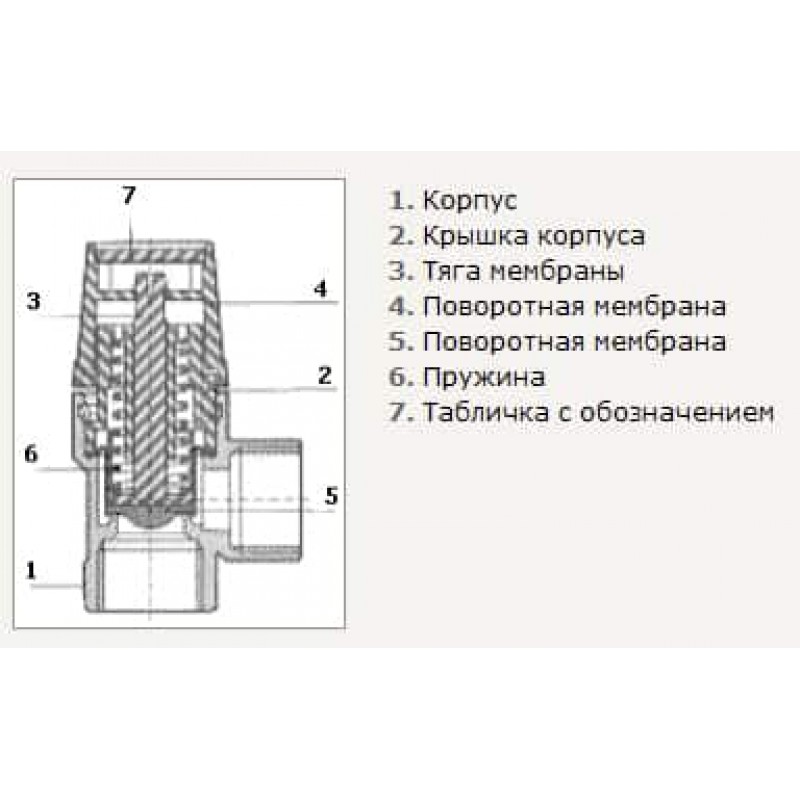

Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.

Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.

Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком

Принцип работы приспособления

Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.

Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.

Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении .

Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.

Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания

Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.

Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.

Галерея изображений

Фото из

Установленный предохранительный клапан с трубкой

Корпус предохранительного клапана из металла

Металлическая пружина с уплотнителем

Маленькое «срывное» отверстие для выхода воды

Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.

Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта можно и другим способом, например, откручиванием патрубков подачи воды.

Почему недостаточно монтажа обратного клапана?

Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.

Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой , что строжайше запрещено инструкцией.

Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма

Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей. Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.

Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.

Последствия взрыва бытового водонагревателя в городской квартире. Результатом неправильной обвязки бойлера стали выбитые двери и разрушенные стены не только у владельцев техники, но и у соседей

При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.

Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.

Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.

Галерея изображений

Фото из

Защита от гидроударов и критических повышений давления

Дублирование действия обратного клапана

Принудительный сброс воды из бойлера

Соблюдение технических эксплуатационных норм

Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.

Советы по выбору модели клапана

Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном. В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.

Необходимость в покупке возникает в трех случаях:

• вам достался уже подержанный бойлер без элементов обвязки;
• предохранитель потерялся при переезде;
• клапан сломался или износился.

Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.

Клапан с меньшим значением предельного давления или, напротив, изделие с запасом покупать не нужно. В первом случае вы будете наблюдать постоянную течь из бака, во втором – клапан просто не сработает при возникновении аварийной ситуации

Диаметр резьбы должен совпадать с размерами монтажного штуцера и трубопровода ХВС. Кроме самого устройства, потребуется льняная нить на трубу или резиновая прокладка, если используется гибкая подводка.

Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды. Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды. Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.

Монтажная инструкция по обвязке бойлера

Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – и предохранительный клапан.

Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются для того, чтобы сместить магистрали подачи воды к стене.

Галерея изображений

Фото из

Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота

Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя

Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага

На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива – вниз

Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия

Непосредственно к предохранительному клапану прикручивают «американку» – запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку»

Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке»

Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку

Шаг 1 – монтаж тройника для сливного крана

Шаг 2 – установка запорного клапана на отводе

Шаг 3 – выбор или подготовка предохранительного клапана

Шаг 4 – правильное расположение предохранителя на трубе

Шаг 5 – монтаж предохранительного клапана на тройник

Шаг 6 – установка «американки» для соединения с трубой

Шаг 7 – монтаж полипропиленовых переходников

Шаг 8 – подключение к системе ХВС

Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.

Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.

Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты

Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.

Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.

Галерея изображений

Фото из

Прозрачная трубка хороша тем, что предоставляет возможность наблюдать за процессом слива жидкости в канализацию. Можно определить приблизительные объемы сброшенной жидкости

Если не установить трубку, время от времени капающая из отверстия вода будет попадать на пол или мебель, создавать высокую влажность и условия для развития плесени и грибка

При такой обвязке принудительный слив можно обеспечить, используя отвод и запорный вентиль, специально установленный для этой цели. Предохранительное устройство работает только по назначению

Если под рукой не оказалось тройника, который вставляется в канализационную трубу, то сливную трубку монтируют напрямую, впаяв короткий патрубок и обеспечив герметичность соединения

Пластиковая трубка для отвода жидкости

Подкапывание воды из отверстия

Установка трубки и запорного клапана

Вариант подключения трубки к канализации

Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.

В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.

Профессиональные рекомендации по установке

Даже такая простая процедура, как установка запорной арматуры, основана на выполнении некоторых правил. Например, дизайн помещения часто требует маскировки трубопровода и группы безопасности.

Спрятать устройства можно, но с соблюдением трех условий:

• длина гибкой подводки или трубы от предохранителя до бака не должна превышать 2 м, иначе возникнет излишнее добавочное давление на пружину клапана;
• идеальный монтаж предохранителя – напрямую к штуцеру бойлера, а если не получается, то установка тройника все равно исключена;
• для обслуживания арматуры следует оборудовать технический люк.

Многие беспокоятся, увидев капли воды на патрубке клапана. Это нормальное явление, сообщающее о работоспособности устройства.

Время от времени происходят небольшие скачки давления в магистрали, которые и провоцируют минимальный сброс жидкости. Тревожиться нужно, когда вода или совсем не появляется, или льется непрерывно.

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Следует помнить, что самостоятельная модернизация предохранительных устройств категорически запрещена. Если нужен клапан на 0,8 МПа, то необходимо приобрести именно такое новое изделие, а не пытаться каким-то образом переделывать или регулировать устройство на 0,7 МПа.

Если возникли сомнения по поводу работоспособности предохранительного клапана, следует демонтировать его и проверить, не забились ли пружина или уплотнитель. Возникли проблемы с самим водонагревателем и вы не знаете что делать? Рекомендуем ознакомиться с частыми . Не хватает навыков – пригласите специалиста из сервисного центра.

Выводы и полезное видео по теме

Чтобы процесс монтажа запорной и предохранительной арматуры протекал ровно, без ошибок и недоразумений, перед установкой клапана и других устройств ознакомьтесь с опытом бывалых владельцев бойлеров.

Еще раз о конструкции и принципе работы:

Несколько моментов, которые можно взять на заметку:

Как и любая арматура для обвязки, предохранительный клапан является необходимым устройством для правильной эксплуатации водонагревателя. Его не нужно путать с обратным клапаном и следует устанавливать только по инструкции.

Если возникают затруднения с выбором или монтажом, обращайтесь к опытным специалистам, которые в течение получаса приведут ваш бойлер в полную готовность.

Хотите разобраться с назначением предохранительного клапана и тонкостями его установки? Может у вас остались вопросы после прочтения нашей статьи? Не стесняйтесь — спрашивайте совет у наших экспертов в блоке комментариев.

Если вы специализируетесь на монтаже бойлеров, их обслуживании и ремонте, и заметили неточность в нашем материале или хотите дополнить сказанное практическими рекомендациями — пишите, пожалуйста, свое мнение под этой статьей.

Предохранительный и предохранительный клапан? Принцип работы и функция

Конструкция предохранительного клапана (Ссылка: leser.com )

Что такое предохранительный клапан?

Предохранительный клапан работает как отказоустойчивый. Клапан сброса давления (PRV), который автоматически выпускает вещество, когда давление или температура превышают заданные пределы, является примером предохранительного клапана. Во время промышленной революции паровые котлы первыми использовали предохранительные клапаны. Ранние котлы, работавшие без них, были подвержены взрывам, если с ними не обращались осторожно.

Предохранительные клапаны защищают от повышения давления, которое может привести к сбоям в работе, пожароопасности или взрыву. Они используются при выходе из строя электронных и пневматических устройств безопасности, поскольку имеют только механические части. Полностью приводя в действие предохранительный клапан через системную среду, он поддерживает его работу в случае сбоя питания. Предохранительные клапаны открываются при превышении заданного давления; клапан сначала приоткрывается, а затем полностью открывается, чтобы удалить как можно больше нежелательного давления. Предохранительные клапаны открываются намного быстрее, чем предохранительные клапаны.

Вы можете найти множество предохранительных клапанов компаний и производителей в Linquip, а также опытных поставщиков услуг .

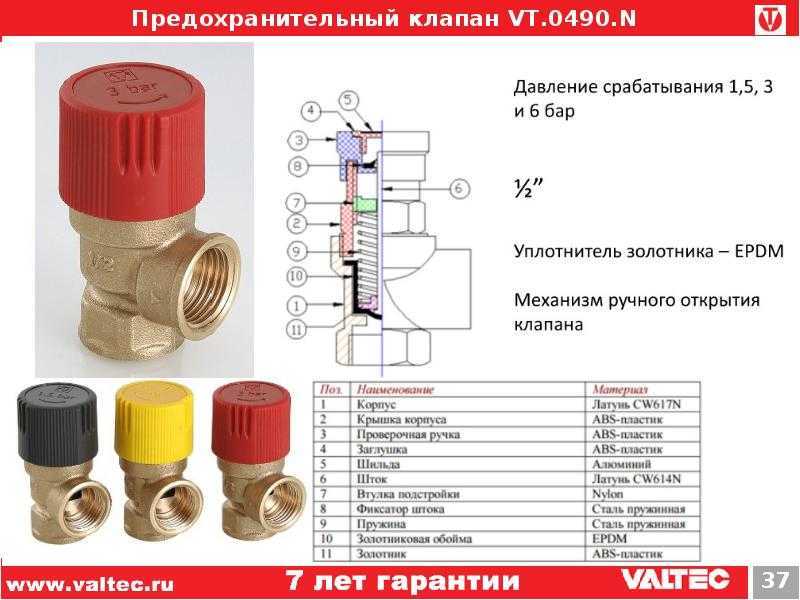

Компоненты предохранительного клапана

Конструкция подпружиненного предохранительного клапана следующая:

• Корпус клапана имеет два патрубка.
• Над седлом клапана находятся два отдельных клапана.
• Два шарнира используются для размещения рычага над клапаном.
• С помощью пружины рычаг удерживается в своем положении.
• Рычаг соединен с одним концом пружины, а корпус клапана с другим.
• С помощью усилия пружины клапан удерживается на своих седлах.

Принцип работы предохранительного клапана

Предохранительный клапан защищает котел от избыточного давления пара внутри барабана. Предохранительный клапан выпускает избыточный пар в атмосферу, если давление пара в барабане котла превышает его рабочее давление. Следовательно, давление пара в барабане падает.

Например, в подпружиненном предохранительном клапане при нормальных условиях пружины оказывают более сильное направленное вниз усилие, чем пар оказывает восходящее усилие. Под действием силы пружины клапан закрыт. При высоком давлении пара восходящая сила, вызванная давлением пара, больше, чем направленная вниз сила, вызванная пружиной. В результате клапаны поднимаются со своих мест, позволяя пару выходить из котла.

Таким образом, клапан работает в трех состояниях:

Равновесие

Система находится в равновесии, когда закрывающие силы, т. е. пружина и любое обратное давление, находятся на равном (уравновешенном) уровне с открывающими силами, т. е. давлением в системе. Диск и седло только соприкасаются, поэтому течь еще не начала.

Полностью открыт

При заданном избыточном давлении клапан находится в полностью открытом состоянии, обеспечивая максимальный поток. Соответственно, чтобы клапаны открылись, сила, прикладываемая системой, должна превышать силу равновесия, т. е. силу пружины плюс силу противодавления.

Предохранительные клапаны с большим подъемом диска и большим размером нагнетания могут обеспечить более высокий расход нагнетания.

Полностью закрытый

Если клапаны полностью закрыты, утечки отсутствуют. Отсюда следует, что сила закрытия превышает силу открытия; следовательно, открывающая сила меньше равновесной силы.

Функция предохранительного клапана

Как правило, предохранительные клапаны предназначены для защиты жизни, имущества и окружающей среды. Предохранительный клапан используется для открытия и сброса избыточного давления в сосудах или другом оборудовании, а также для повторного закрытия и предотвращения дальнейшего сброса жидкости после восстановления нормальных условий.

Предохранительные клапаны обеспечивают уровень безопасности, который во многих случаях является последней защитой от катастрофы. При любых обстоятельствах и в любое время предохранительный клапан должен работать. Важно помнить, что предохранительные клапаны не являются технологическими клапанами или регуляторами давления и не должны использоваться как таковые. Он должен служить только одной цели: защите от избыточного давления.

Существует несколько причин, по которым давление внутри сосуда или системы может превышать заданный предел. Вот самые распространенные:

• Блокировка сброса
• Внешнее воздействие огня, часто называемое «случаем пожара»
• Тепловое расширение
• Неконтролируемая экзотермическая химическая реакция
• Разрыв трубки теплообменника
• Расширение жидкости или пара из-за отказа системы охлаждения.
• Изменения температуры окружающей среды
• Дисбаланс расхода жидкости, вызванный непреднамеренным закрытием или открытием запорных клапанов на технологическом сосуде.
• Переходные скачки давления
• Отказ электропитания или сжатого воздуха для управления приборами

Выше перечислены различные события, которые могут происходить независимо и одновременно.

В зависимости от причины избыточного давления также будет различный объемный или массовый расход. Например, тепловое расширение создаст небольшой массовый расход, а химическая реакция создаст большой массовый расход. Таким образом, размер соответствующего предохранительного клапана должен выбираться с учетом наихудшего сценария.

Linquip предлагает широкий выбор Распределители , Эксперты и Оборудование для продажи предохранительных клапанов.

Использование предохранительных клапанов

Промышленный предохранительный клапан для паровой системы (ссылка: spiraxsarco.com )

Предохранительные клапаны обычно устанавливаются в сосудах под давлением, таких как химические заводы, электрические котлы и газовые защитить их от взрыва или повреждения.

По мере увеличения давления на входной стороне клапана предохранительный клапан открывает диск клапана и выпускает жидкость (пар или газ). Когда давление падает до заданного значения, диск клапана снова закрывается. Предохранительный клапан обозначается как последнее предохранительное устройство, так как он регулирует давление и выпускает жидкости самостоятельно, без какой-либо поддерживающей его электрической энергии.

Помимо обеспечения безопасности в энергетической отрасли, предохранительные клапаны обеспечивают безопасность и надежность нашей жизни.

Общие области применения предохранительных клапанов

Типичные области применения предохранительных клапанов включают защиту от избыточного давления в промышленных условиях. Из-за этого избыточного давления могут возникнуть опасные ситуации, пожары и взрывы. В нефтяной, газовой и нефтяной промышленности часто используются предохранительные клапаны, например, после регуляторов давления. Кроме того, предохранительные клапаны обычно используются для защиты котлов от избыточного давления в паровых системах.

Ниже приведены некоторые примеры применения предохранительных клапанов:

• Нефтегазовая промышленность
• Химическая промышленность
• Фармацевтическая промышленность
• Нефтехимическая промышленность
• Пищевая промышленность и производство напитков
• Отопление и кондиционирование воздуха
• Энергетическая промышленность

Нефтегазовая промышленность

Нефтегазовая промышленность, включая переработку и переработку, и нефтехимическую промышленность, является крупнейшей в мире отраслью, в которой применяется давление. В этих приложениях вы найдете:

• Сосуды под давлением
• Термическое расширение в трубопроводных системах
• Станции повышения давления

Химическая промышленность

Что касается клапанов вообще и устройств защиты от избыточного давления, в частности, химическая промышленность имеет самый высокий спрос по сравнению с производительностью. Предохранительные клапаны требуются в следующих ситуациях:

• Сосуды под давлением
• Термическое расширение в трубопроводных системах
• Станции повышения давления
• Химические реакторы или автоклавы

Фармацевтическая промышленность

В фармацевтической промышленности существует множество особых требований к очищаемости, материалам и документации. В этой области предохранительные клапаны необходимы для следующих применений:

• Сосуды под давлением
• Системы трубопроводов
• Реакционные сосуды
• Автозаправочные станции

Особенности предохранительных клапанов

Для защиты системы от избыточного давления каждый предохранительный клапан имеет некоторые особенности, которые следует учитывать при выборе:

• Установочное давление
• Противодавление
• Рабочие температуры
• Разрядная емкость
• Клапан и уплотнительный материал

Часто задаваемые вопросы о предохранительном клапане

1. Для чего используется предохранительный клапан?

Предохранительный клапан обычно используется для защиты котлов от избыточного давления, а также для снижения давления на выходе. Хотя предохранительные клапаны в основном используются для обеспечения безопасности, они также используются в технологических операциях для предотвращения повреждения продуктов из-за избыточного давления.

1. Как работает предохранительный клапан?

Сила Fp будет уменьшаться по мере уменьшения давления в сосуде. Однако поток по-прежнему воздействует на увеличенную площадь диска при заданном давлении, поэтому клапан остается открытым. Необходимо снижать давление до тех пор, пока усилие пружины Fs снова не станет больше, чем Fp, чтобы предохранительный клапан мог закрыться.

Что такое предохранительный клапан? – Thermodyne Engineering Systems

Предохранительный клапан – это клапан, который автоматически сбрасывает избыточное давление. Пример предохранительный клапан представляет собой предохранительный клапан давления (PRV), который автоматически выпускает вещество из котла, сосуда высокого давления или другой системы, когда давление или температура превышают заданные пределы. Предохранительный клапан в основном устанавливается на химическом заводе, электроэнергетическом котле , резервуаре для хранения газа, предотвращая взрыв или повреждение сосудов под давлением.

• Предохранительные клапаны также известны как Предохранительные клапаны .
• В основном они бывают двух типов –
  • Подпружиненные предохранительные клапаны
  • Пилотные предохранительные клапаны
• Целью его существования является обеспечение безопасности жизни и оборудования под давлением (например, Котел ). Для предохранительного клапана очень желательна непрерывная работа при любых условиях.
• Этот клапан ни в коем случае нельзя путать с регулирующим клапаном любого типа. Поскольку он не регулирует поток жидкости (особенно пара), он только помогает поддерживать давление внутри котла за счет выпуска пара, когда последний достигает безопасного предела.
• Другим важным моментом, который следует учитывать, является то, что на паровом барабане установлены два предохранительных клапана . И оба они установлены на разное давление.
• Допустим, для парового котла производительностью 1 т/ч и рабочим давлением 10,54 кг/см2 (150 PSI). На паровом барабане установлены два предохранительных клапана одинакового размера, один на 11 кг/см2, а другой на 11,5 кг/см2.

Читайте также – Зачем нужен предохранительный клапан в котле?

Эта разница давлений имеет два преимущества –

1. Оба предохранительных клапана, если настроены на одинаковую темп. Тогда во время высокого давления в паровом котле оба они откроются и выпустят пар, что приведет к большим потерям количества пара.
2. Когда давление пара повышается даже после автоматического открытия первого предохранительного клапана , второй предохранительный клапан открывается для снижения давления в паровом барабане.

• Принцип работы предохранительного клапана заключается в том, что он устанавливается в верхней части парового барабана, а его диск опирается на дно, создавая направленное вниз статическое давление, превышающее рабочее давление парового барабана. Но по мере того, как давление в паровом барабане повышается, пар оказывает восходящее давление и поднимает диск вверх, при этом диск достигает максимальной высоты. Выпускной клапан открывается, и через это отверстие пар выбрасывается в атмосферу.
• Размеры обоих предохранительных клапанов должны быть такими, чтобы общий расход через оба клапана был больше, чем расход пара через выходное соединение котла.
• Срабатывает только при повышении давления внутри парового барабана выше установленного предела.
• Некоторыми из распространенных проблем, возникающих во время работы предохранительного клапана , являются повреждение седла и диска, коррозия и наличие посторонних частиц, кипение, пористая прокладка и ослабление гаек и болтов из-за вибрации.

Теперь #Chat #LIVE с Thermodyne Engineering Systems #Boiler #experts, получите ответы на свои вопросы от экспертов по котлам https://t.co/90JeNPAGLj pic.twitter.com/UIovVMLbDy

— Котлы Thermodyne (@DelhiThermodyne) 7 января 2017 г.



Мы в Thermodyne , предоставляем подпружиненный предохранительный клапан полного подъема для обеспечения максимальной безопасности работы котла.

Сохранить

Нравится:

Нравится Загрузка…

Котлы Thermodyne

Компания Thermodyne Engineering Systems, сертифицированная по стандарту ISO 9001:2008, является одним из ведущих производителей котлов в Индии. Опираясь на более чем 17-летний опыт и более 1000 установок во всех основных сегментах промышленности с использованием котлов. Мы являемся одним из крупнейших производителей паровых котлов, тепловых жидкостных нагревателей и генераторов горячей воды/воздуха в Индии.
