Принцип работы манометра

Манометр — это прибор для измерения избыточного давления. Из-за того, что эта величина может быть различной, приборы имеют разновидности. Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины или более чувствительной двухпластинчатой мембраны, один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки.

• Виды и конструкция прибора

• Корпус.
• Стрелки прибора.
• Шестерёнки.
• Ось.
• Поводок.
• Зубчатый сектор.

Между зубьями сектора и шестерёнки устанавливается специальная пружина, которая необходима для того, чтобы исключить мёртвый ход. Измерительная шкала представлена в Барах или Паскалях. Стрелка показывает избыточное давление той среды, в которой проводится замер.

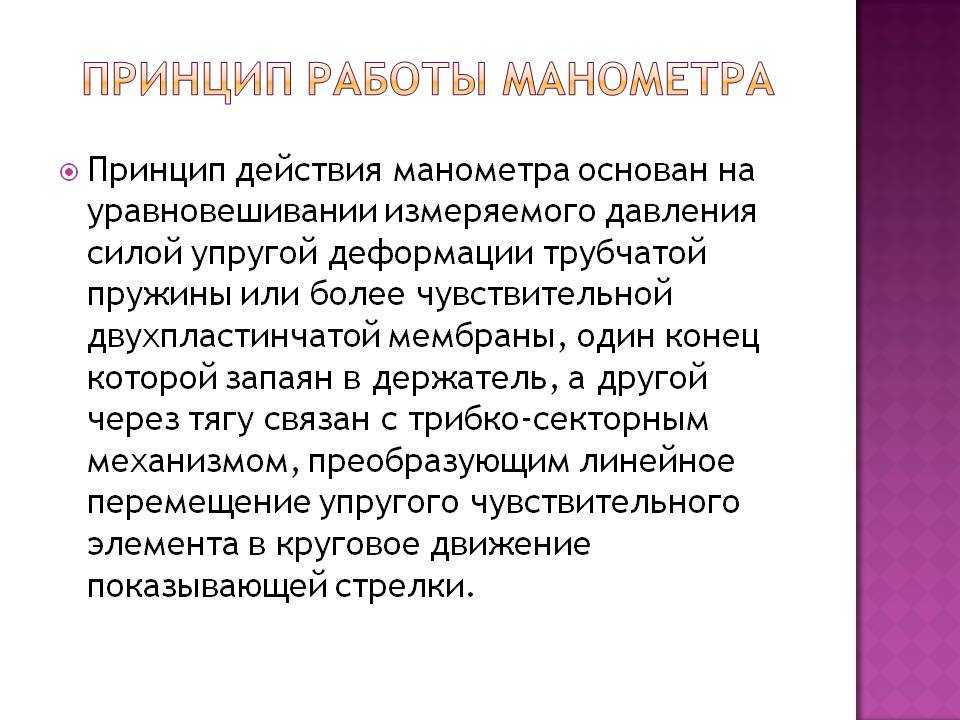

Принцип действия очень прост. Давление от измеряемой среды поступает внутрь трубки. Под его воздействием трубка пытается выровняться, так как площадь внешней и внутренней поверхностей имеет разную величину.

Свободный конец трубки совершает движение, при этом стрелка поворачивается на определённый угол благодаря передаточному механизму. Измеряемая величина и деформация трубки находятся в прямолинейной зависимости. Именно поэтому значение, которое показывает стрелка, и является давлением определённой среды.

По своему назначению манометры бывают следующих видов:

• Самопишущие. В них находится механизм, который на бумаге позволяет чертить график работы устройства.
• Железнодорожные. Применяются в железнодорожном транспорте.
• Судовые. Используются на морском и речном судне.
• Эталонные. У них высокий класс точности. Именно поэтому их применяют для испытаний, регулировки и проверки прочих измерительных приборов давления.
• Специальные. Используются для измерения величины разнообразных газов. В зависимости от того, для какого газа они предназначаются, имеют разные цвета корпуса и маркировочные буквы: для измерения горючих газов — красные, для негорючих — чёрные, жёлтые аммиачные (А), белые ацетиленовые (Ац), голубые кислородные (К).
• Электроконтактные. В них имеется электросигнализация, которая позволяет регулировать измеряемую среду. Эти приборы подразделяются на два типа: на основе электроконтактной приставки и с микровыключателями.
• Общетехнические. Предназначены для измерения давления в различных средах. Ими можно мерить избыточные и вакуумметрические давления.

По принципу работы выделяют такие типы:

• Пьезоэлектрические. Основываются на пьезоэффекте. В кристалле кварца появляется заряд при механическом воздействии.
• Деформационные. Основываются на деформации чувствительного элемента (мембраны, сильфона, пружины и прочих), который при деформации действует на стрелку.
• Жидкостные. Их основой является трубка, заполненная жидкостью. Они могут быть двух видов: с одной или двумя трубками. Приборы с двумя трубками используются для того, чтобы в разных средах сравнивать давление.
• Поршневые. Они состоят из цилиндра, внутрь которого вставлен поршень.

Жидкостные системы измерения

Величина в этих манометрах измеряется при помощи уравновешивания веса жидкостного столба. Мерой давления является уровень жидкости в сообщающихся сосудах. Этими приборами можно измерять величину в пределах 10−105 Па. Они нашли своё применение в лабораторных условиях. По сути, это U-образная трубка, где находится жидкость с большим удельным весом в сравнении с той жидкостью, в которой непосредственно измеряется гидростатическое давление. Такой жидкостью чаще всего является ртуть.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 4 чел.
Средний рейтинг: 3.8 из 5.

принцип действия, схема, виды и т.д.

Манометр технический — простой и точный прибор для измерения давления. Он может быть использован для измерения вакуума, давления выше атмосферного, разности давлений. Конструкция манометра определяет каким образом измеряется каждое из видов давления.

Технический манометр

Рекомендуем разобраться с тем, что такое давление и изучить каталог приборов для измерения давления.

Пожалуй, в быту самыми известными манометрами будут: манометр для измерения артериального давления и манометр для измерения давления автомобильных шин.

Принцип работы технического манометра

Принцип действия манометра основан на том, что столб жидкости определенной высоты обладает определенным давлением. Изменение величины жидкостных столбов при приложении на прибор источника давления используется как показатель изменения давления.

В качестве жидкости в манометрах большей частью используются ртуть и вода. Однако возможно использование других, специально приготовленных жидкостей, например, специального масла. В бесцветные жидкости для удобства в работе обычно добавляется краситель. Влияние веса красителя ничтожно и в расчет не принимается.

Как пользоваться техническим манометром

Основные операции по использованию манометра включают в себя проверку его состояния, обнуление, приложение давления и снятие показаний. Если жидкость в манометре загрязнилась, ее следует заменить, иначе это снизит точность производимых измерений.

Следует также проверять наличие в манометре достаточного количества жидкости для измерения давления. Если жидкости недостаточно, следует произвести ее долив в соответствии с инструкциями изготовителя прибора.

Все манометры должны быть нивелированы по уровню до проведения измерений. Без этого измерения будут неточными. В большинстве наклонных манометров имеется специальное устройство для нивелирования прибора. Устройство поворачивается до тех пор, пока пузырек в указателе уровня не примет правильного положения.

Нивелирующее устройство наклонного манометра

Для того, чтобы обеспечить точность, на манометре должен быть установлен эталонный нуль до того, как будет приложено давление и сняты показания. Эталонный нуль манометра выполнен в виде ручки, которая делает возможным установку нулевой отметки на шкале в соответствии с уровнем жидкости.

Эти приготовления помогут обеспечить нормальное функционирование манометра. Далее прикладывается давление и производится снятие нужных показаний.

Как читать показания манометра

После выполнения подготовительных операций можно переходить непосредственно к считыванию показаний манометра. На рисунке ниже показаны уровни водяных столбов для двух типов трубок. Открытая поверхность жидкостного столба называется мениском. Вид поверхности жидкости, показанный на рисунке, называется вогнутым мениском: центр этой поверхности расположен ниже ее внешних краев. Вода всегда образует вогнутые мениски.

Вогнутые мениски в трубках, наполненных водой

На практике считывание показаний уровней для вогнутых менисков всегда производится со дна, т. е. низшей части мениска.

Существует так же и выпуклый мениск. Центр его выше, чем внешние края. Ртуть всегда образует выпуклые мениски. Считывание показаний при выпуклом мениске всегда производится с верхней точки.

Выпуклый мениск в трубке, наполненной ртутью

Манометр U-образный устройство для измерения давления, которое состоит из прозрачной трубки, выполненной в форме латинской буквы «U»

Манометр наклонный прибор для измерения давления с наклонной по отношенению к резервуару трубкой

Манометр чашечный прибор для измерения давления, который состоит из резервуара (чашки) с отверстием на нижней стороне

Неисправности манометров время от времени манометры начинают работать неправильно

Калибровка и поверка манометров каждый прибор должен работать исправно

Что такое манометр и как он работает?

Манометр — это измерительный прибор, используемый для измерения уровня давления в жидкости или газе в различных отраслях промышленности. Это важнейший прибор, так как он также помогает контролировать уровни давления в жидкостях и газах и поддерживать их в необходимом пределе. Подает сигнал тревоги в случае превышения давления. Это важно с точки зрения безопасности, поскольку прибор или машина могут взорваться, если уровень давления превысит допустимое значение и останется незамеченным в течение длительного времени. Это может нанести вред рабочим, а также повредить оборудование. Таким образом, манометр имеет решающее значение для общей безопасности предприятия. В этом посте обсуждается принцип работы и другие детали манометра.

Принцип работы Манометры основаны на законе Гука, который гласит, что сила, необходимая для расширения или сжатия пружины, линейно зависит от расстояния растяжения или сжатия. Есть внутреннее давление и внешнее давление. Таким образом, когда давление прикладывается к поверхности объекта, оно больше с внутренней стороны, так как площадь давления меньше. Манометры Бурдона широко используются в различных отраслях промышленности и работают по этому принципу.

В настоящее время широко используются цифровые манометры. В случае цифровых манометров основную роль играют источники питания переменного и постоянного тока. Схема переключения или переменный ток преобразуется в постоянный. Измеренное давление передается на диафрагму датчика, которая измеряет давление, на основе которого генерируется электрический сигнал, поступающий на компьютер или смартфон. Эти датчики поставляются с небольшим ЖК-дисплеем.

Другие важные детали манометров

Манометры варьируются от простых измерительных до полностью автоматизированных, которые можно подключить к вашему смартфону для отправки предупреждений. Датчики давления являются важными компонентами манометров. На рынке представлены различные типы манометров, такие как коммерческие манометры, манометры общего назначения, промышленные манометры из нержавеющей стали, дифференциальные манометры, двухсторонние манометры и так далее. С таким количеством вариантов, очевидно, запутаться. Среди различных факторов размер приложения должен быть одним из ключевых соображений, когда речь идет о выборе манометров для любого процесса. Эти манометры необходимо регулярно обслуживать, поскольку неисправный манометр представляет собой такую ​​же угрозу для завода, как и его отсутствие. Таким образом, всегда лучше иметь на своем заводе несколько, но хорошо обслуживаемых манометров. С точки зрения точности установка и правильная калибровка манометра являются важными аспектами. Калибровка может быть сложной задачей и должна выполняться экспертами после рассмотрения требований приложения.

A Двусторонние манометры

Двусторонние манометры являются одним из наиболее важных типов манометров. Они широко используются в таких отраслях, как химическая и нефтегазовая. Вот некоторые преимущества двусторонних манометров:

• В большинстве случаев они имеют пластиковый корпус и прочную конструкцию.
• Они устойчивы к химикатам, коррозии, абразивным материалам, высоким температурам и т.д.
• Они обладают высокой точностью и совместимы в различных диапазонах давления.
• Имеют тефлоновую диафрагму с трубкой Бурдона.
• Они отлиты как единое целое и поэтому не могут быть собраны или разобраны.
• Для этих манометров не требуется заправка, так как они предварительно заполнены глицерином или жидкостью для оптических силиконовых манометров.
• Поставляются с линзой из поликарбоната, обладающей высокой ударопрочностью, и цветным дисплеем с яркими метками диапазона.
• Они поставляются с двойной шкалой, и вы можете выбрать единицу измерения между PSI/KPA и PSI/BAR.
• Имеют механизм оповещения в случае необходимости замены фильтра или ПАКЕТА.
• Подходит даже для мест с ограниченной видимостью. Вы можете установить на машины или химические насосы в таких областях.

Если вы являетесь производителем нефти и газа или других подобных отраслей, вам понадобятся высококачественные манометры.

Убедитесь, что вы изучили все функции датчика и автономность его работы, и закупите их у сертифицированных и надежных производителей и поставщиков. Cannon Water Technology является одним из известных дистрибьюторов различных типов манометров и других контрольно-измерительных приборов. оборудование для водоподготовки. На складе компании представлены манометры известных и надежных брендов.

Манометр – Типы манометров

Что такое манометр?

Манометр — это измерительный прибор, который помогает измерять силу, действующую на жидкости ( жидкости и газы называются жидкостями ), когда они находятся в статическом положении и даже в a динамическая позиция . Давление — это тип силы, которую мы рассчитываем, когда она применяется к любым жидкостям (жидкости или газам).

Содержание

Виды давления:

Мы наблюдаем вокруг себя различные виды давления, которые требуют глубокого знания. Итак, типы давления следующие:

Вакуум Давление:

Давление – это тип давления, который можно наблюдать, когда нет воздуха . Его также называют отрицательным датчиком .

Атмосферное давление:

Нормальная сила воздуха, которую мы можем наблюдать в атмосфера называется Атмосферное давление .

Манометрическое давление:

Сила жидкости в статическом или динамическом режиме , которую мы измеряем с помощью манометра, называется Манометрическое давление . В манометрическом давлении мы принимаем атмосферное давление как Datum . Его также называют Положительное давление .

Абсолютное давление:

Сила, которую мы можем наблюдать выше абсолютного нулевого давления, называется Абсолютное Давление .

Типы манометров:

Существуют различные типы манометров в зависимости от их внутреннего механизма и работы. Их использование и применение зависят от отрасли и ситуации. Итак, несколько типов манометров, которые мы можем наблюдать вокруг нас:

• Манометры анероидного типа:

1. Тип трубки Бурдона
2. Тип сильфона
3. Диафрагма Тип
4. Магнитная связь тип

• MCLeod Lauge
• Спиннинг – Rotor Lauge

READ – Bourdon Dame Labe Lage, его частями,

,

,

,

,

,

, 9001,

,

,

,

, 9001, 9001, 9001, 9001,

.

Принцип работы манометра:

Давление определяется как отношение силы, действующей на любую жидкость, к единице площади . Сила измеряется с точки зрения Ньютонов и обозначается « N », площадь измеряется в пересчете на метров и обозначается м2 (квадратный метр). Итак, единица давления Н/м2 ( произносится как Ньютон на квадратный метр ).

Манометр имеет простую конструкцию и чувствительный характер. Устанавливается на пути потоков жидкости или крепится к накопительным бакам. Если он закреплен на пути потока жидкости, то жидкость будет касаться манометра, а отклики будут отображаться на дисплее с помощью индикатора. Если он прикреплен к резервуару для хранения жидкости, то жидкость может двигаться против него, а затем благодаря его механис м датчик отреагирует и покажет значение.

Давление может быть выражено в Н/м2 или МПа ( произносится как Мега Паскаль ) или даже в Psi

Преимущества манометра: 9005 1 датчик

• Это простой в конструкции и может использоваться при любом применении жидкостей.
• Это простота эксплуатации и отсутствие риска участия в установке.
• Не требует для своей работы Power и Electricity .
• Отклик датчика при измерении: быстрый и быстрый .
• Требование любого оператора или человека участие не обязательно дополнительное преимущество манометра .
• Поскольку давление имеет аналоговый тип, легко найти давление любой жидкости.
• В некоторых приложениях жидкости будут динамическими и приведут к вибрации компонентов, тогда как; даже при вибрациях будет точно и никаких ложных данных не будет наблюдаться.

Применение манометра:

применения манометра широки и могут наблюдаться в нашей повседневной жизни тоже. Несколько приложений

• Используется для измерения поведения жидкости в отраслях и компаниях .
