Принцип работы шестеренного масляного насоса

Существует около полутора десятков самых разных насосов для технических жидкостей. Их применение может быть обусловлено необходимым давлением на выходе, производительностью и габаритными размерами устройства. Если в сельском хозяйстве и в строительстве практически ничего не ограничивает возможность применения насоса той или иной конструкции, то под капот автомобиля можно поместить далеко не каждый насос. Одним из видов гидронасосов, активно применяемый в автомобилестроении, стал насос шестерёнчатого типа.

Что такое насос шестерёнчатый насос

Для нормального функционирования двигателя и различных систем автомобиля может применяться как мембранный насос, шестерёнчатый, так и роторный. В тех системах, где необходимо добиться высокого давления, хорошей производительности и стабильной длительной работы, применяют именно насос шестерёнчатого типа. Как правило, это масляный насос системы смазки двигателя. Его задача состоит в том, чтобы обеспечить номинальное давление масла, которое жизненно необходимо для качественной смазки трущихся деталей.

В некоторых типах автомобильных моторов, с сухим типом картера и масляным бачком, насос дополнительно производит перекачку жидкости из картера обратно в бачок. Шестерёнчатый насос это устройство, способное перекачивать жидкость с помощью лопастей (зубьев) шестерён. Одна из них ведущая, которая соединена с приводным валом, вторая ведомая, она вращается свободно и входит в постоянное зацепление с ведущей.

Как работает гидравлический насос

Принцип работы шестерёнчатого насоса показан на схеме ниже. Жидкость попадает во впускной патрубок либо самотёком, либо под воздействием разряжения, которое создаёт насос, а на выходе из устройства жидкость уже имеет необходимое для системы давление. Оно может регулироваться как оборотами насоса, так и специальным ограничительным клапаном. Принцип действия устройства заключается в постоянном изменении объёма между зубцами ведущей и ведомой шестерни, помещённых в герметичный корпус.

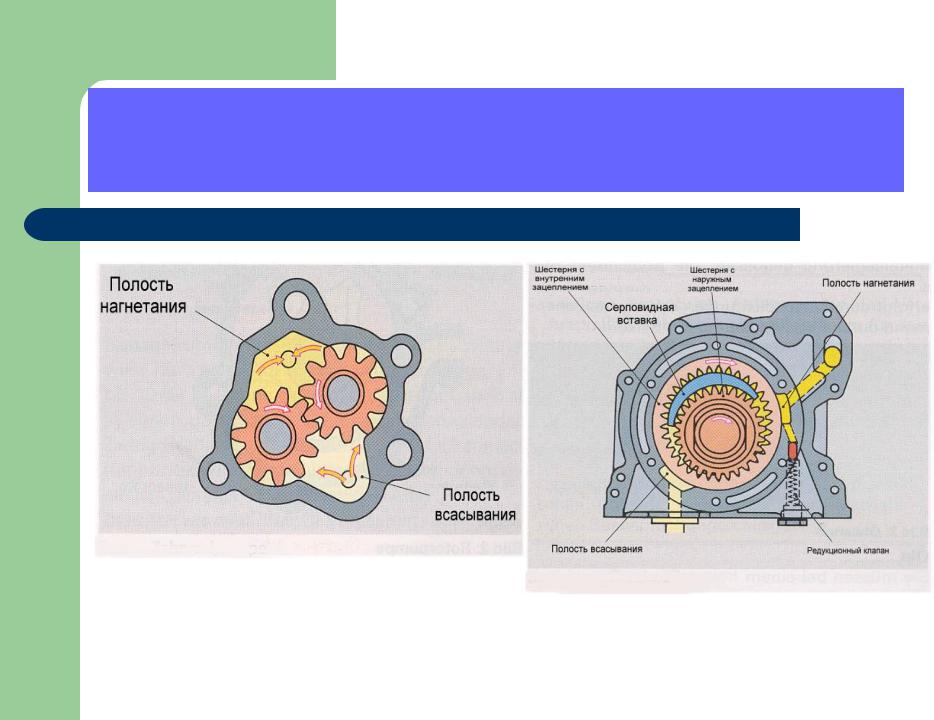

Насос шестерёнчатый находит широчайшее применение не только в автомобилестроении благодаря целому ряду важных технических показателей:

такой насос способен подавать жидкость очень равномерно, без перепадов давления;

его конструкция предельно проста, поэтому крайне надёжна;

он не требует частого и сложного обслуживания и очень прост в ремонте;

срок эксплуатации такого устройства достаточно длительный;

насос может создавать высокое давление и имеет высокую производительность.

Виды шестерёнчатых насосов

В автомобильном моторе масляный шестерёнчатый насос может приводиться в движение или от коленвала, или от распредвала посредством привода. Устройство бывает как регулируемого типа, так и без регулировки. Последний поддерживает стабильное давление при помощи контрольного клапана, как правило, шарикового типа. (шарик, нагруженный пружиной, перекрывает маслопровод до момента обеспечения определённого давления в контуре смазки).

Насос регулируемого типа может изменять давление в контуре только изменяя свою производительность в зависимости от оборотов мотора, а в насосах нерегулируемого типа, при превышении номинального давления срабатывает защитный (перепускной) клапан, который ограничивает подачу масла, направляя его излишки либо во всасывающий объем, либо в картер мотора. По конструкции шестерёнчатый насос может быть двух типов:

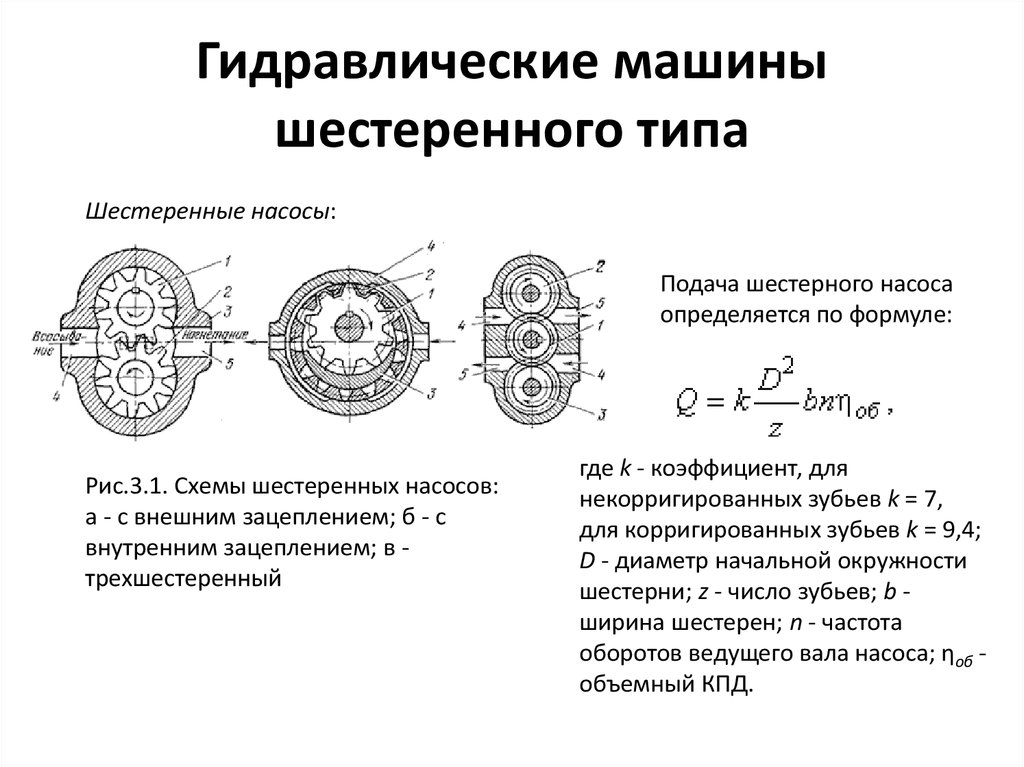

С зацеплением наружного типа, когда шестерни находятся рядом на параллельных осях.

С зацеплением внутреннего типа, когда шестерни помещены одна в другую.

Оба типа насосов имеют схожие технические характеристики по производительности, но размеры насоса с наружным зацеплением больше. Более компактный насос с внутренним расположением шестерён. сложнее в производстве, поэтому и цена его на порядок выше.

Недостатки и поломки устройства

Несмотря на довольно простую конструкцию, устройство может терять работоспособность, о чем будет говорить низкое давление в контуре или его полно отсутствие. Это может произойти по нескольким причинам. Самая распространённая из них — поломка привода насоса. Могут повредиться шлицы приводного вала, также при определённом уровне естественного износа давление насоса может быть недостаточным.

При недостаточном давлении виновником может быть редукционный клапан, который может засориться или пружина, которая нагружает клапан, может потерять свои свойства. Сам шарик может перекоситься и клапан не сможет работать корректно. Пониженное давление может быть следствием загрязнения полостей насоса или всасывающего канала, загрязнение масляного фильтра.

Нерегулируемый шестерёнчатый насос все реже используется в современной технике, поскольку он способствует повышенному износу масла, а КПД его чрезвычайно мал. К тому же мощность двигателя, затраченная на привод устройства, на 35% выше по сравнению с роторным, более современным масляным насосом.

Насос – это гидравлическая техника различного назначения, которая может работать в режиме насоса или гидромотора в зависимости от того, какой вращательный момент передан валу. Вал может вращаться вправо, влево и в обратную сторону (реверсивно).

По своему прямому назначению насосы могут быть крыльчатыми и поршневыми, сильфонными и пластинчато-роторными, кулачковыми с серпообразым ротором и импеллерными, синусыми и винтовыми, перестальтическими (шланговыми) и вихревыми, мембранными и оседиагональными (шнековыми), центробежными и многосекционными, струйными аппаратами, гидротараннымии шестеренчатыми. Сегодня поговорим именно о шестеренчатых насосах.

Общее описание и назначение шестеренчатых насосов

Шестеренчатые насосы были запатентованы в СССР в конце сентября 1977-го года четырьмя инженерами мелитопольского института механизации сельского хозяйства Анатолием Кастеляни, Иваном Федоренко, Владимиром Черкуном и Михаилом Довгалем. Номер первого в СССР патента на усовершенствованный насос шестеренчатый – 646090. При этом, аппарат НШ, в том виде, в котором мы его знаем, был изобретен Олегом Барановым в 1968 году.

Шестереночный, шестерной – это то же самое, что и шестеренные насосы, которые нашли широкое применение в системах гидравлики последнего поколения. Шестеренные насосы делятся на технику для:

Шестеренные насосы (НД) рассчитаны на уровень давления до 5-ти атмосфер, (СД) рассчитаны для уровня давления до 30-ти атмосфер и высокого (ВД) – на уровень давления до 70-ти атмосфер. При этом шестеренчатый насос НД может применяться в смазочных и охладительных системах станков, СД – в системах гидравлики фрезерных и шлифовальных станков.

Применение шестеренчатых насосов высокого давления можно встретить в гидравлической системе протяжного, сверлильного, фрезерного или токарного оборудования.

Бывают также модели, специально спроектированные, чтобы пропускать воду или керамический краситель, масло или смазочные материалы.

Кроме того, эти аппараты делятся на:

  • шестеренный насос с внутренним зацеплением;
  • с зацеплением наружного типа.

Аппараты с наружным зацеплением – это техника, рассчитанная для работы с вязкими жидкостями, которые используют для смазки. Эти аппараты достаточно просты в изготовлении, но не такие компактные, как аппараты с зацеплением внутреннего типа.

Принцип работы шестеренчатого насоса

Ведомая шестеренка аппарата с наружным способом зацепления вращается при постоянном контакте с ведущей шестеренкой. При этом шестеренки вращаются в противоположные стороны, и в полости всасывания, в момент выхода зубьев из зацепления образуется вакуум.

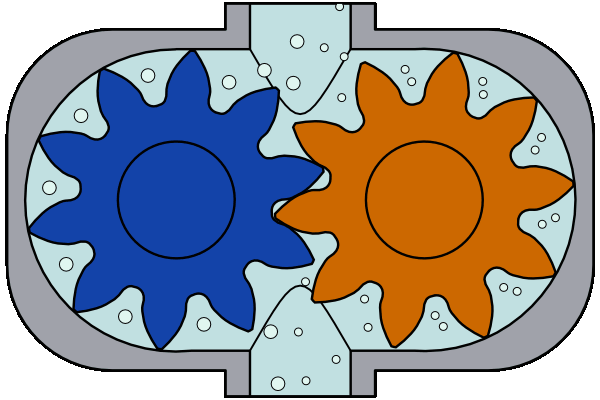

Схема действия шестеренчатого насоса

За счет образования вакуума жидкость попадает в полость всасывания, где постепенно перемещается в полость нагнетания, откуда выталкивается зубьями в нагнетательный трубопровод. При этом, контакт между зубьями шестеренок такой плотный, что делает обратный ток жидкости из камеры нагнетания в камеру всасывания невозможным.

В аппаратах с внутренним принципом зацепления принцип работы шестеренного насоса примерно тот же, за исключением того, что ведущая шестеренка, которую вращает электродвигатель, вращает и внешнее колесо. Всасывание жидкости обеспечивается создаваемым вакуумом, а предохранительным клапаном между отсеком всасывания и нагнетания в данном случае служит серповидный уплотнитель.

Например, производитель насосов шестеренных Вosch, создал целую линейку аппаратов AZP с внешним принципом зацепления, которая состоит из моделей:

  • AZPB;
  • AZPF;
  • AZPN;
  • AZPG;
  • AZPS;
  • AZPT;
  • AZPU;

Это модельный ряд нерегулируемых аппаратов с номинальным давлением от 250 до 280 бар. В остальном отличаются типовым рядом (последней буквой в маркировке модели от В до J). При этом, первые две буквы – AZ – это обозначение самого изделия, а Р – функция

. Различия в типоразмерности внутри модельного ряда идут по постоянному и кратковременному рабочему давлению, а также минимальной и максимальной скорости вращения.

Последние четыре модели в списке обладают дополнительной функцией бесшумности при работе. Дополнительные характеристики всегда можно посмотреть в техническом паспорте и конфигураторе изделия.

Серия шестеренных насосов Г11 и Г11-11А используется в дозирующих устройствах и в аппаратах, где применяют технические масла и смазки, в которых повышенный уровень кинематической вязкости (до 400 мм²/с). При этом вязкость насосов может ограничиваться лишь смазывающей способностью жидкости и мощностью двигателя самого насосного аппарата.

Срез шестеренчатого насоса

Износостойкий корпус из чугуна и крышка из алюминиевого сплава, шестеренки из хромистой стали и манжетный тип уплотнения вала обеспечивают бесперебойную и надежную работу техники даже в условиях нагревания смазочных материалов до 60°C.

В стандартной модели насосов Г11-11А используют вал с правосторонним вращением. Но, по желанию заказчика модель

можно модифицировать под левостороннее вращение или вообще, заменить прямое движение жидкостей на реверсивное. Обо всех изменениях будут сообщать дополнительные буквы в маркировке (Л или Р).

Но, если техника моделей Г11 и Г11-А использовалась для перекачки материалов, которые не вызывали коррозию и не представляют опасность при эксплуатации, то продукция компании VIP Technology рассчитана на абразивные, агрессивные и горючие материалы. Такие, например, как лак или краски, нефтепродукты или битум, нефтяного или дизельного топлива.

Такую насосную технику изготавливают из углеродистой стали и чугуна, а все уплотнения в конструкции представляют из себя соединение, в составе которого двойной графит и керамика. Иногда прокладки для вала и ведущего колеса могут выполняться из бронзы.

Принцип работы шестеренчатого насоса (видео)

Причины поломки шестеренной насосной техники

Основное условие нормальной работы любой гидравлической техники – это достаточный уровень давления жидкости внутри системы.

Для того, чтобы более подробно рассмотреть возможные варианты неисправностей аппаратов, нужно четко понимать схематическую конструкцию напорной шестеренчатой техники. Состоит шестеренный агрегат из:

  • корпуса;
  • крышки;
  • ведущей шестерни;
  • ведомой шестерни;
  • втулки;
  • сальника;
  • уплотнителя;
  • пластины;
  • пружины;
  • патрубка
  • распределителя.

Вариант при котором отсутствует подача жидкости или ее поступает недостаточно возможен, если неисправен привод или перепутано направление движение жидкости. Например, по техпаспорту оно должно быть правым, а у вас стоит левое или реверсивное. Этот вариант так же возможен, если есть утечка жидкости или степень загрязнения жидкости превышает допустимые по техническому паспорту нормы.

Если внутри насосной техники стала образовываться пена, то это значит, что произошла разгерметизация корпуса, и в систему проникает воздух.

Если в распределителе засорился золотник, или неправильно отрегулирован предохранительный клапан, то аппарат не будет давать нужного давления. Кроме того, обе эти причины могут привести к перегреву самого агрегата.

Если корпус вибрирует или издает не характерные для нормального режима работы звуки, стоит проверить привод на степень износа или трубопроводы на предмет возможной закупорки из-за повышенной вязкости жидкости внутри насоса. Если привод очень изношен, то напорная техника будет самопроизвольно отключаться.

Шестеренчатый или шестеренный насос это насос объемного типа. Широкое распространение данные насосы получили при работе с вязкими продуктами, такими как различные типы нефтепродуктов, масла, топлива и.т.д. Выделяют два основных типа шестеренчатых насосов: насосы с внешним зацеплением и насосы с внутренним зацеплением.

Шестеренчатый насос с внешним зацеплением

Шестеренчатый насос с внешним зацеплением часто использует в качестве смазочных насосов в станках, в силовом оборудовании и в качестве масляных насосах в различных типах двигателя.

Конструкция шестеренчатого насоса с внешним зацеплением

Рабочими органами данного насоса являются шестерни, которые находятся в постоянном зацеплении. Шестерни в насосе могут располагаться, как в один ряд так и в два. Зубья шестерен имеют различные формы:

— прямозубая цилиндрическая форма

— косозубая цилиндрическая форма

Косозубые и шевронные шестерни обеспечивают наиболее плавный поток, чем прямозубые. Хотя у всех указанных типов жидкость перекачивается довольно гладко, без пульсаций. На большие производительности чаще используют косозубые и шевронные колеса.

Шестеренчатые насосы с небольшой производительностью обычно работают на скорости 1750 или 3450 об/мин. У насосов с большим типоразмером шестерни вращаются со скоростью порядка 650 об/мин.

Между рабочими органами насоса и корпусом практически нет зазоров. Вал насоса поддерживается с обеих сторон. Все это позволяет производить шестеренчатые насосы высокого давления до 200 бар. Поэтому насосы широко применяются в гидравлических системах

В устройстве шестеренного насоса с внешним зацеплением можно выделить следующие основные элементы:

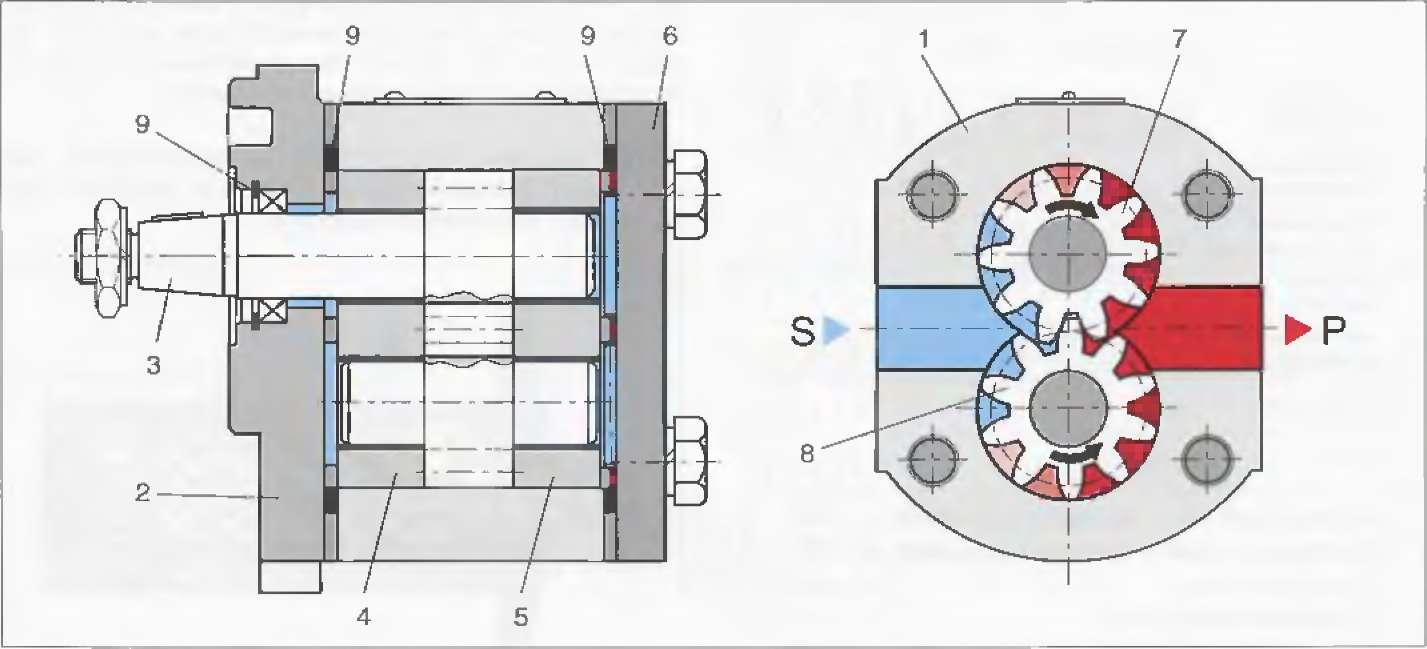

Схема шестеренного насоса с внешним зацеплением

  • Ведущая шестерня
  • Ведомая шестерня
  • Вал насоса, соединенный с приводом
  • Система уплотнения вала
  • Задний подшипник (втулка)
  • Передний подшипник (втулка)

Принцип работы шестеренчатого насоса с внешним зацеплением

При получении вращательного движения от привода насоса, ведущая шестерня передает это движение ведомой. Шестерни вращаются соответственно в противоположные стороны.

  1. Когда шестерни выходят из зацепления они создают разряжение с всасывающей стороны насоса. Перекачиваемая жидкость течет в образовавшуюся полость и захватывается зубьями шестерни.
  2. Среда перемещается в карманах между зубьями, вдоль внутренней части корпуса насоса. Между самими шестернями жидкость не проходит.
  3. Благодаря зацеплению зубьев шестеренчатых колес жидкость под давлением выталкивается в напорный патрубок насоса.

Материальное исполнение

Основные элементы шестеренчатых насосов внешнего зацепления могут быть выполнены из самых различных материалов для обеспечения необходимой коррозионной стойкости, как при работе с неагрессивными жидкостями, так и при перекачке таких сред как кислоты. Чаще всего данный тип насосов встречается с исполнением корпуса и основных вращающихся элементов из чугуна.

Можно выделить следующие основные материалы:

Проточная часть насоса:ШестерниУпорные втулки
· Серый чугун· Углеродистая сталь· Графит
· Ковкий чугун· Нержавеющая сталь· Бронза
· Углеродистая сталь· Дуплекс· Карбид кремния
· Нержавеющая сталь· PTFE
· Дуплекс· Композитные материалы PPS
· Композитные материалы (PPS, ETFE)

Типы уплотнения вала насоса

  • Сальниковое уплотнение (ссылка на сальниковое уплотнение)
  • Манжетное уплотнение
  • Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
  • Магнитная муфта

Преимущества и недостатки шестеренчатых насосов с внешним зацеплением

Преимущества:
  • Перекачка высоковязких жидкостей
  • Высокое давление
  • Нет перегрузок на валу из-за подшипников с двух сторон
  • Тихая работа
  • Широкий выбор материалов
  • Возможность использовать в качестве дозировочных
  • Реверсивный насос
Недостатки:
  • Четыре упорных подшипника располагаются в перекачиваемой среды
  • Недопустимо попадание твердых включений
  • Не эффективны при работе с жидкостью с низкой вязкостью
  • Недопустима работа «в сухую»

Области применения

Шестеренчатые насосы внешнего зацепления применяются чаще всего в следующих отраслях промышленности.

  • Энергетика
  • Нефтяная и газовая промышленность
  • Химическая промышленность
  • Гидравлические системы
  • Машиностроение
  • Пищевая
  • Фармацевтическая
  • Судостроение и судоходство

Основные назначения шестеренного насоса :

  • Перекачка топлива и смазочных масел
  • Дозирование присадок и полимеров
  • Перекачка хим. реагентов
  • Работа в гидравлических системах
  • Микродозирование

Основные производители

  • Viking http://www.vikingpump.com
  • Zeilfelder http://www.zeilfelder-pumpen.com/
  • Verder https://www.verderliqu >Шестеренчатый насос с внутренним зацеплением

Шестеренчатые насосы с внутренним зацеплением универсальны. Они часто используются как для жидкостей с низкой вязкостью, такие как растворители, бензин и.т.д. Так же они прекрасно работают с высоковязкими жидкостями, например битум, клей, жидкое стекло, присадки, шоколад. Насосы могут работать в широком диапазоне по вязкости: от 1 до 1 000 000 сПз.

Помимо этого насос может перекачивать жидкость с очень высокой температурой до + 400 ˚С. Это достигается за счет настраиваемого зазора между зубьями ротора и корпуса насоса в зависимости от температуры и вязкости.

Конструкция шестеренчатого насоса с внешним зацеплением

Рабочими органами шестеренного насоса с внутренним зацеплением является ротор и ведомое колесо, которые работают по принципу «шестерня в шестерне». В устройстве данного типа шестеренчатого насоса также можно выделить следующие элементы:

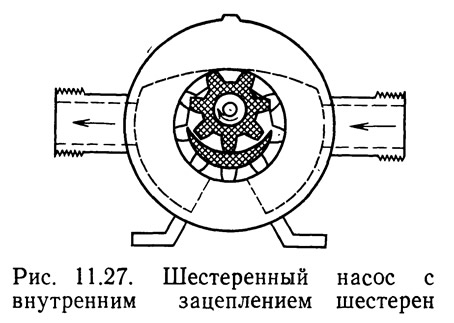

Схема шестеренного насоса с внутренним зацеплением

  • Ведомая шестерня
  • Ротор
  • Система уплотнения вала
  • Всасывающий патрубок
  • Нагнетательный патрубок
  • Встроенный предохранительный клапан

Принцип действия шестеренного насоса с внешним зацеплением

При получении вращательного движения от привода насоса, ротор передает это движение ведомой шестерне.

  1. Жидкость поступает через всасывающий патрубок в образовавшуюся полость между ротором (внешняя шестерня) и ведомой шестерней (внутренняя шестерня).
  2. Жидкость проходит через насос между зубьями ротора и ведомой шестерни. Специальная вставка по форме полумесяца разделяет жидкость и действует как уплотнение между всасывающим и нагнетательным патрубком.
  3. Перед вытеснением жидкости из напорного патрубка проточная часть насоса практически полностью заполнена жидкостью. Ротор и ведомое внутреннее колесо образуют полностью запертые уплотненные карманы, в которых и транспортируется жидкость. Затем шестерни повторно зацепляются и тем самым выдавливают жидкость в нагнетательный патрубок насоса.

Материальное исполнение

Проточная часть насоса:Роторы и ведомые шестерниУпорные втулки
· Серый чугун· Серый чугун· Карбид вольфрама
· Ковкий чугун· Ковкий чугун· Бронза
· Углеродистая сталь· Углеродистая сталь· Карбид кремния
· Нержавеющая сталь· Нержавеющая сталь· Керамика
· Дуплекс· Дуплекс
· PTFE

Типы уплотнения вала насоса

  • Сальниковое уплотнение (ссылка на сальниковое уплотнение)
  • Манжетное уплотнение
  • Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
  • Торцевое газовое уплотнение (газодинамическое бесконтактное уплотнение)
  • Магнитная муфта

Преимущества и недостатки шестеренчатых насосов с внешним зацеплением

Преимущества:
  • Только два подвижных элемента
  • Только одно уплотнение вала
  • Перекачка высоковязких жидкостей
  • Работа без пульсаций
  • Низкий NPSHr
  • Настраиваемый зазор между зубьями и корпусом
  • Широкий выбор материалов
  • Реверсивный насос
  • Простое обслуживание
Недостатки:
  • Чувствителен к твердым включения
  • Ограничение по давлению
  • Подшипник постоянно находится в перекачиваемой среде
  • Внешняя радиальная нагрузка на вал

Области применения

Шестеренчатые насосы внутреннего зацепления применяются чаще всего в следующих отраслях промышленности

  • Нефтяная и газовая промышленность
  • Химическая промышленность
  • Пищевая
  • Судостроение и судоходство

Основные назначения шестеренного насоса:

  • Перекачка топлива и смазочных масел
  • Производство полимеров и эластомеров
  • Производство спиртов и растворителей
  • Перекачка битума, гудрона, смолы
  • Пищевые продукты
  • Краски, клей
  • Мыльные растворы

Виды и принцип работы масляного насоса автомобиля

Автор статьи: AutoKontact. ru

дата: 07.03.2018

Масляный насос, что это? Понятие и назначение масляного насоса

Масляный насос автомобиля это устройство, создающее в системе давление на смазку, благодаря чему она поступает к подвижным элементам двигателя внутреннего сгорания. Давление необходимо, чтобы подавать смазочный материал (масло) к тем элементам двигателя, которые нуждаются в принудительной смазке, например распредвал расположенный в головке блока цилиндров, то есть гораздо выше масляного бака и без давления создаваемого масленым насосом смазка к нему не попадет

Насос масло автомобиля приводится в действие благодаря коленчатому валу или через приводной вал от распредвала

По характеру управления их делят на два вида: регулируемые и нерегулируемые

  • Регулируемый — благодаря возможности регулирования производительности создает стабильное давление в системе
  • Нерегулируемый — постоянное давление смазки поддерживается за счет наличия и действия специального, редукционного клапана

В зависимости от конструкции они также делятся на:

1. Роторного типа — давление создается благодаря лопастям ротора

2. Шестеренного типа — масло получает давление благодаря работе шестеренок.

Они в свою очередь подразделяются на:

  • шестеренные с наружным зацеплением — когда две шестерни находятся рядом,
  • шестеренные с внутренним зацеплением, когда одна шестерня расположена внутри другой.

Разница в расположении шестерёнок не влияет на производительность, но влияет на размеры устройства. Благодаря тому что шестерни находятся друг в друге, требуется гораздо меньше мета для их размещения, а следовательно и шестеренный с внутренним зацеплением получается меньшим по габаритным размерам

Автомобильные зеркала для водителя – надёжные помощники. Если они имеют недостаточно хорошую оптику, или вообще отсутствуют, управление авто становится очень опасным. Перкала Приора

Устройство масло насоса шестеренного типа

В корпус автомобильного масленого насоса помещены шестерни, одна из которых является ведущей (первая), а другая является ведомой (вторая). Шестерни подают масло от канала всасывания в систему, выталкивая смазочный материал через нагнетательный канал. Частота вращения коленчатого вала непосредственно оказывает влияние на производительность. Если, при работе такого маслонасоса, создается излишнее давление масла, то происходит автоматическое срабатывание редукционного клапана и часть масла отправляется в картер двигателя. Поэтому шестеренный тип маслонасоса по своей схеме работы относится к насосу нерегулируемого вида

Схема шестеренчатого насоса с внешним зацеплением


1. ведомая шестерня
2. всасывающий канал
3. ведущая шестерня
4. приводной вал
5. нагнетательный канал
6. ось ведомой шестерни

Схема насоса с шестернями внутреннего зацепления


1. Маслоприемник
2. Корпус
3. Ведомая шестерня
4. Ведущая шестерня
5. Крышка
6. Корпус редукционного клапана
7. Передний сальник коленчатого вала
8. Уплотнительное кольцо
9. Пружина редукционного клапана
10 . Поршень редукционного клапана

Устройство насоса масла роторного типа

  1. Всасывающая полость насоса
  2. Смазочный материал (масло)
  3. Внешний ротор
  4. Нагнетательная полость
  5. Приводной вал маслонасоса
  6. Внутренний ротор

Масляный насос, роторного типа, это механизм, конструкция которого состоит из внутреннего (ведущего) и внешнего (ведомого) роторов, расположенных внутри корпуса масло насоса
При повышении давления, в нерегулируемом роторном насосе, происходит автоматическое срабатывание редукционного клапана

В регулируемом роторном, постоянное давление масла поддерживается благодаря наличию подвижного статора, в свою очередь имеющего регулировочную пружину, позволяющую сохранять стабильное давление масла независимо от частоты вращения коленчатого вала. Постоянное давление смазочного материала сохраняется путем возможности изменять размеры полости между внешним и внутренним роторами, благодаря повороту статора в необходимом направлении

Принцип работы регулируемого насоса роторного типа. Схема


А — Сторона нагнетания масла
Б — Сторона всасывания масла

  1. Нагнетательная полость
  2. Внешний ротор
  3. Внутренний ротор
  4. Регулировочная пружина
  5. Всасывающая полость
  6. Приводной вал
  7. Подвижный статор

Преимущества регулируемого масляного насоса перед нерегулируемым типом

Очевидных преимуществ несколько. Из явных можно смело выделить:
1 . Происходит снижение величины отбираемой мощности от двигателя (примерно 30%)
2. Смазочный материал служит дольше, благодаря сокращению частоты и числа оборотов
3. Происходит меньшее вспенивание масла

Схема масляного насоса ВАЗ 2115, 2114 (Лада Самара)


корпус масленого насоса
ведомая шестерня
ведущая шестерня
редукционный клапан
пружина редукционного клапана
пробка
уплотнительное кольцо
передний сальник коленчатого вала
крышка насоса
резиновое уплотнительное кольцо
маслоприемник

Просмотров: 11 768

Принцип работы масляного насоса: типы и технические отличия

Масляный насос предназначен для нагнетания масла к трущимся элементам любых систем и агрегатов. В настоящее время различают следующие типы масляных насосов:

  1. Шестереночные
  2. Роторные

Предлагаемая классификация не полная, поскольку шестереночные насосы подразделяются на два дополнительных подтипа:

  • внешнего зацепления;
  • внутреннего зацепления.

Для смазки движущихся элементов необходимо нагнетание, которое обеспечивает подачу этого материала. Именно поэтому они являются устройствами высокого давления. Создание в системе сжатия позволяет доставлять смазочный материал даже к максимально отдаленным движущимся частям.

Масляные шестереночные

Рассмотрим принцип работы масляного насоса шестереночного типа. Благодаря двум шестеренкам, которые располагаются в корпусе устройства, достигается нагнетательное движение смазочного материала. Первая шестеренка или технически правильно – ведущая, сцепляется насечками в виде зубов со второй шестеренкой, технически – ведомой и в процессе их движения, через всасывающую или иными словами нагнетательную магистраль, жидкость, через них, подается к отводящей магистрали и распределяется по системе.

Частота вращения шестереночного механизма будет повышать или понижать давление в системе. В случае перехода допустимой величины задействуется редукционный клапан, который сбрасывает излишки давления вместе со смазкой в специальный приемный картер. Принцип работы масляного насоса происходит абсолютно в автоматическом режиме.

Внешнего зацепления

Работа масляного насоса идентична уже описанной. Отличие кроется в технической части агрегата. Сцепляемые шестеренки находятся внутри самого устройства и приводятся в движение изнутри. Вращательный момент из одной передается на другую. Подающая магистраль соединяется с маслозаборной емкостью путем засасывания масла и выводится через отводящую магистраль уже в сжатом состоянии к трущимся рабочим поверхностям. Подаваемое масло захватывается прокручивающимися зубьями и таким образом создается требуемое системе давление.

Внутреннего зацепления

Конструкция такого типа нагнетателя будет отличаться от предыдущей также конструктивно. Принцип состоит в тех же двух шестеренках, но отличие заключается в том, что ведущая шестеренка располагается внутри ведомой и ряд зубов сцепления у нее также находится во внутренней части.

Необходимо учесть, что оси таких звездочек совпадать не будут и поэтому образуется серповидная полость, которая содержит серповидный разделительный сектор, начало которого находится возле подающей магистрали, а завершается у выпускной.

Принцип работы устройства с внутренним расположением сцепных звездочек несколько отличим. Подающая магистраль выталкивает смазочный материал в оговоренный зазор. Затем смазка перемещается к выпускной магистрали, где в секторе разделения отсекаются ее излишки, что предотвращает протекание между сцепными зубьями. Проходя через него, к выпускной магистрали, он уменьшается в объеме, масло приобретает необходимое ему давление для продвижения по всей системе агрегата.

Принципиальные отличия шестереночных насосов

Такие устройства сегодня практически не применяются. В первом случае камнем преткновения оказалась громоздкость, а во втором – конструктивные сложности. Ложкой дегтя оказалось отсутствие возможности регулировки сжатия смазочных материалов. Излишки давления способны привести к выдавливанию прокладок и сальников, что в свою очередь чревато огромными проблемами.

Естественно, что примитивный сброс давления возможен. Он осуществляется по средствам перепускного клапана, который вмонтирован в само нагнетающее устройство и представляет подпружиненный поршень, соединяющий выходную магистраль с поддоном. При избыточном давлении смазочный материал преодолев усилие, создающееся пружиной выталкивает поршень, вытекая в поддон, а он сам, после нормализации сжатия, возвращается в исходное положение.

Масляные роторные насосы

Масляный насос роторного типа в техническом плане, схож с устройством шестереночного типа. Разница состоит лишь в том, что в этом случае рабочим элементом уже выступают не «звездочки», а лопасти. Как и у шестеренчатого типа, здесь также присутствует нагнетательная полость, но схема не располагает разделительным сектором из-за его ненадобности.

Лопасти, в отличии от зубьев «звездочек» забирают большие объемы смазки благодаря чему в систему она закачивается в необходимом количестве. Исходя из технических особенностей, роторные устройства также бывают:

  • регулируемые;
  • нерегулируемые.

Достоинство заключается в их компактных размерах и отсутствии забора мощности двигателей, приводящих их в движение. В нерегулируемых насосах также присутствует перепускной или стравливающий клапан, который поддерживает сжатие материала в требуемом диапазоне.

Роторный масляный насос способен поддерживать нужное сжатие, не зависимо от оборотов двигателя, который приводит его в движение. Такое решение было достигнуто применению дополнительного элемента в общей конструкции устройства –подпружиненного подвижного статора. Рассматривая устройство масляного насоса роторного типа можно заметить, что непосредственно ротор находится внутри статора, а он сам располагается непосредственно в корпусе нагнетателя.

Задача новинки состоит в изменении объема полости, которая находится между роторами и технически звучит, как нагнетательная. Не обязательно знать устройство масляного насоса, чтобы рассматривать принцип его работы. При недостаточном давлении с помощью пружины статор смещается, чем увеличивает объем рабочей приемной камеры, которая обеспечивает необходимый приток смазочного материала и в конечном итоге создает требуемое давление.

В случае высокого давления масло преодолевает усилие пружины и отодвигает статор, что в свою очередь способствует уменьшению нагнетательной полости или приемной камеры и снижает степень сжатия. Благодаря такому принципу работы внутреннее сжатие всегда пребывает на требуемом регулируемом уровне в пределах определенного значения.

Масляный насос двигателя: устройство, виды, неисправности

Масляный насос двигателя является неотъемлемой частью автомобиля. Предназначен он для забора смазки из картера мотора и закачки ее под давлением в зону контакта трущихся элементов силового агрегата.

Назначение и принцип действия масляного насоса

Двигатель внутреннего сгорания – сложный механизм, состоящий из множества металлических деталей, которые в процессе работы взаимодействуют друг с другом. Результатом такого взаимодействия является сила трения, возникающая в местах контакта трущихся механизмов.

Для ее снижения в автомобиле предусмотрена система смазки, главным элементом которой и является масляный насос.

Насос состоит из кожуха, внутри которого установлена пара шестерен. Одна шестерня запрессована на приводном стержне, а вторая свободно крепится на центральной оси. Работа механизма осуществляется посредством зубчатой шестеренки, закрепленной на коленчатом валу двигателя.

При вращении приводного устройства соприкасающиеся зубья захватывают жидкость из маслоприемника, перемещают ее вдоль стенок корпуса и подают в масляный фильтр, откуда очищенная эмульсия поступает в каналы системы смазки автомобиля.

Масляный насос предназначен для осуществления бесперебойной циркуляции масляной жидкости и поддержания постоянного давления в системе.

Типы масляных насосов

По способу управления насосы бывают регулируемой и нерегулируемой конструкции. Нерегулируемые контролируют работу системы смазки при помощи редукционного клапана.

В регулируемых напор масляной жидкости регулируется посредством изменения продуктивности прибора. В зависимости от внутренней структуры, они делятся на насосы роторного и шестеренчатого типа.

Масляный насос шестеренчатый

Шестеренчатые насосы по принципу действия являются нерегулируемыми устройствами. По типу размещения шестерен и способу подачи масла они делятся на 2 вида:

  1. С наружным зубчатым соединением.
  2. С внутренним сцеплением.

Конструкция с наружным зацеплением состоит из корпуса, внутри которого размещаются ведомая и ведущая шестерни. Жидкость из поддона через всасывающий клапан подается в рабочую камеру устройства, откуда продавливается в фильтр и затем поступает в масляную магистраль.

Производительность механизма зависит от частоты вращения коленчатого вала. При увеличении числа оборотов выше установленного значения открывается редукционный клапан, который сбрасывает часть масла в картер двигателя. По такой схеме происходит регулирование давления смазки в системе.

Насос с внутренним сцеплением шестерен представляет собой механизм, состоящий из металлического кожуха, внутри которого вращается пара шестерен, расположенных друг над другом со смещением относительно центральной оси.

Диаметр ведомой шестерни меньше, чем у ведущей. За счет этого между ними образуется полость, внутри которой создается разряжение. Жидкость засасывается в рабочую камеру, и с помощью зубчатой передачи поднимается в масляные каналы.

Роторный масляный насос

Устройства роторного типа по своим конструктивным особенностям можно разделить на регулируемые и нерегулируемые механизмы. Принцип действия роторного нерегулируемого насоса напоминает работу шестеренчатого устройства, только вместо шестерен здесь установлены два ротора с небольшим количеством лопаток.

Жидкость закачивается в рабочую полость, захватывается лопастями и подается к выпускному отверстию. В нужный момент срабатывает редукционный клапан и регулирует давление в каналах блока цилиндров.

Наиболее совершенным механизмом считается регулируемый вид масляного насоса, который поддерживает постоянный напор при любой скорости вращения коленчатого вала. Такое преимущество роторный насос получил за счет добавления в конструкцию подвижного статора с изменяемой пружиной.

Контроль давления осуществляется посредством изменения размера свободного пространства между ведомым и ведущим элементом путем поворота подвижного ротора.

При повышении частоты вращения двигателя снижается давление масла в системе. Регулировочная пружина расправляется и уводит за собой статор. При этом размер рабочей полости увеличивается, и пропорционально возрастает количество захватываемой жидкости, а вместе с тем повышается производительность устройства.

При понижении скорости вращения двигателя давление в системе увеличивается, пружина сжимается и переводит статор в начальное положение, производительность маслонасоса восстанавливается.

Неисправности масляного насоса

Масляный насос двигателя рассчитан на длительный срок эксплуатации, и поломки механизма случаются довольно редко. Однако ошибки в выборе смазочных материалов, экстремальный режим работы мотора, несоблюдение графика сервисного обслуживания может привести к появлению неисправностей, требующих срочного ремонта.

Поводом для ремонта перекачивающего устройства могут послужить следующие факторы:

  • снижение уровня жидкости в поддоне двигателя;
  • выход из строя датчиков контроля давления;
  • использование некондиционных смазочных материалов;
  • отказ редукционного клапана;
  • нарушение целостности уплотнительной прокладки корпуса прибора;
  • засор маслоприемника в картере мотора;
  • поломка или загрязнение масляного фильтра;
  • износ рабочих деталей насоса.

Устройство для перекачки масла работает в сложных условиях, постоянно испытывая на себе температурные и механические нагрузки. Со временем металлические детали изнашиваются, что приводит к нарушению рабочего цикла в системе смазки автомобиля.

В нерегулируемых механизмах – это поломка редукционного клапана, в регулируемых конструкциях – ослабление пружины, но общей причиной неисправностей для любых типов насоса является износ ведомой и ведущей шестерен.

Изнашивание шестеренок рабочего механизма приводит к увеличению зазора между соприкасающимися элементами. Возникает пробуксовка ведущей шестерни и люфт приводного валика, из–за чего касание зубьев происходит под определенным углом к поверхности.

Результатом такой работы являются трещины, сколы, раковины и др. В работе устройства начинает прослушиваться посторонний шум, скрежет, и на панели приборов загорается аварийная лампочка контроля давления масла.

После этого сигнала следует обязательно остановиться, заглушить двигатель, провести диагностику системы смазки и устранить неисправности.

Диагностика и регулировка масляного насоса

Первым признаком неисправностей перекачивающего механизма является снижение давления масла. Причины, вызывающие этот дефект можно определить только в случае проведения глубокой диагностики устройства.

Основные параметры насоса и последовательность выполнения работ:

  1. Демонтировать маслонасос.
  2. Проверить корпус насоса на наличие деформаций, сколов, трещин.
  3. Осторожно снять крышку кожуха, осмотреть уплотнительную прокладку.
  4. Визуально исследовать состояние шестерен, при обнаружении дефектов – заменить.
  5. При помощи специального щупа замерить плотность касания зубьев вращающихся деталей. Средние значения должны находиться в границах 0,1–0,35 мм (сверить с технической инструкцией).
  6. Зазор между стенками корпуса и наружной поверхностью шестерен не должен превышать 0,12–0,25 мм.
  7. Промежуток между рабочим валом устройства и кожухом должен быть 0,15–0,05 мм.
  8. По окончании проведения ремонтных работ установить насос, завести мотор и проверить герметичность соединений.

Для каждой модели масляного насоса существуют индивидуальные параметры, которые принято отражать в паспорте сервисного обслуживания автомобиля.

Масляные насосы. Применение. Принцип работы

Масляные насосы – это лишь одна из разновидностей гидравлической машины (насоса), которая преобразует механическую энергию приводного двигателя в энергию потока жидкости. Насосы служат для повышения давления и перемещения всех видов жидкости, содержащих в своем составе различные примеси.

Использование масляных насосов

Существуют различные типы масляных насосов, которые используются в различных сферах деятельности:

  1. Общепромышленные насосы. Они используются на технологических линиях для перекачивания продуктов нефтехимии, различных масел, а также для подачи топлива. К данному типу насосов относятся такие модели как Ш, НМШ, НМШФ, НМШГ, К, КВ и другие.
  2. Насосы морские судовые. В отделениях для судов речного или морского флота – НМШФ, НМШ, Ш.
  3. Насосы для перекачивания минерального масла. Используются в гидравлических системах – НШ, ЭКЛ, А1 и др.
  4. Ручной крыльчатый насос, насос ручной шиберный бочковой. Применяются в быту – РК, РШ.

Классификация масляных насосов в зависимости от конструкции:

  • шестеренные насосы для масла,
  • коловратные,
  • трехвинтовые,
  • ручные крыльчатые,
  • ручные шиберные.

Все модели различаются по структуре, а также по назначению. Одни модели предназначены для перекачивания дизельного топлива, другие – для мазута, застывающих жидкостей, таких как магнитный лак, битум, парафин и т.д. Следовательно, выбирать насосное оборудование необходимо, исходя из технических характеристик и назначения оборудования.

Принцип работы насоса для масла

Основной принцип работы всех насосов совпадает, но есть некоторые особенности и расхождения. Поэтому при выборе того или иного оборудования обратитесь за консультацией к специалисту. Принцип работы насоса для перекачки масла мы рассмотрим на примере шестеренного насоса.

В корпусе насоса находится зубчатое колесо. К нему эксцентрично расположено внутреннее колесо. Масло перекачивается в пространство между зубьями. В процессе непрерывного вращения в части, в которой зубья движутся друг от друга в противоположные стороны, давление понижается. Эта сторона насоса является всасывающей. В той зоне, где зубья сцепляются, давление повышается, масло выталкивается. Шестеренные насосы обладают высокой мощностью, особенно когда частота вращения спадает.

Установку насосного оборудования стоит производить с соблюдением предельной точности. Если у вас нет достаточного опыта работы с осуществлением монтажных работ насосного оборудования, лучше всего обратиться к опытному специалисту. Также можно воспользоваться рекомендациями и правилами монтажа из приложенных к любому оборудованию инструкций.

Наша продукция

У нас можно осуществить заказ масляных шестеренных насосов. Мы предлагаем проверенную продукцию высокого качества самых надежных производителей. На нашем сайте имеется вся необходимая информация о том, как правильно выбрать насос для масла. В каталоге товаров вы найдете подробное описание каждой модели, ее технические характеристики и назначение.

Но мы можем упростить ваш выбор, если вы свяжетесь с нашими консультантами по предоставленным на сайте контактным данным.

Масляный насос двигателя


виды, устройство и принцип работы

В современных автомобилях смазка основных узлов двигателя осуществляется преимущественно под давлением. Для создания последнего на требуемом уровне в конструкции системы предусмотрен масляный насос. Он выполняет цикличную подачу масла, обеспечивая непрерывность процесса. От точности работы маслонасоса зависит долговечность деталей двигателя, расход топлива (механические потери энергии) и уровень вредных выбросов.

Виды и устройство насосов

Основной принцип работы всех масляных насосов двигателей схож: всасывание моторного масла из поддона картера (масляного бака) и нагнетание в магистрали системы смазки. Конструктивно это могут быть шестеренчатые, роторные и пластинчатые насосы с возможностью принудительной регулировки уровня давления или без таковой. Отличается и способ приведения их в действие.

Шестеренчатые насосы

Этот тип механизмов относится к нерегулируемым. Привод такого масляного насоса осуществляется от коленчатого вала двигателя. На практике это означает, что уровень давления напрямую зависит от оборотов мотора. Чтобы при этом давление масла в нагнетательной магистрали системы смазки было постоянным и не превышало критических значений, такие масляные насосы всегда дополняются редукционным клапаном.

Шестеренчатый масляный насос с внешним зацеплением

Конструктивно шестеренчатый насос состоит из следующих элементов:

  • Ведущая шестерня, соединенная с коленвалом.
  • Ведомая шестерня, приводимая в движение ведущей шестерней.
  • Герметичный корпус с нагнетательным и всасывающим каналами.
  • Редукционный клапан масляного насоса — он представляет собой плунжер с пружиной, который при повышении давления отжимается, открывая канал сброса масла.
  • Уплотнители (сальники).

Шестеренчатые насосы могут быть:

  • С внешним зацеплением — шестерни располагаются рядом и имеют внешние зубья. Недостатком данного типа является сложность достижения высокого уровня сжатия, поскольку это провоцирует рост удельных давлений в зоне зацепления зубьев. И хотя благодаря применению специального разгрузочного паза проблему можно решить, насосы с подобным пазом неэффективны для широкого спектра частот вращения и на малых оборотах производительность будет очень мала.
  • С внутренним зацеплением — ведущая шестерня имеет внешние зубья и расположена внутри ведомой, зубья которой направлены внутрь. Шестерни не имеют общей оси и образуют полукруглый зазор (полость). Такой маслонасос имеет более компактные размеры.
Шестеренчатый маслонасос с внутренним зацеплением

Принцип работы шестеренчатого насоса очень прост: смазка поступает внутрь через всасывающий канал, где сжимается шестернями и выталкивается под давлением в нагнетательный канал. Маслонасосы с внутренним зацеплением также могут оснащаться разделительным серпом (серповидной перегородкой). Он устанавливается между зубьями роторов в зоне из максимального удаления друг от друга. Благодаря этому происходит уплотнение полостей нагнетания и обеспечивается более высокое рабочее давление.

Масляные насосы автомобильных двигателей всегда приводятся в движение от мотора. Передача при этом может осуществляться посредством зубчатого зацепления, приводных цепей или ремней.

Роторные насосы для перекачки моторного масла

Маслонасосы роторного типа сходны с шестеренчатыми внутреннего зацепления. Однако вместо шестерней сжатие масла осуществляется при помощи неподвижного статора (большего диаметра) и подвижного ротора (расположенного внутри статора). Такие насосы могут быть нерегулируемыми (с редукционным клапаном) и регулируемые.

Роторный маслонасос ДВС

Нерегулируемые роторные масляные насосы имеют привод от коленвала и создают уровень давления пропорционально его вращению. Избыточное давление так же как и в шестеренчатых масляных насосах сбрасывается редукционным клапаном.

Отличием регулируемых роторных насосов является наличие подвижного статора и специальной регулировочной пружины. Сам процесс регулировки основан на принципе изменения объема рабочей полости (зазор между роторами), что осуществляется поворотом статора. Так, если частота вращения коленчатого вала повышается, двигатель потребляет больше масла, что приводит к снижению давления.

Пружина реагирует на это и перемещает статор, изменяя позицию ведомого ротора и изменяя рабочую полость насоса. Увеличивается производительность маслонасоса. Регулируемый маслонасос позволяет поддерживать стабильный уровень давления независимо от режима работы двигателя.

Пластинчатые или шиберные маслонасосы
Принцип работы пластинчатого насоса

Для некоторых типов двигателей может быть использован пластинчатый или шиберный масляный насос. Такая конструкция позволяет регулировать производительность исходя из оборотов двигателя.

Состоит шиберный насос из корпуса, внутри которого находятся ротор и статор. Их оси смещены, благодаря чему в нижней части образуется серповидный зазор. Ротор также оснащен подвижными пластинами, вставленными в специальные пазы. Под действием центробежной силы на участке зазора между ротором и статором они выдвигаются и образуют отдельные камеры сжатия масла. При вращении ротора объем камер постоянно изменяется. Когда объем увеличивается, создается разрежение и происходит всасывание масла. Когда камера уменьшается, давление возрастает и выполняется нагнетание.

Особенности эксплуатации и неисправности маслонасосов

В системах смазки с мокрым картером (масло находится в поддоне двигателя) маслонасос располагается между маслоприемником и фильтром в передней части двигателя. Для систем с сухим картером (резерв смазки находится в специальном баке) насос находится между масляным баком и очищающим фильтром. В некоторых моделях авто он также может находиться возле дополнительного масляного радиатора системы воздушного охлаждения. Его легко найти, ориентируясь на передачу привода масляного насоса, соединенную с коленвалом.

Ресурс насосов достаточно большой — несколько сотен тысяч километров пробега. Основными требованиями правильной эксплуатации этого узла является использование качественного масла, регулярная очистка фильтра, а также своевременная доливка и замена. Негативное влияние может оказать некорректный запуск двигателя, особенно в условиях пониженных температур, а также попадание в масло охлаждающей жидкости.

Наиболее распространенными проблемами являются:

  • Износ зубьев шестерен или поверхности роторов.
  • Увеличение зазоров между основными рабочими элементами и корпусом.
  • Коррозия поверхностей.
  • Поломка редукционного клапана (заклинивание, несвоевременное срабатывание).
  • Неисправности привода масляного насоса.

Поломки масляного насоса приводят к нарушению режимов подачи смазки к основным у

techautoport.ru

назначение, устройство и принцип работы

Один из элементов сложной системы смазки двигателя – масляный насос. Именно с его помощью моторное масло поступает ко всем элементам силового агрегата, и именно благодаря ему двигатель может работать без каких-либо проблем и сбоев.

Устройство масляного насоса не особо сложное, и разобраться в нем может каждый автолюбитель. Зная его конструкцию и принцип действия, можно вовремя заметить первые признаки неисправности и принять соответствующие меры до того, как проблема зайдет далеко.

Назначение масляного насоса двигателя

Система смазки двигателя – ответственный участок работы. Чтобы моторное масло прошло по всем каналам и попало на все детали, необходимо создать давление, другими словами, качать масло по системе, а не ждать, что оно пойдет самотеком. Конструкторы давно решили этот вопрос, когда разработали масляный насос. Идея оказалась настолько удачной, что до сегодняшнего дня менялись только конструктивные решения самого насоса, но не его принцип работы.

Назначение масляного насоса – постоянная прокачка моторного масла по всей системе смазки двигателя. Если давление в масляной системе всегда стабильное, не приближается к минимальной или максимальной критической отметке, значит, масляный насос работает вполне нормально.

Виды масляных насосов, их устройство и принцип работы

Задача у насоса простая: качай себе моторное масло по кругу. А вот вариантов конструкции есть несколько, поскольку во всём мире инженеры продолжают совершенствовать каждый, даже самый мелкий, узел автомобиля.

По конструкции насосы бывают роторные, шестеренные (с наружным и внутренним зацеплением шестерен) и шиберные (пластинчатые).

  1. Самый простой шестеренный маслонасос представляет собой две шестерни с удлиненными зубьями, установленные в рабочей камере так, чтобы входить в зацепление. Одна из шестерен соединена с валом насоса, то есть является ведущей, вторая ведомая, вращается только благодаря зацеплению с первой. Моторное масло подхватывается шестернями во время вращения и переносится на противоположную сторону, в масляные каналы. Это схема насоса с наружным шестеренным зацеплением.

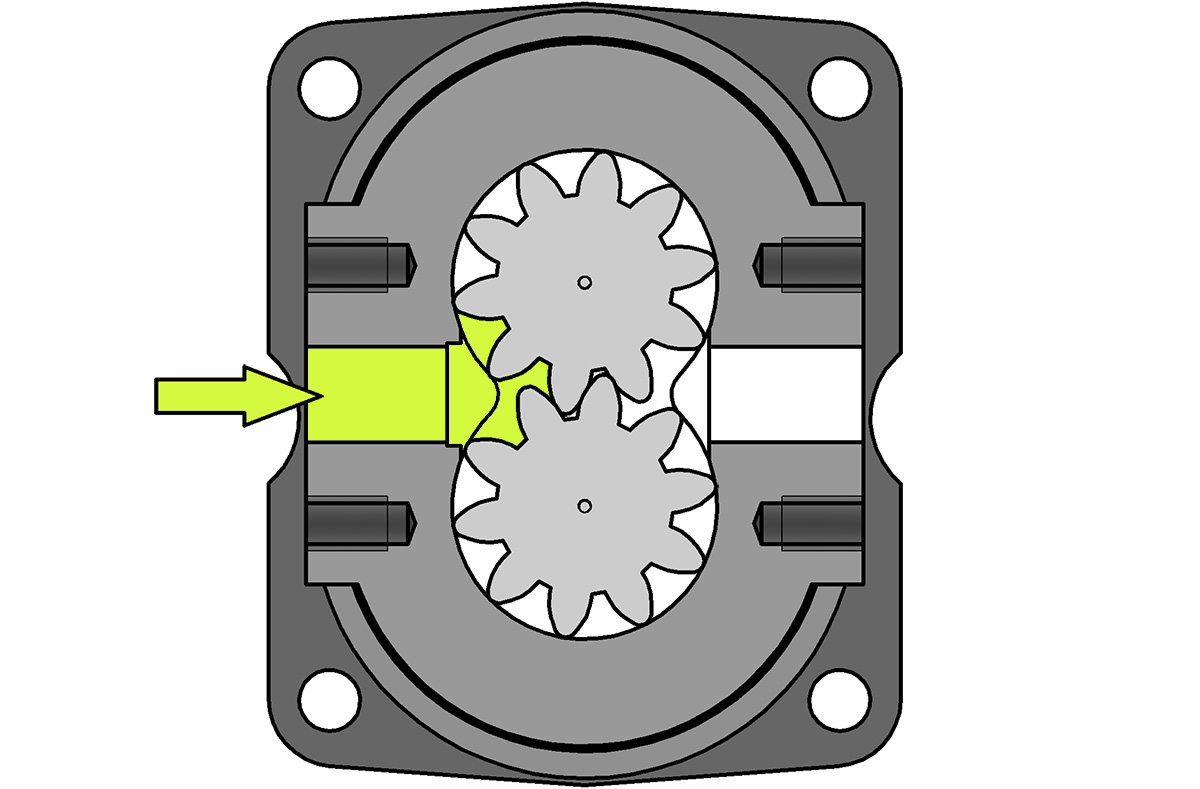

    Шестеренчатый насос с внешним зацеплением

  2. У шестеренного насоса с внутренним зацеплением конструкция другая. Его рабочий узел состоит из двух шестерен, вставленных друг в друга. При этом одна шестерня (большая) имеет зубцы на внутренней окружности, а вторая (меньшая) – на наружной. Этими зубцами шестерни входят в зацепление, образуя полость в форме полумесяца. Масло перекачивается при вращении внутренней шестерни, в результате чего внешняя шестерня тоже крутится, перемещая масло вместе с ведущей шестерней.

    Шестеренчатый насос с внутренним зацеплением

  3. Роторный насос по принципу действия похож на шестеренный с внутренним зацеплением. У роторного тоже есть два вложенных друг в друга элемента (ротора) и перекачка масла тоже происходит благодаря их вращению.

    Устройство роторного насоса: (1 — полость всасывания; 2 — масло; 3 — внешний ротор; 4 — нагнетательная полость; 5 — приводной вал; 6 — внутренний ротор)

  4. Шиберный насос представляет собой рабочую камеру, в которую вставлен ротор цилиндрической формы с прорезями. В прорези вставлены плоские пластины-шиберы, способные свободно двигаться в этих прорезях. Когда ротор вращается, пространство между ним стенками рабочей камеры делится на сектора. Эти сектора захватывают порции жидкости и переносят ее в нагнетательный канал. Конструкция шиберного насоса позволяет регулировать его производительность, смещая статор и таким образом меняя объем рабочей камеры.
Шиберный насос

По адаптивности различают регулируемые и нерегулируемые типы насосов.

  1. У первых есть возможность менять производительность в зависимости от того, какая у двигателя на данный момент есть потребность в смазке. Регулируемые насосы гарантируют, что в любое время мотор будет получать столько масла, сколько ему надо.

    Устройство регулированного роторного насоса: (1 — промежуточный корпус; 2 — наружный ротор; 3 — внутренний ротор; 4 — пружина регулятора; а) при пониженном давлении масла; б) при повышенном давлении масла)

  2. Производительность нерегулируемых насосов зависит исключительно от скорости вращения коленвала. Для большинства автомобилей этого вполне достаточно, если не тюнинговать их для гонок. Чтобы при наборе мощности двигателя не создать слишком высокого давления в системе смазки, у нерегулируемых насосов предусмотрен редукционный клапан. Он открывается, когда давление доходит до критической точки, и часть масла уходит обратно в картер, то есть служит для стабилизации давления в системе смазки.

Типы привода насоса бывают электрические и механические.

  1. Электрические маслонасосы встречаются довольно редко как конструктивное решение. Используются они в турбированных двигателях, рассчитанных на высокие (спортивные) нагрузки. Электропривод нужен для того, чтобы насос продолжал работать после того, как двигатель остановится, охлаждая раскаленную турбину.
  2. Механические масляные насосы с приводом от коленвала двигателя используются в большинстве автомобилей. Привод может быть ременным или зубчатым, это зависит от конструкторского решения. Скорость работы насоса (и его продуктивность в единицу времени) зависят от нагрузки на двигатель. В этом есть своя логика: чем быстрей работает мотор, тем больше ему нужно охлаждение, очистка и смазка.
Принцип работы некоторых масляных насосов

Где стоит масляный насос? Если говорить о системе смазки с “мокрым” картером, то есть обычной, то в ней насос стоит внизу, подавая масло в систему из картера, снизу вверх. Если это нерегулируемый тип насоса, то при создании избыточного давления лишнее масло будет сливаться через редукционный клапан обратно в картер. На обычный двигатель достаточно одного насоса.

Расположение масляного насоса вместе с другими элементами двигателя: (1 – масляный насос; 2 – прокладка масляного насоса; 3 – приемник масляного насоса; 4 – прокладка картера; 5 – картер; 6 – датчик положения коленчатого вала)

Система смазки с сухим картером, когда для масла предусмотрен отдельный резервуар, устанавливается на мощные спортивные автомобили, а значит, рассчитывается на высокую нагрузку. На такой двигатель могут ставиться два и даже три масляных насоса, поскольку на максимальной скорости такой двигатель требует и охлаждения, и смазки.

Неисправности и их признаки

У масляных насосов достаточно большой ресурс: благодаря работе с моторным маслом они мало изнашиваются, а благодаря простой конструкции почти не имеют слабых мест.

Чтобы масляный насос жил долго и счастливо, ему нужно нормальное моторное масло и хороший масляный фильтр. Твердые частички (а они обязательно будут появляться в двигателе, даже новом, во время работы) изнашивают рабочие поверхности насоса. Большинства поломок насоса можно было бы избежать, просто проходя регулярное ТО.

Возможные неисправности масляных насосов:

  1. Износ рабочих частей насоса – шестеренок, пластинок шибер или ротора, а также внутренней поверхности рабочей камеры. При появлении выработки эффективность работы насоса снижается, начинаются проблемы с закачкой масла в каналы системы;
  2. Поломка редукционного клапана. У него очень простая конструкция, по сути это пружина определенной жесткости, удерживающая клапан на месте. Но даже такая элементарщина может сломаться, и тогда начинаются проблемы с регулировкой давления в системе;
  3. Засор фильтра насоса. На любой насос ставится фильтр-сетка грубой очистки перед маслозаборником. Конечно, основную задачу по очистке моторного масла берет на себя основной масляный фильтр, но и пренебрегать защитой насоса тоже не следует. Периодически фильтр-сетка забивается и не пропускает масло;
  4. Плохо закреплен фильтр на масляном насосе. В этом случае внутрь насоса будут попадать твердые частички и царапать поверхность металлических деталей;
  5. Изношена прокладка масляного насоса. Любые уплотнители рано или поздно начинают течь, поэтому производители продают ремкомплекты.

Неполадки с масляным насосом имеют характерные признаки:

  1. Повышается или понижается давление в системе смазки, о чём предупреждает индикатор на панели приборов;
  2. Тревожным признаком будет слишком быстрый расход масла, свидетельствующий о возможной его утечке.

Заключение

Что сделать, чтобы масляный насос служил долго и счастливо? В первую очередь, выполнять обычные сервисные процедуры: своевременную замену моторного масла и комплекта фильтров. Во время ТО попросите мастера проверить, всё ли в порядке с масляным насосом. Ну а если проблема уже появилась, с ее решением лучше не затягивать. И целый насос, и отдельные запчасти к нему можно приобрести, если пришла пора его ремонтировать.

vaznetaz.ru

Масляный насос: описание,виды,ремонт,замена,устройство,принцип работы. | АВТОМАШИНЫ

Масляный насос приводится в действие крутящим моментом, поступающим от распределительного вала через зубчатую передачу или шкив. Существуют также автономные схемы привода насоса, использующие электродвигатель, однако они не получили широкого распространения.

Конструктивно насос представлен герметичным металлическим корпусом, в котором расположена одна пара или две пары шестерен. В паре шестерен одно из зубчатых колес является ведущим, то есть соединено шпонкой с валом привода, а второе вращается свободно. При проектировании и изготовлении масляных насосов основным требованием, предъявляемым к конструкции, является минимальный зазор между зубцами взаимодействующих шестерен, а также между зубцами каждой шестерни и корпусом. Это необходимо для обеспечения максимального КПД прибора.

Транспортировка смазочного материала осуществляется во впадинах, образующихся между зубьями взаимодействующих шестерен при их вращении. Таким образом, шестерни «выдавливают» масло в главный канал непрерывным потоком, формируя требуемое давление, регулировка которого возложена на редукционный клапан.

Редукционный клапан чаще всего располагается в корпусе масляного насоса и необходим для предохранения системы смазки от избыточных давлений, особо опасных во время пуска холодного ДВС, когда вязкость смазочного материала велика. Клапан располагают в канале, противоположные края которого соединены с камерами нагнетания и всасывания масляного насоса. Когда давление в норме, канал перекрыт поршнем или шариком, который поджимается пружиной. Сжатие пружины регулируют масляной пробкой, задавая тем самым давление в системе. При превышении порогового значения, поршень или шарик отходит от седла, открывая канал и выпуская часть нагнетаемого в главную магистраль масла обратно в камеру всасывания.

Современные масляные насосы делят на одно- и двухсекционные. Отличие двухсекционной системы от описанной выше конструкции заключается в наличии дополнительной секции корпуса, шестерни которой отвечают за подачу масла в масляный радиатор для его охлаждения, обычно – с последующим сливом в поддон. Классическим примером такого устройства служат насосы двигателей грузовых автомобилей марок ЗИЛ и ЯМЗ.

Конструктивные особенности масляных насосов роторного типа

Как правило, масляный насос роторного типа состоит из небольшого количества деталей, среди которых:

  1. всасывающая и нагнетательная полости;
  2. внешний и внутренний роторы;
  3. вал привода.

Работа масляного насоса с роторами строится на взаимодействии двух роторов. В нерегулируемых конструкциях масло, которое засасывается внутрь, передается в систему роторными лопастями. Если давление становится избыточным, открывается редукционный клапан и лишнее масло сбрасывается.

Регулируемыми их делает наличие подвижного статора. У него есть специальная регулировочная пружинка, подкручивая или скручивая которую можно изменять объем камеры с роторами, за счет чего изменяется и общее давление в системе. Благодаря статору удается добиться стабильного давления в смазочной системе независимо от того, с какой интенсивностью вращается коленвал.

Устройство масляного насоса с возможностью регулировки также сложностью не отличается, но позволяет добиться гораздо большей эффективности работы смазочной системы.

Достоинства регулируемых масляных насосов

Сегодня регулируемые масляные насосы считаются гораздо более приемлемыми, чем нерегулируемые, ведь отличаются рядом весомых преимуществ, среди которых:

  • примерно на треть меньшая отбираемая у двигателя мощность;
  • меньший износ масла за счет снижения частоты и числа оборотов;
  • масло меньше вспенивается.

То есть, регулируемый масляный насос позволяет обеспечить более ровную циркуляцию масла и больший промежуток между его заменами, что и делает его более предпочтительным оборудованием.


Признаки неисправности масляного насоса

Как и любая другая система с подвижными частями, масляной насос может выйти из строя.

О неисправностях в масляной системе будет сигнализировать лампа масла давления.

Причинами этого могут стать различные факторы, среди которых:

  • снижение уровня масла в картере;
  • поломка приборов, контролирующих давление;
  • применение некачественного или неприспособленного для данного насоса масла;
  • засорение масляного фильтра;
  • поломка предохранительного или смазочного клапана;
  • засорение самого масляного насоса и прочие проблемы.
Признаками проблем со смазочной системой становятся:
  1. снижение давления масла;
  2. увеличение его расхода.

Об этом обязательно просигнализирует контрольная лампа на приборной панели.

Следует отметить, что при снижении давления масла необходимо сразу прекратить использование автомобиля и заняться выяснением причин проблемы.

ОСНОВНЫЕ НЕИСПРАВНОСТИ

Конструкция масляного насоса, к какому типу бы он не относился, сравнительно простая, что обеспечивает ему надежность и длительный ресурс. И все же неисправности у него бывают, точнее она одна – снижение производительности, что приводит к падению давления в системе. А это уже может привести к более серьезным поломкам, поскольку узлы, которые недостаточно смазываются, начинают интенсивно изнашиваться из-за масляного «голодания». Произойти же это может по разным причинам.

  1. Первая из таких не относится к насосу, но приводит к негативным последствиям в его работе – закупорка сетки маслоприемника продуктами износа и грязью. В результате этого масло в недостаточных количествах поступает к насосу. Устранить такую неисправность несложно – достаточно снять поддон и маслоприемник, после чего тщательно очистить и промыть сетку.
  2. Проблема с падением давления может произойти из-за износа составных частей насоса или длительной его работы с маслом, в котором имелось большое количество загрязняющих элементов. Результатом этого является образование и увеличение зазоров между деталями насоса. Из-за этого через эти зазоры смазочный материал просто перетекает внутри нагнетающей полости и шестерни или роторы не способны его захватить, чтобы выполнить нагнетание в магистраль. В большинстве случаев работоспособность системы смазки восстанавливается путем замены изношенных элементов или узла в целом.
  3. Проблемы может создать и перепускной клапан. Из-за грязи он может заклинить в открытом положении, и масло будет постоянно перетекать в поддон. Устраняется такая неисправность разборкой и промывкой насоса и его каналов.

Преимущества масляных насосов с возможностью регулирования



Использование регулируемых маслонасосов более предпочтительно, поскольку такие модели дают ряд заметных преимуществ:

  • снижение доли мощности, отбираемой у двигателя (примерно на 33%),
  • снижение интенсивности отработки масла благодаря уменьшению количества оборотов, снижению частоты,
  • снижение вспенивания масла.

Регулируемый масляный насос дает возможность получить равномерную циркуляцию масла в системе смазки и увеличить срок его службы (реже требуется замена), что дает заметную экономическую выгоду.

Особенности ремонта и замены

Ремонт масляного насоса может заключаться в замене рабочей пары (что не всегда целесообразно), замене редукционного клапана и РТИ, постановке втулок в изношенные посадочные отверстия. В ряде случаев возможно восстановление шестерен путем наплавки с последующей слесарной обработкой. Поддаются ремонту и нарушенные резьбовые соединения – их растачивают либо снабжают резьбовыми втулками.

Однако куда чаще масляный насос заменяется в сборе. Это связано с относительно невысокой стоимостью детали, а также большой трудоемкостью работ по восстановлению изношенных элементов. В таком случае процесс сводится к демонтажу изношенного маслонасоса и установке нового с герметичным подключением к прочим элементам системы смазки. Разумеется, при этом проводится замена моторного масла и фильтров, не будет лишней и последующая промывка системы.

От технического состояния элементов системы смазки во многом зависит характер работы, надежность и ресурс двигателя. Поэтому важно тщательно следить за их работой и не забывать проверять исправность деталей в ходе проведения ТО автомобиля.

seite1.ru

Масляный насос - типы конструкций и принцип работы

Каждая силовая установка автомобиля состоит из механизмов и системы, выполняющие определенные функции. И, пожалуй, одной из самых важных является система смазки. Она обеспечивает подачу смазочного материала между сопряженными элементами узлов и механизмов, снижая трение между ними, отводя тепло и продукты износа.

Практически на всех авто используется комбинированная смазка, обеспечивающая смазывание поверхностей под давлением, а также путем разбрызгивания. То есть, к одним сопряженным элементам смазочный материал поступает принудительно, а другие смазываются во время самотечного прохода масла по поверхностям.

При всей своей важности данная система состоит из небольшого количества элементов – поддона, к котором располагается смазочный материал, маслозаборника, насоса, фильтра, каналов для подачи масла к трущимся поверхностям.

Типы, особенности конструкции масляного насоса

data-full-width-responsive="true">

1. ведущая шестерня 2. корпус насоса 3. всасывающий канал 4. ведомая шестерня 5. ось 6. нагнетательный канал 7. разделительный сектор 8. ведомый ротор 9. ведущий ротор

Самым важным элементом в данной системе является масляный насос. Этот узел обеспечивает нагнетание масла в каналы, которое дальше поступает к узлам и механизмам. Поскольку часть составных элементов мотора смазываются принудительно, то смазочный материал должен подаваться под давлением. К тому же ряд элементов, нуждающихся в смазке путем разбрызгивания, расположены достаточно высокого относительно самого насоса (пример – распредвал, установленный в головке блока цилиндров), и масло еще нужно подать к нему по каналам, что невозможно без создания давления, которое обеспечивает движение смазки к высоко расположенным элементам.

На автомобилях используется несколько типов масляных насосов:

  1. Шестеренчатые;
  2. Роторные;

При этом каждый из типов включает несколько видов, отличающихся между собой конструкцией. Так шестеренчатые насосы бывают с внешним и внутренним зацеплением.

Видео: Система смазки двигателя
Шестеренчатый насос с внешним зацеплением

1. ведомая шестерня 2. всасывающий канал 3. ведущая шестерня 4. приводной вал 5. нагнетательный канал 6. ось ведомой шестерни

Насос с внешним зацеплением состоит из двух шестерен, установленных в корпусе. Взаимодействуют они между собой благодаря зацеплению зубьев, расположенных на внешней стороне. Одна из шестерен является ведущей и приводиться в движение она может от коленчатого или распределительного валов. Вторая шестерня является ведомой и вращается она за счет зацепления.

В корпусе имеются два канала – подающий и отводящий. Подающий соединен с маслозаборником второй конец которого опущен в поддон с маслом. Отводящий же канал соединен с магистралями, которые подают смазочный материал к трущимся поверхностям.

Работает такой насос по простому принципу: масло из подающего канала поступает в зону зацепления шестерен, захватывается зубьями и нагнетается в отводящий канал. Таким образом обеспечивается давление в системе.

Шестеренчатый насос внутреннего зацепления

Шестеренчатый насос с внутренним зацеплением имеет несколько иную конструкцию. В корпус насоса помещено тоже две шестерни, но одна находится внутри второй. Внутренняя шестерня является ведущей и зубья у нее расположены с внешней стороны. Ведомая же шестерня – внешняя и зубчатый сектор у нее сделан с внутренней стороны. Причем оси этих шестерен не совпадают, поэтому с одной стороны между ними образуется полость в виде серпа, в которую помещен серповидный разделительный сектор. Причем начало этой полости располагается возле подающего канала, а конец – у выпускного.

Работает этот насос так: при вращении масло из подающего канала благодаря образующемуся зазору в начале образования полости между шестернями попадает между зубьями ведомого элемента. Поскольку она получает вращение от ведущей шестеренки, масло перемещается в сторону выпускного канала внутри полости, а разделительный сектор отсекает лишнюю смазку и предотвращает перетекание его между зубьями.

За разделительным сектором объем полости уменьшается, поскольку она заканчивается и появляется зона начала зацепления шестерен. В этой зоне масло сжимается зубьями, но в этот момент масло проходит место расположения выпускного канала в которое оно уже под давлением выходит.

Ещё кое-что полезное для Вас:

Видео: Масляный насос vw, audi, skoda, seat — замеры износа, снятие, разборка и редукционный клапан
Особенности данного типа насосов

Шестеренчатый насос с внешним зацеплением на автомобилях сейчас практически не применяется, поскольку второй тип – с внутренним зацеплением, при той же производительности имеет значительно меньшие размеры, но конструктивно он сложнее.

Особенностью этих насосов является то, что они является нерегулируемыми. То есть, давление смазочного материала напрямую зависит от скорости вращения приводного вала. К примеру, на холостом ходу давление масла меньше, чем на средних и высоких оборотах, поскольку коленчатый или распределительный валы, от которых осуществляется привод, имеют небольшие обороты.

Вместе с тем, контроль за давлением масла все же осуществляется, поскольку его избыток может привести к выдавливанию сальников и уплотнителей. Регулировка выполняется благодаря установленному перепускному клапану в корпусе насоса. Представляет он собой подпружиненный поршень, установленный в канал, соединяющий выходную магистраль с поддоном. Работает он достаточно просто – при превышении давления свыше определенного значения, масло преодолевает усилие пружины и толкает поршень, из-за чего его канал открывается и начинает стекать в поддон. Как только давление упадет, пружина возвращает поршень на место.

Роторный тип масляного насоса

1. всасывающая полость 2. масло 3. внешний ротор 4. нагнетательная полость 5. приводной вал 6. внутренний ротор

Роторный масляный насос по принципу работы схож с шестеренчатым внутреннего зацепления. Но у него рабочими элементами являются не шестерни, а два ротора с лопастями. У него тоже имеется полость нагнетания, которая перекачивает масло, но отсутствует разделительный сектор за ненадобностью. В отличие от зубьев лопасти захватывают больше масла, что позволяет его закачивать в систему в требуемом количестве. На автотранспорте применяются как нерегулируемые, так и регулируемые роторные насосы.

Их достоинством помимо компактных размеров, является уменьшенный отбор мощности от двигателя.

Нерегулируемый вариант работает по тому же принципу что шестеренчатые, то есть для поддержания давления в заданном диапазоне используется перепускной клапан.

Регулируемый же тип насоса обеспечивает поддержание определенного значения давления на любых режимах работы двигателя. Достигнуто это благодаря использованию дополнительного компонента в конструкции – подпружиненного подвижного статора. В результате этого роторы помещены в него, а сам статор – в корпус насоса.

Регулируемый тип масляного насоса роторного типа
1. нагнетательная полость 2. внешний ротор 3. внутренний ротор 4. регулировочная пружина 5. всасывающая полость 6. приводной вал 7. подвижный статор А — Сторона нагнетания Б — Сторона всасывания

Его задача – изменение объема нагнетательной полости, имеющейся между роторами. А работает все так: на малых оборотах, когда давление недостаточно, пружина смещает статор, увеличивая объем, что приводит к перекачке большего количества масла, из-за чего давление возрастает.

При высоких же оборотах, когда давление повышается, масло начинает преодолевать усилие пружины и из-за чего статор отходит и пространство уменьшается, от этого снижается количество закачиваемого масла. Таким образом, за счет перемещения ротора и уменьшения-увеличения нагнетательной полости удается поддерживать давление в строго определенном значении.

Видео: Неисправности масляного насоса Volswagen-B3

Основные неисправности

Конструкция масляного насоса, к какому типу бы он не относился, сравнительно простая, что обеспечивает ему надежность и длительный ресурс. И все же неисправности у него бывают, точнее она одна – снижение производительности, что приводит к падению давления в системе. А это уже может привести к более серьезным поломкам, поскольку узлы, которые недостаточно смазываются, начинают интенсивно изнашиваться из-за масляного «голодания». Произойти же это может по разным причинам.

  1. Первая из таких не относится к насосу, но приводит к негативным последствиям в его работе – закупорка сетки маслоприемника продуктами износа и грязью. В результате этого масло в недостаточных количествах поступает к насосу. Устранить такую неисправность несложно – достаточно снять поддон и маслоприемник, после чего тщательно очистить и промыть сетку.
  2. Проблема с падением давления может произойти из-за износа составных частей насоса или длительной его работы с маслом, в котором имелось большое количество загрязняющих элементов. Результатом этого является образование и увеличение зазоров между деталями насоса. Из-за этого через эти зазоры смазочный материал просто перетекает внутри нагнетающей полости и шестерни или роторы не способны его захватить, чтобы выполнить нагнетание в магистраль. В большинстве случаев работоспособность системы смазки восстанавливается путем замены изношенных элементов или узла в целом.
  3. Проблемы может создать и перепускной клапан. Из-за грязи он может заклинить в открытом положении, и масло будет постоянно перетекать в поддон. Устраняется такая неисправность разборкой и промывкой насоса и его каналов.

В целом же, чтобы насос проработал долго и не доставлял проблем достаточно всего лишь своевременно менять смазочный материал и фильтрующий элемент, чтобы поддерживать чистоту в системе смазки.

avtomotoprof.ru

Виды и принцип работы масляного насоса автомобиля

Автор статьи: AutoKontact.ru

дата: 07.03.2018

Масляный насос, что это? Понятие и назначение масляного насоса

Масляный насос автомобиля это устройство, создающее в системе давление на смазку, благодаря чему она поступает к подвижным элементам двигателя внутреннего сгорания. Давление необходимо, чтобы подавать смазочный материал (масло) к тем элементам двигателя, которые нуждаются в принудительной смазке, например распредвал расположенный в головке блока цилиндров, то есть гораздо выше масляного бака и без давления создаваемого масленым насосом смазка к нему не попадет

Насос масло автомобиля приводится в действие благодаря коленчатому валу или через приводной вал от распредвала

По характеру управления их делят на два вида: регулируемые и нерегулируемые

  • Регулируемый — благодаря возможности регулирования производительности создает стабильное давление в системе
  • Нерегулируемый — постоянное давление смазки поддерживается за счет наличия и действия специального, редукционного клапана

В зависимости от конструкции они также делятся на:

1. Роторного типа — давление создается благодаря лопастям ротора

2. Шестеренного типа — масло получает давление благодаря работе шестеренок.

Они в свою очередь подразделяются на:

  • шестеренные с наружным зацеплением — когда две шестерни находятся рядом,
  • шестеренные с внутренним зацеплением, когда одна шестерня расположена внутри другой.

Разница в расположении шестерёнок не влияет на производительность, но влияет на размеры устройства. Благодаря тому что шестерни находятся друг в друге, требуется гораздо меньше мета для их размещения, а следовательно и шестеренный с внутренним зацеплением получается меньшим по габаритным размерам

Устройство масло насоса шестеренного типа

В корпус автомобильного масленого насоса помещены шестерни, одна из которых является ведущей (первая), а другая является ведомой (вторая). Шестерни подают масло от канала всасывания в систему, выталкивая смазочный материал через нагнетательный канал. Частота вращения коленчатого вала непосредственно оказывает влияние на производительность. Если, при работе такого маслонасоса, создается излишнее давление масла, то происходит автоматическое срабатывание редукционного клапана и часть масла отправляется в картер двигателя. Поэтому шестеренный тип маслонасоса по своей схеме работы относится к насосу нерегулируемого вида

Схема шестеренчатого насоса с внешним зацеплением
1. ведомая шестерня
2. всасывающий канал
3. ведущая шестерня
4. приводной вал
5. нагнетательный канал
6. ось ведомой шестерни

Схема насоса с шестернями внутреннего зацепления
1. Маслоприемник
2. Корпус
3. Ведомая шестерня
4. Ведущая шестерня
5. Крышка
6. Корпус редукционного клапана
7. Передний сальник коленчатого вала
8. Уплотнительное кольцо
9. Пружина редукционного клапана
10 . Поршень редукционного клапана

Устройство насоса масла роторного типа
  1. Всасывающая полость насоса
  2. Смазочный материал (масло)
  3. Внешний ротор
  4. Нагнетательная полость
  5. Приводной вал маслонасоса
  6. Внутренний ротор

Масляный насос, роторного типа, это механизм, конструкция которого состоит из внутреннего (ведущего) и внешнего (ведомого) роторов, расположенных внутри корпуса масло насоса
При повышении давления, в нерегулируемом роторном насосе, происходит автоматическое срабатывание редукционного клапана

В регулируемом роторном, постоянное давление масла поддерживается благодаря наличию подвижного статора, в свою очередь имеющего регулировочную пружину, позволяющую сохранять стабильное давление масла независимо от частоты вращения коленчатого вала. Постоянное давление смазочного материала сохраняется путем возможности изменять размеры полости между внешним и внутренним роторами, благодаря повороту статора в необходимом направлении

Принцип работы регулируемого насоса роторного типа. Схема


А — Сторона нагнетания масла
Б — Сторона всасывания масла
  1. Нагнетательная полость
  2. Внешний ротор
  3. Внутренний ротор
  4. Регулировочная пружина
  5. Всасывающая полость
  6. Приводной вал
  7. Подвижный статор

Преимущества регулируемого масляного насоса перед нерегулируемым типом

Очевидных преимуществ несколько. Из явных можно смело выделить:
1 . Происходит снижение величины отбираемой мощности от двигателя (примерно 30%)
2. Смазочный материал служит дольше, благодаря сокращению частоты и числа оборотов
3. Происходит меньшее вспенивание масла

Схема масляного насоса ВАЗ 2115, 2114 (Лада Самара)


1. корпус масленого насоса
2. ведомая шестерня
3. ведущая шестерня
4. редукционный клапан
5. пружина редукционного клапана
6. пробка
7. уплотнительное кольцо
8. передний сальник коленчатого вала
9. крышка насоса
10. резиновое уплотнительное кольцо
11. маслоприемник

Просмотров: 6 536

autokontact.ru

устройство масляного насоса, принцип работы, неисправности

Масляный насос является важнейшим элементом в системе смазки двигателя автомобиля. Основная задача — создание давления масла в системе смазки, благодаря чему становится возможным подать моторное масло к движущимся частям ДВС.

На разных авто масляный насос двигателя также может отличаться как по конструкции, так и по принципу работы. Далее мы рассмотрим, какие маслонасосы бывают и как они работают, а также основные неисправности данного механизма.

Содержание статьи

Насос масляный: что нужно знать

Итак, насосы масляные обычно представляют собой небольшое по размерам и простое в плане конструкции решение. При этом в случае возникновения сбоев и поломок двигатель автомобиля выйдет из строя очень быстро.

Сам насос  прокачивает масло, поступающее из картера, через маслоприемник, оснащенный сетчатым фильтром. Далее масло от насоса подается к масляному фильтру двигателя, после чего прокачивается дальше по каналам системы смазки.

Масляный насос приводится в движение от коленчатого вала через зубчатое зацепление, еще может быть использован ременной привод. В любом случае, работа маслонасоса синхронизирована с оборотами двигателя. Единственное исключение — на некоторых мощных ДВС с наддувом может стоять электрический масляный насос, который подает масло в турбину даже после остановки мотора для охлаждения турбокомпрессора.

Так вот, если насос создает слишком высокое давление,  через редукционный клапан, который представляет собой простой механизм с пружиной, избыточное давление сбрасывается и масло перекачивается назад в картер двигателя.

Обычно в устройстве системы смазки имеется только один насос. Опять же, исключением является система смазки с сухим картером, где может стоять 2 или даже 3 насоса. Еще добавим, что на высокофорсированных моторах также может стоять радиатор для дополнительного охлаждения масла. В таком случае ставится двухсекционный маслонасос, когда одна часть покачивает масло, а вторая нагнетает масло в радиатор охлаждения.

В целом, основной показатель нормальной работы маслонасоса — постоянное, стабильное и «ровное» давление масла в системе смазки, то есть не допускается снижение или повышение давления выше или ниже заданных пределов.

Особенности конструкции масляного насоса

Прежде всего, насос, который приводится от коленвала, может быть регулируемым и нерегулируемым. Прежде всего, нерегулируемый насос имеет производительность, которая может изменяться в зависимости от скорости вращения коленчатого вала. При этом такой насос всегда прокачивает одинаковое количество масла за один свой оборот.

С другой стороны, важно понимать, что двигатель нуждается в масле не пропорционально росту нагрузки. Это значит, что на высоких оборотах масляный насос может создавать избыточное давление. Именно по этой причине в систему дополнительно интегрирован редукционный клапан.

В свою очередь, регулируемый насос имеет систему регулировки производительности из расчета на единицу времени и с поправкой на рабочий цикл. Если просто, при высоком давлении снижается производительность, при этом в случае падения давления производительность увеличивается.

 Идем далее. Для перекачки моторного масла могут использоваться масляные насосы:

  • шестеренный;
  • роторный;
  • шиберный;

Шестеренные насосы с наружным зацеплением наиболее распространены, так как конструкция отличается простотой и надежностью. В основе лежит шестерня масляного насоса. Всего их две —  ведущая и ведомая, шестерни расположены рядом.

Фактически, привод масляного насоса соединен с ведущей шестерней,  тогда как ведущая шестерня приводит ведомую шестерню в движение. Моторное масло попадает в полость в корпусе насоса, далее шестерни «протягивают» смазку вдоль  стенок, после чего смазка поступает в выпускной канал. Так удается создать необходимо давление масла.

Также есть шестеренные насосы с внутренним зацеплением. Основная особенность – шестерня расположена внутри другой шестерни, тогда как прокачка масла происходит за счет того, что меняется объем так называемой серповидной полости.

  • Роторный насос имеет пару роторов (ведущий и ведомый). Когда роторы вращаются, формируются полости и масло прокачивается к выпускному каналу. Такие насосы бывают регулируемыми, когда объем полостей может меняться, а также нерегулируемыми.

Также следует отметить и шиберный насос. По конструкции это решение имеет ротор, который вращается внутри статора, при этом происходит смещение центральной оси. Ротор имеет прорези, куда вставлены особые шиберные пластины. Эти пластины подвижны, при вращении формируют раздельные закрытые полости с возможностью изменения объема.

Это позволяет регулировать производительность за счет смещения наружного статора. Результат — оси статора и ротора приближаются и отдаляются друг от друга, что и меняет объемы полостей.

Как видно, все насосы достаточно просты, конструкция масляного насоса независимо от типа достаточно надежна. При этом только роторный тип нуждается в высокой точности подгонки деталей. Однако, как и любой другой узел, маслонасос также может выходить из строя. Давайте рассмотрим неполадки маслонасоса и основные причины.

Неисправности масляного насоса

Как правило, даже самый надежный масляной насос выйдет из строя намного раньше положенного срока, если в двигателе:

Фактически, кроме естественного износа и механических повреждений (например, от сильного удара по картеру ДВС), это и есть основные причины преждевременной поломки маслонасоса. Обычно в самом насосе изнашиваются и ломаются подвижные части, которые испытывают нагрузку.

Также выходят из строя валы шестерен, втулки, увеличиваются зазоры и т.д. Обычно к истиранию поверхностей приводит грязное моторное масло, наполненное твердыми частицами.

Также к повреждениям масляного насоса приводит активная коррозия. Например, если в масле эмульсия, антифриз попал в систему смазки, коррозии не избежать. При этом наличие ржавчины на деталях насоса указывает на необходимость его замены.

Еще одной причиной неполадок является загрязнение редукционного клапана и/или сетки маслозаборника. В этом случае «давление» масла скачет, мотор активно изнашивается, также страдает маслонасос. Чтобы решить проблему, нужно периодически чистить указанные элементы или выполнять их замену.

Итак, если суммировать, причины выхода из строя масляного насоса:

  • естественный износ на больших пробегах;
  • засорение масляного фильтра, когда открыт его перепускной клапан и нет фильтрации твердых частиц;
  • критическое снижение уровня масла в двигателе по тем или иным причинам;
  • забит фильтр маслоприемника, масло не прокачивается через него в должном объеме;
  • залито масло с высокой вязкостью, масло потеряло свойства, то есть смазка сильно густеет;
  • поломка редукционного клапана, его «залипание» по причине загрязнения;
  • в систему смазки попала охлаждающая жидкость;

В любом случае, маслонасос нужно снимать, осматривать и дефектовать, промерять зазоры и т.д. В случае, когда зазоры в допусках, возможен ремонт масляного насоса. Если же насос изношен или сильно поврежден, его сразу меняют на новое устройство.

Полезные советы

Вполне очевидно, что даже такое надежное решение, как масляный насос, имеет ограниченный срок служб. Само собой, чтобы увеличить ресурс, необходимо учитывать рассмотренные выше причины поломок маслонасоса. Понимание причин позволяет избежать подобных неприятностей.

Первое, всегда нужно менять масло и масляный фильтр регулярно, а также следить за уровнем моторного масла и его состоянием. Если видно, что масло сильно почернело, изменилась его вязкость, а также возникают проблемы с давлением масла на разных режимах работы ДВС, следует проверить смазку, а также работоспособность маслонасоса двигателя.

При необходимости осмотра и замены масляного насоса следует в обязательном порядке также заменить моторное масло и фильтр масла, а также тщательно почистить картер двигателя, проверить состояние редукционного клапана и маслозаборника. Еще рекомендуется выполнить полную промывку системы смазки перед заливкой свежего масла.

Что в итоге

Как видно, масляный насос представляет собой простой и надежный механизм. Сам насос работает в масле, что защищает его от износа и коррозии. Получается, важно следить за состоянием смазки, что увеличивает срок службы всего ДВС в целом и маслонасоса в частности. Это в полной мере касается любых типов моторов и механических масляных насосов, которые на них установлены.

Напоследок отметим, что также важно периодически осуществлять чистку системы смазки двигателя, выполняя промывку масляной системы перед заменой моторного масла. Такой подход позволит увеличить срок службы самого смазочного материала и силовой установки.

Именно от масла во много зависит не  только эффективность работы ДВС, но и общий ресурс двигателя, его механизмов, деталей и узлов. При этом маслонасос системы смазки двигателя также не является исключением.

krutimotor.ru

Масляный насос: описание, характеристики, виды, неисправности

Масляный насос предназначен для создания давления в системе смазки, и тем самым обеспечить смазку движущихся частей двигателя внутреннего сгорания. В системе смазки с сухим картером масляный насос дополнительно выполняет функцию перекачки масла из картера двигателя в масляный бак.

Описание

Система смазки двигателя имеет задачу обеспечивать конструктивным элементам двигателя достаточные количества смазывающего масла. Это представляет собой замкнутую систему, в которой масло должно брать на себя большое количество задач:

  • Смазка всех скользящих деталей
  • Охлаждение деталей двигателя — защита от перегрева
  • Очищение от отложений, от остаточных продуктов сгорания и от износа
  • Защита от коррозии
  • Подавление шумов и гашение колебаний
  • Уплотнение предельно высокого класса качества (например, поршневых колец)
  • Передача силы и энергии
  • Системы смазки двигателя
  • В области масляной смазки двигателя различают следующие системы смазок:
  • Циркуляционная смазка под давлением
  • Смазка с сухим картером
  • Циркуляционная смазка под давлением

В этом виде смазки, нашедшей свое применение почти во всех четырехтактных двигателях, масло при помощи насоса движется через провода или каналы по большому количеству мест смазки. Помимо различных опорных мест валов достаточным количеством масла обеспечиваются также и гидравлические компенсационные элементы (гидравлические толкатели) клапанов, клапанные коромысла, цепи приводов валов и их натяжные устройства, а также поршни.

Для очистки масла между масляным насосом и местами смазок вставлены различные виды фильтров грубой, тонкой и предельно-тонкой очистки. Для охлаждения масла часто применяются воздушные или водяные масляные радиаторы.

Образованию чрезмерно повышенного давления масла, которое может возникать преимущественно вовремя пуска холодного двигателя или при повышенных оборотах, препятствуется посредством соответствующего клапана ограничения давления. Он встроен близко к насосу со стороны нагнетания или непосредственно на корпусе насоса и дает выйти чрезмерно высокому давлению в масляный картер.

Смазка с сухим картером

Смазка с сухим картером представляет собой особый вид циркуляционной смазки под давлением. В этой системе масло, текущее из двигателя обратно, при помощи специального отсасывающего насоса закачивается в отдельный запасный масляный резервуар.

Отсюда при помощи насоса подачи под давлением масло двигателя движется дальше в соответствующие места смазки. Преимущество такой конструкции заключается в том, что несмотря на наклонное экстремальное положение или возникающие центробежные силы, всегда гарантируется достаточное обеспечение маслом. По этой причине такая конструкция часто находит свое применение в производстве вездеходов или в гоночном спорте.

Конструктивные типы и исполнения насосов

Масляные насосы по их конструкциям и внешнему виду очень разнообразны. Принцип насоса, вид привода, а также исполнение корпуса являются наиболее часто встречающимися отличиями.

В зависимости от цели применения, места встраивания и мощности используются масляные насосы, работающие по различным принципам.

Наиболее часто встречающиеся конструкции насосов следующие:

  • Зубчатые насосы
  • Шестеренные насосы
  • Роторные насосы
Зубчатые насосы

В зубчатых насосах транспортировка масла осуществляется между зубьями и стенкой посредством вращательных движений двух зубчатых колес. Сцепление пары зубчатых колес препятствует вытеканию масла обратно в картер. Таким образом, с одной стороны образуется зона повышенного давления, в то время как со стороны впуска появляется зона пониженного давления.

Шестеренный насос

В шестеренном насосе к внутреннему колесу эксцентрично расположено внешнее зубчатое колесо, находящееся в корпусе насоса. Как и в обыкновенном зубчатом насосе, масло транспортируется в промежуточные пространства между зубьями. При продолжающемся вращении насоса с одной стороны, в которой зубья движутся по направлению друг от друга, образуется зона пониженного давления. Это всасывающая сторона насоса. А в месте, где зубья снова сцепляются друг с другом, создается повышенное давление. Здесь имеет место выталкивание масла под давлением. Преимущество шестеренчатых насосов по отношению к обыкновенным зубчатым заключается в более высокой мощности насоса, особенно при малой частоте вращения.

Роторный насос

Роторный насос состоит из наружного ротора с внутренними зубьями и из внутреннего ротора с наружными зубьями. Наружный ротор обкатывается поверх зубьев внутреннего ротора и, таким образом, вращается в корпусе насоса. Внутренний ротор имеет на один зуб меньше, нежели наружный ротор, так что при вращении осуществляется транспортировка жидкости из одного промежутка между зубьями наружного ротора в следующий. При вращательном движении пространства со стороны всасывания увеличиваются, в то время как со стороны нагнетания они уменьшаются. Такая конструкция способна при большом потоке транспортируемого материала производить высокое давление.

Виды приводов масляных насосов

Как правило, масляные насосы приводятся в движение непосредственно от двигателя. Привод осуществляется либо напрямую через зубчатое зацепление, либо через штекерные соединения на коленчатом валу или через зубчатые колеса, приводные цепи или через зубчатые ремни.

Общие указания по монтажу

Для обеспечения правильной работы и долговечности насоса во время установки нового насоса необходимо всегда соблюдать предписания по монтажу производителя двигателя.

Все же всегда необходимо следовать так же следующим общим указаниям:

  1. Выпустите залитое масло. Его необходимо проверить на возможное загрязнение. Прежде всего, металлические загрязняющие частицы часто являются причиной закупоривания и механического износа отдельных компонентов двигателя.
  2. При установке насоса обязательно следите за чистотой. Труба всасывания масла, как правило, оснащена только одним фильтром грубой очистки. Металлические и загрязняющие частицы могут после ремонта беспрепятственно попасть вовнутрь нового насоса и в короткое время стать причиной повторного износа. Поэтому необходимо почистить по возможности все элементы конструкции, каналы и трубу всасывания масла, которые связаны с маслом.
  3. При установке нового масляного насоса всегда необходимо менять так же масляный фильтр. Если система давления масла сильно загрязнена, ее так же необходимо подвергнуть дополнительной чистке.
  4. Перед установкой нового масляного насоса его необходимо сравнить с геометрией старого насоса.
  5. Привод насоса (зубчатые зацепления, цепные колеса, приводные цепи и ремни) необходимо проверить на возможные повреждения.

Перед установкой насоса необходимо смазать предписанным маслом все движущиеся части насоса (зубчатые колеса, валы). При установке необходимо обратить внимание на правильное положение насоса. При возникновении монтажных проблем (неправильное прилегание, косое положение) не привинчивайте его с силой по отношению к креплениям на корпусе. Это может послужить причиной повреждения насоса, функциональных неполадок и негерметичностей.

При монтаже масляного насоса и трубы всасывания масла необходимо всегда использовать новые уплотнения и уплотнительные кольца. Избегайте общего использования жидких средств уплотнения. Их разрешается использовать и встраивать только там, где это предписано изготовителем двигателя. Крепежные винты насоса должны при установке затягиваться с учетом моментов затяжек, предписанных изготовителем двигателя, и соответствующей последовательности затягивания винтов.

Если предусмотрены предохранительные шайбы против произвольного отвинчивания, то их необходимо использовать согласно предписанию изготовителя двигателя.

Перед запуском двигателя мы рекомендуем заполнить систему масла при помощи специального напорного резервуара для подачи под давлением (метод вдавливания). При этом сторона нагнетания системы масла оказывается полностью заполненной маслом, и в ней нет воздуха. Как правило, систему заполняют до тех пор, пока масло не попадет в места смазки двигателя, расположенные в самых высоких и в самых отдаленных от масляного насоса местах. При этом масло должно выступить на клапанных коромыслах или из опорных мест распределительного вала. Таким образом, исключаются повреждения, которые могут возникнуть при запуске двигателя с недостаточным давлением масла.

После «создания давления» в масляной системе двигатель заполняется до предписанного уровня масла. При пуске двигателя после смены масляного насоса двигателю необходимо несколько секунд, чтобы создать давление масла. Если давление масла не создается, тогда необходимо прервать процесс пуска, немедленно заглушите двигатель и устраните причину. В этом случае откажитесь от идеи работы двигателя на высоких оборотах с целью ускорения образования давления масла в системе. Пользуйтесь только теми маслами, которые предписывает и рекомендует производитель двигателя.

Выявление причин / Диагностика повреждений

Система смазки и также механика двигателя состоят из большого количества подвижных и неподвижных деталей. Каждый элемент конструкции участвует как специфически для себя, так и во взаимодействии с другими компонентами. Поэтому проблемы давления и подачи масла могут иметь различные причины. При выходе из строя одного из элементов конструкции страдает вся система смазки. Если проблему не увидеть своевременно или вообще проигнорировать, то от этого будут страдать все взаимосвязанные элементы конструкции. Часто, несмотря на небольшую по значимости причину, двигатель полностью выходит из строя. Перед тем, как ставить вопрос о замене масляного насоса, необходимо перепроверить следующие пункты и устранить возможные неполадки.

Причины низкого давления масла или его отсутствия:

  • Слишком низкий уровень масла
  • Слишком низкая вязкость масла (слишком жидкое)
  • Образование масляной пены в кривошипной камере по причине слишком высокого уровня масла или неподходящего масла с неподходящими присадками или по причине загрязнения масла:
  • Закупорено сито всасывания масла
  • Неплотная труба всасывания масла (всасывается только воздух)
  • Висячий (открытый) клапан регулировки давления масла
  • Забитый масляный фильтр
  • Закупоренные масляные каналы, шланги подачи масла и масляный радиатор
  • Открытые или отломленные сопла впрыскивания масла (охлаждение поршней методом впрыска)
  • Отсутствующие или выпавшие пробки закупоривания каналов, через которые подается давление, блока двигателя, головки цилиндров и коленчатого вала
  • Изношенный подшипник скольжения коленчатого, распределительного, компенсационного вала и вала коромысла
  • Изношенные или дефектные компоненты, такие как гидротолкатель, турбокомпрессор, впрыскивающие топливные насосы или топливные насосы высокого давления
  • Неплотные уплотнительные поверхности в двигателе
  • Причины слишком высокого давления масла (как правило, речь не идет о неисправности масляного насоса)
  • Слишком высокая вязкость масла (слишком густое)
  • Не работает клапан регулировки давления масла (остается закрытым)
  • Забит масляный фильтр
  • Закупорена проводка, по которой поступает масло под давлением
  • По недоразумению был установлен слишком мощный насос.

avtodvigateli.com

Устройство, функционирование и признаки неисправности масляных насосов — Словарь автомеханика

Масляный насос – это устройство, которое необходимо для того, чтобы создавать в системе смазки ДВС оптимальное давление для постоянной циркуляции масла. В действие маслонасос приводится коленвалом или распредвалом через вал привода.

Виды масляных насосов двигателя

Масляные насосы не одинаковы в разных автомобильных двигателях. Так, они могут быть регулируемыми или нерегулируемыми. Первые можно корректировать, изменяя их производительность для обеспечения оптимального давления в системе. Устройства второго типа этой возможности лишены, там для обеспечения стабильности давления используются редукционные клапаны.

Конструктивно насосы для перекачки масла подразделяются на роторные и шестеренные. В роторных устройствах масло перекачивается лопастями роторов, а в устройствах второго – передается шестеренками.

Шестеренный маслонасос может иметь:

  • Внешнее зацепление с размещенными рядом шестернями;
  • Внутреннее зацепление, в этой схеме шестеренки размещаются одна внутри другой.

Имея приблизительно равные рабочие характеристики, устройства отличаются размерами, поскольку системы с внутренним зацеплением имеют меньшие габариты.


Конструктивные особенности масляных насосов с шестернями

Такие насосы отличаются простотой. Они состоят из небольшого количества деталей, среди которых:

  1. ведомая и ведущая шестерни;
  2. привод;
  3. всасывающий и нагнетательный каналы.

Устройство масляного насоса.

В корпусе устройства смонтированы шестерни, передающие масло с всасывающего на нагнетательный канал, откуда оно распространяется по системе. Производительность такого оборудования полностью зависит от частоты работы коленвала. Если давление становится чрезмерным, для его уменьшения необходимо сбросить в картер из системы немного масла. Осуществляется эта операция автоматически с применением редукционного клапана, реагирующего на повышение давления. Следует отметить, что вручную такой масляный насос двигателя регулировать невозможно.


Конструктивные особенности масляных насосов роторного типа

Как правило, масляный насос роторного типа состоит из небольшого количества деталей, среди которых:

  1. всасывающая и нагнетательная полости;
  2. внешний и внутренний роторы;
  3. вал привода.

Работа масляного насоса с роторами строится на взаимодействии двух роторов. В нерегулируемых конструкциях масло, которое засасывается внутрь, передается в систему роторными лопастями. Если давление становится избыточным, открывается редукционный клапан и лишнее масло сбрасывается.

Регулируемыми их делает наличие подвижного статора. У него есть специальная регулировочная пружинка, подкручивая или скручивая которую можно изменять объем камеры с роторами, за счет чего изменяется и общее давление в системе. Благодаря статору удается добиться стабильного давления в смазочной системе независимо от того, с какой интенсивностью вращается коленвал.

Устройство масляного насоса с возможностью регулировки также сложностью не отличается, но позволяет добиться гораздо большей эффективности работы смазочной системы.

Достоинства регулируемых масляных насосов

Сегодня регулируемые масляные насосы считаются гораздо более приемлемыми, чем нерегулируемые, ведь отличаются рядом весомых преимуществ, среди которых:

  • примерно на треть меньшая отбираемая у двигателя мощность;
  • меньший износ масла за счет снижения частоты и числа оборотов;
  • масло меньше вспенивается.

То есть, регулируемый масляный насос позволяет обеспечить более ровную циркуляцию масла и больший промежуток между его заменами, что и делает его более предпочтительным оборудованием.


Признаки неисправности масляного насоса

Как и любая другая система с подвижными частями, масляной насос может выйти из строя.

О неисправностях в масляной системе будет сигнализировать лампа масла давления.

Причинами этого могут стать различные факторы, среди которых:

  • снижение уровня масла в картере;
  • поломка приборов, контролирующих давление;
  • применение некачественного или неприспособленного для данного насоса масла;
  • засорение масляного фильтра;
  • поломка предохранительного или смазочного клапана;
  • засорение самого масляного насоса и прочие проблемы.
Признаками проблем со смазочной системой становятся:
  1. снижение давления масла;
  2. увеличение его расхода.

Об этом обязательно просигнализирует контрольная лампа на приборной панели.

Следует отметить, что при снижении давления масла необходимо сразу прекратить использование автомобиля и заняться выяснением причин проблемы.


Виды неисправностей масляного насоса

Чаще всего маслонасос нуждается в ремонте по причине износа внутренних деталей или потери герметичности клапана.

Различные причины могут привести к разным видам поломок, среди которых:

  • повреждение прокладки в насосе;
  • засорение фильтра;
  • плохая фиксация фильтра;
  • усиленный износ роторов или шестерней;
  • поломка редукционного клапана

При нормальной эксплуатации масляные насосы служат достаточно долго, так как работают в условно дружелюбной среде. Однако при совокупности факторов, среди которых и редкие замены масла, возникают неисправности масляного насоса.

Нарушение правил эксплуатации двигателя, неквалифицированное сервисное вмешательство или достижение предельного износа деталей может привести к поломке даже этого выносливого узла.

Нормально ухаживая за двигателем, можно с высокой долей вероятности избежать неприятностей с его системой смазки.

Связанные термины

etlib.ru

Масляный насос. — DRIVE2

Это устройство, которое необходимо для того, чтобы создавать в системе смазки ДВС оптимальное давление для постоянной циркуляции масла. В действие маслонасос (рекомендую маслонасосы conrad.ru/catalog/toplivnye_i_maslyanye_nasosy/) приводится коленвалом или распредвалом через вал привода.

📎Виды масляных насосов двигателя

Масляные насосы не одинаковы в разных автомобильных двигателях. Так, они могут быть регулируемыми или нерегулируемыми. Первые можно корректировать, изменяя их производительность для обеспечения оптимального давления в системе. Устройства второго типа этой возможности лишены, там для обеспечения стабильности давления используются редукционные клапаны.

Конструктивно насосы для перекачки масла подразделяются на роторные и шестеренные. В роторных устройствах масло перекачивается лопастями роторов, а в устройствах второго – передается шестеренками.

Шестеренный маслонасос может иметь:

Внешнее зацепление с размещенными рядом шестернями;
Внутреннее зацепление, в этой схеме шестеренки размещаются одна внутри другой.
Имея приблизительно равные рабочие характеристики, устройства отличаются размерами, поскольку системы с внутренним зацеплением имеют меньшие габариты.

Конструктивные особенности масляных насосов с шестернями

Такие насосы отличаются простотой. Они состоят из небольшого количества деталей, среди которых:

1) ведомая и ведущая шестерни;
2) привод;
3) всасывающий и нагнетательный каналы.

В корпусе устройства смонтированы шестерни, передающие масло с всасывающего на нагнетательный канал, откуда оно распространяется по системе. Производительность такого оборудования полностью зависит от частоты работы коленвала. Если давление становится чрезмерным, для его уменьшения необходимо сбросить в картер из системы немного масла. Осуществляется эта операция автоматически с применением редукционного клапана, реагирующего на повышение давления. Следует отметить, что вручную такой масляный насос двигателя регулировать невозможно.

📎Конструктивные особенности масляных насосов роторного типа

Как правило, масляный насос роторного типа состоит из небольшого количества деталей, среди которых:

1) всасывающая и нагнетательная полости;
2) внешний и внутренний роторы;
3) вал привода.

Работа масляного насоса с роторами строится на взаимодействии двух роторов. В нерегулируемых конструкциях масло, которое засасывается внутрь, передается в систему роторными лопастями. Если давление становится избыточным, открывается редукционный клапан и лишнее масло сбрасывается.

Регулируемыми их делает наличие подвижного статора. У него есть специальная регулировочная пружинка, подкручивая или скручивая которую можно изменять объем камеры с роторами, за счет чего изменяется и общее давление в системе. Благодаря статору удается добиться стабильного давления в смазочной системе независимо от того, с какой интенсивностью вращается коленвал.

Устройство масляного насоса с возможностью регулировки также сложностью не отличается, но позволяет добиться гораздо большей эффективности работы смазочной системы.
Достоинства регулируемых масляных насосов
Сегодня регулируемые масляные насосы считаются гораздо более приемлемыми, чем нерегулируемые, ведь отличаются рядом весомых преимуществ, среди которых:

— примерно на треть меньшая отбираемая у двигателя мощность;
— меньший износ масла за счет снижения частоты и числа оборотов;
— масло меньше вспенивается.

То есть, регулируемый масляный насос позволяет обеспечить более ровную циркуляцию масла и больший промежуток между его заменами, что и делает его более предпочтительным оборудованием.

📎Признаки неисправности масляного насоса

Как и любая другая система с подвижными частями, масляной насос может выйти из строя.

О неисправностях в масляной системе будет сигнализировать лампа масла давления.

Причинами этого могут стать различные факторы, среди которых:

— снижение уровня масла в картере;
— поломка приборов, контролирующих давление;
— применение некачественного или неприспособленного для данного насоса масла;
— засорение масляного фильтра;
— поломка предохранительного или смазочного клапана;
— засорение самого масляного насоса и прочие проблемы.

Признаками проблем со смазочной системой становятся:
1) снижение давления масла;
2) увеличение его расхода.
Об этом обязательно просигнализирует контрольная лампа на приборной панели.

Следует отметить, что при снижении давления масла необходимо сразу прекратить использование автомобиля и заняться выяснением причин проблемы.
Виды неисправностей масляного насоса

Чаще всего маслонасос нуждается в ремонте по причине износа внутренних деталей или потери герметичности клапана.

Различные причины могут привести к разным видам поломок, среди которых:

— повреждение прокладки в насосе;
— засорение фильтра;
— плохая фиксация фильтра;
— усиленный износ роторов или шестерней;
— поломка редукционного клапана

В принципе, при нормальной эксплуатации масляные насосы служат достаточно долго, так как работают в условно дружелюбной среде.

Нарушение правил эксплуатации двигателя, неквалифицированное сервисное вмешательство или достижение предельного износа деталей может привести к поломке даже этого выносливого узла.
Нормально ухаживая за двигателем, можно с высокой долей вероятности избежать неприятностей с его системой смазки.

www.drive2.ru

Устройство и принцип работы масляного насоса в машине

Поговорим о сердце любого двигателя внутреннего сгорания – маслонасосе. Именно масляный насос нагнетает давление в системе смазки, позволяя смазывать трущиеся пары, отводить тепло и продукты износа. Рассмотрим принцип работы и устройство шестеренных и роторных насосов регулируемого, а также нерегулируемого типа.

ПРИНЦИПИАЛЬНЫЕ РАЗЛИЧИЯ В УСТРОЙСТВЕ

На подавляющем большинстве автомобилей установлен нерегулируемый масляный насос. От избытка давления систему смазки предохраняет редукционный клапан, который сбрасывает излишки масла. Современные автомобили все чаще агрегатируются регулируемым масляным насосом. Принудительное изменение производительности масляной помпы позволяет уменьшить механические потери, снизив тем самым расход топлива и количество вредных выбросов. По внутреннему устройству маслонасосы разделяются на шестеренные и роторные.

ПРИНЦИП РАБОТЫ ШЕСТЕРЕННОГО МАСЛОНАСОСА

Ведомая шестерня закреплена на оси, а ведущая приводится во вращение приводным валом. Вращающиеся шестерни забирают масло через всасывающий канал, куда оно поступает по маслоприемнику из картера. Далее, масло под давлением поступает в нагнетательную полость, откуда уже распределяется по каналам масляной системы. Именно так работает простейший шестеренный насос.

Производительность маслонасоса напрямую зависит от скорости вращения коленчатого вала. Но повышение давления в системе сверх нормы приведет к выдавливанию сальников и увеличению механических потерь. Поэтому избыток масла стравливается редукционным клапаном, который открывается при превышении расчетного давления. Подробно устройство и принцип работы клапана, позволяющего сбрасывать масло обратно во впускную полость, вы можете изучить из статьи «Редукционный клапан масляного насоса».

1- заборные шестерни; 2- клапан; 3-запорная пружина.

ВИДЫ

По способу зацепления шестерен помпы для перекачивания жидкостей делятся на агрегаты с внутренним и внешним зацеплением.

Устройство агрегатов с шестерней в шестерни позволяет приводить маслонасос в действие непосредственно от коленчатого вала. Принцип работы способствует уменьшению габаритных размеров корпуса без потери производительности. Поэтому именно нерегулируемые маслонасосы с внутренним зацеплением чаще всего устанавливаются на современные автомобили.

РОТОРНЫЙ ТИП

Устройство объединяет в корпусе внутренний (ведущий) и внешний (ведомый) роторы. Моторное масло забирается лопастями ведущего ротора и, проходя через нагнетательную полость, подается к каналам масляной системы двигателя. Выше показано устройство нерегулируемой масляной помпы, поэтому ее принцип работы предполагает наличие редукционного клапана.

РЕГУЛИРУЕМЫЙ НАСОС

Регулируемый масляный насос роторного типа оснащается подвижным статором и регулировочной пружиной. Вращаясь внутри внешнего ротора, внутренний ротор захватывает из всасывающей полости масло, перенаправляя его под давлением в нагнетательную область. Объем перекаченного масла зависит от скорости вращения внутреннего ротора и от объема полости между внутренним и внешним ротором, который соединен с подвижным статором. Изменяя объем, мы можем регулировать производительность масляного насоса.

Регулировка производительности

Принцип работы регулировки объема заключается в смещении подвижного статора. В режиме низкого давления пружина регулятора, преодолевая сопротивления масла в нагнетательной полости, задвигает статор (промежуточный корпус) в крайнее положение. Объем полости между наружным и ведомым ротором уменьшается, что приводит к снижению количества перекачиваемого масла.

При повышении оборотов коленчатого вала и возрастании давления в нагнетательной полости масло преодолевает сопротивление регулировочной пружины. Смещение промежуточного корпуса ведет к увеличению зазора между наружным и внутренним роторами. Увеличивается количество перекачиваемого масла и давление в системе.

Особенности работы регулируемого масляного насоса в определенных режимах позволяют на 30% снизить механические потери в сравнении с нерегулируемыми агрегатами. Поскольку насос перекачивает ровно такой объем, который на данном режиме работы необходим для смазывания деталей двигателя, замедляются темпы старения масла.

ШИБЕРНЫЕ АГРЕГАТЫ

В автомобиле шиберные помпы используются не только для нагнетания смазочных материалов в двигателе, но и в качестве насоса гидроусилителя руля. С точки зрения принципа работы и устройства, интерес вызывают двухрежимные масляные насосы, все чаще устанавливающиеся на двигатели производства VAG-Group (к примеру, Audi, Volkswagen). Устройство рассмотрим на примере маслонасоса с мотора V6 TDI объемом 4.2 л.

Масло нагнетается лопатками, которые при вращении ротора под воздействием центробежной силы прижимаются к рабочей зоне статора. В этом плане принцип работы ничем не отличается от обычного лопастного маслонасоса. Но конструкторы оснастили помпу эксцентриковым поворотным регулирующим кольцом. Также устройство предполагает наличие соленоида, который по команде блока управления двигателем (Engine Control Unite) открывает доступ маслу к регулировочной полости.

ПРОЦЕСС СМЕНЫ РЕЖИМОВ
  • Режим сниженной производительности. ЭБУ замыкает клапан управления давлением на массу, открывая доступ маслу к каналу второй управляющей поверхности. По другому масляному каналу давление масла постоянно воздействует на управляющую поверхность №1. Действующее на обе поверхности давление масла преувеличивает усилие пружины. Регулирующее кольцо поворачивается против часовой стрелки, уменьшая тем самым объем рабочей камеры маслонасоса.
  • Режим высокой производительности. ЭБУ отключает питание электромагнитного клапана. Масляный канал управляющей поверхности 2 перекрывается, а давление масла действует только на зону 1. Поскольку создаваемого усилия недостаточно для преодоления сопротивления пружины, регулирующее кольцо поворачивается по часовой стрелке и отклоняется от центра. Таким образом, увеличивается объем рабочей камеры и количество перекачиваемого моторного масла. Соответственно, давление в системе также возрастает.

Регулировка производительности осуществляется ЭБУ, который считывает информацию о режиме работе двигателя с ДМРВ (либо ДАД+ДТВ), ДПКВ, ДПДЗ, датчика положения педали акселератора, ДТОЖ, датчика температуры масла. Разумеется, полноценная работа системы невозможна без датчика давления масла, устройство, принцип работы и способы проверки которого мы уже рассматривали. Смена режимов работы происходит при повышении оборотов коленчатого вала выше 2500 об./мин либо при возрастании нагрузки на двигатель (динамичный разгон, буксировка груза).

Вне зависимости от конструкции и принципа работы, выход маслонасоса из строя приведет к серьезным поломкам и необходимости капитального ремонта двигателя. Поэтому полезно знать признаки неисправности и понимать технологию проверки масляного насоса.

neauto.ru

Все о масляных насосах и немного больше — Mercedes E-class, 2.8 л., 1995 года на DRIVE2

Привет всем мерсоводам и просто интересующимся. В результате экспериментов описанных в предыдущих статьях:
О давлении масла и задержке его появления
О давлении масла. Сага. Часть 2
мною было принято решение о замене масляного насоса. Ну да и давление-давлением, а воет он неслабо. Процесс замены и результаты будут описаны позже. А поскольку попутно было много умных мыслей обдумано, родилась эта статья нацеленная расставить все точки над «і» касательно этого девайса.

СЛАБОЕ ЗВЕНО

Масляный насос без преувеличения можно назвать сердцем двигателя. И по аналогии с человеческим организмом, проблемы с ним чреваты тяжелыми последствиями. Насосы бывают нескольких видов: шестеренчатые, с внутренним зацеплением, роторные, двухступенчатые… Все они конструктивно довольно просты, но по мере износа ведут себя не так и просто. В большинстве двигателей масляный насос – именно та деталь которая выходит из строя первой, плавно увлекая за собой весь двигатель.
А начинается все с масла, точнее с несвоевременной его замены. Такое чувство, что производители указывают интервалы замены только из расчета чтоб двигатель пережил гарантийный срок. 15-20 тык – это явно преувеличено. А при езде в городе так вообще неприемлемо. Как результат, в двигателе начинают появляться твердые смоляные отложения. Они же, отваливаясь от стенок, засасываются в масляный насос, работая как абразив. И не важно насколько хороший фильтр, стоит он уже после насоса. По мере роста зазоров в насосе его производительность начинает падать, что приводит к снижению давления на ХХ, задержке после пуска, цоканью гидрокомпенсаторов и т.д. Все это ведет к тому что масляная пленка на деталях в некоторых режимах может продавливаться приводя к износу (вкладыши коленвала, постели распредвалов и т.д.) а это в свою очередь ведет к росту зазоров и еще усугубляет ситуацию с давлением. В один момент этот процесс пойдет лавинообразно и двигатель застучит.
На автомобилях без датчика давления, а только с аварийной лампочкой все эти страшные вещи происходят незаметно. Когда уже лампочка начинает мигать на ХХ в основном уже поздно что-либо делать.
Мораль здесь такова: масло менять надо вовремя (город – 6-7тык; трасса – 10-12тык), а масляный насос надо уметь определить, отдефектовать и заменить когда придет его время. Радует что на Мерседесах насосы установлены с многократным запасом по производительности. Даже с сильным износом они все-еще обеспечивают приемлемое давление. Но всему есть предел.

ДЕФЕКТОВКА

Практически все мерсонасосы зубчатого типа. Две прямозубых шестерни одинакового диаметра с эвольвентным зацеплением. При дефектовке нас интересует следующее:

1. Состояние зубьев. Самый важный параметр. На зубьях не должно быть сильного износа а так же задиров и раковин. Зазор между зубьями измеряется щупом воткнутым между ними по всей высоте шестерни. Правда при таком измерении к нему еще приплюсуется радиальный зазор в осях. Для нового насоса зазор шестерен составляет около 0,1-0,15мм. Зазор свыше 0,2мм уже чрезмерный.

2. Осевой зазор шестерен. Измеряется щупом и линейкой. Линейка ложится на корпус, а щупом измеряется зазор между ней и шестерней. Для нового насоса он около 0,03-0,05мм. Свыше 0,15мм уже не хорошо. Лечится легко, шлифовкой корпуса по высоте. На крышке тоже не должно быть износа. Если есть – шлифануть. Главное не перестараться, а то клинить будет.

3. Боковой зазор шестерен. В норме около 0,03-0,05мм. Таким примерно и остается, поскольку в норме шестерни корпуса не касаются. На корпусе не должно быть задиров.

4. Радиальный зазор осей шестерен. Измерение затруднительно. Но субъективно ось в отверстии особо болтаться не должна. Наиболее подвержена износу ось со стороны звездочки, поскольку цепь создает радиальные нагрузки. Это в принципе ремонтабельно установкой ремонтных втулок, но работа уже не совсем простая.

5. Редукционный клапан. Плунжер не должен иметь раковин и задиров, а главное не заедать в корпусе. Длину пружины тоже желательно мерить, но номинала к сожалению не знаю. Эти детали существуют как запчасти по вменяемой цене.

Примерно оценить состояние насоса можно просто подержав его в руках и покрутив вал. Вращаться должен легко, угловой и продольный люфты еле заметны. Если подуть в маслоприемник – должен вращаться.

ПУТАНИЦА

Что мерседесовцы натворили с каталожными номерами насосов – они наверное и сами не знают. На самом деле в плане крепления к блоку насосы на M104, OM603, OM602 и возможно M103 одинаковы. Вот только для M104 и OM603 я насчитал 20 каталожных номеров пока мне не надоело. Они просто написали кучу каталожных номеров на одинаковые детали. А вот в чем разница – так это в высоте шестерни. Существуют шестерни 25, 30 и 34мм. Это прямая характеристика производительности. Высота шестерни набита на корпусе насоса большими цифрами. Кому интересно, то вот номера на М104:

1041800201 (34мм)
6031801201 (30мм)
1041800701 (30мм)
1041800401 (30мм)
6031802001 (34мм)
1041800301 (30мм)

Не факт что такие насосы вообще существуют. У меня стоит 6031810001 (30мм), такой же мне удалось купить на замену. А в каталоге его нет. Так что в каталог смотреть смысла мало. Маслоприемники на разные моторы и разные машины могут быть разными – но это уже другая деталь. Звездочек есть два вида: большая и малая. У меня стоит малая. Новый насос достался с большой.

НАСОС НОМЕР ОДИН

Куплен с разгону, когда я еще не знал о высоте шестерни. Номер 6021810001. Высота шестерни 25мм. Состояние хорошее: зазор в шестернях 0,16мм., износ незначительный, осевой зазор 0,1мм., боковой зазор 0,04мм, существенного износа крышки, корпуса и осей не замечено. Насос хороший, да вот боюсь производительность маловата. Сейчас продаю.

Виден номер.

Номер насоса

Плунжер редукционного клапана

Редукционный клапан. Деталировка.

Насос. Общий вид

Высота шестерни

Состояние шестерни. Видны следы незначительного износа.

Шестерни

Состояние корпуса

НАСОС НОМЕР ДВА

Номер 6021810001, именно такой как и родной. Высота шестерни 30мм. Состояние отличное: зазор в шестернях 0,14мм., износа почти нет, осевой зазор 0,05мм., боковой зазор 0,03мм, износа крышки, корпуса и осей почти нет. Насос выбран для у

www.drive2.ru

Масляный насос роторного типа

Это устройство, которое необходимо для того, чтобы создавать в системе смазки ДВС оптимальное давление для постоянной циркуляции масла. В действие маслонасос (рекомендую маслонасосы conrad.ru/catalog/toplivnye_i_maslyanye_nasosy/) приводится коленвалом или распредвалом через вал привода.

📎Виды масляных насосов двигателя

Масляные насосы не одинаковы в разных автомобильных двигателях. Так, они могут быть регулируемыми или нерегулируемыми. Первые можно корректировать, изменяя их производительность для обеспечения оптимального давления в системе. Устройства второго типа этой возможности лишены, там для обеспечения стабильности давления используются редукционные клапаны.

Конструктивно насосы для перекачки масла подразделяются на роторные и шестеренные. В роторных устройствах масло перекачивается лопастями роторов, а в устройствах второго – передается шестеренками.

Шестеренный маслонасос может иметь:

Внешнее зацепление с размещенными рядом шестернями;
Внутреннее зацепление, в этой схеме шестеренки размещаются одна внутри другой.
Имея приблизительно равные рабочие характеристики, устройства отличаются размерами, поскольку системы с внутренним зацеплением имеют меньшие габариты.

Конструктивные особенности масляных насосов с шестернями

Такие насосы отличаются простотой. Они состоят из небольшого количества деталей, среди которых:

1) ведомая и ведущая шестерни;
2) привод;
3) всасывающий и нагнетательный каналы.

В корпусе устройства смонтированы шестерни, передающие масло с всасывающего на нагнетательный канал, откуда оно распространяется по системе. Производительность такого оборудования полностью зависит от частоты работы коленвала. Если давление становится чрезмерным, для его уменьшения необходимо сбросить в картер из системы немного масла. Осуществляется эта операция автоматически с применением редукционного клапана, реагирующего на повышение давления. Следует отметить, что вручную такой масляный насос двигателя регулировать невозможно.

📎Конструктивные особенности масляных насосов роторного типа

Как правило, масляный насос роторного типа состоит из небольшого количества деталей, среди которых:

1) всасывающая и нагнетательная полости;
2) внешний и внутренний роторы;
3) вал привода.

Работа масляного насоса с роторами строится на взаимодействии двух роторов. В нерегулируемых конструкциях масло, которое засасывается внутрь, передается в систему роторными лопастями. Если давление становится избыточным, открывается редукционный клапан и лишнее масло сбрасывается.

Регулируемыми их делает наличие подвижного статора. У него есть специальная регулировочная пружинка, подкручивая или скручивая которую можно изменять объем камеры с роторами, за счет чего изменяется и общее давление в системе. Благодаря статору удается добиться стабильного давления в смазочной системе независимо от того, с какой интенсивностью вращается коленвал.

Устройство масляного насоса с возможностью регулировки также сложностью не отличается, но позволяет добиться гораздо большей эффективности работы смазочной системы.
Достоинства регулируемых масляных насосов
Сегодня регулируемые масляные насосы считаются гораздо более приемлемыми, чем нерегулируемые, ведь отличаются рядом весомых преимуществ, среди которых:

— примерно на треть меньшая отбираемая у двигателя мощность;
— меньший износ масла за счет снижения частоты и числа оборотов;
— масло меньше вспенивается.

То есть, регулируемый масляный насос позволяет обеспечить более ровную циркуляцию масла и больший промежуток между его заменами, что и делает его более предпочтительным оборудованием.

📎Признаки неисправности масляного насоса

Как и любая другая система с подвижными частями, масляной насос может выйти из строя.

О неисправностях в масляной системе будет сигнализировать лампа масла давления.

Причинами этого могут стать различные факторы, среди которых:

— снижение уровня масла в картере;
— поломка приборов, контролирующих давление;
— применение некачественного или неприспособленного для данного насоса масла;
— засорение масляного фильтра;
— поломка предохранительного или смазочного клапана;
— засорение самого масляного насоса и прочие проблемы.

Признаками проблем со смазочной системой становятся:
1) снижение давления масла;
2) увеличение его расхода.
Об этом обязательно просигнализирует контрольная лампа на приборной панели.

Следует отметить, что при снижении давления масла необходимо сразу прекратить использование автомобиля и заняться выяснением причин проблемы.
Виды неисправностей масляного насоса

Чаще всего маслонасос нуждается в ремонте по причине износа внутренних деталей или потери герметичности клапана.

Различные причины могут привести к разным видам поломок, среди которых:

— повреждение прокладки в насосе;
— засорение фильтра;
— плохая фиксация фильтра;
— усиленный износ роторов или шестерней;
— поломка редукционного клапана

В принципе, при нормальной эксплуатации масляные насосы служат достаточно долго, так как работают в условно дружелюбной среде.

Нарушение правил эксплуатации двигателя, неквалифицированное сервисное вмешательство или достижение предельного износа деталей может привести к поломке даже этого выносливого узла.
Нормально ухаживая за двигателем, можно с высокой долей вероятности избежать неприятностей с его системой смазки.

Каждая силовая установка автомобиля состоит из механизмов и системы, выполняющие определенные функции. И, пожалуй, одной из самых важных является система смазки. Она обеспечивает подачу смазочного материала между сопряженными элементами узлов и механизмов, снижая трение между ними, отводя тепло и продукты износа.

Практически на всех авто используется комбинированная смазка, обеспечивающая смазывание поверхностей под давлением, а также путем разбрызгивания. То есть, к одним сопряженным элементам смазочный материал поступает принудительно, а другие смазываются во время самотечного прохода масла по поверхностям.

При всей своей важности данная система состоит из небольшого количества элементов – поддона, к котором располагается смазочный материал, маслозаборника, насоса, фильтра, каналов для подачи масла к трущимся поверхностям.

Типы, особенности конструкции масляного насоса

1. ведущая шестерня 2. корпус насоса 3. всасывающий канал 4. ведомая шестерня 5. ось 6. нагнетательный канал 7. разделительный сектор 8. ведомый ротор 9. ведущий ротор

Самым важным элементом в данной системе является масляный насос. Этот узел обеспечивает нагнетание масла в каналы, которое дальше поступает к узлам и механизмам. Поскольку часть составных элементов мотора смазываются принудительно, то смазочный материал должен подаваться под давлением. К тому же ряд элементов, нуждающихся в смазке путем разбрызгивания, расположены достаточно высокого относительно самого насоса (пример – распредвал, установленный в головке блока цилиндров), и масло еще нужно подать к нему по каналам, что невозможно без создания давления, которое обеспечивает движение смазки к высоко расположенным элементам.

На автомобилях используется несколько типов масляных насосов:

При этом каждый из типов включает несколько видов, отличающихся между собой конструкцией. Так шестеренчатые насосы бывают с внешним и внутренним зацеплением.

Видео: Система смазки двигателя

Шестеренчатый насос с внешним зацеплением

1. ведомая шестерня 2. всасывающий канал 3. ведущая шестерня 4. приводной вал 5. нагнетательный канал 6. ось ведомой шестерни

Насос с внешним зацеплением состоит из двух шестерен, установленных в корпусе. Взаимодействуют они между собой благодаря зацеплению зубьев, расположенных на внешней стороне. Одна из шестерен является ведущей и приводиться в движение она может от коленчатого или распределительного валов. Вторая шестерня является ведомой и вращается она за счет зацепления.

В корпусе имеются два канала – подающий и отводящий. Подающий соединен с маслозаборником второй конец которого опущен в поддон с маслом. Отводящий же канал соединен с магистралями, которые подают смазочный материал к трущимся поверхностям.

Работает такой насос по простому принципу: масло из подающего канала поступает в зону зацепления шестерен, захватывается зубьями и нагнетается в отводящий канал. Таким образом обеспечивается давление в системе.

Шестеренчатый насос внутреннего зацепления

Шестеренчатый насос с внутренним зацеплением имеет несколько иную конструкцию. В корпус насоса помещено тоже две шестерни, но одна находится внутри второй. Внутренняя шестерня является ведущей и зубья у нее расположены с внешней стороны. Ведомая же шестерня – внешняя и зубчатый сектор у нее сделан с внутренней стороны. Причем оси этих шестерен не совпадают, поэтому с одной стороны между ними образуется полость в виде серпа, в которую помещен серповидный разделительный сектор. Причем начало этой полости располагается возле подающего канала, а конец – у выпускного.

Работает этот насос так: при вращении масло из подающего канала благодаря образующемуся зазору в начале образования полости между шестернями попадает между зубьями ведомого элемента. Поскольку она получает вращение от ведущей шестеренки, масло перемещается в сторону выпускного канала внутри полости, а разделительный сектор отсекает лишнюю смазку и предотвращает перетекание его между зубьями.

За разделительным сектором объем полости уменьшается, поскольку она заканчивается и появляется зона начала зацепления шестерен. В этой зоне масло сжимается зубьями, но в этот момент масло проходит место расположения выпускного канала в которое оно уже под давлением выходит.

Ещё кое-что полезное для Вас:

Видео: Масляный насос vw, audi, skoda, seat — замеры износа, снятие, разборка и редукционный клапан

Особенности данного типа насосов

Шестеренчатый насос с внешним зацеплением на автомобилях сейчас практически не применяется, поскольку второй тип – с внутренним зацеплением, при той же производительности имеет значительно меньшие размеры, но конструктивно он сложнее.

Особенностью этих насосов является то, что они является нерегулируемыми. То есть, давление смазочного материала напрямую зависит от скорости вращения приводного вала. К примеру, на холостом ходу давление масла меньше, чем на средних и высоких оборотах, поскольку коленчатый или распределительный валы, от которых осуществляется привод, имеют небольшие обороты.

Вместе с тем, контроль за давлением масла все же осуществляется, поскольку его избыток может привести к выдавливанию сальников и уплотнителей. Регулировка выполняется благодаря установленному перепускному клапану в корпусе насоса. Представляет он собой подпружиненный поршень, установленный в канал, соединяющий выходную магистраль с поддоном. Работает он достаточно просто – при превышении давления свыше определенного значения, масло преодолевает усилие пружины и толкает поршень, из-за чего его канал открывается и начинает стекать в поддон. Как только давление упадет, пружина возвращает поршень на место.

Роторный тип масляного насоса

1. всасывающая полость 2. масло 3. внешний ротор 4. нагнетательная полость 5. приводной вал 6. внутренний ротор

Роторный масляный насос по принципу работы схож с шестеренчатым внутреннего зацепления. Но у него рабочими элементами являются не шестерни, а два ротора с лопастями. У него тоже имеется полость нагнетания, которая перекачивает масло, но отсутствует разделительный сектор за ненадобностью. В отличие от зубьев лопасти захватывают больше масла, что позволяет его закачивать в систему в требуемом количестве. На автотранспорте применяются как нерегулируемые, так и регулируемые роторные насосы.

Их достоинством помимо компактных размеров, является уменьшенный отбор мощности от двигателя.

Нерегулируемый вариант работает по тому же принципу что шестеренчатые, то есть для поддержания давления в заданном диапазоне используется перепускной клапан.

Регулируемый же тип насоса обеспечивает поддержание определенного значения давления на любых режимах работы двигателя. Достигнуто это благодаря использованию дополнительного компонента в конструкции – подпружиненного подвижного статора. В результате этого роторы помещены в него, а сам статор – в корпус насоса.

Регулируемый тип масляного насоса роторного типа
1. нагнетательная полость 2. внешний ротор 3. внутренний ротор 4. регулировочная пружина 5. всасывающая полость 6. приводной вал 7. подвижный статор А — Сторона нагнетания Б — Сторона всасывания

Его задача – изменение объема нагнетательной полости, имеющейся между роторами. А работает все так: на малых оборотах, когда давление недостаточно, пружина смещает статор, увеличивая объем, что приводит к перекачке большего количества масла, из-за чего давление возрастает.

При высоких же оборотах, когда давление повышается, масло начинает преодолевать усилие пружины и из-за чего статор отходит и пространство уменьшается, от этого снижается количество закачиваемого масла. Таким образом, за счет перемещения ротора и уменьшения-увеличения нагнетательной полости удается поддерживать давление в строго определенном значении.

Видео: Неисправности масляного насоса Volswagen-B3

Основные неисправности

Конструкция масляного насоса, к какому типу бы он не относился, сравнительно простая, что обеспечивает ему надежность и длительный ресурс. И все же неисправности у него бывают, точнее она одна – снижение производительности, что приводит к падению давления в системе. А это уже может привести к более серьезным поломкам, поскольку узлы, которые недостаточно смазываются, начинают интенсивно изнашиваться из-за масляного «голодания». Произойти же это может по разным причинам.

  1. Первая из таких не относится к насосу, но приводит к негативным последствиям в его работе – закупорка сетки маслоприемника продуктами износа и грязью. В результате этого масло в недостаточных количествах поступает к насосу. Устранить такую неисправность несложно – достаточно снять поддон и маслоприемник, после чего тщательно очистить и промыть сетку.
  2. Проблема с падением давления может произойти из-за износа составных частей насоса или длительной его работы с маслом, в котором имелось большое количество загрязняющих элементов. Результатом этого является образование и увеличение зазоров между деталями насоса. Из-за этого через эти зазоры смазочный материал просто перетекает внутри нагнетающей полости и шестерни или роторы не способны его захватить, чтобы выполнить нагнетание в магистраль. В большинстве случаев работоспособность системы смазки восстанавливается путем замены изношенных элементов или узла в целом.
  3. Проблемы может создать и перепускной клапан. Из-за грязи он может заклинить в открытом положении, и масло будет постоянно перетекать в поддон. Устраняется такая неисправность разборкой и промывкой насоса и его каналов.

В целом же, чтобы насос проработал долго и не доставлял проблем достаточно всего лишь своевременно менять смазочный материал и фильтрующий элемент, чтобы поддерживать чистоту в системе смазки.

В современных автомобилях смазка основных узлов двигателя осуществляется преимущественно под давлением. Для создания последнего на требуемом уровне в конструкции системы предусмотрен масляный насос. Он выполняет цикличную подачу масла, обеспечивая непрерывность процесса. От точности работы маслонасоса зависит долговечность деталей двигателя, расход топлива (механические потери энергии) и уровень вредных выбросов.

Виды и устройство насосов

Основной принцип работы всех масляных насосов двигателей схож: всасывание моторного масла из поддона картера (масляного бака) и нагнетание в магистрали системы смазки. Конструктивно это могут быть шестеренчатые, роторные и пластинчатые насосы с возможностью принудительной регулировки уровня давления или без таковой. Отличается и способ приведения их в действие.

Шестеренчатые насосы

Этот тип механизмов относится к нерегулируемым. Привод такого масляного насоса осуществляется от коленчатого вала двигателя. На практике это означает, что уровень давления напрямую зависит от оборотов мотора. Чтобы при этом давление масла в нагнетательной магистрали системы смазки было постоянным и не превышало критических значений, такие масляные насосы всегда дополняются редукционным клапаном.

Шестеренчатый масляный насос с внешним зацеплением

Конструктивно шестеренчатый насос состоит из следующих элементов:

  • Ведущая шестерня, соединенная с коленвалом.
  • Ведомая шестерня, приводимая в движение ведущей шестерней.
  • Герметичный корпус с нагнетательным и всасывающим каналами.
  • Редукционный клапан масляного насоса — он представляет собой плунжер с пружиной, который при повышении давления отжимается, открывая канал сброса масла.
  • Уплотнители (сальники).

Шестеренчатые насосы могут быть:

  • С внешним зацеплением — шестерни располагаются рядом и имеют внешние зубья. Недостатком данного типа является сложность достижения высокого уровня сжатия, поскольку это провоцирует рост удельных давлений в зоне зацепления зубьев. И хотя благодаря применению специального разгрузочного паза проблему можно решить, насосы с подобным пазом неэффективны для широкого спектра частот вращения и на малых оборотах производительность будет очень мала.
  • С внутренним зацеплением — ведущая шестерня имеет внешние зубья и расположена внутри ведомой, зубья которой направлены внутрь. Шестерни не имеют общей оси и образуют полукруглый зазор (полость). Такой маслонасос имеет более компактные размеры.

Принцип работы шестеренчатого насоса очень прост: смазка поступает внутрь через всасывающий канал, где сжимается шестернями и выталкивается под давлением в нагнетательный канал. Маслонасосы с внутренним зацеплением также могут оснащаться разделительным серпом (серповидной перегородкой). Он устанавливается между зубьями роторов в зоне из максимального удаления друг от друга. Благодаря этому происходит уплотнение полостей нагнетания и обеспечивается более высокое рабочее давление.

Масляные насосы автомобильных двигателей всегда приводятся в движение от мотора. Передача при этом может осуществляться посредством зубчатого зацепления, приводных цепей или ремней.

Роторные насосы для перекачки моторного масла

Маслонасосы роторного типа сходны с шестеренчатыми внутреннего зацепления. Однако вместо шестерней сжатие масла осуществляется при помощи неподвижного статора (большего диаметра) и подвижного ротора (расположенного внутри статора). Такие насосы могут быть нерегулируемыми (с редукционным клапаном) и регулируемые.

Роторный маслонасос ДВС

Нерегулируемые роторные масляные насосы имеют привод от коленвала и создают уровень давления пропорционально его вращению. Избыточное давление так же как и в шестеренчатых масляных насосах сбрасывается редукционным клапаном.

Отличием регулируемых роторных насосов является наличие подвижного статора и специальной регулировочной пружины. Сам процесс регулировки основан на принципе изменения объема рабочей полости (зазор между роторами), что осуществляется поворотом статора. Так, если частота вращения коленчатого вала повышается, двигатель потребляет больше масла, что приводит к снижению давления.

Пружина реагирует на это и перемещает статор, изменяя позицию ведомого ротора и изменяя рабочую полость насоса. Увеличивается производительность маслонасоса. Регулируемый маслонасос позволяет поддерживать стабильный уровень давления независимо от режима работы двигателя.

Пластинчатые или шиберные маслонасосы

Для некоторых типов двигателей может быть использован пластинчатый или шиберный масляный насос. Такая конструкция позволяет регулировать производительность исходя из оборотов двигателя.

Состоит шиберный насос из корпуса, внутри которого находятся ротор и статор. Их оси смещены, благодаря чему в нижней части образуется серповидный зазор. Ротор также оснащен подвижными пластинами, вставленными в специальные пазы. Под действием центробежной силы на участке зазора между ротором и статором они выдвигаются и образуют отдельные камеры сжатия масла. При вращении ротора объем камер постоянно изменяется. Когда объем увеличивается, создается разрежение и происходит всасывание масла. Когда камера уменьшается, давление возрастает и выполняется нагнетание.

Особенности эксплуатации и неисправности маслонасосов

В системах смазки с мокрым картером (масло находится в поддоне двигателя) маслонасос располагается между маслоприемником и фильтром в передней части двигателя. Для систем с сухим картером (резерв смазки находится в специальном баке) насос находится между масляным баком и очищающим фильтром. В некоторых моделях авто он также может находиться возле дополнительного масляного радиатора системы воздушного охлаждения. Его легко найти, ориентируясь на передачу привода масляного насоса, соединенную с коленвалом.

Ресурс насосов достаточно большой — несколько сотен тысяч километров пробега. Основными требованиями правильной эксплуатации этого узла является использование качественного масла, регулярная очистка фильтра, а также своевременная доливка и замена. Негативное влияние может оказать некорректный запуск двигателя, особенно в условиях пониженных температур, а также попадание в масло охлаждающей жидкости.

Наиболее распространенными проблемами являются:

  • Износ зубьев шестерен или поверхности роторов.
  • Увеличение зазоров между основными рабочими элементами и корпусом.
  • Коррозия поверхностей.
  • Поломка редукционного клапана (заклинивание, несвоевременное срабатывание).
  • Неисправности привода масляного насоса.

Поломки масляного насоса приводят к нарушению режимов подачи смазки к основным узлам двигателя. При этом негативными для мотора являются как слишком высокое, так и низкое давление. В случае обнаружения неисправностей в маслонасосе в большинстве случаев его полностью меняют на новый.

Строительство, работа, типы и их преимущества

Насосная промышленность стала широко известной с самого 1982 года, и в дальнейшем было внесено множество усовершенствований и изобретений. Одна из разработок, которая стала великим изобретением, - это поршневые насосы прямого вытеснения и их типы. Расширенные знания в области охраны окружающей среды дали реальное развитие насосам без уплотнений вала. Тенденция электроники и компьютеров даже вошла в сферу применения насосов в качестве приводов с регулируемой скоростью.Программное обеспечение для выбора насоса ускорило процесс выбора насоса вместе с несколькими сценариями. Из всего этого мы собираемся обсудить «шестеренчатый насос».

Что такое шестеренчатый насос?

Шестеренчатый насос относится к категории поршневых насосов прямого вытеснения с роторным насосом непрерывного действия. С помощью зубчатого зацепления механическая энергия преобразуется в энергию жидкости, что создает вакуумное всасывание. Пространство между зубчатым зацеплением втягивает высокий уровень вязких жидкостей, позволяя им течь к поверхности стены, а затем к выходу.Этот насос эффективно работает при повышенном уровне вязкой жидкости, такой как масло, потому что не требует заливки.

Конструкция шестеренчатого насоса

Как правило, шестеренчатый насос конструируется с двумя или более шестернями вращения, внутренними по отношению к секции корпуса, имеющими больший допуск. Чтобы обеспечить правильную передачу жидкости, входное и выходное отверстия выполнены с надлежащим кожухом. В зависимости от конструкции корпуса шестеренчатый насос бывает двух типов. А это

  • Насосы с внутренним зацеплением
  • Насосы с внешним зацеплением

Выбор шестеренчатого насоса основывается на существенных факторах.В случае этих насосов объем жидкости на каждый оборот зубьев шестерни известен как:

Q = ʃ0zt0Vndt

Где колебания потока (ŋ) = Vmax - Vmin

И здесь 'Q' соответствует вытеснению жидкости

'Z' соответствует количеству связанных зубцов

'Vn' соответствует расходу жидкости

't0' соответствует времени, необходимому для вращения зубьев

'Vmax' и 'Vmin' соответствуют максимальному и минимальному расход

'Vav' соответствует среднему расходу

Принцип работы

Принцип работы шестеренчатого насоса можно объяснить следующим образом:

При вращении зубчатых колес внутри секции корпуса воздух будет заклинивать между зубами и по всей длине, что создает пространство.Это показывает результат положительного подъема жидкости на пути к всасывающему насосу. Насос продолжает втягивать воздух до тех пор, пока он не начнет принимать жидкость через внутреннюю секцию.

В него будет втягиваться жидкость на уровне атмосферного давления; до того, как оказаться в ловушке между двумя колесами. Постепенно вязкая жидкость будет вытягиваться в направлении выхода, а затем - в направлении выхода. Насос эффективно работает и в неактивном состоянии, но работает более активно, когда он был заправлен ранее.

Дополнительная защита в сценарии разгрузки клапана встроена в револьверный насос шестеренчатого типа, чтобы исключить любые повреждения трубопровода или насоса. Предохранительный клапан снижает дополнительное давление во время аварийной ситуации, защищая, таким образом, все оборудование.

конструкция шестеренчатого насоса

Типы

Есть в основном два шестеренчатых насоса типа и

Внутренний шестеренчатый насос

Этот насос работает по схожему принципу, но здесь блокирующие шестерни разных размеров и одна вращающийся внутри другой передачи.Большая шестерня, означающая ротор, называется внутренней шестерней, а зубья находятся на внутренней стороне. Внутри ротора есть минимальная шестерня. Зубья этих двух шестерен заблокированы в одном положении.

Когда эти шестерни выходят из сетки на впускной стороне насоса, они создают увеличенный объем. Затем жидкость втекает в полости и окружается зубьями шестерни, поскольку две шестерни продолжают вращаться, противоположно перегородке и секциям корпуса. Когда зубья шестерни блокируются на стороне нагнетания насоса, объем жидкости уменьшается, и жидкость вытягивается.

шестеренчатый насос с внутренним зацеплением

Внешний шестеренчатый насос

Здесь две шестерни имеют одинаковый размер, но заблокированы другими отдельными валами. Как правило, двигатель приводит в движение начальную шестерню, а вторая - от начальной. В некоторых случаях двигатель приводит в движение оба вала. Подшипники со стороны кожуха будут поддерживать валы.

Когда эти шестерни выходят из сетки на впускной стороне насоса, они создают увеличенный объем. Затем жидкость втекает в полости и окружается зубьями шестерни, поскольку две шестерни продолжают вращаться напротив секции корпуса.Когда зубья шестерен на насосе заблокированы.

Приложения

Применения шестеренчатого насоса указаны ниже:

В основном шестеренчатые насосы используются для повышенного уровня вязких жидкостей, таких как смолы, масло, пищевые продукты и краски.

  • Они используются там, где требуется точное дозирование.
  • Поскольку на производительность шестеренчатого насоса мало влияет давление, его можно применять даже в тех случаях, когда имеется несбалансированная подача.

Классификация шестеренчатых насосов также имеет свои специфические области применения:

Применение шестеренчатого насоса с внешним зацеплением
  • Химическое смешивание и компаундирование
  • Используется в смазочных маслах и жидком топливе
  • Полимеры и растворяющие вещества
  • Едкие и кислые жидкости
  • Гидравлические , сельское хозяйство и машиностроение
  • Дозирование полимеров и химические экстракты
Внутренний шестеренчатый насос Применение
  • Используется в производстве поверхностно-активных веществ и мыла
  • Пигменты, чернила и смолы
  • Используется в пищевых продуктах, таких как корм для животных, масло какао, кукуруза супов и во многих

Преимущества и недостатки шестеренчатого насоса

Преимущества

  • Оптимизация обслуживания
  • Минимальная подверженность кавитации
  • Управляемые результаты
  • Управление широким диапазоном вязких жидкостей

Недостатки

  • Издает громкий звук во время блокировки шестерен.
  • Жидкость должна быть очищена от абразивов

Часто задаваемые вопросы

1).В чем разница между шестеренчатыми насосами с внутренним и внешним зацеплением?

Разница между этими шестеренными насосами заключается в размерах ротора и промежуточной шестерни.

2). Могут ли шестеренчатые насосы работать всухую?

Да, шестеренчатые насосы могут работать как самовсасывающие

3). Что подразумевается под передаточным числом?

Определяется как отношение оборотов выходного вала за один оборот входного вала.

4). Что такое шестеренчатый насос с внешним зацеплением?

Насос с внешним зацеплением - это насос PD, который работает с двумя аналогичными и блокирующими шестернями, которые поддерживаются двумя отдельными валами.

5). Что такое поршневой насос прямого вытеснения?

Насос PD - это насос, который имеет увеличивающиеся и сужающиеся полости на стороне всасывания и нагнетания.

Таким образом, оба типа шестеренчатых насосов широко используются во многих областях, и их преимущества и недостатки позволяют использовать их во многих отраслях промышленности. Кроме того, простое обслуживание и минимальная подверженность проблемам улучшают работу шестеренчатых насосов. Узнайте больше о концепциях других характеристик шестеренчатого насоса?

Принцип работы и устройство масляного насоса

Основное назначение масляного насоса - создание давления, позволяющего перекачивать масло в нужном направлении.

В зависимости от типа управления бывают регулируемые и нерегулируемые масляные насосы. Основное отличие состоит в том, что в устройствах первого типа поддержание постоянного давления обеспечивается регулировкой производительности, а в устройствах второго типа - редукционным клапаном.

Шестеренчатые насосы и роторные насосы чаще всего используются в промышленности. Свое название они получили благодаря своему дизайну.

Конструктивно шестеренчатый насос состоит из двух шестерен, размещенных в одном корпусе.Одна из них - ведущая, вторая - ведомая. Масло проходит через всасывающий канал, затем захватывается шестернями и закачивается в систему по специальному каналу. Для расчета производительности шестеренчатого насоса необходимо знать частоту вращения коленчатого вала. Эти два значения прямо пропорциональны. Если давление масла превышает определенное пороговое значение, то имеется предохранительный клапан, и часть масла попадает в камеру всасывания.

Роторные масляные насосы состоят из двух роторов: охватываемого ротора и ведомого ротора, размещенных в одном корпусе.Сначала масло всасывается в насос, а затем захватывается лопастями ротора и закачивается в систему. Как и в случае шестеренчатого насоса, редукционный клапан обеспечивает защиту от избыточного давления. Такая конструкция свойственна нерегулируемым роторным насосам.

Масляные насосы с регулируемым ротором имеют более совершенную конструкцию. У них есть очевидное преимущество в том, что они могут обеспечивать постоянное давление во всем диапазоне частот вращения коленчатого вала. Технически функция контроля давления обеспечивается изменением объема полости между центральным ротором и охватывающим ротором при вращении статора.

Использование регулируемых насосов позволяет снизить энергопотребление и количество расходуемого масла и его износ.

Регулируемый роторный насос работает следующим образом. Увеличение частоты вращения коленчатого вала приводит к падению давления в системе и увеличению потребности в новом масле. Это падение давления приводит к смещению статора регулировочной пружиной. Положение охватывающего ротора также меняется. В результате объем всасывающей камеры увеличивается, что увеличивает производительность.

При уменьшении частоты вращения коленчатого вала также уменьшается расход масла и повышается давление в системе. Повышенное давление сжимает регулировочную пружину, которая изменяет положение статора, заставляя ротор двигаться. Это уменьшает количество всасываемой жидкости и снижает производительность насоса.

Масляные насосы широко используются в различном оборудовании. В частности, в установках GlobeCore, предназначенных для переработки различных видов масел.

Полезная информация о принципе работы шестеренчатого насоса с внутренним зацеплением в GA

Шестеренчатый насос - это тип поршневого насоса прямого вытеснения.Шестеренчатые насосы используют действие вращающихся шестерен для перемещения жидкостей. Вращающиеся шестерни создают жидкостное уплотнение с корпусом насоса и создают всасывание на входе насоса. Жидкость, которая всасывается в насос, заключена в зубьях вращающихся шестерен и транспортируется к выпускному отверстию. Сегодня мы обсуждаем информацию, касающуюся принципа работы внутреннего шестеренчатого насоса в GA. Шестеренный насос бывает двух основных исполнений - внешний и внутренний. Насос с внешним зацеплением состоит из двух дублирующих друг друга шестерен, поддерживаемых отдельными валами.Насос с внутренним зацеплением работает по тому же принципу, но две взаимоблокирующие шестерни имеют разные размеры, одна из которых вращается внутри другой. Ротор представляет собой внутреннюю шестерню с выступающими внутрь зубьями. Принцип работы шестеренчатого насоса с внутренним зацеплением в GA Рабочий цикл шестеренчатого насоса с внутренним зацеплением состоит из трех стадий - наполнение, перекачка и подача. Когда шестерни выходят на впускную сторону насоса, они создают увеличенный объем. Жидкость течет в полости и захватывается зубьями шестерен, поскольку они продолжают вращаться относительно перегородки и корпуса насоса.Уловленная жидкость перемещается от входа к выходу вокруг обсадной колонны. Поскольку зубья шестерен блокируются на стороне нагнетания насоса, объем уменьшается, и жидкость вытесняется наружу. Точные зазоры между корпусом и шестернями позволяют насосу производить всасывание на входе и предотвращать утечку жидкости обратно со стороны нагнетания. Основные характеристики и преимущества шестеренчатого насоса с внутренним зацеплением Принцип работы шестеренчатого насоса с внутренним зацеплением прост, и они уплотнены ограниченным количеством движущихся частей.Они не могут соответствовать давлению, создаваемому срабатывающими насосами, или расходам центробежных насосов, но они предлагают более высокое давление и производительность, чем лопастные или лопастные насосы. Насосы с внутренним зацеплением обладают лучшей всасывающей способностью, чем насосы с внешним зацеплением, и больше подходят для жидкостей с высокой вязкостью. Поскольку производительность прямо пропорциональна скорости вращения, насосы с внутренним зацеплением обычно используются для дозирования и смешивания. Небольшой внутренний объем обеспечивает надежное измерение жидкости, проходящей через насос, и, следовательно, точное регулирование расхода. Основные области применения шестеренных насосов с внутренним зацеплением Некоторые типичные области применения, которые хорошо работают с принципом работы шестеренчатого насоса с внутренним зацеплением в GA, включают:

  • Мазут и смазочные масла;
  • Смолы и полимеры;
  • Спирты и растворители;
  • Асфальт, битум и гудрон;
  • Пенополиуретан;
  • Пищевые продукты, такие как кукурузный сироп, шоколад и арахисовое масло;
  • Краски, чернила и пигменты;
  • Мыла и поверхностно-активные вещества;
  • Гликоль.

Шестеренчатый насос с внутренним зацеплением перемещает жидкость, многократно охватывая фиксированный объем внутри блокируемых шестерен и перемещая его механически, чтобы обеспечить плавный безимпульсный поток, пропорциональный скорости вращения его шестерен. Они универсальны и могут работать в широком диапазоне вязкостей и температур жидкости. Они предпочтительнее, чем конструкции с внешним зацеплением, в приложениях с жидкостями с более высокой вязкостью, при высоких температурах и с жидкостями, содержащими твердые частицы. Как правило, шестерни с внутренним зацеплением работают на более низких скоростях вращения, чем конструкции с внешним зацеплением, имеют большие зазоры и, следовательно, менее подвержены износу в этих применениях.По тем же причинам насосы с внутренним зацеплением также лучше подходят для перекачивания чувствительных к сдвигу жидкостей. Если вам нужна дополнительная информация о принципе работы шестеренчатого насоса с внутренним зацеплением в GA, позвоните нам сегодня и поговорите с одним из наших экспертов.

Принцип работы шестеренчатого насоса

Шестеренчатый насос основан на изменении и перемещении рабочего объема, образованного между корпусом насоса и зубчатым зацеплением, для передачи или создания давления во роторном насосе.
Конструкция сдвоенного шестеренчатого насоса с внешним зацеплением.Пара зубчатых колес и цилиндры насоса отделяют всасывающую камеру от нагнетательной. Когда шестерня вращается, объем между зубьями на стороне всасывающей камеры постепенно увеличивается, давление снижается, и жидкость попадает в зуб под разностью давлений. При вращении шестерни жидкость между зубьями попадает в разрядную камеру. В это время объем между зубьями на стороне зацепления стороны разрядной камеры постепенно уменьшается, и жидкость выпускается.Шестеренчатый насос подходит для перекачивания смазочных жидкостей, не содержащих твердых частиц, не вызывающих коррозию и имеющих широкий диапазон вязкости. Насос может работать со скоростью до 300 м3 / ч и давлением до 3 x 107 Па. Он обычно используется в качестве гидравлического насоса и для перекачки широкого диапазона масел. Шестеренчатый насос имеет простую и компактную конструкцию, прост в изготовлении, обслуживании и самовсасывающий, но с большими пульсациями потока и давления и высоким уровнем шума. Шестеренчатый насос должен быть оборудован предохранительным клапаном, чтобы предотвратить повреждение насоса или первичного двигателя по какой-либо причине, такой как засорение выпускной трубы, из-за которой давление на выходе насоса превышает допустимое значение.

Принцип работы шестеренчатого насоса

В терминологии шестеренчатый асфальтовый насос также называется устройством прямого вытеснения, то есть поршнем в цилиндре, и когда один зуб входит в пространство для жидкости другого зуба, жидкость механически выдавливается. Поскольку жидкость несжимаема, жидкость и зубы не могут занимать одно и то же пространство одновременно, поэтому жидкость удаляется. Это явление происходит постоянно из-за непрерывного зацепления зубьев, обеспечивая тем самым непрерывную подачу на выходе насоса, равную той же величине на оборот насоса.Поскольку приводной вал вращается без перебоев, насос перекачивает жидкость без перебоев. Расход насоса напрямую зависит от скорости насоса.

Фактически, в насосе происходит очень небольшая потеря жидкости, из-за чего эффективность работы насоса не достигает 100%, потому что эти жидкости используются для смазки обеих сторон подшипника и шестерни, а корпус насоса никогда не может устанавливаться без зазора. Жидкость не может быть выпущена на 100% через выпускное отверстие, поэтому небольшая потеря жидкости неизбежна.Однако насос по-прежнему может работать нормально, и для большинства экструдированных материалов он все еще может достигать КПД от 93% до 98%.

Для жидкостей с различной вязкостью или плотностью в процессе такие насосы не сильно влияют. Если на нагнетательной стороне есть заслонка, такая как сетчатый фильтр или ограничитель, насос будет проталкивать жидкость через них. Если заслонка изменяется во время работы, т. Е. Если фильтр загрязнен, забит или повышается противодавление ограничителя, насос будет поддерживать постоянный поток до тех пор, пока не будет достигнут механический предел самой слабой части устройства.(обычно оснащается ограничителем крутящего момента высоковязкостного насоса).

Фактически существует ограничение скорости насоса, которое в основном зависит от технологической жидкости. При подаче пищевого масла шестеренчатый насос из нержавеющей стали может вращаться с очень высокой скоростью, но когда жидкость представляет собой полимеризацию с высокой вязкостью, это ограничение значительно уменьшается при плавлении расплава.

Очень важно протолкнуть высоковязкую жидкость в пространство между двумя зубцами на стороне всасывающего отверстия. Если это пространство не заполнено, насос не может выпустить точный расход, поэтому значение PV (давление × расход) является еще одним ограничивающим фактором и является переменной процесса.Из-за этих ограничений производители шестеренчатых насосов будут предлагать широкий ассортимент продукции, то есть с различными размерами и рабочим объемом (количество, выбрасываемое за один оборот). Эти насосы будут адаптированы к конкретным прикладным процессам, чтобы оптимизировать производительность системы и цену.

Что такое шестеренчатый насос: работа, типы, преимущества и недостатки

Шестеренчатые насосы необходимы, а также наиболее часто используемые насосы. Как следует из названия, в эти насосы встроены шестерни. Основная функция этих шестерен - передача силовой энергии воде внутри насосов.Проще говоря, функция этого насоса заключается в перекачивании воды из одного места в другое с помощью шестеренчатого инструмента. Если сила системы остается аналогичной, они предоставят вам фиксированную скорость потока. В этой статье обсуждается обзор шестеренчатых насосов. Итак, давайте обсудим обзор этих насосов с типами, работой, преимуществами, недостатками и их применениями.

Что такое шестеренчатый насос?

Определение шестеренчатого насоса - это вращающийся насос прямого вытеснения, который помогает перемещать воду или жидкость с помощью встроенных шестерен.Этот тип насоса включает в себя две или более шестерен, которые создают вакуумную силу для перемещения жидкости внутри насоса. Этот насос может состоять из различных частей, таких как вал, роторы и корпус.


Шестеренчатый насос

Эти насосы имеют высокое давление и доступны в миниатюрных размерах для обеспечения постоянного потока жидкости и без пульса, в отличие от других типов насосов, таких как диафрагменные и перистальтические насосы. Основные преимущества использования этих насосов заключаются в том, что они могут перекачивать жидкости большой толщины, просты в использовании, эксплуатации и обслуживании.

Как это работает?

Принцип работы шестеренчатого насоса заключается в том, что он использует действия шестерен, в противном случае - вращательные действия для перемещения жидкостей. Вращающаяся часть расширяет уплотнение жидкости у корпуса насоса для создания всасывания на входе в насос. Всасываемая в насос жидкость может попадать в полости вращающихся шестерен и перемещаться на вытяжку.

Типы шестеренчатых насосов

Эти насосы подразделяются на различные типы, но некоторые из основных конструкций шестеренчатых насосов подразделяются на два типа, которые включают следующие.

  • Внешний шестеренчатый насос
  • Внутренний шестеренчатый насос

1). Шестеренчатый насос с внешним зацеплением

Шестеренчатый насос с внешним зацеплением может быть построен с двумя шестернями, а именно с взаимоблокировкой и идентичными, где блокирующая шестерня удерживается отдельными валами. Как правило, одна передача может приводиться в движение с помощью двигателя, приводящего в движение другую передачу. В некоторых случаях валы могут приводиться в движение электродвигателями, которые удерживаются подшипниками с каждой стороны корпуса.

Когда шестерни появляются из зацепления на впускной стороне насоса, они составляют увеличенное количество.Жидкость подается в полости, а также захватывается зубьями шестерни, потому что шестерни продолжают вращаться рядом с корпусом насоса. Уловленная жидкость может перемещаться со стороны впуска на сторону нагнетания в области кожуха.

Когда зубья шестерни соединяются на выходной поверхности шестеренчатого насоса, количество может быть уменьшено, и жидкость вытесняется под действием силы. Никакая жидкость не может перемещаться обратно по центру между шестернями, поскольку они связаны.Точные допуски между шестернями, а также покрытие позволяют насосу расширять всасывание на входе и предотвращать обратную утечку жидкости со стороны выпуска. В конструкции этих насосов могут использоваться косозубые, прямозубые или елочные передачи.

Характеристики шестеренчатого насоса с внешним зацеплением

К характеристикам этого насоса относятся следующие:

  • Эти насосы солидные по размеру и простой конструкции.
  • Их достаточно для распределения высокой производительности из-за их огромных выходных отверстий.
  • Он управляет давлением, например низким, средним или высоким.
  • Опора вала, а также жесткие допуски на обеих поверхностях шестерен.

2). Шестеренчатый насос с внутренним зацеплением

Шестеренчатый насос с внутренним зацеплением работает по аналогичному принципу, за исключением того, что размеры двух соединительных шестерен различаются, и одно вращается внутри другого. Ротор - это более крупная шестерня, а также внутренняя шестерня с выступающими внутрь зубьями. Установлена ​​второстепенная внешняя шестерня, которая в основном предназначена для соединения ротором, так что зубья шестерни соединяются на одном конце.Втулка и шестерня могут быть соединены с корпусом насоса, который удерживает натяжное колесо в этом месте.

Постоянный разделитель полукруглой формы, в противном случае прокладка закрывает пустоту, сформированную через смещенное от центра место установки натяжного ролика, и выполняет функцию уплотнения между портами, такими как вход и выход. Когда шестерни появляются из зацепления на впускной стороне насоса, они составляют увеличенное количество. Жидкость подается в полости, а также захватывается зубьями шестерни, потому что шестерни продолжают вращаться рядом с корпусом насоса.Уловленная жидкость может перемещаться со стороны впуска на сторону нагнетания в области кожуха.

Когда зубы шестерни становятся связаны на нагнетательной поверхности насоса, то количество может быть уменьшено и жидкость вытесняется под силу. В насосах с внутренней шестерней используются только прямозубые шестерни.

Характеристики шестеренчатых насосов с внутренним зацеплением

Особенности шестеренчатых насосов с внутренним зацеплением:

  • Он может работать на малой фазе.
  • Он занимает огромную площадь.
  • Требование к чистому положительному напору на всасывании (NPSH) очень низкое.

Преимущества и недостатки шестеренчатых насосов

К преимуществам этих насосов можно отнести следующее.

  • Простое обслуживание
  • Работает в широком диапазоне вязкостей
  • Производительность можно регулировать
  • Легко реконструировать
  • Кавитация менее чувствительна

К недостаткам этих насосов можно отнести следующее.

  • Жидкость не должна содержать абразивов.
  • Блокирующие шестерни также могут быть шумными

Применение шестеренчатых насосов

Применение шестеренчатых насосов включает следующее.

  • Эти насосы обычно используются для перекачивания жидкостей большой толщины, таких как масло, смолы, краски и другие продукты питания.
  • Эти насосы выбираются там, где требуется высокое усилие. Эти трубы предпочтительны в любых условиях, когда подача неравномерна. Потому что на производительность насоса сила не влияет.
  • Как внутренний, так и внешний насосы обычно используются для разного топлива, смазочных масел, растворителей и спиртов.
  • Внешние насосы используются в химических консервантах, дозировании полимеров, смешивании и смешивании в химической, сельскохозяйственной, промышленной и мобильной гидравлике.

Таким образом, все дело в шестеренчатом насосе, этот насос можно использовать для перемещения жидкости с часто окруженным постоянным объемом в соединительных зубцах, в противном случае шестерни, перемещая ее автоматически, чтобы толкать плоский безимпульсный поток относительно скорости вращения его шестерен. Вот вам вопрос, каковы основные характеристики шестеренчатого насоса?

Внешние шестеренчатые насосы

Обзор внешнего шестеренчатого насоса

Шестеренчатые насосы с внешним зацеплением - популярный принцип работы насоса часто используется в качестве смазочных насосов в станках, в гидравлических системах передачи энергии и в качестве масляные насосы в двигателях.

Насосы с внешним зацеплением могут быть одинарными или двойными (два комплектов шестерен) насосных конфигураций с прямозубые (показаны), косозубые и елочные шестерни. Цилиндрические и шевронные шестерни обычно обеспечивают более плавный поток, чем прямозубые шестерни, хотя все типы шестерен относительно гладкие. В насосах с внешним зацеплением большой мощности обычно используются косозубые или елочные шестерни. Небольшой насосы с внешним зацеплением обычно работают при 1750 или 3450 об / мин, а более крупные модели работают при скорость до 640 об / мин.Шестеренные насосы с внешним зацеплением имеют жесткие допуски и валы поддержка с обеих сторон шестерен. Это позволяет им бежать к давления выше 3000 фунтов на квадратный дюйм / 200 бар, что делает их хорошо подходящими для использования в гидравлика. С четырьмя подшипниками в жидкости и жесткими допусками, они не подходят для работы с абразивными материалами или при экстремально высоких температурах Приложения.

Плотнее внутренние зазоры обеспечивают более надежное измерение жидкости, проходящей через насос и для большего контроля потока.Из-за этого насосы с внешним зацеплением популярны для точного приложения для перекачки и измерения полимеров, топлива и химикатов. добавки.

Как Работа шестеренчатых насосов с внешним зацеплением

Шестеренные насосы с внешним зацеплением аналогичны насосам насосы с внутренним зацеплением, в которых две шестерни входят в зацепление и выходят из зацепления для создания потока. Тем не мение, в шестеренчатом насосе с внешним зацеплением используются две одинаковые шестерни, вращающиеся друг относительно друга - одна шестерня приводится в движение двигателем, который, в свою очередь, приводит в движение другую шестерню.Каждая шестерня поддерживается валом с подшипниками с обеих сторон шестерни.

1. Когда шестерни выходят из зацепления, они создают увеличивающийся объем на входной стороне. насоса. Жидкость течет в полость и захватывается зубьями шестерни при их вращении.

2. Жидкость перемещается по внутренней части корпуса в карманах между зубья и кожух - между шестернями не проходит.

3. Наконец, зацепление шестерен выталкивает жидкость через выпускное отверстие под давление.

Поскольку шестерни поддерживаются с обеих сторон, насосы с внешним зацеплением работают тихо и обычно используются в системах с высоким давлением, например в гидравлических системах. С участием отсутствие консольных нагрузок на подшипники, вал ротора не может прогибаться и вызывать преждевременный износ.

Преимущества
  • Высокая скорость
  • Высокое давление
  • Без консольных нагрузок на подшипник
  • Относительно тихая работа
  • Дизайн подходит для самых разных материалов
Недостатки
  • Четыре втулки в жидкостной зоне
  • Твердые вещества не допускаются
  • Фиксированные концевые зазоры

Приложения

Распространенные применения шестеренчатых насосов с внешним зацеплением включают, но не ограничиваются:

  • Различное жидкое топливо и смазочные масла
  • Дозирование химических добавок и полимеров
  • Химическое смешивание и смешивание (двойное насос)
  • Промышленные и мобильные гидравлические приложения (дровоколы, лифты и т. д.)
  • Кислоты и щелочь (нержавеющая сталь или композитная конструкция)
  • Перенос небольшого объема или приложение

Материалы конструкции / Варианты конфигурации

Композитный шестеренчатый насос с внешним зацеплением хорошо работает в коррозионные жидкости.

Как видно из следующего списка, роторные насосы могут быть сконструированы для самых разных материалы.Благодаря точному сочетанию материалов конструкции с жидкостью, превосходное Результатом будет производительность жизненного цикла.

Насосы с внешним зацеплением, в частности, могут быть спроектированы для обрабатывать даже самые агрессивные коррозионные жидкости. Пока внешняя передача насосы обычно изготавливаются из чугуна, новые материалы позволяют это насосы для перекачивания жидкостей, таких как серная кислота, гипохлорит натрия, железо хлорид, гидроксид натрия и сотни других агрессивных жидкостей.

  • Внешний вид (головка, кожух, кронштейн) - Чугун, высокопрочный чугун, сталь, нержавеющая сталь, высоколегированные сплавы, композиты (PPS, ETFE)
  • Внутренние части (валы) - Сталь, нержавеющая сталь, высоколегированные сплавы, глиноземистая керамика
  • Внутренние части (шестерни) - Сталь, нержавеющая сталь, PTFE, композит (PPS)
  • Втулка - Углерод, бронза, карбид кремния, игольчатые подшипники
  • Уплотнение вала - Сальник, манжетное уплотнение, компонентное механическое уплотнение, с магнитным приводом насос

Производители

Дополнительные ресурсы


© 2021, Школа насосов ®
Школьная политика
При поддержке Viking Pump, Inc.

Что такое шестеренчатый насос? - Строительство, проектирование и работа

Что такое шестеренчатый насос? Шестеренчатый насос - это тип роторного насоса прямого вытеснения с постоянной подачей. Это означает, что он генерирует постоянное количество. Он преобразует механическую энергию в энергию жидкости, создавая вакуумное всасывание с помощью зубчатого зацепления. Пространство, оставшееся между этими зубчатыми зацеплениями, засасывает высоковязкие жидкости, вытесняя их вдоль стенок корпуса, а затем к выходу.

Шестеренчатый насос хорошо подходит для жидкости с высокой вязкостью, такой как масло, поскольку не требует заливки; не смешивают и не эмульгируют жидкость, эффективны и имеют высокий напор с устойчивостью к мелким частицам. Это может вызвать у вас сомнения и вопросы: «Можно ли использовать шестеренчатый насос для воды? «.

Можно ли использовать шестеренчатый насос для воды?

Теоретически « YES » можно использовать шестеренчатый насос для перекачивания воды, если всасывающий патрубок заполнен жидкой водой. Шестеренчатый насос не рекомендуется для использования с водой; так как вода не обладает смазывающими свойствами и, таким образом, приводит к эрозии зубьев шестерен.Кроме того, шестеренчатые насосы имеют тенденцию к проскальзыванию с жидкостями с низкой вязкостью, такими как вода, что влияет на конечное давление на выходе.

Скольжение - это явление рециркуляции частей выхода обратно во всасывающее отверстие через внутренний зазор в шестеренчатом насосе. Увеличение проскальзывания снижает общий КПД насоса, что делает его неэкономичным для систем водоснабжения.

Конструкция и конструкция шестеренчатого насоса

Шестеренчатый насос содержит две или более вращающихся шестерни внутри корпуса с большим допуском между корпусом и шестернями.Точки входа и выхода выполнены в корпусе насоса для правильной перекачки жидкости. Шестеренчатый насос по конструкции может быть с внешним или внутренним зацеплением.

В шестеренчатом насосе с внешним зацеплением одинаковые шестерни расположены рядом друг с другом; с одним подключенным к двигателю; которые затем приводят в движение другую передачу. С другой стороны, небольшая промежуточная или ведомая шестерня расположена внутри большой шестерни ротора в шестеренных насосах с внутренним зацеплением.

Шестеренчатые насосы с внешним зацеплением являются наиболее распространенными из-за их низкой стоимости и хороших характеристик при высоком давлении.В зависимости от конструкции они могут быть как однонаправленными, так и двунаправленными; имеют низкий уровень шума, компактную конструкцию, отличную производительность и лучшую надежность.

Обычно насос с косозубой шестеренкой предпочтительнее прямозубого шестеренчатого насоса; из-за лучшего рабочего поведения одного над другим. Однако прямозубые шестеренчатые насосы проще и дешевле своих аналогов по конструкции; Таким образом, правильный тип передачи выбирается исходя из требуемых параметров. Для шестеренчатых насосов смещение жидкости на оборот зубьев шестерни рассчитывается по формуле: -

Q = ∫0zt0Vndt

And,

Колебания потока (η) = Vmax - VminVav

Здесь

Q = Объем жидкости

Z = Количество связанных зубьев

V n = Объемный расход жидкости.

t 0 = Время на оборот зуба.

В макс = Максимальный объемный расход

В мин = Минимальный объемный расход

В ср = Средний расход.

Как работает шестеренчатый насос?

Когда два зубчатых колеса вращаются внутри закрытого кожуха, воздух захватывается между двумя зубьями и вдоль зубьев и кожуха, создавая вакуум. Это приводит к положительному подъему жидкости к всасывающему отверстию насоса.насос будет продолжать всасывать воздух до тех пор, пока он не начнет получать постоянную подачу жидкости на его входной стороне.

Жидкость всасывается при атмосферном давлении; прежде чем оказаться зажатым между зубьями двух колес. Медленно вязкая жидкость будет тянуться к выходу и откачиваться наружу. Насос хорошо работает даже в режиме холостого хода, но работает еще лучше, когда он уже заправлен. На судне эти насосы используются в качестве насоса смазочного масла, насоса перекачки мазута и насоса котельного топлива.

Дополнительный предохранительный клапан в виде предохранительного клапана установлен в шестеренчатом ротационном насосе, чтобы избежать повреждения насоса или трубопровода. Предохранительный клапан снизит избыточное давление в случае неисправности или аварийной ситуации; защита оборудования и окружающей среды.

Что такое люфт шестеренчатого насоса и его применение?

Люфт - это небольшой зазор, оставшийся после встречи зубьев друг с другом во время нормальной работы насоса. Это может быть как желательным, так и нежелательным в зависимости от ситуации.Например, люфт ограничивает быстрое и легкое реверсирование шестеренчатых насосов; с другой стороны, он также обеспечивает надлежащую смазку, предотвращающую заклинивание или заедание зубьев шестерни. Это также играет ключевую роль в поддержании надлежащего срока службы подшипников и предотвращении перегрева.

Основные преимущества наличия соответствующего люфта между шестернями: -

  1. Пониженный шум
  2. Лучшая смазка
  3. Избегать перегрева
  4. Бесперебойная работа
  5. Нет необходимости создавать насосы с высокой точностью.
Анимация работы шестеренчатого насоса

Преимущества и недостатки шестеренчатого насоса

Шестеренчатые насосы можно использовать для различных применений, но они предпочтительны и ограничиваются жидкостями с высокой вязкостью. Основными преимуществами и недостатками этих насосов являются: -

Преимущество
  • Дешевый / экономичный
  • Высокая частота вращения в минуту
  • Надежный
  • Реверсивный
  • Простая конструкция
  • Контролируемый выход
  • Самовсасывающий
  • Меньшая подверженность кавитации.
  • Работает с большим количеством вязких жидкостей.
Недостатки
  • Может стать неэффективным из-за кавитации или эрозии
  • Может быть шумным
  • Не работает с большим количеством абразивных частиц.
  • Не подходят для воды и других жидкостей с низкой вязкостью.

Разница между шестеренчатым насосом и центробежным насосом

903

Шестеренчатый насос

Центробежный насос

9067 Это тип поршневого насоса

насос динамического давления

Эти насосы используются в основном для жидкостей с высокой вязкостью, таких как нефть.

Эти насосы используются для жидкостей с низкой вязкостью, таких как вода

Шестеренчатые насосы используются для высокого напора и низкого расхода.

Центробежный насос используется для низкого напора и высокого расхода.

Высокий КПД

Низкий КПД

Дешевый и простой

Простой, но относительно дорогой

Меньше склонность к кавитации

Самовсасывающий

Требуется заливка

Для перекачки жидкости используются зубья шестерни.

Используйте крыльчатку для перекачки жидкости.

Требуется небольшой зазор и точность деталей

Не требует такого малого зазора и точности деталей.

Можно повернуть вспять без побочных эффектов.

Не может быть отменено без побочных эффектов.

Техническое обслуживание

Правильное техническое обслуживание и уход являются наиболее важными аспектами бесперебойной работы шестеренчатого насоса.Надлежащие записи о прошлом обслуживании / ремонте, производительности и замене помогут определить производительность насоса в будущем. Проверьте работу клапана регулирования давления, чтобы гарантировать безопасность в случае превышения давления.

Реле потока, если оно установлено, необходимо проверить на работу, чтобы избежать работы насосов всухую.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
