виды, устройство и принцип работы

В современных автомобилях смазка основных узлов двигателя осуществляется преимущественно под давлением. Для создания последнего на требуемом уровне в конструкции системы предусмотрен масляный насос. Он выполняет цикличную подачу масла, обеспечивая непрерывность процесса. От точности работы маслонасоса зависит долговечность деталей двигателя, расход топлива (механические потери энергии) и уровень вредных выбросов.

Виды и устройство насосов

Основной принцип работы всех масляных насосов двигателей схож: всасывание моторного масла из поддона картера (масляного бака) и нагнетание в магистрали системы смазки. Конструктивно это могут быть шестеренчатые, роторные и пластинчатые насосы с возможностью принудительной регулировки уровня давления или без таковой. Отличается и способ приведения их в действие.

Шестеренчатые насосы

Этот тип механизмов относится к нерегулируемым. Привод такого масляного насоса осуществляется от коленчатого вала двигателя. На практике это означает, что уровень давления напрямую зависит от оборотов мотора. Чтобы при этом давление масла в нагнетательной магистрали системы смазки было постоянным и не превышало критических значений, такие масляные насосы всегда дополняются редукционным клапаном.

Шестеренчатый масляный насос с внешним зацеплением

Конструктивно шестеренчатый насос состоит из следующих элементов:

• Ведущая шестерня, соединенная с коленвалом.
• Ведомая шестерня, приводимая в движение ведущей шестерней.
• Герметичный корпус с нагнетательным и всасывающим каналами.
• Редукционный клапан масляного насоса – он представляет собой плунжер с пружиной, который при повышении давления отжимается, открывая канал сброса масла.
• Уплотнители (сальники).

Шестеренчатые насосы могут быть:

• С внешним зацеплением – шестерни располагаются рядом и имеют внешние зубья. Недостатком данного типа является сложность достижения высокого уровня сжатия, поскольку это провоцирует рост удельных давлений в зоне зацепления зубьев. И хотя благодаря применению специального разгрузочного паза проблему можно решить, насосы с подобным пазом неэффективны для широкого спектра частот вращения и на малых оборотах производительность будет очень мала.
• С внутренним зацеплением – ведущая шестерня имеет внешние зубья и расположена внутри ведомой, зубья которой направлены внутрь. Шестерни не имеют общей оси и образуют полукруглый зазор (полость). Такой маслонасос имеет более компактные размеры.

Шестеренчатый маслонасос с внутренним зацеплением

Принцип работы шестеренчатого насоса очень прост: смазка поступает внутрь через всасывающий канал, где сжимается шестернями и выталкивается под давлением в нагнетательный канал. Маслонасосы с внутренним зацеплением также могут оснащаться разделительным серпом (серповидной перегородкой). Он устанавливается между зубьями роторов в зоне из максимального удаления друг от друга. Благодаря этому происходит уплотнение полостей нагнетания и обеспечивается более высокое рабочее давление.

Масляные насосы автомобильных двигателей всегда приводятся в движение от мотора. Передача при этом может осуществляться посредством зубчатого зацепления, приводных цепей или ремней.

Роторные насосы для перекачки моторного масла

Маслонасосы роторного типа сходны с шестеренчатыми внутреннего зацепления. Однако вместо шестерней сжатие масла осуществляется при помощи неподвижного статора (большего диаметра) и подвижного ротора (расположенного внутри статора). Такие насосы могут быть нерегулируемыми (с редукционным клапаном) и регулируемые.

Роторный маслонасос ДВС

Нерегулируемые роторные масляные насосы имеют привод от коленвала и создают уровень давления пропорционально его вращению. Избыточное давление так же как и в шестеренчатых масляных насосах сбрасывается редукционным клапаном.

Отличием регулируемых роторных насосов является наличие подвижного статора и специальной регулировочной пружины. Сам процесс регулировки основан на принципе изменения объема рабочей полости (зазор между роторами), что осуществляется поворотом статора. Так, если частота вращения коленчатого вала повышается, двигатель потребляет больше масла, что приводит к снижению давления.

Пружина реагирует на это и перемещает статор, изменяя позицию ведомого ротора и изменяя рабочую полость насоса. Увеличивается производительность маслонасоса. Регулируемый маслонасос позволяет поддерживать стабильный уровень давления независимо от режима работы двигателя.

Пластинчатые или шиберные маслонасосы

Принцип работы пластинчатого насоса

Для некоторых типов двигателей может быть использован пластинчатый или шиберный масляный насос. Такая конструкция позволяет регулировать производительность исходя из оборотов двигателя.

Состоит шиберный насос из корпуса, внутри которого находятся ротор и статор. Их оси смещены, благодаря чему в нижней части образуется серповидный зазор. Ротор также оснащен подвижными пластинами, вставленными в специальные пазы. Под действием центробежной силы на участке зазора между ротором и статором они выдвигаются и образуют отдельные камеры сжатия масла. При вращении ротора объем камер постоянно изменяется. Когда объем увеличивается, создается разрежение и происходит всасывание масла. Когда камера уменьшается, давление возрастает и выполняется нагнетание.

Особенности эксплуатации и неисправности маслонасосов

В системах смазки с мокрым картером (масло находится в поддоне двигателя) маслонасос располагается между маслоприемником и фильтром в передней части двигателя. Для систем с сухим картером (резерв смазки находится в специальном баке) насос находится между масляным баком и очищающим фильтром. В некоторых моделях авто он также может находиться возле дополнительного масляного радиатора системы воздушного охлаждения. Его легко найти, ориентируясь на передачу привода масляного насоса, соединенную с коленвалом.

Ресурс насосов достаточно большой – несколько сотен тысяч километров пробега. Основными требованиями правильной эксплуатации этого узла является использование качественного масла, регулярная очистка фильтра, а также своевременная доливка и замена. Негативное влияние может оказать некорректный запуск двигателя, особенно в условиях пониженных температур, а также попадание в масло охлаждающей жидкости.

Наиболее распространенными проблемами являются:

• Износ зубьев шестерен или поверхности роторов.
• Увеличение зазоров между основными рабочими элементами и корпусом.
• Коррозия поверхностей.
• Поломка редукционного клапана (заклинивание, несвоевременное срабатывание).
• Неисправности привода масляного насоса.

Поломки масляного насоса приводят к нарушению режимов подачи смазки к основным узлам двигателя. При этом негативными для мотора являются как слишком высокое, так и низкое давление. В случае обнаружения неисправностей в маслонасосе в большинстве случаев его полностью меняют на новый.

Принцип работы шестерёнчатого насоса

---

Существует около полутора десятков самых разных насосов для технических жидкостей. Их применение может быть обусловлено необходимым давлением на выходе, производительностью и габаритными размерами устройства. Если в сельском хозяйстве и в строительстве практически ничего не ограничивает возможность применения насоса той или иной конструкции, то под капот автомобиля можно поместить далеко не каждый насос. Одним из видов гидронасосов, активно применяемый в автомобилестроении, стал насос шестерёнчатого типа.

Содержание:

1. Что такое насос шестерёнчатый насос
2. Как работает гидравлический насос
3. Виды шестерёнчатых насосов
4. Недостатки и поломки устройства

Что такое насос шестерёнчатый насос

Для нормального функционирования двигателя и различных систем автомобиля может применяться как мембранный насос, шестерёнчатый, так и роторный. В тех системах, где необходимо добиться высокого давления, хорошей производительности и стабильной длительной работы, применяют именно насос шестерёнчатого типа. Как правило, это масляный насос системы смазки двигателя. Его задача состоит в том, чтобы обеспечить номинальное давление масла, которое жизненно необходимо для качественной смазки трущихся деталей.

В некоторых типах автомобильных моторов, с сухим типом картера и масляным бачком, насос дополнительно производит перекачку жидкости из картера обратно в бачок. Шестерёнчатый насос это устройство, способное перекачивать жидкость с помощью лопастей (зубьев) шестерён. Одна из них ведущая, которая соединена с приводным валом, вторая ведомая, она вращается свободно и входит в постоянное зацепление с ведущей.

Как работает гидравлический насос

Принцип работы шестерёнчатого насоса показан на схеме ниже. Жидкость попадает во впускной патрубок либо самотёком, либо под воздействием разряжения, которое создаёт насос, а на выходе из устройства жидкость уже имеет необходимое для системы давление. Оно может регулироваться как оборотами насоса, так и специальным ограничительным клапаном. Принцип действия устройства заключается в постоянном изменении объёма между зубцами ведущей и ведомой шестерни, помещённых в герметичный корпус.

Насос шестерёнчатый находит широчайшее применение не только в автомобилестроении благодаря целому ряду важных технических показателей:

• такой насос способен подавать жидкость очень равномерно, без перепадов давления;

• его конструкция предельно проста, поэтому крайне надёжна;

• он не требует частого и сложного обслуживания и очень прост в ремонте;

• срок эксплуатации такого устройства достаточно длительный;

• насос может создавать высокое давление и имеет высокую производительность.

Виды шестерёнчатых насосов

В автомобильном моторе масляный шестерёнчатый насос может приводиться в движение или от коленвала, или от распредвала посредством привода. Устройство бывает как регулируемого типа, так и без регулировки. Последний поддерживает стабильное давление при помощи контрольного клапана, как правило, шарикового типа. (шарик, нагруженный пружиной, перекрывает маслопровод до момента обеспечения определённого давления в контуре смазки).

Насос регулируемого типа может изменять давление в контуре только изменяя свою производительность в зависимости от оборотов мотора, а в насосах нерегулируемого типа, при превышении номинального давления срабатывает защитный (перепускной) клапан, который ограничивает подачу масла, направляя его излишки либо во всасывающий объем, либо в картер мотора. По конструкции шестерёнчатый насос может быть двух типов:

1. С зацеплением наружного типа, когда шестерни находятся рядом на параллельных осях.

2. С зацеплением внутреннего типа, когда шестерни помещены одна в другую.

Оба типа насосов имеют схожие технические характеристики по производительности, но размеры насоса с наружным зацеплением больше. Более компактный насос с внутренним расположением шестерён. сложнее в производстве, поэтому и цена его на порядок выше.

Недостатки и поломки устройства

Несмотря на довольно простую конструкцию, устройство может терять работоспособность, о чем будет говорить низкое давление в контуре или его полно отсутствие. Это может произойти по нескольким причинам. Самая распространённая из них — поломка привода насоса. Могут повредиться шлицы приводного вала, также при определённом уровне естественного износа давление насоса может быть недостаточным.

При недостаточном давлении виновником может быть редукционный клапан, который может засориться или пружина, которая нагружает клапан, может потерять свои свойства. Сам шарик может перекоситься и клапан не сможет работать корректно. Пониженное давление может быть следствием загрязнения полостей насоса или всасывающего канала, загрязнение масляного фильтра. Нерегулируемый шестерёнчатый насос все реже используется в современной технике, поскольку он способствует повышенному износу масла, а КПД его чрезвычайно мал. К тому же мощность двигателя, затраченная на привод устройства, на 35% выше по сравнению с роторным, более современным масляным насосом.

Читайте также:

---

Принцип работы шестеренчатого масляного насоса

Насос – это гидравлическая техника различного назначения, которая может работать в режиме насоса или гидромотора в зависимости от того, какой вращательный момент передан валу. Вал может вращаться вправо, влево и в обратную сторону (реверсивно).

По своему прямому назначению насосы могут быть крыльчатыми и поршневыми, сильфонными и пластинчато-роторными, кулачковыми с серпообразым ротором и импеллерными, синусыми и винтовыми, перестальтическими (шланговыми) и вихревыми, мембранными и оседиагональными (шнековыми), центробежными и многосекционными, струйными аппаратами, гидротараннымии шестеренчатыми. Сегодня поговорим именно о шестеренчатых насосах.

Общее описание и назначение шестеренчатых насосов

Шестеренчатые насосы были запатентованы в СССР в конце сентября 1977-го года четырьмя инженерами мелитопольского института механизации сельского хозяйства Анатолием Кастеляни, Иваном Федоренко, Владимиром Черкуном и Михаилом Довгалем. Номер первого в СССР патента на усовершенствованный насос шестеренчатый – 646090. При этом, аппарат НШ, в том виде, в котором мы его знаем, был изобретен Олегом Барановым в 1968 году.

Шестереночный, шестерной – это то же самое, что и шестеренные насосы, которые нашли широкое применение в системах гидравлики последнего поколения. Шестеренные насосы делятся на технику для:

Устройство шестеренчатого насоса с внешним зацеплением

Шестеренные насосы (НД) рассчитаны на уровень давления до 5-ти атмосфер, (СД) рассчитаны для уровня давления до 30-ти атмосфер и высокого (ВД) – на уровень давления до 70-ти атмосфер. При этом шестеренчатый насос НД может применяться в смазочных и охладительных системах станков, СД – в системах гидравлики фрезерных и шлифовальных станков.

Применение шестеренчатых насосов высокого давления можно встретить в гидравлической системе протяжного, сверлильного, фрезерного или токарного оборудования. Бывают также модели, специально спроектированные, чтобы пропускать воду или керамический краситель, масло или смазочные материалы.

Кроме того, эти аппараты делятся на:

• шестеренный насос с внутренним зацеплением;
• с зацеплением наружного типа.

Аппараты с наружным зацеплением – это техника, рассчитанная для работы с вязкими жидкостями, которые используют для смазки. Эти аппараты достаточно просты в изготовлении, но не такие компактные, как аппараты с зацеплением внутреннего типа.

Принцип работы шестеренчатого насоса

Ведомая шестеренка аппарата с наружным способом зацепления вращается при постоянном контакте с ведущей шестеренкой. При этом шестеренки вращаются в противоположные стороны, и в полости всасывания, в момент выхода зубьев из зацепления образуется вакуум.

Схема действия шестеренчатого насоса

За счет образования вакуума жидкость попадает в полость всасывания, где постепенно перемещается в полость нагнетания, откуда выталкивается зубьями в нагнетательный трубопровод. При этом, контакт между зубьями шестеренок такой плотный, что делает обратный ток жидкости из камеры нагнетания в камеру всасывания невозможным.

В аппаратах с внутренним принципом зацепления принцип работы шестеренного насоса примерно тот же, за исключением того, что ведущая шестеренка, которую вращает электродвигатель, вращает и внешнее колесо. Всасывание жидкости обеспечивается создаваемым вакуумом, а предохранительным клапаном между отсеком всасывания и нагнетания в данном случае служит серповидный уплотнитель.

Например, производитель насосов шестеренных Вosch, создал целую линейку аппаратов AZP с внешним принципом зацепления, которая состоит из моделей:

• AZPB;
• AZPF;
• AZPN;
• AZPG;
• AZPS;
• AZPT;
• AZPU;

Это модельный ряд нерегулируемых аппаратов с номинальным давлением от 250 до 280 бар. В остальном отличаются типовым рядом (последней буквой в маркировке модели от В до J). При этом, первые две буквы – AZ – это обозначение самого изделия, а Р – функция. Различия в типоразмерности внутри модельного ряда идут по постоянному и кратковременному рабочему давлению, а также минимальной и максимальной скорости вращения.

Последние четыре модели в списке обладают дополнительной функцией бесшумности при работе. Дополнительные характеристики всегда можно посмотреть в техническом паспорте и конфигураторе изделия.

Серия шестеренных насосов Г11 и Г11-11А используется в дозирующих устройствах и в аппаратах, где применяют технические масла и смазки, в которых повышенный уровень кинематической вязкости (до 400 мм²/с). При этом вязкость насосов может ограничиваться лишь смазывающей способностью жидкости и мощностью двигателя самого насосного аппарата.

Срез шестеренчатого насоса

Износостойкий корпус из чугуна и крышка из алюминиевого сплава, шестеренки из хромистой стали и манжетный тип уплотнения вала обеспечивают бесперебойную и надежную работу техники даже в условиях нагревания смазочных материалов до 60°C.

В стандартной модели насосов Г11-11А используют вал с правосторонним вращением. Но, по желанию заказчика модель можно модифицировать под левостороннее вращение или вообще, заменить прямое движение жидкостей на реверсивное. Обо всех изменениях будут сообщать дополнительные буквы в маркировке (Л или Р).

Но, если техника моделей Г11 и Г11-А использовалась для перекачки материалов, которые не вызывали коррозию и не представляют опасность при эксплуатации, то продукция компании VIP Technology рассчитана на абразивные, агрессивные и горючие материалы. Такие, например, как лак или краски, нефтепродукты или битум, нефтяного или дизельного топлива.

Такую насосную технику изготавливают из углеродистой стали и чугуна, а все уплотнения в конструкции представляют из себя соединение, в составе которого двойной графит и керамика. Иногда прокладки для вала и ведущего колеса могут выполняться из бронзы.

Принцип работы шестеренчатого насоса (видео)

Причины поломки шестеренной насосной техники

Основное условие нормальной работы любой гидравлической техники – это достаточный уровень давления жидкости внутри системы. Для того, чтобы более подробно рассмотреть возможные варианты неисправностей аппаратов, нужно четко понимать схематическую конструкцию напорной шестеренчатой техники. Состоит шестеренный агрегат из:

• корпуса;
• крышки;
• ведущей шестерни;
• ведомой шестерни;
• втулки;
• сальника;
• уплотнителя;
• пластины;
• пружины;
• патрубка
• распределителя.

Вариант при котором отсутствует подача жидкости или ее поступает недостаточно возможен, если неисправен привод или перепутано направление движение жидкости. Например, по техпаспорту оно должно быть правым, а у вас стоит левое или реверсивное. Этот вариант так же возможен, если есть утечка жидкости или степень загрязнения жидкости превышает допустимые по техническому паспорту нормы.

Полная схема шестеренчатого насоса

Если внутри насосной техники стала образовываться пена, то это значит, что произошла разгерметизация корпуса, и в систему проникает воздух. Если в распределителе засорился золотник, или неправильно отрегулирован предохранительный клапан, то аппарат не будет давать нужного давления. Кроме того, обе эти причины могут привести к перегреву самого агрегата.

Если корпус вибрирует или издает не характерные для нормального режима работы звуки, стоит проверить привод на степень износа или трубопроводы на предмет возможной закупорки из-за повышенной вязкости жидкости внутри насоса. Если привод очень изношен, то напорная техника будет самопроизвольно отключаться.

Шестеренчатый или шестеренный насос это насос объемного типа. Широкое распространение данные насосы получили при работе с вязкими продуктами, такими как различные типы нефтепродуктов, масла, топлива и.т.д. Выделяют два основных типа шестеренчатых насосов: насосы с внешним зацеплением и насосы с внутренним зацеплением.

Шестеренчатый насос с внешним зацеплением

Шестеренчатый насос с внешним зацеплением часто использует в качестве смазочных насосов в станках, в силовом оборудовании и в качестве масляных насосах в различных типах двигателя.

Конструкция шестеренчатого насоса с внешним зацеплением

Рабочими органами данного насоса являются шестерни, которые находятся в постоянном зацеплении. Шестерни в насосе могут располагаться, как в один ряд так и в два. Зубья шестерен имеют различные формы:

— прямозубая цилиндрическая форма

— косозубая цилиндрическая форма

Косозубые и шевронные шестерни обеспечивают наиболее плавный поток, чем прямозубые. Хотя у всех указанных типов жидкость перекачивается довольно гладко, без пульсаций. На большие производительности чаще используют косозубые и шевронные колеса.

Шестеренчатые насосы с небольшой производительностью обычно работают на скорости 1750 или 3450 об/мин. У насосов с большим типоразмером шестерни вращаются со скоростью порядка 650 об/мин.

Между рабочими органами насоса и корпусом практически нет зазоров. Вал насоса поддерживается с обеих сторон. Все это позволяет производить шестеренчатые насосы высокого давления до 200 бар. Поэтому насосы широко применяются в гидравлических системах

В устройстве шестеренного насоса с внешним зацеплением можно выделить следующие основные элементы:

Схема шестеренного насоса с внешним зацеплением

• Ведущая шестерня
• Ведомая шестерня
• Вал насоса, соединенный с приводом
• Система уплотнения вала
• Задний подшипник (втулка)
• Передний подшипник (втулка)

Принцип работы шестеренчатого насоса с внешним зацеплением

При получении вращательного движения от привода насоса, ведущая шестерня передает это движение ведомой. Шестерни вращаются соответственно в противоположные стороны.

1. Когда шестерни выходят из зацепления они создают разряжение с всасывающей стороны насоса. Перекачиваемая жидкость течет в образовавшуюся полость и захватывается зубьями шестерни.
2. Среда перемещается в карманах между зубьями, вдоль внутренней части корпуса насоса. Между самими шестернями жидкость не проходит.
3. Благодаря зацеплению зубьев шестеренчатых колес жидкость под давлением выталкивается в напорный патрубок насоса.

Материальное исполнение

Основные элементы шестеренчатых насосов внешнего зацепления могут быть выполнены из самых различных материалов для обеспечения необходимой коррозионной стойкости, как при работе с неагрессивными жидкостями, так и при перекачке таких сред как кислоты. Чаще всего данный тип насосов встречается с исполнением корпуса и основных вращающихся элементов из чугуна.

Можно выделить следующие основные материалы:

Проточная часть насоса:	Шестерни	Упорные втулки
· Серый чугун	· Углеродистая сталь	· Графит
· Ковкий чугун	· Нержавеющая сталь	· Бронза
· Углеродистая сталь	· Дуплекс	· Карбид кремния
· Нержавеющая сталь	· PTFE
· Дуплекс	· Композитные материалы PPS
· Композитные материалы (PPS, ETFE)

Типы уплотнения вала насоса

• Сальниковое уплотнение (ссылка на сальниковое уплотнение)
• Манжетное уплотнение
• Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
• Магнитная муфта

Преимущества и недостатки шестеренчатых насосов с внешним зацеплением

Преимущества:

• Перекачка высоковязких жидкостей
• Высокое давление
• Нет перегрузок на валу из-за подшипников с двух сторон
• Тихая работа
• Широкий выбор материалов
• Возможность использовать в качестве дозировочных
• Реверсивный насос

Недостатки:

• Четыре упорных подшипника располагаются в перекачиваемой среды
• Недопустимо попадание твердых включений
• Не эффективны при работе с жидкостью с низкой вязкостью
• Недопустима работа «в сухую»

Области применения

Шестеренчатые насосы внешнего зацепления применяются чаще всего в следующих отраслях промышленности.

• Энергетика
• Нефтяная и газовая промышленность
• Химическая промышленность
• Гидравлические системы
• Машиностроение
• Пищевая
• Фармацевтическая
• Судостроение и судоходство

Основные назначения шестеренного насоса :

• Перекачка топлива и смазочных масел
• Дозирование присадок и полимеров
• Перекачка хим. реагентов
• Работа в гидравлических системах
• Микродозирование

Основные производители

• Viking http://www.vikingpump.com
• Zeilfelder http://www.zeilfelder-pumpen.com/
• Verder https://www.verderliqu >Шестеренчатый насос с внутренним зацеплением

Шестеренчатые насосы с внутренним зацеплением универсальны. Они часто используются как для жидкостей с низкой вязкостью, такие как растворители, бензин и.т.д. Так же они прекрасно работают с высоковязкими жидкостями, например битум, клей, жидкое стекло, присадки, шоколад. Насосы могут работать в широком диапазоне по вязкости: от 1 до 1 000 000 сПз.

Помимо этого насос может перекачивать жидкость с очень высокой температурой до + 400 ˚С. Это достигается за счет настраиваемого зазора между зубьями ротора и корпуса насоса в зависимости от температуры и вязкости.

Конструкция шестеренчатого насоса с внешним зацеплением

Рабочими органами шестеренного насоса с внутренним зацеплением является ротор и ведомое колесо, которые работают по принципу «шестерня в шестерне». В устройстве данного типа шестеренчатого насоса также можно выделить следующие элементы:

Схема шестеренного насоса с внутренним зацеплением

• Ведомая шестерня
• Ротор
• Система уплотнения вала
• Всасывающий патрубок
• Нагнетательный патрубок
• Встроенный предохранительный клапан

Принцип действия шестеренного насоса с внешним зацеплением

При получении вращательного движения от привода насоса, ротор передает это движение ведомой шестерне.

1. Жидкость поступает через всасывающий патрубок в образовавшуюся полость между ротором (внешняя шестерня) и ведомой шестерней (внутренняя шестерня).
2. Жидкость проходит через насос между зубьями ротора и ведомой шестерни. Специальная вставка по форме полумесяца разделяет жидкость и действует как уплотнение между всасывающим и нагнетательным патрубком.
3. Перед вытеснением жидкости из напорного патрубка проточная часть насоса практически полностью заполнена жидкостью. Ротор и ведомое внутреннее колесо образуют полностью запертые уплотненные карманы, в которых и транспортируется жидкость. Затем шестерни повторно зацепляются и тем самым выдавливают жидкость в нагнетательный патрубок насоса.

Материальное исполнение

Проточная часть насоса:	Роторы и ведомые шестерни	Упорные втулки
· Серый чугун	· Серый чугун	· Карбид вольфрама
· Ковкий чугун	· Ковкий чугун	· Бронза
· Углеродистая сталь	· Углеродистая сталь	· Карбид кремния
· Нержавеющая сталь	· Нержавеющая сталь	· Керамика
· Дуплекс	· Дуплекс
· PTFE

Типы уплотнения вала насоса

• Сальниковое уплотнение (ссылка на сальниковое уплотнение)
• Манжетное уплотнение
• Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
• Торцевое газовое уплотнение (газодинамическое бесконтактное уплотнение)
• Магнитная муфта

Преимущества и недостатки шестеренчатых насосов с внешним зацеплением

Преимущества:

• Только два подвижных элемента
• Только одно уплотнение вала
• Перекачка высоковязких жидкостей
• Работа без пульсаций
• Низкий NPSHr
• Настраиваемый зазор между зубьями и корпусом
• Широкий выбор материалов
• Реверсивный насос
• Простое обслуживание

Недостатки:

• Чувствителен к твердым включения
• Ограничение по давлению
• Подшипник постоянно находится в перекачиваемой среде
• Внешняя радиальная нагрузка на вал

Области применения

Шестеренчатые насосы внутреннего зацепления применяются чаще всего в следующих отраслях промышленности

• Нефтяная и газовая промышленность
• Химическая промышленность
• Пищевая
• Судостроение и судоходство

Основные назначения шестеренного насоса:

• Перекачка топлива и смазочных масел
• Производство полимеров и эластомеров
• Производство спиртов и растворителей
• Перекачка битума, гудрона, смолы
• Пищевые продукты
• Краски, клей
• Мыльные растворы

В современных автомобилях смазка основных узлов двигателя осуществляется преимущественно под давлением. Для создания последнего на требуемом уровне в конструкции системы предусмотрен масляный насос. Он выполняет цикличную подачу масла, обеспечивая непрерывность процесса. От точности работы маслонасоса зависит долговечность деталей двигателя, расход топлива (механические потери энергии) и уровень вредных выбросов.

Виды и устройство насосов

Основной принцип работы всех масляных насосов двигателей схож: всасывание моторного масла из поддона картера (масляного бака) и нагнетание в магистрали системы смазки. Конструктивно это могут быть шестеренчатые, роторные и пластинчатые насосы с возможностью принудительной регулировки уровня давления или без таковой. Отличается и способ приведения их в действие.

Шестеренчатые насосы

Этот тип механизмов относится к нерегулируемым. Привод такого масляного насоса осуществляется от коленчатого вала двигателя. На практике это означает, что уровень давления напрямую зависит от оборотов мотора. Чтобы при этом давление масла в нагнетательной магистрали системы смазки было постоянным и не превышало критических значений, такие масляные насосы всегда дополняются редукционным клапаном.

Шестеренчатый масляный насос с внешним зацеплением

Конструктивно шестеренчатый насос состоит из следующих элементов:

• Ведущая шестерня, соединенная с коленвалом.
• Ведомая шестерня, приводимая в движение ведущей шестерней.
• Герметичный корпус с нагнетательным и всасывающим каналами.
• Редукционный клапан масляного насоса — он представляет собой плунжер с пружиной, который при повышении давления отжимается, открывая канал сброса масла.
• Уплотнители (сальники).

Шестеренчатые насосы могут быть:

• С внешним зацеплением — шестерни располагаются рядом и имеют внешние зубья. Недостатком данного типа является сложность достижения высокого уровня сжатия, поскольку это провоцирует рост удельных давлений в зоне зацепления зубьев. И хотя благодаря применению специального разгрузочного паза проблему можно решить, насосы с подобным пазом неэффективны для широкого спектра частот вращения и на малых оборотах производительность будет очень мала.
• С внутренним зацеплением — ведущая шестерня имеет внешние зубья и расположена внутри ведомой, зубья которой направлены внутрь. Шестерни не имеют общей оси и образуют полукруглый зазор (полость). Такой маслонасос имеет более компактные размеры.

Принцип работы шестеренчатого насоса очень прост: смазка поступает внутрь через всасывающий канал, где сжимается шестернями и выталкивается под давлением в нагнетательный канал. Маслонасосы с внутренним зацеплением также могут оснащаться разделительным серпом (серповидной перегородкой). Он устанавливается между зубьями роторов в зоне из максимального удаления друг от друга. Благодаря этому происходит уплотнение полостей нагнетания и обеспечивается более высокое рабочее давление.

Масляные насосы автомобильных двигателей всегда приводятся в движение от мотора. Передача при этом может осуществляться посредством зубчатого зацепления, приводных цепей или ремней.

Роторные насосы для перекачки моторного масла

Маслонасосы роторного типа сходны с шестеренчатыми внутреннего зацепления. Однако вместо шестерней сжатие масла осуществляется при помощи неподвижного статора (большего диаметра) и подвижного ротора (расположенного внутри статора). Такие насосы могут быть нерегулируемыми (с редукционным клапаном) и регулируемые.

Роторный маслонасос ДВС

Нерегулируемые роторные масляные насосы имеют привод от коленвала и создают уровень давления пропорционально его вращению. Избыточное давление так же как и в шестеренчатых масляных насосах сбрасывается редукционным клапаном.

Отличием регулируемых роторных насосов является наличие подвижного статора и специальной регулировочной пружины. Сам процесс регулировки основан на принципе изменения объема рабочей полости (зазор между роторами), что осуществляется поворотом статора. Так, если частота вращения коленчатого вала повышается, двигатель потребляет больше масла, что приводит к снижению давления.

Пружина реагирует на это и перемещает статор, изменяя позицию ведомого ротора и изменяя рабочую полость насоса. Увеличивается производительность маслонасоса. Регулируемый маслонасос позволяет поддерживать стабильный уровень давления независимо от режима работы двигателя.

Пластинчатые или шиберные маслонасосы

Для некоторых типов двигателей может быть использован пластинчатый или шиберный масляный насос. Такая конструкция позволяет регулировать производительность исходя из оборотов двигателя.

Состоит шиберный насос из корпуса, внутри которого находятся ротор и статор. Их оси смещены, благодаря чему в нижней части образуется серповидный зазор. Ротор также оснащен подвижными пластинами, вставленными в специальные пазы. Под действием центробежной силы на участке зазора между ротором и статором они выдвигаются и образуют отдельные камеры сжатия масла. При вращении ротора объем камер постоянно изменяется. Когда объем увеличивается, создается разрежение и происходит всасывание масла. Когда камера уменьшается, давление возрастает и выполняется нагнетание.

Особенности эксплуатации и неисправности маслонасосов

В системах смазки с мокрым картером (масло находится в поддоне двигателя) маслонасос располагается между маслоприемником и фильтром в передней части двигателя. Для систем с сухим картером (резерв смазки находится в специальном баке) насос находится между масляным баком и очищающим фильтром. В некоторых моделях авто он также может находиться возле дополнительного масляного радиатора системы воздушного охлаждения. Его легко найти, ориентируясь на передачу привода масляного насоса, соединенную с коленвалом.

Ресурс насосов достаточно большой — несколько сотен тысяч километров пробега. Основными требованиями правильной эксплуатации этого узла является использование качественного масла, регулярная очистка фильтра, а также своевременная доливка и замена. Негативное влияние может оказать некорректный запуск двигателя, особенно в условиях пониженных температур, а также попадание в масло охлаждающей жидкости.

Наиболее распространенными проблемами являются:

• Износ зубьев шестерен или поверхности роторов.
• Увеличение зазоров между основными рабочими элементами и корпусом.
• Коррозия поверхностей.
• Поломка редукционного клапана (заклинивание, несвоевременное срабатывание).
• Неисправности привода масляного насоса.

Поломки масляного насоса приводят к нарушению режимов подачи смазки к основным узлам двигателя. При этом негативными для мотора являются как слишком высокое, так и низкое давление. В случае обнаружения неисправностей в маслонасосе в большинстве случаев его полностью меняют на новый.

Принцип работы шестеренчатого насоса

Шестеренчатый насос: принцип работы и устройство, характеристика, виды

За перемещение материалов в жидком состоянии отвечают различные типы насосов.

Модификации различаются по параметрам давления на выходе, габаритам, производительностью в целом.

При наружном использовании размеры не имеют значения, однако при использовании при ограниченном пространстве, в особенности под капотом автомобиля, имеют большую роль.

Наиболее распространенным видом гидравлического механизма для различных жидкостей является шестеренчатый насос.

Общее описание и назначение шестеренчатых насосов

Существует три основные категории устройства:

• роторный;
• шестеренчатый;
• мембранный тип.

Области применения шестеренчатого насоса являются среды, имеющие необходимое стабильное давление.

Устанавливается система основным способом на автомобили, для перекачки масла и гидравлических составов.

Шестеренчатый насос способен длительно обеспечивать всю систему необходимым давлением, практически не перегревается.

Бесперебойная подача масла необходима для сохранения ресурса трущихся деталей, долговечной работы двигателя.

Шестеренчатый насос омывателя заднего стекла

В автомобилях, комплектующихся картером сухого типа, оборудованным дополнительным масляным баком, механизм отвечает за перегон жидкости из одной емкости к другой.

Шестеренные насосы для масла используется для прогона масла за счет системы, состоящей из двух элементов.

Первая шестеренка стабильно закреплена на валу, вторая именуются ведомой, находится при постоянном контакте с первым элементом.

Нагнетание жидкости происходит за счет конструкции зубьев, они выполняют роль лопастей, захватывают масло.

Промышленный насос

Принцип работы

Основной принцип нагнетания масла происходит образованием вакуума за счёт движения шестеренок.

Конструкциями применяется две шестеренки, одна из которых имеет приводной вал, соединяется ведомой шестерней.

Вращение элементов происходит в разные стороны, поэтому местом сцепления производится всасывание и нагнетание жидкости.

При процессе происходит забор состава в полость, после этого переход к области нагнетания и трубопровод. Шестеренный насос исключает обратную течь жидкостей, по причине плотного расположения зубьев между собой и корпусом.

Принцип работы внутреннего шестеренчатого насоса состоит по тому же принципу, но имеет некоторые отличия.

Привод вращает ведущую шестеренку, внешнее соединение, соприкасаемое корпусом.

Процесс всасывания выполняется созданным вакуумом, для предотвращения текучки масла в обратную сторону установлен серповидный уплотнитель, который играет роль клапана. Работа шестеренчатого насоса регулируется параметрами оборотов вала, максимальное давление может быть выставлено клапаном.

Технические характеристики

Принцип работы состоит из работы множества элементов, которые имеют различные характеристики.

Для более полного понятия работы шестеренного насоса, важно изучить конструкцию, основные составляющие:

1. Рабочий объем измеряется кубическими сантиметрами, показатель основывается на объеме жидкости, выдаваемой за полный оборот вала.
2. Вытеснение измеряется в литрах за минуту, этот параметр также именуется производительностью механизмов.
3. Параметр установки корпуса принимающей станции относительно подающей жидкости именуется вакуумметрической высотой. Следует внимательно изучить параметр, т.к. при рекомендуемой высоте не более двух метров, шестеренчатый механизм не будет выдавать требуемого давления при превышении данного параметра. Обуславливается воздействием атмосферного давления во всасывающей камере и окружающей среде, а также мощностью электропривода.
4. Объемный КПД отвечает за параметр коэффициента подачи. Допустимые утечки из зазоров, соединений насоса, которые могут присутствовать из-за изношенных уплотнителей внутри корпуса. Шестеренчатый насос рекомендуется устанавливать, как можно ближе к емкости, чтобы избежать потери энергии на всасывание. Давление на входе может быть понижено по причинам слишком длинного соединения.
5. КПД гидромеханического типа указывает на потери вследствие трения масел о корпус насоса, последующие соединения.

Конструкция шестеренчатого насоса

Область применения

Шестерные насосы используются  для подачи давления до 2,5 МПа.

Основное предназначение такого рода устройств это перекачка вязких жидкостей: масла, нефть мазуту и даже цемент и битум.

Принцип работы шестеренного насоса

Простейший шестеренный насос состоит из пары одинаковых шестерен – ведущей и ведомой, находящихся в зацеплении и помещенных в корпусе насоса (статоре) с малыми торцовыми и радиальными зазорами. Ведущая шестерня приводится во вращение двигателем.

 При вращении шестерен жидкость, заполняющая впадины между зубьями, перемещается из полости всасывания в полость нагнетания. Так как крышка корпуса насоса достаточно плотно прилегает к торцам шестерен, то жидкость выжимается из впадин, когда зубья входят в зацепление на противоположной нагнетательной стороне насоса. Перетеканию жидкости в обратном направлении препятствует плотное сцепление зубьев шестерен.

Вследствие разности давлений на всасывающей и нагнетательной сторонах шестерни подвергаются воздействию радиальных сил, что может привести к заклиниванию ротора.

Чтобы предотвратить чрезмерное увеличение давления в области нагнетания и образование вакуума на противоположной стороне при отходе зуба из впадин, в корпусе насосов выполняют разгрузочные каналы для выравнивания давления.

Для этих же целей могут служить каналы и в роторных шестернях, полученные сверлением отверстий во впадинах зубьев.

В насосах высокого давления (свыше 10 МПа) торцовые зазоры уплотнены специальными “плавающими” втулками, которые прижимаются к шестерням при повышенном давлении. Для повышения давления жидкости применяют многоступенчатые шестеренные насосы, в которых подача каждой последующей ступени меньше подачи предыдущей. Они развивают давление до 20 МПа.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

назначение, устройство и принцип работы

Один из элементов сложной системы смазки двигателя – масляный насос. Именно с его помощью моторное масло поступает ко всем элементам силового агрегата, и именно благодаря ему двигатель может работать без каких-либо проблем и сбоев.

Устройство масляного насоса не особо сложное, и разобраться в нем может каждый автолюбитель. Зная его конструкцию и принцип действия, можно вовремя заметить первые признаки неисправности и принять соответствующие меры до того, как проблема зайдет далеко.

Назначение масляного насоса двигателя

Система смазки двигателя – ответственный участок работы. Чтобы моторное масло прошло по всем каналам и попало на все детали, необходимо создать давление, другими словами, качать масло по системе, а не ждать, что оно пойдет самотеком. Конструкторы давно решили этот вопрос, когда разработали масляный насос. Идея оказалась настолько удачной, что до сегодняшнего дня менялись только конструктивные решения самого насоса, но не его принцип работы.

Назначение масляного насоса – постоянная прокачка моторного масла по всей системе смазки двигателя. Если давление в масляной системе всегда стабильное, не приближается к минимальной или максимальной критической отметке, значит, масляный насос работает вполне нормально.

Виды масляных насосов, их устройство и принцип работы

Задача у насоса простая: качай себе моторное масло по кругу. А вот вариантов конструкции есть несколько, поскольку во всём мире инженеры продолжают совершенствовать каждый, даже самый мелкий, узел автомобиля.

По конструкции насосы бывают роторные, шестеренные (с наружным и внутренним зацеплением шестерен) и шиберные (пластинчатые).

1. Самый простой шестеренный маслонасос представляет собой две шестерни с удлиненными зубьями, установленные в рабочей камере так, чтобы входить в зацепление. Одна из шестерен соединена с валом насоса, то есть является ведущей, вторая ведомая, вращается только благодаря зацеплению с первой. Моторное масло подхватывается шестернями во время вращения и переносится на противоположную сторону, в масляные каналы. Это схема насоса с наружным шестеренным зацеплением.

   Шестеренчатый насос с внешним зацеплением

2. У шестеренного насоса с внутренним зацеплением конструкция другая. Его рабочий узел состоит из двух шестерен, вставленных друг в друга. При этом одна шестерня (большая) имеет зубцы на внутренней окружности, а вторая (меньшая) – на наружной. Этими зубцами шестерни входят в зацепление, образуя полость в форме полумесяца. Масло перекачивается при вращении внутренней шестерни, в результате чего внешняя шестерня тоже крутится, перемещая масло вместе с ведущей шестерней.

   Шестеренчатый насос с внутренним зацеплением

3. Роторный насос по принципу действия похож на шестеренный с внутренним зацеплением. У роторного тоже есть два вложенных друг в друга элемента (ротора) и перекачка масла тоже происходит благодаря их вращению.

   Устройство роторного насоса: (1 — полость всасывания; 2 — масло; 3 — внешний ротор; 4 — нагнетательная полость; 5 — приводной вал; 6 — внутренний ротор)

4. Шиберный насос представляет собой рабочую камеру, в которую вставлен ротор цилиндрической формы с прорезями. В прорези вставлены плоские пластины-шиберы, способные свободно двигаться в этих прорезях. Когда ротор вращается, пространство между ним стенками рабочей камеры делится на сектора. Эти сектора захватывают порции жидкости и переносят ее в нагнетательный канал. Конструкция шиберного насоса позволяет регулировать его производительность, смещая статор и таким образом меняя объем рабочей камеры.

Шиберный насос

По адаптивности различают регулируемые и нерегулируемые типы насосов.

1. У первых есть возможность менять производительность в зависимости от того, какая у двигателя на данный момент есть потребность в смазке. Регулируемые насосы гарантируют, что в любое время мотор будет получать столько масла, сколько ему надо.

   Устройство регулированного роторного насоса: (1 — промежуточный корпус; 2 — наружный ротор; 3 — внутренний ротор; 4 — пружина регулятора; а) при пониженном давлении масла; б) при повышенном давлении масла)

2. Производительность нерегулируемых насосов зависит исключительно от скорости вращения коленвала. Для большинства автомобилей этого вполне достаточно, если не тюнинговать их для гонок. Чтобы при наборе мощности двигателя не создать слишком высокого давления в системе смазки, у нерегулируемых насосов предусмотрен редукционный клапан. Он открывается, когда давление доходит до критической точки, и часть масла уходит обратно в картер, то есть служит для стабилизации давления в системе смазки.

Типы привода насоса бывают электрические и механические.

1. Электрические маслонасосы встречаются довольно редко как конструктивное решение. Используются они в турбированных двигателях, рассчитанных на высокие (спортивные) нагрузки. Электропривод нужен для того, чтобы насос продолжал работать после того, как двигатель остановится, охлаждая раскаленную турбину.
2. Механические масляные насосы с приводом от коленвала двигателя используются в большинстве автомобилей. Привод может быть ременным или зубчатым, это зависит от конструкторского решения. Скорость работы насоса (и его продуктивность в единицу времени) зависят от нагрузки на двигатель. В этом есть своя логика: чем быстрей работает мотор, тем больше ему нужно охлаждение, очистка и смазка.

Принцип работы некоторых масляных насосов

Где стоит масляный насос? Если говорить о системе смазки с “мокрым” картером, то есть обычной, то в ней насос стоит внизу, подавая масло в систему из картера, снизу вверх. Если это нерегулируемый тип насоса, то при создании избыточного давления лишнее масло будет сливаться через редукционный клапан обратно в картер. На обычный двигатель достаточно одного насоса.

Расположение масляного насоса вместе с другими элементами двигателя: (1 – масляный насос; 2 – прокладка масляного насоса; 3 – приемник масляного насоса; 4 – прокладка картера; 5 – картер; 6 – датчик положения коленчатого вала)

Система смазки с сухим картером, когда для масла предусмотрен отдельный резервуар, устанавливается на мощные спортивные автомобили, а значит, рассчитывается на высокую нагрузку. На такой двигатель могут ставиться два и даже три масляных насоса, поскольку на максимальной скорости такой двигатель требует и охлаждения, и смазки.

Неисправности и их признаки

У масляных насосов достаточно большой ресурс: благодаря работе с моторным маслом они мало изнашиваются, а благодаря простой конструкции почти не имеют слабых мест.

Чтобы масляный насос жил долго и счастливо, ему нужно нормальное моторное масло и хороший масляный фильтр. Твердые частички (а они обязательно будут появляться в двигателе, даже новом, во время работы) изнашивают рабочие поверхности насоса. Большинства поломок насоса можно было бы избежать, просто проходя регулярное ТО.

Возможные неисправности масляных насосов:

1. Износ рабочих частей насоса – шестеренок, пластинок шибер или ротора, а также внутренней поверхности рабочей камеры. При появлении выработки эффективность работы насоса снижается, начинаются проблемы с закачкой масла в каналы системы;
2. Поломка редукционного клапана. У него очень простая конструкция, по сути это пружина определенной жесткости, удерживающая клапан на месте. Но даже такая элементарщина может сломаться, и тогда начинаются проблемы с регулировкой давления в системе;
3. Засор фильтра насоса. На любой насос ставится фильтр-сетка грубой очистки перед маслозаборником. Конечно, основную задачу по очистке моторного масла берет на себя основной масляный фильтр, но и пренебрегать защитой насоса тоже не следует. Периодически фильтр-сетка забивается и не пропускает масло;
4. Плохо закреплен фильтр на масляном насосе. В этом случае внутрь насоса будут попадать твердые частички и царапать поверхность металлических деталей;
5. Изношена прокладка масляного насоса. Любые уплотнители рано или поздно начинают течь, поэтому производители продают ремкомплекты.

Неполадки с масляным насосом имеют характерные признаки:

1. Повышается или понижается давление в системе смазки, о чём предупреждает индикатор на панели приборов;
2. Тревожным признаком будет слишком быстрый расход масла, свидетельствующий о возможной его утечке.

Заключение

Что сделать, чтобы масляный насос служил долго и счастливо? В первую очередь, выполнять обычные сервисные процедуры: своевременную замену моторного масла и комплекта фильтров. Во время ТО попросите мастера проверить, всё ли в порядке с масляным насосом. Ну а если проблема уже появилась, с ее решением лучше не затягивать. И целый насос, и отдельные запчасти к нему можно приобрести, если пришла пора его ремонтировать.

Назначение, устройство и принцип действия шестеренчатых насосов — Студопедия

Шестеренные насосы являются одним из наиболее распространенных видов роторных насосов. Их применяют в смазочных системах машин и механизмов, в гидроприводах, для перекачивания темных нефтепродуктов.

Шестеренные насосы выполняют с шестернями внешнего и внутреннего зацепления. Наибольшее распространение на судах имеют насосы с шестернями внешнего зацепления.

Простейший насос такого типа (рис. 12, а), состоит из ведущей 1 и ведомой 3 шестерен, помещенных в корпус 2.

Профиль зубьев шестерен – эвольвентный. При вращении шестерен по направлению стрелок жидкость, заполняющая впадины зубьев, переносится из полости всасывания а в полость нагнетания б.

В полости всасывания зубья шестерен выходят из зацепления, а в полости нагнетания – входят в зацепление.

а. Шестеренный насос с внешнего зацепления	б. Шестеренный насос с шестернями внутреннего зацепления
Рисунок 12 – Насос шестеренный

На рис. 12, б показана схема насоса с внутренним зацеплением шестерен. Чтобы отделить нагнетательную полость от всасывающей, применен серповидный элемент 2, помещенный между внешней 1 и внутренней 3 шестернями. Для уплотнения между внешней шестерней и корпусом установлены уплотняющие элементы 4, находящиеся под действием пружин 5. В случае перемены направления вращения шестерен при сохранении тех же подводов и отводов жидкости серповидный элемент следует переместить в положение, диаметрально противоположное изображенному на рис. 12, б. Насосы такого типа имеют меньшие габаритные размеры и меньше изнашиваются, чем насосы с внешним зацеплением шестерен, однако они сложны в изготовлении.

Основным типом шестеренных насосов является насос, состоящий из пары прямозубых шестерен с внешним зацеплением и с одинаковым числом зубьев эвольвентного профиля. Насосы этого типа отличаются простотой устройства и надежностью в эксплуатации.

Для увеличения подачи иногда применяют насосы с тремя и более шестернями, размещенными вокруг центральной приводной шестерни. Средняя шестерня трехшестеренного насоса (рис. 13) является приводной; при вращении ее в направлении, указанном стрелкой, жидкость будет засасываться из каналов 1 и 3 и нагнетаться через каналы 2 и 4.

Рисунок 13 – Трехшестеренный насос

Теоретическая подача такого насоса в два раза больше подачи насоса, состоящего из двух шестерен тех же размеров. Действительная подача насоса этого типа из-за увеличения утечек будет несколько меньше подачи насоса, выполненного по обычной схеме. Для повышения давления жидкости шестеренные насосы делают многоступенчатыми.

В судовой практике широкое применение получили насосы с косозубыми 1 (рис. 14, а) и особенно с шевронными 2 (рис. 14, б) шестернями.

а. С косозубыми шестернями	б. С шевронными шестернями
Рисунок 14 – Схема шестеренного насоса

У этих насосов вход зубьев в зацепление и выход из зацепления происходят не сразу по всей ширине, как у насосов с прямозубыми шестернями, а постепенно, благодаря чему они менее чувствительны к погрешностям изготовления и монтажа, более износоустойчивы и работают плавно и бесшумно.

Существенным недостатком насосов с косозубыми шестернями является возникновение во время работы осевых усилий, прижимающих шестерни к торцам корпуса, что может вызвать их интенсивный износ. Этого недостатка не имеют насосы с шевронными шестернями.

Обычно шевронные шестерни составляют из двух косозубых шестерен, одна из которых имеет левую нарезку, другая – правую. Обе половины ведущей шестерни сидят на валу на общей шпонке. Одна из половин ведомой шестерни сидит на валу на шпонке, а другая – свободно, вследствие чего она может самоустанавливаться при работе роторов относительно зубьев шестерни ведущего ротора. Угол наклона зубьев в шевронных шестернях 20÷25°.

На шестеренные насосы имеется ГОСТ 19027–73. Он распространяется на насосы с подачей до 58 и давлением до 2,5 .

На рис. 15 показан масляный насос РЗ-7,5, имеющий подачу 5 , давление 0,5 и частоту вращения 1450 . Корпус 2, передняя крышка 1 и опорная стойка насоса, служащая одновременно и задней крышкой 3 корпуса, отлиты из чугуна. Ведущая и ведомая шестерни выполнены из стали и имеют спиральный зуб. Каждая шестерня откована со своим валом.

Опорами валов являются бронзовые втулки, запрессованные в крышки корпуса. Опоры (подшипники) и другие трущиеся детали насоса смазываются перекачиваемой жидкостью. Сальниковое уплотнение вала выполнено из трех резиновых манжет и промежуточного стального кольца, являющегося проставкой между манжетами. Насос снабжен предохранительно-перепускным клапаном.

Рисунок 15 – Масляный насос РЗ-7,5

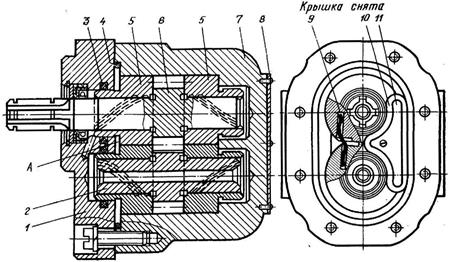

Шестеренный насос НШ, применяемый в гидроприводах (рис. 16), состоит из корпуса 7, крышки 1 и качающего узла, в который входят ведущая 6 и ведомая 2 шестерни, 4 втулки 5, 4 проволоки 9 и пластина 11. Все уплотнения в насосе выполнены при помощи О-образных резиновых уплотнительных колец 3, 4, 10.

Рисунок 16 – Насос шестеренный НШ

Корпус насоса изготовлен из алюминиевого сплава. На его боковых поверхностях имеются приливы с четырьмя резьбовыми отверстиями для крепления арматуры всасывающего и нагнетательного трубопроводов. В корпусе выполнены расточки под шестерни и втулки. Втулки, изготовленные из бронзы, служат опорами шестерен и уплотняют их торцовые поверхности.

Взаимное расположение втулок при сборке обеспечивается направляющими проволоками 9. Для уменьшения внутренних протечек масла в насосе (через зазоры между торцовыми поверхностями шестерен и втулок) применено автоматическое регулирование зазоров по торцам шестерен, действующее следующим образом. Масло из камеры нагнетания поступает по пазу в полость А над втулками и стремится поджать подвижные втулки 5 к торцам шестерен, ликвидируя зазор между торцами втулок и шестерен.

В то же время со стороны зубьев шестерен на втулки также давит масло, однако по несколько меньшей площади. Таким образом, результирующее усилие, прижимающее втулки к торцам шестерен, невелико и не ведет к повышенному износу. Давление масла со стороны зубьев шестерен распределяется неравномерно. Во избежание перекосов втулок вследствие неравномерной нагрузки часть их торцовой площади изолирована от действия высокого давления резиновым уплотнением 10.

Вытекание масла из полости А под действием высокого давления предотвращается резиновыми уплотнительными кольцами 3. Масло, просочившееся по цапфам шестерен, поступает через отверстия в крышке и в ведомой шестерне в полости, соединенные с камерой всасывания. Таким образом, все утечки масла попадают во всасывающую магистраль насоса. Приводной конец вала ведущей шестерни уплотнен резиновой самоподжимной манжетой. Предохранительный клапан установлен на трубопроводе. Тип насоса и направление вращения его вала указаны на планке 8.

Общие положения по обслуживанию шестеренных насосов.

Перед пуском в ход насос следует тщательно осмотреть для проверки его исправности. Посторонние предметы (инструмент, обтирочный материал и т. п.) необходимо с насоса убрать. Все болтовые соединения и соединения трубопроводов должны быть затянуты, а контрольно-измерительные приборы – исправны.

Легкость вращения роторов проверяют проворачиванием насоса за муфту вручную. Если насос был осушен или пускается в работу впервые после монтажа, его нужно залить рабочей жидкостью. Необходимо полностью открыть клапаны на всасывающем и нагнетательном трубопроводах, проверить положение трехходовых краников манометров, которые также должны быть полностью открыты.

Насос запускают только после проведения всех операций, связанных с подготовкой его к действию. Убедившись по манометру и вакуумметру в том, что насос подает жидкость, следует установить с помощью клапанов нужный режим. При отсутствии показаний контрольно-измерительных приборов необходимо остановить насос, проверить герметичность его всасывающей камеры и всасывающего трубопровода, залить насос и повторить пуск.

Во время работы насоса наблюдают за показаниями контрольно-измерительных приборов насоса и приводного двигателя. Режим работы насоса должен соответствовать его техническим данным. При нормальной работе насоса отсутствуют стуки и вибрации, а показания приборов стабильны, без рывков.

При сборке насоса после ремонта необходимо учитывать следующее:

– приводной вал насоса должен свободно проворачиваться от руки;

– биение внешнего конца приводного вала насоса в собранном виде не должно превышать 0,05мм;

– должна быть выдержана соосность валов привода и насоса, причем радиальное смещение не должно превышать 0,1 ÷ 0,2 мм и перекос осей не должен быть более 1°;

– соединительная муфта не должна иметь дисбаланса.

Масляный насос – типы конструкций и принцип работы

Каждая силовая установка автомобиля состоит из механизмов и системы, выполняющие определенные функции. И, пожалуй, одной из самых важных является система смазки. Она обеспечивает подачу смазочного материала между сопряженными элементами узлов и механизмов, снижая трение между ними, отводя тепло и продукты износа.

Практически на всех авто используется комбинированная смазка, обеспечивающая смазывание поверхностей под давлением, а также путем разбрызгивания. То есть, к одним сопряженным элементам смазочный материал поступает принудительно, а другие смазываются во время самотечного прохода масла по поверхностям.

При всей своей важности данная система состоит из небольшого количества элементов – поддона, к котором располагается смазочный материал, маслозаборника, насоса, фильтра, каналов для подачи масла к трущимся поверхностям.

Типы, особенности конструкции масляного насоса

data-full-width-responsive=”true”>

1. ведущая шестерня 2. корпус насоса 3. всасывающий канал 4. ведомая шестерня 5. ось 6. нагнетательный канал 7. разделительный сектор 8. ведомый ротор 9. ведущий ротор

Самым важным элементом в данной системе является масляный насос. Этот узел обеспечивает нагнетание масла в каналы, которое дальше поступает к узлам и механизмам. Поскольку часть составных элементов мотора смазываются принудительно, то смазочный материал должен подаваться под давлением. К тому же ряд элементов, нуждающихся в смазке путем разбрызгивания, расположены достаточно высокого относительно самого насоса (пример – распредвал, установленный в головке блока цилиндров), и масло еще нужно подать к нему по каналам, что невозможно без создания давления, которое обеспечивает движение смазки к высоко расположенным элементам.

На автомобилях используется несколько типов масляных насосов:

1. Шестеренчатые;
2. Роторные;

При этом каждый из типов включает несколько видов, отличающихся между собой конструкцией. Так шестеренчатые насосы бывают с внешним и внутренним зацеплением.

Видео: Система смазки двигателя

Шестеренчатый насос с внешним зацеплением

1. ведомая шестерня 2. всасывающий канал 3. ведущая шестерня 4. приводной вал 5. нагнетательный канал 6. ось ведомой шестерни

Насос с внешним зацеплением состоит из двух шестерен, установленных в корпусе. Взаимодействуют они между собой благодаря зацеплению зубьев, расположенных на внешней стороне. Одна из шестерен является ведущей и приводиться в движение она может от коленчатого или распределительного валов. Вторая шестерня является ведомой и вращается она за счет зацепления.

В корпусе имеются два канала – подающий и отводящий. Подающий соединен с маслозаборником второй конец которого опущен в поддон с маслом. Отводящий же канал соединен с магистралями, которые подают смазочный материал к трущимся поверхностям.

Работает такой насос по простому принципу: масло из подающего канала поступает в зону зацепления шестерен, захватывается зубьями и нагнетается в отводящий канал. Таким образом обеспечивается давление в системе.

Шестеренчатый насос внутреннего зацепления

Шестеренчатый насос с внутренним зацеплением имеет несколько иную конструкцию. В корпус насоса помещено тоже две шестерни, но одна находится внутри второй. Внутренняя шестерня является ведущей и зубья у нее расположены с внешней стороны. Ведомая же шестерня – внешняя и зубчатый сектор у нее сделан с внутренней стороны. Причем оси этих шестерен не совпадают, поэтому с одной стороны между ними образуется полость в виде серпа, в которую помещен серповидный разделительный сектор. Причем начало этой полости располагается возле подающего канала, а конец – у выпускного.

Работает этот насос так: при вращении масло из подающего канала благодаря образующемуся зазору в начале образования полости между шестернями попадает между зубьями ведомого элемента. Поскольку она получает вращение от ведущей шестеренки, масло перемещается в сторону выпускного канала внутри полости, а разделительный сектор отсекает лишнюю смазку и предотвращает перетекание его между зубьями.

За разделительным сектором объем полости уменьшается, поскольку она заканчивается и появляется зона начала зацепления шестерен. В этой зоне масло сжимается зубьями, но в этот момент масло проходит место расположения выпускного канала в которое оно уже под давлением выходит.

Ещё кое-что полезное для Вас:

Видео: Масляный насос vw, audi, skoda, seat — замеры износа, снятие, разборка и редукционный клапан

Особенности данного типа насосов

Шестеренчатый насос с внешним зацеплением на автомобилях сейчас практически не применяется, поскольку второй тип – с внутренним зацеплением, при той же производительности имеет значительно меньшие размеры, но конструктивно он сложнее.

Особенностью этих насосов является то, что они является нерегулируемыми. То есть, давление смазочного материала напрямую зависит от скорости вращения приводного вала. К примеру, на холостом ходу давление масла меньше, чем на средних и высоких оборотах, поскольку коленчатый или распределительный валы, от которых осуществляется привод, имеют небольшие обороты.

Вместе с тем, контроль за давлением масла все же осуществляется, поскольку его избыток может привести к выдавливанию сальников и уплотнителей. Регулировка выполняется благодаря установленному перепускному клапану в корпусе насоса. Представляет он собой подпружиненный поршень, установленный в канал, соединяющий выходную магистраль с поддоном. Работает он достаточно просто – при превышении давления свыше определенного значения, масло преодолевает усилие пружины и толкает поршень, из-за чего его канал открывается и начинает стекать в поддон. Как только давление упадет, пружина возвращает поршень на место.

Роторный тип масляного насоса

1. всасывающая полость 2. масло 3. внешний ротор 4. нагнетательная полость 5. приводной вал 6. внутренний ротор

Роторный масляный насос по принципу работы схож с шестеренчатым внутреннего зацепления. Но у него рабочими элементами являются не шестерни, а два ротора с лопастями. У него тоже имеется полость нагнетания, которая перекачивает масло, но отсутствует разделительный сектор за ненадобностью. В отличие от зубьев лопасти захватывают больше масла, что позволяет его закачивать в систему в требуемом количестве. На автотранспорте применяются как нерегулируемые, так и регулируемые роторные насосы.

Их достоинством помимо компактных размеров, является уменьшенный отбор мощности от двигателя.

Нерегулируемый вариант работает по тому же принципу что шестеренчатые, то есть для поддержания давления в заданном диапазоне используется перепускной клапан.

Регулируемый же тип насоса обеспечивает поддержание определенного значения давления на любых режимах работы двигателя. Достигнуто это благодаря использованию дополнительного компонента в конструкции – подпружиненного подвижного статора. В результате этого роторы помещены в него, а сам статор – в корпус насоса.

Регулируемый тип масляного насоса роторного типа
1. нагнетательная полость 2. внешний ротор 3. внутренний ротор 4. регулировочная пружина 5. всасывающая полость 6. приводной вал 7. подвижный статор А — Сторона нагнетания Б — Сторона всасывания

Его задача – изменение объема нагнетательной полости, имеющейся между роторами. А работает все так: на малых оборотах, когда давление недостаточно, пружина смещает статор, увеличивая объем, что приводит к перекачке большего количества масла, из-за чего давление возрастает.

При высоких же оборотах, когда давление повышается, масло начинает преодолевать усилие пружины и из-за чего статор отходит и пространство уменьшается, от этого снижается количество закачиваемого масла. Таким образом, за счет перемещения ротора и уменьшения-увеличения нагнетательной полости удается поддерживать давление в строго определенном значении.

Видео: Неисправности масляного насоса Volswagen-B3

Основные неисправности

Конструкция масляного насоса, к какому типу бы он не относился, сравнительно простая, что обеспечивает ему надежность и длительный ресурс. И все же неисправности у него бывают, точнее она одна – снижение производительности, что приводит к падению давления в системе. А это уже может привести к более серьезным поломкам, поскольку узлы, которые недостаточно смазываются, начинают интенсивно изнашиваться из-за масляного «голодания». Произойти же это может по разным причинам.

1. Первая из таких не относится к насосу, но приводит к негативным последствиям в его работе – закупорка сетки маслоприемника продуктами износа и грязью. В результате этого масло в недостаточных количествах поступает к насосу. Устранить такую неисправность несложно – достаточно снять поддон и маслоприемник, после чего тщательно очистить и промыть сетку.
2. Проблема с падением давления может произойти из-за износа составных частей насоса или длительной его работы с маслом, в котором имелось большое количество загрязняющих элементов. Результатом этого является образование и увеличение зазоров между деталями насоса. Из-за этого через эти зазоры смазочный материал просто перетекает внутри нагнетающей полости и шестерни или роторы не способны его захватить, чтобы выполнить нагнетание в магистраль. В большинстве случаев работоспособность системы смазки восстанавливается путем замены изношенных элементов или узла в целом.
3. Проблемы может создать и перепускной клапан. Из-за грязи он может заклинить в открытом положении, и масло будет постоянно перетекать в поддон. Устраняется такая неисправность разборкой и промывкой насоса и его каналов.

В целом же, чтобы насос проработал долго и не доставлял проблем достаточно всего лишь своевременно менять смазочный материал и фильтрующий элемент, чтобы поддерживать чистоту в системе смазки.

ПРИНЦИП РАБОТЫ ШЕСТЕРЕННОГО НАСОСА. . | ПРИНЦИП РАБОТЫ ШЕСТЕРЕННОГО НАСОСА

ПРИНЦИП РАБОТЫ ШЕСТЕРЕННОГО НАСОСА.. | ПРИНЦИП РАБОТЫ ШЕСТЕРЕННОГО НАСОСА

.Переносные всасывающие насосы для трансмиссионного масла

Принцип работы

100 долларов США.00–5700 долларов США / Устанавливать | 1 компл. / Компл. (Мин. Заказ)

Максимальный напор:

60-145м

Максимальный расход:

0.9-6,9 м / с

Мощность:

2-335 л.с.

Перевозка:

Служба поддержки Морские перевозки

.Гидравлический блок питания

: эта электронная книга ответит на все вопросы о гидравлическом блоке питания

• Дом
• О нас
  • О нас
  • Компания
  • Гидравлическая безопасность
  • Сертификация
  • Блог
• Продукты

  • Гидравлический блок питания

    • Блоки питания переменного тока
    • Гидравлический блок питания постоянного тока
    • Мини-гидроагрегаты

  • Гидравлический блок питания

    • Блоки питания переменного тока
    • Гидравлический блок питания постоянного тока
    • Двухротационные блоки питания
    • Промышленные блоки питания
    • Гидравлический насос и двигатель

  • Блок гидравлического коллектора

    • Коллекторы с центрированным литьем
    • Центральный гидравлический блок
    • Патронный вентильный блок
    • Гидравлические блоки по индивидуальному заказу
    • Гидравлический подъемный клапан

  • Гидравлические клапаны картриджа

    • Картридж электромагнитного клапана
    • Гидравлические клапаны потока
    • Гидравлический клапан давления

  • Гидравлические компоненты

.

Yonjou Kcb Series Высококачественный электрический масляный насос с зубчатой ​​передачей Oi / отработанного масла для пищевых продуктов

YONJOU KCB Series Высококачественный электрический масляный насос с шестеренчатым редуктором для пищевых продуктов Oi / Waste Oill

Итого:

Электрический шестеренчатый насос из нержавеющей стали KCB предназначен для перекачивания легкого жидкого топлива, такого как дизельное топливо, керосин и биодизель. Также можно перекачивать растительное масло, моторное масло и даже глицерин.

2. Цилиндрический шестеренчатый насос и встроенный перепускной клапан. Для перекачивания чистых вязких жидкостей, не содержащих абразивных или твердых частиц.

3. Они могут работать всухую только в течение промежуточного периода времени, что позволяет использовать всасывающий шланг для сбора жидкости из резервуара. Они не должны работать всухую в течение длительного периода времени, так как масло требуется для смазки головки насоса.

Обычно используется в:

· Нефтехимия: чистый или наполненный битум, пек, дизельное топливо, сырая нефть, смазочное масло и т. Д.

· Химические вещества: силикат натрия, кислоты, пластмассы, смешанные химические вещества, изоцианаты и т. Д.

· Краска и чернила.

· Смолы и клеи.

· Целлюлоза и бумага: кислота, мыло, щелок, черный щелок, каолин, известь, латекс, шлам и т. Д.

• Продукты питания: шоколад, масло какао, наполнители, сахар, растительные жиры и масла, патока, корма для животных и т. д.

Подробная информация о продукте:

Принцип работы:	Двойной внешний цилиндрический зубчатый насос прямого вытеснения
Материал корпуса насоса:	Чугун, SS304, SS316
Материал шестерни:	# 45 Сталь, медь, SS304, SS316
Диапазон температур:	Нормальный ≤ 70 C, специальный ≤ 300 C
Привод:	Двигатель двигателя , дизельный двигатель
Характеристики мощности:	220 В, 240 В, 380 В, 400 В, 415 В, 440 В, 460 В, 50 Гц / 60 Гц
Макс.расход:	9600 л / мин
Максимальное давление нагнетания:	1.45 МПа
Тип соединения:	Быстроразъемное соединение, резьба, фланец
Тип уплотнения вала:	Масляное уплотнение, механическое уплотнение, графитовое уплотнение
Подшипник скольжения:	Хорошие асейсмические характеристики
Винтовая передача:	Хорошие характеристики зацепления, стабильная передача зубчатого колеса снижает шум.

Рабочие характеристики:

9 0047 96 900

Модель	Размер		Номинальный расход			Макс.Давление		Номинальная скорость	Макс. Мощность
	Дюйм	мм	м3 / ч	LPM	USG / M	BAR	PSI	RPM	кВт	л.с.
KCB18.3	3 / 4 ”	20	1,1	18,3	5	14,5	210	1450	1,5	2
KCB33.3			2	33,3	7				2,2	3
KCB55	1 ”	25	3,3	55	15				3	4
KCB83. 3	1-1 / 2 ”	40	5	83,3	22				5,5	7,5
KCB133	2 ”	50	8	133	35	10	145	960	7.5	10
KCB200			12	200	53			1450	11	15
KCB300	3 ”	80	18	300	79			960	15	20
KCB483.3			29	483,3	128			1450	22	30
KCB633	4 ”	100	38	633	167			960	30	40
KCB960			58	960	254			1450	45	60
KCB1200	6 ”	6 ”	72	1200	317	10	145	740	55	75
KCB1600			1600	423	980			75	100
KCB1800	8 ”	200	108	1800	476			740	90	120
KCB2500			150	2500	661			980	132	180
KCB2850	10 ”	250	171	2850	753			740	215
KCB3800			228	3800	1004			980	185	250
kCB4100			246	4100	1083			740		220	1083	740		220
KCB5400	14 дюймов	350	324	5400	1427			980	280	380
KCB5600			336	5600	1480			740	280	380
KCB7600			456	7600	2008			980	35 480
KCB7000			420	7000	1849			740	315	420
KCB9600			576	9600	2536			980	400	530

.
