Чтобы найти клад, приобрести хороший металлоискатель недостаточно. Нужно научиться им пользоваться. Для этого придется разобраться с принципом действия инструмента. Обратите внимание: не все модели — универсальны. Большинство детекторов предназначаются для обнаружения только определенных групп металлов.

Лучший друг копателя — брендовый инструмент. Предпочтение стоит отдать металлоискателю от Fisher, Garrett, Minelab или XP. Оборудование от этих фирм характеризуется высоким качеством и предназначается для поиска металлов, монет и драгоценностей в нейтральной среде.

Как работает металлоискатель

Большинство детекторов работают по одному принципу. Рассмотрим особенности металлоискателя на примере Garrett ACE 150. Основу конструкции составляют 2 штанги, блок управления, катушка, разъемы для нее, отсек для аккумуляторов. Верхняя штанга оборудована рукояткой и подлокотником.

Обнаруживать металлические изделия в земле позволяет электропроводность. Детектор работает по следующему принципу: катушка генерирует электромагнитные волны определенной частоты, которые отражаются от искомой цели. Электронный блок обрабатывает отраженную волну и сигнализирует об обнаружении металлического предмета. Помните: не все металлы имеют одинаковую электропроводность. Этот параметр позволяет понять, из какого материала изготовлен предмет, еще до выкапывания.

Виды металлодетекторов

Производители металлоискателей (например, XP, Minelab, Garrett) выпускают инструменты разных видов. Так, оборудование отличается чувствительностью, рабочей частотой, глубиной поиска. Выбору доступны как простейшие модели, предназначенные для обнаружения металлических изделий в земле, так и сложные приборы, заточенные под конкретные задачи.

В зависимости от схемы металлоискатели делятся на 4 вида:

• Импульсные — подходят для поиска разных металлов. Оборудованы катушкой, электромагнитное поле которой создает вихревые токи на поверхности металлического изделия. Удобны для работы с засоленными грунтами.
• Генераторные — предназначаются для обнаружения конкретного металла. Оснащаются LC-генератором.
• Приборы типа «прием-передача» — позволяют работать с различными видами почв. Оснащаются двумя катушками — передающей и поисковой. Первая излучает сигнал, вторая — принимает. В эту группу входят в основном детекторы среднего ценового сегмента.
• Индукционные — от предыдущего вида отличаются наличием одной катушки, которая и принимает, и посылает сигнал. Высокое содержание солей в почве может вызвать помехи в работе металлодетектора. Чтобы оборудование корректно функционировало, его нужно настраивать.

Важные технические параметры

Выбирая детектор, в первую очередь обращайте внимание на рабочую частоту, чувствительность и дискриминатор. От этих параметров зависят возможности устройства. Так, частота влияет на глубину поиска и размер искомого предмета. Чем ниже этот показатель, тем глубже можно копать. Приобрести низкочастотную модель стоит для обнаружения крупной цели. Чтобы искать мелкие изделия, выбирайте устройство с высокой частотой.

Приборы начального уровня, как правило, функционируют с одной частотой. А вот полупрофессиональные металлоискатели — например, Minelab X-Terra 705 — применяют целых 3, что позволяет обнаруживать предметы разных размеров на разной глубине. Максимальная глубина поиска также зависит от чувствительности. Дискриминатор дает прибору возможность реагировать только на определенный вид металла.

Tags: металлоискатель

Читать еще

Как работают металлоискатели? Устройство и принцип работы металлоискателя

Updated: 2022-01-22

Принципы металлодетекции. Устройство металлоискателя

Принцип металлодетекции

Металлоискатель является относительно простым радиоэлектронным устройством, а сам процесс его работы также несложный, однако для понимания его практического применения требуется определенный объем исследований его технических особенностей. ..

Классическое устройство большинства металлоискателей, используемых для обнаружения скрытых монет, метеоритов, золота и других содержащих металл предметов, состоят из кругового горизонтального блока катушек индуктивности, штанги и электронного блока управления и анализа.

Детекторы с совмещенными и разнесенными катушками

Внешняя катушка – это передатчик (излучает первичное электромагнитное поле), а внутренняя катушка – это приемник (вторичного электромагнитного поля от находки).

Передающая и приемная катушки, как элементы детектора, могут быть как совмещенными в один блок, так и разнесенными друг от друга в пространстве, а сами металлоискатели по виду излучаемого электромагнитного поля разделены на две разные группы. Однако, физический принцип работы является общим для всех типов и модификаций металлоискателей…

Как работают металлоискатели?

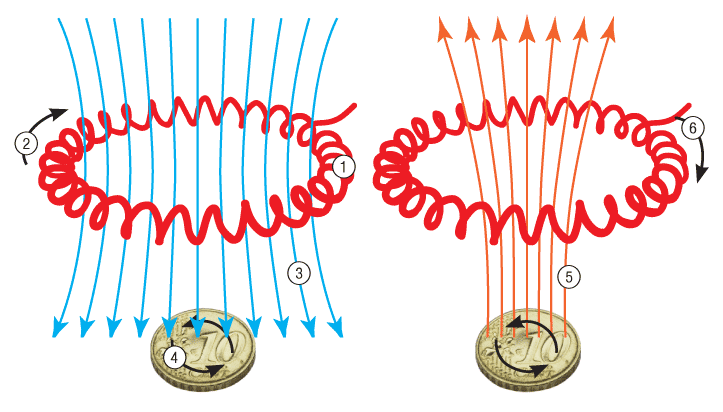

Переменный ток генерирует изменяющееся во времени магнитное поле вокруг катушки. Это поле создает переменный магнитный поток в скрытом металлическом объекте, который генерирует вихревые токи на поверхности объекта.

Вихревые токи в свою очередь создают изменяющееся во времени собственное магнитное поле объекта. Это поле стимулирует ток сигнала в приемной катушке, который детектируется и усиливается в электронном блоке металлоискателя.

По виду сигнала прибор определяет присутствие объекта из металла в грунте и звуковым (зачастую) или визуальным сигналом оповещает оператора прибора. Большинство металлоискателей имеют функцию дискриминации, которая помогает распознавать тип металла находки (цветной или черный), а также распознавать вид цветного металла (золото, серебро, медь).

Информация на дисплее Garrett AT Pro

Какая информация об объекте может выводиться на дисплеи профессиональных металлоискателей? На дисплей выводится информация о глубине залегания объекта, численное значение проводимости металла находки, которое соответствует определенному типу металла – золото, серебро, железо, никель, приблизительные размеры.

Оператор прибора имеет возможность принять решение – нужно ли выкапывать находку, представляет ли она интерес для цели его поиска?

 Какие бывают металлоискатели?

Существует несколько основных типов металлоискателей, но все они работают по схеме «передача – прием»: TR (Transmitter Receiver – англ.) и разделены на две группы по типу магнитного поля, сгенерированного передающей катушкой:

1.Импульсные металлоискатели (Pulse detectors – англ.) обычно генерируют ток передатчика, который включается на весьма короткое время, а затем быстро отключается. Поле передающей катушки генерирует импульсные вихревые токи на поверхности объекта – цели. Эти токи обнаруживают, анализируя затухание импульса, наведенного в приемной катушке.

2. Металлоискатели «индуктивного баланса» с синусоидальной (гармонической) формой сигнала сверхнизкой частоты (

Very Low Frequency – англ.). VLF металлоискатель генерирует ток в передающей катушке, постоянный по частоте и амплитуде. Небольшие изменения в фазе и амплитуде напряжения на приемнике показывает присутствие металлических объектов.

Видео YouTube: Принцип работы металлоискателя. Конструкция, частоты, типы металлодетекторов

Технический прогресс порождает новые решения и в мире металлоискателей: непрерывно появляются «революционные» приборы, привлекающие сверхчувствительностью, мощной дискриминацией и другими “полезными” характеристиками. Часто это рекламные трюки и для продавцов не важно как работают приборы, но иногда определенные модели детекторов на самом деле оказываются наилучшими в своем классе!

Page hashtags:

#как_работают_металлоискатели #устройство_металлоискателя #принцип_работы_металлоискателя #какие_бывают_металлоискатели #принципы_металлодетекции

Молекулярные выражения: электричество и магнетизм

Молекулярные выражения: электричество и магнетизм – Интерактивные учебные пособия: Как работает металлоискатель

gif”> Галерея Информация о лицензии Использование изображения Пользовательские фотографии Партнеры Информация о сайте Свяжитесь с нами Публикации Дом Visit Science, Optics, & You gif”> Галереи: Фотогалерея Кремниевый зоопарк Фармацевтика Чип-шоты Фитохимикаты Галерея ДНК Микроскейпы Витамины Аминокислоты Камни Религиозная коллекция Пестициды Пивошоты Коктейльная коллекция Заставки Выиграть обои Обои для Mac Киногалерея	Как работает металлоискатель Работа металлодетекторов основана на принципе электромагнитной индукции. Металлодетекторы содержат одну или несколько катушек индуктивности, которые используются для взаимодействия с металлическими элементами на земле. Детектор с одной катушкой, показанный ниже, представляет собой упрощенную версию детектора, используемого в реальном металлоискателе. На катушку подается импульсный ток, который затем индуцирует магнитное поле, показанное синим цветом. Когда магнитное поле катушки перемещается по металлу, такому как монета на этом рисунке, поле индуцирует электрические токи (называемые вихревыми токами) в монете. Вихревые токи индуцируют собственное магнитное поле, показанное красным, которое генерирует противоположный ток в катушке, который индуцирует сигнал, указывающий на присутствие металла. ВЕРНУТЬСЯ К РУКОВОДСТВУ ПО ЭЛЕКТРИЧЕСТВУ И МАГНИТИЗМУ Вопросы или комментарии? Отправить нам письмо. © 1995-2022 автор Майкл В. Дэвидсон и Университет штата Флорида. Все права защищены. Никакие изображения, графика, программное обеспечение, сценарии или апплеты не могут быть воспроизведены или использованы каким-либо образом без разрешения владельцев авторских прав. Использование этого веб-сайта означает, что вы соглашаетесь со всеми правовыми положениями и условиями, изложенными владельцами. Этот веб-сайт поддерживается нашим Группа графического и веб-программирования в сотрудничестве с Optical Microscopy в Национальной лаборатории сильного магнитного поля. Последнее изменение: вторник, 13 сентября 2016 г., 13:10 Количество обращений с 6 сентября 1999 г.: 549719

Металлоискатель, работающий с контуром и его приложениями

Металлоискатель

В настоящее время металлодетектор используется для обнаружения металлических предметов, таких как бомбы, оружие, в целях безопасности. Во избежание любого незаконного или несанкционированного проникновения металлических предметов, бомб, ножей, оружия в багажные сумки лица, перевозящего их в общественных местах, таких как театры, торговые центры, парки, аэропорты, гостиницы, железнодорожные вокзалы. Система безопасности разработана с использованием датчика приближения, который называется металлоискателем. Таким образом, металлоискатель используется во многих проектах робототехники или электроники для обнаружения любых присутствующих металлов, которые находятся поблизости, или наличия скрытых предметов внутри объектов. В этой статье дается обзор принципа работы металлоискателя и его применения.

Что такое металлодетектор?

В 1960 году был создан первый металлоискатель, который использовался в промышленности и при разведке полезных ископаемых. Металлоискатель представляет собой электронное устройство, состоящее из генератора, генерирующего переменный ток, который проходит через катушку, генерирующую переменное магнитное поле. Когда часть металла находится рядом с катушкой, в металлическом объекте будет индуцироваться вихревой ток, который генерирует собственное магнитное поле. Если для измерения магнитного поля используется дополнительная катушка, магнитное поле может быть изменено и измерено благодаря металлическому объекту. Металлодетекторы используются для обнаружения оружия, а также используются в строительной отрасли для обнаружения стальных арматурных стержней в трубах, бетоне, проводах, трубах, заглубленных в стены и полы.

Типы металлодетекторов подразделяются на три типа, такие как BFO (колебание частоты биений), TR (передатчик или приемник) и VLF (очень низкая частота)

Как работает металлодетектор?

Металлоискатель работает, когда электромагнитное поле передается от поисковой катушки в землю. Металлы в электромагнитном поле укрепятся и вновь пошлют собственное электромагнитное поле. Металлоискатель состоит из поисковой катушки, которая принимает ретранслируемое поле и предупреждает пользователя, генерируя отклик металла. Металлоискатели Minelab различают разные типы целей и могут быть настроены на игнорирование нежелательных металлических объектов.

Работа металлодетектора

Аккумулятор

Основное назначение аккумулятора — обеспечить питание металлоискателя.

Блок управления

Блок управления состоит из электроники детектора. Когда генерируется сигнал передачи, сигнал приема обрабатывается и преобразуется в целевой ответ.

Поисковая катушка

Электромагнитное поле может передаваться поисковой катушкой детектора в землю и принимать обратно электромагнитное поле от металлического объекта.

Передача электромагнитного поля

Передаваемое электромагнитное поле возбуждает металлические объекты, позволяя их обнаружить.

Мишень

Здесь цель — это металлический предмет, который может быть обнаружен металлоискателем. В этом случае целью является сокровище, которое чувствуется, и это хорошая цель.

Нежелательная цель

Эти металлические предметы обычно притягиваются к магниту, как гвозди, а также к предметам из цветного металла, например крышкам от бутылок. Если металлоискатель настроен на отбрасывание нежелательных целей, то ответ цели не будет генерироваться для этих целей.

Прием электромагнитного поля

Прием электромагнитного поля создается от целей под напряжением и принимается поисковой катушкой

Реакция цели звучать как звуковой сигнал. Различные детекторы Minelab также генерируют визуальное отображение информации о цели.

Схема металлоискателя

Схема металлодетектора, состоящая из LC-контура, зуммера и простого датчика приближения. В LC-цепи конденсатор и катушка индуктивности соединены параллельно. Когда схема обнаруживает какой-либо металл рядом с ней, схема активирует датчик приближения, зажигает светодиод и издает звуковой сигнал.

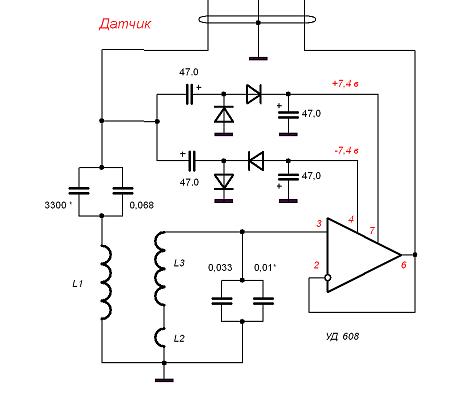

Цепь металлодетектора

Когда эта цепь имеет любую резонансную частоту от любой цели, находящейся рядом с ней, то будет создаваться электрическое поле, которое приведет к наведению тока в катушке и изменению S/L в потоке S/L через катушку.

Значение датчика можно изменить с помощью переменного резистора, аналогичного LC-цепи. Когда металл обнаружен, схема будет иметь новый сигнал и отреагирует соответствующим образом. Когда металлический объект обнаружен катушкой, выходной сигнал датчика будет равен 1 мА. Когда катушка находится близко к цели, выходной сигнал датчика будет около 10 мА.

Когда выходной контакт имеет высокий уровень, резистор R3 подает положительное напряжение на транзистор Q1, чтобы включить светодиод, который загорится и издаст звуковой сигнал. Здесь резистор R2 в основном используется для ограничения протекания тока.

Схема металлоискателя с использованием IC 555

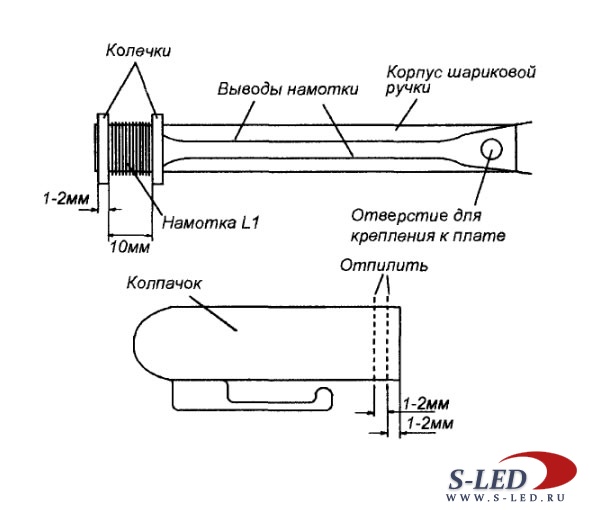

В этой схеме используется IC 555, которая используется для обнаружения магнитов и металлов. Когда магнит находится рядом с дросселем 10 мГн, выходная частота меняется. Эта схема может питаться от источника питания, который может давать постоянное напряжение o/p в диапазоне 6-12 вольт. Когда металлический предмет находится рядом с катушкой L1, он генерирует изменение частоты выходных колебаний и звук зуммера.

Схема металлодетектора с использованием микросхемы 555

Роботизированный автомобиль-детектор металла на основе приложения Android

Основная цель этого проекта — разработать роботизированный автомобиль, который может обнаруживать металлы рядом с ним на своем пути, и этот робот управляется андроидом. приложение

Этот проект включает в себя схему металлодетектора, которая связана с блоком управления и издает звуковой сигнал для пользователя, когда к нему приближается металлический предмет. Микроконтроллер используется для работы с желанием.

Metal-Detector-Robotic-Vehicle-Operated-by-Android-Application-Project-Kit-by-Edgefxkits.com_

На стороне передатчика для отправки инструкций приемнику используется приложение на базе ОС Android. Робот-автомобиль движется вправо, влево, вперед и назад. На конце приемника к микроконтроллеру подключены два мотора для движения автомобиля.

Телефон Android работает как удаленный, тогда как устройство Bluetooth на стороне приемника подается на микроконтроллер 8051 для управления двигателями постоянного тока через ИС драйвера двигателя для конкретной операции. Эта схема помещается в роботизированное транспортное средство, и работа робота выполняется механически, если он замечает какой-либо металлический предмет внизу, затем роботизированное транспортное средство обнаруживает металл и издает звук зуммера. В будущем этот проект можно расширить, установив беспроводную камеру на роботизированное транспортное средство, чтобы оператор мог удаленно контролировать движение роботизированного транспортного средства, наблюдая за ним на экране.

Роботизированный автомобиль для обнаружения металла на основе радиочастотной технологии

Основной целью этого проекта является разработка роботизированного транспортного средства, которое может обнаруживать металлические объекты рядом с его гусеницей, и этим роботизированным транспортным средством можно управлять с помощью радиочастотной технологии с помощью пульта дистанционного управления.

Metal-Detector-Robotic-Vehicle-Project-Kit-by-Edgefxkits.com_

Цепь металлодетектора расположена на транспортном средстве робота.
