Что такое обратный клапан и как он работает

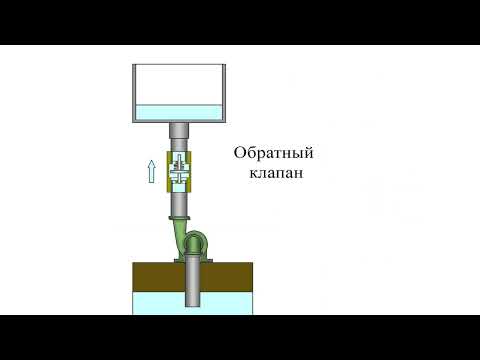

Обратный клапан – это арматура, которая устанавливается в трубных системах для защиты приборов и участков водопроводов от противотока жидкой среды. Он работает так же, как ниппель в шине автомобиля. То есть имеет одностороннюю пропускную способность. Такое устройство срабатывает за счет кинетической энергии потока жидкости, оно не нуждается в источнике питания или в блоке управления. Открытие и закрытие осуществляет рабочая среда.

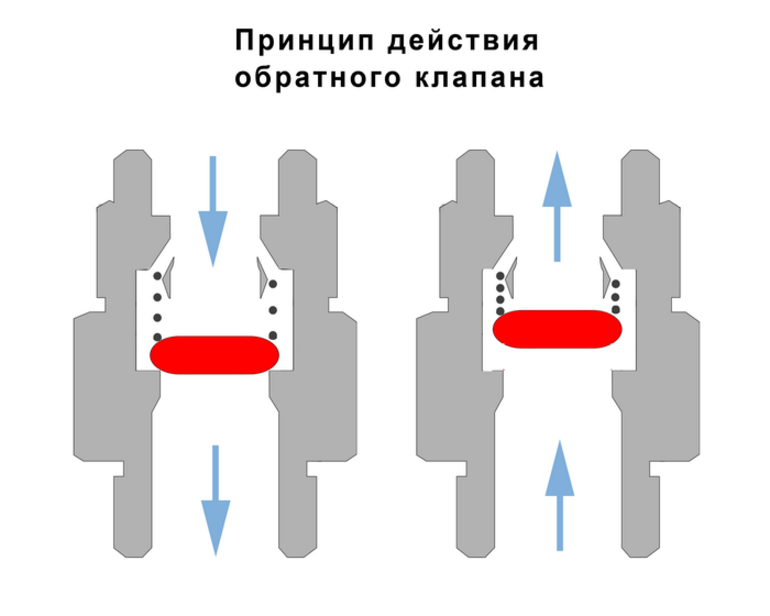

Принцип работы обратного клапана

В основу работы устройства положено перекрытие прохода трубы затвором, если рабочая среда движется противоположно направлению потока. Клапан имеет три позиции:

1. Если течение отсутствует, то давление потока на входе и выходе трубы равно. При этом затвор под действием механической силы полностью перекрывает просвет сечения.
2. Поток движется в прямом направлении. Если давление рабочей среды повышается и превышает уровень открытия, затвор смещается, открывая проходное сечение обратного клапана.
3. Поток движется в противоположном направлении. В этом случае давление рабочей жидкости воздействует на устройство и переводит его в закрытое положение. Чем сильнее противоток, тем плотнее закрыт затвор.

Обратный клапан является односторонним устройством. Поэтому на внешней поверхности корпуса обязательно имеется стрелка, указывающая прямое направление движения рабочей среды.

Виды обратных клапанов

Для защиты трубопроводов и приборов (оборудования) используются две категории устройств.

Поворотные обратные клапаны. Такая арматура имеет вид створки, которую можно открыть только в одну сторону. Если жидкость перемещается в прямом направлении, диск открывается и полностью пропускает поток. При обратном движении рабочей среды створка полностью перекрывает проходное сечение. К основным преимуществам таких устройств относятся:

• работа с сильно загрязненными средами;
• большой размерный ряд диаметров.

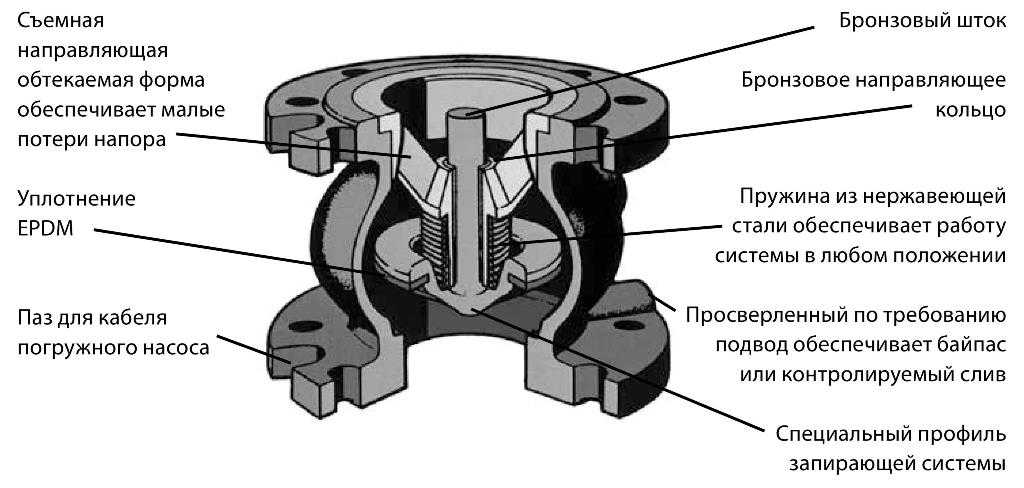

Подъемные обратные клапаны. При увеличении входного давления среды затвор поднимается. Сечение открывается, пропуская прямой поток. При снижении входного и/или увеличении выходного давления затвор опускается. Обратный поток перекрывается. Основные преимущества подъемных клапанов −это:

• возможность ремонта без полного снятия с трубопровода;
• полная герметичность стыка седло − затвор;
• применение в различных отраслях промышленности.

Такие устройства очень требовательны к монтажу. Они не могут устанавливаться на вертикальных участках. Второе требование относится к направлению оси подъема клапана. Она должна располагаться строго вертикально.

Применение обратных клапанов

Запирающая арматура такого типа широко применяется в быту. Чаще всего это:

• трубы ГВС и ХВС. Установка обратного клапана позволяет выровнять разницу в давлении потоков горячей и холодной воды до нормативных значений;
• бойлеры. Арматура, установленная при входе, защищает нагретую воду от циркуляции в обратном направлении;
• автономное отопление. Запирающее устройство нормализует давление в отопительных трубах, в радиаторах, в системе теплого пола.

Обратные клапаны устанавливают также на входе приборов учета, в обвязке котельного, насосного оборудования и конденсатоотводчиков, в автономных системах водоснабжения. Установка такой арматуры стабилизирует работу водопровода, снижает затраты электричества на нагрев бойлера, уменьшает риск образования воздушных пробок и т. д.

Требования к установке обратных клапанов для воды

Подключение арматуры к трубной системе может осуществляться сваркой, фланцами или резьбой. Чтобы обратный клапан корректно функционировал, необходимо выполнение следующих требований:

• направление прямого движения рабочего потока должно соответствовать тому, что указано на корпусе;
• если клапан не рассчитан для работы с загрязненной средой, обязательно устанавливается фильтр и грязевик;
• использовать приборы, отслеживающие перепады давления, чтобы проверять работоспособность устройства;
• до и после места присоединения арматуры должны быть прямые участки трубы длиной не менее 5 DN;
• если работа обратного клапана ограничена из-за малого пространства между диском/затвором, следует установить воротниковые фланцы.

Соблюдение перечисленных требований при необходимом обслуживании обеспечит длительную работоспособность установленного запирающего устройства.

Обратный клапан на вентиляцию

Обратный клапан на вентиляцию — это распространенный и экономичный способ решения проблемы с посторонними запахами в жилых помещениях без глобальной перепланировки системы вентиляции. Элемент устанавливается в системах вентиляции приточно-вытяжного типа и обеспечивает оптимальный воздухообмен.

Часто жильцы многоквартирных жилых домов сталкиваются с невозможностью проветривать помещения. Дело в том, что в момент проветривания возвращается воздух из вентиляционных каналов, а вместе с ним и неприятные запахи, от которых вентиляция и должна избавлять.

Причина такой проблемы кроется в нарушении баланса объема поступающих и выходящих воздушных масс. Это может происходить по причине засорения или сужения общего клапана вентиляционной системы.

Кроме того, в соседних квартирах могут быть установлены вентиляторы повышенной мощности, вследствие чего вытяжные воздушные массы просто не успевают выводиться и возвращаются в пространство жилых помещений.

В многоквартирных домах чаще такой проблемой страдают жильцы квартир, расположенных на верхних ярусах этажей.

Проблема обратной тяги также может встречаться в домах старой постройки. Вентиляционные шахты, проектируемые в то время на были рассчитаны на большую пропускную способность, соответственно не подготовлены к мому чтобы справляться с большим объемом воздушных масс, которые поступают из мощного вытяжного оборудования.

Скорректировать данную ситуацию помогает как раз установка обратного вентиляционного клапана. Он позволяет контролировать количество воздуха, подлежащего выведению, и задает направления воздушным массам, не позволяя поступать обратно. Такое решение позволяет избавиться от посторонних запахов в квартире, а также предотвратить попадание в жилые помещения частиц пыли и мелких насекомых.

Внешне обратный вентиляционный клапан выглядит как отрезок трубы. Сечение может быть как круглым, так и квадратным. Внутри отрезка находятся створки (створка) из металла или пластика. В закрытом состоянии створка полноценно перекрывает сечение трубы.

Принцип устройства и работы обратных клапанов различных типов

По своему конструктивному решению обратные вентиляционные клапаны могут относиться к одной из трех распространенных групп:

• Одностворчатые клапаны;
• Двустворчатые клапаны;
• Многостворчатые клапаны;
• Обратный клапан мембранного типа.

Вне зависимости от конструктивного решения, обратный клапан на вентиляцию предназначен для регулироваки воздушных масс. Принцип работы очень простой: на центральной или нескольких параллельных осях располагаются створки, которые под напором воздуха поднимаются строго в одну сторону. Выпустив необходимый объем воздуха, створки возвращаются в исходное положение под силой собственного веса или посредством пружин, благодаря чему для воздушных масс отрезан путь обратно.

Помимо направления движения воздуха, обратный клапан обладает возможностью регулировать и объем воздушных масс. Это достигается посредством заслонки, поворачивая которую на определенный угол можно менять сечение воздуховода, тем самым управляя пропускной способностью.

Одностворчатый обратный клапан

Такой тип также может встречаться под названием гравитационный обратный клапан. Чаще всего он имеет цилиндрические очертания. Внутри расположена одна створка, которая полностью перекрывает вентиляционный канал. Створка приводится в движение порывами воздуха. Когда воздушные массы выводятся — створка приводится в открытое положение. В случае обратной тяги давления не возникает, соответственно и клапан остается в закрытом положении. При грамотном монтаже такая разновидность клапана может использоваться в том числе и в системах естественной вентиляции.

В некоторых конструкциях центр тяжести расположен по центру, в других — смещен в одну из сторон.

Двустворчатые обратные клапаны

Двустворчатые обратные клапаны считаются наиболее распространенной моделью. Альтернативное название — клапан “бабочка”. Назван он так потому, что в своей конструкции имеет две шторки, напоминающие крыло бабочки.

Как только воздушный поток устремляется в вентиляцию, шторки открываются. Если движения воздушных масс нет — шторки остаются в закрытом положении. Распрямляются они под действием пружинного механизма, который не позволяет воздуху возвращаться в обратном направлении. Главным преимуществом такой разновидности клапана можно считать независимость от монтажного расположения. Клапан будет одинаково хорошо выполнять свои функции как в вертикальном, так и в горизонтальном положении. Вся работа происходит автоматически, без необходимости вмешательства со стороны.

Работа пружин зависит от интенсивности воздушного потока. Если давление слабое, устройство может не срабатывать. Поэтому клапан типа “бабочка” предпочтителен в системах принудительной вентиляции с механическим побуждением. В системах естественной вентиляции двустворчатый клапан ставить нецелесообразно.

Рекомендуемые товары

Ошибка получения цены товара “Анкерный болт 20*110 мм”

В некоторых конструкциях возможно регулировать усилие пружины.

Слишком слабое усилие выставлять не стоит, потому как с течением времени механизм поворота створок загрязняется частицами жира и пыли и не может корректно работать. Рано или поздно это приведет к поломке устройства.

Многостворчатый обратный клапан

Конструкция многостворчатого клапана напоминает жалюзи и работает на принципе гравитации. Многостворчатый клапан чаще всего монтируется на выходе из вентиляционного канала и подходит для труб больших диаметров. Воздух, направляемый в правильную сторону приподнимает створки и свободно выходит за пределы помещения. В случае возникновения обратной тяги створки самостоятельно закроются. Величина давления непосредственно влияет на характер прилегания створок: чем больше величина давления, тем плотнее створки прилегают друг к другу.

Многостворчатый клапан довольно компактный в открытом положении, что делает его удобным для устройств, располагающихся в уличных условиях. Широкая линейка габаритных размеров позволяет монтировать клапан на проем для естественной вентиляции.

Многостворчатый клапан считается оптимальным вариантом для наружной установки, потому как такой вид может обеспечить надежную работу в широком температурном диапазоне.

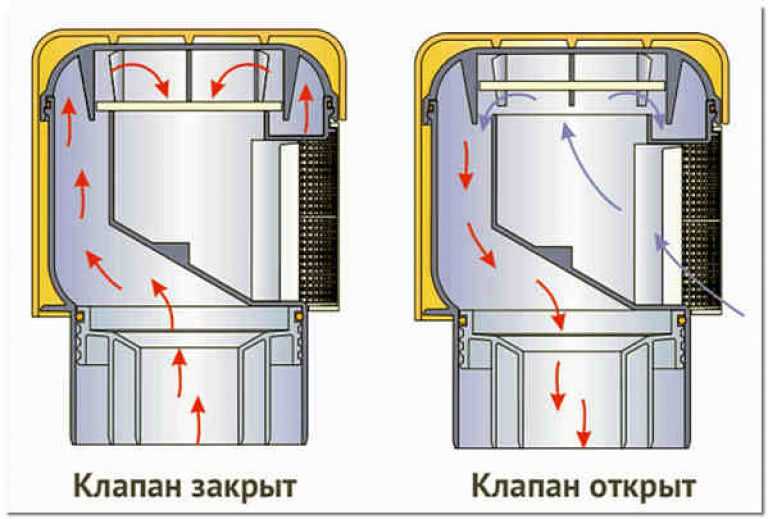

Обратные клапаны мембранного типа

Подобная разновидность преимущественно устанавливается в системах естественной вентиляции. Принцип работы заключается в следующем: под действием воздушного потока меняется положение гибкой пластины. Двигаясь в одном направлении воздух открывает движение воздушному потоку, а в другом направлении — плотно закрывает его по всему периметру канала.

Чтобы привести мембранный клапан в рабочее положение, достаточно небольшой силы воздушного потока, чем и обосновано применения такого типа клапанов в системах вентиляции естественного характера.

Чтобы сильная обратная тяга не привела к деформации мембраны, необходима установка дополнительных ребер жесткости, которые будут служить для нее опорой в момент закрытия вентиляционного отверстия. В противном случае обратного хода потока воздуха не избежать.

Где и как устанавливается обратный клапан

В случае если в вытяжной системе предусмотрено единое место для забора воздуха, и оно через вентиляционный канал выводится на улицу или в вентиляционную шахту, для исключения риска обратной тяги достаточно смонтировать в воздуховоде оно устройство.

В случае если в системе предусмотрено несколько отверстий для естественной вентиляции, руководствуются следующими правилами монтажа обратного клапана:

• Обратные клапана устанавливаются на всех ветках, объединяющих центральный воздуховод и точку забора воздуха. Такое решение позволяет избежать изменения направления воздушных масс в сторону вытяжки, если она находится в нерабочем положении;
• Обычно на выходе системы вентиляции устанавливаются дополнительные устройства. Если канал абсолютно герметичен, в монтаже нет необходимости. Однако на практике доказано, что установка клапана именно в этой точке обоснована.

Если речь идет о системе вентиляции естественного типа, обратный клапан целесообразно размещать в тех точках, где доступ к нему будет максимально удобным и простым. Такой подход вызван необходимостью периодически выполнять очистку клапана от жира, частиц пыли и грязи. Если этой процедурой пренебрегать, устройство просто не сможет полноценно работать.

На этапе проектирования воздуховода стоит брать во внимание, что в некоторых случаях предусмотрено расположение обратного клапана непосредственно на вытяжке или вентиляторе. В таком случае монтаж вспомогательной защиты от возникновения обратной тяги не требуется.

Установка обратного вентиляционного клапана имеет некоторые важные нюансы. К примеру, если требуется монтаж устройства в отверстии, выходящем на улицу, необходимо выполнить теплоизоляционные работы. В противном случае при выходе теплого воздуха на улице будет происходит его охлаждение, что приведет к появлению конденсата.

Монтажное отверстие можно располагать в середине вентиляционной трубы. В случае вертикального размещения такое положение позволит создать декоративный короб и спрятать трубу, оставляя при этом доступ к вентиляционному отверстию.

Работу по установке обратного вентиляционного клапана можно отнести к ряду простых. Поэтому в большинстве случаев справиться можно своими силами, без привлечения специалистов.

Заключение

Прежде чем принять решение об использовании обратного вентиляционного клапана, нужно продумать как должна работать вентиляция в конкретном жилом пространстве. Чаще всего достаточно приобрести стандартное устройство типовых размеров и смонтировать его. В редких случаях потребуется оборудовать воздуховоды и и оборудовать выходы к ним из помещений.

ПРИНЦИП РАБОТЫ ОБРАТНОГО КЛАПАНА И ЕГО ТИПЫ В ГИДРАВЛИЧЕСКОЙ СИСТЕМЕ

Чек клапаны

Обратные клапаны широко используются в гидроагрегатах. Такой тип клапана пропускает поток в одном направлении и не допускает поток с другой стороны, поэтому обратные клапаны также называются обратными клапанами. потому что такие клапаны не пропускают обратный поток.

Обратные клапаны могут быть закреплены независимо в линии в гидравлическом блоке или такие клапаны также могут быть закреплены как неотъемлемая часть редукционный клапан, клапан последовательности давления. Сила давления текучей среды откроет обратный клапан, в то время как давление обратного потока или усилие пружины закрыть обратный клапан.

Чек клапан: Различные типы обратных клапанов

Давайте посмотрим здесь на различные типы обратных клапанов, то есть обратных клапанов.

Стандарт Обратные клапаны

На основе взаимного расположения портов стандартные обратные клапаны подразделяются на два типа. Первый — встроенная проверка клапаны, а второй – прямоугольные обратные клапаны. Рабочие явления встроенного обратные клапаны и прямоугольные обратные клапаны одинаковы. Эти клапаны будут иметь седло клапана, пружина и шар или тарелка, как показано на рисунке ниже.

Гидравлический символ стандартной или обычной проверки клапан

Текучая жидкость, поступающая в обратный клапан через его со стороны впуска будет оказывать усилие давления против силы пружины и однажды сила давления протекающей жидкости превосходит силу пружины, тарельчатого клапана или шарика выйдет из седла клапана, чтобы пропустить поток жидкости, т. е. жидкость будет вытекать из порт 1 на порт 2.

Текучая жидкость, поступающая в обратный клапан через его выходная сторона будет поддерживать или помогать пружинить для удержания шара или тарелки против седла клапана, чтобы избежать потока жидкости в обратном направлении т. е. порт 2 на порт 1.

Стандартные обратные клапаны, которые мы видели выше, доступны на рынке с различным давлением открытия. Давление открытия в основном определяется как давление на входе, при котором обратный клапан будет эксплуатировался.

Ограничение Обратные клапаны

Как видно из названия, ограничительный обратный клапан разрешает свободный поток жидкости в одном направлении, но ограничивает или уменьшает поток жидкости в другом направлении и эта характеристика проверки ограничения делают его уникальным по сравнению с обычными обратными клапанами. По моему такие клапана используются в гидравлической схеме входа и выхода счетчика. Если я ошибаюсь, пожалуйста поправьте меня.

Гидравлическое обозначение ограничительного обратного клапана

Пилот управляемый обратный клапан

Обратный клапан с пилотным управлением также называется PO. обратный клапан в промышленности. Обратные клапаны PO также будут работать как другие обычные обратный клапан, т. е. они будут разрешать свободный поток в одном направлении и будут предотвратить поток жидкости в обратном направлении. Но в случае обратного клапана PO, поток жидкости в обратном направлении будет иметь место после применения адекватного пилотного давление пилотной линии.

На рисунке мы можем видеть условие A. Обратный клапан PO здесь работает в обычном режиме. обычный обратный клапан. Текучая жидкость, поступающая в обратный клапан через его со стороны впуска будет оказывать усилие давления против силы пружины и однажды сила давления протекающей жидкости превосходит силу пружины, тарелка клапана оставить седло клапана, чтобы позволить потоку жидкости. Не будет никаких требование пилотного давления в это время.

Рассмотрим условие B, текущая жидкость поступает в обратный клапан через выходную сторону будет поддерживать или помогать пружинить для удержания тарелку к седлу клапана, чтобы избежать попадания жидкости в обратное направление. В это время также не будет никакого управляющего давления.

Теперь давайте рассмотрим случай C, управляющее давление равно применяется в пилотном порту для преодоления силы пружины и другой чистой силы действуя на другой порт, тарелка покинет седло клапана, как показано на рисунке, из-за на действие управляющего давления, действующего на пилотный порт и, следовательно, на поток жидкости в обратным направлением будет запуск, т.е. порт 2 на порт 1.

Есть ли у вас предложения? Пожалуйста, напишите в комментарии

Изображение предоставлено: Google

Также читать

Косозубая передача: основные сведения, преимущества, недостатки и области применения

сообщить об этом объявлении

Новое сообщение Старый пост Главная

Подписаться на: Опубликовать комментарии (Atom)

Обратные клапаны: невоспетые герои ваших трубопроводных систем и защитная сетка для вашего оборудования

Обратные клапаны — это устройства управления потоком жидкости, которые пропускают поток среды в одном направлении и ограничивают поток в противоположном направлении. Эта, казалось бы, простая функция имеет решающее значение в различных системах трубопроводов. Обратные клапаны используются в различных приложениях во многих отраслях промышленности, включая промышленное производство.

Как работают обратные клапаны?

Существуют различные конструкции обратных клапанов, которые лучше всего подходят для различных областей применения. Однако все они служат одной цели и имеют один и тот же принцип работы. Обратные клапаны обычно имеют два порта, впускной и выпускной, а также закрывающий механизм, который зависит от типа обратного клапана.

Одной из наиболее отличительных характеристик обратных клапанов является то, что они работают самостоятельно и не требуют вмешательства извне. Они работают автоматически, используя перепад давления для открытия или закрытия.

В естественном положении обратные клапаны закрыты, а запорный механизм и седло клапана удерживаются на месте под действием пружины или силы тяжести. Следовательно, чтобы открыть клапан, требуется давление/сила, чтобы преодолеть закрывающую силу пружины или силы тяжести. Текущая среда имеет давление, и кинематика этого давления служит для открытия клапана. Когда давление на входе выше, чем давление на выходе клапана, он открывается, пропуская среду. Если давление на выходе становится выше, клапан немедленно закрывается, предотвращая обратный поток.

Для открытия обратного клапана требуется больше, чем просто разница давлений. Существует определенное минимальное давление на входе, необходимое для его открытия. Это известно как давление открытия. Его можно определить как точное значение минимального давления, необходимого для того, чтобы «приоткрыть» клапан настолько, чтобы обеспечить обнаруживаемый поток. Давление открытия обратных клапанов варьируется и обычно указывается производителем клапана. Это важный критерий выбора, на который влияют различные факторы, в том числе механизм закрытия, размер клапана, конструкция клапана и материал. Всякий раз, когда давление на входе падает ниже номинального давления закрытия, клапан немедленно закрывается. Номинальное давление закрытия клапана не всегда равно давлению открытия.

Области применения обратных клапанов

Обратные клапаны обеспечивают однонаправленный поток среды. Эта широко определенная цель применяется в различных приложениях. Ниже приведены некоторые из этих приложений.

Предотвращение загрязнения и нежелательного смешивания сред

Противоток, также известный как обратный поток, представляет собой нежелательное явление в системе трубопроводов, при котором среда течет в неправильном направлении. Одним из следствий этого явления является загрязнение/смешивание вышестоящих сред. Примерами приложений, в которых это может иметь серьезные последствия, являются водоочистные сооружения и химические заводы, где среды перетекают из одного резервуара в другой с различным содержанием. Обратные клапаны также применяются в некоторых приложениях для предотвращения обратного потока среды к источнику. Примером таких применений являются канализационные системы. Сточные воды должны течь в одном направлении — к очистным сооружениям. Обратный поток в такой системе приведет к обратному течению сточных вод в здания и улицы. Все это можно предотвратить с помощью простого обратного клапана.

Предотвращение повреждения вышестоящего оборудования

Другим последствием обратного потока является повреждение вышестоящего оборудования. Обратный поток может легко повредить фильтры, насосы, счетчики воды, компрессоры HVAC и другое дорогостоящее оборудование, рассчитанное на однонаправленный поток.

Другим эффектом повреждения тяжелого оборудования, который часто возникает в результате противотока, является гидравлический удар. Гидравлический удар — это скачок давления, возникающий, когда поток жидкости вынужден резко останавливаться или менять направление. Импульс, вызванный этим, может повредить или полностью разрушить оборудование. Это также может привести к опасным утечкам и травмам. Гидравлический удар можно предотвратить, просто установив на пути потока обратный клапан соответствующего размера.

Если выходной поток резко остановится или изменит направление в трубе с обратным клапаном, создаваемый импульс приведет к тому, что давление на стороне выхода будет выше, чем на стороне входа. Это приводит к отключению обратного клапана, предотвращая попадание импульса гидравлического удара на оборудование, расположенное выше по потоку. Обратные клапаны, хотя и относительно недорогие, могут защитить дорогостоящее оборудование, предотвратить травмы и сэкономить деньги и время в процессе. Лучше всего для этого применения подходят подпружиненные клапаны.

Предотвращение дренажа

Когда жидкость перекачивается из всасывающего резервуара в нагнетательный резервуар, высока вероятность возникновения обратного потока в случае остановки или отказа насоса. Обратные клапаны предотвращают дренаж в таких сценариях, блокируя поток сразу после того, как давление на входе, создаваемое насосом, падает.

Предохранительный клапан низкого давления

Обратные клапаны также используются в качестве предохранительных клапанов в газовых системах низкого давления. В таких приложениях предотвращение обратного потока не имеет решающего значения. Наоборот, способность клапана работать самостоятельно и направлять поток имеет первостепенное значение. Для сброса давления обратные клапаны устанавливаются таким образом, чтобы впускное отверстие было обращено к напорной системе, а выпускное — наружу. Когда давление в системе достигает давления открытия, клапан открывается, выпуская часть среды до тех пор, пока давление в системе не станет ниже давления открытия.

Вакуумные прерыватели

В этом случае обратные клапаны выполняют обратную функцию по сбросу давления. Обратные клапаны используются в качестве вакуумных прерывателей для сброса отрицательного давления за счет притока воздуха. Клапан устанавливается таким образом, чтобы его выход был обращен к вакуумной системе, а вход — к окружающей среде. Когда в системе создается вакуум, разница между давлением вакуума и атмосферным давлением заставляет клапан открываться, позволяя воздуху или любой окружающей жидкости поступать внутрь.

Примером сценария, в котором требуется прерыватель вакуума, является откачка жидкости из закрытой системы. Когда жидкость вытекает, создается вакуум, ограничивающий поток. Обратный клапан открывается, чтобы сбросить вакуум, и закрывается, когда вакуум устранен.

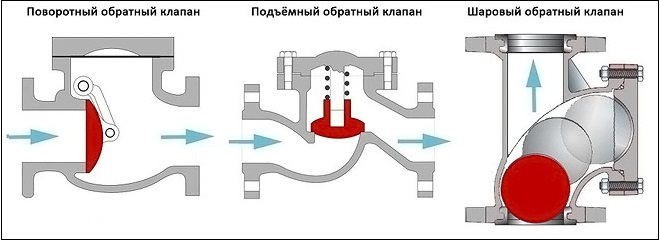

Типы обратных клапанов

Существуют различные типы обратных клапанов, различающиеся по конструкции. Они лучше всего работают в разных приложениях. Типы обратных клапанов включают следующие:

Поворотные обратные клапаны. Эти клапаны имеют диск, шарнирно закрепленный в верхней части корпуса клапана. Втекающая жидкость с достаточным давлением выталкивает диск в открытое положение. Он закрывается при недостаточном давлении на входе или при наличии обратного потока. Поворотные обратные клапаны могут работать с различными типами сред.

Шаровые обратные клапаны. В этих клапанах для ограничения потока используется линейно движущаяся сфера. Шар поднимается со своего места, когда достигается давление срабатывания. Шаровые обратные клапаны обычно используются в приложениях с вязкими жидкостями и высокоскоростными приложениями, где гидравлический удар может привести к серьезным повреждениям. Они также используются для хроматографических насосов и насосов-дозаторов. Шаровые обратные клапаны, как и некоторые поршневые обратные клапаны, классифицируются как подъемные обратные клапаны.

Донные обратные клапаны. Донные обратные клапаны работают с линейно движущимся поршнем. Однако их отличительной чертой является фильтр, который крепится на стороне всасывания. Эти клапаны имеют решающее значение в приложениях, связанных с твердыми веществами, которые могут привести к повреждению оборудования. Они обычно используются в топливных насосах, ирригационных насосах и другом оборудовании, чувствительном к частицам.

Другие типы обратных клапанов включают поворотный диск, двойной диск, бесшумные, ограничительные и Y-образные обратные клапаны.

Критерии выбора обратного клапана

Обратные клапаны имеют решающее значение для защиты трубопроводов и оборудования для контроля жидкости. Они надежны, экономичны и просты в установке. Кроме того, они могут уберечь оборудование от дорогостоящих повреждений. Однако все эти преимущества будут потеряны, если будет выбран неправильный обратный клапан. Перед выбором обратного клапана необходимо учитывать следующие факторы:

Давление срабатывания. Должен быть установлен клапан подходящего размера с правильным давлением срабатывания. Если давление открытия слишком высокое, проточная среда может не открыть его. Точно так же, если давление срабатывания слишком низкое, обратный клапан не сможет функционировать как клапан.

Размер. Когда дело доходит до выбора между различными конструкциями обратных клапанов, необходимо учитывать множество соображений, помимо их размера, соответствующего соответствующему трубопроводу и оборудованию, места, которое они занимают в системе, и их собственного веса, особенно когда они становятся больше.

Ориентация. Некоторые обратные клапаны предназначены для горизонтальной установки, в то время как другие устанавливаются вертикально.
