Паяльник — это инструмент, который применяется при пайке для нагрева соединяемых деталей, расплавления и покрытия их жидким припоем. Припой заполняет пространство между соединяемыми деталями и частично растворяется в них. После затвердевания припой обеспечивает механическую прочность и хорошую электрическую проводимость места соединения.

Электрический паяльник имеет встроенный электронагревательный элемент, работающий от электрической сети различного напряжения — 12В, 24В, 36В, 42В и 220В.

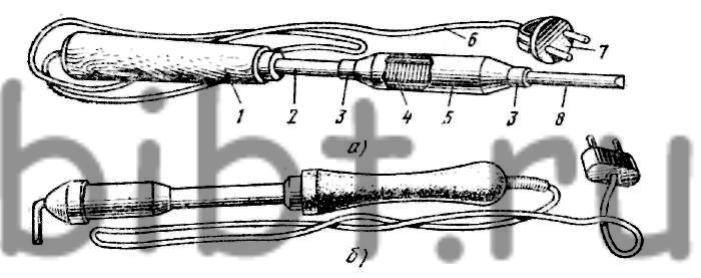

Нагревательный элемент (нихромовая спираль в оболочке из жаропрочной изоляции — слюда или керамика) располагается вокруг медного стержня с заострённым концом («жало» паяльника). Нагревательный элемент закрыт сверху металлическим кожухом.

При включении паяльника в электрическую сеть, ток проходит через нихромовую спираль и нагревает её. Выделяющееся при этом тепло передаётся медному стержню. Стержень может нагреваться до температуры 300 — 350 С. Разогретый медный стержень («жало» паяльника) расплавляет припой и нагревает спаиваемые детали.

Электрические паяльники различаются по мощности и типу нагревательного элемента. Для пайки и лужения деталей большого размера, металлических листов и проводов с большим сечением необходимы паяльники с толстым «жалом» и мощностью не менее 80 — 100 Вт. Электрические паяльники, имеющие мощность нагревательного элемента от 40 до 80 Вт, применяются в радиоэлектронике и хорошо подходят для мелкого ремонта электрооборудования. Маломощные паяльники (20 — 40 Вт) с тонким «жалом» применяются для пайки очень мелких деталей, чувствительных к статическому напряжению (например, электронных компонентов).

Сегодня наиболее распространены электрические паяльники со спиральным нагревателем — ЭПСН. Нагреватель (нагревательный элемент) состоит их из керамической или слюдяной трубки, на которую намотана нихромовая спираль. Данные паяльники являются наиболее надёжными и долговечными в эксплуатации. Они прекрасно подходят для тех случаев, когда паять приходится не так часто.

Так же сейчас выпускаются электрические паяльники с керамическим нагревателем. Как показывает практика их применения, они очень капризны. Нагревательный элемент состоит из тонкой узкой керамической пластины, внутри которой находится спираль из очень тонкой по сечению нихромовой проволоки. При попадании на такой паяльник (вернее, на нагревательный элемент) жидкости, при его неудачном падении или сильной деформации, тонкая проволока спирали рвётся и паяльник уже не подлежит даже ремонту.

Если вы занимаетесь пайкой достаточно часто, то здесь простыми электрическими паяльниками не обойтись. Вам просто будет необходимо обзавестись либо набором паяльников различной мощности и со сменными «жалами», либо купить электрическую паяльную станцию. Паяльная станция оснащена регулятором температуры нагрева «жала», автоматическим поддержанием заданной температуры, удобной подставкой под паяльник, ванной для очистной губки, антистатической защитой и некоторыми другими дополнительными возможностями.

При пайке и работе с электрическим паяльником необходимо помнить о правилах эксплуатации паяльного оборудования и техники безопасности. При правильном использовании и бережном обращении любое паяльное оборудование будет служить долго, а выполненные работы будут отмечены высоким качеством.

Обсудить интересующие вас вопросы по данной теме можно на нашем Форуме.

Паяльники. Виды и особенности. Как выбрать и устройство

Для многих людей паяльники считаются устройством с нагревателем из спирали. Хотя имеется множество типов паяльников, которые отличаются видом энергии потребления, способами преобразования в тепло и методами передачи тепла к месту пайки.

Наиболее распространены известные устройства, работающие от электричества – электропаяльники.

Электропаяльники с нагревателем из нихрома

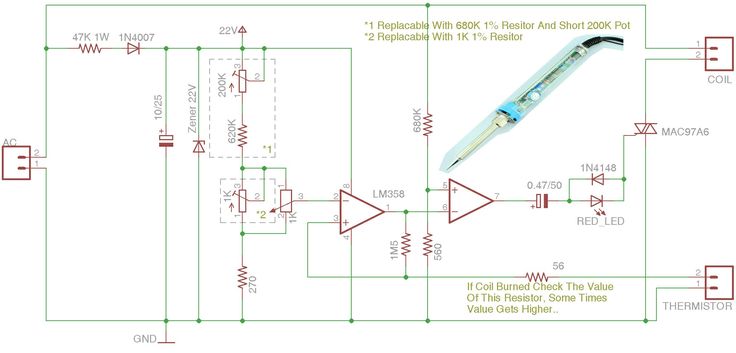

Выполнены с нихромовой спиралью. Через нее проходит электрический ток. У инновационных моделей паяльников существует контроль нагрева наконечника с помощью термодатчика, который подает сигнал, чтобы вовремя отключить спираль, когда температура достигла рабочего режима. Термодатчик выполнен по принципу термопары.

Электропаяльники с нагревателем из нихрома имеют несколько разных исполнений. Простые паяльники имеют в конструкции нихромовую спираль. Она намотана на корпус из изоляционного материала. Внутри вставлен нагревающийся стержень. В конструкциях, более продвинутых нихром встроен в изоляторы, которые уменьшают потерю тепла, увеличивают теплоотдачу.

Есть варианты с нагревателями из нихрома, помещенного внутрь изоляционного материала белого цвета. Этот элемент иногда принимают за керамический нагреватель. Производители пользуются этим, чтобы оказать влияние на выбор покупателем паяльника.

Керамические

Существуют также конструкции паяльников, у которых нагреватель керамический, в виде стержня. Он нагревается от подведенного напряжения к его контактам. Такие нагреватели признаны, как более совершенные. Они имеют свои достоинства: быстрый нагрев, повышенный срок службы (если к нему бережно относиться), широкий интервал мощности и температуры.

Паяльник индукционного типа

В этом устройстве стержень нагревается индукционной катушкой. Наконечник выполнен с покрытием из ферромагнитного материала. В этом материале катушка образует магнитное поле, от которого наводится ток, нагревающий сердечник паяльника.

Когда температура достигла необходимого значения, ферромагнитное покрытие уже не имеет магнитных свойств, вследствие чего сердечник больше не нагревается. Когда температура понизится до определенного значения, то ферромагнитные свойства покрытия вновь восстанавливаются, снова начинается нагревание сердечника. Так осуществляется автоподдержание температуры сердечника паяльника в диапазоне работы, не используя датчик или электронное управление.

Импульсные паяльники

Такой тип паяльников относится к особой категории. Порядок их включения таков: нажимают кнопку пуска и держат ее в нажатом состоянии. Наконечник паяльника быстро нагревается, за несколько секунд, достигает рабочей температуры. Осуществляется пайка необходимого места. После пайки кнопка выключается, происходит охлаждение паяльника.

В импульсных паяльниках российского производства работает схема следующего исполнения. В электрическую цепь включен медный провод (он же является наконечником). Схема состоит из трансформатора высокой частоты, частотного преобразователя, повышающего частоту напряжения сети до 40 кГц. Трансформатор уменьшает напряжение сети до рабочего значения. Сердечник паяльника закреплен к токосъемнику вторичной катушки трансформатора. Это дает возможность образования в нем значительного тока, быстрого нагрева. Инновационные паяльники оснащены регуляторами ступеней температуры и мощности, которые позволяют паять как крупные детали, так и элементы мелкой электроники.

Газовые паяльники

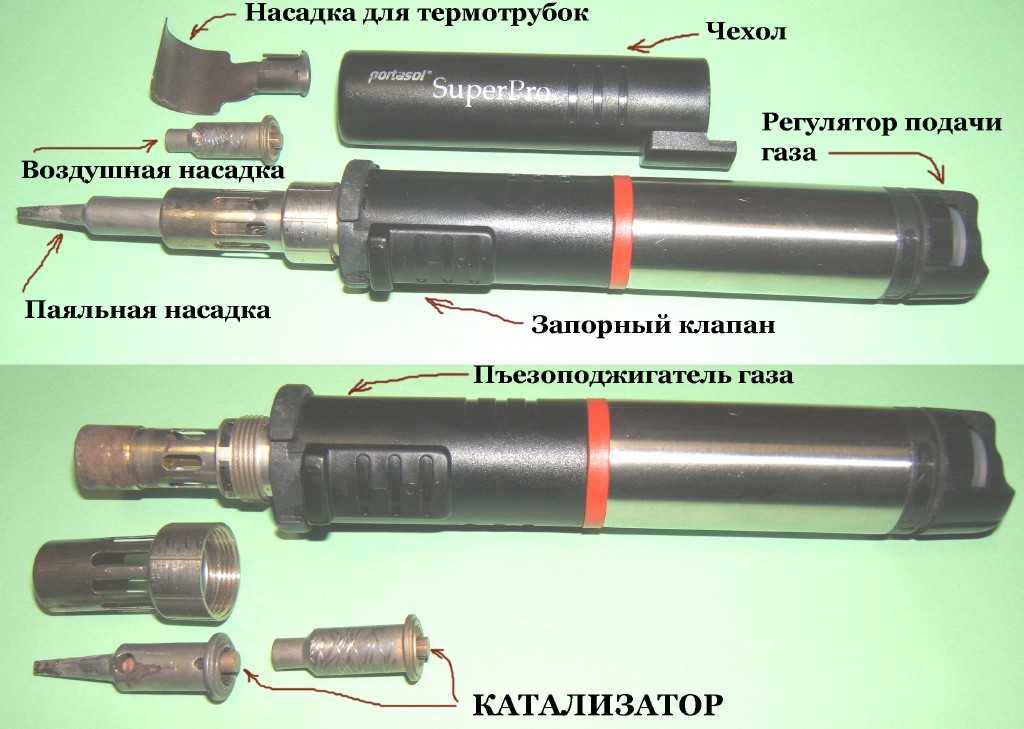

Они принадлежат автономным приборам. Применяются в любых местах. Это является их основным преимуществом. Нагрев жала паяльника происходит от газового пламени. В паяльник встроен баллон с газом, который можно самостоятельно заправить от баллончика для зажигалок. Если отсоединить от такого паяльника насадку, то он может выполнять функции газовой горелки.

Паяльник на аккумуляторе

Это устройство также относится к автономным инструментам. Оно имеет маленькую мощность, до 15 ватт, служит для пайки электронных мелких деталей.

Паяльные станции

Существует два вида паяльных станций. Это инфракрасный тип и термовоздушные станции. Они не так распространены, но имеют свои преимущества.

Термовоздушное исполнение паяльных станций оснащено нагревом зоны пайки от напора горячего воздуха, который выходит из паяльного сопла. Они напоминают фены, выходящий воздух которых поступает из сопла. Компрессорные и турбинные паяльные станции отличаются способами образования давления воздуха. У термовоздушных в корпусе паяльника расположен электромотор с крыльчаткой, который подает поток воздуха. В станциях компрессорных давление образуется компрессором с диафрагмой. Компрессор также расположен в корпусе станции.

Инфракрасное исполнение станций производит нагрев излучением инфракрасных волн. Нагревающаяся зона может иметь размер 10-60 мм. Ее размеры определяются регулировочной системой окна инфракрасного излучателя. Разную форму окна получают, применяя отражающую ленту, сделанную из фольги. Она закрывает участки электронной платы, которые не нужно нагревать.

Как выбирать паяльники

Паяльник нужно выбирать исходя из его параметров по температуре и мощности, а также условий применения, личными требованиями пользователя. Если необходимо пользоваться паяльником там, где отсутствует электричество, то приобретают автономные типы паяльников, это аккумуляторные или газовые. Инфракрасные и термовоздушные станции пайки применяются чаще для особых работ для пайки деталей электроники. Электропаяльники с импульсным нагревом имеют высокую скорость работы, широко распространены среди людей, не любящих ждать долгого нагрева.

Можно выделить некоторые критерии выбора паяльника:
  • Мощность. Необходимая мощность паяльника выбирается в зависимости от типа выполняемых работ. Если нужен для припаивания электронных деталей, то лучше подойдет мощность до 25 ватт. Можно применить устройство и с мощностью 40 ватт, но тогда на жало придется намотать медную проволоку или сделать насадку. Для лужения и пайки толстых проводов, а также удаления припоя он также является оптимальным выбором.

При более объемных работ по пайке массивных и жестяных деталей со значительным отводом тепла лучше приобрести паяльник мощностью от 100 до нескольких сотен ватт. Для таких целей хорошо подходит паяльник молоткового типа.

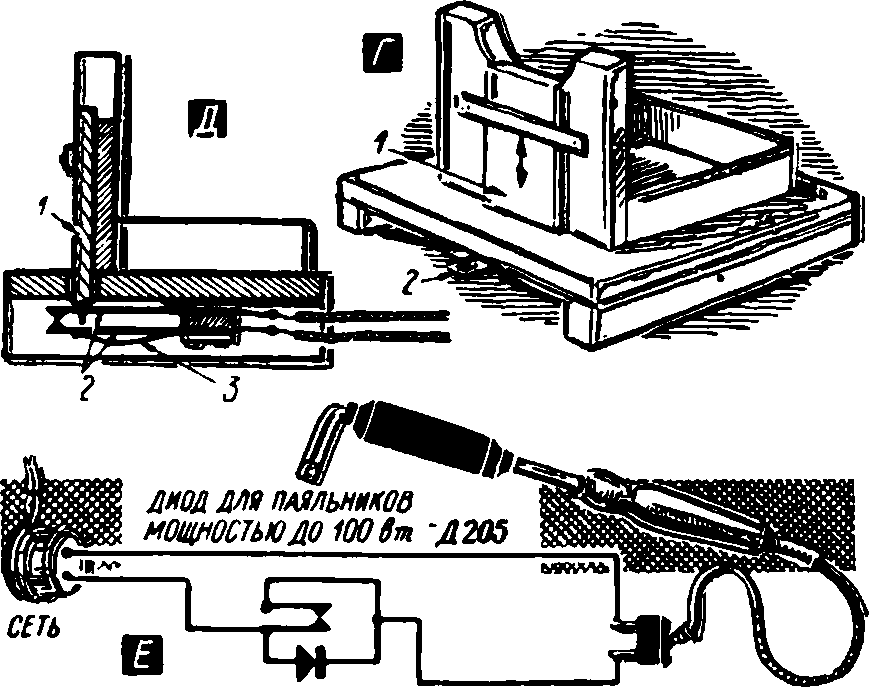

  • Термостабилизация. Для профессиональных пайщиков самым удобным видом паяльника стал образец с термостабилизацией, который повышает удобство работы, скорость и качество пайки. Для обычных любителей, которые изредка занимаются пайкой, такая модель также является удобной, так как на ней можно выставить необходимую температуру с автоматическим ее поддержанием. Лучше, чтобы на паяльнике была возможность точной установки температуры, а не просто верхнего и нижнего предела. Вместо регулировки температуры может предлагаться изменение мощности, которая не имеет связи с температурой. Без нагрузки и отдачи тепла паяльники будут перегреваться, а при хорошей теплоотдаче во время пайки, температуры может не хватить для работы. Регулятор мощности для паяльника выполняют на основе диммера.
  • Жало. Важным делом при выборе паяльника является наличие возможности менять различной конфигурации жала. Если сердечник паяльника сделан из меди, то конфигурацию жала можно легко выполнить любой формы, если заточить его. Можно также вместо заточки сплющить его молотком. А если сердечник покрыт несгораемым материалом (никелем или другим металлом), то точить его не рекомендуется. Поэтому при решении выбора паяльника нужно спросить у продавца о комплектации его запасными жалами.

Жала, покрытые никелем, не дают доступа к меди. Электрические паяльники с такими жалами требуют аккуратного обращения, не допускать перегрева. Покрытие может оказаться недостаточным по качеству.

Формы наконечников существуют самые различные: конусообразные, в виде иглы, со скошенной кромкой, в виде отвертки и т.д. Каждая форма подходит для своего вида работ. Универсальными формами являются жала, заточенные под отвертку. Они подходят для многих типов работ. Припой на них хорошо держится. За счет значительной площади скоса можно быстро нагревать деталь для пайки.

Изготовители паяльников советуют применять родные жала, которые входят в комплект керамических нагревателей, так как при замене наконечников на детали других производителей нарушается режим температуры работы нагревателя, что обуславливает его поломку.

  • Нихромовый или керамический. Некоторые любители, часто занимающиеся пайкой радиодеталей, могут дать конкретные рекомендации и советы по своему опыту применения таких устройств, с различными видами нагревателя.

Преимущества нихромовой проволоки в качестве нагревателя: невысокая стоимость, меньше, чем у керамической модели, не опасны падения и удары. Недостатки: медленный нагрев, ограниченный срок службы, так как постепенно при работе проволока сгорает. Но это происходит только при долгом ежедневном применении. Если паять изредка, то нихромовая проволока не будет сгорать.

Преимуществом керамического нагревательного элемента является долговечность. При бережной аккуратной работе паяльник будет служить много лет. Скорость его нагревания выше нихрома. Из недостатков можно назвать опасность поломки при ударе или падении. Паяльник работает только со своими родными жалами.
