Принцип действия гидравлического пресса

Принцип действия гидравлического пресса

Сообщающиеся сосуды

Определение

Сообщающимися называют сосуды, соединенные между собой и в которых жидкость может свободно перетекать из одного сосуда в другой.

Форма сообщающихся сосудов может быть разной. В сообщающихся сосудах жидкость одной плотности устанавливается на одном уровне, если давления над свободными поверхностями жидкости одинаковы. Объясняется такое поведение жидкости при помощи следствия закона Паскаля, который говорит о том, что давления на одном горизонтальном уровне жидкости одинаково во всех ее точках, следовательно, равными будут высоты ее столбов.

Гидравлический пресс

Согласно закону Паскаля давление, которое оказывают внешние силы на жидкость, передаются ей без изменения во все ее точки. На законе Паскаля основано действие многих гидравлических устройств: прессов, тормозных систем, гидроприводов, гидроусилителей и т. д.

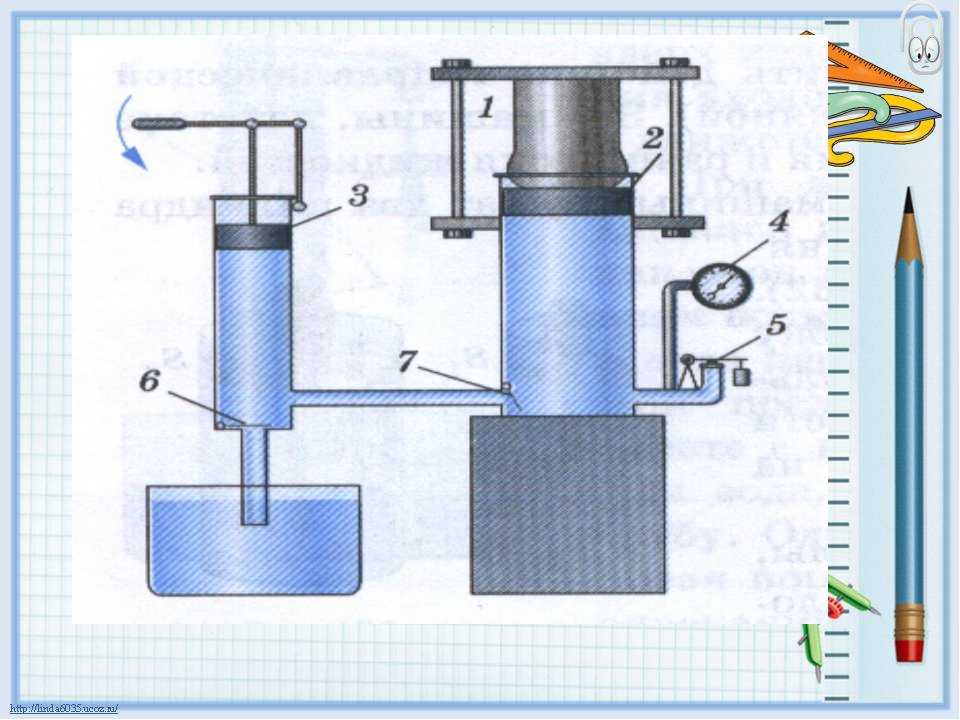

Самым простым и старым устройством является гидравлический пресс, в котором небольшая сила $F_1$, прикладываемая к поршню небольшой площади, преобразуется в большую силу $F_2$, которая воздействует на площадь большой площади.

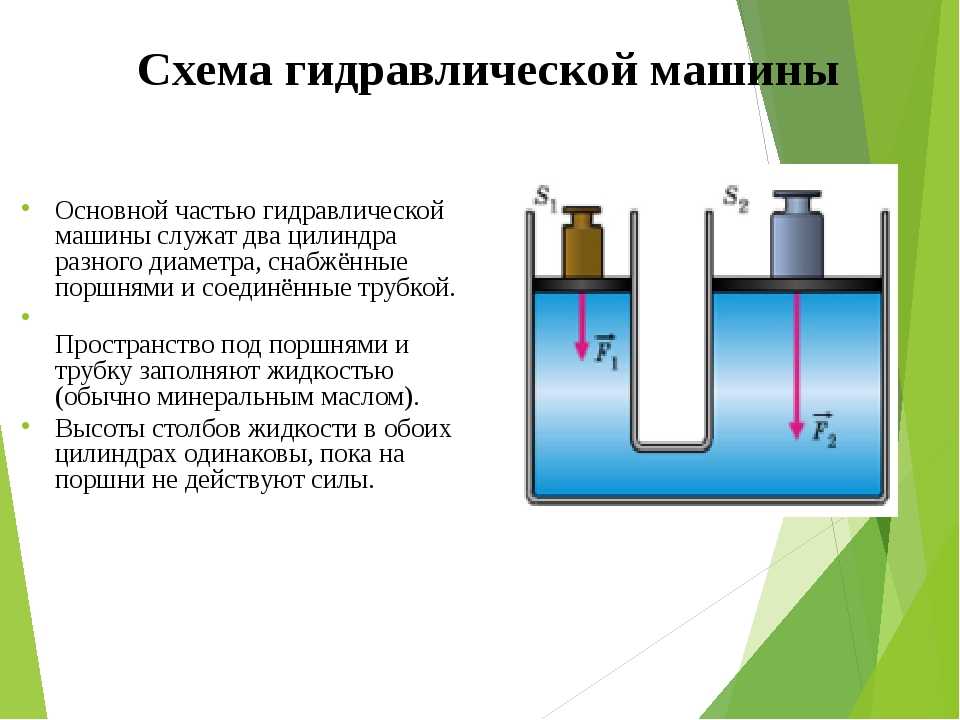

В конструкцию гидравлического пресса входят два цилиндра разного радиуса с поршнями (рис.1). Пространство в цилиндрах под поршнями обычно заполняют минеральным маслом.

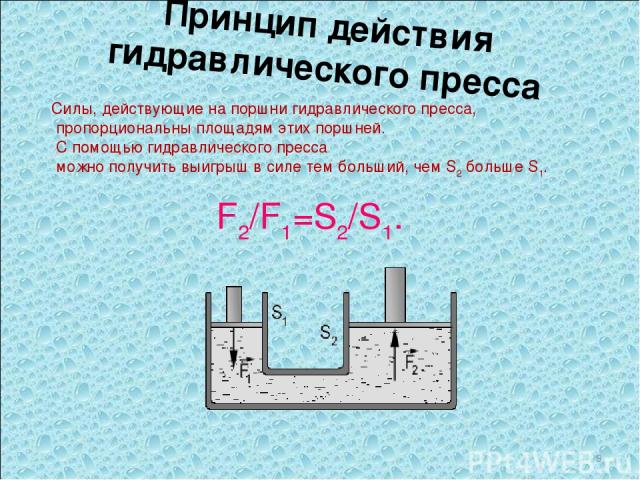

Положим, что площадь первого поршня, к которому приложена сила ${\overline{F}}_1,$ равна $S_1$, площадь второго $S_2$, к нему приложена сила ${\overline{F}}_2$. Давление, которое создает поршень номер один, равно:

\[p_1=\frac{F_1}{S_1}\left(1\right).\]

Давление второго поршня на жидкость составляет:

\[p_2=\frac{F_2}{S_2}\left(2\right).\]

Если поршни находятся в равновесии то давления $p_1$ и $p_2$ равны, следовательно:

\[\frac{F_1}{S_1}=\frac{F_2}{S_2}\left(3\right).

\]

Найдем модуль силы, прикладываемой к первому поршню:

\[F_1=F_2\frac{S_1}{S_2}(4)\]

Из формулы (4), видим, что величина $F_1$ больше модуля силы $F_2$ в $\frac{S_1}{S_2}$ раз.

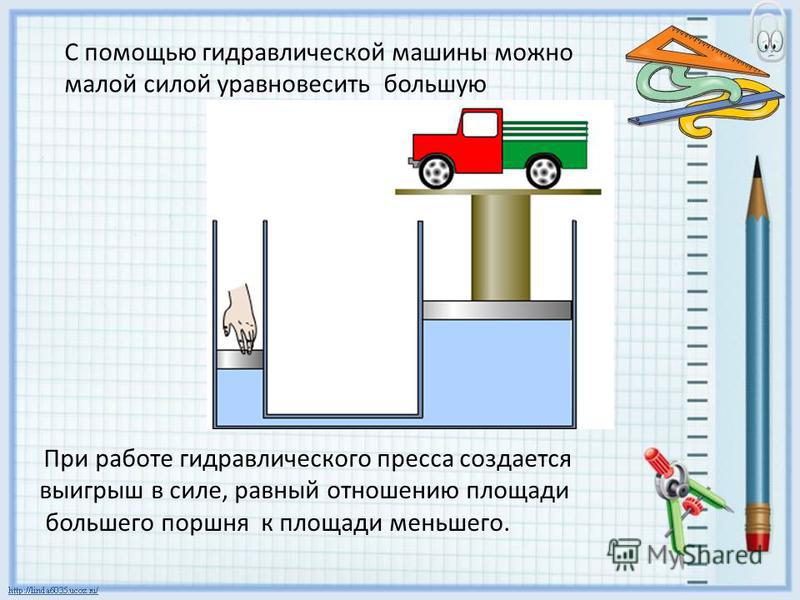

И так, используя гидравлический пресс, прикладывая небольшую силу к поршню небольшой площади, можно получить большую по модулю силу, действующую на поршень большой площади.

Примеры задач на принцип действия гидравлического пресса

Пример 1

Задание. На поверхности большого поршня находится тело, какая сила (F) будет действовать на это тело, зажатое в гидравлическом прессе, если на меньший поршень действуют с силой $F_0$? За один ход малый поршень пресса опускается на расстояние $l$, при этом большой перемещается на расстояние $L$.

Решение. Сделаем рисунок.

Основой для решения задачи будет формула работы, для сил, которые действуют на поршни пресса.

Силы будет сонаправлены с перемещениями и постоянны, учтем это при записи формул для работы. Работу, выполняемую силой $F_0$, при перемещении малого поршня найдем как:

\[А_1=F_0l\ \left(1.1\right),\]

Работа силы, которая двигает большой поршень вверх (сжимает гипотетическое тело), равна:

\[А_2=FL\ \left(1.2\right).\]

Если принять КПД пресса равным единице (ста процентам), то:

\[А_1=А_2\to F_0l=FL\ \left(1.3\right).\]

Из формулы (1.3) найдем силу F:

\[F=\frac{F_0l}{L}.\]

Ответ. $F=\frac{F_0l}{L}$



Пример 2

Задание. Используя гидравлический пресс, необходимо поднять груз массой $m$. Какое число раз ($k$) нужно опустить малый поршень за время $t$, если за один раз он опускается на расстояние $l$? Отношение площадей поршней пресса составляет: $\frac{S_1}{S_2}=\frac{1}{n}$ ($n>1$).

Коэффициент полезного действия пресса равен $\eta $ при мощности его двигателя $N$.

Решение. В качестве основы для решения задачи используем выражение, связывающее мощность и работу, но при этом учтем, КПД пресса, тогда мощность равна:

\[N=\frac{\eta A}{t}\to A=\eta Nt\left(2.1\right).\]

Работа производится для поднятия груза, следовательно, ее можно найти как изменение потенциальной энергии груза, считая, что груз в момент, когда его начали поднимать, имел потенциальную энергию равной нулю ($E_{p1}$=0), получим:

\[A=E_{p2}-E_{p1}=E_{p2}=mgh\ \left(2.2\right),\]

где $h$ – высота, на которую подняли груз. Приравняем правые части выражений (2.1) и (2.2), выразим высоту, на которую подняли груз:

\[\eta Nt=mgh\to h=\frac{\eta Nt}{mg}\left(2.3\right).\]

Мы знаем, что отношение сил, действующих на поршни пресса равно отношению площадей поршней этого устройства:

\[\frac{F_1}{F_2}=\frac{S_1}{S_2}\left(2. 4\right),\]

где $F_1$ – сила, действующая на малый поршень; $S_1$ – площадь малого поршня.

В предыдущем примере мы получили:

\[\frac{F_1}{F_2}=\frac{L}{l}\left(2.5\right),\]

где $L$ – расстояние, на которое сдвигается большой поршень за один ход. Из (2.4) и (2.5) имеем:

\[\frac{S_1}{S_2}=\frac{L}{l}\to L=\frac{S_1}{S_2}l\ \left(2.6\right).\]

Для того чтобы найти количество ходов поршней (число раз которое опустится малый поршень или поднимется большой) следует высоту поднятия груза разделить на расстояние на которое сдвигается большой поршень за один ход:

\[k=\frac{h}{L}=\frac{\eta NtS_2}{mgS_1l}=\frac{\eta Ntn}{mgl}.\]

Ответ. $k=\frac{\eta Ntn}{mgl}$



Читать дальше: равновесие тел.

236

проверенных автора готовы помочь в написании работы любой сложности

Мы помогли уже 4 396 ученикам и студентам сдать работы от решения задач до дипломных на отлично! Узнай стоимость своей работы за 15 минут!

краткое описание, устройство, принцип работы, характеристики

Обработка различных материалов под сильным физическим давлением позволяет выполнять штамповку, рубку, правку и другие операции. Подобные работы организуются в строительстве, на производствах, в транспортной сфере и автосервисах. Технические условия для них чаще всего создают посредством гидравлического пресса, который управляется непосредственно оператором без силовых вспомогательных узлов.

Общие сведения об агрегате

Прессовочное оборудование давно используется человечеством как простой в и то же время эффективный инструмент для оказания силового воздействия на заготовку. По мере развития концепции поршневых механизмов появлялись все более сложные вариации оборудования и сегодня на рынке можно найти технологичные пневмогидравлические и электрогидравлические модификации. Они работают посредством дополнительной силовой установки и не требуют прямого участия человека в этом процессе. Чем же на этом фоне выигрывают вертикальные гидравлические прессы, работающие от физической силы? Прежде всего, у них более низкая стоимость и полная независимость от стороннего энергоснабжения и приводных механизмов. Агрегат полностью автономен и требует лишь периодического обслуживания с заменой масла.

Конструкция пресса

Сразу надо подчеркнуть, что сегодня выпускаются модели разного типа, как в конструкционном, так и в функциональном отношении. К примеру, настольный гидравлический пресс может устанавливаться на стационарный верстак и выполнять мелкоформатную правку автомобильных запчастей. Классические вертикальные установки применяются на производствах в поточной штамповке различных изделий и заготовок. То есть как минимум у данного оборудования могут быть разные размеры.

Но, независимо от форм-фактора, в основе любого пресса такого типа лежит высокопрочная колонная станина с надежной платформой. На этой базе закрепляются функциональные узлы и вспомогательные детали. Типовое устройство гидравлического пресса предусматривает наличие двух цилиндров с разным диаметром, которые сообщаются между собой. Их ниши заполняются специальной жидкостью, которая не влияет на металл конструкции, но при этом выполняет задачи поддержки давления.

Принцип действия

Агрегаты работают по принципам гидростатики. В частности, действует закон, по которому давление, оказываемое на покоящийся газ или жидкость, будет равномерно передаваться по всем направлениям, связанным с этими средами. Это значит, что при оказании давления на один из вышеупомянутых цилиндров, жидкость во втором будет поднимать шток или поршень. При этом за счет разности между объемами цилиндров можно получить дополнительное усилие гидравлического пресса, которое и задействуется в оказании давления уже на заготовку. То есть если раньше данный механизм использовался как средство подъема, то по мере развития технологии был освоен и обратный эффект, успешно применяемый сегодня в металлопереработке. От операций деформирования заготовок инженеры постепенно перешли к механической резке, рубке и т. д.

Технические характеристики

Чтобы агрегат не разочаровал в процессе эксплуатации своими параметрами и возможностями, следует заранее ознакомиться с тем, по каким в принципе характеристикам оценивается подобное оборудование. Начать стоит с максимального усилия, которое выражается в тоннах. Это величина нагрузки, оказываемой поршнем на заготовку. Среднее усилие гидравлического пресса – 20 тонн, а крайние значения можно представить диапазоном от 5 до 50 тонн.

В бытовых условиях для гаража или небольшой слесарной мастерской вполне можно ограничиться нагрузкой до 10 тонн. На крупных же производствах, которые работают с твердотельными материалами, требуемый силовой потенциал может оставлять и более 50 тонн. К слову, термообработанные детали обслуживаются станками, усилие которых составляет 65 тонн. Чтобы не ошибиться в выборе нагрузки для конкретной заготовки, следует обращаться к манометрам – это встраиваемые в конструкцию прессов устройства, показывающие текущее рабочее давление.

Значимым технико-эксплуатационным параметром является и рабочий ход. Данная характеристика гидравлического пресса определяет максимальные размеры доступных для обработки деталей и в среднем варьируется от 110 до 235 мм. С точки зрения удобства обращения с заготовками будет нелишним заранее продумать и конструкционные особенности. Например, какой лучше агрегат подойдет – напольный или настольный. А также оценить высоту подъема пресса, которая тоже иногда выступает ограничителем для загрузки крупноформатных заготовок.

Подготовка пресса к работе

Перед выполнением технических операций следует детально ознакомиться с параметрами конкретного агрегата, что позволит минимизировать риск поломки. Далее проверяются следующие узлы и детали:

• Крепежные соединения. Затягиваются все гайки, кронштейны и винты. Особое внимание уделяется рукоятке, которая непосредственно направляет усилие на станок. Важно учитывать, что работа гидравлического пресса сопровождается высокими нагрузками и вибрациями. Если в конструкции изначально присутствует слабое место, то в процессе работы оно разболтается еще больше, что может привести к поломке или травме.
• Оценивается свободный ход всех движимых частей агрегата. При необходимости нужно заменить воду или техническое масло в цилиндрах. Например, каждую рабочую смену рекомендуется смазывать солидолом колонны прессов и плунжерные механизмы.
• Клапанные штоки и уплотнители плунжеров просматриваются на наличие физических дефектов. Чтобы своевременно ликвидировать возможные утечки жидкости, эти части следует проверять до и после работы.

Советы по обращению с технической жидкостью

В самой операции обновления воды и масла в гидравлическом оборудовании нет ничего сложного, однако есть хитрости, которые помогут сэкономить на этом расходнике. Например, эксплуатационные характеристики масла в виде термостойкости, адгезии и вязкости дольше сохранятся, если на всем периоде хранения и непосредственного использования жидкость предохранять от попадания мелкой пыли, сора и грязи. Также рекомендуется защищать состав от прямых солнечных лучей и попадания воздуха.

О потере рабочих свойств будет свидетельствовать потемнение жидкости, образование в составе шлаков и органических кислот. Опять же, сохранение эксплуатационных качеств имеет значение в первую очередь для самого гидравлического пресса, поверхностей его конструкции, которые имеют прямой контакт с техническим маслом и водяным наполнителем.

Если же масло засорилось, то не стоит торопиться с полной заменой. Можно выполнить его очистку при помощи специальных фильтров. В слесарных мастерских и на производствах для этих целей применяют мембранные устройства из перфорированной жести. Проволочные и матерчатые прослойки фильтра также позволят избавиться от мелких загрязнений.

Устранение неисправностей

О наличии поломок будут свидетельствовать нехарактерные стуки, чрезмерные вибрации или недостаточно мощное усилие при опускании клапана. Среди причин некорректной работы агрегата может быть завоздушивание в цилиндрах, неправильная регулировка конструкции, ошибки при замене клапанов и штоков, а также заклинивания отдельных функциональных деталей. В каждом случае будет своя последовательность действий, направленных на восстановление работоспособности оборудования, а в домашних условиях можно выполнить следующие ремонтные операции:

• Полная регулировка хода клапана гидравлического пресса, а также устранение зазоров и лишнего воздуха.
• Если обнаружены нестыковки в подключении труб для слива жидкости или других коммуникаций к системе цилиндров, то компенсировать нарушения можно будет дроссельными шайбами, правильно подобрав диаметр.
• Заедания и клины устраняются только в ходе разборки проблемного механизма. Профилактика подобных ситуаций выражается в своевременной и достаточной смазке рабочих поверхностей.

Правильный уход за станком

Чтобы не просто исключить риск названных выше неисправностей, но и продлить базовый эксплуатационный срок агрегата и его деталей, следует поддерживать его состояние в надлежащем виде. Залог исправной работы и долговечности – чистые внешние и особенно внутренние поверхности. Грязь, пыль, инородные предметы и прочий мусор – все это должно вовремя устраняться. Для дежурной протирки поверхностей используется хлопчатобумажная ткань, которая эффективно собирает не только загрязнения, но и влагу.

Поскольку ручной гидравлический пресс имеет в конструкции немало труднодоступных пазов и отверстий, то в комплексном уходе не обойтись без компрессора с клининговым пистолетом. Подача сжатого воздуха прочистит эти зоны, устранив забившиеся загрязнения. Еще один способ борьбы с грязью в труднодоступных местах – обработка тонкой палочкой с намотанной чистящей салфеткой или куском материи. Ткань изначально можно смочить в моющем средстве для металлических поверхностей.

Производители гидравлических прессов

Высокомощные агрегаты с качественной сборкой и элементной базой выпускают компании TORIN, Ombra и Sivik. В частности, хорошие отзывы получает агрегат TY50001 на 50 тонн от фирмы TORIN. Производитель AE&T, напротив, славится удачно скомпонованными станками малой производительности – например, можно выделить модификацию T61204 на 4 тонны, предназначенную для работы с деталями жесткой посадки. В отечественном сегменте выделяются компании «СОРОКИН» и «ШТОК», тоже по большей части предлагающие оборудование начального уровня. В качестве универсального гидравлического пресса на 20 тонн можно приобрести достойную модель SD0805C с ножным приводом от предприятия «Станкоимпорт».

Применение оборудования

Несмотря на морально устаревший принцип действия, а точнее, подход к его применению, гидросистемы на ручной тяге все еще используются в самых разных областях производства, строительства и бытового хозяйства. С помощью таких агрегатов изготавливают пиломатериалы, выдавливают пластики по формам, режут металлические заготовки и производят отбортовку. В обычных гаражах можно встретить настольный гидравлический пресс, который позволяет без помощи специалистов выполнять гибку отдельных частей кузова, деталей ходовой части и т. д. В профессиональных автомастерских на мощных станках выполняют правку валов, запрессовывают подшипники и втулки, а также исправляют крупноформатные элементы с большим сечением.

Заключение

Подбирая подходящее оборудование для оказания силового давления, следует учесть несколько моментов. Во-первых, базовые технико-эксплуатационные характеристики. Во-вторых, саму схему работы, обусловленную конструкционными и функциональными возможностями конкретного станка. И также не стоит забывать, что ручной гидравлический пресс входит в широкую группу оборудования, работающего под высоким давлением за счет жидкости. Будет нелишним в принципе оценить целесообразность приобретения именно такого типа прессовочной техники. Все-таки по удобству и нагрузочному усилию она уступает пневматическим и электротехническим аналогам. Но, с другой стороны, ручные гидросистемы дешевле стоят и не зависят от других источников энергии.

Пресс гидравлический, мобильный 2113 М

Назначение

Пресс переносной 2113М (манометрический) из нержавеющей стали производства ООО “Гидрогазкомплект”, может применяться для проведения поверок приборов измерения давления (датчиков давления, манометров, дифманометров и т.п.) методом сличения показаний образцового средства измерения с поверяемым, для опрессовки герметичности различных технических изделий и систем (краны, задвижки, клапаны и т.п.), а также как мобильный источник задания давления для лабораторных и производственных нужд, не требующий подключения наружных коммуникаций.

Напоминаем, что пресс не является средством измерения и обязательной сертификации не подлежит. Для поверки методом сличения, к прессу, рекомендуем приобрести наши образцовые средства измерения манометры МО-05.

Основная область применения пресса 2113М – в качестве вспомогательного устройства к приборам в органах государственной метрологической службы и на промышленных предприятиях, выпускающих и эксплуатирующих средства измерения давления. Пресс выпускается на подставке и удобен для применения в качестве стационарного пресса, с возможностью его жесткой фиксации к горизонтальной поверхности, через четыре технологические отверстия в подставке. Крепление соединяющее подставку и пресс позволяет развернуть пресс под любым углом в горизонтальной плоскости. Пресс не имеет измерительной части, и обязательной сертификации не подлежит. Предел допустимой основной погрешности определяется классом точности образцового средства измерения (образцового манометра).

Ручка штурвал

Пресс может комплектоваться трех рычажной ручкой (для удобства задания высоких давлений от 150 до 400 кг/см2. ), либо штурвалом (для удобства задания давления до 150 кг/см2). При оформлении заказа необходимо указать тип ручки. По желанию можно приобрести трех рычажную ручку и штурвал.

Штурвал

В качестве среды (рабочей жидкости) для передачи давления могут быть применены:

1. Спирт. В этом случае необходимо использовать в рабочей части внутреннего цилиндра и поршня (см. Рисунок 1) смазку ВНИИНП 282, предварительно удалив штатную смазку.
2. Масло.
3. Вода.

Устройство опрессовано на производстве давлением, равным 60 МПа (600 кгс/см2).

Конструктивные особенности:

Предыдущая версия пресса 2113

В изготовлении предыдущей версии пресса 2113 (фотография слева) использовалась сталь 45, которая подвергалась воздействию коррозии при попадании воды на рабочую поверхность цилиндров. Это неминуемо приводило к протечкам и преждевременной поломке пресса. Если вы сталкнулись с этой проблемой предлагаем ремкомплект (узел в сборе) к прессу 2113 производства ООО “Гидрогазкомплект”.

Основное отличие пресса 2113М от пресса 2113, разработанного в середине прошлого столетия, является:

1. Все детали пресса 2113М , соприкасающиеся с рабочей жидкостью (водой) изготовлены из высококачественной нержавеющей стали (08Х18Н).
2. Рабочее давление увеличено до 40 МПа.
3. Масса пресса составляет всего 10,5 кг.

Внимание

Просим учесть, что техническое усовершенствование пресса может иногда привести к непринципиальным расхождениям между прибором и текстом руководства по эксплуатации!

Подготовка к работе пресса 2113М

Перед началом работы необходимо завернуть маховик (штурвал) 6 по часовой стрелке до упора, открыть вентиль 10 резервуара 9 и вентиль 11, залить рабочую жидкость в резервуар 9. Через некоторое время жидкость появится в отверстии штуцера 7. С помощью накидной гайки 14 ввернуть в штуцер 7 контрольно измерительный прибор, подождать пока рабочая жидкость появится в отверстии штуцера 8. С помощью затяжной гайки 14 ввернуть в штуцер 8 поверяемый прибор. Полностью удалить воздух из внутренней полости пресса, для чего прогнать поршень 4 с рабочей жидкостью до упора, вращая штурвал 6 против часовой стрелки и по часовой стрелки несколько раз (до прекращения появления пузырьков в резервуаре 9). Закрыть вентиль 10 резервуара 9.

Порядок работы

Маховик (штурвал) 6 при открытом вентиле 10 вращать против часовой стрелки до упора (для заполнения рабочей жидкостью внутренней полости пресса). Закрыть вентиль 10, вращением маховика (штурвала) по часовой стрелке создать необходимое давление. Вентиль 11 используется для отсечки штуцера 8 при необходимости длительной выдержки на давление поверяемого прибора, а также используется как вариатор.

Cамоподжимный патрон

Также предлагаем доукомплектовать имеющийся у Вас пресс 2113 самоподжимным патроном.

Самоподжимной патрон изготавливается из высококачественной нержавеющей стали 12Х18Н10Т. Он устанавливается в пресс с помощью затяжной гайки (14). Самоподжимной патрон не требует применения гаечных ключей, поверяемый прибор присоединяется к патрону усилием руки, при этом обеспечивает герметичное соединение до 40МПа. Присоединительное соединение М20х1,5. На фотографии самоподжимной патрон установленный в пресс 2113М. Подробная информация в разделе “Вспомогательное оборудование”.

Что такое гидравлический пресс?

Гидравлический пресс широко используется в промышленности, он может быстро и эффективно выполнять тяжелые задачи по обработке.

При приложении небольшого усилия к гидравлическому прессу закрытая жидкость гидравлического цилиндра создает большую силу сжатия.

Гидравлический пресс был изобретен Джозефом Брамой в 1795 году.

Гидравлический пресс использует гидравлический рычаг вместо механического рычага.

Размер матрицы, длину хода и приложенное давление можно регулировать.

Гидравлический пресс может использоваться для обработки металла, пластика, дерева, резины и других материалов.

Его процессы включают формование металла, литье, гибку, ковку, волочение листов, холодное прессование, правку, отбортовку, штамповку и порошковую металлургию.

Гидравлический пресс может быть использован для производства электроприборов, автомобильных деталей, рельсов, ножей и самолетов.

Этот блог даст вам подробное введение в определение, историю, компоненты, типы, принципы работы и области применения гидравлического пресса.

Что такое гидравлический пресс?

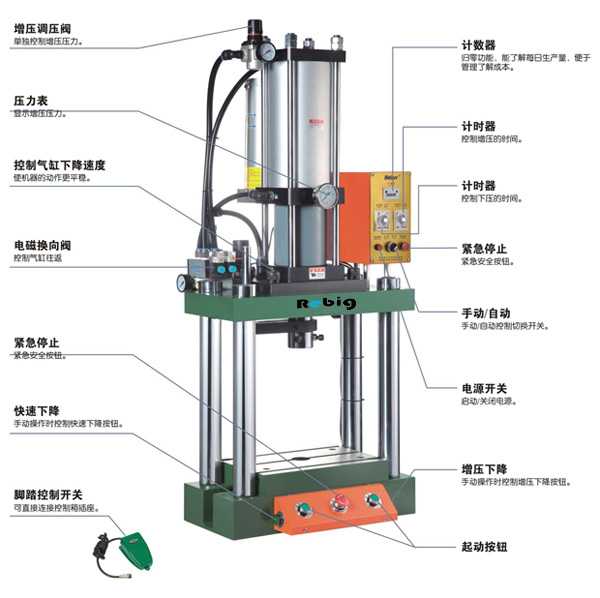

Гидравлический пресс в основном состоит из рамы, основания, системы питания и системы управления.

Гидравлический пресс в основном используется для формовки, правки и дробления металла.

Гидравлический пресс в основном приводится в действие гидравлическим цилиндром, а гидравлическая система спроектирована в соответствии с законом Паскаля.

В гидравлическом прессе поршень оказывает давление на жидкость.

Поршень эквивалентен насосу, который может генерировать механическую силу.

Когда давление действует на замкнутую жидкость, внешнее статическое давление равномерно передается во все стороны жидкости.

Давление в любой точке жидкости одинаково во всех направлениях, так что металл может формироваться под действием статического давления.

Таким образом, гидравлический пресс обеспечивает равномерное и плавное усилие на ползун при движении ползуна

Гидравлический пресс может выполнять крупномасштабные задачи по обработке и формовке металла, а его тоннаж может достигать 10000 тонн.

Прессы обычно используются для прессования материалов вместе или на отдельных объектах.

Прочие металлические детали узла вала или используемые для гибки и выпрямления материалов.

История гидравлического пресса

Исторический гидравлический пресс. Гравюра на дереве, опубликованная в 1876 году.

Гидравлические технологии имеют тысячелетнюю историю и связаны с потоком жидкости и технологиями управления.

Только в 18 веке англичанин Джозеф Брахма изобрел гидравлический пресс.

Он изобрел гидравлический пресс по принципу Паскаля.

В то же время он изобрел туалет, очень удобный для нашей жизни.

В то время сила гидравлического пресса для прессования объектов создавалась базовым гидравлическим цилиндром.

Используемый сегодня гидравлический пресс был модернизирован и широко используется в промышленности, сельском хозяйстве и других областях.

Для вас может быть выбран гидравлический пресс, подходящий для различных процессов, материалов и сценариев.

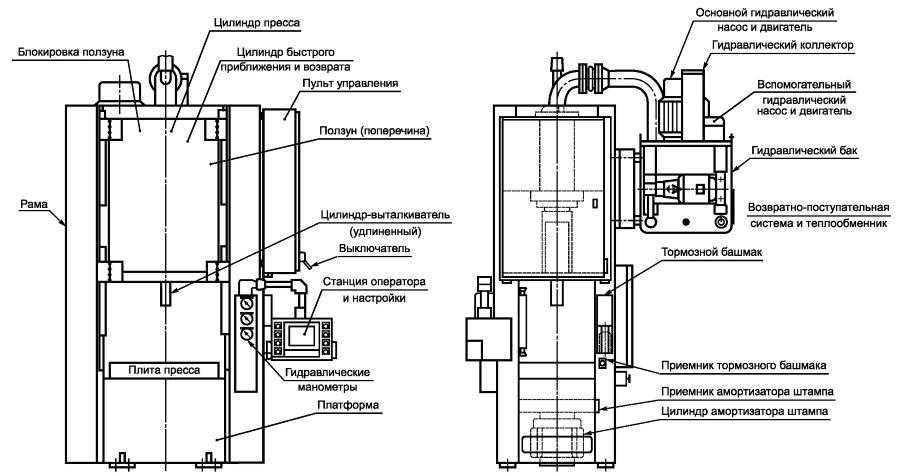

Основные части гидравлического пресса

Рама, рабочий стол и цилиндр составляют основную раму гидравлического пресса.

Гидравлический цилиндр является источником питания гидравлического пресса, в основном состоит из штока поршня, штока.

Гидравлический цилиндр может преобразовывать мощность жидкости гидравлической системы в кинетическую энергию для привода гидроцилиндра.

Масло хранится в масляном баке и соединяется со штоком поршня гидроцилиндра через трубы.

Когда гидравлическое масло подается на шток поршня, гидравлический цилиндр создает давление, приводящее в движение плунжер для обработки материала.

Гидравлический пресс использует двигатель для привода масляного насоса для преобразования механической силы в давление.

Концевой выключатель может регулировать высоту и толщину обрабатываемого материала.

Он также контролирует давление на заготовку, поддерживая заданный зазор между плитами.

Предохранительный клапан гидравлического пресса может сбросить избыточное давление прессованной металлической пластины.

Клапан ручного управления может регулировать давление, оказываемое ползунком на заготовку.

Электрическая коробка управляет переключателями и джойстиками машины через проводку и электрические соединения.

Как работает гидравлический пресс?

Принцип работы гидравлического пресса основан на принципе Паскаля.

Гидравлическая система гидравлического пресса включает гидроцилиндр, поршень и гидравлическую трубу.

Гидравлическая система обычно имеет два гидравлических цилиндра, заполненных гидравлическим маслом.

Гидравлическое масло обычно заливается в сервоцилиндры меньшего размера.

Давление создается, когда поршень соединен с сервоцилиндром.

Чтобы гидравлическое масло попало в больший гидроцилиндр через гидравлическую трубу.

Давление, прикладываемое к большему цилиндру и поршню, толкает гидравлическое масло обратно в сервоцилиндр.

Сила, приложенная сервогидравлическим цилиндром к гидравлическому маслу, заставляет главный цилиндр воспринимать большую силу.

Гидравлическая система и поршень прессуют, сгибают и формируют материалы вместе.

Несмотря на то, что существует много видов гидравлических прессов, принципы их работы в основном одинаковы.

Гидравлический насос обеспечивает питание гидравлического пресса.

Мощность и давление гидравлического пресса можно регулировать, изменяя тип насоса.

Насосы могут быть ручными, пневматическими и электрическими, а электрические и пневматические насосы могут генерировать более равномерное усилие.

Когда насос начинает работать, гидравлическое масло закачивается в гидравлическую систему, а затем находится под давлением.

После того, как гидравлическое масло попадет в поршень, оно будет создавать огромное давление, приводя в движение плунжер и пуансон, чтобы воздействовать на заготовку.

Гидравлический пресс может производить огромную энергию с небольшим усилием.

Заключение

Гидравлический пресс широко используется в обрабатывающей промышленности вместе с листогибочным прессом, станком для лазерной резки и другими машинами.

Понимание принципа работы и типов гидравлических прессов поможет вам выбрать правильную машину.

Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами для получения более подробной информации о машине.

Часто задаваемые вопросы

Что такое гидравлический пресс с Н-образной рамой?

Гидравлический пресс с Н-образной рамой имеет Н-образную раму, оснащенную напорным цилиндром, насосом и подвижной опорой.

Гидравлический пресс с рамой H оснащен ручным насосом, который обычно используется для мелкосерийного производства.

Что такое гидравлический пресс с С-образной рамой?

Рама С-типа с лучшей скоростью, точностью и эффективностью наведения.

С-образная рама более портативна и используется для фиксации и сборки деталей, разборки компонентов или установки подшипников.

Что такое четырехколонный гидравлический пресс?

Четырехколонный гидравлический пресс оснащен двумя гидроцилиндрами и центральной системой управления.

Давление и скорость сжатия регулируются, есть функция полуавтоматической циркуляции.

Давление гашения и рабочее давление также можно регулировать.

Четырехколонный гидравлический пресс может оказывать очень большое усилие на заготовку.

Что такое гидравлический пресс с роликовой рамой?

Этот гидравлический пресс может устанавливать подшипники, шестерни и шкивы на оси и ролики.

Может также использоваться для калибровки подшипников и запрессовки деталей вала.

Что такое правильный гидравлический пресс?

Этот гидравлический пресс используется для правки прямых валов, пластин и больших сварных деталей.

Каков основной принцип работы гидравлического пресса?

Гидравлический пресс работает по принципу закона Паскаля , который гласит, что при воздействии давления на замкнутую жидкость изменение давления происходит во всей жидкости.

Просмотр полный ответ на sphaera.co.uk

Каковы основные принципы гидравлики?

Основной принцип любой гидравлической системы очень прост: давление, приложенное в любом месте к массе жидкости, заставляет силу передаваться одинаково во всех направлениях, при этом сила действует под прямым углом к ​​любой поверхности, контактирующей с жидкостью. Это известно как закон Паскаля.

Просмотр полный ответ на sphaera.co.uk

Что такое простой гидравлический пресс?

Определение гидравлического пресса

: машина, в которой большая сила с медленным движением передается на большой поршень посредством силы жидкости в цилиндр, в котором он перемещается поршневым насосом малого диаметра, к которому приложена мощность.

Просмотр полный ответ на merriam-webster.com

Что такое физика гидравлического пресса?

Гидравлический пресс представляет собой сжимающее устройство, которое использует силу, воздействующую на жидкость, для создания результирующей силы в соответствии с законом Паскаля. На самом деле он был изобретен Джозефом Брамой, поэтому он также известен как Bramah Press.

Просмотр полный ответ на specac.com

Какие 3 основные детали необходимы для гидравлического пресса?

Компоненты гидравлического пресса включают два цилиндра, две трубы и два поршня.

Просмотр полный ответ на iqsdirectory.com

Как работает гидравлический пресс?

Для чего нужен гидравлический пресс?

Гидравлический пресс — это устройство, используемое для прессования материалов, помогающее в производстве, сборке и обслуживании. Он использует давление, создаваемое насосом, для вдавливания стального цилиндра в материал с заданной силой.

Просмотр полный ответ на granger.com

Для чего используются гидравлические прессы?

Гидравлические прессы обычно используются для ковки, обжатия, формовки, вырубки, штамповки, глубокой вытяжки и обработки металлов давлением. Гидравлические прессы также используются для растяжки, формирования резиновых прокладок и уплотнения порошка.

Просмотр полный ответ на en.wikipedia.org

Какой воздух используется в гидравлических прессах?

Гидропневматический пресс сочетает в себе гидравлическое масло и сжатый воздух для выполнения широкого спектра промышленных задач, таких как формование, клепка, гибка, штамповка и т. д.

Просмотр полный ответ на janesvilletool.com

Почему важен принцип Паскаля?

Принцип Паскаля, экспериментально подтвержденный факт, делает давление столь важным в жидкостях. Поскольку изменение давления передается без уменьшения в замкнутой жидкости, мы часто знаем о давлении больше, чем о других физических величинах в жидкости.

Просмотр полный ответ на pressbooks.uiowa.edu

Какое масло используется в гидравлическом прессе?

Гидравлическая жидкость или гидравлическая жидкость — это среда, с помощью которой мощность передается в гидравлическом оборудовании. Обычные гидравлические жидкости основаны на минеральном масле или воде.

Просмотр полный ответ на en.wikipedia.org

Какой металл используется в гидравлическом прессе?

На сегодняшний день наиболее распространенным материалом для изготовления гидравлических прессов является нержавеющая сталь, что делает их чрезвычайно прочными. Гидравлические прессы представляют собой универсальное тяжелое оборудование, поскольку они бывают одно- и многостанционными.

Просмотр полный ответ на сайте pressmaster-hydraulic-presses. com

Как работает гидравлическая машина?

Гидравлические машины используют энергию жидкости для выполнения работы. Типичным примером является тяжелая строительная техника. В машинах этого типа гидравлическая жидкость подается к различным гидравлическим двигателям и гидравлическим цилиндрам по всей машине и находится под давлением в соответствии с имеющимся сопротивлением.

Просмотр полный ответ на en.wikipedia.org

Что является примером принципа Паскаля?

Примеры основных применений Паскаля включают гидравлический кран, гидравлический подъемник, гидравлический домкрат и гидравлическую тормозную систему. Экскаватор, роющий яму, автомобиль, поднимаемый гидравлическим подъемником, и даже сжимающий тюбик зубной пасты применяют принцип Паскаля.

Просмотр полный ответ на Study.com

Что такое гидравлический закон Паскаля?

Закон Паскаля гласит, что давление, приложенное к замкнутой жидкости, будет без изменения величины передаваться в каждую точку жидкости и на стенки сосуда. Давление в любой точке жидкости одинаково во всех направлениях.

Просмотр полный ответ на sciencedirect.com

Где используется закон Паскаля?

Закон Паскаля используется при изготовлении гидравлических насосов, используемых в автомобильной промышленности. Он также широко применяется в прессовочных маслах, таких как оливковое масло и масло лесного ореха, для калибровки манометров, а также в таких устройствах, как отбойный молоток, распылители краски и тормоза грузовиков.

Просмотр полный ответ на unacademy.com

Где используется принцип Бернулли?

Принцип Бернулли Использование

Принцип Бернулли используется для изучения нестационарного потенциального течения, которое используется в теории поверхностных волн океана и акустике. Он также используется для аппроксимации таких параметров, как давление и скорость жидкости.

Просмотр полный ответ на byjus. com

Что такое Паскаль?

Паскаль (Па) — это единица давления или напряжения в Международной системе единиц (СИ). Он назван в честь ученого и математика Блеза Паскаля. Один паскаль эквивалентен 1 ньютону (Н) силы, приложенной к площади 1 квадратный метр (м ² ).

Просмотр полный ответ на techtarget.com

Почему в гидравлике используется жидкость?

Жидкости используются в гидравлических системах, потому что их труднее сжать, чем газы, поэтому они лучше передают силы — когда сила приложена к одному концу системы, она легко передается через систему.

Просмотр полный ответ на bbc.co.uk

Сколько давления может гидравлический пресс?

Наиболее распространенный диапазон для промышленных прессов составляет от 1000 до 3000 фунтов на квадратный дюйм.

Просмотр полный ответ на greenerd.com

Почему в гидравлическом лифте не используется газ?

Газ не используется в гидравлических машинах в качестве жидкости, потому что газ легко сжимается, и поэтому, если используется газ, энергия в основном уходит на сжатие газа. Поэтому в гидравлических машинах в качестве жидкости используется жидкость.

Просмотр полный ответ на physics.stackexchange.com

Сколько существует типов гидравлических прессов?

Гидравлический пресс с четырьмя колоннами и четырьмя балками, гидравлический пресс с четырьмя колоннами и тремя балками и гидравлический пресс с четырьмя колоннами и двумя балками — это различные категории, доступные в последнее время. Эти прессы настоятельно рекомендуются для применений, где большое внимание уделяется давлению.

Просмотр полный ответ на Whyps.com

Что такое формула гидравлического подъема?

Физика. Одно из физических уравнений, применимых к технологии гидравлических подъемников, звучит так: «давление x площадь = сила». Это помогает определить давление, необходимое для жидкости в поршне, чтобы создать силу, достаточную для подъема и перемещения объекта.

Просмотр полный ответ на sciencing. com

Что такое принцип Бернулли простыми словами?

В гидродинамике принцип Бернулли гласит, что увеличение скорости жидкости происходит одновременно с уменьшением давления или уменьшением потенциальной энергии жидкости.

Просмотр полный ответ на skybrary.aero

Что такое принцип объяснения машины?

Принцип работы машины: производительность машины равна затратам труда. Все машины работают по принципу, когда усилие меньше нагрузки, они должны пройти большее расстояние, чтобы выполнить ту же работу.

Просмотр полный ответ на toppr.com

Какой клапан используется в прессе?

Предохранительный клапан: предохранительный клапан используется для сброса или контроля давления всякий раз, когда оно превышает предел клапана. Манометр: эта часть используется для измерения давления. Гидравлический цилиндр: представляет собой механический привод, который используется для создания однонаправленной силы за счет однонаправленного хода.

Просмотр полный ответ на studentlesson.com

← Предыдущий вопрос
Какой процент детей в детском саду умеет читать?

Следующий вопрос →
Можно ли пожертвовать человеческую кожу?

Гидравлический машинный пресс: работа, типы, детали, схема,

Гидравлический пресс представляет собой машинный пресс, создающий сжимающее усилие за счет использования гидравлического цилиндра. Это устройство, которое используется для подъема тяжестей с приложением гораздо меньшей силы.

Гидравлический пресс изобрел Джозеф Брама в Англии. Он выполнил проект в 17 веке (1795). Bramah, который также разработал материал для смыва унитаза, используемый в нашей повседневной жизни.

Прочтите: Все, что вам нужно знать о сверлильном станке

Работа гидравлического пресса основана на законе Паскаля. Этот закон гласит, что интенсивность давления в статической жидкости передается одинаково во всех направлениях.

Содержание

• 1 Working principle
• 2 Applications of Hydraulic press
• 3 Parts
  • 3. 1 Join our Newsletter
• 4 Types
• 5 Specification
• 6 Advantages and disadvantages of hydraulic pressing machine
  • 6.1 Advantages:
  • 6.2 Недостатки:
  • 6.3 Пожалуйста, поделитесь!

Принцип работы

Принцип работы гидравлического пресса достаточно интересен и прост. Как упоминалось ранее, он использует закон Паскаля для своей работы. Два цилиндра разного диаметра. Первый цилиндр большего диаметра несет плунжер, другой маленький цилиндр несет плунжер.

Эти два цилиндра соединены трубой, в которой находится жидкость, по которой передается жидкость. Всякий раз, когда небольшое усилие прикладывается к поршню в направлении вниз, создается давление. Это давление создается жидкостью, находящейся в контакте с плунжером.

Давление одинаково передается во всех направлениях, и пусть поршень играет свою роль в направлении вверх. В то время как более тяжелый вес, размещенный на поршне, движется вместе с ним.

Вы можете просмотреть видео ниже, чтобы получить полное представление о том, как работает гидравлический пресс:



Применение гидравлического пресса

Ниже приведены области применения гидравлического пресса:

Благодаря широкому применению этого пресса, он используется для преобразования любого металлического блока в лист. Станок используется для штамповки, ковки, обжимки, формовки, глубокой вытяжки, штамповки, обработки металлов давлением.

Некоторые другие области применения включают:

• Термопласты
• RTM (трансферное литье смолы)
• Композиты
• Молдинг из углеродного волокна
• GMT (перенос на стеклянный мат) и
• SMC (листовые композиты)

Запчасти

Гидравлический пресс состоит из основных частей, в том числе:

Защитная дверца: защитная дверца представляет собой корректирующие ворота, которые позволяют исправить любую заготовку при повреждении.

Концевой выключатель : эта часть предотвращает перемещение предмета в механизме. Он механически управляется движением объекта.

Клапан ручного управления : помогает выполнять операцию вручную с помощью клапана.

Предохранительный клапан: предохранительный клапан используется для сброса или регулирования давления всякий раз, когда оно превышает предел клапана.

Манометр : эта часть используется для измерения давления.

Гидравлический цилиндр : представляет собой механический привод, который используется для создания однонаправленной силы посредством однонаправленного хода.

Масляный бак : это резервуар, который используется для хранения и подачи гидравлического масла.

Подпишитесь на нашу рассылку новостей

Проходная пластина: эта пластина высокой прочности используется для оказания давления на заготовку.

Жиклерное отделение : заготовка размещается в этой части так, чтобы ее можно было прижать. Его можно подогнать под любую форму и размер изделия.

Типы

Гидравлические прессы делятся на пять различных типов, которые играют свою эффективную роль в зависимости от функции. К ним относятся:

Четырехколонный гидравлический пресс: Этот тип отличается широкими возможностями, что делает его пригодным для большинства операций прессования, таких как гибка, штамповка и т. д. штамповка, ковка и т. д. Без каких-либо внешних креплений.

Одностоечный гидравлический пресс: также известен как C-тип. Он имеет только один столбец и фрейм c-типа, как и было названо.

Горизонтальный гидравлический пресс: давление прикладывается горизонтально или параллельно оси машины. Заготовка остается между вертикальной пластиной.

Вертикальный гидравлический пресс: В отличие от одностоечного пресса, этот тип имеет две колонны и перекладину, соединенную с колоннами. Тем не менее, давление применяется вертикально.

Прочтите: Все, что вам нужно знать о строгальном станке

Спецификация

Гидравлический пресс может быть указан в соответствии со следующими параметрами:

• Вертикальное или нисходящее движение.
• Рамка, которую они несут.
• Максимальная нагрузка прессования.
• Возвратная емкость автомата.
• Номер цилиндра внутри машины.
• Ход поршня.
• Типы цилиндров одинарного или двойного действия.
• Скорость ползуна в мм/сек.
• Электроэнергия, потребляемая машиной в кВт. Наконец,
• Способ работы (автоматический или полуавтоматический).

Преимущества и недостатки гидравлического пресса

Преимущества:

Ниже приведены преимущества гидравлического пресса:

• Он работает тихо и прохладно, потому что меньше движущихся частей.
• Создается высокое давление.
