Система водоснабжения состоит не только из труб, выполняющих транспортировку воды к точкам подачи. Она включает в себя устройства и механизмы, позволяющие стабилизировать работу трубопровода.

Одним из таких элементов является редуктор давления воды в системе водоснабжения — прибор решает проблемы, связанные с изменениями напора жидкости. По-другому его называют редукционным клапаном.

Разберемся, в каких случаях необходимо применять редуктор, как работает устройство, и каковы особенности конструкции разных модификаций. Кроме того, опишем технологию монтажа и приведем пример регулировки редукционного клапана.

Содержание статьи:

• Что такое редуктор давления?
  • Назначение и принцип работы
  • Виды и особенности конструкции
• Правила монтажа и регулировки
• Выводы и полезное видео по теме

Что такое редуктор давления?

РДВ (редуктор давления воды) устанавливают не на все системы. Например, в типовых городских квартирах, где водоподача осуществляется в централизованном порядке, его не найти. Но это не значит, что давление не регулируется, просто устройство установлено на участке трубопровода до .

Автономное водоснабжение, как и централизованное, также нуждается в регулировке давления. Она необходима и на промышленных предприятиях, фермах, общественных заведениях – везде, где функционирует система водоподачи. Рассмотрим более подробно, какую роль играет редукционный клапан и так ли он необходим.

Дополнительная установка РДВ во внутриквартирной разводке обеспечивает стабильность температуры воды вне зависимости от действий соседей по включению/выключению кранов

Назначение и принцип работы

Простой по своей конструкции механизм, тем не менее, выполняет очень важные функции. Он защищает не только саму систему водоснабжения от перепадов давления, но и оборудование, подключенное к ней и чутко реагирующее на изменение напора воды.

Несколько причин, заставляющих установить РДВ:

Галерея изображений

Фото из

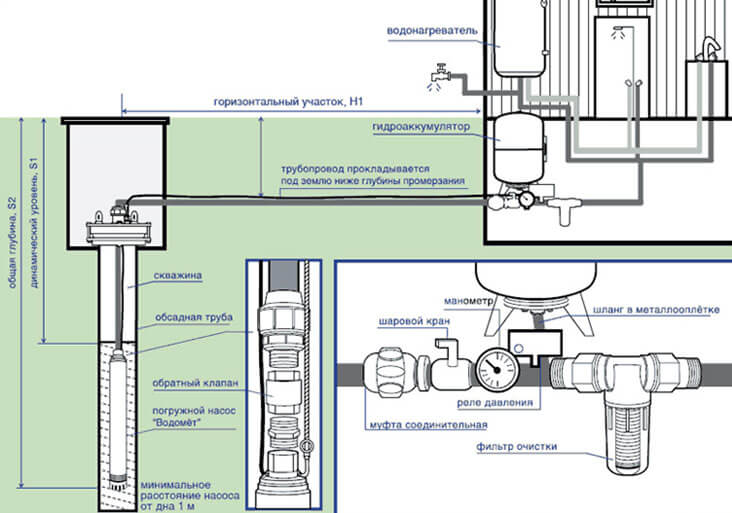

Защита насосов и насосных станций

Безопасный монтаж водонагревательного оборудования

Регулировка подачи и расхода воды

Устранение шума в трубах

Только при стабильном  нагревательное оборудование отрабатывает свой срок службы и не требует частого ремонта. Замечено, что если в обвязке бойлера присутствует редуктор, стабилизирующий напор воды, оборудование работает дольше, а его запчасти не так быстро изнашиваются.

В городских многоэтажках редукционные клапаны устанавливают в узлах, соединяющих общедомовые системы с центральной магистралью, а также на стояках ХВС и ГВС

Основная функция водяного редуктора давления – регулировка напора воды в трубопроводе, защита от гидроударов и других неприятностей, связанных с резким увеличением или скачками давления. Чаще всего редуктор устанавливают между клапаном подачи воды в автономную или внутреннюю систему и точкой потребления.

Работа редукционного клапана заключается в автоматической регулировке, то есть для полноценного функционирования не нужно подключать дополнительную аппаратуру или механизмы. В случае повышения водяного давления устройство самостоятельно уменьшает показатели, благодаря чему подача воды в котлы, бойлеры и краны нормализуется.

Описание процесса работы:

• или централизованной системы перемещается с определенным стабильным давлением;
• по техническим или другим причинам происходит скачок давления, появляется риск выхода из строя подключенного к системе водоснабжения оборудования;
• вода под увеличенным напором попадает в редуктор, воздействует на пружину или мембрану;
• сечение клапана автоматически уменьшается, вслед за этим снижается давление;
• к точкам водоразбора жидкость попадает под давлением, не превышающим установленные нормы.

Возникающий в системе водного обеспечения скачок давления называют .

Он может случиться и в многоэтажном доме, и в коттедже, а результатом внезапного повышения нормативных параметров является вышедшее из строя дорогостоящее оборудование или элементы трубопровода.

Редуктор в системе отопления или водоснабжения – это дополнительная страховка от аварии, протечки, затопления с неприятными последствиями для владельцев жилья, а иногда и «нижних» соседей

Таким образом, РДВ – это основной инструмент для предотвращения нежелательных последствий от гидроударов, который можно самостоятельно установить в домашней системе водообеспечения.

С нормативной базой можно ознакомиться в документации – ГОСТР 55023, ГОСТ 12678, методической литературе НИИ Сантехники.

Виды и особенности конструкции

Бытовые регуляторы следует отличать от промышленных и коммерческих, и не только по размеру. У домашних производительность гораздо ниже – в среднем 3 м³/ч, тогда как у промышленных клапан-редукторов для понижения давления воды она достигает 15 м³/ч и выше.

Бытовые приборы обычно присоединяют к системе водоподачи муфтовым способом, а более производительные устанавливают на магистральных линиях при помощи фланцев.

Практически все редукторы производятся из металлов, чаще – из латуни или латунных сплавов. Корпус выполнен в виде крестовины, боковые патрубки предназначены для резьбового подключения к трубопроводу, верхний и нижний – для дополнительных приборов, например, манометра.

Существует два вида редукторов, отличающихся по конструкции:

• поршневые;
• мембранные.

Они названы по главному действующему элементу, расположенному внутри корпуса.

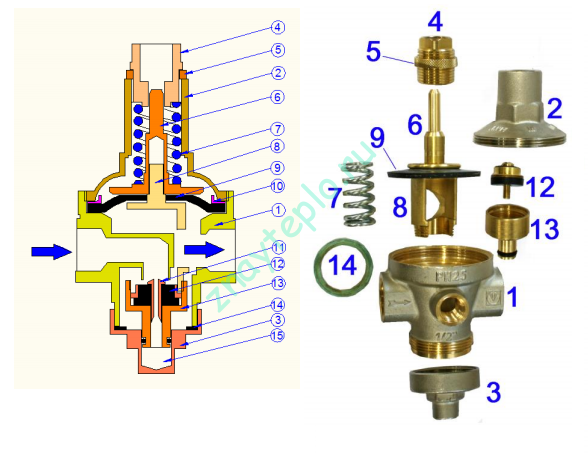

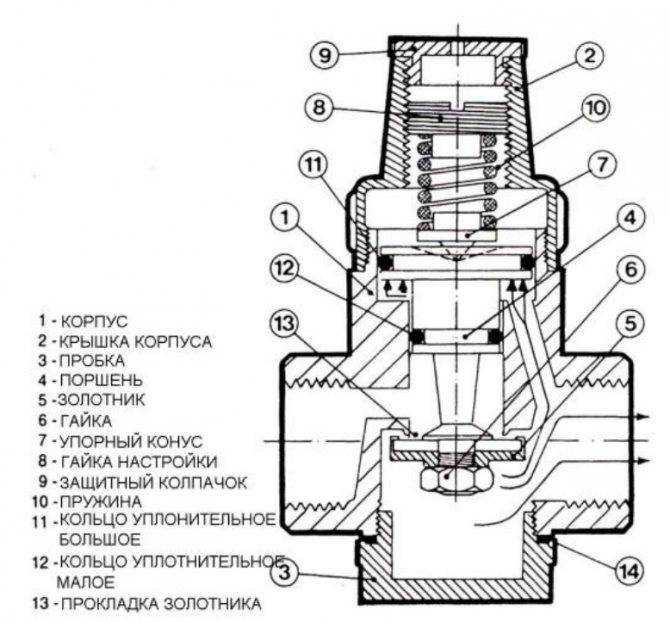

Поршневые редукторы. Рабочей деталью первой категории является поршень или поршневый узел, который под воздействием пружины закрывает створ.

Образец редуктора с поршневым механизмом. Обычно приборы такого типа рассчитаны на температуру до +80˚С, но точные параметры указаны в паспорте изделия (+)

Когда вода начинает поступать под увеличенным напором, пружина давит на поршень, он уменьшает проходное сечение. Таким образом, жидкость во входной камере находится под большим давлением, чем в выходной. Следовательно, напор в разводке, находящейся после редуктора, сохранятся в норме.

Поршневые регуляторы давления используют для систем водоснабжения и отопления, если температура горячей воды и теплоносителя не превышает установленной производителем верхней границы.

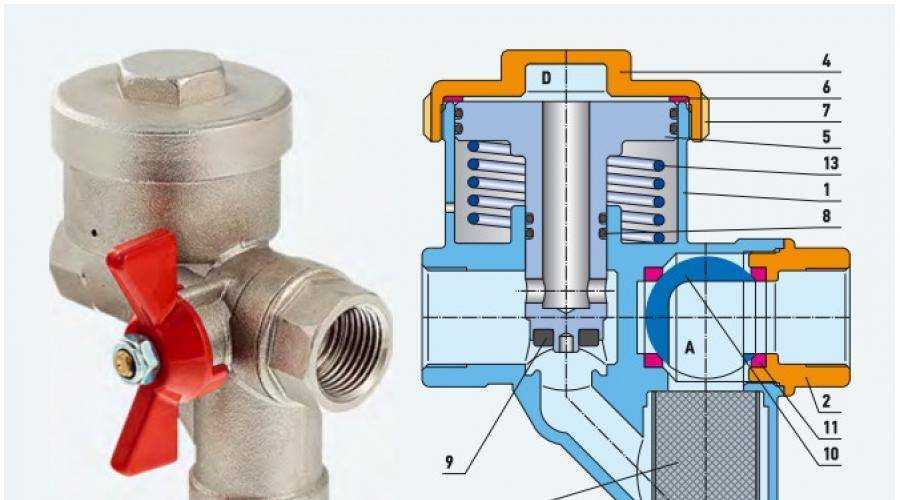

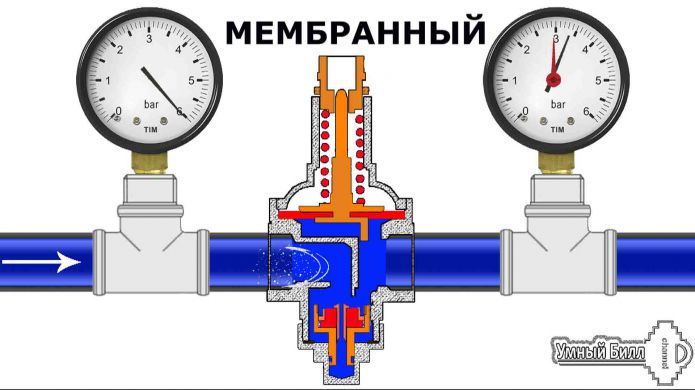

Мембранные редукторы считаются более мощными, прочными, износостойкими, менее чувствительными к плохому качеству жидкости в трубах. Однако и стоимость их выше, чем поршневых аналогов.

Образец редуктора с мембранным механизмом. Долгий срок службы объясняется особенностями конструкции – внутри корпуса нет деталей, трущихся друг о друга (+)

Принцип работы мембранного редуктора похож на выше описанный. Вода поступает под высоким давлением во входную камеру, давит на шток. Под напряжением, созданным пружиной и штоком, образуется щель, через которую вода попадает на выход уже с меньшим давлением.

Мембранные модели, отличающиеся большей пропускной способностью и прочностью, способны снижать давление с 25 бар и более до 6-7 бар и даже ниже.

Если давление на входе в пределах нормы, жидкость свободно перемещается через редуктор, не меняя своих параметров.

Правила монтажа и регулировки

Если присутствуют навыки работы с трубами, то установкой РДВ можно заняться самостоятельно. Новичкам экспериментировать не стоит, лучше для ответственно работы пригласить сантехника.

Монтаж производится в следующем порядке:

1. Приобретаем пару изделий – для холодной и горячей воды, лучше мембранного типа. Также готовим инструменты и расходный материал для герметизации – фум-ленту или паклю, смазку. Потребуются ключи и инструмент для нарезки резьбы.
2. Отключаем воду в стояках, заранее оповестив соседей.
3. Устанавливаем на трубу входной вентиль после счетчика перед запорным краном. Используем резьбовой способ.
4. Сначала фиксируем фильтр грубой очистки, затем редуктор.
5. Герметизируем места соединения.
6. При необходимости устанавливаем манометр. Располагаем его так, чтобы циферблат был хорошо виден.
7. Подключаем регулятор к , герметизируем.

После установки подключаем воду, отворачиваем шаровые краны и тестируем оборудование.

Один из вариантов монтажа регулятора давления в квартирную систему водоснабжения. Расположение РДВ между шаровым краном и счетчиком считается технически обоснованным и наиболее удачным

Последовательность установки регулятора в доме такая же, как при квартирном монтаже.

Большая часть регуляторов давления производится и продается с заводскими настойками. Нормой давления считается значение 3 бара. Если требуется уменьшить или увеличить заданные параметры, регулировку можно произвести самостоятельно.

Редукторы давления имеют разную конструкцию, поэтому регулировка производится тоже по-разному, согласно инструкции. Но обычно требуется какой-то один простой инструмент – или отвертка, или ключ

Пример регулировки своими руками. Первоначально на редукторе с манометром установлено давление 6 бар, необходимо изменить на 3 бара.

Галерея изображений

Фото из

На отрезке системы водоснабжения, где происходит регулировка, необходимо на время сбросить давление – перекрыть краны

С помощью отвертки поворачиваем крепежный винт, чтобы ослабить фиксацию регулировочного механизма

Используя шкалу, меняем действующее давление (6 бар) на необходимое (3 бара), слегка поворачивая зеленую рукоятку

Отверткой плотно закручиваем винт, затем тестируем систему, обеспечив подачу воды – открываем краны

Шаг 1 – сброс давления

Шаг 2 – ослабление винта

Шаг 3 – установка нужного давления

Шаг 4 – затягивание винта

В результате давление на входе и выходе должно стать разным. На входе, как и первоначально – 4,5 бара, на выходе после регулировки – 3 бара.

Этот способ простой, выполняется прямо на месте. Снимать устройство с трубы не обязательно. Регулировка на столе производится, когда вместо старого устройства устанавливается новое или когда редуктор монтируется впервые.

Устройство без манометра обслуживать сложнее, так как невозможно контролировать показатели. Обычно подкручивают наугад, ориентируясь по результату. Но мы все же рекомендуем воспользоваться временно манометром, вставив его вместо заглушки.

Выводы и полезное видео по теме

Профессиональный взгляд на редукторы давления:

Полезная теория:

Подсказки по регулировке могут содержаться и в инструкции по эксплуатации устройства. Если ее нет (что возможно при заказе редуктора в Китае), догадаться о способе изменения параметров можно, внимательно изучив конструкцию прибора.

В случае затруднений рекомендуем обращаться к профессиональным сантехникам, которые точно знают, как можно быстро и правильно отрегулировать напор воды в квартире. С ними же можно посоветоваться по выбору подходящего регулятора.

Поделитесь с читателями вашим опытом использования редуктора давления для системы водоснабжения. Расскажите, на чем основывался выбор устройства, и довольны ли вы приобретением. Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

Редукционный клапан ADCA



• Редукционные клапаны (регуляторы давления после себя) АСТА
• Редукционный клапан ADCA
• Редукционный клапан BROEN Clorius TD-57
• Редукционные клапаны Danfoss



Важным параметром для правильного функционирования и продолжительной исправности трубопровода является значение давления в системе. При низком давлении рабочая среда будет поступать к потребителю с перебоями или не будет поступать вовсе. При слишком высоком давлении велика вероятность прорыва трубопровода и выведение его из эксплуатации на время поиска места утечки и последующего ремонта.

Незаменимым элементом в системе труб является клапан редукционный, необходимый для регулировки давления. Ингода его так и называют – регулятор давления.

Прежде чем узнать, где его можно купить в Самаре и с доставкой по России, разберёмся в его устройстве.

 Принцип работы

 Вы когда-нибудь пережимали поливочный шланг, чтобы струя била дальше? Примерно так работает редукционный клапан, но цель его работы иная – поддержание постоянного давления в трубопроводе после него.

 При падении давления перед регулятором, в его пилотном клапане открывается канал, через который рабочая среда покидает камеру над мембраной, увеличивая площадь сечения. Таким образом, давление после регулятора не меняется.

 При повышении давления перед регулятором происходит обратная манипуляция: в пилотном клапане открывается другой канал, через который рабочая среда поступает в камеру над мембраной, выгибая её в сторону седла. Сечение сокращается, давление в трубе после регулятора остаётся прежним.

 Редукционный клапан позволяет поддерживать заданное давление в системе, даже если уровень рабочей среды меняется.

Благодаря этому свойству, он незаменим для систем:

• водоснабжения;
• отопления;
• пожаротушения.

Где купить

Компания «Кубометр» предлагает купить редукционный клапан в Самаре или с доставкой по России. Основное преимущество компании в том, что она является официальным распространителем продукции отечественных производителей. Весь перечень водопроводной арматуры «Кубометр» получает напрямую с производств, что позволяет быть уверенным в следующем:

• в конструкции предлагаемых клапанов использованы только проверенные детали;
• на каждом производстве организован входной контроль сырья и деталей;
• регулятор давления имеет в конструкции самопромывный фильтр, что увеличивает срок бесперебойной эксплуатации;
• каждый клапан проходит приёмочные испытания на выходе с производств.

Чтобы получить регулятор давления с гарантией качества и по отличной цене, достаточно оставить заявку и дождаться звонка менеджера компании «Кубометр». Вы получите подробную консультацию и сможете заказать подходящий регулятор давления отечественного производства.



Компания КУБОМЕТР поставляет редукционные клапаны (регуляторы давления после себя) в следующие города:

Самара, Тольятти, Оренбург, Уфа, Саратов, Казань, Ижевск, Ульяновск, Саранск, Димитровград, Пенза, Салават, Чебоксары, Йошкар-Ола, Красноярск, Пермь, Иркутск, Нижний Новгород, Барнаул, Новосибирск, Екатеринбург, Ростов-на-Дону, Краснодар, Липецк, Тула, Рязань, Тамбов, Челябинск, Тюмень, Сыктывкар, Вологда, Петрозаводск, Владимир, Иваново, Ярославль и т.д.

Редукционный клапан — необходимый элемент в большинстве жидкостных систем, который поддерживает давление на выходе на постоянном уровне. Поэтому он ещё известен как

регулятор давления после себя. Разумеется, во всех случаях, когда мы имеем дело с давлением, необходимо выбрать надежного поставщика, который обеспечит поставки качественного оборудования и именно в той комплектации, в которой Вам нужно.

Компания «КУБОМЕТР» – официальный дистрибьютор производителей АСТА, мы хорошо знакомы с их продукцией и готовы предложить Вам квалифицированную помощь в подборе оборудования а также привлекательные цены поставки.

АСТА — известный российский бренд регулирующей арматуры, хорошо зарекомендовавший себя на этом рынке.

Преимущества продукции АСТА:

• использование только высококачественных европейских комплектующих в конструкции клапанов;
• 100% комплектующих проходят входной контроль качества на производстве;
• в обвязке клапана устанавливается самопромывный фильтр, что значительно увеличивает срок эксплуатации клапана;
• клапан АСТА не требует обслуживания в ходе эксплуатации;
• 100% готовых клапанов АСТА проходят на выходе из производства тест на герметичность.

Клапан редукционный АСТА — качественное устройство, выполненное с использованием европейских комплектующих специально для российского потребителя.



Редукционные клапаны пилотного действия АСТА серий Р01 и Р02

Клапаны АСТА Р01 и Р02 контролируются энергией рабочей среды, которая в свою очередь подается на управляющий пилот. Управление гидравлическое.

Сфера применения регулирующих клапанов достаточна широка в сферах и областях промышленности (зависит от типа управления):  регулятор давления «после себя», регулятор давления «до себя», регулятор расхода или уровня воды,  клапан запорного типа с электромагнитным управлением. Клапаны применимы в таких областях, как:

• Распределение воды и орошение
• Пожаротушение
• Промышленность и т.д.

Клапаны подразделяются на типы:

• Мембранный  Р01 ( который содержит только мембрану)
Клапан АСТА Р01 достаточно простой в сборке, имеет экономичную конструкцию
• Мембранно-плунжерный  Р02 (содержит мембрану с плужером)
Данный клапан имеет высокоточные настройки и тонкую регулировку, обладая при этом большим спектром нагрузок.





                                         АСТА Р01                                                   АСТА Р02

Плюсы клапанов АСТА Р01:

• Недорогая цена, простота в применении
• Работа в свободных диапазонах
• Точная регулировка – низкие расходы
• Высокая герметичность за счет армированной нейлоном мембране
• Встроенный самопромывной фильтр
• Установка на горизонтальном и вертикальном трубопроводе

Плюсы клапанов АСТА Р02:

• Корпус клапана –  это полнопроходная конструкция из чугуна
• Клапан уменьшает сопротивление потока рабочей среды, возможность появления риска турбулентности и шумов в рабочем потоке
• Имеет самопромывной фильтр в пилотной обвязке
• 100% герметичность достигается за счет плунжера из оцинкованной стали,  седловое уплотнение
• Внутренние элементы клапана исполнены из оцинкованной стали
• Прост в эксплуатации, не требуют демонтажа с трубопровода
• работает на больших перепадах давления.  Этому способствует большой объем камеры

Пилотные клапаны АСТА Р01 и Р02 в разработке представлены следующими видами:

АСТА Р01/02 и Р02/02– клапан (регулятор) давления «после себя»
АСТА Р01/03 и Р02/03 – клапан (регулятор) давления «до себя»
АСТА Р01/04 и Р02/04 – клапан соленоидный с электромагнитным управлением
АСТА Р01/06 и Р02/06 – клапан поплавковый

Спец. исполнение регулирующих клапанов АСТА Р02

АСТА Р02/05 – предохранительный клапан, с защитой от гидроудара
АСТА Р02/07 – регулятор min и max уровня жидкости
АСТА Р02/08 – высокоточный регулятор подпора
АСТА Р02/09 – автоматический регулятор расхода
АСТА Р02/10 – аварийный запирающий клапан



---



Редукционный клапан пружинный АСТА Р04

Важным условием безаварийного функционирования водопроводных труб является обеспечение уровня давления воды, соответствующего нормам. Для этого используется пружинный редукционный клапан, который также может называться «клапан поддержания давления» или «клапан понижения давления», т. к. он выполняет обе эти функции.



Пружинный редукционный клапан АСТА Р04 – современная модель, разработанная в рамках программы импортозамещения, и прошедшая испытания и тестовую эксплуатацию. Применение такого регулятора перепада давления не ограничено областью водоснабжения, он также может устанавливаться в сетях отопления, охлаждения, пожаротушения и др.

СОВМЕСТИМОСТЬ. Клапан регулировки давления пружинный АСТА Р04 пригоден для работы с водой (питьевой, морской, технической), сжатым воздухом, газами и жидкостями, кроме пара, вязких сред и воспламеняющихся газов.

ТЕМПЕРАТУРНЫЙ ДИАПАЗОН. t рабочей среды от -10°С до +75°С (по запросу возможно изготовление пружинного регулятора давления АСТА Р04 с рабочей температурой до +190°С).

ДЕТАЛИ ИЗДЕЛИЯ. В производстве используется бронза или нержавеющая сталь для корпуса, материалы для крышки, уплотнения и других элементов определяются в зависимости от требуемых технических характеристик в процессе будущей эксплуатации.

ТИПОРАЗМЕРНЫЙ РЯД. Диаметр проходного значения клапана поддержания/понижения давления АСТА Р04 может быть выбран из интервала 15-150 мм по таблице с соответствующим каждому значению коэффициенту пропускной способности Kvs.

ДАВЛЕНИЕ. Входное значение может быть 16, 25 или 40 бар, выходное – 0,5 до 20 бар, при этом минимальный перепад давления на редукционном клапане АСТА Р04 – 1 бар.

ИСПОЛНЕНИЕ. Присоединение может быть осуществлено на фланцы (по DIN EN 1092) или резьбу (по ISO 228). Внутренние части при необходимости могут быть заменены. На пружинный регулятор давления АСТА Р04 может быть установлен манометр (отверстие для него 1/4″). Встроенный фильтр из нержавеющего материала.



Регулятор давления АСТА Р04 выпускается с различными материалами и типами присоединений:

1)             Клапан редукционный АСТА Р04 с PN 16 бар для DN 15-32, резьбовым присоединением

2)             Клапан редукционный АСТА Р04 с PN 25 для DN 40-50, с PN 40 для DN 15-32, резьба

3)             Клапан редукционный АСТА Р04 с PN 16/25/40 для DN 15-150, фланцевое присоединение

---



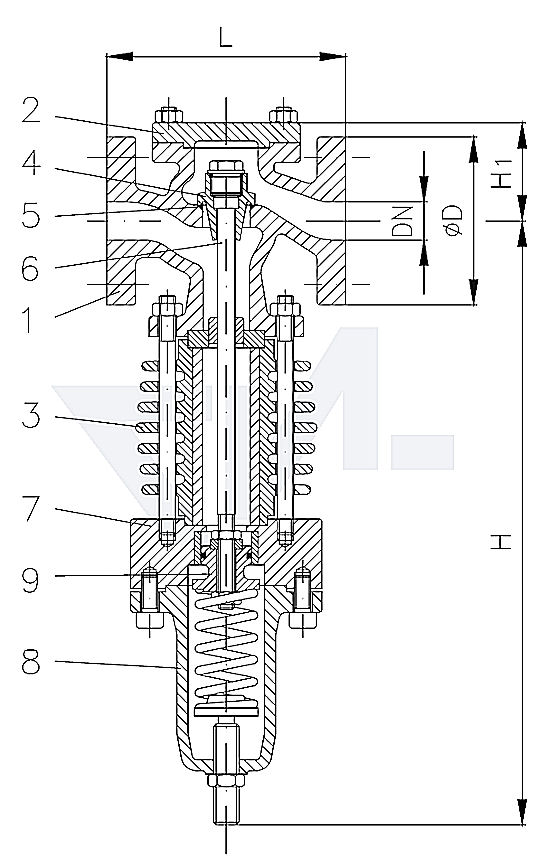

Регулятор давления после себя АСТА серия Р05

Причиной прорыва трубы может стать повышенное давление в трубопроводе, который способен возникнуть в случае отсутствия или неисправности такой регулирующей арматуры, как клапан редукционный, или как его еще называют, регулятор перепада давления.

Особой надежностью и безопасностью в эксплуатации характеризуется фланцевый пружинный клапан редукционный АСТА серия Р05, выравнивающий давление согласно заданному интервалу значений 1,5 – 6 бар или 5-12 бар на выбор.

Принцип работы пружинного редукционного клапана перепада давления

Для приведения давления к необходимому уровню, поршень будет сжимать пружину, которая переместит подвижный блок и клапан перейдет из открытого в закрытое положение. В случае если давление снизилось, регулятор АСТА Р05 будет полностью открытым, а при остановке подачи воды он будет поддерживать давления в системе.

Требования к условиям эксплуатации для регулятора давления АСТА Р05

1)             В системах водо- и теплоснабжения, охлаждения, ирригации, а также в области пожаротушения и коммунального хозяйства, в промышленном секторе допустимо применять клапан редукционный АСТА Р05 для DN 50-150 мм.

2)             Рабочей средой для регулятора давления АСТА Р05 может служить вода, воздух и другие жидкости с температурой от -10°С до +150°С и PN от 16 до 40 бар включительно.

3)             В стандартном исполнении регулирующий клапан перепада давления АСТА серии Р05 монтируется на фланцы (по EN 1092/2), но по запросу возможны другие варианты.

Специфика используемых материалов и конструктивных решений

• Основные детали фланцевого регулятора давления АСТА Р05 выполнены из прочного чугуна, нержавеющей стали или бронзы, и долговечных уплотнителей (PTFE, Viton, NBR). На поверхность клапана нанесено термостойкое покрытие (до 550°С).
• У редукционного клапана АСТА Р05 имеются присоединения для манометров на входе и выходе. Благодаря наличию большой расширительной камеры, клапан обладает хорошей устойчивостью к кавитации и способен уменьшать степень шума и вибраций.
• Способность поршня к самоочищению значительно продлевает срок службы пружинного регулятора перепада давления АСТА серии Р05, а также за счет этого, проводить сервисное обслуживание требуется гораздо реже.



---



Клапан редукционный АСТА серия Р06

Бесперебойная подача воды в современных сетях водоснабжения обеспечивается за счет специального устройства – редукционный клапан, он же редуктор или регулятор давления «после себя». Благодаря ему трубопровод и подключенное к нему оборудование защищены от скачков давления и гидравлических ударов, которые могут привести к разрывам и поломкам.

Простому потребителю клапан редукционный помогает отрегулировать воду до комфортной для него температуры, при этом она не будет «прыгать», т.е. становиться то холоднее, то горячее. Также редуктор давления уменьшает расход воды и шум в трубах.

Регулятор перепада давления также может использоваться для снижения или стабилизации давления в системах полива, насосных установках, области пожаротушении.



Особенности изделия «клапан редукционный АСТА серия Р06»

• Измерительным и регулирующим элементом в данной конструкции служит затвор, а задатчиком – пружина, поэтому такой клапан называется – пружинный регулятор давления.
• Редуктор давления «после себя» АСТА серия Р06 пригоден для работы не только с водой и газом, но и с такими рабочими средами, как воздух, азот и вещества, сочетающиеся с материалами деталей.
• Допустимо входное давление до 16 бар. Выходное давление возможно настроить в одном из следующих диапазонов – [от 1 до 6 бар], [от 4 до 10 бар], [от 8 до 13 бар].
• Все компоненты, кроме уплотнителей, произведены из нержавеющей стали AISI 316 (с добавками молибдена), которая характеризуется высокой коррозионной стойкостью, а также устойчивостью к различным температурам и действию агрессивных сред.
• Условия эксплуатации пружинного редуктора давления АСТА Р06 – рабочая температура не ниже -15°С и не выше +100°С, резьбовое присоединение по ISO 228.
• В целях получения визуального контроля регулируемой величины возможна установка манометра на пружинный редукционный клапан давления АСТА серии Р06.

 Линейка выпускаемых типоразмеров с габаритами

• DN 1/2 : H = 100 мм, L = 70 мм, пропускная способность Kv = 2,1 м3/ч, масса – 0,84 кг
• DN 3/4 : H = 100 мм, L = 85 мм, пропускная способность Kv = 7,7 м3/ч, масса – 0,95 кг
• DN 1 : H = 105 мм, L = 92 мм, пропускная способность Kv = 9,4 м3/ч, масса – 1,16 кг

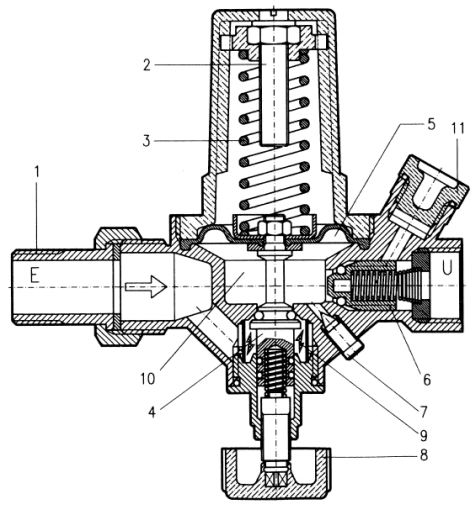

 Схема редуктора давления пружинного АСТА Р06







Редукционный клапан с пилотным управлением для воды CSA XLC 310/410



Редукционный клапан с пилотным управлением для воды CSA XLC 310/410

Главная > Оборудование > Регуляторы давления >

Редукционный клапан (регулятор давления) с пилотным управлением это одна из разновидностей регуляторов давления прямого действия для функционирования которого применяется принцип пилотного регулирования. Регулятор давления состоит из основного регулирующего клапана с гидравлическим приводом, который уменьшает до постоянного значения и обеспечивает постоянство давления после себя, пилотного регулятора – небольшого редукционного клапана, смонтированного на корпусе основного клапана, который предназначен для непосредственной настройки давления и управления работой регулирующего клапана, и системы импульсных трубок для отбора и передачи давления. Редукционные клапаны с пилотным управлением чаще всего используются в качестве регуляторов давления на центральных трубопроводах водоснабжения и на больших ответвлениях от них, т.к. они способны обеспечить большую пропускную способность при очень точном поддержании давления.

Редукционные клапаны с пилотным управлением XLC 310/410, производства компании CSA (Италия), это высококачественные регуляторы давления с гидравлически управляемым мембранным приводом, обеспечивающие длительную безаварийную работу по снижению давления воды с высочайшей точностью и поддержанию его стабильным, независимо от изменения расхода воды в трубопроводе и скачков давления до регулятора.

Регулятор давления оборудован визуальным индикатором положения затвора и полностью выполнен из ковкого чугуна с эпоксидным покрытием FBT с внутренними деталями из нержавеющей стали. Конструкция клапана специально разработана для уменьшения потерь напора, снижения шума при дросселировании и устойчивости к повреждениям при кавитации. Клапаны стабилизации давления CSA XLC 310/410 чрезвычайно универсальны и могут использоваться для широкого спектра применений.

Устройство контроля потока GR.I.F.O. для редукционных клапанов XLC

Редукционные клапаны оснащаются эксклюзивным запатентованным устройством контроля потока GR.I.F.O. со встроенным фильтром, разработанным для повышения стабильности и точности потока на гидравлических регулирующих клапанах CSA серии XLC, благодаря комбинации регулируемых игольчатых вентилей и обратных клапанов. Полностью выполненное из нержавеющей стали, неподверженное коррозии, GR.I.F.O. позволяет осуществлять регулирование в очень широком диапазоне, одновременно снижая сложность схемы по сравнению с другими решениями доступными на рынке.

GR.I.F.O. включает в себя следующие элементы: фильтр с тонкой сеткой из нержавеющей стали AISI316 для защиты гидравлической схемы от возможной грязи; три регулируемых клапана стабилизатора потока игольчатого типа из нержавеющей стали в комбинации с обратными клапанами, необходимыми для регулирования времени отклика главного клапана, изменения скорости открытия и закрытия, которые остаются независимыми друг от друга; фильтрованные и нефильтрованные порты отбора давления.

Технические характеристики редукционных клапанов с пилотным управлением XLC

Номинальные диаметры	DN 80 … 600	DN 40 … 400
Коэффициент Kv, м3/ч	54 … 3236	40,6 … 2675
Температура рабочей среды	+2 … +70 °С
Номинальное давление, бар	PN16, 25
Мин. рабочее давление, бар	0,7
Диапазоны настройки давления, бар	0,7… 7 / 1,5 …15
Материалы основных узлов:
Корпус, крышка	ковкий чугун GJS 500-7 или GJS 450-10 с эпоксидным покрытием
Затвор	н/ж сталь / сталь / чугун
Седло	н/ж сталь
Мембрана	полиамид-нейлон / неопрен – нейлон / EPDM – нейлон

Особенности конструкции регуляторов давления XLC

• Широкий диапазон регулирования при высокой точности поддержания давления.
• Пилотный клапан и импульсные трубки отбора давления выполнены из нержавеющей стали.
• Возможность дистанционного управления принудительным открытием или закрытием клапана.
• Возможность настройки времени реакции на изменение давления и независимая настройка времени открытия и закрытия затвора клапана.
• Оснащение визуальным индикатором положения затвора клапана, датчиком линейного положения затвора 4 … 20 мА и датчиками сигнализаторами положений открыто / закрыто.
• Антикавитационное исполнение с щелевым или перфорированным затвором для увеличения диапазона регулирования давления без риска возникновения кавитации и более точного поддержания давления в условиях низкого расхода.

Принцип работы редукционного клапана с пилотным управлением

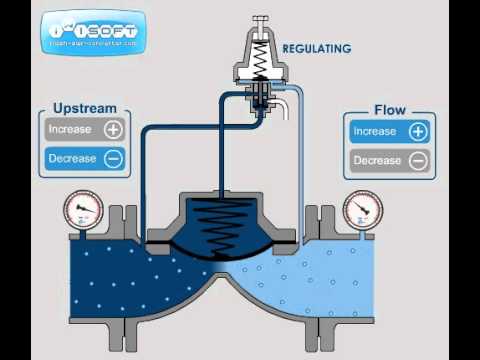

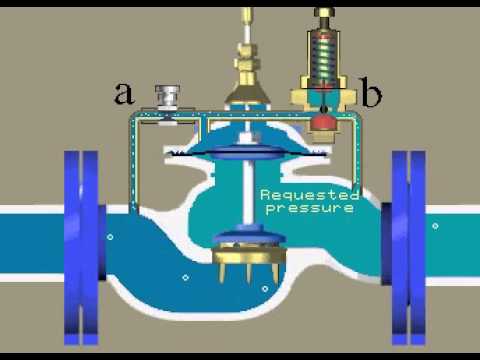

Модель CSA XLC 310/410 представляет собой автоматический регулирующий клапан, управляемый двухходовым пилотным клапаном (пилотом) (5) с предварительно установленным значением необходимого давления с возможностью регулировки. Если давление на выходе из регулирующего клапана (9) повышается выше заданного значения, пилот закрывается направляя давление рабочей среды со входа регулирующего клапана в основную надмембранную камеру (10), таким образом, перемещая затвор клапана (11). Уменьшение зазора между затвором (11) и седлом (12) клапана приводит к потерям напора рабочей среды, необходимым для уменьшения и стабилизации давления за клапаном до заданного значения. Если давление за клапаном падает ниже заданной контрольной точки, затвор (11) будет подниматься вверх увеличивая проход между ним и седлом (12), тем самым уменьшая потерю напора, тем самым повышая давление. Передача давления рабочей среды в основную надмембранную камеру (10) управляется устройством контроля со встроенным фильтром GR.I.F.O. (4) снабженным тремя игольчатыми клапанами стабилизаторами, необходимыми для подстройки времени отклика редукционного клапана и точности поддержания давления даже в случае быстрого его изменения. Благодаря изолирующим шаровым кранам (1-2-3) цепь управления и ее компоненты могут быть заменены без прекращения подачи воды через редукционный клапан.

Варианты исполнения затвора основного регулирующего клапана

Стандартный затвор с направляющими штока в крышке и седле

АС версия антикавитационного затвора для стабильного поддержания давления на низких расходах

СP версия антикавитационного перфорированного затвора и седла для равномерного распределения потока.

Модификации по исполнению клапанов XLC:

• XLC 320/420 – клапаны поддержания/сброса давления по принципу “до себя”;
• XLC 330/430 – клапаны управления расходом;
• XLC 340/440 – клапаны управления уровнем;
• XLC 350/450 – клапаны с внешним управлением.

Техническая документация и инструкции по эксплуатации

Лист технических данных на редукционные клапаны с пилотным управлением CSA XLC



ведущий бренд в области защиты от загрязнения для систем водоснабжения

НАШИ БРЕНДЫ

Несколько миллионов поворотных затворов уже установлены профессионалами.

Ведущий бренд в области защиты от загрязнения за система распределения воды.

Знаменосец для редукторов давления: гарантированная долговечность и надежность.

НОВОСТИ

ОНЛАЙН-ОБУЧЕНИЕ

СИСТЕМА ЭЛЕКТРОННОГО ОБУЧЕНИЯ WATTS

Доступ к широкому выбору продуктов и решений

DIGISCO ™

ОБЛАЧНОЕ РЕШЕНИЕ

Упрощение и управление тестированием и контролем рабочего процесса превенторов обратного потока

ОБРАТНЫЕ КЛАПАНЫ

КОНФИГУРАТОР

Ваши критерии для выбора обратный клапан

ПОВОРОТНАЯ ЗАСЛОНКА

КОНФИГУРАТОР

Откройте для себя дроссельная заслонка адаптировано к вашим потребностям

ОТ ВАТТ

СПАСИБО

Всем за сохранение наша критическая инфраструктура под управлением

НАШИ УСЛУГИ

ПЛАНИРОВЩИКИ

Поможем выбрать и приобрести товар

Коммерческие буклеты Конфигуратор — дисковый затвор Конфигуратор — обратные клапаны Сертификаты Файлы BIM Модели САПР 3D-анимация Технические паспорта

УСТАНОВЩИКИ

Поможем с монтажом и пуско-наладкой в ​​полевых условиях

Технические паспорта Инструкции по монтажу Файлы BIM Модели САПР

ОПТОВЫЕ ПРОДАВЦЫ

Поможем подобрать и приобрести продукцию для ваших монтажников

Коммерческие буклеты Конфигуратор — дисковый затвор Конфигуратор – Обратные клапаны Сертификаты Файлы BIM Модели САПР 3D-анимация Технические паспорта

Редукционный и регулирующий клапан: принцип работы и функции | Линквип

Что такое редукционный клапан (ссылка: cacciaplumbing. com )

Что такое редукционный клапан?

Привлекательность редукционных клапанов заключается в том, что их можно запрограммировать на ограничение потока воды до определенного давления. Это означает, что если давление водопроводной воды в вашем районе внезапно повысится, пружина и диафрагма в клапане сожмутся, поддерживая постоянный уровень давления в вашем доме.

В некоторых муниципальных водопроводах вода перекачивается под исключительно высоким давлением, иногда превышающим 100 фунтов на квадратный дюйм. Для подачи воды в труднодоступные районы, такие как многоэтажные дома или жилые кварталы, местные водные компании часто увеличивают давление. С другой стороны, давление воды более 80 фунтов на квадратный дюйм может со временем привести к серьезному износу ваших труб, арматуры и приборов.

Редукционный клапан обычно устанавливается в домах, построенных после 1980-х годов. Однако они не длятся бесконечно. Если вашему редукционному клапану более десяти лет, вам следует подумать о его замене.

Вы можете найти большое количество редукционных клапанов компаний и производителей в Linquip, а также опытных поставщиков услуг .

Когда вода проходит через клапан, она проходит через диафрагму, прикрепленную к пружине, которая снижает давление до соответствующего уровня, когда вода вытекает с другой стороны. В рамках своих конструктивных ограничений редукционный клапан также может быть настроен на любое желаемое давление на выходе. Независимо от изменений давления подачи или нагрузки системы пониженное давление будет поддерживаться после настройки клапана.

Зачем нужен редукционный клапан?

Значения снижения давления могут предотвратить разрыв труб и сантехнических фитингов.

• Из-за чрезмерного давления воды редукционный клапан защищает вашу трубу и сантехнический фитинг от взрыва.
• Высокое давление воды может привести к растрескиванию труб или повреждению сантехнических фитингов, что приведет к протечкам.
• Это может помочь вам сэкономить воду и снизить счета за коммунальные услуги.

Редукционные клапаны для воды экономят воду, сводя к минимуму количество сточных вод, подлежащих очистке, а также защищая окружающую среду. Это также помогает в энергосбережении! Когда вода течет при более низком давлении, для нагрева воды требуется меньше энергии. Наконец, поскольку это сводит к минимуму проблемы с вашей водопроводной системой, вызванные чрезмерным давлением воды, это может помочь вам сэкономить деньги на ремонте сантехники. Это помогает вашим светильникам и приборам служить дольше.

Типовой редукционный клапан (ссылка: Cranefs.com )

Каждая сантехника и прибор в вашем доме спроектированы так, чтобы выдерживать давление воды в диапазоне от 50 до 80 фунтов на квадратный дюйм. Тем не менее, ваше муниципальное водоснабжение может подавать в ваш дом воду под давлением до 150 фунтов на квадратный дюйм! Это означает, что ваша водопроводная система находится под большой нагрузкой. В конечном итоге это приведет к частому техническому обслуживанию и дорогостоящей замене деталей. Если в вашем доме достаточное давление воды, ваши светильники прослужат дольше.

Linquip предлагает широкий ассортимент Распределителей , Экспертов и Оборудование для продажи Редукционных клапанов.

Функция редукционного клапана для управления всасыванием

Уставка давления на выходе создается и поддерживается редукционным клапаном. Редукционный клапан (иногда известный как «редукционный регулятор») используется производителями нефти и газа в качестве регулятора всасывания или рециркуляционного клапана на компрессоре или для подачи топливного газа.

Редукционный клапан для управления всасыванием (Ссылка: watts.com )

Принцип работы:

• Затяните или ослабьте регулировочный болт сверху, чтобы изменить уставку.
• При затягивании пружина сжимается.
• Затем пружина сжимает узел чувствительной мембраны, в результате чего внутренняя заглушка пилота занимает свое положение.
• Пилотная заглушка позволяет газу, поступающему вверх по течению, проходить через диафрагму клапана с электроприводом. Под этой диафрагмой контролируется давление, а положение поршня защищает от изменений условий притока.
• Давление на входе давит на узел чувствительной мембраны, если давление превышает заданное значение.
• Пилотная заглушка закрыта. Газ выходит из-под диафрагмы моторного клапана, который регулирует давление на выходе. В результате давление на выходе остается постоянным.
• Поскольку диафрагма имеет большую площадь поверхности, чем поршень, клапан может оставаться закрытым при том же давлении.

Сколько стоит редукционный клапан?

Редукционные клапаны давления воды бывают различных форм, стоимость установки которых варьируется в зависимости от страны. Часто они начинаются от 50 долларов. Установка нового редукционного клапана лицензированным сантехником оценивается примерно в 350-500 долларов. Вы можете купить один и установить его самостоятельно, если вы являетесь домовладельцем «сделай сам». Обычно это влечет за собой удаление части вашего основного водопровода и подключение его к клапану.

Как долго прослужит редукционный клапан давления воды?

Редукционные клапаны давления воды были названы изделиями с ипотечным сроком службы, потому что сломанный редукционный клапан давления воды можно очистить или починить с помощью недорогого сервисного комплекта, а не заменить.

Редукционные клапаны Предметы первой необходимости в вашем доме

Водонагреватели

При нагревании вода расширяется. В нормальных условиях водонагреватель способен справиться с этим ростом. Большинство водонагревателей содержат расширительный бак, который выдерживает вес расширяющейся воды на протяжении всего процесса нагрева.

Однако, если давление воды слишком высокое, в баке может быть слишком много воды. Когда вода начинает нагреваться и расширяться, потому что ей больше некуда идти, вы, вероятно, можете предвидеть, что произойдет дальше.

Вы рискуете протечь или, что еще хуже, лопнуть резервуар для воды. Взорвавшийся резервуар для воды в вашем подвале может стоить вам тысячи долларов на устранение последствий повреждения водой, не говоря уже о стоимости восстановления резервуара.

Стиральные машины и другое оборудование

Заливные шланги являются наиболее уязвимой частью данного оборудования. Из-за избыточного давления эти шланги могут треснуть и отсоединиться от прибора, что приведет к протечкам и затоплению.

Промышленный предохранительный клапан (Артикул: cla-val.com )

Ваша стиральная и посудомоечная машины будут подвергаться дополнительному износу в результате высокого давления воды. Даже если вы избежите разрыва шланга, ваши приборы не прослужат так долго, если они постоянно находятся под нагрузкой. Большинство водопотребляющих приборов рассчитаны на давление воды не более 80 фунтов на квадратный дюйм.

Унитазы и сантехника

Унитазы и другая сантехника, как и ваша техника, рассчитаны на давление примерно 80 фунтов на квадратный дюйм.

Частый запуск туалета из-за высокого давления воды может привести к сбросу тысяч галлонов сточных вод в год. Это также может повредить компоненты смыва бачка унитаза.

При воздействии определенного уровня давления такие приспособления, как смесители и душевые лейки, могут начать протекать. Это связано с тем, что картриджи в этих светильниках не рассчитаны на высокое давление воды. Высокое давление воды вызывает протечки, брызги и стук (гидроудар) при выключении светильников.

Утечки и разрывы труб

Трубы прекрасно информируют нас о слишком высоком давлении воды. Когда вы закрываете кран, вы когда-нибудь слышали громкий стук в трубах? Гидравлический удар — это звук быстро движущейся воды, внезапно останавливающейся в вашей водопроводной системе. Гидравлический удар практически отсутствует при более низких давлениях.

Соединения труб особенно уязвимы к постоянному воздействию высокого давления, проходящего через них. У вас может быть небольшая утечка в трубе, которая долгое время остается незамеченной. Эти незначительные, незаметные утечки на самом деле очень опасны, поскольку они ставят под угрозу структурную целостность вашего дома и способствуют распространению ядовитой черной плесени.

Заключение

Нормальное давление воды необходимо для поддержания исправности водопровода в вашем доме, так же как и для поддержания надлежащего кровяного давления. Высокое давление воды, если его не остановить, изнашивает почти все, что соприкасается с вашей водопроводной системой. Вы можете сэкономить деньги с течением времени, контролируя давление воды в вашем доме и используя редукционный клапан рабочего давления. Вложив несколько сотен долларов сейчас, вы сможете сэкономить тысячи впоследствии.

Новости – Принцип работы и требования к установке редукционного клапана –

• Главная
• Новости
• Принцип работы и требования к установке редукционного клапана

Клапан регулятора давления

также называют редукционным клапаном. Редукционный клапан широко используется в противопожарных системах водоснабжения и автоматических спринклерных системах. Сегодня мы изучим принцип работы редукционного клапана и требования к его настройке.

1. КАК ЭТО РАБОТАЕТ

1) Клапан регулирования давления с пилотным управлением

После изменения площади дросселирования скорость и кинетическая энергия жидкости в трубопроводной системе изменяются, и возникают потери давления разной степени, редукционный клапан пилотного типа может достичь цели снижения давления в трубопроводе. Позвольте колебаниям внутреннего давления клапана и усилию пружины достичь баланса, чтобы конечное давление в трубопроводе после клапана поддерживало определенную ошибку в постоянном диапазоне.
Редукционный клапан пилотного типа использует принцип гидравлического давления для реализации управления. Редукционный клапан пилотного типа, как компонент местной регулировки изменения давления и дросселирования, снижает входное давление до определенного диапазона выходного давления путем регулировки входного давления, а затем полагается на энергию самой среды Клапан, который автоматически поддерживает давление на выходе стабильное.

2) Клапан пропорционального регулирования давления

Пропорциональный предохранительный клапан представляет собой клапан в соответствии с числовой пропорцией для контроля давления после клапана, давления перед клапаном и после соотношения давления клапана 2:1,3:1 и т. д. . Давление после клапана изменяется с изменением давления перед клапаном, давление после клапана поддерживается не постоянным, а с давлением перед клапаном для поддержания определенного соотношения. Когда давление перед клапаном увеличивается, давление перед клапаном увеличивается пропорционально. Когда давление перед клапаном уменьшается, давление перед клапаном пропорционально уменьшается.

2. ТРЕБОВАНИЯ К НАСТРОЙКЕ

1. Редукционный клапан должен быть установлен перед входом группы сигнальных клапанов. При подключении двух и более групп сигнальных клапанов необходимо установить запасной редукционный клапан.

2. Вход редукционного клапана должен быть снабжен фильтром, диаметр ячеек которого должен быть не менее 4 МЕШ/C ~ 5 меш/C, а проходное сечение должно быть не менее чем в 4 раза больше поперечного сечения. площадь трубопровода.

3. Манометры должны быть установлены до и после фильтра и редукционного клапана. Диаметр циферблата калибра должен быть не менее 100 мм. Максимальный диапазон измерения должен в 2 раза превышать расчетное давление.

4. Перед сетчатым фильтром и после редукционного клапана должны быть предусмотрены регулирующие клапаны.

5. После редукционного клапана должен быть установлен дренажный клапан для испытания под давлением.

6. Клапан сброса давления должен быть оснащен интерфейсом для проверки расхода или расходомером.

7. Вертикальная установка предохранительного клапана, направление потока должно быть вниз.

8. Пропорциональный редукционный клапан должен быть установлен вертикально, регулируемый редукционный клапан должен быть установлен горизонтально.

9. Клапан сброса давления должен быть защищен или заблокирован регулирующим устройством.

10. Подсоедините трубу редукционного клапана, не должно быть воздушной пробки, сопротивления воздуха.

Примечание:

1) Работа предохранительного клапана требует, чтобы направление потока воды не менялось. Пропорциональный клапан сброса давления, если направление потока воды изменилось, снижение давления на повышение; регулируемый предохранительный клапан, если поток воды в противоположном направлении, не может работать, предохранительный клапан в обратный клапан. Поэтому установка должна осуществляться строго в соответствии с направлением, указанным при установке предохранительного клапана.

2) Необходимо установить фильтр на входной стороне редукционного клапана, что в основном предотвращает попадание мелких частиц в редукционный клапан, блокирование пути пилотного клапана редукционного клапана или осаждение на подвижные части редукционного клапана, что влияет на его работу и приводит к выходу из строя редукционного клапана. Предохранительный клапан до и после установки регулирующего клапана, в основном для облегчения обслуживания и замены предохранительного клапана, при техническом обслуживании, замены предохранительного клапана, сокращения времени дренажа системы и воздействия водной взвеси.

3) Сердечник клапана пропорционального редукционного клапана представляет собой поршневую структуру цилиндра, а позиционирующее уплотнение зависит от резинового уплотнительного кольца покрытия сердечника клапана и корпуса клапана. Вертикальная установка, сердечник клапана и поверхность контакта уплотнения корпуса клапана и сила более равномерны, чтобы обеспечить надежность его работы и продлить срок службы. Например, горизонтальная установка, его золотник и корпус клапана из-за силы тяжести легко вызывают более низкий контакт, увеличивают сопротивление трению, влияют на его декомпрессионный эффект и срок службы. При горизонтальной установке аспирация с одним отверстием направлена ​​вниз, а аспирация с двумя отверстиями – горизонтально, что в основном предотвращает засорение аспирационного отверстия внешними предметами и влияние на его производительность.

4) Установка манометра, в основном для отладки, может проверить эффект сброса давления предохранительного клапана, при использовании всегда можно проверить давление подачи воды, давление предохранительного клапана после проектных требований, то есть, работает ли предохранительный клапан.
