Припои серебряные температура плавления: Серебряный припой: температура плавления, состав, марки

alexxlab | 16.09.1986 | 0 | Разное

Содержание

Проволока из серебряных припоев — ООО МОСМЕТ

Марка припоя	Диаметр	Свойства		Нормативный документ
Марка припоя	Диаметр	Плотность, г/см3	Температура плавления (интервал), ºС	Нормативный документ
ПСр 72	0,15-6,00	10,00	1052	ГОСТ 19746-74
ПСрвчМ 72-28	0,15-6,00	10,00	*	СТО 00195200-048-2009
ПСр 71	0,15-6,00	9,80	918-1068	ГОСТ 19746-74
ПСр 70	0,15-6,00	9,80	988-1043	ГОСТ 19746-74
ПСрМО 68-27-5	0,15-6,00	9,90	928-1038	ГОСТ 19746-74
ПСр 65	0,15-6,00	9,45	968-995	ГОСТ 19746-74
ПСр 62	0,15-6,00	9,60	923-996	ГОСТ 19746-74
ПСр 50	0,15-6,00	9,30	1052-1133	ГОСТ 19746-74
ПСр 50Кд	0,15-6,00	9,25	898-913	ГОСТ 19746-74
ПСрКдМ 50-34-16	0,15-6,00	9,60	903-958	ГОСТ 19746-74
ПСр 45	0,15-6,00	9,10	938-1003	ГОСТ 19746-74
ПСрМЦКд 45-15-16-24	0,15-6,00	9,40	888	ГОСТ 19746-74
ПСр 40	0,15-6,00	9,25	863-883	ГОСТ 19746-74
ПСр 37,5	0,15-6,00	8,90	998-1083	ГОСТ 19746-74
ПСр 25	0,15-6,00	8,70	1013-1048	ГОСТ 19746-74
ПСр 25Ф	0,15-6,00	8,30	918-998	ГОСТ 19746-74
ПСр 15	0,15-6,00	8,50	913-1083	ГОСТ 19746-74
ПСр 12М	0,15-6,00	8,30	1066-1103	ГОСТ 19746-74
ПСр 10	0,15-6,00	8,40	1095-1123	ГОСТ 19746-74
ПСрО 10-90	0,15-6,00	7,60	494-553	ГОСТ 19746-74
ПСрОСу 8 (ВПр-6)	0,15-6,00	7,40	508-523	ГОСТ 19746-74
ПСрМО 5 (ВПр-9)	0,15-6,00	7,40	488-513	ГОСТ 19746-74
ПСрОС 3,5-95	0,15-6,00	7,40	493-497	ГОСТ 19746-74
ПСр3	0,15-6,00	11,40	577-588	ГОСТ 19746-74
ПСрО 3-97	0,15-6,00	7,40	494-498	ГОСТ 19746-74
ПСрОС 3-58	0,15-6,00	8,60	453-463	ГОСТ 19746-74
ПСр 3Кд	0,15-6,00	8,70	587-615	ГОСТ 19746-74
ПСр 2,5	0,15-6,00	11,00	568-573	ГОСТ 19746-74
ПСр 2,5 С	0,15-6,00	11,30	577-579	ГОСТ 19746-74
ПСр2	0,15-6,00	9,50	508-511	ГОСТ 19746-74
ПСрОС 2-58	0,15-6,00	8,50	456	ГОСТ 19746-74
ПСр 1,5	0,15-6,00	10,40	546-553	ГОСТ 19746-74
ПСр 1	0,15-6,00	9,40	498-508	ГОСТ 19746-74

* Серебряный припой марки ПСрвчМ 72-28 кристаллизуется при температуре 779 ºС. Интервал кристаллизации не более 7 ºС.

Примерное назначение серебряных припоев
Марки припоя	Примерное назначение
ПСр 72; ПСр 71; ПСр 62; ПСр50Кд; ПСр 50; ПСр 45; ПСр 37,5; ПСр 25; ПСр 15; ПСр 10; ПСр 2,5	Лужение и пайка меди, медных и медно-никелевых сплавов, никеля, ковара, нейзильбера, латуней и бронз
ПСр 72	Пайка железноникелевого сплава с посеребренными деталями из стали
ПСр 72; ПСр 62; ПСр 40; ПСр25; ПСр 12М	Пайка стали с медью, никелем, медными и медно-никелевыми сплавами
ПСр 72; ПСр 62	Пайка меди с никелированным вольфрамом
ПСрМО 68-27-5; ПСр 70; ПСр 50	Пайка титана и титановых сплавов с нержавеющей сталью
ПСр 37,5	Пайка меди и медных сплавов с жаропрочными сплавами и нержавеющими сталями
ПСр 40	Пайка меди и латуни с коваром, никелем, с нержавеющими сталями и жаропрочными сплавами, пайка свинцово-оловянистых бронз
ПСрО 10-90; ПСрОСу 8; ПСрМО 5; ПСрОС 3,5-95; ПСр 3-97; ПСрОС 3-58; ПСрОС 2-58; ПСр 2; ПСр 1,5	Пайка и лужение меди, никеля, медных и медно-никелевых сплавов с посеребренной керамикой, пайка посеребренных деталей
ПСр 3; ПСр 2; ПСр 1,5	Пайка меди и никеля со стеклоэмалью и керамикой
ПСр 72; ПСр 70; ПСр 65; ПСр 45; ПСр 25; ПСр 15; ПСр 2	Пайка и лужение ювелирных изделий
ПСр 71; ПСр 25Ф; ПСр 15	Самофлюсующиеся припои для пайки меди с бронзой, меди с медью, бронзы с бронзой
ПСр 3Кд	Пайка меди, медных сплавов и сталей по свеженанесенному медному гальваническому покрытию не менее 10 мкм
ПСрМО 68-27-5; ПСрКдМ 50-34-16; ПСрМЦКд 45-15-16-24; ПСр 3; ПСр 2,5	Пайка и лужение цветных металлов и сталей
ПСр 1	Пайка и лужение серебряных деталей

Серебряные припои с флюсом для пайки серебра в домашних условиях паяльником

Сначала самое простое: – это сплав металлов для пайки. Температура плавления этой смеси должна быть обязательной меньше, чем у соединяемых металлов, здесь все понятно.

Теперь приступим к слову «серебряный», здесь так коротко не получится.

Содержание

Что такое серебряный припой?
Физико-химические свойства
Как выбрать правильный припой?
Серебряный припой своими руками
Плавка припоя
Пара слов о флюсах
Среднеплавкие сплавы

Что такое серебряный припой?

Серебряный припой – дело особое и требующее специального внимания. Дело в том, что он великолепно подходит для так называемой ступенчатой пайки, которая относится к современным технологиям работы с металлами.

Некоторые серебряные сплавы выдерживают очень высокую температуру – вплоть до 600°С. Именно это свойство и объясняет высокое качество пайки с такими сплавами.

Припой из чистого серебра встречается редко. Прежде всего, это дорого. Намного дешевле и эффективнее использование его сплавов с другими металлами, это называется припой на основе серебра. В их состав чаще всего входят кадмий, никель, медь и цинк – отличные компаньоны.

Чистые серебряные припои, конечно используются, но только в ювелирном деле, что вполне понятно.

Сертификат на мягкие припои.

Свойства сплавов зависят, прежде всего, от доли серебра. Если, например, его содержание выше 50%, сплав становится пластичным и устойчивым к значительным нагрузкам. Все возможные варианты серебряных сплавов изложены в специальном стандарте – это ГОСТ 19738-74 «Припои серебряные».

Отличный вариант для экономии средств – домашнее производство серебряного сплава , которое мы также разберем.

Физико-химические свойства

В таких сплавах серебро далеко не всегда является главным элементом. Оно, к примеру, чрезвычайно популярно при пайке нержавейки или других сложных металлов. Всем известно правило – чем выше серебряный процент в припое, тем пластичнее и крепче получается соединение при пайке.

Кроме того, температура плавления серебряного припоя с высокой долей основного дает большую свободу в выборе температурного диапазона в использовании готового изделия.

Один из самых распространенных составов серебряного припоя следующий:

серебро – 30%;
медь – 20%;
цинк – 16%;
кадмий – 33%

В этом составе есть кадмий, а это означает довольно высокую хрупкость сплава. Такой серебряный припой используется в пайке изделий, которые не будут подвергаться каким-либо колебаниям.

Если вы повысите долю серебра для пайки свыше 50%, вы получите смесь металлов с высокой текучестью и отличной устойчивостью изделия к нагрузкам в дальнейшем.

Как выбрать правильный припой?

Не так уж это и просто – выбрать самый подходящий вариант из огромного числа самых разных сплавов. Понятно, что, если для вас важнее всего устойчивость к вибрационным нагрузкам и высокое сопротивление к ударам, вам следует остановить свой выбор на опциях с высоким содержанием серебра.

Такой же выбор относится и к работе с холодильной и климатической аппаратурой.

Партнерские металлы ведут себя по-разному. Если, к примеру, свинец ни в коем случае нельзя добавлять в сплав при работе с изделиями, устойчивыми к высокой температуре, то медь при таких условиях ведет себя отлично и является прекрасным партнером основным компонентам.

Если в сплаве имеется кадмий, то имеет место повышенная хрупкость – именно поэтому он редкий элемент в припоях на основе серебра.

А вот фосфор – популярнейшая добавка благодаря своему свойству снижать температуру плавления, что полезно при работе с нержавеющей сталью, алюминием и другими сложными металлами.

Серебряный припой своими руками

Слово «приготовить» — вполне подходящее выражение в этом разделе, потому что серебряный припой можно приготовить множеством способов, включая старинную технологию. Сразу заметим, что здесь нужна практика, чтобы достичь совершенства.

ГОСТ на серебряные припои.

В старинном рецепте нужны две монеты: медный пятак выпуска 1962 года и полтинник выпуска 1924 года, а к ним дополнительно металлы, газовая горелка для пайки серебра и ложка.

Начинается как в сказке: в ложке плавим серебро. Затем опускаем медный пятак и перемешиваем, покатывая ложку. Чем терпеливее вы будете катать ложку, тем качественнее будет перемешивание. После этого раствор выливается в форму для металла под названием «ингус» и вновь раскатывается.

Приготовленный таким примитивным способом на самом деле обладает очень высокими качествами: это чистая проба №900.

Важным фактором в качестве приготовления является свежий флюс. За пламенем в горелке нужно следить самым внимательным образом: оно должно быть мягким, а не очень горячий огонь должен напоминать по очертаниям метлу. В этом случае шов получится по-настоящему качественным.

Для ремонта изделий припой делают легким вот в каком составе:

серебро – 7 частей;
латунь – 2,8 части;
цинк – 0, 35 части.

Запасаемся для работы следующими материалами:

ложка;
для пайки;
шкурка или наждачная бумага;
ножницы, фальцы, весы;
лопатка для перемешивания;

бура для добавки в готовый расплав.

С латунью нужно предварительно поработать – зачистить ее от оксидной пленки. Серебро с пробой №999 плавим в ложке, добавляем латунь и хорошо перемешиваем прямо в ложке. После полного расплавления добавляем цинк.

Можно добавлять цинк в чистом виде, а можно в сплаве с латунью или медью. Часто цинк добавляют, завернув его в фольгу. Начинаем прокатывать состав. Готовый прокатный лист разрезаем ножницами.

Плавка припоя

Если вы решили обойтись без старинных рецептов, запасайтесь вот какими материалами:

емкость с водой;
древесная смесь с углем;
бура;
тигель и железный крюк.

Состав припоя и его температура плавления.

Металлы плавим в тигле, который нужно поместить в горн или нагревать его паяльной лампой. Во время расплавки обязательно добавляем буру. Важно знать и выполнять четкую очередность процесса. Главное – плавить первым делом тугоплавкие металлы, и только потом – легкоплавкие.

Жидкие металлы постоянно перемешиваются в тигле крюком или деревянной палкой. Процесс лучше разделить на два этапа. Тигель с расплавленными металлами вынимают из горна, а металл соединяют с водой. Образующиеся при этом мелкие капли металла высушивают и снова переплавляют, добавив буры.

После окончательного расплавления припой переливаем в форму. Когда он застынет, прокатываем его в полосы.

Важнейшая часть процесса серебром в домашних условиях – переход сплава из жидкого состояние в твердое. Сначала смесь плавится, а затем отливается в ингус.

Подготовка ложки заключается в следующем: на ее дно кладется картон прямоугольной формы, поверх него – пластина, чтобы ее края обворачивали края ложки. Картонные листы тщательно обжимаются, образуя ложе вогнутой формы.

Сортировка шихты проводится на специальных ювелирных весах, проверяется и взвешивается серебряный лом разных проб: 916 и 875, чистое серебро, металл, бура. Шихта делится на равные кучки примерно по двадцать грамм, ее чистят с помощью магнита от примесей железа и стали.

Лом с пробой 875 смешивается с остальными частями. В качестве флюса выступает бура.

Пропорция серебра пробы № 875 и меди составляет ровно 4:1 (три медных пятака и один полтинник), буру добавляют из расчета одна часть на десять частей шихты.

Ингус или другую форму смазывают воском и ставят рядом с горелкой. Дело в том, что расплав ни в коем случае не должен остывать. Поэтому его выливают в хорошо нагретый ингус. Затем форму отправляют под холодную воду для охлаждения. Остывший брусок вынимается.

Пара слов о флюсах

Назначение – защита металла спаивания от воздействия окислов с помощью изоляции участка пайки от воздуха. Самый частый состав флюсов для ремонтов – смесь поташа с бурой в равных пропорциях, иногда вместо поташа берут соду.

Чтобы получить порошковую буру, нужно предварительно просушить водный раствор буры. Это сделать лучше на обычной газовой плите в фарфоровой емкости для выпаривания.

Как только раствор превратится в кристаллы, их нужно измельчить до состояния порошка. Удалять флюс нужно после пайки слабым подогретым кислотным раствором.

Среднеплавкие сплавы

Серебряный припой обладает уникальным качествами:

высочайшая прочность;
устойчивость к коррозии и в агрессивных средах;
низкая температура плавления;
высокая теплопроводность.

В дополнение он прекрасно заполняет все зазоры между спаиваемыми поверхностями и отлично ложится на любую металлическую поверхность.

Приготовление серебряного припоя – дело несложное, творческое и весьма увлекательное. А если учесть при этом значительную экономию средств, то пайка серебра – метод, которому стоит научиться.

Серебряные припои

К ним не предъявляют таких жестких требований, как к золотым припоям, они не должны обязательно соответствовать пробе изделия. Серебряные припои характеризуются хорошей пластичностью, прочностью и антикоррозийностью. Температура плавления у них колеблется от 650 до 850 «С. В табл. 25 приводятся стандартные серебряные припои, а в табл. 26 рекомендуемое назначение их (по ГОСТ 19738-74), однако на практике самыми «ходовыми» являются припои ПСр72 и ПСр 70. Медно-фосфорные припои используются при пайки ювелирных изделий из латуни, мельхиора, нейзильбера, алюминиевой бронзы и медно-никелевых сплавов.

Все они имеют недостаток — слабую пластичность, для увеличения которой в них добавляют олово и цинк. Приготовляют эти припои в виде порошкообразной пасты.

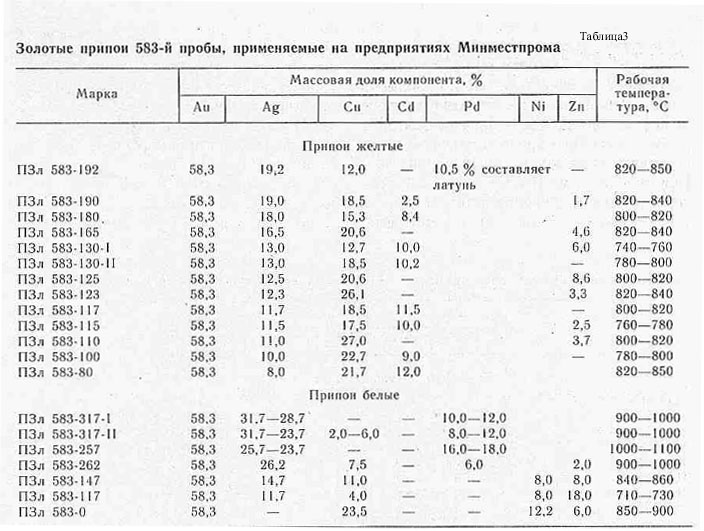

Таблица 23 Золотые (белого цвета) припои 750-й пробы
Марка	Компоненты, %	Рабочая температура, «С
	Аи	Ag	Си	Pd	Ni	Zn
ПЗл75Ср8М5Пд10Ц	75,0	8,0	5,0	10,5	—	2,0	900-1000
ПЗл75Ср7,5М5,5Пд5Н2ц	75,0	7,5	5,5	5,0	2,0	5,0
ПЗл75Ср10М7М4Ц	75,0	10,0	7,0	—	4,0	4,0	860-900
ПЗл75М10М10Ц	75,0	—	10,0	<-	10,0	5,0	840-880
Таблица 24 Золотые припои 500-й и 375-й проб
Марка	Проба	Компоненты, %	Рабочая температура, ‘С
		Аи	Ag	Си	Cd	Zn
ПЗл50Ср25М19Ц	500	50,0	25,0	19,0	—	6,0	780-800
ПЗл50Ср20М20Кд	500	50,0	20,0	20,0	10,0	—	760-780
ПЗл50Ср25М16Кд7Ц	500	50,0	25,0	16,0	7,0	2,0	720-740
ПЗл37,5Ср28МЗЦ	375	37,5	28,0	30,0	—	4,5	780-800

Серебряные припои Таблица 25
Марки припоя	Химический состав, %		Температура плавления, ‘С
	Серебро	Медь	Цинк	Олово	Марганец	Сурьма	Фосфор	Кадмий	Никель	Свинец	Верхняя критическая точка	Нижняя критическая точка
ПСр 72	72,0+0,5	Остальное	—	—	—	—	—	—	—	—	779	779
ПСр71	71,0+0,5	Остальное	—	—	—	—	1,0±0,2	—	—	—	795	645
ПСр70	70,0±0,5	26,0±0,5	Остальное	—	—	—	—	—	—	—	770	715
ПСрМО 68-27-5	68,0±0,5	Остальное	—	5,0±0,5	—	—	—	—	—	—	765	655
ПСр65	65,0+0,5	20,0±0,5	Остальное	—	—	—	—	—	—	—	722	695
ПСр62	62,0+0,5	28,0±1,0	—	Остальное	—	—	—	—	—	—	723	650
ПСр50	50,0±0,5	Остальное	—	—	—	—	—	—	—	—	860	779
ПСр 50Кд	50,0+0,5	16,0+1,0	16,0±1,0	—	—	—	«—	Остальное	—	—	640	625
ПСрКдМ 50-34-16	50,0±0,5	Остальное	—	—	—	—	—	34,0+1,0	—	—	615	615
ПСр 45	45,0+0,5	30,0+0,5	Остальное	—	—	—	—	—	—	—	685	630
ПСрМЦКд 45-15-16-24	45,0±0,5	Остальное	16,0+1,0	—	—	—	—	24,0+1,0	—	—	730	665
ПСр 40	40,0+1,0	16,7±0,7	17,0+0,8	—	—	—	—	Остальное	0,3+0,2	—	610	590
ПСр 37,5	37,5±0,5	Остальное	5,5±0,5	—	8,2±0,3	—	—	—	—	—	810	725
ПСр 25	25,0±0,3	40,0±1,0	Остальное	—	—	—	—	—	—	—	775	740
ПСр 25Ф	25,0+0,5	Остальное		—	—	—	5,0±0,5	—	—	—	725	645
ПСр 15	15,0+0,5	Остальное	—	—	—	—	4,8±0,3	—	—	—	810	640
ПСр 12М	12,0+0,3	52,0±1,0	Остальное	—	—	—	—	—	—	—	830	793
ПСр 10	10,0±0,3	53,0±1,0	Остальное	—	—	—	—	—	—	—	850	822
ПСрО 10-90	10,0+0,5	—	—	Остальное	—	—	—	—	—	—	280	221
ПСрОСу8(8Пр-6)	8,0±0,5	—	—	Остальное	—	7,5+0,5	—	—	—	—	250	235
ПСрМО 5 (Впр-9)	5,0+0,5	2,0+0,5	—	Тоже	—	1,0±0,2	—	—	—	—	240	215
ПСрОС 3,5-95	3,5+0,4	—	—	—	—	—	—	—	—	1,0+0,3	224	220
ПСрЗ	3,0+0,3	‘ —	—	—	—	—	—	—	—	Остальное	315	304
ПСрОЗ-97	3,0±0,3	—	—	Остальное	—	—	—	—	—	—	225	221
ПСрОС 3-58	3,0±0,4	—	—	57,8+1,0	—	0,5+0,3	—	—	—	Остальное	190	180
ПСрЗКд	3,0+0,5	—	1,0+0,5	—	—	—	—	Остальное	—	—	342	314
ПСр 2,5	2,5+0,3	—	—	5,5+0,5	—	—	—	—	—	Остальное	300	295
ПСр 2,5 С	2,5±0,2	—	—	—	—	—	—	—	—	Тоже	306	304
ПСр 2	2,0±0,3	—	—	30,0±1,0	—	—	—	5,0±0,5	—	—	238	235
ПСрОС 2-58	2,0±0,3	—	—	58,8+1,0	—	0,5±0,3	—	—	—	—	183	183
ПСр 1,5	1,5±0,3	—	—	15,0+1,0	—	—	—	—	—	—	280	273
ПСр1	1,0+0,2	—	—	35,0+1,0	—	0,9+0,4	—	2,5+0,5	—	—	235	225

Таблица 26

Цитаты и изречения о металлах

Есть люди, что одним щелчком по весам обращают недовешенное железо в полновесное золото.
Бальтасар Грасиан (1601–1658) — испанский прозаик-моралист

“) //–>

Серебряный припой температура плавления в Санкт-Петербурге: 500-товаров: бесплатная доставка, скидка-28% [перейти]

Партнерская программаПомощь

Санкт-Петербург

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Здоровье и красота

Продукты и напитки

Детские товары

Текстиль и кожа

Электротехника

Дом и сад

Мебель и интерьер

Промышленность

Вода, газ и тепло

Все категории

ВходИзбранное

Серебряный припой температура плавления

Припой тундра, ПОС 40, на катушке, 1 мм, 25 г Тип: припой, Производитель: Тундра, Вес: 25г

ПОДРОБНЕЕЕще цены и похожие товары

Припой Gigant ПОС 40 Тип: припой, Производитель: GIGANT

ПОДРОБНЕЕЕще цены и похожие товары

Сплав Розе 50гр. , Легкоплавкий сплав на основе висмута. Температура плавления 95 градусов ТехКон, СПб

ПОДРОБНЕЕЕще цены и похожие товары

Припой тундра, ПОС 40, на катушке, 1 мм, 25 г Тип: припой, Производитель: Тундра

ПОДРОБНЕЕЕще цены и похожие товары

Припой-спираль 10 гр. ПОС-40 д. 1 мм. с канифолью Тип: припой, Производитель: Style

ПОДРОБНЕЕЕще цены и похожие товары

664

830

Новинка, 2 м/5 м/10 м, Германия, WBT-0820 0,8 мм, 4 Ag, серебристый Звук Hi-Fi, низкая температура плавления, Серебряный Проволочный припой

ПОДРОБНЕЕЕще цены и похожие товары

Perfeo Часы-будильник “Set”, серебряный, (PF-S2618) время, температура, дата
