Припой пос 40 технические характеристики – ГОСТ, технические характеристики, температура плавления

alexxlab | 09.03.2020 | 0 | Разное

ГОСТ, технические характеристики, температура плавления

Припой ПОС 40 относится к категории сплавов, который позволяет получить надёжное соединение деталей из металла при пайке. Он обладает определёнными достоинствами, которые позволяют применять его не только в промышленности, но и в бытовых условиях.

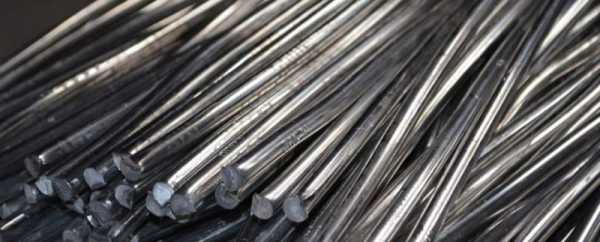

Припой ПОС 40

Припой оловянно-свинцовый ПОС 40

Он  относится к категории так называемых легкоплавких присадочных материалов. Его легкосплавность определяется относительно невысокой температурой плавления, которую можно обеспечить простым бытовым паяльником. С одной стороны это является достоинством, с другой стороны недостатком, так как полученные соединения невозможно использовать в условиях воздействия высоких температур.

Основными достоинствами ПОС 40 являются:

• доступная температура плавления;
• высокая текучесть;
• хорошая смачиваемость деталей;
• простота применения;
• создание надёжного соединения;
• отсутствие вредных примесей;
• высокая стойкость к коррозии;
• широкий сортамент выпускаемых видов припоя.

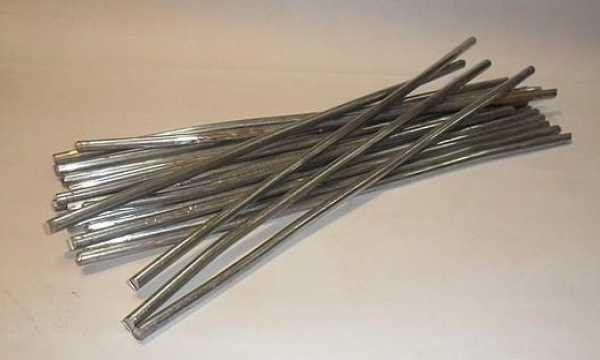

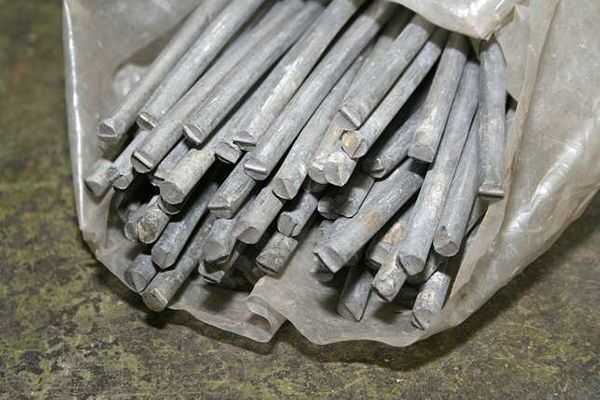

Припой ПОС 40 в виде прутка

Под смачиваемостью понимают полученную при нагреве прочность связи между частицами припоя. Чем ниже эта прочность тем выше возможность отдельных частиц проникать в самые труднодоступные места поверхности деталей, подверженных спайке.

Химический состав припоя ПОС 40

Основным отличием ПОС 40 от близких по классу припоев является то, что в его составе практически отсутствует сурьма. Если быть более точным, она не превышает 1,6%. Поэтому справедливо считается — основными химическими элементами являются свинец (до 60%) и олово (до 40%). На остальную часть менее 2% приходятся различные незначительные примеси (никель, железо, цинк и так далее). Как уже отмечалось – достоинством этого припоя является отсутствие таких соединений как висмут и мышьяк, которые являются токсичными. Это позволяет применять ПОС 40 в обычных условиях.  Такой химический состав придаёт сплаву следующие химические и механические свойства.

Температура плавления припоя ПОС 40

Припой ПОС 40 обладает характерными температурными показателями:

• температура начала плавления составляет 183 °С;
• температурного полного расплавления равняется 238 °С;
• температурный интервал кристаллизации — 52 °С. Эти показатели позволяют отнести этот сплав к так называемым легкосплавляемым.

Физико — механические свойства припоя ПОС 40

Большую роль в качестве пайки играют физические и механические свойства. К физическим свойствам относятся:

• плотность сплава – 9,28 г/см²;
• удельное электрическое сопротивление – 0,171 МОм×м;
• удельная теплопроводность – 44 ВТ/м×К;
• относительное удлинение – 32 МПа;
• ударная вязкость – 400 кДж/м².

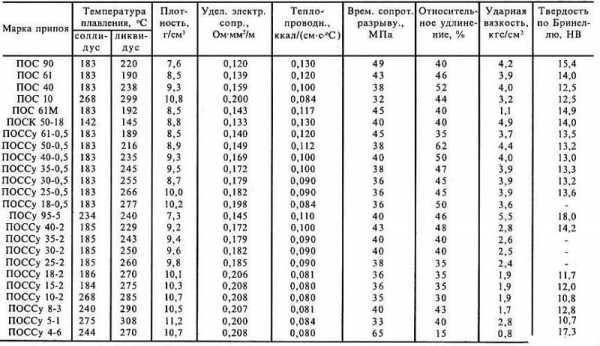

Свойства припоя ПОС 40 и других припоев

К механическим свойствам, определяющим преимущества припоя, следует отнести:

• предел кратковременной прочности пр растяжении – 3,2 кг/мм²;
• предел текучести для достаточной деформации ;
• временное сопротивление на разрыв – 380 кг×с/см²;
• твёрдость по Бринеллю – 12 НВ;
• удлинение при разрыве до 25%;

Область применения

ПОС 40 применяется при проведении низкотемпературной пайки с непосредственным применением припоя. Она является более экономичной, по сравнению  с высокотемпературной или композиционной. Обеспечивает достаточно надёжное и долговечное соединение.

Данная присадка применяется для решения следующих задач:

• термического соединения металлических деталей, в основном латуни, жести;
• соединения элементов электрической и радиоэлектронной аппаратуры, не имеющей высоких термических показателей;
• устранение трещих и пробоев в медных и оцинкованных ёмкостях, которые не будут подвергаться нагреву.

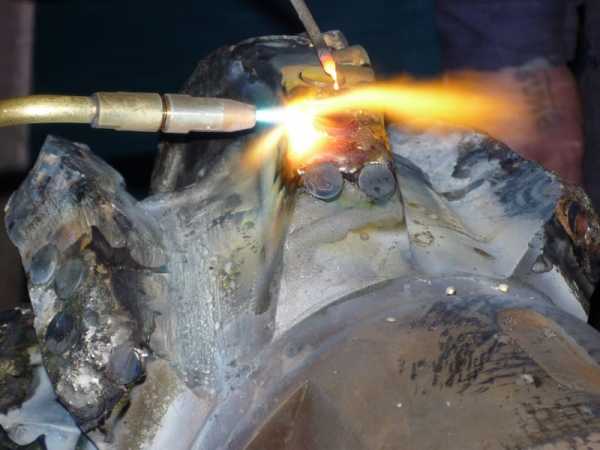

Сварка припоем ПОС 40

Широкое применение он получил на предприятиях электрической и радиоэлектронной промышленности для закрепления деталей на печатных платах, аппаратурных корпусах. Он позволяет обеспечить надёжное соединение и прекрасную электропроводность. С его помощью осуществляют пайку и лужение выводов деталей (резисторов, конденсаторов, ножек микросхем и транзисторов), соединительных проводов. Производят пайку медных жил многожильных проводов и кабелей. Облуживают медные наконечники и припаивают к оболочке кабеля (стальной или свинцовой). Не смотря на различие металлов соединение получается достаточно прочным.

Он позволяет осуществлять герметизацию швов в различных сосудах и устранения герметичности в трубопроводах по которым проходят не реактивные жидкости. Благодаря своей невысокой температуре плавления он широко применяется для лужения участков металла, который необходимо подготовить для последующей пайки. Наличие в составе присадки только олова и свинца позволяет после остывания получить надёжное соединение. Для пайки изделий из латуни, железа или меди применяют именно прутки диаметров 8 миллиметров.

Технологически процесс лужения и последующей пайки не вызывает трудностей и не отличается от технологий работы с другими припоями. Для получения качественного соединения целесообразно провести подготовительные работы. Они заключаются в обезжиривании поверхности пайки и предварительному лужению. Паяльник или паяльная станция выбирается таким образом, чтобы можно было обеспечить температуру плавления припоя. То есть температура плавления припоя должна быть ниже температуры плавления спаеваемых деталей, иначе произойдет не спайка, а полная диффузия. В этом случае не удастся получить надёжного соединения. Для припоя ПОС 40 также необходимо учитывать температуру солидуса (точка плавления самого легкоплавкого компонента присадки) и температуру так называемого ликвидуса (наименьшая температура при которой припой становиться жидким – для ПОС 40 это 238 °С).

Этой температуры достаточно для полного расплавления присадки, хорошего прогрева металлической детали и обеспечения надёжного соединения за счёт присущей текучести и прекрасной смачиваемости.

Данная присадка может применяться практически со всеми аппаратами, применяемыми для паяния. Это могут паяльники, паяльные станции, газовые горелки.

Кроме нагревательных аппаратов, для обеспечения качественной пайки необходимо подобрать флюс для ПОС 40. При выборе флюса следует учитывать следующие параметры совместимости: вид флюса, температурный интервал пайки, агрессивности и агрегатному состоянию. На практике с ПОС 40 применяют два вида флюса: активные или пассивные. Первый вид позволяет удалять с поверхности металла любые окислы. Это происходит за счёт их растворения. Однако растворяется и поверхностный слой самого металла. Такими флюсами является соляная кислота, хлористый цинк и хлористый аммоний. Пассивные флюсы лишены этого недостатка. С их помощью только защищают место будущей пайки от возможной коррозии. Яркими представителями этого класса является хорошо известные воск и канифоль.

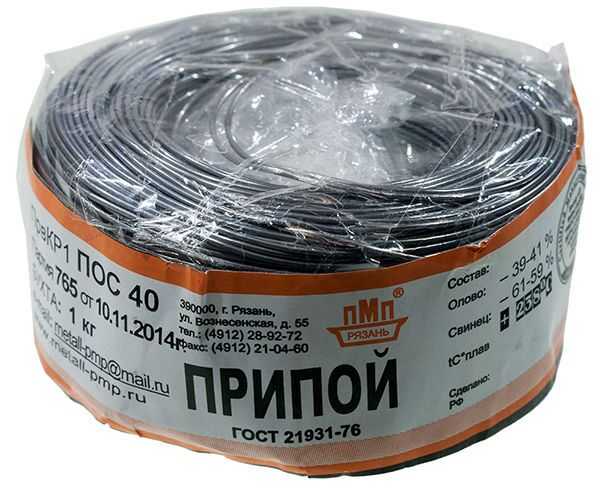

Припой ПОС 40 ГОСТ21931-76

Технические характеристики присадки ПОС 40 определяются, принятым ГОСТ 21931-76.  В соответствии с этим стандартом допускается его применение как в промышленных масштабах, условиях мелких мастерских, и в бытовых условиях. Для этого предлагается следующий сортамент:

1. Проволока
2. Пруток.
3. Лента.
4. Фольга.
5. Литые заготовки в виде небольших чушек.
6. Коротких трубок диаметром до 5 мм.
7. Паста.
8. Жидкий флюс.

Две последние разновидности встречаются достаточно редко и не получили широкого распространения.

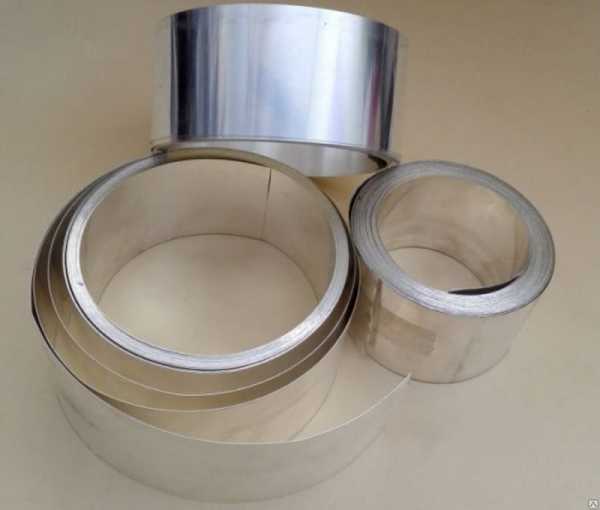

Припой ПОС 40 в виде ленты

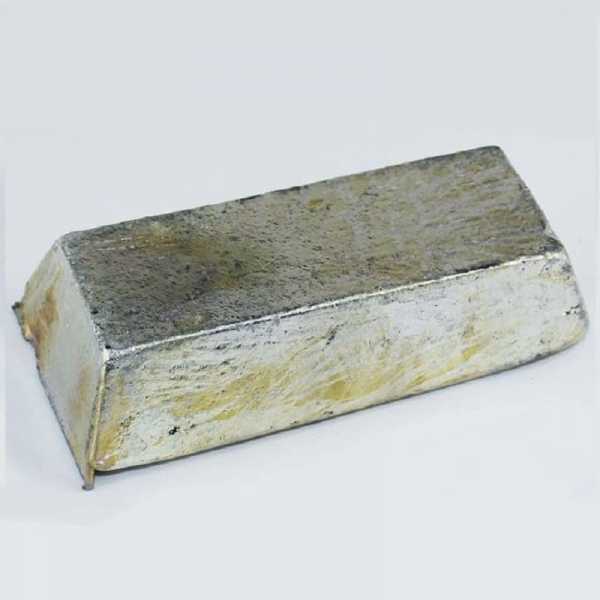

Чушка из припоя ПОС 40

Проволока выпускается толщиной от 0,5 мм, 0,6мм и в интервале от 0,8 мм до 1,2 мм с шагом в 0,2 мм. Начиная с 2 мм, шаг увеличивается до 0,5 мм, а после 5 мм до 1 мм.

Проволока, брусок, трубка могут выпускаться с содержанием внутри канифоли или специального флюса. Такие добавки значительно облегчают процесс пайки, повышают её качество и надёжность.

Скачать ГОСТ 21931-76

Прутки изготавливаются длиной 40 см. Проволока наматывается на катушки с общим весом около 1 кг.

Маркировка этой присадки расшифровывается следующим образом. Первые три заглавные буквы, образующие аббревиатуру ПОС, обозначают, что данный сплав относится к категории Припоев Оловянно-Свинцовых. Двузначное число 40 показывает количество олова в составе сплава. Оно составляет 40%.

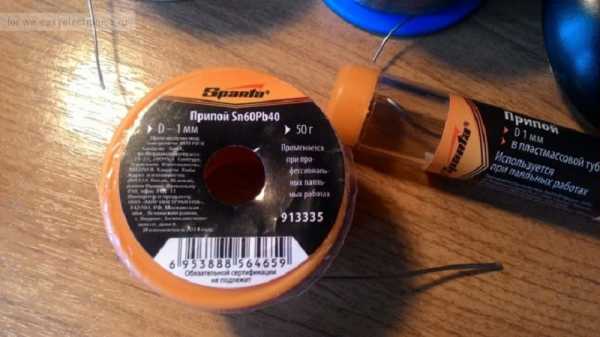

Аналог Sn60Pb40E

Зарубежными аналогами ПОС 40 считаются следующие марки припоев: Sn60Pb40E или Alloy 60/40.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Технические характеристики оловянно-свинцового припоя ПОС-40

Чтобы металл лучше спаивался, во время пайки используют припои, которые специально разрабатываются для того или иного металла. Состав материалов определяет основные рабочие свойства, которые помогут повысить качество процесса. Припои оловянно свинцовые бессурьмянистые марки ПОС-40. Они относятся к типу, который создается на основе специального материала, где имеется свинец и олово, а также встречаются другие элементы. Все это придает припою высокую текучесть, чтобы он мог растекаться по поверхности основного металла, проникая во все неровности, чтобы образовать наиболее крепкое соединение. Такая текучесть, которая достигается даже при условии использования стандартных домашних инструментов. Более комфортные условия для пайки обеспечивает хорошая смачиваемость. Она дает нормально скрепиться поверхности металла. Стандарты изготовления припоя ПОС-40 ГОСТ 21931-76, только в этом случае можно гарантировать соблюдение всех технических характеристик.

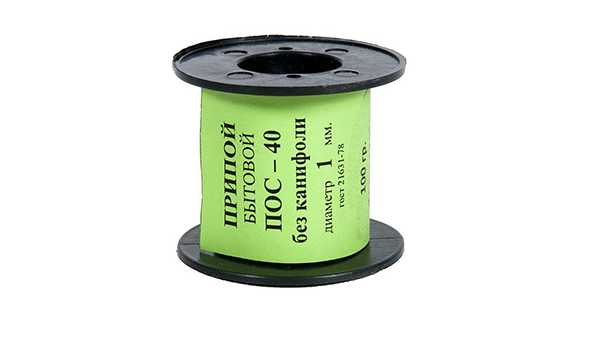

Припой для пайки ПОС 40

Припой ПОС-40 часто применяется в промышленности, но его берут и для частного использования, так как он обладает универсальными свойствами, которые задают свинец и олово, основные элементы данной серии, в которую входит припой ПОС 30 и прочие разновидности. Такой состав позволяет спаивать самые распространение и востребованные металлы. Припой ПОС-40 используется для соединения оцинкованных деталей, пайки и лужения проводов. С его помощью можно создавать герметичные швы, что оказывается достаточно полезным для трубопроводов и различных емкостей, в которых может хранится жидкость. Благодаря относительно низкой температуре плавления сплав отлично подходит для лужения, поэтому, можно не иметь большого количества различных материалов, а использовать припой оловянно свинцовый ПОС-40 для нескольких операций одновременно. Его можно применять в радиотехнике и для ремонта электроприборов.

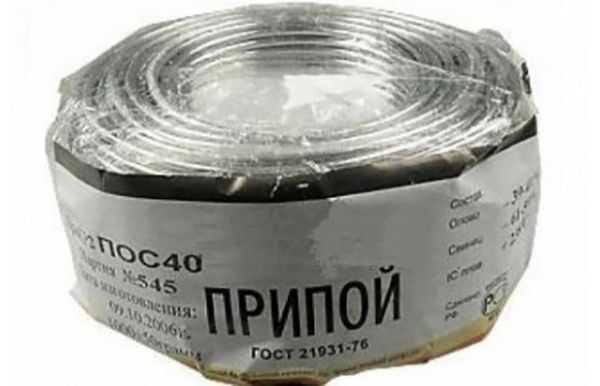

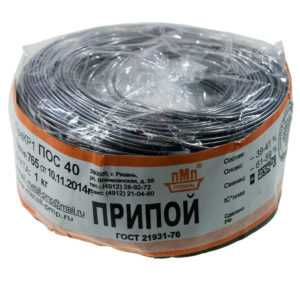

Припой ПОС 40 ГОСТ 21631-78

Припой ПОС-40 не содержит в своем составе сурьму, что отличает его от других разновидностей. Свинец с оловом образуют плотный слой металла после застывания и надежно прикрепляются к заготовкам. Здесь не возникает таких серьезных проблем, как при пайке алюминия, поэтому, его можно использовать для ответственных герметических конструкций. При профессионально пайке не возникает трещин, не пропаянных мест, где шов плохо держится, и других неприятностей. Благодаря относительно высокой проводимости, а также отсутствию большого сопротивления, при пайке контактов не возникает сложностей в последующей эксплуатации, так как в дальнейшем все происходит также корректно. В данном случае достаточно только подобрать более тонкую проволоку, чтобы легче было работать. Температура плавления припоя ПОС 40 составляет менее 300 градусов, так что этот состав относится к легкоплавким и плавится быстрее, чем основная масса металлов, для пайки которых он предназначен. Естественно, что качество соединения уступает различным видам и способам сварки металла, но все же дает жесткую и надежную фиксацию.

Припой оловянно-свинцовый 40%

За счет того, что припой ПОС-40 имеет относительно небольшую температуру плавления, так что использовать спаянные им изделия при высоком температурном воздействии будет невозможно. Тогда в первую очередь будет плавиться место шва.

Разновидности

Основной разновидностью выпуска является проволока, которая представлена в различном диаметре. Самым тонким диаметров является 0,5 мм. Это отличных вариант для пайки проводов и прочих мелких деталей. Для более толстых заготовок подойдет проволока на 2-3 мм. Это один из самых распространенных вариантов для домашнего использования и промышленности. Припой ПОС 40 пруток 8 мм является самым толстым из всех разновидностей, тогда как проволока представлена максимум в диаметре на 7 мм. Он подходит для работы с заготовками, толщина которых составляет более.

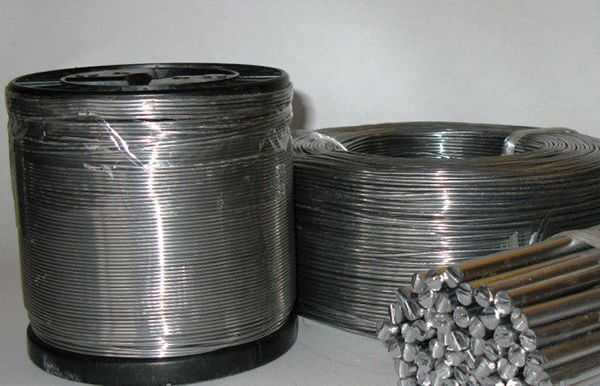

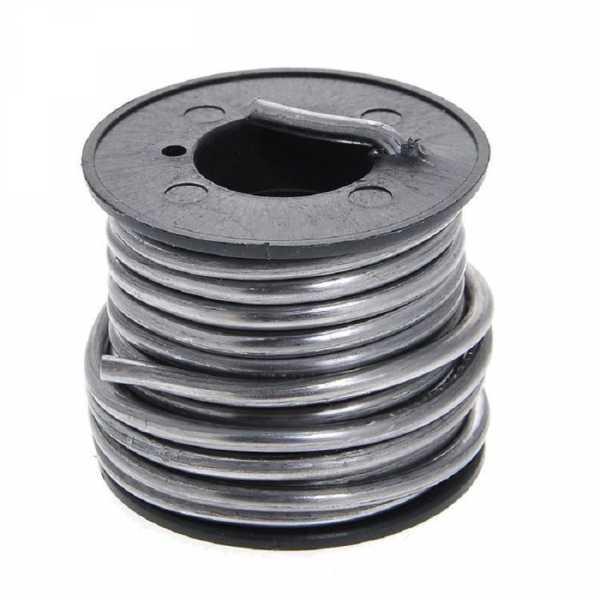

Припой ПОС 40 в виде проволоки

Помимо проволоки и прутков производится выпуск в виде ленты фольги, литых чешуек, небольших трубок, диаметр которых достигает до 5 мм, в которых уже имеется канифоль. Иногда встречаются пасты и жидкие флюсы.

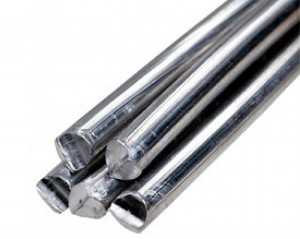

Припой ПОС 40 в виде прутков

Химический состав припой ПОС 40

Название элемента состава	Примерное содержание в припое, %
Олово	40
Свинец	60

Физические свойства

Технические характеристики припоя ПОС 40

Наименование свойства	Значение
Температура начала плавления	183 градусов Цельсия
Температура полного расплавления	238 градусов Цельсия
Плотность припоя ПОС 40	10,1 кг/ метр кубический
Относительное удлинение сплава	60%
Временное сопротивление механическому воздействию на разрыв	32 МПа (или 3,3 кгс/мм квадратный)
Интервал кристаллизации	69 градусов

Сортамент и размеры

Диаметр проволоки, мм	Возможная погрешность, мм
0,5	0,05
0,6	0,06
0,8	0,07
1	0,08
1,2	0,09
1,5	0,1
1,8	0,1
2	0,1
2,5	0,12
3	0,15
3,5	0,16
4	0,16
5	0,17
6	0,18
7	0,2

Примеры расшифровки маркировки

Если рассматривать характеристики припоя ПОС-40, то они обозначены в составе, который определяется маркировкой:

• ПОС – припой оловянно-свинцовый. Все марки этой серии содержат подавляющее количество свинца и олова, относительно других элементов.
• 40 – процентное содержание олова в этом составе. Как правило, свинец занимает остальную долю сплава.

Фирмы производители

Производители припоя ПОС 40 :

• КиевЦветМет;
• Арсенал;
• Техноскрап;
• Вадис-М;
• Укр-Спецсплав;
• «Технологические Линии»;
• УкрИнтерсталь.

svarkaipayka.ru

температура плавления, технические характеристики, оловянно свинцовые бессурьмянистые марки – Оборудование для пайки на Svarka.guru

Припой ПОС 40 – универсальный расходный материал для спайки деталей из различных металлов и сплавов. Изготавливается на основе смеси олова, свинца и дополнительных материалов, улучшающих качественные характеристики соединения.

Описание

Припои оловянно-свинцовые бессурьмянистые  марки ПОС 40 относят к категории легкоплавких материалов. Как следует из названия, в составе отсутствует сурьма, что выделяет его из линейки родственных присадочных элементов.

Уникальное сочетание основных компонентов позволяет применять припой не только в промышленности, но и в быту. С его помощью можно паять материалы кабельно-проводниковой продукции, различные электронные схемы и даже оцинкованную сталь.

Припой обладает массой достоинств, среди которых:

• низкая температура плавления;
• высокая текучесть расплавленного материала;
• отличная смачиваемость, что обеспечивает прочность соединения;
• отсутствие опасных для здоровья соединений в составе;
• после кристаллизации соединение обладает хорошей устойчивостью к коррозии;
• простые правила применение;
• возможность использования маломощных бытовых паяльников;
• широкий выбор форм выпуска.

Характеристики материала

Рассмотрим основные физико-механические свойства припоя 40:

• Плотность материала – 9,3 г/см²;
• Удельное электрическое сопротивление – 0,159 Ом*м;
• Временное сопротивление механическому воздействию на разрыв – 32 МПа;
• Относительное удлинение при разрыве – 60 %;
• Ударная вязкость – 4,0 кгс/см²;
• Твердость по Бриннелю – 12,5 НВ.

Данные свойства получены при температуре 20 Сº.

Химический состав

Основным отличием рассматриваемого материала является практически полное отсутствие сурьмы в составе. Согласно требованиям межгосударственных стандартов, ее массовая доля не превышает 1,0 %. Это придает составу высокую пластичность, ввиду отсутствия соединений олова и сурьмы. Кроме того, бессурьмянистым припоем можно соединять детали из цинка и сплавов на его основе.

Основными элементами припоя являются:

1. Свинец. Массовая доля в составе составляет 59-61%.
2. Олово. Массовая доля в составе составляет 39-41%.

От соотношения основных материалов зависит, при какой температуре плавится олово для пайки. Температурные характеристики данного материала будут рассмотрены ниже.

Точное количество вышеуказанных химических элементов зависит от производителя и наличия вспомогательных компонентов, призванных улучшить качество шва и облегчить пайку сложных металлов и сплавов. Процентное содержание добавочных элементов:

• железо – до 0,02 %;
• никель – до 0,02 %;
• сера – до 0,02 %;
• алюминий – до 0,002 %;
• медь – до 0,05 %;
• мышьяк – до 0,02 %;
• цинк – до 0,002 %;
• висмут – до 0,2 %.

Температура плавления

Рассмотрим температурные показатели материала:

• Припой начинает плавиться при температуре 183 Сº;
• Переход в жидкое агрегатное состояние происходит при 238 Сº;
• Интервал полной кристаллизации составляет 69 Сº.

Обращаем внимание, что температура плавления припоев ПОС 40 и ПОС 60 практически не отличаются друг от друга. При равном температурном пороге начала плавления, ПОС 60, за счет большего содержания олова в составе, становится жидким быстрее – при 193Сº. У ПОС 40 более длительный интервал кристаллизации, что негативно вливает на производительность работ.

Важным параметром является процент растворимости олова в свинце. При нормальной температуре этот показатель составит 2 %, тогда как по достижении эвтектической планки в свинце растворится приблизительно пятая часть всего олова.

Расшифровка

В аббревиатуре материала указаны сведения о составе:

• «П» указывает на назначение материала – припой.
• «О» — в составе содержится олово;
• «С» в составе содержится свинец;
• «40» — массовая доля олова составляет 40 %.

Разновидности

Производство припоя оловянно-свинцового бессурмянистого марки ПОС 40 подчиняется требованиям межгосударственных стандартов. Согласно указаниям нормативной документации, для состава предусмотрены следующие формы выпуска:

• проволока;
• пруток;
• лента;
• трубки;
• чушки;
• паста;
• жидкий флюс;

Рассматриваемый материал в виде пасты и жидкого флюса практически не производится.

Наиболее распространенной формой выпуска, для использования в домашних условиях, является проволока. Минимальная величина сечения составляет 0,5 мм, при погрешности 0,05 мм. Такой припой используют для пайки самых мелких деталей. Максимальный диаметр проволоки – 7 мм, при погрешности в размерах 0,2 мм.

Для работы в промышленных масштабах удобнее использовать припой в виде прутков или чушек. Максимальный диаметр прутка составляет 8 мм – это самый большой показатель среди всех выпускаемых форм. Самой массивной разновидностью припоя является литая заготовка, вес которой может достигать 20 кг.

Применение в быту и на производстве

Безсурьмянистые припои с низким содержанием олова нашли свое применение в области низкотемпературной пайки. Эта технология отличается более экономной себестоимостью производственного процесса, при высоких качественных характеристиках.

ПОС 40 применяют при следующих работах:

• Создание неразъемных соединений металлических деталей.
• Ремонт радиоэлектроники и прочих изделий, которые плохо переносят высокотемпературное воздействие.
• Устранение дефектов в сосудах и емкостях, которые эксплуатируются без давления и не подвергаются воздействию высоких температур.

На предприятиях серийного производства рассматриваемый материал используют при сборке электронных схем, печатных плат и прочих управляющих устройств. После кристаллизации припой демонстрирует высокие показатели электрической проводимости, что является основным критерием подбора, поскольку данные элементы в процессе эксплуатации не подвергаются ударам, вибрации и иным механическим воздействиям. Таким образом, ПОС 40 отлично зарекомендовал себя в качестве средства соединения различных полупроводников.

Другая область применения припоя – герметизация различных металлических сосудов и емкостей. Низкая температура изменения агрегатного состояния позволяет использовать состав в качестве средства для лужения металла.

Особенности работы с припоем не имеют отличий от использования прочих составов свинцово-оловянной группы. Обрабатываемая поверхность должна пройти подготовительную обработку – это залог качественного соединения. Главное условий пайки – температура плавления базовой поверхности должна быть ниже температуры припоя. Для припоя ПОС 40 температура полного расплавления материала составляет 238 Сº. Этого достаточно для получения качественного соединения за счет высоких эксплуатационных параметров.

Помимо высокого качества соединения, несомненным преимуществом припоя является простота использования. Для работы подойдет любой паяльный аппарат, включая приборы бытового назначения.

Технические характеристики подразумевают использование всех видов флюса. Активные составы, такие как соляная кислота, хлорид цинка или хлористый аммоний, эффективно очищают обрабатываемые заготовки от следов коррозии.

Их применение требует осторожности – чрезмерное воздействие на заготовку приводит к удалению поверхностного слоя материала. Нейтральные флюсы предупреждают негативные процессы, поэтому их использование лишено риска повреждения поверхности металла.

Нормативная номенклатура

Как и основной конкурент – припой ПОС 61, ПОС 40 изготавливается с соблюдением требований и указаний, включая условия производства и методы испытания, межгосударственного стандарта для припоев ГОСТ 21930-76.

Популярные фирмы производители

Рассматриваемый материал является продуктом отечественного производства. Его изготовлением занимаются следующие предприятия:

• Завод металлов и сплавов;
• СКАТ;
• Укрнихром;
• Завод припоев;
• Регетон;
• Технологические линии.

Заключение

Рассматриваемый материал обладает высокими качественными характеристиками, схожими на припой ПОС 61. Однозначного ответа на вопрос: «Какой припой лучше ПОС 40 или ПОС 61?», нет. Все зависит от условий выполнения работ и свойства обрабатываемой поверхности.

Электромонтер 6-го разряда Зыков Андрей Станиславович. Опыт – 15 лет: «За время работы я перепробовал множество расходных материалов для пайки. В качестве средства для обработки скруток лучше использовать ПОС-40 – он создает более прочный шов, по сравнению с ПОС-61. Кроме того, у ПОС-40 температура плавления составляет 230 Сº, тогда как у ПОС-61 наблюдаются изменения в структуре уже при 130 Сº».

svarka.guru

Припой ПОС-40 характеристики | МеханикИнфо

Припой ПОС-40 Технические характеристики 5.00/5 (100.00%) проголосовало 2



Оловянно-свинцовый припой ПОС-40 используют для пайки и лужения металлических деталей. Это могут быть детали из оцинковки, радиаторные трубки, металлорукава, обмотки машин, радиоэлектронные узлы. Число 40 обозначает процентное содержание олова в смеси олово (Sn) — свинец (Pb). Остальные 60 процентов это свинец (Pb).

Изготавливают припой ПОС-40 в соответствии с действующим стандартом ГОСТ 21931-76. По этому стандарту оловянно-свинцовый припой должен соответствовать ряду требований:



• По химическому составу;
• По физико-механическим свойствам;
• По технологическим свойствам.



По химическому составу припой ПОС-40 должен содержать:



— Олово (Sn) 39-41 %, Свинец(Pb) 59-61 %.

Примесей не более:

— Сурьма (Sb) 0,10 %, Медь (Cu) 0,05 %, Висмут (Bi) 0,20 %, Мышьяк (As) 0,02 %, Железо (Fe) 0,02 %, Никель (Ni) 0,02 %, Сера (S) 0,02 %, Цинк (Zn) 0,002 %, Алюминий (Al) 0,002 %.



Физико-механические свойства припоя ПОС-40:



1) Временное сопротивление разрыву при 20 ºС – 37.3 Мпа;

2) Температура плавления, ºС:

— начальная – 183;

— конечная – 238.

3) Удельное электрическое сопротивление, Ом·м – 15,9·10³;

4) Плотность при температуре 20 ºС – 9300 кг/м³.



Читайте также:

Припои для пайки. Твердые и мягкие припои.;

Свинец, свойство металла. Пункт приема свинца.;

Легкоплавкие, мягкие припои.



С помощью припоя стало возможно соединение твердых металлов. Он должен хорошо растекаться по поверхности спаиваемых деталей благодаря более низким температурам плавления, чем у основных металлов. Чтобы припой обладал хорошими физико-химическими свойствами, не подвергал спаиваемые детали окислению, перед пайкой необходимо обработать поверхности деталей флюсами.

Флюсами называют смеси неорганического и органического происхождения. Они удаляют со спаиваемых поверхностей частички грязи и окиси, а также помогает лучшему растеканию припоя по поверхности металла.

Припой ПОС-40 Технические характеристики



Различают два вида флюсов активные и пассивные. Химически активные флюсы растворяют с поверхности металла окиси, но часто и сам металл. К активным флюсам относят соляную кислоту, хлористый цинк, хлористый аммоний. Химически пассивные флюсы не растворяют металлы, а лишь защищают их от окисления. К пассивным флюсам относят воск, канифоль.

Пайку припоем ПОС-40 производят любым из видов паяльного оборудования. При помощи данного припоя образуется прочный шов, а при необходимости и герметичный. Для пайки подойдет простые паяльники с температурой нагрева до 238 ºС.



mechanicinfo.ru

Припой ПОС-40

Для получения максимально высокого качества итогового результата пайки требуется применения дополнительных присадочных материалов. Чаще всего предпочтение отдается припоям, цена на которые достаточно демократична. Стоит отметить, что даже с помощью самой дешевой модели припоя, в том случае если она правильно подобрано под материал изделия, можно создать соединения достаточно хорошего качества.

Химический состав используемого припоя, а также его физические характеристики и механические свойства должны быть максимально приближенными к аналогичным пунктам изделия, с которым предстоит работать. В данной статье будет подробно рассмотреть модель ПОС-40, которая относится к категории оловянных припоев (олово доминирует в химическом составе).

Общая информация

Пайка с использованием правильно подобранного припоя позволяет добиться максимального качества соединения до такой степени, что все свойства и характеристики соединения не будут отличаться от основного материала.

В качестве основных химических элементов в составе модели ПОС-40 используются два вещества: олово и свинец, помимо них, для получения тех или иных свойств могут применяться и другие разнообразные дополнительных вещества.

Присутствие всех веществ, помимо основных материалов, обусловлено улучшением свойств припоя. Таким образом, дополнительные элементы позволяют повысить текучесть материала, что непосредственно упрощает его использование в процессе работы. Говоря простым языком, чем выше текучесть присадочного материала, тем лучше он проникает в мельчайшие трещины, дефекты и т.д., соответственно, качество итогового результата работы значительно повышается.

Стоит отметить, что высокой текучести материала можно добиться, даже используя обычное бытовое инструменты (паяльники, газовые горелки и т.д.). При наличии требуемых умений и знаний наличие специализированного оборудования не является обязательным.

Помимо повышения уровня текучести, разнообразие химического состава направлено на улучшение смачиваемости расходного материала. Благодаря ей, присадочному материалу удается лучше скрепиться с рабочей поверхностью, что положительно влияет на итоговый результат соединения. На территории нашего государства припой для пайки модели ПОС-40 производится в строгом соответствии с государственными стандартами. Только купив припой с наличием на упаковке номера и знака «ГОСТ» можно гарантировать себе то, что материал обладает всеми заявленными характеристиками и свойствами.

Область применения и основные свойства

Присадочный материал для пайки модели ПОС-40 чаще всего используется на промышленном уровне, но благодаря тому, что вещество является по своей натуре универсальным, нередко можно встретить данное вещество в бытовом применении. Универсальность достигается благодаря наличию в химическом составе олово и свинца, именно благодаря этому расходный материал этой модели можно использовать с разнообразными металлами и сплавами.

Чаще всего ПОС-40 применяется в работе с цинковыми и оцинкованными деталями, а также для процессов пайки и лужения проводов. Свойства материала позволяют добиваться абсолютно герметичного соединения, что также позволяет использовать его в работе с трубопроводами и другими емкостями, чья рабочая деятельность проходит в постоянном контакте с водой и другими жидкостями.

Относительно альтернативных материалов, припой модели ПОС-40 обладает достаточно низкой температурной точкой, при достижении которой вещество начинает подвергаться процессу плавления. Благодаря этой характеристике значительно расширяется спектр его использования, если быть точнее, из-за низкой температуры плавления эту модель присадочного материала можно использовать для пайки проводов. Помимо этого, достаточно часто можно наблюдать использование данного расходного материала для пайки в работе с микросхемами, радиодеталями, разнообразными контактами и т.д.

Основным отличием данной модели припоя от альтернативных модификаций является то, что в химическом составе ПОС-40 отсутствует сурьма. Свинец и олово могут создать прочное абсолютно герметичное соединение, следовательно, присадочный материал можно применять при работе с ответственными соединениями.

Высококвалифицированный специалист с профессиональным оборудованием сможет с помощью присадочного материала модели ПОС-40 идеальное соединение. Наплавленное вещество имеет возможность проводить электрический ток.  То есть при работе с контактами никаких проблем в дальнейшей эксплуатации изделия не возникает. При работе с маленькими деталями и контактами нет необходимости искать какой-либо альтернативный припой, вполне подойдет расходный материал этой модели, но только самого малого сортамента.

Припой ПОС-40 относится к категории легкоплавких присадочных материалов. Температурная отметка, при достижении которой вещество начинает подвергаться процессу плавления, не превышает даже трехсот градусов по Цельсию. Конечно же, паяльное соединения созданное с применением расходного вещества модели ПОС-40 уступает практически по всем характеристикам сварным соединениям, но если использовать другой метод фиксации металлических деталей между собой применить не является возможным, то пайка – это лучший вариант из всех.

Важно: из-за того, что температура плавления достаточно низкая, спаянную деталь нельзя использовать при длительном влиянии высоких температур, иначе соединения просто-напросто начнет плавиться и изделие выйдет из строя.

Классификация

Припой для пайки модели ПОС-40 выпускается в двух основных формах: проволока и пруток. Также в специализированных магазинах можно найти этот присадочный материал в форме ленты, трубок, фольги и т.д.

Проволока может отличаться по размеру своего сечения. Так самым минимальным значением является половина одного миллиметра, самым высоким – семь миллиметров. Стоит отметить, что пруток может обладать еще большим диаметром сечения, который равняется восьми миллиметрам.

Отличительной особенностью трубок и других редких форм является то, что помимо основного химического состава присадочного материала они могут содержать в себе дополнительные элементы в виде канифоли или флюса для пайки. Самой редкой разновидностью паяльного припоя ПОС-40 является его жидкая и пастообразная форма.

Технические характеристики

Как говорилось выше, химический состав может изменяться в зависимости от конкретной модификации присадочного материала. Стоит рассмотреть процентное соотношение элементов версии припоя без каких-либо дополнительных веществ. Оно выглядит следующим образом (значения указаны  в процентном соотношении):

Данное соотношение химических элементов в составе придает веществу следующие физические и механические характеристики:

температурная отметка, при достижении которой присадочный материал начинает подвергаться плавлению, равняется 183-ем градусам по Цельсию;

рекомендуемый температурный диапазон для работы с материалом равен от 220 до 238 градусов по Цельсию;

плотность наплавленного материала в не нагретом состоянии равна примерно десяти килограмма на один кубический метр;

сплав способен увеличиваться в размере относительно самого себя примерно на шестьдесят процентов;

механическое сопротивление при нагрузке не разрыв равняется 32 МПа.

Номенклатура

Присадочный материал для пайки модели ПОС-40 выпускается в следующих вариациях (отличие по диаметру):

• 0,5 и 0,6 мм;
• от 0,8 до 1,2 мм с шагом в две десятых доли миллиметра;
• 1,5 и 1,8 мм;
• от 2 до 4 мм с шагом в пять десятых долей миллиметра;
• от 5 до 7 мм с шагом в один миллиметр.

Маркировка материала расшифровывается достаточно легко. Аббревиатура ПОС обозначает то, что вещество относится к категории оловянно-свинцовых расходных материалов. Число «сорок» указывает на процентное содержание олова в химическом составе припоя.

На современном рынке присадочных материалов для пайки, можно купить припой модели ПОС-40 от следующих производителей: КиевЦветМет, УкрИнтерсталь, Техноскрап и т.д.

svarkagid.com

Припои оловянно-свинцовые : Припой ПОС-40

Основные характеристики

Припой ПОС 40 бессурьмянистый (ГОСТ 21930-76)

Назначение припоя ПОС 40

Припой ПОС 40 используется для лужения и пайки электроаппаратуры, деталей из оцинкованного железа с герметичными швами. Используется для пайки латуни, железа и медных проводов.

Припои ПОС 61, ПОС 61М и ПОС 40 в отличие от других оловянно-свинцовых припоев обладают повышен-ной чистотой и предназначены для пайки электромонта-жа в узлах ответственного назначения.

Основные характеристики

Химический состав припоя ПОС 40

М      Марка	Sn%	Pb%	Sb%	Cu%	Bi%	As%	Fe%	Ni%	S%	Zn%	Al%
	олово	свинец	сурьма	медь	висмут	мышьяк	железо	никель	сера	цинк	алюминий
Припои бессурьмянистые
ПОС 40	39-41	баланс	0,05	0,05	0,1	0,02	0,02	0,02	0,02	0,002	0,002

Физико-механические свойства припоя ПОС 40

Марка припоя	Температура плавления, °С		Ориентировочная температура пайки, °С	Плотность, кг/м³	Удельное электрическое сопротивление, мкОм•м	Предел механической прочности при растяжении, МПа
	Солидус	Ликвидус
ПОС40	183	238	290	9300	0,159	3,8

Информация для заказа

Форма выпуска припоя ПОС 40

Марка	Чушки	Пруток Ø8-15*	Пров-ка Ø1,5-5	Пров-ка Ø1-1,4
ПОС 40	+	+	+	+

elektrodi.ru

Припой оловянно свинцовый ПОС 30, 40, 60, 61

Припой ПОС оловянный марок 30, 40, 60, 61, и других марокпоставляем в Алматы. В нашей компании Вы сможете купить припой ПОС как оптом, так и в розницу, минимальную поставляемую партию уточняйте у наших менеджеров. Поставка осуществляется по всем крупным городам РК. Возможна доставка до двери Клиента!

Термин припой ПОС обозначает специальный материал на основе олова, представляющий собой сплав разнообразных металлов. Предназначен для пайки как ручной, так и автоматической. Требования, предъявляемые к припоям, в частности оловянно свинцовым: материал должен быть хорошо текучим (при температуре, большей температуры плавления), должен обладать хорошей смачиваемостью поверхностей соединяемых им компонетнов (для комфортного паяния), обладать физическими свойствами и химическим составом, согласно ГОСТ 21931-76.

В настоящее время производится широкий спектр оловянно свинцовых припоев. Если перед Вами встал вопрос выбора нужной марки, то это можно сделать, исходя из характеристики соединяемых между собой посредством припоя металлов, от метода пайки и прочих параметров. Среди всех изготавливаемых видов самую большую популярность получили ПОС. Описание всех типов Вы сможете найти ниже, если у Вас останутся вопросы по маркам или по их применению – пишите на почту [email protected] – мы будем рады Вам помочь!

Маркировка припоев ПОС означает припой оловянно свинцовый, индекс (цифра) 30, 40, 60 соответствует ориентировочному процентному содержанию олова в сплаве. Характеристика на каждую марку представлена в нижней части данной страницы.

Поставляем материалы, изоготовленные по стандарту ГОСТ 21931-76. При отгрузке предоставляем заводской паспорт или сертификаты качества. Производятся согласно действующих на территории РК ГОСТ 21931 от 1976 года и активно используются для пайки в самых разных областях промышленности.

Немного дополним про паяние. Пайку припоями используют в случае необходимости соединения или прикрепления отдельных элементов между собой, для получения герметичности, для создания электрического контакта с низким значением сопротивления. Рабочая температура у них ниже, чем у соединяемых металлов. В итоге материал, расплавляясь, растекается по зоне спайки, и при застывании фиксирует соседние элементы.

Разделяются на две условных группы: легкоплавкие, которые обладают температурой плавления более низкой, чем 450 градусов Цельсия; и тугоплавкие, которые имеют температуру плавления, превышающую 450 градусов Цельсия.

Припой ПОС 30, 40, 60, 61, применение

Рассмотрим кратко основные характеристики и применение припоев согласно ГОСТ 21931-76.

Припой оловянный марки ПОС 30 применяется для пайки сплавов латуни, жести и медных пластин. Это наиболее часто используемый материал для пайки электроприборов и радио аппаратуры. Относится к бессурьмянистым (Sb) припоям.

ПОС 40 используется для лужения и пайки наконечников проводов, соединений проводов с электронными компонентами при условии допустимости нагрева зоны пайки выше, чем при использовании ПОС 61.

ПОС 60 применяется для пайки проводов, наконечников и электронных компонент, например мобильных телефонов, навигаторов и другой аппаратуры.

ПОС 61 может изготаливаться в двух вариациях – с канифолью, и без канифоли. Применяется для лужения и пайки отдельных элементов в КИП (контрольно-измерительных приборах), элементов из стали, меди, латуни, бронзы. Данный сплав подойдет, когда необходимо избежать перегрева зоны пайки. Хорошо подходит для пайки проводов, элементов микросхем, практически всех типов проводов.

Встречается припой оловянный ПОС 90 – редкая разновидность, поставляемая под заказ. Популярен для пайки пищевой и медицинской аппаратуры. Не содержит токсичных для человека веществ.

В основном продукция поставляется круглого сечения, это стандарт. Производится в виде проволоки (обозначение ПРВ) и прутков (обозначение ПТ), но также производится следующих редких видов: лента – обозначается индексом “Л”, трубка – “Т”, порошок – “ПОР”. Возможна дифференциация по сечению: квадратное сечение обозначается “КВ”, трехгранное сечение обозначается “ТРГ”, стандартно круглое сечение обозначается индексом “КР”.

Припой ПОС 60, 61, 30, 40, цена, как купить

Если Ваша деятельность связана с использованием припоя ПОС, то Вам хорошо известно, как непросто найти надежного поставщика качественного оловянного припоя. По данной причине можно часто встретить объявления “где купить припой ПОС 60” или “срочно куплю припой ПОС 30 в Алматы”. В нашей компании Вы сможете купить оловянный припой ПОС как в Алматы, так и заказать перевозку в любой крупный город Казахстана. Если вас интересует поставка товара под заказ, обратитесь к нашим менеджерам и они просчитают Вам сроки доставки и предоставят коммерческое предложение, которое будет оптимально удовлетворять Вашим требованиям.

Наша компания готова Вам предложить широкий ассортимент материалов для пайки: баббиты Б 83 и Б 16, сплавы низкотемпературные Вуда и Розе, канифоль сосновая, флюс АН 348 А и многое другое.

Для того, чтобы узнать цену и купить припой ПОС 30, 40, 60, 61, Вы можете отправить письмо на электронный адрес торгового отдела: [email protected] , или позвонить в торговый отдел по телефонам: +7 (727) 329-71-67, 327-69-03, 395-63-87 мы работаем каждый рабочий день с 9.00 до 18.00 без перерывов!

Припой ПОС 60, 61, 30, 40, доставка

Осуществляем поставку по РК железнодорожным транспортом, автотранспортом и авиатранспортом. Возможна новая услуга – доставка до двери Клиента по всем крупным городам Казахстана!

Для того, чтобы рассчитать точную стоимость перевозки до вашего города, вы можете обратиться к транспортным компаниям, если же вы торопитесь – обратитесь к нашим консультантам, и они постараются дать предварительный расчет доставки.

Приобретая в нашей компании оловянный припой ПОС, вы получаете товар традиционно высокого качества и в согласованный срок. Перевозка по Казахстану осуществляется специализированными транспортными организациями. Доставка по заданному квадрату улиц Алматы – бесплатно!

Припой оловянный ПОС, номенклатура:

Припой оловянный ПОС	4
Припой оловянный ПОС	6
Припой оловянный ПОС	10
Припой оловянный ПОС	18
Припой оловянный ПОС	30
Припой оловянный ПОС	35
Припой оловянный ПОС	40
Припой оловянный ПОС	50
Припой оловянный ПОС	60
Припой оловянный ПОС	61
Припой оловянный ПОС	63
Припой оловянный ПОС	90

Припой ПОС 60, 61, 30, 40, диаметры:

Наименование	Диаметр, мм.
Припой оловянный ПОС	0.4
Припой оловянный ПОС	0.5
Припой оловянный ПОС	0.6
Припой оловянный ПОС	0.8
Припой оловянный ПОС	0.95
Припой оловянный ПОС	1.0
Припой оловянный ПОС	1.2
Припой оловянный ПОС	1.5
Припой оловянный ПОС	1.8
Припой оловянный ПОС	2.0
Припой оловянный ПОС	2.5
Припой оловянный ПОС	3.0
Припой оловянный ПОС	3.5
Припой оловянный ПОС	4.0
Припой оловянный ПОС	5.0
Припой оловянный ПОС	6.0
Припой оловянный ПОС	7.0
Припой оловянный ПОС	8.0
Припой оловянный ПОС	10.0
Припой оловянный ПОС	12.0
Припой оловянный ПОС	15.0
Припой оловянный ПОС	40.0

Припой оловянный ПОС 30, технические характеристики:

Марка	ПОС 30
Состав	Sn 30% Pb 70%
Температура плавления:
Начало плавления	183 град.Цельсия
Полное расплавление	265 град.Цельсия

Припой оловянный ПОС 40, технические характеристики:

Марка	ПОС 40
Состав	Sn 40% Pb 60%
Температура плавления:
Начало плавления	183 град.Цельсия
Полное расплавление	235 град.Цельсия

Припой оловянный ПОС 60, технические характеристики:

Марка	ПОС 60
Состав	Sn 60% Pb 40%
Температура плавления:
Начало плавления	183 град.Цельсия
Полное расплавление	191 град.Цельсия

Припой оловянный ПОС 61, технические характеристики:

Марка	ПОС 61
Состав	Sn 61% Pb 40%
Температура плавления:
Начало плавления	183 град.Цельсия
Полное расплавление	190 град.Цельсия

Преимущества заказа у нас

КАЧЕСТВО

Только качественный товар, с заводским паспортом, или сертификатом.

УДОБСТВО

Доставка по всем крупным городам Казахстана, доступна доставка до двери Клиента.

БЕСПЛАТНАЯ ДОСТАВКА

Бесплатная доставка по Алматы (в определенном квадрате улиц).

КОНСУЛЬТАЦИЯ

Бесплатная техническая консультация по материалу.

СТАРЫЕ ЦЕНЫ

Демократичные цены – на многие товары сохраняются “до девальвационные” цены.

ОПЕРАТИВНАЯ ДОСТАВКА

Оперативная доставка из России – от 3х рабочих дней после оплаты.

С этим товаром также приобретают:

Для того, чтобы узнать стоимость оптовую и розничную цену на оловянный припой, уточнить вес и технические характеристики, Вы можете обратиться к нашим специалистам, которые предоставят вам профессиональную консультацию и подробно ответят на все интересующие вас вопросы. Вся информация, представленная на сайте, не является публичной офертой, носит ознакомительный характер, и не может служить основанием для расчетов или претензий, внешний вид товаров и упаковки может отличаться от изображенных на сайте.

www.pts.com.kz
