Припой ПОС-61 – цена за 1 кг от производителя
Главная > Припои и сплавы > ПОС-61
Цена и сортамент
Пруток
Прутком называют форму выпуска припоя круглого сечения, диаметром 8мм и длинной 400±20мм. Производится изделие методом прессования на специализированном оборудовании.
Цена от1 320,00 руб/кг

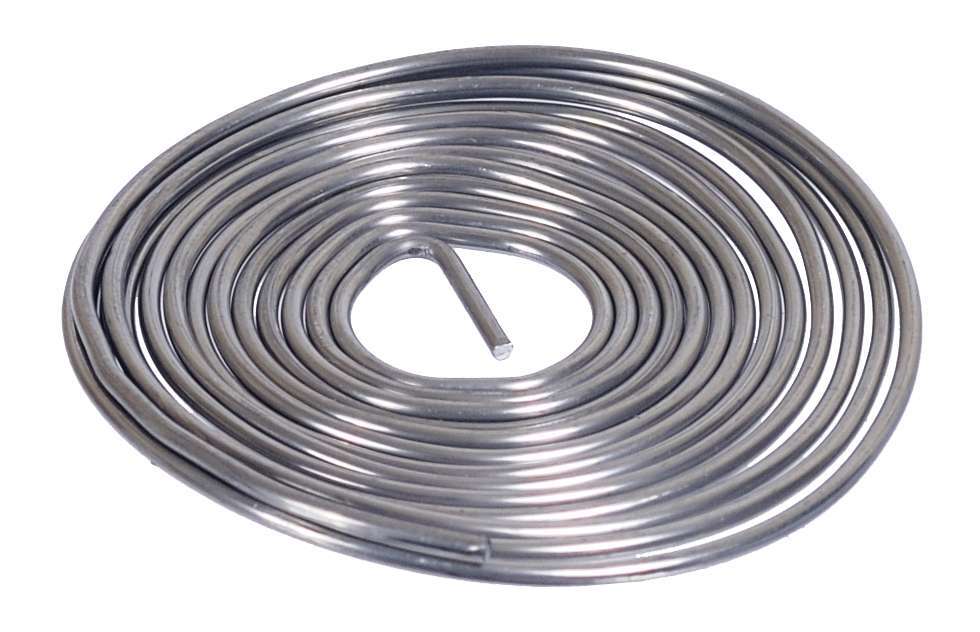

Проволока
Проволока – изделие круглого сечения нитевидной формы, диаметром от 0,5 до 6,0мм. Поставляется в бухтах(матках) по 8-16 кг и на катушках до 10кг.
Цена от1 330,00 руб/кг
Чушка
Чушка – это изделие в виде слитка, весом 20-25кг. Производится материал отливанием в изложницу. После заливки и остужения продукта на поверхности допустимо появление просадок.
Цена от1 300,00 руб/кг
Анод
Тип припоя, выпускаемый для гальванической работы. Имеет квадратную или прямоугольную форму для лучшего использования.
Цена от1 300,00 руб/кг

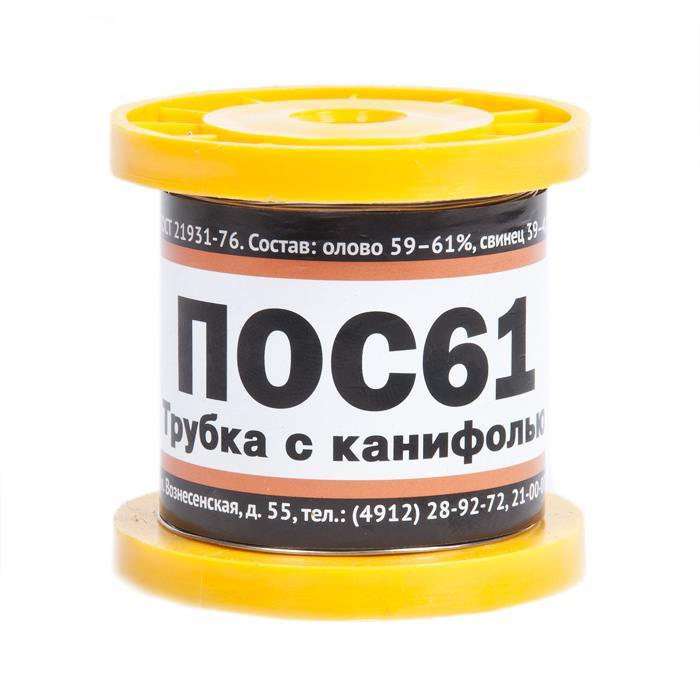

Трубка с канифолью
Продукция в форме нити диаметром от 0,5мм до 6,0мм, заполненная специальной переработанной смолой (канифолью) называют трубкой.
Цена договорная
Порошок
Порошок – мелкодисперсный вид сплава ПОС-61. Размер гранул производится согласно ГОСТ 9723 и не превышает 1000 микрометров.
Цена договорная
Лента
Лента – это тонкая полоска, сделанная из металла методом проката. Размеры ленты: толщина от 0,8 до 5мм, ширина 8-15мм.
Изготавливается лента согласно ГОСТ 21931-76.
Цена договорная
Фольга
Фольга – это очень тонкие листы металла, обычно не превышающие 0,2 мм в толщину. Размеры согласовываются индивидуально.
Цена договорная
Слиток
Длина 175мм х Ширина 15мм х Толщина 10мм. Изготавливается методом отливания.
Цена от1 620,00 руб/кг
Химический состав и температура плавления
Для крепкого соединения материалов состоящих из металлов и различных сплавов используются специальные припои на основе олова, кадмия, свинца, серебра и т.п. Ярким представителем считается припой ПОС-61. Относится продукт к группе оловянно-свинцовых припоев и подгруппе бессурьмянистых.
Технические характеристики
Технические характеристики припоя ПОС-61 универсальны в использовании. Благодаря составу и температуре плавления продукт имеет хорошую текучесть, соответственно небольшие трещины и механические неровности полностью им заполняются. Также сплав имеет отличную смачиваемость – скорость и равномерность заполнения зазоров, благодаря этому показателю соединения становятся крепкими и надежными. Вышеуказанные технические характеристики делают материал простым в использовании, недаром изделие применяют в бытовых условиях при пайке медных труб и домашних электроприборов.
Области применения
Области применения сплава очень велики. Припой ПОС-61 производится и поставляется по ГОСТ 21931-76 и ГОСТ 21930-76. Продукцию используют для высоко ответственных соединений, в том числе в радиотехнике для лужения и пайки тонких контактов электроаппаратуры, радиоаппаратуры, точных приборов, элементов печатных плат.
Заказ и доставка
Наша компания предоставляет все возможные удобные для вас способы оплаты и доставки материала. Купить припой ПОС-61 вы можете как в розницу, так и оптом, а для постоянных клиентов действуют индивидуальные условия и цены. Оплата товара осуществляется на основании выставленных счетов или наличным способом.
Материал доставляется любыми транспортными компаниями и курьерами по всей России. Чтобы заказать интересующую позицию, оставьте Вашу заявку на сайте с указанием технических характеристик (марка, вид, количество).
технические характеристики, температура плавления и пайки – Оборудование для пайки на Svarka.guru
Описание
Припой оловянно-свинцовый ПОС 61 идеально подходит для использования в бытовых условиях. Этому способствует низкая легкоплавкость состава, за счет высокого содержания олова. Его температура плавления не превышает 200 градусов Цельсия.
Благодаря высокой текучести расплавленного состава, припой заполняет все щели и полости, обеспечивая высокие качественные характеристики соединения. Примененный состав относится к категории универсальных. С его помощью можно паять изделия из следующих металлов:
- сталь;
- медь;
- латунь;
- бронза;
На отечественном рынке имеется аналог данного припоя – ПОС 60.
Массовая доля олова в его составе всего на один процент меньше.
Зарубежный аналог – Sn63Pb37, в составе которого содержится 63 % олова и 37 % свинца. Технические характеристики и сфера применения материала практически не отличается от ПОС 61.
Несколько правил пайки
Есть одно незыблемое правило: температура паяльника должна быть выше температуры расплавления припоя.
Причём припойный материал должен быть расплавлен полностью ещё до того, как он заполнит пустые пространства и равномерно распределится по поверхности.
Если жало паяльника окажется чересчур перегрето, припой окислится и паяльный шов получится не слишком качественным. Кстати, окислы могут появиться и на самом паяльнике, и для того, чтобы избавиться них, специалисты советуют приобрести так называемый активатор жала — действительно очень полезная вещь.
А если жало паяльника будет не просто перегрето, а перегорит, то припойный материал вообще перестанет на нём держаться.
«Холодная» пайка (то есть когда температура жала паяльника меньше оптимальной) тоже не даст ожидаемого результата.
Если припойный материал не плавится до текучего состояния, место спайки становится матовым и шероховатым, а соединение не слишком прочным.
И ещё одно важное правило, подходящее для любой пайки: температура самих спаиваемых элементов непременно должна быть одинаковой.
Характеристики материала
Рассмотрим основные технические характеристики припоя ПОС 61:
- плотность – 8,5 г/см3;
- ударная вязкость – 3,9 кг/см2;
- предел механической прочности при растяжении – 43 МПа;
- относительное удлинение – 45 %;
Химический состав
Основными химическими элементами припоя являются:
- Олово. При идеальных условиях изготовления, содержание олова в составе – 61 % от общей массы. Согласного требованиям нормативных документов, его массовая доля должна быть не менее 59 %.
- Свинец.
Его процентное содержание – 38-39 %, в зависимости от наличия вспомогательных добавок. Например, в припое ПОСсу 61-05, помимо олова и свинца, содержится лишь 0,5 % сурьмы.
Его процентное содержание – 38-39 %, в зависимости от наличия вспомогательных добавок. Например, в припое ПОСсу 61-05, помимо олова и свинца, содержится лишь 0,5 % сурьмы.Кроме сурьмы, в состав могут входить следующие химические элементы, повышающие качество соединения:
- железо;
- висмут;
- никель;
- сера;
- цинк;
- алюминий.
Температурные параметры
Температура пайки ПОС 61 составляет 240 Сº. При этом состав начинает плавится при температуре 184 Сº, а полный переход в жидкое агрегатное состояние происходит при 194 Сº (± 2 Сº, в зависимости от содержания вспомогательных химических элементов).
Из всех свинцово-оловянных припоев, ПОС-61 – самый низкоплавкий.
Разновидности
Независимо от формы выпуска, состав материала и соотношение основных компонентов остается неизменным. Наиболее распространенными разновидностями являются:

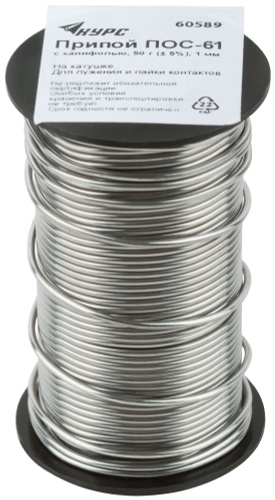

- Проволока. Ее диаметр находится в пределах от 1 до 7 мм, в зависимости от области применения. Величина шага составляет 0,5 мм. Поставка осуществляется в компактных бухтах или катушках, которые разматывают в процессе эксплуатации. Данная форма выпуска является самой востребованной.

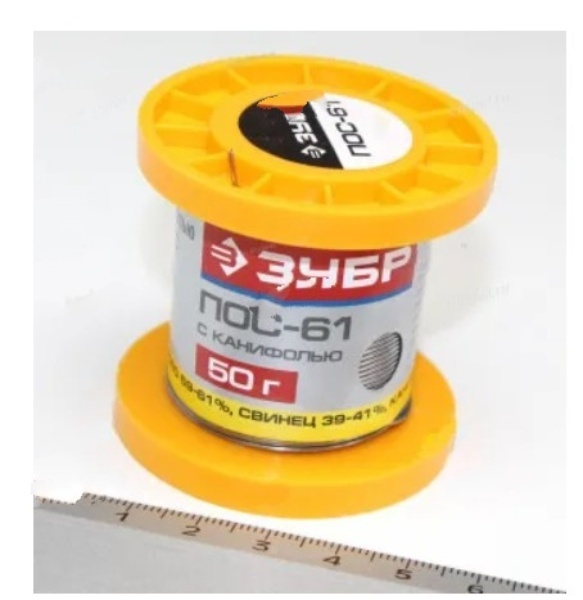

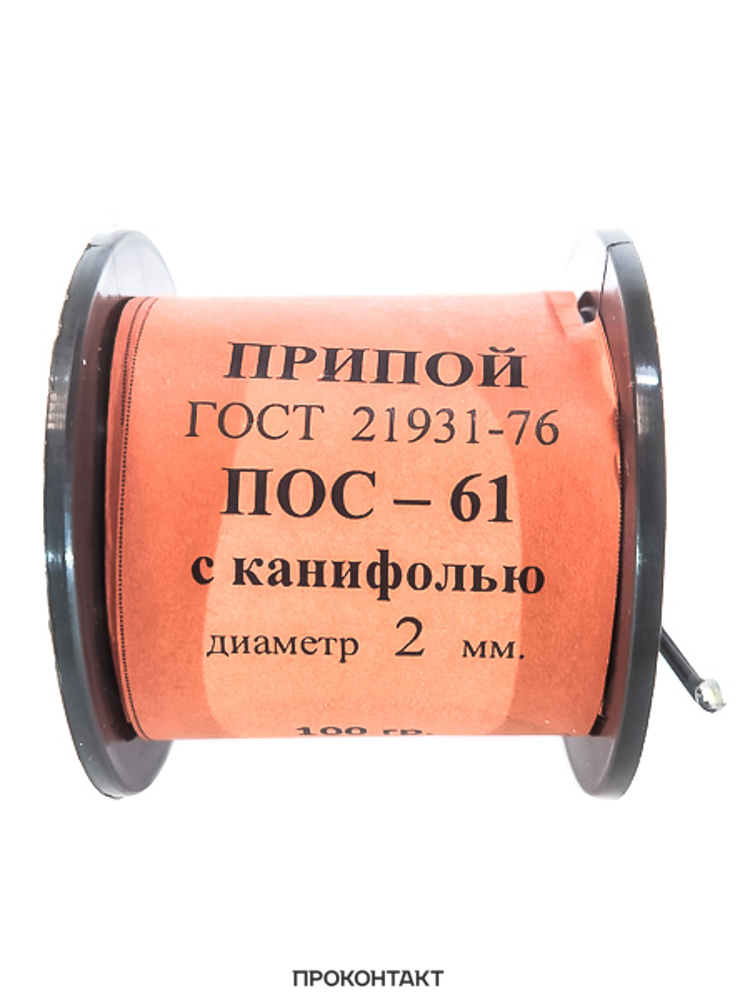

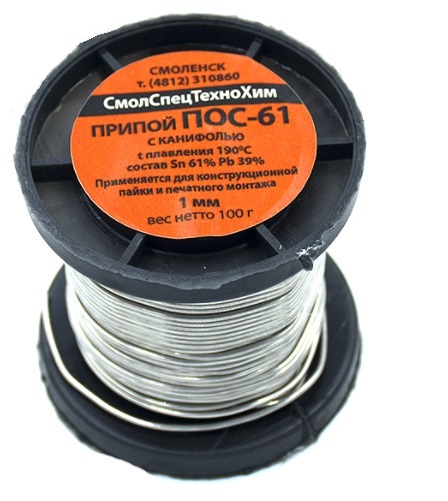

- Припой с канифолью ПОС 61 выпускают в виде тонких трубок с наполнителем, закрученных спиралью. Сосновая канифоль играет роль флюса при паяльных работах. Ее преимущество – нейтральный состав, который не требует удаления после завершения рабочего цикла, в отличие от флюсов на кислотной основе. Прочие виды припоев ПОС 61 выпускают без канифоли.
- Лента. Отличительная особенность – возможность быстрого ремонта кабельно-проводниковых материалов. Ленточный припой характеризуется низким содержанием сурьмы.
- Прутки. Их длина не превышает 40 см. Максимальный диаметр – 8 мм. Данная форма выпуска идеально подходит для лужения температурного стержня паяльника. Некоторые мастера предпочитают изготавливать прутки самостоятельно, отливая их в специальные формы.
Величина шага составляет 0,5 мм. Поставка осуществляется в компактных бухтах или катушках, которые разматывают в процессе эксплуатации. Данная форма выпуска является самой востребованной.Для крупных производственных предприятий ПОС 61 поставляют в виде массивных слитков, массой до 25 кг.
Это снижает себестоимость расходных материалов и паяльных работ.
Температура плавления различных металлов
Далеко не всегда приходится выполнять стандартную пайку с готовыми марками припоев. Иногда приходится работать с нестандартными для этого процесса металлами. Это не всегда дает гарантированно качественный результат, но порой именно пайка становится лучшим решением для соединения деталей. Здесь нужно знать, какая температура жала паяльника нужна для работы, а также и при какой происходит плавление металлов, с которыми ведется работа.
Если дело касается выпаивания контактов или разъединения определенных частей, то эта информация становится более важной, чем технические данные припоя. Температура нагрева паяльника должна достигать таких значений, чтобы можно было расплавить контакт. Это значит, что она должна быть равной величине, при которой происходит плавление, или же превышать его. С учетом ограничения мощности паяльников это далеко не всегда осуществимо. Некоторые виды металла невозможно расплавить паяльником.
Стоит сравнивать технические характеристики инструмента с параметрами конкретного металла или сплава.
| Металлы и сплавы | Температура плавления материала, градусы Цельсия |
| Алюминий | 660,4 |
| Вольфрам | 3420 |
| Германий | 937 |
| Дуралюмин | 650 |
| Железо | 1539 |
| Золото | 1063 |
| Иридий | 2447 |
| Калий | 63,6 |
| Константин | 1260 |
| Кремний | 1415 |
| Латунь | 1000 |
| Легкоплавкий сплав | 60,5 |
| Магний | 650 |
| Медь | 1084,5 |
| Натрий | 97,8 |
| Нейзильбер | 1100 |
| Никель | 1455 |
| Нихром | 1400 |
| Олово | 231,9 |
| Осмий | 3054 |
| Ртуть | 38,9 |
| Свинец | 327,4 |
| Серебро | 961,9 |
| Сталь | 1400 |
| Фехраль | 1460 |
| Цезий | 28,4 |
| Цинк | 419,5 |
| Чугун | 1200 |
Способы получения нужной температуры
Температура жала паяльника 100 Ватт имеет определенные ограничения.
С одной стороны, нельзя превысить максимальное значение при полном разогреве, а с другой – ее нельзя понизить так, чтобы она поддерживалась на одном и том же уровне. Если для пайки требуются более низкие значения данного параметра, то следует попробовать заменить инструмент. Температура жала паяльника 60 Ватт будет ниже, чем аналога на 100 Вт, поэтому данная методика хорошо подходит для подбора нужной температуры. Долгое время именно она была основной, так как современные модели с регулируемыми параметрами появились относительно недавно. Недостаток методики заключается в том, что требуется покупать несколько видов паяльников. Также это не дает точного регулирования, хотя для большинства случаев хватает и примерных значений.
Паяльник на 100 Ватт
Установка регулятора мощности помогает решить проблему с понижением температуры практически с любой моделью. Регулятор можно установить практически на любую модель. Он будет работать с относительными значениями в своем диапазоне.
К примеру, если диапазон регулировки значений лежит в пределах от 0 до 100%, то температура жала паяльника 40 Ватт на половине оборота ручки регулятора будет соответствовать температуре нагрева паяльника на 20 Ватт. При 25% это значение будет равняться 10 Ватт и так далее. Регулятор может иметь ограничение по снижению, к примеру, до 50%. Ниже он не сможет опуститься.
Покупка модели с регулируемым значением температуры. Автоматически встроенный регулятор, оптимизированный под конкретную модель и находящийся непосредственно в корпусе устройства становится отличным современным решением. Благодаря ему, температура паяльника для пайки микросхем будет регулироваться с точностью вплоть до 1 градуса Цельсия. Стоимость таких паяльников выше, чем у стандартных моделей, применять регулятор к другим инструментам не получится, но удобство играет свою роль и для профессионального применения они становятся лучшим выбором.
Не совсем удобным способом регулировки является разогрев жала с последующим остыванием.
Для начала инструмент доходит до своего максимума, а затем нужно подождать пока он не остынет до нужного значения. Остывание происходит медленно, так что подобрать нужною величину вполне реальною главное использовать для этого измерительные приборы, которые покажут точные параметры.
Оборудование для измерения температуры
Температура нагрева жала паяльника определяется при помощи специальных измерителей, или как их еще называют, термометров для паяльника. В основу данных устройств входит термопара, которая показывает точное значение с погрешностью до нескольких градусов. На рынке встречается множество моделей, которые могут показывать температуру в градусах Цельсия или Фаренгейта. Практически все модели сейчас имеют цифровую шкалу для отображения данных. Термопара со временем портится и ее требуется заменять, но это позволяет работать с любыми типами паяльников.
Измеритель температуры жала паяльника
Помимо отдельных измерителей еще имеются встроенные варианты.
Они идут сразу выпонтированные в паяльник, что очень удобно для работы с одним инструментом. Это заметно влияет на стоимость изделия, но здесь не возникает проблем с частой заменой термопары. Еще одним способом определения является использование мультиметра. Это очень рас пространная методика, так как у специалистов по пайке всегда имеются такие приборы. Точность определения значений зависит от конкретной модели.
Применение в быту и на производстве
Помимо уникальных технических характеристик в высоких эксплуатационных качеств, припой ПОС 61 обладает еще одним достоинством – доступной ценой. Эти факторы послужили причиной распространения данного материала, которому нашлось множество применений, как в быту, так и в промышленности.
Среди радиолюбителей припой давно зарекомендовал себя надежным помощником. Низкая температура плавления позволяет исключить вероятность перегрева радиокомпонентов и элементов микросхем, что является решающим фактором при выборе подходящего расходного материала.
На различных предприятиях ПОС 61 используют для пайки скруток медных проводов. В состав припоя сходит медь, что благотворно влияет на интенсивность растворения проводов.
При запаивании трещин металлических сосудов, в качестве рабочего инструмента используют газовую горелку. Расплавленный состав легко проникает во все щели, надежно герметизируя отверстия.
Низкая температура плавления накладывает свой отпечаток на фронт работ. Припой нельзя использовать для ремонта изделий, эксплуатация которых связана с высокотемпературными воздействиями. Это приведет к быстрому износу соединения.
Температура жала относительно используемого припоя
Рабочая температура паяльника для каждого процесса подбирается отдельно. Во время пайки однотипных контактов с использованием одного и того же припоя допускается применение одинаковых параметров инструмента. В иных случаях даже приходится менять паяльник, чтобы подстроиться под нужные характеристики. Для работы с определенными припоями температура паяльника для пайки всегда должна быть немного выше, чем температура плавления припоя.
Разница должна быть небольшой, всего в 5-10 градусов. С современной техникой таких показателей легко добиться, если есть регулятор мощности и точный датчик разогрева.
Припой POS61 / Auremo
Припой POM2 Припой ПОС61 Припой ПОС61М Припой ПОС63 Припой ПОС90 Припой ПОСК50-18 Припой Поссу50-0,5 Припой ПОССу61-0,5 Припой ПОСУ95-5
Обозначение
| Наименование | Значение |
|---|---|
| Обозначение ГОСТ Кириллица | ПОС61 |
| Обозначение ГОСТ латинское | РОС61 |
| Транслитерация | ПОС61 |
| Химические элементы | ПСнПб61 |
Описание
Припой ПОС61 используется : для производства слитков, круглой проволоки, круглых стержней с флюсовыми трубками, порошка, применяемого для лужения и пайки электро- и радиоаппаратуры, печатных плат, точных приборов с высокоароматичными швами, где перегрев; для лужения стали, для наварки баббита марки Б83С.
Примечание
Оловянно-свинцовый припой, не содержащий сурьмы.
Стандарты
| Наименование | Код | Стандарты |
|---|---|---|
| Цветные металлы, включая редкие металлы, и их сплавы | В51 | ГОСТ 21930-76, ГОСТ 21931-76, ГОСТ 28873-90, СТП М288-82 |
| Нормы расчета и проектирования | В02 | ОСТ 107.460091.001-86 |
| Твердые сплавы, металлокерамические изделия и порошки, металл | В56 | ТУ 48-0220-029-89 |
| Листы и полосы | В53 | ТУ 48-21-233-90 |
Химический состав
| Стандарт | С | Ni | Фе | Медь | Как | Ал | Цин | Сн | Сб | Пб | Би |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ГОСТ 21930-76 | ≤0,02 | ≤0,02 | ≤0,02 | ≤0,05 | ≤0,02 | ≤0,002 | ≤0,002 | 59-61 | ≤0,1 | Остальные | ≤0,1 |
Sn является основой.
По ГОСТ 21930-76 по требованию потребителя массовая доля мышьяка в припое не должна быть более 0,010 %.
Механические характеристики
| σ B , МПа | д | кДж/м 2 , кДж/м 2 | Число твердости по Бринеллю, МПа |
|---|---|---|---|
| Свинья в состоянии поставки | |||
| ≥42,2 | ≥46 | ≥382,2 | ≥14 |
Описание механические метки
| Наименование | Описание |
|---|---|
| о Б | Предел кратковременной прочности |
| кДж/м 2 | Прочность |
Физические характеристики
| Температура | р, кг/м3 | л, Вт/(м · °С) | Р, НОМ · м |
|---|---|---|---|
| 20 | 8500 | 5024 | 139 |
