Содержание

Приспособление Для Сверления Отверстий Под Углом

Конструкция кондуктора обуславливается параметрами детали, под которую он делается. Если отверстия в детали размещены на одной прямой полосы (по оси Х), тогда кондуктор будет представлять собой полосу, уголок либо швеллер определенной длины с просверленными в ряд отверстиями. Если отверстия размещены не на одной полосы (со смещением по осям Х и У), тогда кондуктор необходимо изготавливать из цельного кусочка листового металла по другому сваривать из железного профиля.

Изготовьте заготовку для кондуктора.

Вырежьте заготовку из листа металла либо сварите ее из профильного металла (уголка, полосы, швеллера). Если у вас есть деталь, для какой занимается делается кондуктор, используйте ее в роли шаблона в процессе изготовления заготовки. Если детали нет, нанесите схему расположения отверстий на лист бумаги либо жести и используйте для шаблона Данный лист.

Прецизионное приспособление поворотное

для выполнения сверлений под углом до 65°,тетивы под балясины, перил, для производства деревянных лестниц,

Высочайшая точность благодаря вставленному уровню, и точно отшлифованной направляющей. Кондукторной втулки для свёрел в комплекте 3 втулки под свёрла 7мм. 8мм. 10мм.12мм

Обычная и четкая юстировка при помощи встроенного уровня. Упрямую рамку следует выставить согласно угла наклона тетивы на приспособлении для выполнения сверлений лестниц относительно к полосы разметки на косоуре встречаются регулировочные шайбы, затянуть — и готово!

Угловая рамка плавненько регулируется в спектре до ± 65°.

Точная глубина сверления благодаря плавной регулировке кольца-ограничителя глубины сверления.

Компактно и комфортно практически для всех систем балясин и перил.

Совершенно подходит для производства деревянных лестниц конкретно на одном месте монтажа.

Это приспособление должен иметь каждый мебельщик! Кондуктор для minifix и шкантов

Читайте так же

Значительно упрощает работу мастера.

Качество и быстрота работы вот что даёт это приспособление.

Отправим по городам РФ.

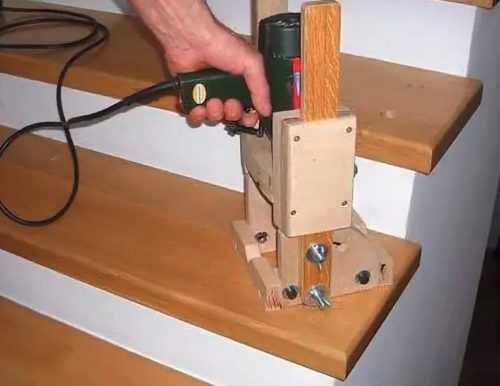

Перенесение угла наклона на балясины.

Приставляем стойку с выставленным ранее углом к балясине и размечаем данный угол.

  1. Сверление тетевы
  2. Сверление поручня
  3. Сверление балясины под шпильки.
  4. Регулировка центра сверления за счёт регулировочных шайб
  5. Разметка угла на балясине.(Данный угол на кондукторе переносится на место назначения среза на балясину)
  6. Применение перовых свёрел различных размеров

всё в одном приспособлении на одном месте сборки лестницы

Если вы хотя бы раз делали мебель на дому, то понимаете, что большая часть деталей соединяется встык с помощью шкантов. С целью точно и верно сделать отверстия для шкантов, нужно просто взять кондуктор для выполнения сверлений отверстий.

На огромных мебельных предприятиях для выполнения сверлений таких отверстий употребляются особые станки. Некие мастера самостоятельно иначе говоря на маленьких предприятиях, поначалу сверлят отверстия в торце одной детали, потом вставляют здесь особые метчики типа конуса.

После чего прикладывают вторую деталь, отмечают места на ее поверхности, места для отверстий, после этого делают их сверление. Хотя с применением данного способа можно сделать отверстия, увы точно повторить чертеж и достигнуть соосности для вас сомнительно получится, а дополнительно миф способ очень неспешный и трудозатратный.

Если у вас есть чертеж мебели, вы его желаете повторить очень точно и обеспечить высококачественное крепление всех деталей мебели, а приобрести дорогостоящее оборудование нет возможности, выходом из положения будет приспособление для выполнения сверлений.

Кондуктор представляет из себя приспособление, что имеет вид планки с отверстиями и гильзами. Для выполнения отверстий,кондуктор при использовании зажимов крепится к детали, после этого в гильзу вставляется сверло и делают отверстие. Для одной и другой детали, что соединяются друг с другом, употребляется один и тот же кондуктор, то нашему клиенту остается выходит верно и соосно.

Главные достоинства, что имеет обозначенное приспособление:

  • точность сверления
  • они получаются перпендикулярными, потому что употребляется гильза
  • простота и быстрота выполнения работ.

Кондуктор применяется не только лишь в мебельной индустрии, он применяется и в машиностроении, вам больше понравятся большим либо затратным. Применяются они и так же для сверления отверстий смешанного типа, они все позволяют точно повторить чертеж и соблюсти нашему клиенту остается обозначенные у него размеры.

А возможно применен кондуктор и в легкой индустрии либо в строительстве, в этом случае употребляют затратные модели из дерева, листового металла либо оргстекла.

Невозможно просверлить трубу или заготовку цилиндрической формы, потому что сверло повсевременно соскальзывает. Если использовать данное приспособление, то процесс существенно упрощается и ускоряется и выполнить работу нетрудно.

В особенности животрепещуще использовать данное приспособление, если нужно просверлить отверстие в заготовке цилиндрической формы и маленького поперечника.

Также такое приспособление позволяет делать перпендикулярные отверстия, которые без его внедрения сделать очень трудно.

Есть различные виды таких приспособлений, они найдут применение как при сверлении, так и при проведении фрезерования, также при выполнении точения, обрубки, сборки деталей. Есть затратные, поворотные, опрокидывающиеся и скользящие модели.

Читайте так же

Затратной кондуктор прикладывают к заготовке, они бывают вариации лежать свободно по другому крепиться зажимами, таким методом обычно делают сверление отверстий.

Поворотное приспособление используют если вы поставили цель работать с цилиндрическими заготовками. Они имеют вертикальную, горизонтальную и поворотную ось. Для маленького производства, нужно использовать универсальные приспособления, которые просто переналаживать. Опрокидываемый кондуктор используют, если нужно сверлить в различных плоскостях.

Скользящие кондукторы не укрепляют к станку, а выставляются под кто поперечник раздельно. Они наименее производительны и обычно употребляются, если работа производится на одношпиндельном станке и нужно сделать на детали несколько различных поперечников, для этой цели вам направляющие втулки выполнены на откидных планках.

Такое приспособление сделают и в кустарных условиях, для этой цели вам нужно отыскать подходящий для вас чертеж все выполнить согласно ему. На работе необходимо:

  • дрель
  • болгарка
  • аппарат
  • слесарные инструменты.

Чтоб сделать самое обычное приспособление, нужно взять арматуру квадратного сечения размером 10х10мм. После чего отрезают нужно длины кусочек и зачищают его с помощью наждачной бумаги. Сейчас нужно выполнить разметку для шаблонных отверстий.

Нельзя, чтоб центр был поближе к краю, чем на 8мм, это равно половине толщины листа ДСП. Имеющиеся эталоны предугадывают, чтоб меж центрами было 32 мм.

Когда размечены центры, здесь делают отверстия поперечником 5мм. Для производства упора употребляется железная пластинка шириной 4,5 мм, ее толщина должна составлять 1 мм. Она сгибается под углом 90 градусов и вкупе с кусочком заготовленной арматуры, после закрепления их в струбцине, делают место под резьбу.

Кондуктор для сверления отверстий самоцентрирующийся. self-centering jig for drilling holes

Сейчас осталось порезать резьбу и соединить две детали в одну конструкцию. При его использовании возможно делать работу не страшиться только за то, что выступите за край листа.

Сделать такое приспособление нетрудно, увы оно намного проще делает работу сборщиков мебели либо тех людей, что ее делают. Если у вас нет никакого желания заниматься созданием этого приспособления без помощи других, его купите уже в готовом виде.

Если для вас нужен кондуктор для выполнения работ по изготовлению мебели своими силами, то подойдет простейший и его цена будет малозначительной. Проф же оборудование имеет довольно высшую цена.

При любых обстоятельствах, приобретете вы кондуктор по другому сделаете его без помощи других, это приспособление помогает проще и резвее соединять детали мебели либо делать ее ремонт.

Смотрите выборку по изготовлению и использованию самодельных кондукторов:

Читайте так же

ctln.ru

Приспособление для сверления отверстий под углом своими руками

У каждого домашнего мастера имеется дрель – инструмент многофункциональный, позволяющий не только сверлить отверстия в стене для полок. Нередко возникают ситуации, когда необходимо выполнить определенную работу, требующую применения специальных устройств. К ним можно отнести строго вертикальное сверление или получение отверстий под определенным углом. Для таких задач используется приспособление для сверления – кондуктор, который можно приобрести на рынке либо в гипермаркете, а также сделать самостоятельно.

Приспособления для сверления под углом

Для сверления отверстий под требуемым углом может использоваться множество различных аксессуаров. К ним относится разнообразный инструмент, устанавливающий требуемый наклон сверла к поверхности:

  • приставки;
  • накладки;
  • кондукторы;
  • шаблоны;
  • иные специальные приспособления, как самодельные, так и заводского выпуска.

С применением таких устройств процесс создания «сложных» отверстий существенно облегчается и выполняется быстрее. Также специальный инструмент можно применять и для сверления в труднодоступных местах.

Частично к приспособлениям для сверления отверстий под углом можно отнести направляющие приставки, имеющие функцию регулировки наклона. При закреплении направляющей станины (или двух, как в большинстве моделей современных приставок), можно проделать отверстия под различными углами. Наиболее популярны среди профессионалов и домашних умельцев приспособления для сверления под 45°, так как именно такой угол чаще всего используется для соединения элементов в мебельном производстве при создании сложных металлических деталей и конструкций.

Большинство домашних умельцев используют сделанные самостоятельно стойки для дрелей, модифицируя зажим так, чтобы он мог вращаться. Таким образом, стандартное приспособление превращается в устройство для сверления отверстий в любой плоскости, в конструкцию с настраиваемым углом наклона.

Самостоятельное изготовление подобного приспособления требует навыков, специальных знаний в механике и инженерного склада ума. Новичку будет сложно создать действительно стоящее приспособление.

Как сделать приспособление для сверления своими руками

Перед тем как приступить непосредственно к изготовлению приспособления, необходимо определить, для каких целей оно будет использоваться, а затем подобрать оптимальную конструкцию.

Кондукторы различаются функционалом и типом исполнения. Наиболее востребованы следующие виды устройств:

  1. Накладные. Приспособления укладываются на подлежащую обработке деталь и закрепляются на ней посредством механизмов или вручную. Применяются для сверления отверстий в плоских изделиях.
  2. Поворотные. Инструмент используется при необходимости получения отверстий в изделиях цилиндрического сечения. Имеют вертикальные и горизонтальные поворачивающиеся оси, позволяют производить сверление под нужным углом.
  3. Универсальные. Подходят для мелкосерийного производства, позволяют выполнить переналадку в кратчайшие сроки.
  4. Опрокидываемые. Применяются в тех случаях, когда по технологии требуется сверление отверстий в нескольких плоскостях.
  5. Скользящие. Крепление для этих приспособлений не требуется. Устройство просто прикладывается к нужному участку заготовки.
  6. Закрепляемые. Отличаются удобством в использовании, но ограничены в перемещении по поверхности изделия.

Изготовив кондуктор для сверления собственными силами, можно сэкономить изрядную сумму для более важных нужд.

Для сооружения потребуются:

  • болгарка;
  • сварочный аппарат;
  • дрель;
  • слесарные инструменты.

Изготовление приспособления выполняется в такой последовательности:

  1. Подбирается отрезок арматуры квадратного сечения 10х10 мм.
  2. Отрезается кусок нужной длины, края и грани зачищаются.
  3. Выполняется разметка для шаблонных отверстий. Центр их должен располагаться на удалении минимум 8 мм от края. Между центрами ближайших отверстий выдерживается расстояние не менее 32 мм.
  4. В заранее размеченных центрах выполняется сверление отверстия диаметром 5 мм.
  5. Для создания упора понадобится металлическая пластинка толщиной 1 мм и шириной 2,5 мм, сгибаемая под прямым углом.
  6. В пластинке и в арматуре для крепления струбцины нарезается резьба.
  7. Обе детали соединяются в единую конструкцию.

Имея определенные навыки в обращении с нехитрым инструментом, изготовить приспособление для сверления не так уж и сложно. Для нечастого применения в домашнем хозяйстве подобного устройства вполне достаточно. Если ничего не получается, то наиболее простой вариант – приобрести устройство в специализированных или строительных гипермаркетах.

Приспособления, которыми пользуются профессионалы, стоят на порядок дороже, но покупка их целесообразна лишь тогда, когда речь ведется о как минимум мелкосерийном производстве каких-либо деталей. Зато с их помощью можно выполнять любые работы, в том числе и в труднодоступных для стандартной дрели местах.

Устройства для вертикального сверления

Для сверления отверстий строго под прямым углом преимущественно используются два типа приспособлений:

  • стойки;
  • приставки-направляющие.

Стойка представляет собой сверлильное приспособление, основным элементом конструкции которой является несущая станина с направляющим пазом. На прикрепленной к основе втулке закрепляется зажим, с помощью которого надежно фиксируется дрель. Передвижение вниз либо вверх выполняется посредством ручки. Главная особенность таких приспособлений заключается в подборе материалов изготовления и способе закрепления элементов. Всем узлам придается как можно большая жесткость, станина должна обладать высокой стойкостью к нагрузкам.

В магазинах можно выбрать наиболее подходящую профессиональную модель из множества вариантов. Для бытовых целей применяются в основном самодельные фанерные или деревянные приспособления, функциональность которых в большинстве случаев не уступает дорогим металлическим устройствам.

Приставки-направляющие – это упрощенный вариант стоек, относящийся профессионалами к ручным инструментам. Такие устройства мобильны, потому часто используются в быту.

А какими приспособлениями для сверления пользуетесь вы? Покупали ли вы их в магазине или изготавливали самостоятельно? Поделитесь, пожалуйста, своим опытом и секретами в комментариях.

wikimetall.ru

Изготовление мебели без шипов — Мастер в доме

 Сверление отверстий под углом дрелью. Приспособление для сверления отверстий под углом выпускается под торговой маркой «kred jig». Более привычно сказать что это кондуктор для засверливания отверстий. На самом деле это не просто кондуктор, это целая философия изготовления мебели без шипов.

Разумеется по прочности и долговечности изделия собранные таким способом уступают классической сборке на шипах. Зато по простоте использования, и по скорости сборки деревянных изделий этому варианту нет равных.

Конечно сборка мебели на саморезах не новость. Но попробуйте
соединить саморезами детали шириной 100 мм. . Здесь же  ширина
деталей особого значения не имеет. Кроме этого одна сторона
изделия остается чистой, без отверстий. Это удобно если необходимо
одну сторону сделать фасадной.

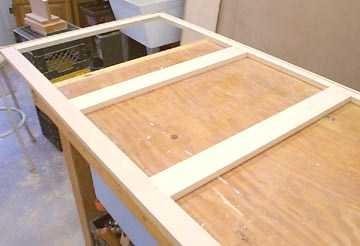

В начале работы проводим разметку заготовок, перемычки сразу
отпиливаем по размеру. Для качественной сборки торцы деталей
должны быть запилены точно под углом 90*. Для этого лучше
использовать торцовочную дисковую пилу. Ну а дальше все просто,
Крепим кондуктор на детали и используя дрель или шуруповерт
засверливаем отверстия. Если у вас нет специального сверла, то
сначала надо засверлить карман сверлом 8-10 мм. . Карман нужен для
полного утапливания головки самореза.

Перед вкручиванием самореза детали желательно зафиксировать друг
с другом, для этого подойдут обычные струбцины. Далее стягиваем
детали саморезами и изделие готово. Разумеется перед покраской
все надо тшательно вышкурить.

Таким способом можно собирать достаточно серьезные изделия, тумбочки, шкафчики и даже диваны.  Успехов в работе!

Что можно сделать, смотри статью Диван своими руками чертежи.

Похожие статьи:

mastervdome.ru

Интересное приспособление для сверления отверстий


Приятного времени суток, Друзья. Многие из нас сталкивались с такой проблемой, когда начинаешь сверлить какое либо отверстие, оно получается не под прямым углом. Сверлильный станок с лёгкостью помогает нам сделать ровное отверстие, но иногда нам нужно просверлить его в том месте, где по близости станка нет, или же его у вас нет совсем. И возникает такая мысль, а что если сделать такой станок, чтобы его можно было взять с собой, он был компактным, и простым в изготовлении. И именно такой я нашёл в интернете, где автор доходчиво показал способ его изготовления. Всем приятного просмотра!

Необходимые материалы:
- брусок
- фанера
- патрон от шуруповерта
- металлическая пластина
- 4 ролика-подшипника

Шаг 1: Первым делом автор вырезал 3 заготовки, две из них одинаковые. К сожалению чертежей нет, но их не составит труда сделать самому.


Шаг 2: Затем в заготовке автор просверлил 2 не сквозных отверстия, как показано на фото. 2 ролика - подшипника, он прикрутил к заготовке с помощью болтиков, положив между подшипником и брусочком шайбу. Затем отрезав металлическую пластину, автор приложил её к заготовке и сделал разметку. Далее просверлил отверстия и прикрутил подшипники.

Шаг 3: Две заготовки которые автор подготовил раннее, он склеил друг с другом, получив одну. После высыхания, с помощью шлифовального станка, он закруглил края заготовки. Затем просверлил одно сквозное отверстие маленьким диаметром, и в этом же отверстие (сверлом большего диаметра) не сквозные, по бокам заготовки. В них он вставил подшипники.

Шаг 4: Две заготовки он соединил друг с другом саморезами. Затем установил патрон со штырём от шуруповёрта, как показано на фото.


Шаг 5: В металлической пластине он просверлил несколько отверстий. И к ней сделал деревянную рейку. Затем прикрутил данную заготовку к бруску, как показано на фото.

Шаг 6: Для основания автор взял, фанеру прямоугольной формы. И "наживил" одним саморезом заготовку, которую сделал в 5 шаге. Затем на направляющую автор одел заготовку с патроном, в который зажал сверло. Затем проверив, что угол сверления будет строго под углом 90 градусов, он усилил данную конструкцию ещё саморезами.

Шаг 7: Последним этапом, он просверлил отверстие в основании данной приспособы.


И вот такое не хитрое приспособление получилось у автора, которое всегда пригодится в хозяйстве.

Спасибо за внимание!

Видео автора:


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Мебельный кондуктор для сверления отверстий, правила использования

Приспособлением для подготовки отверстий в изделиях является мебельный кондуктор для сверления отверстий, который широко применяется при изготовлении различных конструкций. Изготавливаются из металла, ДСП, массива и других строительных материалов. Кондуктор, являющийся проводником для сверлящего инструмента, возможно сделать самостоятельно. Применение этого приспособления облегчает труд при желании сделать мебель домашнему мастеру. Свою роль он прекрасно выполняет при сборке мебели, состоящей из отдельных блоков.

Назначение

Данное приспособление требуется чтобы направить сверло с высокой точностью в заданное место, обеспечив при этом прямоту и точность его прохождения по всей глубине просверливания отверстия. Работая с ручной дрелью, довольно сложно выдерживать заданное направление. При необходимости выполнять ряд отверстий на определенном расстоянии друг от друга приходится делать разметку для каждого из них. В шаблоне для мебели имеются сквозные отверстия для вхождения сверла, места которых соответствуют чертежу изделия.

При отсутствии кондуктора приходится прибегать к более трудоемкому способу – накерниванию разметочных линий. Керн – это углубление на поверхности при ударе молотком по специальному конусу, называемому кернером. При установке кондуктора над заданной точкой начинать работать можно без накернивания. Сверло попадет в нужную точку точно и не отклоняется от заданного направления.

Кондуктор применяют на стадии сборки, крепежа фурнитуры и при иных технологических операциях. При необходимости выполнения нескольких рядов отверстий по шаблону кондуктор значительно экономит время. Практически незаменимым кондуктор бывает, когда отверстия планируются в закругленной форме. Конец сверла при нажатии соскакивает с обозначенного чертежом места. Кондуктор фиксируется на детали и точно выполняет работу.

Практически для любой мебели кроме деревянной используют металлические конструкции. Часто они представляют собой трубы, сквозь которые необходимо просверлить ряд отверстий. В этом случае при изготовлении кондуктора особое внимание следует уделить надежному креплению его на металлической трубе. Как правило, угол при сверлении должен составлять 90˚. Более редкий и трудный вариант – сверление «наискось». При этом следует делать регулировку длины фиксирующих элементов. Сверлить по касательной невозможно, просто держа дрель в руках. Работа с использованием кондуктора для мебели делает этот процесс несложным. Следует выставить высоту. При этом заготовку плотно прижимают к упору. Отверстия получаются точными и под требуемым углом.

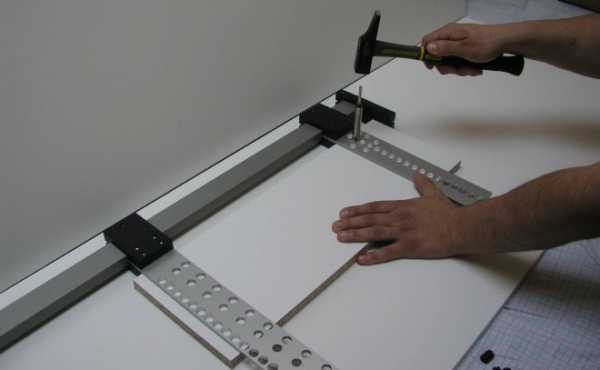

Мебельный кондуктор для сверления следует придерживать на детали, как бы хорошо он не был бы закреплен. Особенно это стоит делать вначале. Иначе существует вероятность смещения от вибрации.

Существенным достоинством применения проводника шаблона для мебельных изделий является то, что отверстия получаются соосными. При применении проводника отпадает необходимость делать расчет и размечать места для отверстий. Это понижает трудоемкость и уменьшает время работы.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

Разновидности

Существующие типы кондукторов:

  • накладные — их крепят на деталь, для которой он изготовлялся. При необходимости фиксируют струбцинами;
  • поворотные — они предназначаются для сверления в цилиндрических поверхностях. Они оснащены различными осями поворота. Это позволяет работать под различными углами. На корпусе кондуктора имеются втулки, задающие направление;
  • опрокидываемые — нужны при необходимости создать за одну установку несколько отверстий, расположенных в разных плоскостях;
  • скользящие — проводник такого типа закрепления не требует. Его прикладывают к нужному участку поверхности. Это возможно в том случае, когда нет необходимости сверлить в точном месте. Для каждого отверстия применение происходит отдельно;
  • универсальные — удобны способностью переналадки, что важно для мелкосерийного производства.

Наиболее часто применяемыми являются накладные кондукторы из нетяжелых материалов. Их легко устанавливать на поверхность в предусмотренном месте. С помощью накладных шаблонов можно сверлить отверстия в деталях из ДСП, плитах МДФ. Одним из вариантов является накладной кондуктор, имеющий револьверную головку. Поворотный вид подходит для деталей усложненной формы. Универсальные можно выбирать под евровинты, рафикс и так далее.

Накладной

Опрокидываемый

Сверловочный

Универсальный

Правила применения

Кондукторы для мебели помогают избежать главной проблемы при работе – попадания сверла в деталь под неправильным углом. Эта ошибка зачастую может вызвать сложности при исправлении или даже отправить деталь в брак. Применение проводника шаблона при сверлении отверстий позволяет грамотно ориентировать инструмент на заданное место и не дает ему сбиться с направления. Отверстия выполняются для соединения блоков мебели и для размещения фурнитуры.

Если отверстие не сквозное, то на сверло следует надевать специальный упор — ограничитель. Иначе головка шурупа начнет проваливаться в сквозное отверстие. Если сверлим под заданным углом, то регулировать наклон поможет специфичный кондуктор.

Успешное применение шаблонов кондукторов возможно при надежном закреплении. Наиболее популярным способом крепления является применение струбцин. Такой вспомогательный инструмент изготавливается из металла или дерева. Струбцины, применяемые для крепления кондукторов для мебели, также могут быть изготовлены самостоятельно.

Другим способом крепления проводника являются пружинные упоры. Они прижимают кондуктор к поверхности детали за счет упругости. В качестве упора может подойти пружина, имеющая необходимое усилие. Еще одним способом фиксации является применение саморезов. Их ввинчивают в деталь, вследствие чего кондуктор удерживается от перемещения за счет сил трения.

Как сделать самостоятельно

На рынке строительных товаров существует достаточное количество проводников шаблонов для изготовления мебели. Среди домашних умельцев, занимающихся изготовлением мебели собственными руками, или рабочих мебельных цехов наиболее популярными являются:

  • «Assistant» – устройство для разметки, обладающее многочисленными функциями;
  • «Dubel-Profi» – проводник, в комплект которого входит несколько приспособлений в виде зажимов и линеек, что делает работу более удобной;
  • «Кондор» – кондуктор, оснащенный возможностью позиционирования и имеющий различные втулки.

Удобными и многофункциональными являются мебельные кондукторы от производителя «Черон».

Assistant

Dubel-Profi

Кондор

Домашние мастера, увлекающиеся изготовлением мебели, наверняка примут решение об изготовлении кондуктора собственноручно. Для них это будет привычной работой, но более быстрой и легкой. Для изготовления проводников, которыми являются кондуктора, потребуется деревянный брусок или металлический лист. В зависимости от этого, следует приготовить инструменты для работы. Кондуктор не обязательно надо делать универсальным. Иногда проще изготовить несколько проводников для сверла, каждый из которых будет применяться для разных целей.

Несложную модель возможно изготовить из материалов, имеющихся в доме. Ими могут быть: арматура, пластины из металла. Это позволит сэкономить свои средства. Изготовление кондуктора зависит от его вида. Необходимость его изготовления может возникнуть, когда сверлить потребуется нестандартные отверстия.

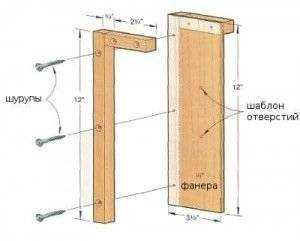

Перед началом изготовления проводника следует выполнить его чертеж. Существуют мебельные стандарты, которые регулируют расположение отверстий. При составлении чертежа следует их придерживаться.

Набором материалов и инструментов являются:

  • лист металла или деревянный брусок;
  • дрель;
  • аппарат для сварки;
  • набор слесарных инструментов;
  • углошлифовальная машина;
  • плоскогубцы;
  • набор отверток;
  • втулки;
  • наждачная бумага;
  • болгарка или ножовка по металлу;
  • арматура;
  • сварочный аппарат, который необходим при изготовлении усложненных конструкций.

При дополнительных требованиях недостающие детали и оборудование можно приобрести.

Этапы изготовления кондуктора для мебели:

  • приготовить заготовку и зачистить ее;
  • от арматуры, имеющей квадратный профиль, сечением приблизительно 10 х 10 мм, отрезать куски необходимой длины. Использовать можно ножовку по металлу или болгарку;
  • центры отверстий располагаются на расстоянии 8 мм от края плиты. Это указано в стандартах по изготовлению мебели;
  • согласно этим нормам отверстия располагают с шагом 32 мм друг от друга. Диаметр этих отверстий составляет 5 мм;
  • использование кондуктора будет более удобным, если его оснастить упорами, в том числе поворотными. Для этого понадобится металлическая пластина размером 1х25 мм, которую надо согнуть под углом 90˚ и затем зафиксировать на изготовленном приспособлении;
  • зафиксировать специальными зажимными приспособлениями – струбцинами отдельные части конструкции;
  • соединить нужные части, используя резьбовой крепеж.

При пользовании мебельными проводниками образуется большое количество пыли. Чтобы она не мешала работе, конструкцию кондуктора дополняют небольшим поддоном. При сверлении стружка и мелкие частицы будут скапливаться там.

Мебельный шаблон кондуктор для сверления отверстий включает следующие части:

  • угловые элементы корпуса, накладываемые поверх поверхности детали. Они соединяются с помощью шкантов, нагелей или конфирматов;
  • направляющие втулки, в которые будет входить сверлящий инструмент;
  • зажимы и фиксаторы. Их располагают с торцевой поверхности кондуктора для изготовления мебели.

При желании изготовить мебельный кондуктор самостоятельно, домашний мастер должен продумать, какие варианты встречаются у него наиболее часто. Чтобы не изобретать каждый раз новый вариант и не тратить на это время и деньги, имеет смысл изготовить кондуктор, который будет максимально универсальным именно для его рода деятельности.

Выбирая детали для конструкции, надо следовать указаниям нормативных материалов. Подбирая уголок, следует учесть, что согласно ассортименту ГОСТ 8510 наименьшие допускаемые размеры – 63×40×8 мм. Если полка обладает толщиной 8 мм, то на ней можно поместить втулку для правильного направления диаметром не более шесть мм. Диаметр отверстия в кондукторе при этих условиях должен быть менее 4 мм. Этот размер является нормальным.

При конструировании втулки ее размеры можно взять из ГОСТа 9941 или ГОСТа 9940 для цельносварных. Стоит подбирать трубу согласно диаметру внутреннего отверстия. Длину втулки выбирают не менее удвоенной высоте высверливаемого отверстия. Посадка втулки выбирается с натягом. Сколько будет отверстий и расстояние, на котором они располагаются, зависит от конкретного изделия. Хорошим вариантом является использование втулок от экструдера, используемого для протяжки проволоки. Материалы таких насадок – легированная сталь, в которую добавляется металл «победит». Срок службы их практически бесконечен.

Видео

mblx.ru

Приспособление Для Сверления Дрелью Под Прямым

Поворотное приспособление для сверления под прямым углом

Изготовители} {российского предлагают инструменты, которые позволяют работать в определенных тяжелых, нередко неосуществимых критериях, таких как заворачивание саморезов как еще его именуют сверление отверстий под прямым углом. Приходится дрель развернуть, повернувшись к стенке, и так то дальше.

Что выгоднее: специальная дрель или приставка?

По большей части для таких работ используют качественные проф высокопроизводительные беспроводные дрели по другому говоря шуруповерты с соответственной высочайшей ценой. Нередко приспособления предлагаются раздельно — в валютном выражении, соответственной ценовому классу инструмента, которому они предусмотрены. Такое устройство является решением более всего подходящим, когда нрав проф работы просит нередкого долгого использования сверла в таких критериях.

Вместе с этим хоть какое из маленьких аксессуаров, доступных на финансовом рынке, отлично подходит для приставки для доработки данного бренда модели.

Сейчас рынок предлагает большой выбор брендов не моделей приставок к дрелям, обхватывающих широкий диапазон высококачественных, технических, эксплуатационных не стоимостных требований.

Читайте так же

Потребность там изредка появляется. А вприбавок, в неких видах работ кандидатуры такому инструменту нет.

Как просверлить перпендикулярное отверстие дрелью | How to drill straight holes

Кэшбэк до 18% с Aliexpress Видео как получить кэшбэк В

Простейший кондуктор для сверления дрелью относительно перпендикулярных отверстий

На второй полсотне таки приметил у одного из блогеров как тот сверлит относительно перпендикулярные отвер

Wolfcraft — приставка для сложного сверления

В богатой коллекции германской компании WOLFCRAFT естественно приспособление, которое решает описанную делему, когда нужда в доступе сверла по другому шурупа в сложные места появляется временами не нет способности приобрести специальной дрели. При его использовании сверло может проделывать отверстия в труднодоступных местах, а винты можно заворачивать в узеньких местах, которые не позволяют работать в обычном положении шуруповерта.

Характеристики устройства

Читайте так же

Высота крепления составляет 36 мм, а бит (25 мм) — 52 мм. Если к этому значению добавляется длина винта, который бывает привинчен, можно оценить наименьшую ширину, на занят} употребляют вложение.

Входной вал крепления имеет стандартный шестиугольный (1/4″) профиль. Он крепится к патрону дрели, к примеру с шестиугольным отверстием по другому имеет универсальный патрон. На выходном валу с таким же внутренним размером шестигранника располагается бит либо шестиугольное сверло. Крепление удерживается рукою, нажимая большой палец на специально разработанном фронтальном конце.

Вилка приспособлена для наибольшего вращения бурового долота не большего вращающего момента, приложенного к 13 Нм. Реально это позволяет сверлить в древесной породе особым сверлом с центрирующим отверстием поперечником до 10 мм, в спиральном буровом листе — до Ø6 не в кирпиче (сверло с твердосплавной пластинкой) — до Ø6.

Плагин позволяет передавать вращательное движение в обоих направлениях. Приводной вал не подшипники приводного вала на шарикоподшипниках, что уменьшает трение не увеличивает износостойкость. Его нельзя использовать с сверлами не ударными дрели.

В заключение, хотя это не столь широко используемый инструмент, когда дело доходит до него, он незаменим. Он подходит для любого сверла, и цена полностью оправдывает его доступность в любой мастерской — будь то профессиональная или домашняя.

Читайте так же

ctln.ru

Дрелью отверстия под углом

Простое приспособление дрелью отверстия, возьмет на себя хлопоты и трудности по наклонному сверлению отверстий электродрелью. Это приспособление, удобный помощник в любой мастерской, которым можно быстро сделать точные потайные отверстия для шкафов, столешниц и в других подобных предметах, требующих угловые крепежные отверстия. Чтобы изготовить направляющую для сверла, см. фото слева, следуйте инструкциям на рисунках ниже.

Сверлить под углом дрелью отверстия просто.

Размеры приспособления указаны на рисунке ниже. Изготовьте вначале прямоугольный деревянный брусок из отходов плотной древесины. Просверлите в нем отверстие под желаемым углом и по внешнему диаметру железной трубки. Перед сборкой устройства обильно покройте эпоксидным клеем детали. После высыхания эпоксидного клея, ножовкой по металлу сделайте небольшой скос в верхней части приспособления, чтобы удалить остаток трубки. Внутренний диаметр отверстия должен соответствовать диаметру сверла, которым будут делаться потаи.

Сверление горизонтальных монтажных отверстий в ящиках, под ручки и т.п., никогда не было проще, чем с этим приспособлением. Изготовление такого устройства не займет много времени. В первую очередь приготовьте прямоугольный кусок фанеры, определите центр и нанесите вертикальную осевую линию на приспособлении. Закрепите на фанере две рейки, которые определяют высоту отверстий на ящике. Просверлите отверстия шаблоны в фанере все, устройство готово к работе. Затем отметьте центры на каждом ящике и нанесите также вертикальные линии. Положите кондуктор на верх ящика совместите вертикальные осевые линии ящика и приспособления, просверлите отверстия, как показано на фото выше слева.

Сверлить вертикальные  дрелью отверстия под дверные ручки подойдет приспособление, рассмотренное ранее, но с небольшой доработкой, фото слева. Это устройство работает так же. Как видно из рисунка, оно имеет рейки установленные с обеих сторон, чтобы можно было просверлить отверстия на левой и правой стороне дверей. Просверлив отверстий для одной ручки, просто переверните приспособление и просверлите отверстия на противоположных дверях.

woodjig.net

Отправить ответ

avatar
  Подписаться
Уведомление о
